Produkttyp	Micro-Anlage mit CD-Player, DAB+/FM-Tuner, USB-Anschluss und Dockingstation für iPod/iPhone/iPad
Marke	Pioneer
Modell	XHM21DAB
Abmessungen (Hauptgerät)	215 mm (B) x 95 mm (H) x 315 mm (T)
Gewicht (Hauptgerät)	2,0 kg
Abmessungen Lautsprecher	130 mm (B) x 211,5 mm (H) x 240 mm (T) pro Stück
Gewicht Lautsprecher	2,0 kg pro Stück
Stromversorgung	220-240 V AC, 50/60 Hz
Leistungsaufnahme Betrieb	30 W
Leistungsaufnahme Standby	max. 0,5 W
RMS-Ausgangsleistung	15 W + 15 W
Lautsprecherimpedanz	8 Ω
Kompatible Disc-Typen	Audio-CD, CD-R/RW (CD-DA, MP3, WMA)
Unterstützte Audioformate	MP3 (8-48 kHz, 64-384 kbps), WMA (32/44,1/48 kHz, 64-320 kbps)
Tuner	FM (87,5-108 MHz), DAB+ (174,928-239,200 MHz)
Speicherplätze	45 Sender FM/AM (30 FM + 15 AM) + 10 DAB-Sender
USB-Anschluss	5 V, 2,1 A (kompatibel mit iPod/iPhone/iPad und USB-Sticks)
Konnektivität	Audioeingang (3,5 mm Klinke), Kopfhöreranschluss
Besondere Funktionen	Uhr, Wecker (einmal/täglich), Sleep-Timer, Equalizer, P.BASS, Bass-/Höhenregelung, dimmbares Display, RDS, DAB+
Im Lieferumfang enthalten	Fernbedienung, AAA-Batterien x2, DAB/FM-Kabelantenne, iPad-Halterung, Netzkabel, Garantiekarte, Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen oder leicht feuchten Tuch (Seifenwasser) reinigen. Keine Lösungsmittel verwenden. Vor der Reinigung Netzstecker ziehen.
Sicherheit	Nicht Wasser oder offenen Flammen aussetzen, Lüftungsöffnungen nicht blockieren (Freiraum: 25 cm oben, 10 cm hinten, 5 cm seitlich). Bei Gewitter oder längerem Nichtgebrauch Netzstecker ziehen.
Allgemeine Informationen	Nur für den Hausgebrauch. Nicht in großer Höhe installieren (Sturzgefahr). Laserprodukt der Klasse 1. Getrennte Sammlung (Elektroschrott und Batterien).

Häufig gestellte Fragen - XHM21DAB PIONEER

Welche Disc-Typen kann der Pioneer XHM21DAB abspielen?

Das Gerät spielt handelsübliche Audio-CDs sowie CD-R/RW mit Audiodateien in den Formaten CD-DA, MP3 und WMA ab. Die Discs müssen im Format ISO9660 Level 1/2 oder Joliet finalisiert sein.

Wie verbinde ich mein iPhone/iPod/iPad mit dem System?

Verwenden Sie die mitgelieferte Halterung, um Ihr Apple-Gerät zu platzieren, und verbinden Sie es mit dem mitgelieferten USB-Kabel mit dem vorderen USB-Anschluss. Sie können auch den AUDIO IN-Eingang (Klinke) für nicht USB-kompatible Geräte nutzen.

Wie stelle ich Uhr und Wecker ein?

Drücken Sie CLOCK/TIMER und folgen Sie den Bildschirmanweisungen, um Datum und Uhrzeit einzustellen. Für den Wecker CLOCK/TIMER gedrückt halten, ONCE oder DAILY auswählen, dann Uhrzeit, Quelle und Lautstärke konfigurieren.

Kann ich Radio ohne Antenne hören?

Ja, das Gerät wird mit einer DAB/FM-Kabelantenne geliefert. Rollen Sie sie vollständig ab und befestigen Sie sie an der Wand für besseren Empfang. Für DAB+ wird beim ersten Einschalten ein automatischer Sendersuchlauf durchgeführt.

Wie verwende ich die Wiederholungsfunktion für eine CD oder einen USB-Stick?

Drücken Sie mehrmals die REPEAT-Taste auf der Fernbedienung, um zwischen REPEAT ONE (ein Titel), REPEAT ALL (alle Titel) oder REPEAT OFF (aus) zu wählen. Bestätigen Sie mit ENTER.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Stellen Sie sicher, dass kein Hindernis den Sensor blockiert und dieser nicht starkem Licht ausgesetzt ist. Die Reichweite beträgt ca. 7 Meter bei einem Winkel von 30°.

Welche Installationshinweise sind zu beachten?

Lassen Sie einen Freiraum von mindestens 25 cm über, 10 cm hinter und 5 cm seitlich, um Überhitzung zu vermeiden. Installieren Sie das Gerät nicht an einem feuchten, staubigen oder sonnenexponierten Ort. Stellen Sie keine schweren Gegenstände darauf.

Wie reinige ich das Gerät und die Discs?

Ziehen Sie den Netzstecker. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch oder leicht feucht (Seifenwasser). Bei Discs von der Mitte nach außen mit einem staubfreien Tuch wischen. Keine Lösungsmittel oder Chemikalien verwenden.

Kann das System mit einem Kopfhörer verwendet werden?

Ja, schließen Sie einen Kopfhörer mit 3,5 mm Klinkenstecker und einer Impedanz zwischen 16 Ω und 50 Ω (empfohlen 32 Ω) an die vordere Buchse an. Die Lautsprecher werden stummgeschaltet. Achtung: Im iPod/iPhone/iPad-Modus ist der Kopfhörerton deaktiviert (Anzeige HP MUTE).

Wie stelle ich die Werkseinstellungen wieder her?

Schalten Sie das Gerät ein, wählen Sie die Quelle CD, öffnen Sie das Disc-Fach und halten Sie die STANDBY/ON-Taste gedrückt, bis DEFAULT angezeigt wird. Das Gerät schaltet sich aus und alle Einstellungen werden zurückgesetzt.

BEDIENUNGSANLEITUNG XHM21DAB PIONEER

Bitte nutzen Sie die Möglichkeit zur Registrierung Ihres Produktes unter http://www.pioneer.de

UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN, NEHMEN SIE DIE ABDECKUNG BZW. RUCKWAND NICT AB.IM INNEREN BEFINDEN SICH KEINE TEILE, DIE SIE SELBST REPARIEREN KONNEN.UBERLASSEN SIE WARTUNGSARBEITEN QUALIFIZIERTEM FACHPERSONAL.

D3-4-2-1-1_B1_De

ACHTUNG

Dieses Gerät ist nicht wasserdicht. Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, stellen Sie keine GefäBe mit Flüssigkeiten darin, wie z. B. Vasen oder Blumentöpfie, auf das Gerät und schützen Sie es vor Tropf- oder Spritzwasser, Regen und sonstiger Feuchtigkeit.

D3-4-2-1-3_A1_De

ACHTUNG

Um Feuergefahr zu vermeiden, stellen Sie keine Gegenstände mit offenen Flammen, wie z. B. brennende Kerzen, auf das Gerät.

D3-4-2-1-7a_A1_De

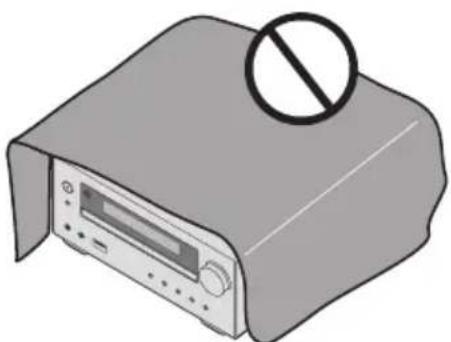

SICHERHEITSHINWEIS ZUR BELUFTUNG

Lassen Sie beim Aufstellen these Geräts unbedingt genug Platz um das Gerät (mindestens 25 cm oben, 10 cm halten und 5 cm an den Seiten), um eine ausreichende Belüfung und Wärmeableitung sicherzustellen.

ACHTUNG

Schlitze und Öffnungen im Gehäuse dienen der Belüftung des Produkts, um einen zuverlässigen Betrieb des Gerats zu gewährleisten und das Gerät vor Überhitzung zu schützen. Um Feuergefahr zu vermeiden, dürfen diese Öffnungen auf keinen Fall blockiert oder mit Zeitungen, Tischdecken, Vorhängen o. Å. abgedeckt werden und das Gerätarf nicht auf einem dichen Teppich oder in einem Bett in Betrieb genommen werden.

D3-4-2-1-7b* A1 De

Betriebsumgebung

Temperatur und Luftfeuchtigkeit in der Betriebsumgebung: +5^ bis +35^ ; weniger als 85% relative Luftfeuchtigkeit (Luftungsöffnungen nicht blockiert)

Stellen Sie这点es Gerät nicht an einem schlecht belufteten Ort oder an einem Ort auf, an dem es hoher Luftfeuchtigkeit oder direktem Sonnenlicht (bzw. einer starken künstlichen Lichtquelle) ausgesetzt ist.

D3-4-2-1-7c*A1De

ACHTUNG

Bewahren Sie Kleinteile außerhalb der Reichweite von Kleinkindern und Säuglingen auf. Sollte ein Kleinteil versehentlich verschlukt werden, ist umgehend ein Arzt aufzusuchen.

D41-6-4_A1_De

Dieses Produkt ist auf den normalen privaten Gebrauch im Haushalt ausgelegt. Wirde es zu anderen Zwecken eingesetzt (wie z. B. kontinuierliche Nutzung zu geschäftlichen Zwecken in einem Restaurant oder Verwendung in einem Auto oder auf einem Schiff) und muss deshalb repariert werden, ist eine solche Reparatur auch während des Garantiezeitraums kostenpflichtig.

K041_A1_De

VORSICHT

Mit dem Schalter OSTANDBY/ON an thisem Gerät wird die Stromzufahr von der Netzsteckdose nicht vollständig unterbunden. Da das Gerät mit dem Netzstrom verbunden ist, solange das Netzkabel an eine Netzsteckdose angeschlüssen ist, müssen Sie den Stecker des Netzkabels aus der Netzsteckdoseziehen, um die Stromzufahr vollständig zu unterbinden.Achten Sie daher daraufuf, das Gerät so aufzustellen, dass der Netzstecker bei Bedarf schnell aus der Netzsteckdose gezogen werden kann.Um Feuergefahr zu vermeiden,ziehen Sie den Stecker des Netzkabels auch aus der Netzsteckdose, wenn das Gerät langere Zeit nicht benutzt werden soll (z.B. während des Urlaubs).

D3-4-2-2-2a* A1 De

VORSICHT

Dieses Produkt wurde als Laser-Gerät der Klasse 1 klassifiziert und entspricht dem Sicherheitsstandard IEC 60825-1:2007 für Laser-Produkte.

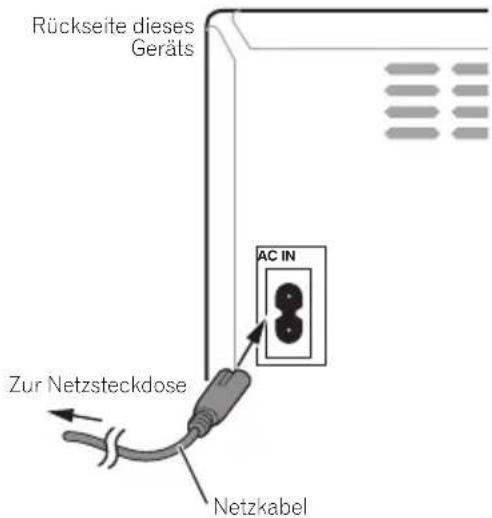

SICHERHEITSHINWEIS ZUM NETZKABEL

Fassen Sie das Netzkabel immer am Stecker an.Ziehen Sie den Stecker nicht am Kabel hersaus und berühren Sie das Netzkabel auf keinen Fall mit nassen Handen. Andernfalls besteht die Gefahr eines Kurzschlusses oder eines elektrischen Schlags.Stellen Sie keine Geräte, Möbelstücke o.Ä. auf das Netzkabel und klemmen Sie es nicht ein.Verknoten Sie das Kabel auf keinen Fall und binden Sie es auch nicht mit anderen Kabeln zusammen.Netzkabel ⇒n so verlegt werden, dass möglichst niemand daraufft.Beinem beschädigten Netzkabel besteht Feuergefahr oder die Gefahr eines elektrischen Schags.Prufen Sie das Netzkabel regelmäß auf Universehrtheit.Wenn es beschädigt ist, lessen Sie es beim nachsten autorisierten PIONEER-Kundendienst oder Handler austauschen.

5002*A1De

Installieren Sie die Laufsprecher nicht an der Decke oder an der Wand hangend. Das Gitter ist abnehmbar und kann dazu möglicherweise herunterfallen und zu Verletzungen oder Sachschäden führen, wenn die Laufsprecher hangend installiert sind.

Informationen fur Kunden zum Sammeln und Entsorgen von Altgeräten und gebrauchten Batterien

Symbol bei Gerät

Beispiele fur Symbole bei Batterien

These Symbole auf den Produkten, der Verpackung und/oder dazugehöriger Dokumentation weisen daraufhin, dass Elektro- und Elektronikprodukte und Batterien nicht mit dem normalen Hausmull entsorgt werden)duren.

Geben Sie Altgeräte und bebrauchte Batterien an den entsprechenden Annahmestellen ab, damit sie gemäß der in Ihr dem Land geltenden Gesetzgebung vorschrifsmäßigkeit entsorgt, verwertet und recycliert werden können.

Durch das korrekte Entsorgen dieser Produkte und Batterien tragen Sie dazu bei, wertvolle Ressourcen zu bewahren sowie die Umwelt und die Gesundheit ihrer Mitmenschen zu schützen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über Annahmestellen und das Recycling gebrauchter Produkte und Batterien erhalten Sie von ihrer Gemeinde, den communalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie die Produkte gekauft haben.

These Symbole gelten nur innerhalb der Europäischen Union.

Länder außerhalb der Europäischen Union:

Wenden Sie sich bei Fragen zur Entsorgung an die ortlichen Behörden oder Handler und erfundigen Sie sich nach der richtigen Entsorgungsmethode.

K058a_A1_De

Danke, dass Sie sich für diesen Pioneer-Produkt entschieden haben.

Bite lesen Sie die Bedienungsanleitung sorgfaltig durch, so dass Sie Ihr Modell richtig bedienen konnen. Bewahren Sie die Anleitung danach zum späteren Nachschlagen gut auf.

Inhalt

01 Vorbereitungen

Lieferumfang 5

Einlegender Batterienin dieFernbedienung.5

Verwendend der Fernbedienung 5

02 Lage und Funktion der Teile und Bedienelemente

Fernbedienung 6

Lautsprechersystem 7

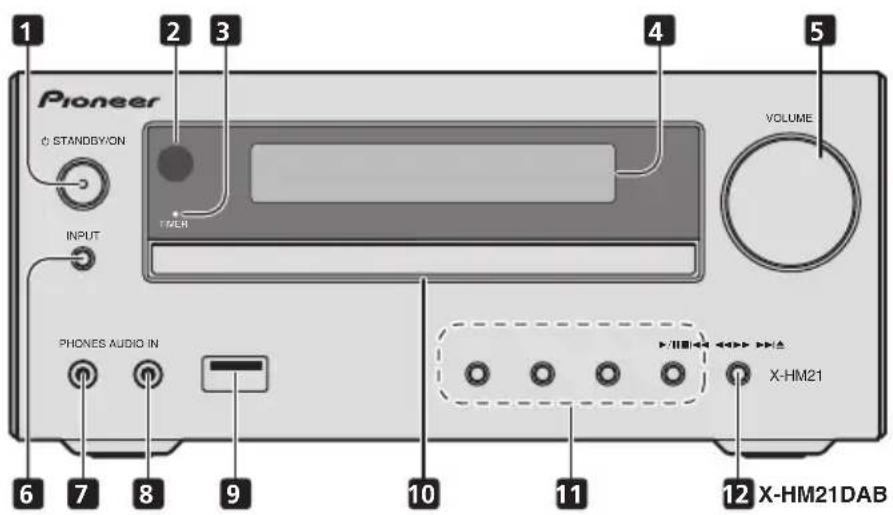

Vorderseite 8

Display 9

03 Anschlüsse

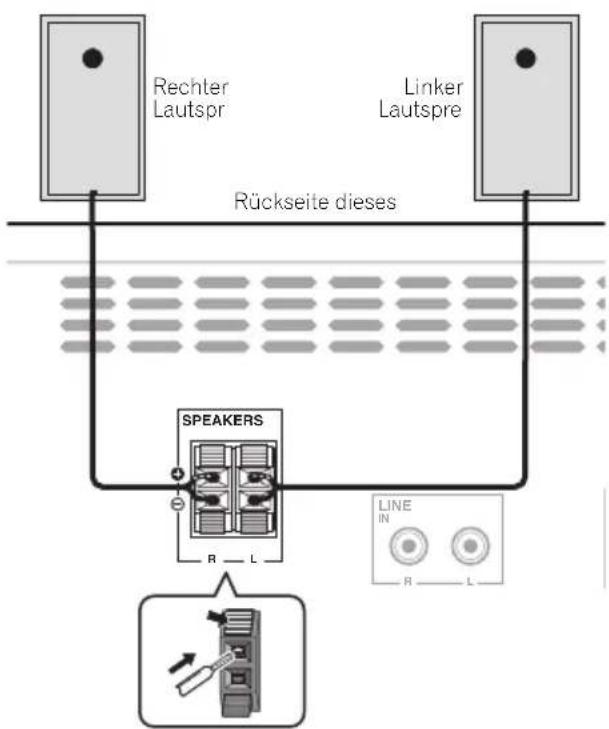

Anschlieben der Laufsprecher 10

Anschlieben der Antenne (X-HM21DAB, X-HM11DAB) ...11

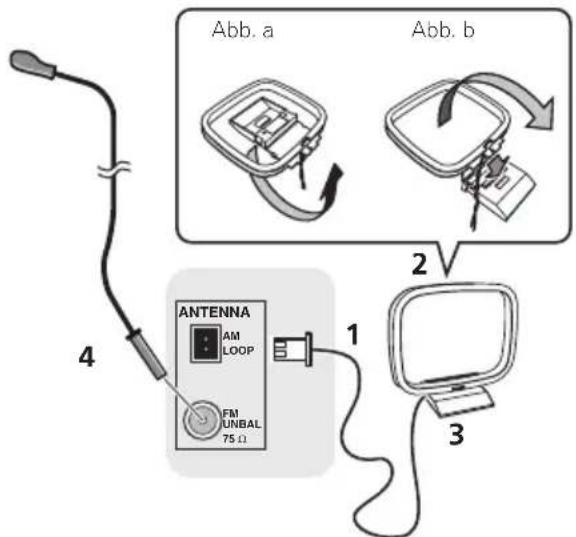

Anschlieben der Antennen (X-HM11) 11

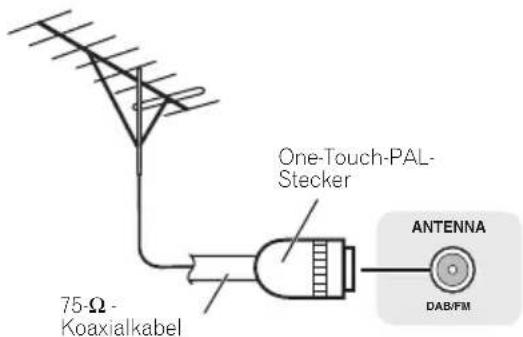

Anschlieben an AuBenantennen 11

Anschlieben des Netzkabels 11

04 Erste Schritte

Einschalten des Gerats 12

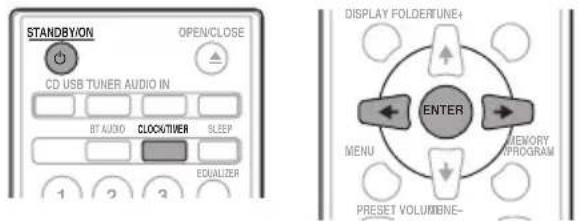

Einstellen der Uhr 12

Allgemeine Einstellungen 12

Eingangsfunktion. 12

Einstellen der Display-Helligkeit. 12

Automatische Lautstärkeeinstellung. 12

Lautstarkeregelung 12

Stummschalten 12

Klangregler 13

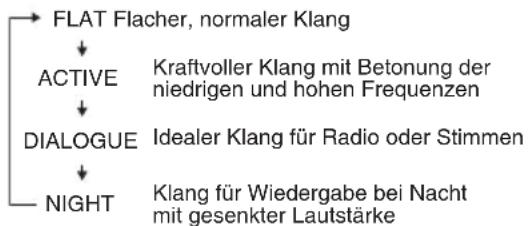

Equalizer. 13

Regler P.BASS 13

Bass-/Hohenregler. 13

Einstellen des Weck-Timers 13

Erneutes Einstellen des Weck-Timers 14

Deaktivieren des Weck-Timers 14

Aktivieren des Weck-Timers 14

DerAusschalt-Timer 14

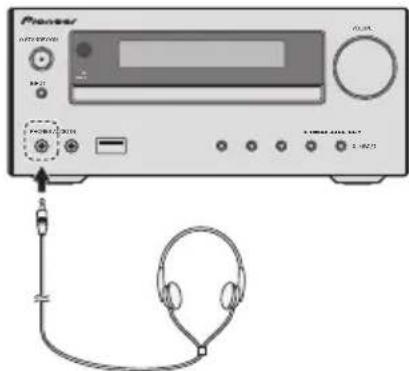

Verwenden von Kopfhorern 14

05 iPod-/iPhone-/iPad-Wiedergabe (nur X-HM21DAB)

Welche iPod-/iPhone-/iPad-Modelle werden understands? 15

Anschlieben des iPod/iPhone/iPad 15

Anschlieben des iPod/iPhone/iPad mithilfe des mitgelieferten Ständers 15

iPod-iPhone-iPad-Wiedergabe 16

06 Disc-Wiedergabe

Wiedergeben von Discs oder Dateien 17

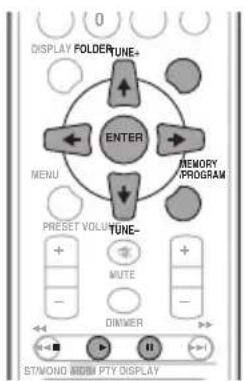

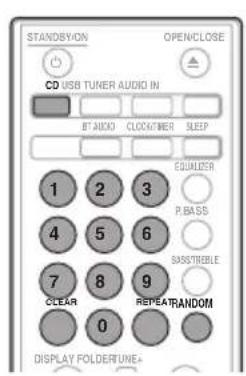

Weitere Funktionen bei der CD-oder MP3-/

WMA-Disc-Wiedergabe 18

Direkte Titelsuche 18

Wiederholte Wiedergabe 18

Zufallswiedergabe 18

Programmwiedergabe (CD oder MP3/WMA) 19

Herunterladen von MP3/WMA-Dateien 19

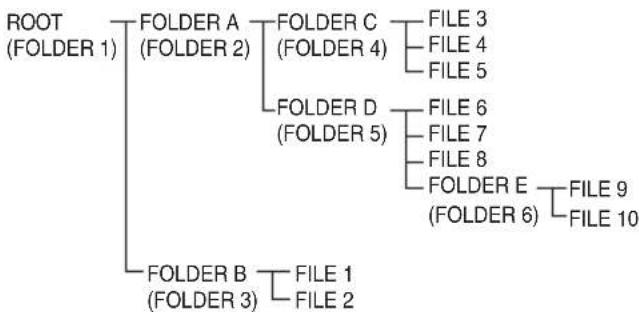

Hinweis zur Wiedergabereihenfolge bei Ordnern 19

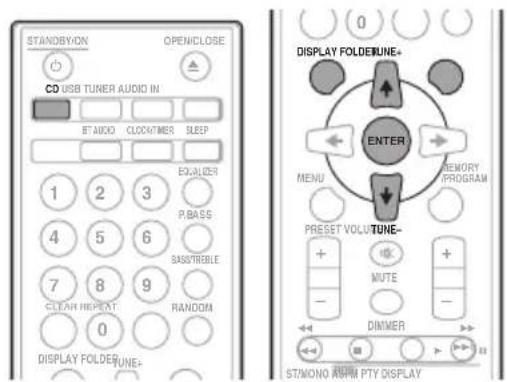

Auswahlen des Ordners für die Wiedergabe 20

Wechseln der Anzeige im Display 20

07 USB-Wiedergabe

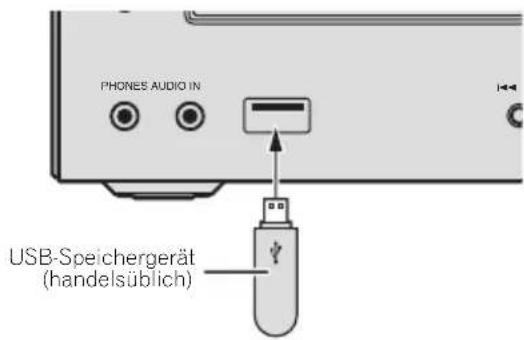

Wiedergeben der Inhalte auf USB-Speichergeräten 21

Wiederholte Wiedergabe 21

Zufallswiedergabe 21

Auswahlen des Ordners fur die Wiedergabe 22

Wechseln der Anzeige im Display 22

Wiedergabe in der gewündschen Reihenfolge

(Programmwiedergabe) 22

08 Verwendendes Tuners

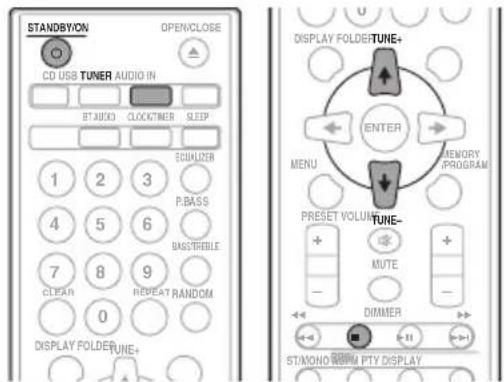

Radioempfang 23

Einstellen eines Senders. 23

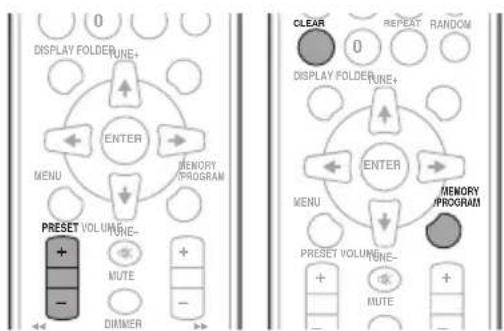

Speichern von Radiosendern. 23

So stellen Sie einen gespeicherten Sender ein 24

So spielien Sie die gespeicherten Sender an 24

So loschen Sie den gesamtten Speicherinhalt 24

Das Radiodatensystem (RDS) 24

Einfuhrende Informationen zu RDS. 24

Suchen nach RDS-Programmen 24

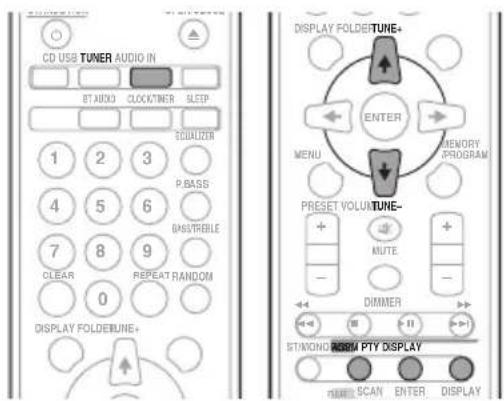

RDS-Informationen 25

Automatische Senderspeicherung (ASPM) 25

Hinweise zur RDS-Funktion 25

DAB+-Empfang 26

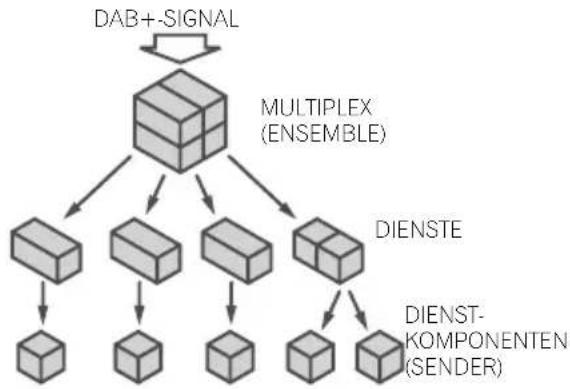

Informationen zu DAB+ (Digital Audio Broadcasting) 26

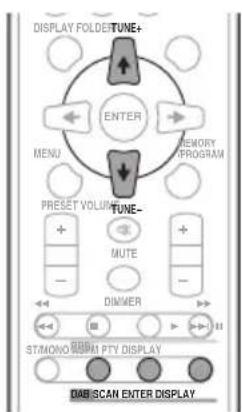

Automatischer Suchlauf. 26

Auswahlen eines Senders in der Senderliste 26

Manuelle Sendersuche. 26

Wechseln der Informationen im Display. 27

Speichern eines Senders 27

DAB-Frequenztabelle (BAND III) 27

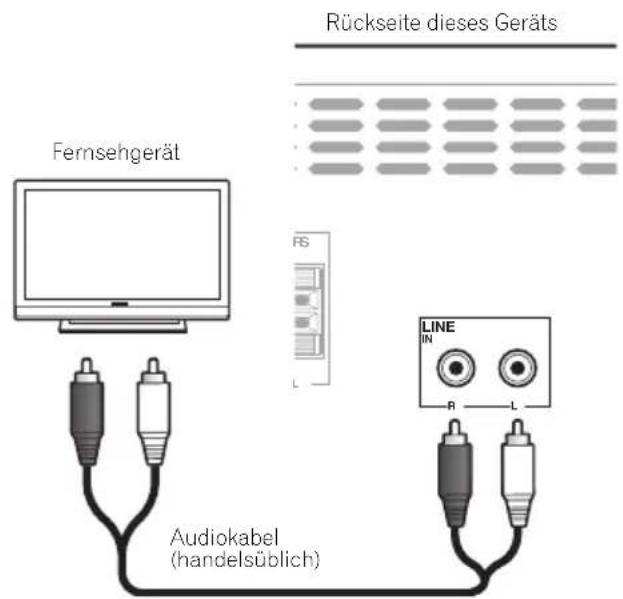

09 Anschlieben anderer Geräte

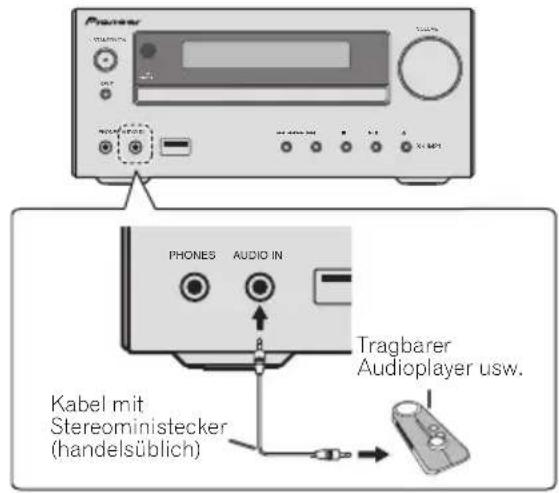

Anschlieben von zusätzlichen Geräten 28

10 Weitere Informationen

Storungsbehebung 29

Abspielbare Discs und Formate 31

Hinweis zu kopiergeschützten CDs. 31

Unterstützte Audiodateiformate. 31

Sicherheitshinweise 31

Transportieren deses Gerats 31

Aufstellort. 31

Stellen Sie nichts auf这点 Gerät 32

Hinweis zur Feuchtgkeitskondensation 32

Reinigen des Gerats 32

Reinigen der Linse. 32

Umgang mit Discs 32

Aufbewährung 32

Reinigen von Discs 32

Hinweis zu Discs mit ungewohnlichen Formen. 32

Hinweis zum iPod/iPhone/iPad 33

Zurücksetzen aller Einstellungen auf die Standardwerte . . . 33

Technische Daten 34

Kapitel 1: Vorbereitungen

Lieferumfang

Überprüfen Sie beim Auspacken, ob alle unter aufgeführten Teile in der Verpackung enthalten sind.

Fernbedienung
- Netzkabel
AM-Antennenkabel (X-HM11)
UKW-Wurfantenne (X-HM11)
DAB-/UKW-Wurfantenne (X-HM21DAB, X-HM11DAB)
- AAA-Batterien (R03) (2)
iPad-Ständer (nur X-HM21DAB)
- Garantiekarte
Bedienungsanleitung (diese Anleitung)

Einlagen der Batterien in die Fernbedienung

1 Öffnen Sie den Deckel an der Rückseite und legen Sie die Batterien wie in der Abbildung unter dargestellt ein.

2 Schlieben Sie den Deckel an der Rückseite.

VORSICHT

• Achten Sie beim Einlagen der Batterien daraufuf, nicht die Batteriefedern an den -Kontakten zu beschädigen. Andernfalls kann es vorkommen, dass die Batterien auslaufen oder überhitzen.
• Verwenden Sie keine anderen als die angegebenen Batterien. Verwenden Sie auch keine neue Batterie zusammen mit einer alten.

- ACHTUNG

• Achten Sie beim Einlagen der Batterien in die Fernbedienung darauf, sie wie mit den Markierungen (⊕ und Θ) angegeben polaritätsrichtig einzulegen.
• Erhitzen Sie Batterien nicht, zerlegen Sie sie nicht und werfen Sie sie auch nicht in Feuer oder Wasser.
• Batterien können auch bei gleicher Große und Form Unterschiedliche Spannungen aufweisen. Verwenden Sie keine Unterschiedlichen Batterietypen zusammen.
  Um ein Auslaufen der Batterieflüssigkeit zu vermeiden, erhnen Sie die Batterien hereaus, wenn Sie die Fernbedienung langere Zeit (1 Monat oder länger) nicht verwenden sollene Batterieflüssigkeit auslaufen, wischen Sie das Batteriefach sorgfaltig aus und legen neue Batterien ein. Sollte Batterieflüssigkeit auslaufen und auf die Haut gelangen, waschen Sie sie mit viel Wasser ab.
• Entsorgen Sie gebrauchte Batterien gemäß den in Ihr dem Land/Gebiet geltenden amtlichen Vorschriften oder Richtlinien von Umweltschutzbehörden.

Verwenden und lagern Sie Batterien nicht in direktem Sonnenlicht oder an anderen übermäßige halten Orten, wie z. B. in einem Auto oder nahe einer Heizung. Andernfalls kann es vorkommen, dass die Batterien auslaufen, überhitzen, explodieren oder Feuer fangen. Außer dem kann sich die Batterielebensdauer verkurzen oder die Batterieleistung abnehmer.

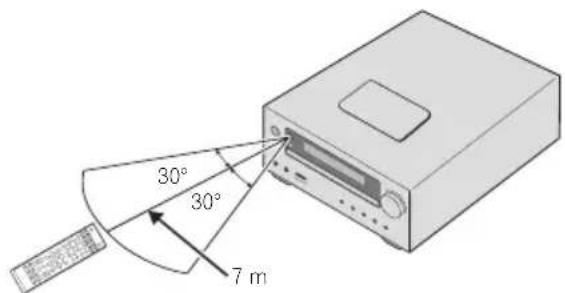

Verwendend der Fernbedienung

Die Fernbedienung hat in einem Winkel von etwa 30^ vom Fermbedienungssensor aus eine Reichweite von etwa 7 m.

Beachten Sie beim Verwenden der Fernbedienung Folgendes:

• Achten Sie darauf, dass sich keine Hindermisse zwischen der Fernbedienung und dem Fernbedienungssensor am Gerät befinden.
  Die Fernbedienung Funktioniert möglicherweise nicht zuverlüssig, wenn starkes Sonnenlicht oder das Licht einer Leuchtstoffrohre auf den Fernbedienungssensor des Gerats fällt.
• Es kann zu Interferenzen zwischen den Fernbedienungen verschiedener Geräte kommt. Bedieren Sie andere Geräte, die in der Nähe dieseres Geräts stehen, möglichst nicht über eine Fernbedienung.
  Tauschen Sie die Batterien aus, wenn Sie feststellen, dass die Reichweite der Fernbedienung stark abnimmt.

Kapitel 2:

Lage und Funktion der Teile und Bedienelemente

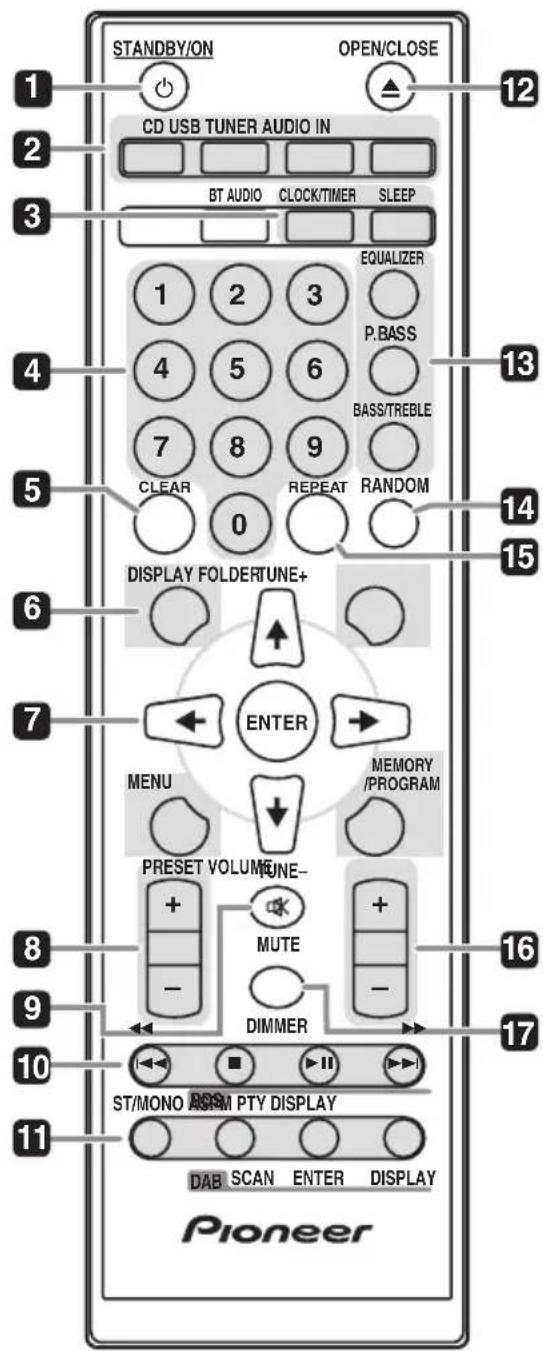

Fernbedienung

1 STANDBY/ON

Zum Umschalten des Receivers zwischen Standby-Modus und Betriebsmodus (Seite 12).

2 Engangswahltasten

Zum Auswahlen der Eingangsquelle für diesen Receiver (Seite 16, 17, 21, 23 und 28).

3 CD-Receiver-Steuertasten CLOCK/TIMER

Zum Einstellen der Uhr sowie zum Einstellen und Anzeigen von Timer-Programmierungen (Seite 12).

SLEEP

Informationen dazu finden Sie unter DerAusschalt-Timer on Seite 14.

4 Zahlentasten (0 bis 9)

Zum Eingeben von Zahlen (Seite 18).

5 CLEAR

Zum Löschen von programmierten Titeln für die Programmwiedergabe (Seite 19).

6 CD-Receiver-Steuertasten DISPLAY

Zum Wechseln der Anzeige für Songs während der CD-oder USB-Wiedergabe (Seite 20).

FOLDER

Zum Auswahlen des Ordners auf einer MP3-/WMA-Discoder einem USB-Massenspeichergerät (Seite 19).

MENU

Zum Aufrufen des Menus.

MEMORY/PROGRAM

Zum Speichern oder Programmieren der MP3-/WMA-Disc (Seite 19).

7 ↑/↓/←/→ (TUNE +/-), ENTER

Zum Auswahlen/Wechseln von Systemeinstellungen und Modi und zum Bestätigten von Funktionen.

Mit TUNE +/- konnen Sie die Frequenzen von Radiosendernuchen (Seite 23).

8 PRESET + / -

Zum Auswahlen gespeicherter Radiosender (Seite 24).

9 MUTE

Zum Stummschalten des Tons bzw. Aufheben der Stummschaltung (Seite 12).

10 Wiedergabesteuertasten

Zum Steuern der einzelnen Funktionen, nach dem Sie sie mit einer der Eingangswahltasten ausgewählten haben (Seite 17).

11 Tasten für die Tuner-Regelung ST/MONO

Zum Umschalten des Klangmodus zwischen Stereo und Mono (Seite 23).

RDS ASPM

Zum Sachen von Sendern mit der automatischen RDS-Senderspeicherung (Seite 24).

RDS PTY

Zum Suchen von Sendern nach RDS-Programmtyp (Seite 24).

RDS DISPLAY

Zum Umschalten der RDS-Informationen (Seite 24).

DAB SCAN

Zum Sachen von DAB-Radiosendern (Seite 26).

DAB ENTER

Zum Auswahlen des DAB-Radiosenders (Seite 26).

DAB DISPLAY

Zum Umschalten der DAB-Informationen (Seite 27).

12 OPEN/CLOSE

Zum Offnen bzw. Schlieben des Disc-Fachs (Seite 17).

13 Klangsteuertasten

Zum Einstellen der Klangqualität (Seite 13).

14 RANDOM

Zum Wiedergeben von Titeln von einer CD, einem iPod oder einem USB-Gerät in zufälliger Reihenfolge (Seite 18).

15 REPEAT

Zum Auswahlen des gewünschten Modus für die wiederholte CD-, iPod- oder USB-Wiedergabe (Seite 18).

16 Tasten für die Volume-Regelung

Zum Einstellen der Wiedergabelautstärke (Seite 12).

17 DIMMER

Zum Erhöhen oder Senken der Display-Helligkeit. Die Helligkeit kann in vier Stufen eingestellt werden (Seite 12).

Hinweis

• Die Taste BT AUDIO steht bei thisem Gerät nicht zur Verfugung.

Lautsprechersystem

1 Hochtöner

2 Tieftoner

3 Bassreflexkanal

Wichtig

• Das Laufsprechergitter kann nicht abgenommen werden. (X-HM11DAB, X-HM11)
• Achten Sie beim Abnehmer der Laatsprechergitter darauf, dass nichts die Laatsprechemembrane berührt. (X-HM21DAB)

Vorderseite

1 Taste STANDBY/ON

Zum Umschalten des Receivers zwischen Standby-Modus und Betriebsmodus (Seite 12).

2 Fernbedienungssensor

Hier werden die Signale von der Fernbedienung empfangen.

3 Anzeige TIMER

Leuchtet, wenn das Gerät ausgeschaltet, aber die Timer-Einstellung aktiviert ist.

4 Textanzeige

Informationen dazu finden Sie unter Display on Seite 9.

5 Lautstärkeregelung

Zum Einstellen der Wiedergabelautstärke (Seite 12).

6 Taste INPUT

Zum Auswahlen der Eingangsquelle.

7 Kopfhörerbuchse

Zum Anschlieben von Kopfhörern. Wenn Kopfhörer angeschlossen sind, wird über die Lautsprecher kein Ton ausgegeben (Seite 14).

8 Buchse AUDIO IN

Zum Anschlieben eines zusätzlichen Gerats über ein Stereominibuchsenkabel (Seite 28).

9 USB-Anschluss (X-HM21DAB)

Zum Anschlieben eines USB-Massenspeichergeräts oder eines iPod/iPhone/iPad von Apple als Tonguelle (Seite 21).

USB-Anschluss (X-HM11DAB, X-HM11)

Zum Anschlieben eines USB-Massenspeichergerats als Tonguelle (Seite 21).

10 Disc-Fach

Legen Sie hier eine Disc mit der beschriften Seite nach oben ein (Seite 17).

11 Wiedergabesteuertasten

Zum Auswahlen des gewünschten Titels bzw. der Datei für die Wiedergabe. Zum Stoppen der Wiedergabe. Zum Unterbrechen der Wiedergabe bzw. Fortsetzen der Wiedergabe an der Stelle, an der sie unterbrochen wurde.

12 Taste zum Öffnen/Schlieben des Disc-Fachs

Zum Offnen bzw. Schlieben des Disc-Fachs (Seite 17).

Lage und Funktion der Teile und Bedienelemente

Display

1 ⑧

Leuchtet, wenn der Ton stummgeschaltet wird.

Hinweis

• Das Stummschaltsymbol wird rot angezeigt.

2

Wiedergabestart.

311

Wiedergabepause.

4

Die Timer-Funktion ist aktiviert.

5 Text tan zige

Hier werden verschiedene Systeminformationen angezeigt.

Kapitel 3: Anschlüsse

VORSICH

• Schalten Sie unbedingt alle Geräte aus undziehen Sie das Netzkabel aus der Netzsteckdose, bevor Sie Anschlüsse vornehmen oderändern.
• SchlieBen Sie das Netzkabel erst an, wenn alle Verbindungen zwischen den Geräten vorgenommen wurden.

Anschlieben der Laufsprecher

• Drücken Sie die Laschen auf und stecken Sie die abisolierten Adern hinein.
• Verbinden Sie die schwarze Ader mit dem Anschluss (-) und die rote Ader mit dem Anschluss (+).

VORSICH

An diesen Laufsprecheranschluss liegt GEFAHRliche Spansion an. Um beim Anschlieben oder Lösen von Laufsprecherkabeln die Gefahr eines elektrischen Schlags zu vermeiden, ziehen Sie das Netzkabel aus der Netzsteckdose, bevor Sie irgendwelche abisolierten Teile berühren.
- SchlieBen Sie ausschlieBlich die mit thisem System gefleferten Laufsprecher an.

• SchlieBen Sie die mitgelieferten Laufsprecher ausschließlich an den mit dieser System gelieferten Verstärker an. Wenn Sie sie an einen anderen Verstärker anschreiben, kann es zu Fehlfunktionenkommen und es besteht Feuergefahr.
• Montieren Sie diese Laufsprecher nicht an der Wand oder Decke. Sie konnten herunterfallen und Verletzungen verursachen.
• These Lautspeicher sind magnetisch abgeschirmt. Wir das Lautspechersystem jedoch zu nahe an einem Fernsehgerät aufgestellt, kann es zu Farbverzerrungen am Fernsehbild kommt. Schalten Sie das Fernsehgerät in thisem Fall aus und nach etwa 15 bis 30 Minuten wieder ein. Wenn das Problem bestehen bleibt, stellen Sie das Lautspechersystem weiter entfernt vom Fernsehgerät auf.
• Achten Sie daraufuf, dass die Lautsprecherkabeladern nicht frei liegen und keine anderen Kabeladern berühren. Andernfalls kommt es zu Fehlfunktionen des Produkts.
• Achten Sie daraufuf, dass keine Laufsprecherkabelader mit dem Gehäuse des Receivers in Berührung kommt.

• Wenn eine Laufsprecherkabelader mit einem Metallteil am Gehäuse des Receivers in Berührung kommt, können die Laufsprecher beschädigt werden und es besteht Rauch- und Feuergefahr.
  Steenien Sie die Laufsprecherkabel sicher in die Anschlüsse hinein und vergewissern Sie sich, dass sie sich nicht leicht loseen können.

Hinweis

• Zwischen den Laufsprechem links (L) und rechts (R) besteht kein Unterschied.

Anschlieben der Antenne (X-HM21DAB, X-HM11DAB)

SchlieBen Sie die DAB/UKW-Wurfantenne wie unter abgebildet an. Zum Verbessern von Empfang und Tongualität schlieBen Sie eine Außenantenne an (siehe AnschlieBen an Außenantennen below).

1 SchlieBen Sie die DAB-/UKW-Wurfantenne an die Antennenbuchse DAB/FM an.

Die besten Ergebnisse erzielen Sie, wenn Sie die DAB-/UKW-Wurfantenne in voller Länge ausliegen und an der Wand oder einem Turrahmen befestigen. Legen Sie sie nicht lose und ohne Befestigung aus und halten Sie sie auch nicht aufgewickelt.

Anschlieben der Antennen (X-HM11)

SchlieBen Sie die AM-Ringantenne und die UKW-Wurfantenne wie unter dargestellt an. Zum Verbessern von Empfang und Tonqualität schlieBen Sie AuBenantennen an (siehe AnschlieBen an AuBenantennen below).

1 SchlieBen Sie das AM-Antennenkabel an. Halten Sie das Kabel beim Anschieben am Stecker.

2 Befestigen Sie die AM-Ringantenne am angebrachten Ständer.

Zum Befestigen des Ständers an der Antenne klappen Sie den Ständer in Pfeilrichtung auf (Abb. a) und bringen den Ring so an, dass er auf dem Ständer einrastet (Abb. b).

3 Stellen Sie die AM-Antenne auf einer ebenen Oberfläche und in die Richtung mit dem besten Empfang weisend auf.

4 SchlieBen Sie die UKW-Wurfantenne an die Antennenbuchse FM an.

Die besten Ergebnisse erzielen Sie, wenn Sie die UKW-Wurfantenne in voller Länge auslegen und an der Wand oder einem Turrahmen befestigen. Legen Sie sie nicht lose und ohne Befestigung aus und halten Sie sie auch nicht aufgewickelt.

AnschlieBen an Außenantennen

So verbessern Sie den UKW-Empfang

Verwenden Sie zum Anschlieben einer UKW-Außenantenne einen PAL-Stecker (nicht mitgeliefert).

AnschlieBen des Netzkabels

VORSICHT

• Verwenden Sie ausschließlich das mit diesen Gerät geleiferte Netzkabel.
• Verwenden Sie das mitgelieferte Netzkabel nicht für andere als die hier beschriebenen Zwecke.

Bevor Sie Anschlusse vormehmen oder ändern, schalten Sie das Gerät aus und trennen Sie das Netzkabel von der Netzsteckdose. Wenn Sie alle Anschlusse vorgenommen haben, schreiben Sie das Gerät an eine Netzsteckdose an.

Kapitel 4:

Erste Schritte

Einschalten des Geräts

Schalten Sie das Gerät mit der Taste STANDBY/ON ein.

Nach dem Gebrauch:

Schalten Sie das Gerät mit der Taste STANDBY/ON in den Standby-Modus.

Hinweis

• Wenn sich das Gerät im Standby-Modus befindet und ein iPod/iPhone/iPad angeschlossen wird, wechselt das Gerät in den Lademodus.

Einstellen der Uhr

1 Schalten Sie das Gerät mit der Taste STANDBY/ON ein.

2 Drücken Sie CLOCK/TIMER auf der Fernbedienung.

"CLOCK" erscheint im Hauptdisplay.

3 Drucken Sie ENTER.

4 Stellen Sie mit / den Tag ein und drücken Sie dann ENTER.

5 Stellen Sie mit / die Stunden ein und drücken Sie dann ENTER.

6 Stellen Sie mit die Minuten ein und drücken Sie dann zum Bestätigten ENTER.

7 Drucken Sie ENTER.

So lessen Sie die Uhrzeit anzeigen:

Drücken Sie CLOCK/TIMER. Die Uhrzeit wird etwa 10 Sekunden lang angezeigt.

So stellen Sie die Uhr erneut ein:

Führer Sie die Anweisungen unter „Einstellen der Uhr" wie ab Schritt 1 erlautert aus.

Hinweis

• Wenn das Gerät vom Stromnetz getrennt war oder die Stromversorgung nach einem Stromausfall wiederhergestellt wird, müssen Sie die Uhr neu einstellen.

Allgemeine Einstellungen

Eingangsfunktion

Wenn INPUT am Hauptgerät gedrück wird, wechseit die aktuelle Funktion. Drücken Sie so oft INPUT, bis die gewünschte Funktion ausgewählt ist.

X-HM21DAB

X-HM11DAB

X-HM11

Einstellen der Display-Helligkeit

Drücken Sie DIMMER, um die Helligkeit im Display zu verringn. Die Helligkeit kann in vier Stufen eingestellt werden.

Automatische Lautstärkeeinstellung

Wenn die Lautstärke auf 31 oder hoher eingestellt ist und Sie das Gerät am Hauptgerät aus- und wieder einschalten, setzen die Lautstärke mit 30 ein und steigt dann auf den zuletzt eingestellten Pegel an.

Lautstärkeregelung

Drehen Sie VOLUME am Hauptgerät oder drücken Sie VOLUME +/- auf der Fernbedienung, um die Lautstärke zu erhöhen oder zu verringn.

VORSICHT

• Der Tonpegel bei einer bestimmten Lautstärkeeinstellung hängt von der Laufsprechereffizienz, dem Aufstellort und verschiedene anderen Faktoren ab. Es empfehl't sich, allzu hohe Lautstärkegel zu vermeiden. Stellen Sie die Lautstärke beim Einschalten nicht auf den hochsten Pegel ein. Lassen Sie Musik bei moderater Lautstärke wiedergegeben. Ein zu großer Schalldruck von Ohrherem oder Kopfhöern kann zu Hörverlust führen.

Stummschalten

Mit der Taste MUTE auf der Fernbedienung lassst sich das Gerat vorübergehend stumm schalten. Drücken Sie die Taste erneut, um die vorherige Lautstarke wiederherzustellen.

Klangregler

Equalizer

Wenn EQUALIZER gedrückt wird, wird der aktuelle Modus angezeigt. Wenn Sie den Modus wechseln sollen, drücken Sie EQUALIZER so oft, bis der gewünschte Klangmodus angezeigt wird.

Regler P.BASS

Wenn das Gerät das erste Mal eingeschaltet wird, wechselt das Gerät in den P.BASS-Modus, bei dem die Bassfrequenzen betont werden. Zum Deaktivieren des P.BASS-Modus drücken Sie P.BASS auf der Fernbedienung.

Bass-/Hohenregler

Drucken Sie BASS/TREBLE und stellen Sie dann mit

↑/↓/←/→ die Basse oder Höhen ein.

Hinweis

EQUALIZER, P.BASS und BASS/TREBLE können nicht gleichzeitig verwendet werden. Nur die ausgewählten Funktionen sind aktiv.

Wenn Sie eine der drei Funktionen auswahlen, werden die anderen wie folgt eingestellt.

1 Wenn Sie die Einstellung von P.BASSändern (ON/OFF).

• EQUALIZER: FLAT
  BASS/TREBLE: BASS=0, TREBLE=0

2 Wenn Sie die Einstellung von EQUALIZERändern.

P.BASS:OFF
BASS/TREBLE: BASS=0, TREBLE=0

3 Wenn Sie die Einstellung von BASS/TREBLEändern.

P.BASS: OFF
- EQUALIZER: FLAT

Einstellen des Weck-Timers

Sie können die vorhandene Timer-Einstellung ändern oder eine neue programmieren.

1 Schalten Sie das Gerät mit der Taste STANDBY/ON ein.
2 Halten Sie CLOCK/TIMER gedrückt.
3 Wahlen Sie mit / die Option "ONCE" oder „DAILY" aus und drücken Sie dann ENTER.
ONCE - Wird nur einmal zur voreingestellten Zeit aktiviert.
DAILY - Wird am voreingestellt den Tag zur voreingestellt den Zeit aktiviert.
4 Wahlen Sie mit die Option „TIMER SET" aus und drücken Sie dann ENTER.
5 Wahlen Sie mit / die Tonquelle fur die Timer-Wiedergabe aus und drucken Sie dann ENTER.
- CD, DAB, FM, AM, USB/iPod, USB, AUDIO IN und LINE können als Tonquelle für die Wiedergabe ausgewählten werden.
6 Wahlen Sie mit / den Tag für die Timer-Wiedergabe aus und drücken Sie dann ENTER.
7 Stellen Sie mit die Stunden ein und drücken Sie dann ENTER.
8 Stellen Sie mit die Minuten ein und drücken Sie dann ENTER.
- Stellen Sie die Uhrzeit für das Ende der Wiedergabe wie in Schritt 7 und 8 oben erläutert ein.
9 Stellen Sie mit VOLUME + / - die Lautstärke ein und drucken Sie dann ENTER.
10 Schalten Sie das Gerät mit STANDBY/ON in den Standby-Modus.
Die Anzeige TIMERleuchtet auf.

Erneutes Einstellen des Weck-Timers

Sie können eine vorhandene Timer-Einstellung erneut verwenden.

1 Gehen Sie wie in Schritt 1 bis 3 unter „Einstellen des Weck-Timers" erläutert vor.

2 Wahlen Sie mit die Option „TIMER ON" und drücken Sie dann ENTER.

Deaktivieren des Weck-Timers

Sie konnen die Timer-Einstellung deaktivieren.

1 Gehen Sie wie in Schritt 1 bis 3 unter „Einstellen des Weck-Timers" erläutert vor.

2 Wahlen Sie mit die Option „TIMER OFF" und drücken Sie dann ENTER.

Aktivieren des Weck-Timers

1 Schalten Sie das Gerät mit der Taste STANDBY/ON aus.

2 Zur eingestellten Weckzeit schaltet sich.
deses Gerat automatisch ein und die
Wiedergabe erfolgt mit der ausgewählten
Eingangssquelle.

Hinweis

• Wenn zur eingestalten Weckzeit kein iPod/iPhone/iPad an das Gerät angeschlossen bzw. keine Disc eingelegt ist, schaltet es sichzar ein, aber es erfolgt keine Wiedergabe.
• Bei manchen Discs ist eine automatische Wiedergabe zu einer programmierten Weckzeit nicht möglich.
• Wenn Sie den Timer einstellen, setzen Sie zwischen Start- und Endezeit mindestens eine Minute Unterschied.

Der Ausschalt-Timer

Mit dem Ausschalt-Timer konnen Sie das Gerät so einstellen, dass es sich nach einer voreingestellt den Dauer automatisch ausschaltet.

1 Drücken Sie mehrmals SLEEP, um die Dauer bis zum Ausschalten auszuwahlen.

Wahlen Sie 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 150 min, 180 min oder OFF. Der eingestellte Wert wird 3 Sekunden lang angezeigt und die Einstellung ist damit abgeschlossen.

Hinweis

• Sie können den Ausschalt-Timer mit SLEEP einstellen, während die restliche Dauer angezeigt wird.

Verwenden von Kopfhörern

Stecken Sie den Stecker des Kopfhörerkabels in die Kopfhörerbuchse.

Wenn Kopfhorer angeschlossen sind, wird uber die Lautsprecher kein Ton ausgegeben.

• Stellen Sie die Lautstärke beim Einsatzen nicht auf den hochsten Pegel ein und halten Sie Musik bei moderater Lautstärke wiedergeben. Ein zu großer Schalldruck von Ohrören oder Kopfhörern kann zu Hörverlust führen.
• Drehen Sie vor dem Anschlieben oder Trennen von Kopfhörem die Lautstärke herunter.
  Vergewissern Sie sich, dass ihre Kopfhörer über einen Stecker mit einem Durchmesser von 3.5 mm verfügen und eine Impedanz zwischen 16 Ω und 50 Ω aufweisen. Die empfohlene Impedanz beträgt 32 Ω.
• Der Ton von einem iPod/iPhone/iPad kann nicht über die an das Gerät angeschlossenen Kopfhörer wiedergegeben werden. "HP MUTE" wird angezeigt, wenn die iPod/iPhone/iPad-Funktion ausgewähl ist und Sie Kopfhörer anschließen.

Kapitel 5:

iPod-/iPhone-/iPad-Wiedergabe (nur X-HM21DAB)

Sie können einen iPod bzw. ein iPhone/iPad an diese Gerätsanchlieben und den Ton vom iPod/iPhone/iPad in hoher Qualität wiederergegeben halten. Die Wiedergabe vom iPod/iPhone/iPad konnen Sie an thisem Gerät oder am iPod/iPhone/iPad selbst einstellen.

Welche iPod-/iPhone-/iPad-Modelle werden unterszt?

Im Folgenden sehen Sie, bei welchen iPod-/iPhone-/IPad-Modellen die Wiedergabe mit dieser Gerät möglich ist.

iPod/iPhone/iPad USB-Anschluss (nur Audio)

iPod nano 3G/4G/5G/6G/7G √
iPod touch 1G/2G/3G/4G/5G √
iPhone 5 √
iPhone 4S √
iPhone 4 √
iPhone 3GS √
iPhone 3G √
iPhone √
iPad mini √
iPad (4. Generation) √
iPad (3. Generation) √
iPad 2	√
iPad	√

Hinweis

• Pioneer übernimmt keine Garantie, dass diesen Gerät die Wiedergabe mit anderen als den angegebenen iPod-/iPhone-/iPad-Modelen unterstützen.
• Einige Funktionen sind je nach Modell oder Softwareversion möglicherweise eingeschrankt.
• Der iPod bzw. das iPhone/iPad ist für die Reproduktion von nicht urheberrechtlich geschützem Material oder von Material lizenziert, dessen Reproduktion gesetzlich zulässig ist.
• Funktionen wie den Equalizer konnen Sie mit diesen System nicht steuern und es empfeht sich, den Equalizer vor dem Anschlieben auszuschalten.
• Pioneer haftet unter keinen Umständen für direkte oder indirekte Verluste, die auf Schäden oder Verluste bei Aufnahmen aufgrund von iPod-iPhone-iPad-Fehl Funktionen zurückgehen.

• Detaillierte Anweisungen zum Gebrauch des iPod/ iPhone/iPad finden Sie in der mit dem iPod/iPhone/iPad gelieferten Anleitung.

• Dieses System wurde auf die Softwareversion des iPod/ iPhone/iPad ausgelegt, die auf der Website von Pioneer angegeben ist (http://pioneer.jp/homeav/support/ios/eu/), und entsprechend getestet.

• Wenn Sie andere als die auf der Website von Pioneer angegebenen Softwareversionen auf dem iPod/iPhone/iPad installmenten, sind diese möglicherweise nicht mit dieser System kompatibel.
• Mit diesen Gerät können Sie keine CD-, Tuner- oder andere Inhalte auf ein iPod/iPhone/iPad aufnehmen.

Anschlieben des iPod/iPhone/iPad

Anschließlich des iPod/iPhone/iPad mithilfe des mitgelieferten Ständers

1 SchlieBen Sie das iPod-/iPhone-/iPad-Kabel an diesen Gerät an.
2 Führn Sie das iPod-/iPhone-/iPad-Kabel durch die Unterseite des Ständers und schreiben Sie es an den iPod bzw. das iPhone/iPad an.

3 Setzen Sie den iPod bzw. das iPhone/iPad auf den Ständer.

iPod-/iPhone-/iPad-Wiedergabe

1 SchlieBen Sie den iPod bzw. das iPhone/iPad an.

• Wenn diese Gerät bereits eingeschaltet ist und ein iPod/iPhone/iPad angeschlossen wird, startet die iPod-/iPhone-/iPad-Wiedergabe nicht.

2 Drücken Sie USB zum Auswahlen der Eingangsquelle.

"USB/iPod" erscheint im Hauptdisplay.

3 Sobald das angeschlossene Gerät erkannt wird, beginn't die Wiedergabe automatisch.

• Für die Steuerung der iPod-/iPhone-/iPad-Wiedergabe stehen an thisem Gerät die Tasten /II, und
  ▶▶ zur Verfugung.
• Für die folgenden Funktionen müssen Sie den iPod bzw. das iPhone/iPad direkt bedienen:
• Suchen einer Datei nach Interpretenname oder Genre.
  Wiedergabe im Wiederhol-oder Zufallsmodus.

VORSICH

• Wenn Sie einen iPod bzw. ein iPhone/iPad an diese Gerät angeschlossen haben und direkt bedieten möchten, stützen Sie den iPod bzw. das iPhone/iPad mit der anderen Hand ab, damit er/es sich nicht lockert und der Kontakt zum Anschluss nicht verloren besteht.

Hinweis

• Detaillierte Anweisungen zum Gebrauch des iPod/ iPhone/iPad finden Sie in der mit dem iPod/iPhone/iPad gelieferten Anleitung.
• Das Laden des iPod/iPhone/iPad beginnnt, sobald der iPod bzw. das iPhone/iPad an diesen Gerät angeschlossen wird. (These Funktion wird auch im Standby-Modus unterstützt.)
• Wenn von USB/iPod zu einer anderen Eingangsfunktion umgeschaltet wird, wird die iPod-/iPhone-/iPad-Wiedergabe vorübergehend gestopt.

Wichtig

Wenn die iPod-/iPhone-/iPad-Wiedergabe mit diesen Gerät nicht gestartet werden kann, überprüfen Sieitte Folgendes:

• Überprüfen Sie, ob der iPod bzw. das iPhone/iPad von dieser Gemärat unterstützt wird.
• Schlieben Sie den iPod bzw. das iPhone/iPad erneut an diese Gesät an. Wenn sich das Problem dadurch nicht behebenläst, setzen Sie den iPod bzw. das iPhone/iPad zurück und versuchen Sie es erneut.
• Uberprüfen Sie, ob die iPod-/iPhone-/iPad-Software von diesen Gerät unterstützt wird.

Wenn sich der iPod bzw. das iPhone/iPad nicht bedienen lasst, überprüfen Sieitte Folgenden:

• Ist der iPod bzw. das iPhone/iPad richtig angeschlossen? Schlieben Sie den iPod bzw. das iPhone/iPad erneut an diese Gerät an.

• Hat sich der iPod bzw. das iPhone/iPad aufgehängt und reagiert deshalb nicht mehr? Versuchen Sie, den iPod bzw. das iPhone/iPad zurückzusetzen, und schlieben Sieihn bzw. es dann wieder an diese Gerät an.

Kapitel 6:

Disc-Wiedergabe

Mit diesen System konnen Sie Standard-CDs, CD-Rs/-RWs im CD-Format und CD-Rs/-RWs mit MP3- oder WMA-Dateien wiedergeben halten, aber Sie konnen nicht darauf aufnahmen. Je nach Zustand der Disc oder des Gerats, mit dem die Aufnahme erfolgte, setzen sich manche Audio-CD-Rs und -CD-RWs möglicherweise nicht abspielen.

MP3:

MP3 ist ein Komprimierungsf格式. Das Akronym steht für MPEG Audio Layer 3. MP3 ist ein Verfahren der Audiocodierung, das sich durch eine erhebliche Komprimierung des ursprünglichen Tonsignals und außerst geringe Verluste in der Tonqualität auszeichnet.

• Dieses System understands MPEG-1/2 Audio Layer 3

(Abtastraten: 8 kHz bis 48 kHz; Bitraten: 64 kbps bis 384 kbps).

• Wahlend der VBR-Dateiwiedergabe kann der Zeitzahler im

Display von der tatsächlichen Wiedergabedauer abweichen.

WMA:

WMA-Dateien (Windows Media Audio) sind Dateien im Advanced System Format, einschließlich Audiodateien, die mit dem Windows Media Audio-Codec komprimiert wurden. WMA wurde von Microsoft als Audioformat von Dateien für den Windows Media Player entwickelt.

• Dieses System unterstützt WMA (Abtastraten: 32 kHz/44,1 kHz/48 kHz; Bitraten: 64 kbps bis 320 kbps).
• Wahlend der VBR-Dateiwiedergabe kann der Zeitzahler im Display von der tatsächlichen Wiedergabedauer abweichen.

Wiedergeben von Discs oder Dateien

1 Schalten Sie das Gerät mit der Taste STANDBY/ON ein.

2 Drücken Sie zum Auswahlen des CD-Eingangs CD auf der Fernbedienung oder mehrmals INPUT am Hauptgerät.

3 Öffnen Sie mit OPEN/CLOSE das Disc-Fach.

4 Legen Sie eine Disc mit der beschrifteten Seite nach oben in das Disc-Fach ein.

5 SchlieBen Sie mit OPEN/CLOSE das Disc-Fach.

6 Starten Sie mit / II die Wiedergabe.

Wenn der letzte Titel abgespielt wurde, stoppt das Gerät automatisch.

A VORSICHT

• Legen Sie nicht zwei Discs in das Disc-Fach ein.
• Spielen Sie keine Discs mit außergewöhnlichen Formen (herzformig, achteckig usw.) ab. Andernfalls kann es zu Fehl Funktionen kommt.
• Drücken Sie nicht gegen das Disc-Fach, solange es sich bewegt.
• Wenn bei geöffnetem Disc-Fach ein Stromausfall auftritt, warten Sie, bis die Stromversorgung wiederhergestellt ist.
• 8-cm-Discs müssen Sie in die Mitte des Disc-Fachs einlagen.

Hinweis

• Aufgrund der Struktur der Disc-Informationen tauert es länger, eine MP3-/WMA-Disc einzulesen, als eine normale CD (ca. 20 bis 90 Sekunden).
• Wenn beim Schnellen Rücklauf der Anfang des ersten Titels erreicht wird, wechselt das Gerät in den Wiedergabemodus (nur bei CD).
• Wiederberbeschreibbare Multisession-Discs, die noch nicht finalisiert wurden, können trotzdem wiedergegeben werden.
• Wenn bei der CD-Wiedergabe Fernseh- oder Radiointerferenzen auftreten, stellen Sie das Gerät weiter entfernt vom Fernsehgerät oder Radio auf.

Tipp

• Wenn im CD-Modus über 30 Minuten lang keine Funktion ausgeführrt wird und keine Audiodatei wiedergegeben wird. schaltet sich das Gerät automatisch aus.

Verschiedene Disc-Funktionen

Funktion	Haupt- gerät	Fernbe-dienung	Vorgehen
Wieder-gabe	◇◇◇	◇◇◇	Drücken Sie die Taste im Stoppmodus.
Stoppen	◇◇◇	◇◇◇	Drücken Sie die Taste im Wiedergabemodus.
Pause	◇◇◇	◇◇◇	Drücken Sie die Taste im Wiedergabemodus. Mit ◆/◇ setzen Sie die Wiedergabe an der Stelle fort, an der in die Pause geschaltet wurde.
Vorheriger/nachster Titel	◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◆	◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◆
Schneller Rücklauf/Vorlauf	◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇✘	◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◊	Halten Sie die Taste im Wiedergabemodus gedrückt. Lassen Sie die Taste los, um die Wiedergabe fortzusetzen.

Weitere Funktionen bei der CD-oder MP3-/WMA-Disc-Wiedergabe

Direkte Titelsuche

Mit den Zahlentasten konnen Sie die gewünschten Titel auf der aktuellen Disc direkt wiedergeben setzen.

Mit den Zahlentasten auf der Fernbedienung konnen Sie während der CD-Wiedergabe den gewünschten Titel ausgehalten.

Hinweis

• Sie können keine Titelnummer auswahlen, diehigherist als die Anzahl der Titel auf der Disc.

So stoppen Sie die Wiedergabe:

Drucken Sie

Wiederholte Wiedergabe

Sie konnen einen Titel, alle Titel oder eine programmierte Titelfolge kontinuierlich wiederholt wiederergeben setzen.

So lessen Sie einen Titel wiederholt wiedergeben:

Drucken Sie REPEAT so oft, bis „REPEAT ONE" entscheid.
Drucken Sie ENTER.

So lessen Sie alle Titel wiederholt wiedergeben:

Drucken Sie REPEAT so oft, bis „REPEAT ALL" entscheid.
Drucken Sie ENTER.

So{lassen Sieprogrammierte Titel wiederholt wiedergeben:

Führn Sie Schritt 1 bis 5 unter „Programmwiedergabe (CD oder MP3/WMA)" auf der nachsten Seite aus und drücken Sie dann REPEAT so oft, bis „REPEAT ALL" entscheid. Drücken Sie ENTER.

So beenden Sie die wiederholte Wiedergabe:

Drucken Sie REPEAT so oft, bis "REPEAT OFF" entscheid.
Drucken Sie ENTER.

Hinweis

• Drücken Sie nach der wiederholten Wiedergabe unbedingt. Andernfalls wird die Disc endlos wiedergegeben.
• Wahlend der wiederholten Wiedergabe ist keine Zufallswiedergabe möglich.

Zufallswiedergabe

Die Titel auf der Disc können automatisch in zufälliger Reihenfolge wiedergegeben werden.

So lessen Sie alle Titel in zufälliger Reihenfolge wiedergeben:

Drucken Sie RANDOM so oft, bis „RANDOM ON" entscheid.
Drucken Sie ENTER.

So beenden Sie die Zufallswiedergabe:

Drucken Sie RANDOM so oft, bis „RANDOM OFF" entscheid.
Drucken Sie ENTER.

Hinweis

• Wenn Sie während der Zufallswiedergabe▶drücken, konnen Sie zum nachsten Titel wechseln, der für die Zufallswiedergabe ausgewähl ist. Allerdings konnen Sie mit▶ nicht zum vorherigen Titel wechseln. Stattdessen wird der Anfang des garde wiedergegebenen Titels angesteuert.
• Bei der Zufallswiedergabe werden die Titel automatisch ausgewählt und wiedergegeben. (Sie können die Reihenfolge der Titel nicht ausgehalten.)
• Wahlend der Zufallswiedergabe ist keine wiederholte Wiedergabe möglich.

Programmwiedergabe (CD oder MP3/WMA)

Sie konnen für die Wiedergabe bis zu 32 Programmschritte in beliebiger Reihenfolge auswahlen.

1 Drücken Sie im Stoppmodus MEMORY/ PROGRAM auf der Fernbedienung, um in den Modus zum Speichern des Programms zu wechseln.

2 Wahlen Sie mit 1 oder den Zahlentasten auf der Fernbedienung die gewünschten Titel aus.

3 Drücken Sie ENTER, um die Ordner- und Titelnummer zu speichern.

4 Wahlen Sie weitere Ordner/Titel wie in Schritt 2 bis 3 erläutert aus. Bis zu 32 Titel können programmiert werden.

• Wenn Sie die programmierten Titel anzeigen wollen, drucken Sie MEMORY/PROGRAM.
• Wenn Sie einen Fehler gemacht haben, Lösst sich der zuletzt programmierte Titel mit CLEARlöschen.

5 Starten Sie mit / II die Wiedergabe.

So beenden Sie die Programmwiedergabe:

Zum Beenden der Programmwiedergabe drücken Sie zweimal auf der Fernbedienung. Im Display erscheidt, PRG CLEAR und alle Programminhalte werden gelöscht.

Hinzufügen von Titeln zum Programm:

Drücken Sie MEMORY/PROGRAM. Gehen Sie dann zum Hinzufugen von Titeln wie in Schritt 2 bis 3 erlautert vor.

Hinweis

• Wenn die Disc ausgeworfen wird, wird das Programm gelöscht.
• Wenn Sie mit O STANDBY/ON in den Standby-Modus wechseln oder von CD zu einer anderen Funktion wechseln, werden die programmierten Titel gelöscht.
• Wahlend der Programmwiedergabe ist keine Zufallswiedergabe möglich.

Herunterladen von MP3-/WMA-Dateien

Im Internet finden Sie weitere Musik-Websites, von denen Sie MP3-/WMA-Musikdateien herunterladen können. Befolgen Sie zum Herunterladen der Musikdateien die Anweisungen auf der Website. Sie können diese heruntergeladenen Musikdateien dann wiedergeben setzen, indem Sie sie auf eine CD-R/RW brennen.

• Die heruntergeladenen Songs/Dateien sind nur für den persönlichen Gebrauch. Eine anderweite Nutzung der Songs ohne Genehmigung der Eigentümer verstört gegen das Gesetz.

Hinweis zur Wiedergabereihenfolge bei Ordnern

Wenn MP3-/WMA-Dateien in verschiedene Ordnern gespeichert sind, wird jeder Ordner automatisch mit einer Ordernummer versehen.

These Ordner konnen mit FOLDER auf der Fernbedienung ausgewählten werden. Wenn sich im ausgewählten Ordner keine Dateien im Unterstützungen Format befinden, wird der Ordner übersprungen und der nachste Ordner ausgewählte.

Beispiel: Nummerierung der Ordner, wenn die Dateien im MP3-/WMA-Format wie in der Abbildung unter dargestellt aufgenommen wurden.

1 Der Ordner ROOT (Stammordner) wird als FOLDER 1 (Ordner 1) definiert.

2 Bei Ordnern im Ordner ROOT (FOLDER A und FOLDER B) wird der früher auf der Disc aufgezeichnete Ordner als FOLDER 2, der andere als FOLDER 3 definiert.

3 Bei Ordnern im FOLDER A (FOLDER C und FOLDER D) wird der früher auf der Disc aufgezeichnete Ordner als FOLDER 4, der andere als FOLDER 5 definiert.

4 FOLDER E im FOLDER D wird als FOLDER 6 definiert.

• Welche Informationen zur Ordner- und Datireihenfolge auf der Disc aufgezeichnet sind, hangt von der Schreibsoftware ab. Es kann vorkommen, dass these Gerät die Dateien nicht in der erwarteten Wiedergabereihenfolge abspielt.
  Von einer Disc mit MP3-/WMA-Dateien konnen bis zu 255 Ordner und 999 Dateien (einschließlich nicht abspielbarer Dateien) eingelesen werden.

Auswahlen des Ordners für die Wiedergabe

Gehen Sie zum Auswahlen des Ordners für die Wiedergabe folgendermaßen vor.

1 Drucken Sie CD und legen Sie eine MP3-/ WMA-Disc ein.

2 Drücken Sie FOLDER und wahlen Sie mit ↑/ ↓ den gewünschten Ordner für die Wiedergabe aus.

3 Drucken Sie ENTER.

Die Wiedergabe startet mit dem ersten Song im ausgewählten Ordner.

• Auch wenn die Wiedergabe gestopt wird,{lsst sich mit 1/4 ein Ordner auswahlen.

Wechseln der Anzeige im Display

1 Drucken Sie DISPLAY.

Wenn der Titel-, der Interpreten- und der Albumname in der Datei aufgezeichnet sind, werden diese Informationen angezeigt. (Mit diesen Gerät konnen nur alphanumericische Zeichen angezeigt werden. Andere Zeichen werden als *, angezeigt.)

Nummer des Titels, Wiedergabedauer

Hinweis

• Dateien, bei denen „Copyright protected WMA files" (urheberrechtlich geschützte WMA-Datei) oder „Unsupported files" (nicht Unterstützung Datei) angezeigt wird,{lassen sich nicht abspielen.Solche Dateien werden bei der Wiedergabe automatisch ubersprungen.
  In manchen Fällen können keine Informationen angezeigt werden.
• Das Anzeigen von Titel-, Interpreten- und Albumname wird nur bei MP3-Dateien unterstützen.

Kapitel 7: USB-Wiedergabe

Wiedergeben der Inhalte auf USB-Speichergeräten

Über die USB-Schnittstelle an der Vorderseite这点es Receivers latent sich zweikanaliger Ton wiedergeben.

• Pioneer gibt keine Garantie, dass alle Dateien auf einem USB-Speichergerät abgespielt werden können oder dass ein USB-Speichergerät mit Strom versorgt wird. Beachten Sie außerdem, dass Pioneer keinerlei Haftung für den Verlust von Dateien auf USB-Speichergeräten überblickt, der auf die Verbindung mit dieser Gerät zusückzuführen ist.

1 Drücken Sie USB zum Auswahlen der Eingangssquelle.

"USB/iPod" erscheint im Hauptdisplay.

2 SchlieBen Sie das USB-Speichergerät an.

Die Anzahl der Ordner bzw. Dateien auf dem angeschlossenen USB-Speichergerät wird automatisch im Hauptdisplay angezeigt.

• Dieser Receiver understands keine USB-Hubs.
• Wenn ein iPod/iPhone/iPad an das Gerät angeschlossen wird, beginnnt automatisch der Ladevorgang.

3 Sobald das angeschlossene Gerät erkannt wird, starten Sie mit / die Wiedergabe.

• Wenn Sie zu einer anderen Eingangsquelle wechseln sollen, stoppen Sie zuvor die USB-Speicherwiedergabe.

4 Trennen Sie das USB-Speichergerät vom USB-Anschluss.

Schalten Sie das Gerät aus, bevor Sie das USB-Speichergerät davon trennen.

Hinweis

• Sie können ein USB-Flash-Laufwerk verwenden, das USB 2.0 unterstützt.

• Unter Umständen kann diese Gerät ein USB-Speichergerät nicht erkennen, die Dateien nicht abspielen oder ein USB-Speichergerät nicht mit Strom versorgen. Einzelheiten dazu finding Sie unter Wenn ein USB-Speichergerät angeschlossen ist on Seite 30.

• Wenn keine Inhalte vom USB-Speichergerät wiedergegeben werden und über 30 Minuten lang keine Funktion ausgeführrt wird, schaltet sich these Gerät automatisch aus.

Wiederholte Wiedergabe

Sie konnen einen Titel, alle Titel oder eine programmierte Titelfolge kontinuierlich wiederholt wiedergeben halten.

So lessen Sie einen Titel wiederholt wiedergeben:

Drucken Sie REPEAT so oft, bis "REPEAT ONE" entscheid.
Drucken Sie ENTER.

So lassen Sie alle Titel wiederholt wiedergeben:

Drucken Sie REPEAT so oft, bis "REPEAT ALL" entscheid.
Drucken Sie ENTER.

So{lassen Sieprogrammierte Titel wiederholt wiedergeben:

Führn Sie Schritt 1 bis 5 unter „Programmwiedergabe (CD oder MP3/WMA)“ auf der nachsten Seite aus und drücken Sie dann REPEAT so oft, bis „REPEAT ALL" entscheid. Drücken Sie ENTER.

So beenden Sie die wiederholte Wiedergabe:

Drucken Sie REPEAT so oft, bis "REPEAT OFF" entscheid.
Drucken Sie ENTER.

Hinweis

• Drücken Sie nach der wiederholten Wiedergabe unbedingt. Andernfalls wird der Inhalt auf dem USB-Speichergerät endlos wiedergegeben.
• Wahlend der wiederholten Wiedergabe ist keine Zufallswiedergabe möglich.

Zufallswiedergabe

Die Dateien auf dem USB-Speichergerät können automatisch in zufälliger Reihenfolge wiedergegeben werden.

So laden Sie alle Titel in zufälliger Reihenfolge wiedergeben:

Drucken Sie RANDOM so oft, bis RANDOM ON" erscheint.
Drucken Sie ENTER.

So beenden Sie die Zufallswiedergabe:

Drucken Sie RANDOM so oft, bis RANDOM OFF" erscheint.
Drucken Sie ENTER.

Hinweis

• Wenn Sie während der Zufallswiedergabe▶drucken, können Sie zum nachsten Titel wechseln, der für die Zufallswiedergabe ausgewähl ist. Allerdings können Sie mit▶ nicht zum vorherigen Titel wechseln. Stattdessen wird der Anfang des garde wiedergegebenen Titels angesteuert.
• Bei der Zufallswiedergabe werden die Titel automatisch ausgewählt und wiedergegeben. (Sie können die Reihenfolge der Titel nicht ausgehalten.)
• Wahlend der Zufallswiedergabe ist keine wiederholte Wiedergabe möglich.

Auswahlen des Ordners für die Wiedergabe

Gehen Sie zum Auswahlen des Ordners für die Wiedergabe folgendermaßen vor.

1 Drücken Sie USB und schreiben Sie das USB-Speichergerät an.
2 Drücken Sie FOLDER und wahlen Sie mit ↑/↓ den gewünschten Ordner für die Wiedergabe aus.

3 Drucken Sie ENTER.

Die Wiedergabe startet mit dem ersten Song im ausgewählten Ordner.

• Auch wenn die Wiedergabe gestopt wird, lasst sich mit 1/4 ein Ordner ausgehalten.

Wechseln der Anzeige im Display

Mit diesen Gerät konnen Sie zwischen den Informationen umschalten, die auf dem USB-Speichergerät gespeichert sind. Einzelheiten dazu finding Sie unter Wechseln der Anzeige im Display on Seite 20.

Wiedergabe in der gewünschten Reihenfolge (Programm wiedergabe)

Mit diesen Gerät konnen Sie die Ordner auf einem USB-Speichergerät in der gewünschten Reihenfolge wiedergeben.
lassen. Einzelheiten dazu finden Sie unter
Programmwiedergabe (CD oder MP3/WMA) on Seite 19.

Kapitel 8:

Verwendendes Tuners

X-HM21DAB-K, X-HM11DAB-K: Mit UKW-Tuner/DAB ausgestattet, aber ohne AM-Tuner

X-HM11-K: Mit UKW-/AM-Tuner ausgestattet, aber ohne DAB

Radioempfang

Im Folgenden wird erlautert, wie Sie UKW- und AM-Radiosender automatisch (Suchlauf) und manuell (schrittweise Sueche) einstehen können. Wenn Sie einen Sender eingestellt haben, können Sie die Frequenz speichern und den Sender später jederzeit wieder einstehen. Weitere Informationen hierzu finden Sie unter Speichern von Radiosendern below.

Einstellen eines Senders

1 Schalten Sie das Gerät mit der Taste STANDBY/ON ein.
2 Drücken Sie mehrmals TUNER, um den gewünschten Frequenzbereich (FM (UKW) oder AM) auszuwahlen.
3 Stellen Sie mit TUNE + / - auf der Fernbedienung den gewünschten Sender ein.

Automatischer Sendersuchlauf:

Wenn Sie TUNE +/- gedrückt halten, startet der Suchlauf automatisch und der Tuner stoppt beim ersten empfangbaren Sender.

Manuelle Sendersuche:

Drücken Sie TUNE + / - so oft, bis Sie den gewünschten Sender eingestellt haben.

Hinweis

• Wenn Störsgnale auftreten, stoppt der automatische Sendersuchlauf möglicherweise an dieser Stelle.

• Beim automatischen Sendersuchlauf werden Sender mit schwachen Signalen übersprungen.
  Zum Stopen des automatischen Sendersuchlaufsdrucken Sie.

• Wenn ein RDS-Sender (Radiodatensystem) eingestellt wird, wird zunachst die Frequenz angezeigt. Danach wird der Sendername angezeigt.

• Bei RDS-Senden torn konnen Sie mit der automatischen Senderspeicherung (ASPM) einen vollständigen automatischen Suchlauf ausführten (siehe Seite 25).

So stellen Sie den UKW-Stereoempfang ein:

• Drücken Sie zum Auswahlen von Stereo die Taste ST/MONO, so dass "AUTO" angezeigt wird.

Bei schlechtem UKW-Empfang:

1 Drücken Sie mehrmals ST/MONO, um MONO auszuwahlen.

Damit wechselt der Tuner von Stereo- zu Mono-Empfang, was in der Regel den Empfang verbessert.

Speichern von Radiosendern

Wenn Sie einen bestimmten Radiosender fühig horen, können Sie seine Frequenz speichern und den Sender jederzeit wieder einstellen und horen (Senderspeicherung). Damit sparen Sie sich die Muhe, den Sender{jedes Mal manuell einstellen zu müssen. In thisem Gerät konnen Sie bis zu 45 Sender speichern

(30 UKW-Sender/15 AM-Sender).

1 Stellen Sie einen zu speichernden Sender ein.

Weitere Informationen hierzu finden Sie unter Einstellen eines Senders above.

2 Drucken Sie MEMORY/PROGRAM.

Die Speichernummer blinkt.

3 Wahlen Sie mit PRESET + / - die Speichernummer aus.

4 Drucken Sie MEMORY/PROGRAM, um den Sender abzuspeichern.

Wenn die Speichernummer vor dem Speichern des Senders nicht mehr blinkt, sondern leuchtet, gehen Sie nochmals wie ab Schritt 2 erläutert vor.

• Speichern Sie, wie in Schritt 1 bis 4 erlautert, weitere Sender ab oder ersetzen Sie einen gespeicherten Sender. Wenn unter einer Speichernummer ein neuer Sender gespeichert wird, wird der zuvor unter dieser Nummer gespeicherte Sender gelöscht.

Hinweis

• Dank einer Sicherungsfunktion bleiben die gespeicherten Sender einige Stunden lang erhalten, wenn ein Stromausfall auftritt oder das Netzkabel getrennt wird.

So stellen Sie einen gespeicherten Sender ein

1 Wahlen Sie mit PRESET + / - den gewünschten Sender aus.

So spielien Sie die gespeicherten Sender an

Sie können die gespeicherten Sender automatisch nacheinander anspielen halten (Anspielen der gespeicherten Sender).

1 H a I PRESET n/-gedruckte

Die Speichernummer wird angezeigt und die gespeicherten Sender werden nacheinander jeweils 5 Sekunden lang eingestellt.

2 Drücken Sie PRESET + / - erneut, wenn der gewünschte Sender eingestellt ist.

So löschen Sie den gesamten Speicherinhalt

1 Drücken Sie TUNER auf der Fernbedienung.

2 Drücken Sie CLEAR, bis „MEMORY CLEAR" erscheint.

Hinweis

• Alle Sender werden gelöscht.

Das Radiodatensystem (RDS)

Einfuhrende Informationen zu RDS

Mit dem Radiodatensystem (RDS) strahlen die meisten UKW-Radiosender verschiedene zusätzliche Informationen für die Hörer aus - beispielsweise den Name des Senders und den Typ der gerade ausgestrahlen Sendung.

Eine Funktion von RDS besteht darin, dass Sie nach einem bestimmten Programmtypuchen konnen. So konnen Sie beispielsweise einen Senderuchen, der gerade eine Sendung des Programmtypes JAZZ ausstrahlt.

Sie konnen die folgenden Programmtypen suchen:

News-Nachrichten

Current Affairs - Aktuelles Zeitgeschehen

Information-Allgemeine Informationen

Sport-Sport

Education-Erziehung und Bildung

Drama-Horspiele usw.

Cultures - Nationale oder regionale Kultur, Theater usw. Science - Wissenschaft und Technik

Varied Speech-Verschiedene gesprachsbetonte
Sendungstypen, z. B.
Quizsendungen oder Interviews

Pop Music - Pop-Music

Rock Music - Rock-Music

Easy Listening - Unterhaltungsmusik

Light Classics M-Leichte Klassik

Serious Classics - Klassik

Other Music - Sonstige Musik Weather & Metr - Wetterberichte

Finance-Börsenberichte, Finanzen, Handel usw.

Travel & Touring - Reise- und Urlaubsinformationen, aber keine Verkehrsinformationen

Leisure & Hobby - Freizeit und Hobbys

Jazz Music-Jazz

Country Music - CountryMusik

National Music - Volksmusik in einer anderen Sprache als Englisch

Oldies Music-Belieble Musik aus den 50ern und 60ern

Folk Music - Folk-Music

Documentary - Dokumentarbeiträge

Alarm Test - Sendungen zum Test von

Katastrophenwarnsystemen
sowie den entsprachenden
Sendern und Empfängern.

Alarm - Gefahrenwarnung!

Suchen nach RDS-Programmen

Sie konnen nach einem der oben aufgeführten Programmtypen suchen.

1 Drucken Sie TUNER auf der Fernbedienung.

RDS steht nur bei UKW zur Verfugung.

2 Drücken Sie RDS PTY auf der Fernbedienung.

"SELECT" wird etwa 6 Sekunden lang angezeigt.

3 Wähl ←/→ derS gewüreschten i t Programmtyp aus.

Bei jedem Tastendruck wird der{nachste Programmtyp angezeigt. Wenn Sie die Taste gedrückt halten, werden die Programmtypen nacheinander angezeigt.

4 Solange der gewünschte Programmtyp angezeigt wird (6 Sekunden lang), drücken Sie RDS PTY erneut.

Der ausgewählte Programmtyp leuchtet 2 Sekunden lang, dann erscheint „SEARCH" und die Suche wird gestartet.

Hinweis

• Wenn die Anzeige im Display nicht mehr blinkt, beginnen Sie nochmals mit Schritt 2. Wenn das Gerät den gewünschten Programmtyp findet, leuchtet erst die entsprechende Kanalnummer etwa 8 Sekunden lang und dann wird der Sendername angezeigt.

• Wenn Sie denselben Programmtyp bei einem anderen Sender einstellen wollen, drücken Sie RDS PTY, solange die Kanalnummer oder der Sendername blinkt. Das Gerätucht den nachsten Sender.

• Wenn kein entsprechender Sender gefunden wird, erscheint 4 Sekunden lang „NOT FOUND".

RDS-Informationen

Mit jedem Tastendruck auf RDS DISPLAY wechselt die Anzeige im Display folgendermaßen:

Wenn Sie einen Sender ohne RDS-Signale oder einen RDS-Sender mit schwachen Signalen einstellen, wechselt die Anzeige im Display folgendermaßen:

Automatische Senderspeicherung (ASPM)

Im ASPM-Modusucht der Tuner automatisch nach neuen RDS-Sendern. Bis zu 30 Sender konnen gespeichert werden. Wenn bereits eineige Sender gespeichert sind, verringert sich die Anzahl der neuen Sender, die gespeichert werden konnen, entsprechend.

1 Drücken Sie TUNER auf der Fernbedienung.

2 Halten Sie RDS ASPM auf der Fernbedienung gedrückt.

ASPM" blinkt etwas 4 Sekunden lang, dann startet der Suchlauf (87,5 MHz bis 108 MHz).
Nach dem Suchlauf wird die Anzahl der gespeicherten Sender 4 Sekunden lang angezeigt und danach erscheidt ,END4 Sekunden lang.

So brechen Sie die ASPM-Funktion vorzeitig ab:

Drücken Sie während des Sendersuchlaufs. Die bereits gespeicherten Sender bleiben erhalten.

Hinweis

• Wenn derselbe Sender auf verschiedene Frequenzen ausgestrahlt wird, wird die Freqenz mit den stärksten Signalen gespeichert.
• Ein Sender mit derselben Frequenz wie ein bereits gespeicherter Sender wird nicht gespeichert.
• Wenn bereits 30 Sender gespeichert sind, wird der Suchlauf beendet. Wen Sie die ASPM-Funktion erneut ausführten wollen, Löschen Sie den Speicherinhalt.
• Wenn kein Sender gespeichert wird, entscheidt END')...
  etwa 4 Sekunden lang.
• Wenn die RDS-Signale schwach sind, werden möglicherweise keine Sendernamen gespeichert.
• Derselbe Sendername kann auf verschiedene Kanälen gespeichert werden.
  In einem bestimmten Gebiet oder zu bestimmten Zeiten verwenden Sender unter Umständen vorübergehend unterscheidliche Sendernamen.

Hinweise zur RDS-Funktion

In den folgenden Fälle handelt es sich nicht um Fehlfunktionen des Geräts:

"PS", "NO PS" und ein Sendername werden abwechselnd und ordnungsgemäß angezeigt.
- Wenn bestimmte Sendungen nicht ordnungsgemäß ausgestrahlt werden oder ein Sender Tests durchfuhrt, Funktioniert der RDS-Empfang unter Umständen nicht einwandfrei.
- Wenn Sie einen RDS-Sender mit zu schwachen Signalen empfangen, werden Informationen wie der Sendername möglicherweise nicht angezeigt.
NO PS", "NO PTY" oder "NO RT" blinkt etwa 5 Sekunden lang und danach wird die Frequenz angezeigt.

Hinweise zum Radiotext:

Die ersten 16 Zeichen des Radiotextes werden angezeigt, dann laufen die Zeichen im Display durch.
- Wenn Sie einen RDS-Sender einstehen, der keinen Radiotext ausstrahlt, und zur Radiotextanzeige wechseln, erscheidt „NO RT".
- Wenn Radiotextdaten empfangen werden oder wenn die Textinhalte wechseln, wird "RT" angezeigt.

DAB+-Empfang

Informationen zu DAB+ (Digital Audio Broadcasting)

Digital Audio Broadcasting ist ein digitales Sendesystem, bei dem die Audiosignale konvertiert und als digitale Signale gesendet werden. DAB+ -Inhalte werden in Form von Datengruppen in einem sogenannten Multiplex (Ensemble) ausgestrahlt, das einen oder mehrere Sender (Dienste) enthalten kann. Jeder Sender enthalt einen Primärdienst und darüber hinaus gegebenenfalls einen oder mehrere Sekundärdienste. Dadurch konnen mehrere Programme oder Dienste auf einer einzigen Frequenz gesendet werden.

Automatischer Suchlauf

Wenn das Gerät zum ersten Mal eingeschaltet wird,ucht es automatisch Radiosender und erstellt eine Senderliste. Sie können den automatischen Suchlauf erneut ausführren, wenn Sie mit dem Gerät umziehen oder wenn Sie Multiplex-Kanäle zur Senderliste hinzufugen wollen.

1 Drücken Sie TUNER, bis „DAB" im Display erscheint.

2 Drücken Sie DAB SCAN auf der Fernbedienung länger als 3 Sekunden.

Der automatische Suchlauf beginnt.

Nach dem Suchlauf:

Die Sender werden in alphanumericer Reihenfolge gespeichert, der erstige Sender auf der Liste wird ausgewählnt und über die Laatsprecher wiedergegeben.

Informationen zum Wiedergeben anderer Sender finden Sie unter Auswahlen eines Senders in der Senderliste below.

Hinweis

• Wenn kein Sender gefunden wird, entscheid „NO SIGNAL".
  Die Anzahl der empfangenen Sender (bis zu 100) wird angezeigt.

Auswahlen eines Senders in der Senderliste

Sobald ein DAB+-Sender empfangen wird, können Sie in der Senderliste einen derarin enthaltenen Sender auswahlen.

1 Drücken Sie TUNER, bis „DAB" im Display erscheint.

2 Wahrend ein DAB+-Sender empfangen wird, wahlen Sie mit TUNE + / - den gewünschten Sender aus.

3 Drücken Sie innerhalb von 10 Sekunden DAB ENTER auf der Fernbedienung, um den gewünschten Sender einzustellen.

Manuelle Sendersuche

Sie konnen manuell Senderuchen, die beim automatischen Suchlauf nicht gefunden werden. Bei schlechtem Empfang konnen Sie die Empfindlichkeit einstellen. Die manuelle Sendersuche steht nur nach dem automatischen Sendersuchlauf zur Verfugung. Führten Sie zunachst den automatischen Sendersuchlauf aus.

1 Drücken Sie TUNER, bis „DAB" im Display erscheint.

2 Drücken Sie einmal DAB SCAN.

3 Drücken Sie innerhalb von 10 Sekunden TUNE + / - ,um die DAB+-Frequenz auszuwahlen.

4 Drücken Sie innerhalb von 10 Sekunden DAB ENTER.

• Wenn der Empfang zu schlecht ist, positionieren Sie die Antenne oder das Gerät neu, um den Empfang zu verbessern.

Wechseln der Informationen im Display

Sie konnen die DAB+-Informationen im Display wechseln.

Drucken Sie die Taste DAB DISPLAY.

Mit jedem Tastendruck wechseln die Informationen im Display folgendermaßen.

Wenn, "NO SIGNAL" erscheint, können Sie mit der Taste DAB DISPLAY die Informationen im Display nicht wechseln.

[Station Name]

Der Sendername wird angezeigt. (standardmäßig eingestellt)

[Scrolling text]

Die Informationen laufen im Display durch, wenn sie vom Sender übertragen werden.

[Programme type]

Eine Beschreibung des Programmtypes, der vom Sender ausgestrahlt wird.

[Multiplex name]

Der Name des Multiplex (Ensembles), der den aktuellen Dienst bereitstellt.

[Frequency]

Die DAB+-Frequenz fur den Sender.

[Stereo mode]

Der Stereomodus wird angezeigt.

[Transfer speed]

Die Datenübertragungsgeschwindigkeit wird angezeigt.

[Signal quality]

Die Signalqualität wird als Zahl (0 - 100) angegeben.

[85-100: Gut, 70-84: Mittel, 0-69: Schlecht]

Speichern eines Senders

Sie können 10 DAB-Sender speichern und auf Tastendruck abrufen. (Senderspeicherung)

1 Stellen Sie den gewünschten DAB-Sender ein.

2 Drucken Sie MEMORY/ PROGRAM.

Die Speichernummer blinkt.

3 Drücken Sie innerhalb von 10 Sekunden PRESET + / - , um die Speichernummer auszuwahlen.

Speichern Sie die Sender nacheinander ab und beginnen Sie mit Speicherkanal 1.

4 Drücken Sie innerhalb von 10 Sekunden MEMORY/PROGRAM, um den Sender abzuspeichern.

Wenn die Speichernummer vor dem Speichern des Senders ausgeblendet wird, gehen Sie nochmals wie ab Schritt 2 erläutert vor.

5 Speichern Sie, wie in Schritt 1 - 4 erlautert,\ weitere Sender ab oderändern Sie einen\ gespeicherten Sender.

Wenn unter einer Speichernummer ein neuer Sender gespeichert wird, wird der zuvor unter dieser Nummer gespeicherte Sender gelöscht.

DAB-Frequenzlabelle (BAND III)

Frequenz Name Frequenz Name
174,928 MHz 5A 208,064 MHz 9D
176,640 MHz 5B 209,936 MHz 10A
178,352 MHz 5C 211,648 MHz 10B
180,064 MHz 5D 213,360 MHz 10C
181,936 MHz 6A 215,072 MHz 10D
183,648 MHz 6B 216,928 MHz 11A
185,360 MHz 6C 218,640 MHz 11B
187,072 MHz 6D 220,352 MHz 11C
188,928 MHz 7A 222,064 MHz 11D
190,640 MHz 7B 223,936 MHz 12A
192,352 MHz 7C 225,648 MHz 12B
194,064 MHz 7D 227,360 MHz 12C
195,936 MHz 8A 229,072 MHz 12D
197,648 MHz 8B 230,784 MHz 13A
199,360 MHz 8C 232,496 MHz 13B
201,072 MHz 8D 234,208 MHz 13C
202,928 MHz 9A 235,776 MHz 13D
204,640 MHz 9B 237,480 MHz 13E
206,352 MHz 9C 239,200 MHz 13F

Kapitel 9:

Anschlieben anderer Geräte

VORSICH

• Bevor Sie Anschlüsse vornehmen oder ändern, schalten Sie das Gerät aus und trennen Sie das Netzkabel von der Netzsteckdose.

Anschlieben von zusätzlichen Geräten

SchlieBen Sie das zusätzliche Wiedergabegerer an die Minibuchse AUDIO IN an der Vorderseite an.

• Auf diese Weise konnen Sie auf thisem Gerät Musik von iPods/iPhones/iPads wiedergeben halten, die iPod-Dock und USB-Anschluss nicht unterstützen.

1 Drücken Sie AUDIO IN zum Auswahlen der Eingangsquelle.

Wenn AUDIO IN ausgewählt wird, erscheint „AUDIO IN" im Hauptdisplay.

Hinweis

• Wenn die Minibuchse AUDIO IN mit der Kopfhörerbuchse des zusätzlichen Geräts verbunden wird, können Sie die Lautstärke these Geräts über den Lautstärkeregler am Wiedergabegerat einstellen. Wenn Sie die Lautstärke am Gerät senken und der Ton dann verzerrt ist, senken Sie versuchsweise die Lautstärke am zusätzlichen Wiedergabegerat.

Verbinden Sie die Audiobuchsen LINE IN an der Rückseite mit dem zusätzlichen Wiedergabegerät.

1 Drücken Sie zweimal AUDIO IN zum Auswahlen der Eingangsgquelle.

Wenn LINE ausgewählt wird, erscheint "LINE" im Hauptdisplay.

Kapitel 10:

Weitere Informationen

Störungsbehebung

Bei Bedienfehlern kommt es halten zu vermeintlichen Störungen oder Fehlfunktionen. Wenn Ihr Gerät nicht ordnungsgemäß festioniert, prüfen Sie die folgenden Punkte. In manchen Fälle liegt das Problem bei einem anderen Gerät. Prufen Sie die anderen Geräte und die Elektroartikel, die Sie verwenden. Wenn sich das Problem auch anhand der Checkliste unter nicht beheben lasst, wenden Sie sich für eine Reparatur an den nachsten autorisierten Pioneer-Kundendienst oder ihren Handler.

• Wenn das Gerät aufgrund äußerer Einflüsse, wie z. B. statischer Elektrizität, nicht normal Funktioniert,ziehen Sie den Netzstecker aus der Netzsteckdose und stecken Sie hijn wieder ein, damit das Gerät wieder ordnungsgemäß Funktioniert.

Allgemeine Probleme

Problem Überprüfen Abhilfemaßnahme
Bestehende Einstellungen wurden gelöscht.	Wurde das Netzkabel Herausgezogen?	Wenn das Netzkabel Herausgezogen wird, werden die bestehenden Einstellungen gelöscht.itte stellen Sie die Uhr neu ein. Wenn die Einstellungen nicht gelöscht werden sollen,ziehen Sie das Netzkabel nicht hersaus.
Lautstärkeunterschiede bei CDs, MP3, WMA,iPod/ iPhone/iPad,Tuner,AUDIO IN und LINE.	An thisem Gerät liegt kein Problem vor.	Die Lautstärke kann sich je nach Eingangsquelle und Aufnahmeformat underschieiden.
Dieses Gerätlässt sich nicht mit der Fernbedienung bedieren.	Ist die Entflammung zu groß? Die Reichweite beträgt in einem Winkel von 30° vom Fernbedienungssensor an der Vorderseite aus gesehen 7 m (Seite 5).
	Ist der Fernbedienungssensor direktem Sonnenlicht oder starkem künftlichen Licht von einer Leuchtstofffröhre o.Ä. ausgesetzt?	Die Fernbedienungssignale konnen möglichwerise nicht ordnungsgemäß empfangen werden, wenn der Fernbedienungssensor direktem Sonnenlicht oder starkem künftlichen Licht von einer Leuchtstofffröhre o.Ä. ausgesetzt ist.
	Sind die Batterien erschöpf? Tauschen Sie die Batterien aus (Seite 5).
Eine Disc{lösst sich nicht abspielen oder wird automatisch ausgeworfen.	Ist die Disc verkratzt? Discks mit Kratzern werden möglicherweise nicht abgespielt.
	Ist die Disc verschmutzt? Reinigen Sie die Disc (Seite 32).
	Befindet sich theseis Gerät in feuchter Umgebung?	Es kõnte sich Feuchtigkeit im Gerät niedergeschlagen haben. Warten Sie eine Weile, bis die Feuchtigkeit verdunst ist. Stellen Sie diese Gerät nicht in der Höhe einer Klimaanlage o.Ä. auf (Seite 32).
Ordner- oder Dateinamen werden nicht erkannt.(WMA,MP3)	Wurde die Höchstkzahl an Ordner- oder Dateinamen übersritten, die theseis Gerät erkennen kann?	Auf einer Disc konnen bis zu 255 Ordner erkannt werden. In einem Ordner konnen bis zu 999 Dateien erkannt werden. Je nach Ordnerstruktur kann theseis Gerät jedoch unter Umständen bestimmte Ordner oder Dateien nicht erkennen.
Das Gerät schaltet sich automatisch aus.		Wenn mindestens 30 Minuten lang keine Wiedergabe erfolgte und das Gerät nicht bedient wurde, schaltet es sich automatisch aus.

WenneinUSB-Speichergeratangeschlossenist

Problem Überprüfen Abhilfemaßnahme
Das USB-Speichererat wird nicht erkannt.	Ist das USB-Speichererat ordnungsgemäß angeschlossen?	Schließen Sie das Gerät korrekt an (Stecker bis zum Anschlag in die Buchse stecken).
	Ist das USB-Speichererat über einen USB-Hub angeschlossen?	Dieses Gerät unterstützt keine USB-Hubs. Schließen Sie das USB-Speichererät direkt an.
	Wird das USB-Speichererät von thisem Gerät unterstützt?	Dieses Gerät unterstützt nur Geräte der USB-Massenspeicherklasse.
		Dieses Gerät unterstützt tragbare Flash-Speicher und digitale Audiowiedergabeggeräte.
		Nur die Dateisysteme FAT16 und FAT32 werden unterstützen. Andere Dateisysteme (exFAT, NTFS, HFS usw.) werden nicht unterstützen.
		Sie konnen ein USB-Flash-Laufwerk verwenden, das USB 2.0 unterstützen
		Dieses Gerät unterstützt keine externen Festplattenlaufwerke.
	An thisem Gerät liegt kein Problem vor.	Schalten Sie das Gerät aus und wieder ein.
		Manche USB-Speichereräte werden möglicherweise nicht richtig erkannt.
Eine Datei kann nicht wiedergegeben werden.	Ist die Datei urheberrechtlich geschützt (durch DRM)?	Urheberrechtlich geschützte Dateien konnen nicht wiedergegeben werden.
	An thisem Gerät liegt kein Problem vor.	Auf einem Computer gespeicherte Dateien konnen nicht wiedergegeben werden.
		Manche Dateien konnen möglicherweise nicht wiedergegeben werden.
Ördner- oder Datenamen werden nicht einwandfrei oder gar nicht angezeigt.	Bestehen die Ordner- oder Datenamen aus mehr als 30 Zeichen?	Es konnen maximal 30 Zeichen für Ordner- und Datenamen angezeigt werden.
Ördner- oder Datenamen werden nicht in alphabetischer Reihenfolge angezeigt.	An thisem Gerät liegt kein Problem vor.	Die Reihenfolge, in der die Ordner- und Datenamen angezeigt werden, hangt von der Reihenfolge ab, in der die Ordner und Dateien auf dem USB-Speichererät aufgezeichnet wurden.
Es dauert lange, bis das USB-Speichererät erkannt wird.	Wie viel Kapazität steht auf dem USB-Speichererät zur Verfügung?	Das Laden der Daten kann lang dauern, wenn USB-Speichereräte mit hoher Kapazität angeschlossen sind (bis zu mehreren Minuten).
Das USB-Speichererät wird nicht mit Strom versorgt.	Wird AUTH ERROR im Display an der Vorderseite angezeigt? Das Speichererät wird nicht mit Strom versorgt, wenn die Leistungsaufnahme zu hoch ist.	Schalten Sie das Gerät aus und wieder ein.
		Schalten Sie das Gerät aus, trennen Sie das USB-Speichererät und schreiben Sie es wieder an.
		Wechseln Sie mit INPUT zu einem anderen Eingang und dann wieder zurück zum Eingang USB/IPod.

Wenn ein iPod/iPhone/iPad angeschlossen ist

Problem Abhilfemaßnahme
Der iPod bzw. das iPhone/iPad länger sich nicht mit der Fernbedienung bedieren.	Vergewissem Sie sich, dass der iPod bzw. das iPhone/iPad richtig angeschlossen ist (siehe Anschließen des iPod/iPhone/iPad on Seite 15).
Der iPod bzw. das iPhone/iPad länger sich nicht bedieren.	Vergewissem Sie sich, dass der iPod bzw. das iPhone/iPad richtig angeschlossen ist (siehe Anschließen des iPod/iPhone/iPad on Seite 15). Wenn sich der iPod bzw. das iPhone/iPad aufgehigt hat und deshalb nicht mehr reagiert, setzen Sie den iPod bzw. das iPhone/iPad darüber, schreibenihn bzw. es wieder an das Gerät an und versuchen es ermut.

Abspielbare Discs und Formate

Audio-CD	Handelsübliche Audio-CDs CD-Rs/-RWs/-ROMs mit Musik im CD-DA-Format
WMA	WMA-Dateien auf CD-Rs/-RWs/-ROMs oder USB-Speicherveräten
MP3	MP3-Dateien auf CD-Rs/-RWs/-ROMs oder USB-Speicherveräten

• Nur finalisierte Discs können abgespielt werden.
• Discs, die im Modus Packet Write (UDF-Format) bespielt wurden, sind mit diesen Gerät nicht kompatibel.
• Nur Discs, die mit ISO9660 Stufe 1, Stufe 2 und Joliet bespielt wurden, können wiederergegeben werden.
• Mit DRM (Digital Rights Management - digitale Rechteverwaltung) geschützte Dateien können nicht wiederergegeben werden.
• In dieser Anleitung erwähnte Firmen- und Produktnamen sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Firmen.

Hinweis

• Dieses Gerat unterstutz keine Multisession-Discs oder Multiborder-Aufnahmen.
• Bei Multisession/Multiborder-Aufnahmen werden Daten auf einer einzigen Disc in zwei oder mehr Sitzungen/Borders aufgezeichnet. Eine „Sitzung" oder ein „Border" ist eine Aufnahmeinheit, die aus einem vollständigen Satz Daten vom Lead-in bis zum Lead-out besteht.

Hinweis zu kopiergeschützten CDs

Dieses Gerät entspricht den Spezifikationen des Audio-CD-Formats. Dieses Gerät unterstützt bei Discs, die nicht diesen Spezifikationen entsprechen, keine Wiedergabe-und sonstigen Funktionen.

Unterstützte Audiodateiformate

• Dieses Gerat unterstützt keine verlustfreie Codierung.

Sicherheitshinweise

Transportieren these Geräts

Wenn Sie diesen Gerät transportieren, vergewissem Sie sich unbedingt zuerst, dass keine Disc eingelegt und kein iPod/ iPhone/iPad angeschlossen ist. Drücken Sie dann STANDBY/ON, warten Sie, bis „STAND BY" im Hauptdisplay ausgebrendet und das Gerät ausgeschaltet ist, undziehen Sie das Netzkabel hersa. Es kann zu Schädenkommen, wenn eine Disc eingelegt oder ein anderes Gerät an den USB-Anschluss oder die Minibuchse AUDIO IN angeschlossen ist und das Gerät transportiert oder umgestellt wird.

Aufstellort

• Wahlen Sie eine stabile Fläche in der Höhe des Fernsehgeräts oder der Stereoanlage, die mit dieser Gerät verwendet werden sollen.
• Stellen Sie these Gerät nicht auf ein Fernsehgerät oder einen Farbmonitor. Stellen Sie es auch nicht in die Näre von Kassettendecks und anderen Geräten, die empfindlich auf Magnetfelder reagieren.

Stellen Sie das Gerät nicht an Orten auf, an denen es folgenden Bedingungen ausgesetzt ist:

• Direktem Sonnenlicht
• Feuchtigkeit oder unzureichender Belüftung
• Extremer Hitze
• Erschütterungen
• Übermäßig viel Staub oder Zigarettenrauch
• Ruß, Dampf oder Hitze (Küchen usw.)

Stellen Sie nichts auf diesen Gerät

Stellen Sie keinerlei Gegenstände auf diesen Gerät

Decken Sie die Luftungsöffnungen nicht ab.

Verwenden Sie these Gerät auf keinen Fall auf einem dicken Teppich, Bett, Sofa oder in ein Tuch eingewickelt usw. Andernfalls kann die Wärme nicht abgeleitet werden, was zu Schäden führt.

Schützen Sie das Gerät vor Hitze.

Stellen Sie das Gerät nicht auf einen Verstärker oder ein anderes Gerät, das Hitze erzeugt. Wenn Sie das Gerät in einem Rack aufstellen, stellen Sie es in das Fach unter dem Verstärker, um es vor der abgegebenen Wärme des Verstärkers oder anderer Audiogeräte zu schützen.

• Schalten Sie das Gerät aus, wenn Sie es nicht benutzen.
• Bei eingeschalteten Gerät sind je nach Art der Signale möglicherweise Streifenmuster auf einem Fernsehschirm in der Höhe zu setzen oder der Ton von Radiosendungen ist gestört. Schalten Sie das Gerät in thisem Fall aus.

Hinweis zur Feuchtigkeitskondensation

Wenn das Gerät unvermittelt aus einer kalten in eine warme Umgebung gebracht wird (beispelsweise im Winter) oder in dem Raum, in dem es aufgestellt ist, die Raumtemperatur nach dem Einschalten der Heizung plötzlich ansteigt usw., konnen sich im Gerät (auf betriebswichtigen Bauteilen und der Linse) Wassertröpfchen (Feuchtigkeit) niederschlagen. Wenn sich Feuchtigkeit niedergeschlagen hat, Funktioniert theses Gerät nicht einwandfrei und die Wiedergabe ist nicht möglich. Lassen Sie ces deses Gerät bei Zimmertemperatur 1 bis 2 Stunden lang (je nach der Menge an kondensiertem Wasser) eingeschaltet stehen. Nach dem Verdunsten der Feuchtigkeit ist die Wiedergabe wieder möglich. Feuchtigkeit kann sich auch im Sommer niederschlagen, wenn ces des Gerät direkt dem Luftstrom einer Klimaanlage ausgesetzt wird. Stellen Sie das Gerät in thisem Fall an einer anderen Stelle auf.

Reinigen des Geräts

Ziehen Sie vor dem Reinigen das Netzkabel aus der Netzsteckdose.
- Reinigen Sie diesen Gerät mit einem weichen Tuch. Bei hartnackigen Verunreinigungen losen Sie ein Teil Neutralreiniger in 5 bis 6 Teilen Wasser, befeuchten damit ein weiches Tuch, wringen es gut aus, reinigen das Gerät und wischen es danach mit einem weichen, trockenen Tuch ab.
- Verwenden Sie keine Mittel wie Alkohol, Verdünner, Benzin, Insektizide usw., da sich andernfalls die Beschichtung oder der Lack ablösen besteht. Außer dem kann die Gehäuseoberfläche beschädigt werden, wenn das Gerät langere Zeit mit Gummi- oder Vinylprodukten in Berührung kommt.
- Bei chemisch imprägnierten Reinigungstüchern o. Ä. lessen Sieitte die dazugehörigen Sicherheitschinweise sorgfältig durch.

Reinigen der Linse

• Bei normalem Gebrauch verschmutzt die Linse des Gerats nicht. Sollete es davon nach wegen Staub oder Verunreinigungen auf der Linse zu Fehlfunktionenkommen, wenden Sie sich an den nachsten autorisierten Pioneer-Kundendienst. Im Handel sind bereits Linsenreinigungsmittel für Player erhältlich, aber deren Gebrauch ist nicht zu empfehlen, da bei manchen die Linse beschädigt werden können.

Umgang mit Discs

Aufbewahrung

Bewahren Sie Discs immer in ihrer Hülle und vertical aufgestellt auf und schützen Sie sie vor Hitze, Feuchtigkeit, direktem Sonnenlicht und extremer Käte.
- Lesen Sieitte die Sicherheitshinweise zur Disc durch.

Reinigen von Discs

• Fingerabdrücke oder Staub auf einer Disc können die Wiedergabe unwilling machen. Säubern Sie die Disc in thisem Fall mit einem Reinigungstuch o. A. und wischen Sie damit voninnen nach außen. Verwenden Sie kein verschmutztes Reinigungstuch.

• Verwenden Sie keine flüchtigen Lösungsmittel wie Benzin oder Verdünner. Verwenden Sie auch keine Schallplatten-Sprays oder Antistatikmittel.
• Bei hartnackigen Verunreinigungen befeuchten Sie ein weiches Tuch mit Wasser, wringen es gut aus, reinigen die Disc und entfern den die Feuchtigkeit danach mit einem trockenen Tuch.
• Verwenden Sie keine beschädigten (zerkratzten oder veriformten) Discs.
• Achten Sie darauf, dass die bespiefte Seite von Discs nicht zerkratzt oder verschmutzt wird.
• Bringen Sie kein Papier und keine Aufkleber auf Discs an. Andernfalls konnen sich die Discs so verformen, dass sie nicht mehr abgespielt werden konnen. Beachten Sie außerdem, dass bei Leih-Discs halten Klebstoff unter dem Aufkleber austritt. Vergewissern Sie sich, dass kein Klebstoff um den Rand des Aufklebers zu erkennen ist, bevor Sie eine Leih-Disc einlagen.

Hinweis zu Discs mit ungewöhnlichen Formen

Discs mit ungewöhnlichen Formen (wie z. B. herzförmige oder sechseckige Discs usw.) können mit thisem Gerät nicht wiederergegeben werden. Versuchen Sie nicht, solche Discs abzuspielen. Andernfalls konnte das Gerät beschädigt werden.

Hinweis zum iPod/Phone/iPad

Made for

iPod

iPhone

iPad

"Made for iPod", "Made for iPhone" und „Made for iPad" bedeuten, dass elektronisches Zubehör speziell für den Anschluss an einen iPod bzw. ein iPhone oder iPad konzipiert und vom Entwickler entsprechend den Leistungsstandards von Apple getestet wurde. Apple übernimmt keine Garantie für die Funktionsfähigkeit theses Geräts bzw. die Einhaltung von Sicherheitsstandards.itte beachten Sie, dass die Verwendung these Zubehörs mit einem iPod, iPhone oder iPad die Qualität von Funkverbindungen beeinträchtigen kann.

iPad, iPhone, iPod, iPod nano und iPod touch sind in den USA und anderen Ländern eingetragene Markenzeichen der Apple, Inc.

Zurücksetzen aller Einstellungen auf die Standardwerte

Gehen Sie wie im Folgenden erläutert vor, um alle Einstellungen auf ihre Standardwerte zurückzusetzen.

1 Schalten Sie das Gerät mit STANDBY/ON ein.

2 Drücken Sie zum Auswahlen des CD-Eingangs CD auf der Fernbedienung oder mehrmals INPUT am Hauptgerät.

3 Öffnen Sie mit OPEN/CLOSE das Disc-Fach.

4 Halten Sie gedrückt und drucken Sie STANDBY/ON.

Verwenden Sie dazu die Tasten an der Oberseite des Geräts. "DEFAULT" wird angezeigt, solange die Einstellungen zurückgesetzt werden. Das Gerät schaltet sich aus.

Technische Daten

- Veränderer

RMS-Ausgangsleistung: 15 W + 15 W

(1 kHz, 10% gesamte harmonische Verzerrung, 8Ω)

- Tuner (X-HM21DAB, X-HM11DAB)

Frequenzbereich (UKW). 87,5 MHz bis 108 MHz

Frequenzbereich (DAB) .174,928 MHz bis 239,200 MHz

Antenneneingang (DAB/UKW) .75Ω, unsymmetrisch

Tuner (X-HM11)

Frequenzbereich (UKW). 87,5 MHz bis 108 MHz

Antenneneingang (UKW). 75Ω, unsymmetrisch

Frequenzbereich (AM) .522 kHz bis 1.620 kHz

Antenne (AM) Ringantenne

- Verschiedenes

USB-Anschluss (X-HM21DAB) 5V,2,1 A

USB-Anschluss (X-HM11DAB, X-HM11). 5 V, 500 mA

Stromquelle . . . 220 V bis 240 V Wechselstrom, 50 Hz/60 Hz

Leistungsaufnahme

Eingeschaltet (X-HM21DAB) .30 W

Eingeschaltet (X-HM11DAB, X-HM11) 21 W

Im Standby-Modus. maximal 0,5 W

Abmessungen. 215 mm x 95 mm x 315 mm (B/H/T)

Gewicht (ohne Verpackung). 2,0 kg

Lautsprecher (S-HM21DAB)

Magnetisch abgeschirmtes Lautsprechersystem

Typ

2-Wege-Lautsprechersystem

Hochtöner 5 cm

Tieftoner 10~cm

Maximale Belastbarkeit 15 W

Impedanz 8Ω

Abmessungen. .130 mm x 211,5 mm x 240 mm (B/H/T)

Gewicht je 2,0 kg

- Lautsprecher (S-HM11DAB, S-HM11)

Magnetisch abgeschirmtes Laufsprechersystem

Typ

2-Wege-Lautsprechersystem

Piezoelektrischer Hochtoner

Tieftoner 10 cm

Maximale Belastbarkeit 15 W

Impedanz 8Ω

Abmessungen. .130 mm x 212 mm x 228.5 mm (B/H/T)

Gewicht je 2,0 kg

Zubehör

Fernbedienung 1

AAA-Batterien (R03) 2

AM-Antennenkabel (X-HM11) 1

UKW-Wurfantenne (X-HM11) 1

DAB/UKW-Wurfantenne (X-HM21DAB, X-HM11DAB), . . . 1

Netzkabel

iPad-Ständer (nur X-HM21DAB)

Garantiekarte

Bedienungsanleitung (diese Anleitung)

Hinweis

Die technischen Daten gelten bei einer Betriebsspannung von 230 V.
- Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.

Alle Rechte vorbehalten.

ATTENTION :

POUR EVITER TOUT RISQUE D' ELECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRÈRE). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTERIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

D3-4-2-1-1_B1_Fr

AVERTISSEMENT
