STD777ES - AV-Receiver SONY - Kostenlose Bedienungsanleitung

Produkttyp	DAB/FM/AM-Tuner
Stromversorgung	230 V AC, 50/60 Hz
Voreinstellungen	Bis zu 99 Sender (DAB, FM, AM)
DAB-Empfang	Band-III (174 – 240 MHz) und L-Band (1452 – 1491 MHz)
FM-Empfang	87,5 – 108,0 MHz
AM-Empfang	MW (522 – 1611 kHz), LW (144 – 288 kHz)
Digitalfilter	4 Modi: Standard, Klar, Einheitlich, Fein
RDS (Radio Data System)	Ja (FM)
EON (Enhanced Other Networks)	Verkehrsüberwachung, Nachrichten, Wetter
Digitale Ausgänge	Optisch und koaxial (48 kHz)
Analogausgang	RCA (Audiokabel im Lieferumfang)
FM-Antenne	75 Ω, IEC-Stecker (männlich)
AM-Antenne	Rahmenantenne (im Lieferumfang)
DAB-Antenne	75 Ω, F-Buchse (weiblich)
Reinigung und Pflege	Weiches Tuch mit mildem Reinigungsmittel. Keine Lösungsmittel verwenden.
Sicherheit	Vor Reinigung Netzstecker ziehen. Nicht Regen oder Feuchtigkeit aussetzen.
Mitgeliefertes Zubehör	Audiokabel, AM-Rahmenantenne, FM-Drahtantenne, DAB-Drahtantenne, Fernbedienung, Batterien R6 (AA)

Häufig gestellte Fragen - STD777ES SONY

Wie speichere ich DAB- und FM-Sender automatisch?

Verwenden Sie die Funktion Auto-betical Select: Drücken Sie MENU, drehen Sie TUNING/SELECT bis "AUTO-BETICAL Audio Only" (oder "Audio & Data"), dann drücken Sie ENTER. Der Tuner sucht und speichert bis zu 99 Sender.

Warum gibt es keinen Ton?

Überprüfen Sie, ob die Antennen angeschlossen sind und der Verstärker auf TUNER eingestellt ist. Bei DAB-Empfang, wenn "DATA" angezeigt wird, sendet der Sender Daten und kein Audio. Warten Sie auf eine Audioübertragung.

Wie verwende ich die RDS-Funktion?

Stellen Sie einen FM-Sender ein. Wenn er RDS-Daten sendet, werden die RDS-Anzeige und der Sendername angezeigt. Sie können durch Drücken von DISPLAY zusätzliche Informationen anzeigen.

Was tun, wenn der FM-Empfang schlecht ist?

Versuchen Sie, den Antennendämpfer zu aktivieren (MENU > ANTENNA ATTENUAT auf ON) oder die IF-Bandbreite zu reduzieren (MENU > IF BANDWIDTH auf NARROW). Sie können auch die Antenne bewegen oder eine Außenantenne installieren.

Wie benenne ich einen voreingestellten Sender?

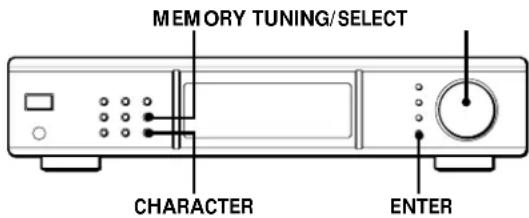

Stellen Sie den Sender ein, drücken Sie CHARACTER, drehen Sie TUNING/SELECT, um ein Zeichen auszuwählen, drücken Sie erneut CHARACTER, um zum nächsten zu gelangen. Nachdem der Name eingegeben wurde (max. 16 Zeichen), drücken Sie MEMORY und dann ENTER.

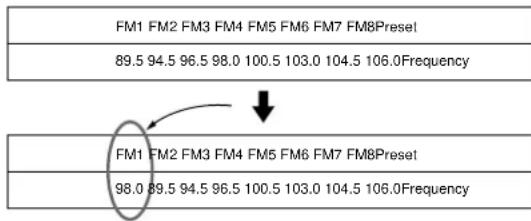

Wie organisiere ich die Voreinstellungen?

Drücken Sie MENU, drehen Sie TUNING/SELECT, um MOVE PRESET (verschieben), ERASE PRESET (löschen) oder ALPHABETICAL PRESET SORT (alphabetische Sortierung) auszuwählen. Bestätigen Sie mit ENTER und folgen Sie den Anweisungen.

Wie verwende ich den Digitalfilter?

Drücken Sie MENU, wählen Sie "DIGITAL FILTER", wählen Sie den Modus (STD, Type1, Type2, Type3) mit TUNING/SELECT, dann ENTER. Sie können auch die Taste DIGITAL FILTER auf der Fernbedienung verwenden.

Was bedeutet die Meldung 'EEPROM R/W ERROR'?

Dies weist auf ein Problem mit dem internen Speicher hin. Setzen Sie die Voreinstellungen zurück, indem Sie den Tuner ausschalten und dann wieder einschalten, während Sie die Tasten ENTER und DAB gedrückt halten. Die Sender müssen neu programmiert werden.

Kann ich vom Tuner aufnehmen?

Ja, über den digitalen Ausgang (optisch oder koaxial) an einen MD- oder DAT-Rekorder. Beachten Sie, dass der digitale Ausgang nur DAB-Signale (48 kHz) liefert. Für FM/AM verwenden Sie den analogen Ausgang.

Wie setze ich alle Werkseinstellungen zurück?

Schalten Sie das Gerät aus und dann wieder ein, während Sie die Tasten ENTER und DAB gedrückt halten. Alle Einstellungen (Voreinstellungen, Namen usw.) werden gelöscht.

BEDIENUNGSANLEITUNG STD777ES SONY

Bedienungsanleitung DE

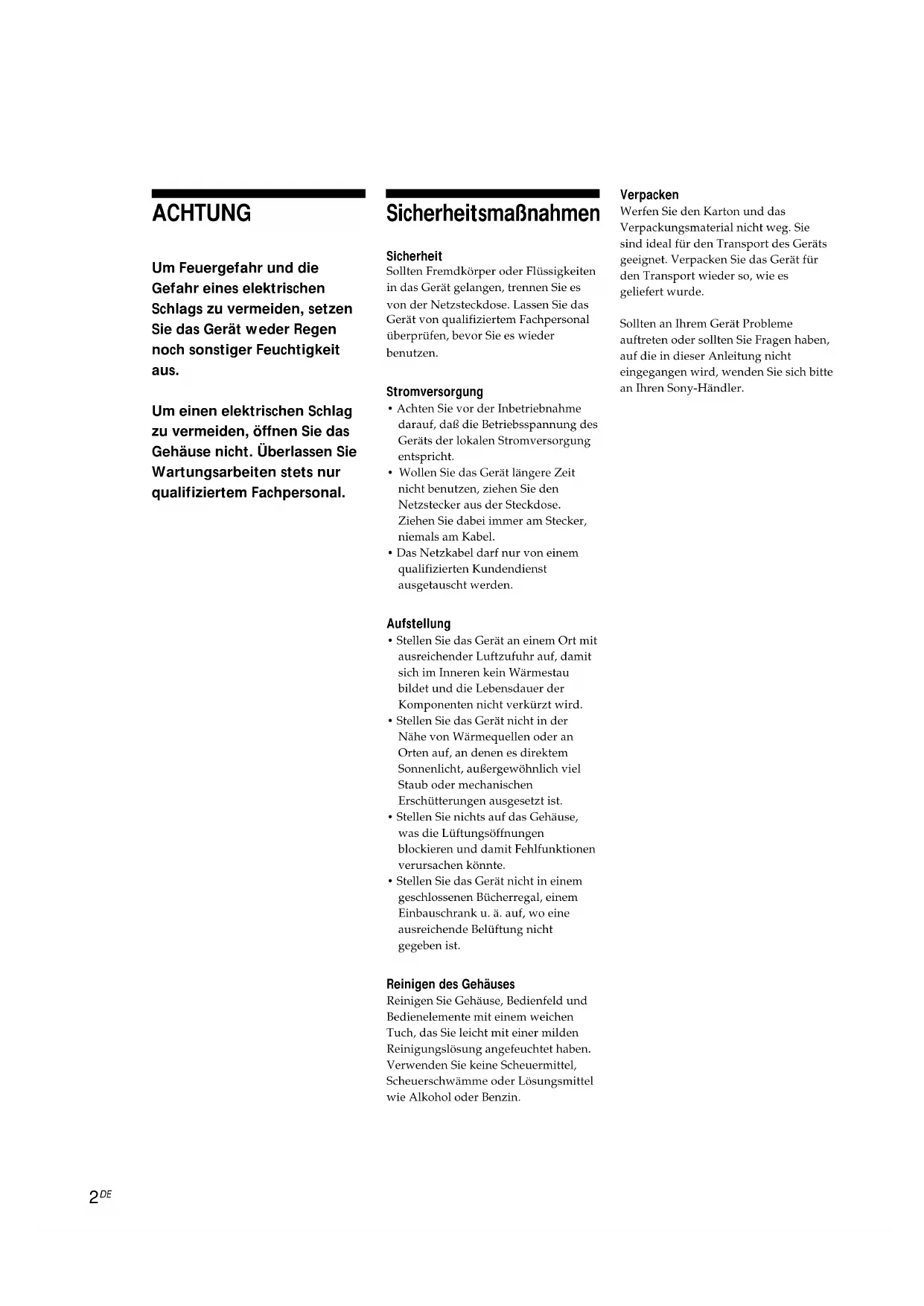

Um Feuerergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um einen elektrischen Schlag zu vermeiden, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

Sicherheitsmaßnahmen

Sicherheit

Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.

Stromversorgung

• Achten Sie vor der Inbetriebnahme daraufauf, daß die Betriebsspannung des Geräts der lokalen Stromversorgung entspricht.
• Wollen Sie das Gerät längerere Zeit nicht benutzten, ziehen Sie den Netzstecker aus der Steckdose. Ziehen Sie darauf immer am Stecken niemals am Kabel.
• Das Netzkabelarf nur von einem qualifizierten Kundendienst ausgetauscht werden.

Aufstellung

• Stellen Sie das Gerät an einem Ort mit ausreichender Luftzufuhr auf, damit sich im Inneren kein Wärnestau bildet und die Lebensdauer der Komponenten nicht verkürzt wird.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen oder an Orten auf, an denen es direktem Sonnenlicht, außergewöhnlich viel Staub oder mechanischen Erschüttungen ausgesetzt ist.
• Stellen Sie nichts auf das Gehäuse, was die Luftungsöffnungen blockieren und damit Fehlfunktionen verursachen können.
• Stellen Sie das Gerät nicht in einem geschlossenen Bucherregal, einem Einbauchrank u.ä. auf, wo eine ausreichende Belüftung nicht gegeben ist.

Reinigen des Gehäuses

Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeucht haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

Verpacken

Wcrfen Sic den Karton und das Verpackungsmaterial nicht weg. Sie sind ideal für den Transport des Gerats geeignet. Verpacken Sie das Gerat für den Transport wieder so, wie es geliefert wurde.

Sollten an Ihrem Gerat Probleme auftreten oder sollen den Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sichitte an ihren Sony-Handler.

Willkommen!

Danke, daß Sie sich für einen DAB-/UKW-/AM-Tuner von Sony entschieden haben. Lesen Sie diese Anleitung vor Inbetriebnahme des Geratsitte genau durch, und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.

Zu dieser Bedienungsanleitung

Konventionen in dieser Anleitung

• Die Anweisungen in dieser Anleitung beziehen sich auf die Bedienelemente am Tuner.

Sie konnen jedoch auch die Bedienelemente auf der

Fernbedienung verwenden, sofern sie die gleiche oder eine ähnliche Bezeichnung tragen wie die Bedienelemente am Tuner.

• In dieser Bedienungsanleitung werden folgende Symbole verwendet:

Gibt an, daß Sie für die betreffende Funktion die Fernbedienung verwenden können.

Kennzeichnet Hinweise und Tips, mit denen Hilfe sich eine Funktion leichter ausführten laft.

Demo-Modus

Sie konnen die Demo starten, indem Sie "DEMONSTRATION" aus dem Menu MENU wahlen. Wenn Sie den DemoModus ausschalten wollen, schalten Sie den Tuner aus und dann wieder ein.

INHALTSVERZEICHNIS

Vorbereitungen

Auspacken 4

Anschlieben des Gerats 4

Auswahlen der deutschen Anzeigen 7

Automatisches Speichern von DAB-/UKW-Sendern

(Funktion "Auto-betical Select") 8

Grundfunktionen

Einstellen gespeicherter Radiosender 9

Weitere Tuner-Funktionen

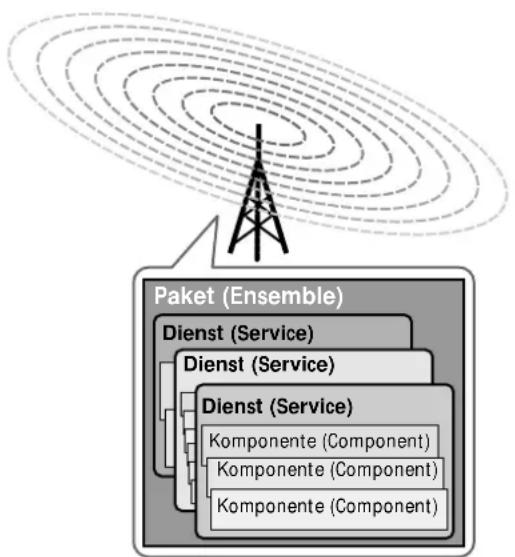

Ubersicht über DAB 10

Einstellen von Sendern 10

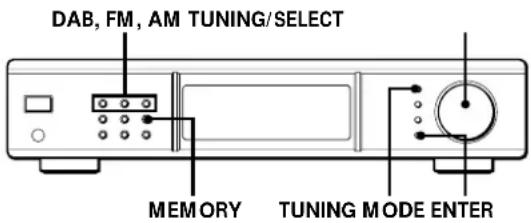

Manuelles Speichern von Sendern 11

Eingeben eines Namens für gespeicherte Sender 12

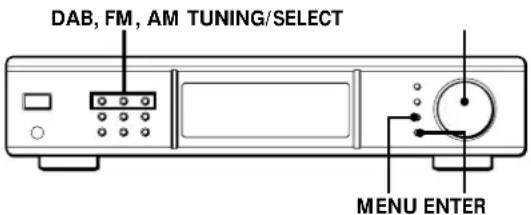

Sortieren der gespeicherten Sender 13

Das Radiodatensystem (UKW-RDS) 14

Empfangen von Verkehrsinformationen, Nachrichten oder Wettervorhersagen (RDS EON/DAB-Durchsagen) 14

Suchen eines Senders nach dem Programmtyp (PTY) 15

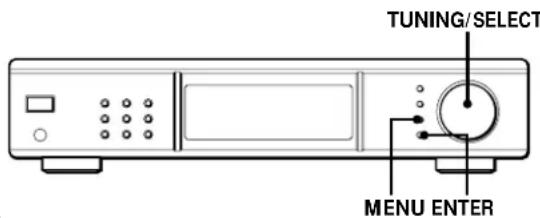

Der Digitalfilter 16

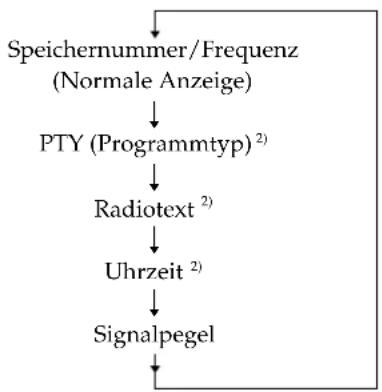

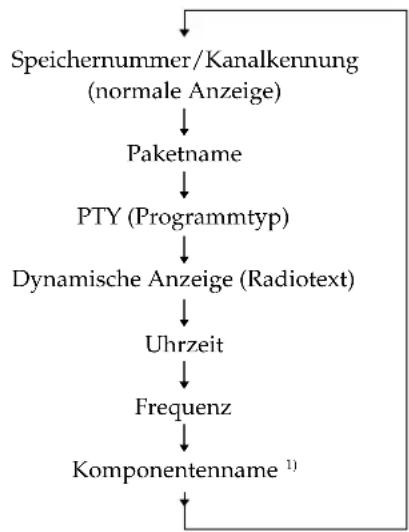

Das Display 17

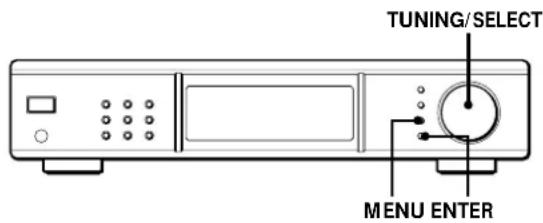

Das Menusystem 18

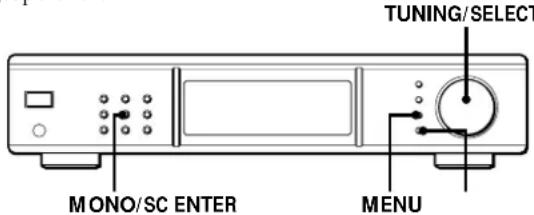

Tips fur betteren UKW-Empfang 18

Weitere Informationen

Störungsbehebung 19

Technische Daten 20

Auspacken

Überprüfen Sieitte,ob folgende Teile mit dem Tuner gefleert wurden:

• Audiokabel (1)
  AM-Ringantenne (1)
  UKW-Wurfantenne (1)
  DAB-Wurfantenne (1)
  Fernbedienung (1)
  R6-Batterien der Gröbe AA (2)

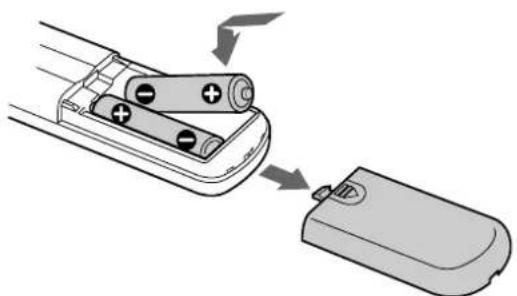

Einlagen von Batterien in die Fernbedienung

Sie konnen these Gerät mit der mitgelieferten Fernbedienung steuern. Legen Sie zwei R6-Batterien (Größe AA) polaritätsrichtig (Pluspol in Richtung "+" Minuspol in Richtung "--) ein. Wenn Sie die Fernbedienung benutzen, richten Sie sie auf den Fernbedienungssensor R an thisem Gerät.

Wann mussen die Batterien ausgetauscht werden?

Unter normalen Bedingungen halten die Batterien etwas sechs Monate. Wenn sich der Tuner nicht mehr mit der Fernbedienung steuern laßt, ersetzen Sie beiden Batterien durch neue.

Hinweise

• Setzen Sie die Fernbedienung weder großer Hitze noch Feuchtigkeit aus.
• Lassen Sie keine Fremdkörper in das Gehäuse der Fernbedienung fallen. Achten Sie darauf besonders beim Austauschen der Batterien.
• Setzen Sie die Fernbedienung keinem direkten Sonnen oder Lampenlicht aus. Dies konnte zu einer Fehlfunktion führen.
• Wenn Sie die Fernbedienung längerere Zeit nicht benutzten wollen, nehmen Sie die Batterien hereaus, damit nicht durch auslaufende oder korrodierte Batterien Schaden entstehen.

Anschlieben des Geräts

Vorbereitungen

• Schalten Sie unbedingt alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen.
• Schlieben Sie das Netzkabel erst an, wenn alle anderen Anschüsse vorgenommen wurden.
• Stecken Sie die Stecker fest in die Buchsen. So vermeiden Sie Störgeräusche.
• Wenn Sie Audiokabel anschließen, achten Sie daraufuf, die farbcodierten Stecker mit den richtigen Buchsen zu verbinden: Weiß (links) zu Weiß und Rot (rechts) zu Rot.

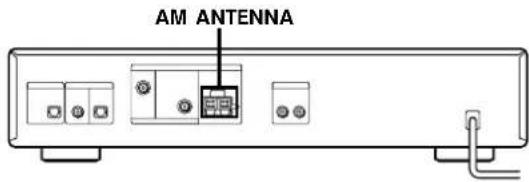

Anschlieben der AM-Antenne

In thisem Abschnitt wird erläutert, wie Sie die mitgelieferte AM-Ringantenne anschlieben. In der Abbildung unter sehen Sie, wo sich die Anschlüsse AM ANTENNA bereits befinden.

Wasistdazuerforderlich?

AM-Ringantenne (mitgeliefert) (1)

1 Wickeln Sie 2 Rahmenlängen der umflochtenen Antennenzuleitung vom Antennenrahmen ab. Achten Sie daraufuf, nur den umflochtenen Abschnitt der Antennenzuleitung abzuwickeln. Wickeln Sie nicht mehr als 2 Längen der Antennenzuleitung ab. Achten Sie außerdem daraufuf, die Umflechtung der Antennenzuleitung nicht aufzulosen.

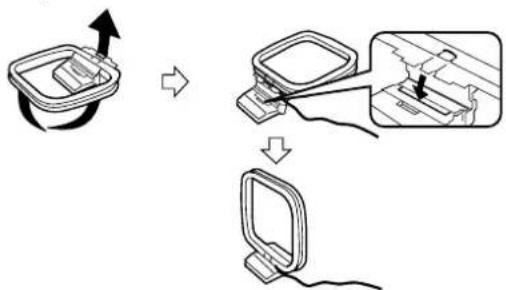

2 Setzen Sie die mitgelieferte Antenne wie unter dargestellt zusammen.

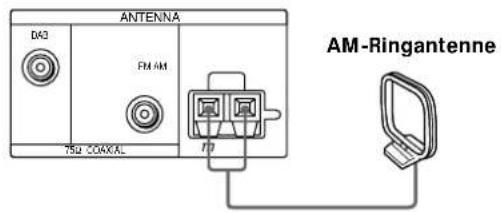

3 Schlieben Sie die AM-Ringantenne an die Anschlasse AM an der Rückseite these Gerats an.

UKW-Außenantenne (nicht mitgeliefert) (1) und 75-Ohm-Koaxialkabel mit weiblichem IEC-Anschluß (nicht mitgeliefert) (1)

Schlieben Sie die mitgelieferte UKW-Wurfanterne oder eine UKW-Außenantenne (nicht mitgeliefert) an den Anschluß FM an der Rückseite thises Geräts an.

4 Richten Sie die Antenne für einen optimalen Empfang aus.

Die AM-Ringantenne kann aufgrund ihres Richtvermögens Signale aus bestimmten Richttungen better empfangen als aus anderen. Richten Sie die Antenne so aus, daß der Empfang optimal ist.

Wenn beim Aufnehmen von AM-Programmen Heultone (Schwebungsstörungen) zu horen sind, richten Sie die AM-Ringantenne so aus, daß die Störgeräutsche verschwinden.

In einem Gebäude aus verstärktem Beton oder mit einem Stahlrahen ist einGreater Empfang unter Umständen nicht möglich, da die Radiowellen innen schwacher werden. In thisem Fall empflicht es sich, eine gesondert erhältte Antenne anzuschließlich.

Sender mit schwachen Signalen

Richten Sie die Ringantenne neu aus, während Sie versuchen, den Sender einzustellen. Wenn Sie die mitgelieferte AM-Ringantenne in die Naha eines Fensters stellen, verbessert sich die Empfangsqualität.

Anschlieben der UKW-Anteenne

Mit einer UKW-Außenantenne laßt sich die Tonqualität von UKW-Programmen verbessern. Es empfeht sich, die mitgelieferte UKW-Wurfantenne nur vorübergehend zu verwenden, bis Sie eine UKW-Außenantenne anschlieben. In der Abbildung unter sichen Sie, wo sich der Anschluß FM ANTENNA besteht.

Was ist dazu erforderlich?

UKW-Wurfantenne (mitgeliefert) (1)

UKW-Außenantenne

Anschlieben der DAB-Antenne

Mit einer DAB-Außenanterne laßt sich die Tonqualität von DAB-Programmen verbessern. Es empfeht sich, die mitgelieferte DAB-Wurfanterne nur vorübergehend zu verwenden, bis Sie eine DAB-Außenanterne anschließen. In der Abbildung unter shaken Sie, wo sich der Anschluß DAB ANTENNA genau befindet.

Wasistdazuerforderlich?

DAB-Wurfantenne (mitgeliefert) (1)

• DAB-Außenantenne (nicht mitgeliefert) (1) und 75-Ohm-Koaxialkabel mit mönnlichem F-Anschluß (nicht mitgeliefert) (1)

Vorbereitungen

Schlieben Sie die mitgelieferte DAB-Wurfantenne oder eine DAB-Außenantenne (nicht mitgeliefert) an den Anschluß DAB an der Rückseite dieser Geräts an.

DAB-Wurlfantenne

an DAB-AuBenantenne

Anschlieben eines Massedrahts

Wenn Sie eine Außenantenne anschlieben, schlieben Sie zum Schutz vor Blitzen neben der AM-Ringantenne einen Massedraht (nicht mitgeliefert) an den Anschluß AM ANTENNA mit der Kennzeichnung an.

Anschlieben eines Verständers

Schlieben Sie den Tuner an einen Verständner an.

Schalten Sie unbedingt beide Geräte vor dem

Anschlieben aus. In der Abbildung unter sehen Sie, wo sich die Anschlüsse bereits befinden.

Welche Kabel sind dazu erforderlich?

• Audiokabel (mitgeliefert) (1)

Steen Sie die weißen Stecker in die weißen Buchsen (L) und die roten Stecker in die roten Buchsen (R).

Stecken Sie die Stecker ganz in die Buchsen. Bei losen Verbindungen kann es zu Störgeräuschen kommt.

Anschlieben an ein MD- oder DAT-Gerät

In this Abschnitt wird erläutert, wie Sie den Tuner für Digital-digital-Aufnahmen an ein DAT-Deck oder einen MD-Recorder anschließen. Mit dieser Verbindung können Sie beim Aufnahmen von digitalen DAB-Sendungen eine optimale Tonqualität erzielen, auch wenn Sie die Aufnahme über die analogen Ausgänge wiedergeben. In der Abbildung unter themselves, wo sich die Buchsen besteht.

DAB DIGITAL OUT

Welche Kabel sind dazu erforderlich?

• Digitales optisches Kabel (nicht mitgeliefert) (1)

• Digitales Koaxialkabel (nicht mitgeliefert) (1)

Digitales optisches Kabel

ST-D777ES DAT/MD

Digitales Koaxialkabel

ST-D777ES DAT/MD

Hinweise

• Bei MD-Recordern, die eingespeiste digitale Audiosignale mit 48 kHz nicht verarbeiten konnen, konnen Sie die digitalen Signale von den Buchsen DIGITAL OUT nicht wiedergeben und nicht aufnahmen.
• An der Buchse OPTICAL befindet sich eine Abdeckung, die sich entfernen laßt. Stecken Sie den Stecker in die Buchse.

Anschlieben des Netzkabels

Schlieben Sie das Netzkabel an eine Netzsteckdose an, nach dem Sie alle anderen Verbindungen hergestellt haben.

an eine Netzsteckdose

Auswahlen der deutschen Anzeigen

Sie konnen als Sprache für die Anzeigen Englisch oder Deutsch auswahlen. Werkseiteig ist Englisch eingestellt. Um die Anzeigen in Deutsch anzeigen zu halten, gehen Sie wie im folgenden erläutert vor.

POWER TUNING/SELECT
MENU ENTER

1 Schalten Sie den Tuner mit der Taste POWER ein.
2 Drucken Sie MENU.
3 Drehen Sie TUNING/SELECT, so daß "DISPLAY LANGUAGE to German" erscheint.
4 Drucken Sie ENTER.

"Deutsch gewählt" erscheint im Display.

So wechseln Sie wieder zu Englisch zurück

Wahlen Sie in Schritt 3 oben die Option "AUSGABE SPRACHE English?". Wenn Sie danach in Schritt 4 ENTER drücken, erscheint "English Selected" im Display.

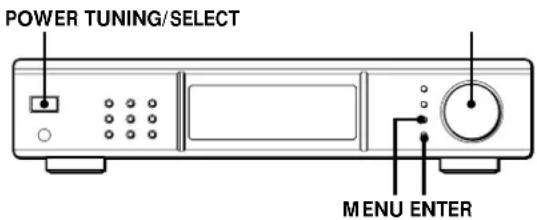

Automatisches Speichern von DAB-/UKW-Sendern (Funktion "Auto-betical Select")

Mit der Funktion "Auto-betical Select" konnen Sie automatisch insgesamt bis zu 99 DAB- und UKW-Sender speichern. Dabei werden die Sender, verteil auf die einzelnen Frenzbereiche, in alphabetischer Reihenfolge gespeichert. Das Gerät sorgt damit, daß bei dieser Vorgang kein Sender zweimal gespeichert wird. "Auto-betical Select" speichert außer dem nur die Sender mit den stärksten Sendesignalen. Wenn Sie DAB-, UKW- oder AM-Sender (MW und LW) einzeln speichern wollen, schlagen Sieitte unter "Einstellen von Sendern" auf Seite 10 und "Manuelles Speichern von Sendern" auf Seite 11 nach.

Überprüfen Sie als erstes folgenden:

• DAB-, UKW- und AM-Antennen müssen wie auf Seite 4 und 5 erlautert an den Tuner angeschlossen sein.

1 Drehen Sie die Lautstärke am Veränder herunter, schalten Sie dann den Veränder ein, und wahlen Sie den Modus TUNER aus.
2 Schalten Sie den Tuner mit der Taste POWER ein.
3 Drucken Sie MENU.
4 Drehen Sie TUNING/SELECT, so daß "AUTO-BETICAL Audio Only" erscheint.
5 Drucken Sie ENTER.

Der Tuner durchsucht alle DAB- und UKW-Sender im Sendegebiet.
Dabei erscheint "Now AUTO-BETICAL" im Display.

Bei DAB- und UKW-RDS-Sendern überprüft der Tuner zunachst, welche Sender dasselseb Programm ausstrahlen, und speichert nur den Sender mit den starksten Sendesignalen. Die ausgewählten DAB- und UKW-RDS-Sender werden alphabetisch nach ihrem Programmdienstnamen sortiert, und es wird ihren innerhalb ihres Sendefrequenzbereichs eine Nummer ab 1 zugeordnet. Naheres zu DAB und UKW-RDS finden Sie auf Seite 10 (DAB) bzw. 14 (UKW-RDS).

Normalen UKW-Sendern wird ebenfalls eine Speichernummer zugeordnet, und sie werden nach den UKW-RDS-Sendern gespeichert. Sie konnen in allen Sendefrequenzbereichen insgesamt bis zu 99 Sender speichern.

Wenn der Sendersuchlauf beendet ist, blinkt "AUTO-BETICAL End" im Display.

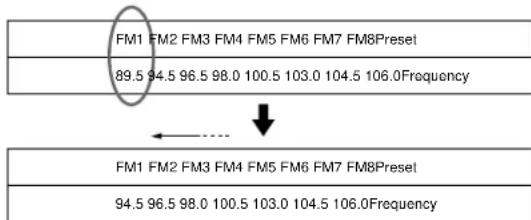

So können Sie einen gespeicherten Sender neu numerieren oder loschen

Siehe "Sortieren der gespeicherten Sender" auf Seite 13.

So speichern Sie Sender, die auch Daten ausstrahlen.

Wahlen Sie in Schritt 4 oben "AUTO-BETICAL Audio & Data". Wenn Sie Daten empfangen, werden diese nur über den Anschluß DAB RDI OUT ausgegeben.

So bestätigen Sie gespeicherte Sender

1 Drucken Sie je nach Frequenzbereich des Senders, den Sie bestätigten wollen, DAB, FM oder AM.
2 Drehen Sie TUNING/SELECT.
Sie können die Signale des gespeicherten Senders empfangen.

Hinweise

• DAB-Sender werden nach Paketfrequenz aufsteigend sortiert. Innerhalb des Pakets werden alle Dienste alphabetisch nach dem Programmdienstnamen angeordnet.
• Wenn Sie in eine andere Region ziehen, gehen Sie erneut wie oben erlautert vor, um Sender im neuen Sendegebiet zu speichern.

• Naheres zum Einstellen gespeicherter Sender finden Sie auf Scite 9.
  Jeder UKW-Sender wird mit folgenden Einstellungen gespeichert:

• ANTENNA ATTENUAT: OFF
  -IF BANDWIDTH:WIDE

-UKW-Modus (Auto stereo/Monaural): Auto Stereo Wenn Sie entsprechiche Einstellungen für die einzelnen UKW-Sender speichern wollen,ändern Sie die Einstellungen wie unter "Tips für betteren UKW-Empfang" auf Seite 18 erläutert, und speichern Sie die Sender erneut ab.

• Wenn Sie nach dem Speichern von Sendern mit der Funktion "Auto-betical Select" die Position der Antenneändern, gelten die gespeicherten Einstellungen unter Umständen nicht mehr. Speichern Sie die Sender in thisem Fall erneut ab.
• Es ist kein Ton zu horen, wenn Sie Daten von DAB-Sendern empfangen.

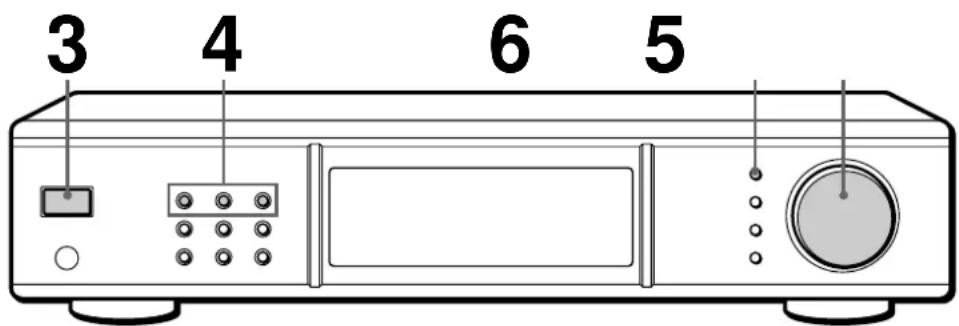

Einstellen gespeicherter Radiosender

In thisem Abschnitt wird erlautert, wie Sie gespeicherte Radiosender einstellen konnen.

So stellen Sie einen nicht gespeicherten Sender ein

Siehe "Einstellen von Sendern" auf Seite 10.

Empfangen einer Sekundärkomponente des DAB-Programms

Wenn "SC" während des Empfangs eines DAB-Programms im Display erscheidt, ist im aktuellen Dienst eine

Sekundärkomponente enthalten.

Drucken Sie MONO/SC, so daß die gewünschte Sekundärkomponente

empfangen wird. Dazu konnen Sie auch die

Fernbedienung benutzen.

Hinweise

• Wenn Sie den DAB-Empfang einstellen, stellen Sie die Lautstärke am Veränder nicht zu hoch ein. DAB-Programme umfassen einen breiten Dynamikbereich, so daß ein lauter Ton Ihr Gehör beinträchtigen oder Veränder bzw. Laatsprecher beschädigten können.
• Wenn Sie DAB-Empfang einstehen und den Sender wechseln wollen, kann diese einzige Sekunden nauern.

Wenn Sie einen gespeicherten Sender mit einer Nummer über 10 direkt angegeben wollen

Drücken Sie zunachst >10 und dann die entsprechenden Zahlentasten.

Eine "0" geben Sie mit der Zahlentaste 10 / 0 ein.

Beispiel: Zum Einstellen der Speichernummer 30

Drucken Sie zunachst >10 - dann 3 und ^10/_0

1 Vergewissern Sie sich, daß Sie die Anschlüsse für den Tuner vorgenommen und Sender gespeichert haben. Informationen zum Anschlieben finden Sie auf Seite 4 bis 7, Informationen zum Speichern von Sendern auf Seite 8 oder 11.
2 Drehen Sie die Lautstärke am Veränder herunter, schalten Sie dann den Veränder ein, und wahlen Sie den Modus TUNER aus.
3 Schalten Sie den Tuner mit der Taste POWER ein.
4 Drucken Sie DAB, FM oder AM für den gewünschten Frequenzbereich.
5 Drücken Sie TUNING MODE so oft, bis “PRESET” im Display erscheint.
6 Drehen Sie TUNING/SELECT. Mit jeder Drehung von TUNING/SELECT wird ein gespeicherter Sender eingestellt, und die Einstellungen (Speichernummer, Frequenz, Sendername usw.) erschinen im Display.
7 Stellen Sie die Lautstärke des Verständerkers ein.

So stellen Sie den gespeicherten Sender mit der Fernbedienung ein

Wahlen Sie mit den entsprechenden Tasten auf der Fernbedienung den gewünschten Sendefrequenzbereich aus, und geben Sie dann mit den Zahlentasten auf der Fernbedienung die gewünschte Speichernummer an.

Sie konnen auch zur nachsten/vorherigen Speichernummer wechseln, indem Sie PRESET + / - drucken, anstatt die

Speichernummer direkt anzugegeben.

Übersicht über DAB

DAB (Digital Audio Broadcasting - digitales

Audiosendesystem) ist ein neues Multimedia-

Sendesystem, das Hörfunkprogramme in einer

Qualität ausstrahlt, die mit der Qualität von aktuellen

AM-Sendungen oder)sagar CDs vergleichbar ist.

Jeder DAB-Sender stellt Radioprogramme (Dienste) zu einem Paket zusammen, das dann ausgestrahlt wird.

Jeder Dienst enthalt eine oder mehrere Komponenten.

Alle Dienste und Komponenten werden durch einen Namen gekennzeichnet, so daß Sie darauf zugreifen können, ohne die jeweiligen Frenzenkenngen zu müssen.

Darüber hinaus können zusätzliche Informationen (sogenannte programmbegetende Daten) in Form von Texten zusammen mit den Diensten ausgestrahlt werden.

Hinweise

• Ob bereits DAB-Programme ausgestrahlt werden, hangt vom Land oder der Region ab. Möglicherweise werden noch keine DAB-Sendungen angeboten, oder die DAB-Technologie befindet sich noch in der Testphase.
• DAB-Programme werden auf Band-III (174 bis 240 MHz) und/oder L-Band (1.452 bis 1.491 MHz) ausgestrahlt, und jeder Frequenzbereich (Band) ist in Kanäle unterteilt (41 auf Band-III und 23 auf L-Band). Diese Kanäle haben ihre eigene Kanalkennung. Einzelheiten zur Kennung und Frequence von Kanälen finden Sie in der Liste auf Seite 21. Von jedem DAB-Sender wird ein Paket pro Kanal ausgestrahlt.

Einstellen von Sendern

Einstellen von Sendeprogrammen mittels Durchsuchen von Sendern (automatischer Sendersuchlauf)

Mit dem automatischen Sendersuchlauf konnen Sie rasch einen Sender einstellen, ohne die Frequenz kennen zu müssen.

1 Drucken Sie DAB, FM oder AM für den gewünschten Frenzbereich.
2 Drücken Sie TUNING MODE, so daß "AUTO" im Display erscheint.
3 Drehen Sie TUNING/SELECT leicht, und setzen Sie den Regler wieder los, wenn die Frequenzziffern zu wechseln beginnen. Drehen Sie den Regler für höhere Frenzen nach rechts, für niedrigere nach links.

Wenn der Tuner einen Sender findet, wird der Suchlauf automatisch gestopt. "TUNED" erscheint im Display.
4 Wiederholen Sie Schritt 3, bis der gewünschte Sender eingestellt ist.

Wenn Sie den Sender speichern wollen, gehen Sie wie in Schritt 4 bis 5 unter "Manuelles Speichern von Sendern" auf Seite 11 erläutert vor.

Hinweis

Wenn Sie DAB-Empfang einstellen und den Sender wechseln wollen, kann dies einige Sekunden daern.

Wenn sich der gewünschte Sender nicht einstellen laßt (manueller Sendersuchlauf)

Mit der manuellen Sendersuche konnen Sie alle Sender in jedem Frenzbereich durchsuchen und auch Sender mit extrem schwachen Signalen einstellen, die möglicherweise bei der automatischen Sendersuche nicht eingestellt werden.

1 Drucken Sie DAB, FM oder AM für den gewünschten Frenzbereich.
2 Drucken Sie TUNING MODE so oft, bis weder "AUTO" noch "PRESET" im Display angezeigt werden.
3 Drehen Sie TUNING/SELECT, bis der gewünschte Sender eingestellt ist.
Drehen Sie den Regler für höhere Frenzen nach rechts, für niedrigere nach links.

Empfangen einer Sekundärkomponente des DAB-Programms

Wenn "SC" während des Empfangs eines DAB-Programms im Display erscheint, ist im aktuellen Dienst eine Sekundärkomponente enthalten. Drucken Sie MONO/SC, so daß die gewünschte Sekundärkomponente empfangen wird.

Anzeige im Display beim Empfang der sekundären Komponente (automatischer/manueller Suchlauf)

Wird im Speichereinstellmodus die Sekundärkomponente empfangen, erscheint der Name des Sekundärdienstes im Display.

Manuelles Speichern von Sendern

In thisem Abschnitt wird erläutert, wie Sie bis zu 99
DAB-, UKW- oder AM-Sender (MW und LW) manuell
unter Speichernummern abspeichern konnen.
Sie konnen dem gewünschten Sender eine
Speichernummer geben, beginnend mit 1 für jeder
Sendefrequenzbereich (DAB, UKW (FM) und AM).
Insgesamt konnen Sie bis zu 99 Sender speichern.

1 Drucken Sie DAB, FM oder AM für den gewünschten Frenzbereich.
2 Drücken Sie TUNING MODE so oft, bis am Tuner der automatische oder manuelle Suchlauf eingestellt ist.
3 Drehen Sie TUNING/SELECT, um den zu speichernden Sender einzustellen.
4 Drücken Sie MEMORY. "MEMORY" und die niedrigste frei Speichernummer werden angezeigt. Das bedeutet, daß der Sender im Gerät gespeichert werden kann.
5 Drücken Sie ENTER. Der Tuner speichert den Sender unter der Speichernummer.
6 Weitere Sender konnen Sie wie in Schritt 1 bis 5 erlautert speichern.

Wenn Sie einen Sender unter einer bereits belegten Speichernummer speichern wollen

Drehen Sie TUNING/SELECT nach Schritt 4 oben, so daß die gewünschte Nummer angezeigt wird. In dieserm Fall wird der zuvor gespeicherte Sender durch den neuen Sender ersetzt.

DAB- und RDS-Sendernamen werden automatisch gespeichert

Wenn Sie einen DAB- oder RDS-Sender speichern, der Daten für den Sendernamen ausstrahlt, wird der Sendername automatisch mit dem Sender gespeichert.

Wenn Sie einen Namen für die Sender eingeben möchten

Gehen Sie wie unter "Eingeben eines Namens für gespeicherte Sender" auf dieser Seite erlautert vor.

Wenn Sie AM-Sender (MW und LW) einstellen

Richten Sie die AM-Ringantenne für einen optimalen Empfang aus.

Wenn die Anzeige STEREO nicht leuchtet

Drucken Sie MONO/SC, wenn ein UKW-Stereosender empfangen wird.

Wenn der Empfang des UKW-Stereoprogramms schlecht ist

Wechseln Sie mit MONO/SC in den monauralen Modus (MONO). Der Stereoeffekt besteht bzw. verloren, die Störgeräische werden aber reduziert. Wenn Sie wieder in den Stereomodus wechseln möchten, drücken Sie die Taste nochmals.

Wenn Sie einen UKW-Sender speichern, werden gleichzeitig die aktuellen Einstellungen von ANTENNA ATTENUAT, IF BAND WIDTH und UKW-Modus gespeichert.

Wenn Sie andere Einstellungen speichern wollen,
ändern Sie die Einstellungen nach Schritt 3 wie unter "Tips für betteren UKW-Empfang" auf Seite 18
erläutert, und gehen Sie dann wie in Schritt 4 erläutert vor.
Wenn Sie die Einstellungen für den gespeicherten Sender ändern wollen, stellen Sie den Sender ein und ändern die Einstellungen. Drücken Sie anschließend MEMORY und ENTER.

Hinweis

Sie können die Sekundärkomponente (SC) einer DAB-Sendung nicht speichern. Speichern Sie den Dienst, der die gewünschte Komponente enthalt, und schalten Sie dann mit der Taste MONO/SC zu der Komponente, die Sie empfangen wollen.

Eingeben eines Namens für gespeicherte Sender

Sie konnen einen aus bis zu 16 Zeichen bestehenden Name n für jeder gespeicherten Sender außer für DAB- und UKW-RDS-Sender eingeben. Wenn der Sender eingestellt wird, erscheidt der Sendername.

1 Stellen Sie den gespeicherten Sender ein, für den Sie einen Namen eingeben wollen.
2 Drucken Sie CHARACTER. Der Cursor blinkt im Display.
3 Drehen Sie TUNING/SELECT, um ein Zeichen auszuwahlen.
4 Wenn das gewünschte Zeichen erscheint, stellen Sie den Cursor mit CHARACTER auf die Position für das{nachste Zeichen.

Wenn Sie einen Fehler gemacht haben

Drücken Sie so oft CHARACTER, bis das zu ändernde Zeichen blinkt. Mit jedem Tastendruck auf CHARACTER blinkt damit das nachste Zeichen. Drehen Sie dann TUNING/SELECT, um ein neuen Zeichen auszuwahlen.

5 Gehen Sie wie in Schritt 2 und 3 erlautert vor, bis der Sendername wie gewünscht im Display erscheint.
6 Drücken Sie MEMORY. "MEMORY" und die Speichernummer werden angezeigt.
7 Drucken Sie ENTER. "PRESET Memory OK" erscheint.

Wenn Sie bei der automatischen oder manuellen Sendersuche einen Namen für einen Sender eingeben

Nach Schritt 6 oben crscheinen "MEMORY" und die niedrigste freieme Nummer. Das bedeutet, daß der Tuner den Sender speichert.

Hinweise

• Im Display erscheint wieder die normale Anzeige, wenn Sie das Fingeben von Namen mehr als 60 Sekunden lang unterbrenchen. Beginnen Sie in thisem Fall nochmals von vorne.
• Wenn Sie einen Name für einen Sender eingeben, für den bereits ein Name gespeichert war, wird der zuvor gespeicherte Name gelöscht.
• "No Name" erscheint, wenn Sie einen gespeicherten Sender ohne Namen anzeigen.
• Sie können als Namen nicht nur ein „“ (Leerzeichen) eingeben.

Sortieren der gespeicherten Sender

Mit diesen Tuner können Sie die gespeicherten Sender mühelos in der gewünschten Reihenfolge ordnen. Sie können alle gespeicherten Sender automatisch in alphabetischer Reihenfolge sortieren setzen, oder Sie können mit der Move- und der Erase-Funktion bestimmte gespeicherte Sender verschiben bzw.löschen.

1 Drücken Sie je nach gewünschtem Frequenzbereich DAB, FM oder AM.
2 Drucken Sie MENU.
3 Drehen Sie TUNING/SELECT, und wahlen Sie eine der folgenden Sortiermethoden aus:

Option Funktion

MOVE Andern der Speicherposition eines PRESET bestimmten gespeicherten Senders (siche diese Seite).

ERASE Loschen eines bestimmten gespeicherten PRESET Senders (siehe diese Seite).

ALPHABETICAL. Sortieren aller gespeicherten Sender der PRESET SORT einzelnen Sendefrequenzbereiche, und während in alphabetischer Reihenfolge der gespeicherten Namen. Sender ohne gespeicherten Namen werden aufsteigend nach der Freqenz sortiert. DAB-Sender werden nach der Paketfrequenz aufsteigend sortiert. Innerhalb des Pakets werden alle Dienste und Komponenten alphabetisch nach den gespeicherten Namen geordnet.

4 Drucken Sie ENTER.

Der Tuner sortiert die Sender.

Verschieben gespeicherter Sender

Sie konnen einen gespeicherten Sender auch verschieben.

1 Gehen Sie wie in Schritt 1 bis 3 unter "Sortieren der gespeicherten Sender" erlautert vor, und wahlen Sie "MOVE PRESET" aus dem Menu. Drücken Sie anschließend ENTER.

2 Drehen Sie TUNING/SELECT, so daß die Nummer des zu verschiedenen Senders im Display erscheint. Drücken Sie anschließend ENTER.
3 Dreiben Sie TUNING/SELECT, und wahlen Sie die neue Nummer für den gespeicherten Sender aus. Drücken Sie dann ENTER. Der ausgewählte gespeicherte Sender wird an die neue Position gestellt, und die anderen gespeicherten Sender werden entsprechend neu numeriert.

Beispiel: Wenn Sie den UKW-Sender FM4 nach FM1 verschiben

Löschen gespeicherter Sender

Sie konnen gespeicherte Sender einzeln loschen.

1 Gehen Sie wie in Schritt 1 bis 3 unter "Sortieren der gespeicherten Sender" erlautert vor, und wahlen Sie "ERASE PRESET" aus dem Menu. Drücken Sie anschließend ENTER.
2 Drehen Sie TUNING/SELECT, so daß die Nummer des zu loschenden Senders im Display erscheint. Drücken Sie anschließend ENTER. Der ausgewählte gespeicherte Sender wird gelöscht, und die anderen gespeicherten Sender werden entsprechend neu numeriert, so daß keine Lücke bleibt.

Beispiel: Wenn Sie den UKW-Sender FM1 Löschen

Wenn fur die gespeicherten Sender wieder die werkseitigen Einstellungen gelten sollen

Schalten Sie den Tuner aus. Halten Sie dann ENTER und DAB gedrückt, und schalten Sie den Tuner wieder ein.

Alle Einstellungen des Tuners werden auf die werkseitigen Werte zurückgesetzt.

Das Radiodatensystem (UKW-RDS)

Funktionen von RDS

Das Radiodatensystem (RDS) ist ein Sendedienst, bei dem Radiosender zusammen mit dem normalen Radioprogramm noch zusätzliche Informationen ausstrahlen. Thiser Tuner verfügbar über drei nützliche RDS-Funktionen: Anzeigen von RDS-Daten, Abhoren von Verkehrsfunk, Nachrichten- oder Wetterinformationsprogrammen sowie Suchen eines Senders anhand des Programmtyps. RDS-Signale werden nur über UKW-Sender ausgestrahlt.*

Hinweis

Die RDS-Funktion arbeitet möglicherweise nicht korrekt, wenn der eingestellte Sender die RDS-Signale nicht korrekt überträgt oder wenn die Sendesignale zu schwach sind.

• Nicht alle UKW-Sender bieten RDS-Dienste an, und die angebotenen Dienste unterschaden sich. Wenn Ihnen das RDS-System nicht vertraut ist, Fragen Sie bei ihren lokalen Radiosendern nach Einzelheiten zu den RDS-Diensten in Ihrer Region.

Empfangen von RDS-Sendern

Wahlen Sie einfach einen Sender im UKW-Frequenzbereich aus.

Wenn Sie einen Sender empfangen, der RDS-Dienste zur Verfugung besteht, erscheinen die RDS-Anzeige und der Sendername im Display.

Hinweise

• Wenn von den Behörden eine Katastrophenwendung ausgestraht wird, blinkt "ALARM" im Display.
• Wenn ein Sender einen bestimmten RDS-Dienst nicht anbietet, erscheint "NO..." (z. B. "NO PTY") im Display.

Empfangen von Verkehrsinformationen, Nachrichten oder Wettervorhersagen (RDS EON/DAB-Durchsagen)

Mit Hilfe von EON (Enhanced Other Networks) und DAB-Durchsagen kann der Tuner automatisch zu einem Sender umschalten, der Verkehrsfunk, Nachrichten oder Wettervorhersagen ausstrahlt. Wenn das Programm endet, schaltet der Tuner zu dem Sender zurück, den Sie zuvor eingestellt hatten. Wenn Sie diese Funktion nutzen wollen, müssen die Sender zuvor abgespeichert sein.

1 Stellen Sie einen gespeicherten DAB- oder UKW-RDS-Sender ein, so daß die Anzeige RDS TP oder EON im Display leuchtet.
2 Drücken Sie EON, so daß das Programm, das Sie empfangen wollen, im Display erscheint. Mit jedem Tastendruck auf EON wechselt die Anzeige folgendermaßen:

TA NEWS WEATHER TA & NEWS TA & WEATHER NEWS & WEATHER TA & NEWS & WEATHER Off

Wenn der Tuner automatisch einen Sender mit Verkehrs Funk, Nachrichten- oder Wetterinformationsprogrammen einstellt, blinkt die jeweilige Anzeige. Wenn Sie das Programm nicht ganz horen wollen, wechseln Sie mit EON wieder zum ursprünglichen Sender zurück.

So beenden Sie die EON-bzw. DAB-Funktion

Drücken Sie EON, während sich der Tuner im entsprechenden EON-Bereitschaftsmodus befindet, und die Anzeige erlischt.

Sie können Verkehrsinformationen, Nachrichten oder Wettervorhersagen auch über die Fernbedienung empfangen

Drucken Sie TA (Verkehr), NEWS (Nachrichten), WEATHER (Wetter), so daß die entsprechende Anzeige im Display erscheint. Um diese Funktionen zu beenden, drucken Sie die Taste erneut.

Hinweise

• "Weak Signal" erscheint, wenn Sie einen Sender mit schwachen Signalen auswahlen. "Retune" erscheint, wenn der Tuner versucht, einen Sender mit schwachem Signal neu einzustellen.
• Schalten Sie die EON-Funktion aus, wenn Sie ein Programm ohne Unterbrechung aufnehmen sollen, vor allem, wenn Sie eine Timer-Aufnahme programmiert haben.
• "No EON" erscheint im Display, wenn Sie ein EON-Programm auswahlen, bevor Sie einen RDS-Sender eingestellt haben.

Suchen eines Senders nach dem Programtyp (PTY)

Wenn Sie gespeicherte DAB- oder UKW-RDS-Sender empfangen, können Sie einen Senderuchen, indem Sie einen Programtyp auswahlen. Der Tuner stellt Sonder mit den Programtypen ein, die gerade vonden im Tuner gespeicherten DAB- oder UKW-RDS-Senden ausgestrahlt werden.

1 Drücken Sie DAB oder FM für den gewürschten Frequenzbereich.
2 Drucken Sie PTY.
3 Drehen Sie TUNING/SELECT, und wahlen Sie den gewünschten Programmtyp aus. In der folgenden Tabelle sehen Sie die Programmtypen, die Sie auswahlen können.

Programtyp Sendung

Alarm Test Nur für dynamisches Umschalten verwendet.

Alarm - Alarm! Katastrophenwarnungen

Aktuelle Info Programme mit aktuellen Themen, die Einzelheiten zu aktuellen Ereignissen bieten.

Programmtyp Sendung
Anrufsendung Hörer-Telefon oder öffentliches Forum, bei dem das Publikum seine Meinung zum Ausdruck bringen kann.
Bildung Bildungsprogramme wie praktische Anleitungen und Ratgeber.
Country Musik Country-Musik
Ernst Klassik Orchesternusik, Kammermusik, Opern etc.
Feature Dokumentarbeiträge
Folklore Folk-Musik
Freizeit Sendungen zu Freizeitaktivitäten wie Gartenarbeiten, Angeln, Kochen usw.
Hörspiel + Lit	Hörspiele und Serien
Jazz Jazz-Musik
Kein PTY Kein Programmtyp oder nicht angegeben.
Kinderprogramm	Kindersendungen
Kultur+Gesellsch	Programme zur nationalen oder regionalen Kultur, z. B. zu sprachlichen oder sozialen Belangen.
Landesmusik	Sendungen mit Volksmusik des Landes oder der Region.
Leichte Klassik	Klassische Musik, z. B. Instrumentalmusik, Gesang und Chormusik.
Nachrichten	Nachrichtensendungen
Oldies Musik	Sendungen mit Oldies
Pop Musik	Pop-Musik
Reiseninformation	Reiseinformationen. Keine Verkehrsdurchsagen; diese können Sie mit der Funktion TP/TA einstehen.
Religion	Sendungen mit religiösem Inhalt
Rock Musik	Rock-Musik
Service Programm	Programme mit Informationen zu einem breiten Themen Spektrum, z. B. Verbraucherfragen und medizinische Ratgeber.
Soziales Sendungen über Menschen und Soziales
Spezielle Musik	Musik, die sich nicht den oben genannten Kategorien zuordenen laßt, z. B. Rhythm & Blues und Reggae.
Sport	Sportsendungen

Programtyp Sendung

Unterhalt Musik Unterhaltungsmusik (Middle-of-the-Road-Musik)

Unterhaltung Andere Programme, z. B.

Sendungen mit Interviews berühmter Mitmenschen, Spieler und Comedy.

Verkehr Verkehrsfunk

Wetter Wettervorhersagen

Wirtschaft Börsenberichte und

Finanznachrichten usw.

Wissenschaft Wissenschaftliche und

technologische Sendungen

4 Drucken Sie ENTER.

Der Tuner durchsucht die gespeicherten Sender. "PTY Search" und der Programmtyp werden angezeigt.

Wenn der Tuner das gewünschte Programm gefunden hat, stoppt die Sueche.

5 Wenn Sie denselben Programmtyp von einem anderen Sender empfangen wollen, wiederholen Sie Schritt 2 bis 4.

Sie konnen auch mit der Fernbedienung einen Sender nach dem Programtyp suchen

Wahlen Sie mit PTY + / - in Schritt 2 oben das gewünschte Programm aus, und drücken Sie dann ENTER.

Hinweise

• Wenn keine DAB- oder UKW-Sender gespeichert wurden, können Sie die PTY-Funktion nicht verwenden.
• Wenn Sie das Gerät nach Schritt 3 etwa 20 Sekunden lang nicht bedieren, wechselt der Tuner wieder in den Status, in dem er sich vor dem Drücken von PTY befind. Wenn Sie den Vorgang wieder aufnehmen sollen, gehen Sie erneut wie ab Schritt 2 erläutert vor.

Der Digitalfilter

Wenn Sie DAB-Programme empfangen, können Sie die Hörumgebung und die Musikquelle mit Hilfe des Digitalfilters aufeinander abstommen.

1 Drucken Sie MENU.
2 Drehen Sie TUNING/SELECT, so daß "DIGITAL FILTER" erscheint.
3 Drucken Sie ENTER.
4 Drehen Sie TUNING/SELECT, um den gewünschten Filter auszuwahlen. **zeigt an, daß der Filter gerade ausgewählt ist.
5 Drücken Sie ENTER. Der ausgewählte Filter wird aktiviert.

Charakteristika der einzelnen Digitalfilter

Im folgenden sind die Wirkung und die Charakteristika der Digitalfilter beschrie

STD: Standard (steilflankiger Dämpfungssfilter):

Ermöglicht einen großen Frequenzbereich und ein hohes Maß an räumlicher Fülle, da er die größte Informationsmenge der vier Filtrotypen kBietet. Besonderss für klassische Musik geeignet.

Type1: Klar (weniger steilflankiger

Dämpfungssfilter): Ermöglicht einen gleichmäßigen und kraftvollen Klang mit einem klaren Klangbild. Besonderss für Jazz-Musik und Jazz-Gesang geeignet

Type2: Einfach (weniger steilflankiger

Dämpfungssfilter): Ermoglicht einen frischen und schwungvollen Klang mit Betonung des Gesangs. Besonderss für Musik mit Gesang geeignet.

Type3: Fein (weniger steilflankiger

Dampfungsfilter): Ermoglicht einen ausgewogenen, natürlichen Klang, der den Eindruck eines hohen Tonumfangs und reichen Nachhalls vermittelt. Eignet sich für die entsprechende Wiedergabe jeder Art von Musik.

Sie konnen den Digitalfilter auch mit der Fernbedienung aktivieren

Drucken Sie DIGITAL FILTER auf der Fernbedienung. Mit jedem Tastendruck auf DIGITAL FILTER wechselt der Digitalfilter in folgender Reihenfolge:

STD t Type1 t Type2 t Type3

Das Display

Anzeigen im Display

Sie können Informationen zu dieser Tuner und zum Programm im Display anzeigen setzen.

Wenn Sie einen DAB-Sender einstellen

Mit jedem Tastendruck auf DISPLAY wechselt die Anzeige folgendermaßen:

1) Nur bei einer Sekundärkomponente. In thisem Fall erscheint als normale Anzeige der Komponentenname.

Wenn "SC" im Display erscheint

Sie konnen die Sekundärkomponente oder einen anderen Dienst des Doppelkanals einstellen. Einzelheiten dazu finden Sie auf Seite 11.

Wenn "STEREO" im Display erscheint

Das aktuelle Programm wird im Sterecomodus/ gemeinsamen (Intensitäts-) Modus ausgestrahlt.

Wenn Sie einen UKW- oder AM-Sender einstellen

Mit jedem Tastendruck auf DISPLAY wechselt die Anzeige folgendermaßen:

2) Nur bei einem UKW-RDS-Sender

Anpassen des Display

Sie konnen für das Display einen der folgenden vier Anzeigemodi auswahlen.

Drucken Sie DISPLAY MODE.

Mit jedem Tastendruck auf DISPLAY MODE wechselt die Anzeige im Display folgendermaßen:

Vollständige Anzeige/Volle Helligkeit Vollständige Anzeige/Dunkler Minimale Anzeige/Volle Helligkeit Minimale Anzeige/Dunkler

Die Einstellung bleibt erhalten, bis Sie sie erneut ändern.

Wenn Sie eine beliebige Taste an thisem Gerät drücken, wechselt die minimale Anzeige zur vollständigen Anzeige, und die ausgewählte Helligkeit bleibt erhalten. Nach etwa 4 Sekunden wechselt das Display wieder zum ausgewählten Anzeigemodus.

Das Menüsystem

Dieser Tuner verfügbar über ein Menusystem, mit dem Sie verschiedene Funktionen ausführten konnen, indem Sie nach den Meldungen im Display vorgehen. Benutzen Sie zum Arbeitsen mit dem Menu folgende Bedienelemente.

Bedienelement Funktion

Taste MENU Wechseln in den Menümodus.

Regler TUNING/SELECT Anzeigen verschiedener Optionen oder Einstellungen.

Taste ENTER Auswahlen der angezeigten Option oder Einstellung.

Wechseln des Fernbedienungsmodus these Tuners

Wenn Sie den Fernbedienungsmodus these Tuners wechseln, konnen Sie eine Funktionen these Tuners auch mit der Fernbedienung fur andere Geräte, z. B. Tuner oder Verständner von Sony, steuern.

1 Drucken Sie MENU.
2 Drehen Sie TUNING/SELECT, und halten Sie "COMMAND MODE to Expand" anzeigen.
3 Drucken Sie ENTER.

So stellen Sie den Fernbedienungsmodus wieder nur auf die mitgelieferte Fernbedienung ein

Wahlen Sie in Schritt 2 oben "COMMAND MODE to Exclusive".

Hinweise

• Unabhängig vom Fernbedienungsmodus konnen Sie alle Funktionen these Tuners auch mit der mitgelieferten Fernbedienung steuern.
• Auch wenn Sie den Fernbedienungsmodus auf "Expand" setzen, können Sie einige Funktionen these Tuners nur mit der mitgliefferten Fernbedienung steuern.

Tips fur betteren UKW-Empfang

Dieser Tuner verfügt über verschiedene Funktionen zum Verbessern des UKW-Empfangs. Versuchen Sie zunachst, Sender mit den Standardeinstellungen zu empfangen. Bei schlechtem Empfang versuschen Sie, die Empfangsqualität zu ändern, um einen besseren Empfang zu erzielen.

Beim Speichern eines Senders werden folgende Einstellungen zusammen mit der Frequenz gespeichert.

Suchen des besten Antennenabschwächers

Sie können zum Empfang von Programmen mit extrem hohen Signalpegeln den Pegel des Eingangssignals senken.

1 Drucken Sie MENU.
2 Drehen Sie TUNING/SELECT, und halten Sie "ANTENNA ATTENUAT to ON" anzeigen.

3 Drucken Sie ENTER.

Ausschalten des Antennenabschwachers

Wahlen Sie in Schritt 2 oben die Option "ANTENNA ATTENUAT to OFF".

Suchen der besten Bandbreite des Zwischenfrequenzbands

Sie können die Trennschärfe verbessern und Interferenzen reduzieren, damit Programme mit schwachen Signalen better zu horen sind.

1 Drucken Sie MENU.
2 Drehen Sie TUNING/SELECT, und setzen Sie "IF BAND WIDTH to NARROW" anziegen.
3 Drucken Sie ENTER.

So empfangen Sie nur Sender mit hoher Tonqualität und geringer Verzerrung

Wahlen Sie in Schritt 2 oben die Option "IF BAND WIDTH to WIDE".

Wenn der Empfang des UKW-Stereoprogramms schlecht ist

Wechseln Sie mit MONO/SC in den monauralen Modus (MONO). Der Stereoeffekt besteht bzw. verloren, die Störgeräische werden aber reduziert. Wenn Sie wieder in den Stereomodus wechseln möchten, drücken Sie die Taste nochmals.

Störungsbehebung

Sollten an Ihrm Tuner Störungen auftreten, versuchen Sie, diese anhand der folgenden Checkliste zu beheben. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Handler.

Esistkein Tonzuhoren.

→Schlieben Sie die Antennen an.
Stellen Sie am Veränder den TUNER als Tonquelle ein.
Beim Empfang von DAB-Datenübertragungen ist kein Ton zu horen. In dieser Fall erscheint "DATA" im Display.
Der angegebene Sender strahlt vorübergehend keine Signale aus.

EineFrequenzlaltsichnichteinstellen.

Richten Sie die Antenne aus.
Schlieben Sie eine Außenantenne für DAB-/UKW-Sender an.
Setzen Sie IF BAND auf "NARROW".
Speichern Sie die Sender neu ab, wenn Sie umgezogen sind.

Starke Stör- und/oder Hintergrundgeräuschc sind zu horen.

Richten Sie die Antenne aus.
Stellen Sie eine korrekte Frenzenz ein.
Schlieben Sic eine Außenantenne für DAB-/UKW-Sender an.
Stellen Sie den Tuner weiter entfernt von der Quelle der Störungen auf.

Die RDS-Funktion arbeitet nicht.

Überprüfen Sie, ob Sie einen UKW-Sender eingestellt haben.
Wahlen Sie einen UKW-Sender mit stärkerten Signalen aus.

"EEPROM R/W ERROR" erscheint im Display.

Am internen Mikroprozessor im Tuner liegen Störungen vor. Speichern Sie die Sender erneut ab.

Das Programm wurde von einem anderen Sender unterbrochen / Der Tuner beginnnt automatisch, die Sender zu durchsuchen.

Die EON-Funktion ist aktiviert. Schalten Sie die EON-Funktion aus, wenn das aktuelle Programm nicht unterbrochen werden soll.

Die gewündsten Informationen erschinen nicht im Display.

Fragen Sie beim Radiosender nach, ob der betreffende Dienst tatsächlich zur Verfügung stehen. Der Dienst kann vorübergehend gestört sein.

Sie konnen keinen Namen für einen gespeicherten Sender eingeben.

Fur DAB-/UKW-RDS-Sender konnen Sie keinen Name eingeben.

Sie können keine DAB-Datenübertragung empfangen

Schließen Sie einen externen Datenempfänger für DAB-Datenübertragungen an den Anschluß DAB RDI OUT an.
Der eingestellte Sender strahlt vorübergehend keine Sendesignale aus. Warten Sie, bis wieder gesendet wird.

Der Tuner arbeitet nicht korrekt.

Am Mikroprozessor im Tuner liegt eine Fehlfunktion vor. Schalten Sie den Tuner aus und wieder ein.

Am Anschluß DAB DIGITAL OUT wird kein Ton ausgegeben, oder Sie können die Sendung nicht aufnehmen.

Sie empfangen DAB-Daten. Schalten Sie zum Empfang der Audiosignale um.
Vergewissern Sie sich, daß das digitale Verbindungskabel richtig angeschlossen ist.

Das Programm wird mit Kopierschutzsignalen ausgestraht. Speisen Sie die Tonsignale in den Recorder ein, die am Anschluß ANALOG OUTPUT des Tuners ausgegeben werden.

Der angeschlossene Recorder understands nicht den Modus mit einer Abtastfrequenz von 48kHz Verwenden Sie einen Recorder, der diesen Modus understands.
Der Ton von UKW- und AM-Programmen wird nicht über den Anschluß DIGITAL OUT des Tuners ausgegeben. Schließen Sie den Recorder an den Anschluß ANALOG OUT des Tuners an.

Technische Daten

DAB-Tuner

Frequenzbereich 174,928 (5A) - 239,200 (13F) MHz

Einzelheiten dazu finden Sie in der DAB

Frequenztabelle auf Seite 21.

Empfindlichkeit 6,9 V / 28 dBf

Signal-Rauschabstand

100 dB

Gesamte harmonische Verzerrung + Rauschen

0,005% (1 kHz)

Kanaltrennung 90 dB (1 kHz)

Trennscharf 35 dB (bei benachbartem Kanal)

Frequenzgang +0,2 / - 0,3 dB (5Hz - 20kHz)

D/A-Wandler Impuls, D/A S-TACT128

Digitalfilter VC24 (nur fur analogen DAB-Ausgang)

Digitaler Ausgang

Anschluß: Koaxial und optisch

Abtastfrequenz: 48kHz

RDI-Ausgang Optisch

Antennenanschluß

75Ω, F, weiblich

UKW-Tuner

Frequenzbereich 87,5 - 108,0 MHz

Empfindlichkeit bei Ableitung von 40 kHz

bei 26 dB Gerauschdampfung (mono)

0.9uV/10.3dBf

bei 46 dB Gerauschdampfung (stereo)

23 V / 38.5dBf

Signal-Rauschabstand

bei 40kHz Abweichung

80 dB (mono), 76 dB (stereo)

Gesamte harmonische Verzerrung + Rauschen

1 kHz, 40 kHz Abweichung

WIDE

0,035% (mono), 0,045% (stereo)

Kanaltrennung 50 dB (1 kHz) WIDE

Trennscharfe bei 400 kHz

WIDE 85 dB

NARROW 90 dB

Frequenzgang +0,2/-0,3dB (30 Hz - 15 kHz)

AntennenanschluB

75Ω, IEC, mannlich

AM-Tuner

Frequenzbereich MW: 522 - 1.611 kHz (in Schritten von 9 kHz)

LW:144-288kHz

Schritte von 1 kHz: Manuelle

Sendersuche

Schnitt von 3 kHz: Automatische

Sendersuche

Empfindlichkeit (mit AM-Ringantenne)

MW: 200 V / m

LW:700~ V / m

Signal-Rauschabstand

MW:54dB(50mV/m,999kHz)

LW: 50 dB (50 mV/m, 216 kHz)

Harmonische Verzerrung

0.3%

Trennscharfe 50 dB

Antennenanschlu Druckhebel

Allgemeines

Stromversorgung 230 V Wechselstrom, 50 / 60Hz

Leistungsaufnahme 20 W

Abmessungen

430·97,5·374 mm (B/H/T)

Gewicht 6,2kg

Fernbedienungsfunktion

Infrarot

Speicherkapazität

max.99 Sender (DAB,UKW und AM

insgesamt)

Mitgeliefertes Zubehor

Naheres dazu finden Sie auf Seite 4.

Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.

DAB-Frequencylabelle

Band-III (174 bis 240 MHz)

Frequenz Kennung Frequenz Kennung

174,928MHz 5A 209,936MHz 10A

176,640MHz 5B 211,648MHz 10B

178,352MHz 5C 213,360MHz 10C

180,064MHz 5D 215,072MHz 10D

181,936MHz 6A 210,096MHz 10N

183,648MHz 6B 216,928MHz 11A

185,360MHz 6C 218,640MHz 11B

187,072MHz 6D 220,352MHz 11C

188,928MHz 7A 222,064MHz 11D

190,640MHz 7B 217,088MHz 11N

192,352MHz 7C 223,936MHz 12A

194,064MHz 7D 225,648MHz 12B

195,936MHz 8A 227,360MHz 12C

197,648MHz 8B 229,072MHz 12D

199,360MHz 8C 224,096MHz 12N

201,072MHz 8D 230,784MHz 13A

202,928MHz 9A 232,496MHz 13B

204,640MHz 9B 234,208MHz 13C

206,352MHz 9C 235,776MHz 13D

208,064MHz 9D 237,488MHz 13E

239,200MHz 13F

L-Band (1.452 bis 1.491 MHz)

Frequenz Kennung Frequenz Kennung

1452,960MHz L1 1473,504MHz L13

1454,672MHz L2 1475,216MHz L14

1456,384MHz L3 1476,928MHz L15

1458,096MHz L4 1478,640MHz L16

1459,808MHz L5 1480,352MHz L17

1461,520MHz L6 1482,064MHz L18

1463,232MHz L7 1483,776MHz L19

1464,944MHz L8 1485,488MHz L20

1466,656MHz L9 1487,200MHz L21

1468,368MHz L10 1488,912MHz L22

1470,080MHz L11 1490,624MHz L23

1471,792MHz L12

ADVERTENCIA

El visoromba "Deutsch gewählt".
