BEDIENUNGSANLEITUNG CDN77 USB NUMARK

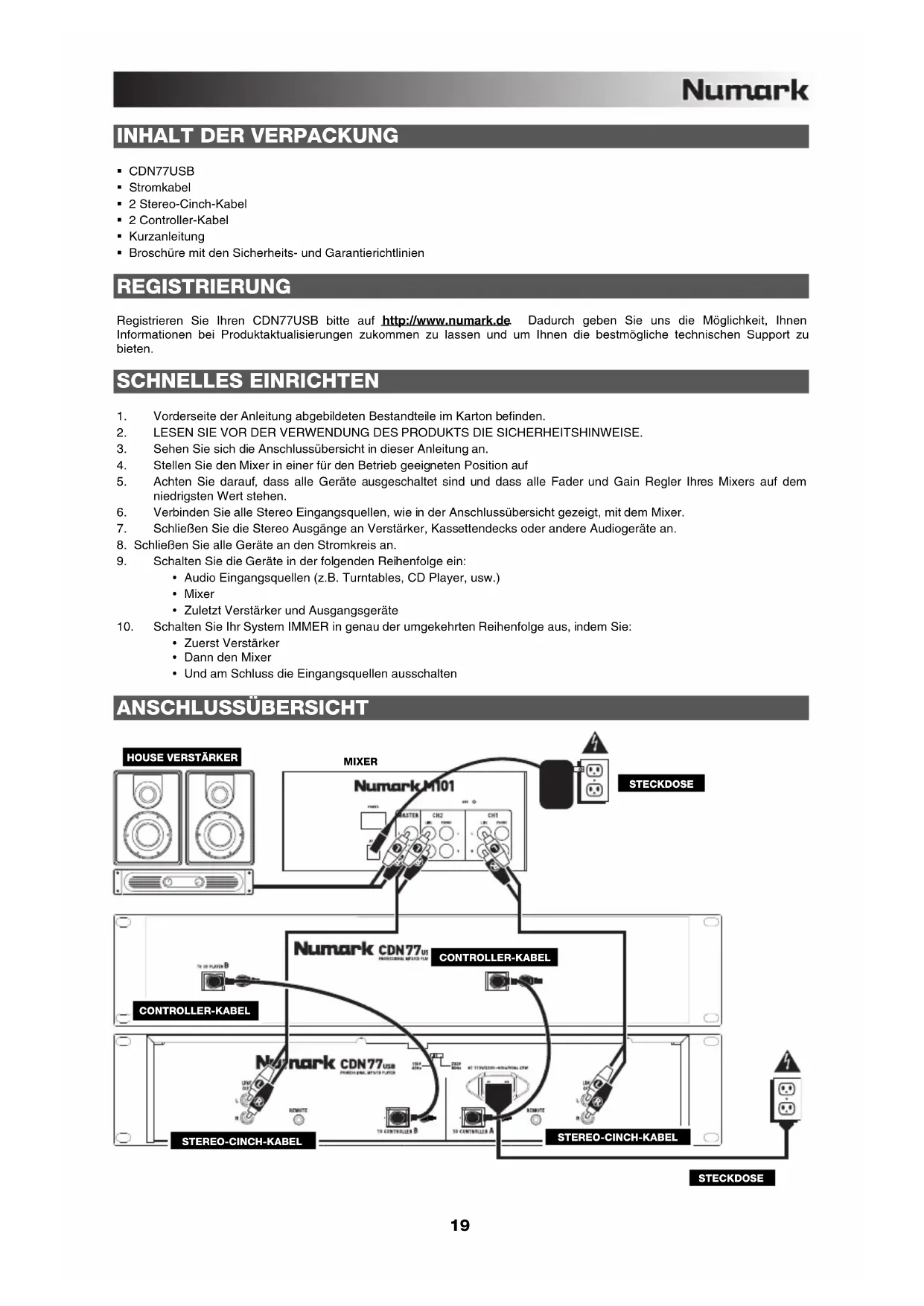

INHALT DER VERPACKUNG

CDN77USB Stromkabel 2 Stereo-Cinch-Kabel 2 Controller-Kabel Kurzanleitung Broschüre mit den Sicherheits- und Garantierichtlinien REGISTRIERUNG Registrieren Sie Ihren CDN77USB bitte auf http://www.numark.de . Dadurch geben Sie uns die Möglichkeit, Ihnen Informationen bei Produktaktualisierungen zukommen zu lassen und um Ihnen die bestmögliche technischen Support zu bieten. SCHNELLES EINRICHTEN

1. Vorderseite der Anleitung abgebildeten Bestandteile im Karton befinden.

2. LESEN SIE VOR DER VERWENDUNG DES PRODUKTS DIE SICHERHEITSHINWEISE.

3. Sehen Sie sich die Anschlussübersicht in dieser Anleitung an.

4. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf

5. Achten Sie darauf, dass alle Geräte ausgeschaltet sind und dass alle Fader und Gain Regler Ihres Mixers auf dem

niedrigsten Wert stehen.

6. Verbinden Sie alle Stereo Eingangsquellen, wie in der Anschlussübersicht gezeigt, mit dem Mixer.

7. Schließen Sie die Stereo Ausgänge an Verstärker, Kassettendecks oder andere Audiogeräte an.

8. Schließen Sie alle Geräte an den Stromkreis an.

9. Schalten Sie die Geräte in der folgenden Reihenfolge ein:

y Audio Eingangsquellen (z.B. Turntables, CD Player, usw.) y Mixer y Zuletzt Verstärker und Ausgangsgeräte

10. Schalten Sie Ihr System IMMER in genau der umgekehrten Reihenfolge aus, indem Sie:

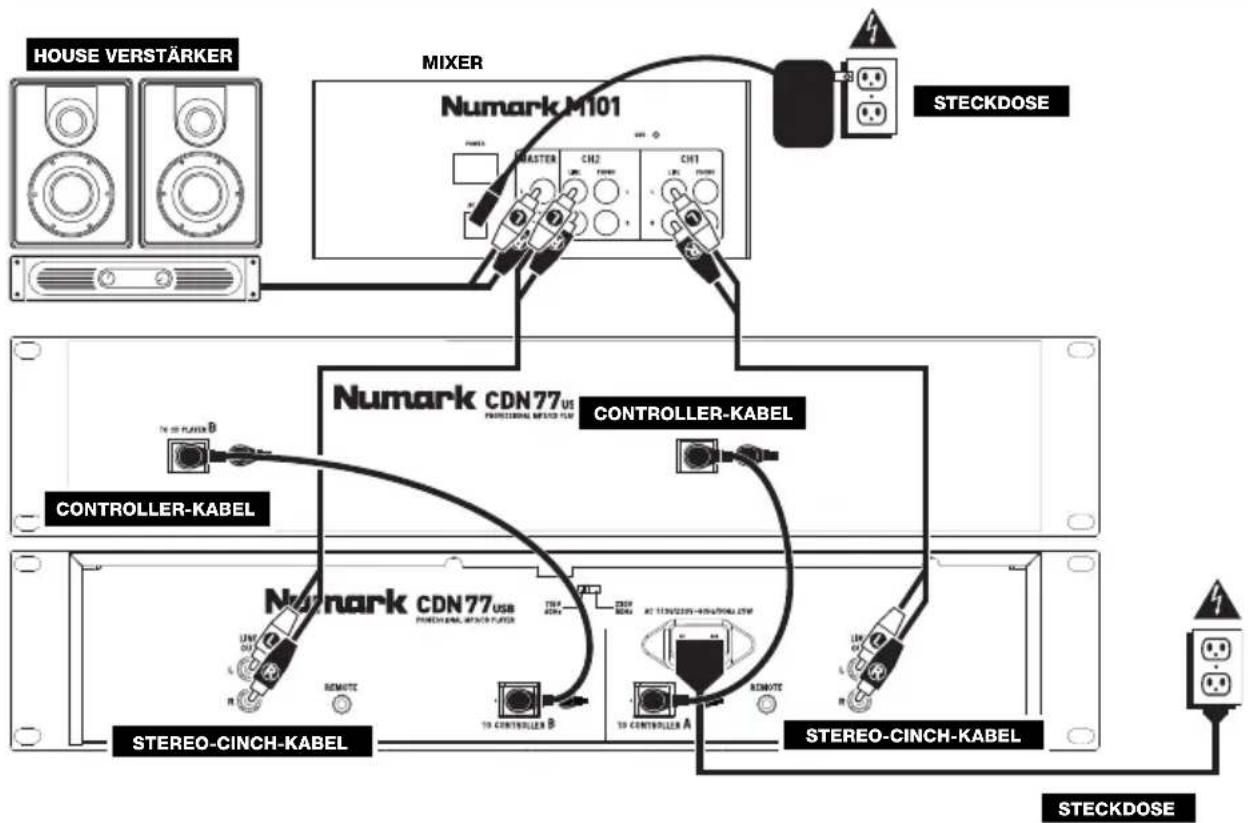

y Zuerst Verstärker y Dann den Mixer y Und am Schluss die Eingangsquellen ausschalten ANSCHLUSSÜBERSICHT

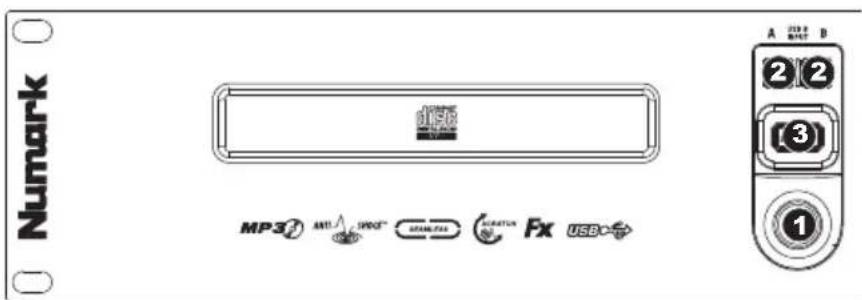

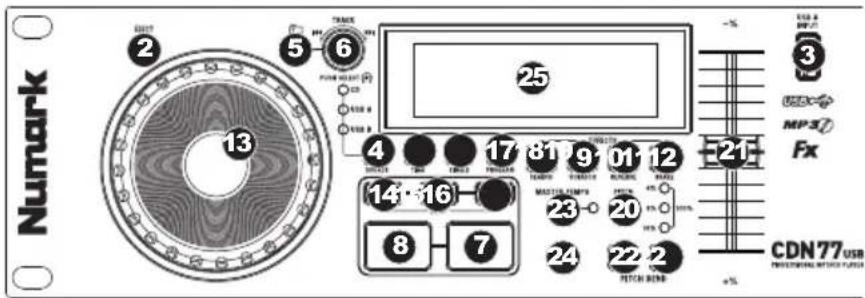

ÜBERSICHT ÜBER DIE OBERSEITE

1. EIN-/AUS-SCHALTER – Schalten Sie das Gerät mit dieser Taste ein oder aus. Das Gerät muss immer mit dieser Taste

abgeschaltet werden, bevor Anschlusskabel abgezogen werden. Grundsätzlich wird empfohlen, dass der CD Player vor den Verstärkern gestartet und nach den Verstärkern ausgeschaltet wird, um Pegelspitzen, die Ihr Equipment beschädigen könnten, zu vermeiden.

2. EJECT – Mit diesem Taster werfen Sie eine CD aus. Wird diese gerade abgespielt, hat dieser Taster keine

Auswirkungen. Dieses Gerät für handelsübliche CDs, MP3-CDs und entsprechend gebrannte und finalisierte CDRs entworfen. Wegen den Variationen der Spezifikationen verschiedener CD-Brenner und CDs, sowie von privat gebrannten CDs ist die Wiedergabe möglicherweise fehlerhaft. Wir empfehlen die CDs bei geringster Geschwindigkeit zu brennen, um das beste Ergebnis zu erhalten.

3. USB – Hier können Sie USB-Sticks (mit einem FAT16- oder FAT32-Dateisystem) mit MP3s anschließen. Um die Inhalte

des Sticks anzuzeigen, verwenden Sie die Taste SOURCE und den TRACK KNOB-Drehregler und wählen "USB A" oder "USB B" als Quelle. (Beide Decks können Titel des gleichen USB-Geräts gleichzeitig wiedergeben.)

4. SOURCE - Drücken Sie diese Taste, um die Quelle Ihrer Tracks auszuwählen – wie z.B. eine eingelegte CD oder ein

angeschlossenes USB-Gerät ("USB A" oder "USB B"). (Beide Decks können Titel des gleichen USB-Geräts gleichzeitig wiedergeben.) Eine LED zeigt die aktuell gewählte Quelle an. Bestätigen Sie Ihre Wahl, indem Sie den TRACK KNOB drücken.

5. FOLDER – Drücken Sie diesen Button, um zwischen Ordner-Ansicht und Datei-Ansicht zu wechseln. In der Ordner-

Ansicht können Sie den TRACK KNOB verwenden, um durch alle verfügbaren Ordner zu blättern. Wenn Sie einen Ordner ausgewählt haben, drücken Sie den TRACK KNOB, um zur Datei-Ansicht zu gelangen – die erste angezeigte Datei wird die erste MP3-Datei sein, die in diesem Ordner verfügbar sein wird. Um in die Ordner-Ansicht zu gelangen, drücken Sie den FOLDER-Button erneut. (Während Sie sich in der Ordneransicht befinden, können Sie jederzeit die Taste FOLDER gedrückt halten, um die Ordneransicht zu verlassen ohne Änderungen vorzunehmen.) Hinweis: In beiden Ansichten gibt es keine Beschränkung Ordner oder Dateien auf nur einer einzigen “Verzeichnisebene” ansehen zu können. Jede Ansicht ist einfach nur eine Liste aller verfügbaren Ordner oder Dateien. Diese Funktion bietet einen rascheren Weg durch die Dateien zu navigieren, und erlaubt es Ihnen zu verschiedenen Dateigruppen innerhalb eines Ordners zu springen, ohne dass Sie mehrere Verzeichnisebenen wechseln oder verlassen müssen.

6. TRACK KNOB – Drehen Sie diesen Regler, um einen Track für die Wiedergabe auszuwählen. Drücken und drehen Sie

diesen Regler, um in Ihrer Trackliste/Ordnerliste 10 Tracks auf einmal zu überspringen.

7. PLAY / PAUSE – Wiedergabe oder Pausieren des Tracks. Das Pausieren eines Tracks erzeugt einen Cue-Punkt an

dieser Stelle (welcher mit dem JOG WHEEL im Suchmodus adjustiert werden kann).

8. CUE – Wenn Sie CUE während der Wiedergabe drücken, können Sie zum letzten Punkt springen, an dem die

Wiedergabe gestartet wurde und den Track pausieren. Halten Sie CUE gedrückt, um die Wiedergabe von diesem Punkt aus zu starten, und lassen Sie CUE los, um zu diesem Punkt zurückzuspringen und den Track zu pausieren. Falls der Track pausiert ist, können Sie auch das JOG WHEEL verwenden, um einen neuen Cue-Punkt zu suchen.

9. SCRATCH – Schaltet den Scratchmodus ein oder aus. Ist dieser aktiviert, führt eine Betätigung des JOG-WHEELS zu

einem 'Scratch'-Effect. Die Button leuchtet, wenn der Scratch-Modus eingeschaltet ist.

10. SEARCH – Drücken Sie diesen Button, um mit dem JOG WHEEL schnell durch die Musik zu scannen. Wenn der

Suchmodus aktiv ist, leuchtet die Button rot auf.

11. REVERSE – Drücken Sie diesen Button, um die Wiedergabe dieses Tracks umzukehren (die Button wird aufleuchten).

Drücken Sie diesen Button nochmals, um zur normalen Wiedergabe zurückzuspringen. 12. BRAKE – Mit dieser Taste die Bremsfunktion aktivieren (Taste leuchtet auf). Ist diese Funktion eingeschaltet, wird beim Pausieren eines Musikstücks die Wiedergabe verlangsamt, bevor diese völlig stoppt – ein Effekt, der das Anhalten des Motors eines Plattentellers simuliert. Braking (Abbremsen) wirkt sich ebenfalls auf den Startzeitpunkt aus, wenn Sie PLAY drücken. Die Abbremszeit kann eingestellt werden, indem man die Taste BRAKE gedrückt hält und das JOG WHEEL dreht.21

13. JOG WHEEL – Je nach aktuellem Modus dient das Jog Wheel vielen Funktionen.

a) Falls kein Track wiedergegeben wird, sucht das JOG WHEEL langsam durch die Frames des Tracks. Um einen neuen Cue-Punkt zu setzen, drehen Sie das JOG WHEEL und starten die Wiedergabe, sobald Sie die gewünschte Stelle gefunden haben. Drücken Sie CUE, um zu diesem Cue-Punkt zurückzuspringen. b) Falls der Track wiedergegeben wird, verändert das JOG WHEEL vorübergehend die Tonhöhe des Tracks. Wenn Sie das JOG WHEEL im Uhrzeigersinn drehen, so beschleunigt dies die Wiedergabe – wenn Sie es gegen den Uhrzeigersinn drehen, so wird der Track langsamer abgespielt. Dieses Tool hilft beim Angleichen der Beats. c) Wenn der SEARCH-Button aktiviert wurde, kann durch Drehen des JOG WHEELS rasch durch den Track gescannt werden. d) Wenn der SCRATCH-Button aktiviert ist, bewirkt das Drehen des JOG WHEELS, dass der wiedergegebene Track „gescratcht“ wird, wie eine Nadel auf einer Schallplatte. Hinweis: Wird ein Musikstück angehalten, das JOG WHEEL drehen, um die Funktion "Stutter Cue", eine Funktion, bei der der augenblickliche Teil des Musikstücks wiederholt abgespielt wird, zu aktivieren. Dies ist vor allem dann hilfreich, wenn ein genauer Punkt in einem Musikstück, wie z. B. ein Grundschlag, in eine Warteschleife gestellt werden soll.

14. LOOP IN – Erzeugt einen neuen Cue-Punkt oder startet während der Wiedergabe einen Loop-Punkt (einen “Loop In”-

15. LOOP OUT – Erstellt einen End-Punkt eines Loops (einen “Loop Out”-Punkt) und startet die Wiedergabe des Loops.

Drücken Sie - während ein Loop wiedergegeben wird - LOOP OUT, um den Loop zu beenden und zur normalen Wiedergabe überzugehen.

16. RELOOP – Spielt den Track sofort vom Beginn des Loops (und reaktiviert den Loop).

17. PROGRAM – Diese Taste hilft Ihnen beim Erstellen eines Programms - einer Abfolge von Tracks, die durchgehend

• WICHTIG: Bevor Sie unten angeführte Programmfunktionen ausführen, unterbrechen Sie die Wiedergabe, indem Sie PLAY / PAUSE drücken.

• So erstellen Sie ein Programm:

1. Drücken Sie PROGRAM. "P–##" "wird am LCD-Bildschirm angezeigt ("##" zeigt an, welche Position der

Track im Programm einnimmt - "P-01", "P-02" etc.)

2. Drehen Sie den TRACK KNOB, um einen Track auszuwählen. Drücken Sie anschließend den TRACK KNOB,

um ihn in das Programm aufzunehmen. Wiederholen Sie diesen Vorgang, um dem Programm weitere Titel hinzuzufügen.

3. Wenn Sie fertig sind, drücken Sie entweder PLAY, um das Programm abzuspielen oder PROGRAM, um

diesen Modus zu verlassen und zurück zum normalen Spielmodus zu gelangen. (Wenn ein Programm abgespeichert ist, erscheint "PG" am LCD).

• So spielen Sie das Programm ab:

1. Wenn Sie ein Programm gespeichert haben, drücken Sie PROGRAM. "P–##" wird nun auf der LCD-Anzeige

aufblinken. Die Gesamtzahl der Tracks dieses Programms wird links neben dem LCD (als "P##") angezeigt.

2. Drücken Sie PLAY, um den ersten Track des Programms abzuspielen. Bei der Wiedergabe eines Programms

blinkt "PG" am LCD-Bildschirm auf.

• Um ein Programm zu verlassen (ohne es zu löschen), wenn Sie gerade einen Track dieses Programms abspielen: Pausieren Sie die Wiedergabe und halten Sie dann PROGRAM gedrückt.

• So fügen Sie Ihrem gespeicherten Programm Titel hinzu:

1. Wenn Sie gerade Ihr Programm abspielen (wenn "PG" blinkt), halten Sie die Taste PROGRAM gedrückt. Sie

gelangen wieder zurück zum ersten Track des Programms. Wenn Sie Ihr Programm nicht abgespielt haben (falls "PG" durchgehend leuchtet), springen Sie zum nächsten Schritt.

2. Drücken Sie PROGRAM. Die nächste freie Position im Programm beginnt in der LCD-Anzeige zu blinken (als

"P-##"). Die Gesamtzahl der Tracks dieses Programms wird links neben dem LCD (als "P##") angezeigt.

3. Drehen Sie den TRACK KNOB, um einen Track auszuwählen. Drücken Sie anschließend den TRACK KNOB,

um ihn in das Programm aufzunehmen. Wiederholen Sie diesen Vorgang, um dem Programm weitere Titel hinzuzufügen.

4. Wenn Sie fertig sind, drücken Sie entweder PLAY, um das Programm abzuspielen oder PROGRAM, um

diesen Modus zu verlassen und zurück zum normalen Spielmodus zu gelangen. (Wenn ein Programm abgespeichert ist, erscheint "PG" am LCD).

• So löschen Sie ein Programm:

1. Drücken Sie PROGRAM. "P–##" wird nun auf der LCD-Anzeige zu blinken beginnen.

2. Halten Sie PROGRAM gedrückt. "PG" erlischt von der LCD-Anzeige und Sie gelangen zurück zum ersten

spielbaren Track Ihrer CD oder Ihres Geräts.

18. SINGLE – Mit dieser Taste kann zwischen Auto-Cue (Wiedergabe hält nach jedem Musikstück an) oder kontinuierlicher

Wiedergabe (Musikstücke werden nacheinander ohne Unterbrechung abgespielt) umgeschaltet werden.

19. TIME – Schaltet die Zeitanzeige zwischen vergangener Abspielzeit, verbleibender Abspielzeit des Titels und

verbleibender Abspielzeit der gesamten CD.

20. PITCH – Dient zur Einstellung des PITCH FADER (mögliche Werte: ±4%, 8%, 16% und 100%) oder schaltet diesen ab.

(Leuchten alle drei LEDs auf, ist der PITCH FADER auf einen Bereich von ±100% eingestellt.) Der augenblicklich eingestellte Bereich wird durch die LCD- und LED-Anzeigen angezeigt.

21. PITCH FADER – Mit dem PITCH FADER wird der Gesamtpegel der Musik eingestellt, wenn eine oder alle der PITCH

LED-Anzeigen aufleuchten. Der Pegel ändert sich nicht, wenn keine der PITCH LED-Anzeigen aufleuchten.

22. PITCH BEND -/+ – Sie können diese beiden Pitch Bend Buttons verwenden, um die Tonhöhe und das Tempo der Musik

vorübergehend um bis zu -/+ 16% der aktuellen Pitch-Einstellung zu adjustieren nen.

23. MASTER TEMPO – Aktiviert das Master-Tempo, welches die Tonart des Tracks mit der ursprünglichen Tonart verknüpft

(so als ob es mit 0% Tonhöhenadjustierung gespielt wird). So können Sie dann das Tempo des Tracks adjustieren, ohne Auswirkungen auf Tonart oder Tonhöhe.

24. TAP – Um eine BPM-Rate manuell einzugeben, diese Taste im Takt der Musik antippen. Soll der CDN77USB eine

BPM-Rate automatisch erkennen, diese Taste zwei Sekunden lang drücken.

25. LCD – zeigt alle Funktionen, in Echtzeit an.22

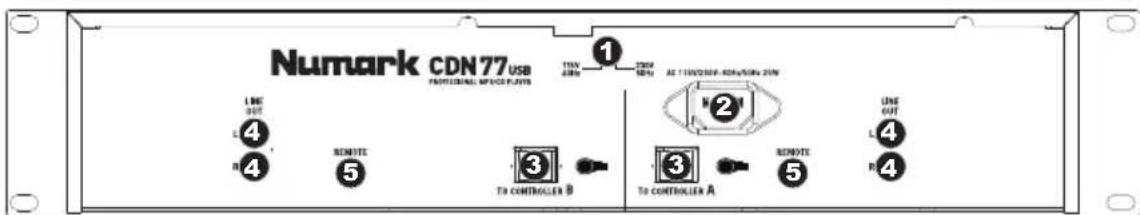

ÜBERSICHT ÜBER DIE RÜCKSEITE

1. SPANNUNGSUMSCHALETER – Stellen Sie diesen Schalter auf die für Ihren Aufenthaltsort richtige Stromspannung

2. ANSCHLUSS FÜR GENORMTEN NETZSTECKER – stecken Sie das mitgelieferte Anschlusskabel hier ein.

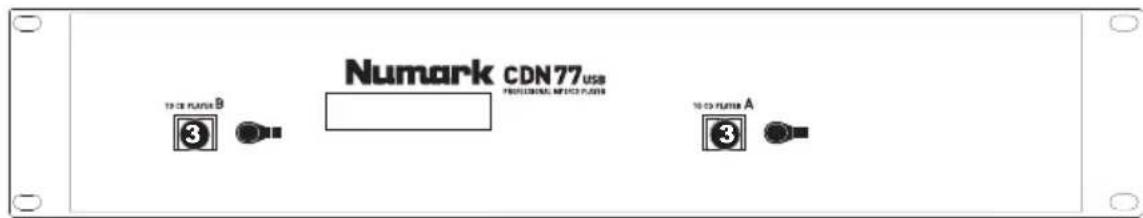

3. CONTROLLER-ANSCHLUSSKABEL - Verwenden Sie die mitgelieferten Controller-Kabel, um den CD-Player (unten)

an die Steuereinheit (oben) anzuschließen.

4. CINCH-ANSCHLÜSSE FÜR AUDIO – Verbinden Sie CD-Player und Mischpult über diese Line-Level-Ausgänge.

5. REMOTE-START-ANSCHLUSS - Um die CDN77USB's Fader-Start-Funktionen zu verwenden, verbinden Sie diese

Buchsen mit einem kompatiblen Mixer mithilfe eines herkömmlichen Fader-Start-Kabels (nicht im Lieferumfang enthalten). Jedes Mal, wenn Sie den Crossfader am Mischpult zu einem Deck hinbewegen, beginnt das Deck automatisch zu spielen. Wenn Sie den Fader von diesem Deck wegbewegen, stoppt das Deck die Wiedergabe. LCD-ANZEIGEELEMENTE

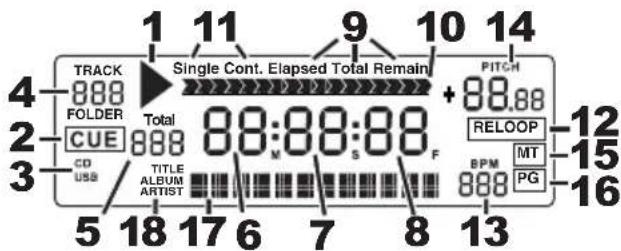

1. PLAY – Aktiviert, wenn das Gerät eine Musikstücke

2. CUE – Leuchtet ununterbrochen, wenn das Gerät an

einem Cue-Punkt pausiert.

3. CD / USB – Hier wird angezeigt, ob Musikstücke von

einer eingelegten CD oder einem über den USB-Anschluss verbundenen Gerät abgespielt werden.

4. TRACK / FOLDER NUMBER – Zeigt die Nummer

des augenblicklich abgespielten Musikstücks oder die des geöffneten Verzeichnisses. Wird ein ein Programm angesehen oder abgespielt, beginnt die Ziffer mit einem "P" ("P01," "P02," usw.) und zeigt die Nummer des Musikstücks im Programm an.

5. TOTAL TRACK – Zeigt die Gesamtzahl der auf der CD oder dem über den USB-Anschluss verbundenen Gerät

vorhandenen Musikstücke an. (Befindet man sich in der Verzeichnisanzeige, bedeutet dies die Gesamtzahl an Verzeichnissen, die auf dem über den USB-Anschluss verbundenen Gerät vorhanden sind.)

6. MINUTES – Zeigt entweder die vergangenen oder verbleibenden Minuten an, je nach Einstellung der Betriebsart.

7. SECONDS – Zeigt entweder die vergangenen oder verbleibenden Sekunden an, je nach Einstellung der Betriebsart.

8. FRAMES – Für exaktes Cueing unterteilt der CD-Spieler eine Sekunde in 75 Rahmen. Zeigt entweder die vergangenen

oder verbleibenden Rahmen an, je nach Einstellung der Betriebsart.

9. TIME MODE – (Abgelaufen) zeigt die Zeit im tatsächlichen Abspielverlauf an. (Verbleibend) zeigt an, wie viel Zeit für

einen bestimmten Titel verbleibt. (Total) zeigt an, wie viel Zeit für einen CD verbleibt. Diese Funktion wird über die TIME- Taste gesteuert.

10. TIME BAR – Zeigt entweder die verbleibende oder die abgelaufene Zeit an, je nach Einstellung der TIME-Taste.

11. PLAY MODE – Zeigt an, dass das Gerät sich entweder im Einzigen Abspielbetrieb (hält nach jedem abgespielten

Musikstück an) oder im kontinuierlichen Abspielbetrieb (spielt die gesamte CD ohne Unterbrechung ab) befindet. Diese Funktion wird über die Taste SINGLE gesteuert.

12. RELOOP – Zeigt an, dass ein Loop abgespielt wird.

13. BPM – Zeigt das Tempo des augenblicklich abgespielten Musikstücks in BPM (Taktschläge pro Minute) an. Wird hier

"AUTO BPM" angezeigt, bedeutet dies, dass das Tempo automatisch errechnet wurde.

14. PITCH – Zeigt den Pitch Bereich an.

15. MT (MASTER TEMPO) – Zeigt an, dass die Taste MASTER TEMPO gedrückt wurde.

16. PG (PROGRAM) – Zeigt an, dass ein Programm abgespielt wird.

17. TEXT DISPLAY – Zeigt beim Navigieren durch die MP3s, den Ordnernamen oder den Dateinamen an.

18. iD3 TAG – Zeigt an, welche ID3 Tags am TEXT DISPLAY zu sehen sind.
