BEDIENUNGSANLEITUNG SD3023 Renkforce

Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswei- se, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. © Copyright 2010 by Conrad Electronic SE.

SD-3023 SD-Tuner BedienungsanleitungSeite 2-33

01_1110_03 Bedienungsanleitung Deutsch

Tel. [phone] Fax [phone] e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet. www.conrad.de unter der Rubrik Kontakt

www.conrad.at bzw. www.business.conrad.at

Tel. [phone] Fax [phone] e-mail: [e-mail] Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr Bedienungsanleitung Deutsch

Bestimmungsgemäße Verwendung Der Renkforce SD-3023 SD-Tuner dient dazu, Radiosender in Fahrzeugen zu empfangen und Audiodaten von passenden Speichermedien wiederzugeben und die so gewonnenen Audiosignale zu verstärken. Das Gerät muss zur Wiedergabe an Lautsprecher angeschlossen werden. Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeug- batterie an Karosserie zugelassen. Das Gerät darf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden. Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt wird. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert, bzw. umgebaut und das Gehäuse nicht geöffnet werden. Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung! Symbolerklärung Das Symbol mit dem Ausrufezeichen weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.

Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.5 Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.

• Als Spannungsquelle darf nur das 12 V-Gleichspannungsbordnetz (negativer Pol der Batterie an der Karosserie des Fahrzeugs) verwendet werden. Schließen Sie das Gerät nie an eine andere Spannungsversorgung an.

• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.

• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.

• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.

• Betreiben Sie das Gerät nicht unbeaufsichtigt.

• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät angeschlossen werden.

• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung. Bedienungsanleitung Deutsch

Produktbeschreibung Dieses Gerät ist mit einem AM/FM-Radioteil, einer USB-Schnittstelle und einem MMC/SD-Kartenlesegerät mit den folgenden Merkmalen ausgestattet:

• Hohe Ausgangsleistung (4 x 40W max.)

• Vorverstärkerausgang zum Anschluss eines Leistungsverstärkers

• Front AUX IN zum Anschluss externer Audioquellen

• Elektronische Lautstärke-, Tiefen-, Höhen-, Fader- und Balance-Regelung

• Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen

• FM-Tuner mit RDS-Funktion

• Genaues elektronisches Abstimmen der Sender durch PLL-Tuner

• 24 programmierbare Stationsspeicher (18xFM, 6xAM)

• Manueller/Automatischer Sendersuchlauf in beide Suchrichtungen

• Automatische Senderspeicherung/Programmspeichersuchlauf

• Alphanumerisches DOT-Matrix-Display

• ID3-Tag-Anzeige bei MP3-Wiedergabe

• Uhrzeiteinstellung über RDS-System

• ISO-Anschlussterminal9 Mechanischer Einbau In den meisten Kfz ist vom Hersteller ein Einbauplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes erfolgte aus sicherheitstechnischen Gesichtspunkten. Es ist deshalb anzuraten, das Autoradio in diesen vorgese- henen Bereich einzubauen. Das Gerät benötigt einen DIN-Einbauausschnitt mit den Abmessungen 182x53mm, diese Einbaumaße sind genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten. Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sich bitte bei Ihrem Autohändler über den korrekten Einbauort für das Autoradio. Wählen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des Fahrers beeinflusst oder ihn vom Verkehrsgeschehen ablenkt. Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantie- ren. Änderungen am Fahrzeug, die durch den Einbau des SD-Tuners oder anderer Komponenten nötig sind, müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei vielen Kfz erlischt bereits durch das Aussägen eines Blechteils die Betriebserlaubnis. Da das Gerät im Betrieb Wärme erzeugt, muss der Einbauort hitzeunempfindlich sein. Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden. Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihrer Auto-HiFi-Komponenten die Sicherheitshinweise der Werkzeughersteller. Berücksichtigen Sie beim Einbau Ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb jedes Teil sicher und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.

Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehenen Einbauraumes. Bedienungsanleitung Deutsch

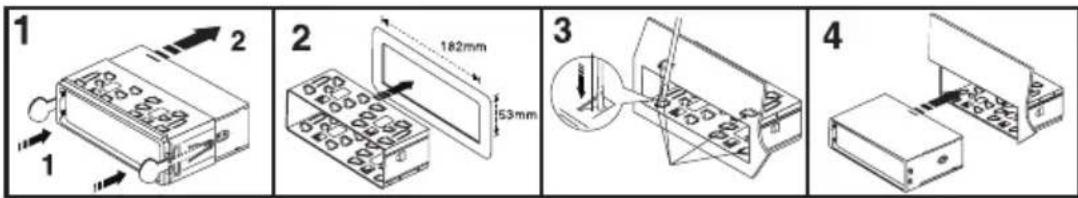

Mechanischer Einbau Einbau in den Radioschacht

• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüsseln (Bild1, Punkt1).

• Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab (Bild1, Punkt2).

• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs (Bild2).

• Biegen Sie einige der Haltelaschen am Einbaurahmen um, bis der Rahmen sicher in der Einbauöffnung fixiert ist (Bild3).

• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schieben Sie das Gerät in den Einbaurahmen, bis es sicher einrastet (Bild4).

Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demon- tage des Gerätes.

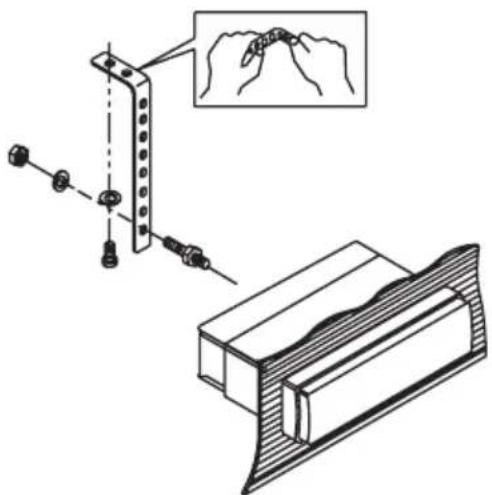

• Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem Schraubzapfen an der Geräterückseite.

• Bei den meisten Fahrzeuge ist solch eine Sicherung bereits vorgesehen. Falls dies bei Ihrem Fahrzeug nicht der Fall sein sollte, befestigen Sie das Gerät bitte mit dem beiliegenden Lochblechstreifen. Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor:11 Mechanischer Einbau Ausbau

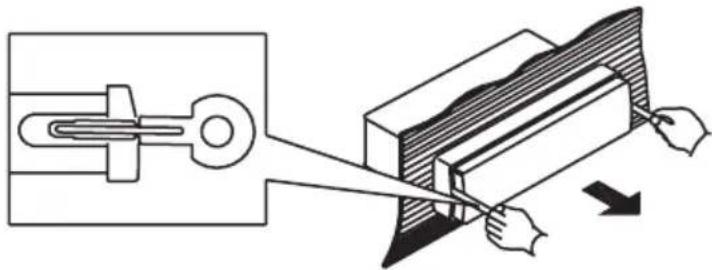

• Stecken Sie die beiden Entriegelungsschlüssel in die seitlichen Schlitze zwischen Gerät und Einbaurahmen, bis das Gerät entriegelt ist.

• Lösen Sie, falls erforderlich die Befestigungsschraube an der Geräterückseite.

• Ziehen Sie das Autoradio an den Entriegelungsschlüsseln vorsichtig aus dem Einbaurahmen.

• Lösen Sie den ISO-Anschluss-Stecker, den Antennenstecker und die LINE-Verbindungen. Bedienungsanleitung Deutsch

Elektrischer Anschluss Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden. Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden. Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig angeschlossen und den Anschluss überprüft haben. Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eine Diodenprüflampe, da normale Prüflampen zu hohe Ströme aufnehmen und so die Bordelektronik beschädigen können. Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen. Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten beschädigt werden kann. Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische Daten“). Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind - also die Plus- und Minus- kennzeichen übereinstimmen. Die Anschlusskabel der Lautsprecher sind im Normalfall codiert: Einige Lautsprecherher- steller markieren die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwen- den eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung. Das Gerät wurde für den Betrieb an Lautsprecherimpedanzen von mindestens 4 Ohm entwik- kelt. Schließen Sie auf keinen Fall Lautsprecher mit einer geringeren Impedanz an.

Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der Lautsprecher bereits bis zum vorgesehenen Einbauschacht geführt. Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten Leitungen über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahr- zeugs) abgesichert sind.13 Elektrischer Anschluss Anschluss der Antenne

• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse hinten am Gerät (Buchse neben den Cinch-Anschlüssen).

• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerüstet sein, verwenden Sie bitte einen passenden Adapter, der im Fachhandel erhältlich ist. Anschluss der LINE-Ausgänge Der SD-Tuner verfügt über LINE-Ausgänge für den Anschluss eines Leistungsverstärkers. Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten. Halten Sie die Länge der Anschlussleitungen möglichst kurz. Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende Einstreuungen in die Leitungen. Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes führen können, dürfen an die Cinchanschlüsse nur Geräte mit ebensolchen Cinchanschlüssen angeschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den „Technischen Daten“.

• Verbinden Sie die Cinchbuchsen an der Geräterückseite mit den Eingängen des Leistungsverstärkers.

Die rote Buchse ist der Anschluss für den rechten Kanal Die weiße Buchse ist der Anschluss für den linken Kanal Anschluss AUX IN An den Anschluss AUX IN (22) kann ein externes Audiogerät (z.B. tragbarer MP3-Player) angeschlossen werden, dessen Signal über die Fahrzeuglautsprecher wiedergegeben wird.

• Verbinden Sie den Anschluss AUX IN (22) mit dem Audioausgang des externen Gerätes. Bedienungsanleitung Deutsch

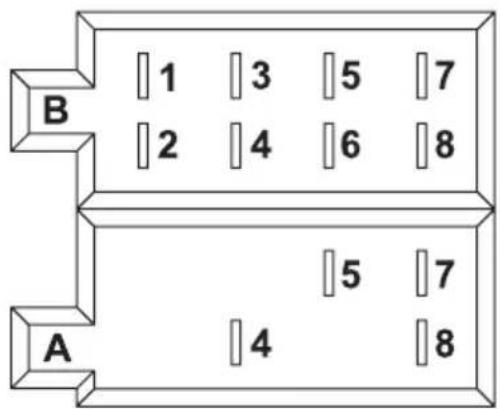

Elektrischer Anschluss Anschluss der Lautsprecher und der Stromversorgung Fahrzeuge, die mit einem ISO-Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte vorher überprüfen!) direkt mit dem ISO Anschlussterminal verbunden werden. Bei abweichender Stecker- belegung erfolgt der Anschluss über einen fahrzeugspezifischen Adapter, den Sie im Handel erhalten. Die Kontaktbelegung der ISO-Anschlussbuchse des SD-Tuners entnehmen Sie bitte den nachfolgenden Bildern. Die jeweilige Belegung Ihres Kfz Systemsteckers erfahren Sie bei Ihrem Kfz Händler. Systemstecker B (Lautsprecheranschluss) (1) Lautsprecher rechts hinten (+) (2) Lautsprecher rechts hinten (-) (3) Lautsprecher rechts vorne (+) (4) Lautsprecher rechts vorne (-) (5) Lautsprecher links vorne (+) (6) Lautsprecher links vorne (-) (7) Lautsprecher links hinten (+) (8) Lautsprecher links hinten (-) Systemstecker A (Stromversorgung) (1) nicht belegt (2) nicht belegt (3) nicht belegt (4) Dauerstrom +12V (5) Antennensteuerausgang (6) nicht belegt (7) Zündung +12V (8) Masse15 Elektrischer Anschluss

• Der Anschluss Dauerstrom +12V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter Zündung permanent 12V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient zur Speicherung der Benutzereinstellungen, der Uhrzeit usw.

• Der Antennensteuerausgang (5) liefert bei eingeschaltetem Gerät eine Spannung von +12V. Diese Leitung kann für die Stromversorgung einer elektrischen Antenne, sowie als Einschaltspannung für einen Autoverstärker verwendet werden.

• Der Anschluss Zündung +12V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter Zündung +12V führt (Klemme 15 des Bordnetzes).

Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des Fahrzeuges zu einer Entleerung der Bordbatterie kommen kann.

• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden.

Bedingt durch die immer häufiger verwendete Klebetechnik bzw. durch lackierte Metallteile wird die elektrische Leitfähigkeit eingeschränkt. Daher ist nicht jedes Metallteil als Massepunkt geeignet. Bedienungsanleitung Deutsch

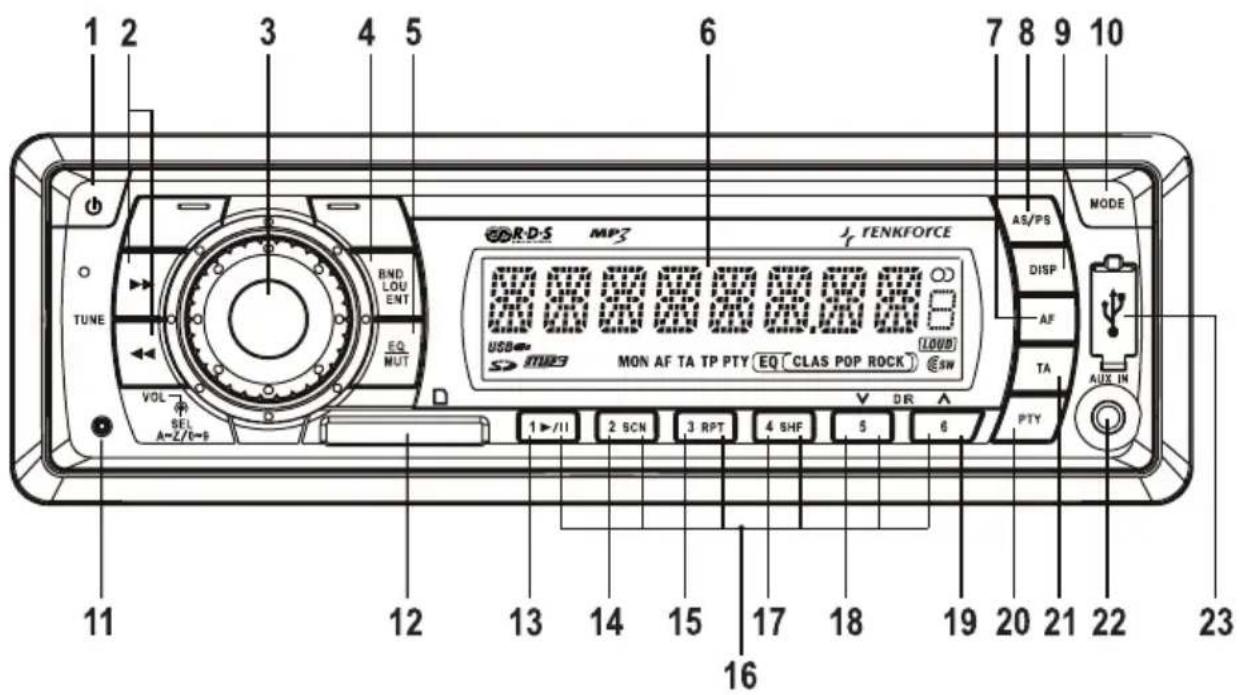

Bedienung Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit. Klemmen Sie nach der Überprü- fung den Minuspol der Bordbatterie wieder an. Allgemeine Bedienung

• Taste (1) Mit dieser Taste wird das Gerät ein- bzw. ausgeschaltet.

• Taste MODE (10) Mit dieser Taste werden die verschiedenen Audioquellen gewählt. Jeder Tastendruck schaltet auf die nächste Quelle um:

Wenn eine der Quellen nicht aktiv ist, d.h. es ist kein Medium eingelegt, wird die Quelle bei der Auswahl übersprungen.

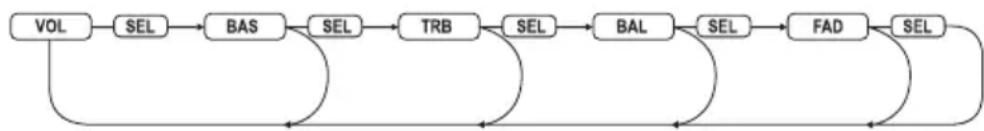

• Drehregler VOLUME / Taste SELECT (3) Im Normalbetrieb wird mit dem Drehregler VOLUME die Lautstärke geregelt. Drücken Sie die Taste SELECT ein- bzw. mehrmals, um die Parameter BAS (Tieftonklangregelung), TRB (Hochtonklangregelung), BAL (Balanceeinstellung) und FAD (Fadereinstellung) durch Drehen des Drehreglers VOLUME zu verändern.

• LC-Display (6) Im Display (6) werden alle Informationen, in Abhängigkeit von der gerade wiedergegebenen Audioquelle (Radioteil, SD-Player usw.) angezeigt.17 Bedienung

• Taste DISP (9) Mit dieser Taste werden verschiedene Informationen auf dem LC-Display (6) angezeigt. Durch erneutes Drücken der Taste wird die Anzeige jeweils weitergeschaltet. Wird die Taste nicht weiter betätigt, schaltet die Anzeige nach kurzer Zeit wieder auf die ursprüngliche Information um. Bei Empfang eines RDS-Senders: Radiobetrieb: Stationsname > Uhrzeit > Sendefrequenz > Programmtyp SD/USB-Betrieb: Trackanzeige > Uhrzeit > ID3-Informationen > Stationsname > Sendefrequenz > Programmtyp Bei Empfang eines Nicht-RDS-Senders: Radiobetrieb: Sendefrequenz > Uhrzeit > PTY NONE SD/USB-Betrieb: Trackanzeige > Uhrzeit > ID3-Informationen > Sendefrequenz > PTY NONE

• Taste BND/LOU/ENT (4) Diese Taste schaltet die Loudness-Funktion ein bzw. aus. Drücken und halten Sie die Taste, um die Loudness-Funktion ein- bzw. auszuschalten: LOUD ON: Die Loudness-Schaltung ist aktiviert. LOUD OFF: Die Loudness-Schaltung ist abgeschaltet. Der Klang wird nicht beeinflusst.

Das menschliche Ohr nimmt tiefe und hohe Töne bei geringen Lautstärken schlechter wahr. Durch eine Anhebung dieser Frequenzbereiche bei geringen Lautstärken (Loudness-Korrek- tur) wird diesem Effekt entgegengewirkt und die Musikwiedergabe klingt natürlicher. Bedienungsanleitung Deutsch

• Taste EQ/MUT (5) Drücken Sie diese Taste kurz, um die verschiedenen Equalizer-Voreinstellungen abzurufen: FLAT Equalizer eingeschaltet, linearer Frequenzgang CLASSICS Voreinstellung für klassische Musik POP M Voreinstellung für Popmusik ROCK M Voreinstellung für Rockmusik DSP OFF Equalizer ausgeschaltet Drücken Sie diese Taste lang, um die Stummschaltung zu aktivieren. Benutzen Sie diese Funktion, wenn Sie die aktuelle Wiedergabe kurzzeitig unterbrechen wollen, um sich z.B. bei Passanten nach dem Weg zu erkundigen. Um die Stummschaltung wieder zu deaktivieren drücken Sie die Taste EQ/MUT (5) erneut oder drehen Sie den Drehregler VOLUME (3).

• Taste RESET (11) Diese Taste setzt alle Einstellungen auf die werksseitig vorgegebenen Werte zurück. Drücken Sie diese Taste in folgenden Fällen: - nach Abschluss der Einbau- und Anschlussarbeiten - wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert - wenn im Display undefinierte Zeichen angezeigt werden19 Bedienung Menü-Einstellungen

• Drehregler VOLUME / Taste SELECT (3) Um die Menüeinstellungen zu wählen, drücken Sie zuerst länger (>2 Sekunden) die Taste SELECT und anschlie- ßend drücken Sie diese Taste erneut, aber nur kurz, bis die gewünschte Funktion auf dem Display erscheint: Die Optionen bei der jeweiligen Einstellung werden durch Drehen des Drehreglers VOLUME ausgewählt.

BEEP ON: Jede Tastenbetätigung wird mit einem Signalton quittiert. BEEP OFF: Der Tastenquittierungston ist deaktiviert.

AREA EUR: Radio-Frequenzbandeinstellung für Europa FM 87,5-108MHz / 50kHz-Schritte MW 522-1620kHz / 9kHz-Schritte AREA USA: Radio-Frequenzbandeinstellung für USA FM 87,5-107,9MHz / 200kHz-Schritte MW 530-1710kHz / 10kHz-Schritte

TA SEEK: Das Gerät sucht bei Verlust der Verkehrsfunkinformation einen neuen Sender mit Verkehrsfunk- Kennung. TA ALARM: Das Gerät gibt einen Warnton ab, wenn die Verkehrsfunk-Kennung nicht mehr empfangen werden kann. Bedienungsanleitung Deutsch

Reaktion des Gerätes, wenn man in ein Sendegebiet kommt, in dem 2 unterschiedliche Sender mit unterschiedlicher Programmidentifikation (PI) die gleiche AF (Alternativfrequenz) senden: PI SOUND: Das Radio schaltet einige Sekunden auf den neuen Sender und dann wieder zurück. PI MUTE: Der neue Sender wird stummgeschaltet.

RETUNE L: Wenn keine Verkehrsfunk-Kennung mehr empfangen wird, startet der automatische Suchlauf nach 90 Sekunden. RETUNE S: Wenn keine Verkehrsfunk-Kennung mehr empfangen wird, startet der automatische Suchlauf nach 30 Sekunden.

Reaktion des Gerätes bei der Sendersuche: MASK DPI: Alternativfrequenzen mit unterschiedlicher Programminformation (PI) werden nicht berücksichtigt. MASK ALL: Alternativfrequenzen mit unterschiedlicher Programminformation (PI) und Alternativfrequenzen mit hoher Signalstärke, jedoch ohne RDS Information werden nicht berücksichtigt.21 Bedienung Radiobetrieb RDS als Empfangskonzept Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusatzinformationen über den UKW RDS Sender mit ausgestrahlt. Sie besitzen mit dem SD-3023 einen SD-Tuner, der in der Lage ist diese codierten Daten, die von fast allen Sendeanstalten mit ausgestrahlt werden auszuwerten. Folgende wesentlichen Zusatzinformationen werden gesendet: - Programm Identifikation (PI) - Verkehrsfunkkennung (TP) - Verkehrsdurchsagekennung (TA) - Programm Servicename (PS) - Alternative Frequenzen (AF) - Programmtyp (PTY) - EON-Informationen (EON) - Uhrzeit (CT) Programm Identifikation (PI) Diese Daten helfen dem Empfänger einen Sender eindeutig zu identifizieren. Sie ermöglichen dem Radio zwischen Gebieten zu unterscheiden in denen das gleiche Programm ausgestrahlt wird. Das Autoradio schaltet also bei schwächer werdendem Empfang nur auf einen stärkeren Sender um, der die gleiche Programm Identifikation ausstrahlt. Verkehrsfunk-Kennung (TP) Durch dieses Signal erkennt der Empfänger, dass ein Sender mit Verkehrsfunkinformationen empfangen wird. Verkehrsdurchsage-Kennung (TA) Durch dieses Signal kann der Sender eine Verkehrsfunkdurchsage erkennen und gegebenenfalls die laufende Wiedergabe einer anderen Quelle unterbrechen. Bedienungsanleitung Deutsch

Bedienung Programm Servicename (PS) Diese Information gibt dem Empfänger an, welchen Sender er gerade empfängt. Sie wird direkt im Display des Autoradios wiedergegeben, z.B. BAYERN 3. Alternative Frequenzen (AF) Es wird eine Liste von alternativen Frequenzen mitgesendet, welche dasselbe Programm abstrahlen. Wird der empfangene Sender zu schwach, so erkennt der Empfänger über das AF-Signal auf welchen Frequenzen er nach einem Sender suchen muss, der besser zu empfangen ist. Programmtyp (PTY) Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B. Sport, Klassik, Nachrichten usw.). Der Hörer kann dadurch gezielt nach einem Programm seiner Wahl suchen. Außerdem kann ein nationaler Katastrophenalarm auf diese Art verbreitet werden. Den PTY-Service bieten jedoch nicht alle Sender an. EON-Informationen (EON) Viele Senderketten mit verschiedenen Programmen haben nur ein Programm mit Verkehrsfunkdienst. Werden EON-Informationen mitgesendet, schaltet ein derart ausgestattetes Gerät bei Verkehrsdurchsagen auf den Verkehrsfunksender um, obwohl ein anderes Programm der Senderkette gehört wird. Hört man z.B. Bayern 4 (ohne Verkehrsfunk) schaltet das Gerät bei aktiver TA-Taste für die Dauer einer Verkehrsfunkdurchsage auf Bayern 3 (mit Verkehrsfunk) um. Uhrzeit (CT) Viele Sender senden die aktuelle Uhrzeit in den RDS-Daten. Empfängt das Gerät dieses Signal stellt es die eingebaute Uhr automatisch. Das RDS System bietet also den Vorteil, dass beim Verlassen des Sendegebietes ein Umschalten auf einen gleichen, besser zu empfangenden Sender automatisch erfolgt. Ein Umschalten erfolgt jedoch nur, wenn ein besserer Sender mit dem gleichen Programm vorhanden ist. Kurze empfangsbedingte Signalabschwächungen können auch durch das RDS System nicht eliminiert werden, da ein ständiges Hin und Herschalten des Autoradios die Folge wäre. Dies würde vom Hörer als weitaus störender empfunden, als kurz auftretende Empfangsstörungen. Ein weiterer Pluspunkt des RDS Systems ist die Anzeige des Sendernamens. Der Sendername eines RDS-Senders wird auf dem Autoradiodisplay angezeigt.23 Bedienung Funktion der einzelnen Tasten

• Taste BND/LOU/ENT (4) Mit dieser Taste wird der Bandbereich des Radioteils gewählt. Es stehen 3 FM-Bereiche und ein AM-Bereich zur Verfügung: F1 > F2 > F3 > MW

Auf jedem der vier Bandbereiche können 6 Sender auf den Stationstasten 1-6 (16) abgespeichert werden.

• Tasten und (2) Mit diesen Tasten wird die Empfangsfrequenz geändert, um Sender im Radiobetrieb einzustellen. Kurzes Drücken einer Taste startet den automatischen Sendersuchlauf (Displayanzeige SEARCH). Der Suchlauf hält erst beim nächsten, gut zu empfangenden Sender an. Wird eine Taste länger gedrückt gehalten ist der manuelle Sendersuchlauf aktiviert. Im Display erscheint MANUAL. Die Frequenz wird in diesem Modus solange verändert, bis die entsprechende Taste wieder losgelassen wird. Kurzes Drücken verändert die Frequenz schrittweise.

Werden die Tasten längere Zeit nicht betätigt schaltet das Gerät wieder in den automatischen Sendersuchlauf um. Im Display erscheint kurz AUTO.

• Stationstasten 1-6 (16) Durch einen kurzen Druck auf diese Tasten kann man direkt einen vorher gespeicherten Sender anwählen. Um einen gerade gehörten Sender abzuspeichern, einfach die gewünschte Taste länger als 1 Sekunde drücken.

Jeder der drei FM-Bandbereiche (F1-3) und auch der AM-Empfangsbereich (MW) hat sechs Stations- tasten. Es können also insgesamt 24 Stationstasten belegt werden. Bedienungsanleitung Deutsch

• Taste AS/PS (8) Wird diese Taste kurz gedrückt, werden die auf den Stationsspeichertasten 1-6 (16) abgespeicherten Sender für jeweils einige Sekunden abgerufen. Um diesen Suchlauf zu stoppen, drücken Sie die Taste erneut. Wird die Taste länger gedrückt gehalten, werden alle gut zu empfangenden Sender automatisch auf die Stations- speichertasten 1-6 (16) abgespeichert. Nach diesem Vorgang, werden die abgespeicherten Sender wie oben beschrieben für einige Sekunden abgerufen.

• Taste TA (21) Taste TA (21) einmal kurz drücken > TA ist eingeschaltet Taste nochmals drücken > TA ist ausgeschaltet Wird ein Verkehrsfunksender empfangen, so erscheint im Display die Anzeige TP = Traffic Programm. Bei gedrückter TA Taste erscheint zusätzlich das Kürzel TA im Display. Bei laufender Wiedergabe einer anderen Quelle (z.B. SD-Wiedergabe) wird das Programm für die Dauer der Verkehrsfunkdurchsage stummgeschaltet. Wird eine laufende Rundfunksendung sehr leise gehört, erhöht sich die Lautstärke der Verkehrsfunkdurchsage automatisch auf einen gut verständlichen Pegel. Nach Beendigung der Durchsage stellt sich die vorher eingestellte Lautstärke wieder ein. Einstellung der EON-Empfindlichkeit: Mit dieser Funktion ist es möglich, die Umschaltung auf Verkehrsfunkdurchsagen anderer Programme der gleichen Senderkette von deren Empfangsstärke abhängig zu machen. Drücken Sie die Taste TA (21) ca. 2 Sekunden lang, bis im Display die Anzeige EON TA LO bzw. EON TA DX erscheint. Durch nochmaliges langes Drücken der Taste TA schalten Sie zwischen den beiden Betriebsarten hin und her. Die normale Displayanzeige erscheint nach einigen Sekunden wieder automatisch. EON TA LO: Das Gerät schaltet nur auf EON-Verkehrsfunkdurchsagen um, wenn die Signalstärke des EON Senders gut ist und keine Störungen zu erwarten sind. EON TA DX: Das Gerät schaltet immer auf EON-Verkehrsfunkdurchsagen um, die Signalstärke wird nicht berück- sichtigt.25 Bedienung

• Taste AF (7) Taste AF (7) einmal kurz drücken > AF ist eingeschaltet Taste nochmals drücken > AF ist ausgeschaltet Die Taste AF (7) ruft die automatische Sendernachführung auf. Im Display erscheint die Anzeige AF. Wird ein schwacher oder kein RDS Sender empfangen, blinkt die Anzeige. Bei einem gut zu empfangenden Sender erscheint das Symbol ständig. Nur in der AF Funktion kann das Gerät beim Verlassen des Sendegebietes selbstständig auf einen besseren Sender umschalten. Regionalkennung: Drücken Sie die Taste AF (7) ca. 2 Sekunden lang, bis im Display die Anzeige REG ON bzw. REG OFF erscheint. Durch nochmaliges Drücken der Taste AF schalten Sie zwischen den beiden Betriebsarten hin und her. Die normale Displayanzeige erscheint nach einigen Sekunden wieder automatisch. REG ON: Das Gerät schaltet bei schwächer werdendem Empfang nur auf eine andere Frequenz mit exakt dem gleichen Programm um. REG OFF: Das Gerät schaltet bei schwächer werdendem Empfang auch auf einen anderen Sender mit der gleichen Regionalkennung um.

• Taste PTY (20) Mit dieser Taste schalten Sie die PTY-Funktion ein. Dies erkennen Sie an der PTY-Anzeige im Display. Nach dem Drücken der PTY-Taste zeigt das Display die ausgewählte Programmart an. Stellen Sie mit dem Drehregler VOLUME (3) die gewünschte Programmart ein und drücken Sie eine der Tasten und (2), um den Suchlauf zu starten. Nun beginnt der Suchlauf nach einem Sender dieser Programmart. Es stehen folgende Programmarten zur Verfügung: NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M, ROCK M, EASY M, LIGHT M, CLASSICS, OTHER M, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M, OLDIES, FOLK M, DOCUMENT, TEST, ALARM Bedienungsanleitung Deutsch

Bedienung USB-/Speicherkartenbetrieb Das Gerät ist mit einer USB-Schnittstelle und einem Speicherkartenleser für SD/MMC-Karten ausgerüstet. MP3-Dateien, die auf diesen Medien abgespeichert sind, können wiedergegeben werden. Verbinden Sie keinen MP3-Player mit der USB-Schnittstelle, wenn er über Batterien betrieben wird. Die Stromversorgung der USB-Schnittstelle kann die eingelegten Batterien laden und somit zu Überhitzung bzw. auch Explosion der Batterien führen.

USB-Medien und USB-Festplatten bis max. 40GB und einer Stromaufnahme von max. 1A können an die USB-Schnittstelle angeschlossen werden. An der USB-Schnittstelle können nur USB-Speichermedien betrieben werden. MP3-Player mit USB- Anschluss schalten beim Einstecken in diesen Anschluss meist in den PC-Modus. In diesem Modus ist ein Abspielen von Musikdateien nicht möglich. Sie können jedoch jederzeit den Audioausgang eines MP3-Players an den Anschluss AUX IN (22) anschließen. SD/MMC-Karten und SDHC-Karten bis max. 8GB werden unterstützt. Die Medien müssen FAT 32 formatiert sein. Aufgrund der sehr großen Vielfalt von Geräten mit USB- und SD/MMC-Kartenschnittstellen und ihren manchmal sehr herstellerspezifischen Funktionen, kann nicht sichergestellt werden, dass alle Medien erkannt werden und alle Bedienungsmöglichkeiten in Verbindung mit diesem Gerät gegeben sind. Sollte das Speichermedien nicht erkannt werden, ziehen Sie es bitte nochmals heraus und stecken es erneut ein.

• Stecken Sie Ihr USB-Speichermedium in die USB-Schnittstelle (23).

• Bei Verwendung einer Speicherkarte stecken Sie diese in den Speicherkartenleser (12).

• Das Gerät schaltet automatisch auf den entsprechenden Eingang um und startet die Wiedergabe.

• Das zuletzt eingesteckte Medium wird automatisch ausgewählt.27 Bedienung

• Tasten und (2) Diese Tasten dienen zur Auswahl der einzelnen Tracks bzw. zum Suchen eines bestimmten Abschnitts innerhalb eines Tracks.

Die Pfeile auf den Tasten geben die Suchrichtung (vorwärts bzw. rückwärts) an. Drücken Sie die Tasten kurz, um zum nächsten bzw. vorherigen Track zu springen. Drücken Sie die Tasten lang, um innerhalb eines Tracks einen bestimmten Abschnitt zu suchen. Die Wiedergabe erfolgt in diesem Fall beschleunigt.

(19) Diese Tasten dienen zur Auswahl der Ordner auf dem Speichermedium. DIR V (18) wählt den vorangehenden Ordner. DIR (19) wählt den nächsten Ordner.

Ist auf dem Speichermedium keine Ordnerstruktur vorhanden haben diese Tasten keine Funktion.

• Taste / (13) Drücken Sie diese Taste, um die Wiedergabe kurzzeitig zu unterbrechen. Bei erneuter Betätigung setzt die Wiedergabe an der Stelle wieder ein, an der sie vorher unterbrochen wurde.

• Taste SCN (14) Drücken Sie diese Taste um jeden Track für ca. 10 Sekunden anzuspielen. Um diese Funktion wieder abzuschalten drücken Sie die Taste SCN (14) erneut. Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

• Taste RPT (15) Drücken Sie diese Taste, um die Titel-Wiederholfunktion zu aktivieren. Der aktuelle Titel wird andauernd wiederholt. Um diese Funktion wieder abzuschalten, drücken Sie die Taste RPT (13) erneut. Bedienungsanleitung Deutsch

• Taste SHF (17) Drücken Sie diese Taste, um die Zufallswiedergabe zu aktivieren. Die Tracks werden in zufälliger Reihenfolge abgespielt. Um diese Funktion wieder abzuschalten drücken Sie die Taste SHF (17) erneut. Die Wiedergabe erfolgt ab dieser Stelle wieder in normaler Reihenfolge.

• Suchfunktionen bei USB-/Speicherkartenbetrieb Suche nach Tracknummern - Drücken Sie die Taste AS/PS (8) einmal, um die Suche nach Tracknummern zu aktivieren. - Wählen Sie mit dem Drehregler VOLUME (3) die gewünschte Tracknummer. - Drücken Sie die Taste BND/LOU/ENT (4). - Der gewünschte Track wird automatisch abgespielt. Suche nach Tracknamen - Drücken Sie die Taste AS/PS (8) zweimal, um die Suche nach Tracknamen zu aktivieren. - Der erste Buchstabe der Trackanzeige blinkt. - Wählen Sie mit dem Drehregler VOLUME (3) den gewünschten Buchstaben. - Drücken Sie die Taste SEL (3), der zweite Buchstabe blinkt. - Wählen Sie auf die beschriebene Weise ggf. weitere Buchstaben. - Drücken Sie die Taste BND/LOU/ENT (4). - Alle Tracks und Ordner die mit dem/den gewählten Buchstaben beginnen werden angezeigt. - Wählen Sie mit dem Drehregler VOLUME (3) den gewünschten Track oder Ordner. - Sollte es sich bei dem gewählten Namen um einen Ordnernamen handeln, wird im Display (, ,) angezeigt. - Wählen Sie in diesem Fall mit den Tasten und (2) den Tracknamen innerhalb dieses Ordners aus. - Drücken Sie die Taste BND/LOU/ENT (4). - Der gewünschte Track wird automatisch abgespielt.29 Bedienung Suche über die Ordnerstruktur - Drücken Sie die Taste AS/PS (8) dreimal, um die Suche über die Ordnerstruktur zu aktivieren. - Die erste Verzeichnisstruktur wird angezeigt. - Wählen Sie mit dem Drehregler VOLUME (3) das gewünschte Verzeichnis. - Drücken Sie die Taste BND/LOU/ENT (4). Das Verzeichnis ist gewählt und der Name des ersten Tracks bzw. des nächsten Unterverzeichnisses wird angezeigt. - Wählen Sie mit dem Drehregler VOLUME (3) den gewünschten Track bzw. das nächste Unterverzeichnis. - Verfahren Sie auf die beschriebene Weise weiter, bis der gewünschte Track angezeigt wird. - Drücken Sie die Taste BND/LOU/ENT (4). - Der gewünschte Track wird automatisch abgespielt. Suche innerhalb des aktuell gewählten Verzeichnisses - Drücken Sie die Taste AS/PS (8) viermal, um die Suche innerhalb des aktuellen Verzeichnisses zu aktivieren. - Der Name des aktuellen Verzeichnisses wird angezeigt. - Wählen Sie mit dem Drehregler VOLUME (3) den gewünschten Track bzw. (, ,), um das gewünschte Verzeichnis zu wählen. - Verfahren Sie weiter wie schon unter „Suche über die Ordnerstruktur“ beschrieben. Handhabung

• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, dass akustische Warnsignale nicht mehr wahrgenom- men werden können. Dadurch werden Sie und andere Verkehrsteilnehmer gefährdet. Achten Sie deshalb auf eine angepasste Lautstärke.

• Unachtsamkeit im Straßenverkehr kann zu schwerwiegenden Unfällen führen. Eine Bedienung der HiFi-Anlage darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt und Sie durch die Bedienung der Anlage nicht vom Verkehrsgeschehen abgelenkt werden.

• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden. Bedienungsanleitung Deutsch

Wartung Überprüfen Sie regelmäßig die technische Sicherheit des SD-Tuners z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Bordnetz abklemmen! Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Beschädigungen aufweist

• das Gerät nicht mehr arbeitet, oder

• nach schweren mechanischen Beanspruchungen Bevor Sie den SD-Tuner reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise: Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden. Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen getrennt werden. Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungs- quellen getrennt wurde. Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist. Sicherungswechsel Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstärke (siehe „Technische Daten“) als Ersatz Verwendung finden. Ein Flicken von Sicherungen oder das Überbrücken eines Sicherungshalters ist unzulässig.

• Nach erfolgter Trennung von der Stromversorgung (ISO-Anschluss-Stecker abklemmen!) ziehen Sie vorsichtig die Sicherung aus dem Sicherungshalter neben dem ISO-Anschluss heraus.

• Ersetzen Sie sie mit einer Sicherung gleichen Typs.

• Erst danach den SD-Tuner wieder mit dem Bordnetz verbinden und in Betrieb nehmen.

• Sollte die Sicherung erneut auslösen, bringen Sie das Gerät zur Reparatur in eine Fachwerkstatt.31 Wartung Reinigung Äußerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des Gehäuses beschädigt werden könnte. Behebung von Störungen Mit dem Renkforce SD-3023 SD-Tuner haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können: Beachten Sie unbedingt die Sicherheitshinweise! Keine Wiedergabe, Display und Beleuchtung leuchten nicht:

• Kfz-Sicherung defekt. In der Betriebsanleitung ihres Fahrzeugs die entsprechende Sicherung suchen und überprüfen.

• Gerätesicherung defekt. Gerät ausbauen und die Sicherung überprüfen.

• Plusleitung/Masseleitung gelöst. Gerät ausbauen und den Anschluss der Leitungen überprüfen. Wiedergabe nur über einen Lautsprecher:

• Balanceregelung verstellt. Balanceregelung wie beschrieben einstellen.

• Lautsprecheranschluss hat sich gelöst. Gerät und/oder Lautsprecher ausbauen und Anschlüsse überprüfen. Wiedergabe nur über die vorderen oder hinteren Lautsprecher:

• Faderregelung verstellt. Faderregelung einstellen.

• Lautsprecheranschluss hat sich gelöst. Gerät und/oder Lautsprecher ausbauen und Anschlüsse überprüfen. Bedienungsanleitung Deutsch

Behebung von Störungen Bei Radiobetrieb kaum Sender zu empfangen:

• Antenne nicht ganz herausgezogen. Antenne auf volle Länge ausziehen.

• Antennenanschluss hat sich aus dem Gerät gelöst. Gerät ausbauen und Anschluss überprüfen.

• Antenne defekt. Anschluss, Erdung sowie Antenne überprüfen. Störungen bei Radio- und USB-/Speicherkartenbetrieb:

• Störungen gelangen über die Plusleitung in das Gerät. Zusatzentstördrossel in die Plusleitung einbauen.

• Fahrzeug evtl. zusätzlich mit Entstörkerzensteckern, Verteilerfinger usw. entstören.

• Schlechte Masseverbindung. Masseanschluss überprüfen, evtl. anderen Massepunkt verwenden. Beim Drücken der Stationstasten ertönt nur Rauschen:

• Kein Sender programmiert. Wie beschrieben Sender programmieren. Das Gerät reagiert nicht mehr auf Tastenbefehle oder zeigt wirre Zeichen im Display an:

• Setzen Sie das Gerät mit der Taste RESET (11) zurück. Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen. Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
