BEDIENUNGSANLEITUNG SAR 28 A1 SILVERCREST

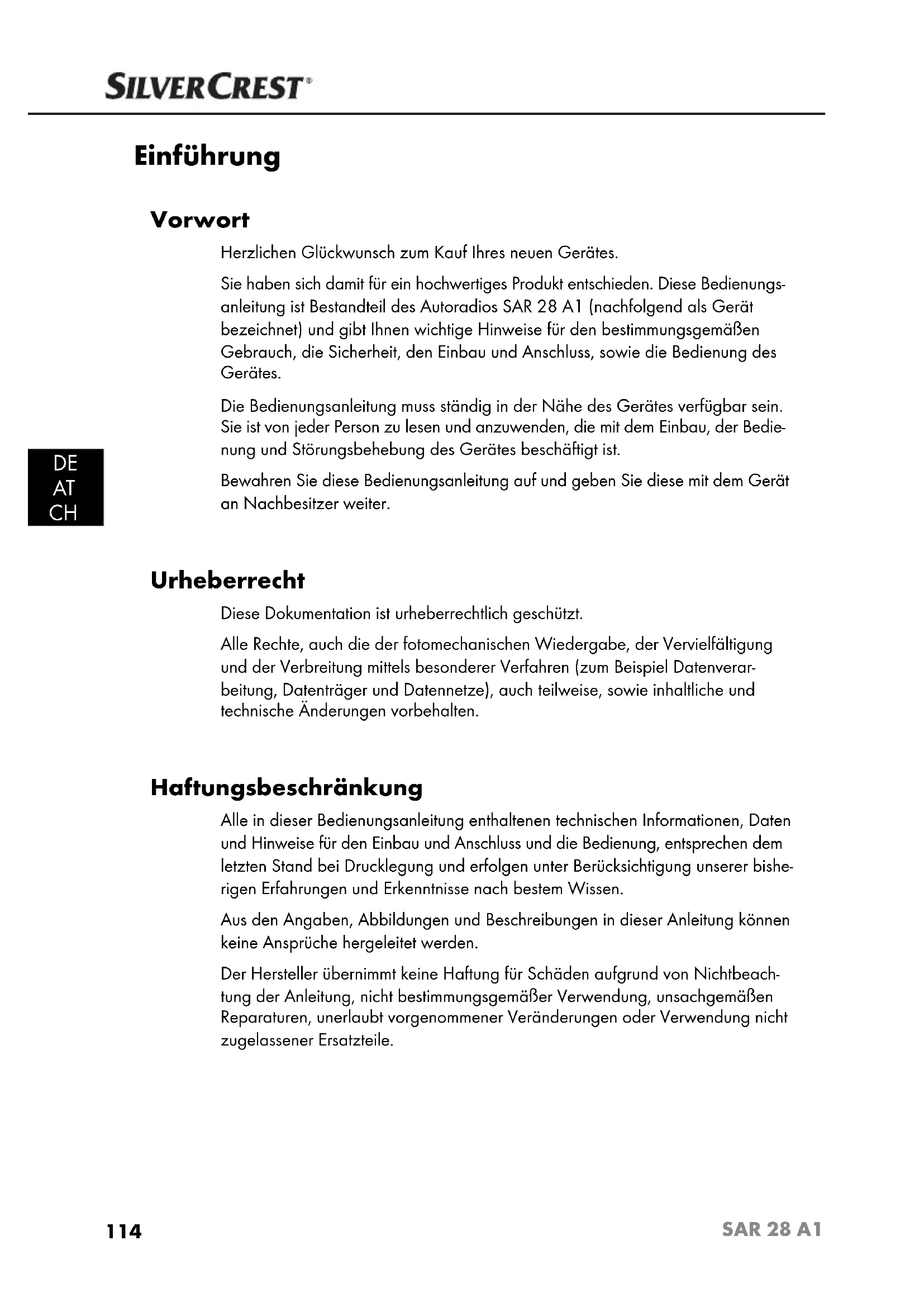

Einführung Vorwort Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Diese Bedienungs- anleitung ist Bestandteil des Autoradios SAR 28 A1 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Einbau und Anschluss, sowie die Bedienung des Gerätes. Die Bedienungsanleitung muss ständig in der Nähe des Gerätes verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit dem Einbau, der Bedie- nung und Störungsbehebung des Gerätes beschäftigt ist. Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter. Urheberrecht Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverar- beitung, Datenträger und Datennetze), auch teilweise, sowie inhaltliche und technische Änderungen vorbehalten. Haftungsbeschränkung Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für den Einbau und Anschluss und die Bedienung, entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bishe- rigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeach- tung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile. IB_42775_SAR28A1_LB3.indb 114IB_42775_SAR28A1_LB3.indb 114 22.10.13 08:5822.10.13 08:58115 SAR 28 A1

Warnhinweise In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet: WARNUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen oder zum Tode führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden. ACHTUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden. Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden. HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern. Bestimmungsgemäße Verwendung Dieses Gerät ist nur zum Empfang von FM-Radiosendern, sowie zur Wiedergabe von MP3-/WMA-Dateien von USB-Datenträgern und SD/MMC-Speicherkarten, sowie Audiosignalen externer Audiogeräte bestimmt. Das Gerät ist zum Einbau in ein Fahrzeug vorgesehen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. WARNUNG Gefahr durch nicht bestimmungsgemäße Verwendung! Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen. ► Das Gerät ausschließlich bestimmungsgemäß verwenden. ► Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Benutzer. IB_42775_SAR28A1_LB3.indb 115IB_42775_SAR28A1_LB3.indb 115 22.10.13 08:5822.10.13 08:58116 SAR 28 A1

Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsach- gemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen. Grundlegende Sicherheitshinweise Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicher- heitshinweise: ■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb. ■ Bei Beschädigung der Kabel oder Anschlüsse lassen Sie diese von autorisiertem Fachpersonal oder dem Kundenservice austauschen. ■ Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. ■ Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht. ■ Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantie- anspruch. ■ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. ■ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden. ■ Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten. Verkehrssicherheit WARNUNG Sicherheit im Straßenverkehr hat höchste Priorität! Beachten Sie die folgenden Sicherheitshinweise, um sich oder andere nicht zu gefährden: ► Machen Sie sich vor Fahrtantritt mit der Bedienung des Gerätes vertraut. ► Bedienen Sie das Gerät nur, wenn es die Verkehrslage zulässt! Halten Sie an geeigneter Stelle an, um umfangreiche Bedienungen durchzuführen. ► Entfernen oder bringen Sie das Bedienteil nur bei stehendem Fahrzeug an. ► Stellen Sie eine angemessene Lautstärke ein, damit Sie akustische Signale der Polizei, Feuerwehr und anderen Rettungsdiensten rechtzeitig wahrnehmen. IB_42775_SAR28A1_LB3.indb 116IB_42775_SAR28A1_LB3.indb 116 22.10.13 08:5822.10.13 08:58117 SAR 28 A1

Lieferumfang (siehe Ausklappseiten) WARNUNG Erstickungsgefahr! ► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr. Der Lieferumfang besteht aus folgenden Komponenten: ▯ Autoradio (inklusive Bedienteil) ▯ Einbaurahmen (aufgesteckt) ▯ Verankerungsblech (inkl. Befestigungsmaterial) ▯ Schlüssel für Einbaurahmen (2x) ▯ Etui für Bedienteil ▯ Diese Bedienungsanleitung HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. ► Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Garantiekarte). Entsorgung der Verpackung Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs- materialien sind nach umweltverträglichen und entsorgungstechnischen Gesichts- punkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoff e und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungs- materialien gemäß den örtlich geltenden Vorschriften. HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu können. IB_42775_SAR28A1_LB3.indb 117IB_42775_SAR28A1_LB3.indb 117 22.10.13 08:5822.10.13 08:58118 SAR 28 A1

Bedienelemente Autoradio (siehe vordere Ausklappseite) Abbildung A: Taste : Entriegelung Bedienteil

Taste /MU: Gerät ein- und ausschalten/Ton ausschalten (MUTE)

Taste MD/PTY: Betriebsmodus einstellen/PTY-Funktion einstellen

Taste ▸▸I: Titel-/Sendersuchlauf vorwärts

BD/DISP: Speicherebene FM 1-3 wählen/Displayinformationen anzeigen

AUX: 3,5 mm Stereo-Eingangsbuchse für den Anschluss eines externen Audiogerätes

Taste 6/FL+: Senderspeicherplatz 6/Ordner vorwärts bei MP3-/WMA-Wiedergabe

Taste 5/FL-: Senderspeicherplatz 5/Ordner rückwärts bei MP3-/WMA-Wiedergabe

Taste 4/RDM: Senderspeicherplatz 4/ Zufallswiedergabe bei MP3-/WMA-Wiedergabe

Taste 3/INT: Senderspeicherplatz 3/Introfunktion bei MP3-/WMA-Wiedergabe

Taste 2/RPT: Senderspeicherplatz 2/Wiederholfunktion bei MP3-/WMA-Wiedergabe

Taste 1/PAU: Senderspeicherplatz 1/Wiedergabe anhalten (Pause)

I◂◂: Titel-/Sendersuchlauf rückwärts

A/PS : Automatische Senderspeicherung/Suchfunktion bei MP3-/WMA- Wiedergabe

Multiregler: Drehen, um Werte/Lautstärke einzustellen

Taste SEL (EQ/LD TA/AF): Einstellmenü aufrufen Abbildung B:

Verriegelung Bedienteil

Haltepunkt für Bedienteil

Kartenleser für SD/MMC-Karten

RESET: Gerät zurücksetzen Abbildung C:

ISO-Block Anschluss B

Kfz-Flachstecksicherung 7,5 A

ISO-Block Anschluss A

SUBW: Audio-Cinch-Ausgang für Subwoofer

LINE OUT: Audio-Cinch-Ausgang L/R für Verstärker

Zubehör (siehe hintere Ausklappseite) Abbildung D:

Schlüssel für Einbaurahmen

Verankerungsblech (inkl. Befestigungsmaterial) Installation WARNUNG Bei der Installation des Gerätes können Sachschäden auftreten! ► Lassen Sie das Gerät nach Möglichkeit von einem Fachbetrieb einbauen. ► Wenn Sie das Gerät selbst einbauen möchten, beachten Sie für einen sicheren und fehlerfreien Betrieb des Gerätes die Anweisungen für den Anschluss und Einbau. Bei unsachgemäßer Montage besteht Brandgefahr! Anschluss ACHTUNG Die Verwendung von falschen Anschlüssen kann zu Beschädi- gungen am Gerät führen. ► Benutzen Sie beim Einbau die ISO-Anschlüsse des Gerätes. Die fahrzeugspe- zifi schen ISO-Adapter, die Sie gegebenenfalls benötigen, erhalten Sie in Fach- werkstätten, im Fachhandel oder in den Fachabteilungen der Warenhäuser. Bei Verwendung anderer Anschlussarten erlischt der Garantieanspruch! Belegung der ISO-Anschlüsse Die Ansicht erfolgt von hinten auf die Stecker.

ISO A (Belegung Stromversorgung) Belegung 1 unbelegt 2 unbelegt 3 unbelegt 4 Dauerplus 12 V (Kl. 30) 5 Antennenspannung 6 unbelegt 7 Zündungsplus 12 V (Kl. 15) 8 Minus (-) Masse (Kl. 31) IB_42775_SAR28A1_LB3.indb 119IB_42775_SAR28A1_LB3.indb 119 22.10.13 08:5822.10.13 08:58120 SAR 28 A1

ISO B (Belegung Lautsprecher- anschlüsse) Belegung 1 Hinten rechts + 2 Hinten rechts - 3 Vorne rechts + 4 Vorne rechts - 5 Vorne links + 6 Vorne links - 7 Hinten links + 8 Hinten links - Um das Gerät an zwei Lautsprecher anzuschließen, verwenden Sie nur die Kabel für die vorderen Lautsprecher. HINWEIS

Beachten Sie, dass zur Senderspeicherung der Anschluss 4 im ISO-Block A an Dauerplus angeschlossen sein muss. ► In einigen Fahrzeugmodellen ist die standardmäßige Belegung der Anschlüsse [4] und [7] im ISO-Block A werkseitig vertauscht. Wenn dies der Fall ist, kann die Senderspeicherung verloren gehen. Zur Abhilfe müssen die Anschlüsse 7 (Zündungsplus) und 4 (Dauerplus) im ISO-Block A getauscht werden. Antennen-Steuerspannungsanschluss ACHTUNG Mögliche Schäden am Gerät! ► Belasten Sie den Anschluss für die Antennens-Steuerspannung niemals mit dem Motorstromkabel der Antenne oder mit anderen Verbrauchern. Der Anschluss für die Antennen-Steuerspannung steht für eine relaisgesteuerte Antenne zur Verfügung. Das Relais fährt die Antenne dann automatisch aus, wenn das Gerät eingeschaltet wird. Beim Ausschalten fährt die Antenne wieder ein. Dieser Anschluss kann auch zum Steuern eines externen Verstärkers benutzt werden. Zum genauen Anschluss ziehen Sie bitte die Bedienungsanleitung des Verstärkers hinzu. Anschluss eines externen Verstärkers Für den Anschluss eines externen Verstärkers benutzen Sie den Audio-Cinch- Ausgang LINE OUT

. Beachten Sie hierzu die Bedienungsanleitung des externen Verstärkers. IB_42775_SAR28A1_LB3.indb 120IB_42775_SAR28A1_LB3.indb 120 22.10.13 08:5822.10.13 08:58121 SAR 28 A1

Anschluss eines externen Subwoofers Für den Anschluss eines externen Subwoofers benutzen Sie den orangen Cinch- Ausgang SUBW

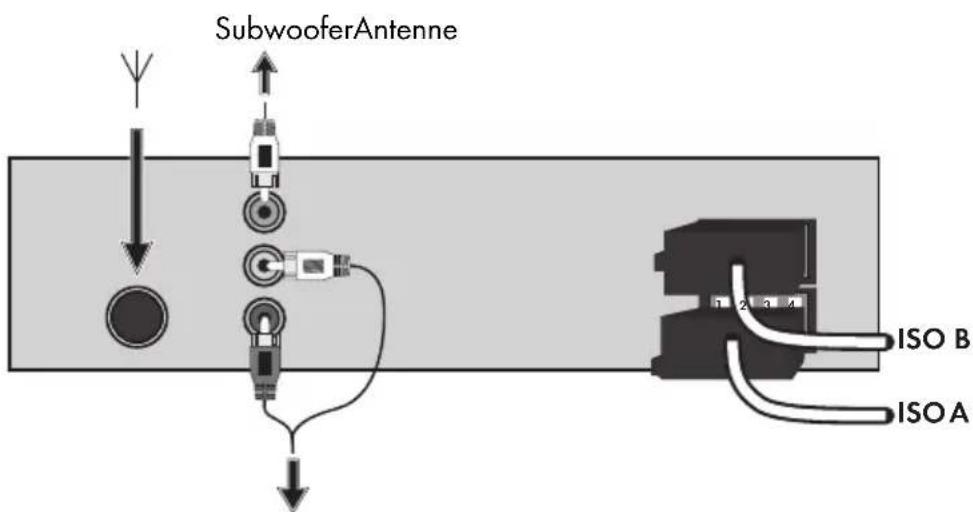

. Beachten Sie hierzu die Bedienungsanleitung des externen Subwoofers. Anschlussschema

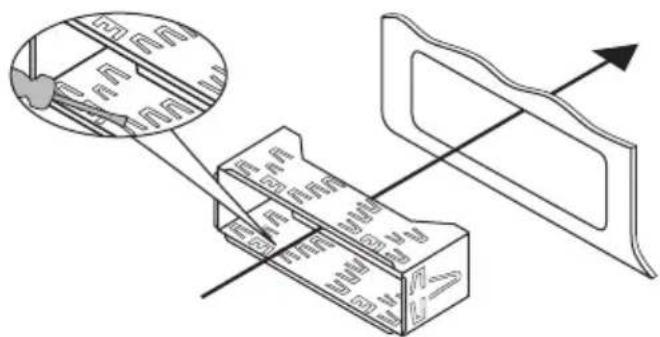

ISO B Einbau Das Gerät kann in jeden Standard-ISO-Einbauschacht eingesetzt werden. Sollte Ihr Kraftfahrzeug keinen ISO-Einbauschacht besitzen, wenden Sie sich an Ihre Fachwerkstatt, den Fachhandel oder die Fachabteilungen der Warenhäuser. HINWEIS

Schließen Sie die Kabel an, bevor Sie das Gerät endgültig einbauen. Stellen Sie sicher, dass diese richtig eingesteckt sind und das System richtig funktioniert. Einbauhinweise ■ Setzen Sie das Gerät in den dafür vorgesehenen Schacht ein oder wählen Sie den Einbauplatz so, dass Sie alle Tasten bequem erreichen können und der Fahrer nicht behindert wird. ■ Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte 12V Autobatterie an. ■ Schließen Sie das Gerät nur über die ISO-Stecker im Auto an. ■ Bauen Sie das Gerät so ein, dass kein Hitzestau entstehen kann und das Gerät gut belüftet ist. Externer Verstärker SubwooferAntenne IB_42775_SAR28A1_LB3.indb 121IB_42775_SAR28A1_LB3.indb 121 22.10.13 08:5822.10.13 08:58122 SAR 28 A1

■ Bauen Sie das Gerät nicht an einem Platz ein, wo es hohen Temperaturen (z.B. direkte Sonneneinstrahlung oder Heizungsluft), starker Verschmutzung und starken Erschütterungen ausgesetzt ist. ■ Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an Ihren Fahrzeughändler/eine Fachwerkstatt. Einbau des Gerätes in den ISO-Schacht ♦ Ziehen Sie den Einbaurahmen

vom Gehäuse des Gerätes ab. Verwenden Sie hierzu die mitgelieferten Schlüssel

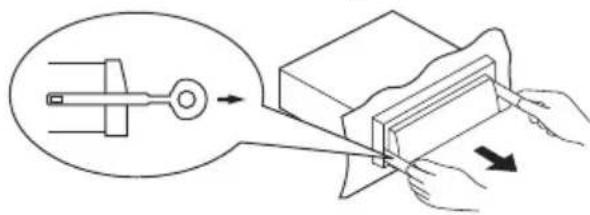

(siehe auch Kapitel „Das Gerät ausbauen“). ♦ Stecken Sie den Einbaurahmen in den ISO-Einbauschacht. ♦ Biegen Sie die Laschen des Einbaurahmens mit einem Schraubendreher um, so dass dieser fest im Einbauschacht fi xiert ist (s. Abbildung). ♦ Überprüfen Sie den Einbaurahmen auf festen Halt. ♦ Verbinden Sie den ISO-Buchsen-Block des Gerätes mit den beiden ISO- Steckern Ihres Fahrzeugs. ♦ Verbinden Sie das Antennenkabel der Fahrzeugantenne mit der Antennen- buchse

des Gerätes. Den fahrzeugspezifi schen DIN-ISO-Adapter, den Sie gegebenenfalls benötigen, erhalten Sie in Fachwerkstätten, im Fachhan- del oder in den Fachabteilungen der Warenhäuser. ♦ Schließen Sie eventuell das Audio-Cinchkabel eines externen Verstärkers an die LINE OUT Buchsen

des Gerätes an. ♦ Schließen Sie eventuell das Audio-Cinchkabel eines externen Subwoofers an die orange Cinch-Buchse SUBW

des Gerätes an. ♦ Sichern Sie Ihr Gerät ggf. zusätzlich gegen Diebstahl. Befestigen Sie die Befestigungsschraube mit dem Verankerungsblech

und dem Befestigungs- material an der Motor-Feuerwand des KFZ. IB_42775_SAR28A1_LB3.indb 122IB_42775_SAR28A1_LB3.indb 122 22.10.13 08:5822.10.13 08:58123 SAR 28 A1

ACHTUNG Mögliche Beschädigung der Kabel! ► Beachten Sie beim Einschieben die Verlegung der Kabel, um eine Beschädigung zu vermeiden. Bei beschädigten Kabeln besteht Brandgefahr! ♦ Schieben Sie das Gerät vorsichtig in den Einbaurahmen

, bis es einrastet. ♦ Nachdem alle Verbindungen hergestellt sind, betätigen Sie die Taste RESET

für ca. 6 Sekunden mit einem Kugelschreiber oder anderem spitzen Gegenstand. ♦ Setzen Sie das Bedienteil ein, wie unter „Bedienteil einsetzen“ beschrieben. Das Gerät ausbauen Um das Gerät wieder auszubauen, gehen Sie wie folgt vor: ♦ Führen Sie den rechten un den linken Schlüssel

in den jeweiligen Schlitz an den Seiten des Gerätes ein. Achten Sie darauf, dass die Erhöhungen an den Schlüsseln nach außen zeigen (Die Laschen sind nun zurückgebogen.). ♦ Ziehen Sie das Gerät heraus. IB_42775_SAR28A1_LB3.indb 123IB_42775_SAR28A1_LB3.indb 123 22.10.13 08:5822.10.13 08:58124 SAR 28 A1

Inbetriebnahme Bedienteil Zum Schutz vor Diebstahl, können Sie das Bedienteil Ihres Gerätes abnehmen. Bewahren Sie das abgenommene Bedienteil nicht in Ihrem Fahrzeug auf. HINWEIS

Bewahren Sie das Bedienteil zum Schutz immer im Etui

auf. Bedienteil einsetzen ♦ Setzen Sie das Bedienteil zuerst mit der rechten Seite auf den Haltepunkt

♦ Drücken Sie dann die linke Seite in den Rahmen, bis sie an der Verriegelung

einrastet. Überprüfen Sie, ob das Bedienteil richtig und fest mit dem Hauptgerät verbunden ist. Ist das Bedienteil nicht richtig eingebaut, kann es zu Fehlfunktionen bei der Bedienung des Gerätes kommen.

Bedienteil abnehmen ♦ Drücken Sie die Taste zum Entriegeln des Bedienteils. Das Bedienteil springt an der linken Seite leicht nach vorne. ♦ Ziehen Sie das Bedienteil erst an der linken, dann an der rechten Seite ab. IB_42775_SAR28A1_LB3.indb 124IB_42775_SAR28A1_LB3.indb 124 22.10.13 08:5822.10.13 08:58125 SAR 28 A1

Bedienung und Betrieb In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und Betrieb des Gerätes. HINWEIS

Erfolgt innerhalb von etwa 5 Sekunden keine Einstellung bzw. kein Tasten- druck, kehrt das Gerät in die vorherige Betriebsart zurück. Geänderte Einstellungen werden gespeichert. Ein-/Ausschalten ♦ Drücken Sie die Taste /MU

zum Einschalten des Gerätes. Im Display erscheint die Anzeige WELCOME. ♦ Zum Ausschalten halten Sie die Taste /MU länger gedrückt. Im Display erscheint die Anzeige GOODBYE. Einstellungen WARNUNG Gehörschäden durch zu hohe Lautstärke! Eine zu hohe Lautstärke kann Ihr Gehör dauerhaft schädigen. ► Stellen Sie nur eine mäßige Lautstärke ein. Lautstärke ♦ Drehen Sie den Multiregler

, um die Lautstärke einzustellen. Stummschaltung ein- / ausschalten ♦ Drücken Sie kurz die Taste /MU, um den Ton auszuschalten. Im Display erscheint die Anzeige MUTE ON. ♦ Drücken Sie die Taste /MU erneut, um den Ton wieder einzuschalten. Beim Empfang eines PTY- oder TA-Senders und beim Sender- oder Quellen- wechsel wird die Stummschaltung aufgehoben. Betriebsart ♦ Drücken Sie die Taste MD/PTY

, um zwischen Radioempfang (TUNER), Kartenleser (CARD), USB-Anschluss (USB) und Audioeingang (AUX) zu wechseln. HINWEIS

Die Betriebsarten CARD und USB lassen sich nur aufrufen, wenn das entsprechende Medium eingelegt ist. IB_42775_SAR28A1_LB3.indb 125IB_42775_SAR28A1_LB3.indb 125 22.10.13 08:5822.10.13 08:58126 SAR 28 A1

Display ♦ Drücken und halten Sie die Taste BD/DISP

die Uhrzeit (CT) angezeigt wird. Drücken Sie nun mehrmals die Taste BD/DISP, um sich nacheinander folgende Informationen anzeigen zu lassen: Radiosender, Uhrzeit (wird bei RDS-Empfang automatisch eingestellt), Frequenz und PTY-Einstellungen (diese RDS-Funktionen werden von den Sendeanstalten in unterschiedlichem Umfang gesendet; siehe auch Kapitel „Radiofunktionen”). HINWEIS

Wenn Sie keine RDS oder PTY-Informationen empfangen, erscheint PTY NONE im Display. ► Nach ca. 5 Sekunden ohne Bedienung wechselt das Radio wieder in den Standardbetrieb. Radio zurücksetzen (RESET) Um das Gerät in den Auslieferungszustand zurückzusetzen, drücken und halten Sie die Taste RESET

für ca. 6 Sekunden mit einem spitzen Gegenstand, z.B. einem Kugelschreiber. HINWEIS

Um an die Taste RESET zu gelangen, muss das Bedienteil vollständig abgenommen werden, siehe auch Kapitel „Bedienteil abnehmen“. Setzen Sie das Gerät zurück: ▯ bei der Erstinbetriebnahme, ▯ nach Anschluss der Kabel, ▯ wenn nicht alle Funktionstasten funktionieren, ▯ bei Erscheinen einer Fehlermeldung im Display, ▯ bei off ensichtlichen Fehlfunktionen des Gerätes. IB_42775_SAR28A1_LB3.indb 126IB_42775_SAR28A1_LB3.indb 126 22.10.13 08:5822.10.13 08:58127 SAR 28 A1

Einstellungen über die Taste SEL (EQ/LD/TA/AF) ♦ Drücken Sie die Taste SEL

am Gerät. Die aktuelle Basseinstellung wird angezeigt. Jeder weitere Druck der Taste SEL ruft den nächsten Einstellungs- punkt auf. Folgende Einstellungen sind möglich: BAS - Bässe (von -7 bis +7), TRE - Höhen (von -7 bis +7), BAL - Balance (Klangverteilung zwischen den rechten und linken Lautsprechern) (von 0L bis 9L und 0R bis 9R), FAD - Fader (Klangverteilung zwischen den hinteren und vorderen Lautsprechern) (von 0F bis 9F und 0R bis 9R), VOL - Lautstärke (von 0 bis 20) ♦ Drehen Sie den Multiregler

, um die Einstellungen des angezeigten Menüpunktes zu ändern. Weitere Einstellungen über die Taste SEL (EQ/LD/TA/AF) ♦ Halten Sie die Taste SEL ca. 2 Sekunden lang gedrückt und drücken Sie danach so oft die Taste SEL, bis die gewünschte Funktion im Display ange- zeigt wird. ♦ Drehen Sie den Multiregeler, um die Einstellungen des angezeigten Menü- punktes zu ändern. TA - Traffi c Announcement (Verkehrsfunk) ein-/ausschalten TA ON: Bei eingeschalteter TA-Funktion wird von anderen Sendern oder Betriebsarten sofort auf den Radiosender umgeschaltet, der gerade Verkehrsfunk überträgt. HINWEIS ► Bei eingeschalteter TA-Funktion können während der Sendersuche nur Sender gefunden bzw. gespeichert werden, die ein Verkehrsfunksignal ausstrahlen. Sender, die ein Verkehrsfunksignal übertragen, sind im Display durch TP gekennzeichnet. TA OFF: TA-Funktion ist deaktiviert. AF - Alternative Frequenzen ein-/ausschalten AF ON: Bei eingeschalteter AF-Funktion sucht das Gerät nach der optimalen Frequenz des eingestellten Senders. AF OFF: AF-Funktion ist deaktiviert. EQ - Equalizer ♦ Drehen Sie den Multiregler, um eine der Einstellungen FLAT, CLASSIC, ROCK, POP oder EQ OFF zu wählen. Bei der Einstellung EQ OFF ist kein Equalizer zugeschaltet. Die Equalizer Einstellung wird unten im Display angezeigt. IB_42775_SAR28A1_LB3.indb 127IB_42775_SAR28A1_LB3.indb 127 22.10.13 08:5822.10.13 08:58128 SAR 28 A1

SUBW - Subwoofer Sie können einen externen aktiven Subwoofer anschließen, um einen kräftigeren Basseff ekt zu erzeugen. ♦ Drehen Sie den Multiregler

, um den Basseff ekt ein- (SUBW ON) oder auszuschalten (SUBW OFF). AVOL - Lautstärke beim Einschalten des Radios einstellen ♦ Drehen Sie den Multiregler, um den Lautstärkepegel einzustellen, mit dem sich das Radio einschalten soll. STEREO/MONO - Audioausgabe einstellen ♦ Drehen Sie den Multiregler, um die Audioausgabe bei Radiobetrieb in Stereo- (STEREO) oder Monoton (MONO) einzustellen. Beim Empfang eines Stereo-Senders erscheint im Display das Stereosymbol

LOUD - Loudness-Funktion ein-/ausschalten ♦ Drehen Sie den Multiregler, um Bässe und Höhen anzuheben (LOUD ON) oder ausschalten (LOUD OFF). Bei eingeschalteter Loudness-Funktion wird rechts im Display LOUD eingezeigt. Dx/LOCAL - Empfangsempfi ndlichkeit einstellen ♦ Drehen Sie den Multiregler, um die Empfangsempfi ndlichkeit auf überregio- nale Sender (DX) oder auf regionale Sender (LOCAL) auszurichten. Beachten Sie, dass bei der Einstellung LOCAL nur Sender mit guter Empfangs- qualität wiedergegeben werden. CT - Uhrzeit einstellen HINWEIS

Das Gerät ist mit einer RDS-gesteuerten Uhr ausgestattet. Die Uhr stellt sich bei eingeschalteter RDS-Funktion automatisch und läuft auch bei ausgeschal- tetem Radio weiter. Wenn Sie kein RDS-Signal empfangen, können Sie hier die Uhrzeit auch manuell einstellen. ♦ Drehen Sie den Multiregler nach rechts, um die Minuten einzustellen und nach links, um die Stunden einzustellen. Lautstärkepegel für Verkehrsfunkübertragung einstellen HINWEIS

Wird ein Radiosender mit Verkehrsfunk empfangen, kann durch Drehen des Multireglers der Lautstärkepegel für die Verkehrsfunkübertragung eingestellt werden. ► Während Sie Verkehrsfunk empfangen (Anzeige TRAFFIC) kann das Radio nicht bedient werden. Nur die Funktionen „Lautstärke“, „Stummschaltung“ und „Ein-/Ausschalten“ können gewählt werden. IB_42775_SAR28A1_LB3.indb 128IB_42775_SAR28A1_LB3.indb 128 22.10.13 08:5822.10.13 08:58129 SAR 28 A1

♦ Drehen Sie, während Sie Verkehrsfunk empfangen (TA + TP werden links unten im Display

angezeigt), den Multiregler

nach rechts oder links. Im Display erscheint Tavol und der aktuell eingestellte Lautstärkepegel. ♦ Stellen Sie mit dem Multiregler den gewünschten Lautstärkepegel ein. Die Einstellung wird nach ca. 5 Sekunden automatisch gespeichert. Radiofunktionen Speicherebene wählen ♦ Drücken Sie kurz die Taste BD/DISP

, um zwischen den Speicherebenen (FM1, FM2, FM3) zu wechseln. Jede Speicherebene deckt den selben Frequenzbereich (87,5 - 108 MHz) ab und verfügt über 6 Speicherplätze. Die Speicherebene wird nicht angezeigt, wenn der Sendername im Display angezeigt wird. Sender automatisch suchen ♦ Drücken und halten Sie die Tasten ▸▸I

, um einen Sendersuch- lauf zu starten. Bei einem gefundenen Sender wird die Suche angehalten. Sender manuell einstellen ♦ Drücken Sie kurz die Tasten ▸▸I oder I◂◂, um die Frequenz in Schritten von 0,05 MHz (UKW) zu ändern, bis die gewünschte Frequenz eingestellt ist. Sender speichern ♦ Halten Sie für ca. 2 Sekunden eine der Tasten 1 bis 6 gedrückt, um den aktuell eingestellten Sender zu speichern. Die erfolgreiche Speicherung wird durch das Anzeigen der Nummer 1 bis 6 im Display signalisiert. Gespeicherten Sender aufrufen ♦ Wählen Sie mit BD/DISP die Speicherebene (FM1, FM2, FM3). ♦ Drücken Sie eine der Tasten 1 bis 6, um den gespeicherten Sender aufzurufen. Automatisches Speichern ♦ Halten Sie die Taste A/PS

für 3 Sekunden gedrückt. Nach dem Such- lauf werden die 6 gespeicherten Sender nacheinander für ca. 5 Sekunden angespielt, zeitgleich blinkt die jeweilige Speicherplatznummer. Bei schwa- chen Sendern läuft der Suchlauf automatisch weiter. IB_42775_SAR28A1_LB3.indb 129IB_42775_SAR28A1_LB3.indb 129 22.10.13 08:5822.10.13 08:58130 SAR 28 A1

Gespeicherte Sender durchlaufen ♦ Drücken Sie kurz die Taste A/PS

. Alle gespeicherten Sender der aktuellen Speicherebene werden kurz angespielt. ♦ Wenn Sie den gewünschten Sender hören, drücken Sie die Taste A/PS . Der gewählte Sender bleibt ausgewählt. Programmtyp (PTY) Mit Hilfe dieser Funktion können Sie nach Sendern eines bestimmten Genres suchen. Folgende Einstellungen sind möglich: POP M ROCK M NEWS AFFAIRS INFO EASY M LIGHT M SPORT EDUCATE DRAMA CLASSICS OTHER M CULTURE SCIENCE VARIED JAZZ COUNTRY WEATHER FINANCE CHILDREN NATION M OLDIES SOCIAL PHONE IN FOLK M TRAVEL LEISURE DOCUMENT HINWEIS

Bitte beachten Sie, dass diese Informationen von der Region, der Rundfunk- anstalt und dem Sender abhängig sind. PTY-Kennung einstellen ♦ Drücken und halten Sie die Taste MD/PTY

, bis unten im Display die Anzeige PTY erscheint. ♦ Drücken Sie anschließend wiederholt eine der Tasten 1 bis 6, um den gewünschten PTY-Eintrag zu wählen. ♦ Um zwischen den PTY-Einträgen „Musikrichtung“ und „Sprachbeiträge“ zu wechseln, drücken Sie, bei der Anzeige des ersten PTY-Eintrags, kurz die Taste MD/PTY erneut. Die Tasten 1 bis 6 sind wie folgt belegt: Taste Musikrichtung Sprachbeiträge 1 POP M, ROCK M NEWS, AFFAIRS, INFO 2 EASY M, LIGHT M SPORT, EDUCATE, DRAMA

Wenn für 2 Sekunden keine weitere Eingabe erfolgt, startet ein automatischer Suchlauf nach Sendern, die dem PTY-Eintrag entsprechen. Der gewählte PTY-Ein- trag blinkt während des Suchlaufs im Display

. Beim ersten gefundenen Sender hält der Suchlauf an. PTY-Funktion ein-/ausschalten ♦ Um die PTY-Suche zu aktivieren, drücken Sie die Taste MD/PTY

Im Display erscheint die Anzeige PTY und der zuletzt gewählte PTY-Eintrag (z.B. POP M). Bei der Sendersuche werden nur Sender der aktuell gewählten PTY-Kennung berücksichtigt. ♦ Um die PTY-Suche zu deaktivieren, drücken Sie die Taste MD/PTY erneut. Im Display erlischt die Anzeige PTY. Sender nach PTY-Kennung suchen ♦ Wenn Sie während der Anzeige einer PTY-Kennung für 2 Sekunden keine weitere Eingabe vornehmen, startet sofort ein Suchlauf nach Sendern, die dieser PTY-Kennung entsprechen. Wird kein Sender gefunden, der dieser PTY-Kennung entspricht, erscheint kurz die Anzeige PTY NONE und danach endet der Suchlauf beim zuletzt eingestellten Sender. USB-Anschluss Das Gerät kann USB-Datenträger bis zu 16 GB verarbeiten. Datenträger anschließen ♦ Schieben Sie die Schutzkappe vom USB-Anschluss nach rechts. ♦ Verbinden Sie Ihr USB-Gerät mit dem USB-Anschluss. ♦ Schieben Sie die Schutzkappe wieder über den USB-Anschluss, wenn kein USB-Gerät angeschlossen ist, um Verunreinigungen zu vermeiden. Kartenleser Das Gerät kann SD/MMC Speicherkarten bis zu 2 GB und SDHC Speicherkarten bis zu 32 GB verarbeiten. Datenträger einlegen ♦ Drücken Sie die Taste zum Entriegeln des Bedienteils und nehmen Sie es vom Gerät ab (siehe auch Kapitel „Bedienteil abnehmen“). ♦ Schieben Sie eine Speicherkarte mit der Beschriftung nach oben zeigend in das Kartenfach ein, bis diese einrastet. IB_42775_SAR28A1_LB3.indb 131IB_42775_SAR28A1_LB3.indb 131 22.10.13 08:5822.10.13 08:58132 SAR 28 A1

Funktionen MP3/WMA-Wiedergabe Wiedergabe ■ Das Gerät kann Dateien im Format MP3 und WMA abspielen. ■ Ein Vermischen von Titeln und Verzeichnissen auf derselben Ebene kann zu Problemen beim Abspielen führen. ■ Während der Wiedergabe werden die Informationen aus dem ID3-Tag der MP3-Datei ausgelesen und nacheinander im Display angezeigt. ♦ Die Wiedergabe der MP3- oder WMA-Titel auf dem USB-Gerät bzw. der Speicherkarte beginnt automatisch. Wiedergabe unterbrechen ♦ Drücken Sie die Taste 1/PAU

, um die Wiedergabe zu unterbrechen. Die aktuelle Abspielzeit des Titels blinkt im Display

♦ Um die Wiedergabe fortzusetzen, drücken Sie die Taste 1/PAU noch einmal. HINWEIS

Drücken und halten Sie die Taste 1/PAU, um den ersten Titel auf dem Speichermedium wiederzugeben. Titel überspringen ♦ Drücken Sie die Tasten ▸▸I

, um den nächsten bzw. den vorherigen Titel zu wählen. Die Titelnummer wird im Display angezeigt. Schneller Vor-/Rücklauf ♦ Halten Sie die Tasten ▸▸I oder I◂◂ länger gedrückt, um einen schnellen Vor- oder Rücklauf zu starten. Wiederholungsfunktion (RPT - Repeat) ♦ Drücken Sie mehrmals die Taste 2/RPT

, um zwischen den Wiederholungs- funktionen umzuschalten. Folgende Einstellungen sind möglich: – RPT ONE: Der aktuelle Titel wird wiederholt. – RPT DIR: Alle Titel im aktuellen Verzeichnis werden wiederholt. – RPT ALL: Alle Titel auf dem Speichermedium werden wiederholt. Sind die Funktionen RPT ONE oder RPT DIR aktiviert, wird RPT im Display angezeigt. IB_42775_SAR28A1_LB3.indb 132IB_42775_SAR28A1_LB3.indb 132 22.10.13 08:5822.10.13 08:58133 SAR 28 A1

Titel kurz anspielen ♦ Drücken Sie die Taste 3/INT

. Im Display erscheint kurz INT ON. Es werden nacheinander alle Titel für ca. 10 Sekunden angespielt. ♦ Drücken Sie die Taste 3/INT erneut, um die Wiedergabe des aktuell angespielten Titels zu starten. Im Display erscheint kurz INT OFF. Zufallswiedergabe aller Titel (RDM - Random) ♦ Drücken Sie die Taste 4/RDM

. Im Display erscheint kurz RDM ON. Es wird eine zufallsgesteuerte Wiedergabe gestartet. ♦ Drücken Sie die Taste 4/RDM erneut, um die normale Wiedergabe zu starten. Im Display erscheint kurz RDM OFF. Verzeichnis überspringen ♦ Drücken Sie die Taste 6/FL+

, um das nächste Verzeichnis bzw. die Taste 5/FL-

, um das vorherige Verzeichnis wiederzugeben. Die Wieder- gabe beginnt automatisch. Suchfunktionen Titelnummer suchen ♦ Drücken Sie die Taste A/PS

♦ Drehen Sie den Multiregler

, um die erste Stelle der gewünschten Titelnummer einzustellen. ♦ Drücken Sie die Taste SEL

, um die Eingabe zu bestätigen und zur Eingabe der zweiten, dritten oder vierten Stelle zu gelangen. ♦ Drücken Sie die Taste 1/PAU

, um die Wiedergabe des eingestellten Titels zu starten. Titelnamen suchen ♦ Drücken Sie die Taste A/PS zweimal. Im Display erscheint die Anzeige A-SEARCH. Die Suche nach Titelnamen startet sofort. Wurden keine Titel gefun- den, die mit dem eingestellten Zeichen beginnen, wird NONE angezeigt. ♦ Drehen Sie den Multiregler, bis der gewünschte Buchstabe bzw. die Zahl erscheint. ♦ Drücken Sie die Tasten ▸▸I

, um das eingestellte Zeichen zu bestätigen und um alle Titel anzuzeigen, die mit den gesuchten Zeichen beginnen. ♦ Drücken Sie die Taste 1/PAU, um die Wiedergabe des angezeigten Titels zu starten. IB_42775_SAR28A1_LB3.indb 133IB_42775_SAR28A1_LB3.indb 133 22.10.13 08:5822.10.13 08:58134 SAR 28 A1

Suche nach Verzeichnissen ♦ Drücken Sie die Taste A/PS

dreimal. Das aktuell wiedergegebene Verzeichnis erscheint. ♦ Drehen Sie den Multiregler

, um zwischen den vorhandenen Verzeichnissen umzuschalten. ♦ Drücken Sie die Taste 1/PAU

, um das aktuell angezeigte Verzeichnis auszuwählen. Die Wiedergabe des ersten Titels des ausgewählten Verzeich- nisses startet sofort. Ein externes Audiogerät an das Gerät anschließen ♦ Verbinden Sie den Audio-Ausgang eines externen Audio-Gerätes (z. B. ein MP3-Player) über einen 3,5 mm Stereo-Klinkenstecker mit der Buchse AUX

an der Vorderseite des Gerätes. ♦ Wählen Sie die Wiedergabe des Audioeingangs aus, indem Sie mehrmals die Taste MD/PTY

drücken, bis im Display AUX angezeigt wird. Reinigung Sicherheitshinweise ACHTUNG Mögliche Beschädigung des Gerätes ► Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden. Display reinigen ■ Reinigen Sie die Vorderseite des Gerätes / das Display ausschließlich mit einem leicht feuchten, fusselfreien Tuch und einem milden Spülmittel. Entsorgung Gerät entsorgen Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU WEEE (Waste Electrical and Electronic Equipment). Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. IB_42775_SAR28A1_LB3.indb 134IB_42775_SAR28A1_LB3.indb 134 22.10.13 08:5822.10.13 08:58135 SAR 28 A1

Fehlerbehebung In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden. Sicherheitshinweise WARNUNG Beachten Sie die folgenden Sicherheitshinweise um die Gefahren und Sach- schäden zu vermeiden: ► Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen. Fehlerursachen und -behebung Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen: Fehler Mögliche Ursache Behebung Das Gerät lässt sich nicht einschalten. Die Zündung ist nicht einge- schaltet. Schalten Sie die Zündung durch Drehen des Schlüssels ein. Sicherung ist defekt. Ersetzen Sie die Sicherung. Kein Ton. Die Lautstärke ist auf Minimum eingestellt. Erhöhen Sie die Lautstärke. Die Kabel sind nicht richtig angeschlossen. Überprüfen Sie die Kabelverbindungen. Der Ton ist ausgeschaltet. Drücken Sie die Taste /MU, um den Ton wieder einzuschalten. Funktionstasten funktionieren nicht. Am Gerät liegt eine Störung vor. Drücken Sie die Taste RESET. Das Bedienteil ist nicht montiert. Überprüfen Sie den korrekten Sitz des Bedienteils. Radio und/oder die Automatische Senderspeiche- rung funktionie- ren nicht. Das Antennenkabel ist nicht korrekt angeschlossen. Überprüfen Sie das Antennenkabel auf korrekten Sitz. Die Sendersignale sind zu schwach. Stellen Sie die Sender manuell ein. Senderspeicher funktioniert nicht. Der Anschluss 4 im ISO- Block A (Dauerplus) ist nicht richtig angeschlossen. Überprüfen Sie die Kabelverbindungen. Beachten Sie hierzu das Kapitel „Anschluss“. IB_42775_SAR28A1_LB3.indb 135IB_42775_SAR28A1_LB3.indb 135 22.10.13 08:5822.10.13 08:58136 SAR 28 A1

Fehler Mögliche Ursache Behebung Gerät am USB-Anschluss funktioniert nicht. Der USB-Anschluss ist für Ge- räte, die nach der USB-Norm funktionieren, bestimmt. Nicht alle am Markt erhältliche Ge- räte erfüllen diese Norm. Un- ter Umständen ist ein Gerät, das nicht nach USB-Norm funktioniert, angeschlossen. Schließen Sie ein Gerät an, das nach USB-Norm funktioniert. Stellen Sie sicher, das der Datenträger mit dem Dateisystem FAT32 formatiert ist. Kartenlesegerät liest die Karte nicht. Eventuell ist die Karte defekt, verschmutzt oder nicht richtig eingelegt. Überprüfen Sie die Karte. Schieben Sie sie mit der beschrifteten Seite nach oben zeigend ein. Stellen Sie sicher, dass der Datenträger mit dem Datei- system FAT32 formatiert ist. HINWEIS

Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst (siehe Garantiekarte). Anhang Technische Daten Allgemeines Eingangsspannung 12 V DC Eingangsstrom max. 7,5 A Nennleistung 4 x 7 W Betriebstemperatur +5 - +40 °C Lagertemperatur 0 - +50 °C Feuchtigkeit (keine Kondensation) ≤ 75 % Abmessungen (L x B x H) 18,6 x 12,7 x 5,7 cm Gewicht inkl. Zubehör ca. 650 g Gerätesicherung KFZ-Flachsteckersicherung 7,5 A IB_42775_SAR28A1_LB3.indb 136IB_42775_SAR28A1_LB3.indb 136 22.10.13 08:5822.10.13 08:58137 SAR 28 A1

Frequenzbereich Radio* Frequenz FM (UKW) 87,5 - 108 MHz Senderspeicherplätze FM (UKW) 18 Plätze Audioeingang (AUX) Stereo-Klinkenbuchse 3,5 mm Audioausgang 2 x Cinch-Buchse für externen Verstärker (L/R) 1 x Cinch-Buchse für externen Subwoofer USB-Anschluss USB 1.1 und 2.0 kompatible Datenträger (bis 16 GB) Kartenfach SD/MMC Speicherkartenanschluss (SD/MMC bis 2 GB, SDHC bis 32 GB)

• Die technischen Gegebenheiten des Gerätes ermöglichen einen einstellbaren Frequenzbereich von 87,5–108 MHz. In verschiedenen Ländern können abweichende nationale Regelungen zu den zugewiesenen Rundfunkfrequenz- bereichen bestehen. Beachten Sie, dass Sie die außerhalb des zugewiesenen Rundfunkfrequenzbereiches empfangenen Informationen nicht verwerten, an Dritte weiterleiten oder zweckentfremdet missbräuchlich verwenden dürfen. Hinweise zur EG-Konformitätserklärung Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen rele- vanten Vorschriften der Kfz-Richtlinie 2004/104/EC. Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich. IB_42775_SAR28A1_LB3.indb 137IB_42775_SAR28A1_LB3.indb 137 22.10.13 08:5822.10.13 08:58138 SAR 28 A1

Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. HINWEIS

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriff en, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig. Importeur

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com IB_42775_SAR28A1_LB3.indb 138IB_42775_SAR28A1_LB3.indb 138 22.10.13 08:5822.10.13 08:58Diesen Abschnitt vollständig ausfüllen und dem Gerät beilegen! Autoradio SAR 28 A1 Um einen kostenlosen Reparaturab- lauf zu gewährleisten, setzen Sie sich bitte mit der Service-Hotline in Verbindung. Halten Sie hierfür Ihren Kassenbeleg bereit. Absender bitte deutlich schreiben: Name Vorname Straße PLZ/Ort Land Telefon Datum/Unterschrift Garantie Service Deutschland Tel.: 0800 5435 111 E-Mail: kompernass@lidl.de IAN 42775 Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at IAN 42775 Service Schweiz Tel.: 0842 665 566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 42775 Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr – 20:00 Uhr (MEZ) Fehlerbeschreibung: IB_42775_SAR28A1_LB3.indb 139IB_42775_SAR28A1_LB3.indb 139 22.10.13 08:5822.10.13 08:58IB_42775_SAR28A1_LB3.indb 140IB_42775_SAR28A1_LB3.indb 140 22.10.13 08:5822.10.13 08:58IAN 42775
