BEDIENUNGSANLEITUNG MD 82287 LIFE E72003 MEDION

Technische gegevens 41

VEILIGHEIDSADVIEZEN

Bedoeld gebruik

ALGEMENE GEBRUIKSGEGEVENS

Audio-CD: Stuk (Titel) > Alles > Uit.

MP3: Shuffle (Ongeordende weergave), Random (Willekeurige volgorde) > Single (Titel herhalen) > Repeat 1 (Titel herhalen) > Repeat Folder (Map herhalen) > Folder (Map weergeven).

Sicherheitshinweise 5

Bestimmungsgemäßer Gebrauch 5
Betriebssicherheit 5
Aufstellort 6
Reparatur 6
Vorphesehene Umgebung 7
Stromversorgung 7
Das DVD-Laufwerk 8
Ohrherer 8
Umgang mit Batterien 8

Geräteübersicht 10

DVD-Player 10
Unterseite und Rückseite DVD-Player 11
Monitor 12
Fernbedienung 13

Allgemeines 14

Uber DVD 14
DVD-Aufbau 14
Regionalcodes 14
Abspielbare Formate 15

Vorbereitung 16

Gerat auspacken 16

Stromversorgung und Anschluse 17

Batterie in die Fernbedienung einlagen 17
Akku laden 18

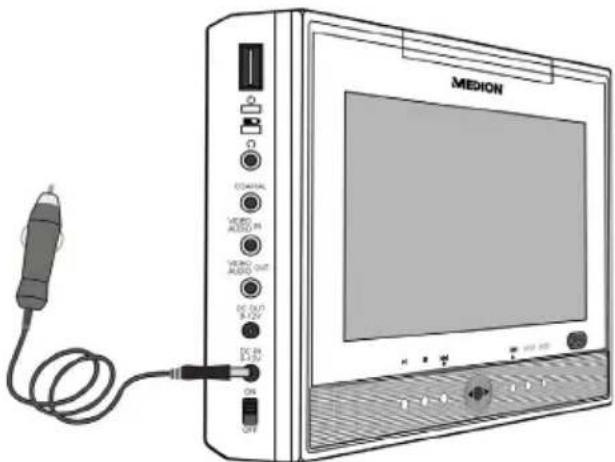

Autoadapter anschließen 18
USB 19
SD/MMC-Speicherkarten 19

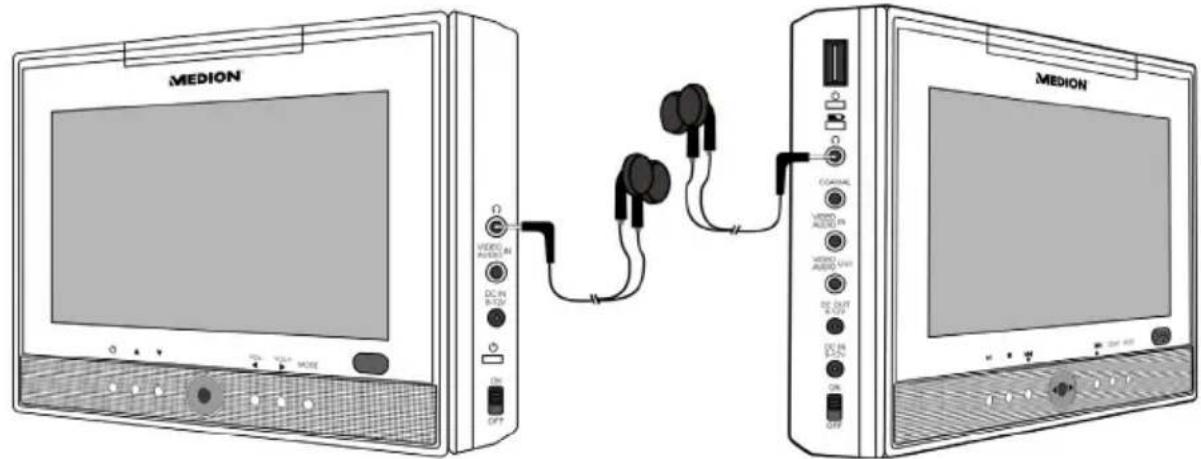

Kopfhorer 19

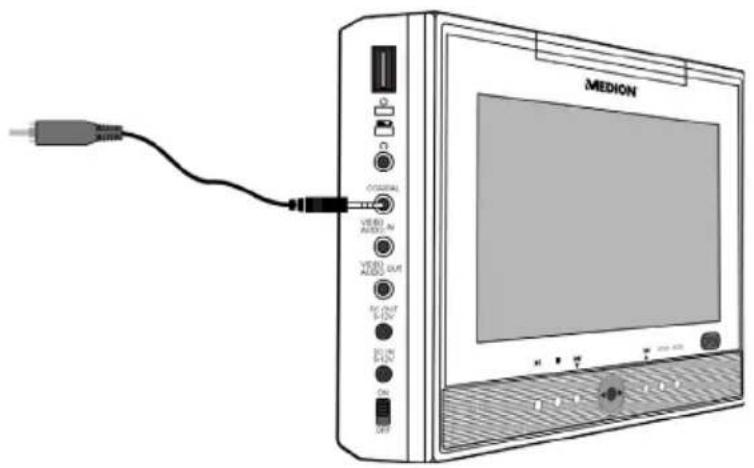

COAXIAL-Ausgang 20

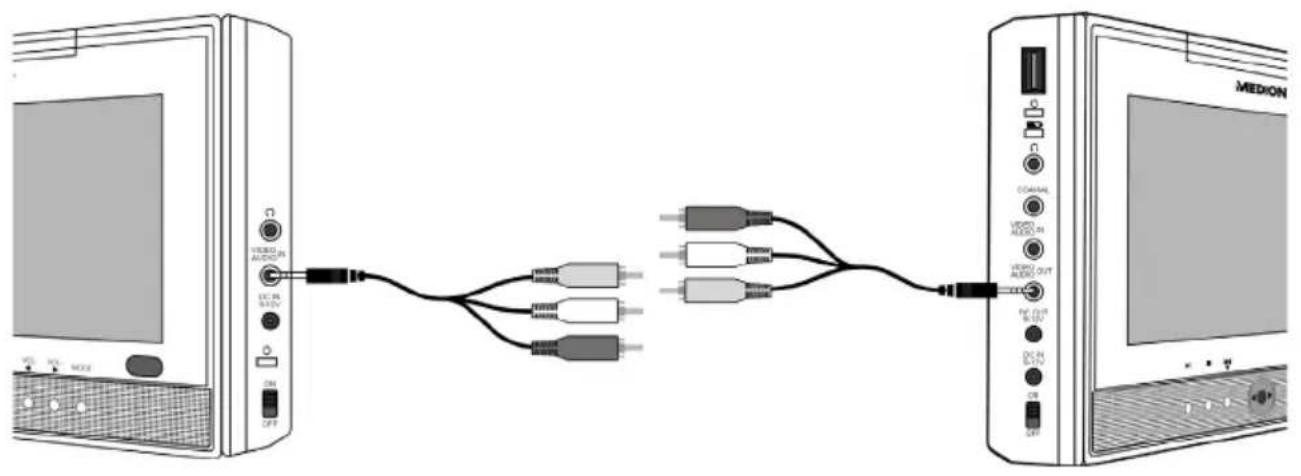

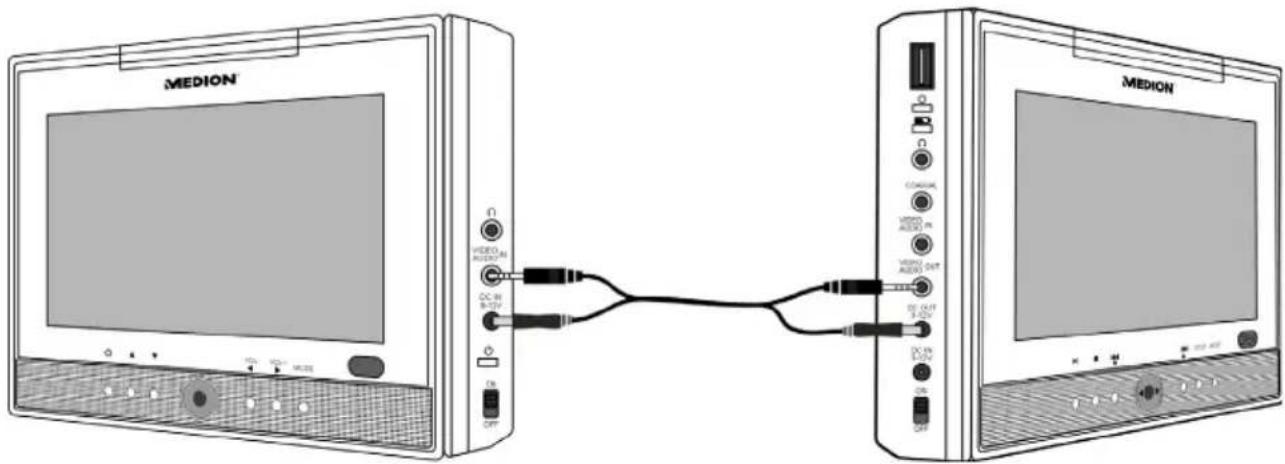

Audio-/Video- und Stromverbindung zwischen DVD-Player und Monitor . . . 20
Netzanschluss 21

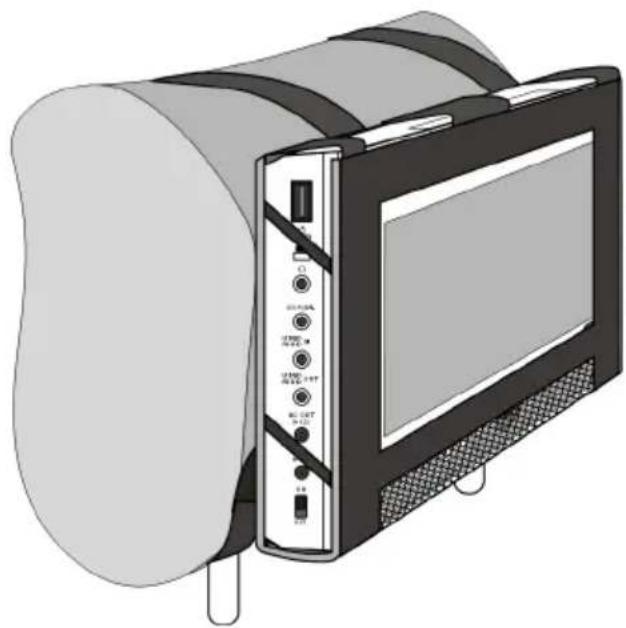

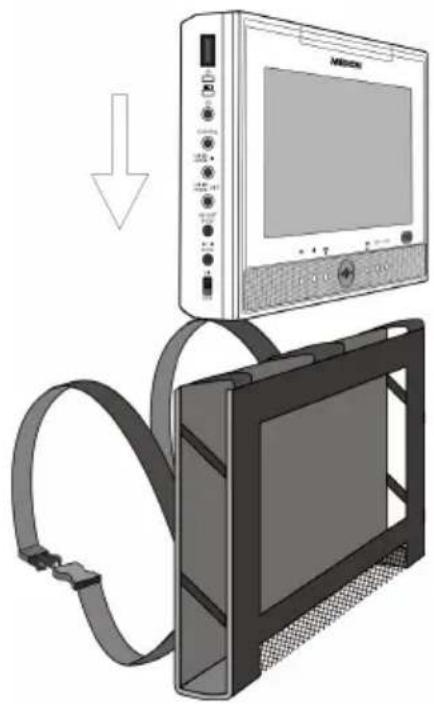

Das Gerät im Auto befestigen 22

Allgemeines zum Betrieb 23

Steuerung am Gerät oder über die Fernbedienung 23
Standby/Einschalten/Ausschalten 23
Betriebsart wahlen 24

Wiedergabemedium wahlen 24
Lautstärke 24
Bildeinstellung (MODE) 24

DVD-Betrieb 25

Disk einlagen 25
Tastenfunktionen 25

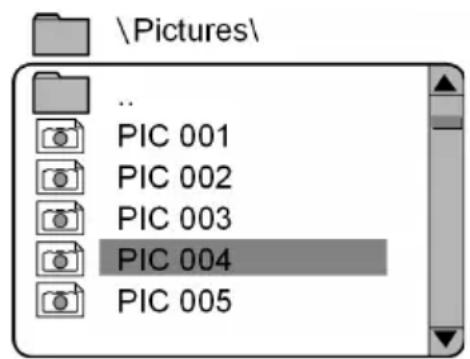

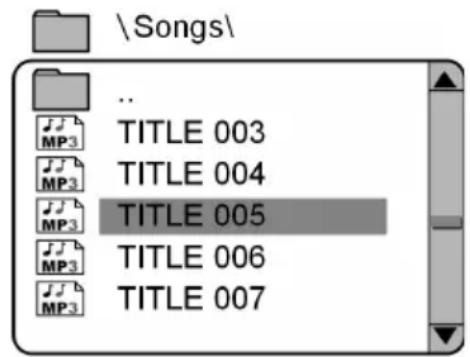

Navigieren auf MP3- und JPEG-Datenträgern 29

SETUP-Menu im DVD-Betrieb 31

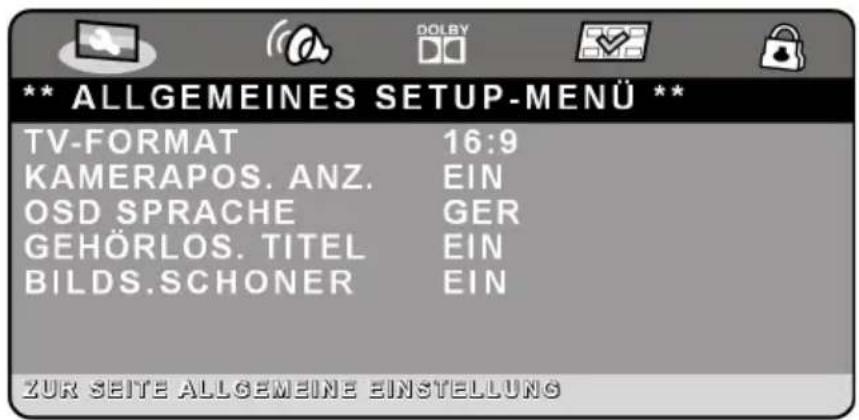

ALLGEMEINES SETUP MENU 31

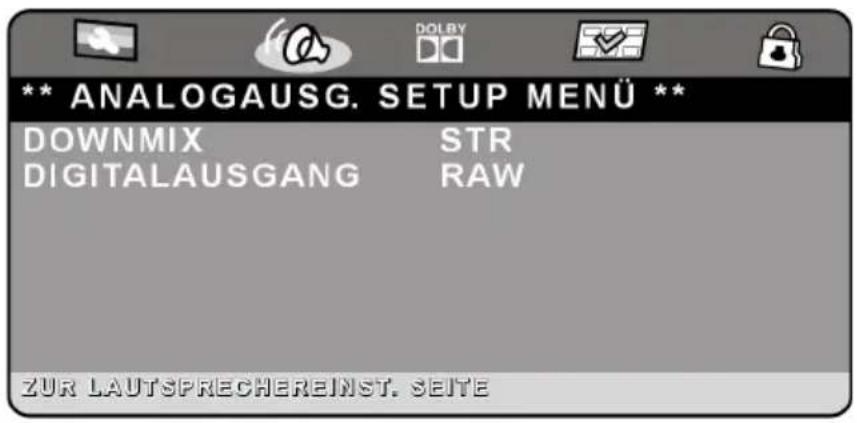

ANALOGAUSG. SETUP MENU 33

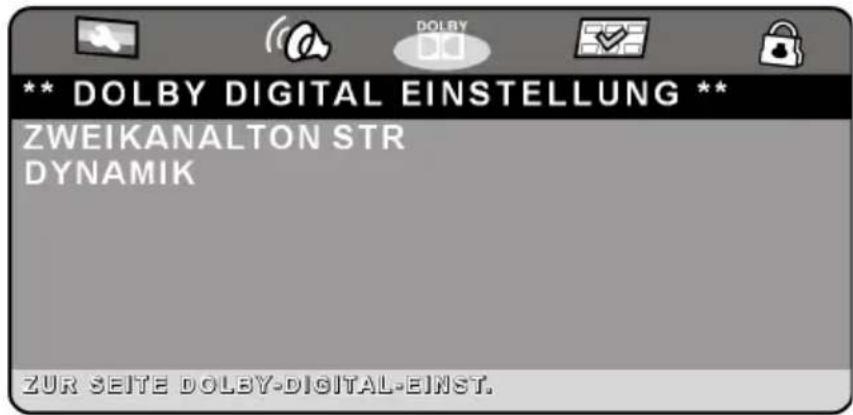

DOLBY DIGITAL EINSTELLUNG 34

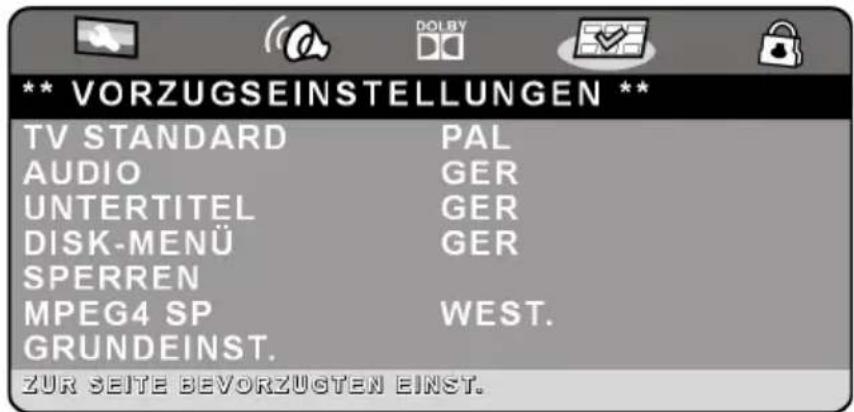

VORZUGSEINSTELLUNGEN 35

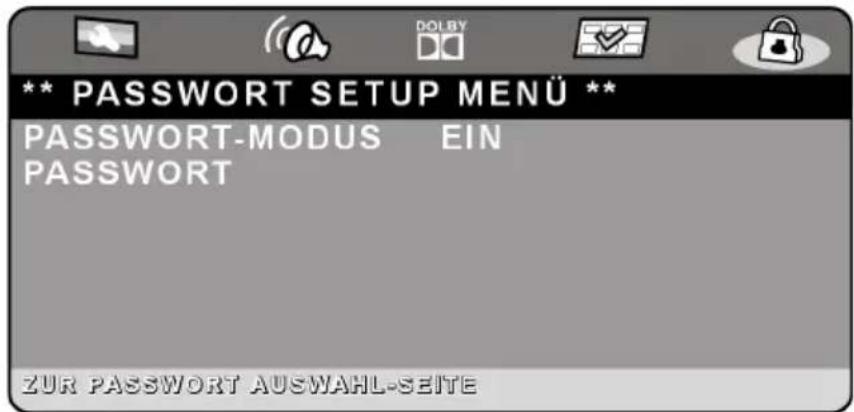

PASSWORT SETUP MENU 37

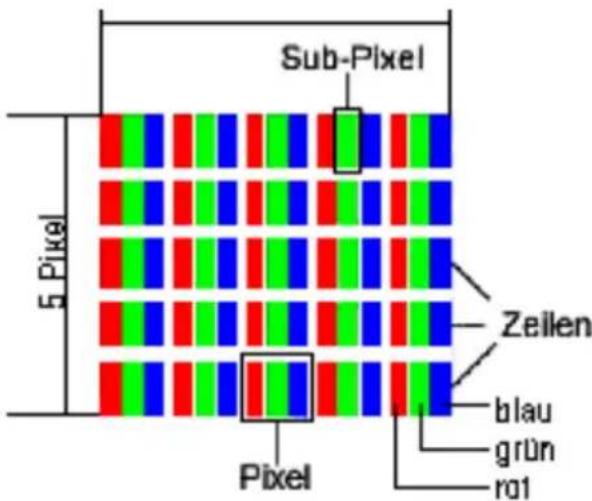

Pixelfehler bei LCD-TVs 38

Reinigung 39

Entsorgung 40

Verpackung 40
Gerat 40
Batterien und Akku 40

Technische Daten 41

SICHERHEITSHINWEISE

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet für:

□ die Wiedergabe von DVDs und anderer kompatibler Datenträger
□ die Wiedergabe von USB-Datenträgern und SD/MS/MMC-Speicherkarten
als Ausgabe- und Wiedergabegerat fur Video- und Audioquellen

Ungeachtet der möglichen professionellen Nutzung ist diese Gerät für den Privatgebrauch vorgesehen.

Betriebssicherheit

□ Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät speilen. Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ohnen Anweisungen, wie das Gerät zu benutzen ist.
- Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch besteht Erstickungsgefahr.
Öffnen Sie niemals das Gehäuse des Gerats (elektrischer Schlag, Kurzschlussund Brandgefahr)!
Fuhren Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des Geräts (elektrischer Schlag, Kurzschluss und Brandgefahr)!
Schlitze und Öffnungen des Geräts dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
- Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
Die Fernbedienung besitz eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.
Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie die geborsten Teile mit Schutzhandschuhen ein. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien ausgetreten sind. Senden Sie die Bruchteile zur fachgerechten Entsorgung an Ihr Service Center.
- Berühren Sie das Display nicht mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

Der Lithium-lonen-Akku

Benutzen Sie nur den mitgelieferten Lithium-Ionen-Akku. Falls dieser Akku beschädigt oder defekt sein sollte, wenden Sie sich an unser Service Center.

Aufstellort

Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber vollig ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu luften. Wir haben bei der Entwicklung dieseres Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich untersritten werden.
Halten Sie das Gerät und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Geräts führen.
- Falls Sie das Gerät im Freien betreiben, stellen Sie safer, dass es keiner Feuchtigkeit (Regen, Schnee etc.) ausgesetzt ist.
Das Gerätarf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) auf das Gerät oder in unmittelbare Reichweite.
Achten Sie auf genügend große Abstände zu Möbelwänden. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
- Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um ein Umfallen des Geräts zu vermeiden.
- Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu schonen.
Der optimale Betrachtungsabstand beträgt 5 Mal die Bildschirmdiagonale.

Reparatur

Ziehen Sie bei Beschädigung des Netzteils, der Anschlussleitung oder des Gerätes sofort den Stecker aus der Steckdose.
- Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Anschlussleitungen sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist.
Wenden Sie sich an den Kundendienst, wenn:

• das Netzkabel angeschmort oder beschädigt ist;
• Flüssigkeit in das Geräte eingedrungen ist;
• das Gerät nicht ordnungsgemäß Funktioniert;
• das Gerät gestürzt oder das Gehäuse beschädigt ist.

Versuchen Sie auf keinen Fall, ein Geräteitel selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags. Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.

Vorgesehene Umgebung

Das Gerät kann bei einer Umgebungstemperatur von +0^ bis +35^ betrieben werden.
Im ausgeschalteten Zustand kann das Gerät bei -10 °C bis +45 °C gelagert werden.
Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionstörungen zu vermeiden.
Warten Sie nach einem Transport des Geräts solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.
Bei große Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Geräts kommt, die einen elektrischen Kurzschluss verursichen kann.
Ziehen Sie während eines Unwetters oder, wenn das Gerät für längerere Zeit nicht benutzt wird, den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

Stromversorgung

ACHTUNG! Auch im ausgeschalteten Zustand sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrrem Gerät zu unterbrechen oder das Gerät gänzlich von Spannung frei zuschalten, trennen Sie das Gerät vollständig vom Netz.

• Betreiben Sie das Gerät nur an geerdeten Steckdosen mit 230V 50Hz . Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, Fragen Sie bei Ihrem Energieversorger nach.
  Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um das Gerät vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
  Um die Stromversorgung zu unterbrechen,ziehen Sie das Steckernetzteil aus der Steckdose.
  Die Steckdose muss sich in der Höhe des Geräts befinden und leicht erreichen sein.
  □ Sollten Sie ein Verlängerungskabel eingezehen, achten Sie darauf, dass diesen den VDE-Anforderungen entspricht. Fragen Sie ggf. ihren Elektroinstallateur.
  Verlegen Sie die Kabel so, dass niemand darauf auf treten oder darüber stolpern kann.
• Verwenden Sie ausschließlich den mitgelieferten Netzadapter. Versuchen Sie nie, die Netzadapter an andere Buchsen anzuschreiben, da sonst Schäden verursucht werden können.
• Verwenden Sie den zweiten Monitor nur mit dem DVD-Player und verbinden Sie diese nur über das mitgelieferte AV-DC-Kabel.

Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.

Das DVD-Laufwerk

Das DVD-Laufwerk ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitsystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert.

Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitsystem des Geräts.

Ohrhörer

Verwenden Sie den mitgelieferten Ohrhörer ausschließlich mit diesen DVD-Player (MD 82287).

Hohe Lautstärke bei der Verwendung des Ohrhörsers kann zum Verlust des Hörsinns führen. Bevor Sie den Ohrhörer aufsetzen, stellen Sie die Lautstärke auf ein Minimum! Ihr Gehör kann Schadennehmen, wenn es zu lange oder zu plottlich hohen Lautstärke ausgesetzt wird.

Umgang mit Batterien

Die Fernbedienung wird mit Batterien betrieben. Batterien konnen brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung konnen Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren.

Befolgen Sie folgende Hinweise:

Halten Sie Kinder von Batterien fern.
Sollten Batterien verschluckt worden sein, melden Sie dies+Aort Ihrem Arzt.
Laden Sie niemals Batterien (es sei Denn, dies ist ausdrucklich angegeben).
Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies konnte bei ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus wurde sich die schwächere Batterie zu stark entladen.
Tauschen Sie immer beiden Batterien gleichzeitig aus.
Vertauschen Sie niemals die Polarität.
Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
Schlieben Sie die Batterien niemals kurz.
- Setzen Sie Batterien niemals übermäßigiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!

Zerlegen oder verformen Sie die Batterien nicht.
Ohre Hande oder Finger konnten verletzt werden oder Batterieflussigkeit konnte in ihre Augen oder auf ihre Haut gelangen. Sollte dies passieren, spulen Sie die entsprechenden Stellen mit einer groBen Menge klaren Wassers und informieren Sie umgehend ihren Arzt.
Vermeiden Sie starke Stöbe und Erschütterungen.
Reinigen Sie bei Bedarf Batterie- und Gerätekontakte vor dem Einlagen.
Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
Entfernen Sie die Batterien aus Ihr Gemät, wenn diese über einen längeren Zeitraum nicht benutzt wird.
- Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

GERÄTEÜBERSICHT

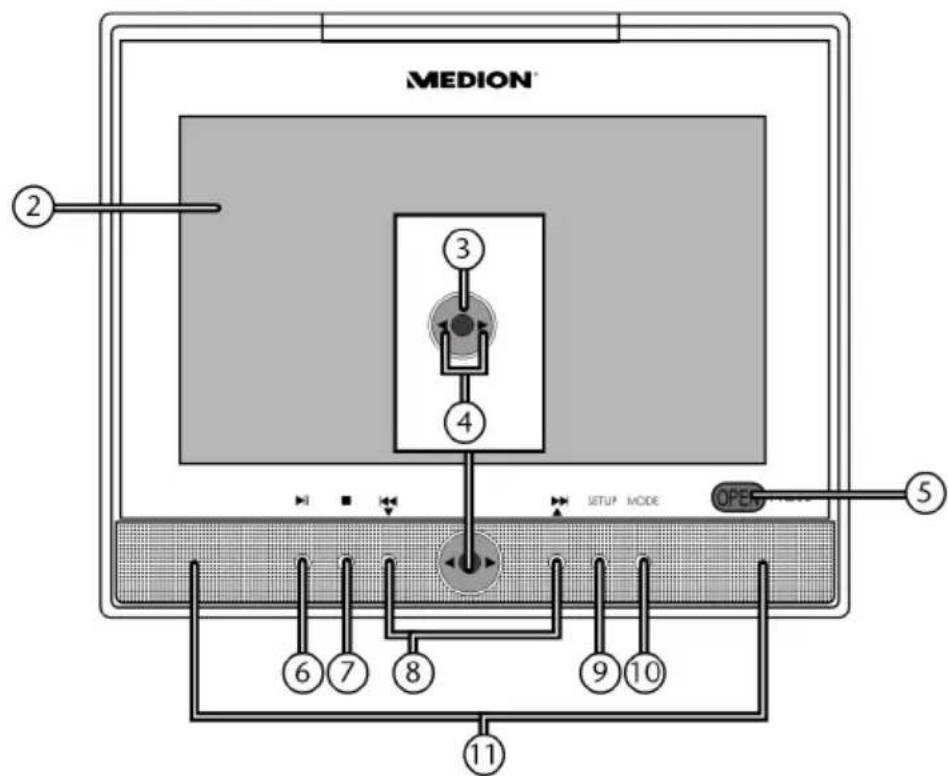

DVD-Player

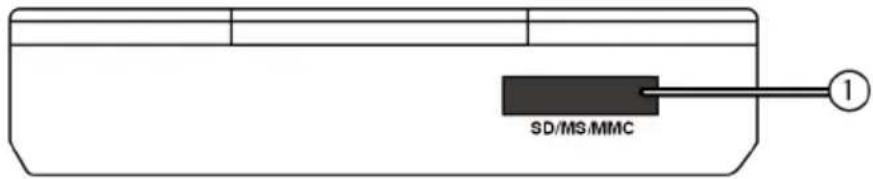

1. Kartensteckplatz für SD/MS/MMC Speicherkarten

2. Display

3. Infrarotfeld für die Fernbedienung

4. : in Menus nach links/rechts navigieren

: Lautstärke niedriger/höher

1. OPEN: Diskfach öffnen

2. : Disk-Betrieb Pause/Wiedergabe; Im Setup-Menu Eingaben bestätigen

3. : Disk-Betrieb Wiedergabe stoppen;

4. SKIP H KdIP 1rherigen/nachsten Titel aufrufen

: in Menus nach oben/unten navigieren

1. SETUP: Setup-MENU (Geräteinstellungen) öffnen und schreiben

10.MODE: wiederholt drücken, um die verschiedene Bildschirmeinstellungen aufzurufen;ändern mit

1. Lautsprecher

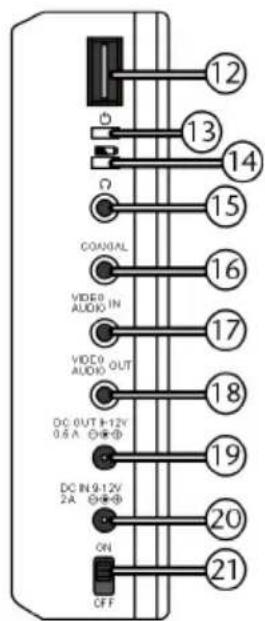

2. USB-Anschluss

3. POWER: rote Betriebsanzeige
   14.Akku-LED
   15.Kopfhöreranschluss
   16.COAXIAL: digitaler Audioausgang

4. AUDIOVIDEO IN:analoger Audio-/Videoeingang
   18.AUDIO VIDEO OUT: analoger Audio-/Videoausgang
   19.DC OUT 9-12V: Stromversorgung fur zweiten Monitor
   20.DC IN 9-12V: mitgelieferten Netzadapter anschlieben
5. Schalter ON/OFF

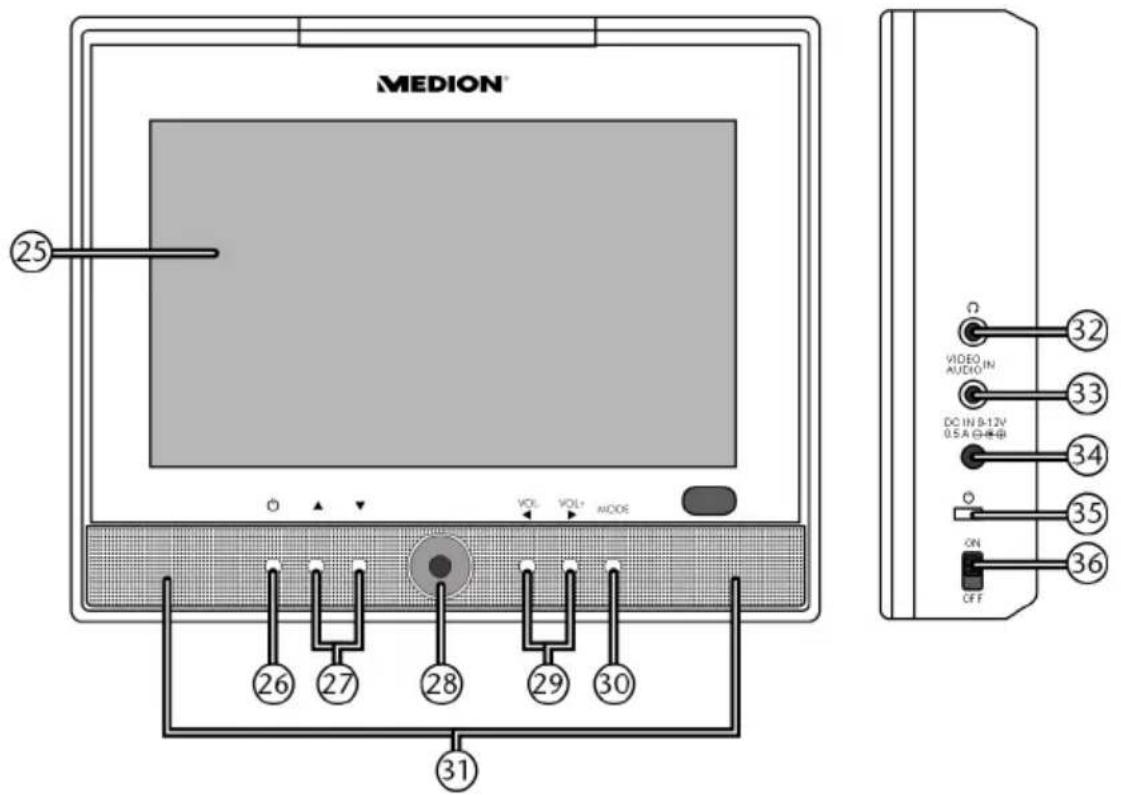

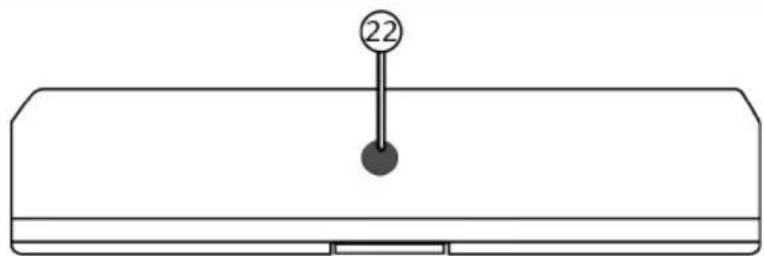

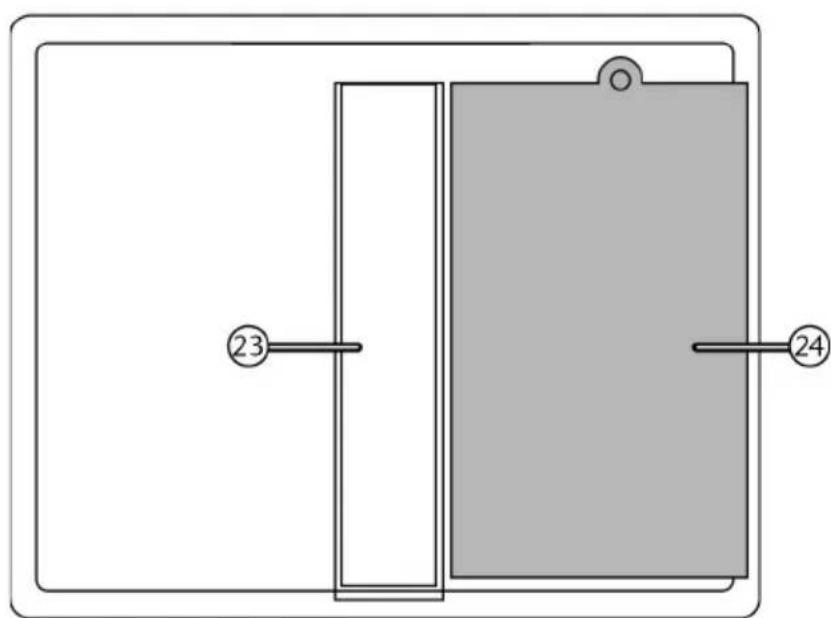

Unterseite und Rückseite DVD-Player

22.Stativgewinde
23.Aufsteller
24.Akkublock

25.Display
26.Ein-/Ausschalter
27. : in Menus nach oben/unten navigieren
28.Infrarotfeld fur die Fernbedienung
29.VOL-/Vol+ Lautstärke niedriger/höher;

: in Menus nach links/rechts navigieren

30.MODE: wiederholt drücken, um die verschiedene Bildschirmeinstellungen

aufzurufen;ändern mit

1. Lautsprecher
   32.Kopfhöreranschluss
   33.AUDIOVIDEO IN:analoger Audio-/Videoeingang
   34.DC IN 9-12V:AV-DC-Kabel anschlieben
2. POWER: grüne Betriebsanzeige
   36.Schalter ON/OFF

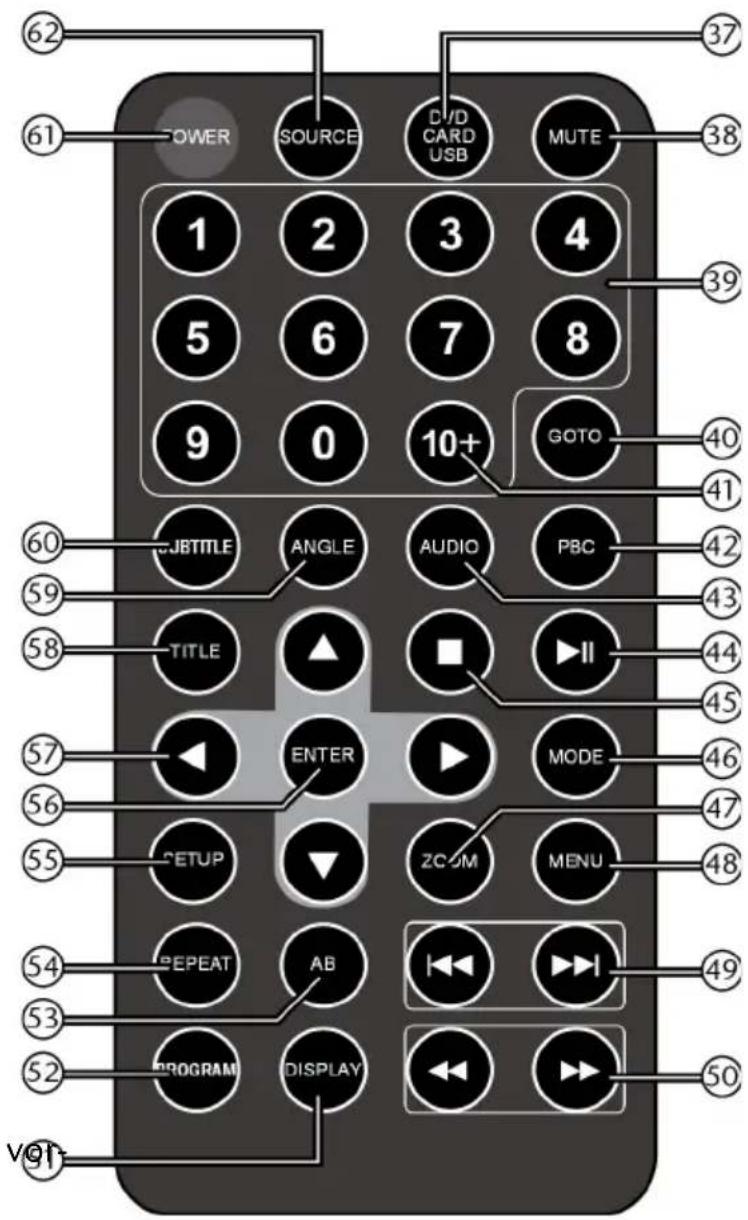

Fernbedienung

1. DVD/CARD/USB: DVD-, USB- oder Speicherkarten-Wiedergabe einstellen.
   38.MUTE: Ton ausschalten
   39.Zifferntasten 0-9
   40.GOTO: Die Wiedergabe ab einer bestimmten Stelle starten
2. 10+: Zweistellige Zifferneingabe
   42.PBC:Playbackcontrol ein-/ausschalten
   43.AUDIO: Audio einstellen
   44.PLAY/PAUSE: Wiedergabe starten/unterbrechen
   45.STOP: Wiedergabe anhalten
   46.MODE: Displayeinstellungen aufrufen
3. ZOOM: Bild vergroßern/verkleinern
   48.MENU: Hauptmenü der Disk aufrufen
   49.SKIP SKDP: vorherigen/nachsten Titel aufrufen; gedrückt halten für schnellen Rücklauf/Vorlauf
4. / : Schnelllauf warts oder ruckwärts
5. DISPLAY: Wiedergabestatus aufrufen

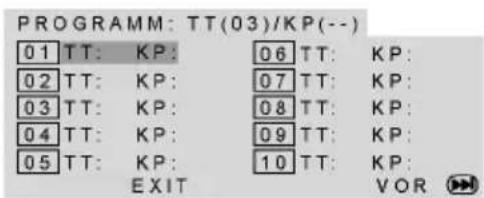

   52.PROGRAM:Programmierte Wiedergabe einstellen
   53.AB: Einen bestimmten Abschnitt wiederholen
   54.REPEAT: Wiederholfunktion einstellen
6. Setup: Setup-MENU aufrufen
   56.ENTER: Einstellungen bestätigten
7. Pfeiltasten in Menus nach links/rechts, offen/unten navigieren; Lautstärke einstellen
8. TITLE: Titelmenu der Disk aufrufen
   59.ANGLE: Kameraposition einstellen
   60.SUBTITLE: Untertitel einstellen
9. POWER: Gerä einschalten/ in den Standby-Modus schalten
   62.SOURCE: Videoeingang/DVD-Wiedergabe einstellen

ALLGEMEINES

Uber DVD

Die DVD - Digital Versatile Disc (english für „vielseitige digitale Scheibe“) ist ein digitales Speichermedium für Informationen. DVDs sind durch eins der Nebenstehenden Symbole gekennzeichnet.

Abhängig davon, wie die Informationen aufgebracht sind, ergeben sich verschiedene DVD-Types mit entsprechenden Speicherkapazitäten.

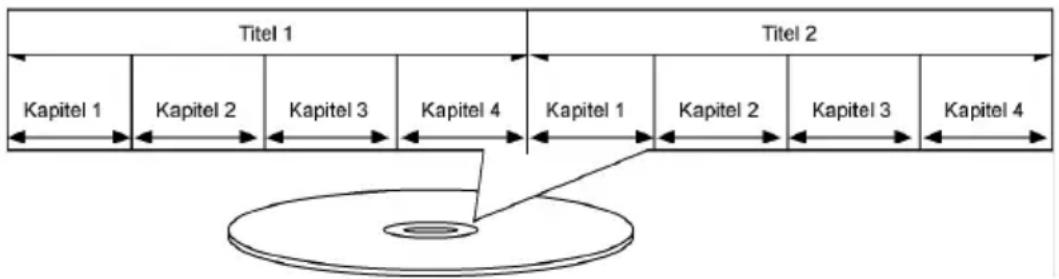

DVD-Aufbau

Video-DVDs sind in Titel und Kapitel unterteilt. Eine DVD kann mehrere

Titel haben, die wiederum aus mehreren Kapiteln bestehen können. Titel und Kapitel sind jeweils fortlaufend nummeriert:

Normalerweise besteht der ersten Titel einer DVD aus Lizenzhinweisen und Informationen zum Hersteller. Der{nachste Titel ist meinst der Film selbst. Weitere Titel konnen z.B.Making-Of"-Reportagen, Filmvorschauen oder Informationen zu den Schauspielern enthalten.

Sprachen und Untertitel

Auf DVDs können bis zu acht Sprachen und Untertitel in bis zu 32 Sprachen gespeichert werden. Sprache und Untertitel können bei der Wiedergabe beliebig kombiniert werden.

Kamerawinkel

Bei manchen DVDs kann)sogar der Kamerawinkel geändert werden, sofern der Film mit entsprechenden Kamerapositionen aufgenommen wurde.

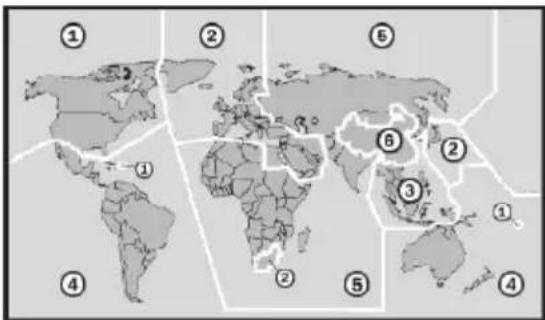

Regionalcodes

Aufgrund weltweiter Vertriebsstrategien wurde für die DVD ein Code entwickelt, der das Abspielen nur auf Geräten erlaubt, die in bestimmten Regionen erworben wurden.

Dieser Code basiert auf einem System, das die Welt in sechs Regionen einteilt.

Europa gehört zur Zone 2. Auf Ihr dem DVD-Player,Listen sich daher DVDs abspielen, die mit dem Regionalcode 2 versehen sind. Der Regionalcode ist auf der Verpakkung der DVD aufgedruckt (siehe nebenstehendes Logo).

Außer DVDs mit dem Regionalcode 2{lassen sich nur DVDs mit dem Regionalcode O (geeignet für jeder DVD-Player) auf dem Gerät wiederergeben.

Sollten beim Abspielen bestimmter DVDs Probleme auftreten, versichertern Siesich, dass die DVD den Ländercode 2 oder 0 hat.

Abspielbare Formate

Außer DVDs kann das Gerät folgende Formate wiedergeben:

DVD+RW, DVD+R, DVD-RW, DVD-R
VCD und SVCD
CD-Audio
MP3
□WMA
□MPEG4
DivX 3,4,5,6,Xvid
□JPEG
Foto-CD

VORBEREITUNG

Gerätauspacken

Entfernen Sie samentliches Verpackungsmaterial, auch die Folien an der Gerätefront.

ACHTUNG!

Lassen Sie keine Kinder nicht mit Folie speiten. Es besteht Erstickungsgefahr!

Lieferumfang prüfen

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

1 DVD-Player
1 Monitor
1 AV-Kabel
1 AV-DC-Kabel
1 Netzadapter
1 Autoadapter
2 Kopfhörer
1 Fernbedienung
2 Batterien (1,5 V; Typ AAA/R03)
2 Befestigungtaschen
1 Transporttasche

Bedienungsanleitung mit Garantiedokumenten

STROMVERSORGUNG UND ANSCHLUSSE

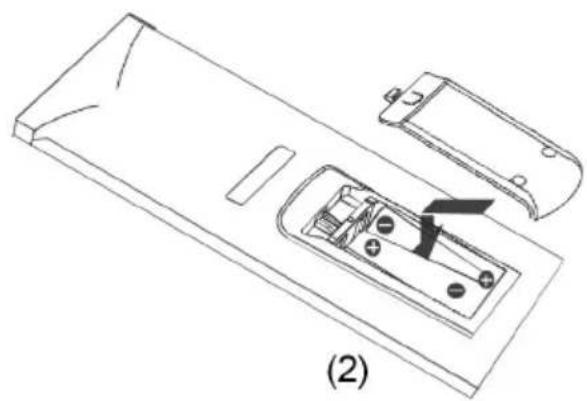

Batterie in die Fernbedienung einlagen

Die Fernbedienung benötigt zwei Batterien 1,5 V R03, große AAA.

ACHTUNG! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie.
Ersatz nur durch denselben oder einen gleichwertigen Typ.

Öffnen Sie das Batteriefach der Fernbedienung, indem Sie den Deckel nach unten schieren (1).
Legen Sie zwei AAA-Batterien ein (2). Beachten Sie die Polarität! Der Minuspol liegt an der Feder an.
Setzen Sie den Batteriefachdeckel wieder auf.

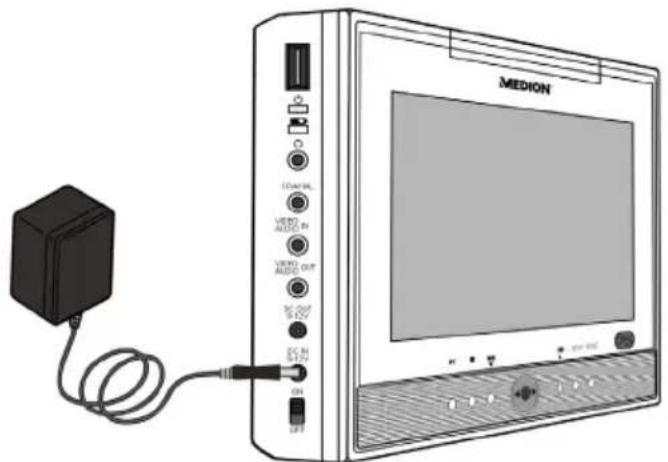

Akku laden

Vor der ersten Inbetriebnahme müssen Sie den Akku vollständig laden. Dies dauert ca. 3,5 Stunden.

Verbinden Sie den Stromversorgungsstecker des mitgelieferten Adapters an der DCIN 9V-1-BuHse am Gerät.

Steen Sie den Adapter in eine gut erreichbare Netzsteckdose.

Die Akku-LED am DVD-Player leuchtet rot, um zu signalisieren dass der Akku geladen wird.

Warten Sie, bis die Akku-LED grün leuchtet. Bei grün leuchtender LED ist der Akku geladen.

Bei vollständig geladenem Akku konnen Sie das Gerät ca. 2,5 Stunden betreiben.

Wenn Sie den Akku langere Zeit nicht benutzen möchten, lagern Sieihn nicht in vollkommen entladenen Zustand.

Autoadapter anschließen

• Stecken Sie den Geräte-Stecker des Autoadapters in die Geräteanschluss-Buchse DC IN 9-12 V am DVD-Player.
• Stecken Sie den Autoadapter in eine geeignete Auto-Steckdose, z. B. den Zigarettenanzünder-Anschluss im Auto.

USB

Schließen Sie einen USB-Stick an, um Dateien vom Stick auf dem Gerät auszugeben.
Wahlen Sie dann mit der TasteDVD/CARD/USB den USB-Betrieb.

SD/MMC-Speicherkarten

• Stecken Sie eine SD/MMC-Speicherkarte in den Kartensteinplatz am DVD-Player.
  Wahlen Sie dann mit der TasteDVD/CARD/USB den SD/MMC-Betrieb.

Kopfhörer

Es steht am Monitor und am DVD-Player je ein Kopfhöreranschluss zur Verfügung. Sie können je einen Kopf- oder Ohrhörer mit 3,5 mm-Klinkenstecker anschließen.

Wenn der Kopf-/Ohrhörer angeschlossen ist, wird das Tonsignal nur an die Kopfhörer weitergeleitet. Die Lautsprecher des Geräts sind abgeschaltet.

ACHTUNG! Zu hohe Lautstärke bei der Verwendung von Ohrhörern oder Kopfhörern erzeugt übermögen Schalldruck und kann zum Verlust des Hörssinns führen. Stellen Sie die Lautstärke auf ein Minimum, bevor Sie einen Ohrhörer aufsetzen. Verwenden Sie nur die mitgelieferten Ohrhörer!

COAXIAL-Ausgang

Digitaler Audioausgang für ein Audioausgabegerät, an dessen Laufsprechern Sieden Ton des DVD-Players ausgegeben möchten, z. B. eine Stereoanlage mit entsprechend digitalem Eingang.

So nutzen Sie den COAXIAL-Ausgang:

Schließen Sie an den COAXIAL-Ausgang den 3,5 mm-Klinkenstecker des mitgelieferten AV-Kabels an. Schließen Sie einen Cinchstecker des AV-Kabels an den digitalen Koaxialausgang des externen Geräts an.

Audio-/Video- und Stromverbindung zwischen DVD-Player und Monitor

Für die Strom- und Audio/Video-Verbindung schreiben Sie das mitgelieferte AV-DC-Kabel zwischen DVD-Player und Monitor an.

Verbinden Sie die BuchseVIDEO AUDIO OUT am DVD-Player und die BuchseVIDEO AUDIO IN am Monitor mit den schwarzen Klinkensteckern.
Verbinden Sie die BuchseDC OUT 9-12 V am DVD-Player und die Buchse DC IN 9-12 V am Monitor mit den Hohlsteckern des AV-DC-Kabels.

AUDIO/VIDEO OUT (DVD-Player)

Schließen Sie hier ein Gerät an, das Bild und Ton des DVD-Players wiedergeben soll (z. B. ein anderes Fernsehgeber).

AUDIO/VIDEO IN (DVD-Player und Monitor)

Schließen Sie hier ein Gerät an, dessen Bild und Ton am DVD-Player oder am Monitor ausgegeben werden soll. Setzen Sie ggf. das mitgelieferte AV-Kabel ein.

Netzanschluss

Wenn Sie alle Anschlüsse vorgenommen haben, verbinden Sie den Netzadapter mit einer Steckdose (230V 50Hz) bzw. den Autoadapter an den Zigarettenanzünder-Anschluss im Auto.

DAS GERÄT IM AUTO BEFESTIGEN

Das Gerät kann im Auto betrieben werden. Dazu konnen die Taschen an der Kopfstütze eines Vordersitzes im Auto angebracht und die Geräte darin platziert werden.

Bitte beachten Sie:

Die sichere Befestigung der Tasche im Auto kann nicht mit allen auf dem Markt befindlichen Kopfstützen garantiert werden.

Sie konnen das Gerät im Auto mit dem Auto-Adapter betreiben.

So befestigen Sie die Tasche und das Gerät:

Zuerst legen Sie die Geräte in die offen stehende Tasche.

1. Legen Sie eine Disk ein.
2. Ziehen Sie die drei Klettverschlüsse an der Oberseite der Tasche auf.
3. Schieben Sie den DVD-Player dann in die Tasche und schließen Sie die Klettverschlüsse wieder.

Befestigen Sie dann die Tasche mit dem Gerät an der Kopfstütze.

1. An der Rückseite befinden sich zwei vertikale Gurte. Öffnen Sie die Klipp-Verschlüsse und losen Sie die Gurte so welt, dass sie gut um die Kopfstütze passen.
2. Legen Sie die Rückseite der Tasche an der Rückseite der Kopfstütze an. Ziehen Sie dann die Gurte um die Kopfstütze.
3. Schlieben Sie den Klippverschluss undziehen Sie die Gurte am losen Ende stramm.
4. Schlieben Sie ggf. das Autoadapter-kabel wie auf Seite 18 beschrieben an.

ALLGEMEINES ZUM BETRIEB

Steuerung am Gerät oder über die Fernbedienung

Tasten am Gerät

Mit den Tasten am Gerät konnen Sie die wesentlichen Wiedergabefunktionen Ihres Geräts aktivieren.

Tasten an der Fernbedienung

Die Fernbedienung bietet über diese Grundfunktionen hinaus zahlreiche zusätzliche Bedienelemente für die volle Funktionalität Ihres Geräts.

In dieser Anleitung beziehen wir uns auf die Tasten der Fernbedienung. Wenn die Tasten am Gerat geleint sind, wird dies ausdrücklich erwähnt.

Standby/Einschalten/Ausschalten

Ein- und ausschalten

Mit dem Schalter ON/OFF an den Geräteiten schalten Sie das Gerät ein (ON) und komplett aus (OFF). Im eingeschalteten Zustand leuchtet die POWER-LED grün.

In den Standby-Modus schalten

Drücken Sie die Taste POWER auf der Fernbedienung, um die Geräte in den Standby-Modus zuschalten. Die POWER-LED leuchtet rot.
Drucken SiePOWER ein weiteres Mal, um das Gerät wieder einzuschalten.

Betriebsart wahlen

Wahlen Sie durch wiederholtes Drucken der TasteSOURCE die Betriebsart:
DVD
□ AV (Gerät zur Ausgabe externer Audio- und Videosignale verwenden)

Wiedergabemedium wahlen

Wahlen Sie durch wiederholtes Drücken der TastDVD/CARD/USB das Wiedergabemedium:

DVD
USB (nur bei eingestecktem USB-Datenträger)
CARD (nur bei eingesteckter SD/MMC-Speicherkarte)

Lautstärke

Regeln Sie die Lautstärke

entweder mit den TastenVOL- und VOL+ am Monitor
oder während der Wiedergabe, mit den Pfeiltasten (am DVD-Player oder auf der Fernbedienung) Bei geöffneten Menus dienen die Pfeiltasten zum Navigieren.

Stummschaltung

Drücken Sie MUTE, um den Ton stumm zu schalten und die Stummschaltung wieder aufzuheiten.

Bildeinstellung (MODE)

Durch wiederholtes Drücken der Taste MODE rufen Sie nacheinander folgende Bildeinstellungen für die Displays von Monitor und DVD-Player getrennt auf (Richten Sie die Fernbedienung auf das entsprechende Gerät):

Helligkeit
KoTrazst
Farbsattigung
Sprache
RESET

MODE drucken
Lautstärke
MODE drucken
Seitenverhältnis(TV-Format, s. a. Seite 32).
Mit den Pfeiltasten * konnen Sie die Einstellungen ändern.

DVD-BETRIEB

Disk einlagen

Drucken Sie die TasteOPEN am Gerät und klappen Sie das Display des DVD-Players nach oben, um das Diskfach zu öffnen.
Um das Diskfach zu schließen, drücken Sie den Deckel herunter. Vergewissen Sie sich, dass er hörbar einrastet.

Nach einigen Sekunden beginn't bei DVDs normalerweise automatisch die Wiedergabe der Disk. Eventuell mussen Sie (PLAY) drücken, oder es erscheint ein Menu, in dem Sie mit den Pfeiltasten eine Auswahl treffen mussen.

Tastenfunktionen

PLAY

Drucken Sie die Taste PLAY), um die Wiedergabe zu starten bzw. zu unterbrechen. Um die Wiedergabe fortzusetzen, drucken Sie die Taste PLAY) erneut.

STOP

Drücken Sie STOP) einmal, um die Wiedergabe zu stoppen. In dieser Modus können Sie die Wiedergabe an derselben Stelle mit PLAY) fortsetzen.
Drucken Sie STOP) ein weiteres Mal, um die DVD endgültig zu stoppen. Das Gerät befindet sich jetzt im Stopp-Modus.

Spezielle Bildschirmeldung

Wenn Sie eine Funktion wahlen, die auf dem eingelegten Medium nicht realisiert oder die im aktuellen Modus nicht aufrufbar ist, erscheint das bereits henden abgebildete Nicht-gültig-Zeichen auf dem Bildschirm. Das Zeichen verschwindet nach weniger Sekunden.

SKIP

Drucken Sie während der Wiedergabe die Taste SKIP ock, ruck- oder vorzuspringen (bei DVDs: von Kapitel zu Kapitel; ansonsten: von Titel zu Titel).

iitte beachten Sie, dass bei vielen DVDs die Titel/Kapitel vor Start des eigentlichen Films (Lizenzhinweise) nicht ubersprungen werden konnen.

Schnellauf

Drücken Sie während der Wiedergabe die Taste ▶der, um einen Schnelllauf vorwärts oder rückwärts zu starten. Bei wiederholtem Drücken steigern Sie die Geschwindigkeit: 2x > 4x > 8x > 16x > 32x . Bei nochmaligem Tastendruck oder mit (PLAY) kehren Sie zur normalen Abspielgeschwindigkeit zurück.

Bild vergroßern und verkleinern - ZOOM

Drücken Sie wiederholt die Taste ZOOM, um das Bild zu vergößern und zu verkleinen: x2 > x3 > x4 > x1/2 > x1/3 > 1/4 . Auf dem Bildschirm erscheidt das Vergroßerungssymbol mit dem Vergroßerungsfaktor.

Mit dem nachsten ZOOM kehren Sie zur normalen Ansicht zurück.

Mit den Pfeiltasten konnen Sie innerhalb des vergroßerten Bilds einen Bildauschnitt wahlen.

GOTO (Direktsuche)

Mit der Taste GOTO konnen Sie ein Kapitel, einen Titel oder eine Zeit direkt ansteuern. Mit jedem Tastendruck verändern Sie die Auswahr. Die Wiedergabe beginnnt an der gewährten Stelle.

i Sie konnen einen Titel auch direkt über die Zifferntasten eingeben, ohne vorher GOTO zu drucken. Die Wiedergabe beginnnt direkt an der gewährten Stelle.

i Wenn Sie zweistellige Zahlen eingeben möchten, drücken Sie zuvor die Taste 10+ wiederholt für die Zehnerstelle, anschließend die zweite Stelle. Beispiel: Für die Zahl „34" drücken Sie dreimal die Taste 10+ , dann die Taste 4.

DVD

GOTO einmal drücken: Geben Sie ein gewünschtes Kapitel innerhalb des Titels ein.

GOTO zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format H:MM:SS ein.

GOTO dreimal drücken: Geben Sie die gewünschte Zeit innerhalb des Kapitels im Format H:MM:SS ein.

Audio-CD/VCD

GOTO einmal drücken: DISC GOTO - Geben Sie die gewünschte Zeit auf der CD im Format MM:SS ein.

GOTO zweimal drücken: TRACK GOTO - Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.

MP3

GOTO einmal drücken: Geben Sie den gewünschten Titel ein (drei Stellen; ggf. „0" oder „00" voranstellen).

Sie können die Nummer des Titels auch direkt, ohne die Taste GO TO, eingeben. Zur Eingabe von zweistelligen Nummern drücken Sie zunachst die Taste 10+ wiederholt für die Zehner, dann eine Zifferntaste für die Einer-Ziffer.

GOTO zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.

Display

Mit der Taste DISPLAY konnen Sie sich während der Wiedergabe durch wiederholtes Drücken nacheinander die abgelaufene und verbleibende Zeit anzeigen setzen. Mit jedem Tastendruck erhalten Sie eine entsprechende Bildschirmmeldung:

DVD:

Abgelaufene Zeit > Verbleibende Zeit > Abgelaufene Kapitelzeit > Verbleibende Kapitelzeit > Menu aus.

CD/VCD:

Abgelaufene Zeit > Restspieldauer > Spieldauer insgesamt > Verbleibende Gesamtspieldauer > Menu aus.
Außerdem erscheint die Nummer des aktuellen Titels mit der Gesamtzahl der Titel.

MP3: Zeigt Wiedergabestatus und Lautstärkepegel an.

Wiederholung - REPEAT

Drücken Sie während der Wiedergabe die Taste REP. Auf dem Bildschirm erscheint das Wiederholungssymbol und, mit jedem Tastendruck, der zu wiederholende Abschnitt (der Eintrag verschwindet nach ein paar Sekunden):

DVD: Kapitel > Titel > Alle > Aus.

Audio-CD: Stuck (Titel) > Alle > Aus.

MP3: Zufall (Zufallswiedergabe) > Einmal (Titel wiederholen) > Wiederhohen 1 (Titel wiederholen) > Ordner wiederholen > Ordner.

Bei Video-CDs und Xvid ist die REPEAT-Funktion nicht möglich.

Abspielreihenfolge

Die Programmier-Funktion ermöglicht Ohnen, bis zu 20 Kapitel (DVD) oder Titel (Audio) in einer selbst-definierten Reihenfolge abzuspielen.

Bei MP3-Medien ist keine Programmierung möglich.

So programmieren Sie die Reihenfolge:

Drucken Sie die TastePROGRAM. Auf dem Bildschirm erscheint eine Tabelle mit Programmplätzen. Im Tabellenkopf steht die Anzahl der Titel.

Geben Sie mit den Zifferntasten der Fernbedienung den gewünschten Titel (TT) für Programmplatz 01 ein. Einstelligen Ziffern stellen Sieitte eine 0 voraus.
Bei DVDs geben Sie jetzt ebenso das gewünschte Kapitel (CH) ein.

Der Cursor springt auf Programmplatz 02.
Geben Sie nach Wunsch weitere Programmplätze genauso ein.

Programm-Menu CD Programm-Menu DVD

Liste starten

Sobald der ersten Programplatz eingeben ist, entscheid am unteren Menürand der Eintrag START.
Bewegen Sie den Cursor mit den Pfeiltasten auf den Eintrag START und drücken Sie ENTER. Die programmierte Beste startet. Mit der Taste PROGRAM konnen Sie die Beste wieder aufrufen.
Drucken Sie zweimalSTOP, um die Liste zu Löschen.

Nach Ende der Wiedergabe springt der DVD-Player in den Standby-Modus.

Die programmierte Liste wird nicht gespeichert.

Audio-Einstellung (Sprache)

Drücken Sie AUDIO wiederholt, um eine andere auf der DVD vorhandene Audioeinstellung (z. B. 2-Kanal-Ton oder 5.1-Kanal-Ton) oder die gesprochene Sprache auszuwahlen. Die Umstellung erfolgt unmittelbar und braucht nicht bestätigt zu werden.

Beachten Sie jedochitte, dass diese Funktion aufvielen DVDs nicht realisiert ist.

Untertitelsprache

Drücken Sie SUBTITLE wiederholt, um eine andere Untertitelsprache auszuwahlen, sofern Untertitel auf der DVD vorhanden sind. Die Umstellung erfolgt unmittelbar und braucht nicht bestätigt zu werden.

DVD-Menus aufrufen

Mit den Tasten TITLE und MENU rufen Sie die auf der DVD abgelegten Menü auf. In der Regel ruft die Taste MENU das Hauptmenü auf und die Taste TITLE das Titelmenü. Mit den Pfeiltasten steuern Sie die Punkte in den DVD-Menü an. Bestätiggen Sie jeder Auswahl mit ENTER.

Bitte beachten Sie, dass es von der DVD abhängt, welche Menüs bei welchem Aufruf erscheinen.

Kameraposition - ANGLE (nur DVD)

Auf weniger DVDs sind einzeln Szenen aus verschiedenen Kamerapositionen aufgenommen.

Drücken Sie die Taste ANGLE, wiederholt, um den Kamerawinkel umzuschalten. Das Symbol erscheint von selbst bei den entsprechenden Szenen, wenn im Menu ALLGEMEINES SETUP die Einstellung KAMERAPOS auf EIN gestellt ist.

PBC-Funktion (nur VCD 2.0)

Einige VCDs des Typs 2.0, die eine Titel-/Kapitelstruktur besitzen, bieten die Molllichkeit des Playback-Controls (PBC). Mit der Taste PBC aktivieren Sie das Playback-control. Es stehen erweiterte Funktionen für Ansteuerung der Titel/Kapitel zur Verfugung, wie etwa die Direktanwahl von Titel/Kapitel oder die SKIP-Funktion.

Bitte beachten Sie, dass es von der VCD abhängt, welche Funktionen genauz zur Verfugung stehen.

Navigieren auf MP3- und JPEG-Datenträgern

Auf MP3- und JPEG-Datenträgern können die Musik-Titel bzw. Bilder wie auf einem Datenmedium in Ordnern zusammenfasst sein.

Legen Sie ein Wiedergabemedium mit MP3- oder JPEG-Daten ein (CD oder USB-Stick). Auf dem Bildschirm erscheint ein Menu mit der obersten Ordnerstruktur.

Sofern der Datenträger Ordner enthalt, werden sie auf der linken Seite des Menus aufgeführrt (siehe nebenstehende Abbildung).

Ein MP3-Titel wird mit einem MP3-Symbol angezeigt.

Die Fläche des aktiven Ordners oder der aktiven Datei erscheint orange unterlegt. In der obersten Zeile steht die Gesamtzahl der Titel in dem Ordner.

Gehen Sie mit den Pfeiltasten in einen der Ordner und bestätigten Sie mit ENTER/OK.

Ggf. öffnen sich weitere Unterordner. In dieser Fall können Sie mit der linken Pfeiltaste oder über den obersten Menüpunkt (I) zum übergeordneten Menu zurückgeben.

Um einen Titel zu horen bzw. ein Bild zu sehen, wahlen Sie ihn/es aus und bestätigen Sie mit (PLAY) oder ENTER.

JPEG-Bilder

Bei JPEG-Bildern erhalten Sie auf der rechten Seite des Menüs eine Bildvorschau.

Wahlen Sie ein Bild aus und bestätigen Sie mitENTER, um es sich große anzei- gen zu halten. Alle Bilder des aktiven Ordners werden ab dem ausgewählten Bild nacheinander angezeigt („Dia-Show“).
Mit den Tasten bzw. gelangen Sie zum nachsten bzw. vorherigen Ordnner.
MitSTOP rischeinen eine Vorschau aller Bilder des Ordners sowie weitere Menüoptionen (Slide Show = Diashow; Menu = Menu, Prev Next = zurück vor).
- Wenn Sie während der Wiedergabe die Pfeiltasten drücken, drehen Sie das Bild.

Bitte beachten Sie, dass sehr große Bilder u. U. nicht dargestellt werden konnen.

SETUP-MENU IM DVD-BETRIEB

Drücken Sie während des DVD-Betriebs die TasteSETUP. Auf dem Bildschirm erscheint die Hauptseite des SETUP-Menus. Folgende Menus sind im DVD-Betrieb aktiv:

ALLGEMEINES SETUP
ANALOG AUDIO SETUP
DOLBY DIGITAL SETUP
EINSTELLUNGEN
- PASSWORD SETUP

Navigieren in den Menüs

Wahlen Sie mit zwischen den Menus. Das aktive Menu ist orange unterlegt.

Mit wahlen Sie die Menüpunkte an und erhalten die Auswahlpunkte auf der rechten Seite. Die aktive Einstellung ist braun unterlegt.

Um eine Einstellung zuändern, gehen Sie mit auf die rechte Seite und wahlen mit

einen anderen Punkt. Bestätigen Sie mit ENTER.

Mit kommt Sie zur übergeordneten Menu-Ausbwahl.

Mit SETUP können Sie das SETUP-MENU an jeder Stelle verlassen.

Das Menu VORZUGSEINSTELLUNGEN konnen Sie nicht während der Wiedergabe aufrufen. Stoppen Sie ggf. die Wiedergabe mit 2 x STOP.

ALLGEMEINES SETUP MENU

TV-FORMAT

Stellen Sie hier das Gerät auf das Anzeige-Format des Fernsehgeräts ein.

4:3 PANSCAN: Auswahl für Fernsehgeräte mit

4:3-Format. Das Pan ScanFormat stellen

16:9-Filmformate in voller Höhe dar, seit-

liche Bildanteile werden abgeschnitten.

4:3 LETTERBOX : Auswahl für Fernsehgeräte mit

4:3-Format. Das Letterbox-Format ver

kleinert das 16:9-Filmformat auf Bild-

schirmbreite.

16:9: Auswahl für Fernsehgeräte im

16:9-Format.

KAMERAPOS. ANZ.

Stellen Sie die Anzeige für verschiedene Kamerapositionen (auf freiigen DVDs realisiert) ein. (Mit der Taste ANGLE schalten Sie die Kamerapositionen um).

OSD SPRACHE

Hier stellen Sie die Sprache des OSD ( „On-Screen-Display“) ein, das heißt die Sprache für die Menüs des Geräts. Sie haben die Auswahr zwischen Englisch, Französsisch, Deutsch, Italienisch, Portugiesisch und Spanish.

Bei der Auswahl einer Sprache staat sich das Menu unmittelbar um.

GEHÖRLOS. TITEL

EineDVDs besitzen Untertitel für Gehörlose. Diese Untertitel enthalten im Gegenatz zu normalen Untertiteln auch Bildbeschreibungen.

Wenn Sie den DVD-Player an ein anderes Fernsehgerät angeschlossen haben, muss these Gerät ebenfalls die Funktion untersätzen, damit die GehrlosenUntertitel dargestellt werden konnen.

BILDS. SCHONER

Wenn der Bildschirmschoner aktiviert ist, erscheint ein Bildschirmschoner, wenn 3 Minuten lang keine Taste gedrückt wird (nicht während der Wiedergabe).

DOWNMIX

Falls Sie den analogen Ausgang benutzen, können Sie in dieser Menu hierfür Einstellungen vornehmen.

STEREO: Es wird ein Stereoton ausgegeben.

Wahlen Sie diese Einstellung, wenn der Klang nur über zwei Laatsprecher ausgegeben wird.

L/R: Wahlen Sie diese Einstellung, wenn das Gerät an einen

Dolby Pro Logic-Decoder angeschlossen ist.

DIGITALAUSGANG

SPDIF/AUS: Der digitale Ausgang COAXIAL ist nicht aktiviert.

SPDIF/RAW: Zur Ausgabe eines digitalen 2.0-Kanal-Datenstroms, z. B. an eine Endstufe mit Dolby Digital-Decoder.

SPDIF/PCM: Standardformat zur Ausgabe eines Stereoformats.

ZWEIKANALTON

STEREO: Es wird ein Stereo-Signal über den linken und rechten Lautsprecher (Audiokanal) ausgegeben

L-MONO: Der linke Mono-Kanal wird über den linken Lautsprecher (Audiokanal) ausgegeben.

R-MONO: Der rechte Mono-Ton wird über den rechten Laufsprecher (Audiokanal) ausgegeben.

MIX-MONO: Der linke und rechte Mono-Ton wird über den linken und rechten Laatsprecher (Audiokanal) ausgegeben

DYNAMIK

Das Dolby-Digital-Tonformat unterstützt eine Dynamik-Einstellung, mit der Sie den Lautstärke-Unterschied zwischen leisen und lauten Passagen in einer Skala von OFF bis FULL in neun Schritten einstellen können.

OFF: Der Ton wird unverändert, d. h. laute Passagen und Bässe werden laut, leise Passagen leise wiedergegeben („Kino-Sound“). Die Einstellung ist nur geeignet, wenn niemand gestört werden kann.

FULL: Der Lautstärkeunterschied wird minimiert, d. h. laute Passagen werden reduziert, leise Passagen angehoben. Diese Einstellung ist z. B. nachs angebracht.

Um die Einstellung zuändern, gehen Sie mit in die Skala auf der rechten Seite und wahlen Sie mit oder den gewünschten Wert aus. Bestätigen Sie mit ENTER.

TV STANDARD

Wahlen Sie hier den Farbstandard Ihres Fernsehgeräts:

PAL: in vielen europäischen Ländern übliches Farbformat.

MULTI: automatische Einstellung des Formates.

NTSC: in Nordamerika übliches Farbformat.

AUDIO

Hier wird eine der auf der DVD gesprochenen Sprache voreingestellt.

Sie haben die Auswahr zwischen Englisch, Spanisch, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch und Sonstige.

DE

UNTERTITEL

Hier können Sie eine Sprache für die auf der DVD abgelegten Untertitel voreinstellen.

Sie haben die Auswahr zwischen Englisch, Spanisch, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch und Sonstige.

DISK-MENU

Hier wahlen Sie die Sprache der auf der DVD abgelegten Menüs (siehe "TITLE MENU, DVD MENU", S. 31) aus, sofern auf der Disk vorhanden.

Sie haben die Auswahr zwischen Englisch, Spanisch, Französisch, Deutsch, Italienisch, Portugiesisch, Niederlandisch und Sonstige.

SPERREN

Hier stellen Sie die Freigabeklasse für DVDs ein (Elternkontrolle).

Einige DVDs und CDs sind mit Verschlussungssignalen der von der Motion Picture Association etablierten Freigabeklassen kodiert. Die acht Freigabeklassen lauten:

1 KIND.-SICH.: auch für keine Kinder geeignet;
2 O. ALTERSB.: für alle Altersgruppen;
3 FREIG AB 6: empfohlen ab 6 mit elterlicher Aufsicht;
4 FREIG AB 12: empfohlen ab 12;
5 FREIG AB 16: empfohlen ab 16 mit elterlicher Aufsicht;
6 N. FREI U.16: nicht frei unter 16;
7 N. FREI U.18: nicht frei unter 18;
8 ERWACHSEN: nur für Erwachsene.

Wurde eine DVD z. B. mit der Freigabeklasse 7 (ab 18) oder 8 (Erwachsene) kodiert und Sie haben eine der Freigabeklassen 1 bis 6 eingestellt, so erfolgt eine Meldung und es muss das Password eingegeben werden. Es konnen auch nur Teile der DVD, das heißt bestimmte Filmszenen, mit einer Freigabeklasse oder verschiedene Frei-gabeklassen kodiert sein.

Um die Freigabeklasse zu ändern, müssen Sie das Password eingeben (siehe “PASSWORT SETUP MENU”, Seite 37).

MPEG4 SP

Einige MPEG4-Dateien können Untertitel enthalten.

Stellen Sie hier die Sprachregion für die Untertitelanzeige bei MPEG4-Dateien ein. Einstellbar sind WEST. UR (westeuropäisch) und CENT. UR (zentraleuropäisch).

Bei falsch eingestellter Sprachregion kann es zu fehlerhafter Darstellung der Untertitel kommt.

GRUNDEINST.

Bestätigen Sie GRUNDEINST. > ZURÜCKSETZEN zweimal mit ENTER, um das Gerät auf die Werkseinstellungen zurückzusetzen.

Bitte beachten Sie, dass ein geändertes Password nicht zurückgesetzt wird!

PASSWORT-MODUS

Hier können Sie einstellen, ob in bestimmten Situationen (z. B. beim Schauen einer DVD mit Altersbegrenzung, siehe "SPERREN", Seite 36) ein Passwort eingebehen werden muss (Einstellung EIN) oder ob ne ein Passwort eingebehen werden soll (Einstellung AUS).

PASSWORT

Hier können Sie das werkseitige Password ändern.

Bestätigen Sie den Eintrag ÄNDERN mit ENTER.

Altes Password: Geben Sie hier mit den Zifferntasten der Fernbedienung das bestehende Password ein. Es besteht aus/genau vier Ziffern. Wurde noch kein Password eingerichtet, gilt das werkseitige Password 1234. Wenn Sie das richtige Password eingegeben haben, wird das{nachste Feld für die Eingabe aktiviert.

Neues Password: Geben Sie hier mit den Zifferntasten der Fernbedienung eine vierstellige Zahl ein. Die Markierung springt auf das{nachste Feld.

PW bestätigen: Geben Sie die vierstellige Zahl noch einmal ein.

Drucken SieENTER, um das neue Password zu bestätigen.

Sollten Sie das neue Password vergessen haben, geben Sie das Master-Password 1369 ein.

PIXELFEHLER BEI LCD-TVs

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in soltenen Fälle zu Ausfallen von einzelnen oder mehreren Leuchtpunkten kommt.

Bei Aktiv- Matrix-TFTs mit einer Auflösung von 480 x 234 Pixel, welche sich aus je drei Sub-Pixeln (Rot, Grün, Blau) zusammensetzen,kommen insgesamt ca. 336.960 Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbun

denen außerst komplexen Fertigungs

prozesses kann es vereinzt zu einem Ausfall oder zur tatsächlichen Ansteuerung von Pixeln bzw. einzelnen Sub-Pixeln kommt.

Beschreibung Akzeptierte Zahl
Helle Sub-Pixel	1 Sub-Pixel Max. 1
	Zwei(Beine)nander liegend (horizon- tal/vertikal)	0
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixel	Min. 5 mm
Dunkle Sub-Pixel	Einzeln Max. 1
	Zwei(Beine)nander liegend Max. 0
Abstand	Minimaler Abstand zwischen hellen und dunklen Sub-Pixel	Min. 5 mm
Gesamtzahl heller und dunkler Sub-Pixel		Max. 2

Die Tabelle beschreiben die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auftretenarf,ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u.U.vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist.

REINIGUNG

Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungs-kabel.

• Verwenden Sie keine Lösungsmittel, atzende oder gasförmige Reinigungsmittel.
  Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
  Achten Sie daraufuf, dass keine Wassertröpfchen auf dem Gerät zurückbleiben. Wasser kann dauerhafte Verfürbungen verursachen.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.

ACHTUNG! Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

ENTSORGUNG

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpaktung. Verpackungen sind Rohstoffe und damit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführrt werden.

Gerät

Gerät und Akku müssen von einander getrennt entsorgt werden.

Losen Sie die Kreuzschraube der Akkuabdeckung an der Rückseite des DVD-Players.
Nehmen Sie die Abdeckung ab undziehen Sie den Stecker des Akkus vom Gerät ab.

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeit einer umwelt- und sachgerechten Entsorgung.

Batterien und Akku

Defekte und verbrauchte Batterien/Akkus gehoren nicht in den Hausmull. Die Batterien/Akkus müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

TECHNISCHE DATEN

Hinweis zur elektrostatischen Aufladung:

Sollte das Gerät aufgrund elekrostatischer Aufladung nicht ordnungsgemäß Funktionieren, setzen Sie das Gerät zurück, indem Sie es vorübergehend vom Netz trennen.

Hauptgerät

Stromversorgung: 230V 50Hz

Leistungsaufnahme: < 15 W

Eingangsspannung: 9-12 V

Gerätemaße: ca. 215 mm (B) x 175 mm (H) x 37,3 mm (T)

Umgebungstemperatur

im Betrieb: 0 - 35^

Lagertemperatur: -10 °C bis +45 °C

Bildschirm

Diagonale: 7^ (ca. 18 cm)

Auflösung: 480 × 234

AV-Eingang/Ausgang

Videosignal: FBAS

Video-/Audiostecker: 3,5 mm Klinke

Coaxialausgang

Coaxialstecker: 3,5 mm Klinke

USB

Version: 1.1

Kopfhörerausgänge

Spannung: max. 150mV

Impedanz: 32 Ohm

Netzadapter

Modellnummer: KSAS0240900200HE

Eingang: 100 - 240V 50 / 60Hz;0,6A

Ausgang: 9V 2.0A; -C+

Autoadapter

Modellnummer:AY4133

Eingangsspannung: 12 V 1500 mA

Ausgangsspannung: 12 V 1500 mA

Sicherung: 1,5 A, AL 250 V

Wiederaufladbarer Lithium-Ionen-Akku

Ausgang: 7,4 V 2600 mAh

Technische Änderungen vorbehalten!
