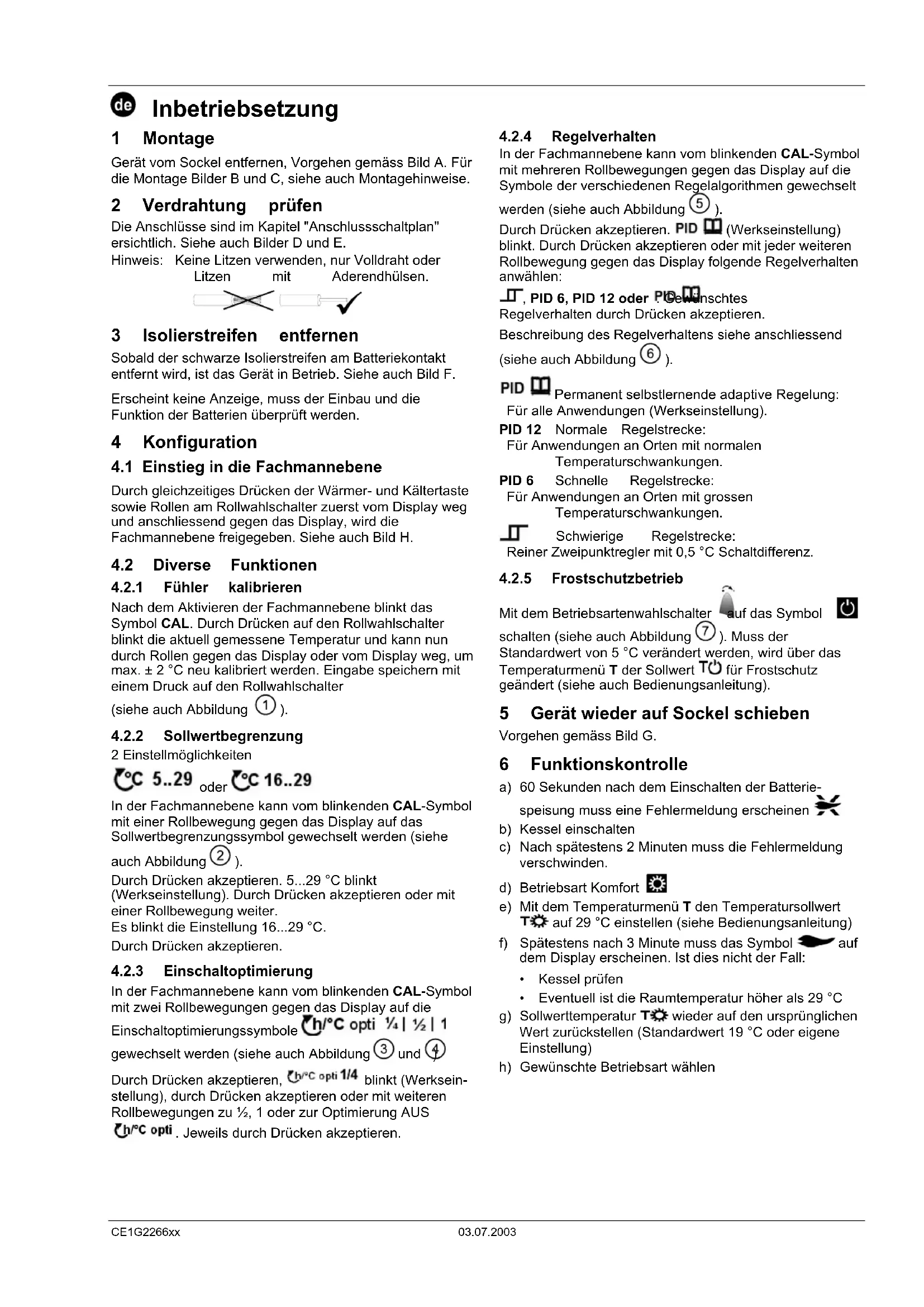

Installationsanleitung

Installation

instructions en

Instructions

d'installation

Gerat vom Sockel entfern, Vorgehen gemäss Bild A. Für die Montage Bilder B und C, siehe auch Montagehinweise.

2 Verdrahtung prufen

Die Anschlüsse sind im Kapitel "Anschlussschaltplan" ersichtlich. Siehe auch Bilder D und E.

Hinweis: Keine Litzen verwenden, nur Volldraht oder

Litzen mit Aderendhulsen.

3 Isolierstreifen entfernen

Sobald der Schwarze Isolierstreifen am Batteriekontakt enternt wird, ist das Gerät in Betrieb. Siehe auch Bild F.

Erscheint keine Anzeige, muss der Einbau und die Funktion der Batterien überprüft werden.

4 Konfiguration

4.1 Einstieg in die Fachmannebene

Durch gleichzeitiges Drucken der Wärmer- und Kältertaste sowie Rollen am Rollwahlschalter zuerst vom Display weg und anschliessend gegen das Display, wird die Fachmannebene freilegegeben. Siehe auch Bild H.

4.2 Diverse Funktionen

4.2.1 Fuhler kalibrierten

Nach dem Aktivieren der Fachmannebene blinking das Symbol CAL. Durch Drücken auf den Rollwahlschalter blinkt die aktuell gemessene Temperatur und kann nun durch Rollen gegen das Display oder vom Display weg, um max. ± 2^ neu kalibriert werden. Eingabe speichern mit einem Druck auf den Rollwahlschalter (siehe auch Abbildung 1).

4.2.2 Sollwertbegrenzung

2 Einstellmöglichkeiten

5..29 16..29

In der Fachmannebene kann vom blinkenden CAL-Symbol mit einer Rollbewegung gegen das Display auf das Sollwertbegrenzungssymbol gewechselt werden (siehe auch Abbildung 2).

Durch Drücken akzeptieren. 5...29 °C blinkt
(Werkseinstellung). Durch Drücken akzeptieren oder mit einer Rollbewegung weiter.
Es blinkt die Einstellung 16...29 °C.
Durch Drücken akzeptieren.

4.2.3 Einsatzoptimierung

In der Fachmannebene kann vom blinkenden CAL-Symbol mit zwei Rollbewegungen gegen das Display auf die

Einschaltoptimierungssymbole h^ C opti 14 | 12 | 1 gewechselt werden (siehe auch Abbildung ③ und ④

Durch Drücken akzeptieren, @bC opti 1/4 blinkt (Werkseinstellung), durch Drucken akzeptieren oder mit weiteren Rollbewegungen zu 12 , 1 oder zur Optimierung AUS

^ opti. Jeweils durch Drucken akzeptieren.

4.2.4 Regelverhalten

In der Fachmannebene kann vom blinkenden CAL-Symbol mit mehreren Rollbewegungen gegen das Display auf die Symbole der verschiedene Regelalgorithmen gewechselt werden (siehe auch Abbildung 5).

Durch Drücken akzeptieren. PID (Werkseinstellung) blinkt. Durch Drücken akzeptieren oder mit jeder weiteren Rollbewegung gegen das Display folgende Regelverhalten anwahlen:

Regelverhalten durch Drucken akzeptieren.

Beschreibung des Regelverhaltens siehe anschliessend (siehe auch Abbildung 6).

PID Permanent selbsternende adaptive Regelung: Für alle Anwendungen (Werkseinstellung).

PID 12 Normale Regelstrecke: Für Anwendungen an Orten mit normalen Temperaturschwankungen.

PID 6 Schnelle Regelstrecke: Für Anwendungen an Orten mit grossen Temperaturschwankungen.

Schwierige Regelstrecke: Reiner Zweipunktregler mit 0,5 °C Schaltdifferenz.

4.2.5 Frostschutzbetrieb

Mit dem Betriebsartenwahlschalter auf das Symbol schalten (siehe auch Abbildung ⑦). Muss der Standardwert von 5^ verändert werden, wird über das Temperaturmenü T der Sollwert T für Frostschutz geändert (siehe auch Bedienungsanleitung).

5 Gerät wieder auf Sockel schieben

Vorgehen gemäss Bild G.

6 Funktionskontrolle

a) 60 Sekunden nach dem Einsatz der Batterie-speisung muss eine Fehlermeldung erscheinen
b) Kessel einschalten
c) Nach spätestens 2 Minuten muss die Fehlermeldung verschwinden.
d) Betriebsart Komfort
e) Mit dem Temperaturmenü T den Temperatursollwert auf 29 °C einstellen (siehe Bedienungsanleitung)
f) Spätestens nach 3 Minute muss das Symbol auf dem Display erscheinen. Ist dies nicht der Fall:

Kessel prufen
Eventuell ist die RaumtemperaturHigher als 29^

g) Sollwerttemperatur T Wieder auf den ursprünglichen Wert zureckstellen (Standardwert 19^ oder eigene Einstellung)
h) Gewünschte Betriebsart wahlen

7 Reset

Benutzerdefinierte Daten:

Taste hinter der Nadelöffnung mindestens eine Sekunde drücken: Dadurch werden die benutzerspezifischen Einstellungen und die „selbsternende adaptive Regelung", sowie die Anzeigen der Vorlauftemperatur, AussenTemperatur und Brauchwasser-Sollwert auf ihre Standardwerte zurückgesetzt (die „Fachmann"-Einstellungen bleiben unverändert). Die Uhr beginnnt bei 12:00. Während der Resetzeit leuchten alle Anzeigefelder des Displays, und konnen so überprüft werden.

Alle benutzerdefinierten Daten plus Heizfachmann-Einstellungen:

Taste hinter der Nadelöffnung zusammen mit der Warmerund Kältertaste mindestens eine Sekunde drucken.

Nach thisem Reset werden die Werkseinstellungen neu geladen (siehe auch Abschnitt „Werkseinstellungen" in der Bedienungsanleitung).

Achtung: Wird das Gerät länger als 30 Sekunden vom Sockel entfernt, erscheidt eine Fehlermeldung auf dem Display.

Beim Zurückschieben auf den Sockel muss die Fehlermeldung nach spätestens 2 Minuten verschwinden.

Ohne eingesetzte Batterien Funktioniert der Reset nur während maximal 15 Sekunden nach Entfernen des REV23M vom Sockel korrekt.

8 Hinweise

• REV23M ist ein elektronischer Raumtemperaturregler mit Wochenschaltuhr.
• Der Regler führt zur Softwareklasse A und ist für den Gebrauch in einer Umgebung mit normalem Verschmutzungsgrad vorgesehen.
• Sollten im Referenzraum thermostatische Heizkörpersventile installiert sein, müssen diese vollständig geöffnet werden.
• Der Fernbedienungskontakt muss getrennt, d.h. mit einem separaten, abgeschirmten Kabel verdrahtet werden.
• Die örtlichen Vorschriften für Elektroinstallationen sind einzuhalten.
• REV23M kann nur zusammen mit einem OpenTherm Plus-fähigen Kessel betrieben werden.
