Type de produit	Thermostat d'ambiance électronique avec horloge hebdomadaire
Marque	Siemens
Modèle	REV23M
Alimentation	2 piles (non fournies, type AA recommandé)
Dimensions (approx.)	80 x 80 x 20 mm
Poids (approx.)	100 g (sans piles)
Plage de température de consigne	5 °C à 29 °C (réglable, par défaut 19 °C)
Calibration de la sonde	Ajustement ±2 °C via niveau chauffagiste
Limitation du point de consigne	Deux options : 5…29 °C ou 16…29 °C
Optimisation de l'enclenchement	Réglable : 1/4, 1/2, 1 heure ou désactivé
Comportement de réglage	PID auto-adaptatif, PID 12, PID 6 ou tout-ou-rien (0,5 °C)
Régime hors-gel	Température par défaut 5 °C (modifiable)
Compatibilité	Chaudière OpenTherm Plus
Erreur d'affichage	Apparaît 60 s après mise sous tension, disparaît max. 2 min après mise en marche
Réinitialisation utilisateur	Appui sur touche reset (trou d'épingle) > 1 s
Réinitialisation complète	Appui simultané reset + touches plus chaud/plus froid
Entretien	Nettoyer avec un chiffon doux sec ; ne pas utiliser de produits chimiques
Sécurité	Respecter les prescriptions locales pour installations électriques
Pièces détachées	Non spécifiées (contacter le service client Siemens)

FOIRE AUX QUESTIONS - REV23M SIEMENS

Comment installer le thermostat REV23M ?

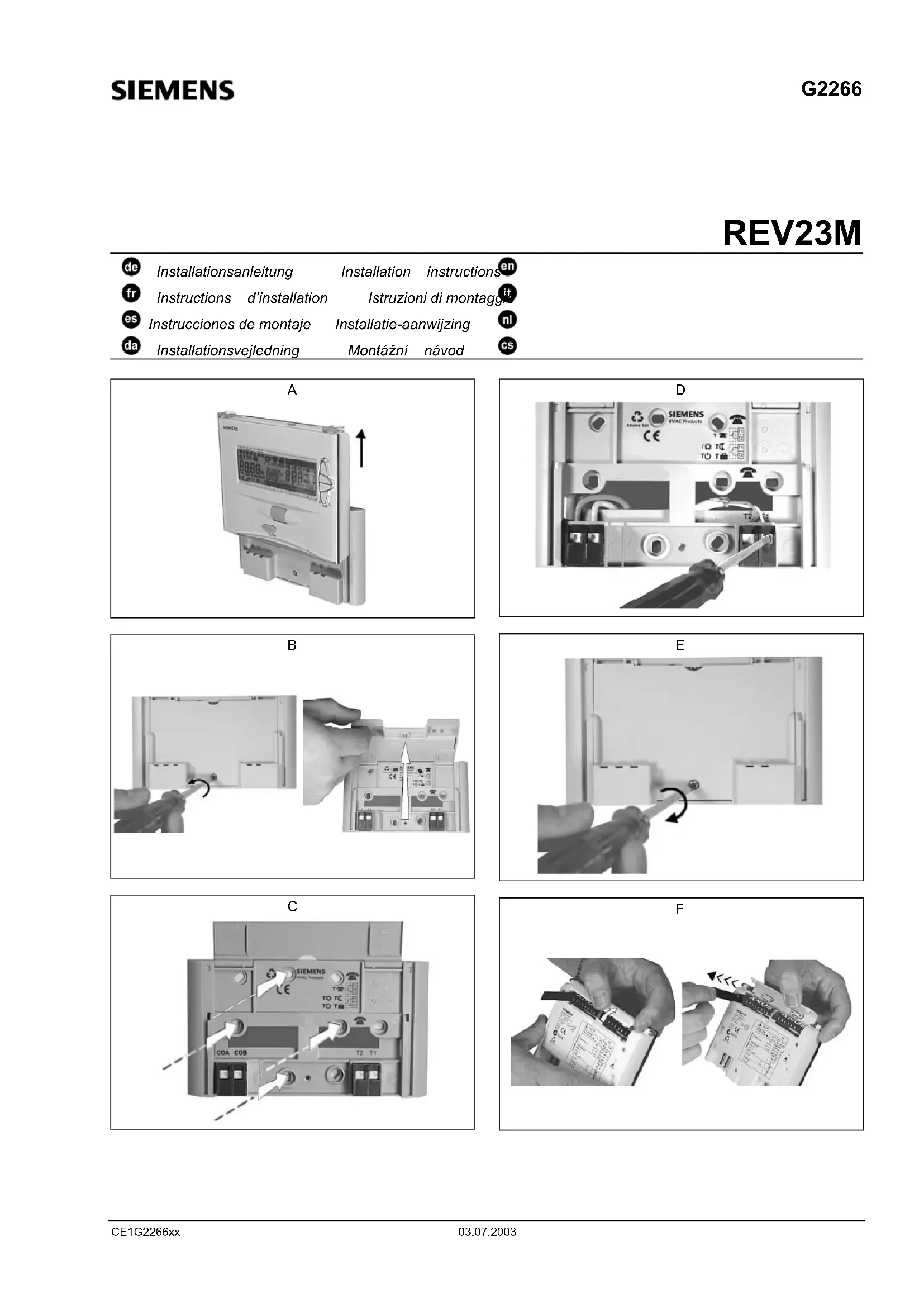

Retirez l'appareil de son socle (figure A). Montez le socle au mur (figures B, C). Effectuez les raccordements électriques (figures D, E) en utilisant des fils ronds ou avec cosses. Retirez la bande isolante noire pour mettre sous tension (figure F). Remettez l'appareil sur son socle (figure G).

Que faire si l'écran reste vide après mise sous tension ?

Vérifiez que les piles sont correctement installées et fonctionnent. Si le problème persiste, retirez la bande isolante noire et attendez quelques instants. Effectuez une réinitialisation utilisateur (appui sur la touche reset derrière le trou d'épingle pendant 1 seconde).

Comment accéder au niveau chauffagiste ?

Appuyez simultanément sur les touches plus chaud et plus froid puis tournez le navigateur d'abord dans le sens opposé à l'afficheur, ensuite vers l'afficheur (figure H).

Comment calibrer la sonde de température ?

Une fois dans le niveau chauffagiste, le symbole CAL clignote. Appuyez sur le navigateur : la température actuelle clignote. Tournez le navigateur pour l'ajuster de ±2 °C maximum, puis validez par une pression.

Comment limiter la plage de consigne ?

Au niveau chauffagiste, tournez le navigateur du symbole CAL au symbole de limitation (figure 2). Validez, puis choisissez entre 5…29 °C ou 16…29 °C. Le réglage usine est 5…29 °C.

Comment régler l'optimisation d'enclenchement ?

Au niveau chauffagiste, tournez deux fois le navigateur du symbole CAL jusqu'au symbole d'optimisation (figures 3, 4). Validez, puis choisissez 1/4, 1/2, 1 heure ou désactivé. Le réglage par défaut est 1/4.

Quels sont les modes de régulation disponibles ?

Au niveau chauffagiste, tournez le navigateur du symbole CAL pour accéder aux symboles d'algorithmes (figure 5). Vous pouvez choisir : PID (auto-adaptatif, usine), PID 12 (variations ordinaires), PID 6 (variations importantes) ou PI (tout-ou-rien, différentiel 0,5 °C).

Comment effectuer une réinitialisation complète ?

Appuyez simultanément sur la touche reset (trou d'épingle) et sur les touches plus chaud et plus froid. Tous les réglages (utilisateur et chauffagiste) reviennent aux valeurs d'usine. Attention : en l'absence de piles, la réinitialisation ne fonctionne que 15 secondes après séparation du socle.

Que signifie le message d'erreur affiché ?

Un message d'erreur apparaît 60 secondes après la mise sous tension. Si la chaudière est en marche, il doit disparaître dans les 2 minutes. Sinon, vérifiez le câblage et la compatibilité de la chaudière (OpenTherm Plus requis).

Le thermostat est-il compatible avec toutes les chaudières ?

Non, le REV23M ne fonctionne qu'avec une chaudière compatible OpenTherm Plus. Vérifiez la compatibilité de votre chaudière avant l'installation.

MODE D'EMPLOI REV23M SIEMENS

Retirer l'appareil de son socle, proceder comme indiqué figure A. Pour le montage, refrez-vous aux figures B et C (voir également les instructions de montage).

2 Vérifier le câblage

Les raccordements sont indiqués dans le chapitre

"Schéma de raccordement". Voir aussi figures D et E.

Remarque: ne pas utiliser de fils tressés, uniquement des fils ronds ou des fils avec cosses.

3 Retirer la bande isolante

Dés que la bande isolante noire est retiree du contact des piles, l'appareil se met en marche. Voir aussi figure F.

Si I'écran reste vide, vérifier que les piles sont en place et fonctionnent.

4 Configuration

4.1 Accès au niveau "Chauffagiste"

En appuyant simultanément sur les touches "plus chaud" et "plus froid" et en tournant le navigateur d'abord dans le sens opposé de l'afficheur et ensuite vers l'afficheur, l'appareil libre l'accès au niveau chauffagiste. Voir aussi figure H.

4.2 Fonctions diverses

4.2.1 Calibrer la sonde

Dés l'entrée au niveau Chauffagiste, le symbole CAL clignote. En appuyant sur le navigateur la température actuelle clignote et peut être réajustée en tournant le navigateur de ± 2^ max. Valider l'entrée par une pression sur le navigateur (cf. aussi figure ①).

4.2.2 Limitation du point de consigne

2 possibités de réglage

C5..29 ou C16..29

Au niveau "Chauffagiste": passerez du symbole CAL au symbole de limitation de consigne en tournant le navigateur vers l'afficheur (cf. aussi figure ②).

Validez par une pression sur le navigateur. 5...29 °C clignote (réglage usine). Appuyez pour accepter et continuer en tournant.

Le réglage 16...29 °C clignote.

Validez par une pression sur le navigateur.

4.2.3 Optimisation de l'enclementhement

Au niveau "Chauffagiste": passes du symbole CAL au symbole d'optimisation en tournant 2 fois le navigateur vers l'afficheur ch/°C opti 1 / 4 1 / 2 1

(cf. aussifigure 3 et 4

Validate par une pression sur le navigateur, choc opti 1/4 clignote (reglage par défaut), validate en appuyant sur le navigateur ou continuer de tourner jusqu'à 1/2, 1 ou vers optimisation désactiver chec opti. Validate par une pression sur le navigateur.

4.2.4 Comportement de réglage

Au niveau "Chauffagiste", vous pouvez acceder aux symboles des différents algorithmes de régulation en tournant le navigateur vers l'afficheur à partir du symbole

CAL (cf. aussi figure 5).

Validate par une pression sur le navigateur. PID (réglage usine) clignote. Accepter par une pression ou selectionner un des autres modes de regulation en continuant de tournier le navigateur vers l'afficheur:

, PID 6, PID 12 ou Piacepter le mode de regulation souhaite par une pression sur le navigateur.

Description du comportement de réglage ci-après (cf. aussi figure 6).

PID Régulation auto-adaptative continue: pour toutes les applications (réglage usine).

PID 12 Boucle de regulation usuelle: pour installations sujettes à des variations de température ordinaires.

PID 6 Boucle de regulation rapide: pour installations sujettes à des variations de température importantes.

Boucle de régulation difficile:

Régulation purement tout ou rien avec différentiel de 0,5^ .

4.2.5 Régime hors-gel

Aller avec le selecteur de régime sur le symbole (cf. aussi figure ⑦). Si vous souhaitez modifier la valeur par défaut de 5^ , allez dans le menu température T et modifiez T (voir aussi mode d'emploi).

5 Replacement l'appareil sur son socle

Procedez comme indiqué figure G.

6 Contrôle des fonctions

a) Un message d'erreur doit apparaitre 60 secondes après mise sous tension

b) Mettre la chaudiere en marche

c) Le message d'erreur doit disparaître dans les 2 minutes maximum.

d) Régime Confort

e) Régler dans le menu température T la consigne T sur 29 °C (cf. mode d'emploi)

f) Dans les 3 minutes au plus tard, le symbole doit s'afficher. Sinon:

• Vérifier la chaudière
• La température ambiente est peut-être supérieure à 29 °C

g) Remetre T sur la valeur initiale (valeur par défaut 19^ ou réglage personnelisé).

h) Sélectionner le régime souhaïte.

7 Réinitialisation (Reset)

Données utilisateur:

Appuyez pendant une seconde minimum sur la touche située derrière le trou d'épingle : les réglages utilisateur, la "régulation auto-adaptative" et l'affichage des consignes de température de départ, de température extérieure et d'ECS sont ramenées aux valeurs standard (les réglages "chauffagiste" ne sont pas changés). L'horloge revient à 12:00. Pendant le temps de réinitialisation, tous les champs de l'afficheur s'allument, permettant ainsi le contrôle des valeurs.

Réinitialisation de tous les régles chauffagiste et utilisateur:

Appuyez simultanément sur la touche reset (trou d'épingle) et sur les touches "plus chaud" et "plus froid".

Les réglages d'usine sont alors recharges (voir aussi le chapitre correspondant du mode d'emploi).

Attention: Si l'appareil est éloigné de son socle pendant plus de 30 secondes, un message d'erreur s'affiche.

Lorsque l'appareil est reposé sur le socle, le message d'erreur doit disparaître dans les 2 minutes maximum.

En l'absence de batteries, la réinitialisation ne fonctionne correctement que pendant 15 secondes max. après la séparation du REV23M de son socle.

8 Remarques

Le REV23M est un régulateur électronique de température ambiente avec horloge hebdomadaire.
- Il fait partie de la classe A des logiciels et est prévu pour fonctionner dans un environnement représentant un degré d'encrassement normal.
- Si des vannes thermostatiques sont installées dans lapiece de reférence, elles doivent être ouvertes au maximum.
- Le contact de commande à distance doit être cableseparément avec un cable blinnde distinct.
- Respecter les prescriptions locales pour les installations électriques.
- Le REV23M ne peut fonctionner qu'en association avec une chaudière compatible OpenTherm Plus.
