Produkttyp	Einbau-Elektrobackofen
Marke	Electrolux
Modell	EOB68713X
Stromversorgung	230 V / 50 Hz, 3,5 kW

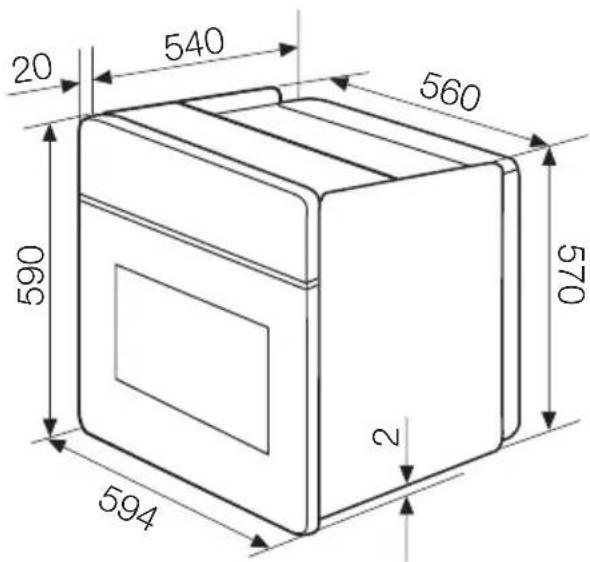

Abmessungen (H x B x T)	594 x 595 x 550 mm
Fassungsvermögen	70 L
Anzahl der Ebenen	4
Gararten	Heißluft, Ober-/Unterhitze, Pulsierende Unterhitze, Turbo-Grill, Grill, Starkgrill, Unterhitze, Slow Cook
Uhrfunktionen	Timer, Dauer, Ende, Startzeitvorwahl
Automatikprogramme	Garen nach Gewicht, Automatikrezepte, Meine Programme
Zusatzfunktionen	Heat + Hold, Zeitverlängerung, Set+Go, Automatische Abschaltung
Sicherheit	Kindersicherung, Tastensperre, Sicherheitsthermostat
Beleuchtung	Austauschbare Lampe, 300 °C
Mitgeliefertes Zubehör	Metallrost, Fettpfanne, Teleskopschienen
Reinigung	Manuelle Reinigung, herausnehmbare Türen und Glasscheiben
Ersatzteile	Erhältlich über den Kundendienst
Installation	Einbaugerät, erfordert zugelassenen Elektriker

Häufig gestellte Fragen - EOB68713X ELECTROLUX

Wie stelle ich die Uhr am Backofen Electrolux EOB68713X ein?

Nach dem Einschalten drücken Sie OK, um in die Einstellungen zu gelangen. Verwenden Sie die Tasten + und -, um die Uhr einzustellen, und bestätigen Sie mit OK.

Wie aktiviere ich die Kindersicherung (Child Lock)?

Schalten Sie das Gerät aus. Drücken Sie gleichzeitig die Tasten ☑ und -, bis eine Meldung auf dem Display erscheint. Zum Deaktivieren wiederholen Sie den gleichen Vorgang.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie, ob das Gerät eingeschaltet ist, die Uhr eingestellt ist, die Garfunktion ausgewählt ist und die Kindersicherung nicht aktiviert ist. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung oder wenden Sie sich an einen Elektriker.

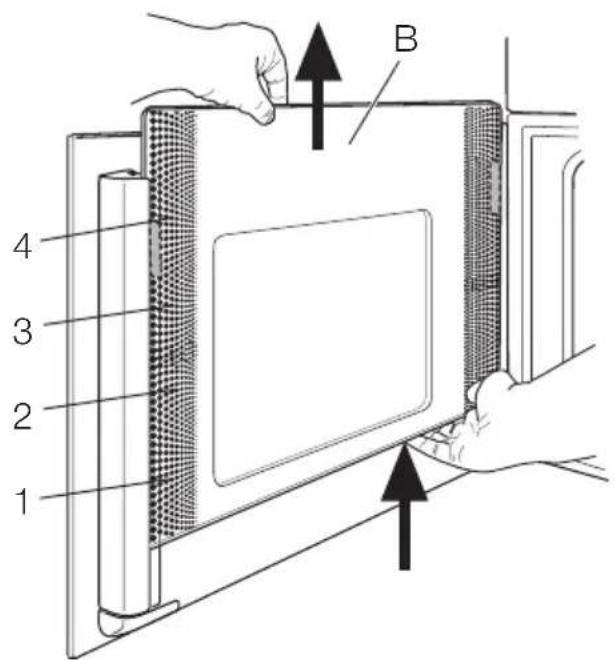

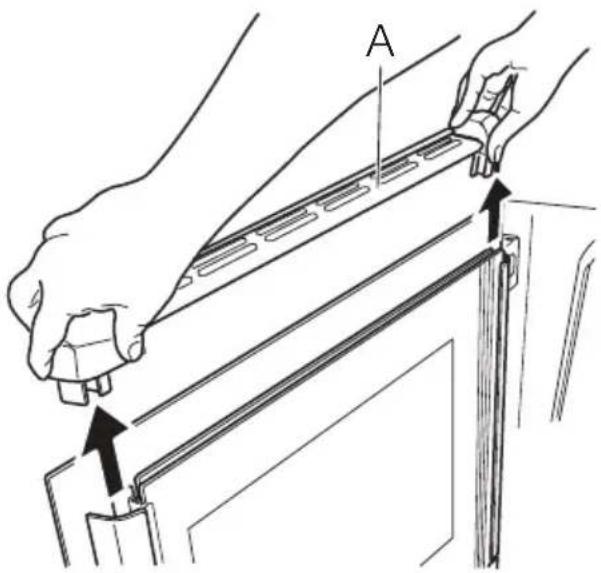

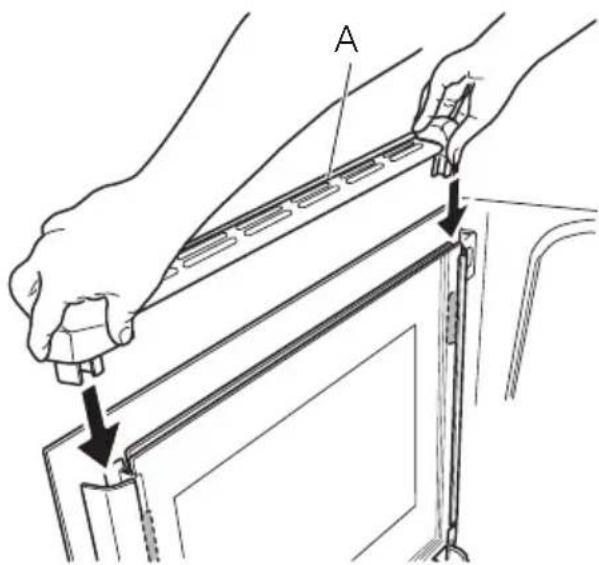

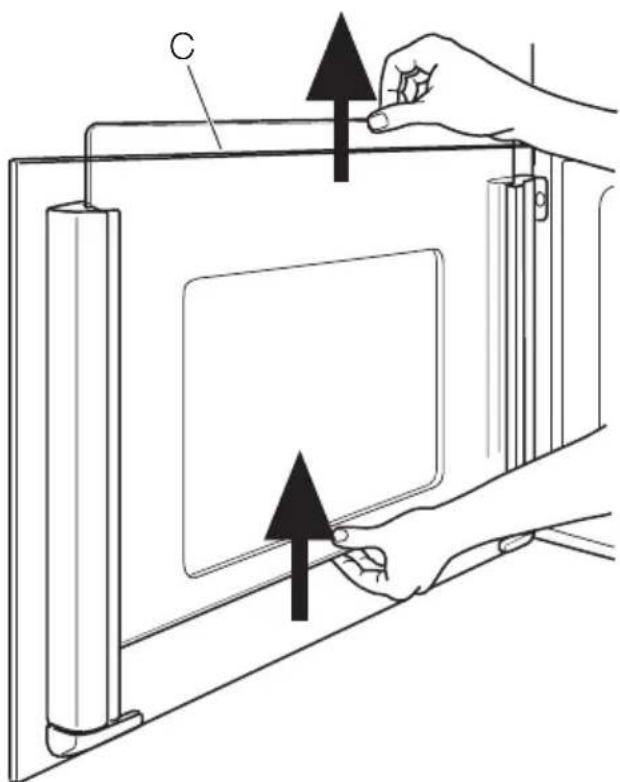

Wie reinige ich die Backofentür?

Sie können die Tür in drei Glasscheiben zerlegen. Entfernen Sie die Tür und heben Sie dann die Glasscheiben ab. Waschen Sie sie mit Seifenwasser, trocknen Sie sie gründlich und bauen Sie sie in umgekehrter Reihenfolge wieder ein.

Wie ersetze ich die Backofenbeleuchtung?

Schalten Sie die Stromversorgung aus. Drehen Sie den Glasdiffusor gegen den Uhrzeigersinn, um ihn zu entfernen. Ersetzen Sie die Lampe durch eine neue, die bis 300°C hitzebeständig ist (gleicher Typ). Setzen Sie den Diffusor wieder ein.

Wie verwende ich das Garen-nach-Gewicht-Programm?

Wählen Sie das Menü Unterstütztes Garen, wählen Sie die Kategorie und das Gericht, und wählen Sie dann Garen nach Gewicht. Geben Sie das Gewicht mit + und - ein und bestätigen Sie. Das Programm berechnet automatisch die Garzeit.

Was bedeutet das Symbol 'Heat + Hold'?

Diese Funktion hält die Speisen nach dem Garen 30 Minuten lang bei 80°C warm. Sie wird automatisch aktiviert, wenn die eingestellte Temperatur mindestens 80°C beträgt und eine Garzeit programmiert ist.

Wie stelle ich die Startzeitvorwahl ein?

Wählen Sie eine Garfunktion aus und drücken Sie mehrmals , bis das Symbol Ende erscheint. Stellen Sie die gewünschte Endzeit mit + und - ein und bestätigen Sie mit OK. Der Backofen startet automatisch, um zur gewählten Zeit fertig zu sein.

Wie speichere ich ein Programm in 'Meine Programme'?

Schalten Sie das Gerät ein, wählen Sie eine Garfunktion oder ein Automatikprogramm. Drücken Sie , bis das Speichersymbol erscheint. Bestätigen Sie und benennen Sie das Programm mit + und - für die Buchstaben. Bestätigen Sie mit OK.

Warum bildet sich Kondensation im Backofen?

Das ist normal. Um die Kondensation zu reduzieren, heizen Sie den Backofen 10 Minuten vor dem Einschieben vor, lassen Sie Speisen nach dem Garen nicht zu lange stehen (max. 15-20 Min.) und wischen Sie den Dampf vor und nach dem Gebrauch ab.

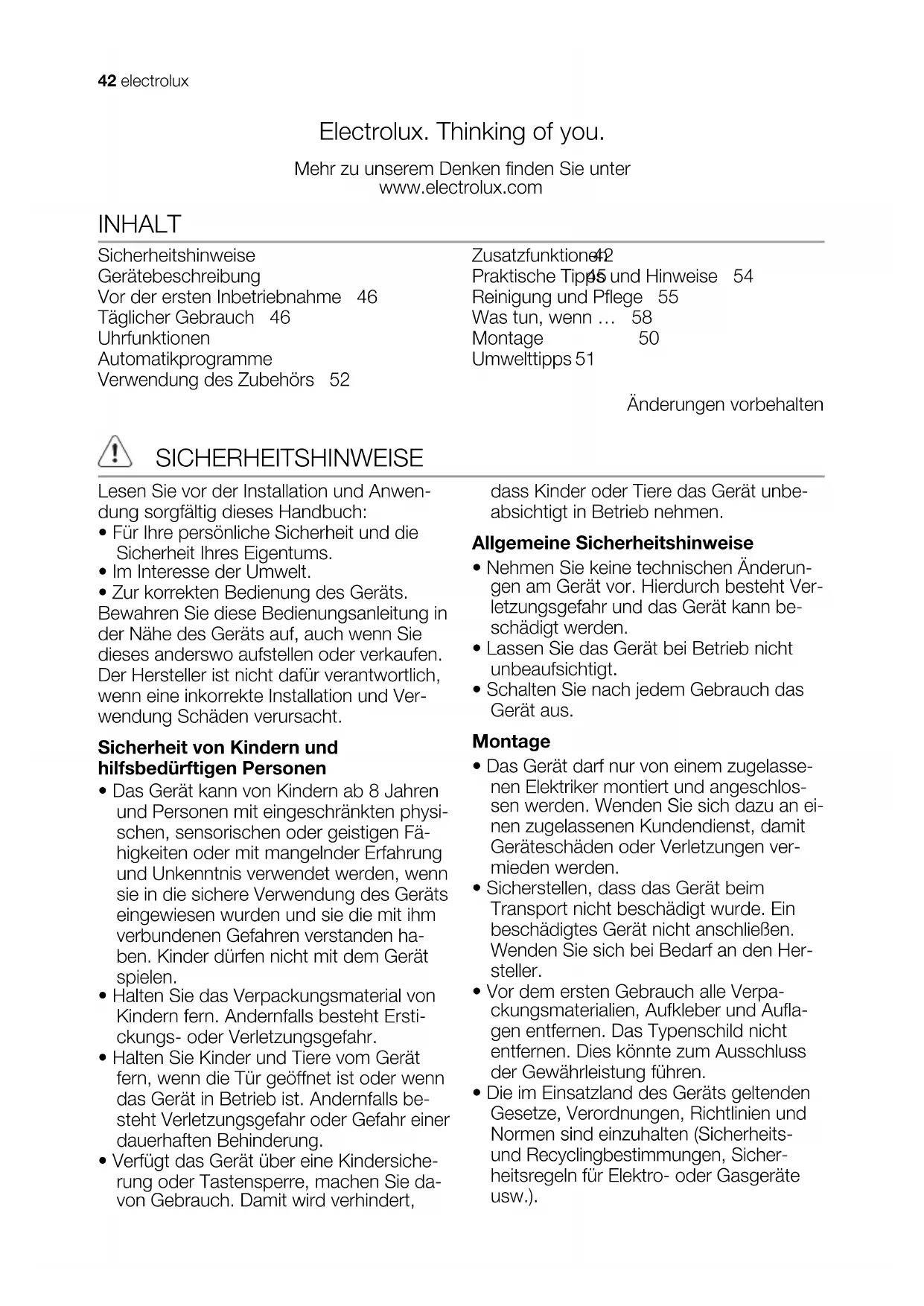

BEDIENUNGSANLEITUNG EOB68713X ELECTROLUX

VOOR HET EERSTE GEBRUIK

Mehr zu unserem Denken finden Sie unter

www.electrolux.com

INHALT

Sicherheitshinweise

Gerätebeschreibung

Vor der ersten Inbetriebnahme 46

Täglicher Gebrauch 46

Uhrfunktionen

Automatikprogramme

Verwendung des Zubehörs 52

Zusatzfunktione42

Praktische Tipps und Hinweise 54

Reinigung und Pflege 55

Was tun, wenn ... 58

Montage 50

Umwelttipps 51

Änderungen vorbehalten

SICHERHEITSHINWEISE

Lesen Sie vor der Installation und Anwendung sorgfältig dieses Handbuch:

- Für Ihre persönliche Sicherheit und die Sicherheit Ihres Eigentums.

- Im Interesse der Umwelt.

- Zur korrekten Bedienung des Geräts. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen oder verkaufen. Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Installation und Verwendung Schäden verursacht.

Sicherheit von Kindern und hilfsbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Unkenntnis verwendet werden, wenn sie in die sichere Verwendung des Geräts eingewiesen wurden und sie die mit ihm verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.

- Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- oder Verletzungsgefahr.

- Halten Sie Kinder und Tiere vom Gerät fern, wenn die Tür geöffnet ist oder wenn das Gerät in Betrieb ist. Andernfalls besteht Verletzungsgefahr oder Gefahr einer dauerhaften Behinderung.

- Verfügt das Gerät über eine Kindersicherung oder Tastensperre, machen Sie davon Gebrauch. Damit wird verhindert,

dass Kinder oder Tiere das Gerät unbeabsichtigt in Betrieb nehmen.

Allgemeine Sicherheitshinweise

- Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.

- Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

- Schalten Sie nach jedem Gebrauch das Gerät aus.

Montage

- Das Gerät darf nur von einem zugelassenen Elektriker montiert und angeschlossen werden. Wenden Sie sich dazu an einen zugelassenen Kundendienst, damit Geräteschäden oder Verletzungen vermieden werden.

- Sicherstellen, dass das Gerät beim Transport nicht beschädigt wurde. Ein beschädigtes Gerät nicht anschließen. Wenden Sie sich bei Bedarf an den Hersteller.

- Vor dem ersten Gebrauch alle Verpackungsmaterialien, Aufkleber und Auflagen entfernen. Das Typenschild nicht entfernen. Dies könnte zum Ausschluss der Gewährleistung führen.

- Die im Einsatzland des Geräts geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheits- und Recyclingbestimmungen, Sicherheitsregeln für Elektro- oder Gasgeräte usw.).

• Sicherstellen, dass das Gerät während der Montage vom Stromnetz getrennt ist.
• Vorsicht beim Transport. Das Gerät ist schwer. Stets Sicherheitshandschuhe verwenden. Das Gerät nicht am Handgriff ziehen.
• Die elektrische Installation muss eine Trennvorrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trennvorrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Geeignete Trenneinrichtungen sind erforderlich: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
• Gemäß den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können.
• Einige Teile des Geräts sind stromführend. Das Küchenmöbel muss auf allen Seiten mit dem Gerät abschließen und es darf kein Freiraum bleiben. Dies verhindert die Gefahr eines Stromschlags, da stromführende Teile nicht versehentlich berührt werden können.
• Die Einbaumöbel bzw. die Einbaunische, in die das Gerät eingebaut werden soll, müssen geeignete Abmessungen aufweisen.
• Sicherstellen, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.
• Die Mindestabstände zu anderen Geräten sind einzuhalten.
• Das Gerät mit der Rückseite und mit einer Seite an höheren Geräten aufstellen. Die andere Seite muss gegen Geräte mit gleicher Höhe platziert werden.
• Das Gerät kann nicht auf einem Sockel aufgestellt werden.
• Einbaubacköfen und Einbaukochfelder sind mit einem speziellen Anschlusssystem ausgestattet. Um eine Beschädigung des Geräts zu vermeiden, ein Gerät nur zusammen mit Geräten desselben Herstellers verwenden.

Elektrischer Anschluss

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Haushaltsstromversorgung entsprechen.
• Informationen zur Spannungsversorgung finden Sie auf dem Typenschild.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Achten Sie beim Anschließen von Elektrogeräten an Steckdosen darauf, dass die Anschlussleitungen die heiße Gerätetür nicht berühren und nicht in deren Nähe kommen.
• Verwenden Sie keine Mehrfachsteckdosen, Steckerleisten oder Verlängerungskabel. Es besteht Brandgefahr.
• Ersetzen oder wechseln Sie nicht selbst das Netzkabel. Wenden Sie sich hierzu an den Kundendienst.
• Achten Sie darauf, den Netzstecker (sofern zutreffend) und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädigen.
• Wählen Sie einen Netzanschluss, der auch nach der Installation des Gerätes noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten, sondern immer am Netzstecker (sofern zutreffend).

Gebrauch

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Nicht für gewerbliche oder industrielle Zwecke verwenden.
• Das Gerät ist ausschließlich für die haushaltsübliche Zubereitung von Speisen bestimmt. So werden Verletzungen von Personen oder Schäden am Eigentum vermieden.
• Das Gerät nicht als Arbeits- oder Abstellfläche verwenden.
• Keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, und/oder schmelzbare Gegenstände (aus Kunststoff oder Aluminium) in das Gerät, nicht in die Nähe oder auf das Gerät stellen. Es besteht Explosions- oder Brandgefahr.
• Bei Betrieb wird der Backofeninnenraum heiß. Es besteht Verbrennungsgefahr Zum Anfassen des Zubehörs und der

Töpfe wärmeisolierende Handschuhe verwenden.

• Das Zubehör vorsichtig entfernen oder einsetzen, um die Emailbeschichtung nicht zu beschädigen.
• Beim Öffnen der Backofentür während des Betriebs in sicherer Entfernung zum Gerät stehen. Es kann heißer Dampf austreten. Es besteht Verbrennungsgefahr.
• Verfärbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Geräts und stellen keinen Mangel im Sinne des Gewährleistungsrechtes dar.

• Um eine Beschädigung oder die Verfärbung der Emailbeschichtung zu vermeiden:

• Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie diesen nicht mit Alufolie.

• Stellen Sie kein heißes Wasser direkt in das Gerät.
  – Lassen Sie nach dem Abschalten des Geräts kein feuchtes Geschirr oder feuchte Speisen im Backofeninnenraum stehen.

- Das Gerät nicht benutzen, wenn es mit Wasser in Kontakt ist. Das Gerät nicht mit nassen Händen bedienen.

- Keinen Druck auf die geöffnete Gerätetür ausüben.

- Auch beim Grillen die Backofentür stets geschlossen halten.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät aus und trennen Sie es von der Stromversorgung.
• Vergewissern Sie sich vor Wartungsarbeiten, dass das Gerät abgekühlt ist. Es besteht Verbrennungsgefahr. Zusätzlich besteht die Gefahr, dass die Glasscheiben brechen.
• Halten Sie das Gerät jederzeit sauber. Ablagerungen von Fett oder Lebensmittelresten können einen Brand auslösen.
• Eine regelmäßige Reinigung verhindert den vorzeitigen Verschleiß des Oberflächenmaterials.
• Verwenden Sie für sehr feuchte Kuchen ein tiefes Backblech, um bleibende Fruchtsaftflecken zu vermeiden.
• Reinigen Sie das Gerät nur mit Wasser und einer Seifenlösung. Dies dient Ihrer persönlichen Sicherheit und der Sicher-

heit Ihres Eigentums. Verwenden Sie keine entflammbaren Produkte oder Produkte, die Korrosion verursachen.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger, scharfen Gegenständen, Scheuermitteln, Scheuerschwämmen aus Stahlwolle und Fleckenentfernern.
• Falls Sie ein Backofenspray verwenden, beachten Sie bitte unbedingt die Angaben des Herstellers.
• Reinigen Sie die Glastür nicht mit Scheuermitteln oder Metallschabern. Die hitzebeständige Oberfläche der inneren Glasscheibe kann beschädigt werden und zerspringen.
• Wenn die Türglasscheiben beschädigt sind, werden sie brüchig und können zerspringen. Sie müssen ausgetauscht werden. Wenden Sie sich hierzu an den Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie nicht die katalytische Email-beschichtung (falls vorhanden).

Brandgefahr

• Öffnen Sie die Tür vorsichtig. Bei der Verwendung von Zutaten, die Alkohol enthalten, kann ein Alkohol-Luftgemisch entstehen. Es besteht Brandgefahr.
• Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in die Nähe des Geräts gelangen.
• Keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, und/oder schmelzbare Gegenstände (aus Kunststoff oder Aluminium) in das Gerät, in die Nähe des Gerätes oder auf das Gerät stellen.

Backofenlampe

• Die Leuchtmittel in diesem Gerät sind Speziallampen, die nur für Haushaltsgeräte geeignet sind! Sie können nicht zur vollständigen oder teilweisen Beleuchtung von Zimmern in Privatgebäuden verwendet werden.
• Falls das Leuchtmittel ausgewechselt werden muss, setzen Sie eine Lampe mit derselben Leistung ein, die speziell für Haushaltsgeräte vorgesehen ist.
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie die Backofenlampe

austauschen. Es besteht die Gefahr eines elektrischen Schlags!

Kundendienst

• Nur qualifizierte Fachkräfte dürfen an dem Gerät Reparaturarbeiten durchführen. Wenden Sie sich hierzu an einen zugelassenen Kundendienst.
• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

Entsorgung des Geräts

- Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

– Trennen Sie das Gerät von der Stromversorgung.
– Schneiden Sie das Netzkabel ab und entsorgen Sie es.
- Entsorgen Sie die Türverriegelung. Damit wird verhindert, dass Kinder oder kleine Tiere im Gerät eingeschlossen werden können. Es besteht Erstickungsgefahr.

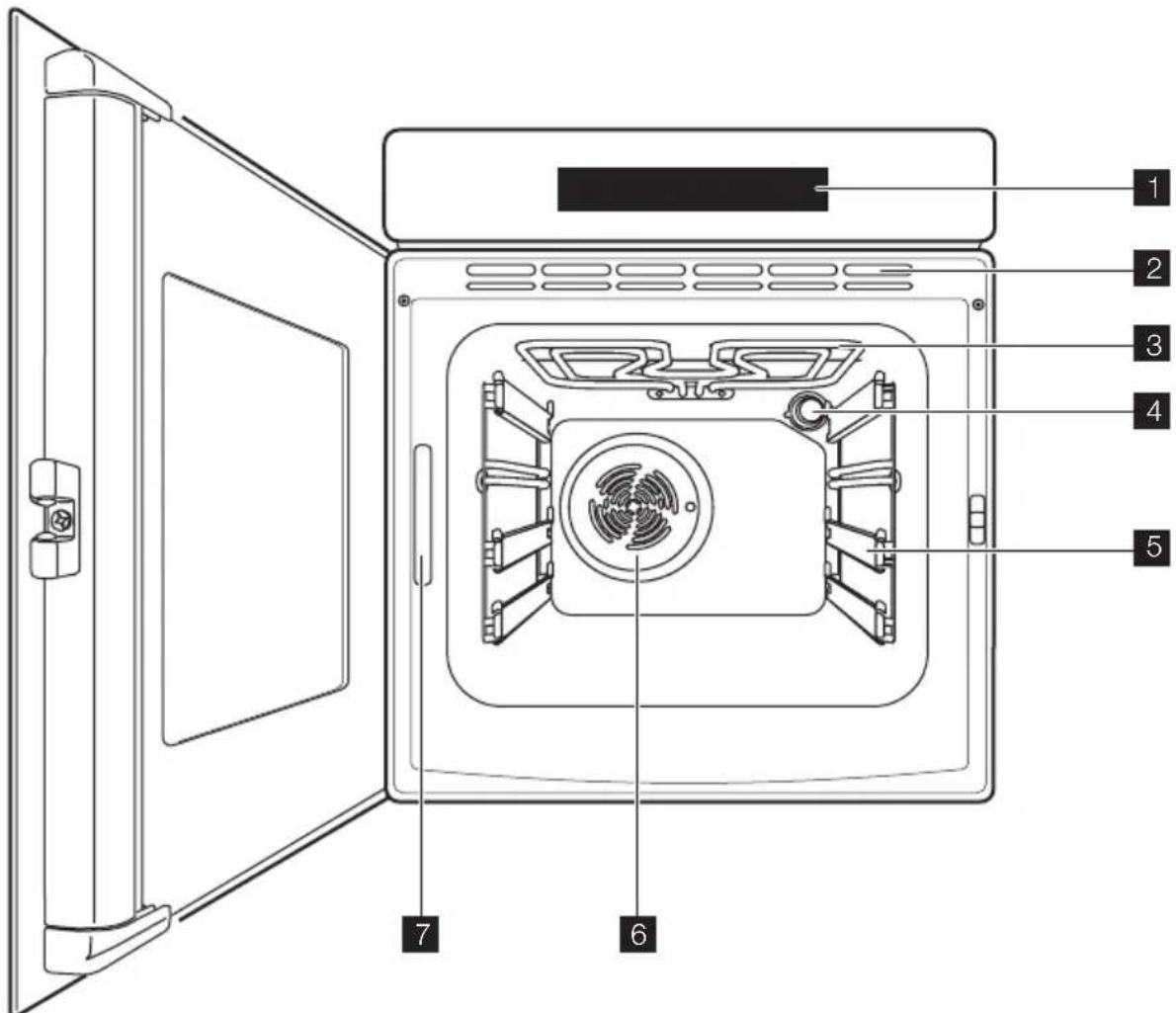

GERÄTEBESCHREIBUNG

1 Elektronischer Programmspeicher
2 Lüftungsöffnungen
3 Grill
4 Backofenlampe
5 Auszüge
6 Gebläse

7 Typenschild

Backofenzubehör

• Kombirost
  Für Geschirr, Kuchenformen, Braten
• Backblech
  Für Kuchen und Plätzchen

- Fettpfanne Zum Backen und Braten oder zum Auf- fangen von austretendem Fett.

VOR DER ERSTEN INBETRIEBNAHME

Warnung! Siehe Kapitel „Sicherheitshinweise“.

Erstes Reinigen

• Entfernen Sie alle Teile aus dem Gerät.
• Reinigen Sie das Gerät vor der ersten Benutzung.

Vorsicht! Verwenden Sie keine Scheuermittel! Die Oberfläche kann beschädigt werden. Weitere Informationen finden Sie im Kapitel "Reinigung und Pflege".

Erstanschluss

Beim Anschluss des Geräts an das Netz oder nach einem Stromausfall müssen Sie die Sprache, den Kontrast und die Helligkeit des Displays sowie die Uhrzeit einstellen. Berühren Sie + oder -, um die Einstellung vorzunehmen. Berühren Sie OK zur Bestätigung.

Vorheizen

1.

Stellen Sie die Funktion — und die Höchsttemperatur ein.

1. Lassen Sie den leeren Backofen ca. 1 Stunde eingeschaltet.

3.

Stellen Sie die Funktion 📊 und die Höchsttemperatur ein.

1. Lassen Sie den leeren Backofen ca. 10 Minuten eingeschaltet.

5.

Stellen Sie die Funktion und die Höchsttemperatur ein.

1. Lassen Sie den leeren Backofen ca. 10 Minuten eingeschaltet.

Auf diese Weise werden die Rückstände im Backofeninnenraum verbrannt. Das Zubehör erhitzt sich stärker, als bei Normalbetrieb. Wenn Sie das Gerät zum ersten Mal vorheizen, kann sich Geruch und Rauch entwickeln. Das ist normal. Sorgen Sie für eine ausreichende Belüftung.

TÄGLICHER GEBRAUCH

Warnung! Siehe Kapitel „Sicherheitshinweise“.

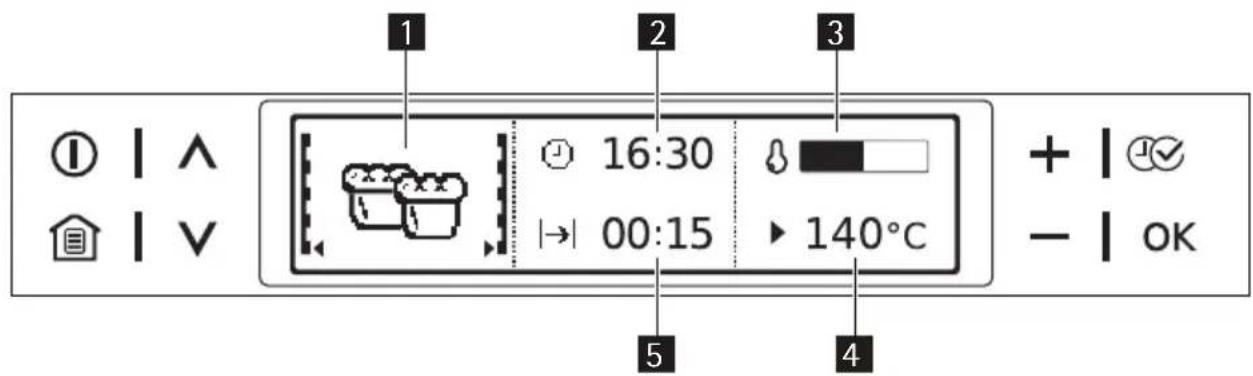

Elektronischer Programmspeicher

1 Symbol Menüpunkt (mit Einsatzebene)
2 Uhr
3 Heizanzeige

4 Temperatur/Gewicht
5 Zeit-Funktionen

Übersicht über die Sensorfelder

Sensorfeld	Funktion Beschreibung
1	Ein- und Ausschalten des Geräts.
	Anzeige des Hauptmenüs.	Die eingestellten Funktionen werden gelöscht (mit Ausnahme des Kurzzeit-Weckers).
V	Blättern im Menü. Wenn eine Funktion aktiv ist:Berühren Sie das Sensorfeld einmal: Es öffnet sich das übergeordnete Menü (die Funktion bleibt aktiviert). Nach 5 Sekunden schaltet das Gerät zum ursprünglichen Menüpunkt zurück.Berühren Sie das Sensorfeld zweimal: Wechseln Sie zum übergeordnete Menü und blättern Sie darin (die Funktion wird deaktiviert).
+, -	Zum Einstellen von Werten (Beispiel: Temperatur, Zeit, Gewicht, Gargrad).	Einstellen des Wertes:Berühren Sie das Sensorfeld einmal: Das Symbol blinkt.Berühren Sie das Sensorfeld zweimal: Sie können den Wert einstellen.So stellen Sie die Werte ein:Berühren Sie das Sensorfeld einmal: Einstellen des Wertes in kleinen Schritten.Halten Sie das Sensorfeld gedrückt: Einstellen des Wertes in großen Schritten.Nullstellung für das Display, wenn Sie eine Gardauer oder die Uhrzeit einstellen.Berühren Sie + und - gleichzeitig.
	Zum Einstellen von Zeit- und Zusatzfunktionen.
OK	Zum Bestätigen.

Bedienen Sie das Gerät über die Sensorfelder. Berühren Sie immer nur ein Sensorfeld. Legen Sie den Finger zu flach auf, berühren Sie eventuell mehrere Sensorfelder.

Symbole im Display

Während des Gerätebetriebs zeigt das Display verschiedene Symbole an.

Symbol		Display (Beispiele)	Funktion
	Kurzzeit-Wecker	4:30	Der Kurzzeitwecker ist aktiviert.
	Uhrzeit 10:00		Im Display wird die eingestellte Uhrzeit angezeigt.
|→|	Dauer 1:00		Zeigt die für die Garfunktion benötigte Zeit an.
→|	Endzeit 14:50		Das Display zeigt die Zeit an, bei der die Gardauer endet.
|→	StartzeitverzögerungTemperatur	0:45	Anzeige der Startzeit des Garvorgangs. (Wenn Sie Endzeit und Garzeit kombinieren.)1. Anzeige der Temperatur im Backofeninnenraum. Sie wird auch noch angezeigt, nachdem Sie das Gerät ausgeschaltet haben und der Innenraum noch warm ist.2. Die Funktion Schnellheizen ist aktiviert. Sie verringert die Aufheizzeit.
	Gewicht 1,5 kg		Das Display zeigt an, dass die Gewichtsautomatik aktiv ist. Sie können das Gewicht ändern.
	Heat + Hold 80 °C		Das Display zeigt an, dass die Funktion aktiviert ist.

Überblick über die Menüs

Hauptmenü

Symbol	Menüpunkt Anwendung
[ZW66]	Koch-Assistent Liste mit automatischen Garprogrammen.
	Ofenfunktionen Liste mit Backofengarfunktionen.
[AD00]	Meine Programme Liste mit Ihren Lieblingsgarprogrammen.
[DTCT]	Einstellungen	Ermöglicht die Änderung der Backofeneinstellungen.

Untermenüs

Untermenüs von: Koch-Assistent

Symbol	Untermenü
	Schwein/Kalb
	Rind/Wild/Lamm
	Geflügel
	Fisch
	Kuchen
	Pizza/Quiche/Brot
	Auflauf/Gratin
	Convenience
	Sonderfunktionen

Untermenüs für: Ofenfunktionen

Backofenfunktion Anwendung
	Backofenbeleuchtung	Die Backofenbeleuchtung schaltet sich ein, wenn eine Backofenfunktion gewählt wird.
	Heißluft mit Ringheizkörper	Zum Backen auf bis zu zwei Ebenen gleichzeitig. Die Backofentemperaturen 20-40 °C niedriger einstellen als bei Ober-/Unterhitze.
	Ober-/Unterhitze Zum Backen und Braten auf einer Ebene des Back-ofens.
	Pizzastufe	Zum Backen auf einer Ebene für Gerichte, die eine intensivere Bräunung und einen knusprigen Boden benötigen. Die Backofentemperaturen 20-40 °C niedriger einstellen als bei Ober-/Unterhitze.
	Heißluftgrillen Zum Braten von größeren Fleischstücken oder Geflügel auf einer Ebene. Die Funktion eignet sich auch zum Überbacken.
	Grill Zum Grillen flacher Speisen, die in der Mitte des Einschubgitters angeordnet werden, und zum Toasten.
	Großflächengrill Zum Grillen flacher Lebensmittel in größeren Mengen und zum Toasten.
	Unterhitze Zum Backen von Kuchen mit krossen Böden.
	Slow Cook Zum Zubereiten von besonders zarten und saftigen Braten.

Untermenüs von: Meine Programme

Symbol	Untermenü
- 1 - Meine Programme
- 2- Meine Programme
- ...
- Edit Program Name

Untermenüs von: Einstellungen

Symbol	Untermenü Beschreibung
	Tageszeit einstellen Einstellung der aktuellen Uhrzeit.
[BWD7]	Zeitanzeige	Steht diese Funktion auf AN, wird die aktuelle Uhrzeit angezeigt, sobald das Gerät ausgeschaltet wird.
[K62X]	Set + Go	Steht diese Funktion auf AN, können Sie Set + Go in diesem Untermenü wählen.
[X703]	Heat + Hold	Steht diese Funktion auf AN, können Sie Heat + Hold in diesem Untermenü wählen.
[65Y4]	Zeitverlängerung	Aktiviert und deaktiviert die Zeitverlängerung .
[350X]	Kontrast Einstellen des Kontrastes der Anzeige in Grad.
[T603]	Helligkeit Einstellen der Helligkeit der Anzeige in Grad.
[YAYS]	Sprache einstellen Einstellen der Sprache für die Anzeige.
	Lautstärke	Einstellen der Lautstärke der Tastentöne und Signale in Grad.
[WZ0K]	Tastentöne Aktiviert und deaktiviert die Töne der Sensorfelder.
[YW06]	Alarmsignale Aktiviert und deaktiviert die Alarmsignale.
	Service Zeigt die Softwareversion und die Konfiguration an.
[2XXT]	Werkseinstellungen	Zurücksetzen aller Einstellungen auf die Werkseinstellungen (einschließlich Meine Programme).

Gerät ein- und ausschalten

Berühren Sie ①, um das Gerät ein- und auszuschalten.

Bedienung der Menüs:

1. Schalten Sie das Gerät ein.
2. Berühren Sie ∨ oder ∧, um den Menüpunkt auszuwählen.
3. Berühren Sie OK, um das Untermenü aufzurufen oder die Einstellung zu be- stätigen.

Sie können von jedem Punkt aus mit folgender Taste zurück ins Hauptmenü springen: 📋.

Auswählen einer Ofenfunktion

1. Wählen Sie das Menü Ofenfunktionen. Berühren Sie OK zur Bestätigung.
2. Wählen Sie die Heizfunktion. Berühren Sie OK zur Bestätigung.
3. Stellen Sie die Temperatur ein. Berühren Sie OK zur Bestätigung.

Ausschalten der Ofenfunktion

Berühren Sie 📋, um die Funktion zu löschen.

Im Display erscheint das Hauptmenü.

Einstellen der Ofentemperatur

Berühren Sie + oder -, um die Temperatur einzustellen.

UHRFUNKTIONEN

Symbol Funktion Beschreibung
	Kurzzeit-Wecker	Zum Einstellen eines Countdowns (höchstens 2 Stunden 30 Minuten). Diese Funktion hat keine Auswirkung auf den Gerätebetrieb.
|→|	Dauer	Zum Einstellen der Betriebszeitdauer des Geräts (max. 23 Stunden 59 Minuten).
→|	Ende	Zum Einstellen der Abschaltzeit einer Backofenfunktion (max. 23 Stunden 59 Minuten).

i Sie können Dauer und Ende gleichzeitig benutzen, wenn das Gerät später automatisch ein- und ausgeschaltet werden soll.

Stellen Sie die Zeit für eine Uhrfunktion ein, zählt die Zeit nach 5 Sekunden herunter.

Bei der Auswahl der Uhrfunktionen Dauer und Ende schaltet das Gerät die Heizelemente nach Ablauf von 90% der eingestellten Zeit aus. Mit der vorhandenen Restwärme wird der Garvorgang fortgesetzt, bis die eingestellte Zeit abgelaufen ist (3-20 Minuten).

Einstellen der Uhrfunktionen

1. Stellen Sie eine Ofenfunktion ein.

2. Drücken Sie 📊 wiederholt, bis das Display die gewünschte Uhrfunktion und das entsprechende Symbol anzeigt.

3. Berühren Sie zum Einstellen der Zeit + oder - . Berühren Sie zur Bestätigung OK.

Nach Ablauf von 90% der eingestellten Zeit ertönt ein Signalton. Das Gerät wird ausgeschaltet. Im Display erscheint eine Meldung.

1. Berühren Sie ein Sensorfeld, um den Signalton abzuschalten.

Für den Kurzzeit-Wecker müssen Sie das Gerät einschalten, um die Uhrfunktion einstellen zu können.

Wenn die Funktionen Dauer und Ende ausgewählt sind, schaltet sich das Gerät automatisch aus.

Für die Funktionen Dauer und Ende müssen Sie zuerst die Ofenfunktion und die Temperatur einstellen. Erst da- nach können Sie die Uhrfunktion ein- stellen.

Heat + Hold

Die Funktion Heat + Hold hält zubereitete Speisen 30 Minuten bei 80 °C warm. Sie

AUTOMATIKPROGRAMME

Automatikprogramme

Folgende zwei Automatikprogramme sind optimal für jede Fleischart und andere Rezepte geeignet:

wird nach Ablauf des Back- oder Garvorgangs aktiviert.

i Voraussetzungen für die Funktion:

• Die eingestellte Temperatur beträgt mehr als 80 °C.
  • Die Dauer ist eingestellt.

Aktivieren der Funktion

1. Schalten Sie das Gerät ein.
2. Wählen Sie die Backofenfunktion.

3. Stellen Sie eine höhere Temperatur als 80 °C ein.

4. Berühren Sie 🕒 wiederholt, bis das Display Heat + Hold anzeigt. Berühren Sie OK zur Bestätigung.

Nach Ablauf der Funktion ertönt ein akustisches Signal.

Die Funktion Heat + Hold läuft 30 Minuten lang.

Die Funktion Heat + Hold bleibt aktiv, wenn Sie zu anderen Backofenfunktionen wechseln.

i Sie können die Funktion im Menü Einstellungen aktivieren oder deaktivieren.

Zeitverlängerung

Die Funktion Zeitverlängerung bewirkt, dass die Backofenfunktion nach Ablauf der eingestellten Zeit weiterläuft.

• Anwendbar auf alle Backofenfunktionen mit Dauer oder Gewichtsautomatik.
• Nicht anwendbar auf Backofenfunktionen mit Fleischsonde.

Aktivieren der Funktion:

1. Nach Ablauf der Garzeit ertönt ein Signal. Berühren Sie ein beliebiges Sensorfeld.
2. Das Display zeigt die Meldung Zeitverlängerung fünf Minuten lang an.
3. Berühren Sie ☑, um die Funktion zu aktivieren.

4. Stellen Sie die Dauer der Zeitverlängerung ein. Berühren Sie OK zur Bestätigung.

5. Fleischprogramme mit Gewichtsautomatik (Menü Koch-Assistent)

6. Rezeptautomatik (Menü Koch-Assistent)

Menü Koch-Assistent mit Gewichtsautomatik

Diese Funktion berechnet die Gardauer automatisch. Um sie verwenden zu können, muss das Gewicht des Lebensmittel eingegeben werden.

Aktivieren der Funktion:

1. Schalten Sie das Gerät ein.
2. Wählen Sie Koch-Assistent. Berühren Sie OK zur Bestätigung.
3. Wählen Sie die Kategorie und die Speise. Berühren Sie OK zur Bestätigung.
4. Wählen Sie die Option Gewichtsautomatik. Berühren Sie OK zur Bestätigung.
5. Berühren Sie + oder -, um das Gewicht einzustellen. Berühren Sie OK zur Bestätigung.

Das Automatikprogramm startet. Sie können das Gewicht jederzeit ändern. Berühren Sie + oder -, um das Gewicht zu ändern. Nach Ablauf der Zeit ertönt ein akustisches Signal. Berühren Sie ein Sensorfeld, um es abzuschalten.

Bei allen Geflügelprogrammen muss das Bratgut nach 30 Minuten gewendet werden. Das Display zeigt eine Meldung an.

Menü Koch-Assistent mit Rezeptautomatik

Das Gerät stellt eine Reihe von Rezepten zur Verfügung, die Sie verwenden können. Die Rezepte sind fest einprogrammiert und können nicht geändert werden.

Aktivieren der Funktion:

1. Schalten Sie das Gerät ein.
2. Wählen Sie das Menü Koch-Assistent. Berühren Sie OK zur Bestätigung.
3. Wählen Sie die Kategorie und die Speise. Berühren Sie OK zur Bestätigung.
4. Wählen Sie die Option Rezeptautomatik. Berühren Sie OK zur Bestätigung.

Wenn Sie die Option Manuell wählen, zeigt das Display die automatischen Einstellungen an, die Sie aber ändern können.

VERWENDUNG DES ZUBEHÖRS

Warnung! Siehe Kapitel

„Sicherheitshinweise“.

Menü Meine Programme

Sie können Ihre Lieblingseinstellungen, wie Dauer, Temperatur oder Backofenfunktion speichern. Sie stehen im Menü Meine Programme zur Verfügung. Sie können 20 Programme speichern.

Speichern eines Programms

1. Schalten Sie das Gerät ein.
2. Wählen Sie die Backofenfunktion oder Koch-Assistent.
3. Berühren Sie 📄wiederholt, bis das Display „SPEICHERN“ anzeigt. Berühren Sie OK zur Bestätigung.

4. Das Display zeigt den ersten freien Speicher an. Berühren Sie OK zur Bestätigung.

5. Der erste Buchstabe blinkt. Berühren Sie + oder -, um den Buch- staben zu ändern. Berühren Sie OK zur Bestätigung.

6. Berühren Sie √ oder ∧, um den Cursor nach rechts oder links zu bewegen. Berühren Sie zur Bestätigung OK. Der Buchstabe blinkt.

7. Wiederholen Sie die Schritte 5 und 6, um den Namen des Programms einzugeben. Halten Sie OK zur Speicherung gedrückt.

i Sie können einen Speicherplatz überschreiben. (Siehe Abschnitt „Speichern eines Programms“. Berühren Sie bei Schritt 4 √ oder zur Auswahl des zu überschreibenden Speicherplatzes.)

Den Namen des Programms können Sie im Menü „Programm umbenennen“ ändern.

Aktivieren des Programms

1. Schalten Sie das Gerät ein.
2. Wählen Sie das Menü Meine Programme. Berühren Sie OK zur Bestätigung.
3. Wählen Sie Ihr Lieblingsprogramm. Berühren Sie OK zur Bestätigung.

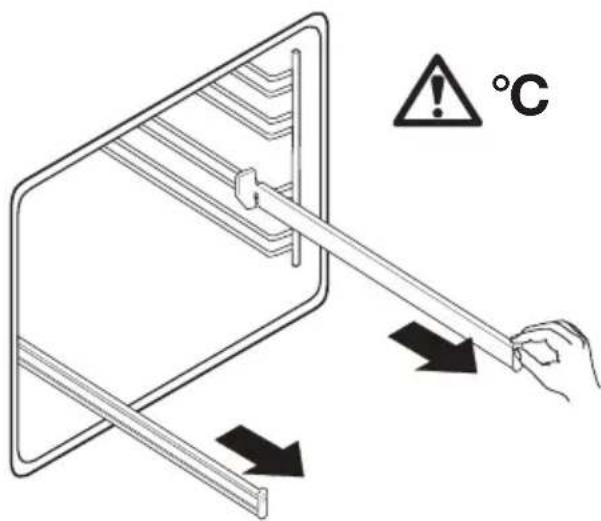

Teleskopauszüge

Ziehen Sie die rechten und linken Teleskopauszüge heraus.

°C

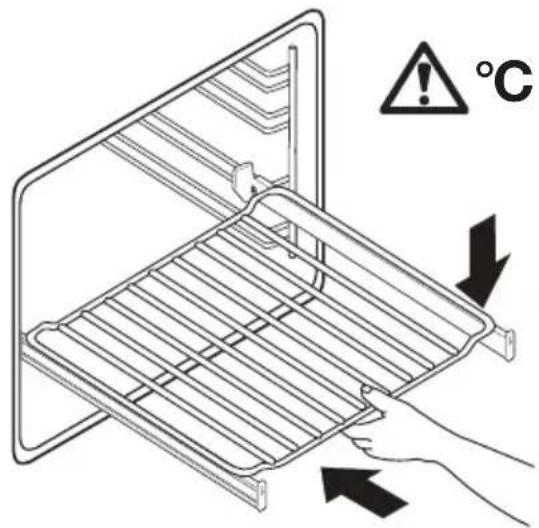

Legen Sie den Rost oder das Backblech auf die Teleskopauszüge und schieben Sie diese vorsichtig zurück in den Backofen.

°C

Vorsicht! Damit das Türemail und -glas nicht beschädigt werden, darf die Ofentür nicht geschlossen werden, wenn die Teleskopauszüge nicht vollständig in den Ofen eingeschoben sind.

ZUSATZFUNKTIONEN

Tastensperre

Die Tastensperre verhindert ein versehentliches Verstellen der Backofenfunktion.

Aktivieren der Tastensperre

1. Schalten Sie das Gerät ein.
2. Stellen Sie die Backofenfunktion ein.
3. Berühren Sie 🕒 wiederholt, bis das Display folgendes anzeigt: Tastensperre
4. Berühren Sie OK zur Bestätigung. Die Tastensperre ist aktiv.

Deaktivierung der Tastensperre

1. Berühren Sie ☐√.
2. Berühren Sie OK zur Bestätigung.
   Die Tastensperre ist inaktiv.

i Die Tastensperre schaltet sich mit dem Gerät aus.

Kindersicherung

Die Kindersicherung verhindert eine versehentliche Bedienung des Geräts.

Aktivieren der Kindersicherung

1. Schalten Sie das Gerät aus.
2. Halten Sie 📄 und - gedrückt, bis auf dem Display eine Meldung angezeigt wird.

Deaktivieren der Kindersicherung

1. Wiederholen Sie obige Schritte.

SET + GO

Mit SET + GO können Sie eine Backofenfunktion (oder ein Programm) einstellen und diese später durch das Berühren des Sensorfeld verwenden.

Aktivieren der Funktion:

1. Schalten Sie das Gerät ein.
2. Stellen Sie die Backofenfunktion ein.

3. Berühren Sie 📋 wiederholt, bis das Display Dauer anzeigt.

4. Stellen Sie die Zeit ein.

5. Berühren Sie 📄 wiederholt, bis das Display SET + GO anzeigt.

6. Berühren Sie OK zur Bestätigung. Zum Starten von SET + GO berühren Sie ein beliebiges Sensorfeld (außer ①). Die eingestellte Backofenfunktion startet. Nach Ablauf der Ofenfunktion ertönt ein Signal.

i Ist die Ofenfunktion aktiv, wird auch die Funktion Tastensperre aktiv.

i Sie können die Funktion SET + GO im Menü Einstellungen aktivieren oder deaktivieren.

Automatische Abschaltung

Das Gerät schaltet sich nach einiger Zeit aus:

• wenn Sie das Gerät nicht ausschalten
• wenn Sie die Backofentemperatur nicht ändern.

Backofentemperatur	Abschaltzeit
30 °C - 115 °C 12,5 Stunden
120 °C - 195 °C 8,5 Stunden
200 °C - 245 °C 5,5 Stunden
250 °C 3,0 Stunden

Um das Gerät nach der automatischen Abschaltung wieder einzuschalten, müssen Sie es erst vollständig ausschalten.

Kühlgebläse

Wenn das Gerät in Betrieb ist, schaltet sich das Kühlgebläse automatisch ein, um die Geräteoberflächen zu kühlen. Nachdem Sie das Gerät abgeschaltet haben, läuft das Kühlgebläse weiter, bis das Gerät abgekühlt ist.

Sicherheits-Thermostat

Um eine gefährliche Überhitzung (durch unsachgemäßen Gebrauch des Gerätes oder defekte Bestandteile) zu vermeiden, ist der Backofen mit einem Sicherheits-Thermostat ausgestattet, der die Stromversorgung unterbricht. Die Wiedereinschaltung des Ofens erfolgt automatisch bei Temperaturabfall.

PRAKTISCHE TIPPS UND HINWEISE

Warnung! Siehe Kapitel „Sicherheitshinweise“.

• Der Backofen hat vier Einsatzebenen. Sie werden von unten nach oben gezählt.
• Das Gerät ist mit einem speziellen System ausgestattet, das die Luft umwälzt und den Dampf kontinuierlich rückführt. Das Garen mit Dampf macht Ihre Speisen innen weich und außen knusprig. Die Garzeit und der Energieverbrauch verringern sich auf ein Minimum.
• Es kann sich Feuchtigkeit im Gerät oder an den Glastüren niederschlagen. Das ist normal. Stellen Sie sich stets in sicherer Entfernung zum Gerät, wenn Sie die Tür während des Betriebs öffnen. Heizen Sie das Gerät 10 Minuten vor, um die Kondensation zu verringern.
• Wischen Sie die Feuchtigkeit nach jedem Gebrauch ab.
• Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie die Bauteile nicht mit Alu-Folie, da sonst das Garergebnis beeinflusst und die Emailbeschichtung beschädigt werden könnte.

Innenseite der Tür

An der Innenseite der Backofentür finden Sie die Nummerierung der Einsatzebenen.

Kuchenbacken

• Die optimale Temperatur zum Backen von Kuchen liegt zwischen 150 °C und 200 °C.
- Heizen Sie den leeren Backofen vor dem Backen etwa 10 Minuten vor.
- Öffnen Sie die Backofen-Tür nicht, bevor 3/4 der Backzeit abgelaufen ist.
- Werden zwei Backbleche gleichzeitig in den Backofen eingeschoben, muss zwischen den Blechen eine Einsatzebene frei gelassen werden.

Garen von Fleisch und Fisch

• Garen oder braten Sie kein Fleisch mit einem Gewicht unter 1 kg. Das Garen in zu kleinen Mengen trocknet das Fleisch aus.
• Stellen Sie die Temperatur für zartes rotes Fleisch, das außen gar und innen saftig sein soll auf 200 °C - 250 °C.
• Helles Fleisch, Geflügel, und Fisch erfordern dagegen eine Temperatur zwischen 150°C und 175°C.
• Verwenden Sie bitte zum Garen von sehr fetten Speisen die Fettpfanne, um den Backofen vor Spritzern zu schützen, die dauerhaft einbrennen könnten.
• Lassen Sie den Braten vor dem Anschneiden mindestens 15 Minuten stehen, damit der Fleischsaft nicht ausfließen kann.

- Geben Sie etwas Wasser in die Fettpfanne, um eine zu hohe Rauchbildung im Backofen beim Braten zu vermeiden. Um die Rauchbildung zu vermindern, empfiehlt es sich, immer wieder ein wenig Wasser dazuzugeben.

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen kann die

REINIGUNG UND PFLEGE

Warnung! Siehe Kapitel „Sicherheitshinweise“.

• Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an und reinigen Sie damit die Vorderseite des Geräts.
• Reinigen Sie die Metalloberflächen mit einem handelsüblichen Reinigungsmittel.
• Reinigen Sie den Innenraum des Backofens nach jedem Gebrauch. Auf diese Weise lassen sich Verschmutzungen leicht entfernen und es brennt nichts ein.
• Entfernen Sie hartnäckige Verschmutzungen mit speziellen Backofenreinigern.
• Reinigen Sie nach jedem Gebrauch alle Zubehörteile mit einem weichen Tuch, das mit warmem Wasser und Reini- gungsmittel angefeuchtet wurde, und las- sen Sie sie trocknen.
• Reinigen Sie Zubehörteile mit Antihaftbeschichtung nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler. Die Antihaftbeschichtung kann zerstört werden!

Reinigung der Türdichtung

• Prüfen Sie regelmäßig die Türdichtung. Die Türdichtung befindet sich im Rahmen des Backinnenraums. Nehmen Sie das Gerät nicht in Betrieb, wenn die Türdichtung beschädigt ist. Wenden Sie sich hierzu an den Kundendienst.
• Für die Reinigung der Türdichtung lesen Sie bitte in den allgemeinen Informationen zur Reinigung nach.

Einschubgitter

Das Einschubgitter kann zur Reinigung der Seitenwände entfernt werden.

Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

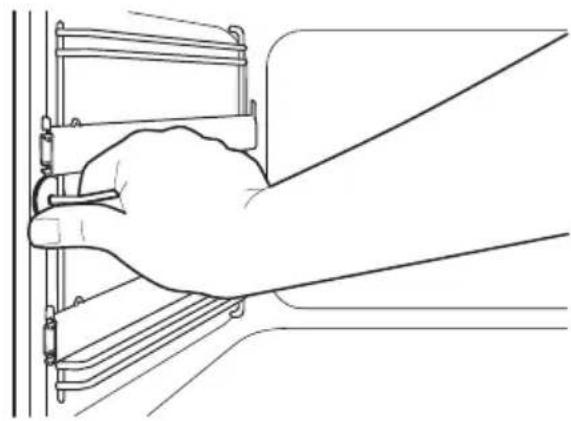

Entfernen des Einschubgitters

1. Ziehen Sie das Einschubgitter vorne von der Seitenwand weg.

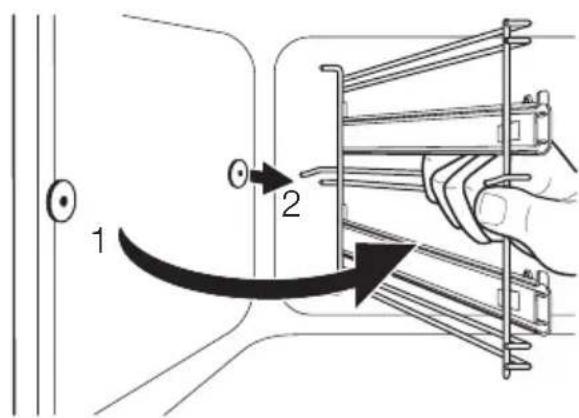

1. Ziehen Sie das Einschubgitter hinten von der Seitenwand weg, um es zu entfernen.

1 2

Einsetzen der Einschubgitter

Führen Sie zum Einsetzen der Einschubgitter die obigen Schritte in umgekehrter Reihenfolge durch.

Wichtig! Vergewissern Sie sich, dass die Haltestifte der Teleskopschienen nach vorne zeigen.

Innenraumdecke

Das Heizelement an der Backofendecke kann zur einfacheren Reinigung der Backofendecke entfernt werden.

Warnung! Schalten Sie das Gerät aus, bevor Sie das Heizelement entfernen. Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht Verbrennungsgefahr!

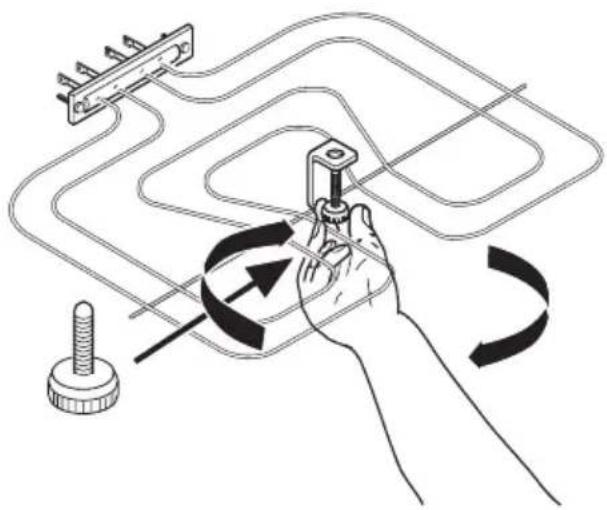

1. Lösen Sie die Befestigungsschraube des Heizelements. Verwenden Sie beim ersten Mal einen Schraubendreher.

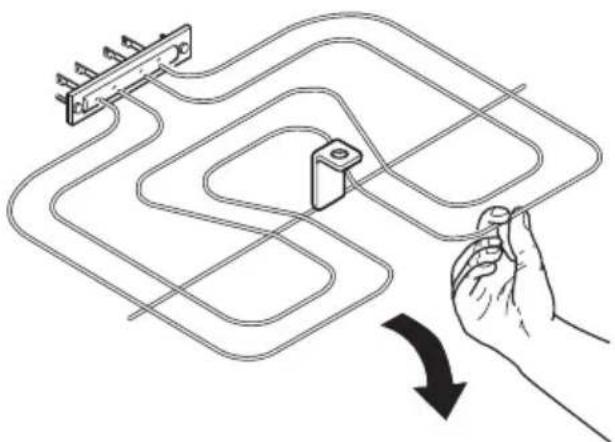

1. Ziehen Sie das Heizelement vorsichtig nach unten.

Jetzt können Sie die Backofendecke reinigen.

Reinigen Sie die Backofendecke mit einem weichen Tuch, warmem Wasser und etwas Spülmittel und lassen Sie sie trocknen.

Einsetzen des Heizelements

1. Führen Sie zum Einsetzen des Heizelements die obigen Schritte in umgekehrter Reihenfolge durch.

Warnung! Vergewissern Sie sich, dass das Heizelement ordnungsgemäß eingesetzt ist und nicht herunterfallen kann.

Backofenlampe

Warnung! Bitte vorsichtig vorgehen! Es besteht die Gefahr eines elektrischen Schlags!

Bevor Sie die Backofenlampe austauschen:

- Backofen ausschalten. - Sicherungen aus dem Sicherungskasten entfernen oder den Schutzschalter ausschalten.

Ein Tuch auf den Backofenboden legen, um die Lampe und das Glas zu schützen.

1. Die Glasabdeckung gegen den Uhrzeigersinn drehen und abnehmen.
2. Die Glasabdeckung reinigen.
3. Ersetzen Sie die Backofenlampe durch eine geeignete 300 °C hitzebeständige Backofenlampe. Verwenden Sie dazu eine Backofenlampe mit der gleichen Leistung.
4. Bringen Sie die Glasabdeckung an.

Reinigung der Türgläser

1. Die Glasscheiben mit Wasser und Spülmittel reinigen.
2. Trocknen Sie die Türgläser sorgfältig ab.

Reinigung der Backofentür

Die Backofentür ist mit drei hintereinander angebrachten Glasscheiben ausgestattet. Die Glasscheiben können zur Reinigung entnommen werden.

Ausbau der Backofentür und der Glasscheiben

1. Fassen Sie die Türabdeckung an der Oberkante der Tür (A) an beiden Seiten an. Ziehen Sie sie nach oben, um sie zu entfernen.

A

1. Das Türglas mit einer Hand halten und die erste Glasscheibe (B) mit der anderen Hand herausnehmen. Gehen Sie mit der zweiten Glasscheibe (C) auf dieselbe Weise vor.

1 2 3 4 B

Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfältig ab.

Einbau der Backofentür und der Glasscheiben

Setzen Sie die Glasscheiben nach der Reinigung der Tür in umgekehrter Reihenfolge ein. Achten Sie darauf, dass Sie die mittlere Glasscheibe in die richtige Aufnahme einsetzen (siehe nachfolgende Abbildung).

Die mittlere Glasscheibe ist in einer Ecke mit einem Punkt markiert. Achten Sie beim Einsetzen dieser Scheibe darauf, dass sich der Punkt in der oberen linken Ecke der Scheibe befindet.

Die erste Glasscheibe hat einen Dekorrahmen und enthält die Liste der Einsatzebenen. Achten Sie beim Einbau dieser Scheibe darauf, dass die bedruckte Seite nach außen zeigt. Stellen Sie sicher, dass die Glasoberfläche sich nicht rau anfühlt.

Warnung! Siehe Kapitel „Sicherheitshinweise“.

Problem Mögliche Ursachen Abhilfe
Der Backofen heizt nicht auf.	Der Backofen ist ausgeschaltet. Schalten Sie den Backofen ein.
Die Uhrzeit ist nicht eingestellt. Stellen Sie die Zeit ein.
Die erforderlichen Einstellungen wurden nicht vorgenommen.		Vergewissern Sie sich, dass die Einstellungen richtig sind.
Die Kindersicherung ist aktiviert. Siehe hierzu „Kindersicherung“.
Die Funktion „Demo“ ist eingeschaltet.		Die Funktion „Demo“ deaktivieren.1. Schalten Sie das Gerät aus.2. Berühren Sie 5 Sekunden lang Ⓐ. Ein akustisches Signal er-tönt.3. Halten Sie in den nächsten 5 Sekunden ⚫ und gleich-zeitig gedrückt, bis ein akustisches Signal ertönt.
Die Sicherung im Sicherungskas- ten hat ausgelöst.		Untersuchen Sie die Sicherung.Falls die Sicherung öfter als einmal auslöst, wenden Sie sich an eine Elektrofachkraft.
Die Backofenlampe leuchtet nicht.	Die Backofenlampe ist defekt. Siehe hierzu „Austauschen der Backofenlampe“.
Dampf und Kondens-wasser schlagen sich auf den Speisen und im Backofen nieder.	Die Speisen standen zu lange im Backofen.	Speisen nach Beendigung des Gar- oder Backvorgangs nicht län-ger als 15-20 Minuten im Back- ofen lassen.

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Fachhändler oder Kundendienst.

findet sich auf dem vorderen Rahmen des Backofeninnenraums.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Dieses be-

Wir empfehlen, dass Sie folgende Daten hier notieren:

Modell (MOD.) ......

Produktnummer (PNC) ....

Seriennummer (S.N.) ....

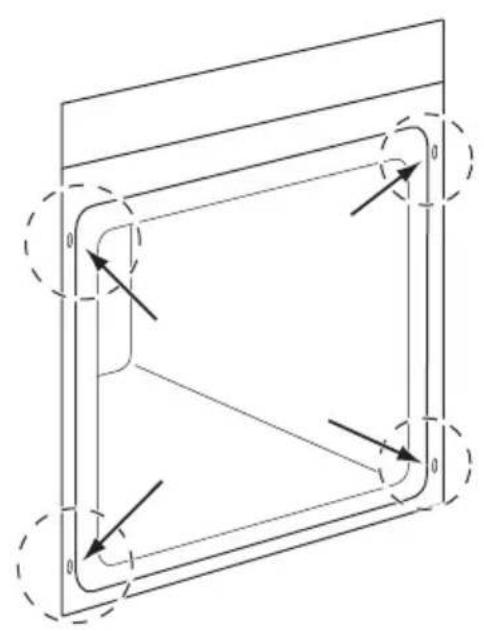

MONTAGE

Warnung! Siehe Kapitel „Sicherheitshinweise“.

20 540 560 590 570 594 2

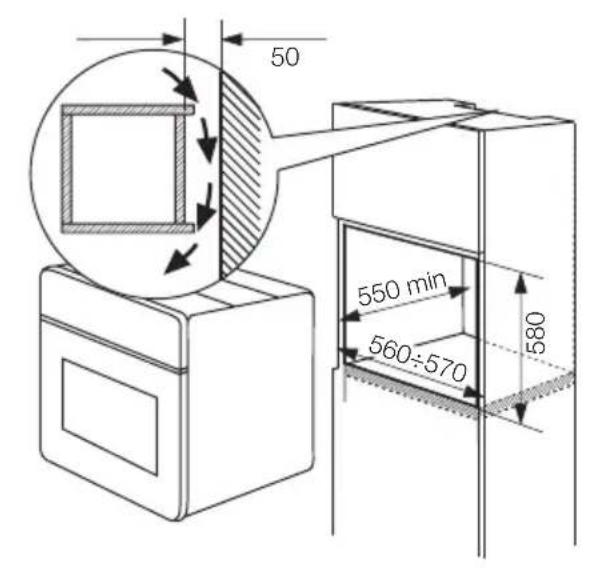

50 550 min 560÷570 580

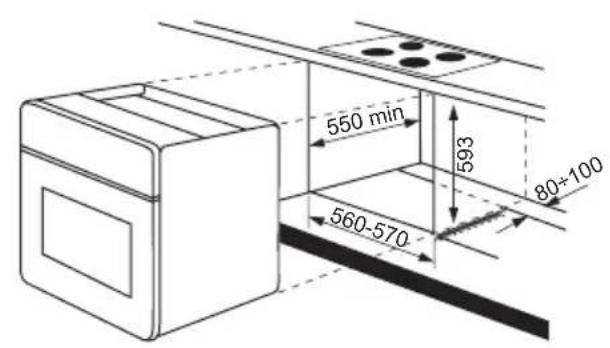

550 min 593 80÷100 560-570

Elektrischer Anschluss

⚠️ Warning! Der elektrische Anschluss darf nur von einer qualifizierten Fachkraft vorgenommen werden.
Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung der Sicherheitsvorkehrungen des Kapitels „Sicherheitshinweise“.

Das Gerät wird mit Netzkabel und mit Netzstecker geliefert.

Kabel

Einsetzbare Kabeltypen für Einbau oder Austausch: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

Näheres zum Kabelquerschnitt siehe Gesamtleistung (auf dem Typenschild) und in der Tabelle:

Gesamtleistung Kabelquerschnitt

maximal 1380 W 3 x 0,75 mm2

maximal 2300 W 3 x 1 mm2

maximal 3680 W 3 x 1,5 mm2

Die Erdleitung (gelb/grünes Kabel) muss ca. 2 cm länger als die Phasenleitung und der Nullleiter (blaues und braunes Kabel).

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass

dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling

von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial Das Verpackungsmaterial ist umweltfreundlich und wieder verwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie PE, PS usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der kommunalen Entsorgungsstellen.
