Тип продукта	Встраиваемая электрическая духовка
Бренд	Electrolux
Модель	EOB68713X
Питание	230 В / 50 Гц, 3.5 кВт
Размеры (В x Ш x Г)	594 x 595 x 550 мм
Объем	70 л
Количество уровней	4
Режимы приготовления	Конвекция, Естественная конвекция, Пульсирующий жар, Турбо-гриль, Гриль, Сильный гриль, Подогрев снизу, Slow Cook
Функции часов	Таймер, Продолжительность, Окончание, Отложенный старт
Автоматические программы	Приготовление по весу, Автоматические рецепты, Мои программы
Дополнительные функции	Heat + Hold, Продление времени, Set+Go, Автоматическое отключение
Безопасность	Защита от детей, Блокировка кнопок, Термостат безопасности
Освещение	Сменная лампа, 300 °C
Комплектация	Металлическая решетка, Противень, Телескопические направляющие
Обслуживание	Ручная очистка, съемные дверцы и стекла
Запчасти	Доступно через сервисный центр
Установка	Встраиваемая, требуется квалифицированный электрик

Часто задаваемые вопросы - EOB68713X ELECTROLUX

Как настроить время на духовке Electrolux EOB68713X?

После включения нажмите OK для входа в настройки. Используйте кнопки + и - для настройки времени, затем подтвердите OK.

Как активировать защиту от детей (Child Lock)?

Выключите прибор. Нажмите одновременно на кнопки ☑ и - до появления сообщения на экране. Для отключения повторите операцию.

Что делать, если духовка не нагревается?

Проверьте, включен ли прибор, настроены ли часы, выбран ли режим приготовления и не активирована ли защита от детей. Если проблема не устранена, проверьте предохранитель или обратитесь к электрику.

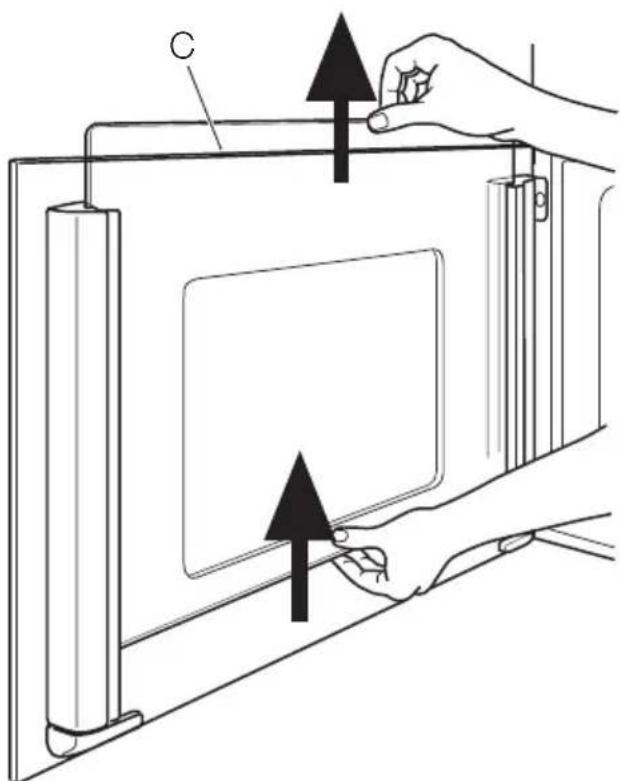

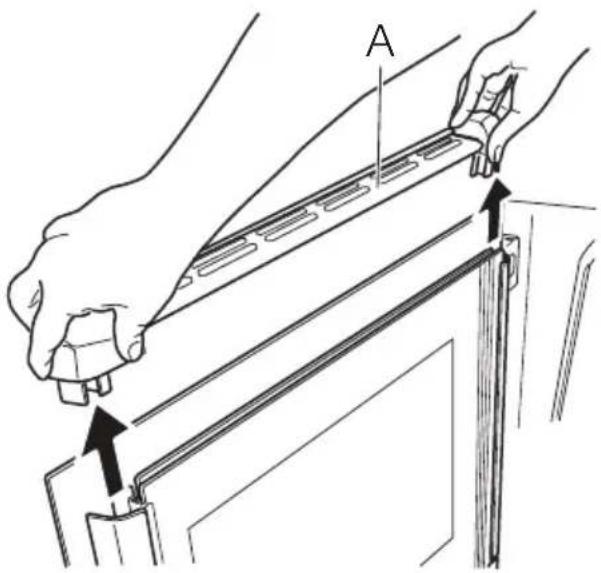

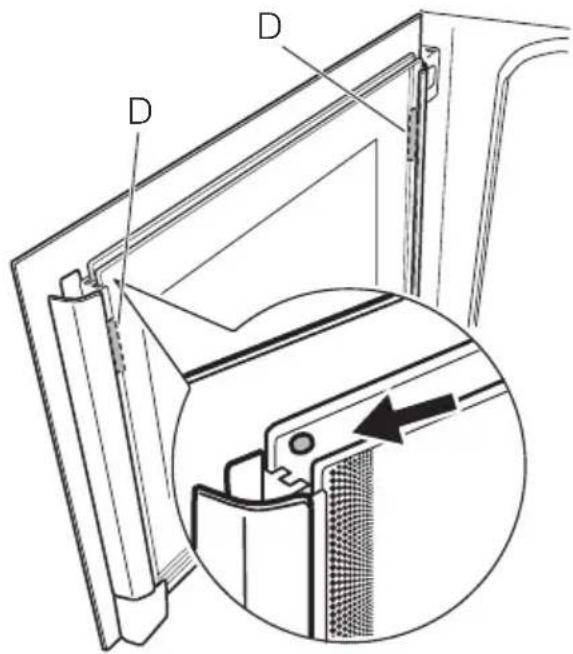

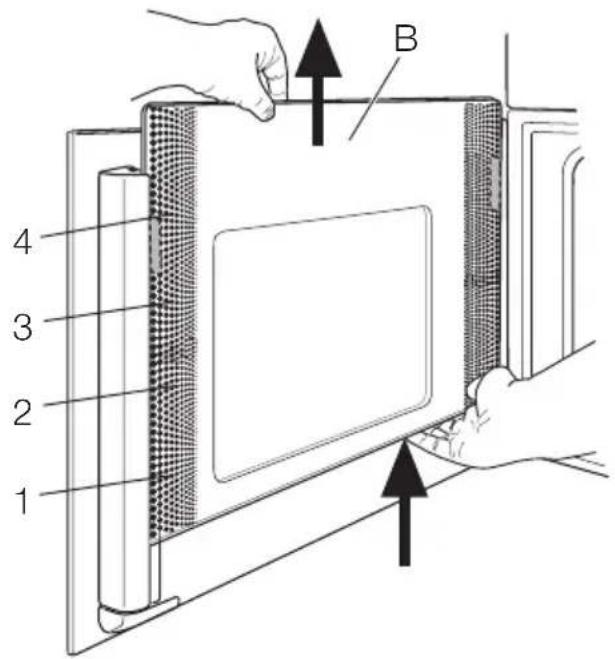

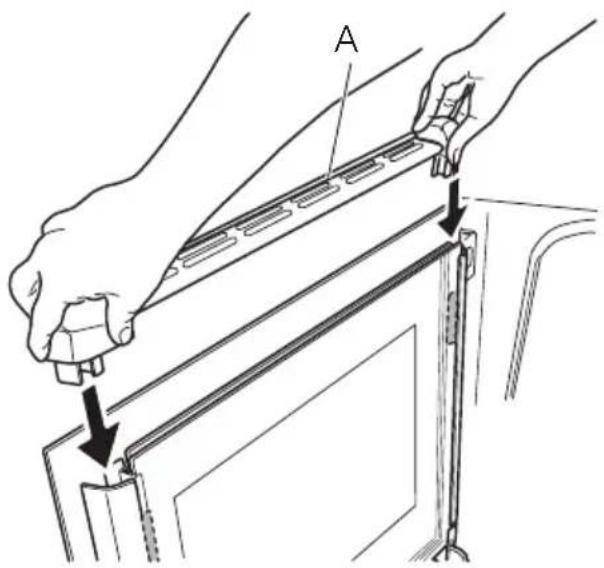

Как очистить дверцу духовки?

Можно разобрать дверцу на три стекла. Снимите дверцу, затем снимите стеклянные панели, приподняв их. Вымойте их мыльной водой, тщательно высушите и соберите в обратном порядке.

Как заменить лампу освещения духовки?

Отключите электропитание. Поверните стеклянный рассеиватель против часовой стрелки, чтобы снять его. Замените лампу на новую, выдерживающую 300°C (того же типа). Установите рассеиватель на место.

Как использовать программу приготовления по весу?

Выберите меню Приготовление с помощью, выберите категорию и блюдо, затем выберите Приготовление по весу. Введите вес с помощью + и - и подтвердите. Программа автоматически рассчитает время приготовления.

Что означает символ 'Heat + Hold'?

Эта функция поддерживает блюда в тепле при 80°C в течение 30 минут после приготовления. Она активируется автоматически, если установленная температура не менее 80°C и запрограммирована продолжительность.

Как настроить функцию отложенного старта?

Выберите режим приготовления, затем несколько раз нажмите до появления символа Окончание. Установите желаемое время окончания с помощью + и - и подтвердите OK. Духовка запустится автоматически, чтобы закончить в выбранное время.

Как сохранить программу в 'Мои программы'?

Включите прибор, выберите режим приготовления или автоматическую программу. Нажмите до появления символа сохранения. Подтвердите, затем назовите программу, используя + и - для букв. Подтвердите OK.

Почему образуется конденсат в духовке?

Это нормально. Чтобы уменьшить его, предварительно разогрейте духовку за 10 минут до начала готовки, не оставляйте блюда в духовке слишком долго после приготовления (макс. 15-20 мин) и вытирайте пар до и после использования.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EOB68713X ELECTROLUX

Обменяйтесь с нами своими мыслями на

www.electrolux.com

СОДЕРЖАНИЕ

Сведения по технике безопасности

Описание изделия 66

Перед первым использованием 66

Ежедневное использование 67

Функции часов 72

Автоматические программы 73

Использование дополнительных

принадлежностей 74

62

Дополнительные функции 75

Полезные советы 76

Уход и очистка 77

Что делать, если ... 80

Установка 81

Охрана окружающей среды 83

Сертификат соответствия 83

Право на изменения сохраняется

СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и использованием внимательно прочитайте настоящее руководство, которое содержит следующие сведения:

• Обеспечение безопасности людей и имущества
• Защита окружающей среды
• Правильный порядок эксплуатации прибора.

Всегда храните настоящие инструкции вместе с прибором, даже если передаете или продаете его.

Изготовитель не несет ответственности за повреждение имущества в результате неправильной установки или эксплуатации прибора.

Безопасность детей и лиц с ограниченными возможностями

• Данный электроприбор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими или сенсорными способностями, с недостаточным опытом или знаниями только под присмотром лица, отвечающего за их безопасность, или после получения от него соответствующих инструкций, позволяющих им безопасно эксплуатировать электроприбор. Дети не должны играть с электроприбором.

- Храните все упаковочные материалы вне досягаемости детей. Неосторожное обращение с упаковочными мате-

риалами может стать причиной удушения или травмы.

- Не подпускайте детей и животных к электроприбору, когда открыта его дверца, или когда он работает. Существует опасность получения травм или потери трудоспособности.

- Если прибор оснащен функцией защиты от детей или блокировки кнопок, то следует ее использовать. Это позволит предотвратить случайное включение прибора детьми или животными.

Общие правила техники безопасности

• Не изменяйте параметры данного прибора. Существует опасность получения травм и повреждения прибора.
• Не оставляйте прибор без присмотра во время его работы.
• Выключайте прибор после каждого использования.

Установка

- Установку и подключение должен выполнять только сертифицированный электрик. Обратитесь в авторизованный сервисный центр. Это необходимо, чтобы предотвратить опасность повреждения конструкции прибора или получения травм.

- Убедитесь, что прибор не поврежден при транспортировке. Не подключайте поврежденный прибор. При необходимости обратитесь к поставщику.

• Перед первым использованием электроприбора удалите с него все элементы упаковки, наклейки и пленку. Не снимайте табличку с техническими данными. Это может привести к аннулированию гарантии.
- Неукоснительно соблюдайте законы, распоряжения, предписания и нормы (требования техники безопасности, правила и порядок утилизации, правила техники электро- и газобезопасности и т.д.), действующие в стране, на территории которой используется прибор.
• Перед установкой убедитесь, что духовой шкаф отключен от электросети.
- Будьте осторожны при перемещении прибора. Он имеет большой вес. Всегда используйте защитные перчатки. При перемещении прибора не тяните его за ручку.
- Прибор должен быть подключен к электросети через устройство, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать расстояние между разомкнутыми контактами не менее 3 мм.
- Следует использовать подходящие устройства для изоляции: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), автоматы защиты от тока утечки и пускатели.
- Все детали, закрывающие токоведущие части прибора, должны быть закреплены таким образом, чтобы снять их можно было только с помощью специальных инструментов.
- Некоторые части прибора находятся под напряжением. Духовой шкаф должен быть закрыт кухонной мебелью, чтобы не оставалось зазоров. Это защитит от поражения электрическим током, так как исключит возможность случайного касания частей, находящихся под напряжением.
• Перед установкой убедитесь, что размеры ниши соответствуют размерам устанавливаемого прибора.

• Убедитесь, что мебель под и рядом с прибором надежно закреплена.
• Выдерживайте минимально допустимые зазоры между соседними приборами.
• Прибор устанавливается задней стенкой и одной из боковых стенок вплотную к другим приборам или стенкам, имеющим большую высоту. Другая стенка прибора должна прилегать к мебели равной ей высоты.
• Прибор нельзя устанавливать на подставке.
• Встраиваемые духовые шкафы и варочные панели оборудуются специальными системами для подключения к электрической сети. Чтобы исключить повреждение прибора, следует объединять только приборы от одного и того же производителя.

Подключение к электросети

• Прибор должен быть заземлен.
• Убедитесь, что электрические данные на табличке с техническими данными соответствуют параметрам электрической сети.
• Данные по напряжению питания приведены на табличке с техническими данными.
• Включайте прибор только в правильно установленную электророзетку с защитным контактом.
• При подключении электроприборов к розетке кабели не должны касаться или находиться рядом с горячей дверцей прибора.
• Не пользуйтесь переходниками, соединителями и удлинителями. Существует риск возгорания.
• Запрещается выполнять замену сетевого кабеля или использовать сетевой кабель другого типа. Обратитесь в сервисный центр.
• Убедитесь, что сетевой кабель и (если имеется) вилка сетевого кабеля сзади прибора не пережаты и не имеют повреждений.
• Проверьте, чтобы после установки был обеспечен доступ к вилке сетевого кабеля.
• Для отключения прибора от электросети не тяните за сетевой кабель.

Всегда беритесь за саму вилку, если она имеется.

Эксплуатация

- Настоящий прибор предназначен только для бытового применения. Не используйте его в коммерческих и промышленных целях.

- Используйте прибор только для приготовления пищи в домашних условиях. Это позволит избежать травм или повреждения имущества.

- Не используйте прибор в качестве рабочей поверхности или подставки для каких-либо предметов.

- Не ставьте в прибор, на него или рядом с ним легковоспламеняющиеся материалы или пропитанные ими предметы, а также предметы из легко плавящихся материалов (из пластика или алюминия). Существует риск взрыва или возгорания.

- Внутренняя камера прибора во время использования становится горячей. Существует опасность получения ожогов. Для установки или извлечения вспомогательных принадлежностей и кастрюль используйте защитные перчатки.

- Будьте осторожны, помещая принадлежности в духовой шкаф и доставая их из него, чтобы не повредить эмалированные поверхности духового шкафа.

- Всегда держитесь в стороне от электроприбора, когда открыта его дверца или когда он работает. Может произойти высвобождение горячего пара. Существует опасность получения ожогов кожи.

- Изменение цвета эмали духового шкафа не влияет на эффективность работы прибора, поэтому оно не является дефектом с точки зрения закона о гарантийных обязательствах.

- Для предупреждения повреждения и изменения цвета эмали духового шкафа:

– не помещайте какие бы то ни было предметы непосредственно на дно прибора и не накрывайте его алюминиевой фольгой;

– не подвергайте прибор прямому воздействию горячей воды;

– не храните влажную посуду и продукты в приборе после окончания приготовления пищи.

• Не используйте прибор, если на него попала вода. При использовании прибора не касайтесь его мокрыми руками.
• Не надавливайте на открытую дверцу прибора.
• Всегда закрывайте дверь прибора при приготовлении пищи, даже когда готовите на гриле.

Уход и чистка

• Перед выполнением операций по чистке и уходу выключите прибор и извлеките вилку сетевого шнура из розетки.
- Убедитесь, что прибор остыл. Существует опасность получения ожогов. Существует опасность повреждения стеклянных панелей.
- Содержите прибор в чистоте. Скопление остатков жира или пищи может привести к возгоранию.
- Регулярная чистка способствует сохранности поверхности прибора.
- Для очень сочных пирогов используйте глубокий противень во избежание вытекания сока фруктов, который может вызвать образование неудаляемых пятен.
- Для обеспечения личной безопасности и безопасности имущества используйте для чистки электроприбора только воду с мылом. Не используйте легковоспламеняющиеся вещества или вещества, вызывающие коррозию.
- Не очищайте электроприбор с помощью чистящих средств, в которых используется пар или высокое давление, предметов с острыми краями, абразивных чистящих веществ, губок с абразивным покрытием и пятновыводителей.
- При использовании распылителя для чистки духовых шкафов соблюдайте указания изготовителя.
- Не следует чистить стеклянную дверцу абразивными чистящими средствами или металлическим скребком. Жаростойкая поверхность внутренне-

го стекла может повредиться и раско- лось.

• Поврежденные стеклянные панели дверцы становятся хрупкими и могут разрушиться. Необходимо их заменить. Обратитесь в сервисный центр.
• Будьте осторожны при снятии дверцы с устройства. Дверца тяжелая!
• Не чистите каталитическую эмаль (если она имеется).

Опасность возгорания

• Открывайте дверцу осторожно. При использовании спирта может образовываться смесь спирта с воздухом. Существует опасность пожара.
• Не подносите искры или открытое пламя к электроприбору при открывании дверцы.
• Не ставьте в электроприбор, на него или рядом с ним легковоспламеняющиеся материалы или пропитанные ими предметы, а также предметы из легкоплавких материалов (из пластмассы или алюминия).

Лампа освещения духового шкафа

- В приборе используются специальные лампы, предназначенные только для бытовых приборов. Их нельзя применять для полного или частичного освещения жилых комнат.

• При необходимости замены используйте только лампы такой же мощности, специально предназначенные для бытовых приборов.
  • Перед заменой лампы освещения духового шкафа извлеките вилку сетевого кабеля из розетки. Существует опасность поражения электрическим током.

Сервисный центр

• Проводить работы по ремонту прибора разрешается только специалистам авторизованного сервисного центра. Обратитесь в авторизованный сервисный центр.
• Применяйте только оригинальные запасные части.

Утилизация прибора

• Для предотвращения риска получения травм или повреждения имущества выполните следующие действия:
  – Отключите питание прибора.
  – Обрежьте сетевой кабель и выбросьте его в мусорный контейнер.
  – Удалите защелку дверцы и выбросьте ее в мусорный контейнер. Тогда дети или мелкие животные не окажутся запертыми внутри прибора. Существует риск смерти от удушья.

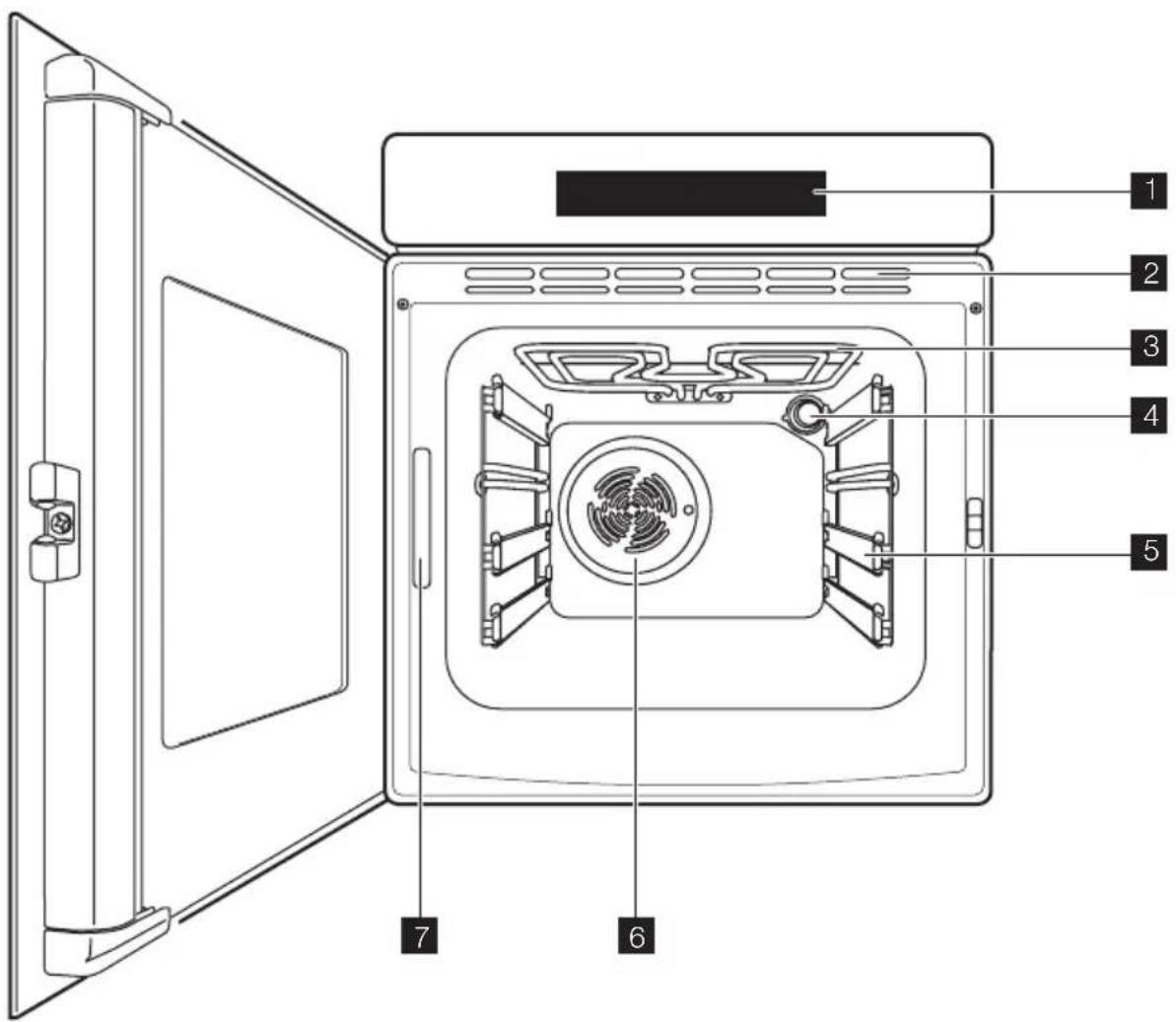

1 Электронный программатор
2 Вентиляционные отверстия
3Гриль
4 Лампа освещения духового шкафа
5 Телескопические направляющие
6 Вентилятор
7 Табличка с техническими данными

Принадлежности духового шкафа

- Решетка

Для кухонной посуды, форм для вы- печки, жаркого.

- Плоский противень для выпечки Для выпекания пирогов и печенья.

- Сотейник Для выпекания кондитерских изделий, жарки мяса или для использования в качестве противня для сбора жира.

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

ВНИМАНИЕ! См. «Сведения по технике безопасности».

Предварительная чистка духового шкафа

• Выньте из духового шкафа все съемные элементы.
  • Перед первым использованием вы- мойте духовой шкаф.

ПРЕДУПРЕЖДЕНИЕ! Не используйте для чистки абразивные моющие средства! Они могут привести к повреждению поверхности. См. раздел "Уход и чистка".

Первое включение

При включении прибора в сеть или после отключения электропитания необходимо установить язык, контрастность дисплея, яркость дисплея и время суток. Нажмите + или -, чтобы установить значение. Нажмите ОК для подтверждения.

Предварительный разогрев

1.

Задайте функцию ____ и максимальную температуру.

1. Дайте прибору поработать около ча- са. Не ставьте в него пищу.

3.

Задайте функцию (0) и максимальную температуру.

1. Дайте прибору поработать около 10 минут. Не ставьте в него пищу.

5.

Задайте функцию и максимальную температуру.

1. Дайте прибору поработать около 10 минут. Не ставьте в него пищу.

Это необходимо, чтобы в приборе выго- рели остатки. Принадлежности могут нагреться больше, чем обычно. При ис- пользовании предварительного разо- грева прибора в первый раз могут по- явиться запахи и дым. Это обычное явление. Убедитесь, что есть достаточ- ная циркуляция воздуха.

ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ! См. «Сведения по технике безопасности».

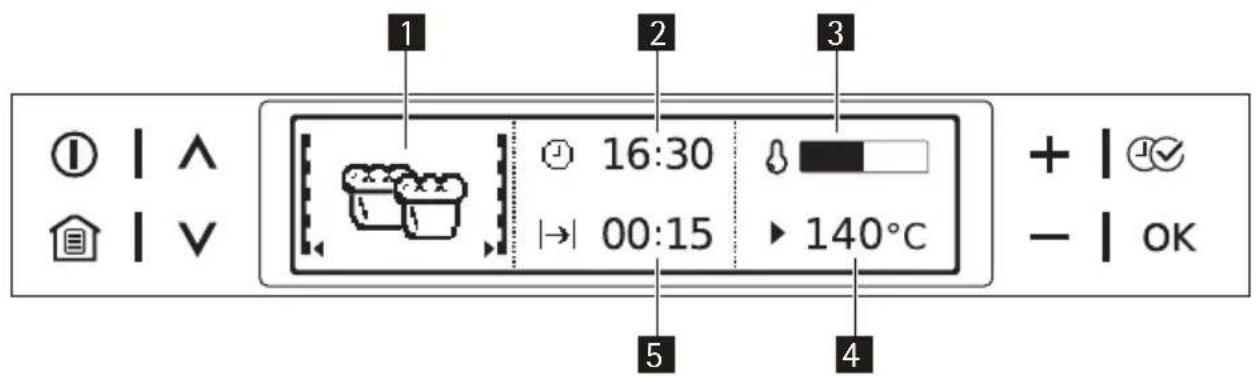

Электронный программатор

1 Символ пункта меню (с уровнем полки)
2Часы
3 Индикатор нагрева

Обзор сенсорных полей панели управления

4 Температура / вес
5 Функции времени

Сен-сорное поле	Режим Комментарий
[ФИЧИ]	Для включения и выключения прибора.
[ФИЧИ2]	Для отображения основного меню.	Выбранная функция отключается (за исключением таймера).
∧∨	Для перемещения вверх и вниз по меню.	Когда функция включена:• Коснитесь сенсорного поля один раз: будет открыто меню первого уровня (функция остается включенной). Через 5 секунд прибор переключится на начальный пункт меню• Коснитесь сенсорного поля два раза: станет возможным изменение меню первого уровня и перемещение вверх и вниз (функция отключается)
+,—	Для установки значений (например, температуры, времени, веса, степени готовности продукта).	Чтобы перейти к изменению значения:• Коснитесь сенсорного поля один раз: символ начнет мигать• Коснитесь сенсорного поля два раза: можно установить значениеЧтобы установить значение:• Коснитесь сенсорного поля один раз: для медленного пошагового изменения значения• Удерживайте нажатым сенсорное поле: для быстрого пошагового изменения значенияЧтобы установить на дисплее значение "0" при установке времени приготовления или времени суток• Нажмите + и - одновременно.
∅∅	Чтобы установить функцию времени и другие функции.
OK	Для подтверждения.

Управление прибором осуществляется с помощью сенсорных полей. Следует прикасаться только к одному сенсорному полю. При положении пальца, достаточно близком к горизонтальному, случайно можно задеть несколько сенсорных полей.

Символы дисплея

Во время работы прибора на дисплее отображаются различные символы.

Символ		Отображается на дисплее (примеры)	Режим
	Таймер 4:30		Таймер включен.
	Время 10:00		На дисплее отображается заданное время.
|→|	Продолжительность	1:00	Отображается время, необходимое для приготовления продукта.
→|	Окончание 14:50		На дисплее отображается время, когда цикл приготовления будет завершен.
|→	Запуск по истечению некоторого времени	0:45	На дисплее отображается время, когда будет нача-то приготовление продукта (если заданы продолжительность приготовления и время окончания).
(2009)	Температура	1. 2.	1. Отображается температура в камере духового шкафа. Температура также отображается после выключения духового шкафа, пока он не остыл.2. Включен быстрый нагрев. Это сокращает время нагрева.
(2010)	Вес 1,5 кг		Указывает, что система автоматического взвешивания включена или что вес может быть изменен.
(2011)	Сохранение Тепла	80 °C	Указывает, что эта функция включена.

Обзор меню

Главное меню

Си мво л	Элемент меню Применение
[КУЧ]	Помощь в Приготовлении	Содержит список программ автоматического приготовления.
[НОКС]	Режимы Нагрева	Содержит список режимов нагрева духового шкафа.
[ХЗЭО]	Мои Программы	Содержит список избранных программ приготовления, созданный пользователем.
[2WKB]	Основные Установки	Это меню можно использовать для задания других установок духового шкафа.

Подменю

Подменю для меню: Помощь в Приготовлении

СИМ-ВОЛ	Подменю
	Свинина/Телятина
	Говядина/Дичь/Телятина
	Птица
[6062]	Рыба
[CB6W]	Торт
	Пицца/Пирог/Хлеб
[А73А]	Запеканки
	Быстрое Приготовление
[Н5НА]	Особые

Подменю для меню: Режимы нагрева

Режимы духового шкафа Применение
	Короткий Если выбран какой-либо режим духового шкафа,то включается лампа освещения духового шкафа.
	Горячий воздух Для выпекания одновременно на двух уровнях духового шкафа максимум. Задавайте температуру выпекания на 20^ – 40^ ниже, чем при использовании функции "Верхний+нижний нагрев".
	Верхний + нижний нагрев Для выпекания и жарки на одном уровне духового шкафа.
	Пицца Для выпекания на одном уровне духового шкафаблюд, которые требуют более интенсивного подрумянивания и хрустящей нижней корочки. Задавайте температуру выпекания на 20^ – 40^ ниже, чем при использовании функции "Верхний +нижний нагрев".
	Турбо гриль Для обжаривания крупных кусков мяса или птицына одном уровне. Эта функция подходит также для подрумянивания.
	Малый гриль Для приготовления на гриле плоских кусков продуктов, размещенных в центре решетки, и для приготовления тостов.
	Большой гриль Для приготовления на гриле большого количества плоских кусков продуктов, а также тостов.
	Нижний нагрев Для выпекания пирогов с хрустящей корочкой или твердой хрустящей основой.
	Slow Cook Для приготовления особенно нежных и сочных жаренных кусков мяса.

Подменю для меню: Мои Программы

Символ	Подменю
- 1 - Мои Программы
- 2- Мои Программы
- ...
- Изменить Имя Программы

Подменю для меню: Основные Установки

Си мво л	Подменю Описание
[ААТ2]	Установка Времени Суток Установка текущего времени суток.
[УА7C]	Индикация Времени	Если включено, на дисплее отображается текущее время, когда духовой шкаф будет выключен.
[852T]	Set + Go	Если включено, можно выбрать функцию Set+Go в окне выбора функций.
[З42К]	Сохранение Тепла	Если включено, можно выбрать функцию Сохране-ние Тепла в окне выбора функций.
[ХВОА]	Коррекция Времени	Включает и выключает функцию Коррекция Времени .
[СВЭТ]	Контрастность Дисплея Корректировка контрастности дисплея в градусах.
[ЗW4Х]	Яркость Дисплея Корректировка яркости дисплея в градусах.
[ХКБЭ]	Выбрать Язык	Установка языка выводимых на дисплей сообщений.
[ЗЭДС]	Громкость Звук. Сигнала	Позволяет регулировать громкость звуковых сигналов при нажатии сенсорных клавиш и других сигналов в градусах.
[ЗНТЭ]	Тоны Кнопок	Включает и выключает звуковые сигналы нажатия сенсорных клавиш.
[ААЛ5]	Сигналы Тревоги/Ошибка Включает и выключает сигналы тревоги.
[Н527]	Сервис	Отображение версии и конфигурации программного обеспечения.
[Х2Т4]	Заводские Установки	Восстанавливает все заводские установки (включая Мои Программы ).

Включение и выключение духового шкафа

Коснитесь клавиши ① для включения или выключения духового шкафа.

Использование меню:

1. Включите духовой шкаф.

2. Коснитесь клавиши ∨ или ∧, чтобы выбрать нужный пункт меню.

3. Коснитесь клавиши ОК, чтобы перейти к подменю или принять установленное значение.

В любой момент можно вернуться в главное меню, нажав кнопку 📄.

Включение режима нагрева

1. Выберите меню Режимы Нагрева. Коснитесь клавиши ОК для подтверждения.
2. Выберите режим нагрева. Коснитесь клавиши ОК для подтверждения.
3. Установите температуру. Коснитесь клавиши ОК для подтверждения.

Выключение режима нагрева

Коснитесь клавиши 📋, чтобы отменить процедуру.

На дисплее отобразится главное меню.

Задание температуры духового шкафа Коснитесь клавиши + или -, чтобы задать температуру.

Начнется нагрев духового шкафа.

Когда будет достигнута заданная температура, раздастся звуковой сигнал.

Отображение температуры духового шкафа

Коснитесь клавиш + или - одновременно.

На дисплее высвечивается температура духового шкафа.

Индикатор нагрева

При включении режима духового шкафа полоски на дисплее загораются. Эти полоски показывают, что температура духового шкафа повышается.

Индикатор быстрого нагрева

Для некоторых режимов духового шкафа функция быстрого нагрева автоматически уменьшает время нагрева. Полоска индикатора перемещается справа налево, пока духовой шкаф не достигнет целевой температуры.

Индикация остаточного тепла

После выключения духового шкафа на дисплее отображается остаточное теп-

ло. Это тепло можно использовать для поддержания продуктов нагретыми.

ФУНКЦИИ ЧАСОВ

Символ Режим Описание
	Таймер	Для установки обратного отсчета времени (макс. 2 часа 30 минут). Эта функция не влияет на работу прибора.
[ССХ6]	Продолж.	Для установки времени работы прибора (макс. 23 часа 59 минут).
	Окончание	Для установки времени отключения духового шкафа (макс. 23 часа 59 минут).

i Продолж. и Окончание можно использовать одновременно, если необходимо автоматически включить и позже - выключить прибор.

Если установлено время для функции часов, то обратный отсчет времени начнется через 5 секунд.

При использовании функций часов Продолж. и Окончание выключение нагревательных элементов происходит по истечении 90% заданного времени работы. Прибор использует остаточное тепло для продолжения процесса приготовления, пока время не закончится (3-20 минут).

Установка режимов с задаваемым временем

1. Установите режим нагрева духового шкафа.
2. Нажимайте ☑ do тех пор, пока не дисплее не появится необходимая функция часов и соответствующий символ.
3. Для установки необходимого времени используйте + или - . Нажмите на ОК для подтверждения.

По истечении 90% заданного времени раздастся звуковой сигнал. Прибор отключится. На дисплее появится сообщение.

1. Чтобы выключить звуковой сигнал, нажмите на сенсорное поле.

i При использовании функции Таймер следует включить прибор, чтобы установить функцию часов.

i При использовании функций Продолж. и Окончание отключение прибора произойдет автоматически.
i При использовании функций Продолж. и Окончание следует сначала установить режим нагрева и температуру. Затем можно устанавливать функцию часов.

Сохранение Тепла

Функция Сохранение Тепла служит для поддержания температуры продуктов 80° в течение 30 минут. Она включается после окончания выпекания или жарки.
i Условия для этой функции:

• Установлена температура больше 80°C.
• Установлена продолжительность для функции.

Включение функции

1. Включите духовой шкаф.
2. Выберите нужную функцию духового шкафа.
3. Установите температуру выше 80°C.
4. Нажимайте клавишу ☑☐ пока на дисплее не отобразится Сохранение Тепла . Коснитесь клавиши ОК для подтверждения.

По окончании действия функции раздастся звуковой сигнал.

Функция Сохранение Тепла работает 30 минут.

Функция "Сохранение Тепла" остается включенной при смене режима духового шкафа.

Включить и отключить эту функцию можно в меню Основные Установки.

Коррекция Времени

Индикатор Time Extension продолжает действие режима духового шкафа после окончания установленного для него времени.

• Применимо для всех режимов духового шкафа с функциями Продолж. или Вес, автоматич.
• Неприменимо для режимов духового шкафа с функцией Термощуп для Мяса.

Включение функции:

1. По истечении установленного времени приготовления раздастся звуковой сигнал. Коснитесь любого сенсорного поля.
2. На дисплее отображается сообщение для функции Коррекция Времени в течение пяти минут.
3. Нажмите ☐☑ для включения.
4. Установите период для функции Time Extension . Нажмите ОК для подтверждения.

Автоматические программы

Эти две автоматические программы предоставляют оптимальные настройки для каждого типа мясных блюд и других рецептов:

• Программы приготовления мяса с функцией Вес, автоматич. ( меню Помощь в Приготовлении )
• Запрограммир. Рецепты (меню Помощь в Приготовлении)

Функция Помощь в Приготовлении с программой Вес, автоматич.

Эта функция автоматически рассчитывает время жарки. Чтобы использовать эту функцию, необходимо ввести вес продукта.

Включение функции:

1. Включите духовой шкаф.
2. Выберите меню Помощь в Приготовлении . Коснитесь клавиши ОК для подтверждения.
3. Выберите категорию и блюдо. Коснитесь клавиши ОК для подтверждения.
4. Выберите Вес, автоматич. . Коснитесь клавиши ОК для подтверждения.
5. Коснитесь клавиши + или -, чтобы задать вес продуктов. Коснитесь клавиши ОК для подтверждения.

Начнется выполнение автоматической программы. Вес можно изменить в любое время: Коснитесь клавиши + или -, чтобы изменить вес. По истечении ус-

тановленного времени раздастся звуковой сигнал Коснитесь сенсорной клавиши, чтобы выключить звуковой сигнал.

i При приготовлении птицы после 30 минут приготовления продукты следует перевернуть. На дисплее отображается напоминание.

Функция Помощь в Приготовлении с программой Запрограммир. Рецепты В памяти прибора записаны рецепты ,которыми вы можете воспользоваться. Рецепты изменить нельзя.

Включение функции:

1. Включите духовой шкаф.
2. Выберите меню Помощь в Приготовлении . Коснитесь клавиши ОК для подтверждения.
3. Выберите категорию и блюдо. Коснитесь клавиши ОК для подтверждения.
4. Выберите Запрограммир. Рецепты. Коснитесь клавиши ОК для подтверждения.

i При выборе функции Ручной Режим на дисплее отображаются автоматические настройки, но их можно изменить.

Меню Мои Программы

Вы можете сохранить избранные настройки, такие как продолжительность, температура или режим духового шкафа. Их можно выбирать в меню Мои

Программы. Можно сохранить 20 про- грамм.

Сохранение программы

1. Включите духовой шкаф.

2. Выберите нужную функцию духового шкафа или функцию Помощь в Приготовлении.

3. Нажимайте клавишу ☑ do тех пор, пока на дисплее не отобразится "СОХРАНИТЬ". Коснитесь клавиши ОК для подтверждения.

4. На дисплее отобразятся первые три ячейки памяти. Коснитесь клавиши ОК для подтверждения.

5. Начнет мигать первая буква. Коснитесь клавиши + или -, чтобы изменить букву. Коснитесь клавиши ОК для подтверждения.

6. Коснитесь клавиши √ или для перемещения курсора вправо или влево по строке. Коснитесь клавиши "ОК" для подтверждения. Буква начнет мигать.

7. Повторите шаги 5 и 6, чтобы записать имя программы. Коснитесь и удерживайте клавишу ОК для сохранения.

Ячейку памяти можно изменить. (См. раздел "Сохранение программы". На шаге 4 коснитесь клавиши ∨ или ∧, чтобы выбрать ячейку памяти, которую необходимо изменить.)

i Можно изменить имя программы в меню " Изменить Имя Программы".

Включение программы

1. Включите духовой шкаф.

2. Выберите меню Мои Программы. Коснитесь клавиши ОК для подтверждения.

3. Выберите необходимое имя программы. Коснитесь клавиши ОК для подтверждения.

ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ

ВНИМАНИЕ! См. «Сведения по технике безопасности».

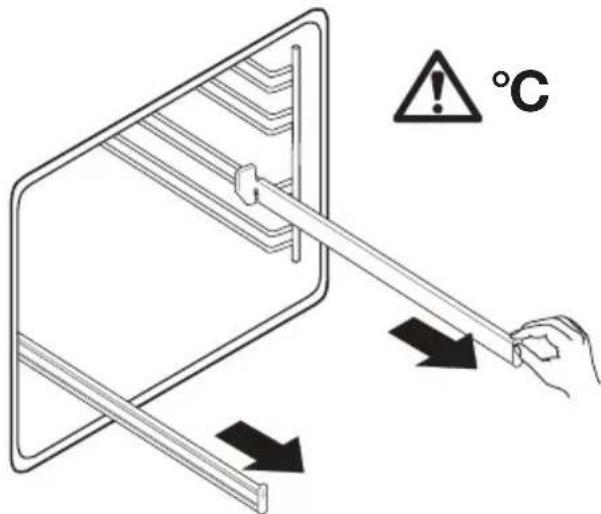

Телескопические направляющие Полностью выдвиньте правую и левую телескопическую направляющую.

°C

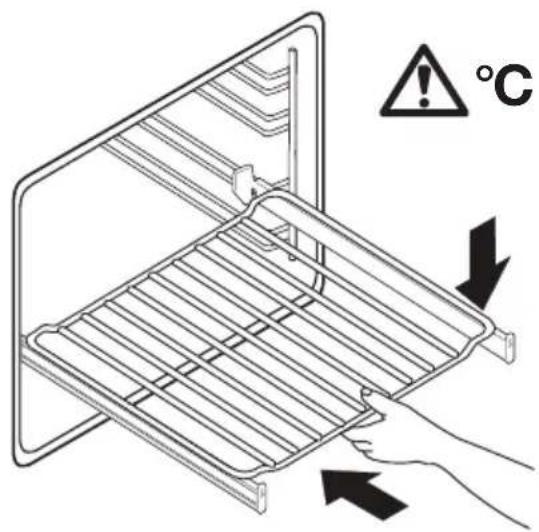

Поставьте полку или противень на телескопические направляющие и аккуратно задвиньте их в духовой шкаф.

°C

ПРЕДУПРЕЖДЕНИЕ! Чтобы предотвратить повреждение эмали или стекла дверцы, не закрывайте дверцу духового шкафа при выдвинутых телескопических направляющих.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

БЛОКИР. КНОПОК

Функция БЛОКИР. КНОПОК предотвращает случайное изменение режима духового шкафа.

Включение функции БЛОКИР. КНОПОК

1. Включите духовой шкаф.
2. Установите режим духового шкафа.

3. Нажимайте клавишу 🔑✅ пока на дисплее не отобразится БЛОКИР. КНОПОК

4. Коснитесь клавиши ОК для подтверждения.

Функция БЛОКИР. КНОПОК включена.

Отключение функции БЛОКИР.

КНОПОК

1. Коснитесь клавиши √.
2. Коснитесь клавиши ОК для подтверждения.
   Функция БЛОКИР. КНОПОК отключена.

i При выключении духового шкафа функция БЛОКИР. КНОПОК отключается.

Защита от детей

Функция защиты от детей предотвращает случайное включение прибора.

Установка функции "Защита от детей"

1. Выключите прибор.
2. Нажмите и удерживайте одновременно 📋️ и - пока на дисплее не появится сообщение.

Отключение функции "Защита от детей"

1. Повторите перечисленные выше действия.

SET+GO

Функция SET+GO позволяет задать функцию (или программу) духового шкафа и включать ее позже одним касанием сенсорного поля.

Включение функции:

1. Включите духовой шкаф.
2. Установите режим духового шкафа.
3. Многократным нажатием кнопки добейтесь отображения на дисплее Продолж.

4. Установите время.

5. ○Многократным нажатием кнопки ☑☑ добейтесь отображения на дисплее SET+GO.

6. Коснитесь клавиши ОК для подтверждения.

Чтобы включить функцию SET+GO коснитесь любой сенсорной клавиши (за исключением ①). Будет включен установленный режим духового шкафа.

По окончании выполнения раздастся звуковой сигнал.

i Когда режим духового шкафа включен, функция БЛОКИР. КНОПОК включена.

Включить и отключить функцию SET+GO можно в меню Основные Установки.

Автоматическое выключение

Прибор отключается через определенное время:

• если вы не выключили его;
• если вы не изменили температуру духового шкафа.

Температура духового шкафа	Время отключения духового шкафа
30 °C–115 °C 12,5 ч
120 °C–195 °C 8,5 ч
200 °C–245 °C 5,5 ч
250 °C 3,0 ч

Для управления духовым шкафом после того, как он автоматически отключится, сначала полностью отключите его.

Вентилятор охлаждения

Этот вентилятор включается автоматически для охлаждения поверхностей прибора. После выключения духового шкафа вентилятор охлаждения продолжает работать до тех пор, пока прибор не остынет.

Предохранительный термостат

Для предотвращения опасного перегрева из-за неправильного использования прибора или неисправности какого-либо компонента духовой шкаф оборудован предохранительным термостатом,

отключающим электропитание при необходимости. При снижении температу- ры духовой шкаф автоматически включается снова.

ПОЛЕЗНЫЕ СОВЕТЫ

ВНИМАНИЕ! См. «Сведения по технике безопасности».

• В устройстве предусмотрено четыре уровня установки решеток. Положения уровней решеток отсчитываются от дна духового шкафа.
- Устройство оснащено специальной системой циркуляции воздуха, которая также перерабатывает пар. Эта система позволяет готовить блюда на пару, которые получаются мягкими внутри и с хрустящей корочкой снаружи. Эта система также позволяет сократить до минимума время приготовления и потребление электроэнергии.

- Влага может конденсироваться в устройстве или на стеклянной дверце. Это вполне нормальный процесс. При открывании дверцы во время процесса приготовления всегда следует находиться немного в стороне от устройства. Чтобы снизить объем конденсата, перед процессом приготовления включите духовой шкаф на 10 минут.

- После каждого процесса приготовления удаляйте влагу из духового шкафа с помощью куска ткани.

- Не кладите блюда непосредственно на дно камеры духового шкафа для приготовления, и не накрывайте их алюминиевой фольгой. Это может привести к тому, что результаты приготовления будут отличаться от ожидаемых, и к повреждению эмалевого покрытия.

Внутренняя сторона дверцы

На внутренней стороне дверцы духового шкафа нанесены номера уровней полок.

Выпечка

- Оптимальная температура для приготовления выпечки находится в интервале между 150°C и 200°C..

• Перед выпеканием духовой шкаф необходимо прогреть в течение 10 минут.
- Не открывайте дверцу духового шкафа, пока не пройдет 3/4 установленного времени приготовления.
- При одновременном использовании двух противней для выпечки оставляйте между ними пустой уровень.

Приготовление мяса и рыбы

• Для приготовления следует использовать куски мяса весом не менее 1 кг. При приготовлении слишком малого количества мяса оно окажется пересушенным.
• Чтобы красное мясо было хорошо прожаренным снаружи и сочным внутри, устанавливайте температуру в диапазоне от 200°C до 250°C.
• Для приготовления белого мяса, курицы и рыбы устанавливайте температуру в диапазоне от 150°C до 175°C.
• При приготовлении очень жирных продуктов используйте противень для сбора жира во избежание образования на поверхности духового шкафа пятен, удаление которых может оказаться невозможным.
• По окончании приготовления мяса рекомендуется подождать не менее 15 минут перед тем, как разрезать его - тогда оно останется сочным.
• Для предотвращения образования чрезмерного количества дыма при жарке налейте немного воды в противень для сбора жира. Чтобы избежать отложения нагара от дыма, следите за тем, чтобы в поддоне во время приготовления всегда была вода.

Информация об акриламидах

ВАЖНО! Согласно самым последним научным исследованиям жарка пищевых продуктов (в частности, крахмалосодержащих) может представлять опасность для здоровья из-за образования акриламидов.

Поэтому мы рекомендуем жарить

продукты при минимально возможной температуре и не обжаривать их до

УХОД И ОЧИСТКА

ВНИМАНИЕ! См. «Сведения по технике безопасности».

• Протирайте переднюю панель прибора мягкой тряпкой, смоченной в теплом растворе моющего средства.
• Для чистки металлических поверхностей используйте обычное чистящее средство.
• Чистите камеру духового шкафа после каждого применения. Это облегчает удаление загрязнений и предотвращает их пригорание.
• Стойкие загрязнения удаляйте специальными чистящими средствами для духовых шкафов.
• После каждого использования проти- райте все принадлежности духового шкафа (мягкой тряпкой, смоченной в теплой воде с добавлением моющего средства) и затем давайте им высох- нуть.
• При наличии принадлежностей с ан- типригарным покрытием не исполь- зуйте для их чистки агрессивные средства, острые предметы и не мой- те их в посудомоечной машине. В противном случае возможно повре- ждение антипригарного покрытия!

Почистите уплотнение дверцы

• Регулярно проверяйте состояние уплотнения дверцы. Уплотнение дверцы проходит по периметру рамки дверцы духового шкафа. В случае повреждения уплотнения дверцы не используйте прибор. Обращайтесь в сервисный центр.
• Для очистки уплотнения дверцы ознакомьтесь с общей информацией о чистке прибора.

Держатели решеток

При чистке боковых стенок можно снять держатели решеток.

образования корочки интенсивного коричневого цвета.

Снятие держателей решеток

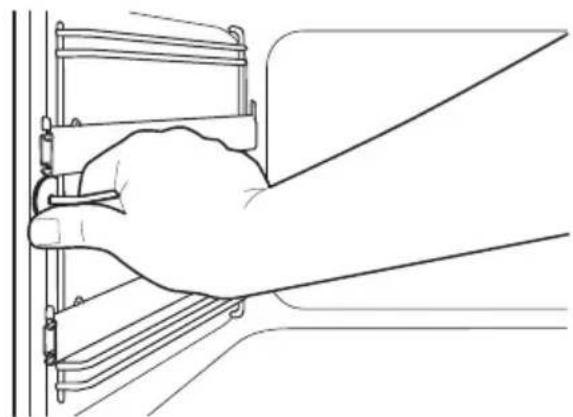

1. Потяните переднюю часть направляющих от боковой стенки.

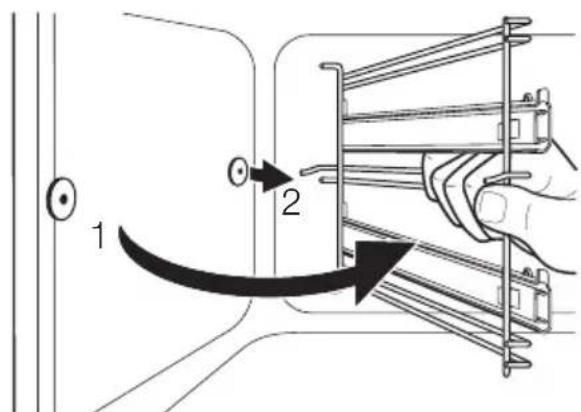

1. Потяните направляющие от задней стороны боковой стенки, чтобы снять держатели решеток.

1 2

Установка держателей решеток Установите держатели решеток в обратной последовательности.

ВАЖНО! Убедитесь, что крепежные штифты на телескопических направляющих повернуты вперед.

Потолок камеры духового шкафа Для облегчения очистки потолка камеры духового шкафа вы можете демонтировать установленный на нем нагревательный элемент.

ВНИМАНИЕ! Прежде чем демонтировать нагревательный элемент, выключите прибор. Убедитесь, что прибор остыл. Существует опасность получения ожогов!

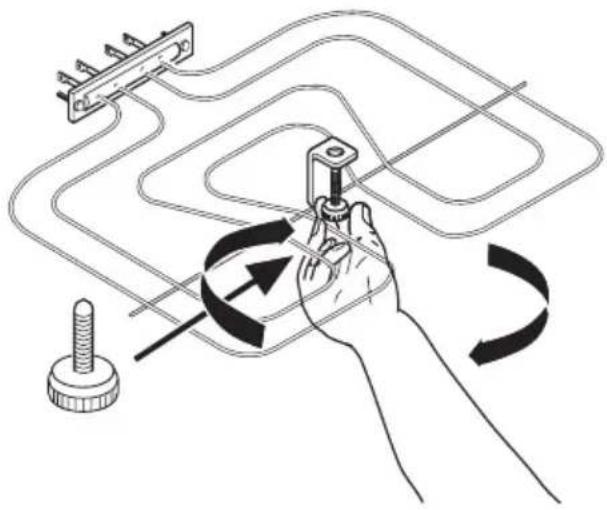

1. Вывинтите винт, фиксирующий нагревательный элемент. При выполнении этой операции в первый раз воспользуйтесь отверткой.

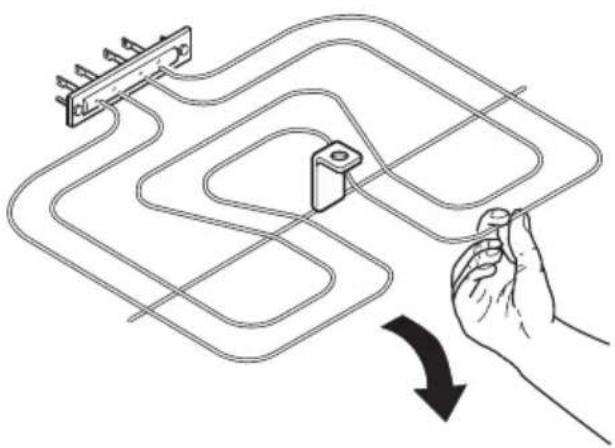

1. Осторожно потяните нагревательный элемент вниз.

Теперь вы можете выполнить очистку потолка камеры духового шкафа. Вымойте потолок камеры духового шкафа мягкой тряпкой, смоченной в теплой

воде с моющим средством, и дайте ему просохнуть.

Установка нагревательного элемента

1. Установите нагревательный элемент, выполнив приведенную выше последовательность действий в обратном порядке.

ВНИМАНИЕ! Удостоверьтесь в том, что нагревательный элемент установлен правильно и не вываливается вниз.

Лампа освещения духового шкафа

ВНИМАНИЕ! Будьте осторожны! Существует опасность поражения электрическим током!

Прежде чем заменять лампу освещения духового шкафа:

- Выключите духовой шкаф. - Извлеките предохранители или от- ключите рубильник на электрощите.

i Положите ткань на дно духового шкафа, чтобы не разбить лампу освещения и плафон.

1. Чтобы снять плафон, поверните его против часовой стрелки.
2. Очистите стеклянный плафон.
3. Замените лампу освещения духового шкафа аналогичной лампой с жаростойкостью 300 °C. Используйте лампу аналогичного типа.
4. Установите стеклянный плафон.

Чистка стеклянных панелей дверцы духового шкафа

1. Промойте стеклянные панели в водном растворе мягкого моющего средства.
2. Вытрите досуха стеклянные панели дверцы духового шкафа.

Чистка дверцы духового шкафа

В дверце духового шкафа имеются три стеклянные панели, расположенные одна сзади другой. Можно извлечь эти стеклянные панели для чистки.

Снятие дверцы духового шкафа и стеклянных панелей

1. Чтобы снять дверную накладку (A), расположенную на верхней части дверцы, возьмитесь за нее с обеих сторон и потяните вверх.

A

1. Одной рукой придерживайте дверцу, а второй выньте стеклянную панель (В). Проделайте то же самое со второй стеклянной панелью (С).

1 2 3 4 B

Вымойте стеклянные панели водой с мылом. Тщательно вытрите стеклянные панели.

Установка дверцы духового шкафа и стеклянных панелей на место

После чистки дверцы установка стеклянных панелей производится в обрат-

ной последовательности. Проверьте, чтобы средняя стеклянная панель находилась в своих направляющих (см. рис. внизу).

На один из углов средней панели нанесена точка. При установке панели убедитесь, что точка находится в верхнем левом углу стеклянной панели.

На первой стеклянной панели расположена декоративная рамка и список уровней полок. При установке этой панели убедитесь, что надписи на стекле расположены на наружной поверхности. Убедитесь, что поверхность рамки стеклянной панели не является на ощупь грубой.

A

ВНИМАНИЕ! См. «Сведения по

технике безопасности».

Неисправность Возможная причина Решение
Духовой шкаф не нагревается.	Духовой шкаф выключен. Включите духовой шкаф.
Не установлено время на часах.	Установите часы.
Не заданы необходимые настройки.	Убедитесь, что выставлены правильные настройки.
Включена функция "Защита от детей".	См. "Защита от детей".
Неисправность Возможная причина Решение
Включен деморежим. Выключите деморежим.		1. Выключите прибор.2. Нажмите на 1 на пять секунд. Раздается звуковой сигнал.3. В следующие 5 секунд одновременно нажмите и удерживайте 2 и —,пока не прозвучит звуковой сигнал.
Сработал автоматический прерыватель на электрощите.		Проверьте прерыватель. В случае повторного срабатывания прерывателя обратитесь к квалифицированному электрику.
Лампа освещения духового шкафа не работает.	Лампа освещения духового шкафа неисправна.	См. "Замена лампы освещения духового шкафа".
На продуктах и внутри камеры духового шкафа образуются пар и конденсат.	Блюда находились в духовом шкафу слишком долго.	По окончании приготовления не держите блюда в духовом шкафу более 15-20 минут.

Если самостоятельно справиться с проблемой не удается, обратитесь к продавцу или в сервисный центр.

Данные для сервисных центров находятся на табличке с техническими дан-

ными. Табличка с техническими данными находится на передней рамке камеры духового шкафа.

Рекомендуем записать их здесь:

Название модели (MOD.) ......

Номер изделия (PNC) ......

Серийный номер (S.N.) ......

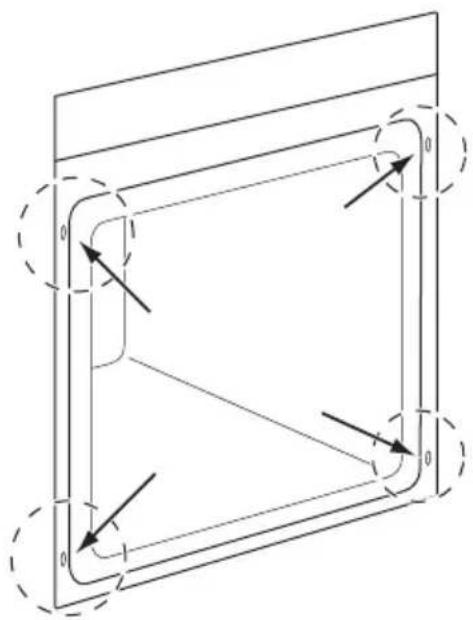

УСТАНОВКА

ВНИМАНИЕ! См. «Сведения по технике безопасности».

20 540 560 590 570 594 2

Электрическое подключение

ВНИМАНИЕ! Электрическое подключение должно выполняться только квалифицированным и опытным специалистом.
i Производитель не несет ответственность, если пользователь не соблюдает меры безопасности, приведенные в Главе "Сведения по технике безопасности".

Данный прибор поставляется с сетевым шнуром и вилкой.

Сетевой кабель

Типы кабелей, пригодные для установки или замены: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

При выборе сечения кабеля используйте значение полной мощности (см. та-

бличку с техническими данными) и эту таблицу:

Полная мощность	Сечение сетевого ка-беля
максимум 1380 Вт 3 x 0,75 мм2
максимум 2300 Вт 3 x 1 мм2

Полная мощность

Сечение сетевого ка- беля

максимум 3680 Вт 3 x 1,5 мм²

Провод заземления (желто-зеленого цвета) должен быть на 2 см длиннее проводов фазы и нейтрали (синий и коричневый провода).

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации

этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

Упаковочные материалы Упаковочные материалы безвред- ны для окружающей среды и при- годны для вторичной переработке. Пластмассовые детали обозначены международными аббревиатурами, такими как PE, PS и т.д. Упаковоч- ные материалы следует склады- вать в соответствующие контейне- ры местных служб по утилизации отходов.

СЕРТИФИКАТ СООТВЕТСТВИЯ

No РОСС IT.ME10.B09829
Срок действия с 04 мая	2009 по 04 мая 2012
ОРГАН ПО СЕРТИ-ФИКАЦИИ	РОСС RU.0001.11ME10ОС ТЕСТБЭТ119334, Москва, Андреевская наб. 2т/ф [phone]http://www.testbet.ru/
СООТВЕТСВУЕТТРЕБОВАНИЯМНОРМАТИВНЫХ ДО-КУМЕНТОВ	Безопасности, ЭМС, гигиеническимГОСТ Р 52161.2.6-2006, ГОСТ Р 51318.14.1-2006 (P.4),ГОСТ Р 51318.14.2-2006 (P. 5, 7), ГОСТ Р 51317.3.2-2006 (P. 6, 7),ГОСТ Р 51317.3.3-99
ИЗГОТОВИТЕЛЬ Electrolux Italia S.p.A, ИталияViale Bologna 29847100 Forli, FO
СЕРТИФИКАТ ВЫ-ДАН	ООО «ЭЛЕКТРОЛЮКС РУС», Россия,129090, г. Москва, Олимпийский проспект, д. 16, ИНН 7804159731

ME10

Дата производства данного изделия указана в серийном номере (serial number), где первая цифра номера соответствует последней цифре года производства, вторая и третья цифры номера – порядковому номеру недели. Например, серийный номер 11012345 означает, что изделие произведено на десятой неделе 2011 года.

www.electrolux.com/shop
