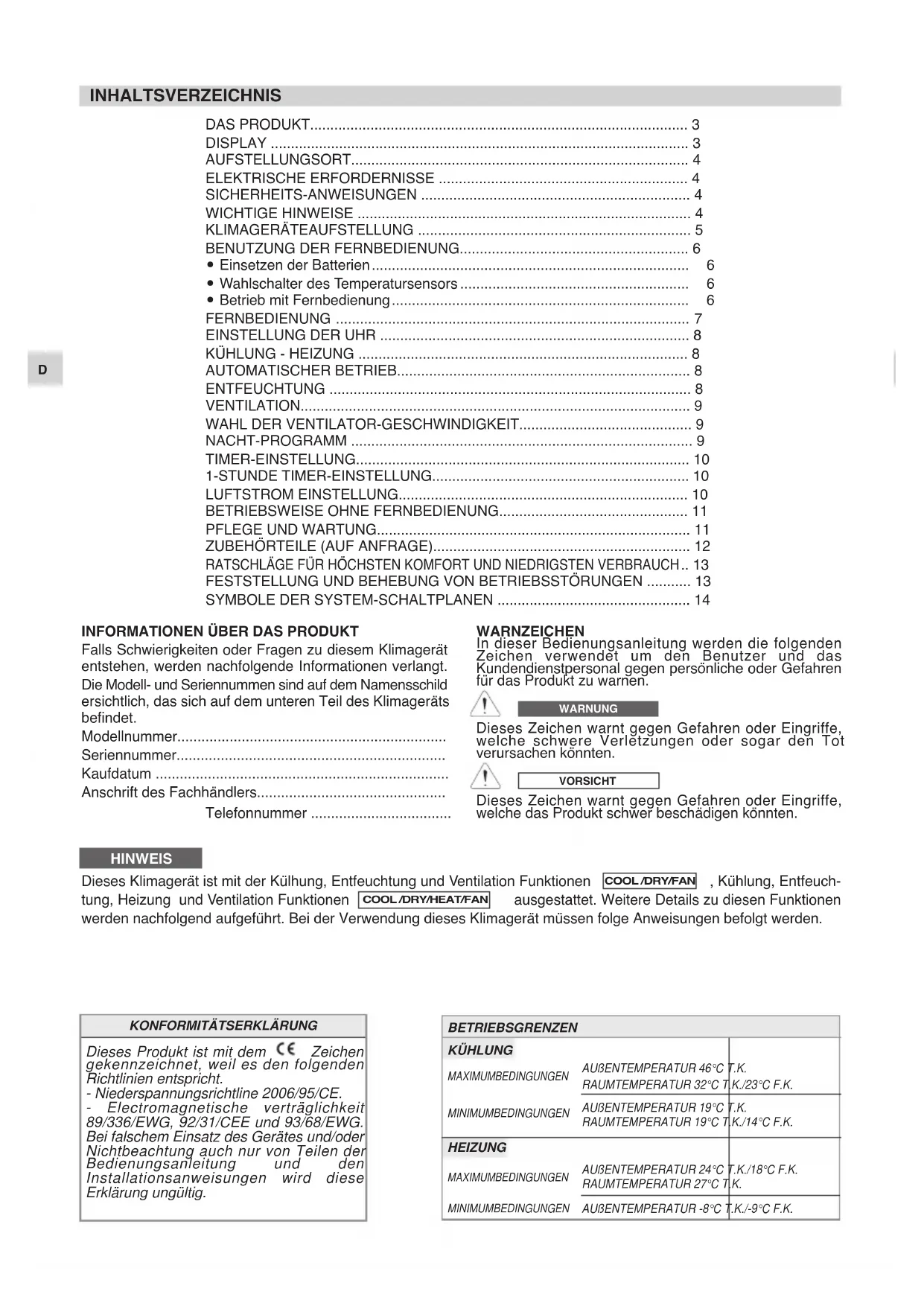

SICHERHEITS-ANWEISUNGEN 4

WICHTIGHINWEISE 4

KLIMAGERATEAUFSTELLUNG 5

BENUTZUNG DER FERNBEDIENUNG 6

• Einsetzen der Batterien 6

Wahlschalter des Temperatursensors 6

• Betrieb mit Fernbedienung 6

FERNBEDIENUNG 7

EINSTELLUNG DER UHR 8

KUHLUNG-HEIZUNG 8

AUTOMATISCHER BETRIEB 8

ENTFEUCHTUNG 8

VENTILATION. 9

WAHL DER VENTILATOR-GESCHWINDIGKEIT 9

Nacht-PROGRAMM 9

1. TIMER-EINSTELLUNG 16

1-STUNDE TIMER-EINSTELLUNG 10

LUFTSTROM EINSTELLUNG 10

BETRIEBSWEISE OHNE FERNBEDIENUNG 17

PFLEGE UND WARTUNG 1

ZUBEHÖRTEILE (AUF ANFRAGE). 1

RATSCHLAGE FÜR HÖCHSTEN KOMFORT UND NIEDRIGSTEN VERBRAUCH. 13

FESTSTELLUNG UND BEHEBUNG VON BETRIEBSSTÖRUNGEN 1

SYMBOLE DER SYSTEM-SCHALTPLANEN 1

INFORMATIONENÜBERDASPRODUKT

Falls Schwierigkeiten oder Fragen zu dieserm Klimagerat entstehen, werden nachfolgende Informationen verlangt. Die Modell- und Seriennummen sind auf dem Namensschild ersichtlich, das sich auf dem unteren Teil des Klimagerats befindet.

Modellnummer.

Seriennummer.

Kaufdatum

Anschrift des Fachhändlers

Telefonnummer

WARNZEICHEN

In dieser Bedienungsanleitung werden die folgenden Zeichen verwendet um den Benutzer und das Kundendienstpersonal gegen persönliche oder Gefahren für das Produkt zu warnen.

WARNING

Dieses Zeichen warnt gegen Gefahren oder Eingriffe, welche schwere Verletzungen oder)sagar den Tot verursachen konnten.

VORSICHT

Dieses Zeichen warnt gegen Gefahren oder Eingriffe, welche das Produkt schwer beschädigen konnten.

HINWEIS

Dieses Klimagerät ist mit der Külbung, Entfeuchtung und Ventilation Funktionen COOL/DRY/FAN , Kühlung, Entfeuchtung, Hezung und Ventilation Funktionen COOL/DRY/HEAT/FAN ausgestattet. Weitere Details zu diesen Funktionen werden nachfolgend aufgeführrt. Bei der Verwendung这点 Klimagerät muss folge Anweisungen befolgt werden.

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit dem Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht.

• Niederspannungsrichtline 2006/95/CE.
• Electromagnetische vertraglichkeit 89/336/EWG, 92/31/CEE und 93/68/EWG.

Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und den Installationsanweisungen wird diese Erklärung ungültig.

BETRIEBSGRENZEN

KÜHLUNG

MAXIMUMBEDINGUNGEN

AUBENTEMPERATUR 46^ T.K.

RAUMTEMPERATUR 32^ T/K/23°C F.K.

MINIMUMBEDINGUNGEN

AUßENTEMPERATUR 19°C T.K.

RAUMTEMPERATUR 19^ T/K/14°C F.K.

HEIZUNG

MAXIMUMBEDINGUNGEN

AUBENTEMPERATUR 24°C T.K./18°C F.K.
RAUMTEMPERATUR 27°C T.K.

MINIMUMBEDINGUNGEN

AUBENTEMPERATUR -8°C T.K./-9°C F.K.

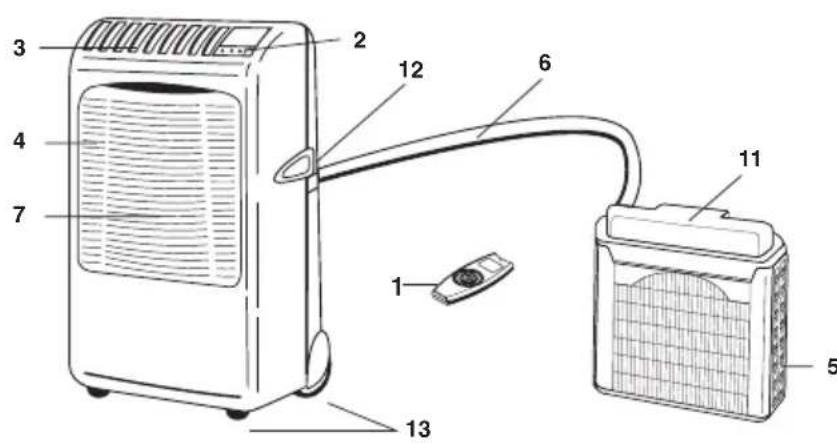

DAS PRODUKT

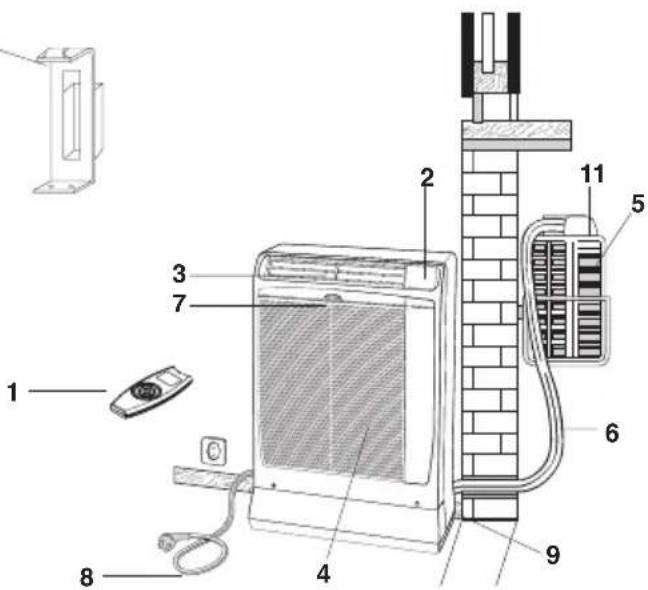

1. Fernbedienung mit Infrarot-Signalen
2. Display
3. Luftzufuhr
4. Luftansauggrill
5. AuBeneinheit
6. Verbindungsschlauch
7. Luftfilter

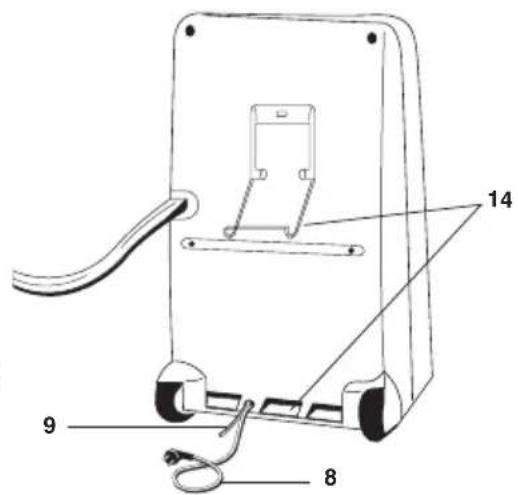

8. Stromkabel mit Stecker
9. Bedienung KondenswasserfluBrohr

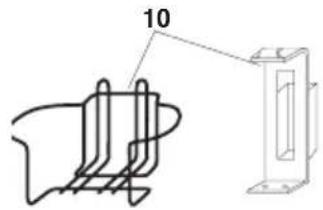

10. AuBeneinheit Stutzkorb oder Halter
11. Abdeckung der Schnellanschlüsse
12. Transportgriff (beide Seiten)
13. Transportrader
14. Kupplung für AuBeneinheit

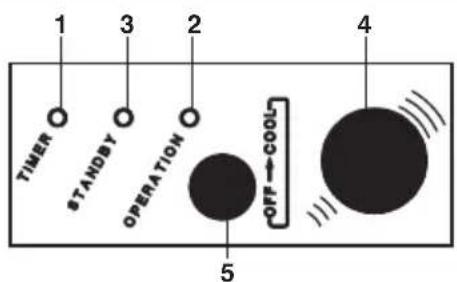

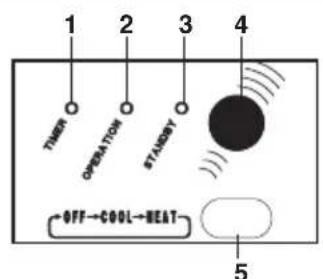

DISPLAY

1. Leuchtanzeige TIMER: Sie leuchtet auf, wenn die Einheit vom Timer kontrolliert wird.
2. Betriebsleuche (OPERATION): Leuchtet bei Inbetriebnahme der Einheit auf. Sie blinktomal, um zu warnen, daß das Signal der Fernbedienung empfangen und gespeichert werden ist.

WASSERSTAND

Sie blinkt und gleichzeitig stoppt das Klimagerät während des Überflüssigen Kondenswasserabflüß oder wegen Störungen im Kondenswasserabflübsystem.
3. STANDBY Anzeige: Sie leuchtet auf, wenn das Klimagerät zur Stromversorgung verbunden ist und es fertig ist, das Signal von der Fernbedienung zu empfangen.
4. Empfänger: Empfangt die von der Fernbedienung gesendeten Infrarot-Signale.

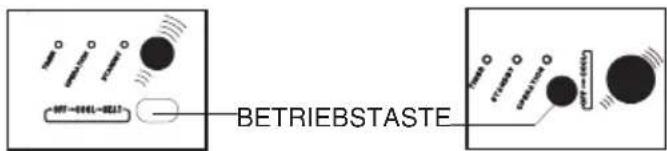

1. Betriebstaste (ohne Fernbedienung):

These Taste drucken, um von einem Funktion zu dem anderen (OFF, COOL und HEAT) zuändern.

WARNING

Die Position OFF unterbricht nicht die Stromversorgung. Den Hauptschalter zum Ausschalten des Klimagerates benutzen.

HINWEIS

Das gleichzeitige Blinken der 3 Kontrollampen OPERATION, TIMER und STANDBY besagt, dass die gewählte Betriebsart nicht für die Einheitverfügbar ist (A). In thisem Fall Funktioniert die Klimaanlage erst wieder nach Neueinstellung der korrekten Betriebsart.

AUFSTELLUNGSORT

WARNING

• Dieses Klimagerät nicht an Orten aufstellen, in denen Rauch, brennbares Gas oder viel Feuchtigkeit vorhanden sind, wie z.B. in einem Treibhaus.
• Das Klimagerät nicht Dort aufstellen, wo Geräte übermöig Hitze erzeugen.
• Das Klimagerät nicht an Orten aufstellen, in denen es von Wassertropfen naß gemacht werden konnte (z.B. in den Waschküchen).

Zu vermeiden:

Um das Klimagerät vor übermöger Korrosion zu schützen, ist die äußere Einheit nicht Dort aufzustellen, wo sie direkt Meerwasserspritzern oder schwefeligen Dämpfen in Luftkurorten ausgesetzt ist.

• Vergewissern Sie sich, daß keine Hindernisse neben der Inneneinheit den Luftumlauf unterbrechen können. Den Luftzuführ und Luftansauggrill der Einheit mit Vorhängen oder ähnlich nicht versperren. Keine Gegestände auf das Gerät legen.

ELEKTRISCHE ERFORDERNISSE

Vor dem Einsatz der Klimaanlage

• Überprüfen Sie, daß die einphasige Nennspannung zur Versorgung am Anwendungsourt 220/240 Volt ist.
  Die elektrische Verbindung der Einheit ist X-Type, mit dem auf spezialer WeiseVBereiteten Kabel; wenn es beschadigt ist,lassen Sie es durch einen Servicefachmann ersetzen.
• Vergewissern Sie sich, daß die Steckdose der elektrischen Anlage immer mit wirksamer Erdung versehen ist.
  Vergewissern Sie sich, daß elektrische Anlage einen genügen Betriebstrom liefern kann, außerjenem der normalerweise von den anderen Geräten verbraucht wird. Überprüfen Sie die auf dem Datenchild auf der Einheit gezeigte max. Entnahme.

• Es ist ein zweipoliger Schalter mit Schutzsicherung (träge) zu 10 A vor dem Versorgungsstecker anzubringen.

• Vergewissern Sie sich, daß die automatischen Schalter und die Schutzsicherungen der Anlage in der Lage sind, einen Anlaufstrom zu tragen, (normalerweise für max 1 Sekunde).

• Alle elektrische Anschlüsse müssen den örtlichen elektrischen Vorschriften entsprechen. Wegen Einzelheiten den Handler oder einen Elektriker Fragen.

ACHTUNG！

Das Klimagerät ist mit einer Startverzögerung für den Kompressor ausgerüstet. Der Kompressor startet 3 Minuten verzögert nach einem vorstehenden EIN/AUS-Schaltvorgang.

SICHERHEITSANWEISUNGEN

• Lesen Sie theses Handbuch aufmerksam durch, bevor Sie die Klimaanlage anschließen. In Zweifelsfällen wenden Sie sichitte an den Handler oder an das autorisierte Kundendienstzentrum.
• These Klimaanlage wurde konzepiert, um ideale klimatische Bedingung in Ihrm Zimmer zu schaffen. Sie soll nur für diesen spezifischen Zweck und wie in thisem Handbuch beschrieben, benutzt werden.

WARNING

• Niemals Benzin oder andere entzündbare Flüssigkeiten in der Höhe der Klimaanlage anwenden oder aufbewahren. Dies ist sehr gefährlich. Dazu keine Schaltgeräte, die keinen Schutz IPX1 (Schutz gegen senkrechten Wasseranfall) haben, unter der Einheit installmenten.
• Der Hersteller übernimmt keinerlei Verantwortung in den Fällen, in denen die Sicherheits- und Unfallverhütungs-Vorschriften nicht beachtet werden.

VORSICHT

Weder dem Stromversorgungs-Hauptschalter noch dem Gerästecker benutzen, um das Klimagerät ein/auszuschalten.
Immer die ON/OFF-Taste benutzen.
- Niemals Gegenstände in die Klimaanlage hineinstecken. Es ist sehr gefährlich, da sich der Ventilator mit hoher Geschwindigkeit dreht.
- Kinder nicht mit der Klimaanlage speilen{lassen.
- Das Zimmer nicht zu stark abkühlen, wenn sich darin keine Kinder oder Kranke aufhalten.

WICHTIGE HINWEISE

INNENEINHEIT (NUR FÜR DAS MODELL DER ABBILDUNG)

AUBENEINHEIT

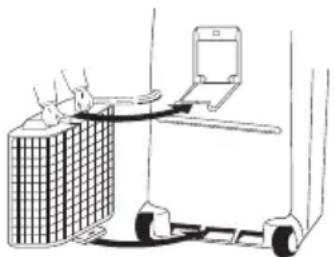

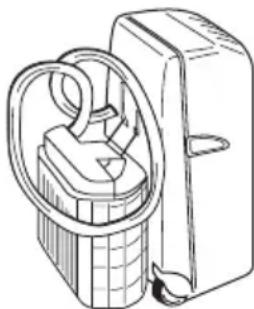

1.Um das Klimagerät bequem zu bewegen, die AuBeneinheit an die Kupplung auf der Rückseite der Inneneinheit hangen. Scharfes Abnicken oder Quetschen des Schlauches vermeiden.
2.Um die AuBeneinheit zu bewegen, sie am Griff fassen (nie am Schlauch).
3.Die AuBeneinheit muß nie aus dem Fenster am Schlauch beumeln.
4. Wenn Sie die AuBeneinheit nach dem Betrieb wieder ins Hause bringen, setzen Sie das eventuelle Kondenswasser aus, indem man die Einheit neigt.

BEGRENZUNG DES
ERHOHUNGSSUNTERSCHIEDS

Das Klimagerät besteht aus zwei Einheiten, die unterinander durch einen Schlauch verbunden sind. Die Inneneinheit in den zu klimatisierenden Raum, besoin ein Fenster, eine Balkonstür oder eine Außenwand stellen. Die Außeneneinheit, die die Wärme- und Kondenswasser-Beseitigung erlaubt, hinaus auf das Fensterbrett, auf den Balkon stellen, oder sie an die Wand hangen.

TYP A

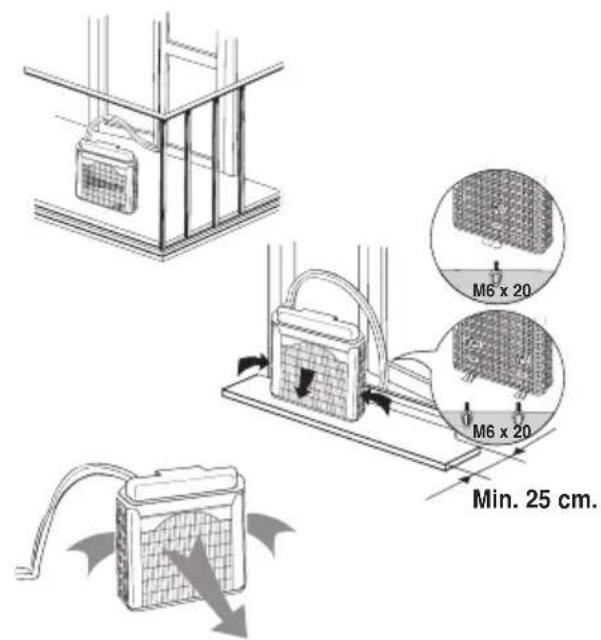

POSITION DER AUBENEINHEIT

Die AuBeneinheit muß immer stehen und gut nivelliert sein. Vergewissern Sie sich, daß kein Gegenstand den Luftumlauf hindert. Ein überstehender kleiner Fuß auf der Rückseite der Einheit sichert einen Kleinstabstand von der Wand (3 cm.). Sie sollen einen Mindestabstand von cm. 15 (seitlich) und cm. 80 (stirnseitig) zwischen der Einheit und eventuellen Wänden schaffen.

AUFSTELLUNG TYP A

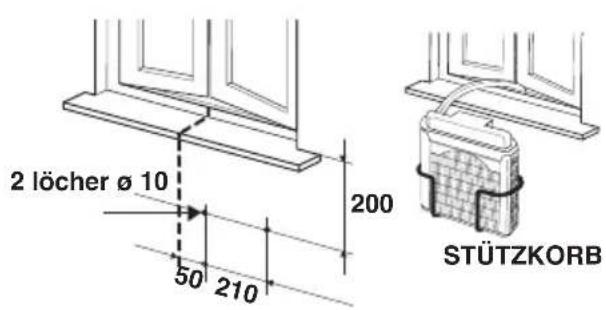

Wenn es einen Balkon oder ein tiefes Fensterbrett vom min.25 cm. gibt, konnen Sie die AuBeneinheit dahin stellen. Es wird empfohlen, den kleinen Fuß der Einheit dem Fensterbrett durch einen Spreizdüber M6x20 aufzuschrauben. Den Schlauch zwischen den Flugeln der Tur durchstecken. Die Flugel sollen angeleht bleiben.

TYP B

AUFSTELLUNG TYP B (MIT STÜTZKORB)

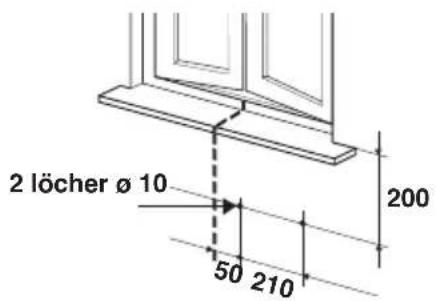

1. Den Stutzkorb an der Wand unter dem Fensterbrett befestigen.
2. Die Einheit in den Korb stellen und vergewissemn Sie sich, daß sie nicht geneigt ist.

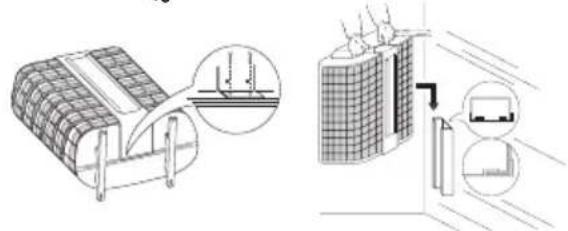

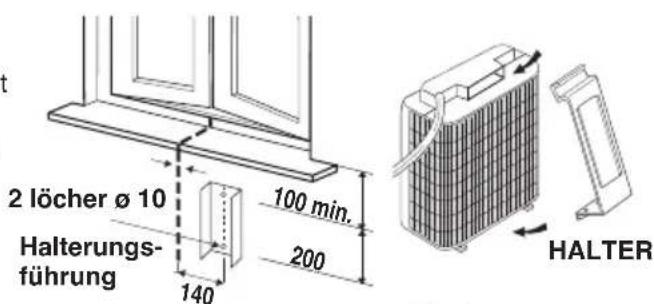

AUFSTELLUNG TYP C (MIT HALTER)

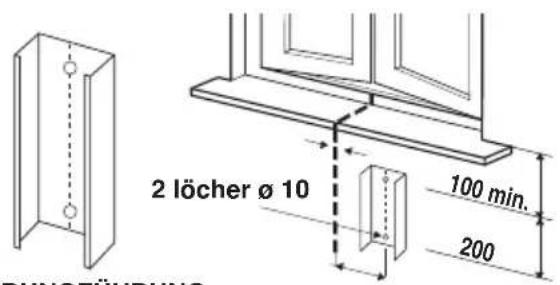

1. Den Halterungsführung an der Wand unter dem Fensterbrett befestigen.
2. Den Halter in den AuBeneinheitsgriff einsetzen und die Einheit umwenden (sieh das Bild).
3. Den Halter auf den Rand der Einheit mit den Schrauben befestigen.
4. Den auf der Einheit befestigte Halter an die Wand einsetzen. Die Einheit muß nicht geneigt sein.

TYP C

BENUTZUNG DER FERNBEDIENUNG

EINSETZEN DER BATTERIEN

Die Abdeckung auf der Rückseite der Direkt bertragung entfernen steuern und berpr fend, daß DIP-SCHALTER wie in Abbildung aufgestellt ist:

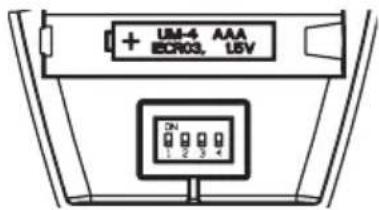

Zwei Batterien von 1,5 V-DC Art AAA alkaline einsetzen. Die Pole, wie auf der Fernbedienung angegeben, beachten.Die Uhrzeitanzeige auf dem Bildschirm blinkt. Drucken Sie die Taste SEL TYPE.
Die mittlere Betriebsdauer der Batterien ist 6 Monate. Sie hangt davon ab, wie oft die Fernbedienung benutz wird. Die Batterien bei längerer Nichtbenutzung der Fernbedienung (mehr als 1 Monat) Herausnahmen. Die Batterien auswechseln, wenn die Leuchtanzeige zur Signalübetragung von der Fernbedienung nicht blinkt oder, wenn das Klimagerät auf die Fernbedienungsbefehn nicht reagiert.
Die Batterien der Fernbedienung enthalten verunreinigen Substanzen. Die erschöpfte Batterien sollen gemäß der ortlichen Vorschriften beseitigt werden.

WAHLSCHALTER DES TEMPERATURSENSORS

• Unter Normalbedingungen wird die Raumtemperatur vom Temperatursensor in der Fernbedienung ermittelt und kontrolliert (auf dem Bildschirm erscheidt das FEEL-Symbol). Diese Funktion erlaubt die Beste Raumtemperatur zu haben, weil die Fernbedienung die Temperatur von dem Platz überträgt, wo Sie sich befinden. Darum, indem Sie diese Funktion benutzen, muß die Fernbedienung immer auf dem Klimagerätrichten werden.
• Man kann den Temperatursensor durch Druck auf die FEEL-Taste ausschalten. In dem Fall erlischt das entsprechende Symbol auf dem Bildschirm und der Sensor im Innern des Geräts wird eingeschaltet.

ANMERKUNG

Die Fernbedienung überträgt bei jedem Tastendruck und automatisch alle 5 Minuten ein Signal mit der Raumtemperatur. Wenn das Gerät aus irgendem Grund nicht das Signal von der Fernbedienung empfängt, verwendet die Klimaanlage zur Überwachung der Raumtemperatur den Sensor im Gerät. In solchen Fällen kann die Temperatur in der Nähe der Fernbedienung von der in der Umgebung des Geräts abweichen.

BETRIEBSWEISE MIT FERNBEDIENUNG

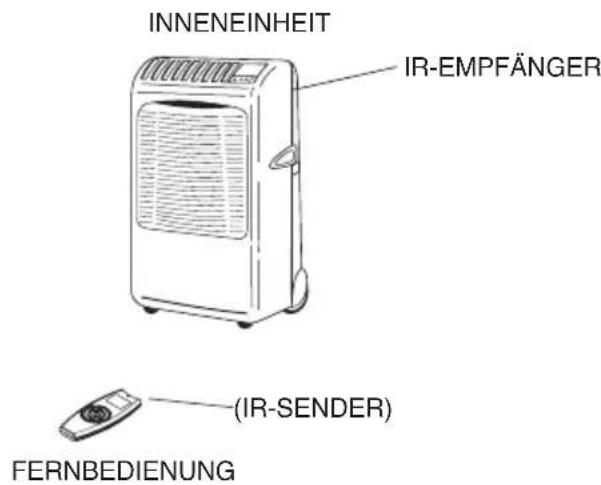

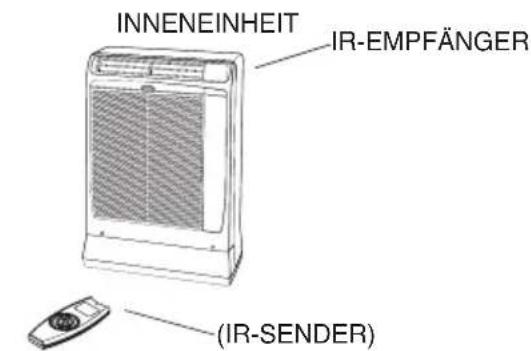

Der IR-Sender der Fernbedienung auf den Empfänger auf dem Klimagerätrichten.

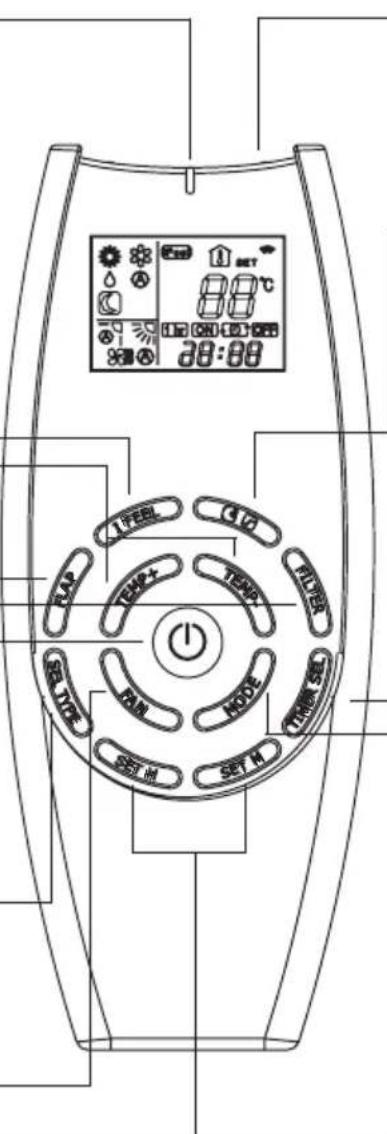

FERNBEDIENUNG

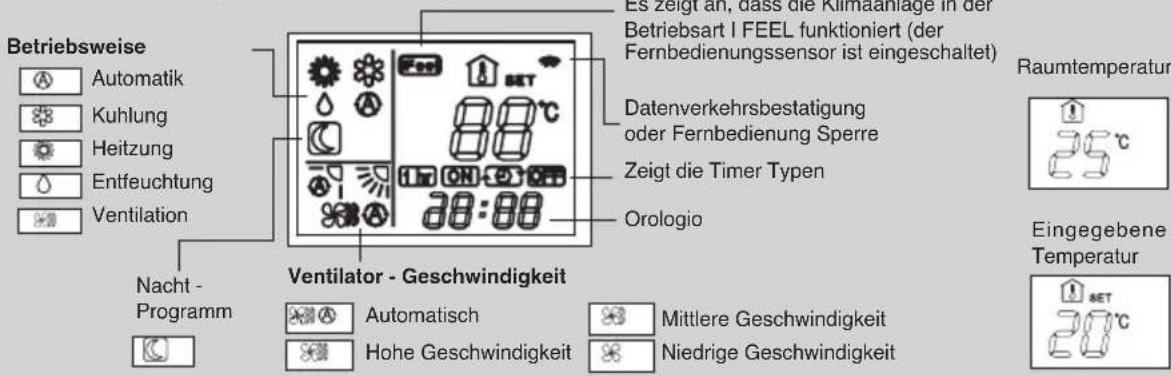

Zeigt Informationen an, wenn die Fernbedienung in Betrieb ist.

ANZEIGE

SENSOR

Ein Temperatursensor im Innern der Fernbedienung miBt die Raumtemperatur.

WAHLSCHALTER DES

TEMPERATURSENSORS

Drücken Sie die Taste I FEEL, um die Einstellung des eingeschalteten Temperatursensors zu verändern (von Fernbedienung auf KLimaanlage und umgekehrt).

TEMPERATURWAHLTASTEN

TEMP- (kälter)
These Taste zur Senkung der gewährten Temperatur drucken.

TEMP ^+ (warmer)
These Taste zur Erhohung der gewahnten
Temperatur drucken.

INAKTIVE TASTEN

TASTE ON/OFF (ein/aus)

These Tastes dient zum Ein- und Ausschalten des Klimagerats.

TASTE "SEL TYPE"

Drücken Sie diese Taste, um die folgende Funktionen zu wahlen:
- Einstellung der Uhr
- Timer ON/OFF Einstellung
Für Einzelheiten siehe Beispiel "EINSTELLUNG DER UHR" und "TIMER EINSTELLUNG".

TASTE "FAN"

(Ventilator-Geschwindigkeit)

Die Ventilator-Geschwindigkeit wird automatisch vom Mikroprozessor gewählt.

Hohe Ventilator-Geschwindigkeit.

MittlererVentilator-Geschwindigkeit.

NiedrigeVentilator-Geschwindigkeit.

TASTEN: EINSTELLUNG DER UHR UND EINGABE DER TIMERZEIT

Durch Drucken der Taste "Program" wird die Einstellung aktiviert. Für Einzelheiten siehe Beispiel "EINSTELLUNG DER UHR" und "TIMER EINSTELLUNG".

SENDER

Wenn die Fernbedienungs-Tasten gedrück werden, leuchtet die Lampe auf dem Display auf, um die Einstellungenänderungen des Klimagerates überzutragen.

TASTE "NIGHT" (Nacht-Programm)

Wegen Einzelheiten siehe "Nacht-Programm".
Wird diese Taste in der Betriebsweise KÜHLUNG, oder ENTFEUCHTUNG gedrückt, erscheint das Zeichnen auf dem Display. Der Mikroprozessor der Fernbedienung reguliert die gewährte Temperatur in energisparender Weise.

TASTE "TIMER SEL" (Timereinstellung)

Indem Sie die Taste TIMER drucken wird auf dem Display dad Verfahren aktiviert, um die ON/OFF Timer Einstellung. Für Einzelheiten siehe Beispiel "TIMER EINSTELLUNG".

BETRIEBSWEISE TASTE

These Tastes drucken, um die Betriebsweise des Klimagerates zuändern.

Wird die Position "Automatic" eingestellt, wählt der Mikroprozessor zwischen Kuhlung und Hezung aufgrund des Unterschieds zwischen der Raumtemperatur und der auf der Fernbedienung eingestillten Temperatur.

Das Klimagerät erwart den Raum.

Das Klimagerät senkt die Raumfeuchte.

Das Klimagerat kuhl die Luft und senkt die Raumtemperatur.

Das Klimagerat Funktioniert nur als Ventilator.

EINSTELLUNG DER UHR

1. Die Taste SEL TYPE dreimal drucken. Die Stundenangabe beginnt zu blinken.
2. Die Taste SET H solange drucken, bis die gewünschte Stunde angezeigt wird. Die Taste SET M solange drucken, bis die gewünschten Minuten angezeigt werden. Die Stundenanzeige auf dem Display hört nach 10 Sekunden automatisch zublinken auf.

KÜHLUNG

ANMERKUNG

Nachprüfen, daß die Einheit an die Stromversorgung verbunden ist und die STANDBY Anzeige aufgeleucht ist.

1. Die Taste MODE (Betriebsweise) drucken, bis das Zeichnen KUHLUNG auf dem Display erscheint.
2. Die Taste ON/OFF drucken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP + / - drucken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16^ minimum und 32^ maximum).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWAHLTEN TEMPERATUREDIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

1. Die Taste FAN drücken, um die Ventilator-Geschwindigkeit einzugeben.

HEIZUNG

1. Die Taste MODE (Betriebsweise) drucken, bis das Zeichnen HEIZUNG auf dem Display erscheint.
2. Die Taste ON/OFF drucken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEM+/-, drucken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C minimum und 32 °C maximum).

DER GEWAHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWAHLTEN TEMPERATUREDIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

1. Die Taste FAN drücken, um die Ventilator-Geschwindigkeit einzugeben.

ANMERKUNG

Wird die Funktion "Heizung" gewählt, lauft der Ventilator der Inneneinheit haeltet, um einen Kaltluftstrom zu vermeiden. Die Ventilator-Drehzahl nimmt erst zu, wenn der Wärmeaustauscher der Inneneinheit warm genug ist. Wahrend these Vorgangs leuchtet die STANBY-Anzeige auf.

ABTAUNG DER KONDENSATOREINHEIT (AUBENEINHEIT) "STANDBY"

Wenn die Außentemperatur unter 0^ absinkt, verminderiert Eisdilbung auf der Kondensatorenheit die Heizleistung. In thisem Fall schaltet der Mikroprozessor auf Abtaubetrieb und der Ventilator bleibt stehen. Die STANDBY-Anzeige leuchtet während des Abtauvorgangs. Je nach Raum-und Außentemperatur arbeitet das Gerät nach einigen Minuten wieder.

BETRIEB UND LEISTUNG EINES SYSTEMS IN WÄRMEPUMPEN-AUSFUHRUNG

Ein Klimagerät in Wärmpumpen-Ausführung heizt den Raum, indem es der Außenluft Wärme entzieht. Wenn die Außentemperatur unter 0^ absinkt, kann sich die Leistung des Gerätes vermindern.

Wird der gewünschte Temperaturwert mit einem Klimagerät nicht erreicht, muß ein weiteres Klimagerät verwendet werden.

AUTOMATISCHER BETRIEB

1. Die Taste MODE (Betriebsweise) drucken, bis das Zeichnen AUTOMATIK auf dem Display erscheint.
2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP, drücken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C minimum und 32 °C maximum).

DER GEWÄHLTE TEMPERATUREWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWAHLTEN TEMPERATUREDIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

Das Klimagerät wählt automatisch zwischen Heizung und Kuhlung (bzw. umgekehrt), so daß die gewährte Temperatur ständig gehalten wird.

1. Die Taste FAN drücken, um die Ventilator-Geschwindigkeit einzugeben.

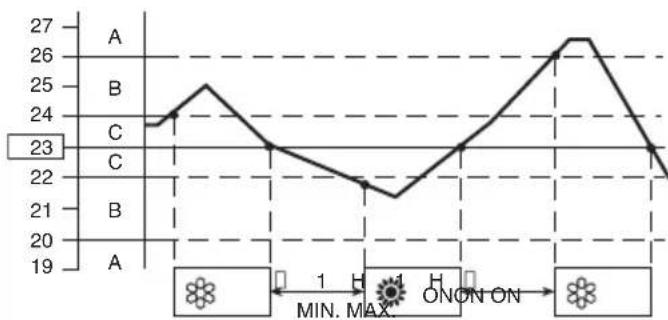

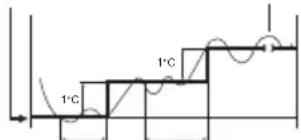

Beispiel eines Betetriebsschema in (Auto) Betriebsweise mit einer eingestellen Raumtemperatur von 23^ .

HINWEIS

Das Klimagerät wechselt die Betriebsweise (von kalt auf warm oder umgekehrt) je nach dem welcher Fall auftritt:

• BEREICH A:ändert, wenn die temperatur mindestens 3^ von der auf der Fernbedienung eingegebenen temperatur variiert.
• BEREICH B:ändert nach einer stunde nach dem der kompressor gestoppt wurde, wenn die temperatur mindestens 1^ von der auf der Fernbedienung eingegebenen temperatur variiert.
• BEREICH C:ändert nie, wenn die temperatur nicht mindestens mehr als 1^ gegen Über der auf der Fernbedienung eingegebenen temperatur variiert.

ENTFEUCHTUNG

1. Die Taste MODE (Betriebsweise) drucken, bis das Zeichnen ENTFEUCHTUNG auf dem Display erscheint.
2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP + / - drucken, um die Raumtemperatur einzugeben (Der Einstellungsbereich liegt zwischen 32 ^ C Maximum und 16^ Minimum).

Jetzt führt das Gerät das ON/OFF Programm automatisch aus.

ANMERKUNG: Die eingestellte Raumtemperatur konne senken.

DER GEWÄHLTE TEMPERATURE WERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWAHLTEN TEMPERATUREDIE RAUMTEMPERATUR WIRD WIEDER ANGEZEIGT.

ANMERKUNG

Wahlen Sie die Funktion "Entfeuchtung", wenn Sie die Raumluftfeuche senken wollen.
- Wenn die Funktion "Entfeuchtung" gewählt wird, lauft der Ventilator mit automatisch Geschwindigkeit oder anhalt, um nicht zu zu kühlen.
Die Funktion "Entfeuchtung" darf bei einer Innentemperatur unter 15^ nicht gewählt werden!.

VENTILATION

Will man lediglich die Luft im Zimmer umwalzen, ohne die Temperatur zu verändern, ist wie folgt zu verfahren:

1. Die Taste ON/OFF einmal drücken und das Klimagerät in Betrieb setzen.
2. Die Taste MODE (Betriebsweise) drucken, bis nur das Ventilationssymbol angezeigt wird.

WAHL DER VENTILATOR-GESCHWINDIGKEIT

AUTOMATIK

Mit der Taste FAN die Position "AUTO" eingeben. Der Mikroprozessor wird automatisch die Ventilator-Geschwindigkeit kontrollieren. Beim Anlauf des Klimagerats wird der Unterschied zwischen Raumtemperatur und eingebener Temperatur vom Temperatur-Sensor gemessen und zum Mikroprozessor übertragen, welcher automatisch die geeigneste Ventilator-Geschwindigkeit wählt.

UNTERSCHIED ZWISCHEN VENTILATOR RAUMTEMPERATUR UND GESCHWINDIGKEIT EINGEGBENER TEMPERATUR
Kühlung 2 °C und mehr Höchste
und Entfeuchtung	Zwischen 2 u. 1 °C	Mittlere
	Weniger als 1 °C Niedrige
Heizung	2 °C und mehr Höchste
	Weniger als 2 °C Mittlere

ANMERKUNG

Die in der Liste genommen Werte beziehen sich auf das Klimagerät, wenn der Sensor der Fernbedienung aktiviert wurde. (Siehe "WAHLSCHALTER DES TEMPERATURSENSORS").

Die Werte können sich ein wenigerändern, wenn der Sensor der Inneneinheit aktiviert wird.

Die automatische Geschwindigkeit ist nicht verfuegbar im Ventilationsmodus.

MANUELL

Zur manuellen Einstellung der Ventilator-Geschwindigkeit die Taste FAN betätigten und die gewünschte Geschwindigkeit wahren.

Hohe

Geschwindigkeit

Mittlere

Geschwindigkeit

Niedrige

Geschwindigkeit

Nacht-PROGRAMM

• Das Nacht-Programm dient zum Energiesparen.
• Die Taste MODE drücken, um Kuhlung, Entfeuchtung oder Heizung einzustellen.
• Die Taste NIGHT drücken.
• Das Symbol ① erscheint auf dem Display. Zum Löschen desselben nochmals die Taste NIGHT drücken.

Was ist das Nacht-Programm?

Zu Beginn kühlt oder heizt das Klimagerät den Raum bis zur eingegebenen Temperatur dann hält es an. Nach ca. 1 Stunde wird die eingegebene Temperatur automatisch wie folgt verändert (siehe graphische Darstellungen).

BETRIEBSWEISE ÄNDERUNG DER EINGEGBENEN TEMPERATUR

Heizung Senkung um 1°C

Kuhlung und Entfeuchtung Erhöhung um 1 °C

Das Klimagerät arbeitet bis zur Erreichung der eingebeken Temperatur, dann bleibt es stehen. Nach ca. 1 Stunde wird die eingegebene Temperatur erneut um 1^ in der Kuhlphase erhöht und um 1^ in der Heizphase gesenkt. Auf diese Weise wird Energie gespart, ohne auf den nachtlichen Komfort im Raum verzachten zu müssen.

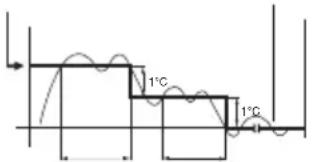

KÜHLUNG UND ENTFEUCHTUNG

Eingegebene Temperatur Raumtemperatur

1 Stunde 1 Stunde ZEIT

HEIZUNG
Eingegebene Temperatur Raumtemperatur
1 Stunde 1 Stunde ZEIT

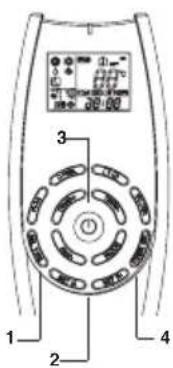

ZEITSCHALTUHR - EINSTELLUNG

A) WIE DIE EINSCHALT-UHRZEIT EINZUSTELLEN IST (ON)

1. Nur einmal die Taste SEL TYPE drucken. Die Anzeige ON und die Uhrzeit beginnen zu blinken.
2. Die Taste SET H solange drucken, bis die gewünschte Stunde angezeigt wird. Die Taste SET M solange drucken, bis die gewünschten Minuten angezeigt werden. Die Anzeige auf dem Display zeigt die laufende Zeit wieder nach 10 Sekunden an.
3. Die Taste ON/OFF drucken, um das Klimagerat zu starten.
4. Die Taste TIMER SEL viermal drucken, um den Timer auf die Funktion "ON TIME" einzustellen. (Start).
   B) WIE DIE AUSSCHALT-UHRZEIT EINZUSTELLLEN IST (OFF)
5. Zweimal die Taste SEL TYPE drucken. Die Anzeige OFF und die Zeitanzeige beginnen zu,GLken.
6. Die Taste SET H solange drucken, bis die gewünschte Stunde angezeigt wird. Die Taste SET M solange drucken, bis die gewünschten Minuten angezeigt werden. Die Anzeige auf dem Display zeigt nach 10 Sekunden wieder die laufende Zeit an.
7. Die Taste ON/OFF drucken, um das Klimagerat zu starten.
8. Die Taste TIMER SEL drucken, um den Timer auf die Funktion "OFF TIME" (Ausschalten) einzustellen.

C) WIE DAS TAGES-PROGRAMM EINSCHALTEN/AUSSCHALTEN (ODER UMGEKEHRT) EINZUSTELLLEN IST

1. Den Timer wie unter den Punkten "A" und "B" beschreiben einstellen.
2. Die Taste ON/OFF drucken, um das Klimagerat zu starten.
3. Die Taste TIMER SEL dreimal drücken, um das Programm des Timers eingeschaltet/ausgeschaltet, oder umgekehrt, einzustellen.

ANMERKUNG

Nach der Timereinstellung die Taste SEL TYPE drücken, um die eingegebene Ein/Aus-Uhrzeit zu kontrollieren.

1-STUNDE TIMER-EINSTELLUNG

Durch diese Einstellung lauft das Klimagerät eine Stunde lang,.SE es, daß es ein- oder ausgeschaltet ist.

TIMER-EINSTELLUNG.

• Betätigten Sie 4 mal die Taste TIMER SEL. Dann entscheid auf der Anzeige das Symbol 1-STUNDE TIMER.
  1-STUNDE TIMER-EINSTELLUNGS- LOESCHEN.
  Die Taste ON/OFF zum Ausschalten des Klimagerates drucken.
  Warten, bis das Klimagerät ausgeschaltet ist.
• Nochmals die Taste ON/OFF zum Wiedereinschalten des Klimagerates drucken.

LUFTSTROM-EINSTELLUNG

VERTIKAL

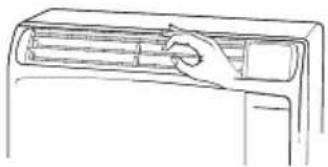

Fassen Sie die Klappe und drehen Sie sie nach oben oder nach unter.

HORIZONTAL

Der Luftstrom kann horizontal eingestellt werden, indem die vertikalen Luftleitlamellen nach links oder rechts gestellt werden, wie auf{nachsten Abbildung gezeigt ist.

VORSICHT

Während der Kühlung oder Entfeuchtung, besonders mit großem Feuchtgkeitsgehalt im Raum, stellen Sie die vertikalen Luftleitlamellen stirnseitig ein. Wenn die Luftleitlamellen außerst nach links oder nach rechts gestellt werden, konnten sich Kondenswasser und Tropfen auf dem Luftauslaufgitter bilden.

BETRIEBSWEISE OHNE FERNBEDIENUNG

Wenn die Fernbedienung nicht Funktioniert oder verloren ging, wie folgt vorgehen:

1. KLIMAGERAT AUBER BETRIEB

Wenn Sie das Klimagerät in Betrieb setzen wollen, ist die BETRIEBSTASTE zu drücken, um die gewünschte Funktion auszuwahlen:

• COOL oder HEAT für die Wärmepumpe Modelle
  COOL fur die nur Kuhlung Modelle

ANMERKUNG

Das Klimagerät wird mit der Hohe Ventilator-Geschwindigkeit einschalten.

Die Temperatur-Einstellung wird 25^ für die Kuhlung Betriebsweise und 21^ für die Heizung Betriebsweise sein.

2. KLIMAGERAT IN BETRIEB

Wollen Sie das Klimagerät abstellen, ist die BETRIEB-STASTE zu drucken, bis zum Ausschalten der OPERATIONS Anzeige.

ANMERKUNG

Stromunterbrechung während des Betriebs.

Beim Auftreten einer Stromunterbrechung hält das Klimagerät an. Wir die Versorgung wiederhergestellt, schaltet sich nicht das Klimagerät nach 3 minutes automatisch wieder ein.

PFLEGE UND WARTUNG

VORSICHT

Vor Beginn der Reinigungs- und Wartungsvorgänge ist die Klimaanlage abzuschalten und der Stecker aus der Steckdose zuziehen.

AUBENEINHEIT MIT ABDECKUNG

• Einige Metallkanten und die Luftleitlamellen des Kondensatorbauteiles sind scharf. Diese Teile sind daher mit großer Sorgfalt zu reinigen.
  Periodisch soll die AuBeneinheit vom Flugstaub auf der Kondensatoberflache durch Abbürsten oder Abwaschen gereinigt werden.
• Das Kondensatorbauteil und andere Komponenten der AuBeneinheit müssen periodisch gereinigt werden. Befragen Sie den Handler oder den Kundendienst.

INNENEINHEIT

Zum Reinigen kein Wasser auf die Einheit goiben. Sie konnten die inneren Komponenten beschädigen oder einen Kurzschluß verursachen.
- Keine Lösungsmittel oder angreifende chemische Zusammensetzungen verwenden. Die Kunststoffhülle nicht mit freiem Wasser abreiben.

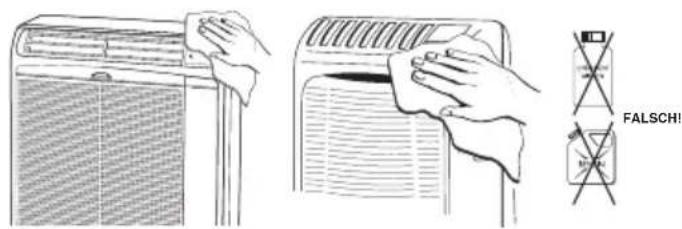

Reinigung des Gehäuses und des Gitters

Das Gehäuse und Gitter der Inneneinheit mit der Staubsaugerbürste reinigen oder mit einem weichen, sauberen Tuch abreiben. Wenn diese Teile Flecken aufweisen, ein feuchtes, sauberes Tuch benutzen. Bei der Reinigung des Gitters ist darauf zu achtenden die Saugkappen durch zu starkes Drucken nicht aus ihrem SitzGLEiten.

LUFTFILTER

Der Luftfilter muß weniger stens einmal alle 2 Betriebswochen überprüft und gereinigt werden. Der Betrieb mit schmutzigen oder verstoptfen Filtern kann die Leistung des Klimagerates verkleinern. Der Filter ist hinter den Luftansauggrill angebracht und wird nach oben herausgeziehen.

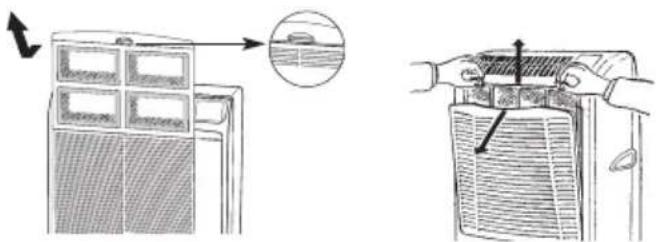

WIE DER FILTER ABZUNEHMEN IST

FILTERREINIGUNG

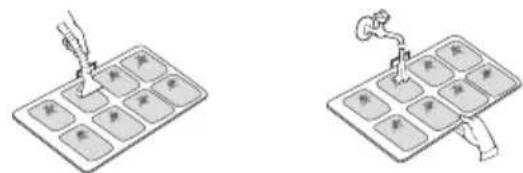

Den Filter mit einem Staubsauger reinigen. Ist öliger Staub vorhanden, ist der Filter mit lauwarmen Seifenwasser zu waschen, zu spulen und trocknen zu halten.

TRANSPORT

Das Gerät nur senkrecht transportieren. Falls dies nicht möglich ist, das Gerät auf eine Seite legen. So bald wie möglich das Gerät senkrecht wiederstellen. 10 Minuten warten, bevors in Betriebsart "Kühlung" gebraucht wird.

LAGERUNG

Falls die Klimaanlage für eine langere Zeit nicht benutzt werden soll, sind die Filter zu reinigen und das Kondenswasser der innereren Einheit durch Betätigung der hinteren Ablaßhöse abzulassen. Der Schlauch ist nicht abzutrennen. Sollte es unumganglich sein, sind die beiden offen den Halften der Schnellanschlüsse mit den Kunststoffdeckeln, die als Ausstattung mitgeliefert wurden, zu schützen. Sie sind mit einem Maulschlüssel fest anzuziehen. Keine schweren Gegenstände auf die obere Platte legen und das Gerät möglichst mit einer Kunststofflie abdecken.

KONDENSWASSERFLUBROHR

ZUBEHOrTEILE (AUF ANFRAGE)

ZUSATZlicher AUBENEINHEIT STUTZKORB ODER HALTERUNGSFUHRUNG KIT

Wenn man das Klimagerät in mehreren Zimmer brauchen will, ist es möglich mehrere Stützkorbe oder Halterungsführungen für die Installation der AuBeneinheit kaufen

STUTZKORB

HALTERUNGFUHRUNG

LUFTFILTER (NUR FÜR DAS MODELL DER ABBILDUNG)

• Lesen Sie diese Anleitung bevor Sie mit der Austauscharbeit beginnen.
• Dieser Luftfilter wirkt als Staubsammler und Deodorant.

ANMERKUNG

1. Dieser Karton enthalt einen Luftfilter, eine feder und ein Schild "color gauge for filter replacement".
   2.Den Beutel unmittelbar vor der Installation des Luftfilters öffnen. Andernfalls kann die Deodorantwirkung und die Haltbarkeit des Filters Schadennehmen.

1 Filterinstallation:

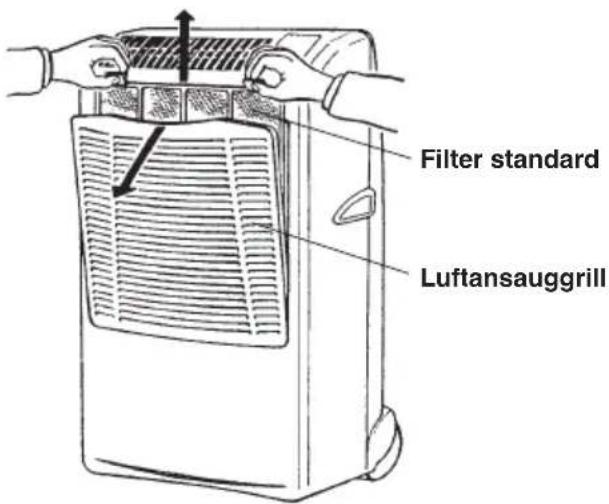

Die Luftansauggrill öffnen und den Standard Filter entfern. Das Schild "color gauge for filter replacement" an eine sichtbare Stelle stecken (im Kontrollpanel Deckel)

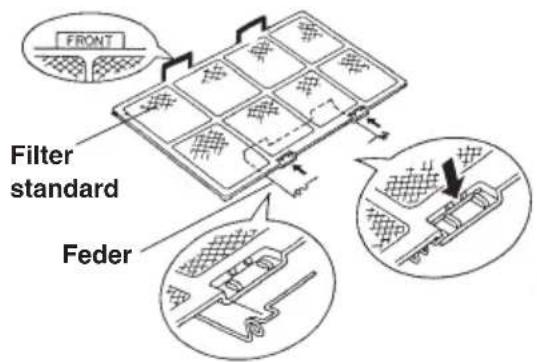

2 Die Feder am Standard Filter befestigen:

Die Feder von der Rückseite im Luftfilter einhacken und auf der Seite mit der Markierung "FRONT" in die Nute einrasten halten (ein normaler Schraubenzieher erreichert das Einsetzen).

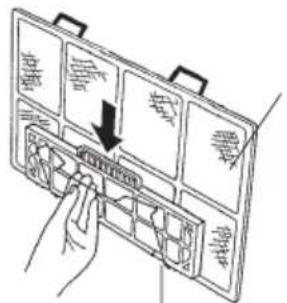

3 Den Luftfilter mit der in Schritt 2iben befestigen Feder am Standard filter befestigen

4 Den Standard Filter mit der Markierung "FRONT" zu ihren einlagen und die Luftansauggrill schreiben.

Austausch des Luftfilters

• Der Luftfilter ist ein Einwegfilter.
• Den Filterrahmen und die Feder nicht wegwerfen.
• Der alte Filter kann auch nach Reinigung nicht wiederverwendet werden.
• Kaufen Sie den Austauschfilter bei ihrem{nachsten Handler.
  Die Verschmutzungsgrad mindestens alle zwei Wochen prufen und den Filter austauschen, wenn er so schmutzig wie die Farbe des S Childes "color gauge for filter replacement" ist

"Luftfilter"

Feder Seite: schwarz (Deodorant Filter)

Filter Standard

RATSCHLAGE FÜR HÖCHSTEN KOMPORT UND NIEDRIGSTEN VERBRAUCH

VERMEIDEN SIE:

• Den Luftzufuhr und Luftansauggrill der Einheit zu versperren. Sind diese nicht frei, arbeitet die Einheit nicht einwandfrei und konnte Schaden erleiden.
• Notfalls Sonnenschutz benutzen oder Vorhänge zuziehen, um Sonnenbestrahlung des Raumes zu verhindern.

ÜBERPRUFeN SIE:

• Daß der Luftfilter immer sauber ist. Ein schmutziger Filter vermindert den Luftdurchlauf und setzen die Leistung der Einheit herab.
• Daß Fenster und Türen geschlossen sind, um das Eindringen nicht konditionierter Luft zu vermeiden.

FESTSTELLUNG UND BEHEBUNG VON BETRIEBSSTÖRUNGEN

WARNING

Der Gebrauch von mobilen Telefonen muß in der Nähde des Klimagerates vermieden werden, weil sie beim Betrieb des Gerätes Störungen verursachen können. Im Falle einer Betriebsstörung (Die Betriebslampe OPERATION leuchtet, aber die Außenbeneinheit lauft nicht) schalten Sie die Stromversorgung für 60 Sekunden am Hauptschalter oder durch Ziehen des Steckers ab und schalten das Gerät anschließend wieder ein.
Die blinkende Betriebslampe OPERATION und das gleichzeitige Anhalten des Klimagerates fur kurze Zeit zeigen den überflüssigen Kondenswasserabfluß an. Wenn blinkt die Betriebslampe OPERATION weiter und hält das Klimagerat endgültig an, es meint, daß die Pumpe nicht Funktioniert oder, daß das Kondenswasserabflußrohr im Verbindungsschlauch verstopt ist; auf thisem Fall soll man den Eingriff des TECHNISCHEN KUNDENDIENSTES verlangen. Im Notfall kann das Klimagerat weiterlaufen, indem es das Kondenswasser von dem rückseitigen linken Rohr in ein ziemlich kleines Behälter ausläßt, das Röhrchen ausziehen und den Stopfen entfern.
- Falls das Klimagerät nicht richtig Funktioniert, führen Sieitte die unter aufgeführten Überprüfungen durch, bevorsden technischen Kundendienst rufen. Falls die Störungbleibt, wenden Sie sich an den Handler oder den Technischen Kundendienst.

Störung: Das Klimagerät lauft überhaupt nicht.

Mogliche Ursache: 1.1.1.2.3.4.5
1. Keine Stromzufuhr.
2. Niederdruckschalter wurde ausgelost.
3. Netzspannung ist zu niedrig.
4. Betriebstaste ist ausgeschaltet (OFF).
5. Batterien in der Fernbedienung sind erschöpf.

Abhilfe:

1. Für erneute Stromzufuhr sorgen.
2. Wenden Sie sich an eine Kundendienststelle.
3. Lassen Sie sich von Ihrlem Elektriker oder Fachhändler beraten.
4. Taste ON/OFF erneut drucken.
5. Batterien auswechseln.

Störung: Das Klimagerät arbeitet nicht und die STANDBY Lampe blinkt.

Mögliche Ursache:

1. Fehlerhafter Sensor.

Abhilfe:

1. Wenden Sie sich an eine Kundendienstelle.

Störung: Die STANDBY und OPERATION Lampe blinkt, und das Klimagerät arbeitet nicht.

Mögliche Ursache:

1. Fehlerhafter Sensor.

Abhilfe:

1. Wenden Sie sich an eine Kundendienststelle.

Störung: Kompressor lauft, kommt jedoch bald zum Stillstand.

Mögliche Ursache:

1. Ein Hindernis befindet sich vor der Kondensatorschlange.

Abhilfe:

1. Hindernis entfernen.

Störung: Schlechte Kuhl- oder Heizleistung.

Mögliche Ursache:

1. Luftfilter ist schmutzig oder zugesetzt.
2. Eine Wärmequelle oder weitere Leute befinden sich im Raum.
3. Türen und/oder Fenster sind geöffnet.
4. Ein Hindernis befindet sich in der Nähe des Luftseinlasses oder -auslasseses.
5. Thermostat ist zu hoch (für Kuhlung) oder zu niedrig (für Heizung) eingestellt.
6. Außentemperatur ist zu niedrig (Wärmpumper Ausführung).
7. Entfrostungssystem arbeitet nicht (Wärmpumpe Ausführung).

Abhilfe:

1. Luftfilter reinigen, um den Luftstrom zu verbessern.
2. Die Wärmequelle möglichst abschalten.
3. Diese schließen, damit keine Wärme bzw. Kälte von außen eindringt.
4. Hindernis entfern, um einen unbehinderten Luftstrom zu gewährleisten.
5. Temperatur niedriger (bzw. hoher) einstellen.
6. Ein zweites Heizgerät einsetzen (Wärmpumper Ausführung).
7. Lassen Sie sich von Ihr dem Fachhändler beraten (Wärmpumpe Ausführung).

Störung: Knackgeräusche werden vom Klimagerät gehört.

Mögliche Ursache:

1. Beim Heiz- und Kuhlbetrieb konnen plottliche Temperaturwechsel eine Ausdehnung bzw. ein Schrumpfen von Kunststoffeilen verursachen. In einem solchen Fall werden u.U. Knackgeräusahe gehört.

Abhilfe:

1. Dies ist normal, und die Gerausche wieder aufhoren, wenn eine bestandige temperatur erreicht wird.

HINWEIS

Das gleichzeitige Blinken der 3 Kontrollampen OPERATION, TIMER und STANDBY besagt, dass die gewählte Betriebsart nicht für die Einheitverfügbar ist (A). In thisem Fall Funktioniert die Klimaanlage erst wieder nach Neueinstellung der korrekten Betriebsart.

EL PRODUCTO 3

PANEL SENALIZACIONES 3

HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EUROPÄISCHEN RICHTLINIE 2002/96/EG

Am Ende seiner Nutzeit darf these Gerat nicht zusammen mit dem Hausmull beseitigt werden.

Es darf zu den ortlichen Sammelstellen oder zu den Fachhandlern, die einen einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines elektrischen und elektronischen Gerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschrichtsmaßige Entsorgung bedingt ist. Zudem ermöglich wird die Wiederverwertung der Materialen, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt

Zur Erinnerung an die Verpflichtung, die diese Gerate getrennt zu beseitigen, ist das Produkt mit einer durchgestruchen Mülltonne gekennzeichnet.

ADVERTENCIA PARA LA ELIMINACION CORRECTA DEL PRODUCTO SEGUN ESTABLECE LA DIRECTIVA EUROPEA 2002/96/CE
