BEDIENUNGSANLEITUNG BC 4125 IIS Comfort AL-KO

AL-KO MOTORSENSEN Betriebsanleitung

11D Original-Betriebsanleitung

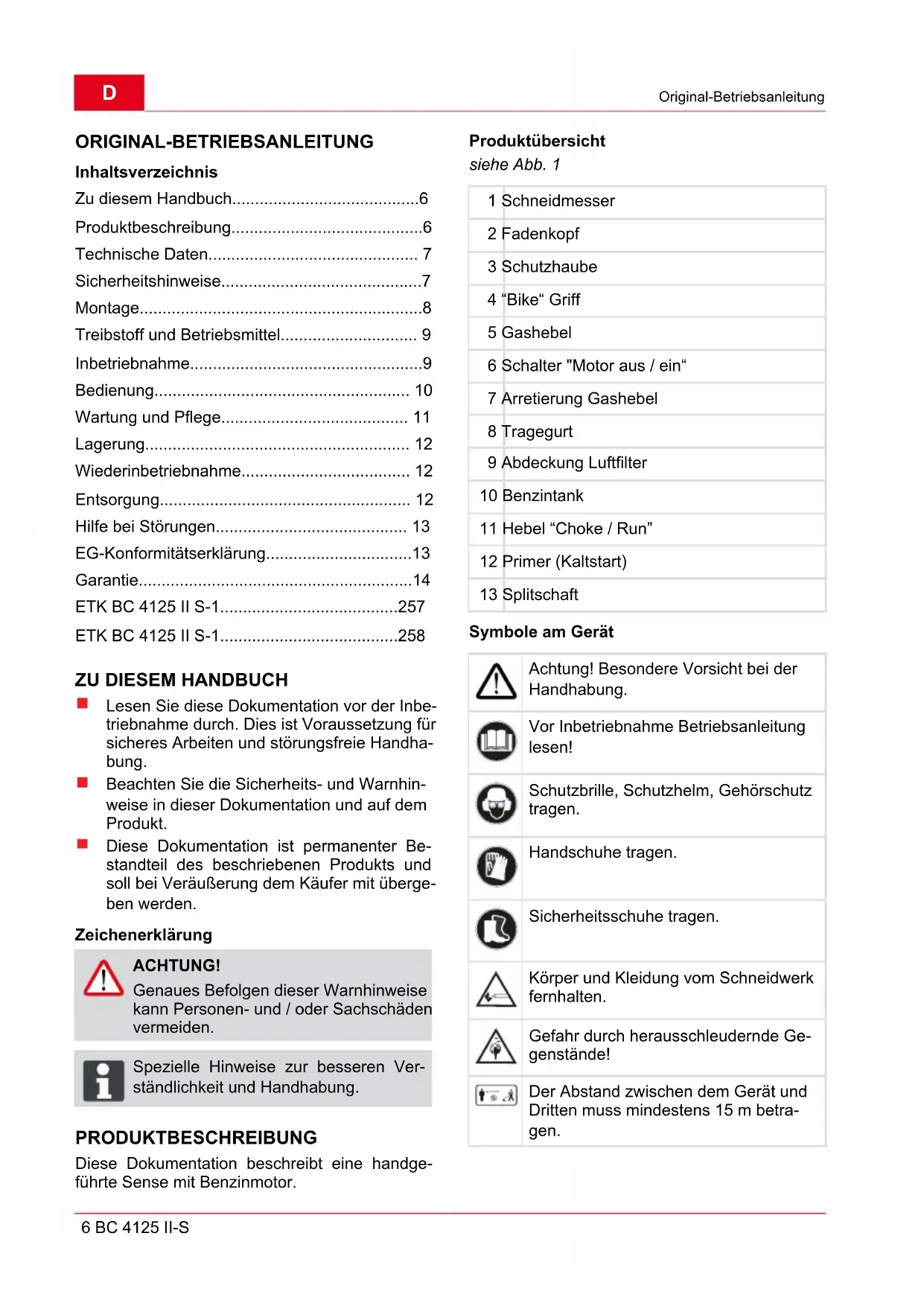

6 BC 4125 II-S ORIGINAL-BETRIEBSANLEITUNG Inhaltsverzeichnis

Produktbeschreibung6

Sicherheitshinweise7

Treibstoff und Betriebsmittel 9

Wartung und Pflege 11

Wiederinbetriebnahme 12

Hilfe bei Störungen 13

EG-Konformitätserklärung13

ETK BC 4125 II S-1257

ETK BC 4125 II S-1258

ZU DIESEM HANDBUCH Lesen Sie diese Dokumentation vor der Inbe-

triebnahme durch. Dies ist Voraussetzung für

sicheres Arbeiten und störungsfreie Handha-

Beachten Sie die Sicherheits- und Warnhin-

weise in dieser Dokumentation und auf dem

Diese Dokumentation ist permanenter Be-

standteil des beschriebenen Produkts und

soll bei Veräußerung dem Käufer mit überge-

Genaues Befolgen dieser Warnhinweise

kann Personen- und / oder Sachschäden

vermeiden. HINWEIS Spezielle Hinweise zur besseren Ver-

ständlichkeit und Handhabung.

PRODUKTBESCHREIBUNG Diese Dokumentation beschreibt eine handge-

führte Sense mit Benzinmotor.

6 Schalter "Motor aus / ein“

7 Arretierung Gashebel

Achtung! Besondere Vorsicht bei der

Vor Inbetriebnahme Betriebsanleitung

Schutzbrille, Schutzhelm, Gehörschutz

Sicherheitsschuhe tragen.

Körper und Kleidung vom Schneidwerk

Gefahr durch herausschleudernde Ge-

Der Abstand zwischen dem Gerät und

Dritten muss mindestens 15 m betra-

gen.Produktbeschreibung

Sicherheits- und Schutzeinrichtungen

Im Notfall Zündschalter auf „STOP“ schalten.

Steinschlag-Schutzschild

Schützt den Benutzer vor weggeschleuderten

Gegenständen. Das integrierte Messer kürzt den

Schneidfaden auf die zulässige Länge.

Sicherheits- und Schutzeinrichtungen

dürfen nicht außer Kraft gesetzt werden.

Über den Splitschaft können Sie die Motorsense

einfach zusammenbauen, nach dem Mähen aus-

einandernehmen und platzsparend lagern.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Trimmen und Mähen eines

Rasenbodens im privaten Bereich bestimmt. Eine

andere, darüber hinausgehende Anwendung gilt

als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

Das Gerät darf nicht im gewerblichen

Einsatz betrieben werden.

TECHNISCHE DATEN BC 4125 II Motortyp 2-Takt, luftgekühlt

Leistung 0,9 kW Trockengewicht 6,8 kg

Betriebsgewicht ohne

Zündung elektronisch

Zündkerze L8RTC Antrieb Fliehkraftkupplung

Schallleistungspegel 116 dB ± LpA 3 bdB Schalldruckpegel 102 dB Vibration ≤ 15 m/s

Fadendurchmesser 2,4 mm

Schnittbreite Faden 41 cm

Schnittbreite Blatt 25 cm

Drehzahl Motor max. 10.000 U/min

Drehzahl Motor Leer-

Zubehör Messerblatt Zubehör Fadenkopf Zubehör Tragegurt

Art. Nr. 112405 Art. Nr. 112406 Art. Nr. 462528

SICHERHEITSHINWEISE Gerät nur in technisch einwandfreiem Zu-

Sicherheits- und Schutzeinrichtungen nicht

Gerät darf mit anderen Schneidwerkzeugen

oder Anbaugeräten nicht betrieben werden.

Zweckmäßige Arbeitskleidung tragen:

Lange Hose, festes Schuhwerk, Hand-

Schutzhelm, Schutzbrille, Gehörschutz.

Beim Arbeiten auf sicheren Stand achten

Gerät nicht unter Einfluss von Alkohol, Dro-

gen oder Medikamenten bedienen.

Gerät immer beidhändig bedienen.

Griffe trocken und sauber halten.D Sicherheitshinweise

8 BC 4125 II-S Körper und Kleidung vom Schneidwerk fern-

Dritte aus dem Gefahrenbereich fernhalten.

Fremdkörper im Arbeitsbereich entfernen.

Schutzschild, Fadenkopf und Motor immer

frei von Mährückständen halten.

Beim Verlassen des Gerätes:

Stillstand des Schneidwerks abwarten

Gerät nicht unbeaufsichtigt lassen.

Kinder oder andere Personen, die die Be-

triebsanleitung nicht kennen, dürfen das Ge-

Achten Sie vor Gebrauch auf festen Sitz aller

Schrauben, Muttern und Bolzen am Gerät.

Stecken Sie den Messerschutz immer auf,

bevor sie das Gerät oder das Schneidmesser

transportieren oder lagern.

Das Gerät darf erst nach vollständiger

Montage betrieben werden.

„Bike“ Fahrradgriff montieren

1. Gummimanschette (3) über den Schaft legen.

2. Mit den vier Innensechskantschrauben (1) die

untere Klammer (2) und das Mittelstück (4)

3. Griffstange (5) in die Griffhalterung legen und

mit der oberen Klammer (6) und den vier In-

nensechskantschrauben (7) befestigen.

Schutzhaube montieren

1. Metallblättchen (2) unter die Schutzhaube (3)

2. Mit 4 Schrauben (1) am Holm fixieren.

HINWEIS Das in der Schutzhaube integrierte Mes-

ser schneidet den Schneidfaden auto-

matisch auf die optimale Länge.

Schneidmesser montieren

1. Den kleineren Schnittschutz an der Schutz-

2. Splint (8) herausziehen und Flansch (5) ent-

3. Schneidmesser (4) so auf die Mitnehmer-

scheibe (2) legen, dass die Bohrung des

Schneidmessers genau auf dem Führungs-

kreis der Mitnehmerscheibe liegt.

4. Den Flansch (5) so auf das Schneidmesser

stecken, dass die flache Seite zum Schneid-

5. Befestigungsmutter (7) auf dem Führungs-

dorn der Antriebswelle (1) festschrauben.

Dazu den Sechskantschlüssel (3) in die dafür

vorgesehene Bohrung stecken und mit dem

Schlüssel festziehen.

Achtung: Linksgewinde!

6. Die Mutter mit dem Splint sichern.

1. Splint und Flansch entfernen.

2. Sechskantschlüssel (3) in die Bohrung der

Mitnehmerscheibe (2) stecken und den Fa-

denkopf (4) auf den Führungsdorn der An-

triebswelle (1) schrauben.

Achtung: Linksgewinde!

3. Mitnehmerscheibe mit dem Sechskantschlüs-

sel arretieren, um den Fadenkopf anzuzie-

1. Feststellmutter (a -1) lösen und den Splint (a

-2) etwas herausziehen.

2. Unteren Holm mit der Schutzhaube (a -3) in

den oberen Holm stecken.

Führungsrille auf Splintseite einführen.

3. Splint wieder loslassen (b -1) und den unteren

Holm mit der Feststellmutter (b -2) fixieren.

1. Feststellmutter (c -1) lösen und den Splint (c

-2) etwas herausziehen.

2. Unteren Holm mit der Schutzhaube (d -1) aus

dem oberen Holm ziehen.

Motorsense kann platzsparend gelagert

Schultergurt einstellen

1. Schultergurt über die linke Schulter streifen.

2. Verschlusshaken in die Öse einhaken.

3. Schultergurtlänge mit einigen Schwingbewe-

gungen prüfen, ohne den Motor anzulassen.Treibstoff und Betriebsmittel

Fadenschneidkopf oder Schneidmesser

müssen parallel zum Boden verlaufen.

Während der Arbeit immer den Schul-

tergurt benutzen. Schultergurt erst nach

Motorstart im Leerlauf einhaken.

TREIBSTOFF UND BETRIEBSMITTEL Sicherheit

Brandgefahr! Benzin ist hochgradig

Benzin nur in dafür vorgesehenen Behältern

Nur im Freien tanken

Beim Tanken nicht rauchen

Den Tankverschluss bei laufendem oder hei-

ßem Motor nicht öffnen

Beschädigten Tank oder Tankverschluss

Tankdeckel immer fest schließen

Wenn Benzin ausgelaufen ist:

Zündversuche vermeiden

Vergiftungsgefahr! Motor nie in ge-

schlossenen Räumen laufen lassen.

Treibstoffgemisch herstellen

HINWEIS Nur Kraftstoff im Verhältnis 25:1 verwen-

1. Benzin und 2-Takt-Marken-Öl in einen ent-

sprechenden Behälter gemäß Tabelle geben.

2. Beide Teile gründlich mischen.

Tabelle für Treibstoff-Mischungsverhältnisse

Mischvorgang Benzin Mischöl

INBETRIEBNAHME ACHTUNG!

Vor Inbetriebnahme immer eine Sicht-

kontrolle durchführen.

Mit losem, beschädigtem oder abgenutz-

tem Schneidwerk und/oder Befestigungstei-

len darf das Gerät nicht benutzt werden.

Motorsense immer mit Schutzschild betrei-

Immer die mitgelieferte Bedienungsanleitung

des Motorenherstellers beachten

Schneidwerk vor Gebrauch auf Beschädi-

gungen oder Risse prüfen, gegebenenfalls

beschädigte oder verschlissene Teile durch

Original-Ersatzteile ersetzen.

Motor nie in geschlossenen Räumen lau-

Schneidfaden vor dem Start auf 13 cm kür-

zen, um den Motor nicht zu überlasten.

Landesspezifische Bestimmungen für die Be-

triebszeiten beachten

Starterseil immer gerade heraus ziehen.

Nicht abrupt zurückschnellen lassen.

1. Zündschalter auf Position „Start“ stellen.

2. Gashebel feststellen.

a) „Lock off“ Schalter (2) nach innen

drücken. Anschließend gleichzeitig den

Gashebel (3) und die Gashebelsperre

b) „Lock off“ Schalter loslassen. Der Gas-

hebel rastet auf Vollgas ein.

3. Startklappe (1) auf Position „CHOKE“ stellen.

4. Kraftstoffpumpe (2) 10x drücken.D Inbetriebnahme

5. Starterseil 3-4 mal gerade herausziehen, bis

der Motor hörbar und kurzzeitig zündet.

6. Nach Motorstart: Startklappe auf „RUN“ stel-

7. Startseil herausziehen bis der Motor startet.

8. Startet der Motor nicht, Schritte 1-7 wiederho-

1. Zündschalter auf „Start“ stellen.

2. Startklappe auf „RUN“ stellen.

3. Gashebel wie unter „Kaltstart“ arretieren.

4. Starterschnur maximal 6x schnell ziehen.

Der Motor springt an.

5. Gashebel voll gedrückt halten, bis der Motor

Motor springt nicht an

1. Startklappe auf Position „RUN” stellen.

2. Starterschnur 5x ziehen.

Springt der Motor wieder nicht an

1. 5 Minuten warten und anschließend nochmal

mit durchgedrücktem Gashebel probieren.

BEDIENUNG Motor während des Trimmens und Schneidens

immer im oberen Drehzahlbereich laufen lassen.

Beachten Sie die Sicherheits- und Warn-

hinweise in dieser Dokumentation und

Bei längeren Arbeiten kann es durch

Vibrationen zu Störungen an Blutgefä-

ßen oder des Nervensystems an Fin-

gern, Händen oder Handgelenken kom-

men. Einschlafen von Körperteilen, Ste-

chen, Schmerzen oder Hautveränderun-

gen können auftreten. Lassen Sie sich

bei entsprechenden Anzeichen medizi-

Fadenkopf niemals über Kniehöhe halten,

wenn das Gerät in Betrieb ist.

Niemals an einem glatten, rutschigen Hügel

oder Abhang arbeiten.

Bei Mäharbeiten am Hang immer unterhalb

der Schneidvorrichtung stehen.

Gerät niemals in der Nähe von leicht ent-

flammbaren Flüssigkeiten oder Gasen benut-

zen - Explosions- und / oder Brandgefahr!

Nach Kontakt mit einem Fremdkörper:

Gerät auf Schäden prüfen.

Personen, die mit dem Trimmer nicht vertraut

sind, sollten den Umgang bei ausgeschalte-

Rückschlag vermeiden

Verletzungsgefahr durch unkontrol-

Schneidmesser nicht in der Nähe von

festen Hindernissen benutzen.

Dichte Vegetation, junge Bäume oder Gestrüpp,

können das Schneidblatt blockieren und zum Still-

Nicht auf der Seite schneiden, zu der sich die

Vegetation neigt, sondern von der entgegen-

gesetzten Seite herangehen.

Wenn sich das Schneidblatt beim Schneiden

Motor sofort abstellen.

Gerät in die Höhe halten, damit das

Schneidblatt nicht springt oder bricht.

verfangenes Material vom Schnitt

1. Gelände überprüfen.

2. Fadenkopf in die gewünschte Höhe führen

3. Gerät mit sichelartiger Bewegung von Seite

4. Fadenkopf stets parallel zum Boden halten.

1. Gerät mit leichter Neigung nach vorne führen,

so dass er sich knapp über dem Boden be-

2. Immer vom Körper weg trimmen.

Trimmen an Zäunen und Fundamenten

Verletzungsgefahr durch unkontrol-

Schneidmesser nicht in der Nähe von

festen Hindernissen benutzen.Bedienung

1. Gerät langsam und mit Vorsicht führen, ohne

den Faden auf Hindernisse aufprallen zu las-

Trimmen um Baumstämme

1. Gerät mit Vorsicht und langsam um Baum-

stämme herum führen, so dass der Schneid-

faden die Baumrinde nicht berührt.

2. Von links nach rechts um Baumstämme mä-

3. Gras und Unkraut mit der Spitze des Fa-

dens erfassen und den Fadenkopf leicht nach

HINWEIS Trimmen an Steinmauern, Fundamen-

ten, Bäumen führt zu einem erhöhten Fa-

1. Fadenkopf im 30 Grad-Winkel nach rechts

2. Handgriff in die gewünschte Position stellen.

Verletzungsgefahr durch unkontrol-

liert hochschleudernde Fremdkörper!

Fremdkörper im Arbeitsbereich entfer-

Mähen mit Schneidemesser

Beim Mähen mit Schneidmesser wird das

Schneidmesser in einer waagrechten, bogenför-

migen Bewegung von einer Seite zur anderen ge-

Vor Einsatz des Schneidemessers zusätzlich be-

Tragegurt verwenden.

Schneidblatt auf richtige Montage überprü-

Schutzkleidung und Augenschutz tragen.

Keine Unkraut-Schneideblätter zum Schnei-

den von Gestrüpp und jungen Bäumen ein-

Nur Original Schneidmesser und Zube-

hör verwenden! Falsches Zubehör kann

zu Verletzungen und Funktionsstörun-

gen am Gerät führen!

1. Gashebel lösen und Motor im Leerlauf laufen

2. Zündschalter auf „STOP“ schalten.

Motor läuft nach Abschalten nach.

Schneidfaden verlängern

1. Motor auf Vollgas laufen lassen und den Fa-

denkopf auf den Boden tippen.

Der Faden wird automatisch verlängert.

HINWEIS Das Messer am Schutzschild kürzt den

Faden auf die zulässige Länge.

Schutzschild säubern

1. Gerät abschalten.

2. Mähreste mit einem Schraubenzieher oder

ähnlichem vorsichtig entfernen.

HINWEIS Schutzschild regelmäßig reinigen, um

ein Überhitzen des Schaftrohres zu ver-

WARTUNG UND PFLEGE Luftfilter reinigen

Gerät nie ohne Luftfilter betreiben. Luft-

filter regelmäßig reinigen. Beschädigten

1. Sternschraube entfernen, Deckel abnehmen

und Luftfilter herausnehmen.

2. Luftfilter mit Seife und Wasser reinigen. Kein

3. Luftfilter trocknen lassen.

4. Luftfilter in umgekehrter Reihenfolge ein-

Kraftstofffilter ersetzen

Gerät nie ohne Kraftstofffilter betrei-

ben. Schwere Motorschäden können die

1. Tankdeckel vollständig herausnehmen.

2. Vorhandenen Treibstoff in einen geeigneten

3. Mit einem Drahthaken Filter aus Tank ziehen.D Wartung und Pflege

4. Filter mit einer Drehungsbewegung abziehen.

Bowdenzüge einstellen

Die Bowdenzüge ihrer Motorsense sind werks-

seitig voreingestellt. Wird die Position des „Bike

Fahrradgriffs“ stark verändert, kann es zur Verlän-

gerung des Bowdenzugs und damit zur Störung

der Gashebelfunktion kommen.

Kommt das Schneidwerkzeug der Sense nach

Starten und Entriegeln der Halbgassperre nicht

zum Stillstand, muss der Bowdenzug mit der Ein-

stellschraube (1) nachgestellt werden. Anschlie-

ßend ist wieder eine korrekte Funktion des Gas-

hebels gewährleistet.

Verletzungsgefahr durch drehende

Bowdenzüge nur bei ausgeschalte-

tem Motor nachstellen.

Funktion nur bei liegender Sense

Fadenschnurmesser schärfen

1. Schneidmesser vom Schutzschild lösen.

2. Schneidmesser in einem Schraubstock be-

festigen und mit einer Flachfeile schärfen.

Nur in eine Richtung feilen!

1. Zündkerze mit Drehmoment 12-15 Nm anzie-

2. Zündkerzenstecker auf Zündkerze aufsetzen.

Der Vergaser ist ab Werk optimal eingestellt.

Brand- und Explosionsgefahr!

Gerät nicht vor offenen Flammen oder

Hitzequellen lagern.

Vor einer längeren Lagerung (über den Win-

ter) den Benzintank entleeren.

Benzintank nur im Freien entleeren.

Motor vor der Lagerung auskühlen lassen.

1. Kraftstofftank entleeren.

2. Motor starten und im Leerlauf laufen lassen

3. Motor abkühlen lassen.

4. Zündkerze mit einem Zündkerzenschlüssel

5. Einen Teelöffel 2-Takt-Öl in den Brennraum

6. Zum Verteilen des Öls im Inneren des Motors

das Starterseil mehrmals langsam ziehen.

7. Zündkerze wieder einsetzen.

8. Gerät gründlich reinigen und warten.

9. Gerät an einem kühlen, trockenen Ort lagern.

Betankte Maschine nicht in Gebäuden

aufbewahren, in denen Benzindämpfe

mit offenem Feuer oder Funken in Be-

rührung kommen können!

WIEDERINBETRIEBNAHME

1. Zündkerze entfernen.

2. Starterseil schnell durchziehen, um verblei-

bendes Öl aus der Brennkammer zu entfer-

3. Zündkerze reinigen, Elektrodenabstand über-

prüfen, bei Bedarf ersetzen.

4. Gerät zum Einsatz vorbereiten.

5. Tank mit der richtigen Kraftstoff-Ölmischung

ENTSORGUNG Ausgediente Geräte, Batterien oder

Akkus nicht über den Hausmüll ent-

Verpackung, Gerät und Zubehör sind aus

recyclingfähigen Materialien hergestellt

und entsprechend zu entsorgen.Hilfe bei Störungen

HILFE BEI STÖRUNGEN Störung Mögliche Ursache Lösung

Motor startet nicht Falscher Startverlauf Bedienungsanleitung beachten

Falsche Hebelposition am

Hebel auf RUN setzen

Verschmutzte, falsch einge-

stellte oder falsche Zündkerze

Zündkerze reinigen / einstellen

Motor startet, aber läuft nicht

Verschmutzter Treibstoff-Filter Filter ersetzen

Falsche Hebelposition am

Hebel auf RUN setzenMotor startet, aber läuft nicht

Verschmutzter Luftfilter Filter reinigen oder ersetzen

Motor läuft sprunghaft Verschmutzte, falsch einge-

stellte oder falsche Zündkerze

Zündkerze reinigen / einstellen

Übermäßig viel Rauch Falsche Treibstoffmischung Richtige Treibstoffmischung

HINWEIS Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben

können, wenden Sie sich bitte an unseren zuständigen Kundendienst.

EG-KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den An-

forderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen

Standards entspricht.

Produkt Hersteller Bevollmächtigter

BC 4125 II AL-KO Geräte GmbH Ichenhauser Str. 14

Seriennummer EU-Richtlinien Harmonisierte Normen

Schallleistungspegel

garantiert: 119 dB(A)

Konformitätsbewertung

2000 /14/EG Anhang VD Garantie

14 BC 4125 II-S GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh-

rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die

Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

beachten dieser Bedienungsanleitung

sachgemäßer Behandlung

verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

eigenmächtigen Reparaturversuchen

eigenmächtigen technischen Veränderungen

nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind

Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf

dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ-

ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers

gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.Original user instructions

Art. Nr. 112405 Art. Nr. 112406 Art. Nr. 462528

BC 4125 II AL-KO Geräte GmbH Ichenhauser Str. 14

Technische gegevens 25

Art. Nr. 112405 Art. Nr. 112406 Art. Nr. 462528

Beschermkap monteren

BC 4125 II AL-KO Geräte GmbH Ichenhauser Str. 14

BC 4125 II AL-KO Geräte GmbH Ichenhauser Str. 14

Konformitätsbewertung

BC 4125 II AL-KO Geräte GmbH Ichenhauser Str. 14

BC 4125 II AL-KO Geräte GmbH Ichenhauser Str. 14
