BEDIENUNGSANLEITUNG PocketCinema V150W AIPTEK

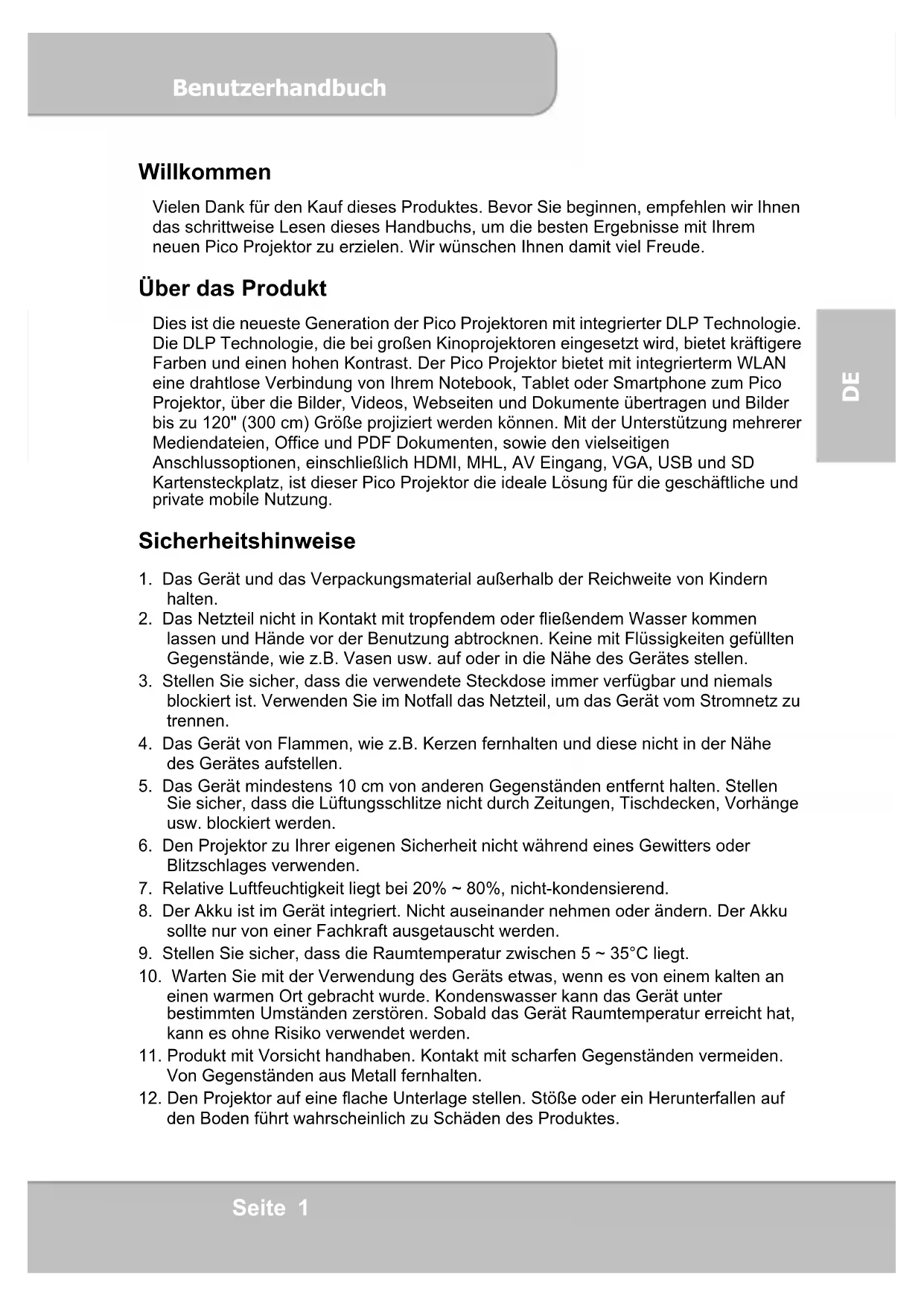

Willkommen Vielen Dank für den Kauf dieses Produktes. Bevor Sie beginnen, empfehlen wir Ihnen das schrittweise Lesen dieses Handbuchs, um die besten Ergebnisse mit Ihrem neuen Pico Projektor zu erzielen. Wir wünschen Ihnen damit viel Freude. Über das Produkt Dies ist die neueste Generation der Pico Projektoren mit integrierter DLP Technologie. Die DLP Technologie, die bei großen Kinoprojektoren eingesetzt wird, bietet kräftigere Farben und einen hohen Kontrast. Der Pico Projektor bietet mit integrierterm WLAN eine drahtlose Verbindung von Ihrem Notebook, Tablet oder Smartphone zum Pico Projektor, über die Bilder, Videos, Webseiten und Dokumente übertragen und Bilder bis zu 120" (300 cm) Größe projiziert werden können. Mit der Unterstützung mehrerer Mediendateien, Office und PDF Dokumenten, sowie den vielseitigen Anschlussoptionen, einschließlich HDMI, MHL, AV Eingang, VGA, USB und SD Kartensteckplatz, ist dieser Pico Projektor die ideale Lösung für die geschäftliche und private mobile Nutzung. Sicherheitshinweise

1. Das Gerät und das Verpackungsmaterial außerhalb der Reichweite von Kindern

2. Das Netzteil nicht in Kontakt mit tropfendem oder fließendem Wasser kommen

lassen und Hände vor der Benutzung abtrocknen. Keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Vasen usw. auf oder in die Nähe des Gerätes stellen.

3. Stellen Sie sicher, dass die verwendete Steckdose immer verfügbar und niemals

blockiert ist. Verwenden Sie im Notfall das Netzteil, um das Gerät vom Stromnetz zu trennen.

4. Das Gerät von Flammen, wie z.B. Kerzen fernhalten und diese nicht in der Nähe

des Gerätes aufstellen.

5. Das Gerät mindestens 10 cm von anderen Gegenständen entfernt halten. Stellen

Sie sicher, dass die Lüftungsschlitze nicht durch Zeitungen, Tischdecken, Vorhänge usw. blockiert werden.

6. Den Projektor zu Ihrer eigenen Sicherheit nicht während eines Gewitters oder

Blitzschlages verwenden.

7. Relative Luftfeuchtigkeit liegt bei 20% ~ 80%, nicht-kondensierend.

8. Der Akku ist im Gerät integriert. Nicht auseinander nehmen oder ändern. Der Akku

sollte nur von einer Fachkraft ausgetauscht werden.

9. Stellen Sie sicher, dass die Raumtemperatur zwischen 5 ~ 35°C liegt.

10. Warten Sie mit der Verwendung des Geräts etwas, wenn es von einem kalten an

einen warmen Ort gebracht wurde. Kondenswasser kann das Gerät unter bestimmten Umständen zerstören. Sobald das Gerät Raumtemperatur erreicht hat, kann es ohne Risiko verwendet werden.

11. Produkt mit Vorsicht handhaben. Kontakt mit scharfen Gegenständen vermeiden.

Von Gegenständen aus Metall fernhalten.

12. Den Projektor auf eine flache Unterlage stellen. Stöße oder ein Herunterfallen auf

den Boden führt wahrscheinlich zu Schäden des Produktes.Benutzerhandbuch Seite 2

13. Das Produkt nicht fallen lassen oder auseinander nehmen, da sonst die

Gewährleistung erlischt. Das Öffnen oder Entfernen von Abdeckungen kann Sie gefährlichen Spannungen und anderen Risiken aussetzen. Alle Wartungsarbeiten von Fachpersonal durchführen lassen.

14. Verwenden Sie ausschließlich vom Hersteller angebotenes Zubehör.

15. Sowohl das Produkt als auch das Benutzerhandbuch unterliegen fortlaufenden

Verbesserungen oder Ergänzungen ohne vorherige Mitteilung. Pflege- und Sicherheitshinweise für Pico Projektoren

1. Nicht direkt in das Objektiv des Projektors

2. Dieses Produkt kann während des Betriebes

etwas warm werden, was normal ist.

3. Das Gerät nicht in einer sehr staubigen

Umgebung verwenden. Staubpartikel und andere Fremdgegenstände können das Gerät beschädigen.

4. Das Gerät keinen starken Vibrationen aussetzen. Dies könnte die internen Bauteile

5. Verwenden Sie das beiliegende Netzteil (siehe Technische Daten):

Prüfen Sie, ob die Spannung der Stromversorgung der verfügbaren Spannung am Einsatzort entspricht. Dieses Gerät entspricht dem angegebenen Spannungstyp.

Hinweis für längere Projektion Der interne Akku unterstützt ungefähr 120 Min. Projektion. Wenn Sie länger projizieren möchten, wird die Nutzung des Netzteils empfohlen. Wenn der Akku zu schwach ist, um weiter betrieben werden zu können, wird die Anzeige für schwachen Akku ( )anfangen zu blinken. Sie müssen das Produkt aufladen, wenn das Symbol angezeigt wird. Es ist normal, dass der Projektor wegen seiner hohen Leistung während des Betriebes warm wird. Wenn der Projektor längere Zeit läuft und zu heiß wird, erscheint das Symbol für hohe Temperatur ( ) auf dem Display. Das System wird automatisch den Standbymodus aufrufen. Vermeiden von Hörschäden: Das Anhören mit einer hohen Lautstärke über einen längeren Zeitraum kann Ihre Ohren schädigen.Benutzerhandbuch Seite 3

FCC Konformitätserklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC-Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufnehmen, obwohl diese zu Betriebsstörungen führen können. Dieses Gerät wurde getestet und entspricht den Grenzwerten digitaler Geräte der Klasse B (siehe Abschnitt 15 der FCC-Bestimmungen). Diese Grenzwerte bieten einen ausreichenden Schutz gegen Interferenzen bei häuslichen Installationen. Das Gerät erzeugt und verwendet hochfrequente Schwingungen und kann sie ausstrahlen. Wenn es nicht nach den Anweisungen des Herstellers aufgestellt und betrieben wird, können Störungen im Radio- und Fernsehempfang auftreten. In Ausnahmefällen können bestimmte Installationen aber dennoch Störungen verursachen. Sollte der Radio- und Fernsehempfang beeinträchtigt sein, was durch Ein- und Ausschalten des Gerätes festgestellt werden kann, empfiehlt sich die Behebung der Störung durch eine oder mehrere der folgenden Maßnahmen: Richten Sie die Empfangsantenne neu aus. Vergrößern Sie den Abstand zwischen Gerät und Empfänger. Stecken Sie den Netzstecker des Geräts in eine andere Steckdose, damit das Gerät und der Empfänger an verschiedene Stromkreise angeschlossen sind. Bitten Sie Ihren Händler oder einen erfahrenen Radio- bzw. Fernsehtechniker um Hilfe. Sie werden darauf hingewiesen, dass Geräte, an denen nicht von der für die Einhaltung verantwortlichen Stelle ausdrücklich gebilligte Änderungen vorgenommen wurden, vom Benutzer möglicherweise nicht betrieben werden dürfen.

Wenn die Zeit gekommen ist, Ihr Produkt wegzuwerfen, recyceln Sie bitte so viele Komponenten wie möglich. Batterien und Akkus dürfen nicht zusammen mit dem Hausmüll entsorgt werden! Bitte geben Sie sie an einer Recyclingstelle in Ihrer Nähe ab. Zusammen leisten wir einen wertvollen Beitrag zum Schutz unserer Umwelt.Benutzerhandbuch Seite 4

Inhalt Über das Produkt, Sicherheitshinweise

Aufladen des Produktes

Projektion von einer externen Videoeingangsquelle

HDMI, VGA, AV Eingang

Aufladen von externen Mobilgeräten

Projektion vom Speicher

Drahtlose Verbindung aktivieren

Wireless Treiber für PC oder Mac

Wireless App auf Apple oder Android Geräten

Technische Daten 36Benutzerhandbuch Seite 5

Paketinhalt Bitte überprüfen Sie, ob sich die folgenden Artikel im Paket befinden:

Abnehmbarer Stromstecker

HDMI Kabel (A auf A Typ)

MHL Kabel (HDMI A auf USB D Typ)

BenutzerhandbuchBenutzerhandbuch Seite 6

Links / Vorheriges Produktübersicht Projektor

Unten Beenden Rechts / Nächstes Infrarotempfänger DC IN HDMI / MHL-Anschluss SD / SDHC / SDXC-Kartensteckplatz USB-Anschluss Stativgewinde

V-Buchse/Lautsprecheranschluss Fokushebel Projektionsobjektiv Lautsprecher Tastenfeld Lüftungsschlitze VGA-Anschluss Lüftungsschlitze Micro USB-Anschluss Stromversorgung Quelle (Externer Videoeingang) HochBenutzerhandbuch Seite 7

Einlegen der Batterien in die Fernbedienung

1. Entfernen Sie die Batteriehalterung, indem Sie den

seitlichen Auslöser fest herunterdrücken und die Batteriehalterung herausziehen.

2. Legen Sie eine CR2025 Knopfzellenbatterie unter

Beachtung der Polarität ein, wie sie in der Batteriehalterung angegeben ist. Anmerkung: Wenn Sie die Fernbedienung das erste Mal verwenden, befindet sich eine Plastikfolie zwischen der Batterie und ihren Kontakten. Entfernen Sie die Folie vor der Benutzung.

3. Legen Sie die Batteriehalterung ein.

Warnung: Eine unsachgemäße Nutzung der Batterie kann zu einer Überhitzung, Explosion oder Entzündung führen, was Verletzungen oder ein Feuer zur Folge haben könnte. Ein Auslaufen der Batterie kann die Fernbedienung beschädigen. Die Fernbedienung nicht dem direkten Sonnenlicht aussetzen. Die Batterie keinem Feuer oder Wasser aussetzen. Eine leere Batterie sofort austauschen. Entnehmen Sie die Batterie, wenn die Fernbedienung über einen längeren Zeitraum nicht verwendet wird. Links / Vorheriges Beenden (ein Menüschritt zurück) Rechts / Nächstes Stromversorgung Lens mode Lautstärke verringern Menü Scene-Modus Quelle Helligkeit Unten

Lautstärke erhöhen HochBenutzerhandbuch Seite 8

Betriebsreichweite mit der Fernbedienung Anmerkung: Die tatsächliche Betriebsreichweite kann vom Diagramm etwas abweichen. Zudem verringert eine schwache Batterie die Betriebsreichweite der Fernbedienung. Erste Schritte Aufladen des Produktes Der Projektor verfügt über einen Li-Polymer Akku für die mobile Nutzung. Bitte laden Sie den Projektor vor der ersten Nutzung 8 Stunden lang auf. Die weiteren Aufladevorgänge dauern etwa 4 Stunden. Der Akku wird nur geladen, wenn der Projektor nicht verwendet wird (Gerät aus). Verbinden Sie ein Ende des beiliegenden Netzteils mit der DC IN Buchse und das andere Ende mit einer Steckdose, um mit dem Aufladen zu beginnen. Tauschen Sie den Stecker (EU, USA, usw.) des Netzteils aus, damit er der Steckdose Ihres Landes entspricht, falls er unterschiedlich sein sollte. LED Ladeanzeige Während des Ladens leuchtet die LED der Ein/Aus-Taste orange. Sie wird grün leuchten, wenn der Akku vollständig geladen ist. Den Projektor ein- / ausschalten Drücken Sie den Ein/Aus-Schalter 2 Sekunden lang, um den Projektor einzuschalten. Drücken Sie den Ein/Aus-Schalter 2 Sekunden lang nach unten, um den Projektor auszuschalten. Stand-by-Modus: Drücken Sie die Ein/Aus-Taste 1 Sekunde lang, um die Projektorlampe kurz auszuschalten, um Akkustrom und Zeit beim Systemstart zu sparen. (Die LED an Tasten werden weiterhin leuchten, wenn sich der Projektor im Standbymodus befindet.) 7 m / 22,97 FußBenutzerhandbuch Seite 9

Fokus abhängig vom Abstand anpassen Stellen Sie den Projektor auf eine flache Unterlage und gegenüber einer Wand oder Projektionsleinwand. Der Projektionsabstand und die Projektionsgrößen sind: Entfernung: 50 cm ~ 425 cm (20 ” ~ 167 ”) Bildgröße: 36 cm ~ 305 cm (14 ” ~ 120 ”) Stellen Sie den Fokus durch Drehen des Fokushebels nach oben oder unten ein, um ein scharfes Bild zu erhalten. Anmerkung: Verwenden Sie ein Stativ (nicht enthalten), um ggf. die Höhe des Projektionsbildes zu steigern. Das Stativgewinde befindet sich an der Unterseite des Projektors. Select the Language Verwenden Sie die Navigationstasten zur Auswahl von „Einstellung“ und drücken Sie auf ◎ (OK), um das Untermenü aufzurufen. Wählen Sie „Sprache“ und drücken Sie auf ◎ (OK), um die Sprachliste aufzurufen. Wählen Sie die gewünschte Sprache aus und bestätigen Sie mit ◎ (OK). Drücken Sie auf (Beenden), um zum Hauptmenü zurückzukehren. Projektion von einer externen Videoeingangsquelle Der Projektor verfügt ein mehrere Anschlüsse an der Unterseite. Sie können Ihre externe Videoeingangsquelle über das entsprechende Kabel an den Projektor anschließen auf die Quelle Taste auf dem Bedienfeld des Projektors drücken, um die Eingangsquelle auszuwählen.Benutzerhandbuch Seite 10

HDMI Verwenden Sie das HDMI Kabel, um den HDMI Anschluss an der Rückseite des Projektors mit der externen HDMI Signalquelle zu verbinden. Nach dem Anschluss wird das Display automatisch zur HDMI-Quelle wechseln.

VGA Verwenden Sie das VGA Kabel, um den VGA Anschluss an der Rückseite des Projektors mit der externen VGA Signalquelle zu verbinden. Drücken Sie nach dem Anschluss auf die Quelle Taste auf der Fernbedienung oder dem Bedienfeld, um die VGA Quelle auszuwählen. Anmerkung: Das VGA Kabel ist nicht im Standardlieferumfang enthalten.

AV IN Folgen Sie der unten stehenden Abbildung, um das externe AV-Ausgabegerät mit der AV-Buchse zu verbinden. Die Verbindung ist farbkodiert. Drücken Sie nach dem Anschluss auf die Quelle Taste auf der Fernbedienung oder dem Bedienfeld, um die AV-Eingangsquelle auszuwählen.Benutzerhandbuch Seite 11

Wiedergabeeinstellung für externe Videoquelle ändern Drücken Sie auf /Menü an Bedienfeld auf der Fernbedienung, um die Wiedergabeeinstellung aufzurufen.

Wenn die Videodatei im Seitenverhältnis 4:3 vorliegt, ermöglicht Ihnen diese Funktion die Anpassung, wie das Bild auf einem 16:9 Bildschirm aussehen soll. Drücken Sie auf

OK, um die Optionen anzuzeigen.

1) Schwenken & Scannen: das Bild wird zur Anpassung an einen 16:9

Bildschirm hochskaliert.

2) Letterbox: das Bild wird mit dem ursprünglichen Seitenverhältnis angezeigt.

Abbildung for die Seitenverhältniseinstellung: Quellbildschirm 4:3 Anzeigeformat Projektionsanzeige Pan & Scan (16:9) Letterbox (16:9)

Ermöglicht Ihnen die Änderung der Helligkeit je nach Umgebung und Stromverbrauch.

1) Erweitert: Wählen Sie diesen Modus, wenn eine externe Stromversorgung

verfügbar ist, um die Leistung zu maximieren.

2) Normal: Der Standardmodus für die Optimierung der Projektionsleistung und

Akkukapazität.Benutzerhandbuch Seite 12

3) Öko: Dieser Modus wird empfohlen, wenn der Projektor im Akkumodus

verwendet wird, um Strom zu sparen. Anmerkung: Der Projektor wird automatisch in Erweiterten Modus wechseln, wenn er mit dem Netzteil betrieben wird.

3. Projektionsmodus (Linse)

Ermöglicht Ihnen die Auswahl des Projektionsmodus in Abhängigkeit davon, wie der Projektor angebracht ist. Vorderseite: Dies ist die herkömmliche Methode, den Projektor für eine schnelle Einrichtung und Mobilität aufzustellen. Decke vorn: Der Projektor stellt das Bild für eine Projektion von der Decke auf den Kopf. Rückseite: Der Projektor dreht das Bild um, so dass er hinter einer durchlässigen Leinwand projizieren kann. Rückseite: Der Projektor wird umgedreht und stellt das Bild auf den Kopf. Er kann damit hinter einer durchlässigen Leinwand bei Montage an einer Decke projizieren.

Ermöglicht Ihnen die Auswahl des idealen Modus zum Ansehen von Filmen, Foto-Diashows oder Lesen von Text mit ausgeglichener Helligkeit, Farbe und Kontrast. Kino: ideal zum Ansehen von Filmen Normal: ideal für Foto-Diashows Text: ideal für Bilder mit Text

Zeigt Firmware Version: Txxxx / AxxxxBenutzerhandbuch Seite 13

1. Verbinden Sie Smartphones für die Projektion, die

MHL (Mobile High-Definition Link) unterstützen. Verbinden Sie Samsung Galaxy S2, Note; das neue HTC one, one X+, one X, one S; oder Sony Xperia Z über ein MHL (A zu USB D Typ HDMI) Kabel mit dem Projektor. Verbinden Sie Samsung Galaxy S4, Note II über ein MHL (A zu USB D Typ HDMI) Kabel und Samsung 5 zu 11 Pin MHL Konverter (wie Abbildung) für die Projektion. Anmerkung: Es ist normal, dass der Projektor die Smartphones oder Tablets automatisch lädt, wenn Sie mit dem MHL-Kabel für die Projektion verbunden sind.

2. Verbinden Sie das

iPhone 5 für eine Spiegelprojektion (mit Lightning Anschluss) Verbinden Sie das iPhone 5, iPad 4, iPad mini und iPod touch 5 über einen Lightning Digital AV Adapter und einem A-zu-A Typ HDMI Kabel mit dem Projektor. iPhone 4S, 4, Neues iPad, iPad 2 und iPod touch (4) können mit dem Apple 30-Pin Digital AV Adapter und einem A-zu-A Typ HDMI Kabel verbunden werden Aufladen von externen Mobilgeräten Der interne Akku des Projektors kann nicht nur für die Projektion verwendet werden, sondern auch um Mobilgerät aufzuladen.

1. Verbinden Sie Ihr Mobilgerät über das USB-Kabel,

indem Sie den Typ A Stecker in den USB-Port an der Rückseite des Projektors stecken.

2. Nach dem Einschalten des Projektors wird das Gerät

automatisch aufgeladen.

3. Wenn der Projektor ausgeschaltet ist, drücken Sie bitte

auf die Quellen-Taste ( ), um mit der Aufladung zu beginnen oder sie anzuhalten. Anmerkung: Der Projektor stellt 5V/500 mA Ausgangsleistung für die Aufladung von Mobilgeräten bereit.Benutzerhandbuch Seite 14

Projektion aus dem Speicher Projektion aus dem internen Speicher Der Projektor verfügt über 2 GB internen Speicher und 1,2 GB sind frei für Dateien. Bitte laden Sie Mediendateien für die Projektion von Ihrem PC oder Notebook in den internen Speicher:

1. Schalten Sie den PC und den Projektor ein.

2. Verbinden Sie den Micro-USB-Port des

Projektors mit einem USB Kabel mit dem PC oder Notebook. Nach Herstellung der Verbindung werden das Display und der Lüfter automatisch ausgeschaltet, um Strom zu sparen. Der Projektor befindet sich jetzt im Massenspeichermodus.

3. Sie können die Bilder, Videos, Musik,

Windows Office (PowerPoint, Word und Excel) und PDF Dateien von Ihrem PC in den internen Speicher kopieren oder die Dateien im internen Speicher löschen. Anmerkung: 1. Die Fernbedienung kann während der Verbindung mit einem PC oder Notebook nicht verwendet werden.

2. Informationen über unterstützte Dateiformate finden Sie unter

„Bedienung und Funktionen“ (S.15) Projektion vom externen Speicher

Externer SD/SDHC/SDXC-Kartensteckplatz Der Speicherkartensteckplatz ist integriert und kann SD, SDHC und SDXC Karten bis zu 128 GB lesen. Legen Sie die Karte in der angegebenen Richtung ein, bis sie das Ende des Steckplatzes erreicht. Drücken Sie die obere Ecke der Speicherkarte und ziehen Sie sie heraus, um sie zu entfernen.

Der Projektor kann Inhalte von USB-Geräten wie z.B. USB Sticks oder Festplattenlaufwerke (mit eigener Stromversorgung) projizieren. Anmerkung: Die externe Speicherquelle ist der Standardspeicher, der in der Wiedergabeliste angezeigt wird. Wenn sowohl die SD/SDHC Karte als auch der USB Speicherstick verwendet werden, ist der USB Speicherstick der Standardspeicher, der in der Wiedergabeliste angezeigt wird. Auswahl der Speicherquelle Verwenden Sie die Navigationstasten

zur Auswahl von „Einstellung“ und drücken Sie auf

(OK), um das Untermenü aufzurufen. Wählen Sie „Speicher“ und drücken Sie auf

(OK), um die Speicheroptionen aufzurufen. Wählen Sie die gewünschte Speicherquelle aus und bestätigen Sie mit

(OK). Drücken Sie auf (Beenden), um zum Hauptmenü zurückzukehren.Benutzerhandbuch Seite 15

Hauptmenü Drücken Sie auf die Navigationstaste zur Markierung des gewünschten Elements und drücken Sie auf ◎/OK zum Aufruf des Untermenüs; drücken Sie /Beenden, um zum Hauptmenü zurückzukehren. Symbole Funktionen Beschreibung Video Mit dieser Funktion können Benutzer eine Videodatei zur Projektion auswählen. Bild Mit dieser Funktion können Benutzer eine JPEG, JPG oder BMP Datei zur Projektion auswählen. Dokument Mit dieser Funktion können Benutzer Office PowerPoint, Word, Excel und PDF Dateien zur Projektion auswählen. Wi-Fi Aktivieren Sie die Drahtlosfunktion für den Projektor. Musik Mit dieser Funktion können Benutzer MP3, WAV und OGG Dateien zur Wiedergabe auf dem Projektor auswählen. Datei Mit dieser Funktion können Benutzer unabhängig vom Dateiformat der gespeicherten Speicherquelle durch alle Ordner und Dateien steuern. Beim Steuern durch die Liste kann eine Vorschau von Fotos und Videos angezeigt werden. Sie können eine ausgewählte Datei auf eine andere Speicherquelle kopieren oder sie löschen. Eigene Favoriten Alle Dateien, die als Favoriten markiert sind. Einstellungen Mit dieser Funktion können Benutzer Einstellungen wie z.B. Helligkeit, Szeneauswahl, Sprache und Speicher anpassen.Benutzerhandbuch Seite 16

Videos projizieren Wählen und projizieren Sie Videodateien.

1. Wählen und rufen Sie

„Video“ im Hauptmenü aus und drücken Sie auf OK.

in der Dateiliste, um den Ordner zu wählen und drücken Sie auf

/OK, um den ausgewählten Ordner zu öffnen. Verwenden Sie

/OK, um durch die Wiedergabeliste zu steuern. Drücken Sie auf

, um die Wiedergabe zu starten und das ausgewählte Video zu projizieren.

3. Drücken Sie während der Wiedergabe auf

, um das vorherige/nächste Video abzuspielen.

4. Drücken Sie etwas länger auf

für einen schnellen Vorlauf/Rücklauf.

/OK, um anzuhalten und erneut, um fortzufahren.

, um die Lautstärke des Videos anzupassen. Videowiedergabeeinstellung ändern: Drücken Sie unter der Dateiliste auf /Menü, um die Videoeinstellung aufzurufen.

1) Wiedergabe: Wählen Sie den Wiedergabemodus (siehe Tabelle A) für

Videoclips. <Tabelle A> Wiederholen Aus Das aktuelle Video oder den aktuellen Titel ein Mal wiedergeben Normal Aktuellen Ordner wiedergeben Einmal wiederholen Das aktuelle Video oder den aktuellen Titel wiederholt wiedergeben Alle wiederholen Aktuellen Ordner wiederholt wiedergeben Zufall Aktuellen Ordner wiederholt in zufälliger Reihenfolge wiedergebenBenutzerhandbuch Seite 17

2) Das Datei wird mit einem ★ Symbol markiert und in den Ordner „Eigene

Favoriten“ für einen schnellen Zugriff gruppiert (wie ein Lesezeichen). (Bitte lesen Sie die Abschnittseinleitung zu „Eigene Favoriten“ auf Seite 21) Sie können auch eine Datei in der Dateiliste wählen und 2 Sekunden lang auf ◎/OK drücken, um die Datei zu markieren. Wenn Sie die ausgewählte Datei demarkieren möchten, drücken Sie einfach erneut 2 Sekunden lang auf ◎ „OK“, um die Markierung zu löschen.

Anmerkung: Der Projektor unterstützt die folgenden Videoformate: Dateierweiterung Videodecoder Audiodecoder *.avi MJPEG Xvid H.264/AVC MPEG4 AAC (AAC-LC and HE-AAC) PCM ADPCM *.mov *.mp4 MPEG4 H.264 AAC PCM ADPCM *.mpg MPEG1 LPCM Fotos projizieren Wählen und projizieren Sie Fotos.

„Foto“ und drücken Sie auf

/OK, um den Fotomodus im Hauptmenü aufzurufen.

, um den Ordner zu wählen und drücken Sie auf

/OK, um den ausgewählten Ordner zu öffnen. Verwenden Sie

, um durch die Miniaturbilder der Fotos zu steuern.Use

/OK, um das ausgewählte Foto im Vollbild anzuzeigen.

4. Drücken Sie auf die Links/Rechts (

) Taste, um zum vorherigen/nächsten Bild zu gehen.

5. Das Bild zoomen oder schwenken:

Drücken Sie auf die Hoch

Taste, um den Zoommodus aufzurufen. Verwenden Sie die Hoch/Runter (

) Tasten, um hinein-/herauszuzoomen. Drücken Sie im Zoommodus auf

/OK, um zur Schwenkfunktion zu wechseln.Benutzerhandbuch Seite 18

Bitte entnehmen Sie die genaue Bedienung aus der folgenden <Tabelle B>. <Tabelle B>

Hinein-/Herauszoomen (Bild: Die Vergrößerungsstufen sind 1x ~ 4x. Dokument: Die Vergrößerungsstufen sind 1x ~ 8x.)

Vorheriges/Nächstes Bild (Seite)

/OK Schwenkmodus aufrufen Zoom Zum Vollbild zurückkehren

Nach oben, unten, links, rechts schwenken/OK

/OK Zum Zoommodus zurückkehren Schwenk Zum Vollbild zurückkehren

Drücken Sie auf /Menü, um die Drehfunktion aufzurufen. Verwenden Sie die Links/Rechts (

) Taste, um die Drehrichtung zu wählen und drücken Sie zur Bestätigung auf

. Drücken Sie auf /Beenden, um zu Fotoordnern oder Miniaturbildern zurückzukehren. Fotowiedergabeeinstellung ändern: Wählen Sie in der Dateiliste ein Miniaturbild aus und drücken Sie auf /Menü, um die Fotoeinstellung aufzurufen.

1) Diaschau: Diashow ein- oder ausschalten.

2) Musik: Hintergrundmusik während der Diashow aktivieren oder deaktivieren.

Speichen Sie die gewünschte Musik bitte im selben Ordner, um sie wiederzugeben.

3) Geschwindigkeit: Einstellung der Diashow Intervallgeschwindigkeit aus 5

Sek., 10 Sek., 30 Sek., 1 Min., oder 10 Min.

4) Drücken Sie während der Diashow auf ◎/OK, um die Diashow zu stoppen oder

fortzusetzen. Verwenden Sie , um zum vorherigen/nächsten Bild zu steuern.

5) Eigene Favoriten: Das Datei wird mit einem ★ Symbol markiert und in den

Ordner „Eigene Favoriten“ für einen schnellen Zugriff gruppiert (wie ein Lesezeichen). (Bitte lesen Sie die Abschnittseinleitung zu „Eigene Favoriten“ auf Seite 21.)Benutzerhandbuch Seite 19

Anmerkung: Der Projektor unterstützt die folgenden Fotoformate: Dateiformat Max. Auflösung Dateierweiterung JPEG 8000 x 6000 *.jpeg JPG 8000 x 6000 *.jpg BMP 8000 x 6000 *.bmp Dokumente projizieren Windows Office und PDF Dateien auswählen und projizieren.

„Dokument“ im Hauptmenü aus und drücken Sie auf

/OK, um den Dokumentenmodus aufzurufen.

2. Steuern Sie durch die Ordner und Dateien und drücken Sie

/OK, um das ausgewählte Dokument zu öffnen.

3. Drücken Sie die Links/Rechts (

) Taste, um zur vorherigen/nächsten Seite zu gelangen.

4. Das Dokument zoomen oder schwenken:

Drücken Sie auf die Hoch

Taste, um den Zoommodus aufzurufen. Verwenden Sie die Hoch/Runter (

) Tasten, um hinein-/herauszuzoomen.

Drücken Sie im Zoommodus auf

/OK, um zur Schwenkfunktion zu wechseln. Dokumentenwiedergabeeinstellung ändern: Wählen Sie in der Dateiliste ein Dokument aus und drücken Sie auf /Menü, um die Dokumenteneinstellung aufzurufen.

1) Diaschau: Diashow ein- oder ausschalten.

2) Geschwindigkeit: Einstellung der Diashow Intervallgeschwindigkeit aus 5 Sek.,

10 Sek., 30 Sek., 1 Min., oder 10 Min.

3) Drücken Sie während der Diashow auf ◎/OK, um die Diashow zu stoppen

oder fortzusetzen. Verwenden Sie , um zum vorherigen/nächsten Bild zu steuern.

4) Eigene Favoriten: Die Datei wird mit einem ★ Symbol markiert und in den

Ordner „Eigene Favoriten“ gruppiert. (Bitte lesen Sie die Abschnittseinleitung zu „Eigene Favoriten“ auf Seite 21) Anmerkung: 1. Der Projektor unterstützt die folgenden Dokumentformate und Einschränkungen: Dateiformat Dateierweiterung Unterstützte Version Größenbeschränkung POWERPOINT *.ppt, *.pptx, PowerPoint 97 ~ 2010 Up to 19MB PDF *.pdf PDF 1.0 ~ 1.4 Up to 75MB WORD *.doc , *.docx, WORD 97 ~

2. Beim Öffnen, Vergrößern und dem Schwenken einer Datei kann

es bei großen Dateien oder mehreren Fotos auf einer Seite einige Sekunden dauern, bis die Seite geöffnet wird.Benutzerhandbuch Seite 20

3. Der Projektor unterstützt nur bestimmte Schriftarten. Wenn Sie ein

Dokument öffnen, dessen Schriftart nicht unterstützt wird, tauscht der Document Viewer nicht unterstützte Schriftarten automatisch durch Standardschriftarten aus. Dies könnte zu Änderungen des Layouts führen.

4. Wenn das Dokumentenlayout Fotos und mehrere Spalten enthält,

könnte es auf separaten Seiten angezeigt werden. Musik wiedergeben Wählen und geben Sie Audiodateien wieder.

1. Bevor Sie Musik anhören können, müssen Sie zuerst Musikdateien im internen

Speicher oder auf externen Speichergeräten speichern.

, um ein Lied zu wählen und drücken Sie auf

/OK, um die Musikwiedergabe zu starten.

3. Drücken Sie auf press

, um die Lautstärke der Musik anzupassen.

/OK, um die Musik anzuhalten. Drücken Sie erneut, um die normale Wiedergabe fortzusetzen.

5. Das Display wird nach 20 Sekunden automatisch ausgeschaltet, um Strom zu

sparen. Um das Display anzuschalten, berühren Sie das Tastenfeld, um die Projektionsfunktion zu aktivieren.

6. Drücken Sie auf (Menü), um die Musikeinstellung aufzurufen.

1) Wiedergabe: Wählen Sie den Wiedergabemodus gemäß Tabelle A (Seite 16).

2) Eigene Favoriten: Die Datei wird mit einem ★ Symbol markiert und in den

Ordner „Eigene Favoriten“ gruppiert. (Bitte lesen Sie die Abschnittseinleitung zu „Eigene Favoriten“ auf Seite 21) Anmerkung: Der Projektor unterstützt die folgenden Musikformate: Dateiformat Dateierweiterung MP3 *.mp3 WAV *.wav OGG *.ogg Kopfhörer verwenden Der Projektor ist mit einem Lautsprecher für eine gute Audioleistung ausgestattet. Zusätzlich können Sie einen Kopfhörer oder externen Lautsprecher an die AV-Buchse des Gerätes anschließen. Wenn ein Kopfhörer angeschlossen ist, wird der Lautsprecher automatisch ausgeschaltet. Dateimanager Der Dateimanager ist eine schnelle und bequeme Möglichkeit, Dateien verschiedener Formate zu steuern, projizieren und zu verwalten.

„Datei“ im Hauptmenü und drücken Sie ◎auf /OK , um die Dateiliste aufzurufen.Benutzerhandbuch Seite 21

2. Steuern Sie durch die Dateiliste, wählen Sie eine

◎Datei und drücken Sie auf /OK , um die Projektion zu starten.

3. Um Dateien zu verwalten, markieren Sie eine Datei

in der Liste und drücken Sie auf (Menü) zum Aufruf der „Kopieren & Löschen“ Funktion. Datei kopieren Wählen und dr

, um die ausgewählte Datei auf ein anderes Speichergerät zu kopieren. Datei löschen Wählen und drücken Sie ◎/OK „Löschen“, um die ausgewählte Datei zu löschen. Drücken Sie auf , um abzubrechen und zur Dateiliste zurückzukehren. Eigene Favoriten Wählen Sie die Dateien aus und geben Sie die als Favoriten markierten wieder.

„Eigene Favoriten“ ◎im Hauptmenü aus und drücken Sie auf /OK, um den Eigene Favoriten Modus aufzurufen.

2. ◎Steuern Sie durch die Dateien und drücken Sie auf /OK, um die ausgewählte

3. Drücken Sie die Links/Rechts (

) Taste, um zur vorherigen/nächsten Datei zu gelangen.

4. Drücken Sie auf (Menü), um die „Pfad löschen“ Funktion aufzurufen.

Anmerkung: „Pfad löschen“ wird nur den Dateipfad von der Eigene Favoriten Liste löschen. Wenn Sie die Dateien löschen müssen, wählen Sie bitte „Datei“ aus dem Hauptmenü aus. Wählen Sie anschließend die Datei aus und drücken Sie auf (Menü), um die Funktion „Kopieren & Löschen“ aufzurufen. Einstellungen Ändern Sie die Standardeinstellung für Projektionshelligkeit, Projektionsmethoden, Sprache und Speichergeräte.

Ermöglicht Ihnen die Änderung der Helligkeit je nach Umgebung und Stromverbrauch. Modus Helligkeit Akku Betriebszeit Empfehlung Erweitert Bis zu 100 lms 80 Min. Dieser Modus wird empfohlen, wenn eine externe Stromversorgung verfügbar ist, um die Leistung zu maximieren. Normal Bis zu 60 lms 100 Min. Der Standardmodus für die Optimierung der Projektionsleistung und Akkukapazität. Öko Bis zu 40 lms 120 Min. Dieser Modus wird empfohlen, wenn der Projektor im Akkumodus verwendet wird, um Strom zu sparen.Benutzerhandbuch Seite 22

Anmerkung: Der Projektor wird automatisch in Erweiterten Modus wechseln, wenn er mit dem Netzteil betrieben wird.

2. Projektionsmodus (Linse)

Ermöglicht Ihnen die Auswahl des Projektionsmodus in Abhängigkeit davon, wie der Projektor angebracht ist. Bitte lesen Sie die genaue Bedienung auf Seite 12 nach.

Ermöglicht Ihnen die Auswahl des idealen Modus zum Ansehen von Filmen, Foto-Diashows oder Lesen von Text mit ausgeglichener Helligkeit, Farbe und Kontrast. Kino: ideal zum Ansehen von Filmen Normal: ideal für Foto-Diashows Text: ideal für Bilder mit Text

Mit dieser Funktion können Benutzer die Speichergeräte aus internem Speicher, Micro-SD-Karte und USB Geräten auswählen. : Interner Speicher : SD / SDHC / SDXC Karte : USB Dongle

Mit dieser Option können Benutzer die angezeigte Systemsprache ändern.

6. Autom. Ausschalten

Mit dieser Option können Benutzer die automatische Ausschaltfunktion des Projektors aktivieren oder deaktivieren. Wenn die automatisch Ausschaltung EIN geschaltet ist, wird der Projektor automatisch nach Ablauf der ausgewählten Zeit ausgeschaltet.

Werkseinstellung Setzt den Projektor auf die Werkseinstellungen zurück.

Firmware Upgrade Informationen zum Firmware Upgrade sind auf unserer Webseite verfügbar.

Informationen Zeigt Firmware Version: Txxxx/AxxxxBenutzerhandbuch Seite 23

Drahtlose Verbindung aktivieren Folgen Sie bei der erstmaligen Nutzung den unten stehenden Schritten, um die WLAN Software für Ihren PC oder Smartphone installieren. Installation der WLAN Software auf Ihren Computer

„WLAN“ im Hauptmenü aus, um die WLAN-Funktion des Projektors auszuführen.

2. Die WLAN-Anzeige zeigt den WLAN-Status (WLAN angeschlossen oder

getrennt), sowie das Kennwort für die Verbindung des Projektors an.

3. Aktivieren Sie WLAN an Ihrem Notebook oder PC. Wählen Sie den Access

Point „WiFi_projector-XX“ , um sich mit dem WLAN-Netzwerk des Projektors zu verbindenBenutzerhandbuch Seite 24

1. Ihr Computer muss über die WLAN-Funktion verfügen,

um die Verbindung zu erkennen.

2. Trennen Sie das Ethernetkabel von Ihrem Computer, um

einen Einfluss auf die WLAN-Netzwerkverbindung zu verhindern.

3. Wenn Sie sich mit der WLAN-Netzwerk des Projektors

verbinden, wird die Verbindung zu anderen WLAN-Netzwerken getrennt.

4. Drücken Sie auf dem Projektor auf (Menü), um die Treiber/App

Installation aufzurufen.

5. Der Bildschirm zeigt die IP-Adresse und den QR Code zum Download des

6. Öffnen Sie den Internetbrowser auf Ihrem Computer und geben Sie

anschließend die IP-Adresse http://192.168.111.1 in die Adressleiste des Browsers ein.

7. Wählen Sie je nach Ihrem PC den Treiber für Windows oder Mac OS aus und

klicken Sie anschließend auf das Symbol, um den Treiber herunterzuladen.Benutzerhandbuch Seite 25

8. Klicken Sie doppelt auf den Treiber

EZ_View , um ihn zu installieren. Klicken Sie auf <Weiter> und folgen Sie den Anweisungen auf dem Bildschirm, um die Einrichtung abzuschließen und den Computer neu zu starten. Nach Abschluss der Installation wird ein Symbol EZ View auf dem Desktop Ihres Computers angezeigt.

Anmerkung: Um den Netzwerknamen (SSID) Ihres Projektors oder die Drahtlossicherheit (Kennwort ist standardmäßig deaktiviert), können Sie die IP-Adresse des Projektors (192.168.111.1) in Ihren Webbrowser eingeben, um die Konfigurationsseite zu öffnen und in die dortigen Einstellungen den neuen Namen einzugeben oder das Kennwort zu erstellen.Benutzerhandbuch Seite 26

Peer-to-Peer Drahtlosverbindung mit dem Projektor Eine Peer-to-Peer Drahtlosverbindung von Ihrem Computer mit dem Projektor ermöglicht Ihnen den schnellen Start der Präsentation oder die drahtlose Anzeige eines Films von Ihrem PC, Tablet oder Smartphone, ohne auf ein WLAN-Netzwerk zuzugreifen (ohne Internetverbindung). Es wird der Heimnetzwerkmodus (siehe Seite 32) empfohlen, wenn Sie Internetzugriff für die Projektion benötigen. Peer-to-Peer Drahtlosfunktion vom Computer

1. Wählen und rufen Sie

„WLAN“ im Hauptmenü aus.

2. Machen Sie eine Notiz des 4-stelligen XXXX Anmeldecodes. Sie werden die

Informationen benötigen, um sich später anzumelden.

3. Verbinden Sie Ihren Computer mit dem WLAN-Netzwerk des Computers,

indem Sie WLAN-Projektor-XX in der Netzwerkliste auswählen.

4. Doppelklicken Sie auf das

EZ View Symbol auf dem Desktop Ihres Computers, um die Anwendung zu starten.

5. Geben Sie den Anmeldecode (siehe Schritt 2) und klicken Sie zur

Bestätigung auf <OK>.Benutzerhandbuch Seite 27

6. Nach der erfolgreichen Anmeldung wird die Drahtlosprojektion zwischen dem

Computer und dem Projektor gestartet. Erweiterte Funktionen von EZ View Element Beschreibungen A. Bildschirm teilen 1 ~ 4: 4 verschiedenen Geräten die Projektion auf demselben Bildschirm erlauben L, R: Den Bildschirm nach links oder rechts bewegen Alles: Zum Vollbild zurückkehren B. Spiegelmodus Im Spiegelmodus wird dasselbe Bild auf dem Bildschirm des Computers angezeigt. C. Erweiterter Modus Den Bildschirm des Computers auf den Projektor erweitern. D. Verbinden Zur Download/ Konfigurationsverwaltungsseite verbinden. E. Beenden Klicken, um die Anwendung zu schließen. F. Modus Klicken, um den idealen Modus für das Ansehen von Filmen oder Foto-Diashow auszuwählen. Video: ideal zum Ansehen von Filmen Grafik: ideal für Foto-Diashows G. Kompatibler Modus Klicken, um die Software Kompatibilität mit Software von Drittanbietern zu verbessern. (Die Leistung (Bildrate) der Drahtlosübertragung könnte verringert sein.) H. Audiostreaming Audio an die Lautsprecher des Projektors streamen. Anmerkung: Wenn Sie den Ton aus dem Computer nicht gleichzeitig hören möchten, deaktivieren Sie den Lautsprecher am Computer, indem Sie „Stumm“ auswählen.Benutzerhandbuch Seite 28

Installation der WLAN-Software auf Apple oder Android Geräten EZ View für Android Smartphone und Apple iGerät EZ View ist eine Anwendung, die auf Ihrem Android Smartphone oder Apple iGerät läuft und Fotos oder Präsentationen an den Projektor sendet. EZ View wird nur für Drahtlosverbindungen verwendet. Wenn Sie Ihr Telefon über ein Kabel mit dem Projektor verbinden, können Sie die integrierte Videoausgangsfunktion Ihres Telefons verwenden. Installation von EZ View von Google Play™ (Für Android Geräte)

1. Verbinden Sie sich mit dem Internet und öffnen Sie die Google Play™ oder

Google Play™ Webseite. (Google Play™ ist ein Markenzeichen von Google Inc.)

2. Geben Sie EZ View in die Suchleiste ein. (Oder scannen Sie den QR Code

direkt von der Installationsseite.)

3. Klicken Sie auf <INSTALLIEREN>, um die EZ View App herunterzuladen

und zu installieren.

4. Folgen Sie den Anweisungen, um die Installation zu beenden.Benutzerhandbuch

Installation von EZ View aus dem Apple App Store (Für Apple iGeräte)

1. Verbinden Sie Ihr iPhone mit dem Internet und rufen Sie den App Store auf.

2. Geben Sie EZ View in die Suchleiste ein. (Oder scannen Sie den QR Code

direkt von der Installationsseite.)

3. Klicken Sie auf <INSTALLIEREN>, um die EZ View App herunterzuladen und

Peer-to-Peer Drahtlosverbindung von einem Android oder Apple Gerät mit dem Projektor Bevor Sie Bilder über EZ View an den Projektor senden können, müssen Sie Ihr Android Smartphone oder Apple iGerät mit dem Projektor (Peer-to-Peer) verbinden oder sich im selben WLAN-Netzwerk befinden.

1. Wählen Sie „WLAN“ im Hauptmenü aus, um die WLAN-Funktion des

Projektors auszuführen.Benutzerhandbuch Seite 30

2. Die WLAN-Anzeige zeigt den WLAN-Status (WLAN angeschlossen oder

getrennt), sowie das Kennwort für die Verbindung des Projektors an.

3. Aktivieren Sie WLAN auf Ihrem Smartphone. Wählen Sie den Access Point

„WiFi_projector-XX“, um sich mit dem WLAN-Netzwerk des Projektors zu verbinden. EZ View öffnen und am Projektor anmelden

1. Die EZ View Anwendung öffnen. EZ View wird nach kompatiblen Geräten

2. Wählen Sie WLAN Projektor und geben Sie das auf der Leinwand des

Projektors angezeigte Kennwort ein.Benutzerhandbuch Seite 31

4. Drücken Sie <OK>, um fortzufahren.

5. Wählen Sie die Art der Dateien auf dem Smartphone für die Projektion.

EZ View App Funktion Beschreibung Projektion von auf dem Smartphone gespeicherten Fotos. Projektion von Office Dokumenten und PDFs, die auf dem Smartphone gespeichert sind. Projektion von Webseiten. (Nur Heimnetzwerkmodus)

• Please see page 31 to enable Client mode. Streaming Cloud Server. (Nur Heimnetzwerkmodus)

• Lesen Sie bitte Seite 31, um den Client Modus zu aktivieren. Echtzeitprojektion des Bildes über die iPhone oder Android Telefonkamera über eine WLAN-Verbindung. Streaming von Videos auf Ihren iOS und Android Geräten an den Projektor. Bis zu vier Geräte können gleichzeitig über den Projektor projiziert werden.

Inhalte zu EZ View über iTunes

hinzufügen (Für Apple iGeräte)

1. Verbinden Sie Ihr iPhone mit Ihrem Computer.

2. Führen Sie iTunes

auf Ihrem Computer aus, außer es öffnet sich automatisch, wenn Sie das iPhone anschließen.

3. Klicken Sie auf das iPhone oder iPad Gerät in der Seitenleiste.

4. Klicken Sie auf die Apps in den Einstellungsfeldern.

5. Klicken Sie auf EZ View, um sämtliche in EZ View geladene Dateien

6. Klicken Sie auf „Hinzufügen“ und wählen Sie die Dateien aus, die zu EZ View

hochgeladen werden sollen. Sie können JPG Dateien und Dokumentendateien laden.

7. Klicken Sie unten links auf die Synchronisierungstaste, um die Dateien auf

Ihr iPhone zu übertragen.Benutzerhandbuch Seite 32

Das Bild von EZ View skizzieren Ein Skizzenprogramm ist in die Foto / Dokumenten / Webmodi integriert, damit der Präsentator Notizen auf dem projizierten Bild machen kann. Sie können ganz einfach über eine Berührung zeichnen, farblich markieren oder löschen. Die skizzierten Bilder können in einem Rutsch in der Fotorolle gespeichert werden.

Verbindung des Projektors mit einem verfügbaren WLAN Netzwerk (Heimnetzwerkmodus) für Internetzugriff Es wird empfohlen, den Projektor mit einem WLAN-Netzwerk zu verbinden, so dass Ihr Computer, Tablet und Smartphone zur selben Zeit auf das Internet zugreifen kann. Sie müssen nur den Netzwerkschlüssel eingeben, um die Verbindung das erste Mal einzurichten. Der Projektor wird automatisch mit dem Netzwerk verbunden, wenn der WLAN-Modus das nächste Mal aufgerufen wird.

1. Wählen und rufen Sie

„Wi-Fi“ im Hauptmenü aus.

2. Drücken Sie auf (Menü), um die folgenden Optionen aufzurufen. Wählen Sie

„Internetzugang“ (Client Modus) und bestätigen Sie mit

„OK“.Benutzerhandbuch Seite 33

3. Wählen Sie das WLAN-Netzwerk, mit dem Sie sich verbinden möchten und

4. Wenn WLAN Sicherheit in Ihrem WLAN-Netzwerk aktiviert ist, drücken Sie auf

„OK“, um die Tastatur anzuzeigen und das Kennwort einzugeben (Netzwerkschlüssel), indem Sie die Navigationstasten am Projektor oder der Fernbedienung verwenden. Drücken Sie Eingabe des Kennwortes am Projektor oder auf der Fernbedienung auf „Beenden“, um die Tastatur auszublenden. Wählen Sie „Verbinden“ und bestätigen Sie mit

5. Verwenden Sie die „Beenden“ Taste, um zur WLAN-Anzeige zurückzukehren. Sie

können jetzt den Treiber oder die EZ View App starten, um mit der Drahtlosprojektion zu beginnen.

6. Wenn Sie die Drahtlosprojektion beenden möchten, schließen Sie einfach den

Treiber oder die App, um zum Hauptmenü des Projektors zurückzukehren.Benutzerhandbuch Seite 34

Anmerkung: Die Leistung beim Internetzugriff (Heimnetzwerkmodus) wird durch eine Reihe von Faktoren beeinflusst, darunter CPU Leistung Ihres Smartphone/Notebook, der Abstand zwischen dem Access Point, und Wänden/Hindernissen, welche die direkte Sichtlinie blockieren. Funktelefone, Bluetooth Geräte, Mikrowellen und alles, das Funkstörungen im 2,4 GHz Frequenzbereich erzeugen könnte, kann die WLAN Leistung ebenfalls beeinträchtigen. Wenn die Verbindungsgeschwindigkeit zum Internet bei der Projektion sinkt oder die Verbindung abbricht, empfehlen wir Ihnen die Auswahl eines anderes Access Point mit einem stärkeren Signal oder das Abtrennen des Projektor Client von Ihrem Access Point (Internetzugang deaktivieren), um die optimale Leistung bei der Drahtlosprojektion zu erhalten.Benutzerhandbuch Seite 35

Fehlerbehebung Falls Ihr Projektor nicht richtig zu funktionieren scheint, prüfen Sie die folgenden Punkte, bevor Sie sich mit einem autorisierten Servicezentrum in Verbindung setzen. Symptom Zu prüfende Punkte Der Projektor funktioniert nicht, wenn er mit einem Kabel an ein Notebook oder PC angeschlossen wird.

1. Prüfen Sie, dass das HDMI-Kabel richtig angeschlossen

2. Stellen Sie sicher, dass der PC auf die Projektoranzeige

gestellt wurde. Die Webseite für die Treiberinstallation kann nicht vom Computerbrowser geöffnet werden.

1. Aktivieren Sie WLAN am Notebook oder PC und wählen

Sie den Access Point „WiFi_projector-XX“, um sich mit dem Projektor zu verbinden.

2. Trennen Sie das Ethernetkabel von Ihrem Computer,

um einen Einfluss auf die WLAN-Netzwerkverbindung zu verhindern.

3. Öffnen Sie den Internetbrowser auf Ihrem Computer

und geben Sie anschließend http://192.168.111.1 in die Adressleiste des Browsers ein. Der Projektor kann nicht erkannt werden, wenn die EZ View App ausgeführt wird.

1. Wählen Sie „WLAN“ im Hauptmenü, um den WLAN

Anzeigemodus anzuzeigen.

2. Aktivieren Sie WLAN am PC oder Smartphone und

wählen Sie den Access Point „WiFi_projector-XX“, um sich mit dem Projektor zu verbinden.

3. Trennen Sie das Ethernetkabel von Ihrem Computer,

um einen Einfluss auf die WLAN-Netzwerkverbindung zu verhindern. Das projizierte Bild ist zu dunkel.

1. Nutzen Sie den Projektor in einer dunkleren Umgebung.

2. Erhöhen Sie die Helligkeit, indem Sie das Netzteil

3. Reduzieren Sie die projizierte Bildgröße.

Das projizierte Bild ist verschwommen.

1. Stellen Sie den Fokus ein. Lesen Sie bitte „Den Fokus

2. Prüfen Sie, ob das Objektiv verschmutzt ist.

Die Temperatur des Projektors ist zu hoch. Aufgrund der integrierten Hochleistungs-LED ist es normal, dass dieser Projektor während des längeren Betriebes warm wird. Dies hat keinen Einfluss auf die Leistung des Projektors. Halten Sie die Lüftungsschlitze immer frei von Schmutz und Blockierungen und verwenden Sie den Projektor in einer gut belüfteten Umgebung. Zurücksetzen von Unregelmäßigkeiten Wenn der Projektor langsam läuft, einfriert, abstürzt oder während des Betriebs hängt. Drücken Sie 8 Sekunden lang auf die Ein/Aus-Taste, um den Projektor neu zu starten.Benutzerhandbuch Seite 36

Technische Daten Element Beschreibung Optische Technologie DLP Lichtquelle RGB LED Anzeigeformat 16:9 Auflösung 854 x 480 Pixel (WVGA) Kontrastverhältnis 1000:1 Projizierte Bildgröße 36 cm ~ 300 cm (14” ~ 120”) Projektionsabstand 50 cm ~ 425 cm (20” ~ 167”) Projektionsverhältnis (Diagonale: Entfernung) 1,6 (Projektionsabstand/Bildbreite) Helligkeit Bis zu 100 Lumen Fokus Manuell Versatz 100% Wiedergabeformat Bild: *.jpeg, *.jpg, *.bmp Video: *.avi, *.mov, *.mp4, *.mpg Audio: *.mp3, *.wav, *.ogg Dokument: *.ppt, *.pptx, *.pdf, *.doc, *.docx, *.xls, *.xlsx WiFi Modul: IEEE 11n (1T1R) Standard: 802.11b/g/n Interner Speicher 2 GB (1,2 GB für Speicher) Interner Lautsprecher Mono Kartensteckplatz SD/SDHC/SDXC Karte (bis zu 128 GB SDHC) Stromversorgung Eingang: 100 ~ 240 V AC Ausgang: 12 V, 2 A DC Akkutyp Embedded 7.4 V/2000 mAh Li-polymer battery Akku Betriebszeit Erweiterter Modus: 80 min Modus Normal: 100 min Ökomodus: 120 min Stromverbrauch AC Modus: 12 W Akkumodus: 8 W ~ 12 W Abmessungen (L x B x H) 132 x 95 x 25 mm Gewicht 285 g Feuchtigkeit 20 – 80%, 80% (Max.), nicht-kondensierend Betriebstemperatur 5°C – 35°C.Guide de l’utilisateur Page 1
