PocketCinema N100 - Projektor AIPTEK - Kostenlose Bedienungsanleitung

Produkttyp	Pico-DLP-Projektor
Display-Technologie	DLP (Digital Light Processing)
Lichtquelle	RGB-LED
Native Auflösung	854 x 480 Pixel (WVGA)
Bildformat	16:9
Kontrastverhältnis	1000:1
Helligkeit	Bis zu 100 Lumen
Größe des projizierten Bildes	36 cm bis 305 cm (14" bis 120")
Projektionsabstand	50 cm bis 425 cm (20" bis 167")
Fokussierung	Manuell (Hebel)
Anschlüsse	HDMI (MHL-kompatibel), VGA (Mini-D-Sub 15-polig), USB (Laden), 3,5-mm-Audioausgang
Lautsprecher	Eingebaut, Mono
Stromversorgung	Eingang 100-240 V~, Ausgang 12 V / 2 A
Akku	Integrierter Li-Polymer-Akku, 7,4 V / 2000 mAh
Akkulaufzeit	Ca. 90 min (Verbessert), 120 min (Normal), 150 min (Eco)
Abmessungen (L x B x H)	132 x 95 x 25 mm
Gewicht	270 g
Betriebstemperatur	5°C bis 35°C
Luftfeuchtigkeit	20% bis 80% ohne Kondensation
Mitgeliefertes Zubehör	Netzadapter, Fernbedienung (Batterie CR2025), HDMI-Kabel, MHL-Kabel, Transporttasche, Bedienungsanleitung
Wartung	Linse mit einem weichen Tuch reinigen, Staub vermeiden, Lüftungsschlitze nicht blockieren
Sicherheit	Nicht direkt in die Lichtquelle blicken, nur den mitgelieferten Adapter verwenden, nicht Feuchtigkeit aussetzen
Reparierbarkeit	Reparaturen nur von autorisierten Servicezentren durchführen lassen; der Akku darf nur von einem Fachmann ausgetauscht werden

Häufig gestellte Fragen - PocketCinema N100 AIPTEK

Wie verbinde ich mein Smartphone mit dem Projektor?

Verwenden Sie das mitgelieferte MHL-Kabel für kompatible Geräte. Für iPhone verwenden Sie einen Lightning Digital AV-Adapter (nicht im Lieferumfang) und ein HDMI-Kabel.

Wie stelle ich den Fokus ein?

Drehen Sie den Fokushebel am Objektiv, bis das Bild scharf ist.

Was tun, wenn das projizierte Bild unscharf ist?

Passen Sie den Fokus an. Hilft das nicht, reinigen Sie die Linse vorsichtig mit einem weichen, trockenen Tuch.

Wie lange hält der Akku?

Bis zu 150 Minuten im Eco-Modus, 120 Minuten im Normal-Modus und 90 Minuten im Verbessert-Modus.

Kann ich den Projektor im Netzbetrieb verwenden?

Ja, verwenden Sie den mitgelieferten Netzadapter. Der Projektor schaltet automatisch in den Verbessert-Modus, um die Helligkeit zu optimieren.

Wie lade ich ein externes Gerät (Smartphone) über den Projektor?

Schließen Sie das Gerät über ein USB-Kabel an den USB-Anschluss des Projektors an. Wenn der Projektor ausgeschaltet ist, drücken Sie die Source-Taste, um das Laden zu starten.

Welche Kabel sind im Lieferumfang enthalten?

HDMI-Kabel (Typ A auf A), MHL-Kabel (HDMI Typ A auf USB D), Netzadapter mit austauschbaren Steckern und Fernbedienung.

Wie reinige ich den Projektor?

Verwenden Sie ein weiches, trockenes Tuch für die Linse. Vermeiden Sie Lösungsmittel. Halten Sie die Lüftungsöffnungen staubfrei.

Was tun, wenn der Projektor einfriert oder nicht mehr reagiert?

Drücken Sie die Einschalttaste 8 Sekunden lang, um einen Neustart zu erzwingen.

Welche Projektionsmodi sind verfügbar?

Die Modi sind: Vorderansicht, Decke vorne, Rückansicht und Decke hinten. Sie werden im Menü eingestellt.

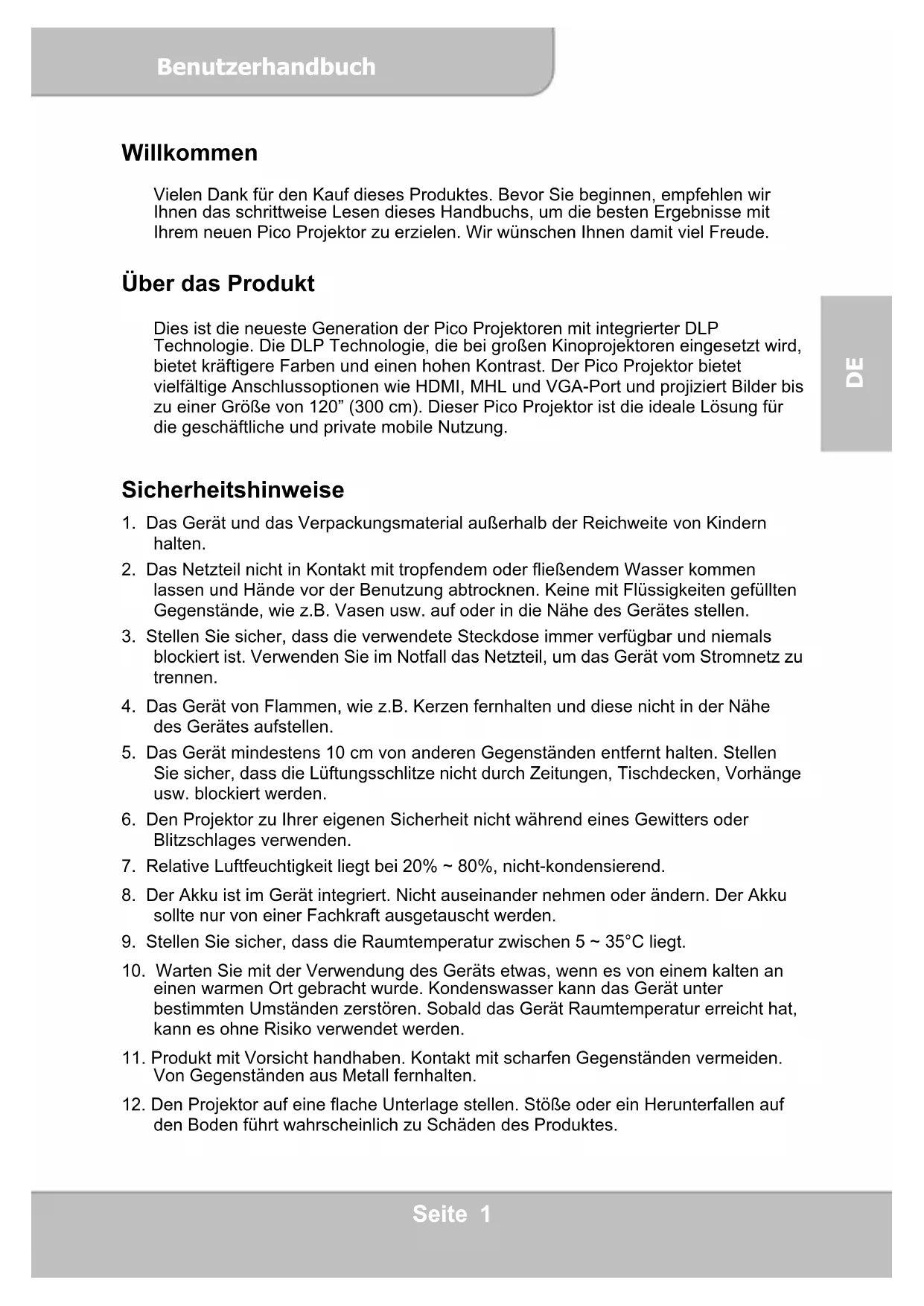

BEDIENUNGSANLEITUNG PocketCinema N100 AIPTEK

Vielen Dank für den Kauf dieses Produktes. Bevor Sie beginnen, empfehlen wir Ihnen, dieses Handbuch schrittweise zu lesen, um die besten Ergebnisse mit Ihrem neuen Pico-Projektor zu erzielen. Wir wünschen Ihnen damit viel Freude.

Über das Produkt

Dies ist die neueste Generation der Pico-Projektoren mit integrierter DLP-Technologie. Die DLP-Technologie, die auch bei großen Kinoprojektoren eingesetzt wird, bietet kräftigere Farben und einen hohen Kontrast. Der Pico-Projektor bietet vielfältige Anschlussoptionen wie HDMI, MHL und VGA-Port und projiziert Bilder bis zu einer Größe von 120 Zoll (300 cm). Dieser Pico-Projektor ist die ideale Lösung für die geschäftliche und private mobile Nutzung.

Sicherheitshinweise

1. Das Gerät und das Verpackungsmaterial außerhalb der Reichweite von Kindern halten.
2. Das Netzteil nicht mit tropfendem oder fließendem Wasser in Kontakt bringen. Hände vor der Benutzung abtrocknen. Keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Vasen usw., auf oder in die Nähe des Gerätes stellen.
3. Stellen Sie sicher, dass die verwendete Steckdose immer verfügbar und niemals blockiert ist. Verwenden Sie im Notfall das Netzteil, um das Gerät vom Stromnetz zu trennen.
4. Das Gerät von Flammen, wie z.B. Kerzen, fernhalten und diese nicht in der Nähe des Gerätes aufstellen.
5. Das Gerät mindestens 10 cm von anderen Gegenständen entfernt halten. Stellen Sie sicher, dass die Lüftungsschlitze nicht durch Zeitungen, Tischdecken, Vorhänge usw. blockiert werden.
6. Den Projektor zu Ihrer eigenen Sicherheit nicht während eines Gewitters oder Blitzschlages verwenden.
7. Relative Luftfeuchtigkeit liegt bei 20 % bis 80 %, nicht kondensierend.
8. Der Akku ist im Gerät integriert. Nicht auseinandernehmen oder ändern. Der Akku sollte nur von einer Fachkraft ausgetauscht werden.
9. Stellen Sie sicher, dass die Raumtemperatur zwischen 5 und 35 °C liegt.
10. Warten Sie mit der Verwendung des Geräts etwas, wenn es von einem kalten an einen warmen Ort gebracht wurde. Kondenswasser kann das Gerät unter bestimmten Umständen zerstören. Sobald das Gerät Raumtemperatur erreicht hat, kann es ohne Risiko verwendet werden.
11. Produkt mit Vorsicht handhaben. Kontakt mit scharfen Gegenständen vermeiden. Von Gegenständen aus Metall fernhalten.
12. Den Projektor auf eine flache Unterlage stellen. Stöße oder ein Herunterfallen auf den Boden führt wahrscheinlich zu Schäden des Produktes.
13. Das Produkt nicht fallen lassen oder auseinandernehmen, da sonst die Gewährleistung erlischt. Das Öffnen oder Entfernen von Abdeckungen kann Sie gefährlichen Spannungen und anderen Risiken aussetzen. Alle Wartungsarbeiten von Fachpersonal durchführen lassen.
14. Verwenden Sie ausschließlich vom Hersteller angebotenes Zubehör.
15. Sowohl das Produkt als auch das Benutzerhandbuch unterliegen fortlaufenden Verbesserungen oder Ergänzungen ohne vorherige Mitteilung.

Pflege- und Sicherheitshinweise für Pico-Projektoren

1. Nicht direkt in das Objektiv des Projektors sehen.
2. Dieses Produkt kann während des Betriebes etwas warm werden, was normal ist.
3. Das Gerät nicht in einer sehr staubigen Umgebung verwenden. Staubpartikel und andere Fremdgegenstände können das Gerät beschädigen.
4. Das Gerät keinen starken Vibrationen aussetzen. Dies könnte die internen Bauteile beschädigen.
5. Verwenden Sie das beiliegende Netzteil (siehe Technische Daten): Prüfen Sie, ob die Spannung der Stromversorgung der verfügbaren Spannung am Einsatzort entspricht. Dieses Gerät entspricht dem angegebenen Spannungstyp.

Vermeiden von Hörschaden:

Das Anhören mit einer hohen Lautstärke über einen längeren Zeitraum kann Ihre Ohren schädigen.

Hinweis für längere Projektion

Der interne Akku unterstützt ungefähr 150 Minuten Projektion. Wenn Sie länger projizieren möchten, wird die Nutzung des Netzteils empfohlen.

Wenn der Akku zu schwach ist, um weiter betrieben werden zu können, beginnt die Anzeige für schwachen Akku () zu blinken. Sie müssen das Produkt aufladen, wenn das Symbol angezeigt wird.

Es ist normal, dass der Projektor wegen seiner hohen Leistung während des Betriebs warm wird. Wenn der Projektor längere Zeit läuft und zu heiß wird, erscheint das Symbol für hohe Temperatur auf dem Display. Das System ruft automatisch den Standbymodus auf.

FCC-Konformitätserklärung:

Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC-Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufnehmen, auch wenn diese zu Betriebsstörungen führen können.

Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B (siehe Abschnitt 15 der FCC-Bestimmungen). Diese Grenzwerte bieten einen ausreichenden Schutz gegen Interferenzen bei tatsächlichen Installationen. Das Gerät erzeugt und verwendet hochfrequente Schwingungen und kann sie ausstrahlen. Wenn es nicht nach den Anweisungen des Herstellers aufgestellt und betrieben wird, können Störungen im Radio- und Fernsehempfang auftreten.

In Ausnahmefällen können bestimmte Installationen Störungen verursachen. Sollte der Radio- und Fernsehempfang beeinträchtigt sein, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, empfiehlt sich die Behebung der Störung durch eine oder mehrere der folgenden Maßnahmen:

• Richten Sie die Empfangsantenne neu aus.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
• Stecken Sie den Netzstecker des Geräts in eine andere Steckdose, damit das Gerät und der Empfänger an verschiedene Stromkreise angeschlossen sind.
• Bitten Sie Ihren Händler oder einen erfahrenen Radio- bzw. Fernsehtechniker um Hilfe.

Sie werden darauf hingewiesen, dass Geräte, an denen nicht von der für die Einhaltung verantwortlichen Stelle ausdrücklich gebilligte Änderungen vorgenommen wurden, vom Benutzer möglicherweise nicht betrieben werden dürfen.

Wenn die Zeit gekommen ist, Ihr Produkt wegzuwerfen, recyceln Sie bitte so viele Komponenten wie möglich. Batterien und Akkus dürfen nicht zusammen mit dem Hausmüll entsorgt werden! Bitte geben Sie sie an einer Recyclingstelle in Ihrer Nähe ab.

Zusammen leisten wir einen wertvollen Beitrag zum Schutz unserer Umwelt.

Inhalt

Über das Produkt, Sicherheitshinweise	1
Paketinhalt	4
Produktübersicht	5
Erste Schritte	7
Projektion von einer externen Videoeingangsquelle	8
HDMI, VGA	9
Smartphone & Tablets	12
Aufladen von externen Mobilgeräten	12
Fehlerbehebung	13
Technische Daten	14

Paketinhalt

Bitte überprüfen Sie, ob sich die folgenden Artikel im Paket befinden:

Pico-Projektor, Netzteil, abnehmbarer Stromstecker, Fernbedienung, HDMI-Kabel (Typ A auf A), MHL-Kabel (HDMI A auf USB D), Tragetasche, Benutzerhandbuch

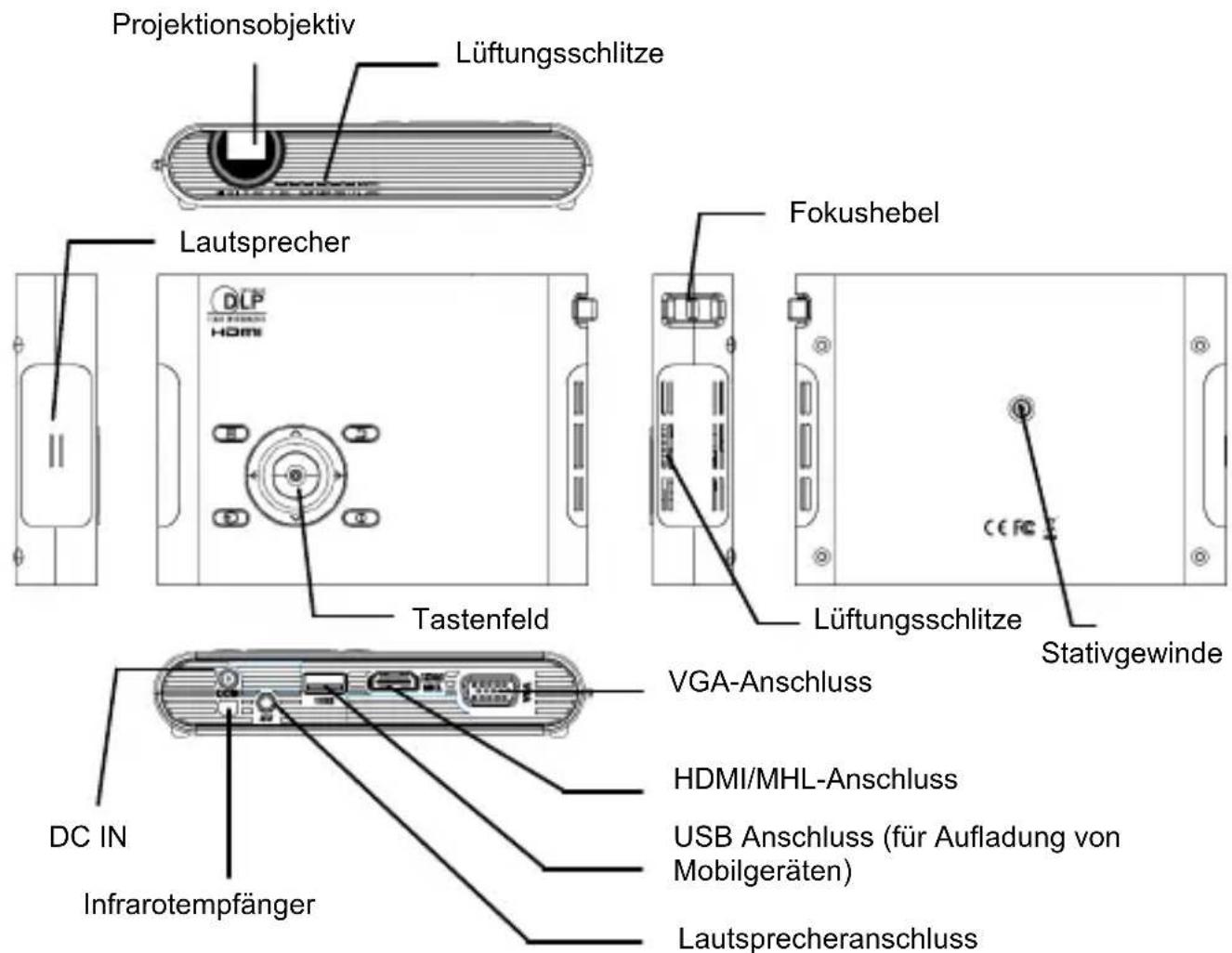

Produktübersicht

Projektor

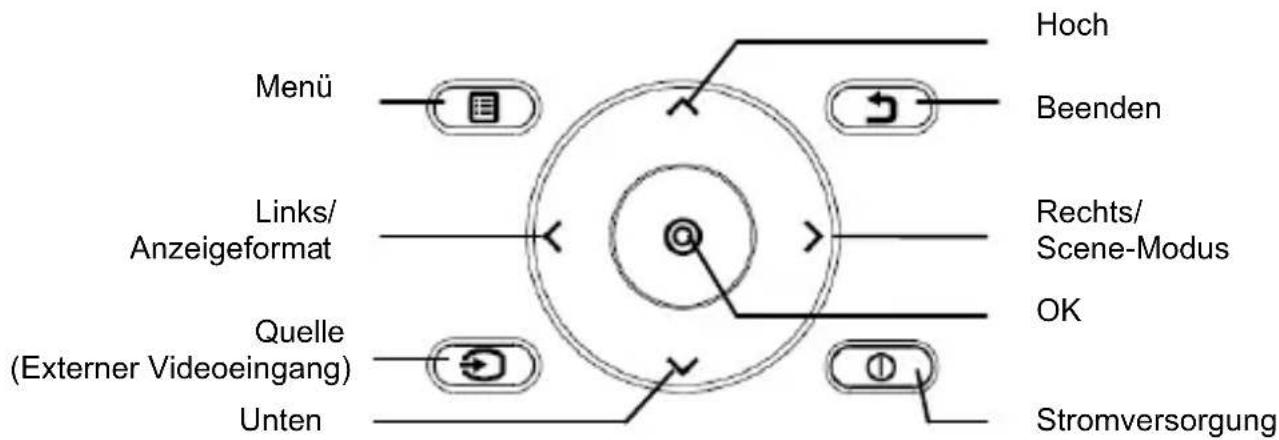

Systemsteuerung

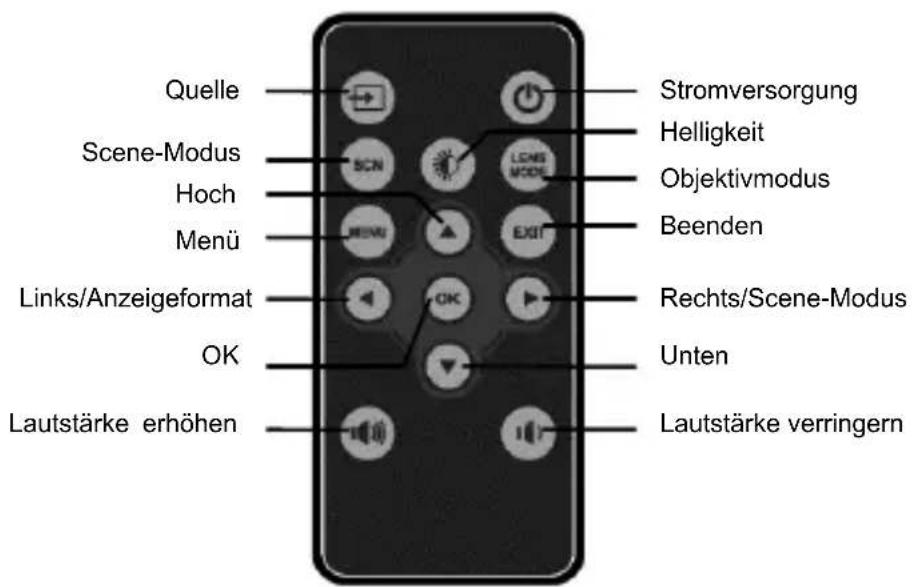

Fernbedienung

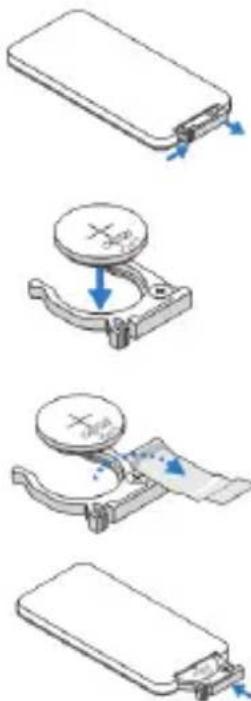

Einlegen der Batterien in die Fernbedienung

1. Entfernen Sie die Batteriehalterung, indem Sie den Auslöser fest herunterdrücken und die Batteriehalterung herausziehen.
2. Legen Sie eine CR2025-Knopfbatterie unter Beachtung der Polarität ein, wie sie in der Batteriehalterung angegeben ist.

Anmerkung: Wenn Sie die Fernbedienung zum ersten Mal verwenden, befindet sich eine Plastikfolie zwischen der Batterie und ihren Kontakten. Entfernen Sie die Folie vor der Benutzung.

1. Legen Sie die Batteriehalterung ein.

Warnung:

Eine unsachgemäße Nutzung der Batterie kann zu einer Überhitzung, Explosion oder Entzündung führen, was Verletzungen oder ein Feuer zur Folge haben kann. Ein Auslaufen der Batterie kann die Fernbedienung beschädigen.

Die Fernbedienung nicht dem direkten Sonnenlicht aussetzen.

Die Batterie keinem Feuer oder Wasser aussetzen.

Eine leere Batterie austauschen.

Entnehmen Sie die Batterie, wenn die Fernbedienung über einen längeren Zeitraum nicht verwendet wird.

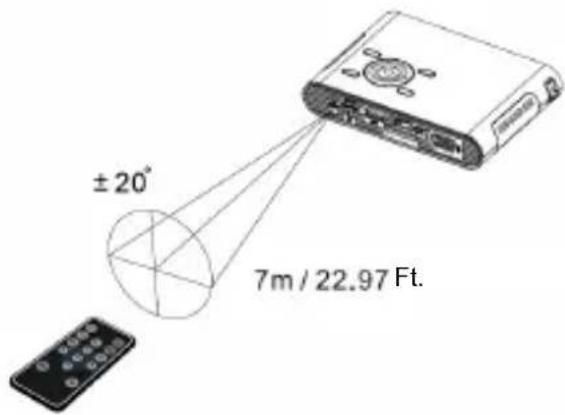

Betriebsreichweite mit der Fernbedienung

Anmerkung: Die tatsächliche Betriebsreichweite kann vom Diagramm etwas abweichen. Zudem verringert eine schwache Batterie die Betriebsreichweite der Fernbedienung.

Erste Schritte

Aufladen des Produktes

Der Projektor verfügt über einen Li-Polymer Akku für die mobile Nutzung. Bitte laden Sie den Projektor vor der ersten Nutzung 8 Stunden lang auf. Die weiteren Aufladevorgänge dauern etwa 4 Stunden. Der Akku wird nur geladen, wenn der

Projektor nicht verwendet wird (Gerät aus). Verbinden Sie ein Ende des beiliegenden Netzteils mit der DC IN Buchse und das andere Ende mit einer Steckdose, um mit dem Aufladen zu beginnen.

Tauschen Sie den Stecker (EU, USA, usw.) des Netzteils aus, damit er der Steckdose Ihres Landes entspricht, falls er entsprechend sein sollte.

LED Ladeanzeige

Während des Ladens leuchtet die LED der Ein/Aus-Taste orange. Sie wird grün leuchten, wenn der Akku vollständig geladen ist.

Den Projektor ein-/ausschalten

Drücken Sie den Ein/Aus-Schalter 2 Sekunden lang, um den Projektor einzuschalten. Drücken Sie den Ein/Aus-Schalter 2 Sekunden lang nach unten, um den Projektor auszuschalten.

Stand-by-Modus: Drücken Sie die Ein/Aus-Taste 1 Sekunde lang, um die Projektorlampe kurz auszuschalten, um Akkustrom und Zeit beim Systemstart zu sparen. (Die LED an den Tasten leuchten weiterhin, wenn sich der Projektor im Standbymodus befindet.)

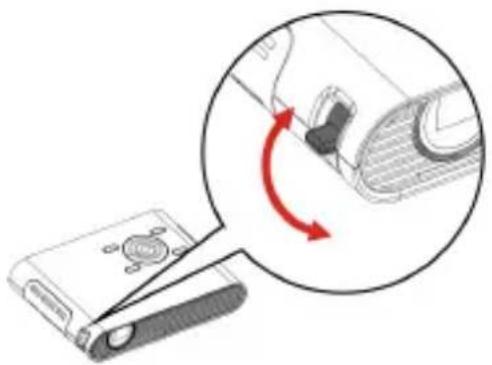

Fokus abhängig vom Abstand anpassen

Stellen Sie den Projektor auf eine flache Unterlage und gegenüber einer Wand oder Projektionsleinwand. Der Projektionsabstand und die Projektionsgrößen sind:

Entfernung: 50 cm 425 cm (20 167 )

Bildgröße: 36 cm ~ 305 cm (14" ~ 120")

Stellen Sie den Fokus durch Drehen des Fokushebels nach oben oder unten ein, um ein scharfes Bild zu erhalten.

Anmerkung: Verwenden Sie ein Stativ (nicht enthalten), um ggf. die Höhe des Projektionsbildes zu steigern. Das Stativgewinde befindet sich an der Unterseite des Projektors.

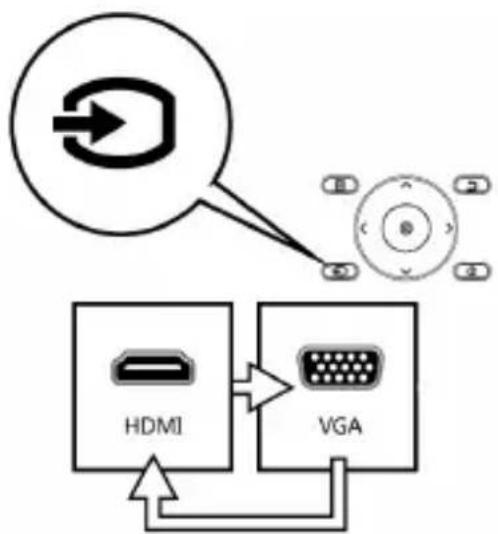

Projektion von einer externen Videoquelle

Der Projektor verfügt über mehrere Anschlüsse an der Unterseite. Sie können Ihre externe Videoquelle über das entsprechende Kabel an den Projektor anschließen und die Quelle-Taste auf dem Bedienfeld des Projektors drücken, um die Eingangsquelle auszuwählen.

HDMI

Verwenden Sie das HDMI-Kabel, um den HDMI-Anschluss an der Rückseite des Projektors mit der externen HDMI-Signalquelle zu verbinden. Nach dem Anschluss wechselt das Display automatisch zur HDMI-Quelle.

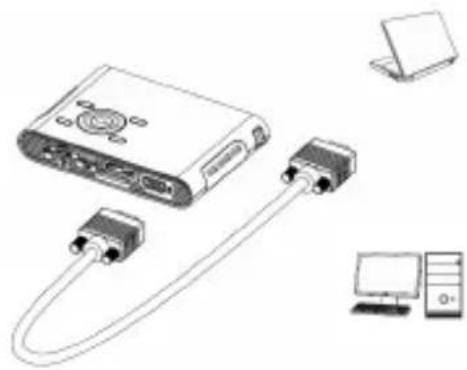

VGA

Verwenden Sie das VGA-Kabel, um den VGA-Anschluss an der Rückseite des Projektors mit der externen VGA-Signalquelle zu verbinden. Drücken Sie nach dem Anschluss die Quelle-Taste auf der Fernbedienung oder dem Bedienfeld, um die VGA-Quelle auszuwählen.

Anmerkung: Das VGA-Kabel ist nicht im Standardlieferumfang enthalten.

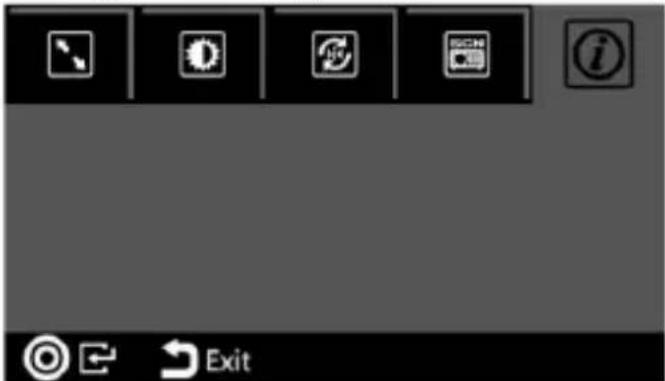

Wiedergabeeinstellung für externe Videoquelle ändern

Drücken Sie auf Menü an Bedienfeld auf der Fernbedienung, um die Wiedergabeeinstellung aufzurufen.

1. Anzeigeformat

Wenn die Videodatei im Seitenverhältnis 4:3 vorliegt, ermöglicht Ihnen diese Funktion die Anpassung, wie das Bild auf einem 16:9 Bildschirm aussehen soll.

Drücken Sie auf /OK , um die Optionen anzuzeigen.

1) Schwenken & Scannen: das Bild wird zur Anpassung an einen 16:9 Bildschirm hochskaliert. 2) Letterbox: das Bild wird mit dem ursprünglichen Seitenverhältnis angezeigt.

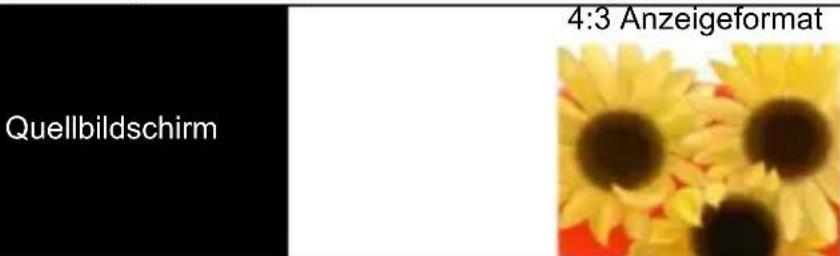

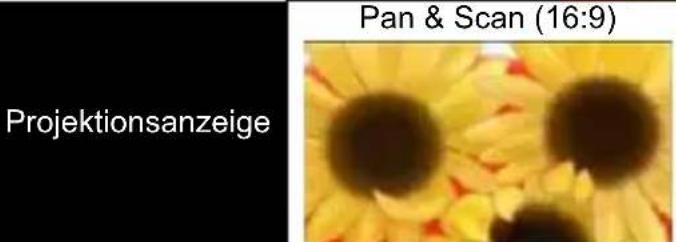

Abbildung für die Seitenverhältniseinstellung:

Letterbox (16:9)

2. Helligkeit

Ermöglicht Ihnen die Änderung der Helligkeit je nach Umgebung und Stromverbrauch.

1) Erweitert: Wählen Sie diesen Modus, wenn eine externe Stromversorgung verfügbar ist, um die Leistung zu maximieren. 2) Normal: Der Standardmodus für die Optimierung der Projektorleistung und Akkukapazität. 3) Öko: Dieser Modus wird empfohlen, wenn der Projektor im Akkumodus verwendet wird, um Strom zu sparen.

Anmerkung: Der Projektor wechselt automatisch in den erweiterten Modus, wenn er mit dem Netzteil betrieben wird.

3. Projektionsmodus (Linse)

Ermöglicht Ihnen die Auswahl des Projektionsmodus in Abhängigkeit davon, wie der Projektor angebracht ist.

Vorderseite: Dies ist die herkömmliche Methode, den Projektor für eine schnelle Einrichtung und Mobilität aufzustellen.

Decke vorn: Der Projektor stellt das Bild für eine Projektion von der Decke auf den Kopf.

Rückseite: Der Projektor dreht das Bild um, so dass er hinter einer durchsichtigen Leinwand projizieren kann.

Rückseite: Der Projektor wird umgedreht und stellt das Bild auf den Kopf. Er kann damit hinter einer durchsichtigen Leinwand bei Montage an einer Decke projizieren.

4. Szenenauswahl

Ermöglicht Ihnen die Auswahl des idealen Modus zum Ansehen von Filmen, Foto-Diashows oder Lesen von Text mit ausgeglichener Helligkeit, Farbe und Kontrast.

Kino: ideal zum Ansehen von Filmen

Normal: ideal für Foto-Diashows

Text: ideal für Bilder mit Text

5. Informationen

Zeigt Firmware-Version: Txxxx

Projektion von Smartphones oder Tablets

1. Verbinden Sie Smartphones für die Projektion, die MHL (Mobile High-Definition Link) unterstützen.

Verbinden Sie Samsung Galaxy S2, Note; das neue HTC One, One X+, One X, One S; oder Sony Xperia Z über ein MHL (A zu USB D Typ HDMI) Kabel mit dem Projektor.

Verbinden Sie Samsung Galaxy S4, Note II über ein MHL (A zu USB D Typ HDMI) Kabel und Samsung 5 zu 11 Pin MHL Konverter (wie Abbildung) für die Projektion.

Anmerkung: Es ist normal, dass der Projektor die Smartphones oder Tablets automatisch lädt, wenn Sie mit dem MHL-Kabel für die Projektion verbunden sind.

1. Verbinden Sie das iPhone 5 für eine Spiegelprojektion (mit Lightning Anschluss). Verbinden Sie das iPhone 5, iPad 4, iPad mini und iPod touch 5 über einen Lightning Digital AV Adapter und einem A-zu-A Typ HDMI Kabel mit dem Projektor.

iPhone 4S, 4, Neues iPad, iPad 2 und iPod touch (4) können mit dem Apple 30-Pin Digital AV Adapter und einem A-zu-A Typ HDMI Kabel verbunden werden

Aufladen von externen Mobilgeräten

Der interne Akku des Projektors kann nicht nur für die Projektion verwendet werden, sondern auch um Mobilgeräte aufzuladen.

1. Verbinden Sie Ihr Mobilgerät über das USB-Kabel, indem Sie den Typ A Stecker in den USB-Port an der Rückseite des Projektors stecken.
2. Nach dem Einsatz des Projektors wird das Gerät automatisch aufgeladen.
3. Wenn der Projektor ausgeschaltet ist, drücken Sie bitte auf die Quellen-Taste ( ), um mit der Aufladung zu beginnen oder sie anzuhalten.

Anmerkung: Der Projektor stellt 5V/500 mA Ausgangsleistung für die Aufladung von Mobilgeräten bereit.

Fehlerbehebung

Falls Ihr Projektor nicht richtig zu funktionieren scheint, prüfen Sie die folgenden Punkte, bevor Sie sich mit einem autorisierten Servicezentrum in Verbindung setzen.

Symptom Zu prüfende Punkte
Der Projektorkfungstitioniert nicht, wenn er mit einem Kabel an ein Notebook oder PC angeschlossen wird.	1. Prüfen Sie, dass das HDMI-Kabel richtig angeschlossen ist.2. Stellen Sie sicher, dass der PC auf die Projektoranzeige gestellt wurde.
Das projizierte Bild ist zu dunkel.	1. Nutzen Sie den Projektor in einer dunkleren Umgebung.2. Erhöhen Sie die Helligkeit, indem Sie das Netzteil benutzen.3. Scale down the projectional image size.
Das projizierte Bild ist verschwommen.	1. Stellen Sie den Fokus ein. Lesen Sieitte „Den Fokus einstellen".2. Prüfen Sie, ob das Objektiv verschmutzt ist.
Die Temperatur des Projektors ist zu hoch.	Aufgrund der integrierten Hochleistungs-LED ist es normal, dass dieser Projektor während des längeren Betriebes warm wird. Dies hat keinen Einfluss auf die Leistung des Projektors. Halten Sie die Lufungsschlitze immer frei von Schmutz und Blockierungen und verwenden Sie den Projektor in einer gut belufteten Umgebung.
Zurücksetzen von Unregelmäßigkeiten	Dies kann hilfreich sein, wenn der Projektor einfiert, abstürzt oder während des Betriebs hängt. Drücken Sie 8 Sekunden lang auf die Ein/Aus-Taste, um den Projektor neu zu starten.

Technische Daten

Element Beschreibung
Optische Technologie	DLP
Lichtquelle	RGB LED
Anzeigeformat 16:9
Auflösung 854 x 480 Pixel (WVGA)
Kontrastverhältnis 1000:1
Projizierte Bildgroße 36 cm ~ 305 cm (14" ~ 120")
Projektionsabstand 50 cm ~ 425 cm (20" ~ 167")
Projektionsverhältnis (Diagonale: Entfernung)	1,6 (Projektionsabstand/Bildbreite)
Helligkeit Bis zu 100 Lumen
Fokus Manuell
Versatz 100%
Anschlüsse	HDMI/MHL: Kompatibel mit HDMI v1.3 und MHL v2.0 VGA: Mini D-Sub 15-PinAV-Anschluss: Audioausgang: 3,5 mm Mini BuchseUSB-Anschluss: Aufladen von Mobilgeräten
Internet Laatsprecher Mono
Stromversorgung Eingang:	100 ~ 240 V ACAusgang: 12 V, 2 A DC
Akkutyp Integrierter 7,4 V/2000 mAh Li-Polymer Akku
Akku Betriebszeit Erweiterter Modus: 90 minModus Normal: 120 minÖkonomus: 150 min
Stromverbrauch AC Modus:	10,5 WAkkumodus: 6,5 W ~ 10,5 W
Abmessungen (L x B x H)	32 x 95 x 25 mm
Gewicht 270	g
Feuchtigkeit	20 ~ 80%, 80% (Max.), nicht-kondenserend.
Betriebstemperatur	5°C bis 35°C.
