BEDIENUNGSANLEITUNG M28280 DIRT DEVIL

DE GB FR NL ES IT TR Centec.book Seite 1 Donnerstag, 21. April 2011 6:06 182

Centec.book Seite 2 Donnerstag, 21. April 2011 6:06 183

Centec.book Seite 3 Donnerstag, 21. April 2011 6:06 184

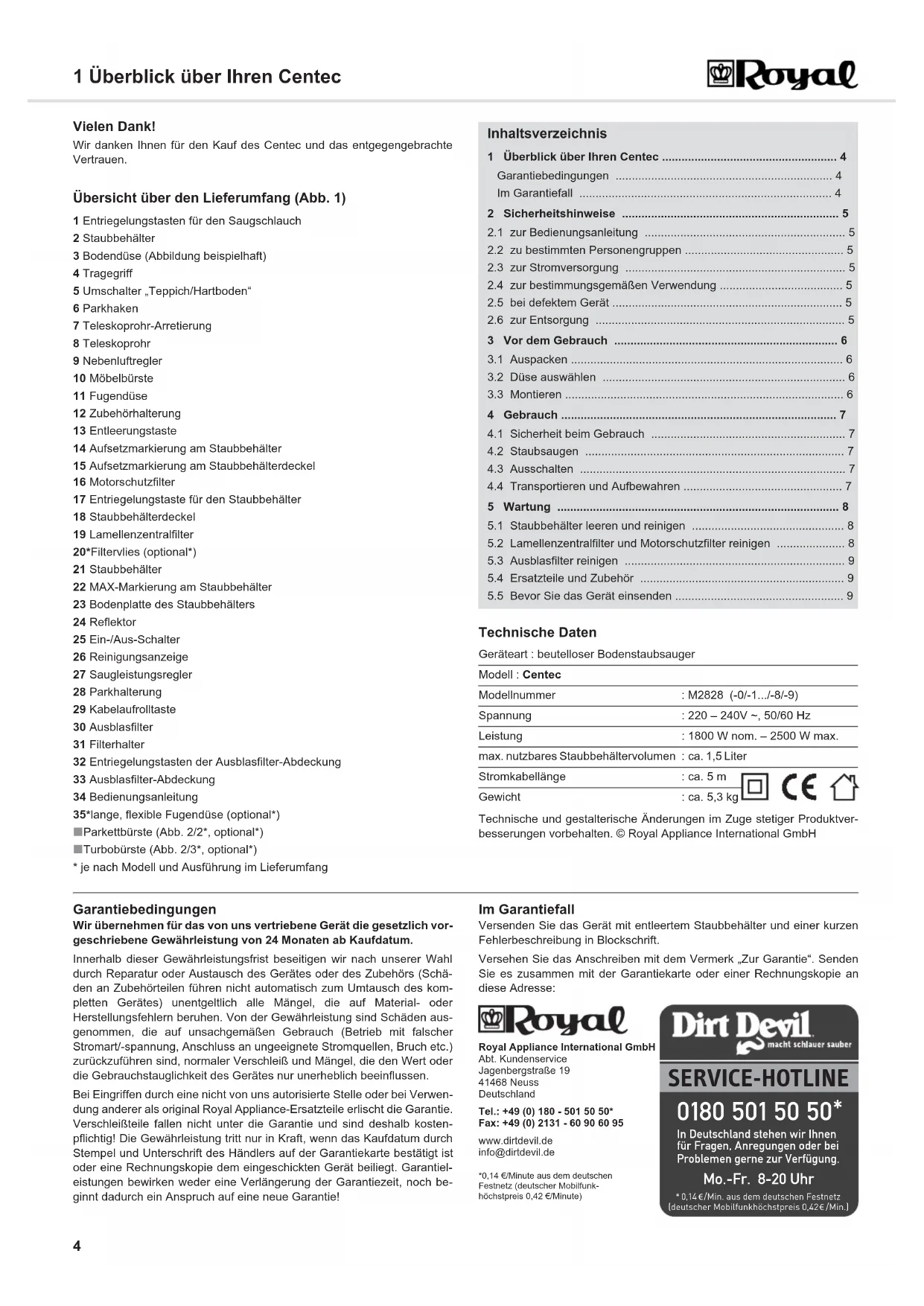

1 Überblick über Ihren Centec 1 Überblick über Ihren Centec Vielen Dank! Wir danken Ihnen für den Kauf des Centec und das entgegengebrachteVertrauen. Übersicht über den Lieferumfang (Abb. 1) 1 Entriegelungstasten für den Saugschlauch2 Staubbehälter3 Bodendüse (Abbildung beispielhaft)4 Tragegriff5 Umschalter „Teppich/Hartboden“6 Parkhaken7 Teleskoprohr-Arretierung8 Teleskoprohr9 Nebenluftregler10 Möbelbürste11 Fugendüse12 Zubehörhalterung13 Entleerungstaste14 Aufsetzmarkierung am Staubbehälter15 Aufsetzmarkierung am Staubbehälterdeckel16 Motorschutzfilter17 Entriegelungstaste für den Staubbehälter18 Staubbehälterdeckel19 Lamellenzentralfilter20*Filtervlies (optional*)21 Staubbehälter22 MAX-Markierung am Staubbehälter23 Bodenplatte des Staubbehälters24 Reflektor25 Ein-/Aus-Schalter26 Reinigungsanzeige27 Saugleistungsregler28 Parkhalterung29 Kabelaufrolltaste30 Ausblasfilter31 Filterhalter32 Entriegelungstasten der Ausblasfilter-Abdeckung33 Ausblasfilter-Abdeckung34 Bedienungsanleitung35*lange, flexible Fugendüse (optional*) Parkettbürste (Abb. 2/2*, optional*) Turbobürste (Abb. 2/3*, optional*)* je nach Modell und Ausführung im Lieferumfang Inhaltsverzeichnis 1 Überblick über Ihren Centec 4 Garantiebedingungen 4 Im Garantiefall 42 Sicherheitshinweise 52.1 zur Bedienungsanleitung 52.2 zu bestimmten Personengruppen 52.3 zur Stromversorgung 52.4 zur bestimmungsgemäßen Verwendung 52.5 bei defektem Gerät 52.6 zur Entsorgung 53 Vor dem Gebrauch 63.1 Auspacken 63.2 Düse auswählen 63.3 Montieren 64 Gebrauch 74.1 Sicherheit beim Gebrauch 74.2 Staubsaugen 74.3 Ausschalten 74.4 Transportieren und Aufbewahren 75 Wartung 85.1 Staubbehälter leeren und reinigen 85.2 Lamellenzentralfilter und Motorschutzfilter reinigen 85.3 Ausblasfilter reinigen 95.4 Ersatzteile und Zubehör 95.5 Bevor Sie das Gerät einsenden 9 Technische Daten Technische und gestalterische Änderungen im Zuge stetiger Produktver-besserungen vorbehalten. © Royal Appliance International GmbH Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät die gesetzlich vor-geschriebene Gewährleistung von 24 Monaten ab Kaufdatum. Innerhalb dieser Gewährleistungsfrist beseitigen wir nach unserer Wahldurch Reparatur oder Austausch des Gerätes oder des Zubehörs (Schä-den an Zubehörteilen führen nicht automatisch zum Umtausch des kom-pletten Gerätes) unentgeltlich alle Mängel, die auf Material- oderHerstellungsfehlern beruhen. Von der Gewährleistung sind Schäden aus-genommen, die auf unsachgemäßen Gebrauch (Betrieb mit falscherStromart/-spannung, Anschluss an ungeeignete Stromquellen, Bruch etc.)zurückzuführen sind, normaler Verschleiß und Mängel, die den Wert oderdie Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen. Bei Eingriffen durch eine nicht von uns autorisierte Stelle oder bei Verwen-dung anderer als original Royal  Appliance-Ersatzteile erlischt die Garantie.Verschleißteile fallen nicht unter die Garantie und sind deshalb kosten-pflichtig! Die Gewährleistung tritt nur in Kraft, wenn das Kaufdatum durchStempel und Unterschrift des Händlers auf der Garantiekarte bestätigt istoder eine Rechnungskopie dem eingeschickten Gerät beiliegt. Garantiel-eistungen bewirken weder eine Verlängerung der Garantiezeit, noch be-ginnt dadurch ein Anspruch auf eine neue Garantie! Im Garantiefall Versenden Sie das Gerät mit entleertem Staubbehälter und einer kurzenFehlerbeschreibung in Blockschrift. Versehen Sie das Anschreiben mit dem Vermerk „Zur Garantie“. SendenSie es zusammen mit der Garantiekarte oder einer Rechnungskopie andiese Adresse:Royal Appliance International GmbHAbt. KundenserviceJagenbergstraße 1941468 NeussDeutschlandTel.: +49 (0) 180 - 501 50 50*Fax: +49 (0) 2131 - 60 90 60 95www.dirtdevil.deinfo@dirtdevil.de*0,14 €/Minute aus dem deutschen Festnetz (deutscher Mobilfunk-höchstpreis 0,42 €/Minute)Geräteart : beutelloser BodenstaubsaugerModell : Centec Modellnummer : M2828 (-0/-1.../-8/-9)Spannung : 220 – 240V ~, 50/60 HzLeistung : 1800 W nom. – 2500 W max.max. nutzbares Staubbehältervolumen : ca. 1,5 LiterStromkabellänge : ca. 5 m Gewicht : ca. 5,3 kg

In Deutschland stehen wir Ihnen

für Fragen, Anregungen oder bei

Problemen gerne zur Verfügung.

*0,14€ /Min. aus dem deutschen Festnetz

(deutscher Mobilfunkhöchstpreis 0,42€ /Min.)

SERVICE-HOTLINE Centec.book Seite 4 Donnerstag, 21. April 2011 6:06 185

2 Sicherheitshinweise 2 Sicherheitshinweise 2.1 zur Bedienungsanleitung  Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mitdem Gerät arbeiten. Bewahren Sie die Anleitung gut auf. Falls Sie das Ge-rät an Dritte weitergeben, geben Sie die Bedienungsanleitung mit.Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungenoder Schäden am Gerät führen. Für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung ent-stehen, übernehmen wir keine Haftung.  Beachten Sie Hinweise, die wie folgt gekennzeichnet sind, unbedingt,um Unfälle und Schäden am Gerät zu vermeiden.

2.2 zu bestimmten Personengruppen  Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlichKinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähig-keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer-den, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Personbeaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzenist. Bewahren Sie das Gerät für diesen Personenkreis unzugänglich auf. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nichtmit dem Gerät spielen. Kinder dürfen sich unter anderem weder auf dasGerät stellen oder setzen. Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden.Es besteht Erstickungsgefahr. 2.3 zur Stromversorgung Das Gerät wird mit elektrischem Strom betrieben, dabei besteht grundsätz-lich die Gefahr eines elektrischen Schlags. Achten Sie daher besondersauf Folgendes: Fassen Sie den Stecker nie mit nassen Händen an. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehenSie immer direkt am Stecker. Ziehen Sie niemals am Stromkabel, eskönnte beschädigt werden.  Transportieren Sie das Gerät niemals am Stromkabel. Es könnte be- schädigt werden. Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt,überfahren wird oder mit Hitzequellen in Berührung kommt. Es darf außer-dem nicht zur Stolperfalle werden. Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeitenund halten Sie es von Regen und Nässe fern. Stellen Sie vor dem Anschließen an die Stromversorgung sicher, dassdie auf dem Typenschild angegebene elektrische Spannung mit der Span-nung Ihrer Steckdose übereinstimmt. Benutzen Sie nur Steckdosen mitSchutzkontakt. Benutzen Sie nach Möglichkeit keine Verlängerungskabel. Falls diesunumgänglich ist, benutzen Sie nur GS-geprüfte, spritzwassergeschützte,einfache Verlängerungskabel (keine Mehrfachsteckdosen), die für dieLeistungsaufnahme des Geräts ausgelegt sind. Kontrollieren Sie das Stromkabel vor dem Benutzen auf eventuelle Be-schädigungen. 2.4 zur bestimmungsgemäßen Verwendung Der Bodenstaubsauger darf nur im Haushalt eingesetzt werden. Er ist füreine gewerbliche Nutzung nicht geeignet.Verwenden Sie den Bodenstaubsauger ausschließlich für das Reinigenvon trockenen, normal verschmutzten Böden. Wenn Sie die Möbelbürstemontiert haben, können Sie das Gerät ebenso zum Saugen von Möbelneinsetzen. Bei komplett geöffnetem Nebenluftregler (Abb. 1/9) und mit ent-sprechender Vorsicht kann das Gerät sogar zum Saugen von Gardinendienen. Unsere (optionale) Turbobürste dient ausschließlich zum Saugen unemp-findlicher Teppiche, Läufer, Fußmatten und dergleichen. Reinigen Sie kei-ne Gegenstände mit der Turbobürste, die Sie nicht bedenkenlos mit einerkonventionellen Bürste reinigen würden. Reinigen Sie folglich weder Möbelnoch Stoffe mit empfindlicher Textur noch andere hochwertige oder gar po-lierte Untergründe mit der Turbobürste. Sachschäden könnten die Folgesein. Sehen Sie im Zweifel davon ab, die Turbobürste einzusetzen. Beach-ten Sie in jedem Fall die Reinigungs- und Pflegehinweise der jeweiligenHersteller.Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist unter-sagt. Verboten ist insbesondere: Die Verwendung in der Nähe von explosiven oder leicht entzündlichenStoffen. Es besteht Brand- oder Explosionsgefahr.Verboten ist zudem: Das Saugen von:- Menschen, Tieren, Pflanzen, insbesondere Haaren, Fingern und an-deren Körperteilen sowie am Körper befindlichen Kleidungsstücken.Sie könnten eingezogen werden und Verletzungen hervorrufen.- Wasser und anderen Flüssigkeiten, insbesondere feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im Inneren kann zum Kurzschlussführen.- Tonerstaub (für Laserdrucker, Kopierer usw.). Es besteht Brand- undExplosionsgefahr.- glühender Asche, brennenden Zigaretten oder Streichhölzern. Eskann zum Brand kommen.- spitzen Gegenständen, wie Glassplittern, Nägeln etc. Dadurch kanndas Gerät beschädigt werden.- Bauschutt, Gips, Zement, feinstem Bohrstaub, Schminke, Puderusw. Dadurch kann das Gerät beschädigt werden. Die Verwendung im Freien. Es besteht die Gefahr, dass Regen undSchmutz das Gerät zerstören. Das Hineinstecken von Gegenständen in die Öffnungen des Gerätes.Es könnte überhitzen. Das selbstständige Umbauen oder Reparieren des Gerätes. 2.5 bei defektem Gerät Wenn die Anschlussleitung dieses Gerätes beschädigt ist, muss sie durchden Hersteller oder seinen Kundendienst oder eine ähnlich qualifiziertePerson ersetzt werden, um Gefährdungen zu vermeiden.Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit einem defektenStromkabel. Geben Sie ein defektes Gerät zur Reparatur an einen Fach-händler oder den Royal  Appliance-Kundendienst. Adresse ZSeite 48,„International Service“. 2.6 zur Entsorgung Entsorgen Sie das Gerät entsprechend den in Ihrem Land gelten-den Umweltschutzvorschriften. Elektrische Abfälle dürfen nicht zu-sammen mit Haushaltsabfällen entsorgt werden. Nutzen Sie statt-dessen die örtlichen Sammelstellen zur Rückgabe von Altgeräten. Die verwendeten Filter sind aus umweltverträglichen Materialien herge-stellt. Sie können diese im Hausmüll entsorgen. WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungs-risiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegen-stände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Centec.book Seite 5 Donnerstag, 21. April 2011 6:06 186

3 Vor dem Gebrauch 3 Vor dem Gebrauch 3.1 Auspacken 1. Packen Sie das Gerät und sein Zubehör aus. 2. Überprüfen Sie den Inhalt auf Unversehrtheit. 3.2 Düse auswählen

1. Wählen Sie je nach zu saugendem Untergrund eine Düse aus:  Als Zubehör sind neben der Bodendüse (Abb. 2/1) die Fugendüse und die Möbelbürste im Lieferumfang enthalten. - Fugendüse (Abb. 2/4): Benutzen Sie diese, um Staub aus schwer zugänglichen Stellen zu saugen. - Möbelbürste (Abb. 2/5): Benutzen Sie diese, um Staub von Gegen- ständen zu saugen, die empfindliche Oberflächen haben.  *Optional (d. h. je nach Modell und Ausführung im Lieferumfang) er- hältlich sind außerdem: - Parkettbürste (Abb. 2/2*): Diese ist mit langen Borsten ausgestattet und dient zum Absaugen besonders empfindlicher Oberflächen (z. B.Parkett, Laminat). - Turbobürste (Abb. 2/3*): Diese besitzt einen rotierenden Bürsten- kopf und eignet sich daher zur Tiefenreinigung von Teppichen. DasBürsten bewirkt ein Aufrichten des Teppichflors. - lange flexible Fugendüse (Abb. 2/6*): Benutzen Sie diese, um Staub aus entlegenen, schwer zugänglichen Stellen zu saugen.2. Stecken Sie die Zubehörhalterung wie abgebildet an das Teleskoprohroder den Handgriff (Abb. 3/A).3. Stecken Sie nicht benötigte Zubehördüsen auf die Steckplätze der Zu-behörhalterung (Abb. 3/B). 3.3 Montieren

1. Stecken Sie die gewählte Düse auf das untere Ende des Teleskoprohrs(Abb. 4/A1) bzw. des Handgriffs (Abb. 4/B1).2. Stecken Sie das Ende des Saugschlauchs wie abgebildet in die Auf-nahmeöffnung (Abb. 5/A), bis die Verriegelung hör- und spürbar einras-tet. Bei Verwendung des Teleskoprohrs:3. Stecken Sie den Handgriff in das obere Ende des Teleskoprohrs(Abb. 5/B).4. Stellen Sie die Länge des Teleskoprohrs ein (Abb. 5/C). Drücken Siedazu die Teleskoprohr-Arretierung nach unten. Ziehen Sie dann dasTeleskoprohr auf die gewünschte Länge. Zum Verriegeln lassen Siedie Teleskoprohr-Arretierung beim Ziehen los. Sie hören ein deutlichesKlicken.ACHTUNG:Transportieren/versenden Sie das Gerät grundsätzlich in der Original-verpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Origi-nalverpackung auf. Entsorgen Sie dagegen nicht mehr benötigtes Ver-packungsmaterial ordnungsgemäß.HINWEIS:Sollten Sie einen Transportschaden bemerken, wenden Sie sich umge-hend an Ihren Händler. 2*

3 HINWEIS:Wenn Sie die lange, flexible Fugendüse einsetzen, kann es unterUmständen dazu kommen, dass der Unterdruck im Staubsauger zugroß wird und deshalb das Sicherheitsventil im Staubsauger auslöst.Dies äußert sich z. B. durch einen Pfeifton (je nach Staubsaugermodellunterschiedlich) und deutlich verminderter Saugleistung. In diesem Fallmüssen Sie, je nach Staubsaugermodell und Ausstattung, die Saugleis-tung verringern oder den Nebenluftregler öffnen, bis das Ventil nichtmehr auslöst.

5 WARNUNG:Verletzungsgefahr! Montieren Sie Düsen nur, wenn der Stecker aus derSteckdose gezogen ist. Der Bodenstaubsauger könnte versehentlicheingeschaltet werden.ACHTUNG:Stellen Sie vor dem Saugen sicher, dass die aufgesetzte Düse für denzu saugenden Untergrund geeignet ist. Beachten Sie die Empfehlungendes Belagherstellers. Centec.book Seite 6 Donnerstag, 21. April 2011 6:06 187

4Gebrauch 4Gebrauch 4.1 Sicherheit beim Gebrauch 4.2 Staubsaugen

1. Ziehen Sie das Stromkabel am Stecker bis zur gelben Markierung(Abb. 6/1) heraus. 2. Stecken Sie den Stecker in eine Steckdose mit Schutzkontakt.3. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 6/4)ein. 4. Stellen Sie die Saugleistung am Saugleistungsregler ein (Abb. 6/5). 5. Wenn Sie die Bodendüse einsetzen, stellen Sie den Umschalter „Tep-pich/Hartboden“ je nach Bodenbelag ein (Abb. 7/1):Abb. 7/A: für lang- und kurzflorige Teppiche, Läufer (Abb. 7/A)Abb. 7/B: für Hartböden wie Parkett, Fliesen, PVC usw.4.3 Ausschalten1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 6/4)aus und ziehen Sie den Stecker aus der Steckdose.2. Behalten Sie den Stecker in der Hand.3. Um das Stromkabel einzuziehen, drücken Sie die Kabelaufrolltaste(Abb. 6/3).4.4 Transportieren und Aufbewahren Tragen Sie den Bodenstaubsauger zum Transport am Tragegriff(Abb. 8/1). Zum Aufbewahren können Sie das Teleskoprohr am Staubsauger par-ken, indem Sie den Parkhaken der Bodendüse in die Parkhalterung ein-hängen (Abb. 8).  Wenn Sie das Gerät längere Zeit lagern möchten, leeren Sie zuvor den Staubbehälter, ZKapitel 5.1, „Staubbehälter leeren und reinigen“.  Bewahren Sie das Gerät in einem kühlen, trockenen Raum für Kinderunzugänglich auf.WARNUNG:Verletzungsgefahr! Prüfen Sie Gerät und Stromkabel vor jeder Benut-zung. Ein beschädigtes Gerät darf nicht verwendet werden.WARNUNG:Verletzungsgefahr! Achten Sie insbesondere beim Saugen von Treppendarauf, dass Sie sich stets oberhalb des Gerätes befinden.ACHTUNG:Verwenden Sie den Bodenstaubsauger nur, wenn alle Filter intakt, tro-cken und korrekt eingesetzt sind. Stellen Sie sicher, dass keinerleiGegenstände das Teleskoprohr, den Saugschlauch oder andere Öff-nungen verstopfen.HINWEIS:Der Bodenstaubsauger besitzt einen Überhitzungsschutz. Er schaltetsich bei Überhitzung (z. B. durch verstopfte Saugwege) automatisch ab. Ist dies der Fall: Schalten Sie den Bodenstaubsauger aus.  Ziehen Sie den Stecker.  Beseitigen Sie die Ursache der Überhitzung.  Warten Sie ca. 45 Minuten. Den abgekühlten Bodenstaubsauger können Sie wieder einschalten. 6

7 WARNUNG:Gefahr eines elektrischen Schlags! Falls die rote Markierung (Abb. 6/2)sichtbar ist, ziehen Sie das Stromkabel mithilfe der Kabelaufrolltaste(Abb. 6/3) wieder bis zur gelben Markierung (Abb. 6/1) ein. Anderenfallskann das Stromkabel beschädigt werden.HINWEIS:Mit dem Nebenluftregler (Abb. 6/6) können Sie die Saugleistung schnellreduzieren, z. B. um eingesaugte Gardinen wieder freizugeben.WARNUNG:Verletzungsgefahr! Wenn Sie den Arbeitsplatz verlassen, schalten Sie das Gerät aus und beachten Sie die Hinweise unter ZKapitel 4.3, „Ausschalten“. So vermeiden Sie Unfälle.WARNUNG:Verletzungsgefahr! Beim unkontrollierten Einziehen des Stromkabelskann dieses umherschlingern, zur Stolperfalle werden oder Gegenstän-de umreißen. Behalten Sie daher den Stecker in der Hand und führenSie ihn beim Einziehen des Stromkabels mit. 1

8 ACHTUNG:Stellen Sie das Gerät nie direkt neben Wärmequellen ab (z. B. Heizung,Ofen). Vermeiden Sie direkte Sonneneinstrahlung. Die Hitze kann dasGerät beschädigen. Centec.book Seite 7 Donnerstag, 21. April 2011 6:06 188

5 Wartung 5Wartung5.1 Staubbehälter leeren und reinigen Leeren Sie den Staubbehälter am besten nach jedem Saugvorgang. Leeren Sie den Staubbehälter jedoch spätestens, wenn die „MAX“-Markierung (Abb. 9/B1) erreicht ist, vor längerer Lagerung oder Versand. 1. Schalten Sie das Gerät aus, ZKapitel 4.3, „Ausschalten“.

2. Drücken Sie die Entriegelungstaste für den Staubbehälter (Abb. 9/A). 3. Nehmen Sie den Staubbehälter nach oben aus seiner Konsole. 4. Entleeren Sie den Staubbehälter, indem Sie ihn tief über einen Müllei-mer halten und erst dann die Entleerungstaste drücken (Abb. 9/B). 5. Drehen Sie den Reflektor gegen den Uhrzeigersinn ab (Abb. 9/C), um den Staubbehälter besser leeren und reinigen zu können.6. Entfernen Sie Staubrückstände, die sich eventuell noch im Staubbehäl-ter befinden, mithilfe eines trockenen Tuchs oder einer weichen Bürste,z. B. der mitgelieferten Möbelbürste. 7. Drehen Sie den Reflektor wieder im Uhrzeigersinn auf, bis dieser hör- und spürbar einrastet.8. Klappen Sie die Bodenplatte des Staubbehälters wieder an.5.2 Lamellenzentralfilter und Motorschutzfilter reinigen Reinigen Sie Lamellenzentralfilter und Motorschutzfilter am besten je-des Mal, wenn Sie den Staubbehälter leeren.  Reinigen Sie die beiden Filter jedoch spätestens, wenn die Reinigungs-anzeige (Abb. 1/25) leuchtet.1. Schalten Sie das Gerät aus und leeren Sie den Staubbehälter,ZKapitel 5.1, „Staubbehälter leeren und reinigen“. 2. Nehmen Sie den Motorschutzfilter aus seiner Konsole (Abb. 10/A). 3. Entriegeln Sie den Deckel des Staubbehälters durch Drehen in Rich-tung „UNLOCK“ (Abb. 10/B). 4. Halten Sie den Deckel samt angebrachten Filterelementen tief über ei-nen Mülleimer. 5. Ziehen Sie das Filtervlies (optional) vom Lamellenzentralfilter (Abb. 11/ A). 6. Drehen Sie den Lamellenzentralfilter in Richtung „UNLOCK“ vom De-ckel ab (Abb. 11/B).7. Beseitigen Sie gröbere Verschmutzungen von Hand und bürsten Sieden Lamellenzentralfilter mithilfe der mitgelieferten Möbelbürste aus(Abb. 12/A).8. Sollten die Filterelemente nach der Trockenreinigung immer noch ver-schmutzt sein, spülen Sie diese von Hand gründlich aus (Abb. 12/B),bis jegliche Verschmutzungen beseitigt sind.9. Sollte eines der Filterelemente beschädigt oder zu stark verschmutzt sein, ersetzen Sie es durch ein neues (Bestellinformationen Z Kapitel 5.4, „Ersatzteile und Zubehör“).10. Setzen Sie den neuen/gereinigten und vollkommen trockenen Motor-schutzfilter wieder in seine Konsole (Abb. 10/A).11. Montieren Sie den Lamellenzentralfilter wieder am Deckel des Staub-behälters, indem Sie ihn in Richtung „LOCK“ festdrehen (Abb. 11/B).Der Filter rastet hör- und spürbar ein.12. Setzen Sie das Filtervlies (optional) wieder auf den Lamellenzentralfil-ter, bis es exakt die Lamellen des Filters umschließt (Abb. 11/A).13. Setzen Sie den Deckel so auf, dass die Aufsetzmarkierung am Deckel(T) über dem am Staubbehälter aufgebrachten Pfeil steht.14. Verriegeln Sie den Deckel durch Drehen in Richtung „LOCK“ (Abb. 10/B).15. Setzen Sie den Staubbehälter zurück in seine Konsole. Er rastet hör-und spürbar ein.ACHTUNG:Bevor Sie den Staubbehälter leeren, schalten Sie das Gerät aus. Sovermeiden Sie, dass Staub das Gerät beschädigt.HINWEIS:Den Inhalt des Staubbehälters können Sie im Hausmüll entsorgen,sofern er keine für den Hausmüll verbotenen Bestandteile enthält. A

9 HINWEIS:Bei eingesetztem Lamellenzentralfilter lässt sich der Staubbehälter nichtreinigen. Reinigen Sie also bei dieser Gelegenheit den Lamellenzentral- filter, ZKapitel 5.2, „Lamellenzentralfilter und Motorschutzfilter reinigen“.

12 ACHTUNG:Die Filterelemente sind waschbar, jedoch weder spülmaschinen- nochwaschmaschinentauglich. Verwenden Sie außerdem zur Reinigungkeine Reinigungsmittel oder Bürsten mit harten Borsten. Lassen Sie dieFilterelemente nach deren Reinigung ca. 24 Stunden bei Raumtempera-tur trocknen. Setzen Sie sie erst wieder ein, wenn sie vollkommen tro-cken sind. Centec.book Seite 8 Donnerstag, 21. April 2011 6:06 189

5.3 Ausblasfilter reinigen  Reinigen Sie den Ausblasfilter am besten bei jeder 3. Lamellenzentral-filter-Reinigung.  Reinigen Sie den Ausblasfilter jedoch mindestens alle 6 Monate. 1. Schalten Sie das Gerät aus, ZKapitel 4.3, „Ausschalten“. 2. Drücken Sie die Entriegelungen der Ausblasfilter-Abdeckung nach un-ten (Abb. 13/A) und klappen Sie die Ausblasfilter-Abdeckung ab. 3. Entnehmen Sie den Filterhalter samt Ausblasfilter (Abb. 13/B). 4. Halten Sie den Filterhalter samt Ausblasfilter tief in einen Mülleimer. 5. Trennen Sie erst jetzt den Ausblasfilter vom Filterhalter (Abb. 14/A). 6. Klopfen Sie beide Elemente gut aus.7. Entfernen Sie Staubrückstände mithilfe einer weichen Bürste, z. B. dermitgelieferten Möbelbürste.8. Falls der Ausblasfilter beschädigt, verformt oder zu stark verschmutzt sein sollte, ersetzen Sie ihn (Bestellinformationen ZKapitel 5.4, „Ersatzteile und Zubehör“).9. Setzen Sie den neuen/gereinigten Ausblasfilter zurück in seinen Filter-halter.10. Setzen Sie den frisch bestückten Filterhalter zurück in seine Konsole(Abb. 13/B).11. Setzen Sie die Ausblasfilter-Abdeckung zuerst unten ein (Abb. 14/B)und klappen Sie sie dann oben an. 5.4 Ersatzteile und Zubehör

 Bestellkontakt: ZSeite 48, „International Service“

 Per E-Mail unter Z Ersatzteilshop@dirtdevil.de

 Weitere Informationen: Z www.dirtdevil.de  Folgende Zubehör- und Ersatzteile können Sie nachbestellen: 5.5 Bevor Sie das Gerät einsenden Bevor Sie Ihren zuständigen Royal-Vertragshändler, Royal-Servicepartneroder Ihren Fachmarkt kontaktieren oder das Gerät gar einsenden, überprü-fen Sie anhand der folgenden Tabelle, ob Sie das Problem selbst beseiti-gen können. A B

14 ACHTUNG:Der Ausblasfilter ist nicht waschbar.ACHTUNG:Verwenden Sie nur Originalersatzteile aus dem Lieferumfang oder sol-che, die Sie durch Nachbestellung erworben haben.Artikel-Nr. Beschreibung2828001 5-teiliges Filterset, bestehend aus 1 Lamellenzentralfilter, 1 Motorschutzfilter, 1 Ausblasfilter + 2 FiltervlieseM203 1 ParkettbürsteM209 1 TurbobürsteM232 1 lange, flexible FugendüseWARNUNG:Verletzungsgefahr! Verwenden Sie niemals ein defektes Gerät! BevorSie auf Problemsuche gehen, schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose, ZKapitel 4.3, „Ausschalten“. Problem mögliche Ursache / LösungGerät lässt sich nicht einschalten.Steckdose führt keinen Strom.Testen Sie den Bodenstaubsauger an einer anderen Steckdose, bei der Sie sicher sind, dass diese Strom führt.Stromkabel ist beschädigt. Lassen Sie das Stromkabel durch den Royal Appliance-Kundendienst ersetzen, Adresse ZSeite 48, „International Service“. Gerät hört plötzlich auf zu saugen.Überhitzungsschutz hat angesprochen (möglicherweise aufgrund verstopfter Saugwege o. Ä.).Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Beseitigen Sie die Ursache der Über-hitzung (z. B. Teleskoprohr und Saugschlauch demontie-ren und Verstopfung entfernen). Warten Sie ca. 45 Minu-ten. Das abgekühlte Gerät können Sie wieder einschalten.Reinigungs-anzeige (Abb. 1/25) leuchtet.Lamellenzentralfilter ist verschmutzt.Reinigen Sie den Lamellenzentralfilter, ZKapitel 5.2, „Lamellenzentralfilter und Motorschutzfilter reinigen“.Staubbehälter ist voll. Leeren/Reinigen Sie den Staubbe-hälter, ZKapitel 5.1, „Staubbehälter leeren und reinigen“Saugergeb-nis ist trotz einwandfrei-er Funktion nicht zufrie-denstellend.Nebenluftregler (Abb. 1/9) ist geöffnet.Schließen Sie den Nebenluftregler.Aufgesteckte Düse ist nicht angemessen. Wechseln Sie die Düse, ZKapitel 3.2, „Düse auswählen“. Eingestellte Saugleistung ist nicht angemessen.Passen Sie die Stellung des Saugleistungsreglers an den Belag an, ZKapitel 4.2, „Staubsaugen“, Schritt 4. Stellung des Umschalters „Teppich/Hartboden“ (Abb. 1/5) ist nicht angemessen.Passen Sie die Stellung des Umschalters „Teppich/Hart- boden“ an den Belag an, ZKapitel 4.2, „Staubsaugen“, Schritt 5.Staubbehälter ist überfüllt.Leeren/Reinigen Sie den Staubbehälter, ZKapitel 5.1, „Staubbehälter leeren und reinigen“.Filter sind verschmutzt.Reinigen Sie den entsprechenden Filter, ZKapitel 5.2, „Lamellenzentralfilter und Motorschutzfilter reinigen“ bzw. ZKapitel 5.3, „Ausblasfilter reinigen“.Düse, Teleskoprohr oder Saugschlauch sind verstopft.Entfernen Sie die Verstopfung. Benutzen Sie dazu falls er-forderlich einen langen Holzstab (z. B. einen Besenstiel).HINWEIS:Wenn Sie das Problem mit Hilfe dieser Tabelle nicht beheben konnten, kontaktieren Sie die Service-Hotline (Z Seite 4) oder den Royal Appli-

ance-Kundenservice (ZSeite 48, „International Service“). Problem mögliche Ursache / Lösung Centec.book Seite 9 Donnerstag, 21. April 2011 6:06 1810

1 Overview of your Centec 1 Overview of your Centec Thank you!

Centec.book Seite 10 Donnerstag, 21. April 2011 6:06 1811

Centec.book Seite 16 Donnerstag, 21. April 2011 6:06 1817

DE GB FRNL ES IT TR Centec.book Seite 49 Donnerstag, 21. April 2011 6:06 18Royal Appliance International GmbH Jagenbergstraße 19
