BEDIENUNGSANLEITUNG Galileo M80008 DIRT DEVIL

Beutel-Bodenstaubsauger

DEIT GBFRNLESTR Bedienungsanleitung 4 - 25

Übersicht über Ihren Galileo

D Übersicht über Ihren Galileo Vielen Dank!

Wir danken Ihnen für den Kauf des Galileo und das entgegengebrachte Vertrauen.

Geräteteile/Lieferumfang (Abb. 1)

Technische Daten Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten.© Royal Appliance International GmbH 1 Stromkabel mit Stecker

4 Saugleistungsregler

5 LED-Anzeige, 2-farbig

 blau: Gerät ist eingeschaltet

 rot: Staubfilterbeutel wechseln

8 Entriegelung für den Staubraumdeckel

10 Entriegelung für den Saugschlauch

11 Kabelaufrolltaste

12 Hygiene-Ausblasfilter (im Gerät)

13 Ausblasfilter-Abdeckung

15 Staubbeutelhalter (im Gerät)

16 Staubfilterbeutel (einer im Gerät,

17 Motorschutzfilter mit Filterhalter (im Gerät)

18 Bodendüse (Abbildung beispielhaft)

19 Umschalter „Teppich/Hartboden“

(Abbildung beispielhaft)

20 Park-/Verstauhaken (Abbildung beispielhaft)

21 Klickverschluss mit Entriegelungstaste

23 Teleskoprohr-Arretierung

24 Klickverschluss mit Entriegelungstaste

27 3in1-Kombidüse zu verwenden als

 Polsterdüse (Abb. 7/1)

 Möbelbürste (Abb. 7/2)

 Fugendüse (Abb. 8/2)

optionales Zubehör* (*d. h. je nach Modell und

Ausführung im Lieferumfang enthalten):

Geräteart : Beutel-Bodenstaubsauger

Modellnummer : M8000 (-0/-1/.../-8/-9)

Leistung : 1.000 W Staubbeutelvolumen : max. nutzbares Staubbeutelvolumen:

Stromkabellänge : ca. 7 m

Gewicht : ca. 5,7 kg

1 Sicherheitshinweise 6

1.1 zur Bedienungsanleitung 6

1.2 zu bestimmten Personengruppen 6

1.3 zur bestimmungsgemäßen Verwendung 7

1.4 zur Stromversorgung 8

1.5 bei defektem Gerät 8

2 Auspacken und Montieren 9

2.3 Weitere Düsen je nach Untergrund auswählen 12

2.4 Gewählte Düse anbringen 14

3.2 Saugleistung einstellen 16

3.3 Ausschalten und Stromkabel aufrollen 16

3.4 Transportieren und Aufbewahren 17

4.1 Staubfilterbeutel wechseln 18

4.2 Motorschutzfilter reinigen/wechseln 20

4.3 Hygiene-Ausblasfilter reinigen/wechseln 21

4.4 Gehäuse reinigen 22

5 Problembehebung 23

6 Ersatzteile und Entsorgung 24

6.1 Zubehör- und Ersatzteilliste 24

6.2 Bezugsquellen 24

7.1 Garantiebedingungen 25

7.2 Im Garantiefall 25 Inhaltsverzeichn is6

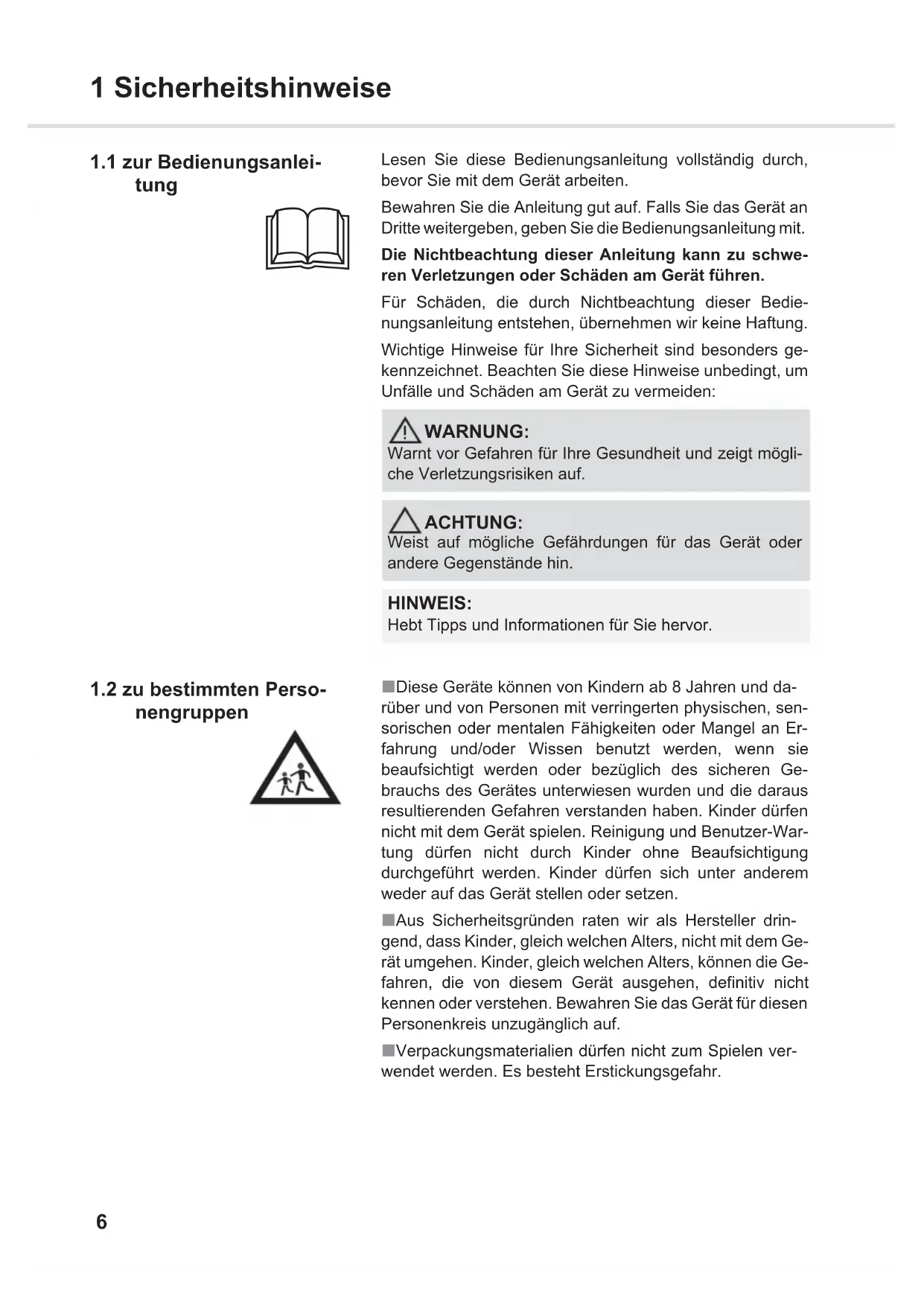

1 Sicherheitshinweise 1 Sicherheitshinweise 1.1 zur Bedienungsanlei-

tung Lesen Sie diese Bedienungsanleitung vollständig durch,bevor Sie mit dem Gerät arbeiten. Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät anDritte weitergeben, geben Sie die Bedienungsanleitung mit. Die Nichtbeachtung dieser Anleitung kann zu schwe-ren Verletzungen oder Schäden am Gerät führen.Für Schäden, die durch Nichtbeachtung dieser Bedie-nungsanleitung entstehen, übernehmen wir keine Haftung.Wichtige Hinweise für Ihre Sicherheit sind besonders ge-kennzeichnet. Beachten Sie diese Hinweise unbedingt, umUnfälle und Schäden am Gerät zu vermeiden: 1.2 zu bestimmten Perso-

nengruppen  Diese Geräte können von Kindern ab 8 Jahren und da-rüber und von Personen mit verringerten physischen, sen-sorischen oder mentalen Fähigkeiten oder Mangel an Er-fahrung und/oder Wissen benutzt werden, wenn siebeaufsichtigt werden oder bezüglich des sicheren Ge-brauchs des Gerätes unterwiesen wurden und die darausresultierenden Gefahren verstanden haben. Kinder dürfennicht mit dem Gerät spielen. Reinigung und Benutzer-War-tung dürfen nicht durch Kinder ohne Beaufsichtigungdurchgeführt werden. Kinder dürfen sich unter anderemweder auf das Gerät stellen oder setzen. Aus Sicherheitsgründen raten wir als Hersteller drin-gend, dass Kinder, gleich welchen Alters, nicht mit dem Ge-rät umgehen. Kinder, gleich welchen Alters, können die Ge-fahren, die von diesem Gerät ausgehen, definitiv nichtkennen oder verstehen. Bewahren Sie das Gerät für diesenPersonenkreis unzugänglich auf. Verpackungsmaterialien dürfen nicht zum Spielen ver-wendet werden. Es besteht Erstickungsgefahr.

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögli-che Verletzungsrisiken auf.

Weist auf mögliche Gefährdungen für das Gerät oderandere Gegenstände hin.

Hebt Tipps und Informationen für Sie hervor.

1 Sicherheitshinweise

1.3 zur bestimmungsge-

 Der Bodenstaubsauger darf nur im Haushalt eingesetzt

werden. Er ist für eine gewerbliche Nutzung nicht geeignet.

 Verwenden Sie den Bodenstaubsauger ausschließlich

für das Reinigen von trockenen, normal verschmutzten Bö-

den. Wenn Sie die Möbelbürste montiert haben, können

Sie das Gerät ebenso zum Saugen von Möbeln einsetzen.

Bei aufgesetzter Polsterdüse können Sie auch Polster sau-

Jede weitere Verwendung gilt als nicht bestimmungsge-

mäß und ist untersagt.

Verboten ist insbesondere:

- Menschen, Tieren, Pflanzen, insbesondere Haaren,

Fingern und anderen Körperteilen sowie am Körper

befindlichen Kleidungsstücken. Sie könnten eingezo-

gen werden und Verletzungen hervorrufen.

- Wasser und anderen Flüssigkeiten, insbesondere

feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im

Inneren kann zum Kurzschluss führen.

- Tonerstaub (für Laserdrucker, Kopierer etc.). Es be-

steht Brand- und Explosionsgefahr.

- glühender Asche, brennenden Zigaretten oder

Streichhölzern. Es kann zum Brand kommen.

- spitzen Gegenständen, wie Glassplittern, Nägeln etc.

Das Gerät könnte beschädigt werden.

- Bauschutt, Gips, Zement, feinstem Bohrstaub,

Schminke, Puder etc. Das Gerät könnte beschädigt

 Die Verwendung in der Nähe von explosiven oder leicht

entzündlichen Stoffen. Es besteht Brand- oder Explosions-

 Die Verwendung im Freien. Es besteht die Gefahr, dass

Regen und Schmutz das Gerät zerstören.

 Das Hineinstecken von Gegenständen in die Öffnungen

des Gerätes. Es könnte überhitzen.

 Das selbstständige Umbauen oder Reparieren des Ge-

rätes. Es besteht Verletzungsgefahr.8

1 Sicherheitshinweise

1.4 zur Stromversorgung

 Das Gerät wird mit elektrischem Strom betrieben, dabei

besteht grundsätzlich die Gefahr eines elektrischen

Schlags. Achten Sie daher besonders auf Folgendes:

- Fassen Sie den Stecker nie mit nassen Händen an.

- Wenn Sie den Stecker aus der Steckdose herauszie-

hen wollen, ziehen Sie immer direkt am Stecker. Zie-

hen Sie niemals am Stromkabel, es könnte reißen.

- Achten Sie darauf, dass das Stromkabel nicht ge-

knickt, eingeklemmt, überfahren wird oder mit Hitze-

quellen in Berührung kommt.

- Schließen Sie das Gerät ausschließlich an Steckdo-

sen mit Schutzkontakt an.

- Verwenden Sie nur Verlängerungskabel, die für die

Leistungsaufnahme des Gerätes ausgelegt sind.

- Tauchen Sie das Gerät niemals in Wasser oder ande-

re Flüssigkeiten und halten Sie es von Regen und

- Betreiben Sie das Gerät nur, wenn die auf dem Ty-

penschild angegebene elektrische Spannung mit der

Spannung Ihrer Steckdose übereinstimmt. Falsche

Spannung kann das Gerät zerstören.

- Wenn die Anschlussleitung dieses Gerätes beschä-

digt wird, muss sie durch den Hersteller oder seinen

Kundendienst oder eine ähnlich qualifizierte Person

ersetzt werden, um Gefährdungen zu vermeiden.

- Bevor Sie das Gerät reinigen oder warten, schalten

Sie das Gerät aus und ziehen Sie den Stecker aus

1.5 bei defektem Gerät

 Betreiben Sie niemals ein defektes Gerät oder ein Ge-

rät mit einem defekten Stromkabel. Wenn die Anschlusslei-

tung dieses Gerätes beschädigt ist, muss sie durch den

Hersteller oder seinen Kundendienst oder eine ähnlich qua-

lifizierte Person ersetzt werden, um Gefährdungen zu ver-

 Geben Sie ein defektes Gerät zur Reparatur an einen

Fachhändler oder unseren Kundendienst. Adresse

ZKapitel 7.2, „Im Garantiefall“.9

2 Auspacken und Montieren

DE 2 Auspacken und Montieren 2.1 Auspacken 1. Packen Sie das Gerät und alle Zubehörteile aus. 2. Überprüfen Sie den Inhalt auf Vollständigkeit und Un-versehrtheit. Informationen zum Lieferumfang ZSeite4, „Übersicht über Ihren Galileo“.

Transportieren/versenden Sie das Gerät grundsätzlich inder Originalverpackung, damit es keinen Schadennimmt. Heben Sie dazu die Verpackung auf. EntsorgenSie dagegen nicht mehr benötigtes Verpackungsmaterialgemäß den in Ihrem Land geltenden Vorschriften.

Sollten Sie einen Transportschaden bemerken, wendenSie sich umgehend an Ihren Händler.10

2 Auspacken und Montieren

2.2 Montieren 1. Stecken Sie den Saugschlauchadapter in die Aufnah-meöffnung des Bodenstaubsaugers (Abb. 2), bis dieVerriegelung hör- und spürbar einrastet. 2. Stecken Sie den Handgriff in das obere Ende desTeleskoprohrs (Abb. 3), bis der Klickverschluss des Te-leskoprohrs hör- und spürbar einrastet. 3. Prüfen Sie durch leichtes Auseinanderziehen, ob Hand-griff und Teleskoprohr sicher miteinander verbundensind.

Verletzungsgefahr! Montieren Sie das Gerät nur, wennder Stecker aus der Steckdose gezogen ist. Anderenfallskann das Gerät anlaufen und Körperteile, Haare oderKleidungsstücke können eingezogen werden.

Eventuell ist es erforderlich, beim Zusammenstecken diebeiden Teile etwas gegeneinander zu drehen, bis derKlickverschluss hör- und spürbar einrastet.

Wenn Sie die beiden Elemente wieder voneinander lösenwollen, müssen Sie nur die Entriegelung am Teleskop-rohr (Abb. 3/Lupe) drücken und den Handgriff dann ausdem Rohr herausziehen.

2 Auspacken und Montieren

4. Stecken Sie die Bodendüse auf das untere Ende des

Teleskoprohrs (Abb. 4), bis der Klickverschluss der Bo-

dendüse hör- und spürbar einrastet.

5. Prüfen Sie durch leichtes Auseinanderziehen, ob Tele-

skoprohr und Bodendüse sicher miteinander verbunden

6. Stellen Sie die Länge des Teleskoprohrs ein. Drücken

Sie dazu die Teleskoprohr-Arretierung nach unten

(Abb. 5). Ziehen Sie dann das Teleskoprohr auf die ge-

wünschte Länge. Zum Verriegeln lassen Sie die Teles-

koprohr-Arretierung beim Ziehen los. Sie hören ein

Ihr Bodenstaubsauger ist jetzt einsatzbereit.

Eventuell ist es erforderlich, beim Zusammenstecken die

beiden Teile etwas gegeneinander zu drehen, bis der

Klickverschluss hör- und spürbar einrastet.

Wenn Sie die beiden Elemente wieder voneinander lösen

wollen, müssen Sie nur die Entriegelung an der Boden-

düse (Abb. 4/Lupe) drücken und das Rohr dann aus der

Bodendüse herausziehen.

2 Auspacken und Montieren

2.3 Weitere Düsen je nach

Untergrund auswählen Sie können den Funktionsumfang Ihres Bodenstaubsau-gers mit weiteren Düsen wie folgt erweitern: Als Zubehör ist die 3in1-Kombidüse (Abb. 6/1) im Liefer- umfang enthalten. Sie können diese verwenden als:  Polsterdüse (Abb. 7/1): Benutzen Sie diese zum Rei- nigen von weichen, kratzfesten Oberflächen (z. B. Polster-möbeln). Möbelbürste (Abb. 7/2): Benutzen Sie diese, umStaub von Gegenständen zu saugen, die empfindlicheOberflächen haben.  Fugendüse (Abb. 8/2): Benutzen Sie diese, um Staub aus schwer zugänglichen Stellen zu saugen.- Dafür müssen Sie lediglich die „PRESS“-Taste zurEntriegelung des Möbelbürstenaufsatzes (Abb. 8/1)drücken und diesen abziehen.- Wenn Sie den Möbelbürstenaufsatz später wiederanbringen wollen, drücken Sie die „PRESS“-Taste er-neut und schieben Sie den Möbelbürstenaufsatz wie-der auf (Abb. 8/3). 1

2 Auspacken und Montieren

DE Optional (d. h. je nach Modell und Ausführung im Liefer-

umfang) sind weiterhin erhältlich:

 Parkettbürste (Abb. 9): Diese dient zum Absaugen

besonders empfindlicher Oberflächen (z. B. Parkett, Lami-

nat) mithilfe ihrer langen, weichen Borsten.

 Turbobürste (Abb. 10): Diese dient zum Saugen un-

empfindlicher Teppiche, Läufer, Fußmatten und derglei-

 Mini-Turbobürste (Abb. 11): Diese dient zum Saugen

unempfindlicher Polster, Läufer, Fußmatten und derglei-

Unsere (Mini-) Turbobürste dient ausschließlich zum

Saugen unempfindlicher Untergründe. Reinigen Sie

niemals Böden oder Gegenstände mithilfe der (Mini-)

Turbobürste, die Sie nicht bedenkenlos mit einer konven-

tionellen Bürste reinigen würden. Reinigen Sie folglich

niemals empfindliche oder gar polierte Bodenbeläge mit-

hilfe der (Mini-) Turbobürste. Verzichten Sie ebenso dar-

auf, Möbel, empfindliche Teppiche, Polster und Bezüge

sowie jegliche Stoffe mit empfindlicher Textur mithilfe der

(Mini-) Turbobürste zu reinigen. Sehen Sie im Zweifel

davon ab, die (Mini-) Turbobürste einzusetzen. Beachten

Sie in jedem Fall die Reinigungs- und Pflegehinweise der

jeweiligen Hersteller.

2 Auspacken und Montieren

2.4 Gewählte Düse anbrin-

Zum Anbringen der Düsen gehen Sie wie folgt vor:

1. Falls noch eine Düse montiert ist, ziehen Sie diese ab.

2. Stecken Sie die gewünschte Düse auf das untere Ende

des Teleskoprohrs (Abb. 12) oder bei Bedarf direkt auf

den Handgriff (Abb. 13).

3. Für einen sicheren Halt der Düse drücken Sie beim Auf-

schieben kräftig und drehen Sie die Düse dabei etwas

4. Bewahren Sie die übrigen Düsen sicher und für Kinder

Verletzungsgefahr! Montieren Sie Düsen nur, wenn der

Stecker aus der Steckdose gezogen ist. Anderenfalls

kann das Gerät anlaufen und Körperteile, Haare oder

Kleidungsstücke können eingezogen werden.

Setzen Sie nur unbeschädigte Düsen ein. Beschädigte

Düsen können Gegenstände und Oberflächen zerkrat-

zen oder beschädigen.

Unabhängig davon, ob eine Düse mit Klickverschluss

ausgesstattet ist oder nicht, kann sie am Teleskoprohr

oder Handgriff angebracht werden. Für einen sicheren

Halt der Düsen ohne Klickverschluss empfiehlt es sich,

beim Aufschieben kräftig zu drücken und gleichzeitig

etwas hin und her zu drehen.

Falls zuvor eine Düse mit Klickverschluss angebracht

war, müssen Sie diesen vor dem Abziehen entriegeln

DE 3 Bedienung 3.1 Staubsaugen

1. Stecken Sie die gewünschte Düse auf, ZKapitel 2.2,

„Montieren“ bzw. ZKapitel 2.4, „Gewählte Düse anbringen“.2. Ziehen Sie das Stromkabel bis zur gelben Markierung(Abb. 14/1) heraus. 3. Stecken Sie den Stecker in eine Steckdose mit Schutz-kontakt.4. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 15/2) ein. Die LED-Anzeige (Abb. 1/5)leuchtet blau.5. Stellen Sie je nach Bodenbelag den Umschalter „Tep-pich/Hartboden“ ein:- Teppich (Abb. 16):für lang- und kurzflorige Teppiche, Läufer etc.- Hartboden (Abb. 17): für Laminat, Fliesen, PVC etc.6. Ziehen Sie den Bodenstaubsauger zum Saugen wie ei-nen Schlitten hinter sich her. Beachten Sie die entspre-chenden Empfehlungen der Bodenbelaghersteller. WARNUNG: Verletzungsgefahr! Ein beschädigtes Gerät darf nichtverwendet werden. Prüfen Sie den Bodenstaubsaugerund das Stromkabel vor jeder Benutzung. ACHTUNG: Verwenden Sie den Bodenstaubsauger nur, wenn alleFilter intakt, trocken und korrekt eingesetzt sind. StellenSie sicher, dass keine Öffnungen verstopft sind. Ande-renfalls kann der Staubsauger beschädigt werden. WARNUNG: Gefahr eines elektrischen Schlages! Falls die rote Mar-kierung (Abb. 14/2) sichtbar ist, ziehen Sie das Kabelmithilfe der Kabelaufrolltaste (Abb. 15/1) wieder bis zurgelben Markierung ein. Anderenfalls kann das Kabelabreißen. WARNUNG: Verletzungsgefahr! Achten Sie insbesondere beim Sau-gen von Treppen darauf, dass Sie sich stets oberhalbdes Gerätes befinden.

3.2 Saugleistung einstel-

len Sie haben die Möglichkeit, die Saugleistung dem zu sau-genden Untergrund anzupassen. 1. Verschieben Sie den Saugleistungsregler (Abb. 18/1)zum Anpassen der Saugleistung stufenlos :- schwache Saugleistung („min“): z. B. für Textilien, wie Vorhänge und Gardinen - starke Saugleistung („max“):z. B. für langflorige Teppiche

Stromkabel aufrollen 1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 20/1) aus und ziehen Sie den Steckeraus der Steckdose.2. Behalten Sie den Stecker in der Hand. 3. Drücken Sie die Kabelaufrolltaste (Abb. 20/2), um dasStromkabel einzuziehen.

Ihr Staubsauger besitzt eine integrierte Schutzfunktion, die anspricht, bevor das Gerät überhitzenkann (z. B. aufgrund verstopfter Saugwege oder eines überfüllten Staubfilterbeutels). Falls dieseSchutzfunktion anspricht, wird die Saugleistung stark abgesenkt. Schalten Sie das Gerät darauf-hin aus, ziehen Sie den Stecker aus der Steckdose und beseitigen Sie die Ursache der Überhit-zung. Sie können den gereinigten und vollständig montierten Staubsauger danach wieder ein-schalten.

Der Nebenluftregler (Abb. 19) muss beim Saugen voll-ständig geschlossen sein. Mithilfe des Nebenluftreglerskönnen Sie bei Bedarf die Saugleistung schnell reduzie-ren, z. B. um eingesaugte Gardinen wieder freizugeben.

Verletzungsgefahr! Beim unkontrollierten Einziehen desStromkabels kann dieses umherschlingern, zur Stolper-falle werden oder Gegenstände umreißen. Behalten Siedaher den Stecker in der Hand und führen Sie ihn beimEinziehen des Stromkabels mit.

3.4 Transportieren und

 Zum Transport können Sie den Bodenstaubsauger am Transportgriff (Abb. 21) tragen.  Zum Abstellen oder bei Arbeitspausen können Sie den Park-/Verstauhaken der Bodendüse in die Parkhalterungeinhängen (Abb. 22). Es empfiehlt sich, vorher das Tele-skoprohr einzufahren.  Zum Aufbewahren können Sie den Park-/Verstauha- ken der Bodendüse in die Verstauhalterung an der Unter-seite des Bodenstaubsaugers einhängen (Abb. 23). Esempfiehlt sich, vorher das Teleskoprohr einzufahren.  Zum Lagern über einen längeren Zeitraum ersetzen

Sie den Staubfilterbeutel durch einen neuen ZKapitel 4.1, „Staubfilterbeutel wechseln“.  Lagern Sie das Gerät stets kühl, trocken und für Kinderunzugänglich. WARNUNG: Verletzungsgefahr! Schalten Sie das Gerät in Arbeits-pausen aus und beachten Sie die Hinweise unterZKapitel 3.3, „Ausschalten und Stromkabel aufrollen“. ACHTUNG: Stellen Sie das Gerät nie direkt neben Wärmequellen ab(z. B. Heizung, Ofen). Vermeiden Sie direkte Sonnenein-strahlung. Die Hitze kann das Gerät beschädigen. 1

4Wartung 4Wartung 4.1 Staubfilterbeutel wech-

seln  Wechseln Sie den Staubfilterbeutel - wenn die LED-Anzeige (Abb. 24/1) rot leuchtet,- vor längerer Lagerung oder - bevor Sie das Gerät versenden.  Wechseln Sie den Staubfilterbeutel aus hygienischenGründen zudem spätestens alle 3 Monate. 1. Schalten Sie den Bodenstaubsauger aus und ziehenSie den Stecker aus der Steckdose, ZKapitel 3.3,„Ausschalten und Stromkabel aufrollen“. 2. Entriegeln Sie den Staubraumdeckel (Abb. 26) undklappen Sie ihn so weit auf, bis er spürbar einrastet undvon selbst geöffnet bleibt. 3. Ziehen Sie den Staubbeutelhalter samt Staubfilterbeu-tel vorsichtig nach oben aus dem Gerät (Abb. 27).

Bevor Sie den Staubfilterbeutel wechseln, schalten Siedas Gerät aus und beachten Sie die Hinweise unterZKapitel 3.3, „Ausschalten und Stromkabel aufrollen“.So vermeiden Sie, dass Staub das Gerät zerstört.

Damit der Staubraumdeckel leicht von selbst geöffnetbleibt, empfiehlt es sich, vor dem Öffnen den Saug-schlauch zu entnehmen. Drücken Sie dazu beide Entrie-gelungstasten (Abb. 25).

Gehen Sie beim Entnehmen des Staubfilterbeutels vor-sichtig vor, damit kein Staub aus dem Staubfilterbeutelaustreten kann.

Eventuell können Sie den vollen Staubfilterbeutel besserentnehmen, wenn Sie ihn direkt zusammen mit demKorb aus dem Gerät heben. Nutzen Sie dafür die beidenHenkel (Abb. 27/1).

4. Ziehen Sie den vollen Staubfilterbeutel vorsichtig aus

dem Staubbeutelhalter (Abb. 28).

5. Kontrollieren/Reinigen Sie bei dieser Gelegenheit so-

gleich den Motorschutzfilter (ZKapitel 4.2, „Motor-

schutzfilter reinigen/wechseln“).

6. Entfernen Sie Staubrückstände, die sich eventuell im

7. Schieben Sie den neuen Staubfilterbeutel hinter die

Führungen in seinen Staubbeutelhalter (Abb. 29), bis er

exakt an der Kante des Staubbeutelhalters anliegt.

8. Falls Sie den Korb zuvor entnommen hatten, setzen Sie

ihn wieder ein (Abb. 30).

9. Schieben Sie den frisch bestückten Staubbeutelhalter

zurück in die beiden Führungen (Abb. 31). Drücken Sie

den Staubbeutelhalter bis zum Anschlag nach unten.

10. Schließen Sie den Staubraumdeckel. Er rastet hörbar

Den Staubfilterbeutel können Sie im normalen Hausmüll

entsorgen, sofern er keinen für den Hausmüll verbotenen

Der Staubraumdeckel lässt sich nur schließen, wenn der

Staubfilterbeutel und Staubbeutelhalter korrekt einge-

4.2 Motorschutzfilter reini-

gen/wechseln  Reinigen Sie den Motorschutzfilter bei jedem Staubfil-terbeutelwechsel, spätestens aber alle 3 Monate. Wechseln Sie den Motorschutzfilter nach jedem Öffneneines neuen Staubfilterbeutelpaketes, da grundsätzlich einneuer Motorschutzfilter darin enthalten ist. Wechseln Sieden Motorschutzfilter spätestens aber alle 6 Monate.1. Schalten Sie das Gerät aus und entnehmen Sie den Staubfilterbeutel, wie unter ZKapitel 4.1, „Staubfilter- beutel wechseln“, Schritte 1-3 beschrieben.2. Ziehen Sie den Korb nach oben aus dem Staubraum(Abb. 32). 3. Ziehen Sie den Filterhalter samt Motorschutzfilter nachoben aus dem Gerät (Abb. 33).4. Halten Sie den Filterhalter samt Motorschutzfilter übereinen Mülleimer, Waschbecken oder dergleichen.5. Trennen Sie den Motorschutzfilter vom Filterhalter(Abb. 34).6. Klopfen Sie den Motorschutzfilter gründlich aus.7. Sollte die Trockenreinigung nicht genügen, spülen Sieden Motorschutzfilter von Hand unter fließend kaltemoder handwarmem, klarem Wasser gründlich aus. 8. Falls der Motorschutzfilter beschädigt oder verformtsein sollte, ersetzen Sie ihn durch einen neuen (ZKapitel 6.1, „Zubehör- und Ersatzteilliste“). 9. Schieben Sie den Motorschutzfilter wieder in den Filter-halter (Abb. 34). Achten Sie darauf, dass sich der Mo-torschutzfilter hinter allen 4 Nasen der Halterung(Abb. 34/1) gleichzeitig befindet.10. Schieben Sie den frisch bestückten Filterhalter wiederhinter seine 2 Führungsschienen bis zum Anschlag(Abb. 35).11. Stellen Sie den Korb wieder zurück in den Staubraum.12. Schieben Sie den frisch bestückten Staubbeutelhalter zurück in seine Führungen, ZKapitel 4.1, „Staubfilter- beutel wechseln“.13. Schließen Sie den Staubraumdeckel. Er rastet hörbarein.

Der Motorschutzfilter ist waschbar, jedoch weder spül-maschinen- noch waschmaschinentauglich. VerwendenSie außerdem zur Reinigung keine Reinigungsmittel.Lassen Sie den Motorschutzfilter anschließend trocknen(ca. 24 Stunden bei Raumtemperatur). Setzen Sie ihnerst wieder ein, wenn dieser vollkommen trocken ist.

reinigen/wechseln  Reinigen Sie den Hygiene-Ausblasfilter jedes Mal,wenn Sie den Motorschutzfilter reinigen. Wechseln Sie den Hygiene-Ausblasfilter, sobald er ver-formt oder beschädigt ist.1. Schalten Sie das Gerät aus und ziehen Sie den Steckeraus der Steckdose, ZKapitel 3.3, „Ausschalten undStromkabel aufrollen“.2. Entriegeln Sie die Ausblasfilter-Abdeckung (Abb. 36)und entnehmen Sie diese.3. Nehmen Sie den Hygiene-Ausblasfilter aus seiner Kon-sole und kontrollieren Sie ihn ebenso auf Verschmut-zungen (Abb. 37).4. Klopfen Sie den Hygiene-Ausblasfilter über einem Müll-eimer aus. 5. Sollte dies nicht genügen, entfernen Sie Staubrückstän-de mithilfe einer weichen Bürste, z. B. der mitgeliefertenMöbelbürste (Abb. 38).6. Sollte der Hygiene-Ausblasfilter nach der Trockenreini-gung immer noch verschmutzt sein, spülen Sie ihn vonHand gründlich aus, bis jegliche Verschmutzungen be-seitigt sind (Abb. 39).

Die Filter sind waschbar, jedoch weder spülmaschinen-noch waschmaschinentauglich. Verwenden Sie außerdemzur Reinigung keine Reinigungsmittel oder Bürsten mitharten Borsten.

4Wartung 7. Lassen Sie die Filter nach der Reinigung ca. 24 Stundenbei Raumtemperatur trocknen. 8. Sollte einer der Filter beschädigt oder verformt sein, er-setzen Sie ihn (Bestellinformationen ZKapitel 6.1,„Zubehör- und Ersatzteilliste“).9. Setzen Sie den neuen/gereinigten und vollkommen tro-ckenen Ausblasfilter zurück in seine Konsole (Abb. 41). 10. Setzen Sie die Ausblasfilter-Abdeckung zuerst hinten an. 11. Drücken Sie die Ausblasfilter-Abdeckung dann festnach unten, bis sie deutlich hör- und spürbar einrastet(Abb. 42). 4.4 Gehäuse reinigen  Reinigen Sie das Gehäuse ausschließlich mit einemleicht angefeuchteten Tuch.

Setzen Sie ihn erst wieder ein, wenn er vollkommen tro-cken ist.

Achten Sie darauf, dass der Hygiene-Ausblasfilter stetskorrekt sitzt und die Ausblasfilter-Abdeckung stets voll-ständig eingerastet ist, da die Ausblasluft anderenfallsunzureichend gefiltert wird.

Verwenden Sie keine Reinigungsmittel, Scheuermitteloder Alkohol, da diese das Gehäuse beschädigen kön- nen.23

DE 5 Problembehebung Bevor Sie uns kontaktieren, prüfen Sie anhand der folgenden Tabelle, ob Sie das Problem selbst be-

Verletzungsgefahr! Verwenden Sie niemals ein defektes Gerät! Bevor Sie auf Problemsuche

gehen, schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose, ZKapitel 3.3,

„Ausschalten und Stromkabel aufrollen“.

Problem mögliche Ursache Lösung

Integrierte Schutzfunktion hat

angesprochen (möglicherweise

aufgrund verstopfter Saugwe-

ge, eines überfüllten Staubfil-

Schalten Sie das Gerät aus und ziehen Sie

den Stecker aus der Steckdose. Beseitigen

Sie die Ursache der Überhitzung (z. B. Tele-

skoprohr und Saugschlauch demontieren

und Verstopfung entfernen und/oder Staub-

filterbeutel wechseln). Das abgekühlte Ge-

rät können Sie wieder einschalten.

Aufgesteckte Düse ist dem Bo-

denbelag nicht angemessen.

Stecken Sie die korrekte Düse auf, ZKapitel

2.4, „Gewählte Düse anbringen“.

Umschalter „Teppich/Hartbo-

den“ (Abb. 1/19) steht in dem

Belag nicht angemessener

Passen Sie die Stellung des Umschalters

„Teppich/Hartboden“ (Abb. 1/19) an den Bo-

denbelag an, ZKapitel 3.1, „Staubsaugen“,

Eingestellte Saugleistung ist

dem Bodenbelag nicht ange-

Passen Sie die Saugleistung an den Boden-

belag an, ZKapitel 3.2, „Saugleistung

Nebenluftregler (Abb. 1/25) ist

Schließen Sie den Nebenluftregler (Abb. 1/

25) ZKapitel 3.2, „Saugleistung einstellen“.

Staubfilterbeutel ist überfüllt. Ersetzen Sie den Staubfilterbeutel durch ei-

nen neuen, ZKapitel 4.1, „Staubfilterbeutel

Filter sind verschmutzt. Wechseln/reinigen Sie den entsprechenden

Filter, ZKapitel 4.2, „Motorschutzfilter

reinigen/wechseln“ bzw. ZKapitel 4.3,

„Hygiene-Ausblasfilter reinigen/wechseln“.

Düse, Teleskoprohr oder Saug-

schlauch sind verstopft.

Entfernen Sie die Verstopfung. Benutzen

Sie dazu falls erforderlich einen langen

Holzstab (z. B. einen Besenstiel).

Staubfilterbeutel ist überfüllt. Ersetzen Sie den Staubfilterbeutel durch ei-

nen neuen, ZKapitel 4.1, „Staubfilterbeutel

Düse, Teleskoprohr oder Saug-

schlauch sind verstopft.

Entfernen Sie die Verstopfung. Benutzen

Sie dazu falls erforderlich einen langen

Holzstab (z. B. einen Besenstiel).

Wenn Sie das Problem mithilfe obiger Tabelle nicht beheben konnten, kontaktieren Sie die Service-

Hotline (ZSeite 25, „Garantie“) oder den Kundenservice (ZSeite 160, „International Service“).24

6 Ersatzteile und Entsorgung 6 Ersatzteile und Entsorgung 6.1 Zubehör- und Ersatz-

Zubehör und Ersatzteile können Sie beziehen:

 per Telefon: 01805 15 85 08*

 per E-Mail: Ersatzteilshop@dirtdevil.de

 per Fax/Post: ZSeite 160, „International Service“

 in unserem Onlineshop unter: Z www.dirtdevil.de

 oder bei den Firmen:

Entsorgen Sie das Gerät entsprechend den in Ihrem Land

geltenden Umweltschutzvorschriften. Elektrische Abfälle

dürfen nicht zusammen mit Haushaltsabfällen entsorgt

werden. Nutzen Sie stattdessen die örtlichen Sammelstel-

len zur Rückgabe von Altgeräten. Die verwendeten Filter

sind aus umweltverträglichen Materialien hergestellt. Sie

können diese – anders als das Gerät – im Hausmüll entsor-

gen. Den vollen Staubfilterbeutel können Sie – anders als

das Gerät – im Hausmüll entsorgen, sofern er keinen für

den Hausmüll verbotenen Schmutz enthält.

8000022 4 Staubfilterbeutel + 1 Motorschutzfilter

Tel.: 01805 15 85 08*

Riedmueller.service@t-online.de *0,14 €/Minute aus dem deutschen Festnetz (deutscher Mobilfunk-höchstpreis 0,42 €/Minute) Service Center

Feuerbach KG Corneliusstr. 75

Tel.: 01805 15 85 08*

DE 7Garantie 7.1 Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufda- tum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austauschdes Gerätes oder des Zubehörs (Schäden an Zubehörteilen führen nicht automatisch zum Um-tausch des kompletten Gerätes) unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlernberuhen. Von der Garantie sind Schäden ausgenommen, die auf unsachgemäßen Gebrauch (Be-trieb mit falscher Stromart/-spannung, Anschluss an ungeeignete Stromquellen, Bruch etc.) zurück-zuführen sind, normaler Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit desGerätes nur unerheblich beeinflussen.Bei Eingriffen durch eine nicht von uns autorisierte Stelle oder bei Verwendung anderer als originalRoyal  Appliance-Ersatzteile erlischt die Garantie. Verschleißteile fallen nicht unter die Garantie undsind deshalb kostenpflichtig!Die Garantie tritt nur in Kraft, wenn das Kaufdatum durch Stempel und Unterschrift des Händlers aufder Garantiekarte bestätigt ist oder eine Rechnungskopie dem eingeschickten Gerät beiliegt. Garan-tieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch beginnt dadurch ein An-spruch auf eine neue Garantie! 7.2 Im Garantiefall Versenden Sie das Gerät mit leerem Staubfilterbeutel und einer kurzen Fehlerbeschreibung inBlockschrift. Versehen Sie das Anschreiben mit dem Vermerk „Zur Garantie“. Senden Sie es zusam-men mit der Garantiekarte oder einer Rechnungskopie an folgende Adresse:Royal Appliance International GmbHAbt. KundenserviceJagenbergstraße 1941468 NeussDeutschlandTel.: +49 (0) 180 - 501 50 50*Fax: +49 (0) 2131 - 60 90 60 95 www.dirtdevil.deservicecenter@dirtdevil.de*0,14 €/Minute aus dem deutschen Festnetz (deutscher Mobilfunk-höchstpreis 0,42 €/Minute) Beheben Sie

ganz leicht selbst. www.dirt-devil.de/service *0,14 €/Min. aus dem

(deutscher Mobilfunk-

höchstpreis 0,42 €/Min.)

* Mo.– Fr., 8 – 20 Uhr26

M219 1 mini turbo brush47

Bitte diesen Abschnitt ausschneiden und dem Gerät beilegen. • Please detach this part and send it in with the appliance.

+49 (0) 2131 - 60 90 60 95

* 0,14 €/Minute aus dem deutschen Festnetz, deutscher Mobilfunkhöchstpreis 0,42 €/Minute;

Die Gebühren für Telefonate aus dem Ausland (also außerhalb von Deutschland) richten sich nach den Preisen

der jeweiligen ausländischen Anbieter und der jeweils aktuellen Tarife.

* € 0.14 per minute from German landlines, maximum German mobile phone tariff € 0.42 per minute.
