BEDIENUNGSANLEITUNG M70509 DIRT DEVIL

DEIT GBFRNLESTR Bedienungsanleitung 4 - 19

Übersicht über Ihren Fello & Friend Bag

D Übersicht über Ihren Fello & Friend Bag Vielen Dank!

Wir danken Ihnen für den Kauf des Fello & Friend Bag und wünschen Ihnen viel Freude mit dem

Geräteteile/Lieferumfang

Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten.

8 Staubbeutelwechsel-Anzeige

9 Saugleistungsregler

10 Ein-/Aus-Schalter

14 Stromkabel mit Stecker

15 Ausblasfilter-Abdeckung

16 Teleskoprohr-Arretierung

20 Umschalter „Teppich/Hartboden“

21 Entriegelung für Staubraumdeckel

22 Entriegelung für Saugschlauch

24 Staubbeutelhalter mit Staubfilterbeutel (ein

weiterer Staubfilterbeutel im Lieferumfang)

Geräteart : Bodenstaubsauger

Modell : Fello & Friend Bag (M7050-0, M7050-9)

Staubfilterbeutel : 3,7 Liter

Filter : Motorschutzfilter, Hygiene-Ausblasfilter

Stromkabel mit Stecker : ca. 5 m Länge

Gewicht : ca. 4,9 kg5

1 Sicherheitshinweise 6

1.1 zur Bedienungsanleitung 6

1.2 zur Stromversorgung 6

1.4 zur bestimmungsgemäßen Verwendung 7

1.5 bei defektem Gerät 8

2 Auspacken und Montieren 9

2.3 Weitere Düsen (Zubehör) verwenden 10

3.2 Ausschalten und Stromkabel aufrollen 13

3.3 Transportieren und Aufbewahren 13

4.1 Staubfilterbeutel wechseln 14

4.2 Übersicht über die Filter 15

4.3 Motorschutzfilter reinigen/wechseln 15

4.4 Hygiene-Ausblasfilter reinigen/wechseln 16

4.5 Gehäuse reinigen 16

5 Problembehebung 17

6 Ersatzteile und Entsorgung 18

6.1 Zubehör- und Ersatzteilliste 18

6.2 Bezugsquellen 18

6.3 Kaufempfehlung 18

7.1 Garantiebedingungen 19

7.2 Im Garantiefall 19 Inhaltsverzeichn is6

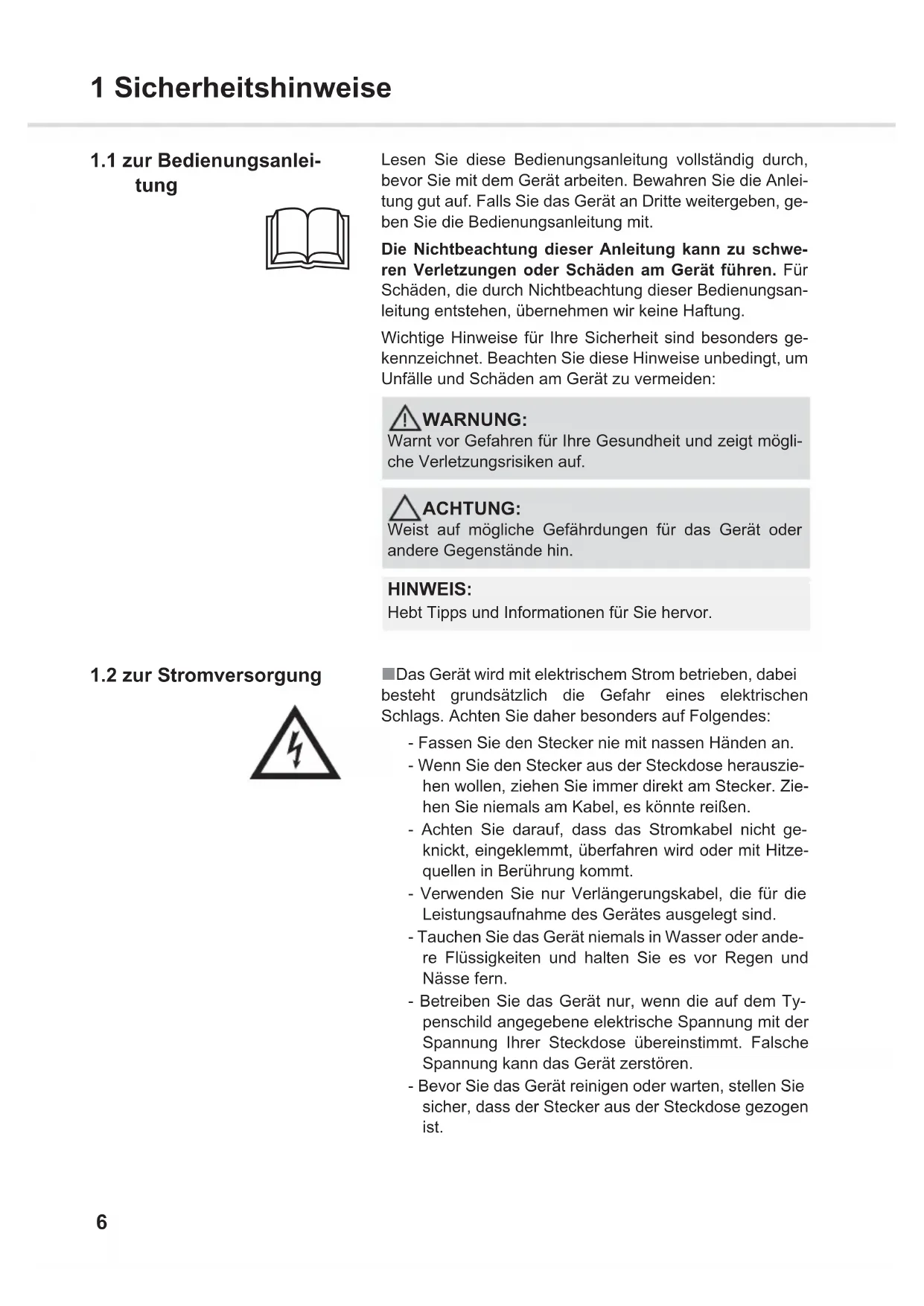

1 Sicherheitshinweise 1 Sicherheitshinweise 1.1 zur Bedienungsanlei-

tung Lesen Sie diese Bedienungsanleitung vollständig durch,bevor Sie mit dem Gerät arbeiten. Bewahren Sie die Anlei-tung gut auf. Falls Sie das Gerät an Dritte weitergeben, ge-ben Sie die Bedienungsanleitung mit. Die Nichtbeachtung dieser Anleitung kann zu schwe-ren Verletzungen oder Schäden am Gerät führen. FürSchäden, die durch Nichtbeachtung dieser Bedienungsan-leitung entstehen, übernehmen wir keine Haftung.Wichtige Hinweise für Ihre Sicherheit sind besonders ge-kennzeichnet. Beachten Sie diese Hinweise unbedingt, umUnfälle und Schäden am Gerät zu vermeiden: 1.2 zur Stromversorgung  Das Gerät wird mit elektrischem Strom betrieben, dabeibesteht grundsätzlich die Gefahr eines elektrischenSchlags. Achten Sie daher besonders auf Folgendes:- Fassen Sie den Stecker nie mit nassen Händen an.- Wenn Sie den Stecker aus der Steckdose herauszie-hen wollen, ziehen Sie immer direkt am Stecker. Zie-hen Sie niemals am Kabel, es könnte reißen.- Achten Sie darauf, dass das Stromkabel nicht ge-knickt, eingeklemmt, überfahren wird oder mit Hitze-quellen in Berührung kommt.- Verwenden Sie nur Verlängerungskabel, die für dieLeistungsaufnahme des Gerätes ausgelegt sind.- Tauchen Sie das Gerät niemals in Wasser oder ande-re Flüssigkeiten und halten Sie es vor Regen undNässe fern.- Betreiben Sie das Gerät nur, wenn die auf dem Ty-penschild angegebene elektrische Spannung mit derSpannung Ihrer Steckdose übereinstimmt. FalscheSpannung kann das Gerät zerstören.- Bevor Sie das Gerät reinigen oder warten, stellen Siesicher, dass der Stecker aus der Steckdose gezogen ist.

WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögli-che Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oderandere Gegenstände hin.

Hebt Tipps und Informationen für Sie hervor.

1 Sicherheitshinweise

 Diese Geräte können von Kindern ab 8 Jahren und da-

rüber und von Personen mit verringerten physischen, sen-

sorischen oder mentalen Fähigkeiten oder Mangel an Er-

fahrung und/oder Wissen benutzt werden, wenn sie

beaufsichtigt werden oder bezüglich des sicheren Ge-

brauchs des Gerätes unterwiesen wurden und die daraus

resultierenden Gefahren verstanden haben. Kinder dürfen

nicht mit dem Gerät spielen. Reinigung und Benutzer-War-

tung dürfen nicht durch Kinder ohne Beaufsichtigung

durchgeführt werden. Kinder dürfen sich unter anderem

weder auf das Gerät stellen oder setzen.

 Aus Sicherheitsgründen raten wir als Hersteller drin-

gend, dass Kinder, gleich welchen Alters, nicht mit dem Ge-

rät umgehen. Kinder, gleich welchen Alters, können die Ge-

fahren, die von diesem Gerät ausgehen, definitiv nicht

kennen oder verstehen. Bewahren Sie das Gerät für diesen

Personenkreis unzugänglich auf.

 Verpackungsmaterialien dürfen nicht zum Spielen ver-

wendet werden. Es besteht Erstickungsgefahr.

1.4 zur bestimmungsge-

Das Gerät darf nur im Haushalt eingesetzt werden. Es ist

für eine gewerbliche Nutzung nicht geeignet.

Verwenden Sie den Bodenstaubsauger ausschließlich für

das Reinigen von normal verschmutzten Böden, Teppichen

und Gardinen. Jede weitere Verwendung gilt als nicht be-

stimmungsgemäß und ist untersagt.

Verboten ist insbesondere:

- Menschen, Tieren, Pflanzen. Insbesondere Haaren,

Fingern und anderen Körperteilen sowie am Körper

befindlichen Kleidungsstücken. Sie könnten eingezo-

gen werden und schwere Verletzungen hervorrufen.

- Kleidungsstücken. Sie könnten eingezogen werden

und Verletzungen hervorrufen.

- Wasser und anderen Flüssigkeiten, insbesondere

feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im

Inneren kann zum Kurzschluss führen.

- Tonerstaub (für Laserdrucker, Kopierer etc.). Es be-

steht Brand- und Explosionsgefahr.

- glühender Asche, brennenden Zigaretten oder

Streichhölzern. Es kann zum Brand kommen.

- spitzen Gegenständen, wie Glassplittern, Nägeln etc.

Dadurch kann das Gerät beschädigt werden.

- Bauschutt, Gips, Zement, feinstem Bohrstaub,

Schminke, Puder usw. Das Gerät könnte beschädigt

1 Sicherheitshinweise

Verboten ist insbesondere:

 Die Verwendung in der Nähe von explosiven oder leicht

entzündlichen Stoffen. Brand- oder Explosionsgefahr!

 Die Verwendung im Freien. Es besteht die Gefahr, dass

Regen und Schmutz das Gerät zerstören.

 Das Hineinstecken von Gegenständen in die Öffnungen

des Gerätes. Es könnte überhitzen.

1.5 bei defektem Gerät

 Betreiben Sie niemals ein defektes Gerät, oder ein Ge-

rät mit einem defekten Kabel. Wenn die Anschlussleitung

dieses Gerätes beschädigt wird, muss sie durch den Her-

steller oder seinen Kundendienst oder eine ähnlich qualifi-

zierte Person ersetzt werden, um Gefährdungen zu vermei-

 Geben Sie ein defektes Gerät zur Reparatur an einen

Fachhändler oder den Royal

Appliance-Kundendienst. Ad-

resse ZSeite 19, „Garantie“.9

2 Auspacken und Montieren

DE 2 Auspacken und Montieren 2.1 Auspacken 1. Packen Sie das Gerät und alle Zubehörteile aus. 2. Überprüfen Sie den Inhalt auf Vollständigkeit. Informa-tionen zum Lieferumfang ZSeite 4, „Übersicht überIhren Fello & Friend Bag“. 2.2 Montieren 1. Stecken Sie das Ende des Saugschlauchs (Abb. 2/1) indie Aufnahmeöffnung (Abb. 2/2) des Bodenstaubsau-gers, bis die Verriegelung hör- und spürbar einrastet. 2. Stecken Sie den Handgriff (Abb. 3/1) in das obere Endedes Teleskoprohrs (Abb. 3/2).3. Stecken Sie die Bodendüse (Abb. 3/3) auf das untereEnde des Teleskoprohrs (Abb. 3/4).4. Stellen Sie die Länge des Teleskoprohrs ein. DrückenSie dazu die Teleskoprohr-Arretierung (Abb. 4/1) nachunten. Ziehen Sie dann das Teleskoprohr am Handgriff(Abb. 3/1) auf die gewünschte Länge. Zum Verriegelnlassen Sie die Teleskoprohr-Arretierung beim Ziehenlos. Sie hören ein deutliches Klicken.5. Stecken Sie die Zubehörhalterung (Abb. 5/1) auf denHandgriff (Abb. 5/2). Schieben Sie dann Möbelbürste(Abb. 5/3) und Fugendüse (Abb. 5/4) auf die Aufnah-mevorrichtungen.Ihr Bodenstaubsauger ist jetzt einsatzbereit.ACHTUNG:Transportieren/versenden Sie das Gerät grundsätzlichimmer in der Originalverpackung, damit es keinen Scha-den nimmt. Heben Sie dazu die Verpackung auf.Entsorgen Sie nicht mehr benötigtes Verpackungsmate-rial gemäß den in Ihrem Land geltenden Vorschriften. HINWEIS: Sollten Sie einen Transportschaden bemerken, wendenSie sich umgehend an Ihren Händler.WARNUNG:Montieren Sie das Gerät nur, wenn der Stecker aus derSteckdose gezogen ist. Das Gerät könnte versehentlicheingeschaltet werden. HINWEIS: Eventuell ist es erforderlich, etwas fester zu drücken. HINWEIS: Bei Bedarf können Sie die Zubehörhalterung auch amTeleskoprohr anbringen. Abb. 2

2 Auspacken und Montieren

2.3 Weitere Düsen (Zube-

hör) verwenden Neben der soeben montierten Bodendüse können Sie mitweiteren Düsen den Funktionsumfang Ihres Bodenstaub-saugers erweitern:  Als Zubehör sind die Fugendüse und die Polsterdüse im Lieferumfang enthalten. Sie können bei Nichtgebrauchan der Zubehörhalterung befestigt werden (Abb. 5).- Fugendüse (Abb. 6/1)Benutzen Sie diese, um Staub aus schwer zugängli-chen Stellen zu saugen.- Möbelbürste (Abb. 6/2) Benutzen Sie diese, um Staub von Gegenständen zusaugen, die empfindliche Oberflächen haben (z. B.Schränke, Tische).  Optional (d. h. je nach Modell und Ausführung im Lie- ferumfang enthalten) erhältlich sind weiterhin:- Turbobürste (Abb. 7/1)Diese dient zum Saugen unempfindlicher Teppiche,Läufer, Fußmatten und dergleichen. Das Bürsten be-wirkt zudem ein Aufrichten des Teppichflors.- Parkettbürste (Abb. 7/2)Diese ist mit langen Borsten ausgestattet und dientzum Absaugen besonders empfindlicher Oberflächen(z. B. Parkett, Laminat).- Mini-Turbobürste (Abb. 8/1)Diese dient zum Saugen unempfindlicher Polster,Läufer, Fußmatten und dergleichen.- „Fello“ Tierhaar-Turbobürste (Abb. 8/2)Diese dient zum Saugen unempfindlicher Polster,Läufer, Fußmatten und dergleichen.ACHTUNG:Unsere (Mini-) Turbobürste dient ausschließlich zum Saugen unempfindlicher Untergründe. Reinigen Sie niemals Böden oder Gegenstände mithilfe der (Mini-) Tur-bobürste, die Sie nicht bedenkenlos mit einer konventio-nellen Bürste reinigen würden. Reinigen Sie folglich nie-mals empfindliche oder gar polierte Bodenbeläge mithilfeder (Mini-) Turbobürste. Verzichten Sie ebenso darauf,Möbel, empfindliche Teppiche, Polster und Bezüge sowiejegliche Stoffe mit empfindlicher Textur mithilfe der (Mini-)Turbobürste zu reinigen. Sachschäden könnten die Folgesein. Sehen Sie im Zweifel davon ab, die (Mini-) Turbo-bürste einzusetzen. Beachten Sie in jedem Fall die Reini-gungs- und Pflegehinweise der jeweiligen Hersteller. Abb. 6

DE Zum Aufsetzen der Düsen gehen Sie wie folgt vor:1. Schalten Sie das Gerät aus und ziehen Sie den Steckeraus der Steckdose.2. Ziehen Sie die vorhandene Düse vom Teleskoprohr ab.3. Stecken Sie die gewünschte Düse auf das untere Endedes Teleskoprohrs (Abb. 9/1) oder bei Bedarf direkt aufden Handgriff (Abb. 9/2). 4. Befestigen Sie nicht mehr benötigte Düsen, soweitmöglich, in der Zubehörhalterung. Bewahren Sie dieübrigen Düsen sicher und für Kinder unzugänglich auf.3 Bedienung 3.1 Staubsaugen

. WARNUNG:Montieren Sie Düsen nur, wenn der Stecker aus derSteckdose gezogen ist. Das Gerät könnte versehentlicheingeschaltet werden. HINWEIS: Falls Sie die „Fello“ Tierhaar-Turbobürste einsetzen wol-len, müssen Sie vorher am Teleskoprohr (Abb. 10/1) dasmitgelieferte Reduzierstück (Abb. 10/*) anbringen. Dieswird ausführlich im Beiblatt zur „Fello“ Tierhaar-Turbo-bürste beschrieben.ACHTUNG:Beim Einsatz des Bodenstaubsaugers ohne aufge-steckte Düse besteht erhöhte Gefahr, Gegenstände ver-sehentlich einzusaugen. Abb. 9

WARNUNG:Prüfen Sie den Bodenstaubsauger und das Stromkabelvor jeder Benutzung. Ein beschädigtes Gerät darf nichtverwendet werden. Es besteht Verletzungsrisiko.ACHTUNG:Verwenden Sie den Bodenstaubsauger nur, wenn alleFilter intakt, trocken und korrekt eingesetzt sind. StellenSie sicher, dass keine Öffnungen verstopft sind. Ande-renfalls kann der Staubsauger beschädigt werden. HINWEIS: Ihr Bodenstaubsauger besitzt einen Überhitzungsschutz.Er schaltet sich bei Überhitzung automatisch ab. Ist diesder Fall, schalten Sie den Bodenstaubsauger aus undziehen Sie den Stecker. Beseitigen Sie die Ursache derÜberhitzung. Warten Sie ca. 45 Minuten. Den abgekühl-ten Bodenstaubsauger können Sie wieder einschalten.12

1. Stecken Sie die gewünschte Düse auf, ZKapitel 2.2,

„Montieren“ bzw. ZKapitel 2.3, „Weitere Düsen (Zubehör) verwenden“.2. Ziehen Sie das Kabel am Stecker bis zur gelben Mar-kierung (Abb. 11/1) heraus.3. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 12/3) ein.4. Stellen Sie die Saugleistung am Saugleistungsregler(Abb. 12/2) ein.5. Stellen Sie je nach Bodenbelag den Umschalter „Tep-pich/Hartboden“ (Abb. 13) ein:- Hartboden (Abb. 13/A)Laminat, Fliesen, PVC etc.- Teppich (Abb. 13/B)Lang- und kurzflorige Teppiche, Läufer etc.6. Ziehen Sie den Bodenstaubsauger zum Saugen wie ei-nen Schlitten hinter sich her. Beachten Sie die entspre-chenden Empfehlungen der Bodenbelaghersteller. WARNUNG: Falls die rote Markierung (Abb. 11/2) sichtbar ist, ziehenSie das Kabel mithilfe der Kabelaufrolltaste (Abb. 12/3)wieder bis zur gelben Markierung ein. Ansonsten kanndas Kabel abreißen. Es besteht die Gefahr eines elektri-schen Schlages.

Mit dem Nebenluftregler (Abb. 14/1) können Sie dieSaugleistung schnell reduzieren, wenn weniger Saug-leistung benötigt wird oder z. B. um eingesaugte Gegen-stände wieder freizugeben. Abb. 11

Stromkabel aufrollen 1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 15/1) aus und ziehen Sie den Steckeraus der Steckdose.2. Behalten Sie den Stecker in der Hand.3. Drücken Sie die Kabelaufrolltaste (Abb. 15/2), um dasStromkabel einzuziehen. 3.3 Transportieren und

 Zum Transport können Sie den Bodenstaubsauger am Tragegriff (Abb. 1/11) tragen.  Zum Abstellen oder bei Arbeitspausen können Sie den Parkhaken (Abb. 16/1) in die Parkhalterung (Abb. 16/2)einhängen.  Zum Aufbewahren können Sie den Verstauhaken (Abb. 17/1) in die Verstauhalterung (Abb. 17/2) unten amBodenstaubsauger einhängen.  Wenn Sie das Gerät längere Zeit lagern möchten, ent-nehmen Sie den Staubfilterbeutel und entsorgen Sie die-sen ordnungsgemäß. Reinigen Sie außerdem die Filter.  Lagern Sie das Gerät stets kühl und trocken.WARNUNG:Beim Einziehen des Stromkabels kann dieses umher-schlingern, zur Stolperfalle werden oder Gegenständeumreißen. Abb. 15

WARNUNG:Wenn Sie den Arbeitsplatz verlassen, schalten Sie das Gerät aus und beachten Sie die Hinweise unter Z Kapitel 3.2, „Ausschalten und Stromkabel aufrollen“.ACHTUNG:Stellen Sie das Gerät nie direkt neben Wärmequellen ab(z. B. Heizung, Ofen). Vermeiden Sie direkte Sonnenein-strahlung. Die Hitze kann das Gerät beschädigen. Abb. 16

4Wartung 4Wartung 4.1 Staubfilterbeutel wech-

seln  Wechseln Sie den Staubfilterbeutel spätestens dann,wenn die Staubbeutelwechsel-Anzeige (Abb. 18/1) sicht-bar wird oder die Saugwirkung nachlässt. 1. Öffnen Sie den Staubraumdeckel, indem Sie ihn entrie-geln und anschließend aufklappen (Abb. 18).2. Klappen Sie den Staubraumdeckel so weit auf, bis erspürbar einrastet und von selbst geöffnet bleibt.3. Ziehen Sie den Staubbeutelhalter samt Staubfilterbeu-tel (Abb. 19/1) nach oben heraus (Abb. 19).4. Entfernen Sie Staubrückstände, die sich eventuell imStaubraum befinden.5. Kontrollieren/Reinigen Sie bei dieser Gelegenheit so-gleich den Motorschutzfilter (ZKapitel 4.3,„Motorschutzfilter reinigen/wechseln“).6. Ziehen Sie den Staubfilterbeutel (Abb. 20/1) aus demStaubbeutelhalter (Abb. 20/2) heraus.7. Schieben Sie den neuen Staubfilterbeutel (Abb. 21/1)wie abgebildet in den Staubbeutelhalter (Abb. 21/2), biser an den unteren Aufnahmewinkeln (Abb. 21/3) desStaubbeutelhalters anschlägt.8. Setzen Sie dann den Staubbeutelhalter (Abb. 22/1) wie-der in den Staubraum ein. Schieben Sie dafür die Füh-rung des Staubbeutelhalters (Abb. 22/2) gerade in diedafür vorgesehene Schiene ein, bis die Verriegelung fürden Staubraumdeckel (Abb. 22/3) zurückgeklappt wird.9. Schließen Sie den Staubraumdeckel. Er rastet hörbar ein.

ACHTUNG: Bevor Sie den Staubfilterbeutel wechseln, schalten Siedas Gerät aus und beachten Sie die Hinweise unterZKapitel 3.2, „Ausschalten und Stromkabel aufrollen“.So vermeiden Sie, dass Staub das Gerät zerstört.

Den Staubfilterbeutel können Sie im normalen Hausmüllentsorgen, wenn er keinen für den Hausmüll verbotenenSchmutz enthält.

Der Staubraumdeckel lässt sich nur schließen, wenn einStaubfilterbeutel eingesetzt ist. Abb. 18

4.2 Übersicht über die Fil-

ter Ihr Bodenstaubsauger besitzt die folgenden 2 Filter: Motorschutzfilter (Abb. 23/1) Er verhindert bei defektem Staubfilterbeutel, dass größerePartikel den Motor beschädigen.- Reinigen: bei jedem Staubfilterbeutelwechsel; spä-testens aber alle 3 Monate- Austauschen: nach jedem Öffnen eines neuen Staub-filterbeutelpaketes, da grundsätzlich ein neuer Motor-schutzfilter darin enthalten ist; spätestens aber alle 6Monate (ZKapitel 4.3, „Motorschutzfilter reinigen/wechseln“) Hygiene-Ausblasfilter (Abb. 23/2) Er filtert feinste Partikel aus der ausgeblasenen Luft.- Reinigen: bei jedem Staubfilterbeutelwechsel; spä-testens aber alle 6 Monate- Austauschen: nur bei sehr starker Verschmutzungoder Defekt (ZKapitel 4.4, „Hygiene-Ausblasfilterreinigen/wechseln“) 4.3 Motorschutzfilter reini-

gen/wechseln 1. Schalten Sie das Gerät aus und entnehmen Sie denStaubfilterbeutel, wie unter ZKapitel 4.1,„Staubfilterbeutel wechseln“, Schritte 1-4, beschrieben.2. Entnehmen Sie den Filterhalter samt Motorschutzfilter(Abb. 24).3. Trennen Sie den Motorschutzfilter (Abb. 25/1) vom Fil-terhalter (Abb. 25/2) über einem Mülleimer.4. Spülen Sie Filterhalter und Filter von Hand unter flie-ßend kaltem oder handwarmem, klarem Wasser gründ-lich aus.5. Falls der Motorschutzfilter beschädigt oder verformtsein sollte, ersetzen Sie ihn durch einen neuen (ZKapitel 6.1, „Zubehör- und Ersatzteilliste“). 6. Setzen Sie den gereinigten/neuen Motorschutzfilter inden Filterhalter ein. 7. Schieben Sie den frisch bestückten Filterhalter von obenkräftig und lagerichtig in seine Aufnahme (Abb. 26). 8. Setzen Sie einen Staubfilterbeutel ein und schließen Sieden Staubraumdeckel. Der Deckel rastet hörbar ein. Abb. 23

ACHTUNG:Der Motorschutzfilter ist waschbar, jedoch weder spül-maschinen- noch waschmaschinentauglich. VerwendenSie außerdem zur Reinigung keine Reinigungsmittel.Lassen Sie den Motorschutzfilter anschließend trocknen(ca. 24 Stunden bei Raumtemperatur). Setzen Sie ihnerst wieder ein, wenn dieser vollkommen trocken ist. Abb. 24

4.4 Hygiene-Ausblasfilter

reinigen/wechseln 1. Schalten Sie das Gerät aus und beachten Sie die Hin-weise unter ZKapitel 3.2, „Ausschalten und Stromkabelaufrollen“.2. Öffnen Sie die Hygiene-Ausblasfilter-Abdeckung(Abb. 27/1). Drücken Sie dazu die Entriegelung(Abb. 27/2) nach unten und ziehen Sie die Hygiene-Ausblasfilter-Abdeckung nach hinten heraus.3. Entnehmen Sie den Hygiene-Ausblasfilter (Abb. 28). 4. Klopfen Sie den Hygiene-Ausblasfilter zur Grobreini-gung über einem Mülleimer aus.5. Sollte dies nicht genügen, bürsten Sie Verschmutzun-gen mit einer trockenen, weichen Bürste, z. B. der mit-gelieferten Möbelbürste, aus.6. Sollte eine Trockenreinigung nicht ausreichen, spülenSie den Filter von Hand unter fließend kaltem oderhandwarmem, klarem Wasser gründlich aus. 7. Falls der Filter beschädigt oder verformt sein sollte, er-setzen Sie ihn (Bestellinformationen ZKapitel 6.1,„Zubehör- und Ersatzteilliste“).8. Setzen Sie den neuen/gereinigten und vollkommen tro-ckenen Ausblasfilter zurück in seine Konsole (Abb. 29). 9. Setzen Sie abschließend die Hygiene-Ausblasfilter-Ab-deckung (Abb. 30/1) wieder auf. Haken Sie diese zuerstunten ein und drücken Sie sie dann oben nach vorn, bissie hör- und spürbar einrastet. 4.5 Gehäuse reinigen

ACHTUNG: Der Filter ist waschbar, jedoch weder spülmaschinen-noch waschmaschinentauglich. Verwenden Sie außer-dem zur Reinigung keine Reinigungsmittel oder Bürstenmit harten Borsten. Lassen Sie den Filter nach der Reini-gung ca. 24 Stunden bei Raumtemperatur trocknen. Set-zen Sie ihn erst wieder ein, wenn er vollkommen trocken ist.

ACHTUNG: Reinigen Sie das Gehäuse ausschließlich mit einemleicht angefeuchteten Tuch. Verwenden Sie keine Reini-gungsmittel, Scheuermittel oder Alkohol, da diese dasGehäuse beschädigen können.17

DE 5 Problembeheb ung Bevor Sie das Gerät an den Royal

Appliance-Kundendienst einschicken, überprüfen Sie anhand der

folgenden Tabelle, ob Sie das Problem selbst beseitigen können.

Verwenden Sie niemals ein defektes Gerät! Bevor Sie auf Problemsuche gehen, schalten Sie das

Gerät aus und ziehen Sie den Netzstecker, ZKapitel 3.2, „Ausschalten und Stromkabel aufrollen“.

Problem mögliche Ursache Lösung

Stecker ist nicht eingesteckt. Stecken Sie den Stecker in eine Netzsteckdose

und schalten Sie das Gerät ein, ZKapitel 3.1,

Netzsteckdose führt keinen

Testen Sie den Bodenstaubsauger an einer an-

deren Netzsteckdose, bei der Sie sicher sind,

dass diese Strom führt.

Stromkabel ist beschädigt. Lassen Sie das Stromkabel durch den Royal Ap-

pliance-Kundendienst ersetzen, Adresse ZSeite

Überhitzungsschutz hat ange-

sprochen (möglicherweise auf-

grund verstopfter Saugwege

Schalten Sie das Gerät aus und ziehen Sie den

Stecker aus der Steckdose. Beseitigen Sie die

Ursache der Überhitzung (z. B. verstopfte Saug-

wege o. Ä.). Warten Sie ca. 45 Minuten. Das ab-

gekühlte Gerät können Sie wieder einschalten.

Nebenluftregler (Abb. 1/2) ist ge-

Schließen Sie den Nebenluftregler (Abb. 1/2).

Staubfilterbeutel ist überfüllt. Wechseln Sie den Staubfilterbeutel ZKapitel 4.1,

„Staubfilterbeutel wechseln“.

Düse, Teleskoprohr oder Saug-

schlauch sind verstopft.

Entfernen Sie die Verstopfung. Benutzen Sie

dazu falls erforderlich einen langen Holzstab

(z. B. einen Besenstiel).

Eingestellte Saugleistung ist dem

Bodenbelag nicht angemessen.

Passen Sie die Saugleistung an den Bodenbelag

an, ZKapitel 3.1, „Staubsaugen“, Schritt 5.

Umschalter „Teppich/Hartboden“

(Abb. 1/20) steht in dem Belag

nicht angemessener Stellung.

Passen Sie die Stellung des Umschalters „Tep-

pich/Hartboden“ (Abb. 1/20) an den Bodenbelag

an, ZKapitel 3.1, „Staubsaugen“, Schritt 6.

Aufgesteckte Düse ist dem Bo-

denbelag nicht angemessen.

Stecken Sie die korrekte Düse auf, ZKapitel 2.3,

„Weitere Düsen (Zubehör) verwenden“.

Filter ist verschmutzt. Wechseln/reinigen Sie den entsprechenden Fil-

ter, ZKapitel 4.3, „Motorschutzfilter reinigen/

wechseln“ bzw. ZKapitel 4.4, „Hygiene-

Ausblasfilter reinigen/wechseln“.

Eingesaugte Partikel versperren

Entfernen Sie die Partikel. Benutzen Sie dazu

falls erforderlich einen langen Holzstab (z. B. ei-

Wenn Sie das Problem mit Hilfe dieser Tabelle nicht beheben konnten, kontaktieren Sie die Ser-

vice-Hotline oder den Royal Kundenservice ZSeite 19, „Garantie“.18

6 Ersatzteile und Entsorgung 6 Ersatzteile und Entsorgung 6.1 Zubehör- und Ersatzteilliste

Zubehör sowie Ersatzteile können nachbestellt werden. Diese erhalten Sie:

 per Telefon unter 01805 15 85 08*

 per E-Mail: Ersatzteilshop@dirtdevil.de

 im Dirt-Devil-Onlineshop unter http://www.dirtdevil.de

 oder bei einer der folgenden Firmen:

Wir empfehlen zum Nachkauf: Swirl

Y93 Staubfilterbeutel mit MicroPor

Filtration Swirl  , MicroPor  und "Y93" sind reg. Marken eines Unternehmens der Melitta Gruppe, die mit deren Genehmigungbenutzt werden. 6.4 Entsorgung

Entsorgen Sie das Gerät entsprechend den in Ihrem Land geltenden Umweltschutzvor-

schriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt

werden. Nutzen Sie stattdessen die örtlichen Sammelstellen zur Rückgabe von Altge-

räten. Die verwendeten Filter sind aus umweltverträglichen Materialien hergestellt. Sie

können diese im Hausmüll entsorgen.

Artikel-Nr. Beschreibung Inhalt

70 50 022 5+1 Staubfilterbeutel-Set 5 Staubfilterbeutel, 1 Motorschutzfilter

70 50 002 Hygiene-Ausblasfilter 1 Stück

M203 Parkettbürste 1 Stück

M209 Turbobürste 1 Stück

M219-1 Mini-Turbobürste 1 Stück

M223 „Fello“ Tierhaar-Turbobürste 1 Stück

Service-Versand Ina Riedmüller
