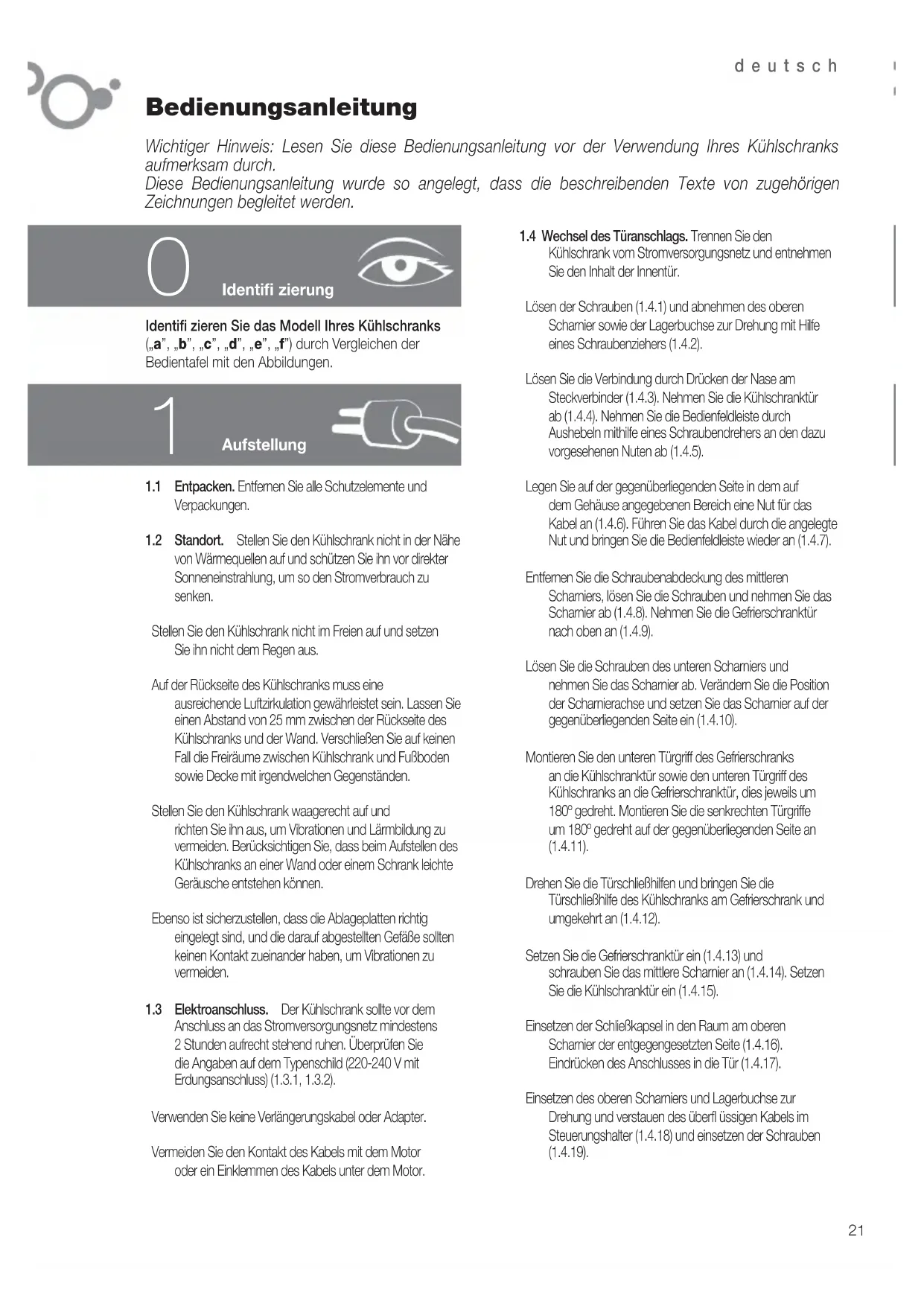

BEDIENUNGSANLEITUNG FFK6735X FAGOR

Wichtiger Hinweis: Lesen Sie diese Bedienungsanleitung vor der Verwendung Ihres Kühlschranks

Diese Bedienungsanleitung wurde so angelegt, dass die beschreibenden Texte von zugehörigen

Zeichnungen begleitet werden.

Identifi zieren Sie das Modell Ihres Kühlschranks

(„a”, „b”, „c”, „d”, „e”, „f”) durch Vergleichen der

Bedientafel mit den Abbildungen.

1.1 Entpacken. Entfernen Sie alle Schutzelemente und

1.2 Standort. Stellen Sie den Kühlschrank nicht in der Nähe

von Wärmequellen auf und schützen Sie ihn vor direkter

Sonneneinstrahlung, um so den Stromverbrauch zu

Stellen Sie den Kühlschrank nicht im Freien auf und setzen

Sie ihn nicht dem Regen aus.

Auf der Rückseite des Kühlschranks muss eine

ausreichende Luftzirkulation gewährleistet sein. Lassen Sie

einen Abstand von 25 mm zwischen der Rückseite des

Kühlschranks und der Wand. Verschließen Sie auf keinen

Fall die Freiräume zwischen Kühlschrank und Fußboden

sowie Decke mit irgendwelchen Gegenständen.

Stellen Sie den Kühlschrank waagerecht auf und

richten Sie ihn aus, um Vibrationen und Lärmbildung zu

vermeiden. Berücksichtigen Sie, dass beim Aufstellen des

Kühlschranks an einer Wand oder einem Schrank leichte

Geräusche entstehen können.

Ebenso ist sicherzustellen, dass die Ablageplatten richtig

eingelegt sind, und die darauf abgestellten Gefäße sollten

keinen Kontakt zueinander haben, um Vibrationen zu

1.3 Elektroanschluss. Der Kühlschrank sollte vor dem

Anschluss an das Stromversorgungsnetz mindestens

2 Stunden aufrecht stehend ruhen. Überprüfen Sie

die Angaben auf dem Typenschild (220-240 V mit

Erdungsanschluss) (1.3.1, 1.3.2).

Verwenden Sie keine Verlängerungskabel oder Adapter.

Vermeiden Sie den Kontakt des Kabels mit dem Motor

oder ein Einklemmen des Kabels unter dem Motor.

1.4 Wechsel des Türanschlags. Trennen Sie den

Kühlschrank vom Stromversorgungsnetz und entnehmen

Sie den Inhalt der Innentür.

Lösen der Schrauben (1.4.1) und abnehmen des oberen

Scharnier sowie der Lagerbuchse zur Drehung mit Hilfe

eines Schraubenziehers (1.4.2).

Lösen Sie die Verbindung durch Drücken der Nase am

Steckverbinder (1.4.3). Nehmen Sie die Kühlschranktür

ab (1.4.4). Nehmen Sie die Bedienfeldleiste durch

Aushebeln mithilfe eines Schraubendrehers an den dazu

vorgesehenen Nuten ab (1.4.5).

Legen Sie auf der gegenüberliegenden Seite in dem auf

dem Gehäuse angegebenen Bereich eine Nut für das

Kabel an (1.4.6). Führen Sie das Kabel durch die angelegte

Nut und bringen Sie die Bedienfeldleiste wieder an (1.4.7).

Entfernen Sie die Schraubenabdeckung des mittleren

Scharniers, lösen Sie die Schrauben und nehmen Sie das

Scharnier ab (1.4.8). Nehmen Sie die Gefrierschranktür

nach oben an (1.4.9).

Lösen Sie die Schrauben des unteren Scharniers und

nehmen Sie das Scharnier ab. Verändern Sie die Position

der Scharnierachse und setzen Sie das Scharnier auf der

gegenüberliegenden Seite ein (1.4.10).

Montieren Sie den unteren Türgriff des Gefrierschranks

an die Kühlschranktür sowie den unteren Türgriff des

Kühlschranks an die Gefrierschranktür, dies jeweils um

180º gedreht. Montieren Sie die senkrechten Türgriffe

um 180º gedreht auf der gegenüberliegenden Seite an

Drehen Sie die Türschließhilfen und bringen Sie die

Türschließhilfe des Kühlschranks am Gefrierschrank und

umgekehrt an (1.4.12).

Setzen Sie die Gefrierschranktür ein (1.4.13) und

schrauben Sie das mittlere Scharnier an (1.4.14). Setzen

Sie die Kühlschranktür ein (1.4.15).

Einsetzen der Schließkapsel in den Raum am oberen

Scharnier der entgegengesetzten Seite (1.4.16).

Eindrücken des Anschlusses in die Tür (1.4.17).

Einsetzen des oberen Scharniers und Lagerbuchse zur

Drehung und verstauen des überfl üssigen Kabels im

Steuerungshalter (1.4.18) und einsetzen der Schrauben

2.1 Einschalten des Kühlschranks. Drücken Sie

(2.1.3) oder die Taste

auf dem Display erscheint (2.1.2). Die Modelle Mini LCD

werden automatisch gesperrt (2.1.3). Zum Entsperren muss

eine beliebige Taste 3 Sekunden gedrückt werden.

2.2 Auswahl des Kühl- bzw. Gefrierbereichs. Bei den Kühl-

Gefrier-Kombinationen arbeiten der Kühlbereich

unabhängig voneinander. Bei dem

arbeiten die beiden Bereiche zusammen

2.3 Temperaturauswahl. Drehen des Schalters (2.3.1, 2.3.2).

die Tasten des Kühlfachs

(2.3.3) oder drücken für

das Eisfach und für das Kühlfach (2.3.4, 2.3.5).

Sobald die Temperatur gewählt wurde, können Sie die

tatsächliche Temperatur des Bereichs an der Leuchtanzeige

(2.3.6) ablesen, oder diese anzeigen, indem Sie die Taste

oder des gewünschten Bereichs 5

Sekunden lang drücken. Die entsprechende Temperatur des

jeweiligen Bereichs blinkt. Die Funktion ist nicht verfügbar bei

Empfehlung: Die empfohlene Temperatur des Kühlbereichs

Grad und die des Gefrierbereichs Grad

für bereits eingefrorene Lebensmittel. Wenn Sie Lebensmittel

einfrieren wollen, wird eine Temperatur von Grad

Vergessen Sie nicht, dass die Temperatur im Innern des

Kühlschranks von der Umgebungstemperatur, dem

Standort und der Häufi gkeit abhängt, mit der der Kühl- bzw.

Gefrierschrank geöffnet wird.

2.4 Funktionen Kühlschrank.

Schnellkühl-Funktion: Bei dieser Funktion arbeitet der

Kühlschrank 6 Stunden mit der niedrigsten Temperatur.

Diese Funktion wird empfohlen, wenn große Mengen an

Lebensmitteln in den Kühlschrank gegeben werden.

Zum Ein- und Ausschalten der Funktion: Die Taste

(2.4.1), (2.4.2) oder (2.4.3) drücken.

Urlaubsschaltung: Die Urlaubsschaltung ist besonders

dann von Nutzen, wenn der Kühlschrank über einen

längeren Zeitraum nicht genutzt wird, jedoch Lebensmittel

im Gefrierschrank aufbewahrt werden sollen. Bei dieser

Funktion arbeitet Ihr Kühlschrank mit einem sehr geringen

Stromverbrauch und es entstehen keine unangenehmen

Gerüche im Innern. Das Modell verfügt nicht über diese

Hinweis: Hierbei muss die Kühlschranktür geschlossen sein.

Zum Ein- und Ausschalten der Funktion: Drücken Sie

(2.4.4) oder die Taste

dem Display angezeigt wird (2.4.5), oder 3 Sekunden

lang (2.4.6). Zum Ausschalten der Funktion den Vorgang

wiederholen. Einige Modelle ermöglichen das Abschalten des

Einige Modelle erlauben es, allein den Kühlschrank

(2.4.7) drücken, die Tasten ,

(2.4.8) oder (2.4.9) bis keine Zahl mehr angezeigt wird.

2.5 Funktionen Gefrierschrank.

Schnellfrost-Funktion: Bei dieser Funktion arbeitet der

Gefrierschrank 52 Stunden mit der niedrigsten Temperatur. Es

wird empfohlen, diese Funktion 24 Stunden vor der Eingabe

von großen Lebensmittelmengen in den Gefrierschrank

Zum Aktivieren und Deaktivieren: Drücken Sie für

drei Sekunden (2.5.1) oder drücken Si (2.5.2, 2.5.3),

Quick Cooling Funktion: Einstellen der Flasche oder Flaschen

für einige Sekunden gedrückt halten, bis

(2.5.5) angezeigt wird. Das Kühlfach liefert für 15

Minuten zusätzliche Kühlung und nach Ablauf dieser Zeit wird

die Funktion abgeschaltet. blinkt und es wird ein Alarmton

für etwa 20 Minuten ausgelöst. Der Alarm kann deaktiviert

werden, wenn irgendeine Taste gedrückt wird. Wenn diese

Funktion durch einen Ausfall des Stroms unterbrochen wird,

wird sie nach der Rückkehr der Versorgung als abgeschlossen

angesehen und der Signalton aktiviert.

ECO Funktion: Die Funktion ECO erlaubt es, das Eisfach auf

einer stabilen Temperatur von -17 ºC zu halten, womit eine

deutliche Einsparung von Energie einhergeht. Diese Funktion

bleibt auch nach einem Stromausfall weiter aktiv.

Zum Aktivieren / Deaktivieren (2.5.6) drücken.

Ein-/Ausschalten des Gefrierschranks: Drücken Sie die

Taste (2.5.7, 2.5.8), oder die Taste

(2.5.9), bis keine Temperatur auf dem Display angezeigt wird,

oder drücken Sie 3 Sekunden

(2.5.10). Durch Abschalten

des Gefrierschranks wird auch der Kühlbereich ausgeschaltet.

2.6 Empfehlungen zur Benutzung.

• Öffnen Sie die Türen nur so lange wie nötig und stellen

Sie keine heißen oder warmen Lebensmittel in den

Kühlschrank. So erreichen Sie eine effi zientere Nutzung

Ihres Kühlschranks und vermeiden einen erhöhten

• Wenn Sie einen Kühlschrank mit NoFrost-System besitzen,

verdecken Sie auf keinen Fall die Lüftungsgitter und

3.1 Innenreinigung. Verwenden Sie einen Schwamm

oder einen mit Bikarbonat-Wasser angefeuchteten

Lappen für die Innenreinigung der Kühl-Gefrier-

Kombination, um Geruchsbildung zu verhindern.

In keinem Fall verwendet werden dürfen

Dampfreinigungsgeräte, Lösungsmittel oder

Scheuerreinigungsmittel.

3.2 Außenreinigung. Verwenden Sie keine

Dampfreinigungsgeräte zur Reinigung der Displays.

Das Gitter auf der Rückseite sollte einmal jährlich mit

einem Staubsauger gereinigt werden.

3.3 Reinigung der Zubehörteile. Sie sind nicht für die

Reinigung in der Geschirrspülmaschine geeignet.

Reinigen Sie sie per Hand mit einem Schwamm oder

3.4 Austausch der Glühbirne. Falls die Glühbirne

durchbrennt: Schalten Sie den Kühlschrank

aus. Drücken Sie die Nase an, entfernen Sie die

Abdeckung (3.4.1, 3.4.3) und nehmen Sie die defekte

Glühbirne heraus (3.4.2, 3.4.4). Ersetzen Sie diese

durch eine Glühbirne des gleichen Typs mit dem

gleichen Gewinde, E14, 220-240 V, 15/25 W oder

gemäß den Leuchtangaben.

3.5 Austausch des Karbonfi lters. Der Kühlschrank

kann mit einem Karbonfi lter versehen sein, der

unangenehme Gerüche bestimmter Lebensmittel

absorbiert und Mikroorganismen (Pilze und Bakterien)

aus der Luft fi ltert.

Der Filter gewährleistet über einen Zeitraum von

6 Monaten die vollständige Wirksamkeit seiner

Eigenschaften. Nach diesem Zeitraum sollte der Filter

durch einen neuen ersetzt werden. Der Einbauort ist

vom Modell abhängig.

4.1 Tür offen. Wenn die Tür länger als 2 Minuten

geöffnet bleibt, ertönt ein Warnsignal und das Licht

des Kühlschranks schaltet sich ab. Das Warnsignal

verstummt, sobald die Tür geschlossen wird.

4.2 Unzureichende Kühlung im Gefrierschrank

• Wenn die Temperatur im Gefrierschrank

ungewöhnlich hoch ist, erscheint ein Leuchtsignal

(4.2.1, 4.2.2) oder das Symbol (4.2.3) blinkt

auf und es ertönt gleichzeitig ein unterbrochenes

akustisches Warnsignal. Drücken Sie

um das akustische Alarmsignal manuell

zu deaktivieren (4.2.4, 4.2.5, 4.2.6).

• Wenn Sie das Gerät zum ersten Mal einschalten,

Zum Einschalten des Filters: Die Nase andrücken und

die Abdeckung entfernen, um auf den Filter zugreifen

zu können (3.5.1, 3.5.3). Nehmen Sie den Filter von

der Abdeckung ab (3.5.2, 3.5.4) und entfernen Sie

die Versiegelungen (3.5.5).

Drücken Sie die Anzeige BIOFILTER, bis Sie ein

leichtes Schaltgeräusch hören (3.5.6), und wenige

Sekunden später beginnt sich die Zeitdauerskala

zu verfärben. Setzen Sie den Filter wieder in seiner

ursprünglichen Stellung ein.

Bewahren Sie verbrauchte Filter und Ersatzteile

vor Kindern geschützt auf. Eine Einnahme

von größeren Mengen an Filtermaterial kann

gesundheitsschädigend sein.

Feuchten Sie den Filter nicht an, da er dadurch

seine Eigenschaften verliert.

3.6 S.P.A. - salus per aquam (wahlweise)

Ihr Kühlschrank kann mit dem Feuchtigkeitsregler

S.P.A. versehen werden, mit dem ein gleich

bleibender Feuchtigkeitsgrad im Gemüsefach

aufrechterhalten wird, um ein Austrocknen der

Lebensmittel zu verhindern.

Der Feuchtigkeitsregler befi ndet sich an der Trennung

des Gemüsefachs (3.6.1). Er besteht aus einem Behälter

mit einem Gießbecher und einer Füllstandsanzeige.

Wenn der Feuchtigkeitsregler S.P.A. Wasser benötigt,

sinkt der Füllstand, bis nichts mehr angezeigt wird.

Entnehmen Sie das Gefäß (3.6.2) und füllen Sie damit

den Behälter auf (3.6.3).

Es wird empfohlen, den Filter alle 2 Jahre

auszutauschen (3.6.4).

lassen Sie einen ausreichenden Freiraum zwischen den

Lebensmitteln, um die Luftzirkulation zu ermöglichen.

• Stellen Sie keine Flaschen mit kohlensäurehaltigen

Getränken oder mit Flüssigkeiten gefüllte Glasfl aschen in

den Gefrierschrank, da diese platzen können.

• Bewahren Sie Lebensmittel in hermetisch dichten

Behältern auf, um ein Austrocknen zu vermeiden.

• Essen Sie keine sehr kalten Lebensmittel oder Eiskrems,

da sie Verbrennungen im Mundbereich verursachen

Bei der Entwicklung dieses Kühlschranks wurde auf

den Schutz und die Bewahrung der Umwelt geachtet.

Dieser Kühlschrank arbeitet mit dem Kühlmittel R600A, das

keine schädlichen Auswirkungen auf die Umwelt hat.

Schützen Sie die Umwelt. Verwenden Sie die für

jeden Bereich entsprechend der benötigten Funktion

empfohlenen Temperaturen, um Ihren Kühlschrank

möglichst effektiv zu nutzen.

Schalten Sie den Kühlschrank aus oder verwenden Sie die

Urlaubsschaltung, wenn Sie das Gerät über einen längeren

Zeitraum hinweg nicht verwenden. So senken Sie den

Stromverbrauch und sparen Energie.

Öffnen Sie die Türen nicht länger als nötig, da ansonsten

der Stromverbrauch ansteigt.

Entsorgung von elektrischen und elektronischen

Das Symbol weist darauf hin, dass das Gerät nicht mit

dem normalen Hausmüll entsorgt werden darf.

Bringen Sie Ihren Kühlschrank zu einer speziellen

Durch das Recycling von elektrischen Haushaltsgeräten

werden negative Auswirkungen auf Gesundheit und

Umwelt verhindert und Energie sowie Rohstoffe eingespart.

Für weitere Informationen wenden Sie sich bitte an die

örtlichen Behörden oder die Einrichtung, in der Sie den

Kühlschrank erworben haben.

• Halten Sie die Lüftungsgitter frei und unabgedeckt.

• Achten Sie darauf, dass der Kühlkreislauf nicht

• Verwenden Sie keine Elektrogeräte im Innern des

Kühlschranks, es sei denn, diese werden vom Hersteller

• Verwenden Sie keine mechanischen Geräte und

sonstigen Mittel zur Beschleunigung des Abtauvorgangs,

die nicht vom Hersteller empfohlen werden.

• Dieses Gerät ist nicht für die Verwendung durch

Personen (einschließlich Kinder) mit eingeschränkten

körperlichen, sensorischen oder geistigen Fähigkeiten

geeignet, oder die über keinerlei Erfahrung oder

Kenntnisse im Umgang mit diesen Geräten verfügen. Es

sei denn, der Umgang erfolgt im Beisein eines für ihre

erscheint das Symbol oder der Leuchtalarm ist

aktiviert, es ertönt jedoch kein Warnsignal.

4.3 Stromunterbrechung

Öffnen Sie die Kühlschranktüren so wenig wie

möglich. Prüfen Sie nach Wiederherstellung der

Stromversorgung, ob die Lebensmittel aufgetaut sind.

4.4 Normale Geräusche des Kühlschranks

An Ihrem Kühlschrank kann eine Reihe von

Geräuschen entstehen, die bei Betrieb ganz normal

sind und die kein Grund zur Beunruhigung sind.

• Das gasförmige Kühlmittel kann bei der Zirkulation

im Kühlkreislauf ein sprudelndes Geräusch

• Der Kompressor erzeugt ein Brummen bzw.

leichtes Schlaggeräusch, vor allem beim Anlaufen.

• Durch das Ausdehnen und Zusammenziehen der

verarbeiteten Materialien können Geräusche wie

Knacken und Knistern entstehen.

• Die vom Lüfter des Gefrierschranks bewegte

Luft kann ein schwaches Hintergrundgeräusch

Versuchen Sie nicht, den Kühlschrank selbst

zu reparieren. Rufen Sie den technischen

Sicherheit zuständigen Verantwortlichen oder sie wurden

zuvor im Umgang mit diesen Geräten unterwiesen.

Kinder sollten den Kühlschrank nur unter Aufsicht

verwenden, um zu verhindern, dass sie mit dem Gerät

• Wenn das Stromversorgungskabel beschädigt ist, muss

es vom Hersteller, dessen Kundendienst oder ähnlich

qualifi ziertem Fachpersonal ausgetauscht werden, um

Gefahrensituationen zu vermeiden.nederlands
