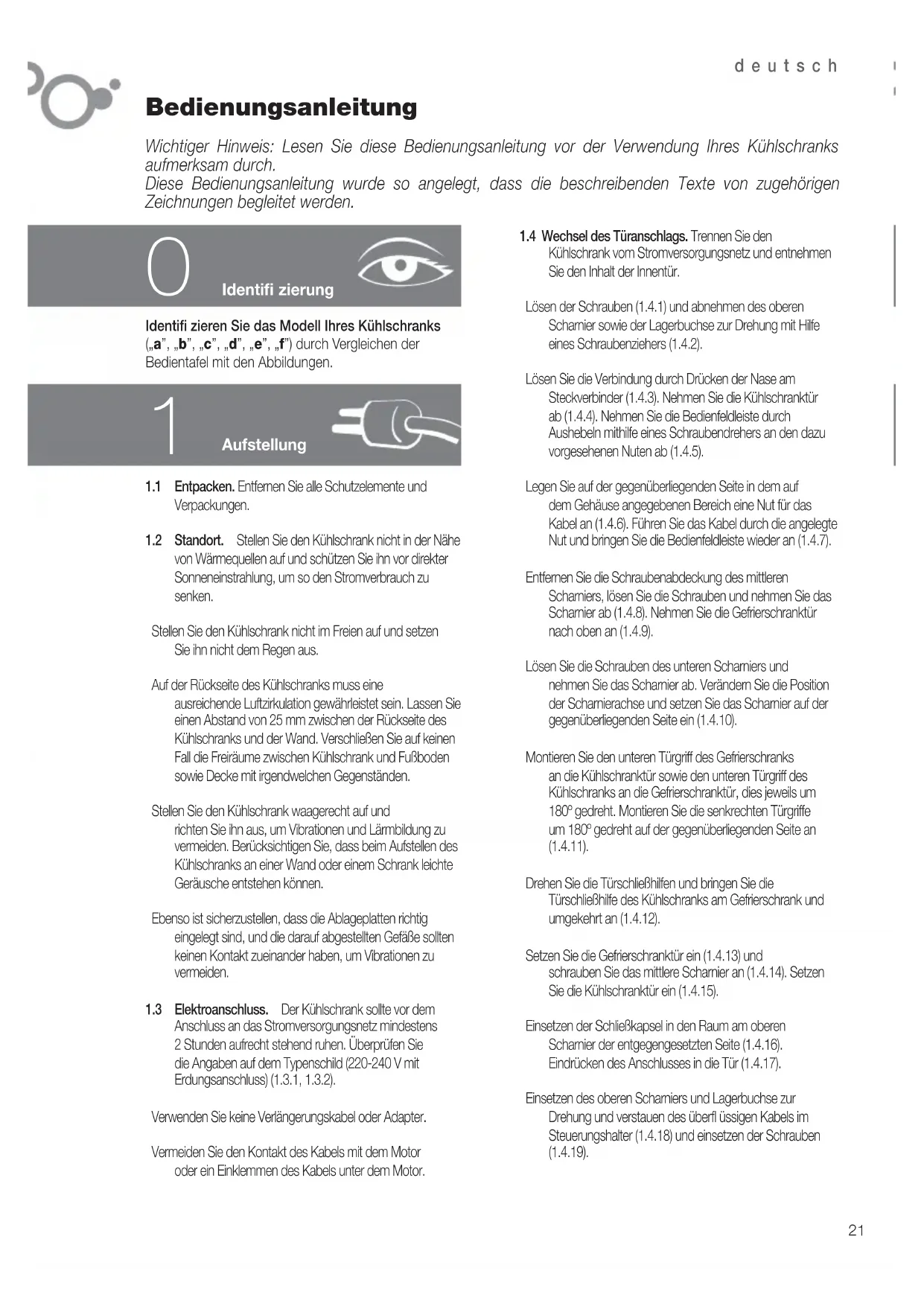

BEDIENUNGSANLEITUNG FFK4845X FAGOR
Wichtiger Hinweis: Lesen Sie diese Bedienungsanleitung vor der Verwendung Ihres Kühlschranks aufmerksam durch.
Diese Bedienungsanleitung wurde so angelegt, dass die beschreibenden Texte von zugehörigen Zeichnungen begleitet werden.
Identifi zierung
Identifi zieren Sie das Modell Ihres Kühlschranks
(„a“, „b“, „c“, „d“, „e“, „f“) durch Vergleichen der Bedientafel mit den Abbildungen.
1
Aufstellung
1.1 Entpacken. Entfernen Sie alle Schutzelemente und Verpackungen.
1.2 Standort. Stellen Sie den Kühlschrank nicht in der Nähe von Wärmequellen auf und schützen Sie ihn vor direkter Sonneneinstrahlung, um so den Stromverbrauch zu senken.
Stellen Sie den Kühlschrank nicht im Freien auf und setzen Sie ihn nicht dem Regen aus.
Auf der Rückseite des Kühlschranks muss eine ausreichende Luftzirkulation gewährleistet sein. Lassen Sie einen Abstand von 25 mm zwischen der Rückseite des Kühlschranks und der Wand. Verschließen Sie auf keinen Fall die Freiräume zwischen Kühlschrank und Fußboden sowie Decke mit irgendwelchen Gegenständen.
Stellen Sie den Kühlschrank waagerecht auf und richten Sie ihn aus, um Vibrationen und Lärmbildung zu vermeiden. Berücksichtigen Sie, dass beim Aufstellen des Kühlschranks an einer Wand oder einem Schrank leichte Geräusche entstehen können.
Ebenso ist sicherzustellen, dass die Ablageplatten richtig eingelegt sind, und die darauf abgestellten Gefäße sollten keinen Kontakt zueinander haben, um Vibrationen zu vermeiden.
1.3 Elektroanschluss. Der Kühlschrank sollte vor dem Anschluss an das Stromversorgungsnetz mindestens 2 Stunden aufrecht stehend ruhen. Überprüfen Sie die Angaben auf dem Typenschild (220-240 V mit Erdungsanschluss) (1.3.1, 1.3.2).
Verwenden Sie keine Verlängerungskabel oder Adapter.
Vermeiden Sie den Kontakt des Kabels mit dem Motor oder ein Einklemmen des Kabels unter dem Motor.
1.4 Wechsel des Türanschlags. Trennen Sie den Kühlschrank vom Stromversorgungsnetz und entnehmen Sie den Inhalt der Innentür.
Lösen der Schrauben (1.4.1) und abnehmen des oberen Schamier sowie der Lagerbuchse zur Drehung mit Hilfe eines Schraubenziehers (1.4.2).
Lösen Sie die Verbindung durch Drücken der Nase am Steckverbinder (1.4.3). Nehmen Sie die Kühlschranktür ab (1.4.4). Nehmen Sie die Bedienfeldleiste durch Aushebeln mithilfe eines Schraubendrehers an den dazu vorgesehenen Nuten ab (1.4.5).
Legen Sie auf der gegenüberliegenden Seite in dem auf dem Gehäuse angegebenen Bereich eine Nut für das Kabel an (1.4.6). Führen Sie das Kabel durch die angelegte Nut und bringen Sie die Bedienfeldleiste wieder an (1.4.7).
Entfernen Sie die Schraubenabdeckung des mittleren Scharriers, lösen Sie die Schrauben und nehmen Sie das Scharnier ab (1.4.8). Nehmen Sie die Gefrierschranktür nach oben an (1.4.9).
Lösen Sie die Schrauben des unteren Scharniers und nehmen Sie das Scharnier ab. Verändern Sie die Position der Schamierachse und setzen Sie das Scharnier auf der gegenüberliegenden Seite ein (1.4.10).
Montieren Sie den unteren Türgriff des Gefrierschranks an die Kühlschranktür sowie den unteren Türgriff des Kühlschranks an die Gefrierschranktür, dies jeweils um 180° gedreht. Montieren Sie die senkrechten Türgriffe um 180° gedreht auf der gegenüberliegenden Seite an (1.4.11).
Drehen Sie die Türschließhilfen und bringen Sie die Türschließhilfe des Kühlschranks am Gefrierschrank und umgekehrt an (1.4.12).
Setzen Sie die Gefrierschranktür ein (1.4.13) und schrauben Sie das mittlere Scharnier an (1.4.14). Setzen Sie die Kühlschranktür ein (1.4.15).
Einsetzen der Schließkapsel in den Raum am oberen Scharnier der entgegengesetzten Seite (1.4.16). Eindrücken des Anschlusses in die Tür (1.4.17).
Einsetzen des oberen Scharriers und Lagerbuchse zur Drehung und verstauen des überflüssigen Kabels im Steuerungshalter (1.4.18) und einsetzen der Schrauben (1.4.19).
2 Verwendung
2.1 Einschalten des Kühlschranks. Drücken Sie ON-OFF (2.1.1), ① (2.1.3) oder die Taste + bzw. — bis eine Ziffer auf dem Display erscheint (2.1.2). Die Modelle Mini LCD werden automatisch gesperrt (2.1.3). Zum Entsperrren muss eine beliebige Taste 3 Sekunden gedrückt werden.
2.2 Auswahl des Kühl- bzw. Gefrierbereichs. Bei den Kühl-Gefrier-Kombinationen arbeiten der Kühlbereich und der Gefrierbereich unabhängig voneinander. Bei dem Modell arbeiten die beiden Bereiche zusammen
2.3 Temperaturauswahl. Drehen des Schalters (2.3.1, 2.3.2). Drücken der Tasten +, — des Eisfachs und danach die Tasten des Kühlfachs (2.3.3) oder drücken für das Eisfach und für das Kühlfach (2.3.4, 2.3.5).
Sobald die Temperatur gewählt wurde, können Sie die tatsächliche Temperatur des Bereichs an der Leuchtanzeige (2.3.6) ablesen, oder diese anzeigen, indem Sie die Taste +, -, T° oder T des gewünschten Bereichs 5 Sekunden lang drücken. Die entsprechende Temperatur des jeweiligen Bereichs blinkt. Die Funktion ist nicht verfügbar bei dem Modell a.
Empfehlung: Die empfohlene Temperatur des Kühlbereichs beträgt 4 Grad und die des Gefrierbereichs -Grad für bereits eingefrorene Lebensmittel. Wenn Sie Lebensmittel einfrieren wollen, wird eine Temperatur von -Grad empfohlen.
Vergessen Sie nicht, dass die Temperatur im Innern des Kühlschranks von der Umgebungstemperatur, dem Standort und der Häufigkeit abhängt, mit der der Kühl- bzw. Gefrierschrank geöffnet wird.
2.4 Funktionen Kühlschrank.
Schnellkühl-Funktion: Bei dieser Funktion arbeitet der Kühlschrank 6 Stunden mit der niedrigsten Temperatur. Diese Funktion wird empfohlen, wenn große Mengen an Lebensmitteln in den Kühlschrank gegeben werden.
Zum Ein- und Ausschalten der Funktion: Die Taste (2.4.1), ✗(2.4.2) oder (2.4.0) drücken.
Urlaubsschaltung: Die Urlaubsschaltung ist besonders dann von Nutzen, wenn der Kühlschrank über einen längeren Zeitraum nicht genutzt wird, jedoch Lebensmittel im Gefrierschrank aufbewahrt werden sollen. Bei dieser Funktion arbeitet Ihr Kühlschrank mit einem sehr geringen Stromverbrauch und es entstehen keine unangenehmen Gerüche im Innern. Das Modell verfügt nicht über diese Funktion.
⚠ Hinweis: Hierbei muss die Kühlschranktür geschlossen sein.
Zum Ein- und Ausschalten der Funktion: Drücken Sie HOLIDAY(2.4.4) oder die Taste + bzw. —, bis H auf dem Display angezeigt wird (2.4.5), oder ✕ kunden lang (2.4.6). Zum Ausschalten der Funktion den Vorgang wiederholen. Einige Modelle ermöglichen das Abschalten des Kühlbereichs.
Einige Modelle erlauben es, allein den Kühlschrank abzuschalten. ON-OFF (2.4.7) drücken, die Tasten + - (2.4.8) oder T(2.4.9) bis keine Zahl mehr angezeigt wird.
2.5 Funktionen Gefrierschrank.
Schnellfrost-Funktion: Bei dieser Funktion arbeitet der Gefrierschrank 52 Stunden mit der niedrigsten Temperatur. Es wird empfohlen, diese Funktion 24 Stunden vor der Eingabe von großen Lebensmittelmengen in den Gefrierschrank einzuschalten.
Zum Aktivieren und Deaktivieren: Drücken Sie für SUPER drei Sekunden (2.5.1) oder drücken Si SUPER (2.5.2, 2.5.3), oder ✕ (2.5.4).
Quick Cooling Funktion: Einstellen der Flasche oder Flaschen ins Eisfach und ✕ für einige Sekunden gedrückt halten, bis das Symbol (2.5.5) angezeigt wird. Das Kühlfach liefert für 15 Minuten zusätzliche Kühlung und nach Ablauf dieser Zeit wird die Funktion abgeschaltet. blinkt und es wird ein Alarmton für etwa 20 Minuten ausgelöst. Der Alarm kann deaktiviert werden, wenn irgendeine Taste gedrückt wird. Wenn diese Funktion durch einen Ausfall des Stroms unterbrochen wird, wird sie nach der Rückkehr der Versorgung als abgeschlossen angesehen und der Signalton aktiviert.
ECO Funktion: Die Funktion ECO erlaubt es, das Eisfach auf einer stabilen Temperatur von -17 °C zu halten, womit eine deutliche Einsparung von Energie einhergeht. Diese Funktion bleibt auch nach einem Stromausfall weiter aktiv.
Zum Aktivieren / Deaktivieren E(20.6) drücken.
Ein-/Ausschalten des Gefrierschranks: Drücken Sie die Taste (2.5.7, 2.5.8), oder die Taste + bzw. — (2.5.9), bis keine Temperatur auf dem Display angezeigt wird, oder drücken Sie 3 Sekunden ① (2.5.10). Durch Abschalten des Gefrierschranks wird auch der Kühlbereich ausgeschaltet.
2.6 Empfehlungen zur Benutzung.
- Öffnen Sie die Türen nur so lange wie nötig und stellen Sie keine heißen oder warmen Lebensmittel in den Kühlschrank. So erreichen Sie eine effi zientere Nutzung Ihres Kühlschranks und vermeiden einen erhöhten Stromverbrauch.
- Wenn Sie einen Kühlschrank mit NoFrost-System besitzen, verdecken Sie auf keinen Fall die Lüftungsgitter und
lassen Sie einen ausreichenden Freiraum zwischen den Lebensmitteln, um die Luftzirkulation zu ermöglichen.
- Stellen Sie keine Flaschen mit kohlensäurehaltigen Getränken oder mit Flüssigkeiten gefüllte Glasfl aschen in den Gefrierschrank, da diese platzen können.
- Bewahren Sie Lebensmittel in hermetisch dichten Behältern auf, um ein Austrocknen zu vermeiden.
- Essen Sie keine sehr kalten Lebensmittel oder Eiskrems, da sie Verbrennungen im Mundbereich verursachen können.
3
Wartung und Reinigung
3.1 Innenreinigung. Verwenden Sie einen Schwamm oder einen mit Bikarbonat-Wasser angefeuchteten Lappen für die Innenreinigung der Kühl-Gefrier-Kombination, um Geruchsbildung zu verhindern. In keinem Fall verwendet werden dürfen Dampfreinigungsgeräte, Lösungsmittel oder Scheuerreinigungsmittel.
3.2 Außenreinigung. Verwenden Sie keine Dampfreinigungsgeräte zur Reinigung der Displays.
Das Gitter auf der Rückseite sollte einmal jährlich mit einem Staubsauger gereinigt werden.
3.3 Reinigung der Zubehörteile. Sie sind nicht für die Reinigung in der Geschirrspülmaschine geeignet. Reinigen Sie sie per Hand mit einem Schwamm oder Lappen.
3.4 Austausch der Glühbirne. Falls die Glühbirne durchbrennt: Schalten Sie den Kühlschrank aus. Drücken Sie die Nase an, entfernen Sie die Abdeckung (3.4.1, 3.4.3) und nehmen Sie die defekte Glühbirne heraus (3.4.2, 3.4.4). Ersetzen Sie diese durch eine Glühbirne des gleichen Typs mit dem gleichen Gewinde, E14, 220-240 V, 15/25 W oder gemäß den Leuchtangaben.
3.5 Austausch des Karbonfi Iters. Der Kühlschrank kann mit einem Karbonfi Iter versehen sein, der unangenehme Gerüche bestimmter Lebensmittel absorbiert und Mikroorganismen (Pilze und Bakterien) aus der Luft fi Itert.
Der Filter gewährleistet über einen Zeitraum von 6 Monaten die vollständige Wirksamkeit seiner Eigenschaften. Nach diesem Zeitraum sollte der Filter durch einen neuen ersetzt werden. Der Einbauort ist vom Modell abhängig.
Zum Einschalten des Filters: Die Nase andrücken und die Abdeckung entfernen, um auf den Filter zugreifen zu können (3.5.1, 3.5.3). Nehmen Sie den Filter von der Abdeckung ab (3.5.2, 3.5.4) und entfernen Sie die Versiegelungen (3.5.5).
Drücken Sie die Anzeige BIOFILTER, bis Sie ein leichtes Schaltgeräusch hören (3.5.6), und wenige Sekunden später beginnt sich die Zeitdauerskala zu verfärben. Setzen Sie den Filter wieder in seiner ursprünglichen Stellung ein.
⚠ Bewahren Sie verbrauchte Filter und Ersatzteile vor Kindern geschützt auf. Eine Einnahme von größeren Mengen an Filtermaterial kann gesundheitsschädigend sein.
Feuchten Sie den Filter nicht an, da er dadurch seine Eigenschaften verliert.
3.6 S.P.A. - salus per aquam (wahlweise)
Ihr Kühlschrank kann mit dem Feuchtigkeitsregler S.P.A. versehen werden, mit dem ein gleich bleibender Feuchtigkeitsgrad im Gemüsefach aufrechterhalten wird, um ein Austrocknen der Lebensmittel zu verhindern.
Der Feuchtigkeitsregler befi ndet sich an der Trennung des Gemüsefachs (3.6.1). Er besteht aus einem Behälter mit einem Gießbecher und einer Füllstandsanzeige. Wenn der Feuchtigkeitsregler S.P.A. Wasser benötigt, sinkt der Füllstand, bis nichts mehr angezeigt wird. Entnehmen Sie das Gefäß (3.6.2) und füllen Sie damit den Behälter auf (3.6.3).
Es wird empfohlen, den Filter alle 2 Jahre auszutauschen (3.6.4).
4
Fehlerdiagnose
4.1 Tür offen. Wenn die Tür länger als 2 Minuten geöffnet bleibt, ertönt ein Warnsignal und das Licht des Kühlschranks schaltet sich ab. Das Warnsignal verstummt, sobald die Tür geschlossen wird.
4.2 Unzureichende Kühlung im Gefrierschrank
- Wenn die Temperatur im Gefrierschrank ungewöhnlich hoch ist, erscheint ein Leuchtsignal (4.2.1, 4.2.2) oder das Symbol ▲(1.2.3) blinkt auf und es ertönt gleichzeitig ein unterbrochenes akustisches Warnsignal. Drücken Sie SUPER oder Ⓐ um das akustische Alarmsignal manuell zu deaktivieren (4.2.4, 4.2.5, 4.2.6).
- Wenn Sie das Gerät zum ersten Mal einschalten,
erscheint das Symbol ▲ der der Leuchtalarm ist aktiviert, es ertönt jedoch kein Warnsignal.
4.3 Stromunterbrechung
Öffnen Sie die Kühlschranktüren so wenig wie möglich. Prüfen Sie nach Wiederherstellung der Stromversorgung, ob die Lebensmittel aufgetaut sind.
4.4 Normale Geräusche des Kühlschranks
An Ihrem Kühlschrank kann eine Reihe von Geräuschen entstehen, die bei Betrieb ganz normal sind und die kein Grund zur Beunruhigung sind.
- Das gasförmige Kühlmittel kann bei der Zirkulation im Kühlkreislauf ein sprudelndes Geräusch verursachen.
- Der Kompressor erzeugt ein Brummen bzw. leichtes Schlaggeräusch, vor allem beim Anlaufen.
- Durch das Ausdehnen und Zusammenziehen der verarbeiteten Materialien können Geräusche wie Knacken und Knistern entstehen.
- Die vom Lüfter des Gefrierschranks bewegte Luft kann ein schwaches Hintergrundgeräusch verursachen.
Versuchen Sie nicht, den Kühlschrank selbst zu reparieren. Rufen Sie den technischen Kundendienst.
Sicherheit
- Halten Sie die Lüftungsgitter frei und unabgedeckt.
- Achten Sie darauf, dass der Kühlkreislauf nicht beschädigt wird.
- Verwenden Sie keine Elektrogeräte im Innern des Kühlschranks, es sei denn, diese werden vom Hersteller empfohlen.
- Verwenden Sie keine mechanischen Geräte und sonstigen Mittel zur Beschleunigung des Abtauvorgangs, die nicht vom Hersteller empfohlen werden.
- Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten geeignet, oder die über keinerlei Erfahrung oder Kenntnisse im Umgang mit diesen Geräten verfügen. Es sei denn, der Umgang erfolgt im Beisein eines für ihre
Sicherheit zuständigen Verantwortlichen oder sie wurden zuvor im Umgang mit diesen Geräten unterwiesen. Kinder sollten den Kühlschrank nur unter Aufsicht verwenden, um zu verhindern, dass sie mit dem Gerät spielen.
- Wenn das Stromversorgungskabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder ähnlich qualifi ziertem Fachpersonal ausgetauscht werden, um Gefahrensituationen zu vermeiden.
Umwelt
Bei der Entwicklung dieses Kühlschranks wurde auf den Schutz und die Bewahrung der Umwelt geachtet.
Dieser Kühlschrank arbeitet mit dem Kühlmittel R600A, das keine schädlichen Auswirkungen auf die Umwelt hat.
Schützen Sie die Umwelt. Verwenden Sie die für jeden Bereich entsprechend der benötigten Funktion empfohlenen Temperaturen, um Ihren Kühlschrank möglichst effektiv zu nutzen.
Schalten Sie den Kühlschrank aus oder verwenden Sie die Urlaubsschaltung, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht verwenden. So senken Sie den Stromverbrauch und sparen Energie.
Öffnen Sie die Türen nicht länger als nötig, da ansonsten der Stromverbrauch ansteigt.
Entsorgung von elektrischen und elektronischen Geräten.
Das Symbol weist darauf hin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf.
Bringen Sie Ihren Kühlschrank zu einer speziellen Entsorgungsstelle.
Durch das Recycling von elektrischen Haushaltsgeräten werden negative Auswirkungen auf Gesundheit und Umwelt verhindert und Energie sowie Rohstoffe eingespart.
Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder die Einrichtung, in der Sie den Kühlschrank erworben haben.
