BEDIENUNGSANLEITUNG SR80i TEAC

BEDIENUNGSPANLEITUNG

RCA pin-stereo mini plug cable x 1

RCA (pin) video cable x 1

RCA pin-stereo mini plug cable x 1

RCA (pin) video cable x 1

Cable RCA - mini jack estereo x 1

Cable de video RCA x 1

CubiertadebaseDockx1

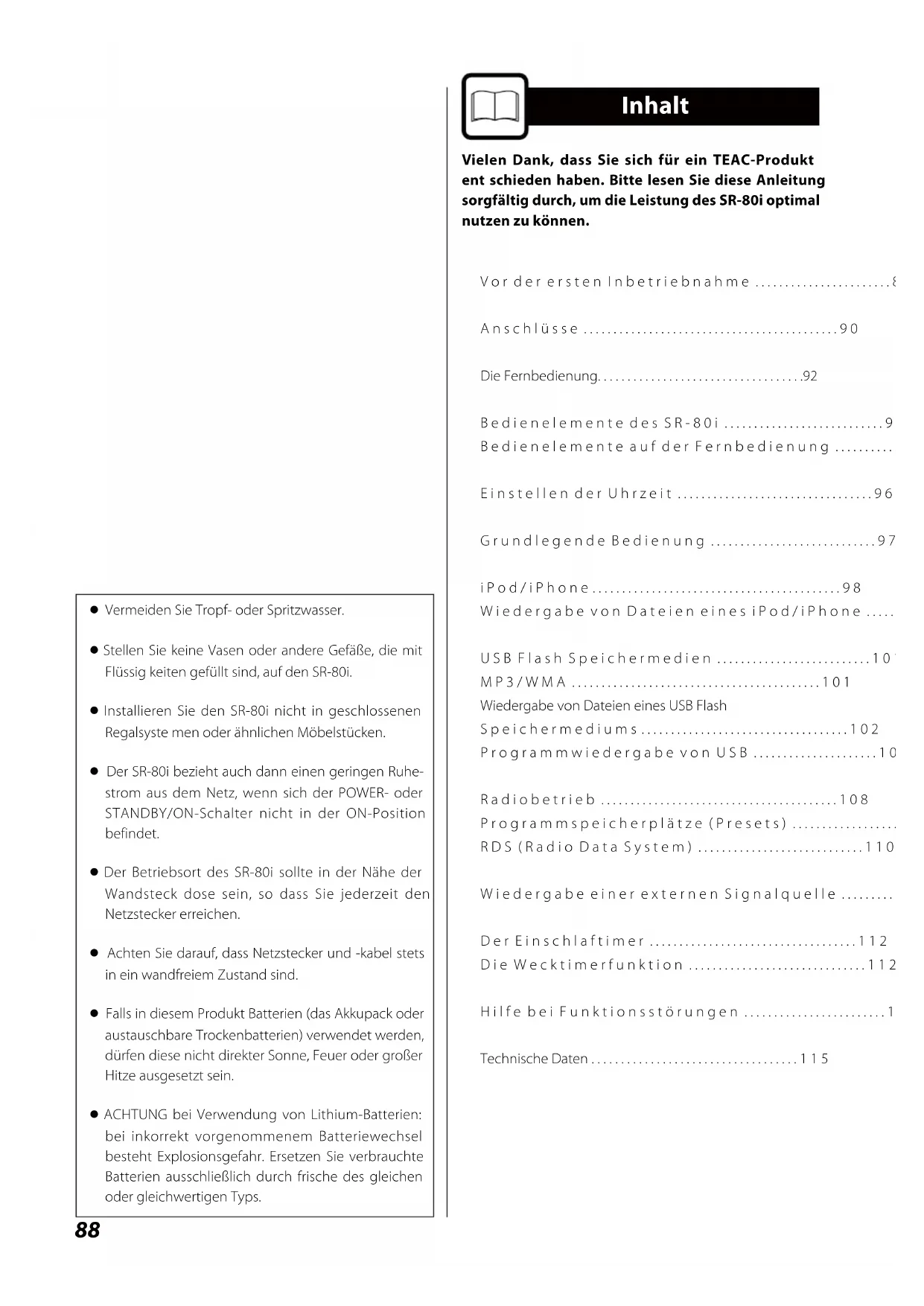

Vielen Dank, dass Sie sich für ein TEAC-Produkt ent schieden haben.itte lessen Sie diese Anleitung sorgfältig durch, um die Leistung des SR-80i optimal nutzen zu konnen.

VordererstenInbetriebnahme

Anschlusse 90

DieFernbedienung. 92

BedienelementedesSR-80i 9

Bedienelemente auf der Fernbedienung ....

Einstellend Uhrzeit 96

Grundlegendebedienung 97

iPod/iPhone 98

Wiedergabe von Dateien eines iPod/iPhone ....

USB Flash Speicher medien 10

MP3/WMA 101

Wiedergabe von Dateien eines USB Flash

Speichermediums 102

Programmwiedergabe von USB 10

Radiobetrieb 108

Programmspeicherplätze (Presents)

RDS (Radio Data System) 110

Wiedergabe einer externen Signalquelle.

DerEinschlafttimer 112

Die Wecktimerfungtion 112

Hilfe bei Funktionstörungen 1

Technische Daten 1 15

• Vermeiden Sie Tropf- oder Spritzwasser.
• Stellen Sie keine Vasen oder andere Gefäße, die mit Flüssig keiten gefällt sind, auf den SR-80i.
• Installieren Sie den SR-80i nicht in geschlossenen Regalsyste men oder ähnlichen Möbelstücken.
• Der SR-80i bezieht auch dann einen geringen Ruhestrom aus dem Netz, wenn sich der POWER- oder STANDBY/ON-Schalter nicht in der ON-Position befindet.
• Der Betriebsort des SR-80i sollte in der Höhe der Wandsteck dose sein, so dass Sie jederzeit den Netzstecker erreichen.
• Achten Sie darauf, dass Netzstecker und -kabel stets in ein wandfreiem Zustand sind.
• Falls in diesen Produkt Batterien (das Akkupack oder austauschbare Trockenbatterien) verwendet werden, * dürfen diese nicht direkter Sonne, Feuer oder große Hitze ausgesetzt sein.
• ACHTUNG bei Verwendung von Lithium-Batterien: bei inkorrekt vorgenommenem Batteriewechsel besteht Explosionsgefahr. Ersetzen Sie verbrauchte Batterien ausschließlich durch frische des gleichen oder gleichwertigen Typs.

Lieferumfang

Überprüfen Sie das mitgelieferte Zubehör auf Vollständigkeit.

Fernbedienung (RC-1274) x 1

Batterie (CR2025) for the Fernbedienung x 1

Netzadapter (PS-M1628) x 1

Netzkabelset fur den Netzadapter x 1

Die Form des Netzsteckers ist abhängig von der jeweiligen Region.

UKW-Wurfantenne x 1

MW-Rahmenantenne x 1

Stereo RCA (Cinch) auf Miniklinke-Kabel x 1

RCA (Cinch) Videokabel x 1

Bedienungsanleitung (dieses Dokument) x 1

• Bewahren Sie die Bedienungsanleitung sicher auf, um jederzeit Etwas nachlesen zu konnen.

Garantiekarte x 1

ACHTUNG

Die Spannung, mit der der SR-80i betrieben wird, sollte den Angaben auf dem Netzadapter entsprechen. Kontaktieren Sie im Zweifelsfall einen Elektrofachmann.
- Öffnen Sie nicht das Gehäuse, da dies Schäden an der Elektro nik oder einen Stromschlag verursachen kann. Falls ein Fremdkörper ins Geräteinnere eingedrungen ist, kontaktieren Sie ihren Fach handler oder ein autorisiertes Servicecenter.
- Achten Sie beim Ziehen des Netzsteckers darauf, dass Sie stets am Steckerziehen und niemals am Kabel.

Wahl des Aufstellungsorts

• Wahlen Sie einen Aufstellungsort, an dem der SR-80i nicht direkter Sonne oder anderen Wärmequellen ausgesetzt ist. Vermeiden Sie auch Betriebsorte mit erhöhtem Staubaufkommen oder solche, die Erschütterungen, Hitze, Kälte sowie Feuchtigkeit ausgesetzt sind.
• Achten Sie darauf, dass um den SR-80i stets ausreichend Raum zur Luftzirkulation vorhanden ist, da sich der SR-80i während des Betriebs erwärmen kann.
• Stellen Sie den SR-80i nicht auf einen Verständner, Receiver oder andere Geräte, die Hitze erzeugen.
• Bei eingeschaltetem SR-80i konnen, nach Einschalten eines Fern sehgeräts, Linien im Fernsehbild erscheinen. Hierbei handelt es sich nicht um Fehlfunktionen des TV-Geräts oder des SR-80i, sondern um Interferenzen, die unter bestimmen Umständen auftreten konnen. Vergroßern Sie den Abstand zwischen SR-80i und Fernsehgerät, falls dieser Effekt auftritt.

Pflege- und Wartungshinweise

Falls die Gehäuseoberfläche des SR-80i verschmutzt ist, verwenden Sie zum Reinigen ein weiches Tuch oder milde Seifenlösung. Achten Sie darauf, dass die Gehäuseoberfläche vor der erneuten Inbetriebnahme komplett trocken ist.

Aus Sicherheitsgründen sollen Sie vor dem Reinigen den Netzsteckerziehen.

Sprufen Sie niemals Flüssigkeiten direkt auf den SR-80i.
- Verwenden Sie niemals Verdünner oder Alkohol, da dies die Gehäuseoberfläche beschädigden können.

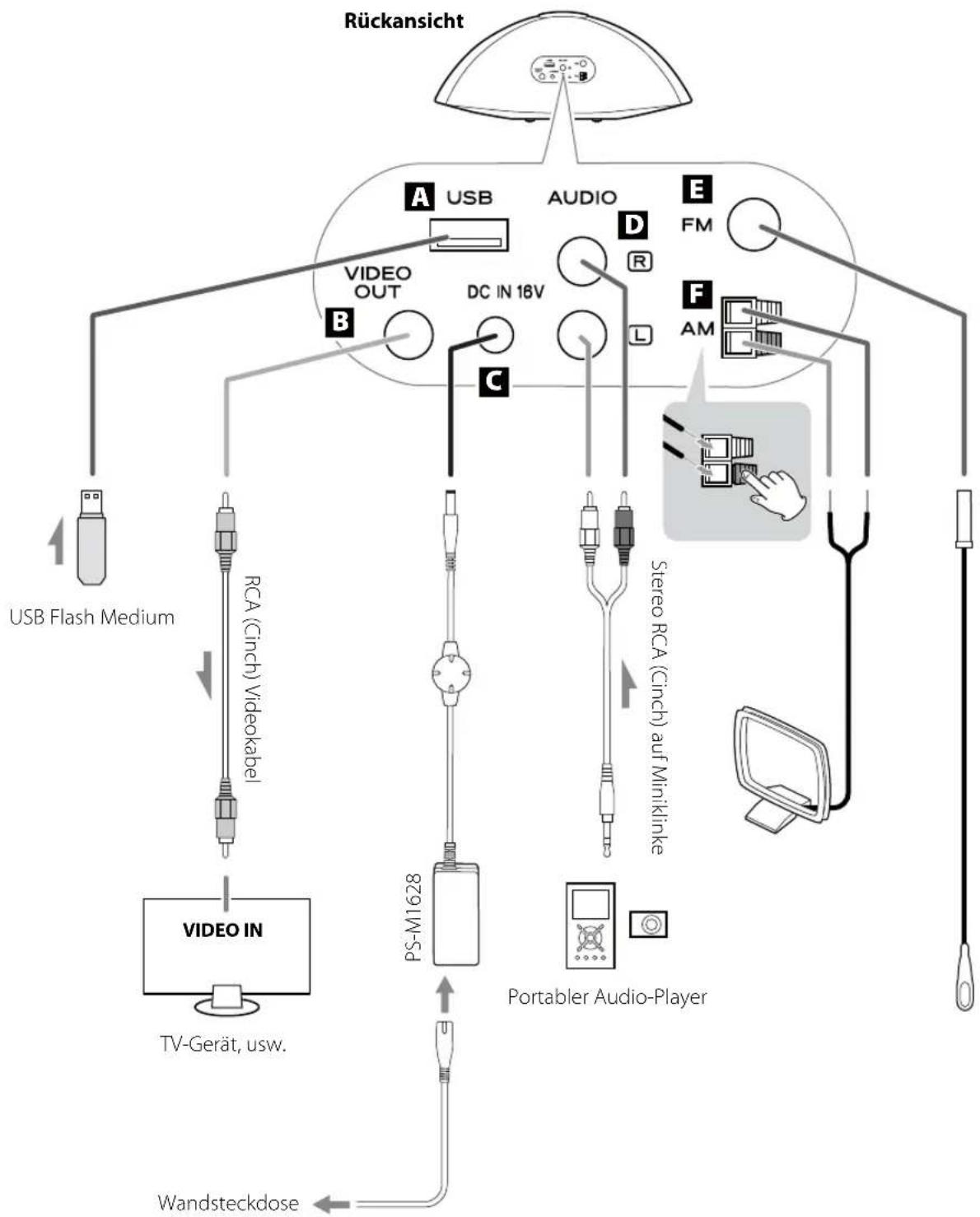

Verbinden Sie den Netzstecker mit der Wandsteckdose, nach dem alle Anschlüsse vorgenommen wurden.

• Lesen und beachten Sie die Hinweise in den Bedienungsanleitungen aller Komponenten, die Sie am SR-80i betreiben möchten.
• Achten Sie auf korrekten, sicheren Anschluss. Vermeiden Sie Brummen und Rauschen, indem Sie Kabel nicht bündeln oder parallel zueinander verlegen.

A USB-Port

Dieser Port dient zum Anschlieben eines externen USB Flash-Speichermediums.

VIDEO OUT-Buchse

Über diesen Anschluss wird das Videosignal eines im Dock des SR-80i befindlichen iPod/iPhone ausgegeben.

SchlieBen Sie den SR-80i mittels beigefugten RCA (Cinch) Videokabels am Composite Videoanschluss eines Fernsehgerats oder TV-Monitors an.

• Wenn das Videosignal eines iPod/iPhone auf einem TV-Gerät wiedergegeben wird, kann es nicht gleichzeitig auf dem Bildschirm des iPod/iPhone angezeigt werden.
  Wahlen Sie im Menu TV-Ausgangdes iPod/iPhone die Option Ein oder Fragen.Andernfalls wird das Videosignal nicht ausgegeben.

Falls Sie im TV-Ausgang-Menu die Option „Fragen" gewählt haben, müssen Sie vor jeder Videowiedergabe festlegen, ob das Signal auf dem angeschlossenen TV-Gerät oder nur auf dem iPod wiedergegeben werden soll.

• Um das Videosignal eines iPod/iPhone auf einem via VIDEO OUTPUT angeschlossenen TV-Gerät anzuzeigen, stellen Sie den iPod/das iPhone zuerst ins Dock des SR-80i, bevor Sie die Videowiedergabe starten.

DCIN (Netzteilanschluss)

Verbinden Sie den mitgelieferten Netzadapter (PSM1628) mit dieser Buchse und anschließend das passende Kabel des Netzkabelsets mit dem Netzadapter.

Schlieben Sie den Netzstecker erst dann an einer Wandsteckdose an, nach dem Sie alle anderen Anschlüsse vorgenommen haben.
Verwenden Sie ausschließlich den im Lieferumfang befindlichen Netzadapter (PS-M1628). Andernfalls risikieren Sie Garantieverlust und Beschädigung des SR-80i.
Vergewisern Sie sich vor dem Anschlieben des Netzadapters stets, dass die verwendete Wandsteckdose, die angegebene Spannung liefert.

• Trennen Sie die Netzverbindung, wenn Sie den SR-80i über einen längeren Zeitraum nicht in Betrieb fühmen möchten.

AUDIO-Buchsen

Verwenden Sie das mitgelieferte Stereo RCA (Cinch) auf Miniklinke-Kabel, um den Ausgang einer analogen Stereo-Signalquelle, beispielsweise eines portablen Audio-Players, an diesen Buchsen anzuschreiben.

Schlieben Sie die Kabel, wie folgt, an:

weiBer Stecker weiBe Buchse (L: linker Kanal) roter Stecker rote Buchse (R: rechter Kanal)

• Achten Sie bei Verwendung des Kopfhöreranschlusses darauf, dass am externen Gerät ein Wiedergabepegel eingestellt sein muss. Andernfalls wird das Signal nicht über die Laufspre chersysteme des SR-80i wiedergegeben.
• Zu hohe Wiedergabepegel des externen Geräts konnen beim SR-80i zu Verzerrungen führen. Reduzieren Sie in thisem Fall den Wiedergabepegel der externen Komponente, bis beim SR-80i keine Verzerrungen mehr zu horen sind. Stellen Sie anschließend die gewünschte Wiedergabelautstärke mittels VOLUME-Tasten des SR-80i ein.

UKW (FM) Antennenanschluss

Schlieben Sie die mitgelieferte UKW (FM) Antenne hier an. Strecken Sie den Antennendraht auf volle Länge aus, richten Sieihn auf besten Empfang aus und befestigen Sieihn mittels ReiBzwecken, Klebestreifen oder anderen geeigneten Befestigungsmitteln in einem Fensterrahmen oder an der Wand.

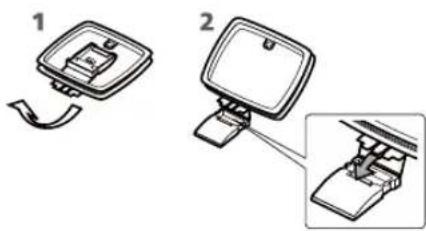

F MW (AM) Antennenanschluss

SchlieBen Sie die mitgelieferte MW (AM) Rahmen-antenne am "AM"-Antenenanschluss an. Stellen Sie die Antenne an dem Ort auf, an dem die Beste Empfangsqualitat erzielt wird.

Wenn Sie die Antenne auf einer ebenen Fläche aufstellen möchten, rasten Sie die Befestigungsklammer im darauf vorgesehenen Schlitz des Antennenstandfußes ein.

Die mitgelieferte Fernbedienung erlaubt es, den SR-80i innerhalb des Betriebsradius fernzubedienen.

Richten Sie die Fernbedienung zum Übermitteln von Steuerungs befehlen auf den Infrarotsensor auf der Front-seite des SR-80i aus.

• Selfbst dann, wenn die Fernbedienung innerhalb des effektiven Betriebsradius (5m) verwendet wird, konnen Hindernisse zwischen SR-80i und Fernbedienung die einwandfrei Funktion beeinträchtigen oder unmöglich machen.
• Sofern die Fernbedienung in der Nähe anderer mittels Infrarot signalen gesteuerter Geräte betrieben wird oder andere Infrarot-Fernbedienungen in der Nähe des SR-80i verwendet werden, konnen unerwartete Fehlfunktionen des SR-80i oder der anderen Geräte auftreten.

Einsetzen einer neuen Batterie

1 Entfernen Sie die Batteriefachabdeckung.
2 Setzen Sie die Lithium-lonen Batterie (CR2025, 3 V) ein. Achten Sie hierbei darauf, dass die mit n + n markierte Seite nach oben weist.
3 SchlieBen Sie die Batteriefachabdeckung.

Austauschen der Batterie

Sollte der Betriebsradius, in dem der SR-80i auf Befehle der Fern bedienung reagiert, abnehmen, so ist dies ein Anzeichen damit, dass die Batterie verbraucht ist und durch eine neue ersetzt werden sollen.

Informationen zu Sammelpunkten fur verbrauchte Batterien erhalten Sie auf Anfrage von ihrer Stadtverwaltung, den zuständigen Entsor gungsbetrieben oder dem Handler, bei dem Sie die Batterien gekauft haben.

Sicherheitshinweise zum Umgang mit Batterien

Durch missbrächliche Verwendung konnen Batterien bersten oder auslaufen, wodurch Brände, Verletzungen oder Flecken auf Gegenständen in unmittelbarer Höhe einer beschädigten Batterie verursacht werden konnen.itte lessen und beachten Sie die folgenden SicherheitshinweiseDMAher sorgfaltig.

• Achten Sie beim Einsetzen der Batterie auf deren korrekte Polarität: n + kennzeichnet den Pluspol und n - den Minuspol.
• Falls die Batterie im Batteriefach der Fernbedienung ausgelaufen sein sollte, reinigen Sie das Batteriefach und ersetzen Sie die defekte Batterie durch eine frische.
• Um Ladungsverlust zu vermeiden, erhöhen Sie die Batterie aus der Fernbedienung, wenn Sie diese über einen längeren Zeitraum (länger als einen Monat) nicht verwenden.
• Verwenden Sie ausschließlich Batterien des in dieser Bedienungsanleitung genommen Typs.
• Erhitzen oder zerlegen Sie Batterien nicht und entsorgen Sie alte Batterien nicht, indem Sie sie verbrennen oder in ein Gewässer werfen.
• Um Auslaufen oder Bersten zu vermeiden, transportieren und lagern Sie Batterien stets so, dass sie kein den Kontakt mit anderen metallischen Gegenständen haben, die einen Kurzschluss verursachen konnten.

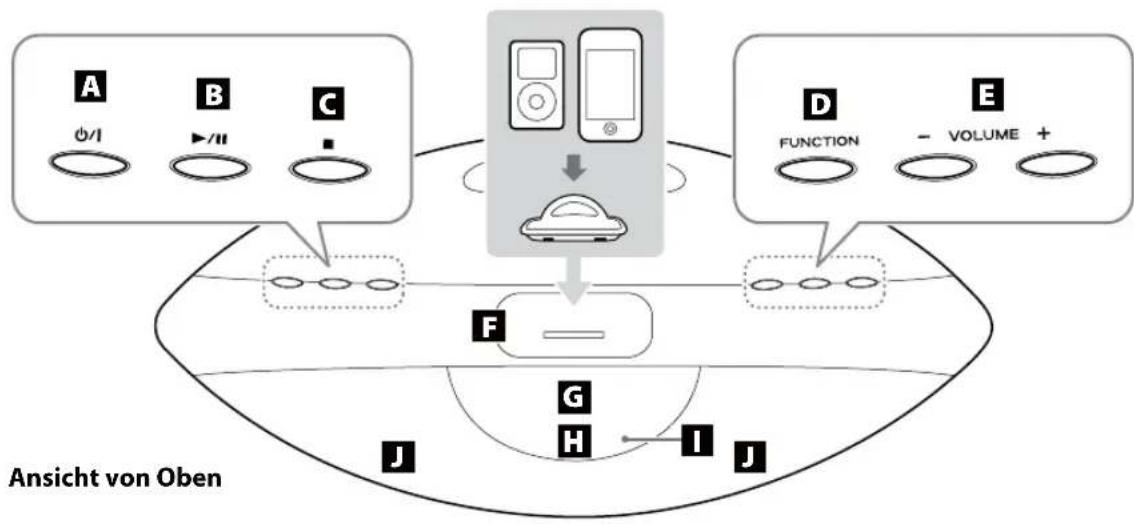

A Standby/On (1/1)

Durch Betätigten dieser Taste schalten Sie den SR-80i ein oder versetzen他们在Betriebsbereitschaft (Standby).

ECO POWER-Modus

In folgenden Fällen wird der stromsparende ECO POWER-Modus aktiviert:

• Falls sich kein iPod/iPhone im Dock befindet und seit Aktivieren des Standby-Modus bereits drei Minuten vergangen sind
• Falls bei eingeschalteten SR-80i (ON) innerhalb der letzten 18 Minuten keine Bedienung vorgenommen wurde, sich kein iPod/iPhone im Dock befindet und als Signalquelle „iPod" oder „USB" gewählt ist
• Betätigen Sie die Standby/On-Taste (Ö/Ö) länger als drei Sekunden, falls sich kein iPod/iPhone im Dock befindet und der SR-80i in Standby ist.

Im ECO POWER-Modus leuchtet die ECO POWER-Anzeige und im Display erscheinen keine Angaben. Wenn ECO POWER aktiviert ist, betätgem Sie zum Einsatz den SR-80i die Standby/On-Taste (O/I).

B Wiedergabe/Pause-Taste II)

These Taste dient zum Starten oder zeitweisen Unterbrechen (Pause) der Wiedergabe, sofern als Signalquelle "iPod" oder USB gewählt ist.

Stoptaste

These Tastesstoppt die Wiedergabe, wenn als Signalqueille USB gewählt ist.

FUNCTION

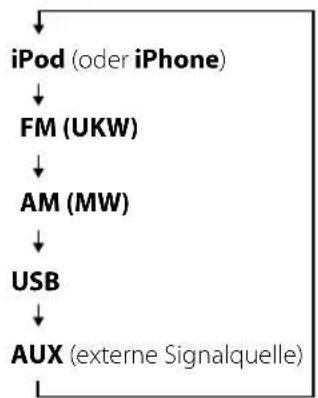

Mittels dieser Taste wahlen Sie die Signalquelle.

E VOLUME (- / + )

Mittels dieser Tasten regeln Sie den Wiedergabepegel.

iPod/iPhone Dock

Setzen Sie ein iPod/Phone in das Dock ein.

• Schalten Sie den iPod/das iPhone ein, bevor sie ihn/es ins Dock stellen. Falls ein ausgeschalteter iPod/iPhone ins Dock gestellt wird, startet die Wiedergabe möglich-cherweise nicht korrekt.
• Wenn das Dock nicht in Gebrauch ist, verwenden Sie zur Vermeidung von Staubablagerungen auf dem Dock-Anschluss die mitgelieferte Dock-Abdeckung.

G Display

Im Display werden Uhrzeit, Signalquelle, uw. angezeigt.

Infrarotsensor

Richten Sie die Fernbedienung bei deren Verwendung auf diesen Sensor.

ECO POWER-Anzeige

These Anzeige leuchtet, wenn ECO POWER aktiviert ist.

Lautsprechersysteme (Stereo)

Zur Vereinfachung beziehen sich Erklärungen und Hinweise in dieser Bedienungsanleitung auf die Namen der Bedienelemente des SR-80i oder der Fernbedienung. Die Funktionseise der entsprechenden Bedienelemente auf dem jeweils anderen Gerät ist identisch.

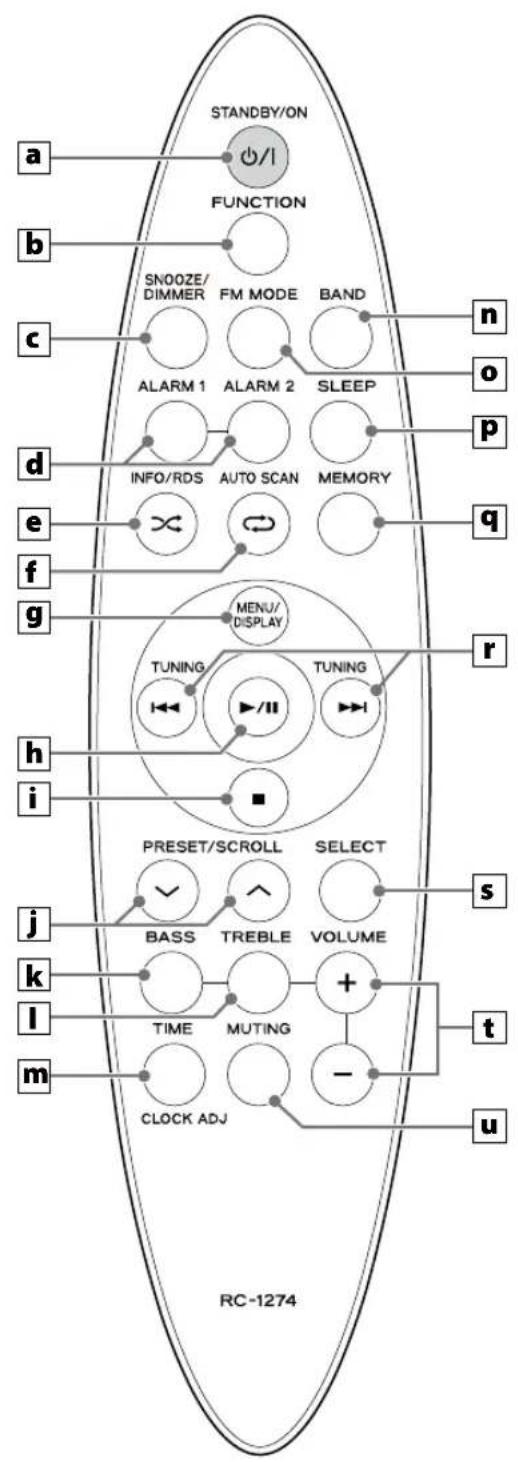

a STANDBY/ON ()

Durch Betätigten dieser Taste schalten Sie den SR-80i ein oder versetzen in den Standby-Modus.

ECO POWER-Modus

In folgenden Fällen wird der stromsparende ECO POWER-Modus aktiviert:

• Falls sich kein iPod/iPhone im Dock befindet und seit Aktivieren des Standby-Modus bereits drei Minuten vergangen sind
• Falls bei eingeschaltetem SR-80i (ON) innerhalb der letzten 18 Minuten keine Bedienung vorgenommen wurde, sich kein iPod/iPhone im Dock befindet und als Signalquelle „iPod" oder „USB" gewählt ist
• Betätigen Sie die Standby/On-Taste (Ö/I) länger als drei Sekunden, falls sich kein iPod/iPhone im Dock befindet und der SR-80i in Standby ist.

Im ECO POWER-Modus leuchtet die ECO POWER-Anzeige und im Display erschienen keine Angaben. Wenn ECO POWER aktiviert ist, betätigten Sie zum Einsatz den SR-80i die Standby/On-Taste (Ø/I).

b FUNCTION

Mittels dieser Taste wahlen Sie die Signalquelle.

SNOOZE/DIMMER

Mittels dieser Tasteändern Sie die Display-Helligkeit.

Wenn der SR-80i mittels Wecktimer eingeschaltet wurde, können Sie einh durch Betätigen dieser Taste für jeweils sechs Minuten in den Bereitschaftsmodus (off) versetzen.

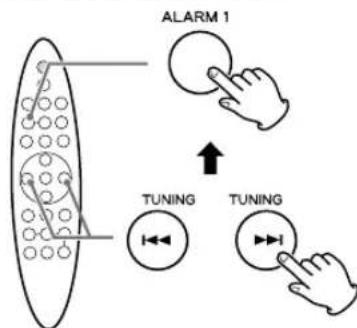

d ALARM 1,2

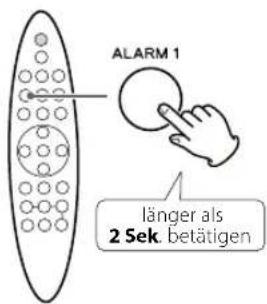

Betätigten Sie diese Taste länger als zwei Sekunden, um die Wecktimer-Einstellung aufzurufen (siehe Seite 112). Nachdem Sie die Wecktimerfungtion programmiert haben, können mittels dieser Tasten die vorgenommen Einstellungen nacheinander nochmals angezeigt werden. Diese Tasten dienen甚至还 zum Einoder Aus schalten der Wecktimerfungtion.

eRDS/Shuffle ()

Sofern als Signalquelle „iPod" oder „USB" gewählt ist, dient diese Taste zum Ein-/Ausschalten der Shuffle-Funktion (Wieder gabe in zufälliger Reihenfolge).

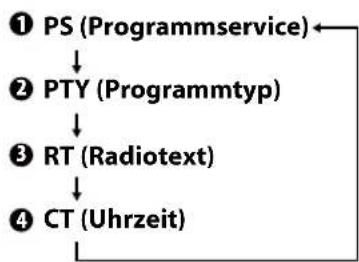

Bei UKW (FM) Betrieb wahlen Sie mittels dieser Tastes den RDS (Radio Data System) Modus (siehe Seite 110).

Die INFO-Funktion wird vom SR-80i nicht Unterstützung.

f AUTO SCAN/Repeat (一 )

Bei "iPod" oder USB-Wiedergabe dient diese Taste zum Wechseln der Wiederholfkunft.

Zur automatischen Senderspeicherplatzbelegung bei UKW (FM) oder MW (AM) Radiobetrieb betätigten Sie diese Taste länger als zwei Sekunden.

9 MENU/DISPLAY

Wenn als Signalquelle „iPod“ gewählt ist, gelangen Sie mittels dieser Taste zum vorherigen iPod-/iPhone-MENU. Diese Taste entspricht der MENU-Taste auf dem iPod.

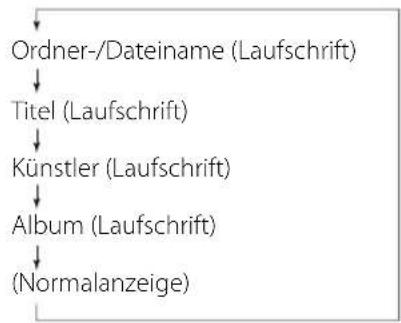

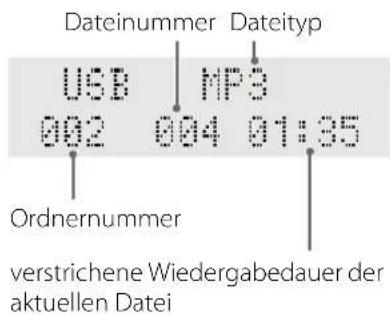

Bei,USB-Wiedergabe dient diese Taste zum Anzeigen der Dateiinformationen.

Wiedergabe/Pause-Taste II

Bei "iPod"-oder USB"-Wiedergabe starten oder unterbrechen Sie die Wiedergabe mittels dieser Taste.

i Stoppaste

Bei USB-Wiedergabe stopptthese Taste die Wiedergabe.

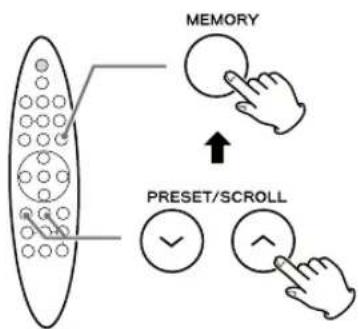

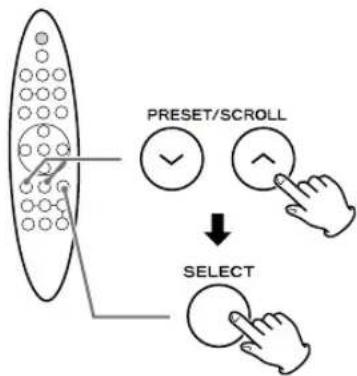

j PRESET/SCROLL ( )

Betätigten Sie bei „iPod“-Wiedergabe diese Tasten, um die Einträge eines iPod/iPhone-MENU zu durchlaufen. Diese Tasten entsprechen den „Click Wheel“-Tasten eines iPod.

Wenn als Signalquelle "USB" gewählt ist, dieren diese Tasten zum Auswahlen eines Ordners.

Bei UKW (FM) oder MW (AM) Radiobetrieb wahlen Sie mittels dieser Tasten ein Sender-Preset aus.

BASS

These Taste dient zusammen mit den VOLUME-Tasten (+ / -) zum Einstellen des Basspegels (siehe Seite 98).

TREBLE

These Tastes dient zusammen mit den VOLUME-Tastes (+ / - ) zum Einstellen des Hochtonpegels (s. Seite 98).

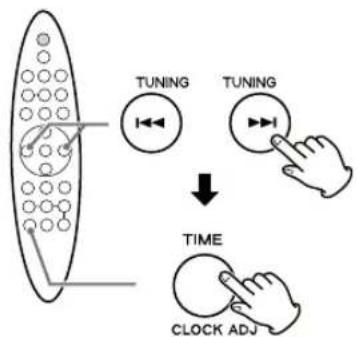

m CLOCK ADJ/TIME

Im Standby-Modus dient diese Taste zum Einstellen der Uhrzeit (siehe Seite 96).

Bei "USB"-UKW"-oder MW'-Wiedergabe zeigen Siemittels dieser Taste die Uhrzeit fünf Sekunden lang an.

n BAND

Mittels dieser Taste wahlen Sie UKW (FM) oder MW (AM).

FM MODE

Falls als Signalquelle FM gewählt ist, können Sie mittels dieser Taste zwischen Stereo- und Mono-Wiedergabe umschalten.

P SLEEP

Betätigten Sie diese Taste, um die Einschlaftimereinstellungen aufzurufen (siehe Seite 112).

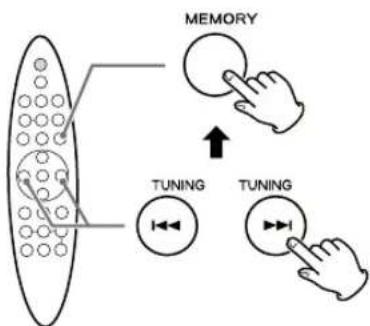

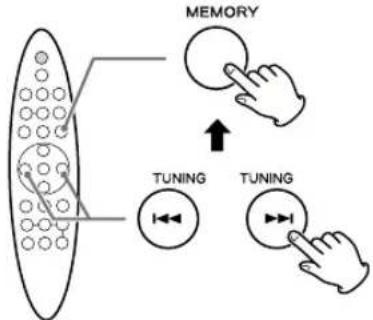

q MEMORY

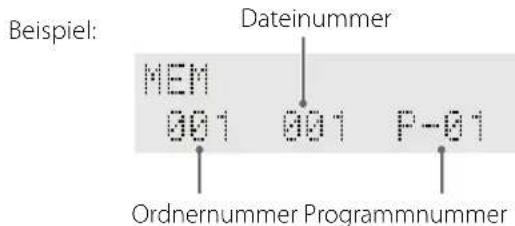

Verwenden Sie diese Taste bei „USB“-Wiedergabe, um die Wiedergabereihenfolge von Dateien zu programmieren (siehe Seite 105).

Bei UKW (FM) oder MW (AM) Radiobetrieb dient die se Taste zur manuellen Speicherplatzbelegung (siehe Seite 109).

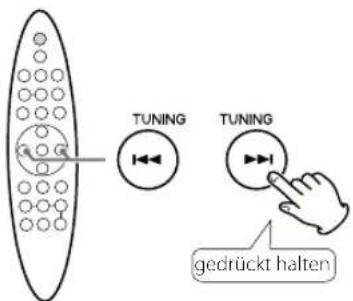

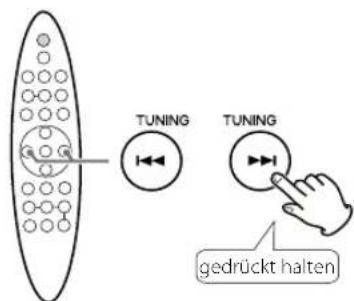

TUNING/Skip

Wenn als Signalquelle „iPod“ oder „USB“ gewählt ist, gelangen Sie mittels der Sprungfunktionstasten zum Titelanfang des folgenden oder vorherigen Titels/ der Datei. Durch anhaltendes Betätigen konnen Sie Passagen innerhalb eines Titels/einer Datei suchen.

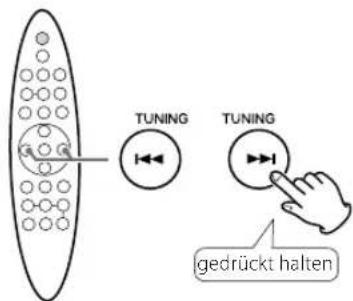

Bei UKW (FM) oder MW (AM) Radiobetrieb stellen Sie mittels dieser Tasten die Empfangsfrequency eines Senders ein. Betätigten Sie eine der Tasten länger als zwei Sekunden, um den automatischen Sendersuchlauf zu starten.

SELECT

Falls als Signalquelle „iPod® gewählt ist, bestätigen Sie durch Betätigkeiten dieser Taste ihre Auswahl innerhalb eines iPod/iPhone Menüs.

These Tastes entspricht der Center-Taste auf dem iPod.

VOLUME (- / +)

Mittels dieser Tasten regeln Sie die Wiedergabelautstärke.

MUTING

Betätigen Sie diese Taste, um die Wiedergabe vorübergehend stumm zu schalten. Durch erneutes Betätigder Taste wird die Stummschaltung aufgehoben.

Stellen Sie nach Anschlieben und erstem Einschalten des SR-80i zuerst die Uhrzeit ein.

1 Falls der SR-80i eingeschaltet ist, betätigen Sie zum Ausschalten die STANDBY/ON-Taste (♂/♀).

Betätigten Sie die CLOCK ADJ-Taste länger als drei Sekunden.

12H^ oder 24H^ blinkt. Betätigen Sie zum Wechseln des Anzeigemodus eine der Skip-Tasten (I-

Die Uhrzeitebinstellung wird abgebrochen, falls innerhalb von zehn Sekunden keine Taste betätig wird.

3 Betätigen Sie erneut die CLOCK ADJ-Taste.

Der Stundenwert 00'' blinkt im Display.

4 Betätigen Sie zum Einstellen des aktuellen Stundenwerts wiederholt eine der Skip-Tasten (1/1) und anschließend die CLOCK ADJ-Taste.

Der Minutenwert 00^ blinkt im Display.

5 Wiederholen Sie Bedienschritt 4, um „Minuten", „Jahr", „Monat" und „Tag" einzustellen.

Nach Einstellen des „Tages" wird die aktuelle Uhrzeit mit einem Startwert von „00" Sekunden angezeigt. Beispiel:

$$ 1 4: 2 0 $$

$$ 1 3 - A u g - 2 0 1 1 $$

Die Uhr des SR-80i kann automatisch zu den empfangen Genen CT-Daten (Clock Time) des RDS-Signals (siehe Seite 110) oder mittels iPhone Clock Sync-Funktion (siehe unten) synchronisiert werden.

iPhone Clock Sync-Funktion

Die interne Uhr des SR-80i kann automatisch zur Uhr eines im Dock befindlichen iPhone synchronisiert werden. Im Auslieferungszustand ist die iPhone Clock Sync-Funktion deaktiviert (OFF).

Ein-/Ausschalten der iPhone Clock Sync-Funktion

1. Schalten Sie den SR-80i mittels Standby/On-Taste (O/I) ein
2. Betätigen Sie zum Auswahlen von „iPod" wiederholt die FUNCTION-Taste.
3. Betätigen Sie die TIME-Taste länger als drei Sekunden. iPhone CT MODE OFF' erscheint im Display.
4. Wahlen Sie innerhalb von fünf Sekunden mittels Sprungfunktionstasten (I-1/II) "MODE OFF" oder "MODE ON".
5. Betätigen Sie zum Bestätigen der getroffenen Wahl die SELECT-Taste.
   Die interne Uhr des SR-80i kann auch zu den CT-Daten (Clock Time) einer empfangenen RDS-Sendung synchronisiert werden. Deaktivieren Sie die automatische Synchronisation zu RDS CT-Daten (siehe Seite 110), falls Sie die iPhone Clock Sync-Funktion verwenden.

Anzeigend der Uhrzeit

Betätigen Sie bei „USB“, „FM“- oder „AM“-Wiedergabe, die TIME-Taste, um die Uhrzeit fünf Sekunden lang anzuzeigen.

In thisem Kapitel werden grundlegende Bedienschritte beschreiben, die in allen Wiedergabemodi verfügbar sind.

1 Schalten Sie den SR-80i mittels Standby/On-Taste ( / ) ein.

• Nach dem Einsatz wird die zuletzt gewählte Signalquelle erneut wiedergegeben.

Betätigten Sie zum Auswahlen der gewürschten Signalquelle die FUNCTION-Taste.

Bei jedem Betätigen der FUNCTION-Taste wechselt die Signalquelle, wie folgt:

• Wahlen Sie "AUX", um das Signal einer mit den AUDIO-Anschlüssen verbundenen, externen Signalquelle wiederzugegeben.
• Mittels BAND-Taste können Sie auch direkt FM oder AM auswahlen.

3 Starten Sie die Wiedergabe der gewählten Signalquelle, und regeln Sie mittels VOLUME-Tasten (+ / -) des SR-80i die Wiedergabelautstärke.

Die Wiedergabelautstärke kann im Bereich zwischen MIN (0) bis MAX (40) eingestellt werden.

Dimmer

Betätigten Sie zum Einstellen der Display-Helligkeit die DIMMER-Taste.

Durch erneutes Betätigten der DIMMER-Taste wird die normale Display-Helligkeit wieder hergestellt.

• Durch Betätigkeiten der STANDBY/ON-Taste (D/I) wird die Display-Helligkeit automatisch zurückgesetzt.

Muting

Die Wiedergabe kann vorübergehend stumm geschalte werden.

Betätigen Sie die MUTING-Taste.

Erneutes Betätigkeiten der MUTING-Taste haben die Stummschaltung wieder auf.

• Bei aktivierter Stummschaltung leuchtet „Muting" im Display.
• Ändern der Wiedergabelautstärke oder Wechseln der Signalquelle hebt die Stummschaltung ebenfalls auf.

Grundlegende Bedienung (2)

Klangregelung

Die Bass- und Hochtonpegel können im Bereich zwischen -4^ bis +4^ eingestellt werden.

1 Betätigen Sie die BASS- oder die TREBLE-Taste.

Betätigen Sie die BASS-Taste, um den Pegel des Bassbereichs anzuheiten oder abzuseken. Betätigen Sie zum Einstellen des Hochtonbereichs die TREBLE-Taste.

2 Betätigen Sie zum Ändern des jeweiligen Pegels innerhalb von drei Sekunden die entsprechende VOLUME-Taste (+ / -) .

Der Pegel kann im Bereich zwischen 4^ bis +4^ eingestellt werden.

Höhere TREBLE-Werte bewirken eine stärkere Betonung des Hochtonbereichs.
Höhere BASS-Werte bewirken eine stärkere Betonung des Bassbereichs.

iPod/iPhone

iPod/iPhone Kompatibilität

Folgende iPod-/iPhone-Modelle können am SR-80i angeschlossen und betrieben werden:

iPhone4

iPhone 3GS

iPhone 3G

iPhone

iPod touch (erste, zweite und dritte Generation)

iPod classic

iPod nano (zweite, dritte, vierte und füntfte Generation)

Dockadapter

Bei Verwendung eines iPhone

Platzieren Sie den mitgelieferten iPhone Dockadapter im Dock.

Bei Verwendung eines iPod

Verwenden Sie den Dockadapter aus dem Lieferumfang Ihres iPod oder einen Dockadapter, der als Zubehör im Apple Store erhältlich ist.

Einsetzen des Dockadapters ins SR-80i Dock

Setzen Sie die Vorderkante des Adapters ins Dock. Drücken Sie behutsam auf die Hinterkante des Adapters, bis dieser hörbar einrastet.

• Der Adapter kann entfern't werden, indem Sieihn an beiden Seiten festhalten und behutsam nach oben aus dem Dockziehen.

Ko m p a t i b l e i P o d / i P h o n e S o f t w a r

Sollten iPod/iPhone nicht einwandfrei im SR-80i oder mit dessen Fernbedienung Funktionieren, kann ein Software-Update das Problem möglichereweise beheben.

1 Betätigen Sie zum Auswahlen von „iPod" wiederholt die FUNCTION-Taste.

Schalten Sie den iPod oder das iPhone ein und stellen Sieihn/es anschließend ins Dock des SR-80i.

Sobald der iPod/das iPhone erkannt wird, erscheint die Meldung „AUTHENTICATE" im Display. Die Wiedergabe einer iPod/Phone Playlist beginnnt.

Falls sich der iPod/das iPhone bereits im Dock befindet, betätigten Sie zum Auswahlen von „iPod" wiederholt die FUNCTION-Taste. Die Wiedergabe beginnnt automatisch.

• Schalten Sie den iPod/das iPhone ein, bevor sie ihn/es ins Dock stellen. Falls ein ausgeschalteter iPod/Phone ins Dock gestellt wird, startet die Wiedergabe möglich-cherweise nicht korrekt.
  Die Batterie eines im Dock befindlichen iPod/iPhone wird bei Netzbetrieb des SR-80i vollständig geladen, sofern als Signalquelle nicht "AM" gewählt ist.
• Wenn Sie den SR-80i ausschalten, während sich ein iPod/iPhone im Dock befindet, erscheint im Display die Uhrzeit und die Meldung „CHARGING". Die Batterie des iPod/iPhone wird geladen.
• Über die an einem im Dock befindlichen iPod/iPhone angeschlossenen Kopfhörer wird kein Signal wiedergegeben.
• Das Videosignal eines im Dock befindlichen iPod/ iPhone kann über die VIDEO OUT-Buchse des SR-80i (siehe Seiten 90 - 91 B) ausgegeben werden.

Vorübergehendes Unterbrechen der Wiedergabe - (Pause)

Betätigen Sie während der Wiedergabe die Wiedergabe/Pause-Taste (▶/II).

Die Wiedergabe stoppt an der aktuellen Position. Betätigen Sie zum Fortsetzen der Wiedergabe ab dieser Position erneut die Wiedergabe/Pause-Taste ( / ) .

Aufrufen des nächsten/vorherigen Titels

Betätigen Sie während der Wiedergabe wiederholt eine der Sprungfunktionstaten (1/1), bis die Wiedergabe des gewürschten Titels beginnt. Die Wiedergabe startet jeweils ab dem Titelanfang.

• Falls Sie die Taste einmal während der Wiedergabe betätigten, wird der aktuelle Titel erneut von Anfang an wiedergegeben.

Suchen nach einer Titelpassage

Betätigen Sie während der Wiedergabe eine der Skip-Tasten (1/1) anhaltend, um eine Passage innerhalb eines Titels zuuchen. Lassen Sie die Taste los, sobald die gewünschte Passage gefunden wurde.

Aktivieren der Wiederholfkunft

Betätigen Sie zum Wechseln des Wiederholmodus die Repeat-Taste (C).

Bei jedem Betätigener der Repeat-Taste (D) wechselt die Wiederholfunktion des iPod/iPhone, wie folgt:

• Wenn Sie für den iPod/das iPhone die Einstellung „Ein gewählt haben, erscheidt das Symbol im Display des iPod/iPhone.
• Wenn Sie „Alle“ gewählt haben, erscheint das -Symbol im Display des iPod/Phone.

Aktivieren der Shuffle-Funktion (Titelauswahl nach dem Zufallprinzip)

Betätigen Sie zum Wechseln des Shuffle-Modus die Shuffle-Taste (×) .

Bei jedem Betätigungen der Shuffle-Taste (×) wechselt die "Zufall"-Einstellung des iPod/iPhone, wie folgt:

• Bei aktivierter Zufallfunktion des iPod/iPhone erscheint das -Symbol im Display des iPod/iPhone.

Rückkehren zum vorherigen iPod/iPhone Menu

Betätigen Sie die MENU-Taste.

These Tastes entspricht der MENU-Taste auf einem iPod.

Auswahlen eines iPod/Phone Menüpunkts

Betätigen Sie zum Auswahlen des gewünsch- ten Menupunkts eine der SCROLL-Tasten ( /) Betätigen Sie anschliebend die SELECT-Taste.

USB Flash Speichermedien

ACHTUNG

Schalten Sie den SR-80i nicht aus und trennen Sie das USB Flash Speichermedium nicht vom SR-80i, wenn gerade darauf auf zugegriffen wird. Nichtbeachtung kann eine Beschädigung des SR-80i sowie des USB-Speichermediums zur Folge haben.

• Verwenden Sie keine Medien, deren maximale Stromaufnahme 100 mA übersteigt.
• Verwenden Sie keine Medien, die mit Sicherheitsfunktionen oder anderen Spezialfunktionen ausgestellt sind.
• Verwenden Sie keine Medien, deren Speicher in zwei oder mehr Partitionen unterteilt sind.
• USB-Speichermedien konnen am SR-80i nicht mittels USB-Hub angeschlossen werden.

USB-Speichermedien, die mittels SR-80i wiedergegeben werden können

• Der SR-80i eignet sich nur zur Verwendung von USB Flash Speichermedien. Versuchen Sie NICTT USB-Festplatten davon zu betreiben.
• Flash-Player, die ihre Spanningsversorgung über den USB-Anschluss beziehen, können am SR-80i nicht betrieben werden.
• Festplattenlaufwerke, CD/DVD-Laufwerke sowie andere Geräte mit USB-Anschluss, sind zum Betrieb am SR-80i davon nicht geeignet.
• Mittels SR-80i können Dateien nicht kopiert oder verschoben werden.
• Unterstützte Formatierungen: FAT12, FAT16, FAT32
• Abhängig vom Zustand eines USB Flash Speicher-mediums kann es möglich sein, dass der Inhalt mittels SR-80i nicht wiedergegeben werden kann oder, dass Tonaussetzer während der Wiedergabe auftreten.
• NTFS, HFS sowie HFS+ Formatierungen werden vom SR-80i nicht unterstützt.
  MaximalunterzteAnzahlvonOrdernn:200
  MaximalunterzteAnzahl von Dateien:999

MP3/WMA

Der SR-80i eignet sich zur Wiedergabe von MP3/WMA Dateien, die auf USB Flash Speichermedien vorliegen. Beachten Sie bei der Erstellung von MP3 oder WMA Dateien mittels PC die Anleitung der verwendeten Software.

Zur Wiedergabe geeignete Dateiformate

MP3 (Dateierweiterung „.mp3")

Bitrate: 8 kbps bis 320 kbps

Abtastrate: 16, 22.05, 24, 32, 44.1 oder 48 kHz

WMA (Dateierweiterung „wma")

Bitrate: 8 kbps bis 320 kbps

Abtastrate: 16, 22.05, 24, 32, 44.1 oder 48 kHz

• Dateigrößen von 2 GB und mehr werden vom SR-80i nicht Unterstützung.
• Beispelsweise mittels DRM (Digital Rights Management) kopiergeschützte Dateien werden vom SR-80i nicht Unterstützung.
• Dateien mit variabler Bitrate (VBR) können mittels SR-80i nicht wiedergegeben werden.

Anzeige von Dateiinformationen

Im Display des SR-80i konnen ausschließlich SinglebyteZeichen dargestellt werden.

• Falls Dateinformationen japanische, chinesische oder andere Doppelbyte-Zeichen enthalten, werden die Dateien bzw. wiederergegeben, die zugehörigen Informationen werden jedoch nicht korrekt angezeigt.

Hinweise zum Erstellen von MP3/WMA Dateien mittels Computer oder anderer Geräte

• Achten Sie darauf, dass alle Dateien eine Dateierweiterung besitzen. Der SR-80i erkennt MP3-Dateien anhand ihrer „mp3“-Erweiterung und WMA-Dateien anhand der „wma“-Erweiterung.
• Lesen und beachten Sie die Hinweise im Handbuch der Software, die Sie zur Erstellung von MP3/WMA Dateien verwenden.

Dateien, die nicht oder nur unvollständig wiedergegeben werden können

• Dateien ohne Dateierweiterung sowie Dateien, die nicht dem MP3- oder WMA-Format entsprechen, können nicht wiedergegeben werden.
• Dateien mit variabler Bitrate (VBR) werden vom SR-80i nicht unterstützt.
• Discs/USB-Medien, auf denen sich mehr als 999 Dateien/200 Ordner befinden können mittels SR-80i nicht korrekt wiederergegeben werden.

Verwenden Sie ausschließlich USB Flash Speichermedien am SR-80i, da USB-Festplatten nicht zur Verwendung geeignet sind.
Betätigten Sie zum Auswahlen von „USB“ wiederholt die FUNCTION-Taste.

• Falls am SR-80i kein USB-Speichermedium ange-schlossen ist, erscheint „No USB" im Display.
  Schlieben Sie ein USB Flash Speichermedium am USB-Port an.

• Es kann einige Sekunden dauern, bis der SR-80i das USB-Speichermedium geladen hat.
  Die Bedienschritte 1 und 2 können auch in umgehrter Reihenfolge ausgeführrt werden.

3 Betätigen Sie zum Starten der Wiedergabe die Wiedergabe/Pause-Taste ( / ) .

Die Wiedergabe der ersten, auf dem USB Flash Speichermedium vorhandenen Datei beginnt.

• MP3/WMA Dateien, die sich außerhalb von Ordnern befinden, werden automatisch dem „01 (root)" Verzeichnis zugeordnet. Die Wiedergabe beginnnt ab der ersten Tage im „01 (root)" Verzeichnis.

Anzeige während der Wiedergabe

Beispiel:

Anzeige bei angehaltener Wiedergabe (Stopp)

Beispiel:

Vorübergehendes Unterbrechen der Wiedergabe - (Pause)

Betätigten Sie während der Wiedergabe die Wiedergabe/Pause-Taste (▶/II).

Die Wiedergabe stoppt an der aktuellen Position. Betätigen Sie zum Fortsetzen der Wiedergabe ab dieser Position erneut die Wiedergabe/Pause-Taste ( /11)

Beendener Wiedergabe

Betätigen Sie die Stoppaste (■).

Aufrufen der{nachsten/vorherigen Datei

Betätigen Sie während der Wiedergabe wiederholt eine der Sprungfunktionstasten (1/1), bis die Wiedergabe der gewünschten Datie beginnt. Die Wiedergabe startet jeweils ab Dateianfang.

• Falls Sie die Taste einzel während der Wiedergabe betätigten, wird die aktuelle Datei erneut von Anfang an wiedergegeben.
• Bei Wiedergabe einer programmierten Dateifolge wird jeweils die{nachste oder vorherige Datei des Programms wiedergegeben.

Suchen nach einer Passage in einer Datei

Betätigen Sie während der Wiedergabe eine der Skip-Tasten (1/1) anhaltend, um eine Passage innerhalb eines Titels zuuchen.
Lassen Sie die Taste los, sobald die gewünschte Passage gefunden wurde.

Auswahlen eines Ordners (Verzeichnisses)

Betätigen Sie eine der SCROLL-Tasten ( / ) , um den nachsten oder vorherigen Ordner auszuwahlen.

Anzeigen von MP3-Informationen

Betätigen Sie die DISPLAY-Taste während der Wiedergabe einer MP3-Datei. Die Dateninformationen werden wie folgt angezeigt:

Die ersten 30 Zeichen von TITEL/KUNSTLER/ALBUM können angezeigt werden.
- Im Display des SR-80i konnen lediglich SinglebyteZeichen dargestellt werden. Falls Dateliinformationen japanische, chinesische oder andere DoppelbyteZeichen enthalten, werden die Dateienzar wiederergegeben, die zugehorigen Informationen werden jedoch nicht korrekt angezeigt.
Die Meldung "NO INFO" erscheint im Display, wenn die aktuell wiedergegebene Daten keine Informationen (ID3 Tag) besitzt.
- Dateinformationen bis zu einer Länge von 16 Zeichen werden nicht als Laufschrift dargestellt.

Aktivieren der Wiederholfkunft

Betätigen Sie zum Wechseln des Wiederholmodus die Repeat-Taste (C).

Bei jedem Betätigen der Repeat-Taste (D) wechselt die Wiederholfunktion, wie folgt:

RP-1 (Dateiwiederholung)

^nRP^-1^n leuchtet im Display.

Die aktuell wiedergegebene Datei wird wiederholt.

RP-FLD (Ordnerwiederholung)

"RP-FLD" leuchtet im Display.

Alle Dateien eines Verzeichnisses werden wiederholt.

RP-ALL (Komplettwiederholung)

"RP-ALL" leuchtet im Display.

Alle Dateien des Datenträgers werden wiederholt.

• Durch Betätigen einer der folgenden Tasten wird die Wiederholfunktion beendet:

Aktivieren der Zufallfunktion

Betätigen Sie zum Ein- und Ausschalten der Zufall-funktion die Shuffle-Taste () .

Bei aktivierter Zufallfunktion leuchtet die Meldung „Random" im Display und die Dateien werden automatisch nach dem Zufallprinzip zur Wiedergabe ausgewählt.

• Wenn Sie während der Wiedergabe in zufälliger Abfolge die▶Taste betätigten, wird die folgende Daten nach dem Zufallprinz ausgewählt und wiedergegeben.

Wenn Sie während der Wiedergabe in zufälliger Abfolge die -Taste betätigten, wird die aktuelle Datei noch mals von Anfang an wiedergegeben.

Wenn Sie während der Wiedergabe in zufälliger Abfolge die -Taste zweimal oder mehrmals betätigten, wird jeweils eine andere Datei nach dem Zufallprinzip ausgewählt und wiederergegeben.

Die Zufallfunktion kann nicht zusammen mit der Wiederholfunktion verwendet werden.
- Bei Wiedergabe einer programmierten Dateifolge kann die Zufallfunktion nicht verwendet werden.
- Durch Betätigkeiten einer der folgenden Tasten wird die Zufallfunktion beendet:

Programmwiedergabe von USB (1)

Sie können die gewünschte Wiedergabereihenfolge von bis zu 32 Dateien programmieren.

1 Betätigen Sie zum Auswahlen von „USB“ wiederholt die FUNCTION-Taste.

2 Betätigen Sie die MEMORY-Taste, nachdem die Wiedergabe gestopt wurde.

Die ^a MEM ^a -Anzeige (Speicher) erscheint im Display.

Durch Betätigen der Stoptaste (■) wird der Programmiermodus beendet.

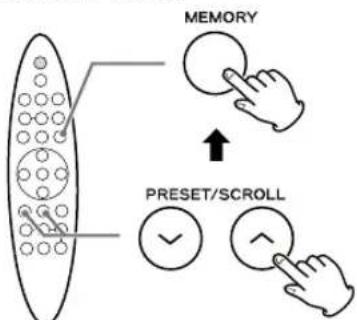

3 Wahlen Sie mittels SCROLL-Tasten ( / ) ein Verzeichnis aus, und betätigten Sie anschließend die MEMORY-Taste.

• MP3-/WMA-Dateien, die sich nicht in Ordnern befinden, werden dem Verzeichnis „01" (root) zugeordnet.

4 Wahlen Sie mittels Skip-Tasten (1/2) eine Datei aus. Betätigten Sie die MEMORY-Taste.

5 Betätigen Sie nochmals die MEMORY-Taste.

Die zuvor ausgewählte Daten erworben.

• Wird die MEMORY-Taste nach Auswahlen einer Daten nicht innerhalb von zwei Sekunden betätig, wird die gewählte Daten dennoch automatisch programmiert.

Beispel:

• Wiederholen Sie zum Programmieren weiterer Daten die Bedienschritte 3 und 5.

6 Wenn die Programmierung abgeschlossen ist, betätigten Sie zum Starten der Wiedergabe die Wiedergabe/Pause-Taste (/) .

• Betätigen Sie zum Beenden der Programmwiedergabe die Stoptaste (■).
• Wurde das Programm komplett wiedergegeben oder die Stoppaste (■) betätigt, endet die Programmwiedergabe und die "MEM"-Anzeige erlischt. Das Programm verbleibt jedoch im Speicher und kann durch Betätigten der MEMORY- und der Wiedergabe/Pause-Taste ( / ) erneut wiedergegeben werden.
• Mittels Skip-Tasten (14/1) können während der Programm wiedergabe andere Dateien des Pro gramsms ausgewählnt und wiedergegeben werden.
• Bei Wiedergabe einer programmierten Dateifolge kann die Zufallfunktion nicht verwendet werden.

Dateien eines Programms ersetzen

1 Rufen Sie bei gestoppter Wiedergabe durch Betätigten der MEMORY-Taste den Programmiermodus auf.

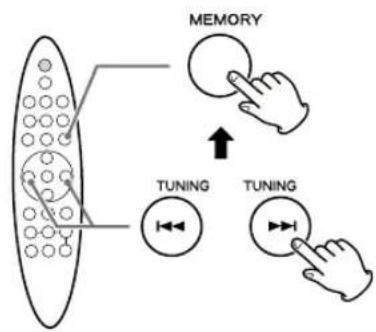

2 Wahlen Sie mittels Skip-Tasten (I/▶) die zu ändernde Programmnummer aus, und betätigen Sie anschließend die MEMORY-Taste.

Beispel:

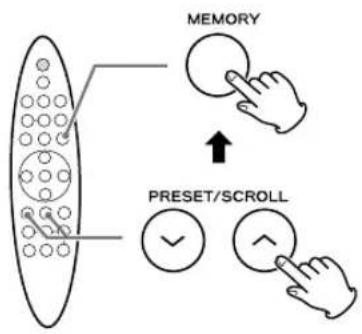

3 Wahlen Sie mittels SCROLL-Tasten ( / ) den Ordner aus, der die Datei enthalt, durch die Sie die zuvor gewählte ersetzen möchten. Betäti- gen Sie anschlieBend die MEMORY-Taste.

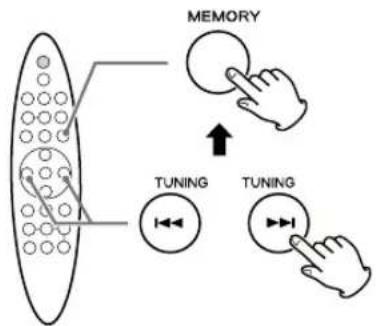

4 Wahlen Sie mittels Skip-Tasten (I_▲ /_▲ |) die Datei aus, und betätigten Sie anschließend die MEMORY-Taste.

5 Betätigen Sie nochmals die MEMORY-Taste.

Die gewählte Datei ersetzt die zuvor auf thisem Programmplatz gespeicherte Datei.

Am Programmende eine Datei hinzufugen

1 Rufen Sie bei gestoppter Wiedergabe durch Betätigender MEMORY-Taste den Programmiermodus auf.

2 Betätigen Sie wiederholt eine der Sprungfunktionstasten (1/1), bis „001" (Ordner-/Dateinummer) im Display angezeigt wird.

Beispiel:

3 Wahlen Sie mittels SCROLL-Tasten ( / ) das Verzeichnis, das die Datei enthalt, die Sie hinzufugen möchten, und betätigten Sie anschließend die MEMORY-Taste.

4 Wahlen Sie mittels Skip-Tasten (I_▲ / ▷▶) die Datei, die hinzugeführten werden soll, und betäti-gen Sie anschließlich die MEMORY-Taste.

5 Betätigen Sie nochmals die MEMORY-Taste.

Die gewählte Datei wird am Programmende hinzugefügt.

Überprüfen des Programminhalts

1 Betätigen Sie bei gestoppter Wiedergabe die MEMORY-Taste.

2 Betätigen Sie zum Anzeigen der Programmabfolge wiederholt die Skip-Tasten (1-4/5).

Ordner-/Dateinummer und Programmnummer werden jeweils nacheinander angezeigt.

Löschen des Programms

Betätigten Sie die MEMORY-Taste, nach dem die Wiedergabe beendet ist.

2 Betätigen Sie die Stopptaste länger als zwei Sekunden.

Das Programm wird gelöscht.

Durch Betätigen einer der folgenden Tasten wird das Programm bereits geförscht:

• Bei einer Unterbrechung der Spannungsvorsorgung wird das Programm bereits gelöscht.

1 Betätigten Sie zum Auswahlen von „FM“ oder „AM“ wiederholt die FUNCTION-Taste.

• Sie können FM oder AM auch durch ein- oder zweimaliges Betätigkeiten der BAND-Taste auswahlen.

2 Wahlen Sie den gewünschten Sender aus.

Automatische Sendersuche

Betätigen Sie die TUNING-Taste anhaltend.

Lassen Sie die Taste los, sobald die automatische Sendersuche beginnt. Sobald ein Sender gefunden wurde, stoppt die Sueche automatisch.

Wiederholen Sie diesen Bedienschritt, bis der Sender, dessen Programm Sie horen möchten, gefunden wurde.

Die automatische Sendersuche kann durch kurzes Betätigkeiten der TUNING-Taste beendet werden.

Manuelle Sendersuche

Betätigen Sie wiederholt die TUNING-Taste.

Die Frequenzändert sich um einen festen Schrittwert. Betätigten Sie die Taste wiederholt, bis das gewünschte Programm wiedergegeben wird.

UKW (FM) Empfangsmodus

Bei UKW (FM) Wiedergabe konnen Sie durch Betätigen der FM MODE-Taste zwischen Stereo- und Monoqualität umschalten.

Stereo

Die Meldung „Stereo" wird einige Sekunden im Display angezeigt, danach erscheint die Anzeige „ST".

In Stereoqualität ausgestrahnte Sendungen werden stereophon wiederergegeben, Monosendungen werden in Monoqualität wiederergegeben.

• Falls die Wiedergabe verzerrt klingt, reicht die Signalstärke für einwandfreiener Stereoempfang nicht aus. Schalten Sie in dieser Fall auf Monoempfang um.

Mono

Die Meldung „Mono" wird einige Sekunden im Dis play angezeigt, danach erscheint die Anzeige „MO".

Wahlen Sie diesen Empfangsmodus, um die Wiedergabequalität eines schwachen UKW-Stereosignals zu verbessern. Sendungen werden nun monophon wiedergegeben, wodurch Störgeräusche vermindert werden.

Bei eingeschränkter Empfangsqualität

Richten Sie die UKW (FM) und MW (AM) Antennen auf beste Empfangsergebnisse aus, bis das Signal der entsprechenden Sender einwandfrei wiedergegeben wird (siehe Seiten 90 - 91 E, F).

Der SR-80i kann bis zu 20 UKW- und 20 MW-Sender speichern.

Automatische Senderspeicherung

Betätigen Sie bei UKW (FM) oder MW (AM) Wiedergabe die AUTO SCAN-Taste länger als zwei Sekunden.

Die Sendersuche beginnnt ab der niedrigsten Frequenz und es werden automatisch bis zu 20 Senderspeicher (Presents) belegt. Sobald die Preset-Belegung abgeschlossen ist, wird das Programm des in Preset 1 gespeicherten Senders wiedergegeben.

Manuelle Senderspeicherung

1 Stellen Sie die Empfangs Frequenz des zu speichernden Senders ein (siehe vorherige Seite).
2 Betätigen Sie die MEMORY-Taste.

Die Preset-Nummer blinkt.

Beispiel:

• Wird innerhalb von sechs Sekunden keine Taste betätig, wird die Preset-Belegung automatisch beendet.
  3 Wahlen Sie mittels Preset-Tasten ( / ) den gewünschten Speicherplatz aus.

• Wird nach Auswahlen der Preset-Nummer innerhalb von sechs Sekunden keine Taste betätig, speichert der SR-80i den aktuellen Sender automatisch.

4 Betätigen Sie die MEMORY-Taste.

Der aktuelle Sender wird im gewählten Preset gespeichert.

Wiederholen Sie die Bedienschritte 1 bis 4 um weitere Speicherplätze zu belegen.

Aufrufen eines Sender-Presents

1 Betätigen Sie zum Auswahlen von „FM“ oder „AM“ wiederholt die FUNCTION-Taste.

2 Wahlen Sie mittels Scroll-Tasten ( / ) das gewünschte Preset aus.

RDS (Radio Data System) ist ein Service, der es Rundfunk-anstalten erlaubt, zusätzliche Informationen zusammen mit dem Radioprogramm auszustrahlen.

Der RDS-Dienst wird ausschließlich in Europa und nur von UKW-Sendeanstalten angeboten.

1 Stellen Sie einen UKW-Sender ein, der den RDS-Dienst Unterstützung (siehe Seite 108).

2 Betätigen Sie die RDS-Taste.

Bei jedem Betätigen der RDS-Taste wechselt der RDS-Modus, wie folgt:

PS (Programmservice)

Der Name des Senders wird angezeigt.
Falls keine PS-Daten verfügbar sind, entscheidt drei Sekunden lang die Meldung NO PS, danach wird die Empfangsfrequency angezeigt.

Beispel:

2 PTY (Programmtyp)

Eine Beschreibung des derzeit ausgestrahlten Pro- grammtypes, beispelsweise Pop, Rock oder Klassik, wird angezeigt.

Wenn keine PTY-Daten verfügbar sind, entscheidt die Meldung "NO PTY" im Display.

3 RT (Radiotext)

Ein bis zu 64 Zeichen länger Text, wie zum Beispiel die Senderkennung, der Name der Sendung oder Details zum aktuellen Titel, wird in Laufschrift im Display angezeigt.

Falls keine RT-Daten verfügbar sind, erscheint die Meldung "NO RT" im Display.

4 CT (Uhrzeit)

Das aktuelle Datum und die Uhrzeit werden angezeigt. Falls keine CT-Daten verfügbar sind, erscheint die Meldung "NO CT" im Display.

Automatische Synchronisation zu CT-Daten

Die interne Uhr des SR-80i kann automatisch zu den empfangenen CT-Daten synchronisiert werden.

Im Auslieferungszustand ist die automatische Synchronisation zu CT-Daten deaktiviert (OFF).

Die interne Uhr kann auch mittels iPhone Clock Sync-Funktion zur Uhr eines iPhone synchronisiert werden. Deaktivieren Sie die iPhone Clock Sync-Funktion (siehe Seite 96), falls Sie die automatische Synchronisation zu RDS CT-Daten verwenden.
- Wenn Sie die automatische Synchronisation zu CT-Daten verwenden (ON), wird die interne Uhr des SR-80i, unabhängig von der aktuell gewählten RDS-Betriebsart, zu den empfangenen CT-Daten synchronisiert. Falls ein RDS-Sender falsche CT-Daten ausstrahlt, zeigt die interne Uhr des SR-80i nicht die tatsächliche Uhrzeit an, wodurch der Timerbetrieb beeinträchtigt wird.

Ein-/Ausschalten der automatischen Uhrzeitsynchronisation

Betätigten Sie bei aktivem CT-Modus die RDS-Taste länger als zwei Sekunden.

FMT MODE OFF

2 Wahlen Sie innerhalb von zwei Sekunden mittels Springfunktionstasten (| / |) die Option „MODE OFF" oder „MODE ON".

3 Betätigen Sie die SELECT-Taste, um ihre Wahl zu bestätigen.

Wiedergabe externer Signalquellen

Detaillierte Informationen zum Anschreiben externer Signalquellen finden Sie im Abschnitt „Anschüsse" auf den Seiten 90 - 91.

1 Verwenden Sie das mitgelieferte Stereo RCA (Cinch) auf Miniklinke-Kabel, um den Ausgang eines portablen Audio-Players mit den AUDIO-Buchsen des SR-80i zu verbinden (siehe Seiten 90 - 91 D).

2 Betätigen Sie zum Auswahlen von „AUX“ wiederholt die FUNCTION-Taste.

3 Starten Sie die Wiedergabe der externen Signalquelle und stellen Sie die gewünschte Wiedergabelautstärke mittels VOLUME-Tasten des SR-80i sowie des daran angeschlossenen portablen Audio-Players ein.

• Achten Sie bei Verwendung des Kopfhöreranschlusses darauf, dass am externen Gerät ein Wiedergabepegel eingestellt sein muss. Andernfalls erfolgt über die Laufspre chersysteme des SR-80i keine Wiedergabe.
• Zu hohe Wiedergabepegel des externen Geräts konnen beim SR-80i zu Verzerrungen führen. Reduzieren Sie in dieser Fall den Wiedergabepegel der externen Komponente, bis beim SR-80i keine Verzerrungen mehr auftreten. Stellen Sie anschließend die gewünschte Wiedergabelautstärke mittels VOLUME-Tasten des SR-80i ein.

Der Einschlaftimer kann so programmiert werden, dass er den SR-80i nach einer bestimmten Zeit ausschaltet.

Bei jedem Betätigungen der SLEEP-Tasteändert sich die Zeitspanne bis zum Ausschalten um jeweils 15 Minuten. Der SR-80i wird automatisch ausgeschaltet (Standby), wenn die eingestellte Zeitspanne verstrichen ist.

• Bei aktiviertem Einsatzf timer ist das Display abgedunkelt und lediglich die Meldung „S" leuchtet.
• Um die bis zum Ausschalten verbleibende Zeitspanne zu überprüfen, betätigten Sie einmal die SLEEP-Taste. Die verbleibende Dauer wird eine Sekunden lang angezeigt.

Der Einschlaftimer wird deaktiviert, wenn Sie die SLEEP-Taste erneut betätigten, während die verbleibende Zeit bis zum Ausschalten im Display angezeigt wird.

Die Einschlaftimerfunktion kann zusammen mit jeder Signalquelle verwendet werden.

Die WecktimerfungtionDer Eins

Der SR-80i besitz zwei unabhängige Timer, ALARM 1 und ALARM 2, die so programmiert werden können, dass zu einer bestimmten Uhrzeit die Wie vergabe des iPod/iPhone, UKW/MW-Radios oder eines USB Flash Speichermediums startet oder sich der SR-80i ausschaltet.

ProgrammierendesWecktimers

Die folgende Beschreibung bezieht sich auf die Programmierung von ALARM 1. Die Bedienschritte zum Programmieren von ALARM 2 sind jedoch identisch.

• Der Wecktimer kann unabhängig von der aktuell gewählten Signalquelle programmiert werden.

1 Betätigen Sie die ALARM 1-Taste länger als zwei Sekunden.

Beispiel:

Die Meldung ON TIME" erscheint im Display. Der Stundenwert der internen Uhr und die Wecktimeranzeige (blinke).

Die Wecktimerfungtion wird beendet, wenn innerhalb von zehn Sekunden keine Taste betätigt wird.

2 Stellen Sie mittels Skip-Tasten (▶/▶) die Einschaltzeit (Stunde) ein, und betätigten Sie anschließend die ALARM 1-Taste.

Der Minutenwert blinkt.

3 Wiederholen Sie zum Einstellen der „Einschaltzeit (Minute)“, „Ausschaltzeit (Stunde)“ und „Ausschaltzeit (Minute)“ den Bedienschnitt 2.

Die Signalquelle blinkt.

4 Wahlen Sie mittels Skip-Tasten (1/▶) eine Signalquelle (iPod", USB", FM" oder AM") aus. Betätigten Sie danach die ALARM 1-Taste.

Der Lautstärkewert blinkt.

• AUX (extern) kann nicht als Signalquelle gewählt werden.

5 Stellen Sie die gewünschte Wiedergabelautstärke mittels Skip-Tasten (1/▶) ein, und betätigten Sie anschließend die ALARM 1-Taste.

• Es kann keine geringere Lautstärke als 05'' eingestellt werden.

Die Wecktimeranzeige (i) blinkt nicht mehr.

Die Timereinstellung ist beendet, und der Timer ist aktiviert. Der SR-80i schaltet sich nun täglich zur programmierten Uhrzeit ein und aus (Standby).

leuchtet, wenn ALARM 1 aktiviert ist

leuchtet, wenn ALARM 2 aktiviert ist

6 Vorbereiten der Signalquelle

Setzen Sie einen iPod/ein iPhone ins Dock, wenn Sie in Bedienschnitt 4 „iPod" gewählt haben.

Schlieben Sie ein USB Flash Speichermedium am USB-Port an, wenn Sie in Bedienschrift 4,USB gewählt haben

Stellen Sie den gewünschten Sender ein, wenn Sie in Bedienschrift 4 FM" oder AM" gewählt haben.

• Falls als Signalquelle „iPod“ gewählt wurde, ohne dass sich ein iPod/iPhone im Dock befindet, wird staatdesen das eingestellte UKW-Programm wiedergegeben.
• Falls als Signalquelle „USB" gewählt wurde, ohne dass ein USB-Speichermedium angeschlossen ist, wird stattdesen das eingestellte UKW-Programm wiedergegeben.
• Bei Timereinschaltung wird die Wiedergabe langsam bis zum programmierten Lautstärkewert eingeblendet.

Verwendend der Schlummerfungkton

Betätigen Sie die SNOOZE-Taste, um den SR-80i nach der Timereinschaltung für jeweils sechs Minuten wieder in den Standby-Modus zu versetzen.

Die Schlummerfungtion kann innerhalb von einer Stunde wiederholt verwendet werden.
- Bei aktivierter Schlummerfungtion leuchtet die Meldung „SNOOZE" im Display.
Durch Betätigkeiten einer der folgenden Tasten wird die Schlummerfungtion beendet:

STANDBY/ON (O/I), BAND, ALARM 1, ALARM 2

Die einzigen Tasten, die bei aktivierter Schlummer-funktion verwendet werden konnen, sind:

STANDBY/ON (O/I), BAND, ALARM 1, ALARM 2

Ein- und Ausschalten des Timers

Betätigten Sie zum Ein- und Ausschalten des Wecktimers die ALARM 1- oder ALARM 2-Taste.

• Bei eingeschaltetem Wecktimer werden die Timereinstellungen nacheinander angezeigt.
• Bei ausgeschaltetem Wecktimer erlischt die Anzeige (i) im Display.

Verwendungshinweis für den iPod touch (Wenn als Signalquelle für die Wecktimerfungtion des SR-80i ein iPod touch ausgewählt ist)

• Der Wecktimer des SR-80i Funktioniert selbst dann nicht, wenn sich ein mittels „Aus schalt-Schieberegler" ausgeschalte iPod touch im Dock befindet. Falls ein iPod touch im Wecktimerbetrieb als Signal welche dieren soll, schalten Sieihn nicht mittels „Ausschalt-Schieberegler" aus. (das iPod touch-Display kann problemlos ausgeschalte werden.)
• Selfst mit einem im Dock befindlichen iPod touch Funktioniert der Wecktimer des SR-80i nicht, wenn eine Videodatei ausgewählt wurde. Falls ein iPod touch im Wecktimerbetrieb als Signalquelle dieren soll, wahren Sie eine Audiodatei aus.

Hilfe bei Funktionstörungen

Falls beim SR-80i Funktionstörungen auftreten sollenen, versuchen Sie, anhand der folgenden Hinweise selbst Abhilfe zu schaffen, bevor Sie ihren Fachhändler oder ein autorisiertes TEAC-Servicecenter kontaktieren.

Allgemein

Kein Strom

Überprüfen Sie die Spannungsvorsorgung. Stellen Sie sicher, dass die verwendete Steckdose nicht ausgeschaltet ist. Schalten Sie den Schalter andernfalls ein.
Überprüfen Sie die einwandfrei Funktion der Wandsteck dose, indem Sie ein anderes elektrisches Gerät, wie beispielsweise einen Ventilator oder eine Lampe, daran anschließen.

Keine Wiedergabe über die Lautsprecher

Wahlen Sie mittels FUNCTION-Taste eine Signalquelle.
Korrigieren Sie die Wiedergabelautstärke.
Betätigen Sie die MUTING-Taste, falls „Muting" leuchtet.

Rauschen bei der Wiedergabe

Der SR-80i befindet sich zu nah an einem TV-Gerät. Wechseln Sie den Aufstellungssort oder schalten Sie das störende Gerät aus.

Die Fernbedienung Funktioniert nicht.

Ersetzen Sie verbrauchte Batterien durch frische.
Verwenden Sie die Fernbedienung im Betriebsradius von f芮f Metern und richten Sie sie auf den Infrarotssen sor des SR-80i.
Entfernen Sie Hindernisse zwischen Fernbededierung und SR-80i.
→ Schalten Sie helle Lichtquellen in unmittelbarer Nähe des SR-80i aus.

iPod-/iPhone-Player

iPod/iPhone kann nicht angeschlossen werden

Reinigen Sie die Dock-Anschlüsse am SR-80i und am iPod/iPhone und versuchen Sie es erneut.

iPod/iPhone lässt sich nicht bedieren

Der HOLD-Schalter des iPod/iPhone dont nicht aktiviert sein.

Keine Wiedergabe

→ Schalten Sie den iPod/das iPhone ein, bevor Sieihn/es ins Dock stellen. Falls ein ausgeschalteter iPod/Phone ins Dock gestellt wird, startet die Wiedergabe möglichwerweise nicht korrekt.

Nehmen Sie den iPod/das iPhone aus dem Dock und warten Sie vor dem Wiederanschlieben eine Sekunden.
Ein Software-Update behebt das Problem möglicherweise. Auf der Apple-Website stehen jeweils die aktuelle iPod/iPhone Softwareversion zum Download bereit.

USB-Player

Keine Wiedergabe

Überprüfen Sie, ob sich auf dem USB-Medium MP3-/WMA-Dateien befinden.

MP3/WMA

Keine Wiedergabe

Überprüfen Sie die Dateierweiterungen. Der SR-80i erkennt MP3-Dateien anhand ihrer „mp3“-Erweiterung und WMA-Dateien an der „wma“-Erweiterung.
Die MP3-/WMA-Daten sind möglicherweise defekt.
Das Datenformat ist möglicherweise nicht MP3/WMA.
Informationen zu den Unterstützungen Dateiformaten finden Sie auf Seite 101.

Titelinformationen werden nicht korrekt angezeigt

Die Datei besitzt keine ID3 Tag-Informationen. Erstellen Sie die fehlenden Informationen mittels geeigneter Software auf einem PC.
Falls ID3 Tags Doppelbyte-Zeichen enthalten, wird die Datei bzw. wiederergegeben, ihr Name wird allerdings nicht korrekt angezeigt.

UKW/MW Radio

Kein Sender oder das Signal ist zu schwach.

Stellen Sie die Empfangsfrequency korrekt ein.
Richten Sie die UKW- oder MW-Antenne auf besten Empfang aus.

Obwohl eine UKW-Sendung in Sterequalität ausgestrahl wird, erfolgt die Wiedergabe in Mono.

Betätigen Sie die FM MODE-Taste.

Falls normaler Betrieb des SR-80i davon nicht möglich sein sollte, ziehen Sieitte den Netzstecker und warten Sie ungebahr eine Minute, bevor Sieihn wieder anschlieben. Hierdurch wird der interne Mikroprozes sor, der durch Gewitter, Netz aus fall, usw. gestört sein kann, zurück gesetzt.

Technische Daten

Tunerteil

UKW-Frequencybereich.87.5 MHz bis

MW-Frequenzbereich. 522 kHz bis

Verständkorteil

Ausgangsleistung. 15 W + 15 W (T

Lautsprechersysteme

Wandler 76 mmx

Impedanz 8 Ohm

USB-Teil

Ausgangsspannung des USB-Bus

Frequenzgang 60 Hz bis 20 KHz

Rauschabstand (S/N)

MP3/WMA

Unterstützte MP3-Medien

Format... MPEG-1/2 Audio L

Dateierweiterung .mp3"

Bitrate: 8kbps bis 320

Unterstützte WMA-Medien

Format....... Windows Media Audio S

(nicht DRM kompatibel)

Dateierweiterung .wma

Bitrate: 8kbps bis 320

Max. unterstützte Anzahl von Ordnern

Max. Unterstützung Anzahl von Dateien

Allgemein

Spannungsversorgung 230

Leistungssaufnahme (nominal)

Abmessungen (B×H×T)………392×180x

Nettogewicht 1,9

Standardzubehör

Fernbedienung (RC-1274) x 1

Batterie (CR2025) für die Fernbedienung x 1

Netzadapter (PS-M1628) x 1

Netzkabelset für den Netzadapter x 1

UKW-Wurfantenne × 1

MW-Rahmenantenne x 1

Stereo RCA (Cinch) auf Miniklinke-Kabel x 1

RCA (Cinch) Videokabel x 1

iPhone Dockadapter × 2

Dock-Abdeckung x 1

Bedienungsanleitung (dieses Dokument) x 1

Garantiekarte x 1

• Änderungen in Design und technischer Ausstattung vorbehalten.
  Alle Gewichtsangaben und Abmessungen sind Naherungswerte.
• Abbildungen können gingefugig von den Produktionsmodellen abweichen.

Für Kunden in Europa

Entsorgung von Altgeräten und Batterien

a) Wenn das Symbol einer durchgestriche
nen Abfalltonne auf einem Produkt, der
108.0MH Verpackung und/oder der begleitenden
1620 kHz Dokumentation angebracht ist, unterliegt theses Produkt den europaischen Richtlinien 2002/96/EC und/oder 2006/66/EC sowie nationalen D 10% Gesetzen zur Um setzung dieser Richtlinien.
b) These Richtlinien und Gesetze schreiben vor, dass Elektro- und Elektronik-Altgeräte sowie Batterien und Akkus nicht in den Hausmüll (Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustel
5 V, len, sind Sie verpflichtet, Altgeräte und entladene.
(±3a)ien/Akkus über staatlich davon vorgesehene 0 d'ellen zu entsorgen.
c) Durch die ordnungsgemäße Entsorgung solcher Geräte, Batterien und Akkus leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern
y epenziell schadliche Auswirkungen auf die Gesundheit der Allgemeinheit und die Umwelt, die durch
b pfalsche Abfallentsorgung entstehen konnen. Die
wiEntorgung ist fur Sie kostenlos.
d) Falls der Gehalt an Blei (Pb), Quecksilber (Hg)
andder Cadmium (Cd) in Batterien/Akkus die in der Richtlinie zur Batterieentsorgung (2006/66/EC) angegebenen, zulässigen
b pchostwerte ubersteigen, wird die Bezeichnung
widesEntspruchenden chemischen Elements oder der ... Elemente unterhalb der durchgestruchten Abfall...tan@ angegeben.
e) Weitere Informationen zur Wertstoffsammlung und Wiederverwertung von Altgeräten, Batterien und
50 Akkus erhalten Sie bei ihrer Stadtverwaltung, dem ... 1r We zuständigen Abfallent sorgungsunternehmen
10.5. Der Verkaufsstelle, bei der Sie das Produkt kag erworben haben.

Technische Gegevens 171

Afstandsbediening werkt nicht.

Kan de iPod/iPhone nicht verbinden.

Kan de iPod/iPhone nicht bedienen.

Ontgrendel HOLD op de iPod/iPhone.

Kan nicht afspelen.

Bestandsinformatie wirdt nicht correct weergegeben.
