BEDIENUNGSANLEITUNG PHW1200E Futurelight

Inhaltsverzeichnis/Table of contents Sommaire/Contenido

Deutsch

EINFUHRUNG 5

Lieferumfang 5

SICHERHEITSHINWEISE 6

BESTIMMUNGSGEMÄBE VERWENDUNG 7

GERATEBESCHREIBUNG 9

Features 9

Geräteübersicht 10

INSTALLATION 12

Lampeninstallation/Lampenwechsel 12

Lampenjustierung 13

Transportsicherung 13

Projektormontage 14

Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor 16

Anschluss ans Netz 17

BEDIENUNG 17

Stand Alone-Betrieb 17

DMX-gesteuerter Betrieb 17

Drahtlos-DMX 17

Bedeutung der LEDs und ihrer Farben 17

Installation eines Drahtlos-DMX-Systems 18

Einen Drahtlos-Empfänger ausloggen 18

Alle Drahtlos-Empfänger vom Sender ausloggen 18

Adressierung des Projektors 18

DMX-Protokoll 19

Control Board 22

Function Mode 24

Information 24

Lamp Control 26

Personality 26

Reset function 28

Effect Adjust 28

Users mode set 29

Edit Program 29

Fehlermeldungen 31

REINIGUNG UND WARTUNG 31

Sicherungswechsel 32

TECHNISCHE DATEN 33

English

INTRODUCTION 34

Das neueste Update dieser Bedienungsanleitung führen Sie im Internet unter:

BEDIENUNG SANLEITUNG

Futurelight

PHW-1200E Pro-Head-Wash

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Vor Offnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
  -These Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts gehalten
• die Bedienungsanleitung an jeder nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFUHRUNG

Wir freuen uns, dass Sie sich für einen FUTURELIGHT PHW-1200E entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworbEN.

Nehmen Sie den PHW-1200E aus der Verpackung und dem Transportcase.

Lieferumfang

1 G e rät
1 Bedienungsanleitung
1 Kabel MC-50, 5m, schwarz,XLR m/f,symmetr. 3022050N
1 PHILIPS MSR 1200SA/DE GOLD SFC 10-4 750h 89313015
1 Transportcase für 1x PHS-1200 m.Rollbrett 51836869
2 FUTURELIGHT OC-1 Omega-Halter 51836995

SICHERHEITSHINWEISE

ACHTUNG!

Selen Sie besonderss vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in Sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingtesen:

Bei Schaden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantianspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollen Sie Schaden an der Netzleitung oder am Gehäuse entdecken, erhmen Sie das Gerät nicht in Betrieb und setzen sichitte mit Imrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse I. Der Netzsteckerarf nur an eine Schutzkontakt-Steckdose angeschlssen werden, deren Spannung und Frequenz mit dem Typenschild des Gerates genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen konnen zur Zerstörung des Gerates und zu tödlichen Stromschlagen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss damit gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontaktkommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, Mechanisch belasten, durch Druck belasten, siehen, erhitzen und nicht in die Höhe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlagen kommt.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hinvorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlagen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufahr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grüfläche an undziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlagen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Deutsch

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch Funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen konnen tõdliche Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Buroklammern oder gröbere Metallspane in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zunehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tõdliche Verletzungen zur Folge haben.

Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommt. Hierbei handelt es sich nicht um eine Störung des Gerätes.

Brandgefahr! Gerät niemals auf leicht entflammbaren Oberflächen aufstellen (z. B. Messetepich)!

Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich!

Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da ansonsten die Lebensdauer der Lampe erheblich reduziert werden wurde.

GESUNDHEITSRISIKO!

Blichen Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelost werden konnen (gilt entsprechend für Epileptiker)!

Kinder und Laien vom Gerät fern halten!

Das Gerätarfniemalsunbeaufsichtigtbetriebenwerden!

BESTIMMUNGSGEMÄBE VERWENDUNG

Bei dieser Gemarbeit handelt es sich um einen kopfbewegten Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen setzen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenaufen konzipiert.

Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen.

Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen die Lebensdauer des Gerätes erhöhen.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

Das Gerätarf niemals am Projektorkopf angehoben werden, da ansonsten die Mechanik beschädigt werden könnte. Fassen Sie das Gerät immer an den Tragegriffen an.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu große Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissem Sie sich, dass keine Kabel frei herumliegen.itte achten Sie darauf, dass das Gerät nicht berührt oder umgestoßen werden kann. Sie gefährden ihre eigene und die Sicherheit Dritter!

Das Gerätarf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlagen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfern't

Deutsch

betrieben wird. Der Raumarf nur so stark mit Nebel gesattigt sein, dass eine gute Sichte von mindestens 10m besteht.

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50% bei einer Umgebungstemperatur von 45^ nicht überschreiben.

Dieses Gerat darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Verwenden Sie das Gerät nicht bei Gewitter. Überspannung konnte das Gerät zerstären. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzsteckerziehen).

Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiben!

Das Gerätarf nur auf nicht brennbaren Oberflächen aufgestellt werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.itte beachten Sie, dass wärmeempfindliche Gegenstände durch die emittierte Wärme verformt oder beschädigt werden konnen.

Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgespert ist.

Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfangseil zu sichern. Das Sicherheitsfangseil muss an den darauf vorgesehenen Befestigungspunkten eingehängt werden. Das Fangseil darf niemals an den Transportgriffen eingehängt werden!

Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlüssen ist und alle nötigen Schrauben fest angezogen wurden.

Die Lampearf niemals gezündet werden, wenn die Objektivlinse oder Gehäuseabdeckungen entfernt wurden, da bei Entladungslampen Explosionsgesefahr besteht und eine hohe UV-Strahlung auftritt, die zu Verbrennungen führen kann.

Die maximale Umgebungstemperatur T_a = 45^ darf niemals überschritten werden.

Nehmen Sie das Gerät erst in Betrieb, nach dem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedierten, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt Funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!

Soll das Gerät transportiert werden, verwenden Sieitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sieitte, dass eigenmachtige Veränderungen an dem Gerat aus Sicherheitsgrunden verboten sind.

Der Serienbarcode darf niemals vom Gerat entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschreiben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außen dem ist jeder andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.

Deutsch

GERÄTEBESCHREIBUNG

Features

• Mit elektronischen Ballast
• Mit integriertem Drahtlos-Empfänger für W-DMX Betrieb
• Extreme Lichtleistung von 1200 W
  Variable Korrektur der Farbtemperatur uber CTO-Filter

• CMY-Farbmischung für unbegrenzte Farbvariationen

• Farbrad 1 mit 2 entsprechenden, dichroitschen Farbfiltern und weiß sowie Korrekturfilter CTB und UV-Filter

• Farbrad 2 mit 4 entsprechenden, dichroitischen Farbfiltern und weiß

• Farbwechsel umschaltbar (Modus 1: nur volle Farben, Modus 2: Farbwechsel an jeder Position)
• Rainbow-Effekt mit variabler Geschwindigkeit in beiden Richtungen
• Makro-Funktion zur Kombination von CMY-Farbmischung und Farbrad
• Strobe-Effekt mit 1-13 Blitzen pro Sekunde über separaten Shutter
• Strobe-Effekt über Zufallsgenerator
• Lichtstrahl mit 11^ - 45^ Abstrahlwinkel
• Farbiges LCD-Display
• ESDC-Funktion (Easy Service Data Check) mit batteriegepuffertem Control Board zum Auslesen der Betriebszeiten etc.
  Control Board mit LCD-Display und Encoder zur Einstellung der DMX-Startadresse, Pan-/Tilt-Reverse, Programm, Reset, Lampenschaltung, Betriebsstundenzahler
• DMX-gesteuerter Betrieb oder Stand Alone Betrieb mit Master-/Slave-Funktion möglich
• Software-Update über optionales Zubehör möglich
• 64 vorprogrammierte Szenen im Program Run für Stand Alone Betrieb
• Anzahl der Szenen im Program Run kann beliebig verändert werden
  Die Szenen im Program Runleen sich uber das Control Board oder externen Controller individuell anpassen und in den Speicher laden
• 8 eingebaute Programme, die sich über den DMX-Controller aufrufen setzen
• Musikgetaktet über eingebautes Mikrofon
• Automatische Positionskorrektur
  8 oder 16 Bit Auflösung
• Lampenschaltung fernsteuerbar
• Integriertes Demoprogramm
  Vorprogrammierte Strobe- und Pulse-Effekte
• Blackout-Funktion bei Kopfbewegung oder Farbauswahl
• Fernsteuerbare Geschwindigkeit der PAN/TILT-Bewegung zur vereinfachten Programmierung (Vektormode)
• Fernsteuerbarer Reset
• Motorischer Zoom
• Mechanischer Dimmer
• Mit bereits ab Werk installmentiertem und justiertem Leuchtmittel
• DMX-512 Steuerung über jeder handelsüblichen DMX-Controller möglich

Deutsch

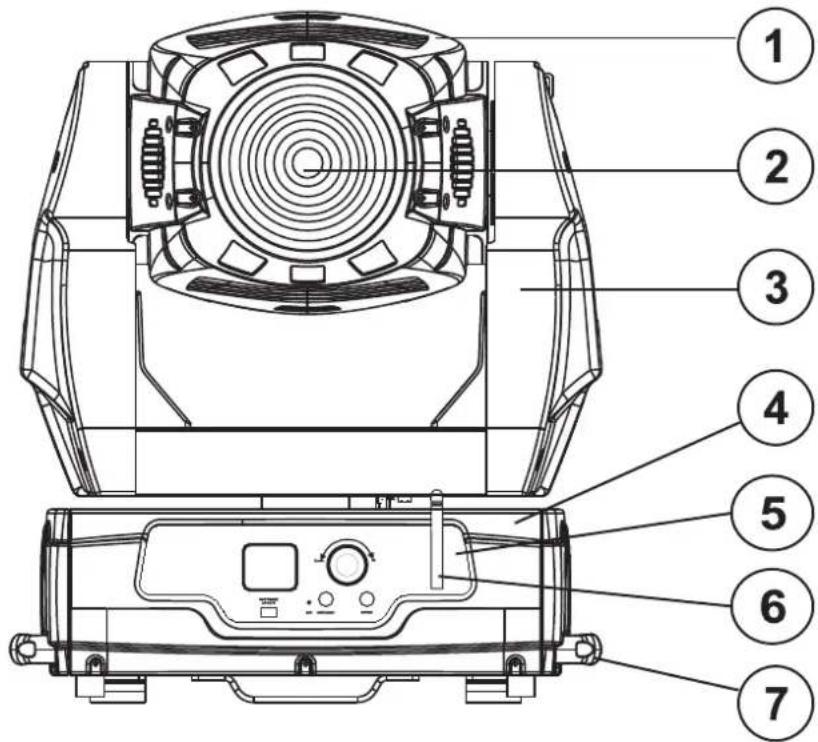

Geräteübersicht

Vorderseite

1.Projektorkopf
2. Fresnell-Linse
3.Projektorarm
4. Base
5. Steuereinheit
6.DMX-Antenne
7. Tragegriff

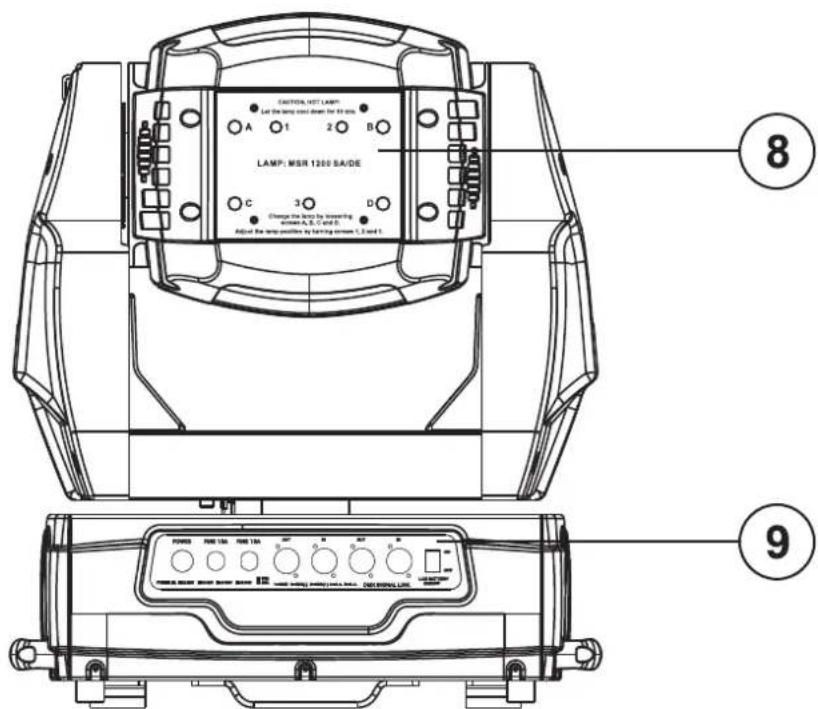

Rückseite

1. Lampensystem
   9.Anschlussfeld

Deutsch

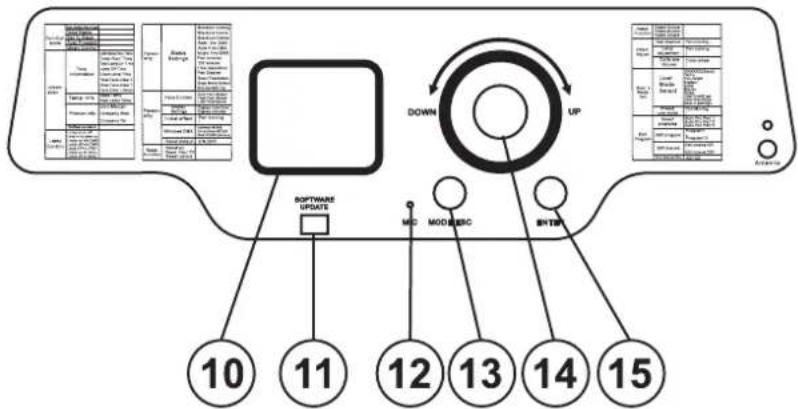

Control Board

1. LCD-Display
2. Update-Buchse
3. Mikrofon
4. Mode/Escape-Taste
   14.Encoder
5. Enter-Taste

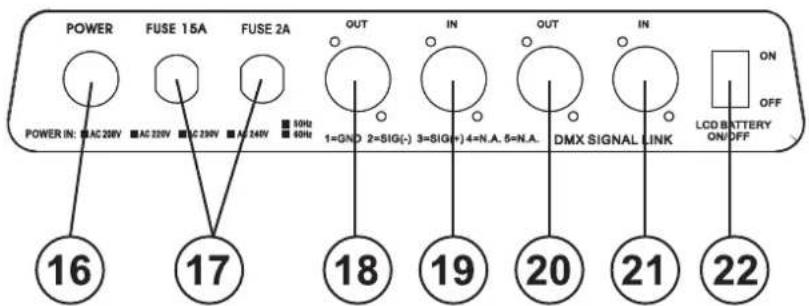

Anschlussfeld

1. Netzanschluss
2. Sicherungshalter
3. 3-polige DMX-Ausgangsbuchse
4. 3-polige DMX-Eingangsbuchse
5. 5-polige DMX-Ausgangsbuchse
6. 5-polige DMX-Eingangsbuchse
7. LCD-Batterie-Schalter

INSTALLATION

Lampeninstallation/Lampenwechsel

LEBENSGEFAHR!

Lampe nur bei ausgeschalteten Gerät einsetzen! Netzsteckerziehen!

Zur Installation benötigen Sie eine MSR 1200 SA/DE Lampe.

Die Lampearf nur nach Anlagen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechseit werden.

ACHTUNG!

Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat!

Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals übersritten werden. Führten Sie deshalb Buch über die Betriebsstunden der Lampe bzw. kontrollieren Sie den Betriebsstundenzahler in regelmäßigen Abständen und ersetzen Sie die Lamperechtzeitig!

Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen!

Die verwendete Lampe erreicht Temperaturen von bis zu 600^ C.

Vor dem Wechseln der Lampe diese unbedingt erst abkühlen setzen (ca. 10 Minuten) und das Gerät allpolig von der Netzspannung trennen (Netzsteckerziehen).

Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hinweise des Lampenherstellers.

Setzen Sie keine Lampen mit einer hohenen Leistungsangabe ein. Lampen mit einer hohenen Leistung entwickeln höhere Temperatures, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Garantie.

Vorgehensweise:

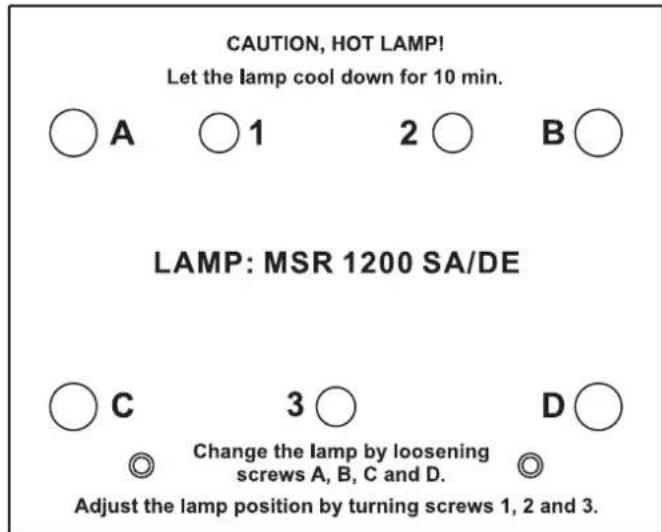

Schritt 1: Losen Sie die Befestigungsschrauben A, B, C, D des Lampensystems und entnehmer Sie diese sorsichtig aus dem Gehäuse.

Schritt 2: Wird eine defekte Lampe ausgetauscht, entfern Sie zunachst die defekte Lampe aus dem Lampenhalter.

Schnitt 3: Setzen Sie die Lampe vorsichtig in den Lampenhalter ein.

Schritt 4: Führn Sie das Lampensystem wieder in das Gehäuse ein undziehen Sie die Befestigungsschrauben fest.

Schritt 5: Justieren Sie die Lampe wie unter Lampenjustierung beschreiben.

Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben!

Deutsch

Lampenjustierung

Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterschieden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren.

Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und Sie den Lichtstrahl auf eine ebene Oberfläche (Wand). Zentrieren Sie den "Hot Spot" (das ist der hellste Teil des Lichtstrahls) durch Drehen der Schrauben "1, 2, 3". Drehen Sie immer nur an einer Schraube, um den Hot Spot diagonal über die Projektion zu bewegen. Wenn Sie keinen Hot Spot entdecken können, justieren Sie die Lampe so lange, bis das Licht gleichmäßig verteil ist.

Wenn der Hot Spot zu hell erscheint, konnen Sie dessen Intensität abschwächen, indem Sie die

Lampe naher zum Reflektor hinbewegen. Drehen Sie dazu alle drei Schrauben "1, 2, 3" um 45^ im Uhrzeigersinn, bis das Licht gleichmäßig verteil ist.

Wenn das Licht am außeren Rand des Strahls heller erscheint als in der Mitte, befindet sich die Lampe zunah am Reflektor. Bewegen Sie in thisem Fall die Lampe vom Reflektor weg. Drehen Sie dazu alle drei Schrauben "1, 2, 3" um 45^ gegen den Uhrzeigersinn, bis das Licht gleichmäßig verteil ist und der Strahl hell genug erscheint.

Transportsicherung

Der PHW-1200E verfügbar im Lieferzustand über zwei Transportssicherungen, um Schäden am Gerät zu vermeiden.

Bitte beachten Sie: Die Transportsicherungen müssen vor Inbetriebnahme unbedingt gelöst werden!

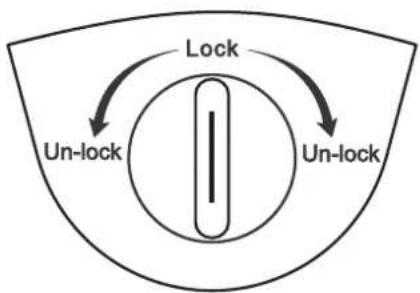

TILT-Sicherung:

Drehen Sie dazu die beiden Arretierhebel an den Seiten des Projektorkopfes von Lock auf Unlock. Der Projektorkopf ist jetzt in der Y-Richtung frei bewegbar.

PAN-Sicherung:

Drehen Sie dazu den Arretierhebel an der Unterseite de Projektorarmes von Lock auf Unlock. Der Projektorkopf ist jetzt in der X-Richtung fre bewegbar.

Bevor das Gerät transportiert wird, drehen Sieitte alle Arretierhebel von Unlock auf Lock.

Projektormontage

LEBENSGEFAHR!

Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN VDE 0711-217 zu beachten! Die Installationarf nur vom autorisierten Fachhandel ausgeführrt werden!

Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutlast aushalten kann.

Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.

Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegen den Arbeitsplatzten sowie an sonstigen Gefährbereichen verboten.

Der Unternehmer hat davon zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden.

Der Unternehmer hat damit zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat damit zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

Vorgehensweise:

Der Projektor solle idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.

WICHTIG! UBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Projekctors. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installeur. Unsachgemäß Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.

Der Projektor muss außerhalb des Handbereichs von Personen installiert werden.

Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Projektorarfniemalsfrei schwingend im Raum befestigt werden.

Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT!

Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann.

BRANDGEFAHR!

Achten Sie bei der Installation des Gerätesitte darauf, dass sich im Abstand von mind. 0,5m keine leicht entflammbaren Materialien (Deko, etc.) befinden.

ACHTUNG!

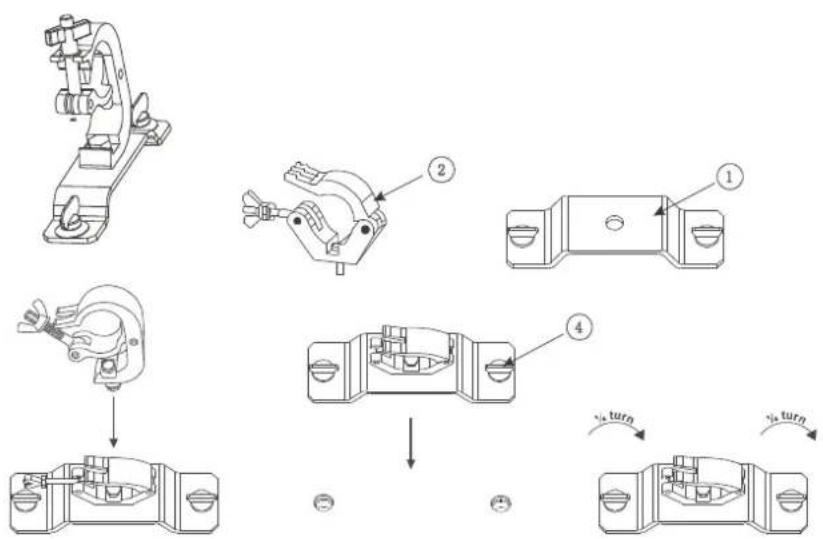

Montieren Sie den Projektor ausschließlich über zwei geeignete Haken.itte beachten Sie auch die Installationshinweise auf der Unterseite der Base. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankierung stabil ist.

Deutsch

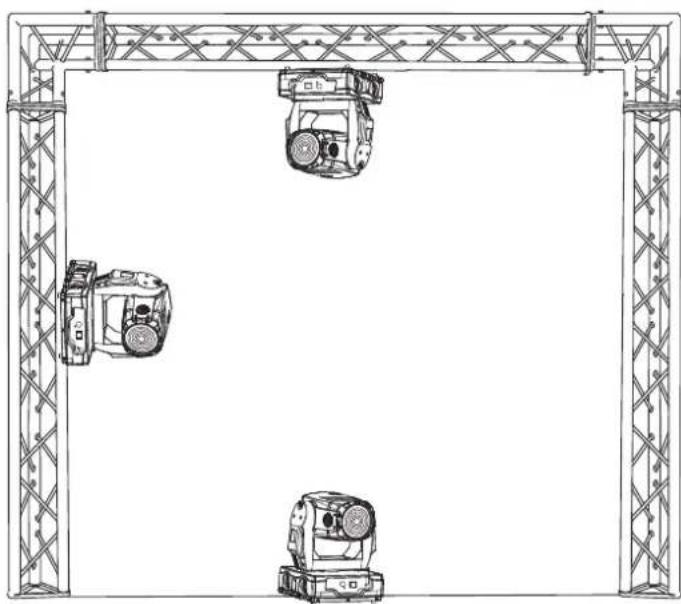

Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine Funktionellen Eigenschaften zu verändern.

Die Projektorbase lassst sich auf zwei verschiedene Arten montieren.

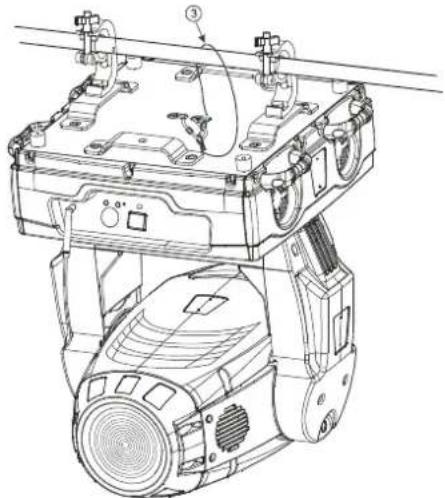

Sichern Sie den Projektor bei Überkopfmontage (Montagehöhe >100~cm ) immer mit einem Sicherheitsfangseil, das mindestens für das 12-fache Gewicht des Gerätes ausgelegt ist. Es dürfen zur Fangseile mit Schnellverschlussgliedern verwendet werden. Hängen Sie das Sicherheitsfangseil an dem damit vorgesehenen Loch im Bodenblech ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein undziehen Sie die Sicherungsmutter gut fest.

Der maximale Fallabstand darf 20 cm nicht überschreiben.

Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, damit nicht mehr als Sicherungsseil eingesetzt werden.

LEBENSGEFAHR!

Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!

Verschrauben Sie je einen Haken über eine M12 Schraube und Mutter mit den Omega-Haltern.

Führer Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die darauf vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. Installieren Sie den zweiten Omega-Halter.

(1) Omega-Halter
(2) Haken
(3) Sicherheitsfangseil
(4) Schnellverschluss

Deutsch

Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor

Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt Funktionieren.

Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.

Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung Goes über 3- bzw. 5-polige XLR-Stecker und -Kupplungen.

Belegung der XLR-Verbindung:

DMX-Ausgang

XLR-Einbaubuchse:

1: Masse
2: Signal (-)
3: Signal (+)

DMX-Eingang

XLR-Einbaustecker:

1: Masse
2: Signal (-)
3: Signal (+)

DMX-Ausgang

XLR-Einbaubuchse:

1: Masse
2: Signal (-)
3: Signal (+)

DMX-Eingang

XLR-Einbaustecker:

1: Masse
2: Signal (-)
3: Signal (+)

Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.

Aufbau einer seriellen DMX-Kette:

Schlieben Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nachsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nachsten Gerätes bis alle Geräte angegeschlossen sind.

Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 Widerstand in einen XLR-Stecker zwischen Signal (-) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerä gesteckt.

Deutsch

Anschluss ans Netz

Schlieben Sie das Gerat über den Netzstecker ans Netz an.

Die Belegung der Anschlussleitungen ist wie folgt:

Leitung Pin	International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter		L

Der Schutzleiter muss unbedingt angeschlossen werden!

Wenn das Gerat direkt an das ortliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3mm Kontaktoffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

Das Gerätarf nur an eine Elektroinstallation angeschlüssen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30mA Bemessungsdifferenzstrom ausgestellt sein.

BEDIENUNG

Wenn Sie das Gerät an die Spannungsvorsorgung angeschlossen haben, nimmt der PHW-1200E den Betrieb auf. Wahrend des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit.

Stand Alone-Betrieb

Der PHW-1200E lasst sich im Stand Alone-Betrieb ohne Controller einsetzen.

Trennen Sie dazu den PHW-1200E vom Controller und rufen Sie das vorprogrammierte Programm auf:

Bitte beachten Sie weitere Hinweise unter Control Board, Funktionen, Menüpunkt Autom. Programm.

DMX-gesteuerter Betrieb

Über ihren DMX-Controller konnen Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführrt.

Drahtlos-DMX

Für die drahtlose Datenübertragung benötigten Sie einen DMX-Controller, einen Drahtlos-Sender und einen Drahtlos-Empfänger bzw. Geräte mit eingebautem Drahtlos-Empfänger.

Ist ein Gerät mit eingebautem Drahtlos-Empfänger über ein Kabel mit einem DMX-Controller verbunden, wird es von dem kabelgebundenen Controller angesteuert und nicht vom Drahtlos-Sender.

Bitte beachten Sie: Wird das Gerät mit eingebautem Drahtlos-Empfänger über den Drahtlos-Sender angesteuert, daß kein kabelgebundener DMX-Controller angeschlossen werden! Ansonsten Gefahr von Interferenzen.

Der Drahtlos-Empfänger verfügt über eine interne Memory-Funktion. Wir das Gerät aus- und wieder eingeschaltet, loggt sich der Drahtlos-Empfänger automatisch am Drahtlos-Sender ein.

Bedeutung der LEDs und ihrer Farben

Drahtlos-Sender Status-LED

Schnelles Blinken rot/grün: Einlog-Modus, jeder frei Drahtlos-Empfänger wird eingeloggt.

Grün leuchtet permanent: Das DMX-Signal liegt an und wird gesendet.

Langsames Blinken rot/grün: Es liegt kein DMX-Signal an. Die Funkverbindung wird gehalten.

Deutsch

Drahtlos-Empfänger Status-LED

Rot leuchtet permanent: Nicht in einen Drahtlos-Sender eingeloggt (frei).

Schnelles Blinken rot/grün: Einlog-Modus, der Drahtlos-Empfänger loggt sich am Drahtlos-Sender ein.

Grün leuchtet permanent: Der Drahtlos-Empfänger ist am Drahtlos-Sender eingeloggt. Das DMX-Signal liegt an und wird empfangen.

Langsames Blinken rot/grün: Es liegt kein DMX-Signal an. Die Funkverbindung wird gehalten.

Installation eines Drahtlos-DMX-Systems

1. Verbinden Sie DMX-Controller und Drahtlos-Sender.
2. Schalten Sie den DMX-Controller, den Drahtlos-Sender und den Drahtlos-Empfänger bzw. die Geräte mit eingebautem Drahtlos-Empfänger ein.
3. Drücken und Halten Sie für weniger als 3 Sekunden die Function-Taste am Drahtlos-Sender. Die rot/grünen LEDs am Sender und am Empfänger blinken während des Einlog-Vorgangs ca. 5-10 Sekunden lang. Sobald das DMX-Signal übertragen wird, leuchtet die grüne LED am Sender und am Empfänger permanent. Liegt kein Signal an, blinken die rot/grünen LEDs am Sender und am Empfänger langsam.
4. Steuern Sie die Geräte über ihren DMX-Controller.

Einen Drahtlos-Empfänger ausloggen

Die Vorgehensweise des Ausloggens hangt vom eingesetzten Gerät ab. Die FUTURELIGHT Projektoren mit Drahtlos-Empfänger werden über das Control Board, Menüpunkte Set-WDMX-Rest ausgeloggt. Der FUTURELIGHT WDR-1 Drahtlos-Empfänger wird folgendermaßen ausgeloggt: Drücken und Halten Sie mindestens 5 Sekunden die Function-Taste am Drahtlos-Empfänger. Sobald der Drahtlos-Empfänger ausgeloggt ist, leuchtet die rote LED am Empfänger permanent.

Alle Drahtlos-Empfänger vom Sender ausloggen

Drücken und Halten Sie mindestens 5 Sekunden lang die Function-Taste am Drahtlos-Sender. Sobald ein Drahtlos-Empfänger ausgeloggt ist, leuchtet die rote LED am Empfänger permanent.

Adressierung des Projektors

Über das Control Board konnen Sie die DMX-Startadresse definieren. Die Startadresse ist der ersten Kanal, auf den der Projektor auf Signale vom Controller reagiert.

Wenn Sie die Startadresse z. B. auf 18 definieren belegt der Projektor die Steuerkanäe 18 bis 34.

Bitte vergewissern Sie sich, dass sich die Steuerkanale nicht mit anderen Geräten überlappen, damit der PHW-1200E korrekt und unabhängig von anderen Geräten in der DMX-Kette Funktioniert.

Werden mehrere PHW-1200E auf eine Adresse definiert, arbeiten sie synchron.

Drehen Sie den Encoder, um die gewünschte Startadresse einzustellen. Nun konnen Sie den PHW-1200E über ihren Controller ansteuern.

Bitte beachten Sie:

Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden keine Daten empfangen, blinkt das Display.

Die Meldung erscheint

• Denn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde.

• Denn der Controller ausgeschelt oder defekt ist.

-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.

Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 Ω. Widerstand abgeschlossen werden damit die Geräte korrekt Funktionieren.

Deutsch

DMX-Protokoll

Steuerkanal 1 - Horizontale Bewegung (Pan) (innerhalb 630^ )

Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN).

Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte).

Der Kopf kann an jeder gewünschten Einstellung angehalten werden.

Steuerkanal 2 - Vertikale Bewegung (Tilt) (innerhalb 265^ )

Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT).

Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte).

Der Kopf kann an jeder gewünschten Einstellung angehalten werden.

Steuerkanal 3 - Geschwindigkeit Pan-/Tilt-Bewegung

Decimal Hexad. Percentage S/F Eigenschaft

0	225	00	E1	0%	38%	F	Abnehmer	mende	Geschwindigkeit
226	235	E2	EB	89%	92%		S Blackout	bei Pan-/Tilt-Bewegung
236	245	EC	F5	93%	96%		S Blackout	bei Farbwechsel
246	255	F6	FF	96%	100%		S	Keine Funktion

Steuerkanal 4 - FarBrad 1

Lineare Farbänderung gemäß der Bewegung des Reglers.

Sie konnen den Farbwechsler an jeder gewünschten Position anhalten.

Decimal Hexad. Percentage S/F Eigenschaft

0	24	00	18	0%	9%	S	Offen/weiß
25	49	19	31	10%	19%	S Rot
50	74	32	4A	20%	29%	S	Dunkelgelb
75	99	4B	63	29%	39%	S	Korrekturfilter 5600 K
100	127	64	7F	39%	50%	S UV
128	187	80	BB	50%	73%	F	Rainboweffekt vorwärts mit abnehmender Geschwindigkeit
188	193	BC	C1	74%	76%	S Keine	Rotation
194	255	C2	FF	76%	100%	F	Rainboweffekt rückwärts mit zunehmender Geschwindigkeit

Steuerkanal 5 - FarBrad 2

Lineare Farbänderung gemäß der Bewegung des Reglers.

Sie konnen den Farbwechsler an jeder gewünschten Position anhalten.

Decimal Hexad. Percentage S/F Eigenschaft

0	24	00	18	0%	9%	S	Offen/weiß
25	49	19	31	10%	19%	S Dunkelorange
50	74	32	4A	20%	29%	S	Blau
75	99	4B	63	29%	39%	S Grün
100	127	64	7F	39%	50%	S Pink
128	187	80	BB	50%	73%	F	Rainboweffekt vorwärts mit abnehmender Geschwindigkeit
188	193	BC	C1	74%	76%	S Keine	Rotation
194	255	C2	FF	76%	100%	F	Rainboweffekt rückwärts mit zunehmender Geschwindigkeit

Steuerkanal 6 - Cyan

Decimal Hexad. Percentage S/F Eigenschaft

0

255

00

FF

0%

100%

F

Cyan (0 = weif3, 255 bzw. 100% = Cyan)

Steuerkanal 7 - Magenta

Decimal Hexad. Percentage S/F Eigenschaft

0

255

00

FF

0%

100%

F

Magenta (0 = weiß, 255 bzw. 100% = Magenta)

Steuerkanal 8 - Yellow

Decimal Hexad. Percentage S/F Eigenschaft

0|255 | 00|FF | 0%|100% | F | Yellow (0 = weiß, 255 bzw. 100% = Yellow)

Steuerkanal 9 - CTO (Convert to orange)

Decimal Hexad. Percentage S/F Eigenschaft

[ 0 \times 255 \times 0\% \times 100\% \times F \times CTO ]

Steuerganal 10 - Geschwindigkeit CMY und Dimmer

Decimal Hexad. Percentage S/F Eigenschaft

0255 00 FF 0% 100%F Geschwindigkeit maximal zu minimal

Steuergkanal 11 - Farbrad und CMY Makros

Decimal Hexad. Percentage S/F Eigenschaft

0	7 00	07 0%	3%	S Neutral
8	15 08	0F	3%	S Makro 1
16	23 10	17 6%	9%	S Makro 2
24	31	18	1F	9%	12%	S Makro 3
32	39	20	27	13%	15%	S Makro 4
40	47	28	2F	16%	18%	S Makro 5
48	55	30	37	19%	22%	S Makro 6
56	63	38	3F	22%	25%	S Makro 7
64	71	40	47	25%	28%	S Makro 8
72	79	48	4F	28%	31%	S Makro 9
80	87	50	57	31%	34%	S Makro 10
88	95	58	5F	35%	37%	S Makro 11
96	103	60	67	38%	40%	S Makro 12
104	111	68	6F	41%	44%	S Makro 13
112	119	70	77	44%	47%	S Makro 14
120	127	78	7F	47%	50%	S Makro 15
128	135	80	87	50%	53%	S Makro 16
136	143	88	8F	53%	56%	S Makro 17
144	151	90	97	56%	59%	S Makro 18
152	159	98	9F	60%	62%	S Makro 19
160	167	A0	A7	63%	65%	S Makro 20
168	175	A8	AF	66%	69%	S Makro 21
176	183	B0	B7	69%	72%	S Makro 22
184	191	B8	BF	72%	75%	S Makro 23
192	199	C0	75%	78%	S Makro	24
200	207	C8	CF	78%	81%	S Makro 25
208	215	D0	782%	84%	S Makro	26
216	223	D8	DF	85%	87%	S Makro 27
224	231	E0	E7	88%	91%	S Makro 28
232	239	E8	EF	91%	94%	S Makro 29
240	247	F0	F7	94%	97%	S Makro 30
248	255	F8	FF	97%	100%	S Random CMY

Steuerkanal 12 - Shutter, Strobe

Decimal Hexad. Percentage S/F Eigenschaft
0	31 00	1F	0%	1%	2%	S	Shutter geschlossen
32	63 20	3F	13%	25%	S	Keine	Funktion (Shutter offen)
64	95 40	5F	25%	37%	F	Strobe-Effekt mit zunehmender Geschwindigkeit
96	127	60 7F	38%	50%	S	Keine	Funktion (Shutter offen)
128	159	80 9F	50%	62%	F	Puls-Effekt in Sequenzen
160	191	A0 BF	63%	75%	S	Keine	Funktion (Shutter offen)
192	223	C0 DF	75%	87%	F	Strobe-Effekt mit zunehmender Geschwindigkeit
224	255	E0 FF		88%	100%	S	Keine Funktion (Shutter offen)

Steuerganal 13 - Dimmerintensität

Decimal Hexad. Percentage S/F Eigenschaft
0	255	00	FF	0%	100%	F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %

Steuergkanal 14 - Stufenloser Zoom

Decimal Hexad. Percentage S/F Eigenschaft
0	255	00	FF	0%	100%	F
Allmähliche Einstellung von Klein bis groß

Steuerkanal 15 - Lampenschaltung, Reset, interne Programme

Decimal Hexad. Percentage S/F Eigenschaft
0	31	00	1F	0%	12%	S Normaler Farbwechsel, Positionssuche über kürzesten Weg
32	63	20	3F	13%	25%	S Farbwechsel an jeder Position, Positionssuche über kürzesten Weg
64	79	40	4F	25%	31% S Lampe an
80	85	50	55	31%	33% S Reset Alle
86	87	56	57	34%	34% S Reset PAN/TILT
88	89	58	59	35%	35% S Reset Farben
90	91	5A	5B	35%	36%	S Keine Funktion
92	93	5C	5D	36%	36%	S Reset Shutter & Dimmer
94	95	5E	5F	37%	37% S Reset Übrige
96	111	60	6F	38%	44%	S Internes Programm 1 (Edit Program Scene 1 - 8)
112	127	70	7F	44%	50%	S Internes Programm 2 (Edit Program Scene 9 - 16)
128	143	80	8F	50%	56%	S Internes Programm 3 (Edit Program Scene 17 - 24)
144	159	90	9F	56%	62%	S Internes Programm 4 (Edit Program Scene 25 - 32)
160	175	A0	AF	63%	69%	S Internes Programm 5 (Edit Program Scene 33 - 40)
176	191	B0	BF	69%	75%	S Internes Programm 6 (Edit Program Scene 41 - 48)
192	207	C0	CF	75%	81%	S Internes Programm 7 (Edit Program Scene 49 - 56)
208	223	D0	DF	82%	87%	S Internes Programm 8 (Edit Program Scene 57 - 64)
224	239	E0	EF	88%	94%	S Lampe aus
240	255	F0	FF	94%	100%	S Musiksteuerung

Steuerganal 16 - Pan-Bewegung mit 16 Bit-Auflösung

Steuerkanal 17 - Tilt-Bewegung mit 16 Bit-Auflösung

Deutsch

Control Board

Das Control Board bietet mehrere Mochlichkeiten: so lessen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchfuhren. Drucken Sie die Mode/Esc-Taste, so dass sich das Display einschlattet. Durch Drehen des Encoders konnen Sie sich im Hauptmenu bewegen. Zur Auswahl des gewünschten Menupunkttes drucken Sie die Enter-Taste. Durch Drehen des Encoders konnen Sie die Auswahl verändern. Bestätigen Sie jeder Änderung durch Drucken der Enter-Taste. Der jeweilige Modus kann durch die Mode/Esc-Taste verlassen werden. Die jeweiligen Funktionen werden im Folgenden beschrieben.

Vorgabewerte grau unterlegt.

	Hauptmenü Untermenü Display Funktion
Function Mode	Set DMX address A001~ AXXX			Einstellen der DMX-Startadresse
	Value display PAN Moving ... DMX-Wert anzeigen
	Set to Slave	Slave 1, Slave 2, Slave 3		Slave-Einstellung
	Auto program Master/Alone Autom. Program Run
	Music control Master/Alone			Musikgesteuerter Program Run
Information	Time information	Individual run time XXXX (hours)		Temporäre Betriebsstunden Gerät
		Total run time XXXX (hours) Betriebsstunden Gerät
		Total lamp on time XXXX (hours) Betriebsstunden Lamp		Lampe
		Lamp off time XXXX (minutes)		Temporäre Betriebsstunden Lampe
		Clear lamp time	ON/OFF	Betriebsstunden der Lampe zürücksetzen
		Total fans clear t. XXXX	(days)	Betriebstage des Lüften seit letzter Reinigung
		Clear fans clear t.	ON/OFF	Betriebsstunden des Lüften zürücksetzen
		Fans clear t. setup	OFF/250 (days)	Einstellung des gewünschten Service-intervals des Lüften
	Temp. info.	Base Temp	XX °C	Betriebstemperatur
		Near lamp Temp	XXX °C	Innentemperatur
	Product info.	Unit model		Typbezeichnung
		Company WEB		Internet
		Company Tel		Telefon
	Software version	Display ... Ver. 1.0 ...		Software Version jeder ICs
Lamp Control	Lamp on or off ON/OFF			Lampenschaltung
	Lamp on by power on	ON/OFF		Lampenschaltung/Inbetriebnahme
	Lamp on via DMX	ON/OFF		Lampe an über DMX
	Lamp off via DMX	ON/OFF		Lampe aus über DMX
	Lamp off if no DMX	OFF, OFF~19M		Lampe aus wenn kein DMX
	Lamp on at temp.	45 °C, 20-79C		Lampe an bei Temp
	Lamp off at temp.	130 °C, 80-139C		Lampe aus bei Temp
Personality	Status settings	Blackout moving	ON/OFF	Blackout bei PAN-/TILT-Bewegung oder Farbwechsel
		Blackout colors ON/OFF
		Addr. via DMX ON/OFF		DMX-Adresse über externen Controller
		Run if no DMX Auto/Music	c/Close/Hold	Auto-Modus wenn kein DMX
		Battery Charge ON/	OFF Akkuaufladung
		PAN reverse ON/OFF		PAN/TILT-Umkehr
		TILT Reverse ON/OFF
		Fine resolution ON/OFF		Umstellung von 16 auf 8 Bit Auflösung
		PAN degree 630/540		PAN-Winkel zwischen 630° und 540° umschaltbar
		Movement feedback ON/OFF		Automatische PAN/TILT Kalibrierung
		Movement speed Movement speed 1 ~ 4		PAN/TILT Geschwindigkeit einstellen
		Mic sensitivity	70%, 0~99%	Mikrofonempfindlichkeit
	Fans Control	Auto fans speed		Lüfterleistung einstellen
		High fans speed
		Low fans speed
	Display settings	Display close time 05 M, 02-59 Display-Abschaltung
		Display intensity	70%, 50~99% Display-Helligkeit
	Initial effect	PAN Moving ...	PAN Moving=XXX ...	Startposition einstellen
	Wireless DMX	Activate WDMX		W-DMX aktivieren
		De-activate WDMX		W-DMX deaktivieren
		Rest WDMX Memory		Empfänger ausloggen
	Reset default ON/OFF			Zurücksetzen auf Werkseinstellungen
Reset function	Reset All			Reset Alle
	Reset PAN/TILT			Reset PAN/TILT
	Reset Colors			Reset Farben und CMY+CTO
	Reset Shutter			Reset Shutter
	Reset Others			Reset Übrige
Effect Adjust	Test channel	PAN Moving ...		Funktionstest der Kanäle
	Lamp adjustment	PAN Moving ...	PAN Moving=XXX ...	Lampenjustierung
	Calibrate values	--Password-- Color wheel ...	Password=XXX Color wheel=XXX	Effektradjustierung; Standardposition Password „050"
User's Mode Set	User mode select	XXXXXX (Band) F, E, S, M, R, User mode A, User mode B, User mode C		Benutzerdefinierte Kanalreihenfolge
	Preset user mode	PAN Moving ...	PAN Mov. = CH01 ...	Preset-Benutzerd.

Deutsch

Edit Program	Select programs	Auto Pro Part 1 Auto Pro Part 2 Auto Pro Part 3	Progr. 1-10 Progr. 1-10 Progr. 1-10	Program 1 Program 2 Program 3	Programmwahl für Auto Programm
	Edit program	Program 1 : Program 10	Program Test Start step End step	("Step XX") Start step=xxx End step=xxx	Testprogramm Programm Auto Run Speichern + los
	Edit scenes	Edit scene 001 : Edit scene 250	Pan,Tilt,... --Scene Time-- Input by outside	Pan=XXX TIME=XX. XS	Speichern + zurück Szenen manuell editieren
	Auto scenes Rec. XX	X~XXX			Automatische Szenenaufzeinung

Function Mode

Einstellen der DMX-Startadresse

Mit dieser Funktion konnen Sie die DMX-Startadresse über das Control Board einstellen.

Wahlen Sie "Set DMX address" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste und stellen Sie die DMX-Adresse durch Drehen des Encoders ein.
- Drucken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

DMX-Wert anzeigen

Mit dieser Funktion lassst sich der DMX-Wert der einzelnen Kanäle anzeigen. Das Display zeigt bzw automatisch den Kanal an, an dem sich ein DMX-Wertändert.

Slave-Einstellung

Mit dieser Funktion konnen Sie das Gerät als Slave-Gerät definieren. Sie haben die Wahl zwischen 3 und mehr insbesondere Slave-Programmen. Weitere Informationen hierzu finden Sie unter „Edit Program“ - „Select Programs“

Automatischer Program Run

Mit dieser Funktion{lsst sich das interne Programm aufrufen. Das gewünschte Programm konnen Sie unter "Select programs" auswahlen. Die Anzahl der Steps konnen Sie unter Edit program" festlegen. Die einzeln Szenen konnen Sie unter Edit scenes" abändern. Mit dieser Funktion lassen sich die Szenen automatisch, d.h. mit der eingestellen Step-Time abspielen. Die Auswahl ALONE" bedeutet Stand AloneModus und "MASTER", dass das Gerät als Master-Gerät definiert wird.

Musiksteuerung

Mit dieser Funktion lasst sich das interne Programm aufrufen. Mit dieser Funktion halten sich die Szenen musikgesteuert abspielen. Die Auswahl „ALONE" bedeutet Stand Alone-Modus und "MASTER", dass das Gerät als Master-Gerät definiert wird.

Information

Time information

Temporäre Betriebsstunden Gerät

Mit dieser Funktion halten sich die temporären Betriebsstunden des Gerätes seit dem Einschalten auslesen. Auf dem Display erscheint “XXXX”, “X” steht für die Anzahl der Stunden. Der Zähler wird beim Abschalten auf 0 zurückgesetzt.

Betriebsstunden Gerät

Mit dieser Funktion setzen sich die Betriebsstunden des Gerätes auslesen. Auf dem Display erscheint "XXXX", "X" liegt für die Anzahl der Stunden.

Deutsch

Betriebsstunden Lampe

Mit dieser Funktion setzen sich die Betriebsstunden der Lampe auslesen. Auf dem Display erscheint "XXXX", "X" liegt für die Anzahl der Stunden.

Temporäre Betriebsstunden (in Minuten) Lampe

Mit dieser Funktion halten sich die Stunden auslesen, in denen das Gerät seit der letzten Lampenzündung lief. Auf dem Display erscheint "XXXX", "X" steht für die Anzahl der Minuten. Der Zähler wird beim Abschalten der Lampe auf 0 zurückgesetzt.

Betriebsstunden der Lampe zusücksetzen

Mit dieser Funktion setzen sich die Betriebsstunden der Lampe zusücksetzen.itte führen Sie diese Funktion nach jedem Lampenwechsel durch.

• Wahlen Sie "Clear lamp time" durch Drehen des Encoders.
• Drehen Sie den Encoder, auf dem Display erscheint "ON" oder "OFF".
• Drücken Sie die Enter-Taste zur Bestätigung.
• Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Betriebstage des Lufters seit letzter Reinigung

Mit dieser Funktion halten sich die Tage auslesen, in denen das Gerät seit der letzten Reinigung des/der Lufters/Anti-Staubfilter lief. Auf dem Display erscheint "XXXX", "X" steht für die Anzahl der Tage.

Betriebsstunden des Lufters zurücksetzen

Mit dieser Funktion setzen sich die Betriebsstunden (in Tagen) des Lufters zurücksetzen.itte fuhren Sie.
diese Funktion nach jeder Reinigung des/der Lufters/Anti-Staubfilter durch.

Wahlen Sie "Clear fans clear t." durch Drehen des Encoders.
- Drehen Sie den Encoder, auf dem Display erscheint "ON" oder "OFF".
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Einstellung des gewünschten Serviceintervals des Lufters

Mit dieser Funktion konnen Sie das gewünschte Serviceinterval für die Reinigung des/der Lufters/Anti-Staubfilter einstellen. Sie haben die Wahl zwischen OFF und 250 Tagen. Wir empfehlen, den/die Lufter/Anti-Staubfilter alle 90 Tage zu reinigen.

• Wahlen Sie "Fans clear t. setup" durch Drehen des Encoders.
• Drücken Sie die Enter-Taste, auf dem Display erscheint "OFF".
• Drehen Sie den Encoder um die gewünschte Anzahl an Tagen einzustellen oder zur Auswahl von "OFF" wenn nicht.
• Drücken Sie die Enter-Taste zur Bestätigung.
• Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Temp.info.

Betriebstemperatur

Temperaturangabe im Inneren der Projektorbase (nahe LCD-Display) in Grad Celsius.

Innentemperatur

Temperaturangabe im Inneren des Projektorkopfes (nahe CMY-Filter) in Grad Celsius.

Product info.

In this menu konnen Sie die Angaben zur Typbezeichnung, Internet und Telefon auslesen.

Software version

Mit dieser Funktion lassst sich die Software-Version des Gerätes auslesen.

• Wahlen Sie "Software version" durch Drehen des Encoders.
• Drücken Sie die Enter-Taste, auf dem Display entscheidt "V-X.X", "X.X" stehen für die Versionsnummer, z. B. "V-1.0", "V-2.6" etc.
• Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Deutsch

Lamp Control

Lampenschaltung

Mit dieser Funktion lassst sich die Lampe über das Control Board an- oder abschalten.

Wahlen Sie "Lamp on or off" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste, auf dem Display entscheid “ON” oder “OFF”.
- Drehen Sie den Encoder zur Auswahl von "ON" um die Lampe anzuschalten, oder "OFF" um sie abzuschalten.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Lampenschaltung bei Inbetriebnahme

Mit dieser Funktion kann das Gerät so programmiert werden, dass die Lampe automatisch zündet, sobald Sie das Gerät in Betrieb genommen wird. Wenn die Lampe automatisch gezündet werden soll, wahlen Sie über den Encoder "ON" aus oder "OFF", wenn die Lampe ausgeschaltet sein soll.

Lampe an über DMX

Mit dieser Funktion kann das Gerät so programmiert werden, dass sich die Lampe über den externen Controller anschalten lasst (DMX-Kanal 15, Wert 64-79). Wahlen Sie über den Encoder "ON" wenn Sie diese Funktion aktivieren möhen – oder "OFF" wenn nicht.

Lampe aus über DMX

Mit dieser Funktion kann das Gerät so programmiert werden, dass sich die Lampe über den externen Controller ausschaltenläst (DMX-Kanal 15, Wert 224-239). Wahlen Sie über den Encoder "ON" wenn Sie diese Funktion aktivieren möchten - oder "OFF" wenn nicht.

Lampe aus wenn kein DMX

Mit dieser Funktion kann das Gerät so programmiert werden, dass die Lampe automatisch abgeschaltet wird, wenn kein DMX-Signal anliegt.

Lampe an bei Temperatur

Mit dieser Funktion kann eingestellt werden, wenn die Lampe nach einer automatischen Abschaltung wieder zündet. Drehen Sie den Encoder zur Auswahr der gewünschten Temperatur zwischen 20^ und 79 Celsius.

Lampe aus bei Temperatur

Mit dieser Funktion kann das Gerät so programmiert werden, dass die Lampe automatisch abgeschelt wird, wenn eine bestimmte Innentemperatur erreicht wird. Drehen Sie den Encoder zur Auswahr der maximalen Innentemperatur zwischen 80^ C und 139 C. Die normale Betriebstemperatur solle unter 90^ C liegen. 90 C Innentemperatur und mehr sind bereits als kritisch zu bewerten und sollenen zur Abschaltung der Lampe führen.itte beachten Sie, dass die Umgebungstemperatur niemals über 45 C liegen sollte, damit eine ausreichende Kuhlung gewährleistet ist.

Personality

Status settings

Blackout bei PAN-/TILT-Bewegung

Mit dieser Funktion konnen Sie die DMX-Funktion Blackout bei Pan-/Tilt-Bewegung (DMX-Kanal 3, Werte 226-235) ein- bzw. ausschalten.

Blackout bei Farbwechsel

Mit dieser Funktion konnen Sie die DMX-Funktion Blackout bei Farbwechsel (DMX-Kanal 3, Werte 236-245) ein-bzw. ausschalten.

DMX-Adresse über externen Controller

Mit dieser Funktion konnen Sie die DMX-Startadresse über einen externen Controller einstellen.

Wahlen Sie "Addr. via DMX" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "ON" oder "OFF".
- Drehen Sie den Encoder zur Auswahl von "ON" wenn Sie diese Funktion aktivieren möchten - oder zur Auswahl von "OFF" wenn nicht.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.
- Stellen Sie jetzt am Controller den DMX-Wert von Kanal 1 auf "7".

Deutsch

• Stellen Sie den DMX-Wert von Kanal 2 auf "7" oder "8". In der Einstellung "7" können Sie die Startadresse zwischen 1 und 255 einstellen. In der Einstellung "8" können Sie die Startadresse zwischen 256 und 511 einstellen.
• Stellen Sie den DMX-Wert von Kanal 3 auf die gewünschte Startadresse. Wenn Sie z. B. die Startadresse 57 einstehen möchten, stellen Sie Kanal 1 auf "7", Kanal 2 auf "7" und Kanal 3 auf "57". Wenn Sie die Startadresse 420 einstehen möchten, stellen Sie Kanal 1 auf "7", Kanal 2 auf "8" und Kanal 3 auf "164" (256+164=420).
  Warten Sie ca. 20 Sekunden und das Gerät führt einen Reset durch. Danach ist die neue Startadresse eingestellt.

Auto-Modus wenn kein DMX

Mit der Funktion "Run if no DMX"我会 sometimes have to wait for the first time when I'm in a DMX-Signal empfangen wird.

Wahlen Sie "Close, Hold, Auto oder Music if no DMX" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste, auf dem Display entscheid “ON” oder “OFF”.
- Drehen Sie den Encoder zur Auswahr von "ON" wenn Sie diese Funktion aktivieren möchten, oder "OFF" um sie abzuschalten.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Close wenn kein DMX

Mit dieser Funktion lassst sich der Shutter schlieben und das Gerät fahr in die Mittelstellung zusück, wenn kein DMX-Signal empfangen wird. Dies entspricht Auto if no DMX = OFF und Music if no DMX = OFF.

Hold wenn kein DMX

Mit dieser Funktion bleibt das Gerät im zuletzt empfangenen DMX-Programm, wenn kein DMX-Signal empfangen wird.

Automatischer Program Run wenn kein DMX

Mit der Funktion "Auto if no DMX" lässt sich das interne Programm aufrufen, wenn kein DMX-Signal empfangen wird.

Musiksteuerung wenn kein DMX

Mit der Funktion "Music if no DMX" lassst sich das interne Programm musikgesteuert aufrufen, wenn kein DMX-Signal empfangen wird.

Akkuafladung

Mit dieser Funktion kann der im Control Board verbaute Akku aufgeladen werden. Ein ständiges Aufladen verkurzt die Lebensdauer von Akkus erheblich. Wir empfehlen ihren daher, den Akku nur bei Bedarf aufzuladen.itte stellen Sie fur den Aufladevorgang die Option auf ON.

PAN-Umkehr

Mit dieser Funktion{lssst sich die PAN-Bewegung umkehren.

TILT-Umkehr

Mit dieser Funktion{lssst sich die TILT-Bewegung umkehren.

Umstellung von 16 auf 8 Bit Auflösung

Mit dieser Funktion{lssst sich das Gerät von 16 Bit auf 8 Bit Auflösung umstellen.

Wahlen Sie "Fine resolution" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste, auf dem Display entscheidet "ON" oder "OFF".
- Drehen Sie den Encoder zur Auswahl von "ON" um 16 Bit einzustellen, oder "OFF" um 8 Bit einzustellen.

Die Kanäle PAN Fine und TILT Fine werden deaktiviert.

• Drücken Sie die Enter-Taste zur Bestätigung.
• Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

PAN-Winkel zwischen 630^ und 540^ umschalten

Mit dieser Funktion lassst sich der PAN-Winkel einstellen.

Wahlen Sie "Pan degree" durch Drehen des Encoders.
- Drucken Sie die Enter-Taste, auf dem Display erscheint "630".
- Drehen Sie den Encoder, um "630" oder "540" auszuwahlen.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenü zurückzukehren.

Deutsch

Automatische PAN/TILT Kalibrierung

Mit dieser Funktion setzen sich die PAN- und TILT-Bewegung auf die korrekten Ausgangspositionen kalibrieren.

PAN/TILT Geschwindigkeit einstellen

Mit dieser Funktion konnen Sie die PAN/TILT Geschwindigkeit definieren. Sie haben die Wahl zwischen 4 und 6 unterlichenden Modi.

Mikrofonempfindlichkeit

Mit dieser Funktion{lsst sich die Mikrofonempfindlichkeit zwischen 0% und 99% einstellen.

Wahlen Sie "Mic sensitivity" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste, auf dem Display erscheint "70%"
- Drehen Sie den Encoder, um die gewünschte Empfindlichkeit einzustellen.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Lüfterleistung einstellen

Mit dieser Funktion lasst sich das Lüfterergebläse einstellen.

Display settings

Display-Abschaltung

Mit dieser Funktion lassst sich das Display nach zwei bis 59 Minuten abschalten. Drehen Sie den Encoder zur Auswahl der gewünschten Abschaltzeit.

Display-Helligkeit

Mit dieser Funktion können Sie die Display-Helligkeit zwischen 50% und 99% einstellen.

Startposition einstellen

Mit dieser Funktion konnen Sie einstellen, mit welchem Wert der entsprechende Kanal starten soll.

Wireless DMX

Dieser Projektor ist ab Werk für drahtlose DMX-Übertragung (W-DMX) eingerichtet. Mit der Funktion "Deactivate WDMX" können Sie W-DMX deaktivieren. Mit der Funktion "Rest" können Sie das Gerät am Drahtlos-Sender ausloggen.

Reset function

Mit dieser Funktion lassst sich über das Control Board ein Reset durchführren. Dabei können Sie über den Encoder die verschiedene Reset-Funktionen auswahlen.

Zurücksetzen auf Werkseinstellungen

Mit dieser Funktion lassst sich das Gerät auf die Werkseinstellungen zurück setzen. Alle Einstellungen werden auf ihren Vorgabewert (grau unterlegt) zurück gesetzt. Evtl. abgespeicherte Szenen gehen verloren.

Effect Adjust

Funktionstest der Kanäle

Mit dieser Funktion{lssst sich jeder einzeln Kanal auf seine (korrekte) Funktion uberprüfen.

Lampenjustierung

Mit dieser Funktion lassst sich die Lampe leichter justieren. Sobald diese Funktion aktiv ist, werden alle Effekte abgescheltet, der Shutter geöffnet und die Dimmer-Intensität wird auf 100 % gesetzt. Über die einzelnen Funktionen können Sie den Lichtstrahl auf einer ebenen Oberfläche zentrieren und die Feinjustierung vornehmen.

Effektradjustierung

Mit dieser Funktion halten sich die Effekträder auf die korrekten Ausgangspositionen kalibrieren. Das Password für diese Funktion ist „050".

Deutsch

Users mode set

Benutzerdefinierte Kanalreihenfolge

Mit dieser Funktion{lassen sich benutzerdefinierte Kanalreihenfolgen abspeichern.

Preset-Benutzerdefinition

Mit dieser Funktion{lsst sich Preset-Benutzerdefinition der Kanalreihenfolge abspeichern.

Edit Program

Programmwahl für Auto Programm

Mit dieser Funktion lassst sich das Programm festlegen, das dann im Run aufgerufen wird.

Programm editieren

Mit dieser Funktion setzen sich die internen Programme editieren.

Szenen editieren

Mit dieser Funktion setzen sich die Szenen der internen Programme editieren.

Szenen automatisch aufzeichnen

Das Gerät verfügbar über einen internen DMX-Recorder, mit dem sich programmierte Szenen aus dem DMX-Controller auf das Gerät übertragen halten. Stellen Sie die gewünschten Szenen-Nummern über den Encoder ein (von - bis). Wenn Sie nun die Szenen auf Ihr Controller aufrufen, werden diese automatisch auf das Gerät übertragen.

Exkurs:

Ein Mastergerät kann 3 verschiedene Datengruppen zu den Slavegeräten senden. Das bedeutet, dass ein Mastergerät 3 verschiedene Slaveeinheiten starten kann, in welchen 3 entsprechiche Programme ablaufen. Die Mastereinheit sendet die 3 Programmteile in Schleife.

Das Slavegerät empfängt die Daten vom Mastergerät nach der Gruppe, in die das Slavegerät eingeordnet wurde. Ist z.B. ein Slavegerät im Menu „Set to Slave" auf „Slave 1" eingestellt wird das „Auto Program Part 1" vom Master gesendet und vom Slave empfangen. Ist „Slave 2" eingestellt, empfängt es das „Auto Program Part 2".

Zum Starten eines Auto Programmes gehen Sieitte wie folgt vor:

1.Slave-Einstellung
- Wahlen Sie "Function Mode" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Wahlen Sie "Set to slave" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drehen Sie den Encoder, um "Slave 1" oder "Slave 2" oder "Slave 3" einzustellen.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

1. Automatischer Program Run

2. Wahlen Sie "Function Mode" durch Drehen des Encoders.

3. Drücken Sie die Enter-Taste zur Bestätigung.
4. Wahlen Sie "Auto Programm" durch Drehen des Encoders.
5. Drücken Sie die Enter-Taste zur Bestätigung.
6. Drehen Sie den Encoder, um "Master" oder "Alone" auszuwahlen. "ALONE" bedeutet Stand Alone-Modus und "MASTER", dass das Gerät als Master-Gerät definiert wird.
7. Drücken Sie die Enter-Taste zur Bestätigung.
8. Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Deutsch

3. Programmwahl für Auto Pro Part

Wahlen Sie "Edit program" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste zur Bestätigung.
Wahlen Sie "Select programs" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drehen Sie den Encoder, um "Auto Pro Part 1" oder "Auto Pro Part 2" oder "Auto Pro Part 3" einzustellen, und damit die Auswahr welches Slave Programm gesendet werden soll. Die Auswahr „Part 1" bedeutet, dass die Slave-Einheit das gleiche Programm wie die Master-Einheiten durchlaufen wird.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

4. Programmwahl für Edit Programm

Wahlen Sie "Edit program" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste zur Bestätigung.
Wahlen Sie "Edit program" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drehen Sie den Encoder, um das gewünschte spezifischen Programm einzustellen. Mit dieser Funktionlassen sich spezifische Szenen in ein spezifisches Programm editieren.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

5. Automatische Szenenaufzeinung

Wahlen Sie "Edit program" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste zur Bestätigung.
Wahlen Sie "Edit scenes" durch Drehen des Encoders.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drehen Sie den Encoder, um die gewünschten Szenennummern einzustellen. Es konnen maximal 250 Szenen programmiert werden.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drehen Sie den Encoder, um den gewünschten Wert einzustellen.
- Drücken Sie die Enter-Taste zur Bestätigung.
- Drücken Sie die Mode/Esc-Taste, um zum Hauptmenu zurückzukehren.

Beispiel:

Programm 2 enthalt die Szenen: 10, 11, 12, 13;

Programm 4 enthalt die Szenen: 8, 9, 10 und

Programm 6 enthalt die Szenen: 12, 13, 14, 15, 16

Auto Pro Part 1 ist Programm 2;

Auto Pro Part 2 ist Programm 3;

Auto Pro Part 3 ist Programm 6

Die 3 Slave-Gruppen durchlaufen das Auto Programm in bestimmten Zeitabschnitten, wie die folgende Abbildung zeigt:

Part 1:

Part 2:

Part 3:

Fehlermeldungen

Wenn Sie das Gerä einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display eine Fehlermeldung erscheint, gibt es Fehler an einem oder mehreren Kanälen. Die Fehlermeldung steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position.

Wenn auf dem Display z. B. "COLOR Wheel" erscheint, bedeutet dies einen Fehler an Farbrad. Gibt es gleichzeitig einen Fehler an mehreren Kanälen, blinken die Fehlermeldungen 5 Mal im Display, danach führt das Gerä einen Reset durch. Wenn die Fehlermeldungen nach dem Reset noch dreimal erschieren, wird das Gerät prufen ob mehr als 3 Fehler vorliegen. Wenn 3 Fehlermeldungen oder mehr vorliegen, arbeitet das Gerät nicht mehr fehlerfrei, wenn weniger als 3 Fehlermeldungen vorliegen arbeiten nur die Kanäle mit den Fehlern nicht fehlerfrei.

Die entsprechende Fehlermeldung erscheint, wenn nach dem Reset magnetisch-indizierte Fehlfunktionen an dem entsprechenden Kanalfeature vorliegen (Photodiode defekt oder der Magnet fehl) oder der Steppermotor defekt ist (oder dessen Treiber auf der Hauptplatine). Dabei befindet sich das entsprechende Kanalfeature nach dem Reset nicht in der Vorgabeposition.

Die verschiedenen Fehlermeldungen sind:

PAN Moving Magenta COLOR

TILT Moving Yellow COLOR

COLOR Wheel 1 CTO COLOR

COLOR Wheel 2 Strobe

Cyan COLOR Stepless zoom

REINIGUNG UND WARTUNG

Der Unternehmer hat davon zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

Der Unternehmer hat davon zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

Dabei muss unter anderem auf folgende Punkte entsprechet werden:

1) Alle Schrauben, mit denen das Gerät oder Geräteile montiert sind, müssen fest sitzen und darüber nicht korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse))dürfen keine Verformungen sightbar sein.
3) Mechanisch bewegte Teile wie Achsen, Osen u. Ä. dürfen keinerlei Verschleibspuren zeigen (z.B. Materialabrieb oder Beschädigungen) und dürfen sich nicht unwuchting drehen.
4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben.

LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät solle regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

ACHTUNG! Die Linse muss gewechselt werden, wenn diese sightbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer!

Deutsch

Die Fresnell-Linse sollte wochentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. Den Lüfter monatlich reinigen.

Der PHW-1200E verfügbar im Projektorkopf über zwei Staubschutzfilter. Diese müssen alle 6 Monate gereinigt werden, um eine gute Luftzirkulation zu gewährleisten.

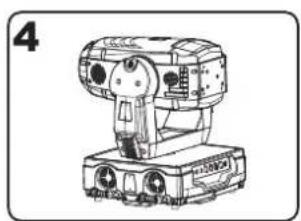

Vorgehensweise:

Schritt 1: Losen Sie die Befestigungsschrauben der Gehäuseabdeckung.
Schritt 2: Entfernen Sie die Gehäuseabdeckung.
Schritt 3: Entfernen Sie den Staubschutzfilter und reinigen Sieihn.
Schritt 4: Setzen Sie den Staubschutzfilter wieder ein.
Schritt 5: Setzen Sie die Gehäuseabdeckung wieder auf undziehen Sie die Schrauben fest.

Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben!

Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer Luftbürste.

Die dichroitischen Farbfilter sollen den monatlich gereinigt werden.

Damit die Lager der rotierenden Teile gut Funktionieren, mussen sie ca. alle 6 Monate geschmiert werden. Zum Olen ist eine Spritze mit einer feinen Nadel zu benutzen. Die Ölmenge darf nicht übermöig sein, um zu vermeiden, dass das Öl während des Rotierens auslauft.

Im Geräteinneren befinden sich außer der Lampe und der Sicherung keine zu wartenden Teile. Wartungs-und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Bitte beachten Sie auch die Hinweise unter "Lampeninstallation/Lampenwechsel".

Sicherungswechsel

Beim Ausfall der Lampe kann die Feinsicherung des Gerätes durchbrennen. Wenn die Feinsicherung des Gerätes defekt ist, damit diese nur durch eine Sicherung gleichen Typs ersetzt werden.

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorphensweise:

Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher aus dem Gehäuse (gegen den Uhrzeigersinn).
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.

Sollten einmal Ersatzteile bereits werden, verwenden Sieitte nur Originalersatzteile.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.

Sollten Sie noch weitere Fragen haben, steht Ihnen ihr Fachhändler jederzeit kein zur Verflugung.

TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 1400 W
DMX-Steuerkanäe: 17
DMX 512-Anschluss: 5-pol. und 3-pol. XLR
Blitzrate: 13 Hz
Farbsystem: CMY-Farbmischung
Farbrad 1: 2 dichroitische, Korrekturfilter	CTB, UV-Filter + weiß
Farbrad 2: 4 dichroitische + weiß
Max. Schwenkbewegung (Pan) 630°: in 3,5 s
Max. Kippbewegung (Tilt) 265°: in 2,5 s
Länge der Grundfläche (mit Griffen): 535 mm
Breite der Aufhängung: 540 mm
Höhe (Kopf horizontal): 620 mm
Gewicht (netto): 48,5 kg
Maximale Umgebungstemperatur Ta: 45 °C
Maximale Leuchtentemperatur im Beharrungszustand TB:	140 °C
Mindestabstand zu enflammbaren Oberflächen:	0,5 m
Mindestabstand zum angestrahlten Projekt:	1 m
Sicherung:	F 15 A, 250 V + F 2 A, 250 V
Zubeñor:
PHILIPS MSR 1200SA/DE GOLD SFC 10-4 750h	Best.-Nr. 89313015
FUTURELIGHT CP-240 Controller	Best.-Nr. 51834265
FUTURELIGHT CP-256/64 Controller 16bit	Best.-Nr. 51834288
FUTURELIGHT CP-512/64 Controller 16bit	Best.-Nr. 51834295
Wizard-512 USB DMX-Software + Interface	Best.-Nr. 51860102
Wizard-1024 USB DMX-Software + Interface	Best.-Nr. 51860110
FUTURELIGHT UDB 1 USB Update Box	Best.-Nr. 51836901
Transportcase für 1x PHS-1200 m.Rollbrett	Best.-Nr. 51836869
FUTURELIGHT DES-3 Abschlussstecker 3-pol	Best.-Nr. 51834001

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 06.08.2007 ©

USER MANUAL

Futurelight

PHW-1200E Pro-Head-Wash
