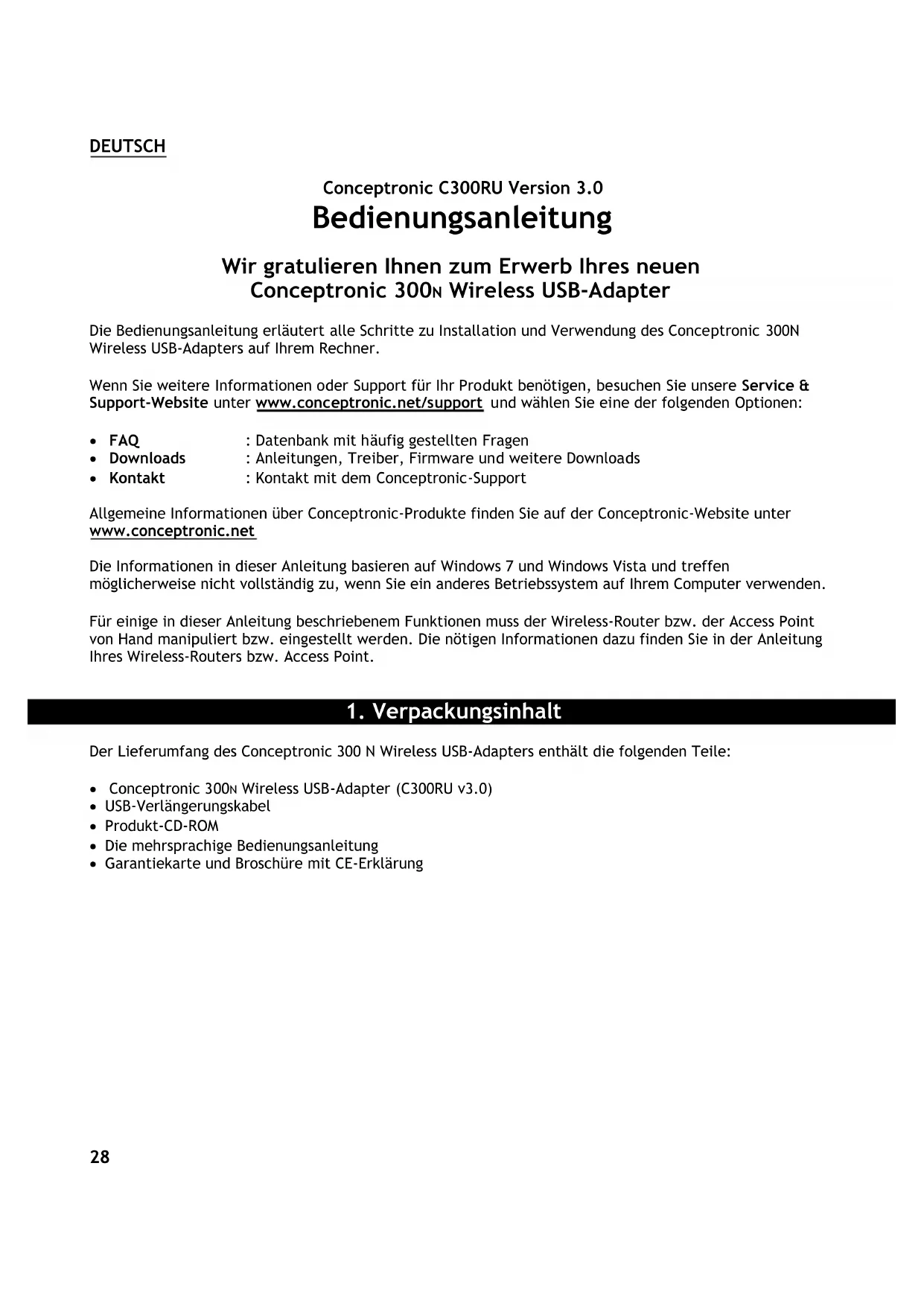

BEDIENUNGSANLEITUNG C300RU V3 CONCEPTRONIC

Wir gratulieren Ihnen zum Erwerb Ihr's neuen Conceptronic 300N Wireless USB-Adapter

Die Bedienungsanleitung erläutert alle Schritte zu Installation und Verwendung des Conceptronic 300N Wireless USB-Adapters auf Ihrm Rechner.

Wenn Sie weitere Informationen oder Support für Ihr Produkt benötigen, besuchen Sie unsere Service & Support-Website unter www.conceptronic.net/support und wahren Sie eine der folgenden Optionen:

• FAQ: Datenbank mit früiggestelltten Fragen
• Downloads : Anleitungen, Treiber, Firmware und weitere Downloads
• Kontakt : Kontakt mit dem Conceptronic-Support

Allgemeine Informationen über Conceptronic-Produkte finden Sie auf der Conceptronic-Website unter www.conceptronic.net

Die Informationen in dieser Anleitung basieren auf Windows 7 und Windows Vista und treffen möglicherweise nicht vollständig zu, wenn Sie ein anderes Betriebssystem auf Ihr Computer verwenden.

Für einige in dieser Anleitung beschrieben Funktionen muss der Wireless-Router bzw. der Access Point von Hand manipuliert bzw. eingestellt werden. Die notigen Informationen dazu finden Sie in der Anleitung Ihres Wireless-Routers bzw. Access Point.

1. Verpackungsinhalt

Der Lieferumfang des Conceptronic 300 N Wireless USB-Adapters enthalt die folgenden Teile:

• Conceptronic 300N Wireless USB-Adapter (C300RU v3.0)
• USB-Verlängerungskabel
• Produkt-CD-ROM
  Die mehrsprachige Bedienungsanleitung
• Garantiekarte und Broschüre mit CE-Erklärung

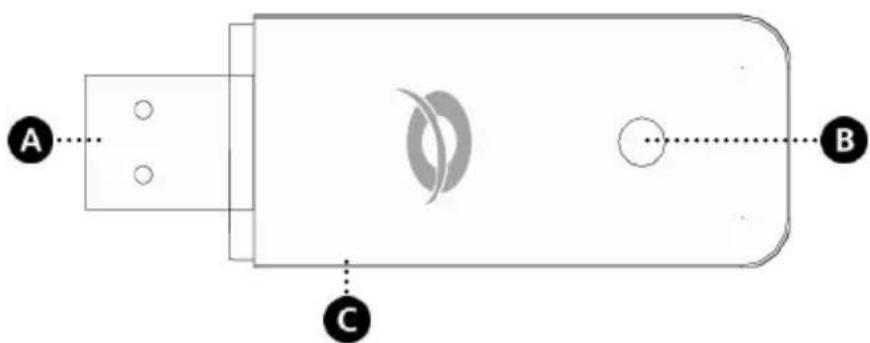

2. Erläuterungen zum C300RU

Nr. Beschreibung Status Status-Erklärung

A. USB-Stecker Schlieben Sie den C300RU an ihren Rechner an.
B. Aktivitäts-LED Aus Der Adapter ist an kein Netzwerk angeschlossen. Blinkend Der Adapter ist an ein Netzwerk angeschlossen und sendet oder empfängt Daten.
C. WPS-Taste - Zum Start der WPS-Funktion drucken.

3. Installation der Hardware

Vor Installation von Treiber und Software müssen Sie den 300N Wireless USB-Adapter an den Rechner anschließen.

Schalten Sie den Rechner ein.
- Stecken Sie den 300N Wireless USB-Adapter in einen freien USB-Anschluss des Rechners.

Der Rechner erkennt die neue Hardware und öffnet den, Hardware-Assistenten'.
- Ignorieren Sie den Assistant oder schlieben Sieihn, indem Sie auf „Abbrechen" klichen.

Sie konnen jetzt mit der Installation von Treiber und Software fortfahren, die in Kapitel 4 beschrieben ist.

Hinweis:

Auf Rechnern unter Windows 7 können die Schritte von Kapitel 4 übersprungen werden, da Windows 7 die benötigten nativen Treiber automatisch installiert. Wenn diese nativen Treiber verwendet werden, sind jedoch die WPS-Funktionen und das Konfigurationsprogramm Conceptronic Wireless Network Config Utility nicht verfügbar. Wenn Sie Kapitel 4 überspringen wollen, können Sie auch die Abschnittte Kapitel 5.1 bis 5.4 auslassen und direkt zu Kapitel 5.5 weitergeben.

4. Installation von Treiber und Software

Sobald der 300N Wireless USB Adapter an ihren Computer angeschlossen ist, können Sie die Conceptronic Treiber und Software installieren.

A. Legen Sie die CD-ROM in das optische Laufwerk Ihr's Computers ein. Die Autplay-Option sollte automatisch starten. Klichen Sie auf „Autorun.exe ausführren“, um das Autorun-MENU zu starten. Hinweis: Wenn die Autplay-Option nicht angezeigt wird, konnen Sie das Autorun-MENU starten, indem Sie zum „Arbeitsplatz" navigieren und auf Ihr optisches Laufwerk doppelklichen.

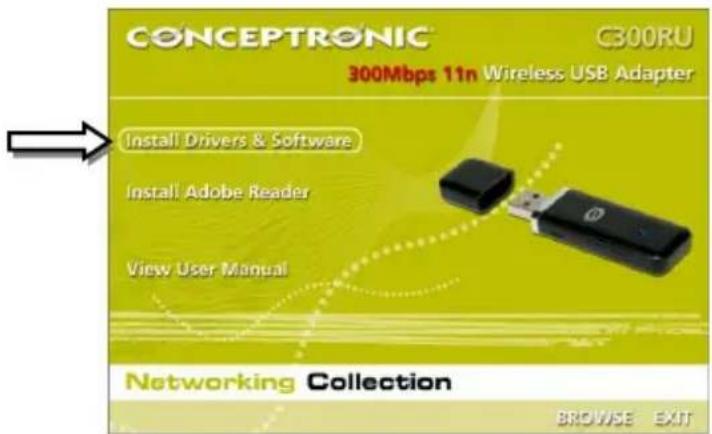

B. Wahlen Sie im Autorun-Menu die Option „Install Drivers & Software [Treiber und Software installieren]". Es erscheint der Installationsassistent.

Hinweis: Mochlicherweise wird eine „User Account Control [Benutzerkontenkontrolle]“- Warnmeldung angezeigt, die Sie akzeptieren müssen, indem Sie auf „Yes [Ja]" klichen.

C. Akzeptieren Sie die Lizenzvereinbarung, indem Sie „I Agree... [Akzeptieren]" auswahlen und klichen Sie auf „Next [Weiter]".
D. Wahlen Sie "Install driver and Conceptronic Wireless Network Configuration Utility [Treiber und Conceptronic Drahtlosnetzwerk-Hilfsprogramm installieren]" aus, wenn Sie die Conceptronic Software verwenden möchten, "Install drivers only [Nur Treiber installieren]", wenn Sie das Standard-Windows-Hilfsprogramm für die Drahtloskonfiguration verwenden möchten. Klicken Sie auf „Next [Weiter]".

Hinweis: Wenn Sie Windows XP haben und sowohl die Treiber als auch das Hilfsprogramm installieren möchten, werden Sie gefragt, welche Konfigurationstool Sie verwenden möchten. Wahlen Sie „Conceptronic Configuration Tool [Conceptronic Konfigurationstool]" und klichen Sie auf "Next [Weiter]".

E. Klichen Sie auf „Install [Installieren]”, um die Treiber und die Software zu installieren. Die Treiber und die Software (falls ausgewählt) werden auf Ihr Computer installiert.
F. Wenn die Installation abgeschlossen ist, klichen Sie auf „Finish [Fertigstellen]", um den Installationsassistenten zu schreiben.
G. Das Conceptronic Hilfsprogramm für die Drahtlosnetzwerkkonfiguration wird geöffnet, wenn Sie ausgewählten haben, dass Sie die Treiber und die Software installieren möhen.

Hinweis: Wir empfehlen Ihnen, ihren Computer neu zu starten, nach dem die Installation der neuen Hardware abgeschlossen ist.

Sie konnen jetzt weitergehen zu Kapitel 5, in dem erklär wird, wie eine Verbindung zu einem Drahtlosnetzwerk hergestellt wird.

5. Verbindung mit einem Drahtlosnetz aufbauen

In this sem Kapitel wird beschreiben, wie mit dem 300N Wireless USB-Adapter und der Conceptronic Wireless Network Config Utility eine Verbindung zu einem Drahtlosnetz aufgebaut wird.

Hinweis: Wenn Sie die nativen Treiber von Windows 7 verwenden oder bei der Installation von Treiber und Software die Option „Install drivers only [Nur Treiber installmenten]" gewählt haben, sind WPS-Funktionen und Conceptronic Wireless Network Config Utility nicht verfügbar. Daher können Sie Kapitel 5.1 bis 5.4 überspringen. Gehen Sie weiter zu Kapitel 5.5, um zu lernen, wie Sie eine Verbindung mit einem Drahtlosnetz aufbauen.

5.1 Die Conceptronic Wireless Network Config Utility

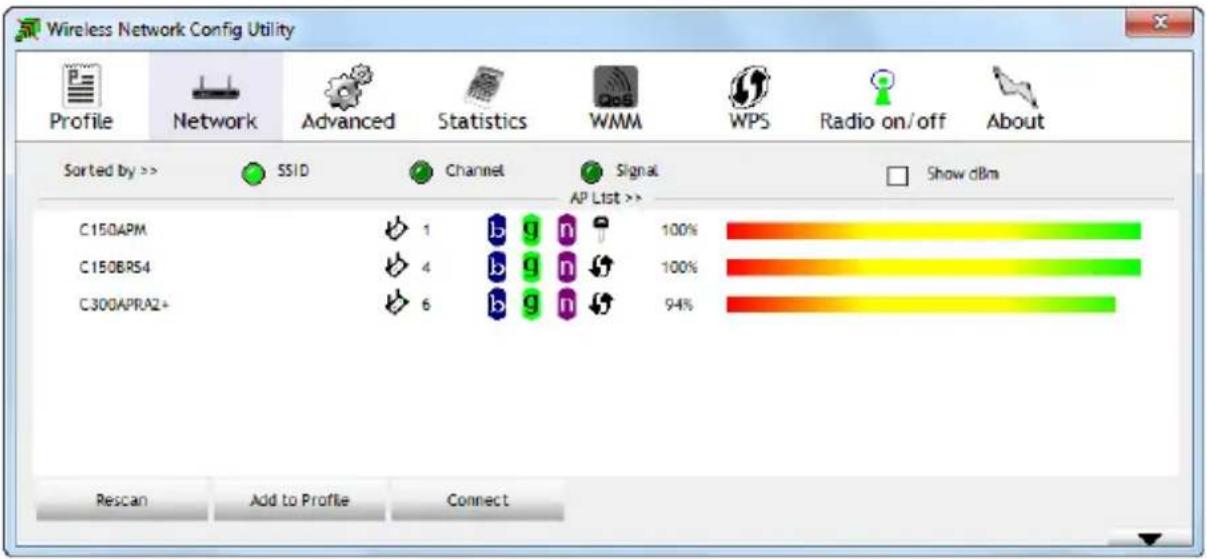

Nach Abschluss der Installation von Treiber und Software wird die Conceptronic Wireless Network Config Utility (das Verbindungsprogramm) auf dem Bildschirm geöffnet, in der die Drahtlosnetze in ihrer Umgebung angezeigt werden:

Wenn das Programm nicht angezeigt wird, doppelklicken Sie auf das Symbol des Verbindungsprogramms in der Systemablage:

Die Verbinden zu dem gewünschten Drahtlosnetz kann auf zwei verschiedene Wege hergestellt werden: Automatisch mit WPS (Wi-Fi Protected Setup) oder von Hand mit dem Verbindungsprogramm.

DEUTSCH

5.2 Automatischer Verbindungsaufbau mit der virtuellen WPS-Schaltfläche

Der Conceptronic 300N Wireless USB-Adapter unterstützt WPS (Wi-Fi Protected Setup). WPS ist ein Standard zur einfen Sicherung von Drahtlosnetzen. Mit WPS können Sie Ihr Drahtlosnetz mit weniger, einfen Schritten schützen, ohne dass Sie dazu Kenntnisse über Verschlussungmethoden zu besitzen brauchen.

Hinweis: Damit Sie die WPS-Option vom 300N Wireless USB-Adapter verwenden können, muss Ihr Router bzw. Access Point ebenfalls WPS Unterstützung.

Gehen Sie in dem Programm zur Seite „WPS".
- Starten Sie die WPS-Konfiguration auf dem Router bzw. dem Access Point, indem Sie die WPS-Taste an dem Gerät bzw. den Soft-Button auf dem Web Interface des Geräts drücken.
- Drücken Sie die WPS-Taste am 300N Wireless USB-Adapter (siehe Kapitel 2 zur Position der WPS-Taste) oder die virtuelle WPS-Schaltfläche (Name: „PBC") in dem Programm.

Das Verbindungsprogramm wird mit Betätigung der virtuellen WPS-Schaltfläche gestartet und beginnnt mit dem Aufbau einer Verbindung mit dem gewünschten Drahtlosnetz. Wenn das Hauptfenster des Verbindungsprogramms auf dem Bildschirm angezeigt wird, erkennen Sie die WPS-Aktivität an der Unterseite des Fensters:

Wenn die Authentifizierung mit der WPS-Schaltfläche erfolgreich abgeschlossen wurde, wird die Meldung „Get WPS profile successfully" kurz angezeigt.

• Wahlen Sie das neu erstellte WPS-Profil aus der 'WPS Profile List' und klichen Sie auf „Connect [Verbinden]", um die drahtlose Verbindung herzustellen.

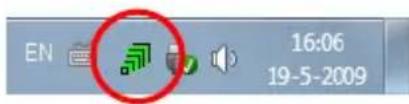

Sie sind jetzt mit dem gewünschten Drahtlosnetz verbunden. Die Qualität der Verbindung (Signalstarke) wird in der Systemablage angezeigt:

5.3 Automatisches Verbunden mit der Funktion WPS Pin Code

Wenn der Router bzw. Access Point WPS Unterstützung, aber keine virtuelle Schaltfläche hat, können Sie eine WPS-Verbindung mit der Pin-Code-Funktion anlagen.

Hinweis: Der drahtlose Router bzw. Access Point Anforderungen muss die WPS-Pin-Code-Funktion im Web Interface unterstützen, damit die Funktion verwendet werden kann.

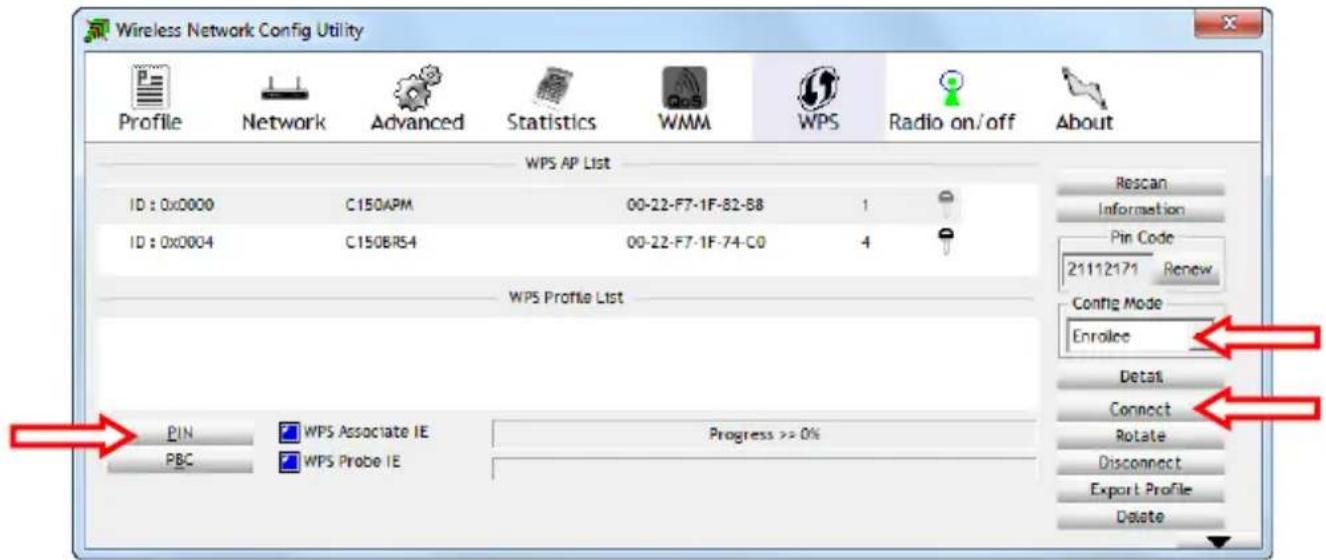

Das Verbindungsprogramm kann im Modus „Enrollee" oder „Registrar" arbeiten:

• Wird „Enrollee" ausgewählt, erzeugt das Verbindungsprogramm einen Pin Code, den Sie in die WPS-Konfiguration des Routers bzw. Access Point eingeben müssen.
• Wenn der Modus „Registrar" gewählt wird, können Sie einen Pin Code in das Verbindungsprogramm eingeben. Diese Modus muss gewählt werden, wenn der Router bzw. Access Point einen Pin Code enthalt, der für die drahtlose Verbindung verwendet werden muss.

• Aktivieren Sie die WPS Pin Code Funktion an dem Router bzw. Access Point.
• Wahlen Sie entsprechend den obigen Angaben den passenden „Config Mode [Konfigurationsmodus]" im Verbindungsprogramm.
• Klichen Sie auf die Schaltfläche „Pin" im Verbindungsprogramm.

Die WPS-Aktivität wird an der Unterseite des Fensters angezeigt:

Wenn die Authentifizierung fur den WPS Pin Code erfolgreich abgeschlossen wurde, wird die Meldung „PIN - Get WPS profile successfully" kurz angezeigt.

• Wahlen Sie das neu erstellte WPS-Profil aus der „WPS Profile List' und klichen Sie auf „Connect [Verbinden]", um die drahtlose Verbindung herzustellen.

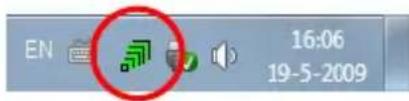

Sie sind jetzt mit dem gewünschten Drahtlosnetz verbunden. Die Qualität der Verbindung (Signalstarke) wird in der Systemablage angezeigt:

5.4 Verbindung zum gewünschten Drahtlosnetz von Hand herstellen

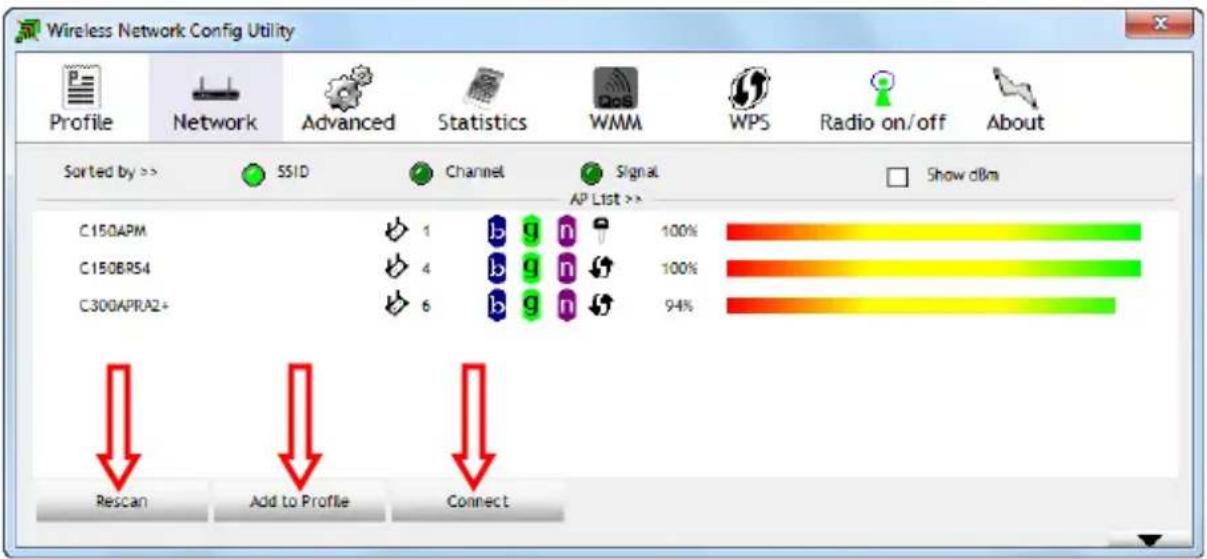

Das Verbindungsprogramm zeigt automatisch alle bestehenden Drahtlosnetze innerhalb des Einzugsbereichs des 300N Wireless USB-Adapters an. Wenn Ihr Drahtlosnetz nicht angezeigt wird, klichen Sie auf „Rescan [Neu scannen]”, um nach bestehenden Drahtlosnetzen zuuchen.

• Wahlen Sie das Netzwerk, mit dem eine Verbindung hergestellt werden soll, aus der Liste der verfügbarbaren Drahtlosnetze.
• Klichen Sie auf „Add to Profile [Zu Profil hinzufugen]".

Das Verbindungsprogramm schließt und zeigt die Optionen für "Add to Profile" an.

Hinweis: Wenn Sie eine temporäre Verbindung zu einem Drahtlosnetz herstellen sollen (zum Beispiel zu einem Hotspot), können Sie auch die Schaltfläche “Connect [Verbinden]” verwenden. Wenn Sie die Schaltfläche “Connect”statt“Add to Profile”verwenden, werden die Verbindungsdaten gelöscht, wenn Sie den Rechner neu starten.

Netz ohne Passwortschutz (nicht gesichert):

Geben Sie einen Namen für das Profil ein, prufen Sie, ob das korrekte SSID (Drahtlosnetz) gewählt wurde und klichen Sie auf „OK", um das Profil zur Profil-Liste hinzuzufugen.

Das Verbindungsprogramm öffnet automatisch das, Profil' -Fenster. Wahlen Sie das neu erstellte Profil und klichen Sie auf „Activate [Aktivieren]", um eine Verbindung zu dem Drahtlosnetz aufzubauen.

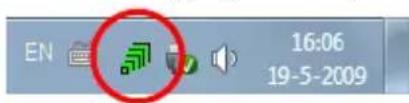

Das Verbindungsprogramm stellt sofort eine Verbindung mit dem Drahtlosnetz her. Wenn die Verbindung hergestellt wurde, wird die Qualität der Verbindung (Signalstarke) in der Systemablage angezeigt:

Hinweis: Wenn Sie eine Verbindung zu ihrem eigenen Drahtlosnetz herstellen sollen, das ungesichert ist (d. h. nicht passwortgeschützt), empfehlen wir, in ihrem Netz die Sicherheitsfunktion zu aktivieren, um unbefugten Zugriff auf Ihr Netz zu verhindern.

Passwortgeschütztes Netz (gesichert):

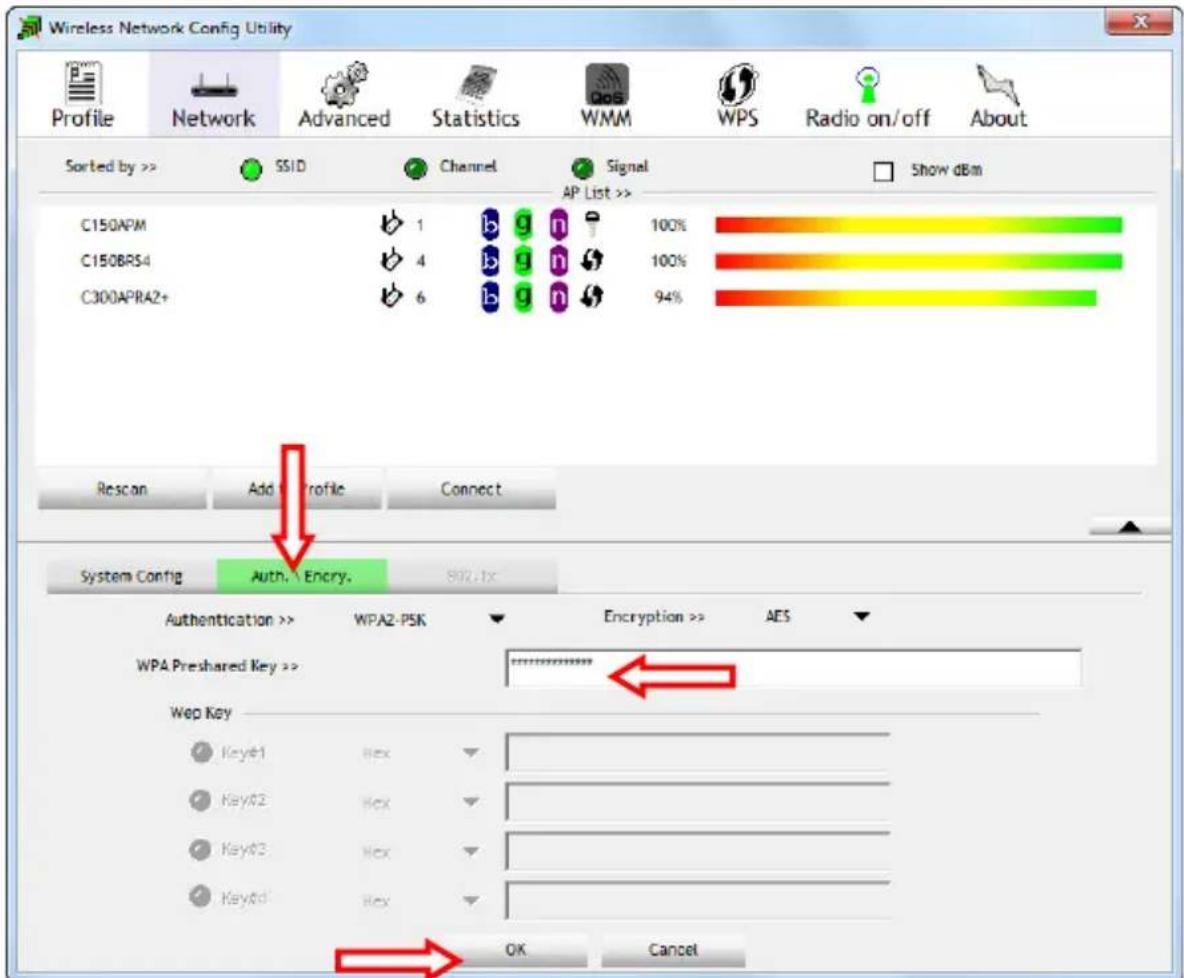

Geben Sie einen Namen für das Profil ein, prüfen Sie, ob das korrekte SSID (Drahtlosnetz) gewählt wurde und klichen Sie auf „Auth.Encry. [Authenticationenzverschlussung]".

Überprüfen Sie, ob das automatische gewähnte Sicherheitsniveau den Einstellungen ihrer Drahtlosnetze entspricht und geben Sie den Verschlussungsfode oder die Passphrase Ihres Drahtlosnetzes in das Feld „WPA Preshared Key" ein.

Hinweis: Bei manchen Routern bzw. Access Points steht die Standardverschlusselung oder Passphrase auf einem Aufkleber an der Unterseite des Geräts.

Klichen Sie auf „OK“, um das Profil zur Profil-Liste hinzuzufügen. Das Verbindungsprogramm öffnet automatisch das „Profil“-Fenster.

Wahlen Sie das neu erstellte Profil und klichen Sie auf „Activate [Aktivieren]”, um eine Verbindung zu dem Drahtlosnetz aufzubauen.

Das Verbindungsprogramm stellt dazu eine Verbindung mit dem Drahtlosnetz her. Wenn die Verbindung hergestellt wurde, wird die Qualität der Verbindung (Signalstärke) in der Systemablage angezeigt:

DEUTSCH

5.5 Nur Treiber installmenten oder native Treiber von Windows 7 installmenten

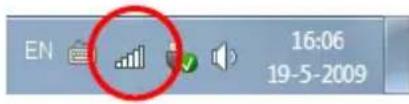

Wenn Sie sich entschieden haben, Conceptronic Treiber und Software für Windows 7 nicht zu installieren oder nur die Conceptronic-Treiber ohne Software installiert haben, müssen Sie das Standardprogramm von Windows zur Drahtlos-Verbindung verwenden:

Die Verbindungsdaten für die Assistenten für diese Drahtlosnetz-Verbindung finden Sie auf den folgenden Links:

Hinweis: Ohne Conceptronic Treiber und Software können die WPS-Funktionen nicht verwendet werden. Wenn Sie die WPS-Funktionen verwenden wollen, müssen Sie zuerst die Treiber und Software wie in Kapitel 4 beschreiben installieren bzw. erneut installmenten.

Viel Spaß mit ihrem neuen Conceptronic 300N Wireless USB-Adapter!

C300RU Version 3.0 de Conceptronic
