BEDIENUNGSANLEITUNG KDL52V4000K SONY

LCD Digital Colour TV Bedienungsanleitung

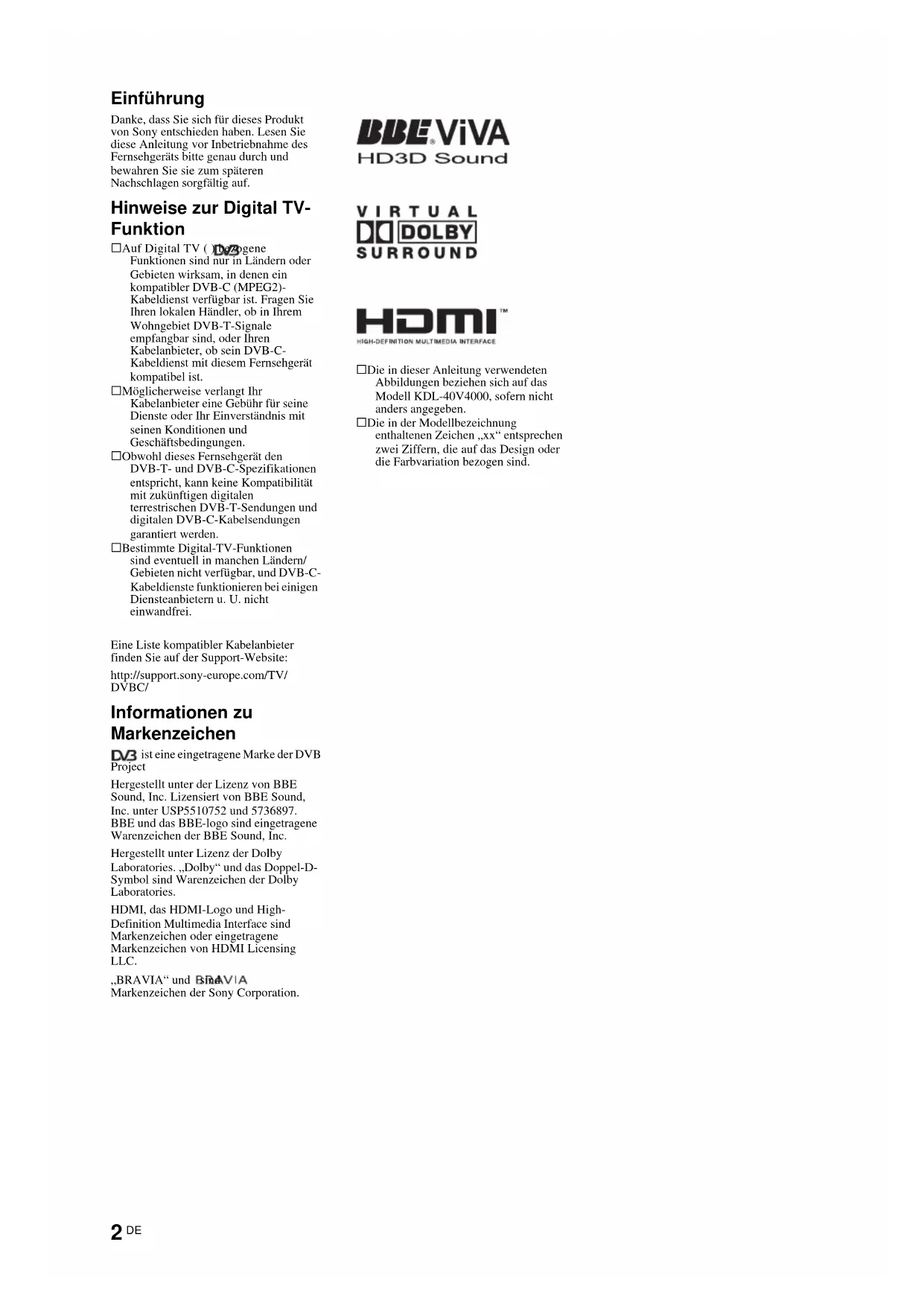

Danke, dass Sie sich für dieses Produkt

von Sony entschieden haben. Lesen Sie

diese Anleitung vor Inbetriebnahme des

Fernsehgeräts bitte genau durch und

bewahren Sie sie zum späteren

Nachschlagen sorgfältig auf.

Hinweise zur Digital TV-

s Auf Digital TV ( ) bezogene

Funktionen sind nur in Ländern oder

Gebieten wirksam, in denen ein

kompatibler DVB-C (MPEG2)-

Kabeldienst verfügbar ist. Fragen Sie

Ihren lokalen Händler, ob in Ihrem

Wohngebiet DVB-T-Signale

empfangbar sind, oder Ihren

Kabelanbieter, ob sein DVB-C-

Kabeldienst mit diesem Fernsehgerät

s Möglicherweise verlangt Ihr

Kabelanbieter eine Gebühr für seine

Dienste oder Ihr Einverständnis mit

seinen Konditionen und

Geschäftsbedingungen.

s Obwohl dieses Fernsehgerät den

DVB-T- und DVB-C-Spezifikationen

entspricht, kann keine Kompatibilität

mit zukünftigen digitalen

terrestrischen DVB-T-Sendungen und

digitalen DVB-C-Kabelsendungen

s Bestimmte Digital-TV-Funktionen

sind eventuell in manchen Ländern/

Gebieten nicht verfügbar, und DVB-C-

Kabeldienste funktionieren bei einigen

Diensteanbietern u. U. nicht

Eine Liste kompatibler Kabelanbieter

finden Sie auf der Support-Website:

http://support.sony-europe.com/TV/

ist eine eingetragene Marke der DVB Project

Hergestellt unter der Lizenz von BBE Sound, Inc. Lizensiert von BBE Sound,

Inc. unter USP5510752 und 5736897.

BBE und das BBE-logo sind eingetragene

Warenzeichen der BBE Sound, Inc.

Hergestellt unter Lizenz der Dolby

Laboratories. „Dolby“ und das Doppel-D-

Symbol sind Warenzeichen der Dolby

HDMI, das HDMI-Logo und High-

Definition Multimedia Interface sind

Markenzeichen oder eingetragene

Markenzeichen von HDMI Licensing

Markenzeichen der Sony Corporation.

s Die in dieser Anleitung verwendeten

Abbildungen beziehen sich auf das

Modell KDL-40V4000, sofern nicht

s Die in der Modellbezeichnung

enthaltenen Zeichen „xx“ entsprechen

zwei Ziffern, die auf das Design oder

die Farbvariation bezogen sind.3

DE Inhaltsverzeichnis

Sicherheitsinformationen 9

Sicherheitsmaßnahmen 11

Bedienelemente/Anzeigen an Fernbedienung und Fernsehgerät 12

Benutzung des digitalen elektronischen Programmführers (EPG) 18

Benutzung der digitalen Favoritenliste 20

Verwendung von Zusatzgeräten

Anschließen von Zusatzgeräten 21

Bildwiedergabe von angeschlossenen Geräten 23

Verwendung von BRAVIA Sync (HDMI-Steuerung) 24

Verwendung der Menü-Funktionen

Navigieren in den Menüs 26

Menü der TV-Einstellungen 27

: nur für digitale Kanäle

Bitte lesen Sie „Sicherheitsinformationen“ (Seite 9) durch, bevor Sie das Fernsehgerät in Betrieb nehmen.

Bewahren Sie diese Anleitung für späteres Nachschlagen auf.

1: Überprüfen des Zubehörs

Netzkabel (Typ C-6)* (1)

Ständer (1) und Schrauben (4)

Fernbedienung RM-ED013 (1)

Batterien der Größe AA (Typ R6) (2) * Entfernen Sie nicht die Ferritringe. So legen Sie die Batterien in die

• Wenn Sie einen elektrischen Schrauber

verwenden, stellen Sie das Anzugsmoment auf ca.

1,5 N·m (15kgf·cm) ein. Die Abdeckung zum Öffnen verschieben und anheben.5

Anschließen von Set-Top-Box/Recorder

(z. B. DVD-Recorder) mit SCART Anschließen von Set-Top-Box/Recorder

(z. B. DVD-Recorder) mit HDMI Set-Top-Box/Recorder (z. B. DVD-Recorder)

Set-Top-Box/Recorder (z. B. DVD-Recorder)6

Kippsicherung für das

1 Drehen Sie eine Holzschraube (4 mm

Durchmesser, nicht mitgeliefert) in den

2 Drehen Sie eine Maschinenschraube

(M5 × 12, nicht mitgeliefert) in die

Gewindebohrung des Fernsehgerätes.

3 Binden Sie eine starke Schnur an

Holzschraube und Maschinenschraube

5: Bündeln der Kabel

Wählen Sie „Wohnung“.

Vergewissern Sie sich, dass die Antenne

Wenn Sie „Kabel“ wählen, empfehlen wir

die Wahl von „Schnellsuchlauf“ für eine

schnelle Abstimmung. Stellen Sie

„Frequenz“ und „Netzwerk-ID“

entsprechend den von Ihrem Kabelanbieter

gelieferten Informationen ein. Falls mit

„Schnellsuchlauf“ kein Kanal gefunden

wird, probieren Sie „Vollständiger

Suchlauf“ (obwohl dies einige Zeit in

Anspruch nehmen kann).

Eine Liste kompatibler Kabelanbieter

finden Sie auf der Support-Website:

http://support.sony-europe.com/TV/

Wenn Sie die Reihenfolge der analogen

Kanäle ändern wollen, führen Sie die

Schritte unter „Programme ordnen“ auf

Falls Ihr Fernsehgerät keine digitalen

Sendungen empfangen kann, erscheint das

Menü „Uhr einstellen“ auf dem

Bildschirm (Seite 30).

Betrachtungswinkels des

Fernsehgerätes (außer

Dieses Fernsehgerät kann innerhalb der unten

angegebenen Winkel eingestellt werden.

Einstellen des linken und rechten

Lösen des Tischständers

• Entfernen Sie die mit Pfeilen

gekennzeichneten Schrauben des Fernsehgerätes.

• Entfernen Sie den Tischständer nur, wenn Sie das

Fernsehgerät an der Wand montieren wollen.

KDL-52V4000/52V42xx/46V4000/46V42xx/

Installation/Einstellung

Installieren und benutzen Sie das Fernsehgerät unter

Berücksichtigung der unten angegebenen Anweisungen, um alle

Risiken wie Feuer, Elektroschock oder Beschädigungen und /oder

Verletzungen zu vermeiden.

s Das Fernsehgerät sollte neben einer frei zugänglichen

Netzsteckdose installiert werden.

s Stellen Sie das Fernsehgerät auf eine stabile, ebene Fläche.

s Wandeinbauten sollten nur von qualifiziertem Fachpersonal

s Aus Sicherheitsgründen wird dringend empfohlen,

ausschließlich Sony Zubehörteile zu verwenden, inklusive:

KDL-52V4000/52V42xx:

– Wandmontagehalterung SU-WL500

KDL-46V4000/46V42xx/40V4000/40V42xx/40S40xx/

– Wandmontagehalterung SU-WL500

– Fernsehständer SU-FL300M

s Verwenden Sie zum Befestigen der Montagehaken am

Fernsehgerät bitte die gemeinsam mit der

Wandmontagehalterung gelieferten Schrauben. Die

mitgelieferten Schrauben sind derart konzipiert, dass sie von

der Befestigungsfläche des Montagehakens aus 8 bis 12 mm

Durchmesser und Länge der Schrauben variieren je nach

Modell der Wandmontagehalterung.

Durch die Verwendung anderer als der mitgelieferten

Schrauben kann das Fernsehgerät beschädigt werden oder

s Vor dem Transport des

Fernsehgeräts ziehen Sie bitte

alle Kabel aus dem Gerät.

s Zum Transport eines großen

Fernsehgeräts sind zwei oder

drei Personen nötig.

s Wenn Sie das Fernsehgerät

von Hand transportieren,

halten Sie es bitte wie rechts

dargestellt. Üben Sie auf den

LCD-Bildschirm keinen Druck

s Wenn Sie das Fernsehgerät

anheben oder transportieren,

halten Sie dieses fest an der

s Setzen Sie das Fernsehgerät

beim Transport weder Stössen

noch starken Erschütterungen

s Wenn Sie das Fernsehgerät für

Reparaturen oder bei einem

Umzug transportieren müssen,

verpacken Sie es bitte mithilfe

der Originalverpackungsmaterialien

s Decken Sie nie die Lüftungsöffnungen ab und stecken Sie

nichts in das Gehäuse.

s Lassen Sie ausreichend Platz um das Fernsehgerät (siehe

s Es wird dringend empfohlen, die offizielle Sony

Wandmontagehalterung zu verwenden, um eine ausreichende

Luftzirkulation zu gewährleisten.

Installation an der Wand

Aufstellung auf dem Standfuß

s Um eine ausreichende Belüftung zu gewährleisten und Staub,-

oder Schmutzablagerungen zu vermeiden:

– Stellen Sie das Fernsehgerät weder flach, noch auf dem

Kopf stehend, falsch herum oder seitwärts geneigt auf.

– Stellen Sie das Fernsehgerät weder auf einem Regal, einem

Teppich, einem Bett oder in einem Schrank auf.

– Decken Sie das Fernsehgerät nicht mit Decken oder

Vorhängen ab und legen Sie keine Gegenstände wie

Zeitungen usw. darauf.

– Installieren Sie das Fernsehgerät nicht wie auf der

Hakenbefestigung an der Rückseite des

Schraube (gemeinsam mit der

Wandmontagehalterung geliefert)

Halten Sie den Bildschirm

an der Unterseite, nicht am

Nicht an der Vertiefung

Nicht an der durchsichtigen

Lassen Sie mindestens so viel Platz um

Lassen Sie mindestens so viel Platz um

Die Luftzirkulation wird unterbunden.

Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen

und /oder Verletzungen auszuschliessen, sollten Sie das Netzkabel

und den Stecker wie hier angegeben handhaben:

– Verwenden Sie ausschließlich Originalnetzkabel von Sony und

keinem anderen Hersteller.

– Stecken Sie den Stecker ganz in die Netzsteckdose.

– Dieses Fernsehgerät ist außchließlich für den Betrieb an

220-240 V Wechselstrom ausgelegt.

– Trennen Sie das Gerät zu Ihrer eigenen Sicherheit unbedingt

vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen und

stolpern Sie nicht über die Kabel.

– Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie

das Fernsehgerät reparieren oder transportieren.

– Halten Sie das Netzkabel von Wärmequellen fern.

– Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie

ihn regelmäßig. Wenn der Stecker verstaubt ist und sich

Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht

s Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen

s Klemmen, biegen oder verdrehen Sie das Netzkabel nicht

übermäßig. Die blanken Adern im Inneren des Kabels könnten

freiliegen oder brechen.

s Nehmen Sie am Netzkabel keine Veränderungen vor.

s Stellen Sie keine schweren Gegenstände auf das Netzkabel.

s Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus

der Steckdose herausziehen.

s Achten Sie darauf, nicht zu viele andere Geräte an dieselbe

Netzsteckdose anzuschließen.

s Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt.

Installieren Sie das Fernsehgerät weder an Standorten, in

Umgebungen noch in Situationen wie den hier aufgeführten, da dies

zu Fehlfunktionen des Fernsehgeräts und Feuer, Elektroschock,

Beschädigungen und/oder Verletzungen führen kann.

Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff

oder Boot, im Innern eines Fahrzeugs, in medizinischen

Einrichtungen, instabilen Standorten, in der Nähe von Wasser,

Regen, Feuchtigkeit oder Rauch.

An heissen, feuchten oder übermässig staubigen Orten, an denen

Insekten in das Gerät eindringen können; an denen es mechanischen

Erschütterungen ausgesetzt ist, neben brennbaren Objekten (Kerzen

usw.). Das Fernsehgerät darf weder Tropfen oder Spritzern

ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten

Gegenstände, zum Beispiel Vasen, auf dem Fernsehgerät abgestellt

Nicht mit nassen Händen, ohne Gehäuse oder mit anderem als vom

Hersteller empfohlenen Zubehör benutzen. Trennen Sie das

Fernsehgerät bei Gewitter von der Netzsteckdose und der Antenne.

s Werfen Sie nichts gegen das Fernsehgerät. Das Glas des

Bildschirms könnte durch den Aufprall zerbrechen und

schwere Verletzungen verursachen.

s Falls die Oberfläche des Fernsehgeräts zerspringt, ziehen Sie

zuerst das Netzkabel aus der Steckdose, bevor sie das Gerät

berühren. Andernfalls besteht die Gefahr eines elektrischen

Wenn das Gerät nicht benutzt wird

s Zum Schutz der Umwelt und aus Sicherheitsgründen empfiehlt

es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es

mehrere Tage nicht benutzt wird.

s Da das Fernsehgerät auch in ausgeschaltetem Zustand mit dem

Stromnetz verbunden ist, wenn es nur ausgeschaltet wurde,

muss der Stecker aus der Netzsteckdose gezogen werden, um

das Fernsehgerät vollkommen auszuschalten.

s Bei einigen Fernsehgeräten gibt es jedoch möglicherweise

Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus

geschaltet sein muss.

s Sorgen Sie dafür, dass Kinder nicht auf das Fernsehgerät

s Bewahren Sie kleine Zubehörteile außerhalb der Reichweite

von Kindern auf, damit diese nicht irrtümlicherweise

Falls folgende Probleme auftreten...

Schalten Sie das Fernsehgerät sofort aus und ziehen Sie den

Netzstecker aus der Steckdose, sobald eines der folgenden

Wenden Sie sich an Ihren Händler oder das Sony

Kundendienstzentrum, um es von qualifiziertem Fachpersonal

überprüfen zu lassen.

– Das Netzkabel beschädigt ist.

– Der Stecker nicht fest in der Netzsteckdose sitzt.

– Das Fernsehgerät durch Fallen, Stoßen oder einen geworfenen

Gegenstand beschädigt ist.

– Flüssigkeit oder Fremdkörper durch die Öffnungen in das

Fernsehgerät gelangen.11

s Schauen Sie bei gemäßigter Beleuchtung fern. Durch falsche

Beleuchtung oder langes Fernsehen werden die Augen belastet.

s Stellen Sie beim Verwenden von Kopfhörern die Lautstärke

moderat ein. Andernfalls kann es zu Gehörschäden kommen.

s Obwohl bei der Herstellung des LCD-Bildschirms mit

hochpräziser Technologie gearbeitet wird und der Bildschirm

99,99% und mehr effektive Pixel besitzt, ist es möglich, dass

dauerhaft einige schwarze oder leuchtende Punkte (rot, grün

oder blau) sichtbar sind. Es handelt sich dabei um eine

strukturelle Eigenschaft von LCD-Bildschirmen und nicht um

s Stoßen Sie nicht gegen den Filter an der Vorderseite, zerkratzen

Sie ihn nicht und stellen Sie nichts auf dieses Fernsehgerät. Das

Bild kann ungleichmäßig werden und der LCD-Bildschirm

kann beschädigt werden.

s Wenn dieses Fernsehgerät an einem kalten Ort verwendet wird,

kommt es möglicherweise zu Schmierstreifen im Bild oder das

Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen.

Diese Effekte verschwinden, wenn die Temperatur steigt.

s Wenn Standbilder längere Zeit angezeigt werden, kann es zu

Doppelbildern kommen. Dieser Effekt verschwindet in der

Regel nach einigen Augenblicken.

s Bildschirm und Gehäuse erwärmen sich, wenn das

Fernsehgerät in Betrieb ist. Dies ist keine Fehlfunktion.

s Der LCD-Bildschirm enthält eine kleine Menge

Flüssigkristalle. Einige der Leuchtstoffröhren, die in diesem

Fernsehgerät verwendet werden, enthalten auch Quecksilber.

Befolgen Sie bei der Entsorgung die bei Ihnen geltenden

Entsorgungsrichtlinien.

Pflegen und Reinigen der

Bildschirmoberfläche bzw. des Gehäuses

Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor

Sie das Gerät reinigen.

Um Materialschäden oder Schäden an der Bildschirmbeschichtung

zu vermeiden, beachten Sie bitte folgende Vorsichtsmaßnahmen.

s Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der

Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer

Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer

milden Reinigungslösung an und wischen dann über den

s Verwenden Sie keine Scheuerschwämme, keine alkalischen/

säurehaltigen Reinigungsmittel, kein Scheuerpulver oder

flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünnung

oder Insektizide. Wenn Sie solche Mittel verwenden oder das

Gerät längere Zeit mit Gummi- oder Vinylmaterialien in

Berührung kommt, kann es zu Schäden an der Bildschirm- oder

der Gehäuseoberfläche kommen.

s Wenn Sie den Winkel des Fernsehgeräts einstellen, bewegen

Sie das Fernsehgerät mit Vorsicht, damit es nicht verrutscht

oder vom Ständer fällt.

Halten Sie Zusatzteile oder Geräte mit elektromagnetischer

Strahlung von dem Fernsehgerät fern. Andernfalls können Bild-

und/oder Tonstörungen auftreten.

s Achten sie beim Einsetzen der Batterien auf die richtige

s Verwenden Sie keine unterschiedlichen Batterien zusammen.

Verwenden Sie auch keine alten und neuen Batterien

s Entsorgen Sie verbrauchte Batterien umweltschonend.

Beachten Sie die geltenden örtlichen Entsorgungsrichtlinien.

Bei Fragen wenden Sie sich an Ihre örtliche Behörde.

s Gehen Sie vorsichtig mit der Fernbedienung um. Lassen Sie sie

nicht fallen und treten Sie nicht darauf. Schütten Sie keine

Flüssigkeiten auf das Gerät.

s Bewahren Sie die Fernbedienung nicht in der Nähe von

Hitzequellen, unter direkter Sonneneinstrahlung oder an

Entsorgen des Fernsehgeräts

Entsorgung von gebrauchten

elektrischen und elektronischen

Geräten (anzuwenden in den

Ländern der Europäischen Union

und anderen europäischen

Ländern mit einem separaten

Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf

hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu

behandeln ist, sondern an einer Annahmestelle für das Recycling

von elektrischen und elektronischen Geräten abgegeben werden

muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses

Produkts schützen Sie die Umwelt und die Gesundheit Ihrer

Mitmenschen. Umwelt und Gesundheit werden durch falsches

Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von

Rohstoffen zu verringern. Weitere Informationen über das

Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den

kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie

das Produkt gekauft haben.

Entsorgung von gebrauchten

(anzuwenden in den Ländern der

Europäischen Union und

anderen europäischen Ländern

Sammelsystem für diese

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist

darauf hin, dass diese nicht als normaler Haushaltsabfall zu

behandeln sind. Durch Ihren Beitrag zum korrekten Entsorgen

dieser Batterien/Akkus schützen Sie die Umwelt und die

Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden

durch falsches Entsorgen gefährdet. Materialrecycling hilft, den

Verbrauch von Rohstoff en zu verringern. Bei Produkten, die auf

Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor

Datenverlust eine ständige Verbindung zur eingebauten Batterie

benötigen, sollte die Batterie nur durch qualifiziertes

Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die

Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks

Entsorgung an einer Annahmestelle für das Recycling von

elektrischen und elektronischen Geräten ab. Für alle anderen

Batterien entnehmen Sie die Batterie bitte entsprechend dem

Kapitel über die sichere Entfernung der Batterie. Geben Sie die

Batterie an einer Annahmestelle für das Recycling von Batterien/

Akkus ab. Weitere Informationen über das Recycling dieses

Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den

kommunalen Entsorgungsbetrieben oder dem Geschäft , in dem Sie

das Produkt gekauft haben.

Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1

Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter

für EMV und Produktsicherheit ist Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,

Deutschland. Für Kundendienst- oder

Garantieangelegenheiten wenden Sie sich bitte an die in

Kundendienst- oder Garantiedokumenten genannten

DE Bedienelemente/Anzeigen an Fernbedienung und

Bedienelemente an Fernbedienung und Fernsehgerät Taste Beschreibung 1 "/1 (TV-

Dient zum Ein- und Ausschalten des

Fernsehgerätes vom Bereitschaftsmodus.

Dient zum Ein- und Ausschalten des

• Um das Fernsehgerät vollständig vom

Stromnetz zu trennen, schalten Sie das

Fernsehgerät aus, und ziehen Sie dann das

Netzkabel von der Netzsteckdose ab.

F/f/G/g/ Drücken Sie F/f/G/g, um den Bildschirmcursor

zu bewegen. Drücken Sie , um den

hervorgehobenen Posten auszuwählen/zu

4 MENU Dient zum Aufrufen des TV-Menüs (Seite 26).

5 RETURN / Dient zum Rückschalten auf den vorherigen

Bildschirm des angezeigten Menüs.

Die Tasten am Fernsehgerät haben die gleichen Funktionen wie

diejenigen an der Fernbedienung.

* Im TV-Menü haben diese Tasten die Funktionen F/f/G/g/

• Die Zifferntaste 5 und die Tasten N, PROG + und AUDIO sind mit

einem Tastpunkt versehen. Benutzen Sie die Tastpunkte als

Anhaltspunkte bei der Bedienung des Fernsehgerätes.

Im TV-Modus: Dient zur Wahl des nächsten (+)

oder vorhergehenden (–) Kanals.

Im Videotextmodus: Dient zur Wahl der nächsten

( ) oder vorhergehenden ( ) Seite.

Dient zum Einstellen der Lautstärke.

Dient zum Stummschalten des Tons. Durch

erneutes Drücken wird der Ton wiederhergestellt.

• Drücken Sie diese Taste, um das Fernsehgerät

im Bereitschaftsmodus ohne Ton einzuschalten.

Im TV-Modus: Dient zum Aufrufen einer Liste

der am Fernsehgerät angeschlossenen Geräte

Im Videotextmodus: Dient zum Halten der

0 TOOLS Dient zum Aufrufen einer Liste, die „PAP“

(Seite 23), „PIP“ (Seite 24), „Gerätesteuerung“

oder Verknüpfungen zu bestimmten

Einstellungsmenüs enthält (Seite 27). Benutzen

Sie das Menü „Gerätesteuerung“, um Geräte zu

bedienen, die mit HDMI-Steuerung kompatibel

Die aufgelisteten Optionen hängen von der

Eingangssignalquelle und dem Bildschirmformat

Dient zur Anzeige von Textinformation

Im Digitalmodus: Zeigt Details des momentan

wiedergegebenen Programms an.

Im Analogmodus: Zeigt Informationen, wie z. B.

die aktuelle Kanalnummer und das

Bildschirmformat, an.

Im Videotextmodus (Seite 17): Die Taste dient

der Anzeige verborgener Informationen (z.B.

Antworten einer Quiz-Sendung).

Dient zur Anzeige des Digitalen Elektronischen

Programmführers (EPG) (Seite 18).

qf (Favoriten) Dient zur Anzeige der von Ihnen angegebenen

digitalen Favoritenliste (Seite 20).

Wenn die farbigen Tasten verfügbar sind,

erscheint ein Bedienungsführer auf dem

Bildschirm. Folgen Sie diesen Bedienungsführer,

um einen ausgewählten Vorgang durchzuführen

qh DIGITAL Dient zum Aufrufen des zuletzt wiedergegebenen

qj ANALOG Dient zum Aufrufen des zuletzt wiedergegebenen

qk Zifferntasten Im TV-Modus: Dienen der Kanalwahl. Geben Sie

für Kanalnummer 10 und höher die zweite und

dritte Ziffer in kurzer Folge ein.

Im Videotextmodus: Dient zur Eingabe einer

Zum Zurückschalten auf den zuletzt

wiedergegebenen Kanal drücken (für mehr als

Dient zum Umschalten des Bildschirmformats

Dient zum Aufrufen des Menüs „Untertitel

Einstellung“ (Seite 36) (nur im Digitalmodus).

ws AUDIO Im Analogmodus: Dient zum Umschalten des

Zweikanaltonmodus (Seite 29).

Im Digitalmodus: Dient zum Aufrufen des

Menüs „Audio-Sprache“ (Seite 36).

m/N/X/M/x: Sie können BRAVIA Sync-

kompatible Geräte bedienen, die am Fernsehgerät

SYNC MENU: Zeigt das Menü des

angeschlossenen HDMI-Gerätes an. Während der

Wiedergabe anderer Eingabebildschirme oder

Fernsehprogramme erscheint „HDMI-

Geräteauswahl“ bei Betätigung der Taste.

THEATRE: Sie können den Theater-Modus ein-

oder ausschalten. Wenn Sie den Theater-Modus

einschalten, werden optimale Audioausgabe

(wenn das Fernsehgerät über ein HDMI-Kabel

mit einer Audioanlage verbunden ist) und

Bildqualität für Inhalte auf Filmbasis automatisch

• Wenn Sie das Fernsehgerät ausschalten, wird

der Theater-Modus ebenfalls ausgeschaltet.

• Die HDMI-Steuerung (BRAVIA Sync) ist nur

verfügbar, wenn das angeschlossene Sony-

Gerät das BRAVIA Sync-Logo aufweist oder

mit HDMI-Steuerung kompatibel ist.15

• Vergewissern Sie sich, dass das Fernsehgerät vollständig ausgeschaltet ist, bevor Sie das Netzkabel abziehen.

Das Abziehen des Netzkabels bei noch eingeschaltetem Fernsehgerät kann dazu führen, dass die Anzeige

erleuchtet bleibt oder eine Funktionsstörung im Fernsehgerät auftritt.

Der Bedienungsführer gibt Hilfestellung zur Bedienung des Fernsehgerätes über die Fernbedienung

und wird am unteren Bildschirmrand angezeigt. Benutzen Sie die im Bedienungsführer angezeigten

Fernbedienungstasten.

Anzeigen Anzeige Beschreibung 1 — Bild aus/

Leuchtet in Grün auf, wenn Sie „Bild aus“ wählen (Seite 29).

Leuchtet in Orange auf, wenn Sie den Timer einstellen (Seite 30).

2 1 — Bereitschaft Leuchtet rot auf, wenn sich das Fernsehgerät im Bereitschaftsmodus befindet.

Leuchtet in Grün, wenn das Fernsehgerät eingeschaltet ist.

Leuchtet in Orange auf, wenn Sie die Timeraufnahme aktiviert haben (Seite 18).

Leuchtet während der Timeraufnahme in Rot auf.

Empfängt IR-Signale von der Fernbedienung.

Verdecken Sie den Sensor nicht. Anderenfalls funktioniert der Sensor eventuell

Info zum Bedienungsführer auf dem Fernsehschirm Bedienungsführer Beispiel: Drücken Sie oder RETURN (siehe 3 oder 5 auf Seite 12).16

1 Drücken Sie 1 am Fernsehgerät, um das

Fernsehgerät einzuschalten.

Wenn sich das Fernsehgerät im

Bereitschaftsmodus befindet (die Lampe

1 (Bereitschaft) an der Frontplatte des

Fernsehgeräts leuchtet rot), drücken Sie

"/1 an der Fernbedienung, um das

Fernsehgerät einzuschalten.

2 Drücken Sie DIGITAL oder ANALOG,

um auf den Digitalmodus bzw. den

Analogmodus umzuschalten.

Die verfügbaren Kanäle hängen vom

3 Wählen Sie mit den Zifferntasten oder

PROG +/– einen Fernsehkanal aus.

Um die Kanalnummer 10 und höher mit

den Zifferntasten zu wählen, geben Sie die

zweite und dritte Ziffer in kurzer Folge

Um ein digitales Programm mithilfe des

Digitalen Elektronischen

Programmführers (EPG) auszuwählen,

Ein Informationsbanner erscheint kurz.

Die folgenden Symbole können auf dem

Banner angezeigt werden.

: Verschlüsselungs-/

: Mehrere Dialogsprachen verfügbar

: Untertitel verfügbar

: Untertitel für Hörgeschädigte

: Empfohlenes Mindestalter für

aktuelles Programm (von 4 bis 18

Aktuelles Programm wird

So rufen Sie Videotext auf

Drücken Sie /. Mit jedem Tastendruck auf

/ wechselt die Anzeige zyklisch wie folgt:

Text t Text und TV-Bild t Kein Text

(Verlassen des Textdienstes)

3 Funktion Vorgehen Aufrufen der

Einzelheiten auf Seite

Zum Auswählen einer Seite drücken Sie die

Zifferntasten oder / .

Zum Anhalten einer Seite drücken Sie .

Zum Anzeigen von verborgenen

Informationen drücken Sie .

• Wenn vier farbige Anzeigen am unteren Rand der

Textseite erscheinen, können Sie schnell und

bequem auf die Seiten zugreifen (Fast Text).

Drücken Sie die entsprechende farbige Taste, um

die Seite aufzurufen.

So ändern Sie das Bildschirmformat

Drücken Sie mehrmals zur Wahl des

gewünschten Bildschirmformats.

* Teile des Bildes werden oben und unten möglicherweise

abgeschnitten. Sie können die vertikale Bildlage

einstellen. Drücken Sie F/f, um die Bildlage nach oben

oder unten zu verschieben (z. B. um Untertitel zu lesen).

• Manche Zeichen und/oder Buchstaben am oberen

und unteren Bildrand sind im Modus „Smart“

eventuell nicht sichtbar. Stellen Sie in einem

solchen Fall „V. Amplitude“ im Menü

„Bildschirm-Einstellungen“ ein (Seite 31).

• Sie können nicht „4:3“ oder „14:9“ für HD-

Signalquellenbilder wählen.

• Wenn „Auto Format“ (Seite 31) auf „Ein“ gesetzt

wird, wählt das Fernsehgerät automatisch den

optimalen Modus für die Sendung.

• Wenn Bilder von Signalquellen des Formats 720p,

1080i oder 1080p mit schwarzen Streifen an den

Bildschirmrändern angezeigt werden, wählen Sie

„Smart“ oder „Zoom“, um das Bild einzustellen.

DE Benutzung des digitalen elektronischen Programmführers

1 Drücken Sie GUIDE im Digitalmodus.

2 Führen Sie den gewünschten

Bedienungsvorgang gemäß der

nachstehenden Tabelle oder der

Bildschirmanzeige durch.

* Diese Funktion ist in manchen Ländern/Gebieten

eventuell nicht verfügbar.

Digitaler elektronischer Programmführer (EPG)

Ansehen eines Programms Drücken Sie erst F/f/G/g zur Wahl eines Programms, und dann .

Ausschalten des EPG Drücken Sie GUIDE.

Programminformationen nach

1 Drücken Sie die blaue Taste.

2 Wählen Sie die gewünschte Kategorie mit F/f/G/g aus, und

Die folgenden Kategorien sind verfügbar:

„Alle Kategorien“: Enthält alle verfügbaren Kanäle.

Kategoriename (z.B. „Nachrichten“): Enthält alle Kanäle, die

der gewählten Kategorie entsprechen.

Einstellen des aufzunehmenden

1 Wählen Sie das Programm, das Sie aufnehmen wollen, mit F/f/

G/g aus, und drücken Sie dann .

2 Drücken Sie F/f zur Wahl von „Timer Aufnahme“.

3 Drücken Sie , um die Timer an Fernsehgerät und Recorder

Das Symbol c (in Rot) erscheint neben der

Programminformation. Die Anzeige an der Frontplatte des

Fernsehgeräts leuchtet in Orange auf.

• Sie können den obigen Vorgang auch durchführen, wenn das

aufzunehmende Programm bereits begonnen hat.

Einstellen eines Programms auf

automatische Anzeige bei

1 Wählen Sie das zukünftige Programm, das Sie anzeigen wollen,

mit F/f/G/g aus, und drücken Sie dann .

2 Drücken Sie F/f zur Wahl von „Erinnerung“, und drücken Sie

Das Symbol c erscheint neben der Programminformation. Die

Anzeige an der Frontplatte des Fernsehgeräts leuchtet in

• Wenn Sie das Fernsehgerät auf den Bereitschaftsmodus schalten,

schaltet sich das Fernsehgerät automatisch ein, sobald das

• Recorder-Timeraufnahmen können nur dann am Fernsehgerät eingestellt werden, wenn der angeschlossene

Recorder mit SmartLink kompatibel ist.

• Nachdem die Aufnahme begonnen hat, können Sie Ihr Fernsehgerät in den Bereitschaftsmodus schalten.

Wenn Sie Ihr Fernsehgerät jedoch ganz ausschalten, wird die Aufnahme abgebrochen.

• Falls eine Altersgrenze für Programme eingestellt worden ist, erscheint eine Meldung mit der Aufforderung

zur Eingabe des PIN-Codes auf dem Bildschirm. Einzelheiten hierzu finden Sie unter „Kindersicherung“ auf

Einstellen von Uhrzeit und Datum

eines aufzunehmenden Programms

– Man. Timer Aufnahme

2 Drücken Sie F/f zur Wahl von „Man. Timer Aufnahme“, und

3 Wählen Sie das Datum mit F/f aus, und drücken Sie dann g.

4 Stellen Sie die Start- und Stoppzeit auf die gleiche Weise wie in

5 Wählen Sie das Programm mit F/f aus, und drücken Sie dann

6 Drücken Sie , um die Timer an Fernsehgerät und Recorder

Die Anzeige an der Frontplatte des Fernsehgeräts leuchtet

Annullieren einer Aufnahme/

2 Drücken Sie F/f zur Wahl von „Timer-Liste“, und drücken Sie

3 Wählen Sie das zu annullierende Programm mit F/f aus, und

4 Drücken Sie F/f zur Wahl von „Timer abbrechen“, und drücken

Es erscheint eine Anzeige zur Bestätigung, dass Sie das

Programm annullieren wollen.

5 Drücken Sie G/g zur Wahl von „Ja“, und drücken Sie dann .

DE Benutzung der digitalen Favoritenliste *

Sie können bis zu vier Ihrer bevorzugten

Kanallisten angeben.

1 Drücken Sie im Digitalmodus.

2 Führen Sie den gewünschten

Bedienungsvorgang gemäß der

nachstehenden Tabelle oder der

Bildschirmanzeige durch. * Diese Funktion ist in manchen Ländern/Gebieten eventuell nicht verfügbar. Digitale Favoritenliste Funktion Vorgehen Erstmaliges Erstellen einer

1 Drücken Sie , um die Option „Ja“ auszuwählen.

2 Drücken Sie die gelbe Taste, um die Favoritenliste auszuwählen.

3 Wählen Sie den hinzuzufügenden Kanal mit F/f aus, und

Das Symbol erscheint neben den Kanälen, die Sie in der

Favoritenliste gespeichert haben.

Wiedergeben eines Kanals

1 Drücken Sie die gelbe Taste, um eine Favoritenliste

2 Drücken Sie erst F/f zur Wahl eines Kanals, und dann .

Hinzufügen oder Löschen von

Kanälen in einer Favoritenliste

1 Drücken Sie die blaue Taste.

2 Drücken Sie die gelbe Taste, um die zu bearbeitende

Favoritenliste auszuwählen.

3 Wählen Sie den hinzuzufügenden oder zu entfernenden Kanal

mit F/f aus, und drücken Sie dann .

Löschen aller Kanäle in einer

1 Drücken Sie die blaue Taste.

2 Drücken Sie die gelbe Taste, um die zu bearbeitende

Favoritenliste auszuwählen.

3 Drücken Sie die blaue Taste.

4 Drücken Sie G/g zur Wahl von „Ja“, und drücken Sie dann .21

DE Verwendung von Zusatzgeräten

Verwendung von Zusatzgeräten

Anschließen von Zusatzgeräten

Sie können viele unterschiedliche Geräte zusätzlich an das Fernsehgerät anschließen. Anschlussbuchse Eingangssymbol auf dem BildschirmBeschreibung 1 /AV1 AV1 Wenn Sie einen Decoder anschließen, gibt der TV-Tuner

verschlüsselte Signale an den Decoder aus, und der Decoder

entschlüsselt die Signale vor der Ausgabe.

AV2 SmartLink bietet eine direkte Verbindung zwischen dem

Fernsehgerät und einem Recorder (z. B. DVD-Recorder).

COMPONENT IN Component Die Komponenten-Videobuchsen unterstützen nur die

folgenden Video-Eingangssignale: 480i, 480p, 576i, 576p,

720p, 1080i und 1080p. Nur für Wartungszwecke (Fortsetzung)22

Digitale Video- und Audiosignale werden vom

angeschlossenen Gerät eingespeist.

Darüber hinaus wird die Kommunikation mit dem

angeschlossenen Gerät unterstützt, wenn Sie ein Gerät

anschließen, das mit HDMI-Steuerung kompatibel ist.

Richten Sie diese Kommunikation gemäß den Angaben auf

Wenn das Gerät eine DVI-Buchse besitzt, verbinden Sie die

DVI-Buchse über einen DVI-HDMI-Adapter (nicht

mitgeliefert) mit der Buchse HDMI IN 2, und die Audio-

Ausgangsbuchsen des Gerätes mit dem Audio-Eingang der

• Die HDMI-Buchsen unterstützen nur die folgenden Video-

Eingangssignale: 480i, 480p, 576i, 576p, 720p, 1080i,

1080p und 1080/24p. Angaben zu den PC-Videoeingängen

finden Sie auf Seite 40.

• Verwenden Sie ein HDMI-Kabel mit dem HDMI-Logo.

• Wenn Sie eine Audioanlage anschließen, die mit HDMI-

Steuerung kompatibel ist, verbinden Sie die Anlage auch

mit der Buchse DIGITAL AUDIO OUT (OPTICAL).

5 /PC IN PC Es wird empfohlen, ein PC-Kabel mit Ferritringen, wie z. B.

„Connector, D-sub 15“ (Ref. 1-793-504-11, erhältlich beim

Sony Service Centre) oder ein anderes entsprechendes Kabel

Verwenden Sie das optische Audiokabel.

7 Sie können den Ton des Fernsehgerätes auf einer Hi-Fi-

Audioanlage wiedergeben.

Bietet Zugang zu gebührenpflichtigen TV-Diensten.

Einzelheiten entnehmen Sie bitte der Bedienungsanleitung

Um das CAM zu benutzen, entfernen Sie die Blindkarte aus

dem CAM-Schacht, schalten Sie dann das Fernsehgerät aus,

und führen Sie Ihre CAM-Karte in den Schacht ein. Wenn Sie

das CAM nicht benutzen, empfehlen wir, die Blindkarte im

CAM-Schacht stecken zu lassen.

• CAM wird in einigen Ländern/Gebieten nicht unterstützt.

Bitte fragen Sie Ihren Vertragshändler.

AV3 Schließen Sie monaurale Geräte an die Buchse AV3 L an.

qa i Kopfhörer Sie können den Fernsehton über einen Kopfhörer hören.

Anschlussbuchse Eingangssymbol auf

DE Verwendung von Zusatzgeräten

angeschlossenen Geräten

Schalten Sie das angeschlossene Gerät ein,

und führen Sie einen der folgenden Vorgänge

Bei Geräten, die mit einem voll belegten 21-

poligen SCART-Kabel an die SCART-

Buchsen angeschlossen sind

Starten Sie die Wiedergabe am

angeschlossenen Gerät.

Das Bild vom angeschlossenen Gerät erscheint

auf dem Fernsehschirm.

Für einen Recorder mit automatischer

Drücken Sie im Analogmodus PROG +/–

oder die Zifferntasten zur Wahl des

Bei anderen angeschlossenen Geräten

Drücken Sie , um eine Liste der

angeschlossenen Geräte anzuzeigen. Wählen

Sie mit F/f die gewünschte Eingangsquelle

aus, und drücken Sie anschließend .

Der hervorgehobene Posten wird automatisch

gewählt, wenn nach dem Drücken von F/f

zwei Sekunden lang kein Vorgang

Wenn Sie eine Eingangssignalquelle im Menü

„AV-Einstellungen“ auf „Auslassen“ gesetzt

haben (Seite 32), erscheint die betreffende

Eingangssignalquelle nicht in der Liste.

• Um zum normalen TV-Modus zurückzukehren,

drücken Sie DIGITAL oder ANALOG.

So können Sie zwei Bilder gleichzeitig

– PAP (Bild und Bild)

Sie können zwei Bilder (externer Eingang und

TV-Programm) gleichzeitig auf dem

Bildschirm anzeigen.

Schließen Sie das optionale Gerät an

(Seite 21), und vergewissern Sie sich, dass die

Bilder des Gerätes auf dem Bildschirm

erscheinen (Seite 23).

• Diese Funktion ist für eine PC-Eingangsquelle

• Die Größe der Bilder kann nicht verändert

• Sie können kein analoges TV-Videobild im TV-

Programmfenster anzeigen, während Sie ein AV1,

AV2 oder AV3-Videobild im Fenster des externen

Eingangs anzeigen. Das Fernsehgerät gibt den

analogen TV-Ton aus.

1 Drücken Sie TOOLS.

2 Drücken Sie F/f zur Wahl von „PAP“,

und drücken Sie dann .

Das Bild des angeschlossenen Gerätes

wird links, und das TV-Programm rechts

3 Wählen Sie mit den Zifferntasten oder

PROG +/– einen Fernsehkanal aus.

So schalten Sie auf den

Einzelbildmodus zurück

Drücken Sie oder RETURN.

• Das grün eingerahmte Bild ist hörbar. Durch

Drücken von G/g können Sie das Bild mit Ton

DE So können Sie zwei Bilder gleichzeitig

– PIP (Bild in Bild)

Sie können zwei Bilder (PC-Eingang und TV-

Programm) gleichzeitig auf dem Bildschirm

Schließen Sie einen PC an (Seite 21), und

vergewissern Sie sich, dass das PC-Bild auf

dem Bildschirm erscheint.

• „Energie sparen“ ist im PIP-Modus (Seite 31)

1 Drücken Sie TOOLS.

2 Drücken Sie F/f zur Wahl von „PIP“, und

Das Bild des angeschlossenen PC wird im

Vollformat angezeigt, während das TV-

Programm im kleinen Fenster angezeigt

Mit Hilfe von F/f/G/g können Sie die

Lage des TV-Programmfensters

3 Wählen Sie mit den Zifferntasten oder

PROG +/– einen Fernsehkanal aus.

So schalten Sie auf den

Einzelbildmodus zurück

• Durch Wählen von „Ton tauschen“ können Sie das

Bild mit Ton umschalten.

Verwendung von BRAVIA Sync (HDMI-Steuerung)

Die HDMI-Steuerfunktion ermöglicht es dem

Fernsehgerät, über HDMI CEC (Consumer

Electronics Control) mit angeschlossenen

Geräten zu kommunizieren, die mit dieser

Funktion kompatibel sind.

Wenn Sie beispielsweise Sony-Geräte

anschließen, die mit HDMI-Steuerung (mit

HDMI-Kabeln) kompatibel sind, können Sie

diese zusammen steuern.

Schließen Sie das Gerät korrekt an, und

nehmen Sie die notwendigen Einstellungen

• Das angeschlossene Gerät wird

automatisch ausgeschaltet, wenn Sie das

Fernsehgerät mit der Fernbedienung in den

Bereitschaftsmodus schalten.

• Das Fernsehgerät wird automatisch

eingeschaltet, und der Eingang wird beim

Starten der Wiedergabe auf das

angeschlossene Gerät umgeschaltet.

• Wenn Sie eine angeschlossene Audioanlage

bei eingeschaltetem Fernsehgerät

einschalten, wird die Tonausgabe vom

Lautsprecher des Fernsehgerätes auf die

Audioanlage umgeschaltet.

• Die Lautstärke wird eingestellt (2 +/–),

und der Ton der angeschlossenen

Audioanlage wird stumm geschaltet (%).

• Sie können das angeschlossene Sony-Gerät

mit BRAVIA Sync-Logo über das

Fernsehgerät bedienen, indem Sie die

folgenden Tasten drücken:

– N/x/X/m/M, um das angeschlossene Gerät

– SYNC MENU, um das Menü des angeschlossenen

HDMI-Gerätes auf dem Bildschirm anzuzeigen.

Nachdem das Menü angezeigt worden ist, können

Sie Bedienungsvorgänge auf dem Menübildschirm

mit F/f /G/g und durchführen.

– TOOLS, um „Gerätesteuerung“ anzuzeigen und

dann Optionen in „Menü“, „Optionen“ und

„Inhaltsliste“ zur Bedienung des Gerätes

– Schlagen Sie bezüglich der verfügbaren Steuerung

in der Bedienungsanleitung des Gerätes nach.25

DE Verwendung von Zusatzgeräten

So schließen Sie ein Gerät an, das mit

HDMI-Steuerung kompatibel ist

Verbinden Sie das kompatible Gerät und das

Fernsehgerät mit einem HDMI-Kabel. Wenn

Sie eine Audioanlage anschließen, verbinden

Sie auch die Buchse DIGITAL AUDIO OUT

(OPTICAL) des Fernsehgerätes über ein

optisches Audiokabel mit der Audioanlage

(außer KDL-40S40xx/40U40xx). Einzelheiten

So führen Sie Einstellungen für HDMI-

Die Einstellungen für HDMI-Steuerung

müssen sowohl am Fernsehgerät als auch am

angeschlossenen Gerät vorgenommen werden.

Siehe „HDMI-Grundeinstellungen“ auf Seite

33 für die Einstellungen am Fernsehgerät.

Bezüglich der Einstellungen am

angeschlossenen Gerät schlagen Sie in der

Bedienungsanleitung des betreffenden Gerätes

DE Verwendung der Menü-Funktionen

Navigieren in den Menüs

Die Menüfunktionen ermöglichen die Nutzung

verschiedener praktischer Funktionen dieses

Fernsehgerätes. Sie können bequem die

Kanäle oder Eingangssignalquellen auswählen

und die Einstellungen Ihres Fernsehgerätes

2 Drücken Sie F/f zur Wahl einer Option,

und drücken Sie dann .

Um das Menü zu beenden, drücken Sie

MENU. 1 Digitale Favoriten* Zeigt die Favoritenliste an (Seite 20). 2 Analog Schaltet auf den zuletzt

wiedergegebenen Analogkanal zurück. 3 Digital* Schaltet auf den zuletzt

wiedergegebenen Digitalkanal zurück. 4 Digitales EPG* Zeigt den digitalen Elektronischen

Programmführer (EPG) an (Seite 18). 5 Externe Eingänge Zeigt eine Liste der am Fernsehgerät

angeschlossenen Geräte an.

• Um Bilder über einen externen

Eingang wiederzugeben, wählen Sie

die Eingangssignalquelle, und drücken

• Um ein Gerät anzuschließen, das mit

HDMI-Steuerung kompatibel ist,

wählen Sie „HDMI-Geräteauswahl“. 6 Einstellungen Zeigt das Menü „Einstellungen“ an, auf

dem die meisten der erweiterten

Einstellungen und Justierungen

Menüposten aus, und drücken Sie

Option auszuwählen oder eine

Einstellung zu ändern, und drücken

Einzelheiten zu den Einstellungen finden

Sie auf den Seiten 27 bis 38.

~ • Die verfügbaren Optionen hängen von der jeweiligen Situation ab. Nicht verfügbare Optionen sind ausgegraut oder werden nicht angezeigt.*Diese Funktion ist in manchen Ländern/Gebieten eventuell nicht verfügbar. 1

DE Verwendung der Menü-Funktionen

Menü der TV-Einstellungen

Bild-Modus Damit legen Sie den Bildmodus fest, wenn ein anderer Eingang als ein PC

angezeigt wird. Die Optionen für „Bild-Modus“ können je nach der Einstellung

von „Video/Foto“ (Seite 29) unterschiedlich sein.

Dient zum Erhöhen des Bildkontrasts und der

Für Standardbilder. Empfohlen für privaten Gebrauch.

Kino Zum Ansehen filmgestützter Inhalte. Optimal geeignet, wenn

das Fernsehgerät in einer Heimkinoumgebung eingesetzt

Foto Damit erhalten Sie die optimale Bildqualität für Fotos.

Displaymodus Damit legen Sie den Anzeigemodus fest, wenn Sie das Eingangssignal eines PCs

Video Für Videobilder.

Text Für Text, Diagramme oder Tabellen.

Normwerte Alle Einstellungen unter „Bild“ außer „Bild-Modus“ und „Displaymodus“ werden

auf die Werksvorgaben zurückgesetzt.

Hintergrundlicht Dient zum Einstellen der Helligkeit des Hintergrundlichtes.

Kontrast Dient zum Erhöhen oder Verringern des Bildkontrastes.

Helligkeit Dient zum Aufhellen oder Abdunkeln des Bilds.

Farbe Dient zum Erhöhen oder Verringern der Farbintensität.

Farbton Dient zum Verstärken oder Abschwächen der Grün- und Rottöne.

• „Farbton“ kann nur für das NTSC-Farbsignal eingestellt werden (z. B. für

amerikanische Videobänder).

Farbtemperatur Dient zum Einstellen der Weißdarstellung.

Kalt Verleiht Weiß einen Blaustich.

Neutral Verleiht Weiß einen neutralen Farbton.

Warm 1/Warm 2 Verleiht Weiß einen Rotstich. „Warm 2“ liefert einen

stärkeren Rotton als „Warm 1“.

• „Warm 1“ und „Warm 2“ sind nicht verfügbar, wenn „Bild-Modus“ auf „Brillant“

Bildschärfe Dient zum Erhöhen oder Verringern der Konturenschärfe.

Der Rauschpegel von Bildern (verschneite Bilder) bei schwachem Sendesignal

Autom. Bildrauschen wird automatisch reduziert (nur im analogen

Der Rauschunterdrückungseffekt wird modifiziert.

Aus Dient zum Ausschalten von „Dyn. Rauschunterdrückung“.

Bildrauschen in Videos mit MPEG-Komprimierung wird reduziert.

Ermöglicht detailliertere Einstellungen von „Bild“. Diese Einstellungen sind nicht

verfügbar, wenn „Bild-Modus“ auf „Brillant“ gesetzt wird.

Stellt „Hintergrundlicht“ und „Kontrast“ unter Beurteilung

der Bildschirmhelligkeit automatisch auf die optimalen Werte

ein. Diese Einstellung ist besonders effektiv für Szenen mit

dunklen Bildern und erhöht die Kontrastunterscheidung

Farbbrillanz Lässt Farben lebhafter erscheinen.

Sound Effekt Dient zur Festlegung des Tonmodus.

Dynamisch Die Klarheit und Klangpräsenz wird mithilfe des „BBE High

definition Sound System“ für bessere Verständlichkeit und

musikalischen Realismus verstärkt.

Standard Klarheit, Detail und Klangpräsenz werden mithilfe des „BBE High definition Sound System“ angehoben.

Klare Stimme Verleiht Stimmen einen klareren Klang.

Dolby Virtual Benutzt die Lautsprecher des Fernsehgerätes, um den von

einem Mehrkanalsystem erzeugten Surroundeffekt zu

BBE ViVA BBE ViVA Sound liefert ein musikalisch akkurates

natürliches 3D-Bild mit Hi-Fi-Ton. Die Klarheit des Klangs

wird durch BBE verbessert, während Breite, Tiefe und Höhe

des Klangbilds durch den BBE-eigenen 3D-Klangprozess

erweitert werden. BBE ViVA Sound ist mit allen

Fernsehprogrammen kompatibel, einschließlich Nachrichten,

Musik, Fernsehspielen, Filmen, Sportsendungen und

elektronischen Spielen.

• Wenn „Autom. Lautstärke“ auf „Ein“ gesetzt wird, ändert

sich „Dolby Virtual“ automatisch zu „Standard“.

Normwerte Alle Einstellungen unter „Ton“ außer „Zweiton“ werden auf die Werksvorgaben

Höhen Dient zur Einstellung hochfrequenter Klänge.

Tiefen Dient zur Einstellung niederfrequenter Klänge.

Balance Hebt den linken oder rechten Lautsprecher hervor.

Autom. Lautstärke Hält den Lautstärkepegel bei allen Programmen und Werbespots konstant (z. B.

Werbespots tendieren dazu, lauter als Programme zu sein).

Lautstärkeversatz Für jedes an das Fernsehgerät angeschlossene Gerät wird ein unabhängiger

Lautstärkepegel festgelegt.29

DE Verwendung der Menü-Funktionen

Zweiton Damit können Sie den Lautsprecherton für eine Stereo- oder Zweikanalton-

Stereo/Mono Für Stereo-Sendungen.

A/B/Mono Bei Zweikanalton-Sendungen wählen Sie „A“ für Tonkanal

1, „B“ für Tonkanal 2 oder „Mono“ für den Monokanal, falls

• Für andere an das Fernsehgerät angeschlossene Geräte setzen Sie „Zweiton“ auf

„Stereo“, „A“ oder „B“.

• Wenn Sie ein externes Gerät an die HDMI-Buchse anschließen, wird „Zweiton“

automatisch auf „Stereo“ gesetzt (außer bei Verwendung der Audio-

Schnellstart Das Fernsehgerät schaltet sich innerhalb von zwei Stunden nach dem Umschalten

auf den Bereitschaftsmodus schneller ein als gewöhnlich. Der Stromverbrauch im

Bereitschaftsmodus ist jedoch höher als gewöhnlich.

Energie sparen Der Stromverbrauch des Fernsehgerätes wird durch Regulierung der

Hintergrundbeleuchtung reduziert.

Wenn Sie „Bild aus“ wählen, wird das Bild abgeschaltet, und die Anzeige (Bild

aus) an der Frontplatte des Fernsehgeräts leuchtet in Grün auf. Der Ton bleibt

Film Modus Liefert verbesserte Bildbewegungen bei der Wiedergabe von auf Film

aufgenommenen DVD- oder VCR-Bildern, um Bildunschärfe und Körnigkeit zu

Autom. Liefert weichere Bildbewegungen als der Originalinhalt auf

Filmbasis. Benutzen Sie diese Einstellung für normalen

Aus Dient zum Ausschalten von „Film Modus“.

• Falls das Bild irreguläre Signale oder zu viel Rauschen enthält, wird „Film

Modus“ automatisch ausgeschaltet, selbst wenn „Autom.“ gewählt wird.

Video/Foto Damit können Sie die für die Eingangssignalquelle (Video oder Fotodaten) optimal

geeignete Bildqualitätseinstellung festlegen.

Video-A Liefert je nach der Eingangssignalquelle, den Video- oder

Fotodaten, eine angemessene Bildqualität, wenn ein Sony-

Gerät mit HDMI-Ausgang, das den Modus „Video-A“

unterstützt, direkt angeschlossen wird.

Video Liefert eine angemessene Bildqualität für Bewegtbilder.

Foto Liefert eine angemessene Bildqualität für Standbilder.

• Falls das angeschlossene Gerät den Video-A-Modus nicht unterstützt, wird der

Posten automatisch auf „Video“ gesetzt, selbst wenn Sie „Video-A“ gewählt

• „Video/Foto“ ist nur für HDMI- oder Komponenten-Eingangsquellen (1080p und

DE Timer-Einstellungen Abschalttimer Damit wird das Fernsehgerät so eingestellt, dass es nach einer

bestimmten Zeitspanne automatisch auf den

Bereitschaftsmodus umschaltet.

Wenn „Abschalttimer“ aktiviert ist, leuchtet die Anzeige

(Timer) an der Frontplatte des Fernsehgeräts in Orange auf.

• Wenn Sie das Fernsehgerät aus- und wieder einschalten,

wird „Abschalttimer“ auf „Aus“ zurückgestellt.

• Eine Meldung erscheint eine Minute, bevor das

Fernsehgerät in den Bereitschaftsmodus schaltet, auf dem

Einschalttimer Das Fernsehgerät wird so eingestellt, dass

es sich im Bereitschaftsmodus

automatisch einschaltet.

Timer Modus Damit legen Sie den Wochentag fest, an

dem der Timer das Fernsehgerät

Zeit Damit legen Sie die Uhrzeit fest, zu

welcher der Timer das Fernsehgerät

Dauer Damit legen Sie fest, wie lange das

Fernsehgerät eingeschaltet bleiben soll,

bevor es wieder auf den

Bereitschaftsmodus umschaltet.

Uhr einstellen Gestattet eine manuelle Einstellung der Uhr. Wenn das

Fernsehgerät digitale Kanäle empfängt, kann die Uhr nicht

manuell eingestellt werden, weil die Uhr den Zeitcode

automatisch über das Sendesignal empfängt.

Neuinitialisierung Sie können die Anfangseinrichtung, die beim ersten Anschluss des Fernsehgerätes

(Seite 6) erschienen ist, ausführen, die Sprache und das Land/Gebiet wählen und

alle verfügbaren Kanäle erneut abstimmen.

Selbst wenn Sie die Einstellungen beim ersten Anschluss des Fernsehgerätes

vorgenommen haben, kann eine Änderung der Einstellungen erforderlich sein,

wenn Sie umgezogen sind oder neu eingeführte Kanäle suchen wollen.

Sprache Damit legen Sie die auf den Menübildschirmen angezeigte Sprache fest.31

DE Verwendung der Menü-Funktionen

Bildformat Siehe „So ändern Sie das Bildschirmformat manuell“ auf

Auto Format Das Bildschirmformat wird automatisch an das Sendesignal

angepasst. Wenn Sie die unter „Bildformat“ angegebene

Einstellung benutzen wollen, wählen Sie „Aus“.

Anzeigebereich Damit können Sie den Bildanzeigebereich von 1080i/p- und

720p-Signalquellen einstellen, wenn „Bildformat“ auf

„Wide“ eingestellt wird.

Autom. Beim Empfang digitaler Sendungen

werden Bilder gemäß den vom Sender

empfohlenen Einstellungen angezeigt.

Vollpixel Zeigt die ursprüngliche Bildfläche an.

Normal Bilder werden in ihrer empfohlenen

H. Position Dient zum Einstellen der horizontalen Bildlage.

V. Position Dient der Einstellung der vertikalen Bildlage, wenn

„Bildformat“ auf „Smart“, „Zoom“ oder „14:9“ gesetzt wird.

• „V. Position“ ist nicht verfügbar, wenn „Anzeigebereich“

auf „Vollpixel“ gesetzt wird.

V. Amplitude Dient der Einstellung der vertikalen Bildgröße, wenn

„Bildformat“ auf „Smart“, „Zoom“ oder „14:9“ gesetzt wird.

PC Einstellungen Bildformat Damit legen Sie das Bildschirmformat fest, um Bilder von

Ihrem PC anzuzeigen.

Voll 1 Das Bild wird unter Beibehaltung seiner

ursprünglichen Proportionen vergrößert,

um den vertikalen Anzeigebereich

Voll 2 Das Bild wird bildschirmfüllend

Normwerte Damit werden alle PC-Bildschirmeinstellungen auf die

Werksvorgaben zurückgesetzt.

Auto-Einstellung Anzeigeposition und Phase des Bilds werden automatisch

eingestellt, wenn das Fernsehgerät ein Eingangssignal vom

angeschlossenen PC empfängt.

• „Auto-Einstellung“ funktioniert bei bestimmten

Eingangssignalen eventuell nicht richtig. Nehmen Sie in

solchen Fällen eine manuelle Einstellung von „Phase“ und

Phase Dient zur Einstellung der Phase, wenn der Bildschirm

Pixelbreite Dient zur Einstellung der Pixelbreite, wenn das Bild

unerwünschte vertikale Streifen aufweist.

H. Position Dient zum Einstellen der horizontalen Bildlage.

Energie sparen Schaltet das Fernsehgerät in den Bereitschaftsmodus, wenn

30 Sekunden lang kein Signal empfangen wird.

DE AV-Einrichtung AV-Einstellungen Damit können Sie einem an den seitlichen und rückwärtigen

Buchsen angeschlossenen Gerät einen Namen zuweisen. Der

Name erscheint kurz auf dem Bildschirm, wenn das Gerät

gewählt wird. Eingangsquellen von angeschlossenen Geräten,

die nicht auf dem Bildschirm angezeigt werden sollen,

können übersprungen werden.

1 Wählen Sie mit F/f die gewünschte Eingangsquelle aus,

und drücken Sie anschließend .

2 Wählen Sie die gewünschte Option mit F/f aus, und

Gerätenamen Verwendet Vorwahl-Etiketten, um dem

angeschlossenen Gerät einen Namen

Editieren: Ermöglicht Ihnen, Ihr eigenes Etikett zu

Wählen Sie mit F/f den gewünschten

Buchstaben oder die gewünschte Zahl

aus, und drücken Sie dann g.

Wiederholen Sie diesen Schritt, bis der

Name vollständig ist, wählen Sie

anschließend „OK“, und drücken Sie .

Auslassen Unnötige Eingangssignalquellen werden

AV2 Eingang Damit wählen Sie das über die Buchse / / AV2

einzugebende Signal. Die Normaleinstellung ist „Autom.“.

Je nach dem angeschlossenen Gerät kann es jedoch

vorkommen, dass das Signal nicht korrekt erkannt wird,

obwohl „Autom.“ gewählt wurde. Falls das Bild des an die

Buchse / / AV2 angeschlossenen Gerätes nicht

korrekt angezeigt wird, wählen Sie „Video“, „S Video“ oder

„RGB“ für das Signal des angeschlossenen Gerätes.

AV2 Ausgang Damit legen Sie das über die Buchse / / AV2

auszugebende Signal fest. Wenn Sie einen Recorder oder ein

anderes Aufnahmegerät an die Buchse / / AV2

anschließen, können Sie das Ausgangssignal eines anderen

an das Fernsehgerät angeschlossenen Gerätes aufnehmen.

TV Fernsehsendungen werden ausgegeben.

Autom. Der jeweilige Bildschirminhalt wird

ausgegeben (außer Signalen von den

Buchsen / COMPONENT IN,

Die Lautsprecher des Fernsehgerätes

werden eingeschaltet und für die Ausgabe

des TV-Tons verwendet.

Audiosystem Die Lautsprecher des Fernsehgerätes

werden ausgeschaltet, und der TV-Ton

wird über das an die Audio-

Ausgangsbuchsen des Fernsehgerätes

angeschlossene externe Audiogerät

Sie können auch das angeschlossene

Gerät, das mit HDMI-Steuerung

kompatibel ist, einschalten, nachdem Sie

die entsprechenden Einstellungen für

HDMI-Steuerung vorgenommen haben.33

DE Verwendung der Menü-Funktionen

Audio-Ausgang Variabel Ermöglicht die Verwendung der

Fernbedienung des Fernsehgerätes zur

Steuerung der Audio-Ausgabe über eine

an das Fernsehgerät angeschlossene

Fest Die Tonausgabe des Fernsehgerätes ist

fixiert. Benutzen Sie den Lautstärkeregler

Ihres Audioreceivers, um die Lautstärke

(und andere Toneinstellungen) über Ihre

Audioanlage einzustellen.

Ermöglicht die Kommunikation des Fernsehgerätes mit einem Gerät, das mit

HDMI-Steuerung kompatibel ist und an eine der HDMI-Buchsen des

Fernsehgerätes angeschlossen ist. Beachten Sie, dass die

Kommunikationseinstellungen auch am angeschlossenen Gerät vorgenommen

HDMI Damit legen Sie fest, ob die Bedienungsvorgänge des

Fernsehgerätes und des angeschlossenen Gerätes, das mit

HDMI-Steuerung kompatibel ist, gekoppelt werden sollen

oder nicht. Bei Einstellung auf „Ein“ sind die folgenden

Menüposten verfügbar.

Wenn ein spezielles Sony-Gerät, das mit HDMI-Steuerung

kompatibel ist, angeschlossen wird, wird diese Einstellung

automatisch vom angeschlossenen Gerät übernommen, wenn

„Steuerung für HDMI“ am Fernsehgerät auf „Ein“ gesetzt

Wird dieser Posten auf „Ein“ gesetzt, wird das

angeschlossene, mit HDMI-Steuerung kompatible Gerät

ausgeschaltet, wenn Sie das Fernsehgerät mit der

Fernbedienung in den Bereitschaftsmodus schalten.

Einschaltung TV Wird dieser Posten auf „Ein“ gesetzt, wird das Fernsehgerät

eingeschaltet, wenn Sie das angeschlossene, mit HDMI-

Steuerung kompatible Gerät einschalten.

Die „HDMI-Geräteliste“ wird erstellt oder aktualisiert. Bis zu

11 kompatible Geräte können angeschlossen werden, und bis

zu 5 Geräte können an eine einzelne Buchse angeschlossen

werden. Aktualisieren Sie die „HDMI-Geräteliste“, wenn Sie

die Anschlüsse oder Einstellungen ändern. Wenn ein

spezielles Sony-Gerät, das mit HDMI-Steuerung kompatibel

ist, angeschlossen wird, wird diese Einstellung automatisch

vom angeschlossenen Gerät übernommen, wenn „Geräteliste

aktualisieren“ am Fernsehgerät ausgeführt wird.

HDMI-Geräteliste Damit können Sie eine Liste der angeschlossenen, mit

HDMI-Steuerung kompatiblen Geräte anzeigen.

• „Steuerung für HDMI“ kann nicht benutzt werden, wenn der TV-Betrieb mit dem

Betrieb einer Audioanlage gekoppelt ist, die mit HDMI-Steuerung kompatibel

Produktinformation Damit können Sie die Produktinformation des Fernsehgerätes anzeigen.

Damit werden alle Einstellungen auf die Werksvorgaben zurückgesetzt, und der

Bildschirm „Neuinitialisierung“ wird angezeigt.

• Unterlassen Sie das Ausschalten des Fernsehgerätes oder das Drücken

irgendwelcher Tasten während der Ausführung von „Komplette Rücksetzung“

(dauert etwa 30 Sekunden).

• Die Einstellungen für die digitalen Favoritenlisten, für Land/Gebiet, Sprache und

automatisch abgestimmte Kanäle werden ebenfalls auf die Werksvorgaben

DE Analoge Einstellungen

Autom. Suchlauf Dient zum Abspeichern aller verfügbaren analogen Kanäle.

Sie können das Fernsehgerät neu abstimmen, nachdem Sie umgezogen sind, oder

um neu eingeführte Kanäle zu suchen.

Programme ordnen Damit können Sie die Reihenfolge der im Fernsehgerät gespeicherten analogen

1 Wählen Sie mit F/f den Kanal aus, den Sie zu einer anderen

Programmposition verschieben wollen, und drücken Sie dann .

2 Wählen Sie die neue Position für den Kanal mit F/f aus, und drücken Sie

Manuell abspeichern Wählen Sie mit F/f die Nummer des Kanals, den Sie manuell abstimmen wollen

(bei Abstimmung eines Recorders Kanal 00 wählen), und drücken Sie dann .

1 Drücken Sie F/f zur Wahl von „TV-System“, und

2 Wählen Sie mit F/f eine der folgenden Fernsehnormen

aus, und drücken Sie anschließend RETURN.

B/G: Für westeuropäische Länder/Gebiete

I: Für Großbritannien

D/K: Für osteuropäische Länder/Gebiete

3 Drücken Sie F/f zur Wahl von „Kanal“, und drücken

4 Wählen Sie mit F/f die Option „S“ (für Kabelkanäle)

oder „C“ (für terrestrische Kanäle) aus, und drücken Sie

5 Speichern Sie die Kanäle wie im Folgenden erläutert:

Wenn Sie die Kanalnummer (Frequenz) nicht

Suchen Sie mit F/f nach dem nächsten verfügbaren

Kanal. Der Suchlauf hält an, wenn ein Kanal gefunden

wird. Drücken Sie zum Weitersuchen F/f.

Wenn Sie die Kanalnummer (Frequenz) kennen

Geben Sie die Kanalnummer des einzustellenden

Senders oder die Kanalnummer Ihres Recorders mit den

6 Drücken Sie , um nach „Bestätigen“ zu springen, und

Gehen Sie wie oben erläutert vor, wenn Sie weitere

Kanäle manuell speichern wollen.

Name Zum Zuordnen eines beliebigen Namens aus bis zu fünf

Buchstaben oder Ziffern zum ausgewählten Kanal. Dieser

Name erscheint kurz auf dem Bildschirm, wenn der Kanal

AFT Gestattet eine manuelle Feinabstimmung des ausgewählten

Kanals, wenn Sie den Eindruck haben, die Bildqualität

dadurch verbessern zu können.

Die Feinabstimmung ist innerhalb des Bereichs von –15 bis

+15 möglich. Wenn Sie „Ein“ wählen, erfolgt die

Feinabstimmung automatisch.35

DE Verwendung der Menü-Funktionen

Audio-Filter Damit können Sie den Klang individueller Kanäle

verbessern, falls eine Verzerrung bei Mono-Sendungen

auftritt. Manchmal kann ein nicht standardmäßiges

Sendesignal Tonverzerrungen oder Tonaussetzer in Mono-

Programmen verursachen.

Wenn Sie keine Klangverzerrungen wahrnehmen, empfehlen

wir, diese Option auf „Aus“ (Werksvorgabe) eingestellt zu

• Sie können einen Sender nicht in Stereo oder mit Zweiton

empfangen, wenn „Niedrig“ oder „Hoch“ ausgewählt ist.

• „Audio-Filter“ ist nicht verfügbar, wenn „TV-System“ auf

LNA Damit können Sie die Bildqualität des Kanals (verrauschtes

Bild) verbessern, wenn das Sendesignal sehr schwach ist.

Wenn Sie keine Verbesserung der Bildqualität feststellen

können, obwohl Sie „Ein“ gewählt haben, setzen Sie diese

Option auf „Aus“ (Werksvorgabe).

Auslassen Unbenutzte analoge Kanäle werden übersprungen, wenn Sie

PROG +/– zur Auswahl der Kanäle drücken. Um Kanäle zu

wählen, die Sie auf Überspringen programmiert haben,

drücken Sie die entsprechenden Zifferntasten.

Dekoder Damit können Sie einen verschlüsselten Kanal ansehen und

aufnehmen, wenn Sie einen Decoder verwenden, der direkt

an die SCART-Buchse / AV1 oder / / AV2

über einen Recorder angeschlossen ist.

• Je nach dem unter „Land“ gewählten Land/Gebiet ist diese

Option eventuell nicht verfügbar.

Bestätigen Damit können Sie die an den Einstellungen für „Manuell

abspeichern“ vorgenommenen Änderungen speichern.36

DE Digitale Einstellungen

Digitaler Suchlauf Auto. Digital-

Dient zum Abspeichern der verfügbaren digitalen Kanäle.

Sie können das Fernsehgerät neu abstimmen, nachdem Sie

umgezogen sind, oder um neu eingeführte Kanäle zu suchen.

Damit können Sie die Reihenfolge der im Fernsehgerät

gespeicherten digitalen Kanäle löschen oder ändern.

1 Wählen Sie mit F/f den Kanal aus, den Sie löschen oder

zu einer neuen Position verschieben wollen.

Sie können einen Kanal auch wählen, indem Sie die

dreistellige Kanalnummer mit den Zifferntasten

2 Gehen Sie folgendermaßen vor, um digitale Kanäle zu

löschen oder ihre Reihenfolge zu ändern:

Zum Löschen eines digitalen Kanals

Drücken Sie . Nachdem eine Bestätigungsmeldung

erscheint, drücken Sie G zur Wahl von „Ja“, und drücken

Zum Ändern der Reihenfolge der digitalen

Drücken Sie g, dann F/f oder die Zifferntasten, um die

neue Position für den Kanal zu wählen, und drücken Sie

3 Drücken Sie RETURN.

Dient zum manuellen Abstimmen der digitalen Kanäle. Diese

Funktion ist verfügbar, wenn „Auto. Digital-Suchlauf“ auf

„Antenne“ gesetzt wird.

1 Geben Sie die Nummer des abzustimmenden Kanals mit

den Zifferntasten ein, und drücken Sie dann F/f.

2 Wenn die verfügbaren Kanäle gefunden worden sind,

drücken Sie F/f, um den zu speichernden Kanal

auszuwählen, und drücken Sie dann .

3 Wählen Sie mit F/f die Kanalnummer aus, unter der Sie

den neuen Kanal abspeichern wollen, und drücken Sie

Wiederholen Sie den obigen Vorgang, um weitere Kanäle

Bei Einstellung auf „Hörbehindert“

werden optische Hilfen für

Hörgeschädigte mit den Untertiteln

angezeigt (sofern solche optischen Hilfen

Damit können Sie die Sprache der

Audio-Typ Das Fernsehgerät schaltet auf eine

Sendung für Hörbehinderte um, wenn

„Hörbehindert“ gewählt wird.

Audio-Sprache Damit können Sie die für ein Programm

zu verwendende Dialogsprache wählen.

Manche digitalen Kanäle senden

möglicherweise mehrere Dialogsprachen

DE Verwendung der Menü-Funktionen

Audiobeschreibung Das Fernsehgerät liefert eine

Tonbeschreibung (Kommentar) von

visuellen Informationen, sofern solche

Informationen verfügbar sind.

Mischpegel Dient der Einstellung der Ausgangspegel

des Haupttons des Fernsehgeräts und der

Radioanzeige Bei der Wiedergabe von Radiosendungen wird ein

Hintergrundbild angezeigt. Sie können die Farbe des

Hintergrundbilds auswählen oder eine beliebige Farbe

anzeigen lassen. Drücken Sie eine beliebige Taste, um die

Anzeige des Hintergrundbilds vorübergehend aufzuheben.

Kindersicherung Damit können Sie eine Altersgrenze zum Betrachten oder

Aufnehmen von Programmen festlegen. Um ein Programm

anzusehen oder aufzunehmen, dessen Freigabealter über dem

angegebenen Alter liegt, muss der korrekte PIN-Code

1 Geben Sie Ihren PIN-Code mit den Zifferntasten ein.

Falls Sie noch keinen PIN-Code eingegeben haben,

erscheint ein PIN-Code-Eingabebildschirm. Folgen Sie

den nachstehenden Anweisungen unter „PIN Code“.

2 Drücken Sie F/f zur Wahl der Altersgrenze oder

„Ohne“ (für uneingeschränkte Wiedergabe), und

3 Drücken Sie RETURN.

PIN Code So stellen Sie eine PIN zum ersten Mal ein

1 Geben Sie einen PIN-Code mit den Zifferntasten ein.

2 Drücken Sie RETURN.

So ändern Sie Ihre PIN

1 Geben Sie Ihren PIN-Code mit den Zifferntasten ein.

2 Geben Sie den neuen PIN-Code mit den Zifferntasten

3 Drücken Sie RETURN.

• Der PIN-Code „9999“ wird immer akzeptiert.

Ermöglicht es dem Fernsehgerät, neue

digitale Dienste zu erkennen und zu

speichern, sobald diese verfügbar

Ermöglicht es dem Fernsehgerät,

Software-Updates über Ihren

vorhandenen Antennen-/Kabelanschluss

automatisch zu empfangen (wenn diese

herausgegeben werden). Wir empfehlen,

diese Einstellung immer auf „Ein“ zu

Systeminfo Zeigt die aktuelle Software-Version und

Zeitzone Gestattet Ihnen die manuelle Wahl der

Zeitzone, in der Sie sich befinden, wenn

sie von der Standard-

Zeitzoneneinstellung für Ihr Land/Gebiet

Damit bestimmen Sie, ob automatisch

zwischen Sommer- und Winterzeit

umgeschaltet wird oder nicht.

Aus: Die Uhrzeit wird mit der in

„Zeitzone“ eingestellten Zeitdifferenz

Ein: Es erfolgt eine automatische

Umschaltung zwischen Sommer- und

Winterzeit gemäß dem Kalender.

Diese Option gestattet den Zugriff auf einen Pay TV-Dienst,

nachdem Sie ein Conditional Access Module (CAM) und

eine View Card erhalten haben. Die Lage der Buchse

(PCMCIA) ist auf Seite 22 beschrieben.39

DE Zusatzinformationen

Technische Daten Modellbezeichnung KDL-40S40xx/40U40xxKDL-40V4000/40V42xxKDL-46V4000/46V42xxKDL-52V4000/52V42xxSystemPanel-SystemLCD-Bildschirm (Flüssigkristall-Display)FernsehsystemAnalog: Je nach ausgewähltem Land/Gebiet: B/G/H, D/K, L, IDigital: DVB-T/DVB-CFarb-/VideosystemAnalog: PAL, SECAM, NTSC 3.58, 4.43 (nur Video-Eingabe)Digital: MPEG-2 MP@ML/HLKanalbereichAnalog: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Digital: VHF/UHFTonausgabe10 W + 10 WEingänge/AusgängeAntenne/Kabel75-Ohm-Außenantenne für VHF/UHF /AV1 21-poliger SCART-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/Videoausgang für Fernsehsignale.// AV2 (SmartLink)21-poliger SCART-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang,S-Videoeingang, wählbarem Audio-/Videoausgang und SmartLink-Schnittstelle.COMPONENT INUnterstützte Formate: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vs-s, 75 Ohm, 0,3V sync-negativ/PB/CB: 0,7 Vs-s, 75 Ohm/ P R/CR: 0,7 Vs-s, 75 OhmCOMPONENT INAudioeingang (Cinchbuchsen)HDMI IN 1, 2, 3Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: Zwei Kanäle, linear, PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 BitAudioeingang (Cinchbuchsen) (nur HDMI IN 2)PC-Eingang (siehe Seite 40) AV 3Videoeingang (Cinchbuchse)AV 3Analog-Audioeingang (Cinchbuchsen) DIGITAL AUDIO OUT (OPTICAL) (außer KDL-40S40xx/40U40xx)Optische DigitalbuchseAnalog-Audioeingang (Cinchbuchsen)PC INPC-Eingangs (15-poliger D-Sub-Anschluss) (siehe Seite 40)G: 0,7 Vs-s, 75 Ohm, kein Sync auf Grün/B: 0,7 Vs-s, 75 Ohm/R: 0,7 Vs-s, 75 Ohm/HD: 1-5 Vs-s/VD: 1-5 Vs-s PC-Audioeingang (Minibuchse) i KopfhörerbuchseCAM (Conditional Access Module)-SchachtStromversorgung und SonstigesBetriebsspannung220 V – 240 V Wechselstrom, 50 HzBildschirmgröße (diagonal gemessen) 40 Zoll (Ca. 101,6 cm) 40 Zoll (Ca. 101,6 cm) 46 Zoll (Ca. 116,8 cm) 52 Zoll (Ca. 132,2 cm) Anzeigeauflösung1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)Leistungs-aufnahmeim Modus „Wohnung“/

„Standard“ 175 W 175 W 215 W 222 Wim Modus „Geschäft“/

„Brillant“ 197 W 197 W 238 W 249 WLeistungsaufnahme im Bereitschaftsmodus*0,19 W (Fortsetzung)40

* Die angegebene Bereitschaftsleistung ist erreicht, nachdem das Fernsehgerät notwendige interne Prozesse abgeschlossen

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

PC-Eingangssignal-Referenztabelle für PC

• Der PC-Eingang dieses Fernsehgerätes unterstützt Sync auf Grün oder Composite Sync nicht.

• Der PC-Eingang dieses Fernsehgeräts unterstützt keine Interlace-Signale.

• Der PC-Eingang dieses Fernsehgerätes unterstützt Signale in der obigen Tabelle mit einer Vertikalfrequenz

von 60 Hz. Für andere Signale erscheint die Meldung „NO SYNC“.

PC-Eingangssignal-Referenztabelle für HDMI IN 1, 2, 3

Tischständer 23,0 kg 21,5 kg 29,0 kg 38,0 kg ohne

Tischständer 20,0 kg 18,5 kg 25,0 kg 32,0 kg Mitgeliefertes Zubehör Siehe „1: Überprüfen des Zubehörs“ auf Seite 4. Sonderzubehör Wandmontagehalterung SU-WL500/Fernsehständer SU-FL300M Wandmontagehalterung SU-WL500 Auflösung

800 × 600 37,9 60 VESA-Richtlinien

800 × 600 46,9 75 VESA XGA

1024 × 768 48,4 60 VESA-Richtlinien

1280 × 1024 64,0 60 VESA Auflösung

800 × 600 37,9 60 VESA-Richtlinien

1024 × 768 48,4 60 VESA-Richtlinien

1280 × 768 47,4 60 VESA WXGA

1280 × 1024 64,0 60 VESA Modellbezeichnung KDL-40S40xx/

DE Zusatzinformationen

Prüfen Sie, ob die Anzeige 1 (Bereitschaft) in Rot blinkt.

Wenn die Anzeige 1 (Bereitschaft) blinkt

Die Selbstdiagnosefunktion wurde aktiviert.

1 Zählen Sie, wie oft die Anzeige 1 (Bereitschaft) zwischen den Zwei-Sekunden-Pausen blinkt.

Die Anzeige kann beispielsweise dreimal blinken, für zwei Sekunden erlöschen, und dann

erneut dreimal blinken.

2 Schalten Sie das Fernsehgerät mit 1 aus, trennen Sie das Netzkabel ab, und teilen Sie Ihrem

Händler oder der Sony-Kundendienststelle mit, wie oft die Anzeige blinkt (Anzahl der

Wenn die Anzeige 1 (Bereitschaft) nicht blinkt

1 Prüfen Sie die Posten in den nachstehenden Tabellen.

2 Falls das Problem bestehen bleibt, lassen Sie Ihr Fernsehgerät von qualifiziertem

Wartungspersonal warten. Zustand Erläuterung/Lösung Bild

Kein Bild (Bildschirm ist

dunkel) und kein Ton.

• Überprüfen Sie den Antennen-/Kabelanschluss.

• Schließen Sie das Fernsehgerät an das Stromnetz an, und drücken Sie 1

• Falls die Anzeige 1 (Bereitschaft) in Rot aufleuchtet, drücken Sie "/1.

Kein Bild, oder Menüanzeige

eines an die SCART-Buchse

angeschlossenen Gerätes

erscheint auf dem Bildschirm.

• Drücken Sie , um die Liste der angeschlossenen Geräte anzuzeigen,

und wählen Sie dann den gewünschten Eingang aus.

• Überprüfen Sie die Verbindung zwischen dem angeschlossenen Gerät

und dem Fernsehgerät.

Doppelbilder treten auf.

• Überprüfen Sie den Antennen-/Kabelanschluss.

• Überprüfen Sie Lage und Ausrichtung der Antenne.

Auf dem Bildschirm ist nur

Störrauschen (Schnee) zu

• Überprüfen Sie, ob die Antenne beschädigt oder verbogen ist.

• Prüfen Sie, ob die Antenne das Ende ihrer Lebensdauer (drei bis fünf

Jahre bei normalem Gebrauch, ein bis zwei Jahre bei Gebrauch an der

Küste) erreicht hat.

Das Bild ist verzerrt

(gepunktete Linien oder

Streifen erscheinen).

• Halten Sie das Fernsehgerät von elektrischen Störquellen, wie z.B.

Autos, Motorrädern, Haartrocknern oder optischen Geräten fern.

• Lassen Sie beim Aufstellen von Zusatzgeräten etwas Platz zwischen

dem Zusatzgerät und dem Fernsehgerät.

• Überprüfen Sie den Antennen-/Kabelanschluss.

• Halten Sie das Antennen-/Fernsehkabel von anderen Verbindungskabeln

Bild- oder Tonrauschen tritt

bei Wiedergabe eines TV-

• Stellen Sie „AFT“ (Automatic Fine Tuning) ein, um einen besseren

Bildempfang zu erhalten (Seite 34).

Winzige schwarze und/oder

helle Punkte erscheinen auf

• Der Bildschirm setzt sich aus Pixeln zusammen. Winzige schwarze

Punkte und/oder helle Lichtpunkte (Pixel) auf dem Bildschirm stellen

keine Fehlfunktion dar.

Die Bildkonturen sind

• Wählen Sie „Autom.“in „Film Modus“ (Seite 29).

Das Bild wird nicht in Farbe

• Wählen Sie „Normwerte“ (Seite 27).

DE Das Bild eines an die Buchsen

angeschlossenen Gerätes wird

nicht in Farbe oder in

irregulären Farben angezeigt.

• Überprüfen Sie den Anschluss der Buchsen COMPONENT IN, und

vergewissern Sie sich, dass jeder Stecker einwandfrei in der

entsprechenden Buchse sitzt.

Das Bild ist einwandfrei, aber

es ist kein Ton vorhanden.

• Drücken Sie 2 +/– oder % (Stummschaltung).

• Prüfen Sie, ob „Lautsprecher“ auf „TV-Lautsprecher“ (Seite 32)

• Bei Verwendung von HDMI-Eingabe mit einer Super Audio-CD oder

DVD-Audio liefert die Buchse DIGITAL AUDIO OUT (OPTICAL) u.

U. kein Audiosignal.

Sie können den gewünschten

• Schalten Sie zwischen Digital- und Analogmodus um, und wählen Sie

den gewünschten digitalen/analogen Kanal.

Einige Kanalpositionen sind

• Der Kanal ist nur für Verschlüsselungs-/Abonnementdienst verfügbar.

Abonnieren Sie den Pay TV-Dienst.

• Der Kanal wird nur für Daten verwendet (kein Bild oder Ton).

• Wenden Sie sich bezüglich der Übertragungsdetails an die Sendeanstalt.

Es werden keine digitalen

• Fragen Sie einen örtlichen Installateur, um herauszufinden, ob digitale

Sendungen in Ihrem Gebiet verfügbar sind.

• Besorgen Sie sich eine Antenne mit höherem Gewinn.

Das Fernsehgerät schaltet sich

automatisch aus (wechselt in

den Bereitschaftsmodus).

• Prüfen Sie, ob der „Abschalttimer“ aktiviert ist, oder stellen Sie die

Einstellung für „Dauer“ von „Einschalttimer-Einstellungen“ fest

• Wenn im Fernsehmodus 10 Minuten lang kein Signal eingeht und keine

Taste gedrückt wird, schaltet das Fernsehgerät automatisch in den

Das Fernsehgerät schaltet sich

• Prüfen Sie, ob der „Einschalttimer-Einstellungen“ aktiviert ist

Einige Eingangsquellen lassen

sich nicht auswählen.

• Wählen Sie „AV-Einstellungen“, und heben Sie die Einstellung

„Auslassen“ für die Eingangssignalquelle auf (Seite 32).

• Tauschen Sie die Batterien aus.

Ein Kanal kann nicht der

Favoritenliste hinzugefügt

• Bis zu 999 Kanäle können in der Favoritenliste gespeichert werden.

Das HDMI-Gerät erscheint

• Prüfen Sie, ob Ihr Gerät mit HDMI-Steuerung kompatibel ist.

Die Einstellung „Aus“ für

„Steuerung für HDMI“ kann

nicht gewählt werden.

• Wenn Sie eine Audioanlage angeschlossen haben, die mit HDMI-

Steuerung kompatibel ist, kann „Aus“ in diesem Menü nicht gewählt

werden. Wenn Sie die Audio-Ausgabe auf den TV-Lautsprecher

umschalten wollen, wählen Sie „TV-Lautsprecher“ im Menü

„Lautsprecher“ (Seite 32).

Bei Kabelanschluss werden

nicht alle Kanäle eingestellt.

• Überprüfen Sie die Support-Website auf Informationen zum

Kabeldiensteanbieter.

http://support.sony-europe.com/TV/DVBC/

Zustand Erläuterung/Lösung43

DE Zusatzinformationen2

Deutschland GmbH, Hedelfinger Strasse 61, 70327,

Technische gegevens 37

elektrische en elektronische

Digitale Elektronische Programma Gids (EPG)

Analoge instellingen

Deutschland GmbH, Hedelfinger Strasse 61, 70327

E Fur hilfreiche Informationen zu Sony Produkten
