BEDIENUNGSANLEITUNG CB55BB Vitrokitchen

GAS-ELECTRIC FREE STANDING COOKER

INSTRUCTION MANUAL

NOTICE D'UTILISATION DU FOUR GAZ-ELECTRICITE

GAS-ELEKTROBACKOFEN GEBRAUCHSANLEITUNG

LIBRETTO ISTRUZIONI FORNO A GAS\ELETTRICO

MULTIFUNCTIONE INSTRUCTIEHANDLEIDING

MANUAL DE INSTRUÇOES FORNO A GAS ELECTRICO

COCINA DE GAS- ELECTRICO INSTRUCCIONES DE USO

GB

FR

DE

IT

NL

P0

ESP

E

G

GAS - ELECTRIC FREE STANDING COOKER

INSTRUCTION MANUAL

Dear User:

GAS-ELEKTROBACKOFEN GEBRAUCHSANLEITUNG

Sehr geehrter Verbraucher;

Unser Ziel ist es gemäß dem Gesamtqualitätssinnes Ihnen ein erfolgreiches Produkt zu gewährleisten, dass in einer anspruchsvollen Atmosphäre und IN modernen Werken produziert wird.

Daher empfehlen wir Ihnen vor der Nutzung des Produktes die Gebrauchsanleitung sorgfältig zulesen und aufzubewahren, damit Sie diese bei Bedarf wieder verwenden können.

Bemerkung: These Gebrauchsanleitung wurde für mehrere AusführungenVBoreitet. Einige der in der Anleitung aufgeführten Eigenschaften konnen mit den Eigenschaften Ihres Gerates nicht übereinstimmen.

DIESES GERAET MULLS NACH DEN GELTENDEN BESTIMMUNGEN INSTALLIERT WERDEN UND DARF NUR IN GELUFTETEN RAEUMEN BENUTZT WERDEN. VOR INSTALLATION UND INBETRIEBNAHME DES GERAETES SIND DIE ANLEITUNGEN ZU BEACHTEN.

INHALTSVERZEICHNIS

BACKOFENMONTAGE

TECHNISCHE DATEN DES BACKOFENS

WICHTIG HINWEISE

DER BACKOFEN NICT FUNKTIATIONIER

BACKOFENDEFINITION & KONTROLLLENBLENDE

BACKFACHVERWENDUNG

GEBRAUCH DES BACKOFENS

NUTZUNG DER TASTENSCHUTZBLENDE

WARTUNG UND REINIGUNG

BACKOFENMONTAGE

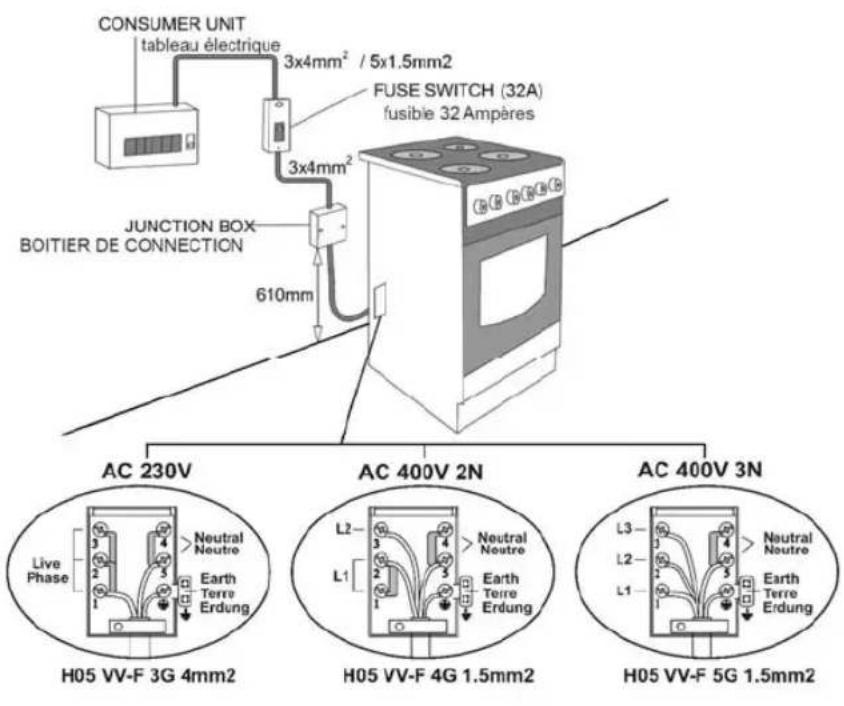

ELEKTRIKANSCHLUSS UND SICHERHEIT

1. Der Backofen benötigt eine Sicherung mit 16 Ampere. (Bei Ausführungen mit 2 HP + Elektroherd 32 Ampere) Falls notwendig sollte die Montage von einem autorisiertem Elektriker gemacht werden.
2. Ihr Backofen wurde gemäß 230 V / 400 V ac, 50 Hz Elektrikversorgung eingestellt. Falls Ihr Hauptstromnetz nicht mit thisem Wert übereinstimmtitte wenden Sie sich an Ihren autorisierten Service.
3. Die elektrischen Anschluss des Backofens dürfen nur mit Steckern, dessen Erdleitungen gemäß der Vorschriften verlegt wurden, durchgeführt werden. Falls die Einbaufläche des Backofens nicht über Stecker gemäß Erdleitungen verfügbar,itte wenden Sie sich sofort an einen autorisierten Elektriker.Der Hersteller ubernimmt keine Haft fur Schaden, die Aufgrund Stecker ohne Erdleitungen entstehen.Falls die Abschlusse der Elektrikleitungen offen sind, abhängig vom Geratotyp, stellen Sie fur den Fall, dass ein Anschluss an das Hauptstromnetz erstellt wird oder der Anschluss ausfallt, an dem Hauptstromnetz einen Schlüssel her, durch den alle Abschlussanschluse abgebrochen werden konnen.
4. Wenn ihre Elektrikversorgungsleitung beschädigt ist, muss die Leitung von einem autorisierten Service oder einem Fachelektriker erneuert werden, um möglich die Gefahren zu verhindern.
5. Die Elektrikleitungarf nicht in Kontakt mit warmen Gerateteilenkommen.

GASANSCHLUSS UNDSICHERHEIT

1. Schelle an Schlauch bauen. Ein Ende des Schlauchs bis zum Ende der Leitung schiben und mit einem Schraubenzieher die Schelle festziehen.
2. Sorgen Sie damit dass die Schalter auf dem Kontrollblende geschlossen, der Gashahn offen ist, damit die Dichtringkontrolle durchgefuhrt werden kann. Anschlusspunkt mit Seite beschmierten. Wenn ein Leck vorhanden ist, wird die eingeseiffe Stelle schäumen.
3. Betätigen Sie ihren Ofen auf einer glatte Ebene und in einer gut gelufteten Atmosphäre.

KONTROLLIEREN SIE DEN GASANSCHLUSS.

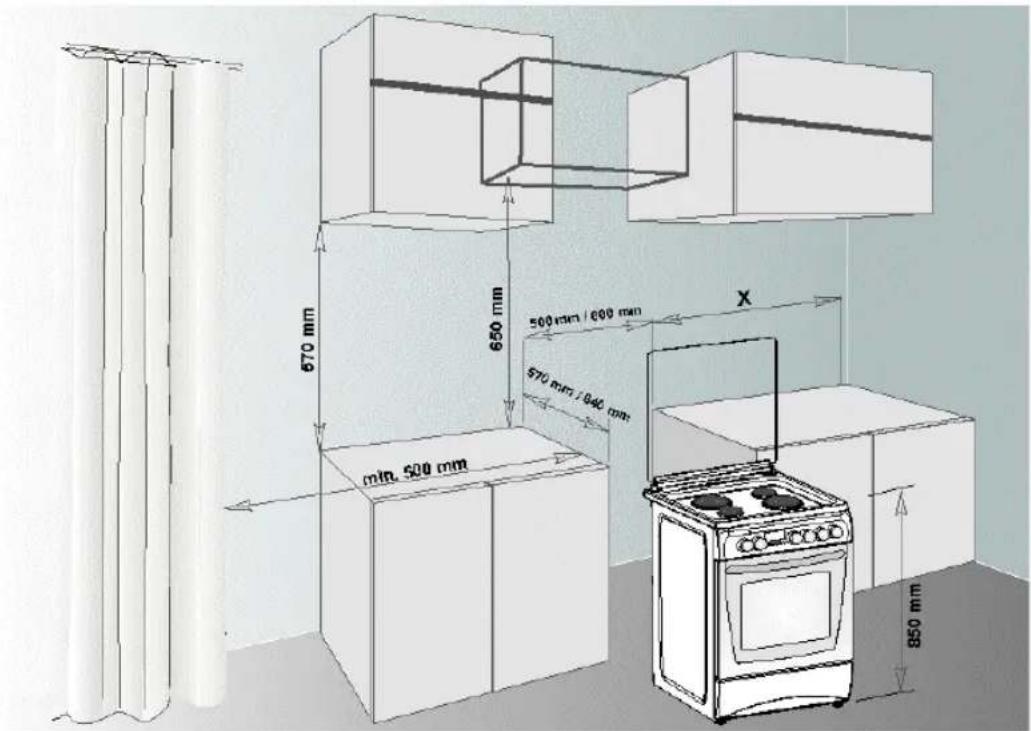

Beim Einbau des Backofens darauf auf achten, das dass Gerät auf Thekenebene liegt. Falls notwendig die FüBe einstellen, um den Backofen auf Thekenebene zu bringen.

Sorgen Sie damit das der Gasschlauch und die Elektrikleitung nicht über warme Flächen wie die hinterere Seite des Ofens, geführt werden. Herd mit Gasanschluss nicht verstellen. Durch Belastung kann sich der Schlauch offen und zu Gaslecken führen.

TECHNISCHE DATEN DES BACKOFENS

DATEN 50*55 50*60 60*58 60*60
BREITE AUSSEN	500 mm 50	0 mm 600 mm	600 mm
TIEFE AUSSEN	565 mm 63	5 mm 580 mm	635 mm
HÖHE AUSSEN	855 mm 85	5 mm 855 mm	855 mm
BREITE INNEN	365 mm 36	5 mm 465 mm	465 mm
TIEFE INNEN	410 mm 41	0 mm 410 mm	410 mm
HÖHE INNEN	355 mm 35	5 mm 355 mm	355 mm
LEUCHTENSTÄRKE* 15 W
THERMOSTAT	50 - 280 °C
HEIZELEMENT OBEN 1000 W 1200 W
HEIZELEMENT UNTEN 800 W 1000 W
HEIZELEMENT TURBO * ---- 1800 W 2200 W
GRILL HEIZELEMENT*	1500 W 2000 W
VERSORGUNGSSPANNUNG	230V AC, 50 Hz
ELEKTROHERD 145 mm*	1000 W
ELEKTROHERD 180 mm*	1500 W
ELEKTROHERD 145 mm rapid*	1500 W
ELEKTROHERD 180 mm rapid*	2000 W

SPRITZENWERTE JE NACH GASTYP			LPG	Erd gas	Erd gas
			G 30-30	G 20-20	G 25-25
Wok Brenner	Spritze	mm	0.96	1.30	1.40
	Kraft	KW	3.60	3.35	3.66
Großer Gasbrenner	Spritze	mm	0.85	1.15	1.20
	Kraft	KW	3.00	2.77	3.00
Mittlerer Gasbrenner	Spritze	mm	0.65	0.97	0.95
	Kraft	KW	1.78	1.78	1.61
Kleiner Gas brenner	Spritze	mm	0.50	0.72	0.70
	Kraft	KW	0.88	0.99	0.88
Unterhitze	Spritze	mm	0.70	0.97	0.95
	Kraft	KW	2.16 / 2.22	1.83 / 2.00	1.72 / 1.70
Grill Brenner	Spritze	mm	0.60 / 0.65	0.95	0.92 / 0.95
	Kraft	KW	2.22 / 1.72	1.78 / 1.85	1.50 / 1.60

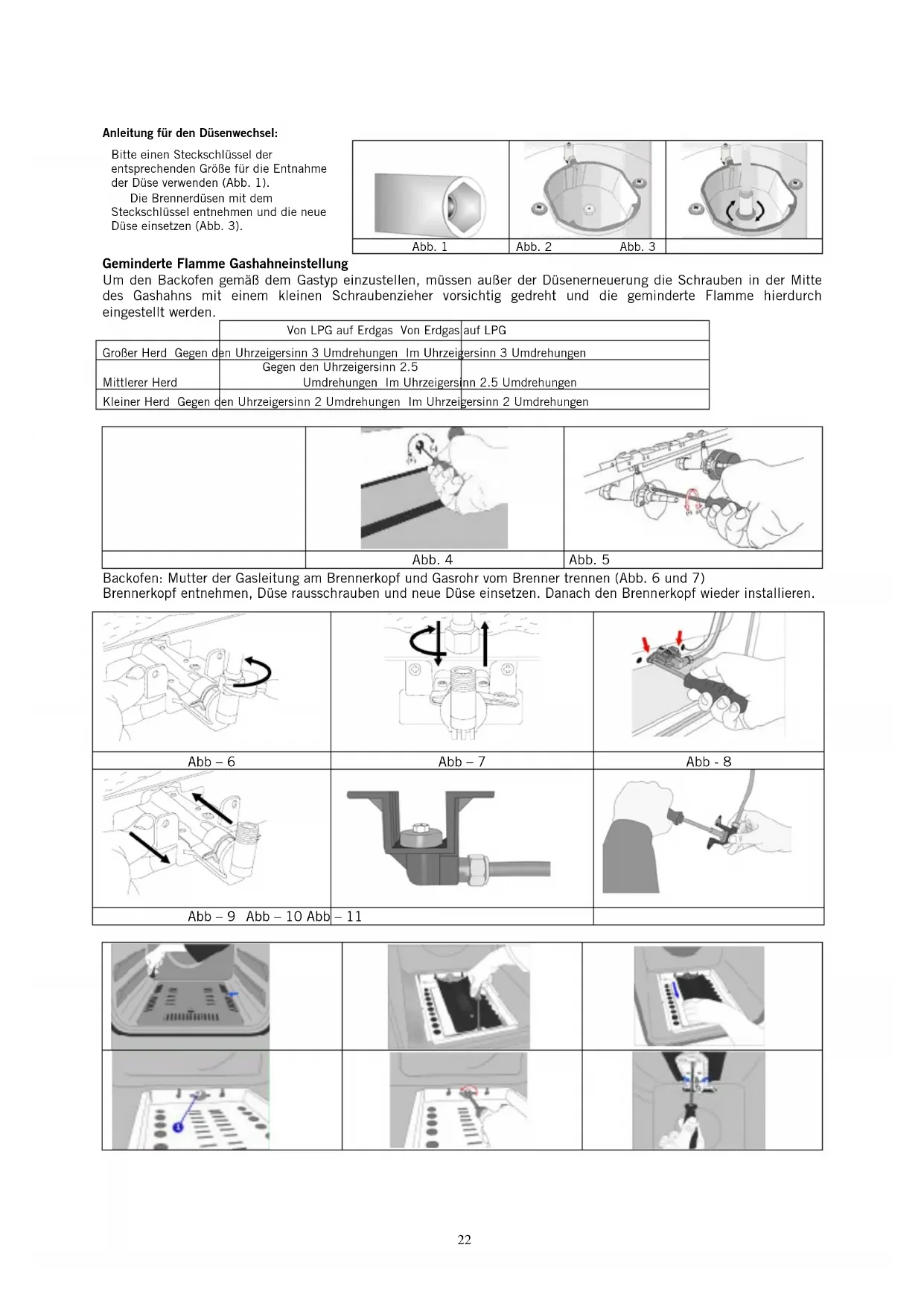

Anleitung für den Dusenwechsel:

Bitte einen Steckschluss der entsprechenden Groß für die Entnahme der Düse verwenden (Abb. 1).

Die Brennerdusen mit dem Steckschluss entnehmer und die neue Duseiniszen (Abb. 3).

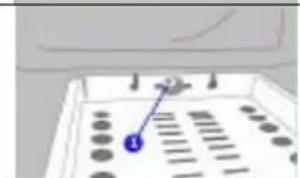

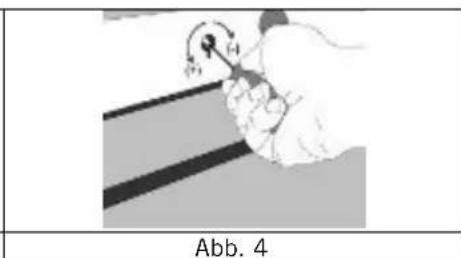

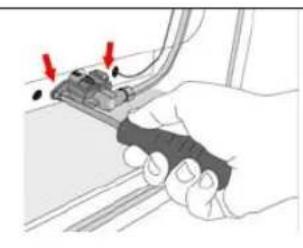

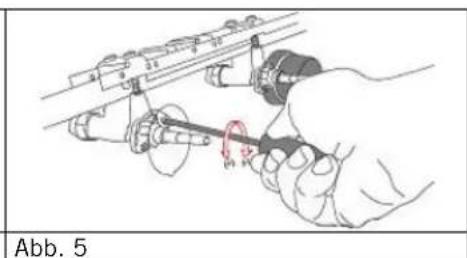

Geminderte Flamme Gashahneinstellung

Um den Backofen gemäß dem Gastyp einzustellen, mussen außer der Dusenerneuerung die Schrauben in der Mitte des Gashahns mit einem kleinen Schraubenzieher vorsichtig gedreht und die geminderte Flamme hierdurch eingestellt werden.

	Von LPG auf Erdgas Von Erdgas	auf LPG
Großer Herd Gegen den Uhrzeigersinn 3 Umdrehungen Im Uhrzeigersinn 3 Umdrehungen
Mittlerer Herd	Gegen den Uhrzeigersinn 2.5 Umdrehungen Im Uhrzeigersinn 2.5 Umdrehungen
Kleiner Herd Gegen den Uhrzeigersinn 2 Umdrehungen Im Uhrzeigersinn 2 Umdrehungen

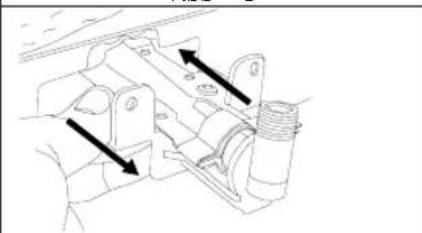

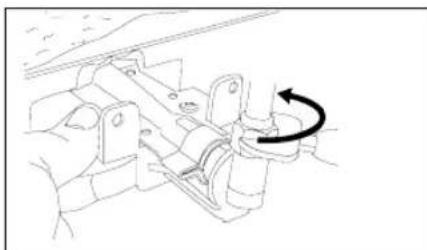

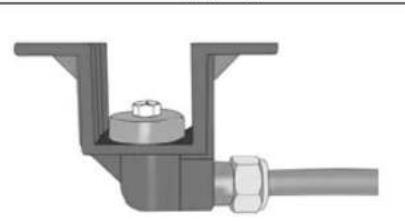

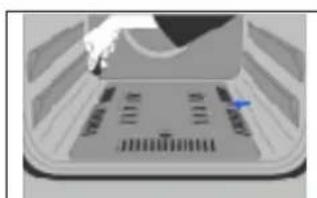

Backofen: Mutter der Gasleitung am Brennerkopf und Gasrohr vom Brenner trennen (Abb. 6 und 7) Brennerkopf entnehmen, Duse rausschrauben und neue Duse einsetzen. Danach den Brennerkopf wieder installieren.

Abb-6

Abb-7
Abb-8

Abb-9 Abb-10 Abb-11

WICHTIG HINWEISE

1. Auf dem technischen Datenetikett, das sich auf der Rückseite befindet, finden Sir den Gastyp Ihres Backofens (LPG oder Erdgas -NG-).
2. Energieversorgungsspannung Ihres Backofens ist 230V / 400V ac, 50Hz .
3. Wenn die vorhandene Sicherung 16 oder 32 amp geringer als die Backofenleistung ist,itte sorgen Sie fur eine Sicherungserneuerung durch einen Fachelektriker.
4. Da der Stecker Ihres Backofens über ein Erdsystem verfügt, sorgen Sie davon dass ein Erdstecker verwendet wird. Bei Nichtverwendung eines Erdsteckers wird unsere Firma für Schaden nicht haften.
5. Sorgen Sie für Abstand der Gasschläuche und Elektrikleitungen zu warmen Flächen, achten Sie auf Nichtberührung des Geräts.
6. In Abstand zu scharfen Kanten und erwärnten Flächen halten.
7. Bei Beschädigung der Energieversorgungsleitung sorgen Sie für die sofortige Erneuerung durch unseren Service oder in Begleitung von Fachpersonen..
8. Bei Beschädigung der Backofenleuchte, vor der Erneuerung den Elektrikstecker von der Steckdose abziehen.
9. Bei Stromausfall den Timer wieder richtig einstellen. Im Gegenfall wird der Backofen nicht Funktionieren. (Option digitaler Timer)
10. Wenn Ihr Gerät mit einem anderen Gaswert produziert worden ist,itte schlieBen Sie den richtigen Hahn an
11. SchlieBen Sie ihren Backofen an den LPG-hahn, so dass keine Leckage entsteht.
12. Verwenden Sie bei der Gasleckkontrolle kein Feuerzeug, Streichholz, Zigarettenflamme oder ähnliche brennbaren Materialien.
13. Der Gebrauch des Geräts wird im Einbauzimmer zu Feuchtigkeit führen, sorgen Sie für eine sorgfällige Entlüftung
14. Pflegen Sie die natürlichen Luftkanäe.
15. Bei Funktion des Backofens erwärmen sich zugängliche Teile, davon Kinder von diesen Teilen fernhalten.
16. Bei erwarttem Ofen das Glas nicht ohne Handschuhe berühren.
17. Vor Betätigung des Backofens Gardinen, Tull, Papier oder andere brennbare Materialien vom Gerät fernhalten
18. Schnell brennbare oder feuergefährliche Materialien nicht in oder auf das Gerät legen.
19. Um die Quellennergie zu unterbrechen, bzw. für eine vollkommenene Elektrikunterbrechung müssen alle Polkontakscheider gemäß der Elektrikeinrichtungsvorschriften in einer festen Einrichtung unterbracht sein.
20. Gashahne sind durch Schlosser gesichert. Nicht drehen, bevor der Schalter nicht gedrückt ist.

DER BACKOFEN NICT FUNKTIATIONIERT

1. Überprüfen Sie ob der Stecker an die Elektriksteckdose angeschlossen ist.
2. Überprüfen Sie ob das Netz mit Strom versorgt wird.
3. Überprüfen Sie die Sicherungen.
4. Prufen Sie die Leistungsleitung auf Beschädigungen.
5. Überprüfen ob das Hauptgasventil offen ist.
6. Überprüfen ob der Gasschlauch gebrochen oder gebogen ist.
7. Überprüfen ob der Gasschlauch richtig an den Ofen geschlossen ist.
8. Durch Anhörung des Gases überprüfen ob Gas zuläuft.
9. Überprüfen ob das richtige Gasventil verwendet wurde.
10. Wir empfehlen das Gasventil alle zwei Jahre zu erneuern.
11. Wenn Ihr Ofen nach diesen Kontrollen nicht Funktioniert wenden Sie sich an den{nachsten Service oder an einen Fachman

BACKOFENDEFINITION UND KONTROLLENBLENDE

BDEUTUNGEN DER SYMBOLE, DIE AUF IHREM KONTROLLBLENTE ERSCHEINEN KONNEN, WERDEN UNTEN AUFGEFührt

BRATSPIESS(HAEHNCHEN GRILLEN)

HEIZELEMENT OBEN+ UNTEN

LEUCHTE

HEIZELEMENT UNTEN+LUFTER

GRILLHEIZELEMENT+BRATSPIESS

GRILLHEIZELEMENT+LEUCHTE

ELEKTRO TIMER

FLAMME

LUFTER

HEIZELEMENT TURBO+LUFTER

HEIZELEMENT OBEN+ UNTEN+LUFTER

GRILLHEIZELEMENT+LUFTER

GRILLHEIZELEMENT

HEIZELEMENT OBEN

HEIZELEMENT UNTEN

ZUNDER

MECHANISCHER TIMERSCHALTER (auf Wunsch); Die bleibende Zeit Backzeit konnen Sie vom Timer ablesen.

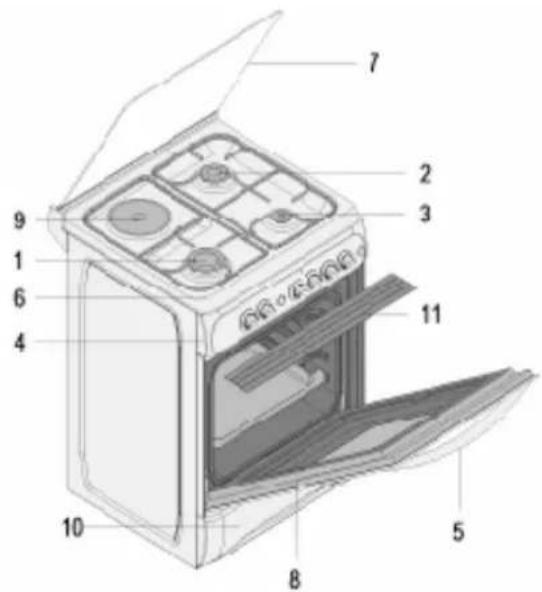

BACKOFENDEFINITION UND KONTROLLENBLENTE

1. GroBer Gasbrenner
2. Mittlerer Gasbrenner
3. Kleiner Gasbrenner
4. Kontrollblende
5. Ofengriff
6. Platte offen
7. Glasdeckel offen
8. Ofendeckel mit Doppelglas
9. Elektroherd (auf Wunsch)
10. Erwärmbeilung (Schubkastentyp)
11. Schalterschutzplatte

BACKFACHVERWENDUNG

Gasherdverwendung :

Großer Herd	24 - 28 cm
Normaler Herd 18 - 22 cm
Hilfsherd	12 - 18 cm

GESCHLOSSEN

GANZ OFFEN

HALB OFFEN

Drucken Sie den Schalter nach vorn und gegen den Uhrzeigersinn bis zum Flammensymbol drehen. (links)

Alle Zünder müssen Funktionieren und nur der kontrollierte Herd darf brennen.

Drucken Sie den Schlüssel bis die Zündung erfolgt.

Bei Ausführungen mit Gassicherheitsystem schaltet das Kontrollventil das Gas automatisch aus, wenn die Flammerelisch. ( auf Wunsch)

Elektroherdverwendung:

Stellen Sie Ihren Herd, durch drehen des Schlüssel im Uhrzeigersinn, auf das gewünschte Wärmeniveau.

Wenn die Warnleuchte über dem Schlüssel leuchtet, bedeutet dies, dass der Ofen besetzt ist. Nach dem Backen wieder in die Position drehen.

Hot Plate	NIVEAU 1	NIVEAU 1	NIVEAU 1	NIVEAU 1	NIVEAU 1	NIVEAU 1
145 mm	95 W 155	W 250 W 400	W 750 W 1000	W
180 mm 115 W 175 W	250 W 600 W	850 W 1500	W
145 mm schnell 135 W	165 W 250 W	500 W 750 W	1500 W
180 mm schnell 175 W		220 W 300	W 850 W 150	W 2000 W
Erwärmen - bei geringer Hitze Backen Temperatur			Bei normalem Backen Temperatur		braten

Der Elektroherd verfügt über 6 Standard Temperaturniveaua.

Betätigen Sie ihren Elektroherd bei der Erstbedienung 5 Minuten in Stellung 6. Dies hilft dazu, die Materialien gegen Hitze zu stärken

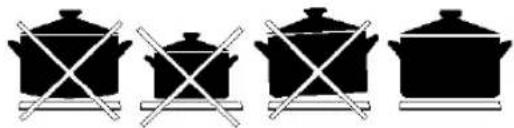

Verwenden Sie je nach Möglichkeit Kochtopfe mit langen Griffen und platten Böden, damit Sie den Strom ergiebiger nutzen können

GEBRAUCH DES BACKOFENS

1. Bei der Erstbedienung des Backofens entsteht ein Geruch durch das Nutzen der Erwärmtiele.
2. Betätigen Sie ihren Backofen im leeren Zustand bei 250 C 45-60 Minuten, um diesen Geruch zu begeben.
3. Um Backen zu können, muss der Schlüssel gedreht werden. Im Gegenfall Funktioniert der Ofen nicht.
4. In der Back- und Brattabelle sind Speisensorten, Back- und Bratzeiten und die jeweiligen Thermostat Positionen aufgeführrt.
5. Die in der Backtabelle aufgehufen Werte sind typische Werte und wurden durch Tests, die in unserem Labor
6. durchgeführt wurden, festgelegt.
7. Je nach ihren Back- und Bratmethoden und Angewohnheiten können Sie verschiedene Geschmacks für ihren Gaumen gestalten.
8. Mit Hilfe der Accessoires konnen Sie in Ihr dem Ofen Hahnchen drehen (auf Wunsch)
9. Back- und Bratzeiten: Ergebnisse; Feldspannung und Materialien in verschiedene Qualität können sich Abhängig von Menge und Temperaturändern.
10. Beim Braten im Ofen sollen der Deckel nicht geöffnet werden. Im Gegenfalländern sich die Temperaturumlaufbalance im Ofen und die Ergebnisse.
11. Beim Kuchen backen können Sie durch Verwendung von Backformen bessere Ergebnisse erreichen

BACK-UND

BRATTABELLE

SPEISEN	TEMPERATUR	FACHPOSITION	BACK-ODER BACKZEIT (Minute)
SAHNEKUCHEN 150 -	170 2 30 - 35
KUCHEN 200 - 220	2 35 - 45
BISKUIT 160 - 170	3 20 - 25
PLÄTZCHEN 160 - 170	3 20 - 35
KUCHEN 160 - 180	2 25 - 35
PLÄTZCHEN MIT ZWIEBACK	200 - 220 2 30	- 40
SÜSSES GEBÄCK 180 -	220 2 35 - 45
MÜRBETEIGPASTETE 160 -	180 2 20 - 30
LAMMFLEICH 200 -	30 1 90-120
KALB	200 - 230 1	90-120
SCHAF	210-230	1	90-120
HÄHNCHEN (STUCK)	210-230	1 75-100
FISCH	190-210	2	40-50

Bemerkung: Die in der Tabelle aufgeführten Werte sind Laborergebnisse. Durch Proben konnen Sie verschiedene Geschmacks finden. Vor dem Backen oder Braten 5-10 Minuten vorwärmen.

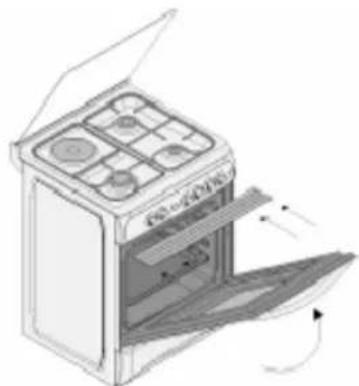

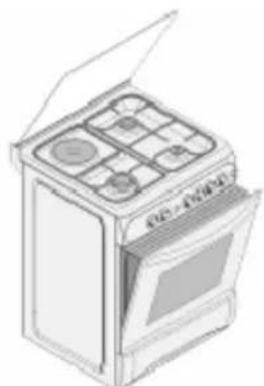

NUTZUNG DER TASTENSCHUTZBLENDE (option)

1. Ist eine Sicherheitsblende, durch das die Kontrollblende und die Schalter geschützt werden, wenn der Backofen im Grillmodus ist. (Bild 1)
   2.itte verwenden Sie these Blende um die Kontrollblende und die Schalter vor der Hitze zu schutzen, wenn der Backofen im Grillmodus ist.
2. Bringen Sie die Sicherheitsblende durch offen den Vorderdeckelglases unter der Kontrollblende an. (Bild 2)
3. Befestigen Sie die Sicherheitsblende zwischen Backofen und Vorderdeckel durch schlieben des Deckels. (Bild 3)
4. Wichtig ist es, das der Deckel beim Grillmodus im festgesetzten Abstand offen bleibt.
5. Die Sicherheitsblende schützt die Kontrollblende und die Schalter und bietet Ihnen eine ideale Back/Bratatmosphäre.

Bild 1

bild 2

bild 3

WARTUNG UND REINIGUNG

1. Ziehen Sie den Stromversorgungsstecker aus der Steckdose und unterbrechen Sie den Gaszulauf durch schlieben des Gashahns.
2. Der Backofen ist in Betrieb und kurz nach Inbetriebsetzung sehr heißt. Von Erwärmtellen fernhalten.
3. Den Innenteil, die Blende, den Deckel, Backbleche und andere Teile des Backofens nicht mit harten Bürsten, Geschirrdrahten oder Messern reinigen.
4. Verwenden Sie keine atzenden, ritzenden Materialien oder Reinigungsmittel.
5. Die Innenteile des Backofens mit einem seifigen Lappen wischen, abspulen und mit einem weichen Tuch trocknen.
6. Glasflächen mit spezialem Glasreinigungsmittel reinigen.
7. Den Backofen nicht mit dunstigen Reinigungsmitteln reinigen.
8. Herdköpf met Seifenwasser reinigen und Gaskanäle mit einer Bürste reinigen.
9. Vor Aufklappen des oberen Backofendeckels, die Flüssigkeit auf dem Deckel reinigen. Gleichzeitig, achten Sie darauf dass die Bratplatte kalt ist, bevor Sie den Deckel zuklappen.
10. Verwenden Sie bei der Reinigung des Backofens keine brennbaren Mittel wie Säure, Verdünner oder Gas.
11. Teile des Backofens nicht in der Spulmaschine reinigen.

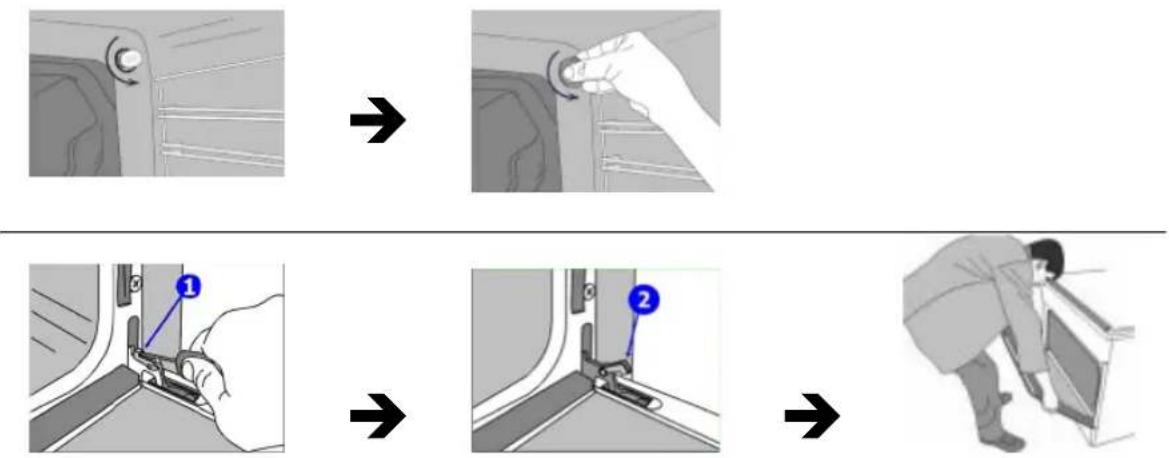

12. Mit einem Schraubenzieher die Halterschrauben herausdrehen, um das AuBenglas des Backofens zu reinigen. Vorderglas aus der Aufnahme hersusannahn und die AuBenglaser sorgfaltig reinigen und spulen. Nach dem trocknen das Vorderglas anbringen und Halterschrauben hineindrehen.

LIBRETTO ISTRUZIONI FORNO A GAS\ELETTRICO

Carutente,

GASFORNUIS GEBRUIKEN

OVEN GEBRUIKEN

HET BLAD VOOR HET BESCHERMEN VAN KNOPPEN GEBRUIKEN (OPT)

ONDERHOUD en REINIGING

DE OVEN INSTALLEREN

ELEKTRICITEIT AANSLUITEMEN BEVEILIGING

GEBRUK VAN HET GASFORNUIS

GESLOTEN

Volledig open

Half open
