BEDIENUNGSANLEITUNG CB55IN Vitrokitchen

GAS-ELEKTROBACKOFEN GEBRAUCHSANLEITUNG

GAS-ELEKTROBACKOFEN GEBRAUCHSANLEITUNG

Sehr geehrter Verbraucher; Unser Ziel ist es gemäß dem Gesamtqualitätssinnes Ihnen ein erfolgreiches Produkt zu gewährleisten, dass in einer anspruchsvollen Atmosphäre und İN modernen Werken produziert wird. Daher empfehlen wir Ihnen vor der Nutzung des Produktes die Gebrauchsanleitung sorgfältig zu lesen und aufzubewahren, damit Sie diese bei Bedarf wieder verwenden können.

Bemerkung : Diese Gebrauchsanleitung wurde für mehrere Ausführungen vorbereitet. Einige der in der Anleitung aufgeführten Eigenschaften können mit den Eigenschaften Ihres Gerätes nicht übereinstimmen. DIESES GERAET MUSS NACH DEN GELTENDEN BESTIMMUNGEN INSTALLIERT WERDEN UND DARF NUR IN GELÜFTETEN RAEUMEN BENUTZT WERDEN. VOR INSTALLATION UND INBETRIEBNAHME DES GERAETES SIND DIE ANLEITUNGEN ZU BEACHTEN.

TECHNISCHE DATEN DES BACKOFENS

NUTZUNG DER TASTENSCHUTZBLENDE

WARTUNG UND REINIGUNG20

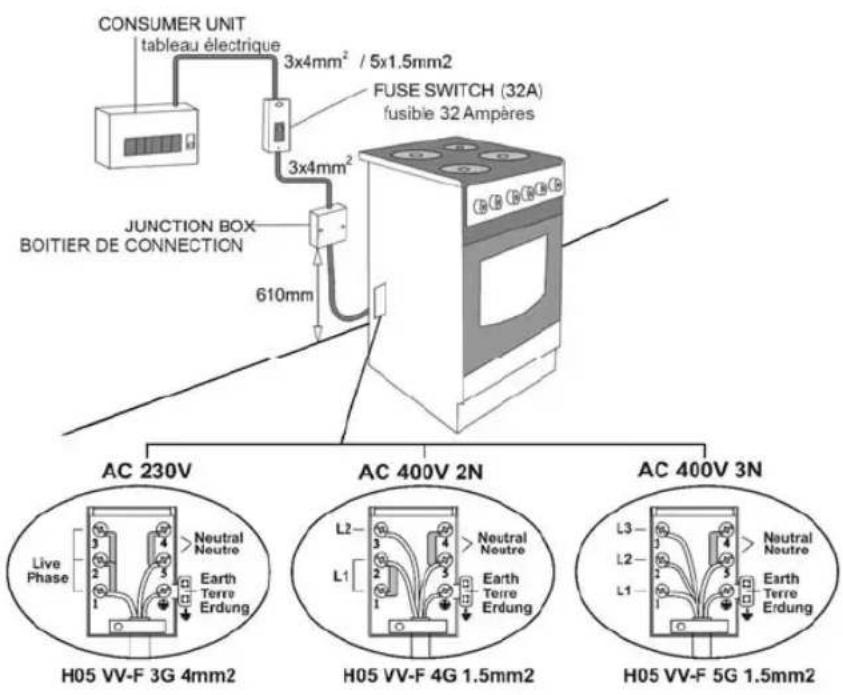

ELEKTRİKANSCHLUSS UND SICHERHEIT

1. Der Backofen benötigt eine Sicherung mit 16 Ampere. (Bei Ausführungen mit 2 HP + Elektroherd 32 Ampere) Falls

notwendig sollte die Montage von einem autorisiertem Elektriker gemacht werden.

2. Ihr Backofen wurde gemäß 230 V / 400 V ac, 50 Hz Elektrikversorgung eingestellt. Falls Ihr Hauptstromnetz nicht

mit diesem Wert übereinstimmt bitte wenden Sie sich an Ihren autorisierten Service.

3. Die elektrischen Anschlüsse des Backofens dürfen nur mit Steckern, dessen Erdleitungen gemäß der Vorschriften

verlegt wurden, durchgeführt werden. Falls die Einbaufläche des Backofens nicht über Stecker gemäß Erdleitungen verfügt, bitte wenden Sie sich sofort an einen autorisierten Elektriker. Der Hersteller übernimmt keine Haft für Schäden, die Aufgrund Stecker ohne Erdleitungen entstehen. Falls die Abschlüsse der Elektrikleitungen offen sind, abhängig vom Gerätetyp, stellen Sie für den Fall, dass ein Anschluss an das Hauptstromnetz erstellt wird oder der Anschluss ausfällt, an dem Hauptstromnetz einen Schlüssel her, durch den alle Abschlussanschlusse abgebrochen werden können.

4. Wenn Ihre Elektrikversorgungsleitung beschädigt ist, muss die Leitung von einem autorisierten Service oder einem

Fachelektriker erneuert werden, um mögliche Gefahren zu verhindern.

5. Die Elektrikleitung darf nicht in Kontakt mit warmen Geräteteilen kommen.

GASANSCHLUSS UND SICHERHEIT

1. Schelle an Schlauch bauen. Ein Ende des Schlauchs bis zum Ende der Leitung schieben und mit einem

Schraubenzieher die Schelle festziehen.

2. Sorgen Sie dafür dass die Schalter auf dem Kontrollblende geschlossen, der Gashahn offen ist, damit die

Dichtringkontrolle durchgeführt werden kann. Anschlusspunkt mit Seife beschmieren. Wenn ein Leck vorhanden ist, wird die eingeseifte Stelle schäumen.

3. Betätigen Sie Ihren Ofen auf einer glatte Ebene und in einer gut gelüfteten Atmosphäre.

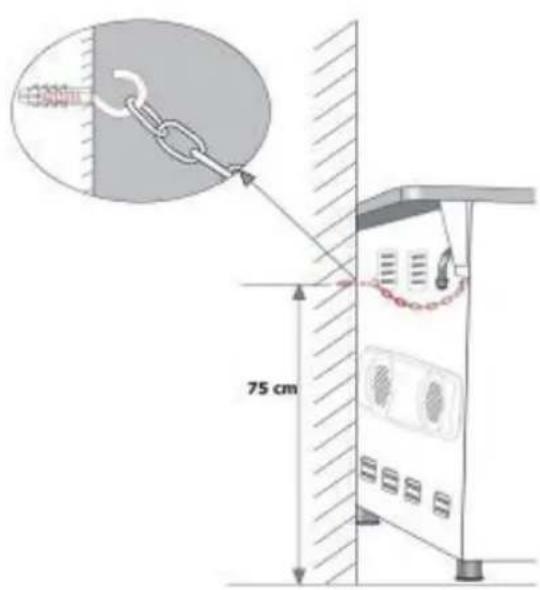

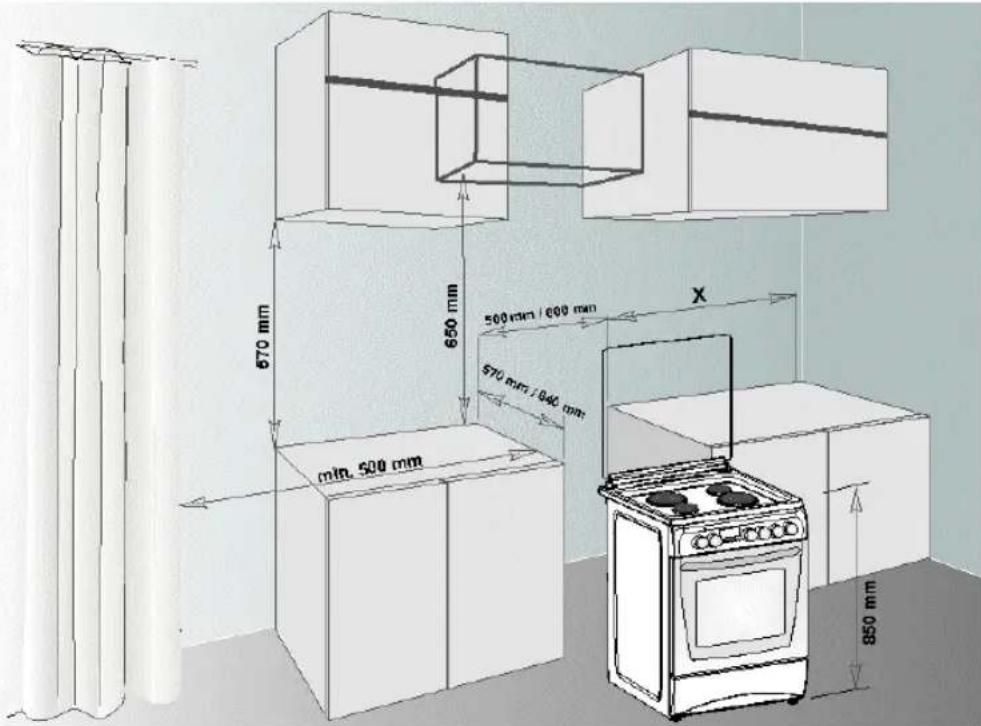

KONTROLLIEREN SIE DEN GASANSCHLUSS. Beim Einbau des Backofens darauf achten, das dass Gerät auf Thekenebene liegt. Falls notwendig die Füße einstellen, um den Backofen auf Thekenebene zu bringen. Sorgen Sie dafür das der Gasschlauch und die Elektrikleitung nicht über warme Flächen wie die hintere Seite des Ofens, geführt werden. Herd mit Gasanschluss nicht verstellen. Durch Belastung kann sich der Schlauch lösen und zu Gaslecken führen.21

TECHNISCHE DATEN DES BACKOFENS

LEUCHTENSTÄRKE* 15 W

HEIZELEMENT UNTEN 800 W 1000 W

SPRITZENWERTE JE NACH GASTYP

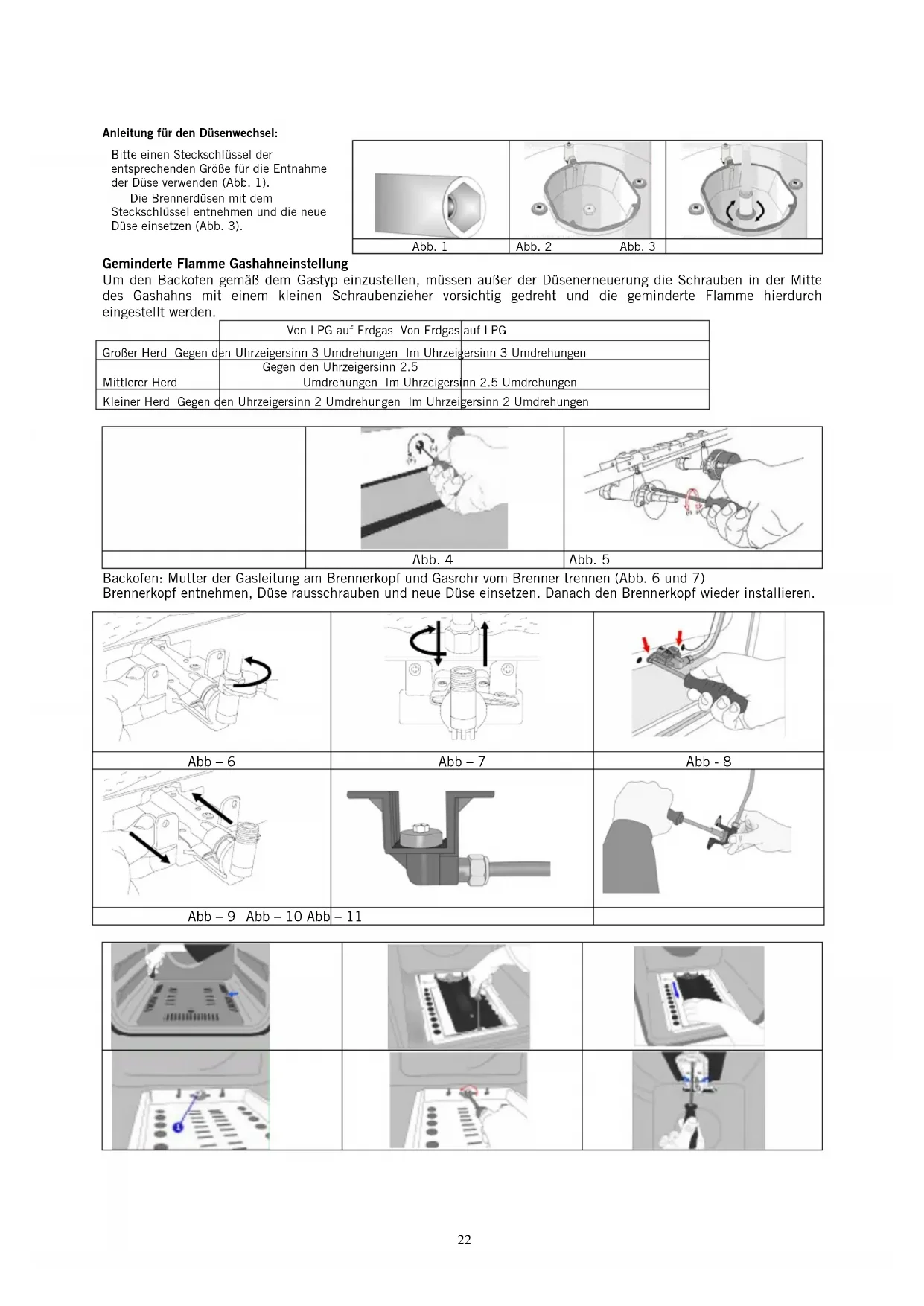

Kraft KW 2.16 / 2.22 1.83 / 2.00 1.72 / 1.70 Grill Brenner Spritze mm 0.60 / 0.65 0.95 0.92 / 0.95 Kraft KW 2.22 / 1.72 1.78 / 1.85 1.50 / 1.6022 Anleitung für den Düsenwechsel: Bitte einen Steckschlüssel der entsprechenden Größe für die Entnahme der Düse verwenden (Abb. 1). Die Brennerdüsen mit dem Steckschlüssel entnehmen und die neue Düse einsetzen (Abb. 3).

Abb. 1 Abb. 2 Abb. 3 Geminderte Flamme Gashahneinstellung Um den Backofen gemäß dem Gastyp einzustellen, müssen außer der Düsenerneuerung die Schrauben in der Mitte des Gashahns mit einem kleinen Schraubenzieher vorsichtig gedreht und die geminderte Flamme hierdurch eingestellt werden. Von LPG auf Erdgas Von Erdgas auf LPG Großer Herd Gegen den Uhrzeigersinn 3 Umdrehungen Im Uhrzeigersinn 3 Umdrehungen Mittlerer Herd Gegen den Uhrzeigersinn 2.5 Umdrehungen Im Uhrzeigersinn 2.5 Umdrehungen Kleiner Herd Gegen den Uhrzeigersinn 2 Umdrehungen Im Uhrzeigersinn 2 Umdrehungen

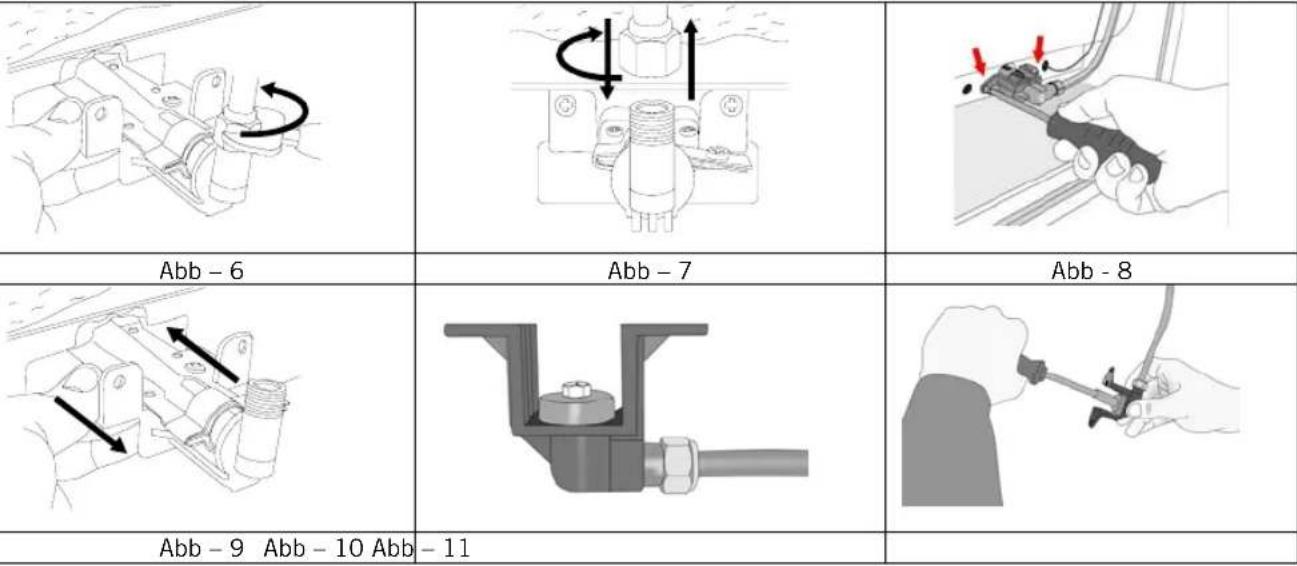

Abb. 4 Abb. 5 Backofen: Mutter der Gasleitung am Brennerkopf und Gasrohr vom Brenner trennen (Abb. 6 und 7) Brennerkopf entnehmen, Düse rausschrauben und neue Düse einsetzen. Danach den Brennerkopf wieder installieren.

Abb – 9 Abb – 10 Abb – 1123 WICHTIGE HINWEISE

1. Auf dem technischen Datenetikett, das sich auf der Rückseite befindet, finden Sir den Gastyp Ihres Backofens

(LPG oder Erdgas -NG-).

2. Energieversorgungsspannung Ihres Backofens ist 230 V / 400 V ac, 50 Hz.

3. Wenn die vorhandene Sicherung 16 oder 32 amp geringer als die Backofenleistung ist, bitte sorgen Sie für eine

Sicherungserneuerung durch einen Fachelektriker.

4. Da der Stecker Ihres Backofens über ein Erdsystem verfügt, sorgen Sie dafür dass ein Erdstecker verwendet wird.

Bei Nichtverwendung eines Erdsteckers wird unsere Firma für Schäden nicht haften.

5. Sorgen Sie für Abstand der Gasschläuche und Elektrikleitungen zu warmen Flächen, achten Sie auf

Nichtberührung des Geräts.

6. İn Abstand zu scharfen Kanten und erwärmten Flächen halten.

7. Bei Beschädigung der Energieversorgungsleitung sorgen Sie für die sofortige Erneuerung durch unseren Service

oder in Begleitung von Fachpersonen..

8. Bei Beschädigung der Backofenleuchte, vor der Erneuerung den Elektrikstecker von der Steckdose abziehen.

9. Bei Stromausfall den Timer wieder richtig einstellen. Im Gegenfall wird der Backofen nicht funktionieren.

(Option digitaler Timer)

10. Wenn Ihr Gerät mit einem anderen Gaswert produziert worden ist, bitte schließen Sie den richtigen Hahn an

11. Schließen Sie Ihren Backofen an den LPG-hahn, so dass keine Leckage entsteht.

12. Verwenden Sie bei der Gasleckkontrolle kein Feuerzeug, Streichholz, Zigarettenflamme oder ähnliche brennbaren

13. Der Gebrauch des Geräts wird im Einbauzimmer zu Feuchtigkeit führen, sorgen Sie für eine sorgfältige

14. Pflegen Sie die natürlichen Luftkanäle.

15. Bei Funktion des Backofens erwärmen sich zugängliche Teile, daher Kinder von diesen Teilen fernhalten.

16. Bei erwärmtem Ofen das Glas nicht ohne Handschuhe berühren.

17. Vor Betätigung des Backofens Gardinen, Tüll, Papier oder andere brennbare Materialien vom Gerät fernhalten

18. Schnell brennbare oder feuergefährliche Materialien nicht in oder auf das Gerät legen.

19. Um die Quellenenergie zu unterbrechen, bzw. für eine vollkommene Elektrikunterbrechung müssen alle

Polkontaktscheider gemäß der Elektrikeinrichtungsvorschriften in einer festen Einrichtung unterbracht sein.

20. Gashähne sind durch Schlösser gesichert. Nicht drehen, bevor der Schalter nicht gedrückt ist.

DER BACKOFEN NICHT FUNKTIONIERT

1. Überprüfen Sie ob der Stecker an die Elektriksteckdose angeschlossen ist.

2. Überprüfen Sie ob das Netz mit Strom versorgt wird.

3. Überprüfen Sie die Sicherungen.

4. Prüfen Sie die Leistungsleitung auf Beschädigungen.

5. Überprüfen ob das Hauptgasventil offen ist.

6. Überprüfen ob der Gasschlauch gebrochen oder gebogen ist.

7. Überprüfen ob der Gasschlauch richtig an den Ofen geschlossen ist.

8. Durch Anhörung des Gases überprüfen ob Gas zuläuft.

9. Überprüfen ob das richtige Gasventil verwendet wurde.

10. Wir empfehlen das Gasventil alle zwei Jahre zu erneuern.

11. Wenn Ihr Ofen nach diesen Kontrollen nicht funktioniert wenden Sie sich an den nächsten Service oder an einen

HEIZELEMENT OBEN+ UNTEN HEIZELEMENT TURBO+LÜFTER

LEUCHTE HEIZELEMENT OBEN+ UNTEN+LÜFTER

GRILLHEIZELEMENT+LEUCHTE HEIZELEMENT OBEN

MECHANISCHER TIMERSCHALTER (auf Wunsch ); Die bleibende Zeit Backzeit können Sie vom Timer ablesen.24

BACKFACHVERWENDUNG Gasherdverwendung : Großer Herd

GESCHLOSSEN GANZ OFFEN HALB OFFEN

Drücken Sie den Schalter nach vorn und gegen den Uhrzeigersinn bis zum Flammensymbol drehen. (links) Alle Zünder müssen funktionieren und nur der kontrollierte Herd darf brennen. Drücken Sie den Schlüssel bis die Zündung erfolgt. Bei Ausführungen mit Gassicherheitssystem schaltet das Kontrollventil das Gas automatisch aus, wenn die Flamme erlischt. ( auf Wunsch) Elektroherdverwendung

Stellen Sie Ihren Herd, durch drehen des Schlüssel im Uhrzeigersinn, auf das gewünschte Wärmeniveau. Wenn die Warnleuchte über dem Schlüssel leuchtet, bedeutet dies, dass der Ofen besetzt ist. Nach dem Backen wieder in die Position drehen. Hot Plate

NIVEAU 1 NIVEAU 1 NIVEAU 1 NIVEAU 1 NIVEAU 1 NIVEAU 1

145 mm 95 W 155 W 250 W 400 W 750 W 1000 W 180 mm 115 W 175 W 250 W 600 W 850 W 1500 W 145 mm schnell 135 W 165 W 250 W 500 W 750 W 1500 W 180 mm schnell 175 W 220 W 300 W 850 W 1150 W 2000 W Erwärmen – bei geringer Hitze Backen Temperatur Bei normalem Backen Temperatur braten Der Elektroherd verfügt über 6 Standard Temperaturniveaus. Betätigen Sie Ihren Elektroherd bei der Erstbedienung 5 Minuten in Stellung 6. Dies hilft dazu, die Materialien gegen Hitze zu stärken Verwenden Sie je nach Möglichkeit Kochtöpfe mit langen Griffen und platten Böden, damit Sie den Strom ergiebiger nutzen können

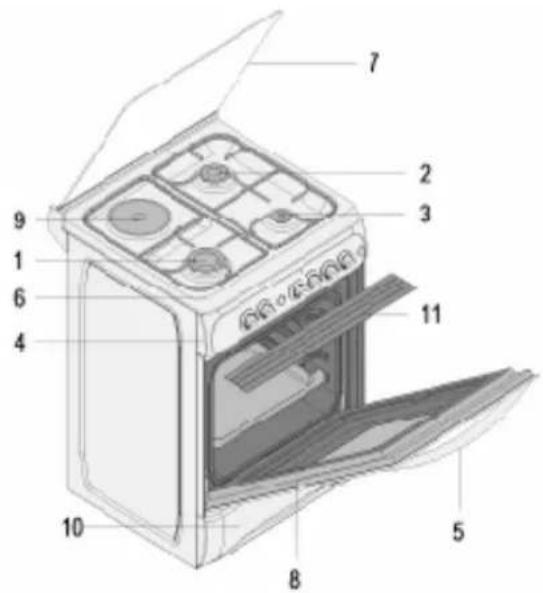

1. Großer Gasbrenner

8. Ofendeckel mit Doppelglas

9. Elektroherd (auf Wunsch)

10. Erwärmabteilung (Schubkastentyp)

11. Schalterschutzplatte25

GEBRAUCH DES BACKOFENS

1. Bei der Erstbedienung des Backofens entsteht ein Geruch durch das Nutzen der Erwärmteile.

2. Betätigen Sie Ihren Backofen im leeren Zustand bei 250 C 45-60 Minuten, um diesen Geruch zu beheben.

3. Um Backen zu können, muss der Schlüssel gedreht werden. Im Gegenfall funktioniert der Ofen nicht.

4. In der Back- und Brattabelle sind Speisensorten, Back- und Bratzeiten und die jeweiligen Thermostat Positionen

5. Die in der Backtabelle aufgeführten Werte sind typische Werte und wurden durch Tests, die in unserem Labor

6. durchgeführt wurden, festgelegt.

7. Je nach Ihren Back- und Bratmethoden und Angewohnheiten können Sie verschiedene Geschmäcke für Ihren

8. Mit Hilfe der Accessoires können Sie in Ihrem Ofen Hähnchen drehen (auf Wunsch)

9. Back- und Bratzeiten: Ergebnisse; Feldspannung und Materialien in verschiedener Qualität können sich

Abhängig von Menge und Temperatur ändern.

10. Beim Braten im Ofen sollte der Deckel nicht geöffnet werden. Im Gegenfall ändern sich die

Temperaturumlaufbalance im Ofen und die Ergebnisse.

11. Beim Kuchen backen können Sie durch Verwendung von Backformen bessere Ergebnisse erreichen

Bemerkung: Die in der Tabelle aufgeführten Werte sind Laborergebnisse. Durch Proben können Sie verschiedene Geschmäcke finden. Vor dem Backen oder Braten 5-10 Minuten vorwärmen. NUTZUNG DER TASTENSCHUTZBLENDE (option)

1. Ist eine Sicherheitsblende, durch das die Kontrollblende und die Schalter geschützt werden, wenn der Backofen im

Grillmodus ist. ( Bild 1 )

2. Bitte verwenden Sie diese Blende um die Kontrollblende und die Schalter vor der Hitze zu schützen, wenn der

Backofen im Grillmodus ist.

3. Bringen Sie die Sicherheitsblende durch öffnen des Vorderdeckelglases unter der Kontrollblende an. ( Bild 2)

4. Befestigen Sie die Sicherheitsblende zwischen Backofen und Vorderdeckel durch schließen des Deckels. ( Bild 3 )

5. Wichtig ist es, das der Deckel beim Grillmodus im festgesetzten Abstand offen bleibt.

6. Die Sicherheitsblende schützt die Kontrollblende und die Schalter und bietet Ihnen eine ideale Back/Bratatmosphäre.

Bild 1 bild 2 bild 3 BACK- UND BRATTABELLE

1. Ziehen Sie den Stromversorgungsstecker aus der Steckdose und unterbrechen Sie den Gaszulauf durch schließen des

2. Der Backofen ist in Betrieb und kurz nach Inbetriebsetzung sehr heiß. Von Erwärmteilen fernhalten.

3. Den Innenteil, die Blende, den Deckel, Backbleche und andere Teile des Backofens nicht mit harten Bürsten,

Geschirrdrahten oder Messern reinigen.

4. Verwenden Sie keine ätzenden, ritzenden Materialien oder Reinigungsmittel.

5. Die Innenteile des Backofens mit einem seifigen Lappen wischen, abspülen und mit einem weichen Tuch trocknen.

6. Glasflächen mit spezialem Glasreinigungsmittel reinigen.

7. Den Backofen nicht mit dunstigen Reinigungsmitteln reinigen.

8. Herdköpfe mit Seifenwasser reinigen und Gaskanäle mit einer Bürste reinigen.

9. Vor Aufklappen des oberen Backofendeckels, die Flüssigkeit auf dem Deckel reinigen. Gleichzeitig, achten Sie darauf

dass die Bratplatte kalt ist, bevor Sie den Deckel zuklappen.

10. Verwenden Sie bei der Reinigung des Backofens keine brennbaren Mittel wie Säure, Verdünner oder Gas.

11. Teile des Backofens nicht in der Spülmaschine reinigen.

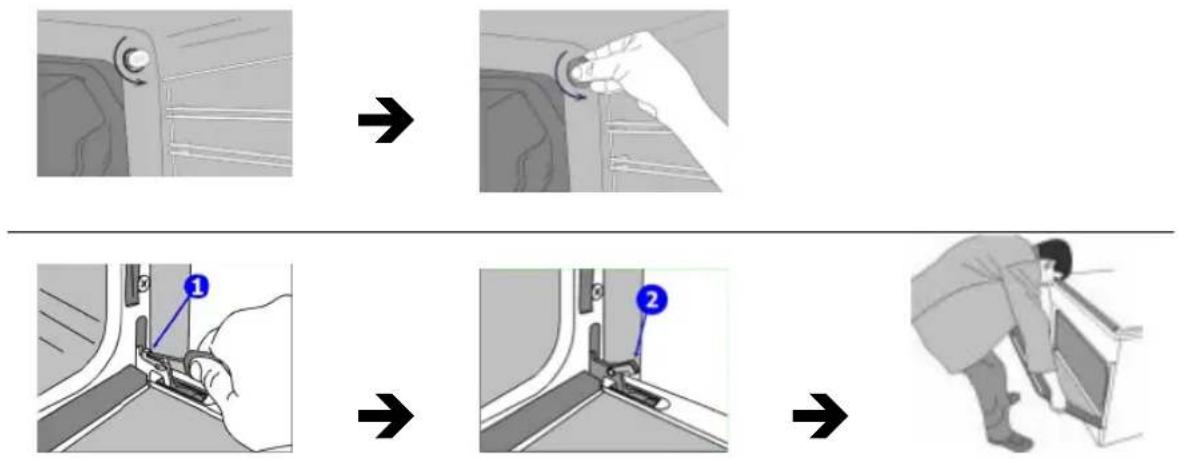

12. Mit einem Schraubenzieher die Halterschrauben herausdrehen, um das Außenglas des Backofens zu reinigen.

Vorderglas aus der Aufnahme herausnehmen und die Außengläser sorgfältig reinigen und spülen. Nach dem trocknen das Vorderglas anbringen und Halterschrauben hineindrehen.

WARTUNG UND REINIGUNG27
