Produkttyp	LED-Fernseher 26 Zoll mit integriertem DVD-Player
Marke	Odys
Modell	Mono X26
Bildschirmgröße	26 Zoll (66 cm)
Auflösung	1920 x 1080 Pixel (Full HD)
Bildformat	16:9
TV-Empfang	DVB-T (Antennenfernsehen), analoges PAL/SECAM
Audioleistung	2 x 3 W
Anschlüsse	2 x HDMI, 1 x VGA, 1 x USB, 1 x SCART, 1 x YPbPr, Composite-Eingang, PC-Audio-Eingang
Disc-Laufwerk	DVD, DVD±R/RW, VCD, CD, MP3, JPEG – Integriertes Laufwerk
Abmessungen mit Fuß	572 x 414 x 145 mm (B x H x T)
Abmessungen ohne Fuß	572 x 373 x 38 mm (B x H x T)
Nettogewicht	4,3 kg
Bruttogewicht	5,5 kg
Stromversorgung	100-240 V, 50/60 Hz
Standby-Verbrauch	< 0,5 W
Wandmontage	VESA-kompatibel (Schrauben nicht im Lieferumfang)
Hauptfunktionen	EPG-Führer, Kindersicherung, Teletext, USB-Aufnahme, Timer
Pflege	Vor der Reinigung vom Netz trennen; mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen; Lüftungsschlitze nicht blockieren; Spannung gemäß Vorschrift
Batterien Fernbedienung	2 x AAA 1,5 V

Häufig gestellte Fragen - Mono X26 Odys

Wie setze ich den Fernseher auf die Werkseinstellungen zurück?

Gehen Sie zum Menü KONFIGURATION (Systemmenü) und wählen Sie Werkseinstellungen wiederherstellen. Achtung: Dadurch werden alle Programme und das Passwort gelöscht.

Wie lautet das standardmäßige Kindersicherungspasswort?

Das Standardpasswort ist 6666. Verwenden Sie es, um Sender oder die Kindersicherung zu entsperren.

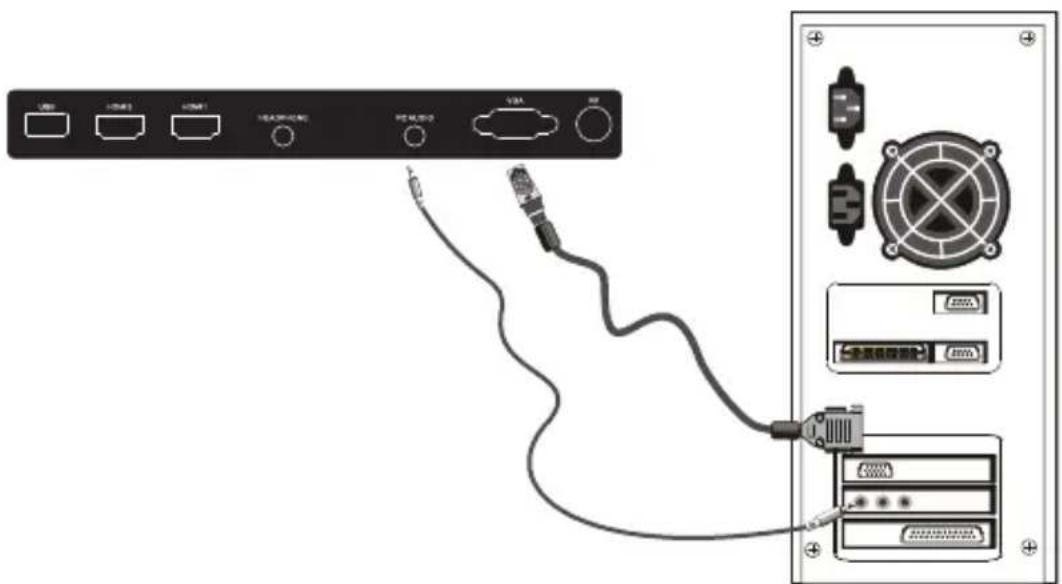

Wie schließe ich einen Computer an den Fernseher an?

Schalten Sie beide Geräte aus. Schließen Sie das VGA-Kabel und das PC-Audiokabel an. Schalten Sie den Fernseher ein, wählen Sie die Quelle PC über die SOURCE-Taste, dann schalten Sie den Computer ein. Die empfohlene Auflösung ist 1920x1080 bei 60 Hz.

Warum gibt es im DVB-T-Modus kein Bild, aber Ton?

Sie befinden sich möglicherweise im Radiomodus. Drücken Sie die Taste TV/RADIO auf der Fernbedienung, um in den digitalen TV-Modus zu wechseln.

Wie montiere ich den Fernsehfuß?

Legen Sie das Display mit der Vorderseite nach unten auf eine geschützte Oberfläche. Befestigen Sie den Fuß mit den mitgelieferten Schrauben. Für die Wandmontage verwenden Sie eine VESA-Halterung (nicht im Lieferumfang).

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität beachten) und nicht leer sind. Stellen Sie sicher, dass kein Gegenstand den Infrarotsensor am Fernseher blockiert.

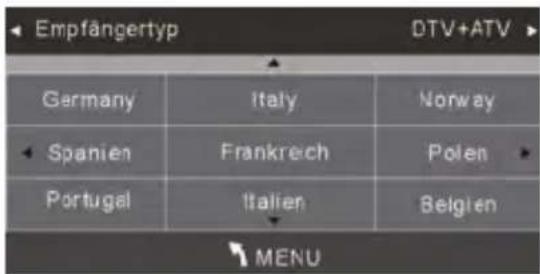

Wie führe ich einen automatischen Sendersuchlauf durch?

Drücken Sie MENÜ, gehen Sie zu SENDER (CHANNEL) und wählen Sie Automatischer Suchlauf. Wählen Sie das Land und bestätigen Sie mit OK. Alle gespeicherten Sender werden ersetzt.

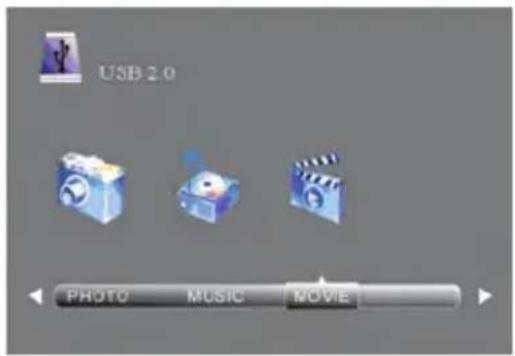

Kann ich Mediendateien von einem USB-Stick abspielen?

Ja. Schließen Sie den USB-Stick an, drücken Sie QUELLE und wählen Sie MediaPlayer dann USB. Sie können Fotos, Musik und Filme abspielen. Verwenden Sie die Pfeiltasten zum Navigieren.

Wie stelle ich das Bildformat ein?

Drücken Sie die Taste FORMAT auf der Fernbedienung, um zwischen den Formaten zu wechseln (16:9, 4:3, Zoom usw.). Sie können auch im Menü BILD (PICTURE) anpassen.

Was tun bei hellen Pixeln auf dem Bildschirm?

Dieser Fernseher verwendet ein LCD-Panel mit Millionen von Pixeln. Eine geringe Anzahl defekter Pixel (bis zu 5) gilt als normal und nicht als Fehler. Vermeiden Sie längere Anzeige von Standbildern, um Einbrennen zu verhindern.

BEDIENUNGSANLEITUNG Mono X26 Odys

Inhaltsverzeichnis 1

1 Wichtige Sicherheitshinweise 3

2 Bedienelemente und Anschlisse 7

2.1 Vorderansicht/Seitenansicht 7
2.2 Anschluss auf der Rückseite.. 7
2.3 Fernbedienung 8

3 Teletext 10
4 Systemanschluss 11

4.1 Anschluss an externe AV Signalquelle 11
4.2 Anschluss an externe AV Signalquelle (Y/Pb/Pr) 12
4.3 Anschluss an externe AV Signalquelle (SCART) 12
4.4 Anschluss an externe AV Signalquelle (HDMI) 13

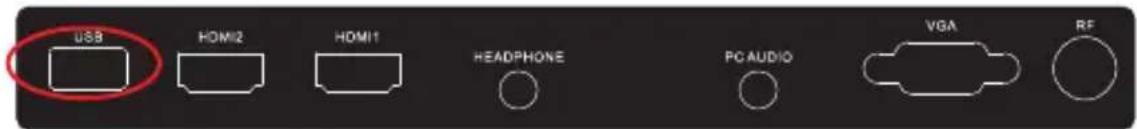

4.5 Anschlieben eines USB-Geräts 13
4.6 Verwenden eines USB-Geräts 14

4.6.1 FotoDarstellung 14
4.6.2 M usik Wiedergabe 15
4.6.3 Video Wiedergabe 16

4.7 Anschluss an den PC 18

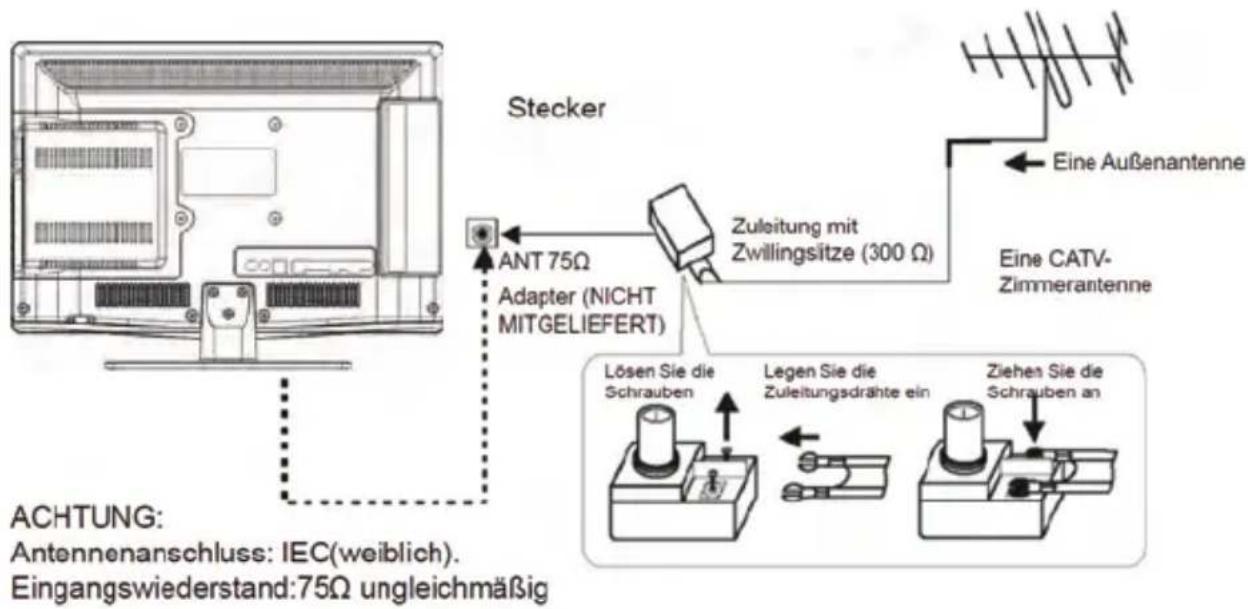

4.8 Antennenanschluss 19

5 AuswahlderEingangssquelle 20
6 TVBedienungshinweise und Systemeinstellungen 21

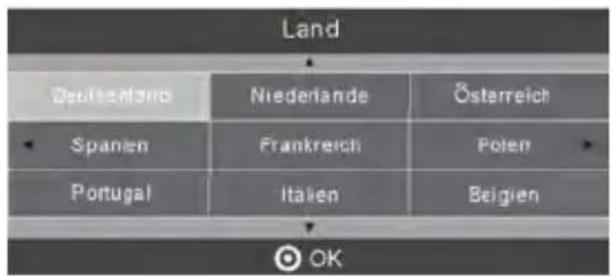

6.1 Installationsfuhrer (DVB-T, ATV) 21
6.2 Menu-Einstellungen 22

6.2.1 Sender-Menu 22
6.2.2 Bild-Menu 25
6.2.3 Ton-Menu 25

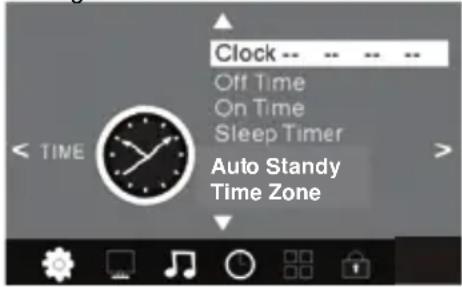

6.2.4 Menu Zeit 26

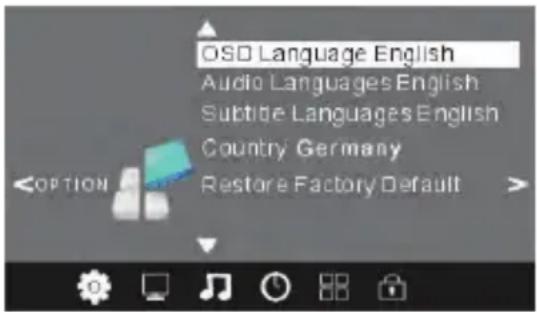

6.2.5 Optionen Menu 26
6.2.6 Menu Sicherheit 27

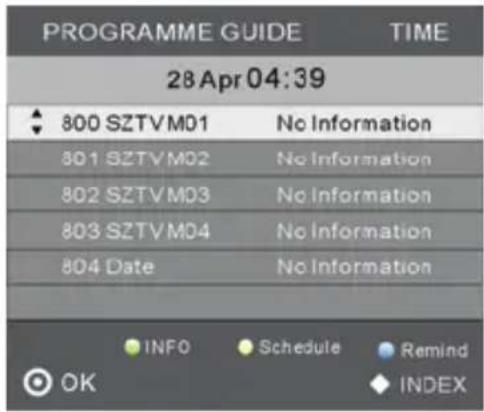

6.2.7 EPG Menu (Elektronischer Programmführer) 28

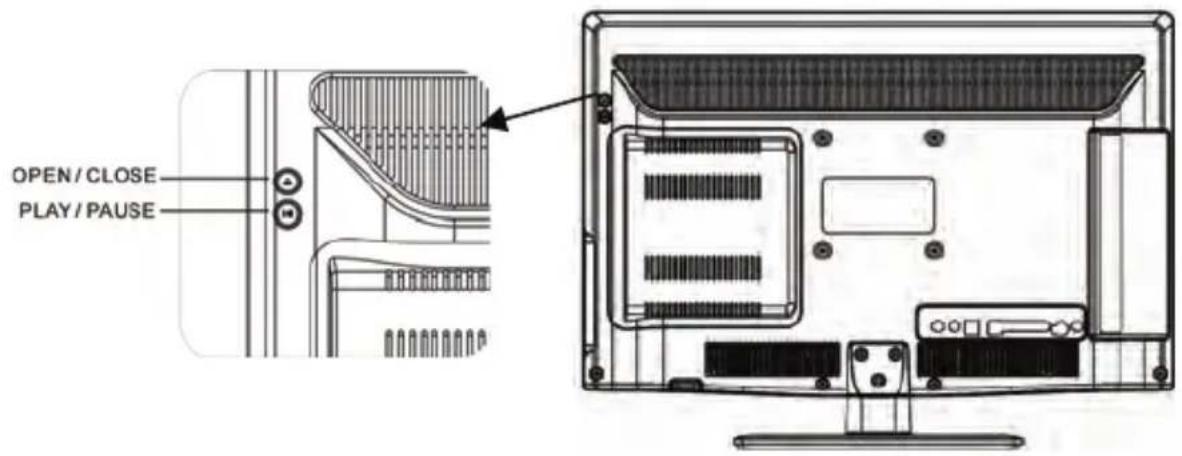

7 DVD-Betrieb 29

7.1 Kompatible Disc-Formate 30
7.2 Umgang mit Discs 31
7.3 Wiedergabe-Betrieb 32

7.3.1 Inbe triebnahme 32

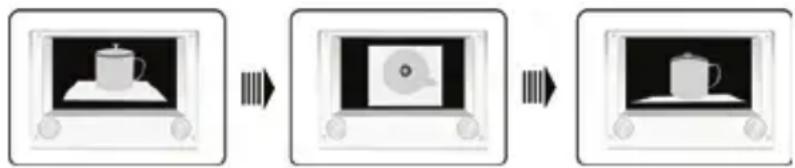

7.3.2 DVD-Wiedergabe 32
7.3.3 CD-Wiedergabe (Audio, VCD, SVCD) 34

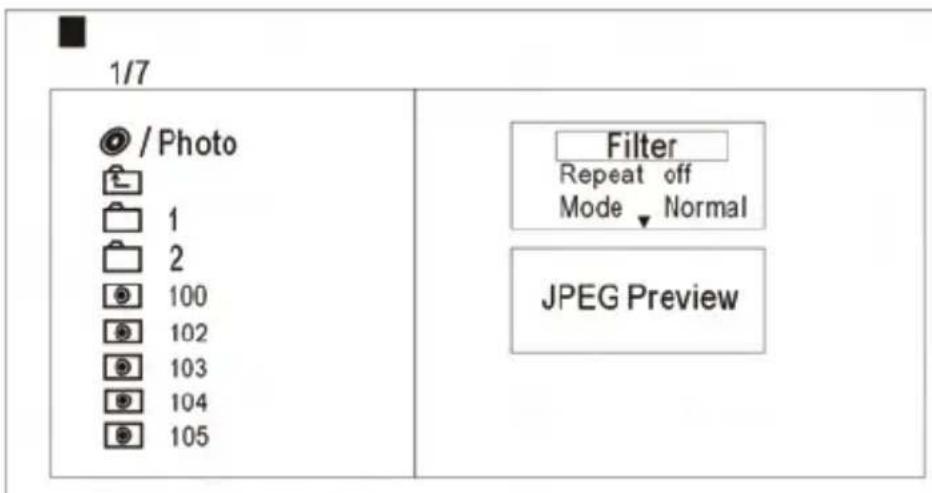

7.4 Bild CD/DVD-Wiedergabe 35

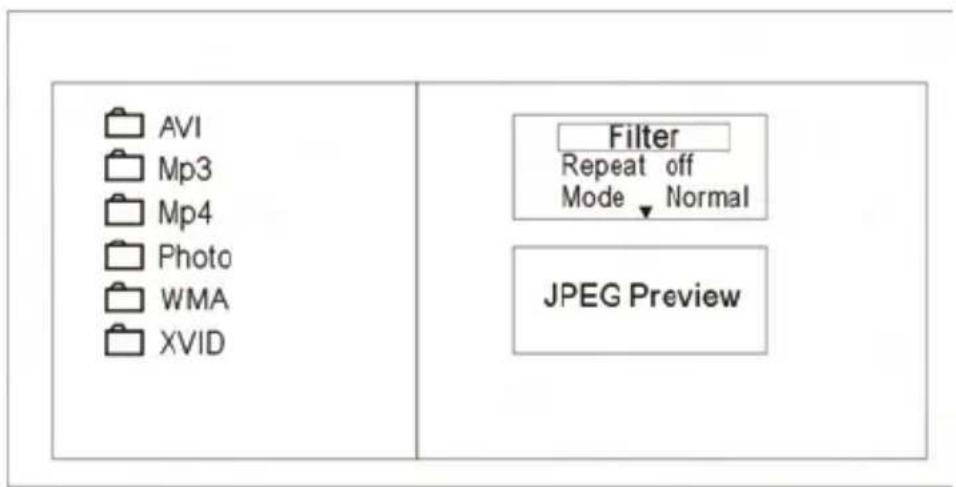

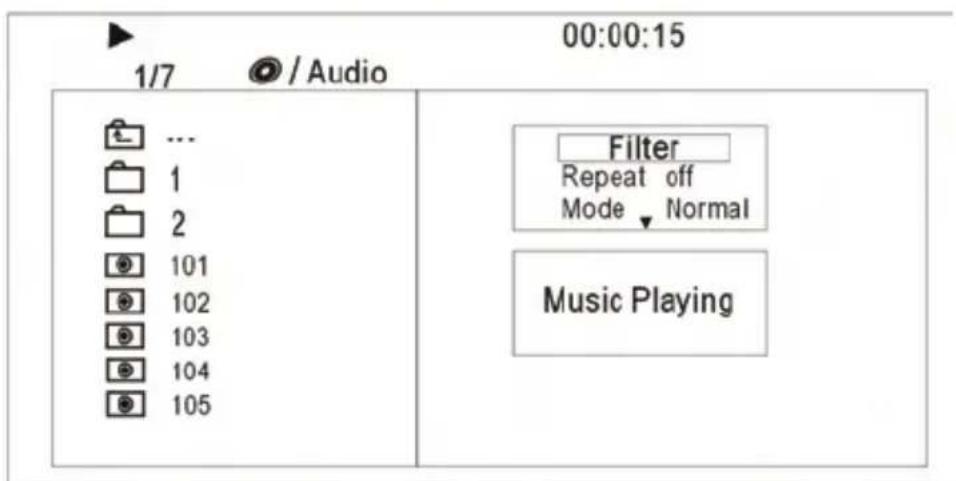

7.5 Videodatei, MP3-Wiedergabe 38
7.6 Einstellungen während der Dateiwiedergabe 40

ODYS MONO X

8 Systemeinstellungen 41

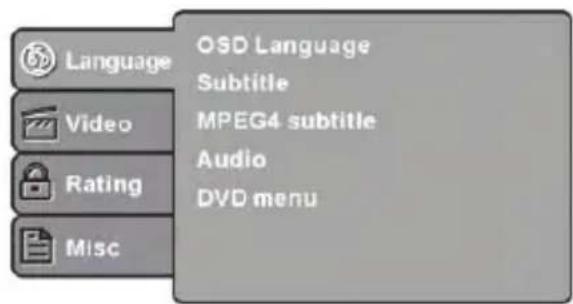

8.1 Spracheinstellung (Language) 41

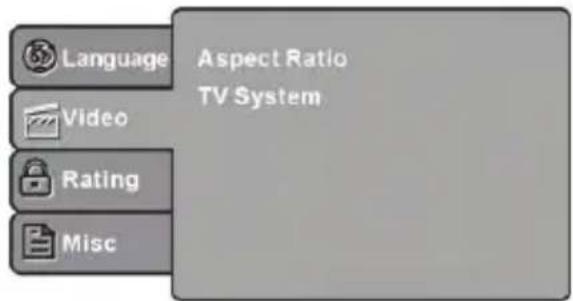

8.2VIDEO Einstellung (Video) 42
8.3Einstufung (Rating) 42
8.4 Verschiedenes (Misc) 43

9 DVD Störungserkennung 44

10 Storungserkennung 45
11 Spezifikationen 46
12 Garantiebedingungen 47

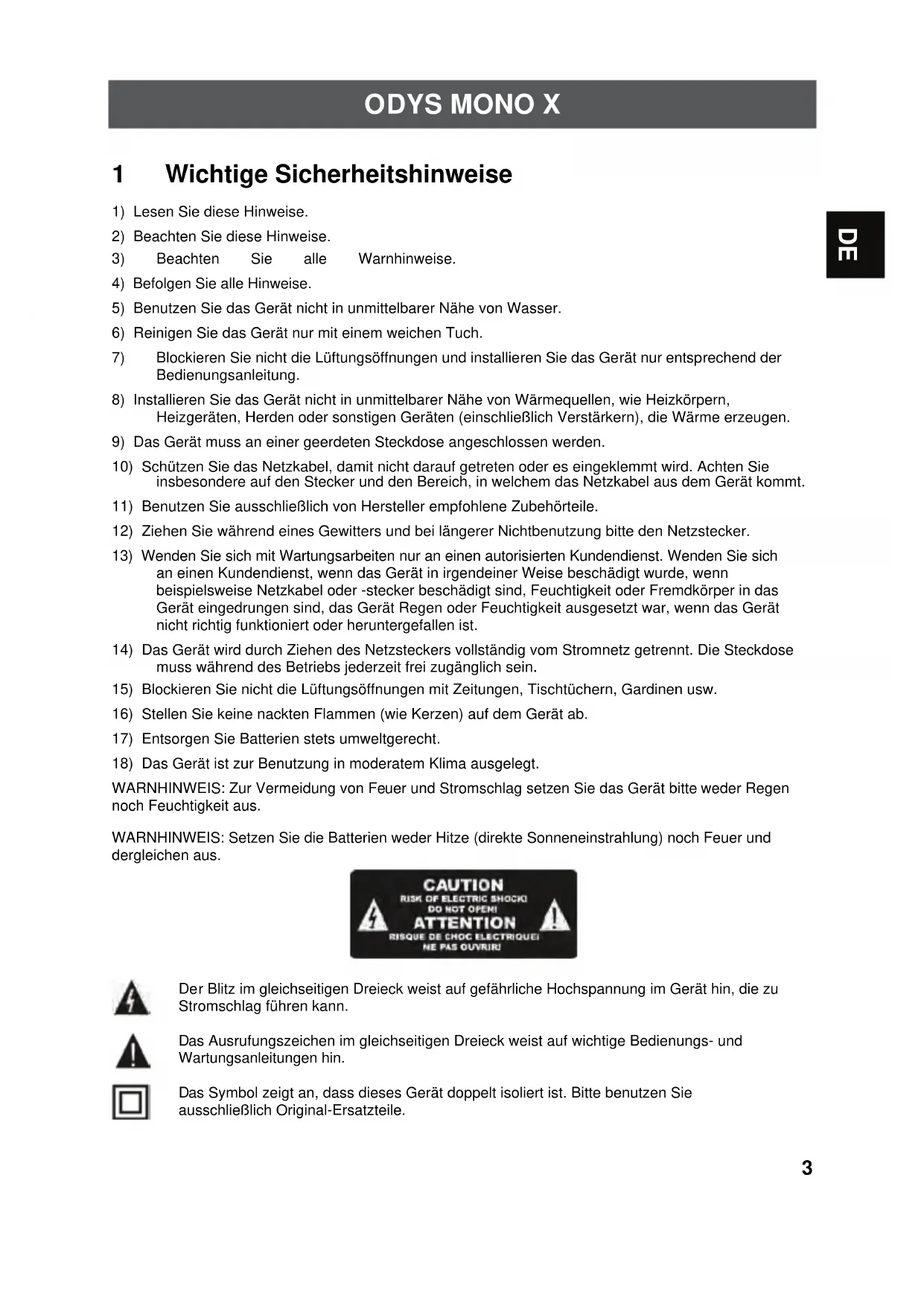

1 Wichtige Sicherheitshinweise

1) Lesen Sie diese Hinweise.
2) Beachten Sie diese Hinweise.
3) Beachten Sie alle Warnhinweise.
4) Befolgen Sie alle Hinweise.
5) Benutzen Sie das Gerät nicht in unmittelbarer Höhe von Wasser.
6) Reinigen Sie das Gerät nur mit einem weichen Tuch.
7) Blockieren Sie nicht die Luftrungsöffnungen und installieren Sie das Gerät nur entsprechend der Bedienungsanleitung.
8) Installieren Sie das Gerät nicht in unmittelbarer Höhe von Wärmequellen, wie Heizkörpern, Heizgeräten, Herden oder sonstigen Geräten (einschließlich Verständern), die Wärme erzeugen.
9) Das Gerät muss an einer geerdeten Steckdose angeschlossen werden.
10) Schützen Sie das Netzkabel, damit nicht darauf getreten oder es eingeklemmt wird. Achten Sie insbesondere auf den Stecker und den Bereich, in welchem das Netzkabel aus dem Gerät kommt.
11) Benutzen Sie ausschließlich von Hersteller empfohlene Zubehörteile.
12) Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzungitte den Netzstecker.
13) Wenden Sie sich mit Wartungsarbeiten nur an einen autorisierten Kundendienst. Wenden Sie sich an einen Kundendienst, wenn das Gerät in irgendeiner Weise beschädigt wurde, wenn beispelssweise Netzkabel oder -stecker beschädigt sind, Feuchtigkeit oder Fremdkörper in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn das Gerät nicht richtig Funktioniert oder heruntergefallen ist.
14) Das Gerät wird durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Die Steckdose muss während des Betriebs jederzeit frei zugänglich sein.
15) Blockieren Sie nicht die Luftungsöffnungen mit Zeitungen, Tischüchern, Gardinen usw.
16) Stellen Sie keine nachten Flammen (wie Kerzen) auf dem Gerät ab.
17) Entsorgen Sie Batterien stets umweltgerecht.
18) Das Gerät ist zur Benutzung in moderatem Klima ausgelegt.

WARNHINWEIS: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerätitte weder Regen noch Feuchtigkeit aus.

WARNHINWEIS: Setzen Sie die Batterien während Hitze (direkte Sonneneinstrahlung) noch Feuer und dergleichen aus.

Der Blitz im gemeinschaftigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.

Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin.

Das Symbol zeigt an, dass diesen Gerät doppelt isoliert ist.itte benutzen Sie ausschlieBlich Original-Ersatzteile.

ODYS MONO X

In thisem Gerät sind Hochspannungsteile eingebaut. Entfern den Sie nicht das Gehäuse auf der Rückseite. Überlassen Sie Reparaturen dem qualifizierten Servicepersonal.

Um Feuer oder elektrischen Spannungen vorzubeugen setzen Sie das Gerät nie Regen oder Feuchtigkeit aus.

Werfen Sie keine Gegenstände gegen das Gerät, ins Gehäuse oder in andere Öffnungen des Gerätes. Spritzen Sie keine Flüssigkeiten gegen das Gerät.

Verdecken Sie nicht die Ventilatoren an der Rückwand des Monitors. Ausreichende Belüftung ist erforderlich, um Beschädigungen der elektrischen Bestandteile zu verhindern

Achtung

Klemmen Sie das Stromkabel nicht unter den Fernseher.

Stellen Sie sich nicht auf das Gerät und lehnen Sie sich nicht daran an und stoßen Sie das Gerät nicht. Sie sollen besonderss bei Kinder darauf aufachten. Das Gerät kann stark beschädigt werden wenn es runter fällt.

Stellen Sie ihren Fernseher nicht auf unstabilen Untergrund. Das gerät kann stark beschädigt werden, wenn es runter fällt.

Wenn Sie das Gerät für längerere Zeit nicht nutzen entfern den AC-Stecker von der Steckdose.

Soll der Fernseher in einen Schrank oder in eine ähnliche Einfassung platziert werden müssen die minimalen Abstände eingehalten werden. Hitzeansammlungen können die Lebenszeit des Produktes beschränken und gefährlich werden.

Hinweise zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte Fragen Sie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Entsorgungshinweis

Bitte werfen Sie defekte und entladene Batterien nicht in den normalen Hausmull. Bringen Sie verbrauchte Batterien zu ihrem Fachhändler oder zu einer entsprechenden Sammelstelle. Damit ermöglichen Sie eine umweltgerechte Entsorgung. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei Funktioniert".

Support

URL: http://www.odys.de

Auf unserer Website finds Sie neuesten Informationen über these Gerät, über andere Produkte unseres Unternehmens und über unser Unternehmen selbst. Falls Sie Fragen oder Probleme haben,lesen Sie die FAQ's auf unserer Website oder wenden Sie sich an unseren Kundendienst [e-mail].

Bestimmungsgemäter Gebrauch

Das Gerät ist für den Empfang und zum Betrachten unverschlusselter digitaler DVB-T und analoger Kabelfernsehsender (frei empfangbar) für den privaten Gebrauch bestimmt. Es ist ausschließlich für diesen Zweck bestimmt undarf nur darauf verwendet werden. Dazu gehört auch die Beachtung aller in dieser Bedienungsanleitung enthaltenen Informationen, insbesondere der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschemden oder)sagar zu Personenschaden führen. Darüber hinaus führdties unmittelbar zum Verlust der Garantie.Der Hersteller übernimmt keine Haftung fur Schaden durch unsachgemaffen Gebrauch.

ODYS MONO X

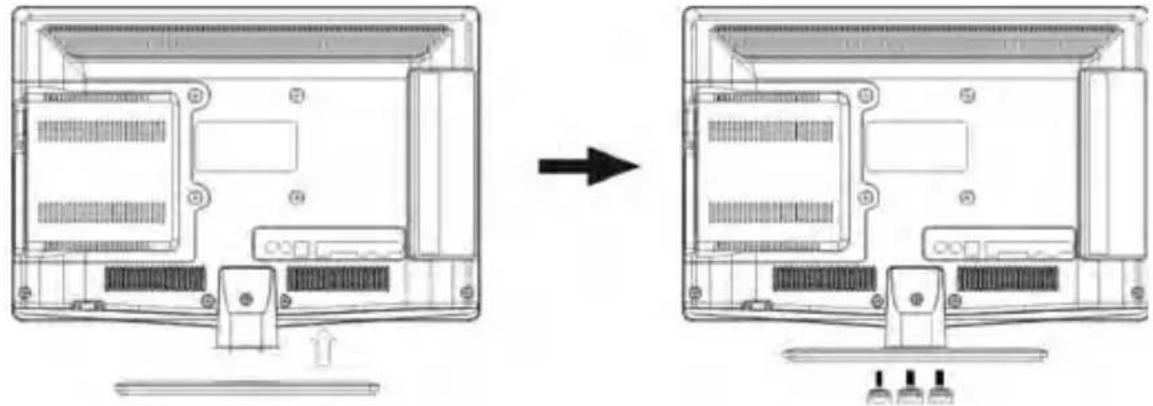

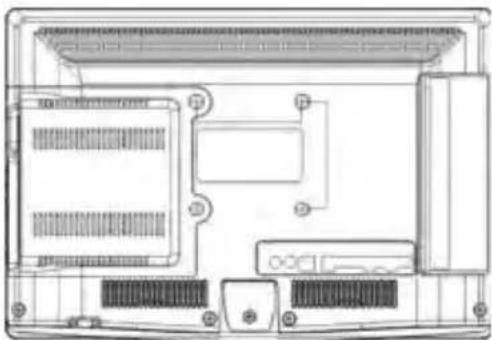

Verwendendes StandfuBes

1. Legen Sie das Gerät mit dem Bildschirm nach unter auf eine ebene Oberfläche. Verwenden Sie einen weichen Stoff zwischen Unterlage und Gerät um den Bildschirm zu schützen.
2. Fixieren Sie den Standfuß mit Hilfe der Schaube. Drehen Sie diese Handfest.

Für die Wandanbringung mit einer Wandhalterung (nicht im Lieferumfang enthalten) lessen Sieitte diese und die Anleitung der Wandhalterung sorgfaltig.

Die Wandbefestigung sollte für eine sichere und dauerhafte Befestigung nur von Fachpersonal durchgefuhrt werden. Für Unsachgemäß befestigte Geräte wird keine Haftung übernommen.

Nehmen Sie die Vorbereitung für die Wandmontage wie folgt vor:

1. Legen Sie das Gerät mit dem Bildschirm nach unter auf eine ebene Oberfläche. Verwenden Sie einen weichen Stoff zwischen Unterlandage und Gerät um den Bildschirm zu schützen.
2. Entfernen Sie die Schrauben, mit denen der Standfuß am Gerät befestigt ist und nehmen Sie den Standfuß ab. Lagern Sie den Fuß für eine spätere Verwendung.

1. Befestigen Sie nun eine VESA 100 konforme Wandhalterung an der Geräuterückseite.

2 Bedienelemente und Anschlüsse

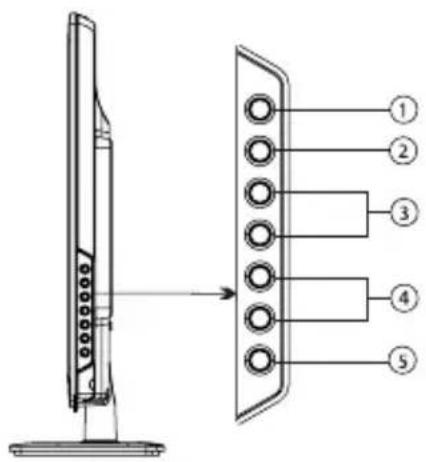

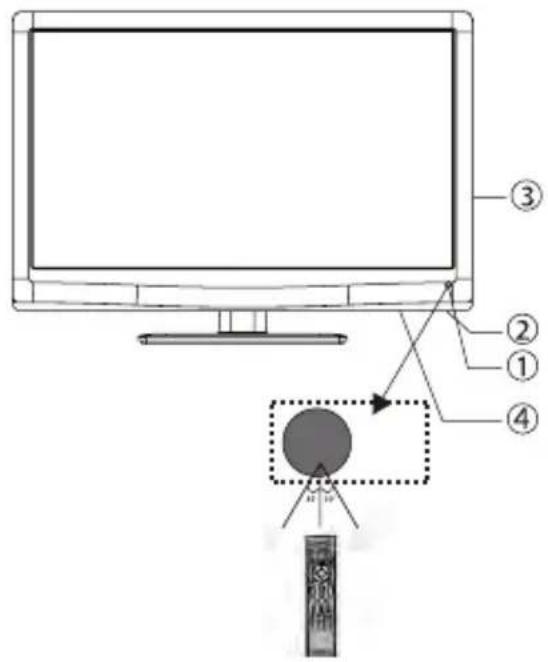

2.1 Vorderansicht/ Seitenansicht

1: Fernbedienungssensor.
2: Statusanzeige:

Blau

Eingeschaltet

Rot

STAND-BY.

3: Tastenfeld
4. NETZANSCHLUSS

1. SOURCE

Eingangsquelle wahlen.
2. MENU

Anzeigen des Systemenüs.

Im TV-Modus können Sie CH+ oder CH- drucken um die Kanäle zu wechseln. Im Menu können Sie mit den Tasten CH+ oder CH- Menüpunkte auswahlen.

Im Standby Modus konnen Sie mit den Tasten den

Fernseher anschalten.

1. VOL+/VOL-
   Regeln der Lautstärke. Im Menu stellen Sie den
   Punkt ein, den Sie ausgewählt haben.
2. STANDBY
3. USB-Schnittstelle zur Medienwiedergabe

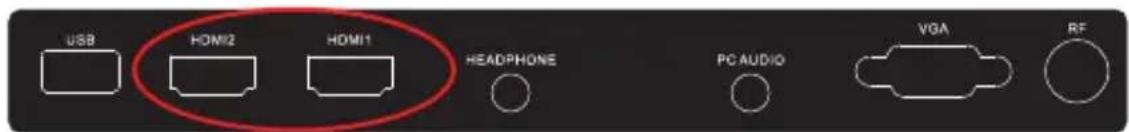

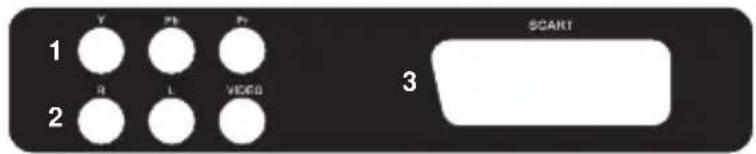

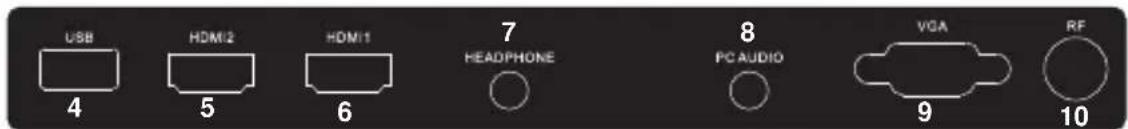

2.2 Anschlüsse auf der Rückseite

Alle Anschlüsse werden von links nach rechts aufgeführ:

1. YPbPr
2. AV / YPbPr / AV AUDIO

3. Anschluss für SCART Adapter

4. USB Anschluss
   5.HDMI2
   6.HDMI1
   7.Kopfhorer Ausgang

5. PC AUDIO
   9.VGA

6. ANALOG TV / DVB-T

ANTENNNENANSCHLUSS

1. AV und YPbPr verwenden den gleichen Audioausgang.
2. Wenn ein DVI Signal an HDMI2 anliegt wird der Ton über den YPbPr/AV Audioeingang empfangen.

ODYS MONO X

1. Wenn ein DVI Signal an HDMI1 anliegt wird der Ton über den PC Audioeingang empfangen.

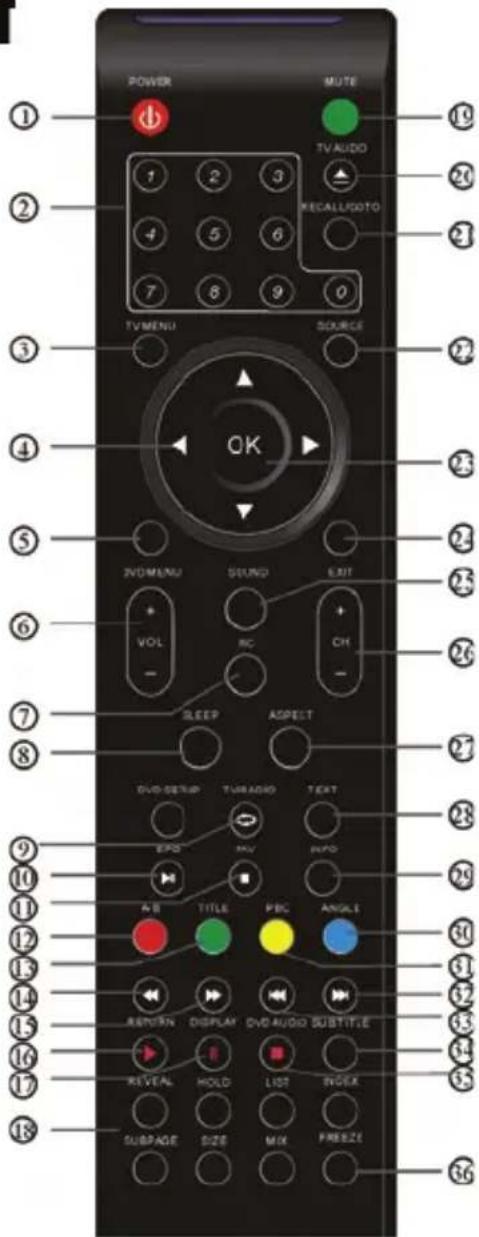

2.3 Fernbedienung

1. POWER: Fernseher ein- und ausschalten (Stand-by-Modus).
2. ZIFFERNTASTEN: Fernsehkanäle direkt aufrufen oder Zahleneingaben in den Menüs.
3. TV MENU: menu des aktuellen Titels öffnen.
4. NAVIGATIONSTASTEN: Navigation in den Menus.
5. DVD Menu: Im DVD-Modus Menu öffnen.
6. VOL + / - Lautstärke regeln.
7. PIC: Bildmodus umschalten.
8. SLEEP: Sleeptimer zum Ausschalten des Fernsehers einstehen.
9. TV/RADIO: Im DVB-Modus zwischen digitalen TV-Programmen und Radiosendern umschalten. Programminformationen anzeigen/verbergen. Im DVD Modus zum ändern der Wiederholfunktion.
10. EPG: Im DTV-Modus elektronische Programmzeitschrift aufrufen. Im DVD Modus für Play/Pause
11. FAV: Favoritenkanäle aufrufen. Im DVD Modus: 1x Drücken für Speicher-Stop, 2x für Stop
12. Schneller Rücklauf in USB-,DVD-Wiedergabe.
13. Schneller Vorlauf in USB-,DVD-Wiedergabe.
14. Wiedergabe im USB-Modus.
15. Pause im USB-Modus.
16. TASTEN VIDEOTEXT
17. MUTE: Stummschaltung.
18. TV/AUDIO: Audiosprache des TV-Programms umschalten.
    DVD: CD/DVD auswerfen
19. RECALL/GOTO: Zum vorherigen Kanal umschalten.
20. SOURCE: Eingangsquelle wahlen.
21. OK: Menuwahl bestätigen.
22. EXIT: Zum vorherigen Bildschirm oder Menu zurückkehren.
23. SOUND: Klangmodus umschalten.

24. CH + / - : Kanalwahl aufwärts/abwärts.

25. ASPECT: Bildformat einstellen

26. TTX: Videotext aktivieren, sofern vom Sender ausgestrahlt.
27. INFO: Im DTV-Modus Informationen zum aktuellen Kanal anzeigen.
    32-33. / : Im USB-Modus Sprung zur vorherigen/nachsten Datei.
28. SUBTITLE: Im DTV-Modus Untertitel umschalten.
29. STOP: Stop im USB-Modus.
30. FREEZE: Standbild.

Index/Subpage/Size/Reveal: Videotextfunktionen

Einlagen der Batterie in die Fernbedienung

1. Nehmen Sie den Batteriedeckel ab.
2. Legen Sie zwei AAA 1.5V Batterien ein. Gehen Sie sicher, dass die Polung (+ oder -) richtig ist. Die Polung ist angegeben.
3. Legen Sie den Batteriedeckel wieder ein. Wechseln Sie die Batterien aus, wenn die folgenden Anzeichen da sind: Signal ist zögernd oder unregelmäßig. Es kann vorkommen, dass der Fernseher nicht mit der beigeufigsten Fernbedienung funktioniert.

Hinweis:

1) Alkaline Batterien werden empfohlen.
2) Entfernen Sie die Batterien wenn diese leer sind oder wenn die Fernbedienung für längerere Zeit nicht gebraucht wird.

3 Teletext

Teletext ist ein Rundfunk Informationssystem der einzelnen Sender in welchem man wie in einer Zeitung nachschlagen kann. Es bietet zudem noch Untertitel für Zuschauer mit schlechtem Hörvermögen oder die der gesprochen Sprache nicht mächtig sind an. (Kabelanschluss, Satelitenkanäle, etc.)

Drücken Sie:	Siebekommen folgenden angezeigt:
TEXT	Mit dieser Tastes können Sie den Teletext aufrufen oder schreiben. Eine Aufstellung wird angezeigt mit den Eintragungen die aufrufbar sind. Jeder Eintrag hat eine 3-stellige Seitennummer. Wenn das Programm das Sie ausgewählten haben keinen Teletext Unterstützung, Die Seite 100 wird angezeigt und das Bild ist weiß (verlassen Sie in thisem Fall den Teletext und wahren Sie ein andere Programm aus).
Wahlen Sie die Seite A	Geben Sie die Nummer der Seite ein, die Sie sich ansehen möchen mit den Taste 0 bis 9 oder hoch/runner. Beisiel: Seite 120, geben Sie 120 ein. Die Nummer wird oben links angezeigt, die Seite mit der Zahl 120 wird angezeigt. Wiederholen Sie diesen Vorgang um eine andere Seite aufzurufen. Wenn das Zählwerk die angegebene Seite nicht aufruft sondern weiterzählt, wird diese Seite nicht Unterstützung. Wahlen Sie eine andere Nummer aus.
Direkter Aufruf der Antikel	Die Farben der Tasten sind auch auf dem Bildschirm angezeigt. Die 4 farbigen Tasten um Elemente zu öffnen oder zugehörige Seiten aufzurufen. Wenn die Seite nicht verfügbar ist blinken die Farben kurz auf.
INDEX	Sie gelangen darüber zur Startseite (Normalerweise Seite 100).
SUB PAGE	Manche Seiten enthalten Unterstellen die automatisch nacheinander angezeigt werden. Mit dieser Taste können Sie die Reihenfolge anhalten oder die automatische Wiedergabe weiterführten. Die Eingabe wird oben links angezeigt.
HOLD	Um das Bild anzuhalten.
REVEAL	Um verdeckte Informationen anzuzeigen oder auszublenden (Spiellösungen).
LISTE	Sie konnen vier Seiten als Favoriten einstellen, die mit den vier Farbstaten direkt angewählt werden konnen. Während der Listen-Modus aktiviert ist, ist die Navigation TOP oder FLOF mit den farbigen Tasten nicht möglich. Die Nummern der Favoriten sollenn von der Systemsoftware gespeichert und überholt werden für jeder einzelnen Sender.

4 Systemanschlüsse

Schlieben Sie das Netzkabel nicht an, bevor alle anderen Anschlusse hergestellt sind.

Bitte achten Sie auf die Farbkodierung der Audio- und Videokabel.

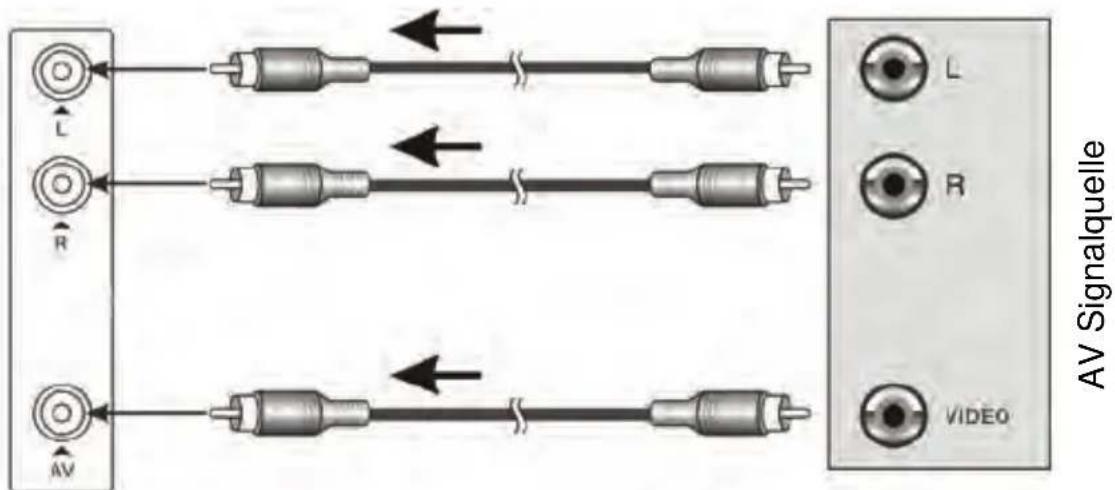

4.1 Anschluss an externe AV Signalquelle

Benutzen Sie das Audio- und Videokabel zum Anschluss der Eingänge auf der rechten Geräteseite an der externen AV Signalquelle. Schließen Sie das Gerät und die externe AV Signalquelle an den entsprechenden Buchsen über das S-Video Kabel an.

Nach dem Anschluss schalten Sie das Gerät und die externe AV Signalquelle ein. Drücken Sie SOURCE und wahlen Sie mit den Navigationstasten Composite oder S-Video, dann bestätigten Sie mit OK.

Die L/R Audiobuchsen werden sowohl für Composite wie auch für S-Video benutzt.

ODYS MONO X

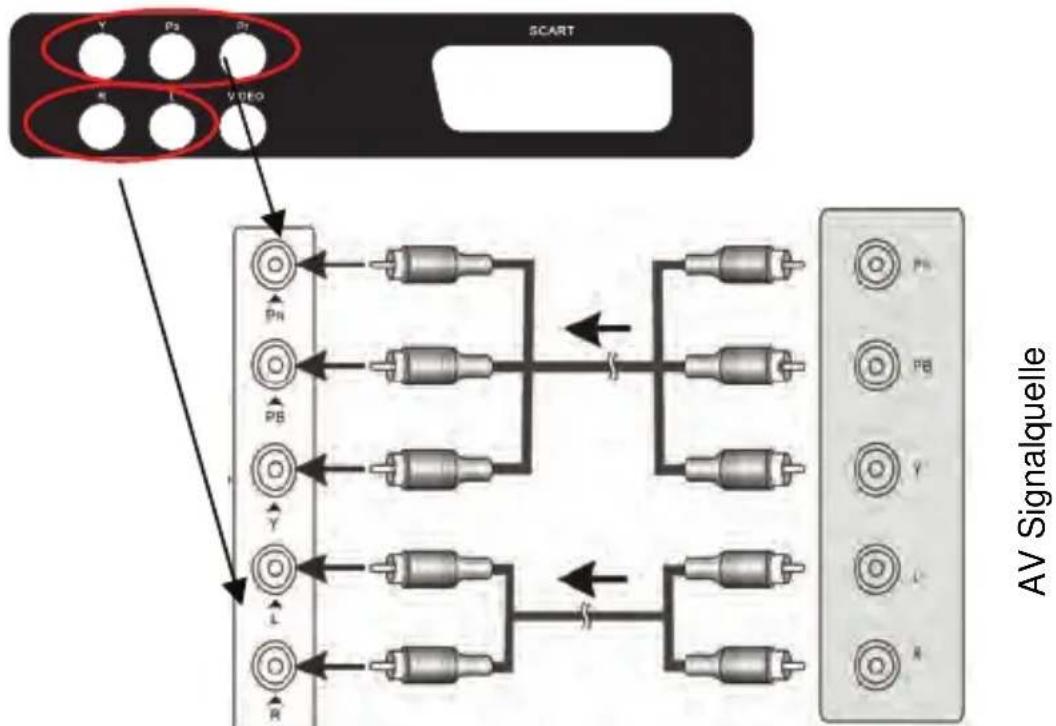

4.2 Anschluss an externe AV Signalquelle (Y/Pb/Pr)

Benutzen Sie das Audio- und Videokabel zum Anschluss der Y/Pb/Pr Eingänge auf der Geräterückseite an der externen AV Signalquelle.

Nach dem Anschluss schalten Sie das Gerät und die externe AV Signalquelle ein. Drücken Sie SOURCE und wahlen Sie mit den Navigationstasten Component, dann bestätigten Sie mit OK.

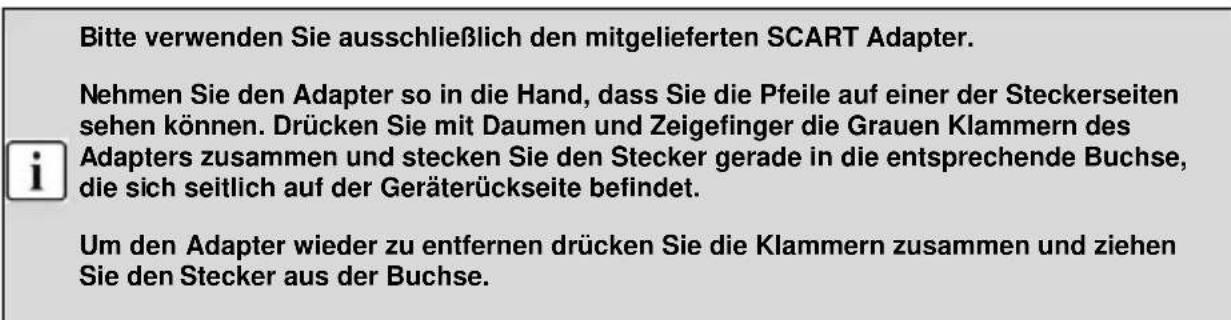

4.3 Anschluss an externe AV Signalquelle (SCART)

Benutzen Sie das SCART Kabel zum Anschluss der SCART Eingänge auf der Geräterückseite an der externen AV Signalquelle.

Nach dem Anschluss schalten Sie das Gerät und die externe AV Signalquelle ein. Drücken Sie SOURCE und wahlen Sie mit den Navigationstasten SCART, dann bestätigten Sie mit OK.

ODYS MONO X

4.4 Anschluss an externe AV Signalquelle (HDMI)

Bitte folgen Sie der nachstehenden Abbildung zum Anschluss an eine HDMI Signalquelle am HDMI Anschluss auf der Geräterückseite.

Nach dem Anschluss schalten Sie das Gerät und die externe AV Signalquelle ein. Drücken Sie SOURCE und wahlen Sie mit den Navigationstasten HDMI, dann bestätigten Sie mit OK.

HDMI überträgt sowohl Audio- wie auch Videosignale bei besserer Qualität als Component, S-Video oder Composite.

4.5 Anschlieben eines USB-Geräts

Dieses Gerät ist mit einem USB-Anschluss ausgestattet, damit USB-Geräte angeschlossen werden können (siehe Abbildung unter):

Bitte schreiben Sie USB Medien möglichst direkt an der USB Schnittstelle des Geräts an. Ist dies nicht möglich verwenden Sieitte nur Anschluss- oder Verbindungskabel die nicht länger als 25cm sind.

ODYS MONO X

4.6

Verwenden

eines

USB-Geräts

Stellen Sie vor der Verwendung deses Modus safer dass an dem USB Anschluss des Gerats ein kompatibles Speichergerat mit Abspielbaren Inhalten angeschlossen ist.

Das Gerät unterstützt nur USB Speichergeräte mit FAT oder FAT32 Formatierung bis maximal 500GB.

Bitte verwenden sie nur Festplatten mit einer eigenen Stromversorgung.

1. Drücken sie die SOURCE Taste und wahlen Sie mit Hilfe der / -Tasten den „Medienwiedergabe-Modus (MediaPlayer)“ als Eingangsquelle.
2. Wahlen Sie nun mit Hilfe der «/»-Tasten welche Medien Sie wiedergeben möchten. Drucken Sie OK.
3. Wahlen Sie anschließend die gewünschte Partition und drucken Sie OK.
4. Navigieren Sie nun mit Hilfe der Pfeiltasten und OK innerhalb der Ordnerstruktur des angeschlossenen Speichers.
5. Drücken Sie EXIT um die Ordner schrittweise zu verlassen oder wahlen Sie die Schaltfläche „Zurück"

Dateien loschen

Wahlen Sie eine Datei aus, die gelöscht werden soll.

Drucken Sie die rote Taste der Fernbedienung.

Drucken Sie nun die -Taste um die Datei endgultig zu loschen oder

brechen Sie den Vorgang durch drucken der -Taste ab.

4.6.1 Foto Darstellung

Wahlen Sie wie oben beschreiben ein Bild aus und drücken Sie OK um diesen anzuzeigen.

Nachfolgend wird eine Diashow für Bilder gestartet.

Verweilen Sie für einen Moment auf der Datei werden Informationen hier zu angezeigt falls verfügbar.

Drücken Sie EXIT um zurück zur Dateiauswahl zu gelangen.

Tastenbelegung:

Taste	Funktion
REPEAT T	Mit Hilfe der REPEAT Taste können Sie die Wiederholfkunften für die Bildwiedergabe festlegen:
	Repeat 1 Das aktuelle Bild wird wiederholt angezeigt bis die Funktion beendet wird.
	Repeat All Alle Bilder des aktuellen Ordners werden wiederholt angezeigt bis die Funktion beendet wird.
	Repeat None Alle Bilder des aktuellen Ordners werden einzelmal angezeigt
EXIT /■ Zurück zur Dateiauswahl
II	Diashow Wiedergabe pausieren oder starten.
«/»	Vorheriges oder{nachstes Bild aufrufen

ODYS MONO X

DISPLAY Drucken Sie die Display-Taste um die Funktionsteigeigt zu gekommen.

Verwenden Sie die / -Tasten um innerhalb der Funktionsteiste am unteren Bildrand zu navigieren.

Hier konnen Sie ebenfalls die Wiedergabe steuern.

Wahlen Sie eine Funktion und bestätigten Sie mit der OK-Taste.

Eine Funktionen befinden sich außerhalb des Bildschirms. Bewegen Sie den Cursor ganz nach links oder Rechts um diese angezeigt zubekommen.

Funktionsleiste

Musik Aktivieren	oder Deaktivieren Sie mit dieser Option die Musikwiedergabe während der Diashow.
	Um Musik während der Diashow wiederzugegeben,Müssen sich die MP3 Musikdateien im gleichen Ordner wie die Fotos befinden.
Playlist Zeigt die Titel des aktuellen Ordners und die Wiedergabereihenfolge an.Wahlen sie mit der▶-Taste „Abbr.” Um die Anzeige zu verlassen.Sind mehrere Seitenvorhanden können diese mit Hilfe der CH+/CH- -Tasten gewechselt werden.
Info Zeigt Tittel informationen an falls diese verfügbar sind.Falls vorhanden können hier Audiospur und Untertitel des aktuellen Videos geändertwerden.Wahren Sie die Option die Sie,andern,möchen mit Hilfe der▲/▼-Tasten.Andern Sie den Wert mit den▲/▼-Tasten.Wahren Sie „Schließen" und drucken Sie OK um die Anzeige zu schlieben.

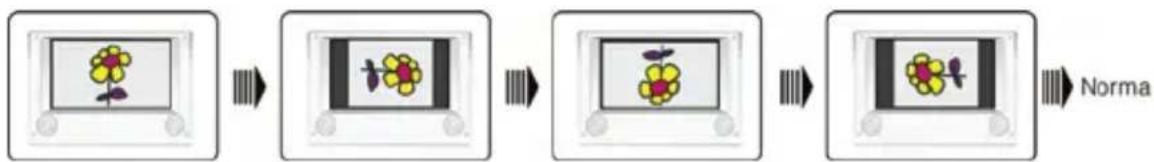

Rotate(90° nachlinks)	Wahren Sie diese Funktion und drucken Sie auf OK um das aktuelle Bild um 90° nach links zu drehen.Das Bild wird nur für die aktuelle Ansicht gedreht. Beim Fortsetzen der Diashow wird die Drehung wieder aufgehoben.

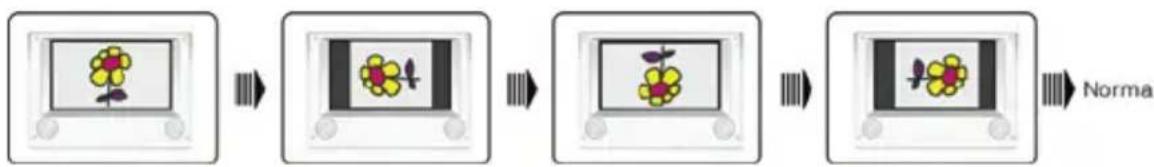

Rotate(90° nachrechts)	Wahren Sie diese Funktion und drucken Sie auf OK um das aktuelle Bild um 90° nachrechts zu drehen.Das Bild wird nur für die aktuelle Ansicht gedreht. Beim Fortsetzen der Diashow wird die Drehung wieder aufgehoben.
Zoom In Wahlen	Sie „Zoom In" um das Bild schrittweise zu vergröbern.Drucken Sie erneut OK um die Einstellung zu verändern.
Zoom Out Wahlen	Sie „Zoom In" um das Bild schrittweise zu verkleinern.Drucken Sie erneut OK um die Einstellung zu verändern.
Move View Wahlen	Sie „Move View" um bei einer vergroßerten Darstellung (Zoom In) den Sightbereich zu verändern.Drucken Sie OK um die Funktion zu aktivieren.Andern Sie den sightbaren Bereich nachfolgend mit Hilfe der Pfeiltasten.

4.6.2 Musik Wiedergabe

Wahlen Sie wie oben beschreiben Musik Titel aus.

Verweilen Sie für einen Moment auf der Datei werden Informationen hierzu angezeigt und diese im

Hintergrund wiedergegeben.

Drücken Sie OK um den Titel wiederzugegeben.

Drücken Sie EXIT um zurück zur Dateiauswahl zu gelangen.

ODYS MONO X

Tastenbelegung:

Taste	Funktion
REPEAT	Mit Hilfe der REPEAT Taste können Sie die Wiederholfunktionen für die Musikwiedergabe festlegen:
	Repeat 1 Der aktuelle Titel wird wiederholt angezeigt bis die Funktion beendet wird.
	Repeat All Alle Titel des aktuellen Ordners werden wiederholt angezeigt bis die Funktion beendet wird.
	Repeat None Alle Titel des aktuellen Ordners werden einzelmal angezeigt
EXIT /■ Zurück zur Dateiauswahl
II	Wiedergabe pausieren oder starten.
«/» Vorherigen oder{nachsten Titel aufrufen
«/» Schneller Rücklauf / Schneller Vorlauf
/	Verwenden Sie die « / »-Tasten um innerhalb der Funktionsleiste am unteren Bildrand zu navigieren.
	Hier können Sie bereits die Wiedergabe steuern. Wahlen Sie eine Funktion und bestätigen Sie mit der OK-Taste.
	i Einige Funktionen befinden sich außerhalb des Bildschirms. Bewegen Sie den Cursor ganz nach links oder Rechts um diese angezeigt zu entwickeln.

Funktionsleiste

Playlist Zeigt die Titel des aktuellen Ordners und die Wiedergabereihenfolge an. Wahlen sie mit der ➔ -Taste „Abbr.” Um die Anzeige zu verlassen. Sind mehrere Seiten vorhanden konnen diese mit Hilfe der CH+/CH- -Tasten gewechselt werden.

In fo Zeigt Tite informationen an falls diese verfügbar sind. Drücken Sie OK um die Anzeige zu schließen.

Goto Time Ermöglich Ohnen einen bestimmen Zeitpunkt innerhalb eines Titels anzusteuern. Die Anzeige ist im Format: Stunden : Minuten : Sekunden - Wahlen Sie eine Position mit Hilfe der ➔ / ➔ -Tasten und geben Sie dann durch drucken der entsprechenden Zifferntasten die gewünschte Zeit ein. - Drücken Sie zweiimal die OK Taste um zu dem gewählten Zeitpunkt zu springen.

4.6.3 Video Wiedergabe

Wahlen Sie wie oben beschreiben Film Titel aus.

Verweilen Sie für einen Moment auf der Datei werden Informationen hierzu angezeigt und diese im Hintergrund wiedergegeben. Hierdurch konnen sie in einem kleinen Vorschaufenster auch sehen, ob das Dateifornat unterstutz wird.

Drücken Sie OK um den Titel wiederzugegeben.

Drücken Sie EXIT um zurück zur Dateiauswahl zu gelangen.

Tastenbelegung:

Taste	Funktion
REPEAT	Mit Hilfe der REPEAT Taste können Sie die Wiederholfkulturen für die Videowiedergabe festlegen:
	Repeat 1 Der aktuelle Titel wird wiederholt angezeigt bis die Funktion beendet wird.
	Repeat All Alle Titel des aktuellen Ordners werden wiederholt angezeigt bis die Funktion beendet wird.
	Repeat None Alle Titel des aktuellen Ordners werden einzelmal angezeigt
EXIT /■ Zurück zur Dateiauswahl
II	Wiedergabe pausieren oder starten.
«/» Vorherigen oder{nachsten Titel aufrufen
«/» Schneller Rücklauf / Schneller Vorlauf
DISPLAY Drücken Sie die Display-Taste um die Funktionsteiste angezeigt zu betrinnen. Verwenden Sie die «/»-Tasten um innerhalb der Funktionsteiste am unteren Bildrand zu navigieren. Hier konnen Sie bereits die Wiedergabe steuern. Wahlen Sie eine Funktion und bestätigten Sie mit der OK-Taste.
			i Einige Funktionen befinden sich außerhalb des Bildschirms. Bewegen Sie den Cursor ganz nach links oder Rechts um diese angezeigt zu betrinnen.
Funktionsleiste
SET A Mit dieser Funktionen können Sie einen selbst gewährten abschnitt des aktuellen Videos wiederholt ansehen. 1. Öffnen sie die Funktionsteiste während der Wiedergabe durch drücken der DISPLAY-Taste. 2. Wahlen Sie SET A um den Startpunkt der Sequenz zu wahren und drücken Sie zum gegebenen Zeitpunkt die OK Taste. Die Wiedergabe lauft weiter und der Menüpunkt ändert die Bezeichnung in SET B. 3. Drücken Sie erneut OK während SET B markiert ist um den Endpunkt der Sequenz festzulegen. Die Bezeichnung des Menüpunkts ändert sich in NONE. 4. Die Sequenz wir nun wiedergegeben bis erneut OK gedrückt wird während NONE markiert ist.
Playlist Zeigt die Titel des aktuellen Ordners und die Wiedergabereihenfolge an. Wahlen sie mit der «-Taste „Abbr.” Um die Anzeige zu verlassen. Sind mehrere Seiten vorhanden können diese mit Hilfe der CH+/CH- -Tasten gewechselt werden.
Info Zeigt Titelinformationen an falls diese verfügbar sind. Falls vorhanden können hier Audiospur und Untertitel des aktuellen Videos geändert werden. Wahlen Sie die Option die Sie ändern möchten mit Hilfe der «/»-Tasten. Ändern Sie den Wert mit den «/»-Tasten. Wahlen Sie „Schließen" und drucken Sie OK um die Anzeige zu schreiben.
Slow Forward Wahlen Sie „Slow forward" um das Video in Zeitlupe abzuspielen und drucken Sie OK.

ODYS MONO X

	Drücken Sie erneut OK um die Zeitlupeneinstellung zu verändern. Mit Play (▶ II) kehren Sie zur normalen Wiedergabe zurück.
Step Forward Drucken	Sie die -Taste oder wahren Sie „Step forward" um das Video Bild für Bild anzuzeigen.
Goto Time Ermöglich	Innen einen bestimmten Zeitpunkt innerhalb eines Titels anzusteuern. Die Anzeige ist im Format: Stunden : Minuten : Sekunden - Wahren Sie eine Position mit Hilfe der « /» -Tasten und geben Sie dann durch drucken der entsprechenden Zifferntasten die gewünschte Zeit ein. - Drucken Sie zweiimal die OK Taste um zu dem gewährten Zeitpunkt zu springen.
Zoom In Wahren Sie „Zoom In" um das Bild schrittweise zu vermöbern. Zoom In" um das Bild schrittweise zu verkleinern. Drucken Sie erneut OK um die Einstellung zu verändern.
Zoom Out Wahren Sie „Zoom In" um das Bild schrittweise zu verkleinern. Drucken Sie erneut OK um die Einstellung zu verändern.
Seitenverhältnis Wahren Sie „Seitenverhältnis" um das Bildseitenverhältnis anzupassen. Drucken Sie OK um die Einstellung zu verändern.
Move View Wahren Sie „Move View" um bei einer vermöerten Darstellung (Zoom In) den Sichtbereich zu verändern. Drucken Sie OK um die Funktion zu aktivieren. Ändern Sie den sichbaren Bereich nachfolgend mit Hilfe der Pfeiltasten.

4.7 Anschluss an den PC

Das Gerät kann über das VGA-Kabel an einen PC (Personal Computer) angeschlossen werden.

Folgen Sie zum Verbinden der unterstehenden Abbildung:

1. Schlieben Sie das eine Ende des VGA-Kabels an den VGA-Eingang auf der Rückseite des Gerats und das andere Ende an den PC an.
2. Schlieben Sie das eine Ende des Audio-Kabels an den Audio-Eingang auf der Rückseite des Geräts und das andere Ende an den PC an.
3. SchlieBen Sie das Netzkabel an.
4. Schalten Sie den Fernseher ein und schalten mit Hilfe der Taste SOURCE in den PC-Modus (VGA).
5. Schalten Sie den PC ein.
6. Stellen Sie die Bildschirmaufösung des PCs so ein, dass sie der Auflösung des Fernsehers entspricht.

HINWEIS: Es ist sehr wichtig, diese Schritte genau zu befolgen!

4.8 Antennenanschluss

Schlieben Sie das Signalkabel (beispielsweise das Antennenkabel) am Antenneneingang auf der Geräterückseite an.

Nach dem Anschluss schalten Sie das Gerät ein. Drücken Sie SOURCE und wahlen Sie ATV oder DTV und führen Sie die Kanalsuche durch.

Hinweis

Ob und wie viele Sender empfangen werden konnen hangt vom Einsatzort des Gerätes und der Verfügbarkeit von DVB-T Sendern in dieser Region ab.
DVB-T Radio Sender sind nur in sehr weniger Regionen verfügbar. Bttte beachten Sie, dass bei der Verwendung von DVB-T bei jedem größeren Ortswechsel ein neuer Sendersuchlauf durchgeführt werden sollte. Ausgestrahnte Sender und deren Sendefrequenz variieren von Region zu Region.

5 Auswahl der Eingangsgquelle

Dieses Gerät umfasst verschiedene Videomodi, die mit SOURCE auf dem Fernseher oder auf der Fernbedienung gewählt werden.

Mit SOURCE rufen Sie das Eingangsquellenmenü auf, folgende Anzeige erscheint:

Navigationstaten ▲▼ und OK

Drucken Sie im Eingangsquellenmen die Richtungstasten, um den gewünschten Bildschirmmodus auszuwahlen,

und drucken Sie die OK-Taste, um den ausgewählten Modus auszurufen.

SOURCE und OK

Drücken Sie im Eingangsquellenmenü die SOURCE-Taste, um den gewünschten Bildschirmmodus auszuwahlen, und drücken Sie die OK-Taste, um den ausgewählten Modus auszurufen.

6 TV Bedienungshinweise und Systemeinstellungen

6.1 Installationsfuhrer (DVB-T, ATV)

Dieser Bildschirm wird nur angezeigt, wenn der Fernseher zum ersten Mal eingeschaltet oder auf die Werkseinstellung zurückgesetzt wurde. Sie können Sprache und Land wahlen, was automatisch die Sender wechselt. Und nach dem wechseln springt der Bildschirm zum ersten DTV-Sender.

Modus wahlen

Region für die DTV und ATV einstellen

1. Wahlen Sie ob Home oder Shop Modus verwendet werden sollen.

2. Der "Home Modus" ist ein Energiesparmodus und für die tägliche Nutzung empfohlen.

• Der "Shop Modus" dient zu Präsentationszwecken in Ladenlokalen. Zudem ist die Gerätehelligkeit auf helle Umgebungen angepasst.

• Wahlen Sie das Land für DTV- und ATV-Empfang und drücken Sie zum Bestätigten OK.

Der Sendersuchlauf startet nun mit dem ATV.
- Drücken Sie "Exit", um den Sendersuchlauf beenden. Drücken Sie die -Taste, um abzubrechen, oder die -Taste, um den Suchlauf fortzusetzen.
- Drücken Sie "TV menu", um den Sendersuchlauf im analogen Fernsehen (ATV) zu uberspringen.
- Drucken Sie die -Taste zum überspringen oder die -Taste, um den Suchlauf fortzusetzen.
- Wenn Sie den ATV-Sendersuchlauf überspringen, wird das Gerät mit dem DTV-Sendersuchlauf fortfahren.

ODYS MONO X

6.2 Menu-Einstellungen

Drucken Sie / , um eine Seite auszuwahlen. Drucken Sie / , um eine Einstellung auszuwahlen.

6.2.1 Sender-MENU

Der erstige Menüpunkt ist das Sendermenü (nur für TV- oder DTV-Quellen).

Sie konnen hier Senderuchen und bearbeiten.

1) Automatischer Sendersuchlauf:

Alle Sender automatischuchen (Sie konnen ATV und DTV auswahlen)

Bitte drucken Sie um zuerst ein Land auszuwahlen. Drucken Sie dann die OK-Taste, um den automatischen Sendersuchlauf zu starten.

Drücken Sie "TV menu", um den Sendersuchlauf im analogen Fernsehen (ATV) zu überspringen, und drücken Sie zur Bestätigung . Drücken Sie , um den Sendersuchlauf im ATV fortzusetzen. Das Gerät wird mit dem DTV-Sendersuchlauf fortfahren.

Alle Sender inklusive ATV, DTV und DTV Radio konnen gleichzeitig eingestellt werden, wenn der Suchmodus DTV+ATV ist.

Alle gespeicherten Sender werden beim automatischen Sendersuchlauf gelöscht und überschreiben.

Nach dem automatischen Sendersuchlauf wird der erstene DTV-Sender angezeigt.

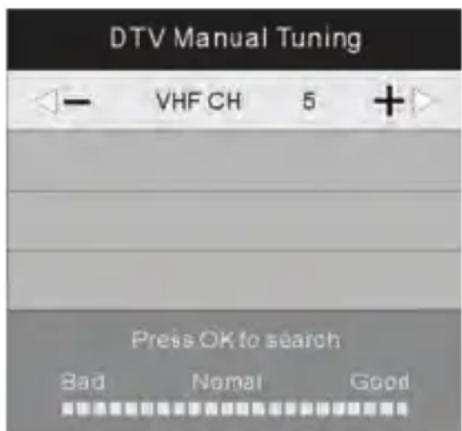

2) DTV manuelle Sendereinstellung:

Sie konnen einen DTV-Kanal auswahlen und dann die Sender in thisem Kanal suchen.

Bit drucken Sie , um einen Kanal auszuwahlen. Drucken Sie dann OK, um die Sender zuuchen.

HINWEIS: Bad - Normal - Good steht fur die Signalstärke

3). ATV manuelle Sendereinstellung :

Sie konnen das Soundsystem wechseln, um analoge Fernsehsender zuuchen und fein abzustimmen. Speichern Sie dann die ausgewählten Sender unter der gewünschten Nummer.

Aktueller Sender: Wahlen Sie den Speicherplatz, für den die Manuelle Sueche durchgeführt werden soll. Farbsystem: Einstellung des Farbsystems, wie es in ihrer Region verwendet wird: AUTO, PAL, SECAM. Wahlen Sie z.B. für Deutsch PAL.

Audiosystem: Einstellung des Tonsystems, wie es in Ihrer Region verwendet wird:

Bei Farbsystem PAL:BG,DK,I;

Bei Farbsystem SECAM:BG,DK,L

Wahlen Sie z.B. für Deutsch PAL BG.

Feinabstimmung: Weist der aktuell gewährte Sender Bildstorungen auf konnen Sie diese mit Hilfe der Frequenz-Feinabstimmung vermindern. Wahlen Sie hierzu zunachst einen Sender und öffnen Sie nachfolgend das Einstellungsmenu. Passen Sie nun die Einstellung entsprechen an.

AFC: AFC versucht die Feinabstimmung automatisch vorzunehmen.

Suche: Drucken Sie / um die manuelle Suche zu starten.

Mit der MENU Taste können Sie dieuchen pausieren.Drucken Sie erneut auf MENU um die manuelle Suche abzubrechen.

ODYS MONO X

Drucken Sie die rote Videotext-Taste, um die Sender nach der manuellenuche zu speichern.

4).Programmebearbeiten:

Sie konnen Programme löschen, umbenennen, verschieben oder zu ihren Favoriten hinzufugen.

Rote Taste Löschen	1. Wahlen Sie den Sender, den Sie löschen möchten mit Hilfe der Pfeilasten aus. 2. Drücken Sie die rote Taste um den gewährten Sender zu löschen. ACHTUNG! Einomal gelöschter Sender kann nicht wieder hergestellt werden. Um gelöschte Sender wieder herzustellen ist eine erneute Sendersuche erfolderlich.
Grüne Taste Umbenennen	Kann nur analoge Fernsehprogramme umbenennen. Wahlen Sie das Programm aus und drücken Sie die grüne Videotext-Taste, um das Programm umzubenennen. Drücken Sie ▲▼, um ein Zeichen auszuwären. Drücken Sie ▲▼, um den Cursor zu bewegen. Drücken Sie die MENU-Taste, um die Bearbeitung zu beenden, drücken Sie EXIT, um das Menu zu verlassen. Hinweis: Analoge Programmnamen können nur 5 Zeichen lang sein.
Gelbe Taste Verschieben	1. Wahlen Sie zunachst den Sender aus, den Sie verschiben möchten. 2. Drücken sie die gelbe Taste um den Sender zu markieren. 3. Verschieben Sie nun den Sender mit Hilfe der ▼ / ▲ -Tasten an die gewünschte Stelle. 4. Bestätigen Sie das Verschieben des Senders durch drücken OK Taste.
Blaue Taste Überspringen	1. Wahlen Sie zunachst den Sender aus, den Sie überspringen möchten. 2. Drücken sie die blaue Taste um den Sender entsprechend zu markieren. Das entscheidt rechts kein dem Programm. Der Aktuelle Sender wird nachfolgend bei der Verwendung der CH+ / CH- -Tasten für die Senderwahl übersprungen. Der Sender ist nur noch über die Direkteingabe der Programmnummer oder die Senderliste aufrufbar. 3. Wahlen Sie das übersprungene Programm aus, drücken Sie die blaue Taste erneut, nun können Sie das Überspringen widerrufen. Das entscheidt.
FAV Taste Favoriten	Drücken Sie ▲▼, um ein Programm auszuwären, drücken Sie die FAV-Taste, rechts kein dem Programm wird♥ angezeigt. Wahlen Sie das FAV-Programm aus, drücken Sie die FAV-Taste erneut, das Programm ist aus den Favoriten entfternt,♥ verschwindet.

ODYS MONO X

6.2.2 Bild-Menu

Der zweite Menüpunkt ist das BILDMENÜ. Sie können hier Bildeinstellung wie Kontrast, Helligkeit usw. vornehmen.

Drucken Sie , um eine Einstellung auszuwahlen, drucken Sie OK, um sie anzupassen, drucken Sie , um die Einstellung zuändern.

Drücken Sie TV MENU, um um vorhergehenden Menu zurückzukehren.

Einstellungen für Kontrast, Helligkeit, Farbe, Bildschärfe und Farbston können Sie nur vornehmen, wenn der Bildmodus auf „Individuell" eingestellt ist.

Der Farbton (HUE) kann nur bei NTSC Signalen eingestellt werden. Bildschirmausrichtung steht nur im PC-Modus zur Verfügung, wobei die horizontale und vertikale Position sowie Große und Bildfrequency eingestellt werden können können.

6.2.3 Ton-MENU

Der dritte Menupunkt ist das TONMENU.

Hier konnen Sie die Klangeigenschaften wie Höhen, Basse, Balance usw. einstellen.

Drücken Sie um eine Einstellung auszuwahlen, drucken Sie OK, um sie anzupassen, drucken Sie , um die Einstellung zuändern.

Drücken Sie TV MENU, um zum vorhergehenden Menu zurückzukehren.

Einstellungen für Höhen und Bass * nnen Sie nur vornehmen, wenn der Bildmodus auf „Individuell" eingestellt ist..

ODYS MONO X

6.2.4 Menu Zeit

Der vierte Menupunkt ist das MENZEIT. Sie konnen die Uhrzeit, die Einschalt-/Ausschaltzeit, die Schlummerzeit usw. einstellen. Drucken Sie , um eine Einstellung auszuwahlen, drucken Sie OK, um sie anzupassen, drucken Sie zum Ändern eines Wertes, drucken Sie , um die Einstellung zu ändern.
Drucken Sie TV MENU, um zum vorhergehenden Menu zurückzukehren.

Uhr	Die Zeit wird nur für den DVB-T Modus verwendet und über das DVB-T Signal automatisch eingestellt.
Ausschaltzeit	Das Gerät schalltet nach der eingestallenten Zeit automatisch ab.
Einschaltzeit	Das Gerät schalltet nach der eingestallenten Zeit automatisch ein.
Sleep Timer	(Einschlaf-Timer)Das Gerät schalltet nach der eingestallenten Zeit automatisch ab
Zeitzone Einstellung für die Zeitzone, in der sich das Gerät befindet.

Wenn 15 Minuten lang kein Signal anliegt, das Goes das Fernsehgerat automatisch in den Ruhemodus, Die Uhrzeit kann vom DTV-System automatisch erhalten werden.

6.2.5 Optionen Menu

Der fünfte Menüpunkt ist das MENÜ OPTIONEN Sie können die Sprache des Menüs, der Tonspur, der Untertitel usw. einstehen.

Drucken Sie , um eine Einstellung auszuwahlen, drucken Sie OK, um sie anzupassen, drucken Sie zum Ändern eines Wertes, drucken Sie , um die Einstellung zuändern.

Drücken Sie TV MENU, um zum vorhergehenden Menu zurückzukehren.

Das Zurücksetzen aus den Auslieferungszustand losecht alle Programme und Kennwörter.

ODYS MONO X

6.2.6 Menu Sicherheit

Der sechste Menüpunkt ist das MENU SICHERHEIT. Sie können das System sperren, ein Kennwort setzen, Programme sperren

und Elternrichtlinien setzen. Wenn Sie das System gespert haben, können Sie keine Senderuchen oder Programme ändern.

Drucken Sie , um eine Einstellung auszuwahlen, drucken Sie OK, um sie anzupassen, drucken Sie zum Ändern eines Wertes, drucken Sie , um die Einstellung zuändern.

Drücken Sie TV MENU, um zum vorhergehenden Menu zurückzukehren.

Das Standard-Kennwort ist 6666. Programm sperren: Drücken Sie , um ein Programm auszuwahlen, drücken Sie die grüne Videotext-Taste, um das Programm zu spheren. Wenn Sie das Programm freigeben möchen, gehen Sieitte ins Hauptmenu,geben das Kennwort ein,drucken Sie dann die grune Taste erneut. Elternrichtlinien: Drucken Sie ,um eine Stufe auszuwahlen.

These OptionistnirndemodiDVB-TundATVverfurbar!

ODYS MONO X

6.2.7 EPG Menu (Elektronischer Programmführer).

Das EPG-Menü dient dazu, um zu schauen, was auf einem DTV- oder Radiosender an dieser Tag gesendet wird. Um in das EPG-Menü zu gelangen drücken Sie die EPG-Taste, das folgende Menu wird angezeigt:

Grüne Taste /INFO Taste	Nutzen Sie zur Auswahl der Programme, drücken Sie die INFO-Taste, um die Programminformationen anzuzeigen.
Gelbe TastesPlaner	Drücken Sie die gelbe Videotext-Taste. Es werden alle Erinnerungen des Planers angezeigt, drücken Sie ▲▼, um die einzelnen Punkte auszuwahlen, drücken Sie die rote Tastes, um die Erinnerungsliste zu Löschen. Drücken Sie EPG, um ins EPG-Menü zurückzukehren.Schedule List 04:55 28th Apr DeleteTime Date Programme Title Channel NameDate
Blaue TastesErinnerung	Drücken Sie die blaue Taste, um ein Programm auszuwahlen und eine Erinnerungszeit einzustellen, der Fernseher wird zur Erinnerungszeit automatisch zum gewünschten Programm umschalten.RemINDER setting802 SZTVM03+08Minute05 HourApr Month28 DateOnce ModeOK BACK

ODYS MONO X

7 DVD-Betrieb

CLASS 1 LASER

PRODUCT

Vorsicht

Dieser DVD-Player arbeitet mit einem Klasse 1 Laser, der für ihre Augenschädlich sein kann. Offnen Sie nicht das Gerätegehause.

Ausstattungsmerkmale

Unterstützte Disformate:

MPEG 4-Dateien

Mehrere Kamera-Blickwinkel

DOLBY

DIGITAL

Untertitel

Kodak Picture DVD

Dolby Digital

Audiosprachen

ODYS MONO X

MP3-Dateien auf CD-R/CD-RW

Bildformat

DVD Video

Kindersicherung

Dieses Produkt enthalt urheberrechtlich geschützte Technologien, die durch US und anderen Patente das geschützte Eigentum von Macrovision Corporation und anderer Rechtehaber sind. Die Nutzung dieser Technologien muss durch Macrovision Corporation gestattet sein und gilt nur für den Heimgebrauch sowie andere beschränkte Nutzungen, es sei dess, anderweitig von Macrovision Corporation ausrücklich genehmigt. Reverse Engineering und Demontage verboten.

Dieses Produkt entspricht dem KODAK Picture CD Format und spielt KODAK Picture CDs ab. Das Logo „KODAK Picture CD Compatible" ist eine Marke der Eastman Kodak Company und wird mit deren Genehmigung benutzt.

Hergestellt unter Lizens der Dolby Laboratories. „Dolby" und das Doppel-D-Symbol sind Marken der Dolby Laboratories. Vertrauliche unveröffentlichte Werke. © 1992-1997 Dolby Laboratories, Inc. Alle Rechte vorbehalten.

DIEDENUS

Drücken Sie DVD SETUP auf der Fernbedienung, um das EINSTELLUNGSMENU anzuzeigen. Mit den Navigationstasten aufwärts/abwärts wahren Sie den gewünschten Menüpunkt, mit der Navigationstaste rechts rufen sie den Menüpunkt auf. Mit OK bestätigen Sie. mit der Navigationstaste links kehren Sie in das vorherige Menu darüber. Zum Verlassen des Einstellungsmenus drücken Sie erneut DVD SETUP. Im EINSTELLUNGSMENU stehen Ohnen folgende Optionen zur Verfügung.

7.1 Kompatible Disc-Formate

Ko mpatible CDs und DVDs: MPEG4,DVD,DVD+/-R/RW,VCD,CD-R, CD-RW

Die Funktionswise der Discs hangt vom Hersteller ab. Folgen Sie den entsprechenden Hinweisen für die jeweilige Disc.

ODYS MONO X

7.2 Umgang mit Discs

Handhabung

Fassen Sie beim Einlagen und Entnahmen nicht auf die Abspielfläche (siehe Abbildung). Kleben Sie kein Papier bzw. kein Label auf die Disc.

Reinigung

Fingerabdrücke und andere Verschmutzungen können die Ton- und Bildqualität vermindern. Verwenden Sie zur Reinigung ein weiches, sauberes Tuch, das bei groben Verschmutzungen mit einem neutralen, verdünnten Reinigungsmittel befeuchtet sein kann.

Wischen Sie nicht in Kreisbewegungen (Gefahr von Störgeräuschen), sondern stets vorsichtig von der Mitte nach außen (siehe Abbildung).

Hinweis zur Lagerung

Setzen Sie die Discs keiner direkten Sonneneinstrahlung oder hohen Temperaturen aus.

LESEN SIE DIE FOLGENDEN ANWEISUNGEN SORGFÄLTIG DURING, BEVOR SIE DEN DVD-PLAYER ERSTMALS EINSCHALTEN.

ODYS MONO X

7.3 Wiedergabe-Betrieb

7.3.1 DVD-Wiedergabe

Wiedergabe Legen Sie eine Disc ein. Der DVD-Player startet automatisch mit der Wiedergabe. Im Eingangsmenu wahren Sie mit den Tasten das Gewünschte aus und drucken dann die Taste OK auf der Fernbedienung.

PLAY/PAUSE Erster Tastendruck (während der Wiedergabe): Wiedergabe wird angehalten. Zweiter Tastendruck: Wiedergabe wird fortgesetzt.

ERSTER TASTendruck (wahrend der Wiedergabe): Wiedergabe wird beendet; Fortsetzung an derselben Stelle mit Taste Zweiter Tastendruck: Wiedergabe wird ganz beendet; Fortsetzung am Beginn der Disc mit Taste

DVD MENU Drücken Sie die Taste (während der Wiedergabe): Das DVD-MENU wird am Bildschirm angezeigt. Im Menümodus wahren Sie mit den Tasten (0-9 auf der Fernbedienung) das Gewünschte aus und drücken dann die Taste OK auf der Fernbedienung.

Taste « Sprung zum Anfang des vorherigen Tracks oder Kapitels.

Taste « Schneller Rücklauf Wiederholtes Drucken: Die Rücklaufgeschwindigkeit wird nacheinander auf 2x, 4x, 8x, 16x erhöht. Rückkehr zur Wiedergabe mit normaler Geschwindigkeit mit Taste

Taste Sprung zum Anfang des nachsten Tracks oder Kapitels.

Taste Schneller Vorlauf Wiederholtes Drucken: Die Vorlaufgeschwindigkeit wird nacheinander auf 2x, 4x, 8x, 16x erhöht. Rückkehr zur Wiedergabe mit normaler Geschwindigkeit mit Taste

Taste Zeigt Detailinformationen über die eingelegte Disc an DISPLAY (wiederholter Tastendruck).

Taste AUDIO Während der Wiedergabe werden nacheinander die verfügbaren Audio-Streams aktiviert (DVDs können bis zu acht

Audio-Streams besitzen; z. B. für verschiedene Sprachen).

Taste SUBT Ermöglicht während der Wiedergabe das Auswahlen einer Sprache für Untertitel oder Ein-/Ausschalten der Untertitel. DVDs können bis zu 32 Untertitel-spuren enthalten. Durch wiederholten Tastendruck rufen Sie nacheinander die folgenden Einstellungen auf:

SUBTITLE 1/N: Untertitel 1 wird angezeigt.

SUBTITLE 2/N: Untertitel 2 wird angezeigt.

SUBTITLE /N Untertitel * wird angezeigt.

SUBTITLE OFF: Keine Untertitel.

N steht für die Gesamtzahl der enthaltenen Untertitelspuren.

These Funktion steht nur bei DVDs zur Verfügung, die mehrere Untertitelspuren enthalten.

TV/RADIO Drücken Sie die Taste jeweils für etwa 2 Sekunden um den Wiederholungsmodus einzustellen.

Wiederholt ein Kapitel, Titel oder die ganze Disc.

Taste GOTO Ermoglicht die Auswahl einer Position (Zeit, Track oder Titel), an der die Wiedergabe gestartet werden soll. Verwenden Sie die Tasten / , um die gewünschte Option auszuwahlen.

Verwenden Sie die Zifferntasten 0-9, um die Zeit direkt vorzugeben und bestätigten Sie danach mit OK.

Durch erneutes Drücken der Taste GOTO wird die normale Wiedergabe fortgesetzt.

Taste ANGLE Wechsel durch drücken der Taste für jeweils 2 Sekunden nacheinander zu den verfügbaren Kameraperspektiven derselben Szene (siehe Abbildung).

These Funktion steht nur für DVDs zur Verfügung, auf denen mehrere Kameraperspektiven aufgezeichnet wurden.

Taste TITLE Der Inhalt einer DVD ist oftmals in mehrere Titel untergliedert, die mehrere Menüs enthalten.

Während der Wiedergabe wird beim Drücken der Taste TITLE das Titelmenu angezeigt. Mit den Tasten ▲▼ oder den Zifferntasten 0-9{lssst sich der gewünschte Titel bzw. die Option

ODYS MONO X

auswahlen. Bestätigen Sie mit der Taste OK.

7.3.2 CD-Wiedergabe (Audio, VCD, SVCD)

Wenn Sie eine CD in den eingeschalteten DVD-Player einlagen, werden die Tracks (Titel) in der vorgegebenen Reihenfolge abgespielt. Verwenden Sie die Tasten oder um einen bestimmten Track abzuspielen.

PLAY/PAUSE Erster Tastendruck (während der Wiedergabe): Wiedergabe wird angehalten. Zweiter Tastendruck: Wiedergabe wird fortgesetzt.

Erster Tastendruck (während der Wiedergabe): Wiedergabe wird beendet; Fortsetzung an derselben Stelle mit Taste Zweiter Tastendruck: Wiedergabe wird ganz beendet.

Taste Sprung zum Anfang des nachsten Tracks oder Kapitels.

Taste Schneller Vorlauf Wiederholtes Drucken: Die Vorlaufgeschwindigkeit wird nacheinander auf 2x, 4x, 8x, 16x erhoht. Rückkehr zur Wiedergabe mit normaler Geschwindigkeit mit Taste

Taste Erster Tastendruck: Sprung zum Anfang des aktuellen Tracks Schneller oder Kapitels.
Rücklauf Zweiter Tastendruck: Sprung zum Anfang des vorherigen Tracks oder Kapitels.

Taste Schneller Rücklauf
Schneller Wiederholtes Drucken: Die Rücklaufgeschwindigkeit wird nacheinander auf 2x, 4x, 8x, 16x erhöht. Rückkehr zur Wiedergabe mit normaler Geschwindigkeit mit Taste keit mit Taste

TV/RADIO Wiederholt einen Track oder Ordner oder schaltet die Wiederholfunktion wieder aus.

Taste GOTO Ermoglicht die Auswahl einer Position (Zeit oder Track), an der die Wiedergabe gestartet werden soll. Wahrend der CDWiedergabe werden nacheinander durch drucken der / Taste folgende Optionen angezeigt: Track

ODYS MONO X

Time

Disc Time

Mit den Tasten 0-9 auf der Fernbedienung konnen Sie die gewünschte Position direkt auswahlen.

Taste

DISPLAY

Zeigt Detailinformationen über die eingelegte Disc an und

schaltet die Info-Anzeige wieder aus.

Taste AUDIO Wechsel mit jedem Tastendruck nacheinander zu den folgenden Sound-Effekten:

Mono Left Mono Right Mix St ereo

Halten Sie die Taste, um die Anzeige zu schlieben.

7.4 Bild CD/DVD-Wiedergabe

1 Legen Sie eine CD/DVD mit Bildern ein. Der DVD-Player startet automatisch mit der Wiedergabe.
2 Das Basisverzeichnis und verschiedene Unterverzeichnisse werden angezeigt. Wahlen Sie mit den Tasten auf der Fernbedienung ein Verzeichnis aus. Bestätigen Sie die Auswahl mit einer der OK Taste.
3 Die Bildschirmanzeige wechselt zum gewählten Unterverzeichnis. Wahlen Sie mit den Tasten auf der Fernbedienung eine Datei aus. Bestätigen Sie die Auschwitz mit OK.
4 Drücken Sie die Taste , um zum letzten Verzeichnis zurückzukehren. Sie können auch den hellgelben Balken auf das Symbol verschieben. Bestätigen Sie die Auswahl mit OK.

ODYS MONO X

PLAY/PAUSE Erster Tastendruck (während der Wiedergabe): Wiedergabe wird angehalten. Zweiter Tastendruck: Wiedergabe wird fortgesetzt.

STOP / Tastendruck während der Wiedergabe: Zurück zur Dateiansicht.

Fortsetzen der normalen Wiedergabe mit Taste PLAY /

Taste « Sprung zur vorherigen Datei

Taste Sprung zur{nachsten Datei

Taste DISPLAY Erster Tastendruck: Zeigt Detailinformationen über die eingelegte Disc an.

Zweiter Tastendruck: SchlieBt die Anzeige.

These Funktion ist nur im Verzeichnismodus verfügbar.

Taste REPEAT Erster Tastendruck: Gibt den Inhalt einer Datei / eines Verzeichnisses im Schleifenmodus wieder.

Wiederholter Tastendruck: Es werden nacheinander folgende Optionen angezeigt:

Repeat single Repeat Folderr Repeat off

Repeat single: Spielt die aktuelle Datei wiederholt.

Repeat folder: Spielt alle Dateien des aktuellen Verzeichnisses.

Repeat Off: Beendet den Wiederholmodus.

ODYS MONO X

Drehen von Bildern

Angezeigte Bilder konnen mit den Richtungstasten gedreht werden.

Drücken Sie die Taste , um das aktuelle Bild wie dargestellt im Uhrzeigersinn zu drehen.

Drücken Sie die Taste , um das aktuelle Bild wie dargestellt entgegen dem Uhrzeigersinn zu drehen.

ODYS MONO X

7.5 Videodatei, MP3-Wiedergabe

1 Legen Sie eine CD/DVD mit Video Dateien ein. Der DVD-Player startet automatisch mit der Wiedergabe.
2 Das Basisverzeichnis wird angezeigt. Wahlen Sie mit den Tasten auf der Fernbedienung ein Verzeichnis aus.
3 Start der Wiedergabe: Bestätigen Sie die Auswahl mit OK

PLAY/PAUSE Erster Tastendruck (während der Wiedergabe): Wiedergabe wird angehalten.

Zweiter Tastendruck: Wiedergabe wird fortgesetzt.

Taste Sprung zur{nachsten Datei

ODYS MONO X

Taste

Schneller

Vorlauf

Wiederholtes Drücken: die Vorlaufgeschwindigkeit wird nacheinander auf 2x, 4x, 8x, 16x erhöht.

Rückkehr zur Wiedergabe mit normaler Geschwindigkeit mit Taste

Taste « Sprung zur vorherigen Datei

Taste

Schneller

Rücklauf

Wiederholtes Drücken: die Rücklaufgeschwindigkeit wird nacheinander auf 2x, 4x, 8x, 16x erhöht.

Rückkehr zur Wiedergabe mit normaler Geschwindigkeit mit Taste

STOP/

Erster Tastendruck (während der Wiedergabe): Wiedergabe wird beendet; Fortsetzung an derselben Stelle mit Taste PLAY

Zweiter Tastendruck: Wiedergabe wird ganz beendet.

Hinweis

Bitte drücken Sie die Stop-Taste auf der Fernbedienung für jeweils etwa 2 Sekunden um diese Funktion auszulösen.

Taste MENU Während der Wiedergabe: Drücken Sie die Taste für etwa 2 Sekunden um den aktuellen Ordner angezeigt zu betrinnen. Setzen Sie die Wiedergabe durch drucken der - Taste fort.

Taste RETURN Während der Wiedergabe: Wechsel zum Basisverzeichnis. Fortsetzen der normalen Wiedergabe mit Taste PLAY

Taste REPEAT

Erster Tastendruck: Gibt den Inhalt einer Datei / eines Verzeichnisses im Schleifenmodus wieder.

Wiederholter Tastendruck: Es werden nacheinander folgende Optionen angezeigt:

Repeat single

Repeat Folderr

Repeat Off

Taste GOTO

Direkte Anzahl eines bestimmten Zeitpunkts der aktuellen Datei.

Taste DISPLAY Zeigt Detailinformationen über die eingelegte Cd/DVD an und schaltet die Info-Anzeige wieder aus.

Taste SUBT Auswahlen einer Sprache für Untertitel (falls auf Disc vorhanden) oder Ausschalten der Untertitel

ODYS MONO X

Hinweis

Nicht alle Discs unterstützen die Funktionen für Untertitel, Kameraperspektiven oder Audioeffekte.

7.6 Einstellungen während der Dateiwiedergabe

Filter	Erlaubt es die Dateiarten zu wahlen, die angezeigt warden sollen.
Wiederholen (Repeat)	Einstellen verschiedener Wiederholmodi.
Modus (Mode)	Einstellen verschiedener Wiedergabemodii.:
	Normal NORMale Wiedergabe.
	Mischern (Shuffle)	Zufällige Wiedergabe

Hinweis

Die Funktionen in thisem Kapitel sind optional und nicht bei alles Geräten verfügbar.

ODYS MONO X

8 Systemeinstellungen

In this Abschnitt wird beschrieben, wie Sie die Standardeinstellungen des Systems gemäß ihren Wünschen ändern können.

Ändern Sie die Einstellungen Ihres Systems wie nachfolgend beschreiben:

1 Drücken Sie die Taste DVD SETUP auf der Fernbedienung oder am DVD-Player.
2 Das Setup-MENU wird angezeigt. Dort konnen Sie allgemeine Einstellungen, Laufsprechereinstellungen, Digital-Einstellungen, sowie weitere Voreinstellungen festlegen. Sie konnen das Setup-MENU jederzeit durch erneutes Drucken der Taste SETUP verlassen.
3 Wahlen Sie mit Hilfe der Tasten und das gewünschte Untermenü aus.
4 Wahlen Sie mit Hilfe der Tasten / / / die gewünschte Option innerhalb des Untermenüs aus.
5 Drücken sie OK um die Einstellungen zu öffnen. Ändern Sie die Werte mit Hilfe der Tasten und und bestätigen Sie mit OK.

8.1 Spracheinstellung (Language)

Wahlen Sie den Eintrag „Sprache" (Language) um das zugehörige Menu anzuzeigen:

Menüsprache (OSD)	Spracheinstellung für das Menu und Systemhinweise.
Untertitel (Subtitle)	Voreinstellung für die Untertitelsprache wenn mehrere verfügbar sind.
MPEG4 Untertitel (MPEG4 Subtitle)	Untertitleinstellung für MPEG4.

ODYS MONO X

(optional) Hinweis: Nicht alle Geräte untersätzen diese Einstellung.
Audio Standardaudiosprache für DVDs.
DVD Menu (DVD Menu)	Standardsprache für das Menu der DVDs.

8.2 VIDEO Einstellung (Video)

Wahlen Sie den Eintrag „Video" um das zugehörige Menu anzuzeigen:

Seitenverhältnis (Aspect Ratio)	Wählen Sie das Seitenverhältnis, das den DVD Inhalt am besten darstellen kann. Hinweis: Die Bildanzeige ist abhängig vom Bildformat der DVD oder des Videos. Einige Inhalte können möglicherweise nicht korrekt angezeigt werden.itte passen Sie auch die Einstellungen Ihres TV Gerätes entsprechend an.
TV System	Einstellung des TV systems. Hinweis: Die Einstellung des DVD Players sollte mit den Spe zifikationen Ihres TV Gerätes übereinstimmen. Für weitere Informationennehmen Sieitte die Gebrauchsanweisung Ihres TV Gerätes zur Hand.
Smart Picture	Stellen Sie heir die Helligkeit des Bildschirms ein: Bright (Hell), Soft oder Dynamic (Dynamisch). Bei der Einstellung „Dynamisch“ haben Sie die Möglichkeit benutzerdefinierte Einstellungen zu treffen.

Wahlen Sie den Eintrag „Einstufung" (Rating) um das zugehörige Menu anzuzeigen:

ODYS MONO X

Kindersicherung (Parental Control)	Einstellen der Kindersicherung Hinweis: Um diese Funktion zu aktivieren müssen Sie ein Password vergehen. Der Schutz ist nur aktiv bei DVDs, die dies darüberizen.
Passwort setzen (Set Password)	Passwort eingeben, dann mit OK bestätigen. Hinweis: Sollten Sie das Password vergessen haben verwenden Sieitte das Universalpassword 6666 zum entsperren.

8.4 Verschiedenes (Misc)

Wahlen Sie den Eintrag „Verschiedenes" (Misc) um das zugehörige Menu anzuzeigen:

Werkseinstellungen (Use Default Settings)

Stellt die Werkseinstellungen wieder her.

9 DVD Störungserkennung

Lesen Sie bei Problemenitte zunachst die nachstehenden Hinweise:

KEIN BILD, KEIN TON

Vergewissern Sie sich, dass das Geräteingeschaltet ist.
Vergewissern Sie sich, dass die Steckdose in Ordnung ist.
Vergewissern Sie sich, dass das Netzkabel nicht beschadigt ist.
Vergewissern Sie sich, dass der Netzstecker fest in der Steckdose steckt.

BILD, ABER KEIN TON

Vergewissern Sie sich, dass der Ton nicht stummgeschaltet ist.
Vergewissern Sie sich, dass die AUDIOEINSTELLUNGEN korrekt sind.

SCHLECHTES BILD, SCHLECHTER TON

Vergewissem Sie sich, dass die Disc nicht verkratzt oder verschmutzt ist.

,BAD DISC“ WIRD ANGEZEIGT

Vergewissern Sie sich, dass die Disc nicht verbogen, beschädigt oder verformt ist.
Vergewissern Sie sich, dass die Disc nicht stark verschmutzt oder beschädigt ist.
Vergewissern Sie sich, dass das Disformat mit dem Player kompatibel ist.
Vergewissern Sie sich, dass Sie keine Software-CD abspielen. In dieser Fall mussen Sie den Player neue starten.

FERNBEDIERUNG FUNKTIERTI NICT

Vergewissern Sie sich, dass das Geräteingeschaltet ist.
Vergewissern Sie sich, dass die Batterien der Fernbedienung nicht erschöft sind.
Richten Sie die Fernbedienung direkt auf den IR-Sensor des Players aus.
Entfernen Sie Hindernisse zwischen der Fernbedienung und dem IR-Sensor.

GERÄT FUNKTIERT NICT

Schalten Sie das Gerät aus und dann wieder ein.

"NO DISC" WIRD ANGEZEIGT

Vergewissern Sie sich, dass eine Disc im Laufwerk geladen ist.
Vergewissern Sie sich, dass die Disc nicht verkehrt herum geladen ist.
Vergewissern Sie sich, dass die Disc nicht verbogen, beschädigt oder verformt ist.

10 Störungserkennung

Problem			Aktion/überprüfen
Bild T on
verschn eit	gestört	Antenne: Position, Ausrichtung oder Anschluss
Schatte n	Audio normal	Antenne: Position, Ausrichtung oder Anschluss
gestört	gestört	Elektrogeräte, Auto/Motorrad, Neonlicht
normale Bild	stumm	Lautstärke (überprüfen, ob Gerät stammgeschaltet ist und ob die Anschlüsse des Audiosystems korrekt sind)
kein Bild	stumm	Netzstecker nicht in der Steckdose.Gerät nicht eingeschaltet.Kontrast und Helligkeit/Lautstärke.POWER auf Fernbedienung drucken.
Keine Farbe	Audio normal	Farbe einstellen.

11 Spezifikationen

Element	Spezifikation
ATV/DTV Tuner Frequenz	gang VHF: 174MHz bis 230 MHzUHF: 470MHz bis 862 MHz
DVB-T Demodulation Demodulator COFDM
		OFDM Modulation 2K, 8K	FFT, SFN und MFN
		Trägersignal	2K/8K
		Guard-Interval 1/4, 1/8, 1/16, 1/32
Anschlüsse	RF Eingang IEC 169-2 Buchse
	RF Durchschnittung IEC	65-2 Buchse
	TV SCART Composite Video, Audio L/R
Leistung	Netzspannung 100-240V	~ 50/60Hz
	Leistungsaufnahme	55W
Display	Decodermodul	PAL, NTSC
	Bildseitenverhältnis 4:3 (Letterbox, Pan & Scan), 16:9
Decodierung	Video	MPEG2 Transport
Ton	MPEG2 Audio Layer
Sonstiges	Prüfzeichen ETSIEN 300	744 DVB-T Prüfzeichen
	Soundmodus	Rechts, Links, Stereo

• Änderung der Spezifikationen, auch ohne Vorankündigung, vorbehalten.

MP@ML

Entsorgung elektrischer und elektronischer Geräte

Dieses Produkt muss am Ende seiner Gebrauchsfähigkeit ordnungsgemäß entsorgt werden, eine Entsorgung mit dem Hausmull ist nicht statthaft.

Dieses Produkt muss bei den entsprechenden Recycling-Sammelstellen oder dem Fachhändler abgegeben werden, von dem ein gleichartiges Produkt erneut erworben wird. Das Symbol der Mülltonne bestätigt, dass these Produkt den Bestimmungen der Umwelt-Richtlinien (2002/95/EC, 2002/96/EC, 2003/108/EC) entspricht und entsprechend ordnungsgemäß entsorgt werden muss. Nahere Einzelheiten zu den Recycling-Sammelstellen erfahren Sie von ihrenörtlichen Behörden. Zuwiderhandlungen werden entsprechend verfolgt

12 Garantiebedingungen

Die nachstehenden Bedingungen beinhalten die Voraussetzungen und den Umfang unserer Garantie-leistungen und halten unsere gesetzlichen und vertraglichen Gewährleistungsverpflichtungen unberührt.

Für unsere Produkte leisten wir Garantie gemäß nachfolgenden Bedingungen:

1. Wir geben 24 Monate-Gewährleistung für ODYS-Produkte. Innerhalb von 12 Monaten ab Kaufdatum beheben wir unentgeltlich nach Massgabe der folgenden Garantiebedingungen Schäden oder Mängel am Produkt. Bei einem Mangel oder Defekt, der später als 12 Monate nach dem Kaufdatum festgestellt wird, muß für eine Garantiereparatur ein Fabrikationsfehler nachweislich vorliegen.
   Die Garantie erstreckt sich nicht auf Batterien und andere Teile, die zu den Verbrauchsgutern zahlen, leicht zerbrechliche Teile, wie z.B. Glas oder Kunststoff sowie Defekte aufgrund des normalen Verschleiben. Eine Garantiepflicht wird nicht ausgelost durch geringfugige Abweichungen von der Soll-Beschaffenheit, die für die Wert- und Gebrauchstauglichkeit des Produkts unerheblich sind, durch Schäden aus chemischen und elektrochemischen Einwirkungen, von Wasser sowie allgemein aus anormalen Bedingungen.
2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfrei Teile ersetzt werden. AXDIA besteht sich das Recht auf Austausch gegen ein gleichwertiges Ersatzgerät vor, falls das eingesandte Produkt innerhalb eines angemessenen Zeit- und Kostenrahmens nicht instand gesetzt werden kann. Ebenso kann das Produkt gegen ein anderes gleichwertiges Modell ausgetaucht werden. Instandsetzungen vor Ort konnen nicht verlangt werden. Ersetzte bzw. getauschte Teile gehen in unser Eigentum über.
3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermachtigt sind, oder wenn unsere Produkte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht auf unsere Produkte abgestimmt sind.
4. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Produkt.
5. Weitergehende und andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Produkts entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. Wir haften also nicht für zufällige, indirekte oder sonstige Folgeschäden aller Art, die zu Nutzungseinschrankungen, Datenverlusten, Gewinneinbußen oder Betriebsausfall führen.

Geltendmachung eines Garantiefalles

1. Um den Garantieservice in Anspruch zunehmen, müssen Sie Kontakt mit AXDIA Service-Center über Email, per Fax oder Telefon aufnehmen (Kontaktdaten siehe unter). Ebenso steht Ihnendarfur unser Serviceformular auf unserer本网站e oder auf der Rückseite derGarantiebedienungen zur Verfugung.
2. AXDIA Service-Center wird versuchen, Ihr Problem zu diagnostizieren und zu losen. Wird ein Garantiefall festgestellt, erhalten Sie eine RMA Nummer (Return Material Authorization) und werden gebeten, das Produkt zu AXDIA einzusenden.

ACKTUNG: AXDIA nimmt nur Sendungen an, die mit einer RMA-Nummer versehen sind.

ODYS MONO X

Für die Einsendung des Produktes ist folgenden zu beachten:

1. Die Sendung ist ausreichend frankiert, versichert und transportgerecht einzusenden. Dem Produkt darf kein Zubehör beigefügt sein (keine Kabel, CD's, Speicherkarten, Handbucher, etc.), wenn nicht von AXDIA Service-Center anders bestimmt.
2. Die RMA-Nummer ist sightbar und lesbar von außen auf der Verpackung zu vermerken.
3. Eine Kopie des Kaufbelegs muss als Garantienachweis beigeführst werden.
4. Nach Eingang des eingesandten Produkts leistet AXDIA Garantie gemäß Garantiebedienungen und sendet das Produkt frei Haus versichert darüber.

Außerhalb der Garantie

AXDIA kann einen Serviceanspruch außerhalb der Garantie ablehnen. Willigt AXDIA in einen Service außerhalb der Garantie ein, so werden alle Instandsetzungs- und Transportkosten in Rechnung gestellt.

AXDIA nimmt keine Sendungen an, die nicht zuvor von AXDIA durch RMA (Return Material Authorization) genehmigt wurden.

Content
