DXV 3530 USB - Dvd player Trevi - Kostenlose Bedienungsanleitung

Produkttyp	DVD-Player
Marke	Trevi
Modell	DXV 3530 USB
Stromversorgung	AC 100-240 V, 50/60 Hz
Leistungsaufnahme	15 W
Videosystem	NTSC / PAL
Kompatible Formate	DVD, VCD, CD, MPEG4, MP3, WMA, JPEG, HDCD, DVD±R/RW
USB-Eingang	Ja (USB-Anschluss vorne, kompatibel bis 250 GB FAT32)
Videoausgänge	Composite, S-Video, YUV, RGB (über SCART), P-Scan
Audioausgang	Digital koaxial, analog RCA (2,0 Vss)
Fernbedienung	Ja (AAA-Batterien nicht enthalten)
Abmessungen (ca.)	430 x 240 x 40 mm
Gewicht (ca.)	2,5 kg
Doppelisolierung	Ja
Laserklasse	1
Mitgeliefertes Zubehör	Audio-/Videokabel RCA, Fernbedienung, Bedienungsanleitung
Pflege	Mit einem feuchten Tuch reinigen; keine flüssigen Reinigungsmittel verwenden

Häufig gestellte Fragen - DXV 3530 USB Trevi

Was tun, wenn sich der Player nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Stecker nicht beschädigt ist. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Strom und schließen Sie es wieder an.

Die Meldung 'BAD DISC' wird angezeigt, was tun?

Überprüfen Sie, ob die Disc zerkratzt, verbogen oder verschmutzt ist. Stellen Sie sicher, dass das Disc-Format kompatibel ist (DVD, VCD, CD, MPEG4...). Reinigen Sie die Disc mit einem weichen Tuch.

Das Bild wird angezeigt, aber es gibt keinen Ton

Überprüfen Sie die Anschlüsse der Audiokabel (RCA oder koaxial). Stellen Sie sicher, dass die Lautstärke nicht auf Minimum steht und die STUMM-Funktion nicht aktiviert ist. Überprüfen Sie die Audioeinstellungen des Players (Menü Einstellungen > Audio).

Ich höre den Ton, aber das Bild wird nicht angezeigt

Überprüfen Sie die Anschlüsse der Videokabel (Composite, S-Video usw.). Stellen Sie sicher, dass der AV-Eingang Ihres Fernsehers korrekt ausgewählt ist. Überprüfen Sie die Videoausgangseinstellungen im Menü Einstellungen.

Die Fernbedienung funktioniert nicht

Überprüfen Sie, ob die Batterien (AAA) richtig eingelegt und geladen sind. Richten Sie die Fernbedienung direkt auf den Infrarotsensor des Players, ohne Hindernisse. Entfernen Sie starke Lichtquellen.

Wie kann ich MP3-Dateien oder Videos von einem USB-Stick abspielen?

Schließen Sie Ihr USB-Gerät (Stick, externe Festplatte formatiert in FAT32) an den vorderen USB-Eingang an. Wenn keine Disc eingelegt ist, drücken Sie die Taste USB auf der Fernbedienung. Verwenden Sie die Pfeiltasten zum Navigieren und Auswählen der Dateien.

Kann ich die Kindersicherung verwenden?

Ja, gehen Sie zum Menü Einstellungen > Steuerung. Aktivieren Sie den Schutz und legen Sie ein 4-stelliges Passwort fest (Standardcode ist 8888). Wählen Sie die Einschränkungsstufe: von 1 (alle) bis 8 (Erwachsene).

Welche Disc-Typen kann ich abspielen?

Dieser Player liest Video-DVDs, VCDs, Audio-CDs, CD-R/RW, DVD±R/RW. Er unterstützt MPEG4-, MP3-, WMA- und JPEG-Dateien, die auf CD oder DVD gebrannt sind.

Wie stelle ich das Bildformat (4:3 oder 16:9) ein?

Drücken Sie die Taste SETUP auf der Fernbedienung, gehen Sie zu Video. Wählen Sie 4:3 für einen Standardfernseher oder 16:9 für einen Breitbildschirm. Sie können auch den Anzeigemodus anpassen (Letterbox, Pan Scan...).

Was tun, wenn das Gerät die Disc nicht erkennt (Meldung 'NO DISC')?

Stellen Sie sicher, dass die Disc richtig im Fach liegt, bedruckte Seite nach oben. Überprüfen Sie, ob die Disc verschmutzt, zerkratzt oder verzogen ist. Versuchen Sie eine andere Disc, um zu bestätigen, dass das Problem an der Disc liegt.

BEDIENUNGSANLEITUNG DXV 3530 USB Trevi

DEUTCH: BEDIENUNGSANLEITUNG

ESPANOL: MANUAL DE USUARIO

PORTOGUESE: MANUAL DO UTILIZADOR

Lesen Sie bitte vor dem Benutzen des Gerätes diese Betriebsanleitung aufmerksam durch und verwaren Sie sie für eine zukünftige Einsichtnahmen auf.

Inhaltsverzeichnis

Einleitung

Sicherheitsmaßnahmen 3
Wichtige Sicherheitsanweisungen 4
Hinweis 6
Eigenschaften 6
■ Abbildung der Vorder- und Rückseite ....7
Fernbedienung 8
■ Anschlüsse....9

Erweiterte Eigenschaften

Wiedergabe von MP3/WMA/MPEG4-Dateien 10
Wiedergabe einer Foto-CD 11
Setup des SYSTEMS....12
USB-Funktion 17

Verschiedenes

■ Problembehebung .... 17
Beschreibungen 18

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

GLEICHSCHENKLIGEN DREIECK WEIST DEN BENUTZER AUF DAS VORHANDENSEIN EINER

GEFÄHRLICHEN SPANNUNG OHNE ISOLIERUNG IM INNEREN DES GERÄTS HIN, DIE AUSREICHEND SEIN KÖNNTE, UM GEFÄHRLICHE STROMSCHLÄGE ZU VERURSACHEN.

DAS AUSRUFEZEICHEN IN EINEM GLEICHSCHENKLIGEN DREIECK WEIST DEN BENUTZER AUF DAS VORHANDENSEIN VON WICHTIGEN HINWEISEN FÜR DIE BEDIENUNG UND DIE INSTANDHALTUNG IN DEN UNTERLAGEN HIN, DIE DAS GERÄT BEGLEITEN.

DIE NETZSTECKDOSE, AN DIE DAS GERÄT ANGESCHLOSSEN WIRD, MUSS BEI EINEM NOTFALL LEICHT ERREICHBAR SEIN.

DAS GERÄT DARF NICHT MIT WASSER IN BERÜHRUNG KOMMEN. STELLEN SIE KEINE OBJEKTE AUF DAS GERÄT, DIE FLÜSSIGKEITEN ENTHALTEN (VASEN USW.).

BITTE DENKEN SIE DARAN, IMMER ZUERST DEN NETZSTECKER AUS DER STECKDOSE ZU ZIEHEN, BEVOR SIE DAS NETZKABEL AN DER RÜCKSEITE DES GERÄTES ENTFERNEN.

Dieses Symbol zeigt an, dass bei diesem Gerät Bauteile, die eine gefährliche Stromspannung führen, gegenüber den vom Benutzer zugänglichen Geräteteilen doppelt isoliert sind. Benutzen Sie für Wartungsarbeiten ausschließlich Originalersatzteile.

ACHTUNG: Setzen Sie, um die Gefahr eines Brandes oder eines elektrischen Schlages zu vermeiden, das Gerät niemals Regen aus und berühren Sie es niemals mit anderen stromführenden Kabeln.

ACHTUNG:

SETZEN SIE, UM EINEM BRAND ODER DER GEFAHR EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DIE ANLAGE NIEMALS REGEN ODER FEUCHTIGKEIT AUS UND VERSUCHEN SIE NICHT DAS GERÄT ZU ÖFFNEN. IM INNEREN SIND HOHE SPANNUNGEN VORHANDEN, DIE GEFÄHRLICH SEIN KÖNNEN. VERTRAUEN SIE DIE WARTUNGSARBEITEN FACHLEUTEN AN.

HINWEIS:

STECKEN SIE, UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU VERMEIDEN, DEN NETZSTECKER IMMER VOLLSTÄNDIG IN DIE STECKDOSE EIN. DAS GERÄT DARF NICHT MIT WASSER IN BERÜHRUNG KOMMEN. STELLEN SIE KEINE OBJEKTE AUF DAS GERÄT, DIE FLÜSSIGKEITEN ENTHALTEN (VASEN USW.).

HINWEIS:

DAS GERÄT BEINHALTET EIN LASERSYSTEM. LESEN SIE, UM DAS SYSTEM ORDNUNGSGEMÄSS ZU BETREIBEN, DIESE BETRIEBSANLEITUNG AUFMERKSAM DURCH UND WAHREN SIE DIESE FÜR ZUKÜNFTIGE EINSICHTNAHMEN AUF.

FALLS WARTUNGSARBEITEN AM GERÄT DURCHGEFÜHRT WERDEN MÜSSEN, WENDEN SIE SICH BITTE AN IHREN WIEDERVERKÄUFER ODER SCHLAGEN SIE IM ABSCHNITT "PROBLEMBEHEBUNG" NACH.

ÖFFNEN SIE DAS GERÄT NIEMALS; SIE KÖNNTEN SICH DADURCH DIREKTER LASERSTRAHLUNG AUSSETZEN. EIN SICHTBARER LASERSTRAHL KÖNNTE AUS DEM GERÄT TRETEN, FALLS DIESES GEÖFFNET WIRD ODER DIE SICHERHEITSVORRICHTUNGEN BESCHÄDIGT WERDEN. SEHEN SIE NIEMALS DIREKT IN EINEN LASERSTRAHL.

HINWEIS:

DER DVD-SPIELER IST EIN LASERPRODUKT DER KLASSE 1. ALLE VERWENDUNGEN, ARBEITEN UND EINGRIFFE, DIE SICH VON DEN BESCHRIEBENEN UNTERSCHEIDEN, KÖNNEN DAS RISIKO HERVORRUFEN, SICH SCHÄDLICHER STRAHLUNG AUSZUSETZEN. VERSUCHEN SIE NIEMALS, DAS GERÄT ZU DEMONTIEREN; DIE LASERSTRAHLUNG DIESES DVD- SPIELERS IST EINE GEFAHR FÜR IHR AUGENLICHT. VERTRAUEN SIE DIE WARTUNGSARBEITEN AUSSCHLIESSLICH FACHLEUTEN AN.

ACHTUNG:

DIE FCC-VORSCHRIFTEN LEGEN FEST, DASS ALLE VERÄNDERUNGEN DES GERÄTS SOWIE ALLE EINGRIFFE AN DIESEM, DIE NICHT AUSDRÜCKLICH VOM HERSTELLER ODER VON ÄMTERN, DIE DEM HERSTELLER VORSTEHEN, AUTORISIERT SIND, ZUR AUFHEBUNG DES BENUTZUNGSRECHTES DIESES GERÄTS FÜHREN KÖNNEN.

Wichtige

Sicherheitsanweisungen

1. Lesen Sie die Anweisungen

Es ist wichtig, dass Sie die Sicherheits- und die Betriebsanweisungen aufmerksam durchlesen, bevor Sie das Gerät benutzen.

2. Verwahren Sie die Anweisungen

Die Sicherheits- und die Betriebsanweisungen müssen für eine zukünftige Einsichtnahme aufbewahrt werden.

3. Beachten Sie die Hinweise

Beachten Sie die Hinweise und die Betriebsanweisungen des Geräts.

4. Folgen Sie den Anweisungen

Folgen Sie aufmerksam den Betriebsanweisungen.

5. Reinigung

Bevor das Gerät gereinigt werden darf, muss es vom Stromnetz getrennt werden. Benutzen Sie keine flüssigen Reinigungsmittel oder Sprays. Benützen Sie zur Reinigung ein feuchtes Tuch.

6. Zubehör

Benutzen Sie, um keine Gefahren zu provozieren, kein Zubehör, das nicht vom Hersteller empfohlen ist.

7. Wasser und Feuchtigkeit

Benutzen Sie das Gerät nicht in der Nähe von Wasser. Meiden Sie z. B. die Nähe von Badewannen, von Waschbecken im Bad, in der Küche und in Wäscheräumen, feuchte Kellerräume, Schwimmbäder usw.

8. Zubehör

Vermeiden Sie es, die Anlage auf unstabile Wagen, Gestelle, Dreifüße, Wandbretter oder Tische abzustellen. Das Gerät könnte herunterfallen und Kinder oder Erwachsene schwer verletzen. Außerdem könnte das Gerät selbst beschädigt werden. Benutzen Sie nur Wagen, Gestelle, Dreifüße, Wandbretter oder Tische die vom Hersteller empfohlen oder zusammen mit dem Gerät verkauft werden. Bei der Installation des Gerätes müssen die Anweisungen des Herstellers beachtet werden; außerdem darf nur vom Hersteller empfohlenes Zubehör montiert werden.

9. Hinweis zum Gebrauch von Wagen

Falls das Gerät auf einem Wagen montiert ist, müssen Sie während dessen Verschiebens besonders aufmerksam vorgehen. Plötzliche Bremsvorgänge, heftige Bewegungen und unebene Oberflächen können

zu einem Umkippen des Gerätes oder des Wagens führen.

10. Belüftung

Das Gerät besitzt Öffnungen und Schlitze für die Lüftung. Diese garantieren für einen ordnungsgemäßen Betrieb und verhindern ein Überhitzen. Diese Öffnungen dürfen weder versperrt noch abgedeckt werden. Stellen Sie, um ein Versperren jeder Art zu verhindern, das Gerät niemals auf Betten, Sofas oder ähnliche Oberflächen ab. Vermeiden Sie ebenfalls eine eingebaute Unterbringung (z. B. in einem Bücherschrank oder einem Regal), außer diese ist ausreichend belüftet oder die Anweisungen des Herstellers werden beachtet.

11. Energiequellen

Das Gerät darf nur in Betrieb genommen werden, falls die benutzte Energiequelle mit derjenigen des Typenschildes übereinstimmt. Sollten Sie Zweifel daran haben, welche Stromart in Ihrer Wohnung benutzt wird, wenden Sie sich an Ihren Wiederverkäufer oder an die lokalen Stromversorgungswerke. Beachten Sie bei den Geräten, die mit Batterie oder einer anderen Energieart betrieben werden, die Betriebsanweisungen.

12. Erdungsanschluss oder Polarisation

Das Gerät kann mit einem polarisierten Netzstecker für Wechselstrom ausgerüstet sein (das ist ein Stecker, bei dem ein Dorn breiter ist als der andere). Dieser Steckertyp kann aus Sicherheitsgründen nur auf eine bestimmte Weise in die Netzsteckdose eingefügt werden. Falls Sie diesen Netzstecker nicht vollständige einstecken können, drehen sie ihn um und versuchen Sie es erneut. Falls das Einstecken auch auf diese Weise nicht möglich ist, nehmen Sie Kontakt mit einem Elektriker auf, um die ungeeignete Steckdose auszuwechseln. Verändern Sie niemals das Sicherheitselement des polarisierten Netzsteckers.

13. Schutz des Netzkabels

Die Leitungen für die elektrische Versorgung müssen so verlegt werden, dass sie weder betreten noch von objekten, die auf diese gestellt oder gegen diese geschoben werden, gequetscht werden können. Achten Sie besonders auf die Drähte beim Netzstecker, bei der Netzsteckdose und die Drähte, die aus dem Gerät austreten.

Wichtige

Sicherheitsanweisungen

Einleitung

14. Blitzschlag

Ziehen Sie, um die Geräte bei Gewittern und während langer Phasen des Nichtbenutzens zusätzlich zu schützen, den Stecker aus der Netzsteckdose und klemmen Sie ebenfalls die Antenne oder andere externe Leitungen ab. Auf diese Weise ist das Gerät gegen Blitzschlag und Netzüberspannungen geschützt.

15. Netzkabel

Das Antennenkabel darf niemals in der Nähe von Hochspannungskabeln oder anderen Elektrik- oder Beleuchtungskreisläufen verlegt werden. Bei der Verlegung muss ebenfalls darauf geachtet werden, dass das Netzkabel nicht auf elektrische Kreisläufe oder Hochspannungsleitungen herabfallen kann. Während der Installation einer Außenantenne muss besonders darauf geachtet werden, nicht die o.g. Leitungen oder Kreisläufe zu berühren; jeder Kontakt könnte fatale Folgen haben.

16. Überspannung

Um der Gefahr eines Brandes oder eines elektrischen Schlages vorzubeugen, dürfen die eingebauten Netzsteckdosen keiner Überspannung ausgesetzt und keine elektrischen Verlängerungsleitungen benutzt werden.

1. Einführen eines Objektes oder einer Flüssigkeit Stecken Sie niemals Objekte in die Geräteöffnungen. Diese könnten Kontakt zu stromführenden Teilen bekommen oder einen Kurzschluss auslösen, wodurch sich ein Brand entwickeln oder Sie einen elektrischen Schlag erhalten könnten. Gießen Sie niemals Flüssigkeiten auf das Gerät.

18. Wartung

Der Benutzer darf die Wartung des Gerätes nicht alleine ausführen, da das Öffnen und Entfemen der Abdeckungen zur Freilegung von gefährlichen elektrischen Spannungen oder zu anderen Risiken führen kann. Vertrauen Sie die Wartung nur Fachleuten an.

19. Schäden, bei denen Wartungsarbeiten notwendig werden.

Unter folgenden Umständen muss das Gerät von der eingebauten Netzsteckdose abgeklemmt und von Fachpersonal gewartet werden:

A) Das Netzkabel oder der Netzstecker werden beschädigt.
B) Auf das Gerät kommt Flüssigkeit oder es werden

Objekte in das Gerät gesteckt.

C) Das Gerät wird Regen oder allgemein Wasser ausgesetzt.
D) Das Gerät funktioniert nicht einwandfrei, obwohl die Betriebsanweisungen beachtet werden. Der Benutzer muss sich auf die Einstellungen laut Anweisungen beschränken. Jeder weitere nicht autorisierte Eingriff kann zu Schäden führen und lange Wartungsarbeiten seitens des Fachpersonals zur Folge haben, da dieses die vollständige Funktionstüchtigkeit des Geräts wiederherstellen muss.
E) Das Gerät ist herabgefallen und ist beschädigt. F) Falls Sie einen beträchtlichen Unterschied der Geräteleistung feststellen, ist es notwendig, dass Sie sich an eine Kundendienststelle wenden.

20. Wand- oder Deckenmontage

Die Wand- oder Deckenmontage muss entsprechend den Anweisungen des Herstellers erfolgen.

21. Wärme

Das Gerät muss von Wärmequellen (z. B. Heizkörper, Diffusoren für warme Luft, Öfen oder alle weiteren Objekte, z. B. Verstärker, die Wärme erzeugen) fern gehalten werden.

Hinweis

Einleitung

• Bitte benutzen Sie den Originalkarton sowie die anderen Verpackungsmaterialien, um das Gerät vollständig sicher zu transportieren.
• Es ist völlig normal, dass sich die Rückwand und der Körper des DVD-Spielers erwärmen, falls dieser über einen längeren Zeitraum benutzt wird.
• Bewegen Sie den DVD-Spieler während einer DVD-Wiedergabe nicht. Dies könnte den Pick-up und die DVD beschädigen.
• Betätigen Sie OPEN/CLOSE an der Frontabdeckung oder der Fernbedienung, um das DVD-Fach zu öffnen oder zu schließen. Ziehen oder Schieben Sie das DVD-Fach während dessen Öffnen und Schließen nicht und berühren Sie dieses auch nicht.

Eigenschaften

Einleitung

Vom DVD-Spieler unterstützte Formate:

MPEG4-Datei auf DISK

Dolby Digital

MP3-Datei auf CD-R/CD-RW

DVD Video

Multiwinkel-Anzeige

Auswahl Untertitel

Auswahl Audio

Auswahl des Anzeigeverhältnisses des TVs

Kindersicherung

Hinweise zur ordnungsgemäßen Entsorgung des Gerätes.

Das auf dem Gerät angebrachte Symbol weist darauf hin, dass das Altgerät "getrennt zu sammeln" ist und das Gerät daher nicht zusammen mit dem Gemeindeabfall entsorgt werden darf.

Der Benutzer muss das Gerät zu den entsprechenden, von der Gemeindeverwaltung eingerichteten "Wertstoffsammelstellen" bringen oder dem Händler beim Kauf eines neuen Gerätes übergeben.

Die getrennte Müllsammlung und anschließende Aufbereitung, Wiederverwertung und Entsorgung fördern die Herstellung von Geräten unter Verwendung wiederverwerteter Materialien und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer falschen Müllverwaltung.

Die widerrechtliche Entsorgung des Gerätes führt zur Auferlegung von Verwaltungsstrafen.

Abbildung der Vorder- und Rückseite

Einleitung

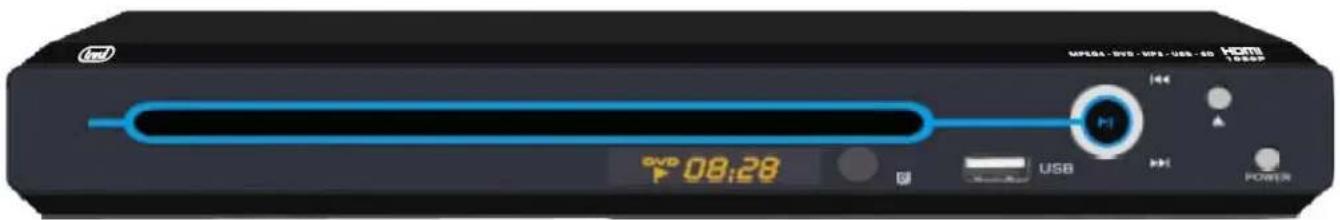

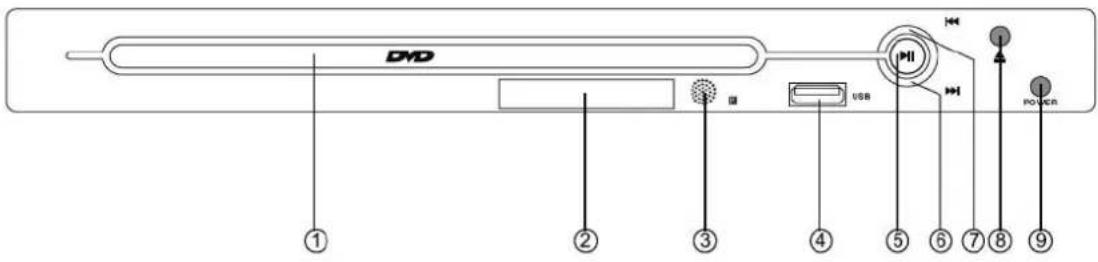

Vorderseite

DVD ① ② ③ ④ USB ⑤ ⑥ ⑦ ⑧ ⑨ POWER

1) CD-Tür

4) USB-Eingang

7) Prev-Taste

2) Anzeige

5) Play/Pause-Taste

8) Open-Close-Taste

3) IR-Sensor

6) Next-Taste

9) Power

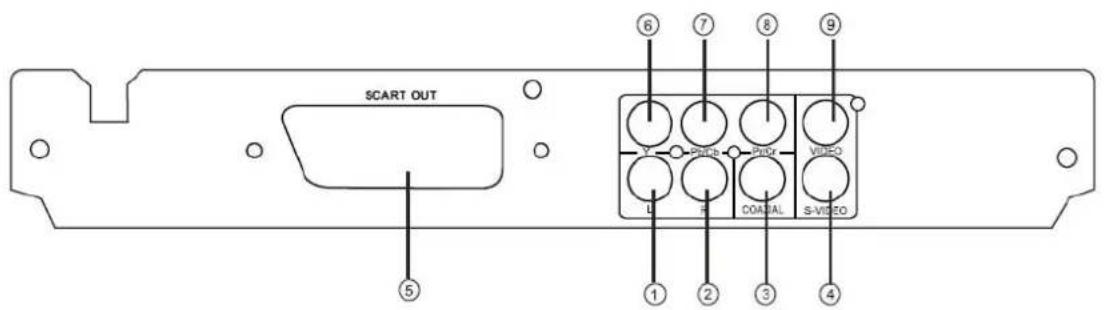

Rückseite

SCART OUT ⑤ ⑥ ⑦ ⑧ ⑨ VIDEO V PDCB PDR L H COASTAL S-VIDEO ① ② ③ ④

1) Linken Kanal-Ausgang

4) S-Video-Ausgang

7) Pc/Cb-Video-Ausgang (chroma blau)

2) Rechten Kanal-Ausgang

5) SCART-Ausgang

8) Pr/Cr-Video-Ausgang (chroma rot)

3) Koaxialen digitalen Audio-Ausgang

6) Y-Video-Ausgang (leuchtdichte)

9) Video Kompositreparaturen-Ausgang

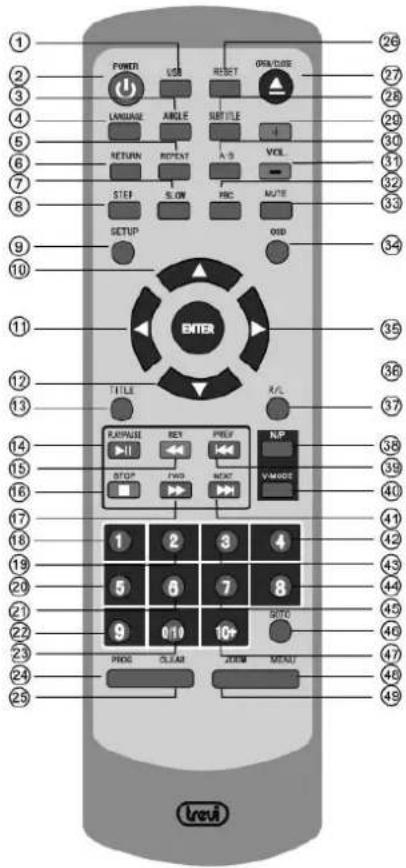

Fernbedienung

Einleitung

1.USB

2.POWER

3.ANGLE

1. LANGUAGE

5.REPEAT

6.RETURN

7.SLOW

8.STEP

1. SETUP

10.AUF

11.LINKS

12.AB

1. TITLE

14.PLAY/PAUSE

15.REV

16.STOP

17.FWD

18.1

19.2

20.5

21.6

22.9

23.10

24.PROG

25.CLEAR

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 POWER USB RESET ORANGE LANGUAGE ANGLE SUBTITLE RETURN REPEAT A-S VOL STEP SLOW HRC MUTE SETUP OISD ENTER TITLE R/L RUNPULSE REF PREF MP STOP FWD RIGHT VANIDE 1 2 3 4 5 6 7 8 9 10+ 10+ PROG CLEAN ROOM MENU Lrevi

26.RESET

27.OPEN/CLOSE

28.SUBTITLE

29.VOL+

30.A-B

31.VOL-

32.PCB

33.MUTE

34.OSD

35.RECHTS

1. ENTER

37.R/L

38.N/P

39.PREV

40.V-MODE

41.NEXT

42.4

43.3

44.8

45.7

46.GOTO

47.10+

48.MENU

49.ZOOM

Vorbereitung der Fernbedienung

Einsetzen der Batterien (NICHT IM LIEFERUMFANG ENTHALTEN)

1. Öffnen Sie das Batteriefach. 2. Setzen Sie die Batterien ein. 3. Schließen Sie das Batteriefach

Benutzung der Fembedienung

Richten Sie die Fernbedienung auf den Sensor des DVD-Spielers.

(Die nachstehenden Abbildungen dienen nur als Anschauungsbeispiel)

Hinweise:

• Richten Sie die Fernbedienung direkt auf den Sensor für den Empfang des Fernbedienungssignals des DVD-Spielers.
• Benutzen Sie die Fernbedienung nicht in zu warmer oder zu feuchter Umgebung.
• Vergießen Sie keine Flüssigkeiten auf die Fernbedienung und vermeiden Sie deren Kontakt mit feuchten Gegenständen.
• Legen Sie 2 AAA-Batterien mit 1,5 V ein. (nicht im Lieferumfang enthalten) Achten Sie dabei auf die Polarität der Batterien (+ oder -). Die entsprechenden Polarisierungszeichen sind innerhalb des Batteriefachs abgebildet.

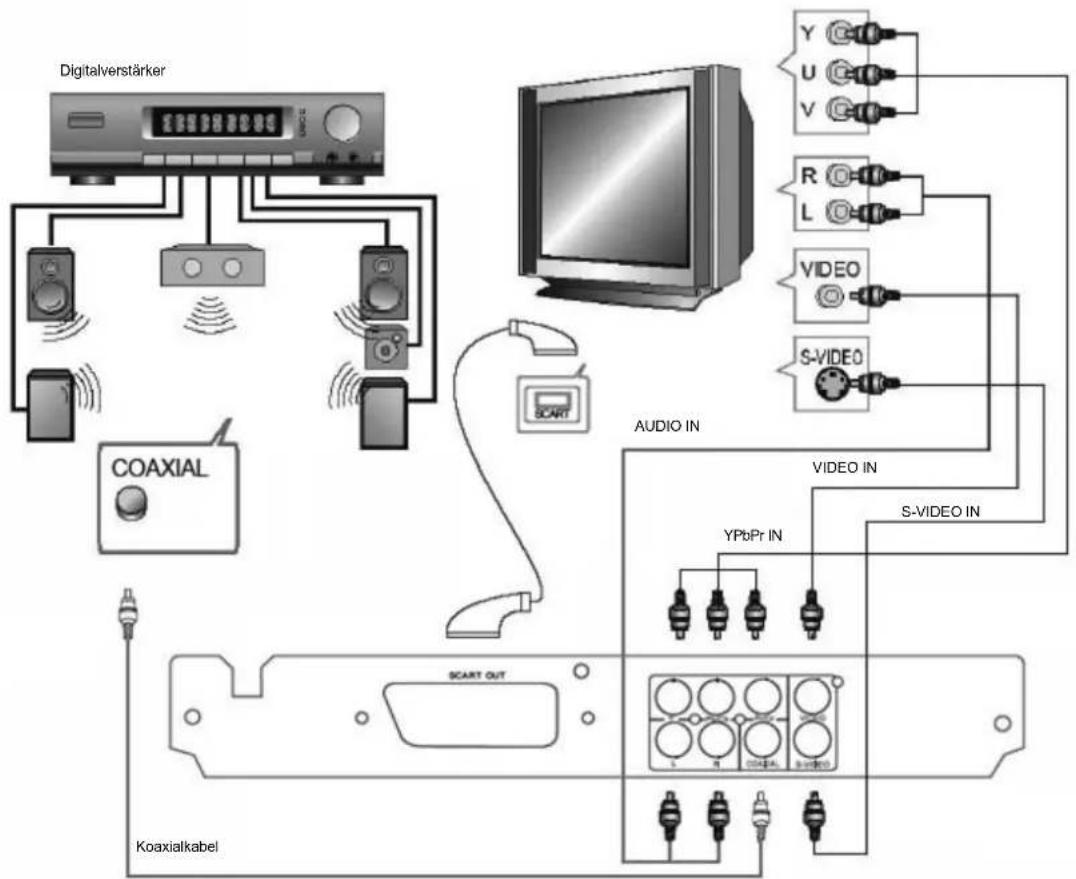

Anschlüsse

Anschlüsse

• ANSCHLUSS DES DVD-SPIELERS AN DEN TV MITTELS DER AV- BUCHSE

Benutzen Sie RCA-Audio- und Video-Composite-Leitungen (diese sind nicht im Lieferumfang enthalten), um den DVD-Spieler an den TV anzuschließen. Stellen Sie [Videoausgang] auf [Composite] ein.

• ANSCHLUSS DES DVD-SPIELERS AN DEN TV MITTELS DER S-VIDEO-BUCHSE

Benutzen Sie eine S-VIDEO-Leitung (diese ist nicht im Lieferumfang enthalten), um den DVD-Spieler an den TV anzuschließen. Stellen Sie [Videoausgang] auf [S-Video] ein.

• ANSCHLUSS DES DVD-SPIELERS AN DEN TV MITTELS DER SCART-BUCHSE

Benutzen Sie eine SCART-Kabel (diese ist nicht im Lieferumfang enthalten), um den DVD-Spieler an den TV anzuschließen. Stellen Sie [Videoausgang] auf [RGB] ein.

• ANSCHLUSS DES DVD-SPIELERS AN DEN TV MITTELS Y/Pb/Pr-LEITUNGEN

Benutzen Sie eine COMPONENT-Leitung (diese ist nicht im Lieferumfang enthalten), um den DVD-Spieler an den TV anzuschließen. Stellen Sie [Videoausgang] auf [YUV] ein. Stellen Sie für die progressive Abtastung auf [P-Scan] ein. Das Signal [YUV] und [P-Scan] werden über die selbe Klinke übertragen. Falls der TV über die Funktion P-Scan verfügt, können Sie [Videoausgang] auf [P-Scan] einstellen. Anderenfalls können Sie [Videoausgang] auf [YUV] einstellen.

- Anschluss an einen AV-Verstärker mit digitalem Audioeingang

Benutzen Sie eine Koaxialkabel (diese ist nicht im Lieferumfang enthalten), um den DVD-Spieler an den Digitalverstärker. Stellen Sie [Digitaler Ausgang] auf [PCM] ein. Stellen Sie den Digitalverstärker auf den mit dem DVD-Spieler verbundenen AV-Eingang ein.

WIEDERGABE VON MP3/WMA/MPEG4-DATEIEN

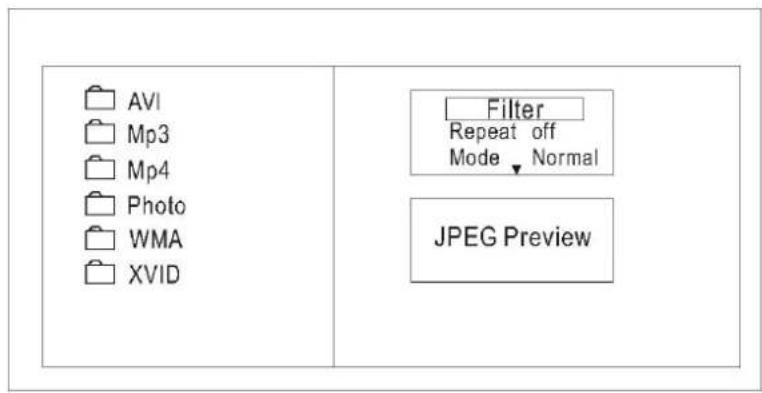

AVI Mp3 Mp4 Photo WMA XVID Filter Repeat off Mode▼ Normal JPEG Preview

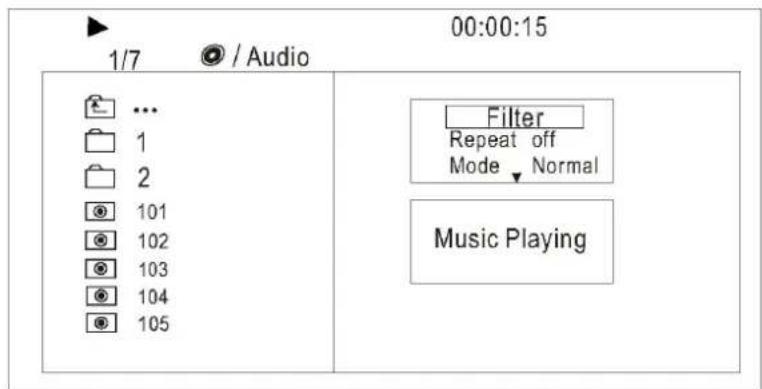

Die obere Abbildung zeigt die Struktur des MP3/WMA/MPEG4-Disketten-Verzeichnisses. Benutzen Sie die Richtungstasten, um das Hauptverzeichnis auszuwählen, und betätigen Sie anschließend die Taste ENTER, um die Unterverzeichnisse aufzurufen. Benutzen Sie die Richtungstasten, um den gewünschten Titel auszuwählen und betätigen Sie ENTER oder PLAY, um ein Lied anzuhören oder einen Film abzuspielen.

Benutzen Sie, um zum Vorgängermenü zurückzukehren, die Richtungstastenzur Auswahl des Symbols und betätigen Sie ENTER.

Filter: mit dieser Funktion können Sie aus einer der in der Liste angezeigten Kategorien auswählen.

Es können 3 verschiedene Kategorien ausgesucht werden: Audio, Photo und Video.

Repeat: mit dieser Funktion kann eine von unterschiedlichen Wiederholungsmodalitäten ausgewählt werden.

Mode: mit dieser Funktion kann eine von unterschiedlichen Wiedergabemodalitäten ausgewählt werden.

Normal: hebt die Modalität Shuffle auf.

Zufallswdg: aktiviert die Modalität Shuffle. Nachdem das Ende des aktuellen Kapitels oder Titels erreicht ist, erfolgt die Wiedergabe eines weiteren Kapitels oder Titels aufgrund einer Zufallsauswahl. Nach Beendigung jedes Kapitels bzw. Titels wird solange mit der Wiedergabe im Zufallsmodus fortgesetzt, bis alle Kapitel bzw. Titel wiedergegeben sind oder bis auf einen anderen Modus umgeschaltet wird; dadurch deaktiviert sich der Modus Shuffle.

Music Intro: In dieser Modalität wird die Datei 10 Sekunden lang wiedergegeben und danach die nachfolgende Datei aufgerufen.

WIEDERGABE EINER FOTO-CD

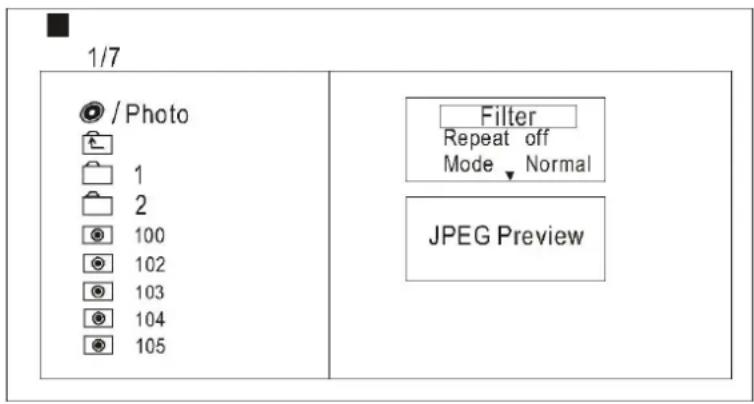

Die folgende Abbildung zeigt die Struktur des Foto-CD-Verzeichnisses.

1/7 ● / Photo 1 2 100 102 103 104 105 Filter Repeat off Mode▼ Normal JPEG Preview

Benutzen Sie die Richtungstasten, um das Hauptverzeichnis auszuwählen, und betätigen Sie anschließend die Taste ENTER, um die Unterverzeichnisse aufzurufen. Benutzen Sie die Richtungstasten, um das gewünschte Bild auszuwählen, und betätigen Sie anschließend die Taste ENTER oder PLAY, um das Bild anzuzeigen. Benutzen Sie, um zum Vorgängermenü zurückzukehren, die Richtungstasten zur Auswahl des Symbols 📄 und betätigen Sie ENTER.

Drehung der Bilder

Betätigen Sie während der Anzeige der Bilder die Richtungstasten, um diese zu drehen. Betätigen Sie die Taste ANGLE, um zum Bildersuchlaufmodus zu wechseln.

SETUP DES SYSTEMS

Setup des DVD-Menüs

Betätigen Sie die Taste SETUP auf der Fernbedienung: Der Bildschirm zeigt nun das SETUP MENU an (Setup-Hauptmenü).

Wählen Sie, nachdem das Setup-Menü angezeigt wird, mit den Richtungstasten "auf" und "ab" das gewünschte Element und bestätigen Sie mit ENTER.

Drücken Sie die LINKE Richtungstaste, um zum nächsthöheren Menü zurückzukehren.

Betätigen Sie, um das Setup zu verlassen, erneut die Taste SETUP. Im SETUP MENU können Sie aus den folgenden Optionen auswählen.

EINSTELLUNG DER SPRACHE

Wählen Sie im Setup-Menü Sprache aus: das in der Abbildung dargestellte Untermenü wird angezeigt.

Lingue	LingueSottotitoliSottotitoli MPEG4AudioMenu DVD
Video
Audio
Rating
Misc

OSD Sprache

Verwenden Sie diesen Punkt, um die Sprache des Setup-Menüs und Screen-Display.

Untertitle

Diese Option ermöglicht es Ihnen, wählen Sie die Standard-Sprache der Untertitel der DVD.

Untertitle MPEG4

Mit dieser Option können Sie die Untertitel-Dekodierung von MPEG4-Filmen.

Audio

Diese Option ermöglicht es Ihnen, wählen Sie die Standard-Sprache der DVD-Audio.

DVD-Menü

Diese Option ermöglicht es Ihnen, wählen Sie die Standard-Sprache, in der das DVD-Menü.

SETUP DES SYSTEMS

EINSTELLUNG DER VIDEO

Wählen Sie im Setup-Menü Video aus: das in der Abbildung dargestellte Untermenü Video wird angezeigt.

4:3: Wählen Sie diese Einstellung aus, falls der DVD-Spieler an einen TV mit Standardformat angeschlossen ist. Auf diese Weise wird für die Projektion eines Films der gesamte Bildschirm benutzt. Dennoch könnte es sein, dass einige Bildteile nicht angezeigt werden (ganz rechts und links).

16:9 : Wählen Sie diese Option aus, falls der DVD-Spieler an einen TV mit Panoramaformat angeschlossen ist. Sollte diese Einstellung bei einem TV ausgewählt werden, der über keinen Panoramabildschirm verfügt, könnten die Bildschirmbilder aufgrund der Vertikalkomprimierung verzerrt erscheinen.

Hinweise: Das Anzeigenverhältnis des Bildes ist vom Format auf der Disk abhängig. Einige Disk können die Bilder nicht im ausgewählten Anzeigenverhältnis visualisieren. Wird eine Disk, die im Format 4:3 aufgenommen wurde, auf einem TV mit Panoramabildschirm wiedergegeben, sind an der rechten und linken Seite des Bildschirms schwarze Balken sichtbar. In diesen Fällen muss die Bildschirmeinstellung an den TV-Typ angepasst werden.

Ansichtsmodus

Wählen Sie Ansichtsmodus, um zwischen Ansichten.

FÜLLEN: die Bilder mit den schwarzen Streifen oben und unten, sondern steht das ursprüngliche Format des Programms und nicht zum Verlust eines Teils des Bildes. ORIGINAL: Damit können Sie die ursprünglichen Einstellungen des Films. AUTOM. ANPASSEN: Damit können Sie, um das Bild in den Vollbildmodus. PAN SCAN: Hier können Sie um das Bild zu vergrößern und damit um die Beseitigung der schwarze Balken oben und unten, aber die Größe des linken und rechten Seite.

TV-System

Dieses Gerät unterstützt verschiedene Systeme. Zu ihnen zählen NTSC, PAL und Auto. Sollte der TV nur das System NTSC oder PAL unterstützen, blinkt der Bildschirm und zeigt nichts mehr an, solange nicht das richtige System ausgewählt wird. HINWEIS: Für weiter Informationen über unterstützte Formate sehen Sie bitte die Betriebsanleitung Ihres TV.

Videoausgang

Wählen Sie die Videoausgang, um von einem Videoausgang zum nächsten umzuschalten.

COMPOSITE: Mit dieser Funktion kann der Video-Ausgang auf den Composite-Video gelegt werden.

S-VIDEO: Mit dieser Funktion kann der Video-Ausgang auf den S-VIDEO-Ausgang gelegt werden.

YUV: Mit dieser Funktion kann der Videoausgang auf den YUV-Ausgang gelegt werden.

RGB: Mit dieser Funktion kann der Videoausgang auf den SCART-Ausgang gelegt werden. Falls Sie den SCART-Anschluss ausgewählt haben, müssen Sie den Wiedergabemodus RGB einstellen, damit das Signal ordnungsgemäß übertragen wird.

P-SCAN: Wählen Sie diese Option aus, falls Sie im Besitz eines TV mit progressiver Abtastung sind. Auf diese Wiese erhalten Sie eine bessere Bildqualität.

Hinweis: Die VIDEOAUSGANG-Funktion macht die V-MODE-Taste auf der Fernbedienung.

EINSTELLUNG DER AUDIO

Wählen Sie im Setup-Menü Audio aus: das in der Abbildung dargestellte Untermenü Audio wird angezeigt.

Lingue	Uscita digitale
Video
Audio
Rating
Misc

Digitaler Ausgang

Durch die Auswahl der Einstellung Digitaler Ausgang können Sie den Audioausgang an die S/PDIF-Port anpassen. Dadurch können diese in Einklang mit den an den DVD-SPIELER angeschlossenen Audiogeräten (Empfänger, Lautsprecher usw.) betrieben werden.

AUS: Der digitale Audioausgang wird deaktiviert.

PCM: Wählen Sie diese Option, um den digitalen Audio-Ausgang in PCM-Decodierung.

EINSTELLUNG DER BEWERTUNG

Wählen Sie im Setup-Menü Bewertung aus: das in der Abbildung dargestellte Untermenü Bewertung wird angezeigt.

Hinweis: nicht alle DVD unterstützen diese Kategorie.

Lingue	Controllo Parent	1. Protezione bambini
Video	Imp. Password	2. G3. PG4. PG-135. PG-R6. R7. NC-178. Adulti
Audio
Rating
Misc

Kindersicherung

Mit dieser Option können Sie die Kindersicherungsfunktion einstellen.

Wählen Sie Kindersicherung und betätigen Sie anschließend ENTER, um die gewünschte Modalität auszuwählen.

Hinweis: Entsperren Sie das Kennwort, bevor Sie Kindersicherung.

Kennwort einstallen

Geben Sie das 4-stellige Passwort mit den Tasten 0-9 ein und bestätigen Sie mit ENTER (Passwort ist das Werk 8888).

Drücken Sie ENTER und geben Sie den neuen vierstelligen PIN-Code mit den Tasten 0-9 und bestätigen Sie mit ENTER.

Wiederholung des neuen PIN-Code mit den Tasten 0-9 und bestätigen Sie mit ENTER.

EINSTELLUNG DER DIVERSES

Wählen Sie im Setup-Menü Diverses aus: das in der Abbildung dargestellte Untermenü wird angezeigt.

Lingue	Impostazioni predefiniteScreen saver : On
Video
Audio
Rating
Misc

Werkseinstellungen verwenden

Hiermit können Sie die Werkseinstellungen wiederherstellen und die DISK nachladen.

Bildschirmschoner

Aktivieren Sie den Bildschirmschoner nach 7 Minuten der Inaktivität.

USB-Schnittstelle

Dieses Gerät verfügt über einen USB-Eingang. Wenn sich keine Disk im DVD-Spieler befindet, können Sie einen USB-Gerät oder einen MP3-Spieler mit einer USB-Schnittstelle anschließen, um MP3-Titel oder WMA-Titel oder JPEG-Dateien wiederzugeben. Die zur Verfügung stehenden Funktionen entsprechen denen zur Wiedergabe einer Disk.

Wenn Sie das Gerät an den vollständig gestoppten DVD-Spieler anschließen, können Sie das USB-Gerät aktivieren, indem Sie die Taste USB auf der Fernbedienung betätigen. Nicht alle USB-Geräte werden vom System unterstützt.

HINWEIS:

Wenn Sie die USB-Funktion benutzen, achten Sie auf den ordnungsgemäßen Anschluss des USB-Gerätes. Dadurch werden Schäden am Gerät selbst und an den Dateien, die auf diesem gespeichert sind, verhindert.

Der DVD-Player unterstützt eine externe Festplatte bis zu 250GB mit Dateisystem FAT32-Format.

Falls Störungen oder Probleme auftreten, schlagen Sie zur Problembehebung in diesem Abschnitt nach.

KEIN BILD ODER KEIN TON

• Überprüfen Sie, ob die Taste Power betätigt wurde.
• Kontrollieren Sie, ob die Netzsteckdose Strom führt.
• Stellen Sie sicher, dass das Netzkabel nicht beschädigt ist.
• Überprüfen Sie den ordnungsgemäßen Sitz des Netzsteckers in der Steckdose.

ANZEIGE DER MELDUNG "BAD DISC"

• Vergewissern Sie sich, dass die Disk nicht verbogen, beschädigt oder deformiert ist.
• Überzeugen Sie sich, dass die Disk nicht verkratzt oder beschädigt ist.
• Überprüfen Sie, ob das Format der Disk vom DVD-Spieler gelesen werden kann.
• Kontrollieren Sie, ob evtl. versehentlich eine CD mit Software eingelegt haben. In diesem Fall müssen Sie den DVD-Spieler ab- und wieder anschalten.

DAS BILD IST VORHANDEN, ES FEHLT JEDOCH DER TON

• Versichem Sie sich, dass die Audio-Klinke ordnungsgemäß angeschlossen ist.
• Stellen Sie sicher, dass der Audioanschluss nicht beschädigt ist.
• Überprüfen Sie die Lautstärke.
• Vergewissem Sie sich, dass die AUDIO-Einstellungen des DVD-Spielers stimmen.
• Stellen Sie sicher, dass der AV-Eingang für Ihren TV eingestellt ist.
• Stellen Sie sicher, dass die Funktion "Mute" nicht aktiviert ist.

DIE FERNBEDIENUNG FUNKTIONIERT NICHT

• Überprüfen Sie, ob die Taste Power des DVD-Spielers betätigt wurde.
• Vergewissem Sie sich, dass die Batterien der Fernbedienung nicht entladen sind.
• Richten Sie die Fernbedienung direkt auf den Infrarotsensor des DVD-Spielers.
• Entfernen Sie eventuelle Hindernisse, die sich zwischen der Fernbedienung und dem Infrarotsensor befinden.

DER TON IST VORHANDEN, ES FEHLT JEDOCH DAS BILD

• Vergewissern Sie sich, dass die Video-Klinke ordnungsgemäß angeschlossen ist.
• Stellen Sie sicher, dass der AV-Eingang für Ihren TV eingestellt ist.
• Stellen Sie sicher, dass der Videoanschluss nicht beschädigt ist.
• Vergewissem Sie sich, dass die VIDEO-Einstellungen des DVD-Spielers stimmen.

DAS GERÄT FUNKTIONIERT NICHT

- Schalten Sie den DVD-Spieler ab und wieder an.

SCHLECHTE BILD- ODER TONQUALITÄT

• Vergewissem Sie sich, dass die AUDIO-Einstellungen des DVD-Spielers stimmen.
• Überzeugen Sie sich, dass die Disk nicht verkratzt oder verschmutzt ist.
• Vergewissem Sie sich, dass der AV-Anschluss oder der Anschluss des Ausgangs nicht beschädigt sind.

ANZEIGE DER MELDUNG "NO DISC"

• Vergewissem Sie sich, dass sich im Fach eine Disk befindet.
• Überzeugen Sie sich, dass die Disk nicht verkehrt herum eingelegt ist.
• Vergewissern Sie sich, dass die Disk nicht deformiert, verschmutzt oder verkratzt ist.

Beschreibungen

Verschiedenes

Elektrische Versorgung: 100-240 Volt Wechselstrom, 50/60 Hz

Leistungsaufnahme: 15 W

Video-System: NTSC/PAL

Unterstützte DISK-Typen und Formate: MPEG4, DVD, VCD, HDCD, CD, DVD+/-R, RW, MP3

Videoausgang: 1,0 Vpp/75 Ω

Audioausgang: 2,0 Vpp

Audio-System: Digital-Ausgang AC-3

Audio-DAC

16bit/48KHz

Frequenzgang: CD von 4Hz bis 20kHz

DVD 48K von 4Hz bis 22KHz

DVD 96K von 4Hz bis 44KHz

Rauschabstand: >92 dB

Klirrfaktor: <0,04%

[Zubehör]

1 x Video- / Audiokabel
1 x Fernbedienung
1 x Betriebsanleitung

Die Beschreibungen können ohne vorherige Ankündigung geändert werden.

trevi

MANUAL DE USUARIO

MP5A - VPS - VPS - USB - SD HDMI 1000P GVD 08:28 USB POWER

REPRODUCTOR DE DVD

DXV 3530 USB
