Produkttyp	Berührungsloses Infrarot-Thermometer mit Laser
Marke	Velleman
Modell	DVM439
Abmessungen (L x B x H)	172,9 x 36,0 x 71,5 mm
Gewicht (mit Batterien)	152 g
Stromversorgung	2 Batterien 1,5 V Typ R03 (enthalten)
Messbereich	-35 °C bis +365 °C (-31 °F bis +689 °F)
Auflösung	0,2 °C / 0,5 °F
Genauigkeit	±2,5 % des Messwerts oder ±2,5 °C (je nachdem, welcher größer ist) für Tobj > 0 °C; ±(2,5 °C + 0,05 °C/°C) für Tobj zwischen -35 °C und 0 °C
Ansprechzeit (90 %)	1 Sekunde
Emissionsgrad	0,95 (fest)
Abstand/Fleckgrößenverhältnis	8:1
Sensorwellenlänge	5 μm – 14 μm
Laser	Klasse 2, < 1 mW, 635 – 660 nm
Anzeige	LCD mit Hintergrundbeleuchtung
Maßeinheiten	°C oder °F (auswählbar)
Hauptfunktionen	Berührungslose Messung, Display-Haltefunktion, Max-Wert-Anzeige, automatische Abschaltung (15 s)
Betriebstemperatur	0 °C bis +50 °C
Lagertemperatur	-20 °C bis +65 °C
Wartung und Reinigung	Reinigen Sie den Sensor mit einem weichen Tuch oder einem leicht mit Wasser oder Alkohol angefeuchteten Wattestäbchen. Nicht eintauchen. Keine vom Benutzer zu wartenden Teile.
Sicherheit	Laser Klasse 2 – nicht in den Strahl blicken. Vor Feuchtigkeit und Staub schützen.
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile. Wenden Sie sich für Ersatzteile an den Händler.
Allgemeine Informationen	Wird mit Batterien geliefert. Garantie nicht anwendbar bei Nichtbeachtung der Anweisungen.

Häufig gestellte Fragen - DVM439 VELLEMAN

Wie wechsle ich die Batterien des Thermometers DVM439?

Schalten Sie das Thermometer aus. Öffnen Sie das Batteriefach, indem Sie den Deckel nach unten schieben. Ersetzen Sie die alten Batterien durch zwei neue Batterien vom Typ R03 (1,5 V). Schließen Sie den Deckel. Falls falsche Anzeigen erscheinen, setzen Sie das Gerät zurück, indem Sie die Batterien 30 Sekunden lang entfernen.

Was bedeuten die Anzeigen Hi oder Lo auf dem Bildschirm?

Hi oder Lo erscheint, wenn die gemessene Temperatur den Messbereich des Thermometers überschreitet, also über +365 °C oder unter -35 °C.

Wie reinige ich den Infrarotsensor?

Verwenden Sie ein weiches Tuch oder ein leicht mit Wasser oder Alkohol angefeuchtetes Wattestäbchen. Lassen Sie es vollständig trocknen, bevor Sie das Thermometer wieder verwenden. Vermeiden Sie aggressive Lösungsmittel.

Welche Laserklasse hat das DVM439?

Das Thermometer ist mit einem Klasse-2-Laser ausgestattet, mit einer Ausgangsleistung < 1 mW und einer Wellenlänge von 635 bis 660 nm. Blicken Sie niemals direkt in den Strahl.

Wie wechsle ich von °C auf °F?

Schalten Sie das Thermometer ein, drücken Sie dann die Mode-Taste, um zwischen °C und °F umzuschalten. Das entsprechende Symbol wird auf dem Bildschirm angezeigt.

Was ist der empfohlene Abstand zum gemessenen Objekt?

Das Abstand/Fleck-Verhältnis beträgt 8:1. Beispielsweise muss das Objekt bei einem Abstand von 8 cm mindestens 1 cm groß sein, um eine genaue Messung zu gewährleisten.

Was tun, wenn die Fehlermeldung Er2 erscheint?

Er2 zeigt eine plötzliche Änderung der Umgebungstemperatur an. Warten Sie 30 Minuten, bis sich das Thermometer auf die Umgebungstemperatur stabilisiert hat, und versuchen Sie es erneut.

Wie setze ich das Thermometer zurück?

Schalten Sie das Gerät aus, entfernen Sie die Batterien, warten Sie 30 Sekunden und setzen Sie die Batterien wieder ein. Wenn die Fehler bestehen bleiben (Er5 bis Er9), wenden Sie sich an Ihren Händler.

Was sind die Betriebs- und Lagertemperaturen?

Betriebstemperatur: 0 °C bis +50 °C. Lagertemperatur: -20 °C bis +65 °C.

Was bedeutet der Batteriestandsanzeiger?

Die visuelle Anzeige zeigt drei Zustände: Batterie OK (Messungen möglich), Batterie schwach (Messungen möglich, aber bald ersetzen), Batterie leer (Messung nicht möglich, sofort ersetzen).

BEDIENUNGSANLEITUNG DVM439 VELLEMAN

Beschem dit toestel gegen regen en vochtigkeit.

'Batterij o.k.': metingen möglichk

'Zwakke batterij': verrang de batterij, metingen möglichk

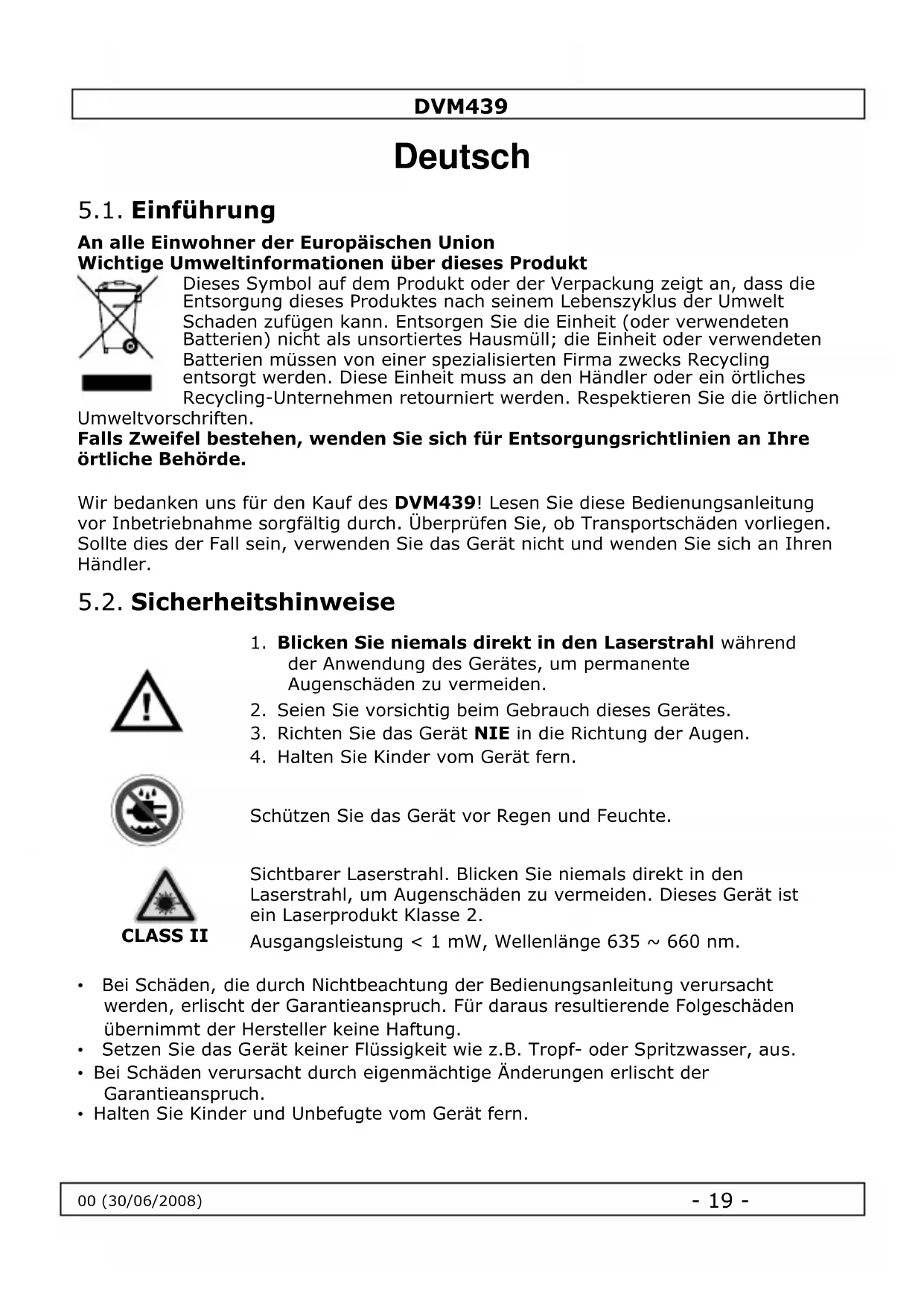

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortinges Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Sie die örtlichen

Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre ortliche Behörde.

Wir bedanken uns für den Kauf des DVM439! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Solle dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

5.2. Sicherheitshinweise

1. Blichen Sie niemals direkt in den Laserstrahl während der Anwendung des Gerätes, um permanente Augenschäden zu vermeiden.
2. Seien Sie vorsichtig beim Gebrauch diesen Gerätes.
3. Richten Sie das Gerät NIE in die Entwicklung der Augen.
4. Halten Sie Kinder vom Gerät fern.

Schützen Sie das Gerät vor Regen und Feuchte.

Sichtbarer Laserstrahl. Blichen Sie niemals direkt in den Laserstrahl, um Augenschäden zu vermeiden. Dieses Gerät ist ein Laserprodukt Klasse 2.

Ausgangsleistung < 1 mW, Wellenlänge 635 660 nm.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.
• Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Halten Sie Kinder und Unbefugte vom Gerät fern.

5.3. Allgemeine Richtlinien

• Dieses Gerät Funktioniert mit 2 × 1,5V AAA-Batterien.
• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Schützen Sie das Gerät vor Staub, Feuchtigkeit und extremen Temperaturen (siehe "Technische Daten").
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden sollen.
  Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. jeder andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden.
• Elektromagnetische Felder und Radiofrequenzen von etwa 3 Volt pro Meter konnen die Anzeige beeinflussen. Der Betrieb des Gerätes wird aber nicht ständig gestört werden. Bemerkung: Der max. Temperaturunterschied beträgt 8^ (14,4°F) bei einem elektromagnetischen Feld von 3 V/m von 350 bis zu 550 MHz.
  Das Gerät ist ein Laserprodukt Klasse 2 (Ausgangsleistung < 1 mW, Wellenlänge 635 ~ 660 nm). Blichen Sie niemals direkt in den Laserstrahl, um Augenschäden zu vermeiden.

5.4. Eigenschaften

• berührungsloses Infrarot-Thermometer
• LCD-Display mit Hintergrundbeleuchting
• Temperaturanzeige in ^ C oder F
  Anzeige der Hochsttemperatur in Echtzeit
• 'Hold'-Funktion
  automatische Abschaltung (± 15 Sek.)
• Messung über einen einfen Tastendruck

5.5. Anwendung

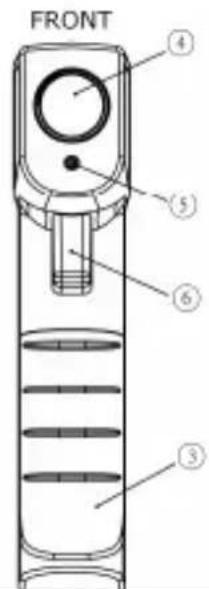

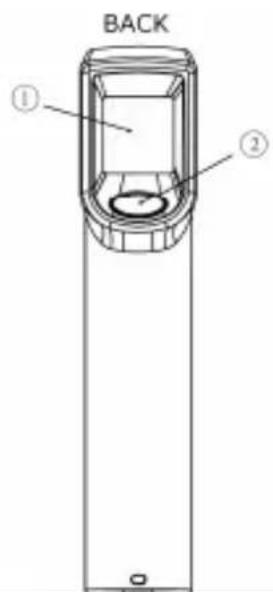

Beispiel des Displays

1. LCD-Display
2. Mode-Taste
3. Batteriedeckel
4. IR-Objektiv
5. Laser
6. Messtaste

DVM439

• Richten Sie das IR-Objektiv (4) auf den Punkt, den Sie messen möchten, und drücken Sie die Messtaste (6), um die Oberflächetemperatur des Gegenstandes anzuzeigen. Wahrend der Messung erscheint einen roten Punkt auf dem Messpunkt Abstand-zu-Punktgrobe beträgt 8:1. Beachten Sie bei einem Messabstand von 8cm, dass der Gegenstand größere 1 cm ist. Beachten Sie also, dass der Messpunkt innerhalb der Werte bleibt.
• Das Thermometer zeigt die Temperatur in ^ C und ^ F an. Um die Messeinheit auszuwahlen, schalten Sie das Thermometer ein und drücken Sie die 'Mode'-Taste (2). Im Display (1) entscheidt ^ C oder ^ F .
• Der gemessene Höchstwert erscheint immer unter im Display (1), geben dem Symbol MAX.
  Die 'Hold'-Funktion wird automatisch eingeschaltet sobald Sie die Messtaste (6) loslassen. Der zuletzt gemessene Wert bleibt im Display (1) angezeigt bis Sie eine neue Messung durchführten oder bis das Thermometer sich automatisch ausschaltet (nach etwa 15 Sek.).
• Bemerken Sie, dass die Hintergrundbeleuchtung sich immer einscheltet. Der Laser bleibt nur während der Messung eingeschaltet.

5.6. Problemlösung

Im Display erscheint 'Hi' oder 'Lo' wenn die gemessene Temperatur sich außerhalb des Bereichs befindet (siehe 'Technische Daten').

Im Display erscheint 'Er2' wenn das Thermometer einem plottlichen Wechsel der Umgebungstemperatur ausgesetzt wird. Warten Sie etwa 30 Minuten bis das Thermometer die Zimmertemperatur erreicht hat.

Im Display erscheint 'Er3' wenn die Umgebungstemperatur niedriger 0^ oder hoher als +50^ ist. Warten Sie etwa 30 Minuten bis das Thermometer die Zimmertemperatur erreicht hat.

Error 5~9: Setzen Sie das Thermometer bei allen anderen Fehlermeldungen zurück. Schalten Sie das Thermometer aus, entfern den Sie die Batterie und warten Sie 30 Sekunden. Legen Sie die Batterie ein und drücken Sie die Messtaste (3). Setzen Sie sich mit Ihr Frem Fachhändler in Verbindung wenn die Fehlermeldung wieder erscheint.

5.7. Reinigung und Lagerung

1. Der Sensor ist ein sehr delikater Teil des Thermometers und soll immer sauber gehalten werden.
2. Reinigen Sie den Sensor mit einem sanften Tuch oder einem Wattestächen mit Wasser oder Alkohol.
3. Lassen Sie den Sensor trocknen, ehe Sie das Thermometer wieder verwenden.
4. Verwenden Sie zur Reinigung der anderen Teile ein sauberes, feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
5. Tauchen Sie das Gerät nie in Wasser oder eine andere Flüssigkeit.
6. Es gibt keine zu wartenden Teile.
7. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
8. Bewahren Sie das Thermometer in einem Zimmer mit einer Temperatur zwischen -20^ +65^ auf.

00 (30/06/2008)

5.8. Battery

• Das Thermometer verfügbar über eine sightbare Anzeige bei schwacher Batterie:

'Batterie OK': Messungen möglich

'Schwache Batterie': führen Sie einen Batteriewechsel durch, Messungen möglich

'Leere Batterie': keine Messungen möglich, führen Sie einen Batteriewechsel durch.

• Schalten Sie zuerst das Thermometer aus.
• Öffnen Sie das Batteriefach, indem Sie den Deckel (3) nach unten schieben.
• Ersetzen Sie die Batterie indem Sie 2 neue 1,5 V AAA-Batterien einlagen.
• Schlieben Sie das Batteriefach wieder

Wenn Sie einen Batteriewechsel bei einem eingeschalteten Thermometer durchfuhren, können da Störungen auftreten. Starten Sie das Thermometer wieder. Halten Sie Kinder vom Gerät fern.

5.9. Technische Daten

Messbereich -35^ +365^ (-31^ +689^)

Betriebstemperatur 0^ +50^

Lagertemperatur -20^ +65^

T_obj = -35 0^: ± (2,5^ + 0,05 / ^)

Genauigkeit T_obj = 0 365^:± 2,5% der Anzeige oder 2,5^ (4,5^)

(t_amb = 23 ± 3^) wenn

t_obj > + 100^(+100^)

Auflösung 0,2^ / 0,5^

Ansprechzeit (90%) 1 Sek.

Emissionsgrad 0,95 (fest)

Display Icd

Wellenlange 5 m - 14 m

automatische 15,200

Abschaltung

Abstand-zu-Punktgroße D:S = 8:1

Stromversorgung 2 × 1,5 V AAA-Batterie (mitgeliefert)

Abmessungen 172,9× 36,0× 71,5mm

Gewicht 152 g (mit Batterien)

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung diesen Gerätes. Für mehr Informationen zu dieser dem Produkt, siehe www.VELLEMAN.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
