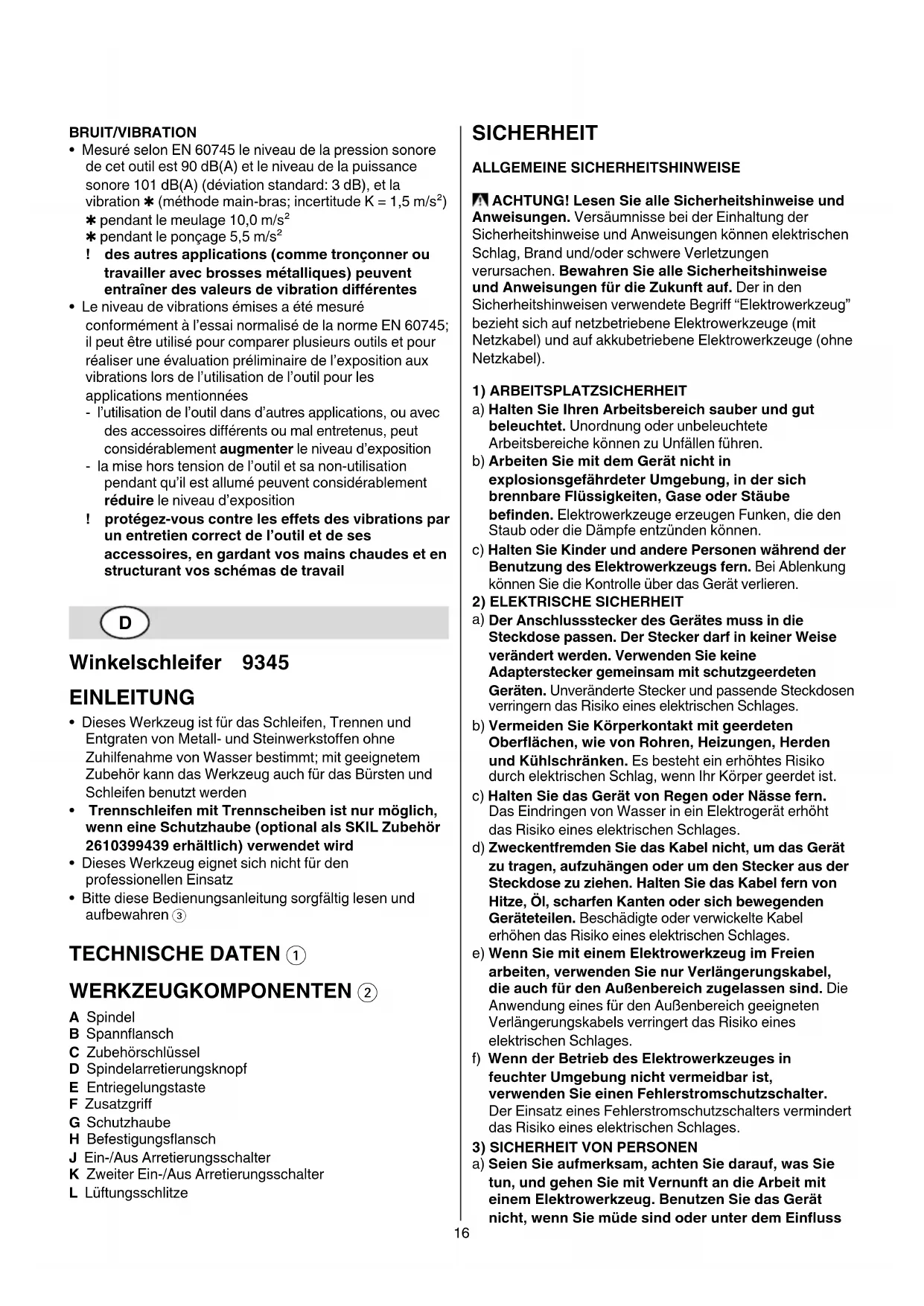

BEDIENUNGSANLEITUNG 9345 AG SKIL

ORIGINALBETRIEBSANLEITUNG

• Dieses Werkzeug ist für das Schleifen, Trennen und

Entgraten von Metall- und Steinwerkstoen ohne

Zuhilfenahme von Wasser bestimmt; mit geeignetem

Zubehör kann das Werkzeug auch für das Bürsten und

Schleifen benutzt werden

• TrennschleifenmitTrennscheibenistnurmöglich,

wenneineSchutzhaube(optionalalsSKILZubehör

2610399439erhältlich)verwendetwird

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Bitte diese Bedienungsanleitung sorgfältig lesen und

D Spindelarretierungsknopf

H Befestigungsansch

J Ein-/Aus Arretierungsschalter

k Zweiter Ein-/Aus Arretierungsschalter

SICHERHEIT ALLGEmEINE SICHERHEITSHINwEISE ACHTUNG!LesenSiealleSicherheitshinweiseund

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen. BewahrenSiealleSicherheitshinweise

undAnweisungenfürdieZukunftauf. Der in den

Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug”

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne

1)ARBEITSPLATZSICHERHEIT

a) HaltenSieIhrenArbeitsbereichsauberundgut

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) ArbeitenSiemitdemGerätnichtin

explosionsgefährdeterUmgebung,indersich

brennbareFlüssigkeiten,GaseoderStäube

befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) HaltenSieKinderundanderePersonenwährendder

BenutzungdesElektrowerkzeugsfern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

2)ELEKTRISCHESICHERHEIT

DerAnschlusssteckerdesGerätesmussindie

Steckdosepassen.DerSteckerdarfinkeinerWeise

verändertwerden.VerwendenSiekeine

Adaptersteckergemeinsammitschutzgeerdeten

Geräten. Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

b) VermeidenSieKörperkontaktmitgeerdeten

Oberflächen,wievonRohren,Heizungen,Herden

undKühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) HaltenSiedasGerätvonRegenoderNässefern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) ZweckentfremdenSiedasKabelnicht,umdasGerät

zutragen,aufzuhängenoderumdenSteckerausder

Steckdosezuziehen.HaltenSiedasKabelfernvon

Hitze,Öl,scharfenKantenodersichbewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel

erhöhen das Risiko eines elektrischen Schlages.

e) WennSiemiteinemElektrowerkzeugimFreien

arbeiten,verwendenSienurVerlängerungskabel,

dieauchfürdenAußenbereichzugelassensind. Die

Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) WennderBetriebdesElektrowerkzeugesin

feuchterUmgebungnichtvermeidbarist,

verwendenSieeinenFehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3)SICHERHEITVONPERSONEN

a) SeienSieaufmerksam,achtenSiedarauf,wasSie

tun,undgehenSiemitVernunftandieArbeitmit

einemElektrowerkzeug.BenutzenSiedasGerät

nicht,wennSiemüdesindoderunterdemEinfluss17

vonDrogen,AlkoholoderMedikamentenstehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes

kann zu ernsthaften Verletzungen führen.

b) TragenSiepersönlicheSchutzausrüstungund

immereineSchutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) VermeidenSieeineunbeabsichtigteInbetriebnahme.

VergewissernSiesich,dassdasElektrowerkzeug

ausgeschaltetist,bevorSieesandie

Stromversorgungund/oderdenAkkuanschließen,

esaufnehmenodertragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter haben oder

das Gerät eingeschaltet an die Stromversorgung

anschließen, kann dies zu Unfällen führen.

d) EntfernenSieEinstellwerkzeugeoder

Schraubenschlüssel,bevorSiedasGerät

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Geräteteil bendet, kann zu

Verletzungen führen.

e) ÜberschätzenSiesichnicht.SorgenSiefüreinen

sicherenStandundhaltenSiejederzeitdas

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

TragenSiegeeigneteKleidung.TragenSiekeine

weiteKleidungoderSchmuck.HaltenSieHaare,

KleidungundHandschuhefernvonsichbewegenden

Teilen. Lockere Kleidung, Schmuck oder lange Haare

können von sich bewegenden Teilen erfasst werden.

g) WennStaubabsaug-und-auffangeinrichtungen

montiertwerdenkönnen,vergewissernSiesich,

dassdieseangeschlossensindundrichtig

verwendetwerden. Verwendung einer Staubabsaugung

verringert Gefährdungen durch Staub.

4)SORGFÄLTIGERUMGANGUNDGEBRAUCHVON

a) ÜberlastenSiedasGerätnicht.VerwendenSiefür

IhreArbeitdasdafürbestimmteElektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) BenutzenSiekeinElektrowerkzeug,dessen

Schalterdefektist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

c) ZiehenSiedenSteckerausderSteckdoseund/oder

entfernenSiedenAkku,bevorSie

Geräteeinstellungenvornehmen,Zubehörteile

wechselnoderdasGerätweglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

d) BewahrenSieunbenutzteElektrowerkzeuge

außerhalbderReichweitevonKindernauf.Lassen

SiePersonendasGerätnichtbenutzen,diemit

diesemnichtvertrautsindoderdieseAnweisungen

nichtgelesenhaben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) PflegenSiedasGerätmitSorgfalt.KontrollierenSie,

obbeweglicheGeräteteileeinwandfreifunktionieren

undnichtklemmen,obTeilegebrochenoderso

beschädigtsind,dassdieFunktiondesGerätes

beeinträchtigtist.LassenSiebeschädigteTeilevor

demEinsatzdesGerätsreparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten

f) HaltenSieSchneidwerkzeugescharfundsauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) VerwendenSieElektrowerkzeug,Zubehör,

Einsatzwerkzeugeusw.entsprechenddiesen

Anweisungen.BerücksichtigenSiedabeidie

Arbeitsbedingungenunddieauszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) LassenSieIhrGerätnurvonqualifiziertem

FachpersonalundnurmitOriginal-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

SICHERHEITSHINwEISE FÜR wINkELSCHLEIFER

1)SICHERHEITSHINWEISEFÜRALLE

a) DiesesElektrowerkzeugistzuverwendenals

Schleifer,Sandpapierschleifer,Drahtbürste,und

Trennschleifmaschine.BeachtenSiealle

Warnhinweise,Anweisungen,Darstellungenund

Daten,dieSiemitdemWerkzeugerhalten.Wenn Sie

die folgenden Anweisungen nicht beachten, kann es zu

elektrischem Schlag, Feuer und/oder schweren

Verletzungen kommen.

b) DiesesElektrowerkzeugwirdnichtzumPolieren

empfohlen. Anwendungen, für die dieses

Elektrowerkzeug nicht ausgelegt ist, stellen ein Risiko

dar; es besteht Verletzungsgefahr.

c) VerwendenSiekeinZubehör,dasvomHersteller

nichtspeziellfürdiesesElektrowerkzeug

vorgesehenundempfohlenwurde.Nur weil Sie das

Zubehör an Ihrem Elektrowerkzeug befestigen können,

garantiert das keine sichere Verwendung.

d) DiezulässigeDrehzahldesZubehörsmuss

mindestenssohochseinwiedieaufdem

ElektrowerkzeugangegebeneHöchstdrehzahl.

Zubehör, das sich schneller als zulässig dreht, kann

e) AußendurchmesserundDickedesZubehörs

müssendenMaßangabenIhresElektrowerkzeugs

entsprechen.Falsch bemessenes Zubehör kann nicht

ausreichend abgeschirmt oder kontrolliert werden.

f) EinsatzwerkzeugemitGewindeeinsatzmüssen

genauaufdasGewindederSchleifspindelpassen.

BeiEinsatzwerkzeugen,diemittelsFlanschmontiert

werden,mussderLochdurchmesserdes

EinsatzwerkzeugeszumAufnahmedurchmesserdes

Flanschespassen. Einsatzwerkzeuge, die nicht genau

am Elektrowerkzeug befestigt werden, drehen sich

ungleichmäßig, vibrieren sehr stark und können zum

Verlust der Kontrolle führen.

g) VerwendenSiekeinbeschädigtesZubehör.

KontrollierenSievorjederVerwendungZubehörwie

SchleifscheibenaufAbsplitterungenundRisse,18

SchleiftelleraufRisse,Verschleißoderstarke

Abnutzung,Drahtbürstenaufloseodergebrochene

Drähte.WenndasElektrowerkzeugoderdasZubehör

herunterfällt,überprüfenSie,obesbeschädigtist,

oderverwendenSieeinunbeschädigtesZubehör.

WennSiedasZubehörkontrolliertundeingesetzt

haben,haltenSieundinderNähebefindliche

PersonensichaußerhalbderEbenedesrotierenden

ZubehörsundlassenSiedasWerkzeugeineMinute

langmitHöchstdrehzahllaufen.Beschädigtes Zubehör

brecht meist in dieser Testzeit.

h) TragenSiepersönlicheSchutzausrüstung 4.

VerwendenSiejenachAnwendung

Vollgesichtsschutz,AugenschutzoderSchutzbrille.

Soweitangemessen,tragenSieStaubmaske,

Gehörschutz,Schutzhandschuheoder

Spezialschürze,diekleineSchleif-und

MaterialpartikelvonIhnenfernhält. Die Augen sollen

vor herumiegenden Fremdkörpern geschützt werden,

die bei verschiedenen Anwendungen entstehen.

Staub- oder Atemschutzmaske müssen den bei der

Anwendung entstehenden Staub ltern. Wenn Sie lange

lautem Lärm ausgesetzt sind, können Sie einen

Hörverlust erleiden. Verwenden Sie je nach Anwendung

Vollgesichtsschutz, Augenschutz oder Schutzbrille.

Soweit angemessen, tragen Sie Staubmaske,

Gehörschutz, Schutzhandschuhe oder Spezialschürze,

die kleine Schleif- und Materialpartikel von Ihnen fernhält.

Die Augen sollen vor herumiegenden Fremdkörpern

geschützt werden, die bei verschiedenen Anwendungen

entstehen. Staub- oder Atemschutzmaske müssen den

bei der Anwendung entstehenden Staub ltern. Wenn Sie

lange lautem Lärm ausgesetzt sind, können Sie einen

Hörverlust erleiden.

i) AchtenSiebeianderenPersonenaufsicheren

AbstandzuIhremArbeitsbereich.Jeder,derden

Arbeitsbereichbetritt,musspersönliche

Schutzausrüstungtragen.Bruchstücke des

Werkstücks oder gebrochenes Zubehör können

wegiegen und Verletzungen auch außerhalb des

direkten Arbeitsbereichs verursachen.

FassenSiedasElektrowerkzeugnurandenisolierten

Griffflächen,wennSieArbeitenausführen,beidenen

dasEinsatzwerkzeugverborgeneStromleitungen

oderdaseigeneNetzkabeltreffenkann. Der Kontakt

mit einer spannungsführenden Leitung kann auch

Metallteile des Elektrowerkzeuges unter Spannung setzen

und zu einem elektrischen Schlag führen.

k) HaltenSiedasNetzkabelvonsichdrehenden

Zubehörfern.Wenn Sie die Kontrolle über das

Werkzeug verlieren, kann das Netzkabel durchtrennt

oder erfasst werden und Ihre Hand oder Ihr Arm in das

sich drehende Zubehör geraten.

l) LegenSiedasElektrowerkzeugniemalsab,bevor

dasZubehörvölligzumStillstandgekommenist.

Das sich drehende Zubehör kann in Kontakt mit der

Ablageäche geraten, wodurch Sie die Kontrolle über

das Elektrowerkzeug verlieren können.

assenSiedasElektrowerkzeugnichtlaufen,

währendSieestragen. Ihre Kleidung kann durch

zufälligen Kontakt mit dem sich drehenden Zubehör erfasst

werden, und das Zubehör sich in Ihren Körper bohren.

n) ReinigenSieregelmäßigdieLüftungsschlitzeIhres

Elektrowerkzeugs.Das Motorgebläse zieht Staub in

das Gehäuse, und eine starke Ansammlung von

Metallstaub kann elektrische Gefahren verursachen.

o) VerwendenSiedasElektrowerkzeugnichtinder

NähebrennbarerMaterialien.Funken können diese

Materialien entzünden.

p) VerwendenSiekeinZubehör,dasflüssige

Kühlmittelerfordern.Die Verwendung von Wasser oder

anderen üssigen Kühlmitteln kann zu einem

elektrischen Schlag führen.

2)RÜCKSCHLAGUNDENTSPRECHENDE

• Rückschlag ist die plötzliche Reaktion infolge eines

hakenden oder blockierten drehenden Zubehörs, wie

Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken

oder Blockieren führt zu einem abrupten Stopp des

rotierenden Zubehörs. Dadurch wird ein unkontrolliertes

Elektrowerkzeug gegen die Drehrichtung des Zubehörs

an der Blockierstelle beschleunigt.

• Wenn z. B. eine Schleifscheibe im Werkstück hakt oder

blockiert, kann sich die Kante der Schleifscheibe, die in

das Werkstück eintaucht, verfangen und dadurch die

Schleifscheibe ausbrechen oder einen Rückschlag

verursachen. Die Schleifscheibe bewegt sich dann auf

die Bedienperson zu oder von ihr weg, je nach

Drehrichtung der Scheibe an der Blockierstelle. Hierbei

können Schleifscheiben auch brechen.

• Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann

durch geeignete Vorsichtsmaßnahmen, wie nachfolgend

beschrieben, verhindert werden.

a) HaltenSiedasElektrowerkzeuggutfestund

bringenSieIhrenKörperundIhreArmeineine

Position,inderSiedieRückschlagkräfteabfangen

können.VerwendenSieimmerdenZusatzgriff,falls

vorhanden,umdiegrößtmöglicheKontrolleüber

RückschlagkräfteoderReaktionsmomentebeim

Hochlaufzuhaben.Die Bedienperson kann durch

geeignete Vorsichtsmaßnahmen die Rückschlag- und

Reaktionskräfte beherrschen.

b) BringenSieIhreHandnieindieNähesich

drehendesZubehör.Das Zubehör kann sich beim

Rückschlag über Ihre Hand bewegen.

c) MeidenSiemitIhremKörperdenBereich,inden

dasElektrowerkzeugbeieinemRückschlagbewegt

wird.Der Rückschlag treibt das Elektrowerkzeug in die

Richtung entgegengesetzt zur Bewegung der

Schleifscheibe an der Blockierstelle.

d) ArbeitenSiebesondersvorsichtigimBereichvon

Ecken,scharfenKantenusw.VerhindernSie,dass

ZubehörvomWerkstückzurückpralltundverklemmt.

Das rotierende Zubehör neigt bei Ecken, scharfen Kanten

oder wenn es abprallt, dazu, sich zu verklemmen. Dies

verursacht einen Kontrollverlust oder Rückschlag.

e) VerwendenSiekeinKetten-odergezähntes

Sägeblatt.Solches Zubehör verursacht häug einen

Rückschlag oder den Verlust der Kontrolle über das

3)SPEZIELLEWARNHINWEISEZUMSCHLEIFENUND

a) VerwendenSieausschließlichdiefürIhr

ElektrowerkzeugzugelassenenSchleifkörperund

diefürdieseSchleifkörpervorgesehene

Schutzhaube.Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht

ausreichend abgeschirmt werden und sind unsicher.

b) GekröpfteSchleifscheibenmüssensomontiert

werden,dassihreSchleifflächenichtüberder

EbenedesSchutzhaubenrandeshervorsteht. Eine

unsachgemäß montierte Schleifscheibe, die über die

Ebene des Schutzhaubenrandes hinausragt, kann nicht

ausreichend abgeschirmt werden.

c) DieSchutzhaubemusssicheramElektrowerkzeug

angebrachtundsoeingestelltsein,dassein

HöchstmaßanSicherheiterreichtwird,d.h.der

kleinstmöglicheTeildesSchleifkörperszeigtoffen

zurBedienperson.Die Schutzhaube soll die

Bedienperson vor Bruchstücken, zufälligem Kontakt mit

dem Schleifkörper und Funken, die die Kleidung in Brand

setzen könnten, schützen.

d) Schleifkörperdürfennurfürdieempfohlenen

Einsatzmöglichkeitenverwendetwerden.Z. B.:

Schleifen Sie nie mit der Seitenäche einer Trennscheibe.

Trennscheiben sind zum Materialabtrag mit der Kante der

Scheibe bestimmt. Seitliche Krafteinwirkung auf diese

Schleifkörper kann sie zerbrechen.

e) VerwendenSieimmerunbeschädigte

SpannflanscheinderrichtigenGrößeundFormfür

dievonIhnengewählteSchleifscheibe.Geeignete

Flansche stützen die Schleifscheibe und verringern so

die Gefahr eines Schleifscheibenbruchs. Flansche für

Trennscheiben können sich von den Flanschen für

andere Schleifscheiben unterscheiden.

f) VerwendenSiekeineabgenutztenSchleifscheiben

vongrößerenElektrowerkzeugen.Schleifscheiben für

größere Elektrowerkzeuge sind nicht für die höheren

Drehzahlen von kleineren Elektrowerkzeugen ausgelegt

4)WEITEREBESONDEREWARNHINWEISEZUM

a) VermeidenSieeinBlockierenderTrennscheibe

oderzuhohenAnpressdruck.FührenSiekeine

übermäßigtiefenSchnitteaus.Eine Überlastung der

Trennscheibe erhöht deren Beanspruchung und die

Anfälligkeit zum Verkanten oder Blockieren und damit die

Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

b) MeidenSiedenBereichvorundhinterder

rotierendenTrennscheibe.Wenn Sie die Trennscheibe

im Werkstück von sich wegbewegen, kann im Falle eines

Rückschlags das Elektrowerkzeug mit der sich drehenden

Scheibe direkt auf Sie zugeschleudert werden.

c) FallsdieTrennscheibeverklemmtoderSiedieArbeit

unterbrechen,schaltenSiedasElektrowerkzeugaus

undhaltenSieesruhig,bisdieScheibezum

Stillstandgekommenist.VersuchenSienie,dienoch

laufendeTrennscheibeausdemSchnittzuziehen,

sonstkanneinRückschlagerfolgen.Ermitteln und

beheben Sie die Ursache für das Verklemmen.

d) SchaltenSiedasElektrowerkzeugnichtwiederein,

solangeessichimWerkstückbefindet.LassenSie

dieTrennscheibeerstihrevolleDrehzahlerreichen,

bevorSiedenSchnittvorsichtigfortsetzen.

Anderenfalls kann die Scheibe verhaken, aus dem

Werkstück springen oder einen Rückschlag verursachen.

e) StützenSiePlattenodergroßeWerkstückeab,um

dasRisikoeinesRückschlagsdurcheine

eingeklemmteTrennscheibezuvermindern.Große

Werkstücke können sich unter ihrem eigenen Gewicht

durchbiegen. Das Werkstück muss auf beiden Seiten

abgestützt werden, und zwar sowohl in der Nähe des

Trennschnitts als auch an der Kante.

f) SeienSiebesondersvorsichtigbei

“Taschenschnitten”inbestehendeWändeoder

anderenichteinsehbareBereiche.Die eintauchende

Trennscheibe kann beim Schneiden in Gas- oder

Wasserleitungen, elektrische Leitungen oder andere

Objekte einen Rückschlag verursachen.

5)BESONDEREWARNHINWEISEZUM

a) BenutzenSiekeineüberdimensionierten

Schleifblätter,sondernbefolgenSiedie

HerstellerangabenzurSchleifblattgröße.

Schleifblätter, die über den Schleifteller hinausragen,

können Verletzungen verursachen sowie zum Blockieren,

Zerreißen der Schleifblätter oder zum Rückschlag führen.

6)BESONDEREWARNHINWEISEZUMARBEITENMIT

a) BeachtenSie,dassdieDrahtbürsteauchwährend

desüblichenGebrauchsDrahtstückeverliert.

ÜberlastenSiedieDrähtenichtdurchzuhohen

Anpressdruck.Wegiegende Drahtstücke können sehr

leicht durch dünne Kleidung und/oder die Haut dringen.

b) WirdeineSchutzhaubeempfohlen,verhindernSie,

dasssichSchutzhaubeundDrahtbürsteberühren

können.Teller- und Topfbürsten können durch

Anpressdruck und Zentrifugalkräfte ihren Durchmesser

• Dieses Werkzeug ist für Naßschruppen/-trennen nicht

• Nur die mit diesem Werkzeug mitgelieferten Flansche

• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre

• ZiehenSiegrundsätzlichdenNetzstecker,bevorSie

beliebigeÄnderungenandenEinstellungenoder

einenZubehörwechselvornehmen

• Bei Verwendung von Fremdfabrikaten beim Zubehör bitte

die Hinweise des Herstellers beachten

• NurSchleif-/Trennscheibenmiteinermax.Dicke

von8mmundeinemSpindelbohrungsdurchmesser

• Verwenden Sie niemals Reduktionsstücke oder Adapter,

um Schleif-/Trennscheiben mit einem größeren Loch

• Verwenden Sie niemals Zubehör mit geschlossenem

Gewinde unter einer Größe von M14 x 21 mm

• Das Werkzeug über einen Fehlerstrom- (FI)

Schutzschalter mit einem Auslösestrom von 30 mA Max.

• Vor der erstmaligen Anwendung des Werkzeuges wird

die Einholung praktischer Informationen empfohlen

• VerwendenSiegeeigneteSuchgeräte,um

verborgeneVersorgungsleitungenaufzuspüren,

oderziehenSiedieörtliche

Versorgungsgesellschafthinzu (Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag

führen; Beschädigung einer Gasleitung kann zur

Explosion führen; Eindringen in eine Wasserleitung

verursacht Sachbeschädigung oder kann einen

elektrischen Schlag verursachen)

• BearbeitenSiekeinasbesthaltigesMaterial (Asbest

gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält, einigen

Holzarten, Mineralien und Metall kann schädlich sein

(Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragenSie

eineStaubmaskeundarbeitenSiemiteinem

Staubabsaugungssystem,wenneinsolches

angeschlossenwerdenkann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragenSieeine

StaubmaskeundarbeitenSiemiteinem

Staubabsaugungssystem,wenneinsolches

angeschlossenwerdenkann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial

gültigen nationalen Staubschutzvorgaben

• Beim Nutenfräsen muß vorsichtig vorgegangen werden,

insbesondere in tragenden Wänden (Langlöcher in

tragenden Wänden sind Gegenstand landesspezischer

Vorschriften; diese Vorschriften sind unter allen

Umständen einzuhalten)

• SichernSiedasWerkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Das Werkzeug darf nicht in einen Schraubstock gespannt

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

WÄHRENDDERANWENDUNG

• Einschaltvorgänge erzeugen kurzfristige

Spannungsabsenkungen; bei ungünstigen

Netzbedingungen können Beeinträchtigungen anderer

Geräte auftreten (bei Netzimpedanzen kleiner als 0,104 +

j0,065 Ohm sind keine Störungen zu erwarten); für

weitere Auskünfte setzen Sie sich bitte mit Ihrem

örtlichen Energieversorger in Verbindung

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem anerkannten

Elektrofachmann ersetzen

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker ziehen

• Bei Unterbrechung der Stromversorgung oder

versehentlichem Ziehen des Netzsteckers ist der Ein/

Aus-Schalter J 2 sofort zu entriegeln, um

unkontrolliertes Wiederanlaufen zu verhindern

• Zubehör darf nach dem Ausschalten des Antriebes nicht

durch seitliches Gegendrücken gebremst werden

• Montieren des Zubehörs 5

! Netzsteckerziehen

- Spindel A und alle zu montierenden Teile reinigen

- Spindelarretierungsknopf D drücken

- Spannmutter B mit Schlüssel C anziehen

! wennSpindelAverriegeltist,kannderSchalter

J/Knichtbetätigtwerden

- Taste E drücken um Spindel A zu entriegeln

- zum Entfernen des Zubehörs in umgekehrter

Reihenfolge vorgehen

! Schleif-/TrennscheibenlaufenbeiGebrauchsehr

heiß;sienichtberühren,bevorsieabgekühltsind

! montierenSieimmerdenSchleifteller,wennSie

Schleif-Zubehörbenutzen

! eineSchleif-/Trennscheibeniemalsohnedas

Schild,dasangeklebtist,benutzen(falls

• Montieren des Seitengris F 6

! Netzsteckerziehen

• Entfernen/Montieren/Einstellen der Schutzhaube G 7

! Netzsteckerziehen

! sicherstellen,daßdiegeschlosseneSeiteder

SchutzhaubestetszumBedienerzeigt

- bei Bedarf Schutzhaube G einstellen durch Anziehen

von Schraube X welche ab Werk voreingestellt ist

(sicherstellen,dassdieSchutzhaube

• Vor dem Gebrauch Ihres Werkzeuges

- sicherstellen, daß das Zubehör richtig montiert und

- den freien Lauf des montierten Zubehörs durch

Drehen von Hand überprüfen

- einen Probelauf vornehmen, bei dem Sie das

Werkzeug in einer sicheren Position mindestens 30

Sekunden mit höchster Geschwindigkeit unbelastet

- bei beträchtlichen Vibrationen oder anderen Defekten

das Werkzeug sofort ausschalten und die mögliche

• Ein-/Aus (zwei Arretierungsschalter-Positionen) 8

! beachtenSiedenplötzlichenRuckbeim

EinschaltendesWerkzeuges

! bevordasZubehörindasWerkstückeingeführt

wird,mußerstHöchstgeschwindigkeiterreicht

! vordemAusschaltendesWerkzeugessollte

diesesvomWerkstückabgenommenwerden

! nachdemAusschaltendesWerkzeugesdreht

sichdasZubehörnocheinigeSekundenweiter

• Zwei Hand-Positionen 9

- das Werkzeug mit mäßigem Druck vor und zurück

! eineTrennscheibedarfnichtzumSeiten-

Schleifenverwendetwerden21

- das Werkzeug nicht anwinkeln bei Trennarbeiten

- das Werkzeug stets in dieselbe Richtung wie den Pfeil

am Werkzeugkopf führen, um zu verhindern, daß das

Werkzeug auf unkontrollierte Weise aus dem

Eingrisbereich herausgedrückt wird

- nicht zuviel Druck auf das Werkzeug ausüben; die

Geschwindigkeit der Trennscheibe besorgt den Rest

- die Arbeitsdrehzahl der Trennscheibe hängt vom zu

schneidenden Werksto ab

- Trennscheiben nicht durch seitliches Gegendrücken

• Halten und Führen des Werkzeuges

! WerkzeugbeimArbeitenimmeramgrauen

Griffbereichfassen@

- halten Sie das Werkzeug mit beiden Händen fest, um

es stets unter Kontrolle zu haben

- auf die Drehrichtung achten; das Werkzeug stets so

halten, daß Funken und Schleif-/Trennstaub vom

- auf sicheren Stand achten

- Lüftungsschlitze L 2 unbedeckt halten

• Anstelle der Spannmutter B 2 kann die "CLIC"

Schnellspannmutter (SKIL Zubehör 2610388766)

verwendet werden; Schleif-/Trennscheiben können dann

ohne Zubehör-Schlüssel montiert werden

• Für mehr Tips siehe www.skil.com

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze L 2)

! versuchenSienichtzureinigenindemSiespitze

GegenständedurchdieLüftungsschlitzestecken

! NetzsteckervordemSäubernziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste

SKIL-Vertragswerkstätte senden (die Anschriften so

wie die Ersatzteilzeichnung des Werkzeuges nden

Sie unter www.skil.com)

• Elektrowerkzeuge,ZubehörundVerpackungen

nichtindenHausmüllwerfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2012/19/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol # erinnern

KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß das unter

“Technische Daten” beschriebene Produkt mit den

folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60745, EN 61000, EN 55014, gemäß

den Bestimmungen der Richtlinien 2004/108/EG,

2006/42/EG, 2011/65/EU

• TechnischeUnterlagenbei: SKIL Europe BV (PT-SEU/

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 90 dB(A) und der

Schalleistungspegel 101 dB(A) (Standardabweichung: 3

dB), und die Vibration ✱ (Hand-Arm Methode;

Unsicherheit K = 1,5 m/s²)

✱ beim Oberächenschleifen 10,0 m/s²

✱ beim Schleifen 5,5 m/s²

! andereAnwendungen(z.B.TrennenoderBürsten)

könnenandereVibrationswerteaufweisen

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des Werkzeugs

für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder

wenn es läuft aber eigentlich nicht eingesetzt wird,

können die Expositionsstufe erheblich verringern

! schützenSiesichvordenAuswirkungender

VibrationdurchWartungdesWerkzeugsunddes

Zubehörs,haltenSieIhreHändewarmund

organisierenSieIhrenArbeitsablauf

TECHNISCHEGEGEVENS1

! tillbehöretfortsätterattroteraenkortstundefter

nakit, ali dolge lase.
