Produkttyp	Akku-Winkelschleifer
Marke	Skil
Modell	3910 CA
Stromversorgung	Lithium-Ionen-Akku (Modell BR1*31***)
Kompatibles Ladegerät	Skil CR1 31 **
Bohrungsdurchmesser der Scheiben	22 mm
Max. Scheibendicke	6 mm
Spindelgewinde	M14
Schalldruckpegel	80,5 dB(A)
Schallleistungspegel	91,5 dB(A)
Vibration (Oberflächenschleifen)	5,5 m/s² (Unsicherheit K=1,5 m/s²)
Hauptfunktionen	Schleifen und Trennen (mit geeigneter Schutzhaube)
Sicherheit	Verstellbare Schutzhaube, Sicherheitsstopp, Spindelarretierung, Zusatzhandgriff
Wartung und Reinigung	Lüftungsschlitze regelmäßig reinigen; Akku vor Reinigung entfernen
Betriebstemperatur	-20 °C bis +50 °C
Ladetemperatur	4 °C bis 40 °C
Mitgeliefertes Zubehör	Zusatzhandgriff, Schutzhaube, Spannschlüssel, Spannflansch
Garantie	Fragen Sie Ihren Händler

Häufig gestellte Fragen - 3910 CA SKIL

Wie wechsle ich die Schleifscheibe?

Entfernen Sie zuerst den Akku. Lösen Sie mit dem mitgelieferten Schlüssel den Spannflansch, während Sie den Spindelarretierungsknopf drücken. Wechseln Sie die Scheibe und ziehen Sie sie fest an.

Kann ich das Werkzeug zum Schleifen oder Polieren verwenden?

Nein, dieses Werkzeug ist nicht zum Schleifen, Bürsten oder Polieren geeignet. Verwenden Sie es nur zum Schleifen und Trennen mit empfohlenem Zubehör.

Wie hoch ist die Akkukapazität?

Der mitgelieferte Akku ist teilweise geladen. Für maximale Kapazität laden Sie ihn vor dem ersten Gebrauch vollständig auf. Verwenden Sie nur Skil-Akkus vom Typ BR1*31***.

Wie vermeide ich einen Rückschlag?

Halten Sie das Werkzeug fest mit beiden Händen, verwenden Sie immer den Zusatzhandgriff und vermeiden Sie, die Scheibe zu verklemmen. Üben Sie keinen Druck aus und lassen Sie die Scheibe mit ihrer Geschwindigkeit arbeiten.

Welche Scheiben kann ich verwenden?

Verwenden Sie Schleif-/Trennscheiben mit einer maximalen Dicke von 6 mm, einer Bohrung von 22 mm und einem M14-Gewinde. Verwenden Sie niemals Reduzierringe oder Adapter.

Was tun, wenn das Werkzeug automatisch stoppt?

Der automatische Stopp kann durch Überlastung, zu hohe Temperatur oder schwachen Akku verursacht werden. Lassen Sie den Schalter los, warten Sie einige Sekunden und starten Sie neu. Überlasten Sie das Werkzeug nicht.

Wie reinige ich das Werkzeug?

Entfernen Sie vor der Reinigung den Akku. Reinigen Sie die Lüftungsschlitze regelmäßig mit einer weichen Bürste, um Staubansammlungen zu vermeiden.

Kann ich das Werkzeug im Regen verwenden?

Nein, setzen Sie Werkzeug oder Akku niemals Regen oder Feuchtigkeit aus. Dies erhöht das Risiko eines elektrischen Schlags.

Wie lange hält der Akku?

Die Lebensdauer hängt von Nutzung und Pflege ab. Um die Akkulebensdauer zu verlängern, vermeiden Sie vollständige Entladung und lagern Sie ihn trocken bei -20°C bis 50°C.

Wie entsorge ich das Werkzeug am Ende seiner Lebensdauer?

Entsorgen Sie Werkzeug, Akkus und Zubehör nicht über den Hausmüll. Gemäß der WEEE-Richtlinie geben Sie sie an einer Sammelstelle zum Recycling ab.

BEDIENUNGSANLEITUNG 3910 CA SKIL

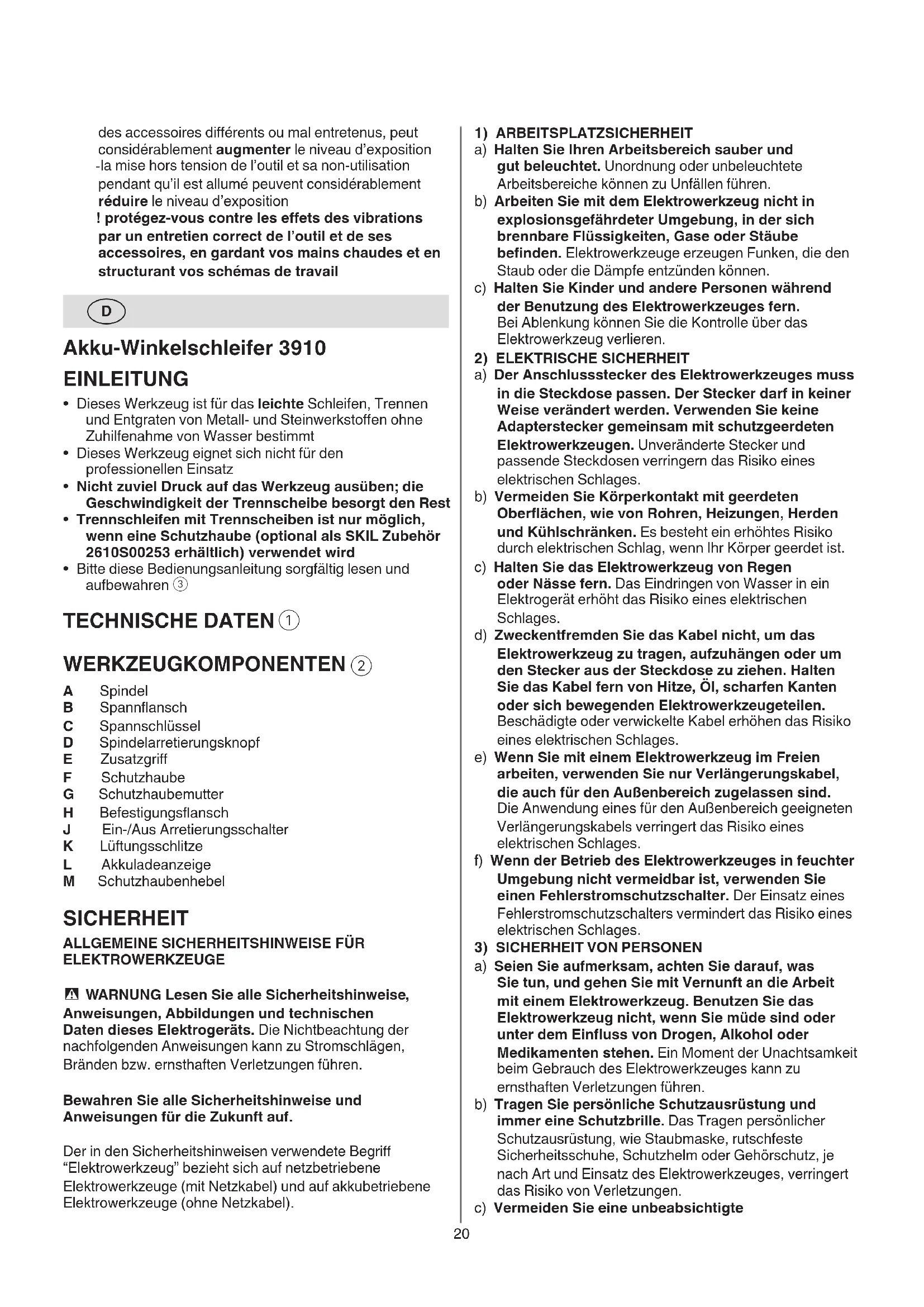

Akku-Winkelschleifer 3910 EINLEITUNG

• Dieses Werkzeug ist für das leichte Schleifen, Trennen und Entgraten von Metall- und Steinwerkstoffen ohne Zuhlfenahme von Wasser bestimmt
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Nicht zuviel Druck auf das Werkzeug ausüben; die Geschwindigkeit der Trennscheibe besorgt den Rest
• Trennschleifen mit Trennscheiben ist nur möglich, wenn eine Schutzhaube (optional als SKIL Zubehör 2610S00253 erhältlich) verwendet wird
• Bitte diese Bedienungsanleitung sorgfältig lessen und aufbewahren ③

TECHNISCHE DATEN ①

WERKZEUGKOMPONENTEN ②

A Spindel
B Spannflansch
C Spannschlüssel
D Spindelarretierungsknopf
E Zusatzgriff
F Schutzhaube
G Schutzhaubemutter
H Befestigungsflansch
J Ein-/Aus Arretierungsschalter
K Lüftungsschlitze
L Akkuladeanzeige
M Schutzhaubenhebel

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten these Elektrogerats. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlagen, Branden bzw. ernsthaften Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugeteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder traben. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugegeteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VONE ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Elektrowerkzeugeteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des

Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhergesehenen Situationen.
5) SORGFÄLTIGER UMGANG UND GEBRAUCH VON AKKUGERÄTEN
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.
6) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

SICHERHEITSHINWEISE FÜR WINKELSCHLEIFER

1) GEMEINSAME SICHERHEITSHINWEISE ZUM SCHLEIFEN UND TRENNSCHLEIFEN

a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer und Trennschleifmaschine. Beachten Sie alle Warnhinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Werkzeug erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
b) Dieses Elektrowerkzeug wird nicht zum Schmirgeln, Bürsten oder Polieren empfohlen. Anwendungen, für die diesen Elektrowerkzeug nicht ausgelegt ist, stellen ein Risiko dar; es besteht Verletzungsgefahr.
c) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihr Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.
d) Die zulässige Drehzahl des Zubehörn muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich Schneller als zulässig dreht, kann zerstört werden.
e) Außendurchmesser und Dicke des Zubehörns müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessenes Zubehör kann nicht ausreichend abgeschirmt oder kontrolliert werden.
f) Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehn sich ungleichmäßig, vibrierten sehr stark und konnen zum Verlust der Kontrolle führen.
g) Verwenden Sie kein beschädigtes Zubehör. Kontrollieren Sie vor jeder Verwendung Zubehör wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Zubehör herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie unbeschädigtes Zubehör. Wenn Sie das Zubehör kontrolliert und eingesetzt haben, halten Sie und in der Höhe be ndliche Personen sich außerhalb der Ebene des rotierenden Zubehörs und setzen Sie das Werkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigtes Zubehör bricht mein in dieser Testzeit.
h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen,/TRagen Sie Staubmaske,Gehorschutz, Schutzhandschuhe oder Spezialschurze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen

vor herumiegendenFremdkörpmenschütztwerden, die bei verschieden Anwendungen entstehen. Stauboder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub Itern. Wenn Sie lange lautem Larm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jedi, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochenes Zubehor können wegigion und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

j) Halten Sie das Elektrowerkzeug an isolierten Grei achen fest, wenn Sie einen Arbeitsgang durchführten, bei dem das Zubehor mit Unterputzverkabelung in Berührung kommt kann. Zubehor, das mit einem unter Spannung stehenden Kabel in Berührung kommt, kann freiliegende Metallteile des Elektrowerkzeug „unter Spannung" setzen und dem Bediener einen elektrischen Schlag versetzen.

k) Halten Sie das Netzkabel von sich drehenden Zubehör fern. Wenn Sie die Kontrolle über das Werkzeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Zubehör geraten.

1) Legen Sie das Elektrowerkzeug niemals ab, bevordas Zubehor vollig zum Stillstand gekommen ist. Das sich drehende Zubehor kann in Kontakt mit der Ablage ache geraten, wodurch Sie die Kontrolle uber das Elektrowerkzeug verlieren konnen.

m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Zubehör erfasst werden, und das Zubehör sich in ihren Körper bohren.

n) Reinigen Sie regelmäßige die Luftungsschlitze Ihr's Elektrowerkzeugs. Das Motergeblase zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursichen.

o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzüden.

p) Verwenden Sie kein Zubehör, das üssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen üssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

2) RÜCKSCHLAG UND ENTSPRECHENDEWARNHINWEISE

• Rückschlag ist die platzliche Reaktion infolge eines hakenden oder blockierten drehenden Zubehörs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Zubehörs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Zubehörs an der Blockierstelle beschleunigt.

• Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihrweg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

• Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.
  a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
  b) Bringen Sie ihre Hand nie in die Nähe sich drehendes Zubehör. Das Zubehör kann sich beim Rückschlag über ihre Hand bewegen.
  c) Meiden Sie mit Ihr dem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
  d) Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Zubehör vom Werkstück zureckprällt und verklemmt. Das rotierende Zubehör neigt bei Ecken, scharfen Kanten oder wenn es abprällt, dazu, sich zu verklemen. Dies verursacht einen Kontrollverlust oder Rückschlag.
  e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solches Zubehör verursacht möglich einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
  3) SPEZIELLE WARNINGHINWEISE ZUM SCHLEIFEN UND TRENNSCHLEIFEN
  a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, konnen nicht ausreichend abgeschirmt werden und sind unsicher.
  b) Gekropfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
  c) Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. derkleinstmögliche Teil des Schleifkorpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkorper und Funken, die die Kleidung in Brand setzen konnten, schützen.
  d) Schleifkorper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seite比例 Krafteinwirkung auf diese Schleifkorper kann sie zerbrechen.
  e) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete

Flansche stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

f) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für großere Elektrowerkzeuge sind nicht für die hohenen Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.
4) WEITERERE BESONDERE WARNINGHINWEISE ZUM TRENNSCHLEIFEN
a) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führn Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennscheibe zu vermindern. Großwerkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten abgestutzt werden, und bzw sowohl in der Höhe des Trennschnitts als auch an der Kante.
f) Seien Sie besonderss vorsichtig bei "Taschenschritten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

ALLGEMEINES

• Dieses Werkzeug ist für Naßschruppen/-trennen nicht geeignet
• Nur die mit diesen Werkzeug mitgelieferten Flansche verwenden
• Der Benutzer与此es Werkzeuges sollte alter als 16 Jahre sein
  Die Batterie aus dem Werkzeug herausnahmen, bevor Einstellungen vorgenommen oder Zubehörteile gewechselt wird

ZUBEHÖR

• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
• Bei Verwendung von Fremdfabrikaten beim Zubehöritte die Hinweise des Herstellers beachten
• Nur Schleif-/Trennscheiben mit einer max. Stärke von 6 mm und einem Spindelbohrungs durchmesser von 22 mm verwenden
• Verwenden Sie niemals Reduktionsstücke oder Adapter, um Schleif-/Trennscheiben mit einem größeren Loch passend zu machen
• Verwenden Sie niemals Zubehör mit geschlossenem Gewinde unter einer Höhe von M14 x 21 mm
• Mit Schleif-/Trennscheiben soll vorsichtig umgegangen werden, zur Vermeidung von Splittern oder Rissen

VOR DER ANWENDUNG

• Vor der erstmaligen Anwendung des Werkzeuges wird die Einholung praktischer Informationen empfohlen
  Stets Seitengriff E ② und Schutzhaube F ② anbringen; das Werkzeug nie ohne sie benutzen
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu (Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen; Beschädigung einer Gasleitung kann zur Explosion führen; Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen)
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserdepend)
• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen klassifiziert (beispisseweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung;/TRagen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gultigen nationalen Staubschutzvorgaben
• Beim Nutenfräsen muß vorsichtig vorgegangen werden, insbesondere in tragenden Wänden (Langlocher in tragenden Wänden sind Gegenstand landesspezifischer Vorschriften; diese Vorschriften sind unter allen Umständen einzuhalten)
• Sichern Sie das Werkstück (ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand)
• Das Werkzeug darf nicht in einen Schraubstock gespannt werden

WÄHREND DER ANWENDUNG

• Bei elektrischer oder Mechanischer Fehlfunktion das Werkzeug sofort ausschalten und den Akku entfernenziehen
• Im Falle einer Unterbrechung des Akkuschutzes oder wenn der Akku entfernt wird, startet das Gerät nicht von selbst neu; zum Wiedereinschalten des Geräts ist der

Ein-/Ausschalter zu betätigten und das Gerät wieder einzuschalten ⑪

NACH DER ANWENDUNG

• Zubehörarf nach dem Ausschalten des Antriebes nicht durch seitlichesGegendrückengebremst werden

BATTERIEN

• Der mitgelieferte Akku ist teilweise geladen (um die volle Kapazität des Akkus nutzen zu können, laden Sie den Akku im Ladegerät vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal verwenden)
• Nur die mit diesen Werkzeug mitgelieferten Batterien und Ladegeräte verwenden

-SKIL-Batterie:BR1*31***
-SKIL-Ladegerat: CR131***

• Beschädigte Batterien nicht weiter verwenden, sondern ersetzen
  Die Batterie nicht auseinandernehmen
• Das Werkzeugtie Batterie niemals Regen aussetzen
• Erlaubte Umgebungstemperatur (Werkzeug/Ladegerät/Batterie):

-beim Laden 4... 40^
-beim Betrieb-20...+50°C
-bei Lagerung -20 +50^

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG/AKKU

③ Die Bedienungsanleitung vor dem Gebrauchlesen
④ Schutzbrille und Gehorschutz/TRagen
⑤ Batterien werden bei Kontakt mit Feuer explodieren, die Batterien dazu niemals verbrennen
⑥ Bewahren Sie das Werkzeug/Ladegerät/Batterie stets bei Raumtemperaturen unter 50^ auf
⑦ Elektrowerkzeuge und Batterien nicht in den Hausmull werfen

BEDIENUNG

• Aufladen des Akkus

! Lesen Sie die mit dem Ladegerat gefelften Sicherheitshinweise

• Entfernen/Einlegen von Batterien ②

• Akkuladeanzeige ⑧

-Drucken Sie die auf die Batteriestandsanzeige-Taste L, um den aktuellen Batteriestand anzuzeigen.

Montieren des Zubehors ②

! die Batterie aus dem Werkzeug herausnehmen
-Spindel A und alle zu montierenden Teile reinigen
-Spannmutter B mit Zweilochschlüssel C anziehen, während Sie Spindelarretierungsknopf D drucken

! Spindelarretierungsknopf D nur dann drucken, wenn Spindel A stillsteht

-zum Entfernen des Zubehörs in umgekehrter Reihenfolge vorgehen
! Schleif-/Trennscheiben laufen bei Gebrauch sehr heiß; sie nicht berühren, bevor sie abgekühlt sind
! eine Schleif-/Trennscheibe niemals ohne das Schild, das angeklebt ist, benutzen (falls vorhanden)

MontierendesSeitengriffsE ⑨
! die Batterie aus dem Werkzeug herausnehmen
-Zusatzgriff E kann rechts, oben oder links am Werkzeug angeschraubt werden (je nach auszuführender Arbeit)
- Entfernen/Montieren/Einstellen der Schutzhaube F 10! die Batterie aus dem Werkzeug herausnehmen

!{sicherstellen, daB die geschlossene Seite der Schutzhaube stets zum Bediener zeigt

-bei Bedarf Schutzhaube F einstellen durch Anziehen von Schraube G welche ab Werk voreingestellt ist (sicherstellen, dass die Schutzhaube geschlossen ist)

Vor dem Gebrauch Ihres Werkzeuges

-sicherstellen, daß das Zubehör richtig montiert und fest angezogen ist

-den freien Lauf des montierten Zubehors durch Drehen von Hand überprüfen

-einen Probelauf vornehmen, bei dem Sie das Werkzeug in einer sicheren Position mindestens 60 Sekunden mit hochster Geschwindigkeit unbelastet laufenlagen

-bei betrachtlichen Vibrationen oder anderen Defekten das Werkzeug sofort ausschalten und die mögliche Ursache Herausfinden

Ein-/Aus Arretierungsschalter J 11

-das Werkzeug einschalten ① a

! beachten Sie den plottlichen Ruck beim Einsatzden des Werkzeuges

! bevor das Zubehör in das Werkstück eingeführt wird, muß erst Höchstgeschwindigkeit erreicht werden

-Schalter arretieren 1b

-Arretierung losen/Werkzeug ausschalten11c

! vor dem Ausschalten des Werkzeuges sollte\ deses vom Werkstück abgenommen werden

! nach dem Ausschalten des Werkzeuges dreht sich das Zubehör noch eine Sekunden weiter

Trennen ⑫

-das Werkzeug mit mächtigem Druck vor und darüber bewegen

! eine Trennscheibearf nicht zum Seiten-Schleifen benutzt werden

Trennen 13

-das Werkzeug nicht anwinkeln bei Trennarbeiten

-das Werkzeug stets in dieselbe Richtung wie den Pfeil am Werkzeugkopf führen, um zu verhindern, daß das Werkzeug auf unkontrollierte Weise aus dem Eingriffsbereich herausgedrückt wird

-nicht zuviel Druck auf das Werkzeug ausüben; die Geschwindigkeit der Trennscheibe besorgt den Rest

-die Arbeitsdrehzahl der Trennscheibe hangt vom zu schneidenden Werkstoff ab

-Trennscheiben nicht durch seitlichen Gegendrücken bremsen

• Batterieschutz

Schaltet das Werkzeug aus oder reduziert die Geschwindigkeit oder verhindert, dass das Werkzeug eingeschaltet wird, wenn

-das Werkzeug zu stark belastet wird

-die Batterietemperatur nicht innerhalb der zulässigen Betriebstemperatur von -20 bis +50^ liegt

-die Lithium-lonen-Batterie ist fast leer (zum Schutz vor Tiefstentladung)

! nach einer automatischen Ausschaltung des Werkzeugs nicht weiterhin auf den Ein-/Ausschalter drücken; der Akku kann beschädigt werden

• Halten und Führer des Werkzeuges

-halten Sie das Werkzeug mit beiden Händen fest, um

es stets unter Kontrolle zu haben

! Werkzeug beim Arbeiten immer am grauen Griffbereich fassen ⑭

-auf sicheren Stand achten
- auf die Drehrichtung achten; das Werkzeug stets so halten, daß Funken und Schleif-/Trennstaub vom Körperper weg fliegen
-Luftungsschlitze K ② unbedeckt halten

Montageschlussel C 15

-nur anwendbar bei Ausführung mit Zusatzhandgriff mit integrierter Schlüssellagerung

ANWENDUNGSHINWEISE

• Für weitere Informationen verweisen wir auf www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie das Werkzeug immer sauber (insbesondere die Luftungsschlitze K ②)

! Vor der Montage die Batterie aus dem Werkzeug entfernen

• Soltte das WerkzeugTOTZ der Sorgfalt bei der Herstellung und Prufung ausfallen, senden Sie esitte unzerlegt zusammen mit dem Kaufbeleg an ihren Handler.
• Beachten Sie, dass ein falscher oder unsachgemäßiger Gebrauch des Produkts zum Erlöschen der Garantie führt (fragen Sie für die Garantiebedingungenitte ihren Handler).

UMWELT

• Elektrowerkzeuge, Batterien, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

gemass Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht,müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden
-hieran soll Sie Symbol ⑦ erinnern

! bevor Sie die Batterie entsorgen, schützen Sie die Batterieeenden mit einem schweren Band, um so Kriechströme zu vermeiden

GERÄUSCH/VIBRATION

! andere Anwendungen (z.B. Trennen) können andere Vibrationswerte aufweisen

Gemessen nach EN 60745 beträgt der
Schalldruckpegel dies Werkzeugs 80,5 dB(A) und der Schalleistungspegel 91,5 dB(A) (Unsicherheit K = 3 dB), und die Schwingung beim Planschleifen 5,5m / s^2 (Triaxvektorsumme; Unsicherheit K = 1,5m / s^2
Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke
-die Verwendung des Werkzeugs fur andere
Anwendungen oder mit anderen oder schlecht gewartetem Zubehor kann die Expositionsstufe erheblich erhöhen

-Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

PL
