BEDIENUNGSANLEITUNG 1.180310.0 Kärcher

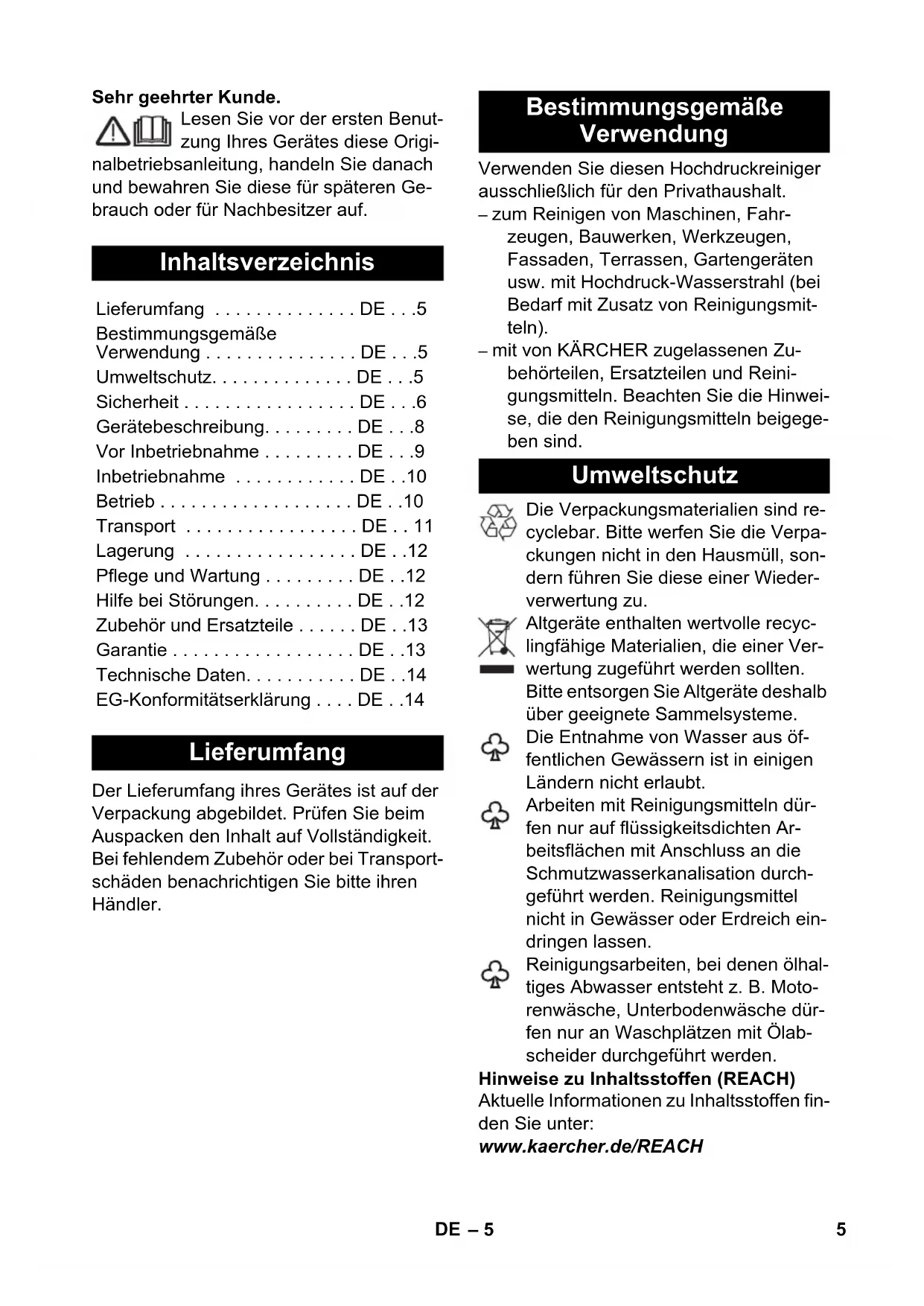

• 59663260 (12/13) K 4 Premium Deutsch 5 English 15 Français 25 Italiano 36 Nederlands 46 Español 56 Português 67 Dansk 78 Norsk 87 Svenska 96 Suomi 105 Ελληνικά 115 Türkçe 126 Русский 136 Magyar 148 Čeština 158 Slovenščina 168 Polski 178 Româneşte 189 Slovenčina 199 Hrvatski 209 Srpski 219 Български 229 Eesti 240 Latviešu 249 Lietuviškai 259 Українська 269 Қазақша 281234– 5 Sehr geehrter Kunde. Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Der Lieferumfang ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transport- schäden benachrichtigen Sie bitte ihren Händler. Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt. – zum Reinigen von Maschinen, Fahr- zeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmit- teln). – mit von KÄRCHER zugelassenen Zu- behörteilen, Ersatzteilen und Reini- gungsmitteln. Beachten Sie die Hinwei- se, die den Reinigungsmitteln beigege- ben sind. Die Verpackungsmaterialien sind re- cyclebar. Bitte werfen Sie die Verpa- ckungen nicht in den Hausmüll, son- dern führen Sie diese einer Wieder- verwertung zu. Altgeräte enthalten wertvolle recyc- lingfähige Materialien, die einer Ver- wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Die Entnahme von Wasser aus öf- fentlichen Gewässern ist in einigen Ländern nicht erlaubt. Arbeiten mit Reinigungsmitteln dür- fen nur auf flüssigkeitsdichten Ar- beitsflächen mit Anschluss an die Schmutzwasserkanalisation durch- geführt werden. Reinigungsmittel nicht in Gewässer oder Erdreich ein- dringen lassen. Reinigungsarbeiten, bei denen ölhal- tiges Abwasser entsteht z. B. Moto- renwäsche, Unterbodenwäsche dür- fen nur an Waschplätzen mit Ölab- scheider durchgeführt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH Inhaltsverzeichnis Lieferumfang
• DE Bestimmungsgemäße Verwendung p. 5
• DE Umweltschutz p. 5
• DE Sicherheit p. 5
• DE Gerätebeschreibung p. 6
• DE Vor Inbetriebnahme p. 8
• DE Inbetriebnahme p. 9
• DE Betrieb p. 10
• DE Transport p. 10
• DE Lagerung p. 11
• DE Pflege und Wartung p. 12
• DE Hilfe bei Störungen p. 12
• DE Zubehör und Ersatzteile p. 12
• DE Garantie p. 13
• DE Technische Daten p. 13
• DE EG-Konformitätserklärung p. 14
• DE Lieferumfang Bestimmungsgemäße Verwendung Umweltschutz 5DE– 6 Gefahr Hinweis auf eine unmittelbar drohende Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 Warnung Hinweis auf eine möglicherweise gefährli- che Situation, die zu schweren Körperver- letzungen oder zum Tod führen kann. 몇 Vorsicht Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen führen kann. Achtung Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann. Hochdruckstrahl nicht auf Per- sonen, Tiere, aktive elektri- sche Ausrüstung oder auf das Gerät selbst richten. Gerät vor Frost schützen. Das Gerät darf nicht unmittelbar an das öffentlichen Trinkwasser- netz angeschlossen werden. Gefahr Netzstecker und Steckdose niemals mit feuchten Händen anfassen. Netzanschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Netzanschlussleitung un- verzüglich durch autorisierten Kunden- dienst/ Elektrofachkraft austauschen lassen. Gerät mit beschädigter Netzan- schlussleitung nicht in Betrieb nehmen. Alle stromführenden Teile im Arbeitsbe- reich müssen strahlwassergeschützt sein. Netzstecker und Kupplung einer Verlän- gerungsleitung müssen wasserdicht sein und dürfen nicht im Wasser liegen. Die Kupplung darf weiterhin nicht auf dem Boden liegen. Es wird empfohlen, Kabel- trommeln zu verwenden, die gewährleis- ten, dass die Steckdosen sich mindes- tens 60 mm über dem Boden befinden. Darauf achten, dass Netzanschluss- oder Verlängerungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die Netzleitungen vor Hitze, Öl und scharfen Kanten schützen. 몇 Warnung Das Gerät nur an Wechselstrom anschlie- ßen. Die Spannung muss mit dem Typen- schild des Gerätes übereinstimmen. Das Gerät darf nur an einen elektri- schen Anschluss angeschlossen wer- den, der von einem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde. Ungeeignete elektrische Verlängerungs- leitungen können gefährlich sein. Ver- wenden Sie im Freien nur dafür zugelas- sene und entsprechend gekennzeichne- te elektrische Verlängerungsleitungen mit ausreichendem Leitungsquerschnitt: p. 14

Verlängerungsleitung immer vollstän- dig von der Kabeltrommel abwickeln. Aus Sicherheitsgründen empfehlen wir grundsätzlich, das Gerät über einen Fehlerstromschutzschalter (max. 30 mA) zu betreiben. Gefahr Wichtige Komponenten, wie Hoch- druckschlauch, Handspritzpistole und Sicherheitseinrichtungen vor jedem Be- trieb auf Schäden prüfen. Beschädigte Komponenten unverzüglich austau- schen. Gerät mit beschädigten Kompo- nenten nicht in Betrieb nehmen. Den Hochdruckstrahl nicht auf andere oder sich selbst richten, um Kleidung oder Schuhwerk zu reinigen. Keine Gegenstände abspritzen, die ge- sundheitsgefährdende Stoffe (z.B. As- best) enthalten. Fahrzeugreifen/Reifenventile können durch den Hochdruckstrahl beschädigt werden und platzen. Erstes Anzeichen Sicherheit Bedeutung der Hinweise Symbole auf dem Gerät Elektrische Komponenten Sicherer Umgang 6 DE– 7 hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifen- ventile sind lebensgefährlich. Mindes- tens 30 cm Strahlabstand bei der Reini- gung einhalten! Verpackungsfolien von Kindern fernhal- ten, es besteht Erstickungsgefahr! 몇 Warnung Das Gerät darf nicht von Kindern oder nicht unterwiesenen Personen betrie- ben werden. Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geisti- gen Fähigkeiten oder mangels Erfahrun- gen und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu be- nutzen ist und haben die daraus resultie- renden Gefahren verstanden. Kinder dürfen mit dem Gerät nicht spie- len. Kinder beaufsichtigen, um sicherzustel- len, dass sie nicht mit dem Gerät spie- len. Der Benutzer hat das Gerät bestim- mungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksich- tigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten. Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Geräte- sicherheit. Nur vom Hersteller empfoh- lene Hochdruckschläuche, Armaturen und Kupplungen verwenden. Das Gerät nicht verwenden, wenn sich andere Personen in Reichweite befin- den, es sei denn, sie tragen Schutzklei- dung. Dieses Gerät wurde entwickelt für die Verwendung von Reinigungsmitteln, die vom Hersteller geliefert oder emp- fohlen werden. Die Verwendung von anderen Reinigungsmitteln oder Che- mikalien kann die Sicherheit des Gerä- tes beeinträchtigen. 몇 Vorsicht Bei längeren Arbeitspausen Gerät am Hauptschalter / Geräteschalter aus- schalten oder Netzstecker ziehen. Mindestens 30 cm Strahlabstand bei der Reinigung von lackierten Oberflä- chen einhalten, um Beschädigungen zu vermeiden. Das Gerät niemals unbeaufsichtigt las- sen, solange es in Betrieb ist. Das Gerät bei Temperaturen unter 0 °C nicht betreiben. Gefahr Keine brennbaren Flüssigkeiten ver- sprühen. Niemals lösungsmittelhaltige Flüssig- keiten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu zählen z.B. Benzin, Farbverdünner oder Heiz- öl. Der Sprühnebel ist hochentzündlich, explosiv und giftig. Kein Aceton, unver- dünnte Säuren und Lösungsmittel ver- wenden, da sie die am Gerät verwende- ten Materialien angreifen. Der Betrieb in explosionsgefährdeten Bereichen ist untersagt. Beim Einsatz des Gerätes in Gefahrbe- reichen (z.B. Tankstellen) sind die ent- sprechenden Sicherheitsvorschriften zu beachten. Zum Schutz vor zurückspritzendem Was- ser oder Schmutz geeignete Schutzklei- dung und Schutzbrille tragen. 몇 Vorsicht Vor allen Tätigkeiten mit oder am Gerät Standsicherheit herstellen, um Unfälle oder Beschädigungen durch Umfallen des Ge- räts zu vermeiden. Die Standsicherheit des Gerätes ist ge- währleistet, wenn es auf einer ebenen Fläche abgestellt wird. Sonstige Gefahren Persönliche Schutzausrüstung Standsicherheit 7DE– 8 몇 Vorsicht Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht ver- ändert oder umgangen werden. Der Geräteschalter verhindert den unbeab- sichtigten Betrieb des Gerätes. Die Verriegelung sperrt den Hebel der Handspritzpistole und verhindert den unbe- absichtigten Start des Gerätes. Das Überströmventil verhindert eine Über- schreitung des zulässigen Arbeitsdrucks. Wird der Hebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pum- pe wieder ein. In dieser Betriebsanleitung wird die maxi- male Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferum- fang (siehe Verpackung). Abbildungen siehe Ausklappseite! 1 Kupplung für Wasseranschluss 2 Aufbewahrung für Handspritzpistole 3 Wasseranschluss mit eingebautem Sieb 4 Geräteschalter „0/OFF“ / „I/ON“ 5 Hochdruckschlauch 6 Dosierregler für Reinigungsmittel 7 Aufbewahrung für Handspritzpistole 8 Hochdruck-Schlauchtrommel 9 Transportgriff 10 Handkurbel für Schlauchtrommel 11 Aufbewahrung Plug 'n' Clean Reini- gungsmittelflasche mit Anschluss für Reinigungsmittel 12 Aufbewahrung für Strahlrohr 13 Aufbewahrungshaken für Netzan- schlussleitung 14 Netzanschlussleitung mit Netzstecker 15 Plug 'n' Clean Reinigungsmittelflasche mit Verschlussdeckel 16 Transportrad 17 Handspritzpistole 18 Verriegelung Handspritzpistole 19 Taste zum Trennen des Hochdruck- schlauches von der Handspritzpistole 20 Strahlrohr mit Druckregulierung (Vario Power) Für die gängigsten Reinigungsaufgaben. Der Arbeitsdruck ist stufenlos zwischen „Min“ und „Max“ regelbar. In Stellung „Mix“ kann Reinigungsmittel zudosiert werden. Zum Verstellen des Arbeitsdrucks, Hebel der Handspritzpistole loslassen und Strahl- rohr auf gewünschte Stellung drehen. 21 Strahlrohr mit Dreckfräser Für hartnäckige Verschmutzungen

Optionales Zubehör 22 Waschbürste Zum Arbeiten mit Reinigungsmittel ge- eignet. 23 Rotierende Waschbürste Zum Arbeiten mit Reinigungsmittel ge- eignet. Besonders geeignet für die Autoreini- gung. 24 Schaumdüse mit Reinigungsmittelbe- hälter Reinigungsmittel wird aus dem Behälter angesaugt und es entsteht ein kraftvol- ler Reinigungsmittelschaum.

Nicht im Lieferumfang 25 Wasserzulaufschlauch Einen gewebeverstärkten Wasser- schlauch mit einer handelsüblichen Kupplung verwenden. Durchmesser mindestens 13 mm (1/2 Zoll); Länge mindestens 7,5 m. Sicherheitseinrichtungen Geräteschalter Verriegelung Handspritzpistole Überströmventil mit Druckschalter Gerätebeschreibung 8 DE– 9 Abbildungen siehe Ausklappseite! Dem Gerät lose beigelegte Teile vor Inbe- triebnahme montieren. Abbildung Räder in Aufnahme drücken. Räder mit beiliegendem Stopfen sichern. Ausrichtung des Stopfens beachten! Abbildung Unteren Halter in Aussparungen setzen und nach vorne schieben, er rastet hör- bar ein. Oberen Halter ansetzen und bis An- schlag nach unten drücken. Abbildung Aufbewahrungshaken eindrücken und in oberer Position einrasten. Benötigt werden die zwei mitgelieferten Schrauben und ein Kreuzschlitz-Schrau- bendreher PH 2. Abbildung Transportgriff in Führung einschieben und mit 2 Schrauben sichern. Benötigt werden die zwei mitgelieferten Schrauben und ein Kreuzschlitz-Schrau- bendreher PH 2. Abbildung Beide Reinigungsmittelschläuche auf Anschlüsse stecken. Dosierregler aufsetzen und mit zwei Schrauben befestigen. Hinweis: Bei der Montage unbedingt darauf achten dass sich die Laschen vom Dosierregler in den vorgesehenen Aussparungen am Gehäuse fixieren. Abbildung Das freie Ende des aufgewickelten Hochdrucksschlauches durch die Aus- sparungen am Dosierregler schieben. Schlauchtrommel in die Aufnahmen am Transportgriff ansetzen. Achse der Handkurbel in die Führungen stecken. Fixierplatte aufsetzen und mit 2 Schrau- ben sichern. Anschlussnippel vom kurzen Hoch- druckschlauch in die Messingaufnahme drücken, mit Klammer sichern. Hinweis: Auf richtige Ausrichtung des Anschlussnippels achten. Abbildung Hochdruckschlauch in Handspritzpisto- le stecken, bis dieser hörbar einrastet. Hinweis: Auf richtige Ausrichtung des Anschlussnippels achten. Sichere Verbindung durch Ziehen am Hochdruckschlauch prüfen. Achtung Verunreinigungen im Wasser können die Hochdruckpumpe und das Zubehör be- schädigen. Zum Schutz wird die Verwen- dung des KÄRCHER-Wasserfilters (Son- derzubehör, Bestellnummer 4.730-059) empfohlen. Anschlusswerte siehe Typenschild/Techni- sche Daten. Vorschriften des Wasserversorgungsunter- nehmens beachten. 몇 Warnung Gemäß gültigen Vorschriften darf das Ge- rät nie ohne Systemtrenner am Trinkwas- sernetz betrieben werden. Es ist ein geeig- neter Systemtrenner der Fa. KÄRCHER oder alternativ ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden. Wasser, das durch einen Systemtrenner ge- flossen ist, gilt nicht mehr als Trinkwasser. Vor Inbetriebnahme Zubehör montieren Räder montieren Aufbewahrung für Handspritzpistole montieren Aufbewahrungshaken für Netzanschlussleitung montieren Transportgriff montieren Dosierregler für Reinigungsmittel montieren Hochdruck-Schlauchtrommel befestigen Hochdruckschlauch mit Handspritzpistole verbinden Wasserversorgung Wasserversorgung aus Wasserleitung 9DE– 10 Achtung Systemtrenner immer an der Wasserver- sorgung, niemals direkt am Gerät anschlie- ßen. Abbildung Kupplung auf Wasseranschluss des Gerätes schrauben. Dieser Hochdruckreiniger ist mit dem KÄR- CHER-Saugschlauch mit Rückschlagventil (Sonderzubehör, Bestellnr. 4.440-238) zum Ansaugen von Oberflächenwasser z. B. aus Regentonnen oder Teichen geeignet (Maxi- male Ansaughöhe siehe technische Daten). Saugschlauch mit Wasser füllen. Saugschlauch auf Wasseranschluss des Gerätes schrauben und in Wasserquelle (zum Beispiel Regentonne) hängen. Achtung Trockenlauf von mehr als 2 Minuten führt zu Beschädigungen an der Hochdruck- pumpe. Baut das Gerät innerhalb von 2 Mi- nuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“ verfahren. Abbildung Hochdruckschlauch komplett von der Schlauchtrommel abwickeln. Dabei am Transportgriff gegenhalten. Hinweis: Befindet sich die Handkurbel in Sicherungsposition, diese vorher nach oben klappen. Wasserzulaufschlauch auf Kupplung am Wasseranschluss stecken. Hinweis: Der Zulaufschlauch ist nicht im Lieferumfang enthalten. Wasserzulaufschlauch an die Wasser- versorgung anschließen. Wasserhahn vollständig öffnen. Netzstecker in Steckdose stecken. Gerät einschalten „I/ON“. Hebel der Handspritzpistole entsperren. Hebel ziehen, das Gerät schaltet ein. Gerät laufen lassen (max. 2 Minuten), bis Wasser blasenfrei an der Hand- spritzpistole austritt. Hebel der Handspritzpistole loslassen. Hinweis: Wird der Hebel losgelassen, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten. Hebel der Handspritzpistole verriegeln. 몇 Gefahr Durch den austretenden Wasserstrahl an der Hochdruckdüse wirkt eine Rückstoß- kraft auf die Handspritzpistole. Für siche- ren Stand sorgen, Handspritzpistole und Strahlrohr gut festhalten. 몇 Gefahr Hochdruckstrahlen können bei unsachge- mäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden. Achtung Autoreifen, Lack oder empfindlichen Ober- flächen wie Holz nicht mit dem Dreckfräser reinigen, Gefahr der Beschädigung. Achtung Gefahr von Lackschäden Bei Arbeiten mit Waschbürste muss diese frei von Schmutz- oder sonstigen Partikeln sein. Abbildung Strahlrohr in Handspritzpistole einste- cken und durch 90° Drehung fixieren. Hebel der Handspritzpistole entsperren. Hebel ziehen, das Gerät schaltet ein. Gefahr Die Verwendung von falschen Reinigungs- mitteln oder Chemikalien kann die Sicher- heit des Gerätes beeinträchtigen. Verwenden Sie zur jeweiligen Reinigungs- aufgabe ausschließlich KÄRCHER Reini- gungs- und Pflegemittel, da diese speziell für die Verwendung mit Ihrem Gerät entwi- ckelt wurden. Die Verwendung von anderen Reinigungs- und Pflegemitteln kann zu schnellerem Verschleiß und dem Erlöschen der Garantieansprüche führen. Bitte infor- mieren Sie sich im Fachhandel oder fordern Sie direkt bei KÄRCHER Informationen an. Wasser aus offenen Behältern ansaugen Inbetriebnahme Betrieb Arbeiten mit Reinigungsmittel 10 DE– 11 Gefahr Die falsche Verwendung von Reinigungs- mitteln kann schwere Verletzungen oder Vergiftungen verursachen. Bei Verwendung von Reinigungsmitteln ist das Sicherheitsdatenblatt des Reinigungs- mittel-Herstellers zu beachten, insbeson- dere die Hinweise zur persönlichen Schut- zausrüstung. Hinweise zum Reinigungsmittel: Die ge- bräuchlichsten KÄRCHER Reinigungsmit- tel können für diese Geräte bereits ge- brauchsfertig in der Plug 'n' Clean Reini- gungsmittelflasche mit Verschlussdeckel gekauft werden. So entfällt das lästige Um- bzw. Einfüllen. Abbildung Deckel von der Plug 'n' Clean Reini- gungsmittelflasche abnehmen und die Flasche mit der Öffnung nach unten in den Anschluss für Reinigungsmittel drücken. Abbildung Ansaugmenge der Reinigungsmittellö- sung mit Dosierregler für Reinigungs- mittel einstellen. Strahlrohr mit Druckregulierung (Vario Power) verwenden. Strahlrohr auf Stellung „Mix“ drehen. Hinweis: Dadurch wird bei Betrieb die Reinigungsmittellösung dem Wasser- strahl zugemischt. Optional Reinigungsmittellösung in Reinigungs- mittelbehälter der Schaumdüse füllen (Dosierungsangabe auf Gebinde der Reinigungsmittel beachten). Reinigungsmittel sparsam auf die tro- ckene Oberfläche sprühen und einwir- ken (nicht trocknen) lassen. Gelösten Schmutz mit Hochdruckstrahl abspülen. Hebel der Handspritzpistole loslassen. Hebel der Handspritzpistole verriegeln. Handspritzpistole in Aufbewahrung für Handspritzpistole stecken. Bei längeren Arbeitspausen (über 5 Mi- nuten) zusätzlich das Gerät ausschal- ten „0/OFF“. 몇 Vorsicht Den Hochdruckschlauch nur von der Hand- spritzpistole oder dem Gerät trennen, wenn kein Druck im System vorhanden ist. Achtung Beim Trennen von Zulauf– oder Hochdruck- schlauch kann nach dem Betrieb warmes Wasser aus den Anschlüssen austreten. Plug 'n' Clean Reinigungsmittelflasche aus Aufnahme herausziehen und mit Deckel verschließen. Zur Aufbewah- rung um 180 ° gedreht in Aufnahme stellen. Hebel der Handspritzpistole loslassen. Gerät ausschalten „0/OFF“. Wasserhahn schließen. Hebel der Handspritzpistole drücken, um den noch vorhandenen Druck im System abzubauen. Hebel der Handspritzpistole verriegeln. Netzstecker aus der Steckdose ziehen. Gerät von der Wasserversorgung tren- nen. 몇 Vorsicht Um Unfälle oder Verletzungen zu vermei- den beim Transport das Gewicht des Gerä- tes beachten (siehe technische Daten). Gerät am Transportgriff ziehen. Vor liegendem Transport: Plug 'n' Clean Reinigungsmittelflasche aus Aufnahme herausziehen und mit Deckel verschlie- ßen. Gerät gegen Verrutschen und Kippen sichern. Empfohlene Reinigungsmethode Betrieb unterbrechen Betrieb beenden Transport Transport von Hand Transport in Fahrzeugen 11DE– 12 몇 Vorsicht Um Unfälle oder Verletzungen zu vermei- den bei der Auswahl des Lagerortes das Gewicht des Gerätes beachten (siehe tech- nische Daten). Vor längerer Lagerung, z.B. im Winter zu- sätzlich die Hinweise im Kapitel Pflege be- achten. Gerät auf einer ebenen Fläche abstel- len. Trenntaste an der Handspritzpistole drücken und Hochdruckschlauch von der Handspritzpistole trennen. Handspritzpistole in Aufbewahrung für Handspritzpistole stecken. Strahlrohr in die Aufbewahrung für Strahlrohr einrasten. Abbildung Hochdruckschlauch auf Schlauchtrom- mel aufwickeln: Kurbel der Schlauch- trommel ausklappen, im Uhrzeigersinn drehen und Kurbel wieder einklappen. Netzanschlussleitung und restliches Zubehör am Gerät verstauen. Achtung Nicht vollständig entleerte Geräte und Zu- behör können von Frost zerstört werden. Gerät und Zubehör vollständig entleeren und vor Frost schützen. Um Schäden zu vermeiden: Gerät von der Wasserversorgung tren- nen. Strahlrohr von der Handspritzpistole trennen. Gerät einschalten (1/ON) und Hebel der Handspritzpistole drücken bis kein Wasser mehr austritt (ca. 1 min). Gerät ausschalten. Gerät mit komplettem Zubehör in einem frostsicheren Raum aufbewahren. Gefahr Gefahr eines Stromschlags. Vor allen Pfle- ge– und Wartungsarbeiten das Gerät aus- schalten und den Netzstecker ziehen. Vor längerer Lagerung, z. B. im Winter: Abbildung Sieb im Wasseranschluss mit einer Flachzange herausziehen und unter fließendem Wasser reinigen. Das Gerät ist wartungsfrei. Gefahr Gefahr eines Stromschlags. Vor allen Pfle- ge– und Wartungsarbeiten das Gerät aus- schalten und den Netzstecker ziehen. Reparaturarbeiten und Arbeiten an elektri- schen Bauteilen dürfen nur vom autorisier- ten Kundendienst durchgeführt werden. Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben. Im Zweifelsfall wenden Sie sich bitte an den autorisierten Kundendienst. Hebel der Handspritzpistole ziehen, das Gerät schaltet ein. Prüfen ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt. Netzanschlussleitung auf Beschädi- gung prüfen. Spannungsabfall wegen schwachem Stromnetz oder bei Verwendung eines Ver- längerungskabels. Beim Einschalten zuerst den Hebel der Handspritzpistole ziehen, dann den Ge- räteschalter auf „I/ON“ stellen. Lagerung Gerät aufbewahren Frostschutz Pflege und Wartung Pflege Wartung Hilfe bei Störungen Gerät läuft nicht Gerät läuft nicht an, Motor brummt 12 DE– 13 Einstellung am Strahlrohr prüfen. Wasserversorgung auf ausreichende Fördermenge überprüfen. Sieb im Wasseranschluss mit einer Flachzange herausziehen und unter fließendem Wasser reinigen. Gerät vor dem Betrieb entlüften. Ohne angeschlossenes Strahlrohr das Gerät einschalten und laufen lassen (max. 2 Minuten), bis Wasser blasenfrei an der Pistole austritt. Gerät ausschal- ten und Strahlrohr wieder anschließen. Hochdruckdüse reinigen: Verschmut- zungen aus der Düsenbohrung mit ei- ner Nadel entfernen und von vorne mit Wasser ausspülen. Wasserzulaufmenge überprüfen. Eine geringe Undichtheit des Gerätes ist technisch bedingt. Bei starker Un- dichtheit den autorisierten Kunden- dienst beauftragen. Strahlrohr mit Druckregulierung (Vario Power) verwenden. Strahlrohr auf Stellung „Mix“ drehen. Einstellung am Dosierregler für Reini- gungsmittel überprüfen. Prüfen ob Plug 'n' Clean Reinigungsmit- telflasche mit der Öffnung nach unten im Anschluss für Reinigungsmittel sitzt. Sonderzubehör erweitert die Nutzungs- möglichkeiten Ihres Gerätes. Nähere Infor- mationen dazu erhalten Sie bei Ihrem KÄR- CHER-Händler. Verwenden Sie ausschließlich Original KÄRCHER Ersatzteile. Eine Ersatzteilüber- sicht finden Sie am Ende dieser Betriebs- anleitung. In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. Adressen finden Sie unter: www.kaercher.com/dealersearch Gerät kommt nicht auf Druck Starke Druckschwankungen Gerät undicht Reinigungsmittel wird nicht angesaugt Zubehör und Ersatzteile Sonderzubehör Ersatzteile Garantie 13DE– 14 Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Technische Daten Elektrischer Anschluss Spannung 230 1~50

Anschlussleistung 1,8 kW Schutzgrad IP X5 Schutzklasse I Netzabsicherung (träge) 10 A Wasseranschluss Zulaufdruck (max.) 0,8 MPa Zulauftemperatur (max.) 40 °C Zulaufmenge (min.) 9 l/min Max. Ansaughöhe 0,5 m Leistungsdaten Arbeitsdruck 11 MPa Max. zulässiger Druck 13 MPa Fördermenge, Wasser 6,3 l/min Fördermenge maximal 7,0 l/min Fördermenge, Reinigungsmittel 0-0,3 l/min Rückstoßkraft der Handspritzpistole 16 N Maße und Gewichte Länge 349 mm Breite 426 mm Höhe 878 mm Gewicht, betriebsbereit mit Zubehör 15,3 kg Ermittelte Werte gemäß EN 60335-2-79 Hand-Arm Vibrationswert Unsicherheit K <2,5 0,3 m/s

dB(A) dB(A) Schallleistungspegel L
