BEDIENUNGSANLEITUNG ZX530 GIGASET

2. Allgemeine Beschreibungen. . . . . . . . . . . . . . . . . . . . . . . . . 7

3. Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.1 Kurzübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.4 Au aden des eingebauten Akkus. . . . . . . . . . . . . . . . . . . 8

4. Funktionsübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

5. Technische gegevens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

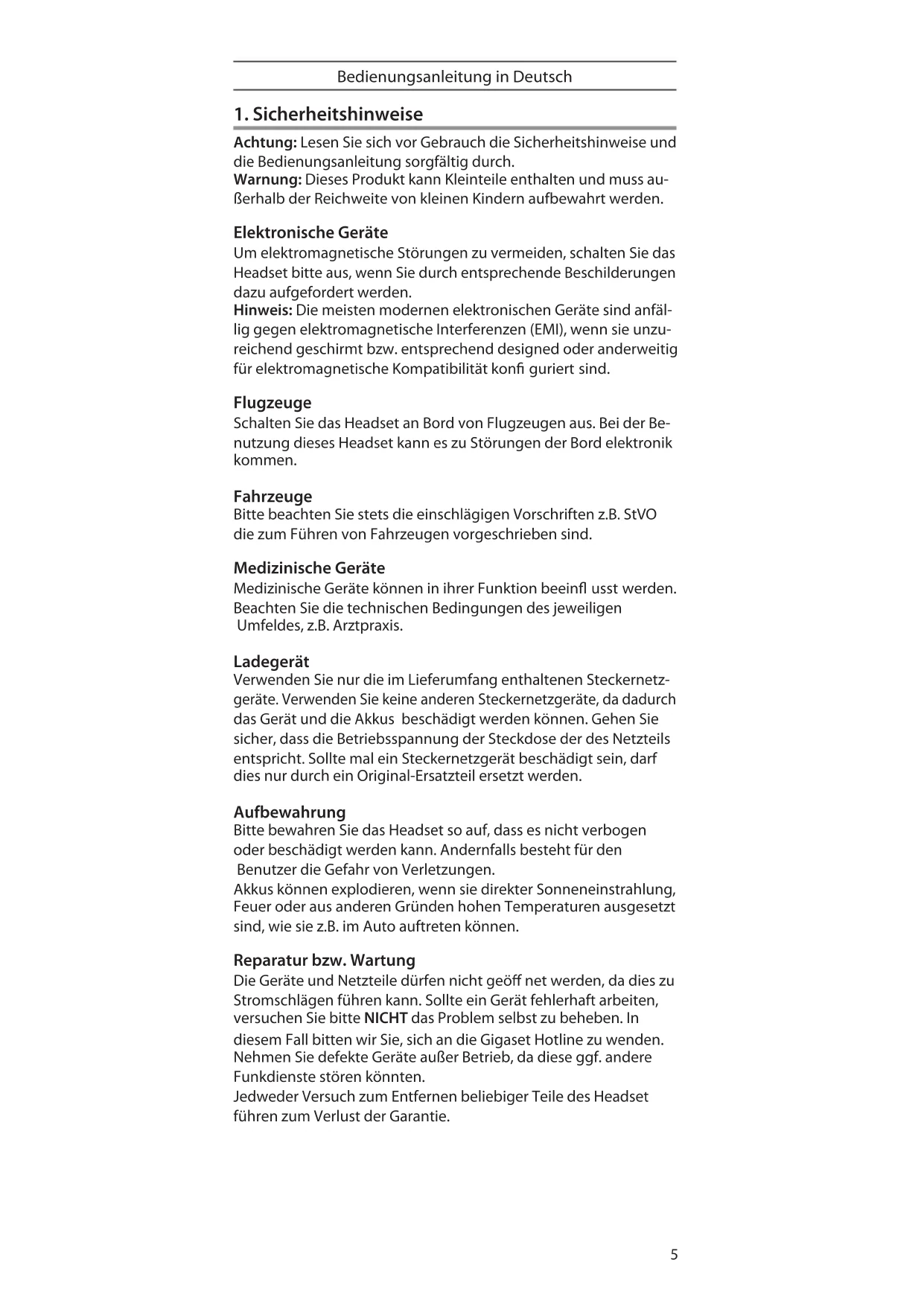

1. Sicherheitshinweise

Achtung: Lesen Sie sich vor Gebrauch die Sicherheitshinweise und die Bedienungsanleitung sorgfältig durch. Warnung: Dieses Produkt kann Kleinteile enthalten und muss au- ßerhalb der Reichweite von kleinen Kindern aufbewahrt werden. Elektronische Geräte Um elektromagnetische Störungen zu vermeiden, schalten Sie das Headset bitte aus, wenn Sie durch entsprechende Beschilderungen dazu aufgefordert werden. Hinweis: Die meisten modernen elektronischen Geräte sind anfäl- lig gegen elektromagnetische Interferenzen (EMI), wenn sie unzu- reichend geschirmt bzw. entsprechend designed oder anderweitig für elektromagnetische Kompatibilität kon guriert sind. Flugzeuge Schalten Sie das Headset an Bord von Flugzeugen aus. Bei der Be- nutzung dieses Headset kann es zu Störungen der Bord elektronik kommen. Fahrzeuge Bitte beachten Sie stets die einschlägigen Vorschriften z.B. StVO die zum Führen von Fahrzeugen vorgeschrieben sind. Medizinische Geräte Medizinische Geräte können in ihrer Funktion beein usst werden. Beachten Sie die technischen Bedingungen des jeweiligen Umfeldes, z.B. Arztpraxis. Ladegerät Verwenden Sie nur die im Lieferumfang enthaltenen Steckernetz- geräte. Verwenden Sie keine anderen Steckernetzgeräte, da dadurch das Gerät und die Akkus beschädigt werden können. Gehen Sie sicher, dass die Betriebsspannung der Steckdose der des Netzteils entspricht. Sollte mal ein Steckernetzgerät beschädigt sein, darf dies nur durch ein Original-Ersatzteil ersetzt werden. Aufbewahrung Bitte bewahren Sie das Headset so auf, dass es nicht verbogen oder beschädigt werden kann. Andernfalls besteht für den Benutzer die Gefahr von Verletzungen. Akkus können explodieren, wenn sie direkter Sonneneinstrahlung, Feuer oder aus anderen Gründen hohen Temperaturen ausgesetzt sind, wie sie z.B. im Auto auftreten können. Reparatur bzw. Wartung Die Geräte und Netzteile dürfen nicht geö net werden, da dies zu Stromschlägen führen kann. Sollte ein Gerät fehlerhaft arbeiten, versuchen Sie bitte NICHT das Problem selbst zu beheben. In diesem Fall bitten wir Sie, sich an die Gigaset Hotline zu wenden. Nehmen Sie defekte Geräte außer Betrieb, da diese ggf. andere Funkdienste stören könnten. Jedweder Versuch zum Entfernen beliebiger Teile des Headset führen zum Verlust der Garantie. BDA_A31008-N1162-R101-1-X119_ZX530-S.indd 5 11.12.13 09:536

1. Sicherheitshinweise

Headsets können Töne mit hoher Lautstärke und Frequenzen ausgeben. Wird das Gehör derartigen Tönen ausgesetzt, kann dies zu permanenten Hörverlusten führen. Die Lautstärke ist ggf. abhängig von den Bedingungen, unter denen Sie das Gerät ver- wenden. Bitte machen Sie sich vor Verwendung des Headsets mit den nachfolgenden Sicherheitsvorkehrungen vertraut. Führen Sie vor der Verwendung dieses Erzeugnisses folgende Schritte aus: X Stellen Sie die Lautstärke auf Minimum, bevor Sie das Headset aufsetzen. X Setzen Sie das Headset auf und stellen Sie eine für Sie ange- nehme Lautstärke ein. Während der Verwendung dieses Erzeugnisses: Stellen Sie stets die Lautstärke so niedrig wie möglich ein und vermeiden Sie die Verwendung des Headset in lärmbelasteter Umgebung, in der Sie geneigt sein könnten, die Lautstärke hoch zu regeln.

Bluetooth-Headset Ohrbügel Ohrhörer mit USB-Anschlusskabel (Micro-B USB) USB-Ladekabel (USB A -> Micro-B USB) Lade-Netzteil mit USB A-Buchse BDA_A31008-N1162-R101-1-X119_ZX530-S.indd 6 11.12.13 09:537

2. Allgemeine Beschreibungen

Das Gigaset ZX530 ist ein Bluetooth-fähiges, drahtloses Handsfree- Headset für die Benutzung in Verbindung mit Gigaset-Telefonen, Mobiltelefonen sowie anderen Mobilgeräten, die über das Head- set- oder das Handsfree- Bluetooth-Pro l verfügen.

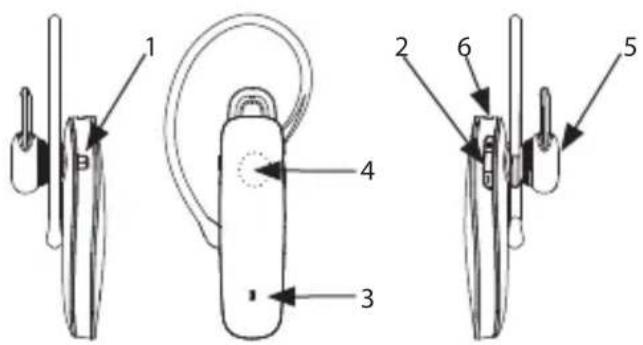

1 Ein-/Ausschalter 4 Multifunktionstaste 2 Lautstärke +/- und Audiotitel +/- 5 Ohrhörer 3 Status-LED (rot/blau) 6 Micro-B USB-Ladebuchse/ Kopfhöreranschluss Power „On“ (Ein) Power „O “ (Aus) ON OFF ON OFF

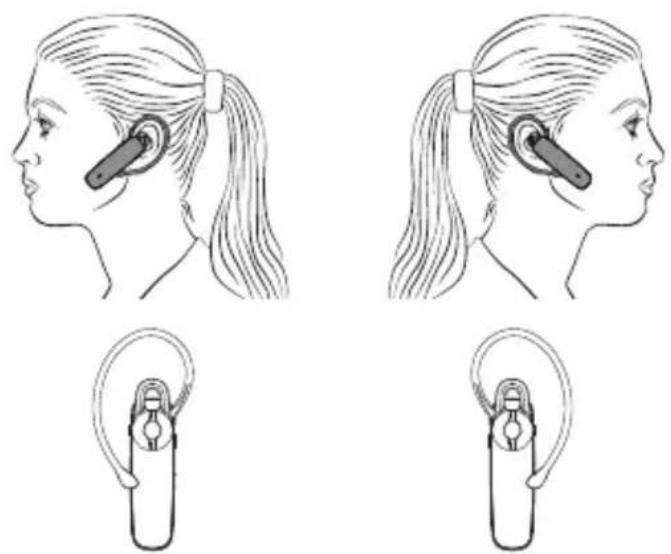

3.2 Anpassen des Headset

Das leichte und bequem zu tragende Gigaset ZX530 ist für beide Ohren geeignet. Bitte passen Sie das Headset wie in den folgen- den Abbildungen gezeigt an. Tragen am linken Ohr Tragen am rechten Ohr BDA_A31008-N1162-R101-1-X119_ZX530-S.indd 7 11.12.13 09:538

Zustand desHeadsets LED-Farbe Status Aus Rot Blinkt 3x Ein Blau Blinkt 3x Registrier- Modus Rot-Blau Abwechselndes blinken Registrierung Blau Blinkt 5x Standby- Modus Blau Blinkt alle 7 Sekunden 1x Klingeln Blau Blinkt alle 7 Sekunden 3x Aktives Gespräch Blau Blinkt alle 7 Sekunden 1x Ladend Rot Leuchtet permanent Laden abgeschlossen Blau Leuchtet permanent

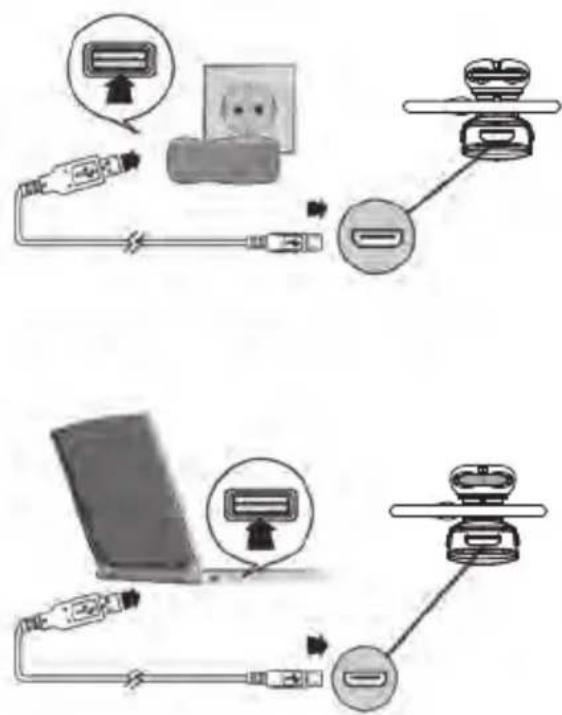

3.4 Au aden des eingebauten Akkus

Das Gigaset ZX530 verfügt über einen eingebauten Akku, der vor Benutzung des Headsets vollständig geladen werden muss. Das Laden dauert etwa 2 Stunden. Sie können das Headset entweder über das Netz-Ladegerät oder über einen USB-Anschluss, z.B. Ihres PC, laden. Hinweis: X Achten Sie darauf, dass der USB-Stecker richtig positioniertist und wenden Sie keine Gewalt an. Nutzen Sie das USB-Symbolauf dem Stecker und die obenstehenden Abbildungen als Referenz. Das Headset muss zum Laden ausgeschaltet sein, stellen Sie den Schiebeschalter auf die Position OFF (unten) um mit dem Ladevorgang zu starten. X Während des Ladevorgangs ist das Headset außer Betrieb. BDA_A31008-N1162-R101-1-X119_ZX530-S.indd 8 11.12.13 09:539

4. Funktionsübersicht

Kurz drücken Weniger als 1 Sekunde drücken Lang drücken Länger als 1,5 Sekunden drücken Gedrückt halten Länger als 4,5 Sekunden drücken Multifunktionstaste Multifunktionstaste (MFT) Taste (+) Lautstärke-Taste lauter/Vorheriger Titel Taste (-) Lautstärke-Taste leiser/Nächster Titel Telefonbetrieb: Registrieren des Headsets an einem Telefon über Bluetooth Bevor Sie mit Ihrem Headset telefonieren können, müssen Sie es mit Ihrem Telefon verbinden. Das Registrieren stellt eine gesicher- te Verbindung zwischen Ihrem Telefon und der eindeutigen Ken- nung Ihres Headsets her. Dieser Vorgang ist nur einmal notwendig. 1 Um das Headset in den Registrier-Modus zu schalten, schieben Sie den Schalter (1) auf die Position ON. Die LED beginnt rot/ blau zu blinken. 2 Suchen Sie über das Bluetooth-Menü Ihres Telefons nach Head- sets. Einzelheiten dazu nden Sie in der Bedienungsanleitung für Ihr Telefon. 3 Nach Abschluss der Suche wird eine Liste der gefundenen Geräte angezeigt. 4 Wählen Sie den Eintrag ZX530 und geben Sie die PIN ein (0000), wenn Sie dazu aufgefordert werden. Wenn das Registrieren erfolgreich war, wechselt die LED-Anzeige (rot/blau) den Status und blinkt blau. Hinweis: Sie können Ihr Headset mit bis zu acht Bluetooth-Geräten verbinden. Wenn Sie ein neuntes Gerät anschließen, wird die älteste Registrierung gelöscht. Sie können das Headset mit 2 Telefonen zur gleichen Zeit benutzen. 1 Registrieren Sie das Headset an dem ersten Telefon wie oben beschrieben, dann schalten Sie das Headset und die Bluetooth- Verbindung des Telefons aus. 2 Schalten Sie das Headset wieder ein und registrieren es am zweiten Telefon. 3 Schalten Sie die Bluetooth-Funktion des ersten Telefons wieder ein. Wählen Sie das Headset aus dem Bluetooth-Verbindungs- menü aus und verbinden es wieder. 4 Das Headset sollte sich nun mit beiden Telefonen verbinden. BDA_A31008-N1162-R101-1-X119_ZX530-S.indd 9 11.12.13 09:5310 Nutzen des zweiten Kopfhörers zum Stereo hören Wenn Sie die Stereofunktion ihres Headsets nutzen möchten, müssen Sie lediglich den zweiten Ohrhörer mit der USB-Buchse ihres Headsets verbinden. Bitte beachten Sie, dass es nicht gestattet ist, die Stereofunktion als Teilnehmer des ö entlichen Straßenverkehrs zu nutzen. Einen weiteren Anruf (anklopfen) während eines Gespräches annehmen Drücken Sie 2x die Multifunktionstaste, um das zweite Gespräch anzunehmen. Die Verbindung des ersten Gespräches bleibt bestehen. Drücken Sie die Multifunktionstaste 2x, um zwischen den Gesprächen zu wechseln. Das aktuelle Gespräch beenden Sie durch ein kurzes Drücken der Multifunktionstaste. Die andere Verbindung bleibt bestehen oder kann durch ein weiteres kurzes Drücken beendet werden. Telefonfunktionen im Überblick Headset- Funktion Headset- Status Taste Audio-Rück- meldung Einschalten Aus Schalter auf Position „On“ „Power On“ Ausschalten Ein Schalter auf Position „O “ „Power O “ Registrieren Aus „Pairing“ Registriert Ein „Paired“ Keine Verbindung „Your device is disconnected“ Eingehen- den Anruf annehmen Ankommen- der Ruf Multifunktions- taste kurz drücken Ankom- menden Ruf abweisen Ankommen- der Ruf Multifunktions- taste lange drücken Eingehenden Anruf während eines Gespräches annehmen Aktiver Anruf/ Anklopfen Multifunktions- taste lange drücken Wechseln zwischen aktivem und passivem Anruf Aktiver Anruf/ Passiver Anruf Multifunktions- taste lange drücken Gespräch beenden Aktiver Anruf Multifunktions- taste kurz drücken Wahlwieder- holung der letzten Rufnummer Standby Multifunktions- taste 2mal kurz drücken „Last number redial“ BDA_A31008-N1162-R101-1-X119_ZX530-S.indd 10 11.12.13 09:5311 Headset- Funktion Headset- Status Taste Audio-Rück- meldung Musik Wieder gabe/ Pause Musik spielt Multifunktions- taste kurz drücken Lautstärke lauter Musik spielt/ aktives Gespräch Taste + kurz drücken Laustärke leiser Musik spielt/ aktives Gespräch Taste – kurz drücken Vorheriger Titel Musik spielt Taste + lang drücken Nächster Titel Musik spielt Taste – lang drücken Niedriger Ladezustand „Battery low“

Akkutyp /Kapazität /Maße Li-Polymer/50mAh/4×9×23 mm Externes Netzteil Eingang: 100-240 V/AC Ausgang: 5V · 300mA DC Ladezeit 2 Stunden Ladesspannung 5V Ladestrom 300 +/- 50 mA Sprechzeit bis zu 5 Stunden Standby-Zeit bis zu 120 Stunden Reichweite ~10 m Frequenz 2,402 - 2,480 GHz Gewicht 7 Gramm Maße 61×14×8 mm Bluetooth V4.0 + EDR/Pro le: HSP/HFP/A2DP/AVRCP Umgebungsbedingungen im Betrieb 0°C bis +50°C BDA_A31008-N1162-R101-1-X119_ZX530-S.indd 11 11.12.13 09:53 Je nach verwendetem Telefon werden eventuell nicht alle beschriebenen Funktionen unterstützt.12

Sie haben Fragen? Als Gigaset-Kunde pro tieren Sie von unserem umfangreichen Service-Angebot. Schnelle Hilfe erhalten Sie in dieser Bedienungsanleitung und auf den Service-Seiten in unserem Gigaset-Online-Portal. Registrieren Sie bitte Ihr Gigaset-Produkt direkt nach dem Kauf. So können wir Ihnen bei Fragen oder beim Einlösen von Garantie- leistungen umso schneller weiterhelfen. In Ihrem Passwortge- schützten persönlichen Bereich können Sie persönliche Daten ver- walten und mit unserem Kundenservice per E-Mail in Kontakt treten. Für weiterführende Fragen oder eine persönliche Beratung sind unsere Mitarbeiter telefonisch für Sie erreichbar: Deutschland www.gigaset.com/service Beratung bei Fragen zu Installation, Bedienung und Einstellung durch technische Experten: Premium Hotline: 09001 745 822 (1,24 € pro Minute für Anrufe aus dem Festnetz der Deutschen Telekom. Die Preise für Anrufe aus den deutschen Mobilfunknet- zen können hiervon abweichen.) Für Reparatur, Garantie- oder Gewährleistungsansprüchen: Service Hotline: 01805 333 222 (0,14 € pro Minute aus dem deutschen Festnetz. Anrufe aus den deutschen Mobilfunknetzen kosten höchstens 0,42 € pro Minute.) Österreich www.gigaset.com/service Beratung bei Fragen zu Installation, Bedienung und Einstellung durch technische Experten: Premium Hotline: 0900 400 651 (1,35 €pro Minute) Für Reparatur, Garantie- oder Gewährleistungsansprüchen: Service Hotline: +43 1 311 3046 (österreichweit zum Ortstarif ) Schweiz www.gigaset.com/service Für Reparatur, Garantie- oder Gewährleistungsansprüchen: Service Hotline: 0848 212 000 (SFr 0,08/Min aus dem Schweizer Festnetz. Für Anrufe aus den Mobilfunknetzen können abweichende Preise gelten) Wir weisen darauf hin, dass ein Gigaset-Produkt, sofern es nicht von einem autorisierten Händler im Inland verkauft wird, mögli- cherweise auch nicht vollständig kompatibel mit dem nationalen Standard ist. Wenn das Gerät oder das Zubehör nicht gemäß diesem Hinweis, den Hinweisen der Bedienungsanleitung oder dem Produkt selbst genutzt wird, kann sich dies auf den Gewährleistungs- oder Garan- tieanspruch (Reparatur oder Austausch des Produkts) auswirken. Um von dem Gewährleistungsrecht/dem Garantieanspruch Ge- brauch machen zu können, wird der Käufer des Produkts gebeten, den Kaufbeleg beizubringen, der das Kaufdatum und das gekaufte Produkt ausweist. BDA_A31008-N1162-R101-1-X119_ZX530-S.indd 12 11.12.13 09:5313

Dem Verbraucher (Kunden) wird unbeschadet seiner Mängel- ansprüche gegenüber dem Verkäufer eine Haltbarkeitsgarantie zuden nachstehenden Bedingungen eingeräumt: X Neugeräte und deren Komponenten, die aufgrund von Fabrika- tions- und/oder Materialfehlern innerhalb von 24 Monaten ab Kauf einen Defekt aufweisen, werden von Gigaset Communi- cations nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät kostenlos ausgetauscht oder repariert. Für Verschleißteile (z. B. Akkus, Tastaturen, Gehäuse) gilt diese Haltbarkeitsgarantie für sechs Monate ab Kauf. X Diese Garantie gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung und/oder Nichtbeachtung der Handbücher beruht. X Diese Garantie erstreckt sich nicht auf vom Vertragshändler oder vom Kunden selbst erbrachte Leistungen (z.B. Installation, Kon guration, Softwaredownloads). Handbücher und ggf. auf einem separaten Datenträger mitgelieferte Software sind eben- falls von der Garantie ausgeschlossen. X Als Garantienachweis gilt der Kaufbeleg mit Kaufdatum. Garan- tieansprüche sind innerhalb von zwei Monaten nach Kenntnis des Garantiefalles geltend zu machen. X Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an Gigaset Communications zurückgeliefert werden, gehen in das Eigentum von Gigaset Communications über. X Diese Garantie gilt für in der Europäischen Union erworbene Neugeräte. Garantiegeberin für in Deutschland gekaufte Geräte ist die Gigaset Communications GmbH, Frankenstr. 2a, 46395 Bocholt. Garantiegeberin für in Österreich gekaufte Geräte ist die Gigaset Communications Austria GmbH, Businesspark Marxi- mum Objekt 2 / 3.Stock, Modecenterstraße 17, 1110 Wien. Garantiegeberin für in der Schweiz gekaufte Geräte ist die Gigaset Communications Schweiz GmbH, Bielstrasse 20, 4500 Solothurn. X Weitergehende oder andere Ansprüche aus dieser Hersteller- garantie sind ausgeschlossen. Gigaset Communications haftet nicht für Betriebsunterbrechung, entgangenen Gewinn und den Verlust von Daten, zusätzlicher vom Kunden aufgespielter Soft- ware oder sonstiger Informationen. Die Sicherung derselben obliegt dem Kunden. Der Haftungsausschluss gilt nicht, soweit zwingend gehaftet wird, z. B. nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes, der groben Fahrlässigkeit, wegen der Verletzung des Lebens, des Körpers oder der Gesundheitoder wegen der Verletzung wesentlicher Vertragsp ichten. Der Schadens- ersatzanspruch für die Verletzung wesentlicher Vertragsp ichten ist jedoch auf den vertragstypischen, vorhersehbaren Schaden begrenzt, soweit nicht Vorsatz oder grobe Fahrlässigkeit vorliegt oder wegen der Verletzung des Lebens, des Körpers oder der Gesundheit oder nach dem Produkthaftungsgesetz gehaftet wird. X Durch eine erbrachte Garantieleistung verlängert sich der Garantiezeitraum nicht. X Soweit kein Garantiefall vorliegt, behält sich Gigaset Commu- nications vor, dem Kunden den Austausch oder die Reparatur in Rechnung zu stellen. Gigaset Communications wird den Kunden hierüber vorab informieren. X Eine Änderung der Beweislastregeln zum Nachteil des Kunden ist mit den vorstehenden Regelungen nicht verbunden. Zur Einlösung dieser Garantie wenden Sie sich bitte an Gigaset Communications. Die Rufnummer entnehmen Sie bitte der Bedienungsanleitung BDA_A31008-N1162-R101-1-X119_ZX530-S.indd 13 11.12.13 09:5314

Unser Umweltleitbild Wir als Gigaset Communications GmbH tragen gesellschaftliche Verantwortung und engagieren uns für eine bessere Welt. In allen Bereichen unserer Arbeit – von der Produkt- und Prozessplanung über die Produktion und den Vertrieb bis hin zur Entsorgung – legen wir größten Wert darauf, unsere ökologische Verantwortung wahrzunehmen. Informieren Sie sich auch im Internet unter www.gigaset.com über umweltfreundliche Produkte und Verfahren. Umweltmanagementsystem Gigaset Communications GmbH ist nach den internationalen Normen ISO 14001 und ISO 9001 zerti ziert. ISO 14001 (Umwelt): zerti ziert seit September 2007 durch TüV SÜD Management Service GmbH. ISO 9001 (Qualität): zerti ziert seit 17.02.1994 durch TüV Süd Management Service GmbH. Entsorgung Akkus gehören nicht in den Hausmüll. Beachten Sie hierzu die örtlichen Abfallbeseitigungsbestimmungen, die Sie bei Ihrer Kommune erfragen können. Entsorgen Sie diese in den beim Fachhandel aufgestellten grünen Boxen des „Gemeinsame Rück- nahmesystem Batterien“. Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen Hausmüll über dafür staatlich vorgesehene Stellen zu entsorgen. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. Die sachgemäße Entsorgung und getrennte Sammlung von Altgeräten dienen der Vorbeugung von potenziel- len Umwelt- und Gesundheitsschäden. Sie sind eine Vorausset- zung für die Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte. Ausführlichere Informationen zur Entsorgung Ihrer Altgeräte er- halten Sie bei Ihrer Kommune oder Ihrem Müllentsorgungsdienst.

Dieses Gerät ist für den Betrieb innerhalb des Europäischen Wirt- schaftsraums und der Schweiz vorgesehen, in anderen Ländern jeweils abhängig von nationaler Zulassung. Länderspezi sche Besonderheiten sind berücksichtigt. Hiermit erklärt die Gigaset Communications GmbH, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EC entspricht. Eine Kopie der Konformitätserklärung nach 1999/5/EC nden Sie über folgende Internetadresse: www.gigaset.com/docs.

Wischen Sie das Gerät mit einem feuchten Tuch oder einem Anti- statiktuch ab. Benutzen Sie keine Lösungs- oder Reinigungsmittel und kein Micro faser tuch. Verwenden Sie nie ein trockenes Tuch. Es besteht die Gefahr der statischen Au adung. BDA_A31008-N1162-R101-1-X119_ZX530-S.indd 14 11.12.13 09:5315 Operating Instructions in English

5. Technische gegevens
