| Produkttyp | Centerlautsprecher |
| Marke | Q-ACOUSTICS |
| Modell | 2000Ci |
| Kategorie | Passivlautsprecher |
| Konfiguration | 2-Wege, Bassreflex |
| Tieftöner | 2 x 100 mm |
| Hochtöner | 1 x 25 mm |
| Frequenzgang | 75 Hz - 22 kHz (±3 dB) |
| Nennimpedanz | 6 Ω |
| Mindestimpedanz | 4 Ω |
| Empfindlichkeit | 89 dB (2.83 V @ 1 m) |
| Empfohlene Verstärkerleistung | 25 - 100 W |
| Trennfrequenz | 2,7 kHz |
| Innenvolumen | 7,58 Liter |
| Abmessungen (H x B x T) | 160 x 430 x 203 mm |
| Gewicht | 6 kg |
| Anschlussterminaltyp | Standard (Einfachverkabelung) |
| Wandmontage | Möglich (optionale Halterung) |
| Empfohlene Verwendung | Centerlautsprecher für Heimkino |
| Pflege | Trockenes, leicht feuchtes Tuch, keine Lösungsmittel |
| Sicherheit | Nicht Feuchtigkeit oder Wärmequellen aussetzen |
Häufig gestellte Fragen - 2000Ci Q-ACOUSTICS
Benutzerfragen zu 2000Ci Q-ACOUSTICS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch 2000Ci - Q-ACOUSTICS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 2000Ci von der Marke Q-ACOUSTICS.
BEDIENUNGSANLEITUNG 2000Ci Q-ACOUSTICS
Benutzeranleitung und technische Daten
Wichtige Informationen -itte sorgfältig lesen
Dieses Symbol weist daraufhin, dass die dem Gerät beigefügte Dokumentation wichtige Bedienungs- und Wartungsanleitungen enthalt.
Dieses Symbol weist darauf aufhin, dass in thisem Gerät gefährliche Spannungen auftreten, die zu Stromschlagen führen können.
Lesen Sie these Anweisungen sorgfält durch. Bewahren Sie diese Anweisungen auf.
Beachten Sie alle Warnhinweise.
Befolgen Sie alle Anweisungen
Benutzen Sie das Gerät nicht in Wassernähe.
Reinigen Sie das Gerät nur mit einem trockenen Tuch.
Verstellen Sie keine Belüftungsöffnungen.
Nach Anweisungen des Herstellers installieren.
Nicht in der Nähe von Wärmequellen wie Radiatoren,
Heizkorpm, Ofen oder andere Geranten, die Hitze austrahlen (Versteller usw.), installmenten.
Beachten Sie stets den Sicherheitszweck von gepolten Steckern oder Schutzkontaktsteckern. Ein gepolter Stecker verfügt über zwei flache Steckerstiffe (Blätter), von denen einer breiter ist als der andere. Ein Schukostercker hat zwei Steckerstiffe und einen dritten
Erdungsstift. Das breitere Steckerblatt oder der dritte Erdungsstift dienen ihrer Sicherheit. Falls der mitgelieferte Stecker nicht in ihre Steckdose passst, lessen Sie die veraltete Steckdoseitte von einem Elektriker austauschen.
Achten Sie darauf, dass nicht auf die Elektrokabel getreten wird und dass sie nicht geklemmt werden, insbesondere an Steckern, Steckdosen und Austrittspunkten aus dem Gerät.
Verwenden Sie nur Zusammenkomponenten/Zubehörteile, die vom Hersteller genehmigt sind.
Benutzen Sie die Anlage nur mit einem vom Hersteller spezifizierten oder mit der Anlage gelieferten.
Wagen, Ständer, Stativ, Halterung oder Tisch.
Wenn ein Wagen benutzt wird, ist die Kombination Wagen/Gerät vorsichtig zu bewegen, um Verletzungen durch das
Umkippen des Wagens zu vermeiden. Kundendienstverte Bei Gewitter oder wenn Sie die Anlage für längerere Zeit nicht benutzten, den Gerästeckerittehereausziehen.DrAlle Reparatur- und Kundendienstarbeiten sind von qualifiziertem Fachpersonal auszuführen. These Arbeiten sind dann erforderlich, wenn das Gerat in irgendener Weise beschadigt wurde, z.B. am Netzkabel oder Stecker, wenn Flüssigkeit auf das Gerat verschüttet wurde oder Gegenstände in das Gerat gefallen sind, wenn das Gerat Regen oder Feuchtigkeit ausgesetzt war, nicht normal betrieben werden kann oder heruntergefallen ist.
Warning: Um Feuergefahr oder die Gefahr eines elektrischen Schlages zu vermeiden, dürfen Sie das Gerät weder Regen noch Feuchigkeit aussetzen. Das Gerät ist von spirtzenden oder tropfenden Flüssigkeiten fernzuhalten, und mit Flüssigkeit gefüllte Gegenstände wie Blumenvasen dürfen nicht darauf abgestellt werden. Brennende Kerzen und offene Feuerquellen dürfen nicht auf dem Gerät abgestellt werden.
Warning: Der Netzschalter für den Subwoofer wird verwendet, um das Gerät vom Netz zu trennen. Er befindet sich an der Geräterückseite. Damit er frei zugänglich ist, ist das Gerät in einem offenen Bereich ohne Hindernisse aufzustellen, so dass der Schalter problemlos betätig werden kann.
Vorsicht: Änderungen oder Modifizierungen am Gerät, die nicht ausdrücklich vom Hersteller genehmigt werden, können dazu führen, dass die Berechtigung des Nutzers zum Betrieb des Gerätes verfüllt.
Kundendienst/Reparatur: Für Servicearbeiten sind die Geräte dem Handlert zu übergeben, der sie gefelwert hat, oder der zuständigen Kundendienstvertretung in ihrem Land. Die Anschriften der wichtigsten
Ihn vom Kabel abgetrennt haben.
Anschlieben eines Netzsteckers
Die Dritte im Netzkabel sind nach folgenden Code ausgeführ:
blau: Nulleiter; braun: STROMFUHREND
Da diese Farben eventuell nicht mit den farblichen Markierungen der Klemmen in ihrer Steckdose übereinstimmen, gehen Sieitte wie folgt vor:
Der BLAUE Draht ist an die Klemme anzuschlieben, die mit dem Buchstaben
N gekennzeichnet
bzw. in BLAU oder S C H W A R Z ausgeführ ist. Der BRAUNE Draht ist an die mit L
gekennzechnetebzw.in BRAUN oderROT ausgefuhrtK I e m meanzuschlieben.
Q Acoustics Serien 2000i
Einleitung
Die Lautsprecher-Serien 2000i von Q Acoustics ist so konzipiert, dass sie den hochsten Anforderungen anspruchsvoller Zweikanal-Audiogenieber und Kinoenthusiasten gerecht wird. Die Angebotspalette umfasst:
2010i: Kompakter Regallaulsprecher mit einem 100 mm-Bassreiber
2020i: Regallautsprecher mit einem 125 mm-Basstreiber 2
2050i: Standlaufsprecher mit zwei 165 mm-Bassreibern
2000Ci: Center-Lautsprecher mit zwei 100 mm-Basstreibern, die bei Bedarf wandmonliert werden können.
2070Si: Aktiver 140 Watt-Subwoofer mit einem 2 × 170 mm-Treiber und Signalsensor für automatisches Ein- und Ausschalten.
Alle passiven Lautsprecher sind für Bi-Wiring ausgelegt (Hoch- und Tietton werden getrennt an den Verständiger angeschlossen); ausgenommen hiervon sind die Modelle 2010i und 2000Ci.
Alle Laufsprecher konnen problemlos in der Nane von TV-Bildschirmen eingesetzt werden, mit Ausnahme des 207Si, der in mindestens 500~mm Abstand von TV-Bildschirmen oder anderen Geräten, die Magnetfeldern gegenüber empfindlich reagieren, aufgestellt werden sollen. Plasma- und LCD-Bildschirme bleiben unbeininträchtigt.
Vergewissem Sie sich, dass alle stromfuhrenden Geräte in Ihr System vom Netz getrennt sind, bevor Sie Anschlüsse an die Laufsprecher vornehmen.
Wenn Sie Ihr Soundsystem einschalten oder die Eingangsquellen verändern, stellen Sie den Hauptlaufstärkeregler auf "leise" und dann allmählich lauter.
Gehen Sie NIEMALS auf volle Lautstärke! Die Position der Lautstärkeregelung ist trügerisch und gibt die Lautstärkeleistung des Audiosystems nicht wieder. Die Verwendung sehr hoher Lautstärken kann zu Hörschäden führen.
Schlieben Sie ihre Laufsprecherklemmen NICT an die Netzstromversorgung an. Setzen Sie die Laufsprecher KEINER übermögen Kälte, Hitze, Feuchtigkeit oder Sonnenlichtbestrahlung aus.
Falls Sie die Laufsprecher ohne ihre Front-Schutzbespannung benutzen, achten Sie)bille darauf, dass die Treibereinheiten nicht beschadigt werden.
Benutzen Sie KEINE behelfsmäßigen Ständer. Montieren Sie die von
Q-Acoustics empfohlenen Stander nach der entsprchenden Anleitung und unter Verwendung der vorgesehenen Halterungen. Ihr Fachhandler wird Sie gerne beraten.
Die Laufsprecher NICT AUSEINANDERNEHMEN, da dadurch die Garantie verfällt.
Auspacken der Laufsprecher
Packen Sie die Laufsprecher ganz aus. Hebben Sie die Laufsprecher aus den Karlons, indem Sie sie am Gehäuse festhalten. Zum Hebben der Laufsprecher keinesfalls die PET-Sacke verwenden! Die Modelle 2050i und 2070Si sind schwer -packen Sie beim Herausheben nötigenfalls zu zweit an.
Wenn Sie die Laufsprecher im Raum bewegen, schleifen Sie sie nicht über den Fußboden, da dies zu Schaden führen konnte – haben Sie die Laufsprecher an und stellen sie dann am gewünschten Ort ab.
Im Verpackungskarton befinden sich: Der/die Lautsprecher und diese Benutzeranleitung.
Für die folgenden Modellen enthalt der Verpackungskarton außerdem:
2050i: Ein Satz Bodenspikes und -abdeckungen für jeder Laufsprecher. Ein Inbusschluss zur Einstellung der eingebauten Bodenspikes.
2070Si: Ein Netzkabel passend zur Netzstromversorgung in Ihrer Region.
2 Kabel mit rechtwinkligen Cinch-Steckem
AV-Einstellungen-CD
Überprüfen Sie das gefelte Produkte sorgfältig. Solten Teile fehlen oder beschädigt sein, teilen Sie dies Ihr Frem Fachhändler so bald wie möglich mit. Bewahren Sie die Verpackung für spätere Transporte auf. Beim Entsorgen der Verpackung beachten Sieitte alle in Ihr Land geltenden Bestimmungen und Vorschriften im Recycling-Bereich.
Vorbereitung
Spikes sind sehr spitz. Lassen Sie außerste Vorsicht walten! Stellen Sie einen Lautsprecher mit Spikes nie Dort auf, wo Schaden entstehen können! Wenn Sie die Lautsprecher bewegen, haben Sie diese immer an - niemals über den Fußboden schleifen!
Montieren des Bodenstanders und der Spikes - 2050i Schaumstoffstöpsel
Schrauben Sie die Spikes halb in den
Sockel und drehen den Laufsprecher
wieder um, so dass er aufrecht stehen.
(wenn Sie einen Holz- oder Steinfußboden haben, versehen Sie die Spikes mit ihrer Schulzabdeckung, ehe Sie den Lautsprocher in seine aufrechte Position umdrehen).

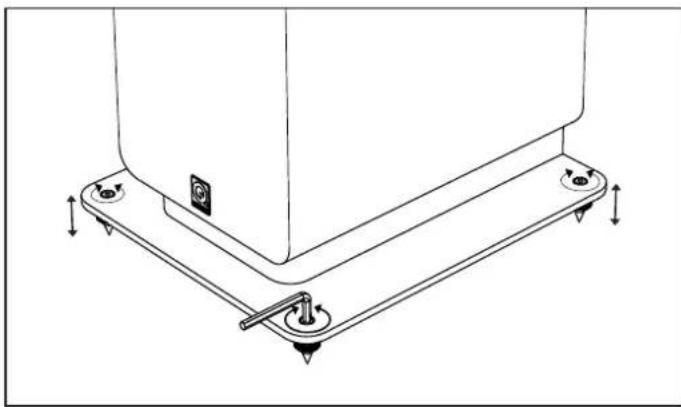

Wenn der Laufsprecher aufrecht staat, führten Sie den Inbusschlüssel von oben in jeder Spike und ziehen alle Spikes solange fest, bis der Laufsprecher waagerecht zum Boden und vollig stabil staat.

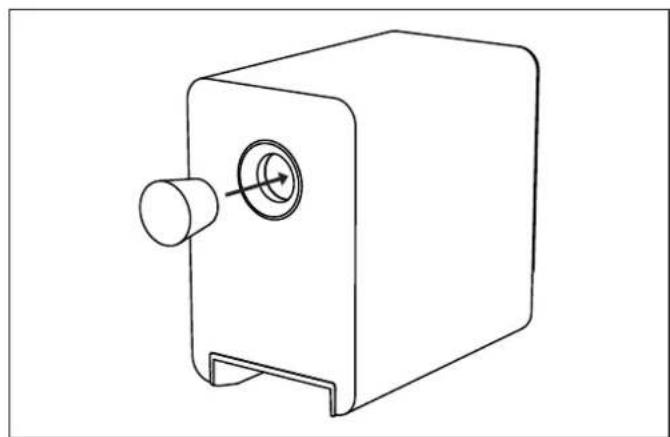

Die Laufsprecher der Serie 2000i haben ihre Ports auf der Rückseite und
Herthen von ca. 200 mm am besten.
oder Ecke aufstellen, sollen Sie
die Schaumstoffstöpsel in die hinteren Ports stecken, da sonst der Bass zu starke der Level-Regler.
Stellen Sie sichere, dass die Stöpsel fest im Port sitzen, ohne damit zu tief eingesteckt zu werden. Die Lautstärke des Basses wird dadurch verringgert, gleichzeitig aber better definiert und die Basserweiterung vergroßert. Probieren Sie verschiedene Positionen Ihres Laufsprechers durch keine
Positionsänderungen aus, um ein optimiertes Endergebnis zu erreichen.
Positionieren der passiven Laufsprecher
DOLBY Dolby und das Doppel-D Symbol sind Warenzeichen der Dolby Laboratories. DIGITAL
2050i

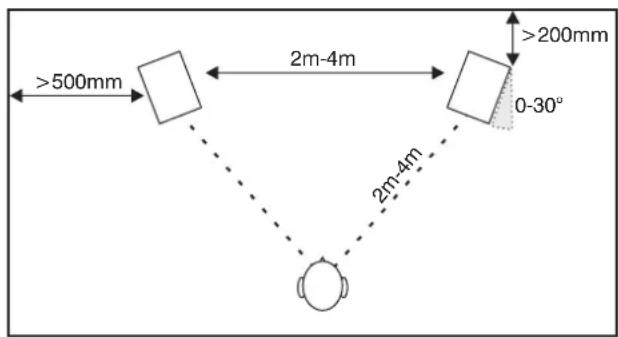

Die Laufsprecher der Modelle 2050i sollen in mindestens 200mm Entfernung zur Rückwand und 500mm Entfernung zur Seiteinwand aufgestellt werden. Werden sie bisher zur Wand platziert, so werden dadurch die Basse verstarkt, noch es konnten Resonanzen auftreten, und die Klangprazision und Detailtreue wurde beinträchtigt. Die Laufsprecher sollen zwei bis vier Meter voneinander entfernrt undzentral zum Hörersitz aufgestellt werden. Dreht man sie leicht nach innen, so wird dadurch die Sterequalität verbessert, noch konnte es zu einer Verengung der Klangquelle kommt.
2010i und 2020i

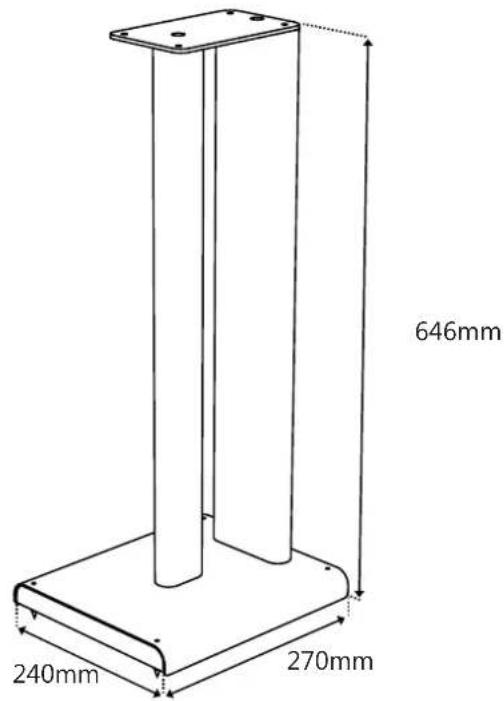

Die Modelle 2010i und 2020i werden am besten auf Bodensländern von Q-Acoustics aufgestellt oder an der Wand montiert. Beim Aufstellen auf dem Boden gitt die einfache Regel, dass die Hochtoneinheit sich auf Ohrenhöhe des sitzenden Zuhörers befinden sollen. Wandmontierte Laufsprecher konnen etwas hóher angebracht und nach unter geneigt werden. Auf Füllen bzw. Ständern montierte Laufsprecher sollen den Standlaufsprecher behandelt werden, konnen aber etwas naher zur Rückwand platziert werden. Sie konnen auch auf einem Regal montiert werden.
Eine optionale Halterung, speziell für die Wandumontage der Modelle 2010i, 2020i und 2000Ci von Q Acoustics konzipiert, ist bei ihrer Fachhändler erhältlich. Laulsprecherfüßte für die Modelle 2010i und 2020i stehen ebenfalls zur Verfügung. Sie sollen den experimentieren, um die für ihren Geschmack Beste Anordnung des Systems zu finden.
Effektlautsprecher
2000Ci
Der 2000Ci ist so ausgelegt, dass er in der Nähe eines TV-Bildschirms undzentral\ dazu betrieben werden kann. Ersolete unmittelbar über oder unter dem Bildschirm\ platziert werden. Wenn Sie ein normales Fernsehgerat haben, vergewissen Sie\ sich, dass das Geral den Laufsprecher fragen kann und oben mit einer ebenen\ Fläche abschiedt. Andernfalls sollen Die das Fernsehgerat auf einen Fernsehtisch
stellen und den 2000Ci auf einem sicheren Regal unmittelbar unter dem TV unterbringen.
Wenn Sie einen Plasma- oder LCD-Bildschirm besitzen, montieren Sie den 2000Ci an der Wand oder auf einer anderen geeigneten Flache unmittelbar über oder unter dem Bildschirm.
Surround-Laatsprecher

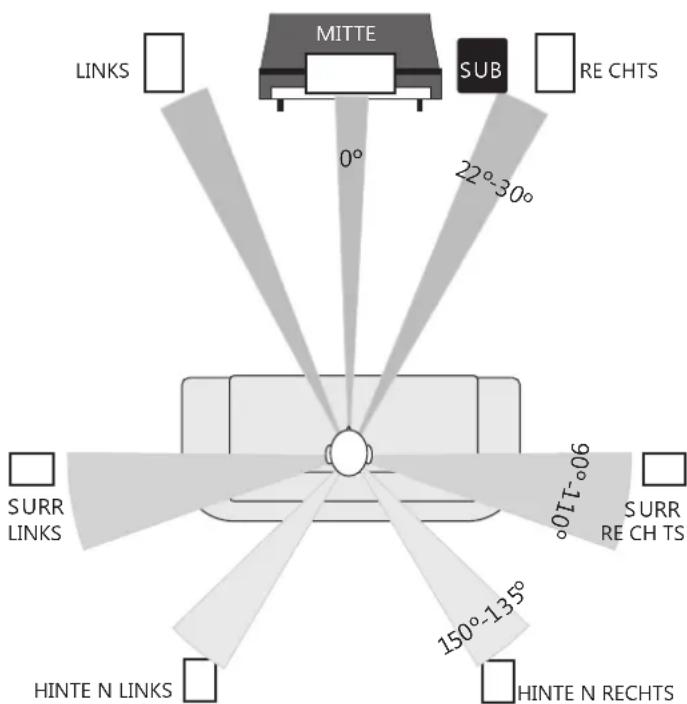

Dolby Laboratories hat Empfehlungen für Effektlautsprecher 5.1 gegeben.
Surround-Laulsprecher sollen auf beiden Seiten des Zuhörers aufgestellt werden,leitung hinter seiner Sitzposition. Die Lautsprecher sollen nachinnen genegt sein, entweder an den Seitenwänden des Raums montiert oder - wenn der Raum groß ist - auf hohen Lautsprecherfußen, wobei die Mitte der
Lautsprecher sich über der Ohrhöhe des sitzenden Zuhörers befindet.
Anschlieben der passiven Laufsprecher
Anschlüsse und Verbindungen Laufsprecherkabel
Die Modellen 2020i und 2050i konnen mit Bi-Wiring installiert werden. Eine Bi-Wiring-Weiche verfügbar über vier Anschlusses. Das obere Anschlusspaar wird an den Hochtonlautspeicher (HF) angeschlossen, das unter Paar an den/die Basslaulsprecher (LF). Die Weichen werden mit abnehmbraren Kupplungen gefelwert, um die Anschlusspaare miteinander zu verbinden. Dadurch konnen Sie den Laufsprecher auf herkömmliche Weise unter Verwendung eines Kabelpaars oder im Bi-Wiring-Modus mit zwei Paaren installmenten.
Die Modellen 2010i und 2000Ci verfügen über Standardweichen mit zwei Anschlüssen, sollenn idealerweise gleich lang sein. Auf keinen Fall sollenn I
Spezielle Lautsprecherkabel bieten einen besseren Wiedergabestandard als herkommliche Mehrzweckkabel wie etwa Klingeldraht. Verwenden Sie für die vorderen und zentralen Lautsprecher Kabel mit einem hohen Kupfergehalt. Dunne Kabel reduzieren den Bass und grenzen den Dynamikbereich ein. Bei Surround-Kanalen (hintere Boxen) spiel das keine so große Rolle.
Lautsprecherkabel sind mit einem Streifen oder Kennfaden entlang einer Kabelseiele versehen. Sie werden üblicherweise an die positiven Klemmen angeschlossen. Die Kabel zwischen Veränder und vorderen Lautzspichern enden
Standard Anschluss
Bi-Wiring Anschluss
Standard Anschluss
zusammengefügt werden - benutzen Sie stets ganze Kabellängen.
Vorbereiten der Kabel
Splitten Sie das Kabel bis zu einer Tiefe von ca 40 mm. Entfernen Sie 10 mm der Isolierung und verdrehen Sie die Enden mit allen einzelnen Drahten. Trimmen Sie das Kabel, wobei 7 mm blanker Draht freiigkeiten bleibt.
Anschlieben
Lösen Sie den Anschluss durch Schrauben gegen den Uhrzeigersinn, bis das Loch am unteren Ende der Anschlssäule freiigt.
Fuhren Sie das blanke Kabelende in das Loch. Verschrauben Sie den Anschluss wieder
fest mit der Hand. Achten Sie dabei darauf, dass keine blanken Drachte freiliegen, die benachbarte Anschlusses berühren konnten.
Die Verwendung von 4 mm - Laulsprechersteckern verloßt gegen EU-Sicherheitsvorschriften.
Anschlieben der passiven Laufsprecher
Stereoanschluss

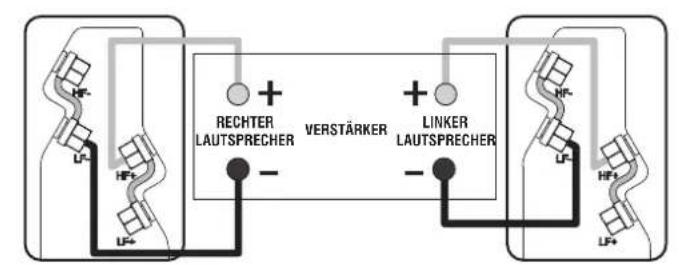

Standardanschluss
Schlieben Sie die ROTE (+) Anschlussklemme des REchten Lausspechers an die ROTE, positive (+) Klemme am REchten Kanal des Verständrakers an. Verbinden Sie die SCHWARZE (-) Anschlussklemme des Lausspechers mit der passenden SCHWARZEN, negativen (-) Klemme des Verständrakers.
Wiederholen Sie diese Prozeder für den LINKEN Kanal.
Bei den Modellen 2020i und 2050i können Sie die positiven (+) oder negativen (-) Klemmen verwenden, wie es ihren beliebt. Hierzu sei auf die nachstehende Abbildung verwiesen.
Standardverkabelung: 2020i und 2050i
RECHTER LAUTSPRECHER
LINKER LAUTSPRECHER

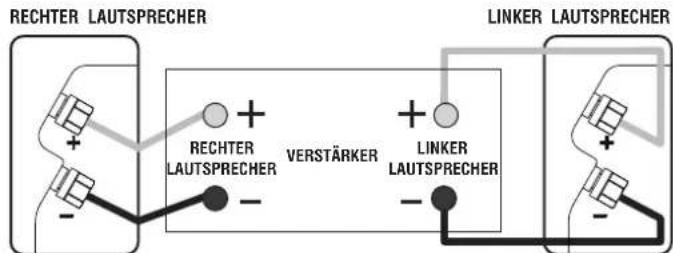

Anschlieben der Modelle 2010i and 2000Ci

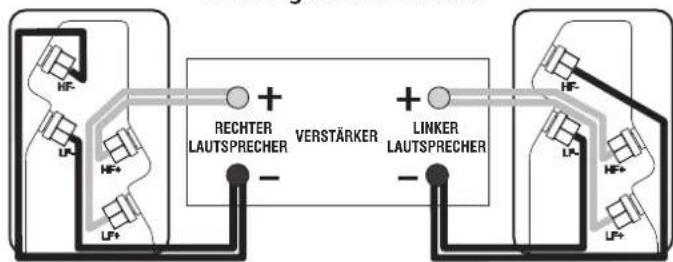

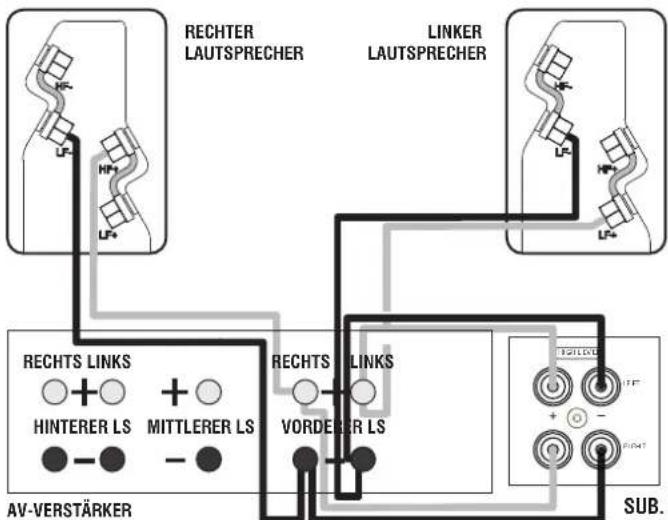

Bi-Wiring
Der direkte Anschluss der Hochtone und Basse eines Laufsprechers an einen Verstärker verbessert sowohl die Bassqualität als auch den Dynamikbereich. Vorgehensweise: Bereiten Sie zwei Zwillingskabel für jeder Laufsprecher vor. Lösen Sie die Schrauben aller Laufsprecher-Anschlussklemmen und entfernen Sie beide Kupplungen. Schließen Sie nun die Anschlussklemmen der Hochtone und der Basse an den Verstärker an, wobei Sie genauso vorgehen, wie im Abschnitt "Standardverkabelung" beschrieben. Hierzu seit auf die nachstehende Abbildung verwiesen.
Bi-Wiring: 2020i and 2050i
RECHTER LAUTSPRECHER
LINKER LAUTSPRECHER
Wenn ihre Lautspeicher angeschlossen sind: Schalten Sie das System an und horen Sie mit gemäßiger Lautstärke Music. Die Feinabstimmung der Lautspeicherplazierung können Sie dann nach与其 Geschmack vormenhen.
2070Si Subwoofer
Vorbereitende Maßnahmen
Packen Sie den Subwoofer anhand des zuvor beschriebenen Verfahrens aus. Stellen Sie vor dem Anschlieben des Subwoofoers sichere, dass alle Elektronikteile Ihr Anlage am Netzanschluss ausgeschaltet sind.
Der Subwoofer ist auf die Netzspannung in Ihr Region eingestellt. Wenn Sie in eine Region mit anderer Netzspannung umziehen, müssen Sie den Netzspannungsregler auf die richtige Spannung einstellen, bevor Sie den Subwoofer an das Netz anschließen!
Aufstellen des Subwoofoers
Bassfrequenzen breiten sich kugelformig aus. Auch wenn das bedeutet, dass Sie den Subwoofer practisch überall aufstellen konnen, wirkt es sich positiv auf den Stereoindruck aus, wenn der Subwoofer auf gleicher Höhe mit den vorderen Lautsprechen und darauf so mittig zur Hörposition wie möglich aufgestellt ist. Das ist bei einem Mehrkanalsystem u.U. nicht machbar. Wenn Sie den Subwoofer nahe an eine Wand stellen, wird der Bass verstärk, wodurch in manchen Zimmerbereichen der Bass erheblich lauter und darauf undeutlicher sein kann.
Der Subwoofer sollte möglichst nahe zu einer Netzsteckdose aufgestellt werden. Verwenden Sie keine Veränderungskabel. Kaufen Sie bei Bedarf ein langeres Kabel.
Mit dem Ein/Aus-Schalter MAINS ON/OFF auf der Rückseite deses Gerats wird der Subwoofer ausgeschält und von der Netzstromversorgung getreten. Es muss daher ausreichend Platz hinter dem Gehause und einer Wand oder einem anderen Objekt vorhanden sein, damit Sie diesen Schalter ungehindert erreichen können.
Achten Sie beim Aufstellen des Subwoofer's darauf, dass der Boden unter dem Gerat in Ordnung ist und keine losen Dielenbretter oder Ahnliches aufweist. Bei voller Lautstärke verwurtscht der Subwoofer einen erheblichen Luftzug und sollteDMAHnicht in die Nane von weichen Einrichtungsgegenständen oder Gegenständen aufgestell lwerden, die ratten, klappern oder kllren konnten. Legen Sie keine Gegenstande auf dem Gerat ab.

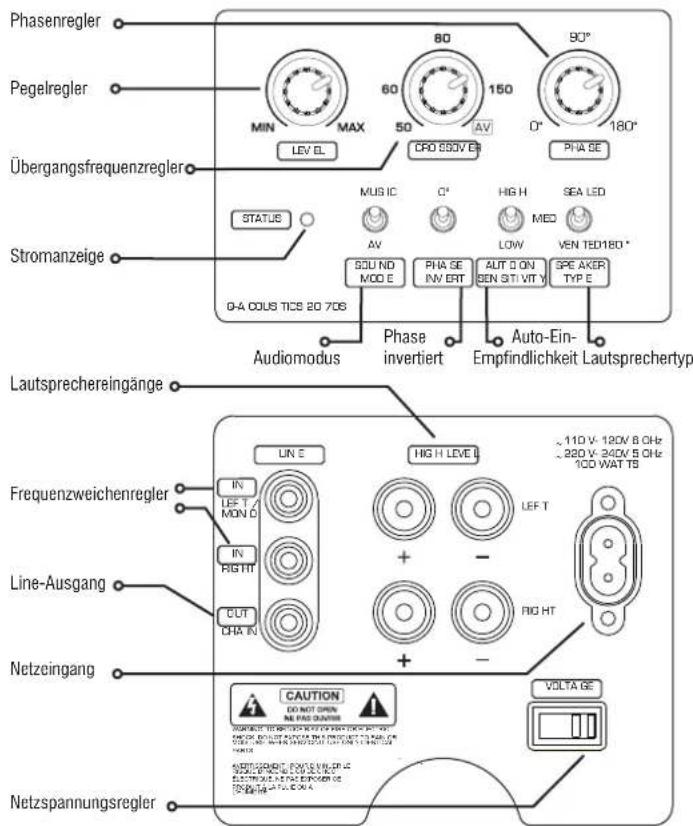

2070Si Subwoofer - Betrieb
Einstellen
Auto-Power-Ein
Mit dieser Funktion konnen Sie die Hauptanlage ein- und ausschalten, ohne darauf jedes Mal den Subwoofer ebenfalls ein- und ausschalten zu müssen.
Wenn kein Signaleingang vorhanden ist, schaltet der Subwoofer nach einigen Minuten automatisch in den Standby-Modus. Das wird mithilfe der Leuche POWER auf der Geräterückseite angezeigt, die dann rot wird. Sobald der Subwoofer ein Signal erkennt, schaltet er automatisch in den Betriebsmodus und die Leuche POWER wird wieder grün. Einige Musik- und TV-Kanäle haben sehr weniger niedereffrente Informationen im Tonsignal, wodurch der Subwoofer manchmal nicht automatisch vom Standby- in den Betriebsmodus umschaltet, auch wenn die anderen Laustprecher der Anlage bereits Tonsignale ausgegeben. In thisem Fall stellen Sie die Empfindlichkeit des Subwoofer auf HIGH, damit er früher reagiert. Unter manchen Bedingungen bleibt der Subwoofer jedoch ständig in Betrieb, da immer ein gewisser Gerauschchpegel im Hauptanlagenverträker vorhanden ist. Dieses Gerausch verschwindet normalerweise, wenn der Verträker auf Standby geschalteit ist, damit der Subwoofer ebenfalls ausschalten kann. Wenn der Subwoofer jedoch selbst bei ausgeschalteten Hauptverträker eingeschatelt bleibt, empfehlen wir, den Empfindlichkeitsschalter auf MED zu setzen, der Bassverlust, der dadurch auftritt, ist für das menschliche Ohr kaum wahrnehmbar.
Wenn der Gerauschpegel vom Verstärker hoher als normal ist, oder die Anschlusskabel ein Brummten aus anderen Netzkabeln aufgreifen, kann der Subwoofer auch dann eingeschaltet bleiben, wenn kein Tonsignal wiedergegeben wird. Wenn das Brummten vom Subwoofer bemerkbar ist, verlegen Sie die Kabel, die diese Brummten erzeugen, am besten anders oder verwenden Sie andere Kabel. In den Fällen, in denen das Problem nicht auf eine fache Weise behoben werden kann, stellen Sie am besten den Empfindlichkeitsschalter auf LOW, damit der Subwoofer in den Standby schalten kann.
Auch wenn der Subwoofer problemlos dauerhalt im Standby-Modus betrieben werden kann, sollen den Sie das Gerät davon noch richtig mithilfe des EIN/AUS-Schalters ausschalten, wenn Sie ihre Wohnung für längerere Zeit verlassen.
Der Subwoofer 2070Si verfügt auch über ein ausfallsicheres Wärmeschutzsystem. Wenn der Versteller überhjtzt, schallet er sich vorübergehend aus, um sich danach wieder einzuschalten. Wenn das eintritt, uberprüfen Sie am besten die Belüftungsöffnungen an der Bedientafel, um sicherzustellen, dass sie nicht abgedeckt sind. Achten Sie auch darauf, dass der Subwoofer nicht zu nahe an einer Wärmequelle steht, wie z.B. einem Heizkörper.
Verwenden von mehreren Subwoofern
Ihr Subwoofer 2070Si verfügt über einen Line-Ausgangsanschluss mit der Aufschrift „Chain out". In Anlagen, bei denen mehr als ein Subwoofer verwendet wird, kann das Tonsignal so in einer Kette von einem Subwoofer zum anderen oder zu mehreren anderen Subwoofern geleitet werden. Das ist eine praktische Funktion, die eine Alternative zur Verwendung eines „Y-Adapters" am Verstärkerausgang darstellt.itte beachten Sie, dass das Signal direkt durchgefuhlrt wird und damit alle Subwoofer unabhängig voneinander eingerichtet werden müssen, undzarwanznormalüber ihre jeweiligen Bedienelemente.
Der folgende Abschnitt unscheidet zwischen der Heimkino- und der herkommlichen Stereo-Installation.itte schlagen Sie im jeweiligen Abschnitt fur ihre Anlage nach.
Anschlieben des Subwoofer 2070Si

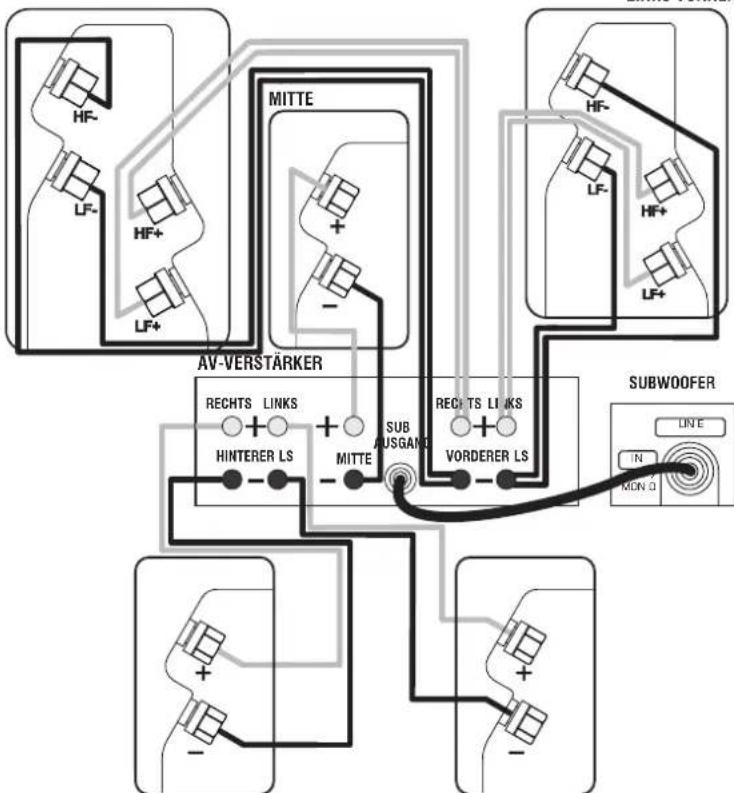

Mehrkanal-AV-System Einstellen

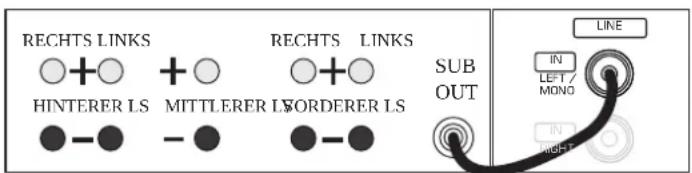

Anschlusse
Standardanschluss ist über die Line-Pegel-Cinch-Eingänge. Zum Einrichten eines typischen AV-Systems benöttigen Sie ein einziges Cinch-Verbindungskabel. Da这意味着 Kabel ziemlich lang ist, müssen Sie darauf achtlen, dass Sie ein hochwertiges voll abgeschirmtes Kabel kaufen. Ihr Q Acoustics Fachhandlertiefert Hinnen kein ein geeignetes Verbindungskabel.
AV-VERSTARKER
SUBWOOFER
Verbinden Sie den Ausgang SUBWOOFER OUTPUT am AV-Veränder mit dem Eingang LINE L/MONO am Subwoofer und drucken Sie die Stecker für gutter Kontakt fest ein.
Stellen Sie sichere, dass alle Anschlusse richtig hergestellt sind und fest sitzen. Stellen Sie sichere, dass der Subwoofer ausgeschaltet ist. Stellen Sie die Bedienelemente auf folgende Standardeinstellungen ein:
Level (Pegel) Eta mittig
Crossover (Frequenzweiche) Ganz nach rechts (AV-Einstellung)
Phase Ganz nach links (0^ -Einstellung)
Sound Mode (Audiomodus) AV
Phase invert (Phase invertiert) 0^
Auto On Sensitivity Med (mittel)
(Auto-Ein-Empfindlichkeit)
Speaker Type (Laulsprechertyp) Keine Auswirkung, wenn
Frequenzwische auf AV eingestellt
isl, also beliebig einselbar
Schlieben Sie das mitgelieferte Netzkabel am Subwoofer und dann am Netzanschluss an. Schalten Sie den Strom an der Netzdose ein und schalten Sie dann den Subwoofer ein. Die Leuchte POWER an der Subwoofer-Verständertafel leucht auf und der Subwoofer ist nun betriebsbereit.
Überprüfen Sie die Einstellungen am AV-Verträger, um sicher zu sein, dass der Subwoofer auf ON (Ein) oder YES (Ja) eingestellt ist. Der Subwoofer-Pegel am AV-Verträger muss in seiner Standardeinstellung oder auf 0 dB eingesetzt sein. Auch sollen den Sie bereits die Lautsprechergroßen und -positionen für alle anderen Lautsprecher ihrer Anlage eingestellt haben. Wenn Sie die Möglichkeit haben, die Übergangsfrequency auf den anderen Kanälen einzustellen, stellen Sie sie passend zu ihren Lautsprechem ein. Stellen Sie die Entermungseinstellung (oder Verzögerung) passend zum Aufstellungssort Ihres Subwooferen ein.
Anschlieben des Subwoofer 2070Si
Mehrkanal-AV-System
Einstellen
Spielen Sie Stereomusik ab, mit der Sie vertraut sind, und experimentieren Sie mit der Phaseninvertierungseinstellung und der Pegelregelung, bis Sie eine nahtlose Balance zwischen den vorderen Laufsprechen und dem Subwoofer feststellen. Wenn Sie den Subwoofer Heraushören, ist er zu laut!
Achten Sie immer daraufauf, dass die Bassempfindlichkeit des menschlichen Gehörs sehr stark je nach Lautstärke schwankt, weshalb ein umfangreiches Programmmaterial und Schallpegel erforderlich sind. Sobald Sie mit dem Klang zufrieden sind, können Sie die Leistung anhand der beigelführten CD feineinstellen.
Viele Heimkino-Verträger verfügen über Entfernungseinstellungen, die eine Zeitverzogung abhängig vom Abstand des Laufsprechers zur optimalen Hörposition, dem Sweetspot, aufbau. Der Aufstellungsord des Subwoofoers ist einer der wichtigen Aspekte einer jeder Heimkino-Anlage. Die richtige Einstellung verbessert dar her die Gesamlleistung der Anlage ganz erheblich. Im Lieferumfang des Subwoofoers 2070Si ist eine CD enthalten, mit der die Einstellung der AV-Verträgerentfernung/Zeitverzogung feinabgesimmt werden kann.
Einstellungen-CD: Auf der CD sind sechs Tonspuren, jeder gibt ein Rosa-Rauschen (20 Hz bis 1000 Hz) über eine Kombination aus einem Lautsprecher und dem Subwoofer wieder.
Tonspur 1: Subwoofer und Laufsprecher vorne links
Tonspur 2: Subwoofer und Lautsprecher vorne Mitte
Tonspur 3: Subwoofer und Lautsprecher vorne rechts
Tonspur 4: Subwoofer und Lautsprecher hinten rechts
Tonspur 5: Subwoofer und Lautsprecher hinten links
Tonspur 6: Subwoofer und alle Lautsprecher
Wahlen Sie den vorderen Laufsprecher, der dem Subwoofer am nachsten ist, und geben Sie die jeweilige Tonspur wieder. Wenn es sich damit z.B. um den vorderen Laufsprecher rechts handelt, geben Sie Tonspur 3 wieder. Stellen Sie die Verstärker-Enternung/Zeitverzögerung für den Subwoofer mithilfe des kleinslmöglichen Werts ein. Es kann sich damit um eine Vergroßerung oder Verkleinerung handeln, das ist nicht so wichtig. Wenn z.B. der Abstand auf 4 m eingestellt ist,alandern Sieihn nun auf 4,1 m oder 3,9 m. Achten Sie nun darauf, ob das Rosa-Rauschen warmer und voller oder)dünner im Ton wird.
Wenn Sie 4,1 m wählten und der Ton voller wurde, dann ändern Sie die Einstellung nun auf 4,2 m usw., bis der Ton wieder dürner wird. Wenn der Ton bei 4,1 m jedoch bereits dürner wurde, verringern Sie nun die Einstellung auf 3,9 m. Auf diese Weise konnen Sie die optimale Einstellung (die Wärmste)finden.
Anschlieben des Subwoofer 2070Si
Multi-Channel AV System Stereoanlage
Setting Up Anschluss
Ändern Sie die Einstellung nicht mehr als 0,5 m von der ursprünglich ausgemessenen Entflammung (also in thisem Beisiel zwischen 3,5 m und 4,5 m). Wenn keine Tonverbesserung feststellbar war, schalten Sie einfach den Schalter PHASE INVERT am Subwoofer um und wiederholen das vorgenannte Verfahren. Überprüfen Sie den Ton erneut mit etwas Stereomusik, um sicher zu sein, dass eine Verbesserung bemerkt werden kann.
Wenn der Subwoofer 2070Si danach in Bezug auf die anderen Lautsprecher umgestellt wird, müssen Sie die Verstärker-Subwoofer-Entfernung auf den neuen Wert einstellen und das Feineinstellverfahren wiederholen. Sobald Sie sicher sind, dass die optimale Einstellung erreicht ist, geben Sie Tonspur 6 wieder, um das Gesamtergebnis zu überprüfen. Der Ton soll nun voll und warm und integriert sein, sodass kein einzelner Lautsprecher hervorsticht.

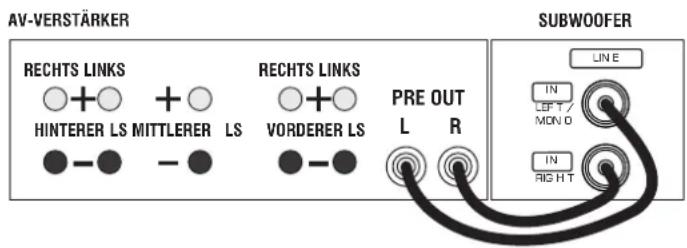

Es gibt zwei Anschlussoptionen für den Stereoanlagenbetrieb. Die bevorzugte Option ist die Verwendung eines Stereo-Cinch-Kabels an den Buchsen PRE-OUT Ihres Verständerkers. Wenn Ihr Verständker jedoch diese Option nicht zulässst, können Sie auch die Einjährige HIGH LEVEL Ihres Subwoofer's 2070 Silverwenden.
Schlieben Sie ein hochwertiges Stereo-Cinch-Kabel an den Eingangen L und R am Subwoofer 2070Si an und das andere Ende des Kabels an den Buchsen PRE OUT an der Rückseite des Verständrkers. Der Subwoofer fegt automatisch die Signale L und R zusammen, sodass keine Informationen verloren gehen. Wenn Sie zwei Subwoofer verwenden möhen, dann führen Sie ein einzelnes Cinch-Kabel zu jedem Subwoofer und haben dann eine Stereo-Subwoofer-Anlage. Stellen Sie darauf sichere, dass der Ausgang L am Verständraker zum linken Subwoofer und der Ausgang R zum rechten Subwoofer führt, um den Stereoeindruck der Hauptlaustdreper aufrechtzuerhalten. Die Subwoofer müssen relativ nahe zu ihren jeweiligen Hauptlaustdrechen aufgestellt werden und das Feineinstellverfahren muss dann fur jeder Subwoofer getrennt durchgeführt werden.
Anschlieben des Subwoofer 2070Si
Stereonoanlage Stereoanlage
Anschlusse Einstellen
Wenn PRE OUT nicht zur Verflugung steht, konnen Sie auch die Eingänge HIGH LEVEL verwenden. Sie brauchen dann zwei Lautsprecherkabel, die lang genug sind, um vom Subwoofer 2070Si zu den Lautsprecheranschlüssen Ihres Verstärkers zu reichen. Verbinden Sie die beiden miteinander. Achten Sie damit daraufuf, dass die Kanäle L und R richtig zueinander passen und die Plus- und Minus-Anschlüsse an beiten Enden gleich sind.
Stellen Sie sichere, dass alle Anschlussre richtig hergestellt sind und fest sitzen. Stellen Sie sichere, dass der Subwoofer ausgeschaltet ist. Stellen Sie die Bedienelemente auf folgende Standardeinstellungen ein:
Level (Pegel) Etwa mittig
Crossover Mindestens (50 Hz) für große
Bodenlautsprecher und Mitte (100 Hz) für koder Regallautsprecher.
Phase
Sound Mode Music (Musik)
Phase invert
Auto On Sensitivity
Speaker Type
(Lautsprechertype)
0°
Med (mittel)
Wahlen Sie SEAL (gekapselt), wenn ihre Hauptloutsprecher gekapselt oder in eine geschlossenen Gehause sind. Wahlen Sie
PORTED (mit Port), wenn ihre Hauptlautsprecher einen Port oder eine Entlüfung haben.
Schlieben Sie das mitgelieferte Netzkabel am Subwoofer und dann am Netzanschluss an. Schalten Sie den Strom an der Netzdose ein und schalten Sie dann den Subwoofer ein. Die Leuchte POWER an der Subwoofer-Verstärkertafel leucht auf und der Subwoofer ist nun betriebsbereit.
Spielen Sie Musik ab, mit der Sie vertraut sind, und experimentieren Sie mit der Phaseninvertierungseinstellung und der Pegelregelung, bis Sie eine gute Balance zwischen den vorderen Laatsprechem und dem Subwoofer feststellen. Wenn Sie den Subwoofer Heraushoren, ist er zu laut!
Anschlieben des Subwoofer 2070Si
Stereoanlage
Einstellen
Achten Sie immer daraufuf, dass die Bassempfindlichkeit des menschlichen Gehörs sehr stark je nach Lautstärke schwankt, weshalb ein umfangreiches Programmmaterial und Schallpegel erforderlich sind. Sobald Sie mit dem Klang zufrieden sind, konnen Sie die Leistung der anderen Bedienelemente feineinstellen.
Crossover (Frequenzweiche): Die Frequenzwichte bestimmt, bei welcher Frequenz Ihr Subwoofer-Ausgang schnell schwacher wird. Sie sollen so eingestellt werden, dass sie mit der Frequenz Ihr Hauptlautspricher übereinstimmt, bei der sie selbst einen stärkeren Ausgang erzeugen. Diese Einstellung erhögt einen glatten Übergang zwischen Subwoofer- und Hauptlautspricherausgang. Wenn die Einstellung zu niedrig ist, gibt es ein Klangloch, bei dem bestimmte Frequenzen schwach sind. Wenn die Einstellung andererseits zu hoch ist, gibt es eine Übertreibung bei bestimmten Frequenzen, was zu einem überwältigenden Bass führt. Sie erhalten einen Eindruck zur richtigen Einstellung aus dem Datenblatt Ihr Hauptlautspricher. Suchen Sie nach der niedrigsten Frequenz, die der Lautspricher erzeugt, dem -3-dB-Punkt, unter der Überschrift „Frequenzgang". Die Aufstellung im Raum hat einen dramatischen Effekt auf die Wiedergabe niedriger Frequenzen des Subwooers und ihrer Hauptlautspricher. Es ist davon nicht ungewöhlich, wenn Sie eine Aufstellung benotigen, die nicht mit dem angegebenen Niederfrequenzpunkt ihrer Hauptlautspricher übereinstimmt.
Die richtige Aufstellung kann mehrere Hörstunden dauern, da alle Bedienelemente an Ihr hem Subwoofer interagieren, d.h. es gibt keinen einfachen Weg zum Erfolg. Die Beste Position des Schalters PHASE INVERT wird stark von der gewählten Übergangsfrequency beeinflussl. Beim Feinabstlimmen ihrer Bedienelemente sollen den Sie darüber weiter alternative Einstellungen ausprobieren, um zu sehen, welche ihren better gefällt.
Sobald Sie meinen, ihrer Wunscheinstellung am nachsten zu sein, konnen Sie die Integration zwischen dem Subwoofer und den Hauptlautsprechem mithilfe des Phasenreglers perfektionieren. Diese Regler ist einzigartig, da er eine reine Verzogierung nutzt, was durch den integrierten Digitalsignalprozessor möglich wird, und so kein klangschädigendes „Group Delay" (Gruppenlaufzeit) hinzufugt, wie das bei den meisten Subwoofern der Fall ist. Der Digitalsignalprozessor skaliert die verfügbare Verzogierung, sodass dieser Regler immer einen Phasenwechsel von 0 - 180^ bei jeder gewährten Übergangsfrequency betet. Diese Regler beeinfusst den Basspegel, der bei der Übergangsfrequency erzeugt wird, und somit auch wie ausgewogen der Übergang ist. Auch diese Einstellung beebinfluss die Einstellung der Freqenzwichte. Feinabslimmungen der Übergangsfrequency konnen also für Beste Ergebnisse erforderlich werden. Auch kann es sein, dass Sie ein besseres Endergebnis erhalten, wenn Sie den Schalter PHASE INVERT umlegen und erneut eine Optimierung der Einstellung der Freqenzwichte und des Phasenreglers vormehmen. Experimentierfreudigkeit ist der Schlüssel für eine perfekte Integration. Sobald Sie diese erreicht haben, werden Sie nicht mehr bewusst feststellen konnen, dass irgendoin Ton aus der Richtung des Subwoofer's kommt. Das Endergebnis wird eine Anlage sein, die eine kraftvolle, erweiterte Basswiedergabe hat, die vom Gesamtklangbild zwischen den Hauptlautsprechem zukommen scheint.
5.1 Heimkino-Anschlusse
LINKS VORNERECHTS VORNE
SURROUND RECHTS SURROUND LINKS
Heimkino-Anschlusse
Die vorderen Lautsprecher sind für Bi-Wiring ausgelegt. Dies ist der bevorzugte Anschlussmodus, sofern das Weichennetz für Bi-Wiring ausgelegt ist.
Die Lautsprecher des Center- und Surround-Kanale werden auf herkömmliche Weise verkabelt.
Die Anschlüsse für einen 6.1 und 7.1 sind die gleichen wie für einen 5.1, noch mit zusätzlichem(n) Effektkanal/ Effektkanalen. Achten Sie bei der Verlegung von Lautspracherkabeln entsprechenden darauf, dass diese nicht mitten im Raum verlaufen, da sich daraus möglichche Gefahren ergebnis provenen. Verlagen Sie Lautspracherkabel am Rande des Raumes, soweit dies möglich ist.
Line-Level-Signalkabel sind getrennt von Netzkabeln zu führen. Verlegen Sie Line-Level-Kabel niemals parallel zu Netzkabeln,alanders nicht über langere Strecken hinweg.
Falls der Subwooferbetrieb durch das Ein- und Ausschalten elektrischer Geräte ausgelös wird, plazieren Sie das Eingangssignalkabel anderweitig, bevör Sie irgendwelche anderen Maßnahmen treffen.
Heimkino-Topics
Die ist das von Dolby Labs empfohlene Layout fur 7.1-Systeme.
Die Anordnung fur 6.1-Systeme ist identisch, nur dass die beiden
hinteren Einheiten durch einenzentralen Laatsprecher ersetzt werden.
Das 5.1-System verfügt über keine hinteren Lautsprecher.
Plazierung: Die vorderen und zentralen Laufsprecher sollen in einer Reihe ausgerichtet sein. Ist dies nicht möglich, so suchen Sie in Ihr Prozessor-Handbuch nach Hinweisen zur Einstellung der Verzögerungszeiten zwischen zentralen und vorderen Laufsprechem. Wenn Sie ein 5.1-System besitzen, kann der Sitz des Zuhörers erhäher zu Rückwand aufgestellt sein. Auch in dieser Fall sollen den Sie experimentierfreudig sein, um die für Sie Beste Variante zu finden.
Bass-Management: AV-Prozessoren bieten für die Laufsprecher die Wahl zwischen "groß" und "klein". Wenn Sie sich für "groß" entscheiden, kommt beim Laufsprecher die volle Freqenz an. Wahlen Sie "klein", so werden die Basse zum Subwoofer geschickt. Wir empfehlen Ohnen, für den 2000Ci sowie die Modelle 2010i und 2020i, wenn sie im System verwendet werden, die Option "klein" zu wahren. Der 2050i sollte auf "groß" eingestellt werden.
Die Subwoofer-Option solle eingeschaltet sein (auf 'EIN' oder 'JA').
Pegel: Nach Festlegung der grundlegenden Systemparameter stellen Sie ihren Prozessor auf die "Setup"-Routine ein. Regeln Sie jeder einzeln Lausprecher so, dass der Pegel von der Position des Zuhörers aus immer der gleiche ist. Falls Sie mit ihrer Prozessor die Verzogerungszeiten einregeln konnen, befolgen Sie die entsprechenden Anleitungen genau, da das endgültige Resultat hiervon entscheidend beeinfluss wird. Wenn Sie sich einen Film anschauen, erscheint ihren der Klang von den hinteren Kanalen weitere zu gedämpf - er ist es aber nicht! Eventuell mussen Sie den Subwoofer-Pegel sowohl am Prozessor als auch am Subwoofer einregeln. Wenn diese Pegel einmal eingestellt sind,nehmen Sie keine Veränderungen mehr daran vor.
LFE: Der LFE-Kanal schickt alle Bass-Soundeffekte zum Subwoofer. Wenn die Lautsprecher auf "klein" gestellt sind, werden die Basse dieser Kanäe auch zum Subwoofer geschickt. Wenn Sie Ihr System mit einem extrem hohen Pegel benutzen und/oder den Pegel des Subwooers zu hoch eingestellt haben, kommt es eventuell zu einer Übersteuerung des Subwooers mitrecht unangenehen Klängen. In thisem Fall stellen Sie unverzüglich einen kleineren Pegelwert ein.
Phase: Wenn die Laufsprecher falsch verkabelt sind, sind die Basse verzerrt und von sehr schlechter Qualität. In dieser Falle ist die Verkabelung sorgfältig zu überprüften. Falls Ihr Laufsprecherkabel mit einem Kennfaden entlang einer Kabelseiele versehen ist, benutzen Sie stets die so gekennzeichne Seele, um alle positiven Klemmen (ROT) anzuschreiben. Das System ist dann immer richig angeschlossen.
Beachten Sie stets die Anleitungen in Ihrm AV-Prozessor-Handbuch!
Pflege und Reinigung Garantie
Gehäusepflege
Die Laufsprecher der Serie 2000 haben ihre Ports auf der Rückseite und Funktionieren bei einem Abstand zur Wand hinter ihren von ca. 200mm am besten. Wenn Sie Ihr Laufsprecher nahe an eine Wand oder Ecke aufstellen, sollen Sie die Schaumstofflös in die hinteren Ports strecken, da sonst der Bass zu stark wird.
Stellen Sie sichere, dass die Stöpsel fest im Port sitzen, ohne damit zu tiefeingesteckt zu werden. Die Lautstärke des Basses wird dadurch verringgert, gleichzeitig aber better definiert und die Basserweiterung vergroßert. Probieren Sie verschiedene Positionen Ihres Lautspechers durch keine Positionsänderungen aus, um ein optimiertes Endergebnis zu erreichen.
Frontbespannungen
Bürsten Sie die Frontbespannungen der Laufsprecher möglich mit einer weichen Bürste ab. Diese Schutzbespannungen sollen nur halten werden, wenn dies unbedingt notwendig ist.
Treibereinheiten
Treibereinheiten sollen am besten nicht berührt werden, da sie leicht beschädigt werden können.
Q Acoustics Übernimmt im folgenden Umfang die Garantie darüber, dass die Lautspeicher frei von Material- und Fabrikationsfehlern sind:
Passive Lautsprecher: fünl Jahre ab dem Datum des Kaufs.
Aktivlautsprecher & Subwoofer: zwei Jahre ab dem Datum des Kaufs.
Während der Garantiezeit wird Q Acoustics fehlerhafte Erzeugnisse nach einer Inspektion durch Q Acoustics oder den autorisierten Vertriebshandler bzw. Vertreiter nach seinem Ermessen reparieren oder ersetzen.
Die Garantie erstreckt sich nicht auf unsachgemäß Benutzung des Gerätes und den üblichen Verschleib.
Zur Reparatur bestimmte Waren sind in aller Regel dem Fachhändler zu übergeben, der das Gerät geliefert hat. Soltte dies nicht möglich sein, so ist das Gerät vorzugsweise in der Originalverpackung (Fracht vorausbezahl) an
Q Acoustics oder den für Ihr Land autorisierten Vertriebshandlender zu übersenden, zusammen mit dem Kaufbeleg. Beim Versand in das Reparaturzentrum auftretende Beschädigungen fallen nicht unter die Garantie. Der Rückversand wird von Q Acoustics oder gegebenenfalls vom zuständigen Vertriebshandlender bezahlt.
Durch diese Garantie werden ihre Ansprüche aufgrund gesetzlicher Vorschriften und Bestimmungen in keiner Weise berührt.
Autorisierter Vertriebshandler im Vereinigten Königreich:
Zu Angaben zum Kundendienst in anderen Ländern kontaktieren Sie info@qacoustics.co.uk
Q Acoustics 2000i Serie Zubehör
2000Ci / 2010i / 2020i Wandhalter (Single)
2010i/2020i Stand-Laufsprecher (Paar)
Schwarz Schwarz
WeiB
Q Acoustics - technische Daten der Serie 2000i
| Passive Laufsprecher | 2010i | 2020i | 2050i | 2000Ci | |
| Schutzart: | 2-Wege Reflex | 2-Wege Reflex | 2-Wege Reflex | 2-Wege Reflex | |
| Basseinheit: (mm) | 100 mm | 125 mm | 2 x 165 mm | 2 x 100 mm | |
| Hochtoneinheit: (mm) | 25 mm | 25 mm | 25 mm | 25 mm | |
| Frequenzgang: (±3dB) | 68Hz -22 kHz | 64Hz -22 kHz | 44Hz -22 kHz | 75Hz -22 kHz | |
| Nennimpedanz: | 6 Ω | 6 Ω | 6 Ω | 6 Ω | |
| Mindestimpedanz: | 4 Ω | 4 Ω | 4 Ω | 4 Ω | |
| Empfindlichkeit: (2,83v@1m) | |||||
| Empfohlene Verständigerleistung: | 86dB | 88dB | 92dB | 89dB | |
| 15 -75W | 25 -75W | 25 -150W | 25 -100W | ||
| Weichenfrequenz: | 2,8 kHz | 2,9 kHz | 2,6 kHz | 2,7 kHz | |
| Effektives Volumen: | 3,3 Liter | 6,4 Liter | 34,9 Liter | 7,58 Liter | |
| Gehäuseabmessungen: (HxTxB mm) | H234.5xT203xB150 | H264.5xT278xB170 | H1006xT321xB270 | H160xT203xB430 | |
| Gewicht: (pro Gehäuse) | 3,5Kg | 5,0Kg | 21Kg | 6Kg |
Aktivsubwoofer 2070Si
Schutzart: Ported
Basseinheit (mm): 2x170 mm "Long Throw"
Verstärkerleistung: 140 Watt
Weichenfrequenz: 50Hz -150Hz (var.)
Gehäuseabmessungen (HxTxB mm): H425xT560xB195
Gewicht: 14,6Kg
ACOUSTICS
2000i Series
Odbnyicxphonc kai Ppobiaypaqcs PpoiovtoC
MoHocb yCnnteJ: 140BT
Yactota pa3deeneHHa: 50-150 Tc (nepemehna)
Fapntbkopnyca B42Bx 560 x 195
:Bec: 14.6 Kr
ACOUSTICS
2000i-Serie
Niveau Circa halverwege
Verbinding Volledig rechtsom (AV-installing)
Fase Volledig linksom (0°-instilling)
Geluidsmodus AV
Fase-inversie 0^
Automatische inschakeling Med
Niveau Circa halverwege
Automatische inschakeling Med
Dessutom innehälter kartongen für foljande modeller:
Välja plats für basländan
Koppla in baslådan für 2070Si
Multikanals AV-system
Stallain
Koppla in baslådan für 2070Si
Stereosystem
Kopplingar Stalla in
Koppla in baslådan für 2070Si
Stereosystem
Stalla in
2070Si Aktiv baslada
