| Type de produit | Enceinte centrale |
| Marque | Q-ACOUSTICS |
| Modèle | 2000Ci |
| Catégorie | Haut-parleur passif |
| Configuration | 2 voies, bass-reflex |
| Haut-parleur de graves | 2 x 100 mm |
| Haut-parleur d'aigus | 1 x 25 mm |
| Réponse en fréquence | 75 Hz - 22 kHz (±3 dB) |
| Impédance nominale | 6 Ω |
| Impédance minimale | 4 Ω |
| Sensibilité | 89 dB (2.83 V @ 1 m) |
| Puissance ampli recommandée | 25 - 100 W |
| Fréquence de coupure | 2,7 kHz |
| Volume interne | 7,58 litres |
| Dimensions (H x L x P) | 160 x 430 x 203 mm |
| Poids | 6 kg |
| Type de bornier | Standard (simple câblage) |
| Fixation murale | Possible (support optionnel) |
| Utilisation recommandée | Enceinte centrale home cinéma |
| Entretien | Chiffon sec légèrement humide, pas de solvants |
| Sécurité | Ne pas exposer à l'humidité, aux sources de chaleur |
FOIRE AUX QUESTIONS - 2000Ci Q-ACOUSTICS
Questions des utilisateurs sur 2000Ci Q-ACOUSTICS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice 2000Ci - Q-ACOUSTICS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 2000Ci de la marque Q-ACOUSTICS.
MODE D'EMPLOI 2000Ci Q-ACOUSTICS
Mode d'emploi et caractéristiques techniques du produit
Informations importantes - Lire attentivement
Ce symbole indique des instructions d'utilisation et d'entretien essentielles dans la documentation qui accompagne cet apparéil.
CONSULTER UN PROFESSIONEL QUALIFIE POUR TIUTE REPARATION
Ce symbole indique la presence dans cet apparéil d'un voltage dangereux, qui peut poser un risque de chic électrique.
Veuillez dire ces instructions.
Veuillez conserves instructions.
Veuillez prendre connaissance de tous les avertissements.
Veuillez suivre toutes les instructions.
N'utilisez pas cet apparéil à proximité de l'eau.
Nettoyez uniquely avec un chiffon sec.
N'obstruez pas les grilles de ventilation.
- Suivez attentivement les instructions du fabricant lors de l'installation.
N'installez pas cet apparéil à proximé d'une source de chaleur telle que des radiateurs, des bouches d'air chaud, des jours, ou tout autre apparéil (y compris des amplificateurs) conduisant la chaleur.
Ne supprimez pas la sécurité apportee par la prise polarisée ou de
type B. Une prise polarisée possède deux broches, dont une plus large que l'autre. Une prise de type B possède deux broches et une fiche terre. La broche la plus large ou la fiche terre sont là pour votre sécurité. Si la prise fournie ne convient pas, adressez-vous à unElectricien pour une mise aux nômes de votre installation électricque.
Evitez de marcher sur le cordon d'alimentation ou de le pincer, en particulier, à l'extrémité du cordon, de la prise et à la sortie de l'appraiè.
Utilisé uniquement des accessoires spécifiés par le fabricant.
Utilisez uniquement les chariots, pieds, tripodes, supports ou les tables
recommendés par le fabricant ou vendus avec l'appareil. au fournisseur, ou au réparateur de votre région; La liste Si vous utilisez un chariot, faites très attention lors du des adresses des réparateurs au RU figure dans ce
transport de l'appareil et évitez de le faire tomber pour ne manuel.
pas vous blesser. Tiers : Au cas improbable ou vous revendiez ce produit a
Debranchez cet appareil en cas d'orage ou lorsque vous un tiers, veuillez fournir ce mode d'emploi avec le produit.
ne vous en servez pas pendant une période prolongée. Remarque importante pour les utilisateurs au Royaume
Pour toute réparation, adressez-vous à un
professionnel. Faites réparer cet apparéil pour desdommages de n'importequelle nature : cordon
d'alimentation abime, liquide ou objet introduit dans remplace, utilisez un fusible de 3A de type ASTA ou BSI a
Iappareil, exposition à la plüie ou à l'humidité, la norme BS1362. Si vous nevez changer la prise elle-fonctionnement inhabituel, même, ozez le fusible avant de jeter la prise
chutes diverses.
Avertissement : Afin de diminuer les risques d'incendie d'alimentation.
ou de chic electrique, conservez cet appeareil à l'abri de Branchement sur secteur
la pluie et de l'humidité. Evitez toute éclaboussure et ne Les couleurs des fils du cordon d'alimentation sont en
posez pas d'objets contenant des liquides, comme des conformite avec le code suivant : Bleu : NEUTRE; vases, sur cet apparil. Marron : PHASE.
Tenir à l'ecart des flammes et ne pas poser de bougie sur Ces couleurs ne correspondant peut être pas à celles cet apparéil. des fiches de votre prise, procédez comme suit :
Avertissement : L'interrupteur de mise en marche du Connectez le fil BLEU à la borne affichant la dette N ou de subwoofer sert à mesure cette unité hors tension. Cet couleur BLEUE ou
interrupteur est situé sur le panneau arrirée. Afin de pouvoir acceder librement à cet interrupteur, l'apparil doit être place dans un endroit ouvert sans aucun obstacle. L'interrupteur doit lui aussi être libre d'accès.
Attention : Tout changement, ou modification, non expressement autorisé par le fabricant annule la garantie.
Réparation: Pour toute réparation, renvoyez l'appareil
NOIRE. Connectez
le fil MARRON à la
borne affichant la
lettre L ou de
couleur MARRON
ou ROUGE.
FUSIBLE-3A BS 1362
MARRON
(Phase)
Série Q Acoustics 2000i
Introduction
La gamme d'enceintes de série Q Acoustics 2000i est concise pour répondre aux besoin des cinéphiles et des amateursurs de musique. Notre gamme comprend :
2010i: Une enceinte d'étagère compacte avec un caisson de basses de 100mm.
2020i: Une enceinte d'stagere avec un caisson de basses de 125 mm.
2050i: Une enceinte colonne avec deux caissons de basses de 165 mm
2000Ci: Une enceinte centrale avec deux caissons de basses de 100 mm, pouvant etre fixe au mur, si necessaire.
2070Si: Un subwoofer actif de 140 Watt avec un haut-parleur de 2 X170 mm et un détector de signal pour allumage/arret automatique.
Vous pouvez effectuer un bi-câblage sur toutes les encéntes passives sauf la 2010i et la 2000Ci.
Toutes les enceintes fonctionnent à proximate des écans de télévision sans aucun problème à l'exception des enceintes de la gamme 2000Si, qui ne doivent pas été placees à moins de 500 mm d'écans de télévision ou de tout autre matériel pouvant être perturbé par un champ magnétique. Cela n'affecte pas les écans à plasma ni les écans à affichage à cristaux liquides. Avant de brancher vos enceintes, assurez-vous que toutes les parties actives de votre système audio sont éteintes ou hors tension.
Lorsque vous allumez votre système audio ou lorsque vous changez les sources d'entrée, baissez le volume jusqu'à un bas niveau. Montez graduelflement le son.
Ne montez JAMAIS le son au maximum. Le bouton de contrôle du volume est trompeur et n'indique pas la puissance du système audio. L'utilisation du volume au maximum peut endommager votre capacité auditive.
Ne raccordez PAS les bornes de votre enceinte au secteur.
Ne laissez PAS vos enceinles dans des endroils trop froids, trop chauds, trop humides ou au soleil.
Si vous utilisez vos enceinles sans les grilles de protection, faites bien attention à ne pas endommager les haut-parleurs.
N'utilise PAS des pieds de fortune. Installez vos enceintes sur des pieds recommendés par Q-Acoustics selon les instructions, en utilisant les pointes de fixation fournies. Vote revendeur pourra vous conseiller.
NE demontez PAS vos enceintes car vous annuleriez la garantie.
Déballer vos enceintes
Déballez complètement vos enceintes. Sortez les enceintes du carton en soulevant les enceintes elles-memes. Ne vous servez pas de sacs en pour les soulever. Les enceintes 2050i et 2070Si sont assez lourdes; demandez de l'aide pour les soulever, si nécessaire.
Lorsque vous déplacez les enceintes, ne les trainez pas par terre car vous risquez de les endommager. Soulevez-les avant de les déplacer.
Voutrouverez dans le carton:Le(s)enceinte(s)etce mode d'emploi.
Pour les modèles suivants, le carton d'emballage contient également :
2050i: Un jeu de clous de plancher et de capuchons de clou pour chaque haut-parleur. Une clé Allen pour régler les clous une fois installés.
2070Si: Un cordon d'alimentation adapté à l'alimentation secteur dans voire région, 2 cables RCA/Phono à angle droit, Un disque CD d'installation AV.
Vérifiez bien le produit. Si l'un des articles est manquant ou endommagé, contactez-vous revendeurès que possible.
Conservez l'emballage pour transporter le matériel ultérieurement. Si vous decide de jeter l'emballage, respeclez la reglementation de votre pays en matière de recyclage.
Installation
Fixations au sol très pointues. Faites très attention!
Ne placez jamais une enceinte avec des pointes de fixation dans des endroits pouvant être endommages!
Soulevez toujours vos enceintes pour les déplacer; ne les tirez jamais !

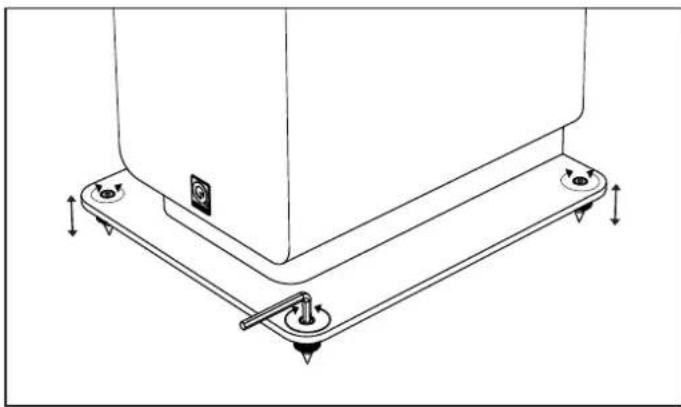

Fitting the Floorstand Spikes-2050i Bondes alveolaires
Vissez a moitié les fixations sur le
socle et remettez l'enceinte à fonctionneront de manière optimale s'il y a un espace libre derriere eux, par I'endroit. (Si vous possedez un sol en exemple 200 mm par rapport à un mur. Si vous placez vos haut-parleurs pres bois ou en pierre enforcez les d'un mur/coin, alors vous devrez inseder des bondes alveolaires dans les protège-points sur chaque fixation orifices arriere, sinon ily aura trop de graves. La basse subwoofer 2070Si est avant de remetre l'enceinte à ajustée en utilisant les contrôles de niveau. I'endroit).
Une fois l'enceinte à l'endroit,
resserrez chaque fixation avec la cef
hexagonale en partant du haut et
ajustez plus ou moins les fixations
jusqu'à ce que l'enceinte soit à
niveau et parfaitement stable.

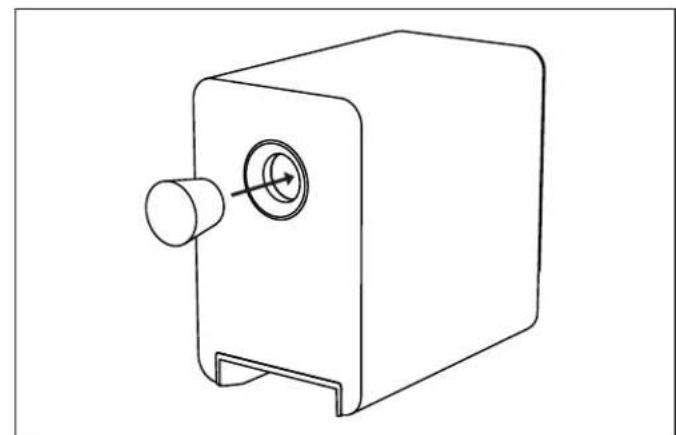

Vérifie que les bondes sont bien enforcées dans l'orifice sans aller trop loin.
Vous constaterez que le niveau des graves diminue, mais que la définition et l'extension des graves augmentent. Testez pour voir la solution que vous préférez et changez la position du haut-parleur, par petits intervalles, de manière à optimiser le résultat final.
Positionner les enceintes passives
Dolby et le symbole du double-D sont des marques déposées de Dolby Laboratories.
2050i

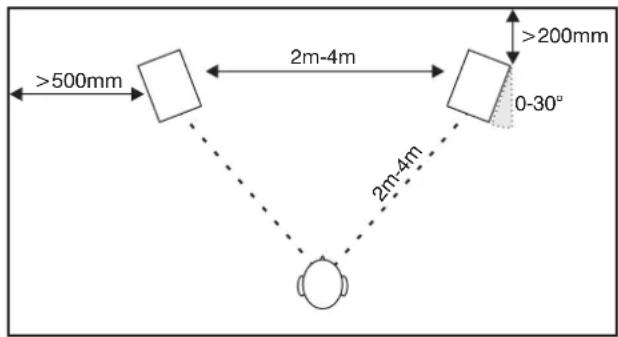

Les enceintes 2050i doivent être positionnées à 200 mm minimum du mur arrrière et à 500 mm des murs lateraux. En plaçant vos enceintes plus pres du mur, vous augmentez les graves, mais cela peut résomer et manquer de précision et de qualité. Les enceintes doivent être bien placees, tournées vers l'auditeur et situées de 2 m à 4 m de distance les unes des autres. Tourner légément les enceintes vers l'intérieur améliore la qualité stéreo mais réduit la source sonore.
2010i et 2020i
Les enceintes 2010i et 2020i doivent si possible être montées sur des pieds Q-Acoustics ou fixées au mur. Si vous désissez de lesmettre sur des pieds, l'unité des aiguis doit être à la hauteur des oreilles de l'auditeur. Les enceintes montées au mur peuvent être placeés être un peu plus haut et inclinées vers le bas. Les enceintes sur pieds doivent être traitées comme des enceintes colonnes mais peuvent être placeés un peu plus prés du mur arrêté. Ces enceintes peuvent également être placeés sur des étagères.
Un support concu specialement pour fixer les enceintes Q Acoustics 2010i, 2020i et 2000Ci au mur, est en vente chez votre revendeur. Des pieds pour les enceintes 2010i et 2020i sont également disponibles.
Soyez pré à expérimenter afin de couver le meilleur agencement possible, adaptable à votre goût, dans la piece que vous avezciesie.
Enceintes à effets
2000Ci
Le modele 2000Ci a ete concu pour etre utilise a proximete d'un ecran de t'élevision. Il doit etre place directement au-dessus ou au-dessous de I'écran. Si vous possédez un téléviseur traditionnel, assurez-vous qu'il puisse soutenir les enceintes et qu'il offre une surface égale. Dans le cas contraire, placez le téléviseur dans un meuble telé et l'enceinte 2000Ci sur une étagère solide directement en-dessous du téléviseur.
Si vous possédez un écran à plasma ou à affichage à cristaux liquide, fixez l'enceinte 2000Ci au mur ou sur toute autre surface ajustée directement au-dessus ou au-dessous
de I'ecran.
Enceintes Surround

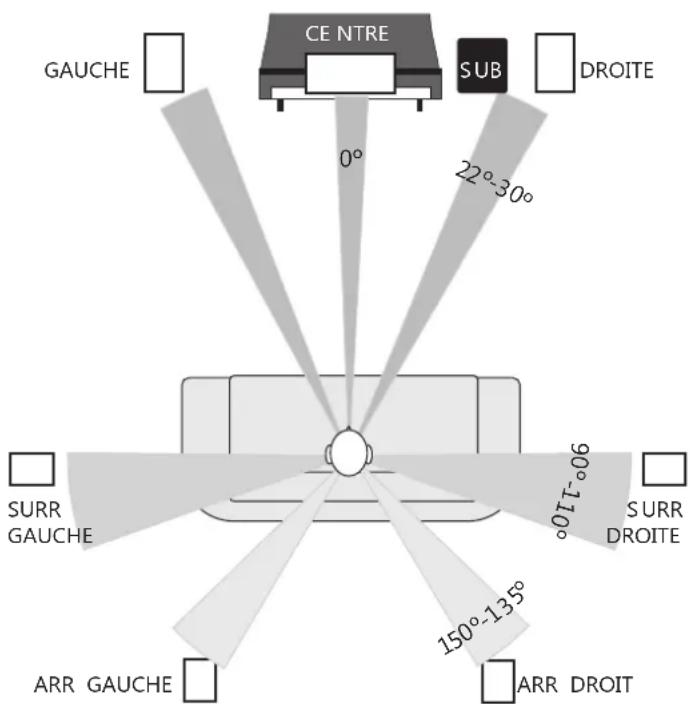

Il y a des recommandations de Dolby labs pour les enceintes à effets 5.1.
Montez les enceintes surround de chaque cote de l'auditeur, légerement en retrait par rapport à la position d'écoute. Les enceintes doivent être tournées vers l'intérieur et montées sur les murs latraux ou bien, si la piece est large, montées sur des pieds hauts, le centre des enceintes se trouvant au-dessus du niveau de l'oreille de l'auditeur.
Brancher les enceintes passives

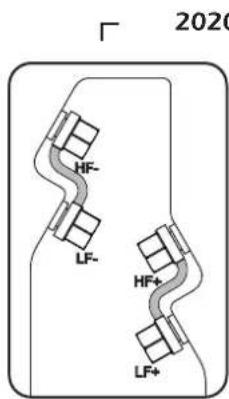

Borniers et Connecteurs
Les enceintes 2020i et 2050i peuvent etre installes avec un bi-cablage. Le prince du bi-cablage requiert quatre bornes. Les deux bornes superfieures sont reliées à l'enceinte des aigus (HF) et les deux bornes inférieures sont reliées à/aux enceinte(s) des graves (LF). Ces bornes sont livrées avec des liaisons amovibles servant à relier les bornes entre elles. Cela vous permel de branchier les enceintes de maniere traditionnelle avec une paire de cables ou en « bi-cablage » avec les double-borniers.
Les enceintes 2010i et 2000Ci ont des bornes standard.
Branchement Standard
Bi-cablage
Branchement Standard
Cable des enceintes
Des cables d'enceintes spécialisés vous permettront d'atteindre uneffectivee qualite de reproduction des sons que les cables multi-usages traditionnels, comme les fils de sonnerie. Utilisez des cables avec une quantite assez importante de cuivre pour les enceintes centrales et avant. Les cables fins diminuient les graves et limitent la gamme dynamique. Les enceintes surround (arrières) sont moins importantes.
Les cables d'enceinte possedent une rayure ou un trace en leur centre. Il sont traditionnellement reliés aux bornes
positives. Les cables reliant l'amplificateur aux enceintes avant doivent etre de la meme longueur. Ne raccordez jamais deux cables - utilisez la longueur entiere.
Preparer les cables
Dedoublez les cables sur 40 mm. Denudez les fils de 10 mm et tournez les fils pour tous les rassembler. Sectionnez le cable en en laissant 7 mm à nu.
Branchement
Dévissez la borne dans le sens contraire des aiguilles d'une montre pour faire apparaitre le trou de montage prévu à la base de la borne.
Insérez la partie dénudée du cable dans le trou. Resserrez complètement la borne à
la main. Assurez-vous qu'aucun fil ne dépasse qui pourrait entraire en contact avec les bornes adjacentes.
Les regles europeennes de sécurité interdisent l'utilisation de fiches de 4 mm.
Brancher des enceintes passives

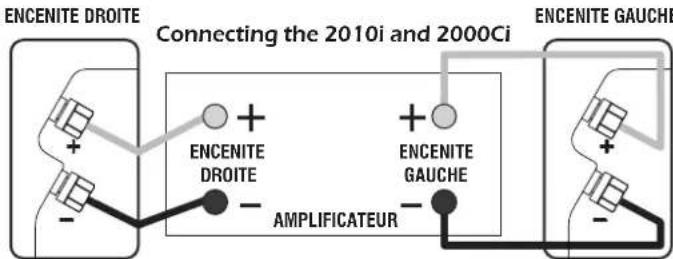

Raccordements stéreo
Faites passer le cable par le range-cable avant de brancher l'enceinte.
Reliez la borne ROUGE (+) de l'enceinte de DROITE à la borne ROUGE.
Positive (+) sur I'enceinte de DROITE de I'ampli. Reliez la borne NOIRE (-) de I'enceinte à la borne Négative, NOIRE, (-) correspondante de I'amplificateur.
Répétez cette opération pour l'enceinte de GAUCHE.

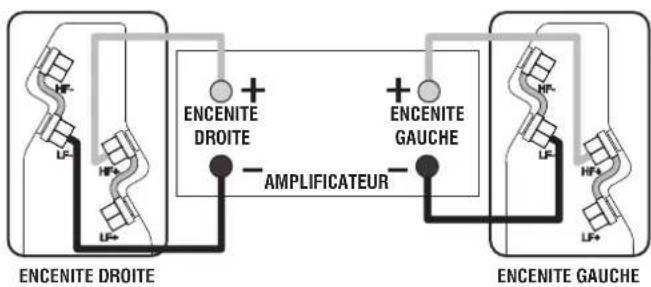

Pour les modèles 2020i et 2050i vous pouvez utiliser les bornes Positives (+) ou Négatives (-) à vous gré. Veuillez vous référer au schéma ci-dessous.
Branchement Standard : 2020i and 2050i

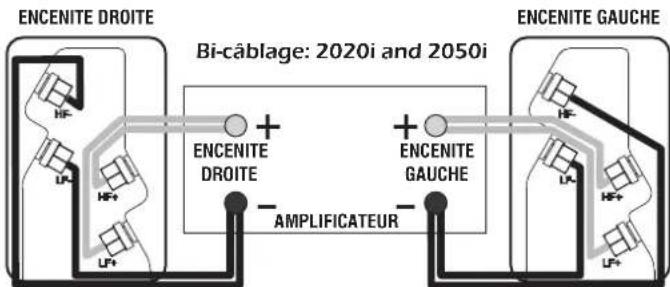

Bi-cablage
Brancher directement les aigus et les graves d'une enceinte sur un amplificateur améliore à la fois la qualité des graves et la gamme dynamique.
Pour le bi-cablage: Préparez deux cables doubles pour chaque enceinte. Dévissez toutes les bornes des enceintes et étaz les deux liaisons. Reliez ensuite les bornes des aigus et des graves à l'amplificateur selon le procédé de branchement standard préalablement décrit. Veillez vous référer au schéma ci-dessous.
Lorsque vos enceintes sont raccordées : Allumez le système et mettez de la musique à un volume modéré. Ajustez l'emplacement des enceintes à votre goût.

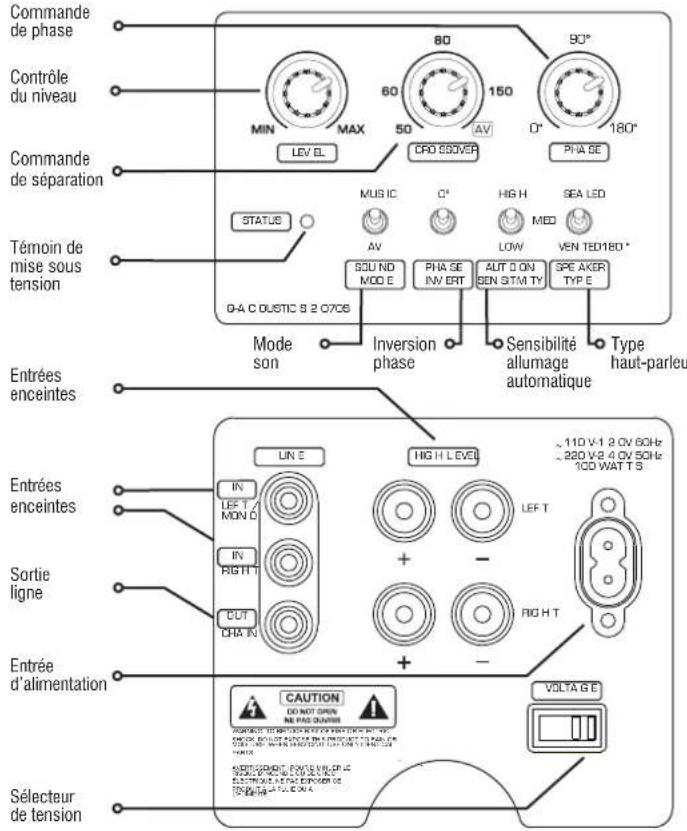

Haut-parleur des graves 2070Si
Preliminaires
Déballez le haut-parleur des graves en suivant les indications données precedemment. Avant de connecter le haut-parleur des graves, vérifie que tous les circuits électroniques de votre système sont hors tension.
Le haut-parleur des graves est reglé sur la tension de votre région. Si vous allez dans une région utilisant une tension différente, réglez correctement le/selecteur de tension avant de raccorder à l'alimentation principale!
Positionnement du haut-parleur des graves
Les basses fréquences sont pratiquement omnidirectionnelles. Bien que cela signifie que vous pouvez placer le haut-parleur des graves praliquement n'importe où, l'image stéreo sera cependant(Meilleure si vous positionnez le hautparleur des graves au niveau des haut-parleurs avant et le plus pres possible de la position centrale d'écoute. Ceci peut ne pas être réalisable dans un système multivoies. Si vous placez le haut-parleur des graves pres d'un mur, les graves seront renforcés mais, à certains emplacements, les graves pourront être indistincts et émettre un son sourd.
Le haut-parleur des graves doit etre place pres de la source d'alimentation principale. Nutilisez pas de cables rallonges. Achetez un cordon d'alimentation plus long si nécessaire.
Le commutateur SOUS TENSION/HORS TENSION sert à déconnecter cet appeareil de l'alimentation principale et il est monté sur le panneau arrière. Il doit y avoir un espace libre important entre l'arrière de l'armoire et un mur ou un autre objet afin que l'accès à ce commutateur ne soit pas géné.
Au moment du positionnement du haut-parleur des graves, vérifie que le sol est solide, qu'il n'y a pas de lattes défaites, etc. Le déplacement d'air à partir du haut-parleur des graves pour les volumes de son élevés est très important; ne le placez pas pris de tissus d'ameublement ou d'objets pouvant vibrer. Ne placez pas d'objets sur le haut-parleur, quels quils soient.
2070Si Subwoofer - Utilisation
Installation et réglage
Mise sous tension automatique
Cette fonction vous permet demettre le système sous tension et hors tension sans avoir a mettre également le haut-parleur des graves sous tension et hors tension.
S'il n'y a pas de signal d'entrée, après quelques minutes le haut-parleur des graves passera automatiquement en mode standby (veille). Ceci est indiqué par le voyant SOUS TENSION, sur le panneau arriere, qui devient rouge. Dès que le haut-parleur des graves détecte un signal d'entrée, il passes automatiquement en mode opérationnel et le voyage Power sera à nouveau vert. Certains types de musique et certains canaux de TV contiennent très peu d'informations BASSE FREQUENCY dans le signal audio et, dans ce cas, le haut-parleur des graves peut ne pas quitter automatiquement le mode veille, bien que du son arrive des autres haut-parleurs dans le système. Dans ce cas, le seul peut être regle pour augmenter la sensibilité du haut-parleur, en reglant la sensibilité auto-on (mise en marche automatique) sur HAUT. Cependant, dans certains cas, avec un tel réglage, le haut-parleur des graves peut rester allumé tout le temps, ce qui est dû à la petite quantité de bruit qui sera normalément present à partir de l'amplificateur système principal. Ce bruit doit disparaitre lorsque l'amplificateur est mis sur standby (veille), ce qui permet au haut-parleur des graves de s'teindre à nouveau. Si le haut-parleur des graves reste allumé, même lorsque l'amplificateur principal est étéint, nous recommendons de laisser le sélecteur de sensibilité sur MOYEN, car la perte des graves sera presque indetectable en raison des caractéristiques de reaction de l'oreille humaine.
Si le niveau de bruit produit par l'amplificateur est plus élevé que la normale, ou si les câbles de liaison collectent un renflement à partir des cables d'alimentation voisins, le haut-parleur des graves peut rester allumé, même lorsqu'aucun son
n'est lu. Si le renflement provenant du haut-parleur des graves est significatif, vous devrez essayer de déplacer les cables pour diminuer la collecte du renflement ou vous devrez essayer des cables différents. Si le problème ne peut pas etre facilement corrige, nous recommendons demettre le selecteur de sensibilité sur BAS afin de voir si cela permet de faire passer le haut-parleur des graves en mode standby (veille).
Bien qu'on puisse laisser le haut-parleur des graves en mode veille indéfiniment en toute sécurité, si vous doivent abserter de chez vous pendant une longue période, nous vous recommendons d'éteindre le haut-parleur à l'aide du commutateur MARCHE/ARRÉT.
Le haut-parleur des graves 2070Si comporte un système de protection contre la chaleur à sécurité intrinsique. En cas de surchauffe de l' amplificateur, il s'arrête momentanément puis recommencerà à fonctionner. Dans ce cas, vérifie que les orifices de ventilation sur le panneau de commande ne sont pas recouverts et que le haut-parleur des graves n'est pas place trop pres d'une source de chaleur comme un radiateur.
Utilisation de plusieurs haut-parleurs des graves
Votre haut-parleur des graves 2070Si comprend une connexion de sortie ligne appelée "Sortie chaine". Sur les systèmes compteant plusieurs haut-parleurs des graves, ici permet de boucler le signal avec un autre ou plusieurs autres haut-parleurs de graves. C'est une fonction commode qui est une alternative à l'utilisation d'un "adaptateur Y" à la sortie de l'amplificateur. Le signal sera transmis directement et ainsi tous les haut-parleurs de graves doivent être paramétrés indépendamment en utilisant normalement leurs commandes.
La section suivante est décomposée entre l'installation d'un home cinema et l'installation d'une chaine stéreo standard. Voir la section correspondante pour vous système.
Brancher le Sub 2070Si
Système AV multivoies

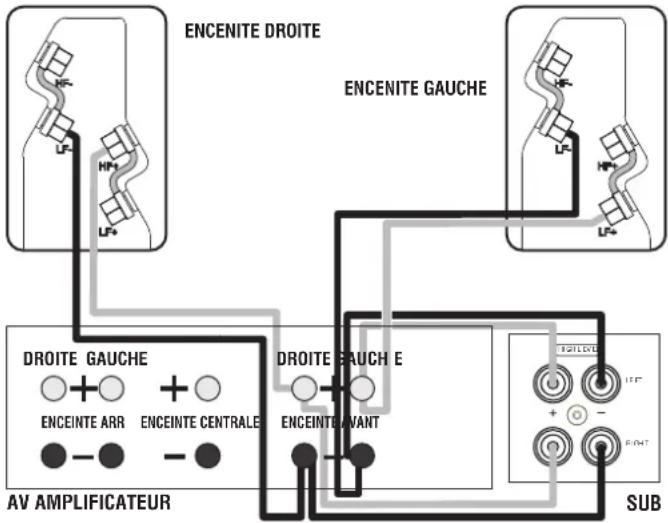

Connexions

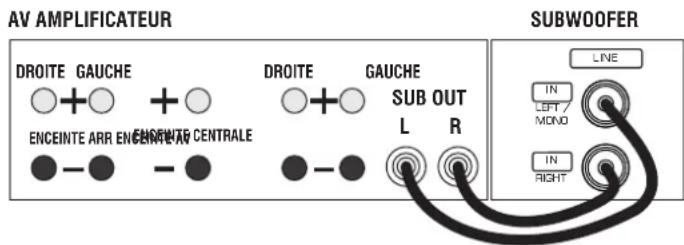

La connexion standard utilise les entrées phono RCA de niveau ligne. Pour l'installation typique d'un système AV, vous devrez utiliser un seul cable de liaison RCA phono. comme ce cable sera probablement très long, vous nevez vous procurer un cable blinde de bonne qualite. Vote distributeur Q Acoustics sera heures de vous fournir un cable de liaison approprié.

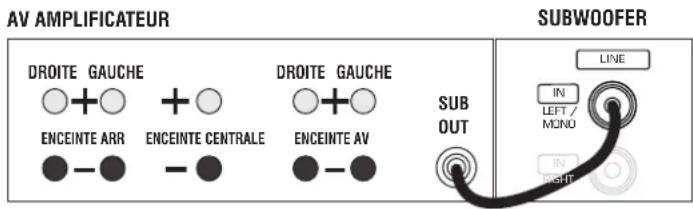

Raccordez la sortie HAUT-PARLEUR DES GRAVES sur l'amplificateur AV à l'entrée Ligne L/Mono sur le haut-parleur des graves, en,enfantant fermement les fiches en place pour assurer un bon contact.
Installation et réglage
Vérifiez que toutes les connexions du système sont correctement et fermement établies. Vérifiez que le haut parleur des graves est étant. Reglez les commandes sur leurs valeurs par défaut suivantes :
Niveau Environ à mi-echelle
Séparateur A fond dans le sens horsaire
(reglage AV)
Phase A fond dans le sens antihoraire
(reglage 0^ )
Mode son AV
Inversion phase 0^
Sensibilité allumage automatique Moyen
Type haut-parleur Pas d'effel lorsque le séparateur
est mis sur AV,done position
quelconque
Enfichez le cordon d'alimentation fourni dans le haut-parleur des graves, puis dans la prise femelle d'alimentation AC. Branchez l'alimentation à la prise femelle d'alimentation, puis fermez (position "MARCHE") le commutateur d'alimentation du haut-parleur des graves. Le voyant SOUS TENSION sur le panneau de l'amplificateur du haut-parleur des graves s'allumera et le haut-parleur des graves fonctionnera.
Vérifiez les réglages sur votre amplificateur AV afin de vous assurer que le haut-parleur des graves est réglé sur "MARCHE" ou "OUI". Le niveau du haut-parleur des graves sur l'amplificateur AV doit être réglé sur sa position par défaut ou sur 0dB. Vous nevez avoir déjà réglé les dimensions et les positions des haut-parleurs pour tous les autres haut-parleurs de votre système. Si vous avez l'options pour régler la fréquence de séparation sur les autres voies, vérifie que celle-ci est régée de manière appropriée sur vos haut-parleurs. Réglez sur la distance (ou temporisation) correcte, compte tenu de la position que vous avezcision pour le haut-parleur des graves.
Brancher le Sub 2070Si
Système AV multivoies
Connexions
Lisez une musique stéreo que vous connaissiez bien et testez le réglage d'inversion de phase et le réglage de niveau jusqu'à ce que vous entendiez un mélange de sons uniforme entre les haut-parleurs avant et le haut-parleur des graves. Si vous entendez le son du haut-parleur des graves se détacher du son des autres haut-parleurs, le volume est réglo trop fort!
Rappelez-vous toujours que la sensibilité de l'orelle humaine aux graves varie enormément en fonction du volume, d'ou la nécessite d'une large gamme de programmes et de niveaux de son. Une fois que vous étés satisfait du son, vous pouvez chercher un accord plus fin en utilisant le disque CD inclus.
De nombreux amplificateurs de home cinema ont des réglages de distance incorporeés dans une temporisation dépendant de la distance du haut-parleur par rapport à la position optimale d'écoute ; le point où la musique est la meilleure. L'emplacement du haut-parleur des graves est très important dans un système de home cinema et donc, si ces réglages sont corrects, la performance globale du système sera très améliorée. Un disque CD est inclus avec le haut-parleur des graves 2070Si pour faciliter le réglage de la distance et de la temporisation de l'amplificateur AV.
Disque d'installation: Ce disque contient six pistes, chacune lit un bruit rose (20 Hz à 1000 Hz) en associant un haut-parleur et le haut-parleur des graves.
Piste un: Haut-parleur des graves et haut-parleur gauche avant
Piste deux: Haut-parleur des graves et haut-parleur centre avant
Piste trois : Haut-parleur des graves et haut-parleur droit avant
Piste quatre : Haut-parleur des graves et haul-parleur droit arrêté
Piste cinq : Haut-parleur des graves et haut-parleur gauche arrière
Piste six : Haut-parleur des graves et tous les haut-parleurs
Choisissez le haut-parleur avant le plus proche du haut-parleur des graves et lisez la piste correspondante. Par exemple, s'il s'agit du haut-parleur droit avant, lisez la piste trois. Reglez la distance/temporisation de l'amplificateur du haut-parleur des graves de la plus petite valeur possible. Celle-ci peut être augmentée ou diminuée, qu'elle que soit le haut-parleur. Par exemple, si la distance est reglee sur 4 m, remplacez-la par 4,1 m ou 3,9 m. Ecoutez pour voir si le bruit rose devient plus chaud et si la tonalite est plus dense ou plus mince.
Si vous choisissez 4,1 m et si le son presente une tonalité plus remplie, remplacez à nouveau le réglage par 4,2 m et ainsi de suite, jusqu'à ce que le son commence à nouveau à开发商 plus mince. Cependant si, lorsque vous remplacez par 4,1m, le son devient plus mince, essayez de diminuer le réglage à 3,9 m. Àsi vous pourrez tracer le réglage optimum (le plus
Brancher le Sub 2070Si
Système AV multivoies Système stéreo
Connexions Connexions
Ne reglez pas en faisant varier la distance de mesure initiale de plus de n +/- 0,5 m (pour cet exemple, ceci correspondrait de 3,5 m à 4,5 m). Si vous n'avez pas pu discerner une amélioration de tonalité, essayez de permuter la position du commutateur d'inversion de phase sur le haut-parleur des graves 2070Si et repétéz l'exercice. Ensuite vérifie à nouveau le son avec de la musique stéreo pour voir si une amélioration s'est produit.
Si le haut-parleur des graves 2070Si est ensuite déplaced par rapport aux autres haul-parleurs, réglez à nouveau la distance amplificateur-haul-parleur des graves sur la nouvelle valeur et répêze l'exercice. Une fois que vous pensez avoir atteint le réglage optimal, lisez la piste six pour vérifier le résultat global. Le son doit être bien rempli et chaud et il doit être intégré, sans qu'un haut-parleur particulier soit prédominant.
Il y a deux options de connexion pour un système stéreo. L'option recommendée consiste à utiliser un cable phono RCA stéreo partant des prises femmes PRE-SORTIE de l'amplificateur mais, si votre amplificateur n'en a pas, vous pouvez utiliser les entrées HAUT NIVEAU de leur 2070Si.
Raccordez un cordon phono RCA stéreo de bonne qualité aux entrées L (gauche) et R (droite) du 2070Si et raccordez l'autre extrémité aux prises fénelles PRE-SORTIE à l'arrière de l'amplificateur. Le haut-parleur des graves ajoutera automatiquement les signaux L (gauche) et R (droit) ensemble pour qu'aucune information ne soit perdue. Si vous pouze faire passer un seul cable phono RVA vers chaque haut-parleur des graves, et ainsi avoir un système stéreo de haut-parleur des graves. Vérifie que la sortie L (gauche) de l'amplificateur va vers le haut-parleur des graves gauche et que la sortie R (droite) va vers le côte droit pour préserver l'image stéreo des haut-parleurs principaux. Les haut-parleurs des graves doivent être places pres de leurs haut-parleurs principaux respectifs, et le réglage devra être effectué séparation pour chaque haut-parleur des graves.
Brancher le Sub 2070Si
Système stéreo Installation et réglage
Connexions
S'il n'y a aucune prise ferrelle PRE-SORTIE disponible, vous pouvez utiliser les entrées HAUT NIVEAU. Vous aurez besoin de cables de haut-parleur suffisamment longs pour aller du 2070Si aux bornes haut-parleur de votre amplificateur. Raccordez les deux ensembles en vérifier que les voies L (gauche) et R (droite) sont correctes, et vérifie que les connexions plus et moins sont cohérentes aux deux extrémités.
Vérifiez que toutes les connexions système sont établies correctement et fermement. Vérifiez que le haul-parleur des graves est étient. Réglez les commandes sur leurs valeurs par défaut suivantes.
Niveau Environ à mi-échelle
Séparateur Minimum 50 Hz pour les grands haut-parleurs reposant sur le sol et à mi-echelle (100 Hz) pour les haut-parleurs d'étagère ou les petits haut-parleurs
Phase A fond dans le sens antihoraire (réglage 0^ )
Mode son Musique
Inversion phase 0^
Sensibilité Moyenne
allumage
automatique
Type haut-parleur Sélectionnez "scelle" si vos principaux haut-parleurs sont du type boitier étanche ou fermé. Sélectionnéz "Ported" si vos haut-parleurs principaux comportent un port ou un orifice de ventilation.
Branchez le cordon d'alimentation fourni dans le haut-parleur des graves, puis dans la prise femelle d'alimentation AC. Mettez sous tension à la prise femelle d'alimentation, puis fermez (position "MARCHE") le commutateur d'alimentation du haut-parleur des graves. Le voyant MARCHE sur le panneau d'amplificateur du haut-parleur des graves s'allumera et le haut-parleur des graves sera opérationnel.
Brancher le Sub 2070Si
Système stéréo
Installation et réglage
Lisez une musique que vous connaissiez bien et testez le réglage d' inversion de phase et le réglage de niveau jusqu'à ce que vous entenduez un mélange de sons uniforme entre les haut-parleurs avant et le haut-parleur des graves. Si vous entendez le son du haut-parleur des graves se détacher du son des autres haut-parleurs, le volume est réglo trop fort!
Rappelez-vous toujours que la sensibilité de l'oreille humaine aux graves varie enormément en fonction du volume, d'ou la nécessite d'une large gamme de programmes et de niveaux de son. Une fois que vous étés satisfait du son, vous pouvez chercher un accord plus fin en utilisant les autres commandes.
Séparateur: Cette commande déterminée àquelle fréquence la sortie du haut-parleur des graves commence à diminuer rapidement. Il doit être régé sur une valeur correspondant à la fréquence à laquelle vos haut-parleurs principaux doivent accorder un son fort. Le réglage permet un transfert régulier entre la sortie du haut-parleur des graves et la sortie du haut-parleur principal. Si la valeur de réglage est trop faible, il y aura un "trou" dans le son avec certaines fréquences très faibles; inversément, si la valeur de réglage est trop élevé, certaines fréquences seront amplifiées de manière excessive en générant des graves trop puissants. Vous pouvez avoir une idée du réglage correct à partir de la fiche des specifications de vos haut-parleurs principaux; recherchez la fréquence la plus BASSE que le haut-parleur produit (le "point -3dB") sous le titre "Réponse en fréquence". Le positionnement dans la piece a un effet très important sur la reproduction des basses fréquences par le haut-parleur des graves et par vos haut-parleurs principaux, donc ne vous inquiétez pas si vous constaté que vous avez besoin d'un réglage ne correspondant pas au point BASSE fréquence spécifique pour vos haut-parleurs principaux.
Le réglage peut nécessiter de nombreuses heures d'excoute, car toutes les commandes de votre haut parleur des graves interagissant entre elles ; il n'y a pas de route facile vers le succès. La position optimale du commutateur d'inversion de phase dépend beaucoup de la fréquence de séparation可以选择 ; aussi, lorsque vous procédez au réglage précis des commandes, vous pouvez continuer à essayer d'autres réglages pour voir celui que vous préférez.
Une fois que vous pensez être proche des réglages optimaux, vous pouvez alors améliorer l'intégration entre le haut-parleur des graves et les haut-parleurs principaux en réglant la commande de phase. Cette commande est unique, car elle utilise une temporisation pure, rendue possible par le processeur de signaux numériques intégré, et donc n'ajoute pas de son défavorable au "retard de groupe" comme sur la plupart des haut-parleurs des graves. Le processeur de signaux numériques (DSP) ajuste la temporisation disponible pour que cette commande assure toujours un déphasage de 0 - 180^ pour la fréquence de séparation可以选择. Cette commande affecte le niveau des graves produit à la fréquence de séparation et affecte aussi la régulariat de la transition. Il y aura à nouveau une interaction avec la commande de séparation, et il peut donc être nécessaire de procéder à de fins réglages de la fréquence de séparation pour obtenir les mêlleurs résultats possibles. Vous pourrez aussi Broker un résultat final meilleur en basculant le commutateur d'inversion de phase et en essayant d'optimiser à nouveau les commandes de séparation et de phase. L'experimentation est la clé pour Broker une intégration parfaite; une fois qu'elle est atteinte, vous ne devez jamais pouvoir détector qu'un son provient du haut-parleur des graves. Le résultat final sera un système avec une réponse des graves, puissant et étendue,semblant provenir de l'étage son entre les haut-parleurs principaux.
Sur les enceintes avant est préféroyable d'effectuer un bi-câblage à condition que le réseau du répartiteur le permelle.
Les enceintes du canal central et Surround sont branchées de maniere conventionnelle.
Les raccordements pour un 6.1 et 7.1 sont les mêmes que les raccordements pour un 5.1 mais avec des canaux d'effets en plus.
Lorsque vous installez des cables d'enceintes faites très attention à ne pas les faire passer dans des endroits dégagés au milieu de la pièce ou à tout autre endroit où ils pouraient représenter un danger. Faibles passer les cables d'enceinte le long des murs si possible.
Les câbles de la sortie « Line level » doivent être séparés des cordons d'alimentation. No faites jamais passer des câbles de la sortie « Line level » parallèlement aux câbles d'alimentation, en particulier sur des longueurs importantes.
Si le subwoofer se déclenché lorsque vous allumez ou éteignez des apparciels électriques, modifiez l'emplacement du cable du signal d'arrivée avant d'entreprenevre quoi que ce soit d'autre.
A propos du Home Theatre
Le schéma ci-dessus représenté la disposition recommende par Dolby Labs pour les systèmes 7.1. La disposition du 6.1 est la même sauf que la seule enceinte centrale remplace les deux enceintes arrrière. Le positionnement du 5.1 ne compte pas d'enceintes arrrière.
Positionnement: Les enceintes avant et centrales doivent être mises au même niveau. Si cela n'est pas possible, consultez le manuel du processeur qui vous permettra d'ajuster les temps de retard entre les enceintes centrales et avant. Si vous possedez un système 5.1, la position de l'auditeur peut être plus proche du mur arrêté. La encore, soyez pré à faire des tests.
Gérer les graves : Les processeurs AV vous offre un besoin en matière de puissance. Si vous choisissez « Large » l'enceinte recoit la fréquence complète. Si vous choisissez « Small », le Subwoofer recoit les graves. Nous vous consellons d'opler pour « Small » pour les modèles 2000Ci, 2010i et 2020i lorsque vous les utilisez dans votre système audio. Choisissez l'options « Large » pour la 2050i. L'options subwoofer doit être sélectionnée (sur « MARCHE » ou « OUI »)
Niveau: ÀpRES avoir établi les paramétres de base de votre système, mettez cette processeur sur « setup » Tous les haut-parleurs doivent être régles de façon à atteigner le même niveau du point de vue de l'auditeur. Si cette processeur vous permet de régler les temps de retard, suivez attentionivement les instructions car cette déterminée les résultats obtenu. Lorsque vous regardez un film, les canaux arrirées peuvent sembler attenués mais ils ne le sont pas! Vous pourrez cependant ajuster le volume du subwoofer à la fois au niveau du processeur et du subwoofer. Une fois ces réglages effectués, ne les réajustez pas.
LFE: Le canal LFE envoie tous les effets sonores des graves au subwoofer. Si les enceintes sont sur « Small», les graves de ces canaux sont également retransmis au subwoofer. Si vous utilisez cette système à des niveaux extrémement élevés et que vous avez régile le niveau du subwoofer trop haut, vous risquez de surcharger le subwoofer et d'oblenir dessons assez déplaisants. Si cela se produit, baissez le niveau immédiatement.
Phase: Si vos enceintes sont mal connectées, les graves seront presque inaudibles et de très mauvaise quality. Dans ce cas, vérifie les raccordements. Si le cable de votre enceinte possède une rayure, utilisez plusieurs les fil à rayure pour raccorder toutes les bornes positives (ROUGE). Le système sera ainsi toujours correctement raccordé.
Suivez toujours les instructions du manuel du processeur AV!
Entretien et nettoyage Garantie
Enceintes
Nettoyez les armoires avec un chiffon légèrement humidifié. Nutilisez pas de produits de nettoyage à base de solvant. Si les armoires sont tâchéées, enlevez les tâches avec un chiffon légèrement humidifié avec de l'eau, du white spirit ou de l'alcool isopropylique selon la nature de la tâche. Puis tamponné légèrement avec un chiffon pour enlever les résidus de produit de nettoyage. Nutilisez jamais de produits abrasifs.
Grilles
Epoussetez les grilles avec une brosse douce. Ne demontez jamais les grilles des enceintes à moins que cela ne soit absolument nécessaire.
Unités d'entraînement
Ne manipuez ou ne touchez jamais les unités d'entrainment des haut-parleurs car elles sont facilement endommagées.
Les enceintes Q Acoustics sont garanties sans aucun défaut de fabrication ou de vice de matière :
Enceintes passives : 5 ans après l'achal.
Enceintes actives & Subwoofoers : 2 ans après l'achat.
Si un produit s'avéré défecteurs durant la période de garantie, Q Acoustics s'engage à réparer ou à replacer tout produit défecteurs après inspection par un revendeur ou un représentant de la Compagnie.
Les mauvaises utilisations et l'usure habituelle ne sont pas couvertes par la garantie.
Les produit defeclueux doivent d'abord etre renvoyes au revendeur. Si cela n'est pas possible l'article doit etre renvoye de preferenc dans son emballage d'origine, frais de port payes, a Q Acoustics ou a leur distributeur du pays, accompagne d'une preuve d'achat. Les dommages causés lors du transport au centre de réparation ne sont pas couverts par la garantie. Les frais de renois seront pris en charge par Q Acoustics ou par leur distributeur.
Cette garantie n'afecte en rien vos droits d'utilisateurs.
Revendeur autorisé au Royaume-Uni :
Royaume-Uni CM23 5GZ
Pour plus d'informations sur les réparateurs dans d'autres pays veuillez nous contacter par e-mail à info@qacoustics.co.uk
Specifications de la série Q Acoustics 2000i
| Enceintes passives | 2010i | 2020i | 2050i | 2000Ci |
| Type d'enceinte : | reflex 2 voies | reflex 2 voies | reflex 2 voies | reflex 2 voies |
| Unité des basses : (mm) | 100 mm | 125 mm | 2 x 165 mm | 2 x 100 mm |
| Unité des aigus : (mm) | 25 mm | 25 mm | 25 mm | 25 mm |
| Réponse en fréquence : (±3dB) | 68Hz -22 kHz | 64Hz -22 kHz | 44Hz -22 kHz | 75Hz -22 kHz |
| Impédance Nominale : | 6Ω | 6 Ω | 6 Ω | 6Ω |
| Impédance Minimum : | 4Ω | 4 Ω | 4 Ω | 4Ω |
| Sensibilité : (2.83v@1m) | ||||
| Puisance conseillée de l'amplificateur : | 86dB | 88dB | 92dB | 89dB |
| 15 -75W | 25 -75W | 25 -150W | 25 -100W | |
| Fréquence du répartiteur : | 2,8 kHz | 2,9 kHz | 2,6 kHz | 2,7 kHz |
| Volume effectif : | 3,3 litres | 6,4 litres | 34,9 litres | 7,58 litres |
| Dimensions : (HxPxL mm) | H234.5xP203xL150 | H264.5xP278xL170 | H1006xP321xL270 | H160xP203xL430 |
| Poids : (par enceinte) | 3,5 Kg | 5,0 Kg | 21 Kg | 6Kg |
Subwoofer actif 2070Si
Boitier: évent
Unité des basses : (mm) 2x170 mm grande portée
Puisance de l'amplificateur: 140 Watts
Fréquence du répartiteur: 50Hz -150Hz (var.)
Dimensions : (HxPxL mm) H425xP560xL195
Poids: 14,6 Kg
Serie 2000i
(ajuste de 0^ )
Modo de sonido AV
Inversion de fase 0^
Sensibilitad de encendido automatico Med
(ajuste de 0^ )
