Zum Deaktivieren der Demo-Anzeige (DEMO) schlagen Sie bitte

Eigenschaften der Laserdiode

• Emissionsdauer: kontinuierlich

• Laserausgangsleistung: weniger als

(Gemessen im Abstand von etwa 200 mm

von der Linsenoberfläche am optischen

Sensorblock mit einer Öffnung von

Android ist ein Markenzeichen von Google

Inc. Die Verwendung dieses

Markenzeichens unterliegt den Google-

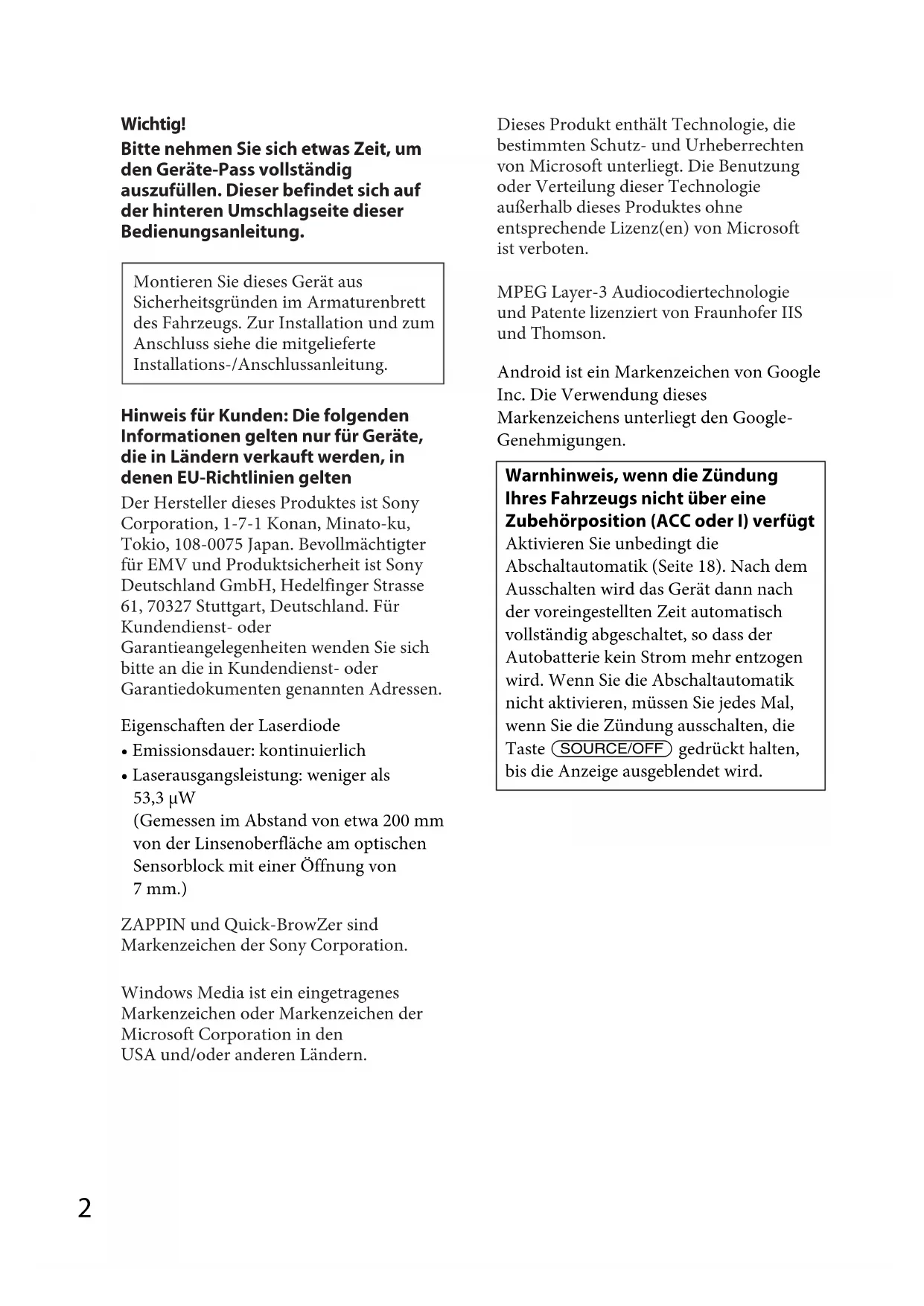

Bitte nehmen Sie sich etwas Zeit, um

den Geräte-Pass vollständig

auszufüllen. Dieser befindet sich auf

der hinteren Umschlagseite dieser

Bedienungsanleitung.

Montieren Sie dieses Gerät aus

Sicherheitsgründen im Armaturenbrett

des Fahrzeugs. Zur Installation und zum

Anschluss siehe die mitgelieferte

Installations-/Anschlussanleitung.

Hinweis für Kunden: Die folgenden

Informationen gelten nur für Geräte,

die in Ländern verkauft werden, in

denen EU-Richtlinien gelten

Der Hersteller dieses Produktes ist Sony

Corporation, 1-7-1 Konan, Minato-ku,

Tokio, 108-0075 Japan. Bevollmächtigter

für EMV und Produktsicherheit ist Sony

Deutschland GmbH, Hedelfinger Strasse

61, 70327 Stuttgart, Deutschland. Für

Garantieangelegenheiten wenden Sie sich

bitte an die in Kundendienst- oder

Garantiedokumenten genannten Adressen.

ZAPPIN und Quick-BrowZer sind

Markenzeichen der Sony Corporation.

Windows Media ist ein eingetragenes

Markenzeichen oder Markenzeichen der

Microsoft Corporation in den

USA und/oder anderen Ländern.

Warnhinweis, wenn die Zündung

Ihres Fahrzeugs nicht über eine

Zubehörposition (ACC oder I) verfügt

Aktivieren Sie unbedingt die

Abschaltautomatik (Seite 18). Nach dem

Ausschalten wird das Gerät dann nach

der voreingestellten Zeit automatisch

vollständig abgeschaltet, so dass der

Autobatterie kein Strom mehr entzogen

wird. Wenn Sie die Abschaltautomatik

nicht aktivieren, müssen Sie jedes Mal,

wenn Sie die Zündung ausschalten, die

Taste  gedrückt halten,

bis die Anzeige ausgeblendet wird.

Dieses Produkt enthält Technologie, die

bestimmten Schutz- und Urheberrechten

on Microsoft unterliegt. Die Benutzung

oder Verteilung dieser Technologie

außerhalb dieses Produktes ohne

entsprechende Lizenz(en) von Microsoft

MPEG Layer-3 Audiocodiertechnologie

und Patente lizenziert von Fraunhofer IIS

Beenden des DEMO-Modus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Einstellen der Uhr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Abnehmen der Frontplatte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Lage und Funktion der Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Hauptgerät. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Speichern und Empfangen von Sendern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

USB-Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Wiedergabe mit einem USB-Gerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Suchen und Wiedergeben von Titeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Wiedergeben von Titeln in verschiedenen Modi . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Suchen nach einem Titel anhand seines Namens — Quick-BrowZer™. . . . . . . . . . .13

Suchen nach einem Titel durch Anspielen der Titel — ZAPPIN™. . . . . . . . . . . . . . .14

Klangeinstellungen und Setup-Menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Verwenden der erweiterten Klangfunktionen — Erweiterte Sound-Engine. . . . . . .14

Einstellen von Konfigurationsoptionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Verwenden gesondert erhältlicher Geräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Zusätzliche Audiogeräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Weitere Informationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Sie können die Demo, die beim Ausschalten

des Geräts angezeigt wird, abbrechen.

1 Drücken Sie , drehen Sie den

Steuerregler, bis „DISPLAY“ angezeigt

wird, und drücken Sie anschließend

2 Drehen Sie den Steuerregler, bis

„DEMO“ angezeigt wird, und drücken

Sie anschließend den Steuerregler.

3 Wählen Sie durch Drehen des

Steuerreglers „DEMO-OFF“ aus und

drücken Sie anschließend den

Die Einstellung ist damit abgeschlossen.

4 Drücken Sie (BACK) zweimal.

Die Anzeige wechselt wieder in den

normalen Empfangsmodus bzw.

Die Uhr zeigt die Uhrzeit im 24-Stunden-

1 Drücken Sie , drehen Sie den

Steuerregler, bis „GENERAL“

angezeigt wird, und drücken Sie

anschließend den Steuerregler.

2 Drehen Sie den Steuerregler, bis

„CLOCK-ADJ“ erscheint, und drücken

Sie anschließend den Steuerregler.

Die Stundenanzeige blinkt.

3 Drehen Sie den Steuerregler, um die

Stunden und Minuten einzustellen.

Drücken Sie  –/+, um zur jeweils

nächsten Ziffer in der Digitalanzeige zu

4 Drücken Sie , nachdem Sie die

Minuten eingestellt haben.

Der Einstellvorgang ist damit

abgeschlossen und die Uhr beginnt zu

Zum Einblenden der Uhrzeit drücken Sie

Um zu verhindern, dass das Gerät gestohlen

wird, können Sie die Frontplatte abnehmen.

1 Halten Sie  

Das Gerät schaltet sich aus.

2 Drücken Sie die Taste zum Lösen der

Frontplatte  und ziehen Sie die

Frontplatte zum Abnehmen auf sich

Wenn Sie den Zündschlüssel in die Position

OFF stellen, ohne die Frontplatte

abzunehmen, ertönt einige Sekunden lang

ein Warnton. Der Warnton wird nur

ausgegeben, wenn der integrierte Verstärker

Schützen Sie die Frontplatte vor Hitze bzw.

hohen Temperaturen und vor Feuchtigkeit.

Lassen Sie sie nicht in geparkten Autos, auf dem

Armaturenbrett oder auf der Hutablage liegen.

Anbringen der Frontplatte

Setzen Sie Teil  der Frontplatte wie

abgebildet an Teil  am Gerät an und

drücken Sie dann die linke Seite hinein, bis

sie mit einem Klicken einrastet.6

Lage und Funktion der Bedienelemente

In diesem Abschnitt werden Lage und

Grundfunktionen der Teile und

Bedienelemente beschrieben.

 Taste SOURCE/OFF Drücken Sie diese Taste, um das Gerät

einzuschalten bzw. die Tonquelle

(Radio/CD/USB/AUX) auszuwählen.

Drücken Sie die Taste mehrmals, um zu

einer anderen Tonquelle zu wechseln.

Wenn Sie die Taste 1 Sekunde lang

gedrückt halten, schaltet sich das Gerät

Wenn Sie die Taste mehr als

2 Sekunden lang gedrückt halten,

schaltet sich das Gerät aus und die

Anzeige wird ausgeblendet.

Automatisches Einstellen von Sendern

(drücken) bzw. manuelle Sendersuche

Überspringen eines Titels (drücken),

Überspringen mehrerer Titel

hintereinander (drücken, dann

innerhalb von 2 Sekunden erneut

drücken und gedrückt halten) bzw.

Rückwärts-/Vorwärtssuchen in einem

Titel (gedrückt halten).

 Taste ZAP Seite 14

Wechseln in den ZAPPIN™-Modus.

 Steuerregler/Taste ENTER/MENU Seite 18

Zum Einstellen der Lautstärke drehen

Zum Wechseln in den Setup-Modus

drücken Sie auf die Taste.

 Empfänger für die Fernbedienung

Legen Sie eine CD mit der beschrifteten

Seite nach oben ein. Die Wiedergabe

 Taste  (Auswerfen)

 USB-Anschluss Seite 11

 Taste (BACK)/MODE Seite 7

Zurückschalten zur vorherigen Anzeige

Radiofrequenzbereichs (FM (UKW)/

 Taste zum Lösen der Frontplatte

 Taste (BROWSE) Seite 13

Aktivieren des Quick-BrowZer™-

 Taste AF (Alternativfrequenzen)/

TA (Verkehrsdurchsagen)/

PTY (Programmtypauswahl) Seite 8

Einstellen von AF und TA (drücken)

bzw. Auswählen des Programmtyps

(PTY) bei einem RDS-Sender (gedrückt

 Zahlentasten (Stationstasten)

Einstellen gespeicherter Sender

(drücken) bzw. Speichern von Sendern

/: ALBUM / (während der

MP3-/WMA-/AAC-Wiedergabe)

Überspringen eines Albums

(drücken) bzw. Überspringen

mehrerer Alben hintereinander

: (Wiederholen)* Seite 12

: PAUSE Anhalten der Wiedergabe. Zum

Fortsetzen der Wiedergabe

drücken Sie die Taste erneut.

 Taste DSPL (Anzeige)/SCRL

(Bildlauf) Seite 8, 10, 11

Wechseln der Informationen im

Display (drücken) bzw.

Durchlaufenlassen der Informationen

im Display (gedrückt halten).

 AUX-Eingangsbuchse Seite 21 * Diese Taste ist mit einem fühlbaren Punkt gekennzeichnet. Radio

Empfangen von Sendern

Wenn Sie während der Fahrt Sender

einstellen, sollten Sie die BTM-Funktion

(Speicherbelegungsautomatik) verwenden.

Andernfalls besteht Unfallgefahr.

Automatisches Speichern von

1 Drücken Sie  so oft, bis

Zum Wechseln des Frequenzbereichs

drücken Sie mehrmals . Sie

können zwischen FM1 (UKW1), FM2

(UKW2), FM3 (UKW3), MW und LW

2 Drücken Sie , drehen Sie den

Steuerregler, bis „GENERAL“

angezeigt wird, und drücken Sie

anschließend den Steuerregler.

3 Drehen Sie den Steuerregler, bis

„BTM“ angezeigt wird, und drücken

Sie anschließend den Steuerregler.

Das Gerät speichert die Sender in der

Reihenfolge der Frequenzen auf den

Zahlentasten (Stationstasten).

Manuelles Speichern von

1 Während des Empfangs des zu

speichernden Senders halten Sie eine

Stationstaste ( bis ) so lange

gedrückt, bis „MEM“ angezeigt wird.8

Einstellen gespeicherter

1 Wählen Sie den Frequenzbereich aus

und drücken Sie eine Stationstaste

Automatisches Einstellen von

1 Wählen Sie den Frequenzbereich aus

und starten Sie mit  +/– die

Suche nach dem Sender.

Der Suchlauf stoppt, wenn ein Sender

empfangen wird. Wiederholen Sie diesen

Vorgang, bis das Gerät den gewünschten

Tipp Wenn Sie die Frequenz des gewünschten Senders kennen, halten Sie  +/– gedrückt, bis die Frequenz in etwa erreicht ist, und drücken Sie  +/– dann so oft, bis die gewünschte Frequenz genau eingestellt ist (manuelle Sendersuche).

RDS UKW-Sender (FM), die RDS

(Radiodatensystem) unterstützen, strahlen

zusammen mit den normalen

Radioprogrammsignalen nicht hörbare,

digitale Informationen aus. Hinweise• Je nach Land bzw. Region stehen möglicherweise nicht alle RDS-Funktionen zur Verfügung.• Die RDS-Funktion arbeitet möglicherweise nicht, wenn die Sendesignale zu schwach sind oder wenn der eingestellte Sender keine RDS-Daten ausstrahlt. Wechseln der Informationen im Display

(Alternativfrequenzen) und

TA (Verkehrsdurchsagen)

Mit AF wird der Sender mit den stärksten

Signalen in einem Netzwerk ständig neu

eingestellt, während mit TA gegebenenfalls

aktuelle Verkehrsinformationen bzw.

Verkehrsfunksender (TP) empfangen

1 Drücken Sie  so oft, bis die

gewünschte Einstellung angezeigt wird.

Speichern von RDS-Sendern zusammen

mit der AF- und TA-Einstellung

Sie können zusammen mit den RDS-

Sendern die AF/TA-Einstellung speichern.

Mit der BTM-Funktion werden nur RDS-

Sender mit derselben AF/TA-Einstellung

Beim manuellen Speichern von Sendern

können Sie RDS- und Nicht-RDS-Sender

mit unterschiedlicher AF/TA-Einstellung

1 Stellen Sie AF/TA ein und speichern Sie die Sender dann mit BTM oder manuell ab.Einstellung Funktion AF-ON AF wird aktiviert und TA

TA-ON TA wird aktiviert und AF

AF/TA-ON AF und TA werden

AF/TA-OFF AF und TA werden

Katastrophenwarnungen

Wenn AF oder TA aktiviert ist,

unterbrechen Katastrophenwarnungen

automatisch die ausgewählte Tonquelle.

Wenn Sie die Lautstärke während einer

Verkehrsdurchsage einstellen, wird der

eingestellte Pegel für spätere Verkehrsdurchsagen

gespeichert, und zwar unabhängig von der sonst

eingestellten Lautstärke.

Unveränderter Empfang eines

Regionalsenders — REGIONAL Wenn die AF-Funktion aktiviert ist, wird

der Empfang dieses Geräts werkseitig auf

eine bestimmte Region beschränkt, so dass

nicht zu einem anderen Regionalsender mit

einer stärkeren Frequenz gewechselt wird.

Wenn Sie den Empfangsbereich des

betreffenden Regionalsenders verlassen,

stellen Sie während des Empfangs eines

UKW-Senders (FM) bei der Konfiguration

„REG-OFF“ ein (Seite 18).

Diese Funktion steht in Großbritannien und

einigen anderen Regionen nicht zur Verfügung.

Lokalsenderfunktion (nur

Mithilfe dieser Funktion können Sie andere

Lokalsender auswählen, auch wenn diese

zuvor nicht unter einer Stationstaste

1 Drücken Sie während des UKW-Empfangs

(FM) eine Stationstaste ( bis ), unter

der ein Lokalsender gespeichert ist.

2 Drücken Sie innerhalb von 5 Sekunden

erneut die Stationstaste des Lokalsenders.

Wiederholen Sie diesen Vorgang, bis das

Gerät den gewünschten Lokalsender

Auswählen des Programmtyps

Mit PTY können Sie den Programmtyp

anzeigen oder nach dem gewünschten

1 Halten Sie während des UKW-

Empfangs (FM)  (PTY)

Der Name des aktuellen Programmtyps

erscheint, wenn der Sender PTY-Daten

2 Drehen Sie den Steuerregler, bis der

gewünschte Programmtyp angezeigt

wird, und drücken Sie anschließend

Das Gerät beginnt, nach einem Sender

zu suchen, der den ausgewählten

Programmtyp ausstrahlt.

Möglicherweise empfangen Sie ein anderes als

das ausgewählte Radioprogramm.

NEWS (Nachrichten), AFFAIRS (Aktuelles

Zeitgeschehen), INFO (Informationen),

SPORT (Sport), EDUCATE (Erziehung und

Bildung), DRAMA (Hörspiele), CULTURE

(Kultur), SCIENCE (Wissenschaft), VARIED

(Verschiedenes), POP M (Pop-Musik),

ROCK M (Rock-Musik), EASY M

(Unterhaltungsmusik), LIGHT M (Leichte

Klassik), CLASSICS (Klassik), OTHER M

(Sonstige Musik), WEATHER (Wetter),

FINANCE (Finanzberichte), CHILDREN

(Kinderprogramme), SOCIAL A

(Freizeitprogramm), JAZZ (Jazz),

COUNTRY (Country-Musik), NATION M

(Volksmusik), OLDIES (Oldies), FOLK M

(Folk-Musik), DOCUMENT

(Dokumentarbeiträge)10

Einstellen von CT (Uhrzeit)

Mit den CT-Daten (Uhrzeitdaten), die von

RDS-Sendern ausgestrahlt werden, lässt sich

1 Stellen Sie bei der Konfiguration „CT-

ON“ ein (Seite 18). HinweisDie CT-Funktion steht möglicherweise nicht ordnungsgemäß zur Verfügung, auch wenn ein RDS-Sender empfangen wird.

CD Wiedergeben einer CD Mit dem Gerät lassen sich CD-DAs (auch

solche mit CD TEXT) und CD-Rs/CD-RWs

(MP3-/WMA-/AAC-Dateien (Seite 22))

1 Legen Sie eine CD mit der

beschrifteten Seite nach oben ein.

Die Wiedergabe beginnt automatisch. Zum Auswerfen der CD drücken Sie .Hinweise• Wenn Sie eine CD auswerfen bzw. einlegen wollen, schließen Sie kein USB-Gerät an. Andernfalls kann die CD beschädigt werden.• Der entsprechende Codec ist MP3 (.mp3), WMA (.wma) und AAC (.m4a). Wechseln der Informationen im Display

Je nach CD-Typ, Aufnahmeformat und

Einstellungen werden möglicherweise

unterschiedliche Informationen angezeigt.11

• Sie können USB-Geräte des Typs MSC

(Massenspeicherklasse) verwenden, die

dem USB-Standard entsprechen.

• Es empfiehlt sich, eine Sicherungskopie

der Daten auf einem USB-Gerät zu

• Sie können Android™-Mobiltelefone des

Typs MSC (Massenspeicherklasse)

verwenden, die dem USB-Standard

Je nach dem Android-Mobiltelefon muss

der USB-Verbindungsmodus auf MSC

eingestellt werden. Hinweise• Lassen Sie den Motor an, bevor Sie das USB-Gerät anschließen.Bei manchen USB-Geräten kann es zu Fehlfunktionen und Beschädigungen kommen, wenn Sie zuerst das Gerät anschließen und dann den Motor anlassen.• Der entsprechende Codec ist MP3 (.mp3), WMA (.wma), AAC (.m4a) und AAC (.mp4).• Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist. Wiedergabe mit einem

1 Öffnen Sie die USB-Abdeckung und

schließen Sie das USB-Gerät an den

Die Wiedergabe beginnt.

Wenn bereits ein USB-Gerät angeschlossen

ist, drücken Sie zum Starten der

Wiedergabe  so oft, bis

Zum Stoppen der Wiedergabe halten Sie

 1 Sekunde lang gedrückt.

Wenn Sie das USB-Gerät von diesem Gerät

trennen wollen, stoppen Sie die USB-

Wiedergabe und trennen Sie dann das USB-

Gerät. Hinweise• Verwenden Sie keine USB-Geräte, die so groß oder schwer sind, dass sich bei einer Erschütterung die Verbindung lösen bzw. das Gerät herunterfallen kann.• Nehmen Sie die Frontplatte nicht ab, während die Wiedergabe am USB-Gerät läuft. Andernfalls können die USB-Daten beschädigt werden. Wechseln der Informationen im Display

Je nach USB-Gerät, Aufnahmeformat und

Einstellungen werden möglicherweise

unterschiedliche Informationen angezeigt. Hinweise• Die Höchstzahl der Titel beträgt 10.000.• Je nach Menge der aufgezeichneten Daten kann es etwas dauern, bis die Wiedergabe beginnt.• Bei der Wiedergabe bzw. beim Vorwärts-/Rückwärtssuchen in einer VBR-MP3-/WMA-/AAC-Datei (variable Bitrate) wird die verstrichene Spieldauer möglicherweise nicht richtig angezeigt.• Die Wiedergabe folgender MP3-/WMA-/AAC-Dateien wird nicht unterstützt:– Dateien mit verlustfreier Komprimierung– Kopiergeschützte Dateien– DRM-Dateien (digitale Rechteverwaltung)– Mehrkanalaudiodateien12

Wiedergeben von Titeln

in verschiedenen Modi

Sie können Titel wiederholt

(Wiedergabewiederholung) oder in

zufälliger Reihenfolge (Zufallswiedergabe)

Je nach ausgewählter Tonquelle stehen

unterschiedliche Wiedergabemodi zur

1 Drücken Sie während der Wiedergabe

 () oder  (SHUF) so oft, bis

der gewünschte Wiedergabemodus im

Es kann eine Weile dauern, bis die

Wiedergabe im ausgewählten

Wiedergabemodus beginnt.

Wiedergabewiederholung

Zufallswiedergabe *1 nur CD*2 nur USBEinstellung Funktion TRACK Wiederholtes

Reihenfolge (normaler

Wiedergabemodus). Einstellung Funktion SHUF ALBUM Wiedergeben eines

Wiedergeben einer CD

Inhalts auf einem Gerät

SHUF OFF Wiedergeben von

Reihenfolge (normaler

Suchen nach einem Titel

anhand seines Namens —

Sie können anhand der Kategorie mühelos

nach einem Titel auf einer CD oder auf

einem USB-Gerät suchen.

1 Drücken Sie (BROWSE)*.

Das Gerät wechselt in den Quick-

BrowZer-Modus und die Liste der

Suchkategorien erscheint.

Wenn die Titelliste erscheint, drücken

Sie so oft (BACK), bis die gewünschte

Suchkategorie angezeigt wird.

* Während der USB-Wiedergabe drücken Sie

(BROWSE) länger als 2 Sekunden, um

direkt zum Anfang der Kategorieliste zu

2 Wählen Sie durch Drehen des

Steuerreglers die gewünschte Kategorie

für die Suche aus und drücken Sie zum

Bestätigen den Steuerregler.

3 Gehen Sie wie in Schritt 2 erläutert vor,

bis der gewünschte Titel ausgewählt ist.

Die Wiedergabe beginnt.

Zum Deaktivieren des Quick-BrowZer-

Modus drücken Sie (BROWSE).

Wenn Sie den Quick-BrowZer-Modus aktivieren,

wird die Einstellung für die

Wiedergabewiederholung bzw.

Zufallswiedergabe außer Kraft gesetzt.

Suchen mit Überspringen von

Elementen — Sprung-Modus

Auch wenn eine Kategorie viele Elemente

enthält, können Sie das gewünschte

Element schnell ausfindig machen.

1 Drücken Sie im Quick-BrowZer-

Der Name des Elements erscheint.

2 Drehen Sie den Steuerregler, um ein

Element in der Nähe des gewünschten

Elements auszuwählen.

Die Liste wird in Schritten von 10% der

Gesamtzahl an Elementen in der Liste

3 Drücken Sie .

Im Display erscheint wieder die Anzeige

für den Quick-BrowZer-Modus und das

ausgewählte Element wird angezeigt.

4 Drehen Sie den Steuerregler, um das

gewünschte Element auszuwählen, und

drücken Sie den Steuerregler.

Die Wiedergabe beginnt, wenn es sich

bei dem ausgewählten Element um einen

Zum Beenden des Sprung-Modus drücken

Sie (BACK) oder  –.14

Suchen nach einem Titel

durch Anspielen der Titel

Sie können kurze Passagen der Titel auf

einer CD oder einem USB-Gerät

nacheinander anspielen, um nach dem

gewünschten Titel zu suchen.

Der ZAPPIN-Modus eignet sich besonders

für die Titelsuche, wenn die Wiedergabe in

willkürlicher Reihenfolge oder die

wiederholte Wiedergabe in willkürlicher

1 Drücken Sie während der Wiedergabe

Die Wiedergabe einer Passage aus dem

nächsten Titel beginnt. Sie können die

Wiedergabedauer auswählen (Seite 18).

2 Drücken Sie  oder ,

sobald eine Passage aus einem Titel

wiedergegeben wird, den Sie ganz

Der ausgewählte Titel wird im normalen

Wiedergabemodus ab dem Anfang

Wenn Sie (BACK) drücken, wird der

ausgewählte Titel ebenfalls

wiedergegeben. Tipps•Drücken Sie im ZAPPIN-Modus  +/–, um einen Titel zu überspringen. •Drücken Sie im ZAPPIN-Modus / (ALBUM /), um ein Album zu überspringen. Klangeinstellungen

Verwenden der erweiterten

Erweiterte Sound-Engine

Die erweiterte Sound-Engine erzeugt mit

digitaler Signalverarbeitung ein ideales

Klangfeld in Fahrzeugen.

Auswählen der Klangqualität

— EQ7-Voreinstellung

Sie können aus 7 Equalizer-Kurven eine

geeignete auswählen (XPLOD, VOCAL,

EDGE, CRUISE, SPACE, GRAVITY,

1 Drücken Sie während des Empfangs

bzw. der Wiedergabe , drehen

Sie den Steuerregler, bis „SOUND“

angezeigt wird, und drücken Sie

anschließend den Steuerregler.

2 Drehen Sie den Steuerregler, bis „EQ7

PRESET“ angezeigt wird, und drücken

Sie anschließend den Steuerregler.

3 Drehen Sie den Steuerregler, bis die

gewünschte Equalizer-Kurve angezeigt

wird, und drücken Sie anschließend

4 Drücken Sie (BACK) zweimal.

Wenn Sie die Equalizer-Kurve deaktivieren

wollen, wählen Sie in Schritt 3 die Option

Tipp Die Einstellung für die Equalizer-Kurve kann für jede Tonquelle gespeichert werden.Passagen der Titel, die im ZAPPIN-Modus wiedergegeben werden.Titel wird gedrückt.15

Individuelles Einstellen der

Mit „CUSTOM“ unter EQ7 können Sie Ihre

individuellen Equalizer-Einstellungen

1 Wählen Sie eine Tonquelle, drücken

Sie , drehen Sie den

Steuerregler, bis „SOUND“ angezeigt

wird, und drücken Sie anschließend

2 Drehen Sie den Steuerregler, bis „EQ7

SETTING“ angezeigt wird, und

drücken Sie anschließend den

3 Drehen Sie den Steuerregler, bis

„BASE“ angezeigt wird, und drücken

Sie anschließend den Steuerregler.

Sie können eine Equalizer-Kurve als

Grundlage für individuelle Einstellungen

4 Drehen Sie den Steuerregler, um die

Equalizer-Kurve auszuwählen, und

drücken Sie anschließend den

5 Stellen Sie die Equalizer-Kurve ein.

Drehen Sie den Steuerregler, um den

Frequenzbereich auszuwählen, und

drücken Sie anschließend den

Drehen Sie den Steuerregler, um den

Lautstärkepegel einzustellen, und

drücken Sie anschließend den

Die Lautstärke lässt sich in Schritten von

1 dB auf einen Wert zwischen -6 dB und

Stellen Sie wie in Schritt  und 

erläutert weitere Frequenzbereiche ein.

6 Drücken Sie (BACK), um zur

vorherigen Anzeige zurückzuschalten.

Die Equalizer-Kurve wird unter

„CUSTOM“ gespeichert.

Optimieren des Klangs

mithilfe der Tonverzögerung

Das Gerät kann ein natürliches Klangfeld

simulieren, indem es die Tonausgabe aus

den einzelnen Lautsprechern je nach

Hörposition verzögert.

Die Optionen für „POSITION“ sind im

Folgenden aufgeführt.

Sie können in folgenden Fällen auch die

ungefähre Position des

Tiefsttonlautsprechers im Verhältnis zur

Hörposition einstellen:

–Als Audioausgang ist „SUB-OUT“

eingestellt (Seite 18).

–Die Hörposition ist auf einen anderen

Wert als „OFF“ gesetzt.

ALL (): In der Mitte des

Die Optionen für „SET SW POS“ sind im

Folgenden aufgeführt.

FAR (): Weiter entfernt

1 Drücken Sie während des Empfangs

bzw. der Wiedergabe , drehen

Sie den Steuerregler, bis „SOUND“

angezeigt wird, und drücken Sie

anschließend den Steuerregler.

2 Drehen Sie den Steuerregler, bis

„POSITION“ angezeigt wird, und

drücken Sie anschließend den

3 Drehen Sie den Steuerregler, bis „SET F/R POS“ angezeigt wird, und drücken

Sie anschließend den Steuerregler.

4 Wählen Sie durch Drehen des

Steuerreglers „FRONT L“, „FRONT R“, „FRONT“ oder „ALL“ aus und

drücken Sie anschließend den

5 Drehen Sie den Steuerregler, bis „SET SW POS“ angezeigt wird, und drücken

Sie anschließend den Steuerregler.

6 Wählen Sie durch Drehen des

Steuerreglers „NEAR“, „NORMAL“

oder „FAR“ als Position des

Tiefsttonlautsprechers aus und

drücken Sie anschließend den

7 Drücken Sie (BACK), um zur

vorherigen Anzeige zurückzuschalten.

Wenn Sie die Hörposition deaktivieren

wollen, wählen Sie in Schritt 4 die Option

Sie können eine Feineinstellung für die

Hörposition vornehmen.

1 Drücken Sie während des Empfangs

bzw. der Wiedergabe , drehen

Sie den Steuerregler, bis „SOUND“

angezeigt wird, und drücken Sie

anschließend den Steuerregler.

2 Drehen Sie den Steuerregler, bis

„POSITION“ angezeigt wird, und

drücken Sie anschließend den

3 Drehen Sie den Steuerregler, bis „ADJ POSITION“ angezeigt wird, und

drücken Sie anschließend den

4 Drehen Sie den Steuerregler, um die

Hörposition feineinzustellen, und

drücken Sie anschließend den

Einstellbereich: „+3“ – „CENTER“ –

5 Drücken Sie (BACK), um zur

vorherigen Anzeige zurückzuschalten.

DM+ Erweitert verbessert digital

komprimierten Ton, indem die hohen

Frequenzen wiederhergestellt werden, die

beim Komprimierungsvorgang verloren

1 Drücken Sie während der Wiedergabe

, drehen Sie den Steuerregler,

bis „SOUND“ angezeigt wird, und

drücken Sie anschließend den

2 Drehen Sie den Steuerregler, bis

„DM+“ angezeigt wird, und drücken

Sie anschließend den Steuerregler.17

3 Drehen Sie den Steuerregler, um „ON“

auszuwählen, und drücken Sie

anschließend den Steuerregler.

4 Drücken Sie (BACK) zweimal.

Die DM+-Einstellung kann für jede Tonquelle

außer dem Tuner gespeichert werden.

Hecklautsprecher als

Tiefsttonlautsprecher —

Verstärker für Bässe über

Verstärker für Bässe über Hecklautsprecher

verstärkt die Bässe, indem die Einstellung

für einen Niedrigpassfilter (Seite 19) auf die

Hecklautsprecher angewendet wird. Dabei

fungieren die Hecklautsprecher als

Tiefsttonlautsprecher, ohne dass tatsächlich

einer angeschlossen ist.

1 Drücken Sie während des Empfangs

bzw. der Wiedergabe , drehen

Sie den Steuerregler, bis „SOUND“

angezeigt wird, und drücken Sie

anschließend den Steuerregler.

2 Drehen Sie den Steuerregler, bis „RB ENH“ angezeigt wird, und drücken Sie

anschließend den Steuerregler.

3 Drehen Sie den Steuerregler, bis „RBE MODE“ angezeigt wird, und drücken

Sie anschließend den Steuerregler.

4 Wählen Sie durch Drehen des

Steuerreglers „1“, „2“ oder „3“ aus und

drücken Sie anschließend den

5 Drücken Sie (BACK), um zur

vorherigen Anzeige zurückzuschalten.

Tiefsttonlautsprechers ohne

Direktverbindung mit

Tiefsttonlautsprecher

Sie können einen Tiefsttonlautsprecher

ohne Endverstärker verwenden, wenn er an

das Hecklautsprecherkabel angeschlossen

Achten Sie darauf, einen Tiefsttonlautsprecher

mit 4 - 8 Ohm an eines der

Hecklautsprecherkabel anzuschließen. Schließen

Sie keinen Lautsprecher an das andere

Hecklautsprecherkabel an.

1 Drücken Sie während des Empfangs

bzw. der Wiedergabe , drehen

Sie den Steuerregler, bis „SOUND“

angezeigt wird, und drücken Sie

anschließend den Steuerregler.

2 Drehen Sie den Steuerregler, bis „SW DIREC“ angezeigt wird, und drücken

Sie anschließend den Steuerregler.

3 Drehen Sie den Steuerregler, bis „SW MODE“ angezeigt wird, und drücken

Sie anschließend den Steuerregler.

4 Wählen Sie durch Drehen des

Steuerreglers „1“, „2“ oder „3“ aus und

drücken Sie anschließend den

5 Drücken Sie (BACK), um zur

vorherigen Anzeige zurückzuschalten.

Einzelheiten zu den Einstellungen für

Phase, Position, Frequenz des

Niedrigpassfilters und Steilheit des

Niedrigpassfilters beim

Tiefsttonlautsprecher finden Sie auf

Konfigurationsoptionen

1 Drücken Sie , drehen Sie den

Steuerregler, bis die gewünschte

Kategorie angezeigt wird, und drücken

Sie anschließend den Steuerregler.

2 Drehen Sie den Steuerregler, bis die

gewünschte Option angezeigt wird,

und drücken Sie anschließend den

3 Drehen Sie den Steuerregler, um die

Einstellung auszuwählen, und drücken

Sie anschließend den Steuerregler.*

Die Einstellung ist damit abgeschlossen.

4 Drücken Sie (BACK), um zur

vorherigen Anzeige zurückzuschalten. * Beim Einstellen der Optionen CLOCK-ADJ und BTM ist Schritt 4 nicht erforderlich. Sie können je nach Tonquelle und

Einstellung folgende Optionen einstellen:

GENERAL: *1 Bei ausgeschaltetem Gerät.*2 Wenn ein UKW-Sender (FM) empfangen wird.*3 Wenn der Tuner ausgewählt ist.*4 Wenn die CD oder USB ausgewählt ist. SOUND:

CLOCK-ADJ (Uhr einstellen) (Seite 4)

Zum Einstellen des Warntons: „ON“,

BEEP Zum Einstellen des Signaltons: „ON“,

AUTO OFF (Abschaltautomatik)

Das Gerät kann nach dem Ausschalten

nach einer voreingestellten Zeit

automatisch vollständig abgeschaltet

werden: „NO“, „30S“ (Sekunden),

„30M“ (Minuten), „60M“ (Minuten).

Zum Einstellen der AUX-

Tonquellenanzeige: „ON“, „OFF“

Zum Wechseln des Audioausgangs:

„SUB-OUT“ (Tiefsttonlautsprecher),

„REAR-OUT“ (Endverstärker).

Zum Einstellen der CT-Funktion: „ON“,

Zum Beschränken des Empfangs auf

eine bestimmte Region: „ON“, „OFF“

ZAP TIME (Zappin-Dauer)

Zum Einstellen der Wiedergabedauer für

die Funktion ZAPPIN.

– „Z.TIME-1“ (etwa 6 Sekunden),

„Z.TIME-2“ (etwa 15 Sekunden),

„Z.TIME-3“ (etwa 30 Sekunden).

ZAP BEEP (Zappin-Signalton)

Zum Einstellen des Signaltons zwischen

den Passagen der Titel: „ON“, „OFF“.

EQ7 PRESET (Seite 14)

EQ7 SETTING (Seite 15)

POSITION SET F/R POS (Einstellen der Front-/

Heckposition) (Seite 15)

Position) (Seite 16)

Position des Tiefsttonlautsprechers)

BALANCE Zum Einstellen der Balance: „RIGHT-

FADER Zum Einstellen des relativen Pegels:

LOUDNESS (Dynamische Loudness)

Zum Verstärken von Bässen und Höhen,

so dass auch bei niedriger Lautstärke ein

Klang von guter Qualität erzielt wird:

ALO (Automatische Pegeloptimierung)

Wiedergabelautstärke aller Tonquellen

auf den optimalen Pegel: „ON“, „OFF“.

(Verstärker für Bässe über

RBE MODE (Modus des Verstärkers für

Bässe über Hecklautsprecher)

Zum Auswählen des Modus des

Verstärkers für Bässe über

Hecklautsprecher: „1“, „2“, „3“, „OFF“.

LPF FREQ (Frequenz des

Zum Auswählen der Grenzfrequenz des

Tiefsttonlautsprechers: „50Hz“, „60Hz“,

„80Hz“, „100Hz“, „120Hz“.

LPF SLOP (Steilheit des

Zum Auswählen der Steilheit des

Niedrigpassfilters (LPF): „1“, „2“, „3“.

(Direktverbindung mit

Tiefsttonlautsprecher)

(Tiefsttonlautsprechermodus)

Tiefsttonlautsprechermodus: „1“, „2“,

Tiefsttonlautsprechers)

Zum Auswählen der Phase des

Tiefsttonlautsprechers: „NORM“,

Tiefsttonlautsprechers) (Seite 16)

Zum Auswählen der Position des

Tiefsttonlautsprechers: „NEAR“,

LPF FREQ (Frequenz des

Zum Auswählen der Grenzfrequenz des

Tiefsttonlautsprechers: „50Hz“, „60Hz“,

„80Hz“, „100Hz“, „120Hz“.

LPF SLOP (Steilheit des

Zum Auswählen der Steilheit des

Niedrigpassfilters: „1“, „2“, „3“.20

*1 Wird nicht angezeigt, wenn „SET F/R POS“

auf „OFF“ gesetzt ist.

*2 Wenn als Audioausgang „SUB-OUT“

eingestellt ist (Seite 18).

*3 Wird nicht angezeigt, wenn der Tuner

*4 Wenn der Audioausgang auf „REAR-OUT“

und „SW DIREC“ auf „OFF“ gesetzt ist.

*5 Wenn der Audioausgang auf „REAR-OUT“

und „RBE MODE“ auf „OFF“ gesetzt ist.

*6 Wenn AUX ausgewählt ist.

* Wenn die CD oder USB ausgewählt ist.

(Tiefsttonlautsprecher)

Tiefsttonlautsprechers)

Zum Einstellen der Lautstärke des

Tiefsttonlautsprechers: „+10 dB“ –

(„ATT“ wird bei der niedrigsten

Einstellung angezeigt.)

Tiefsttonlautsprechers)

Zum Auswählen der Phase des

Tiefsttonlautsprechers: „NORM“,

Tiefsttonlautsprechers)

Zum Auswählen der Position des

Tiefsttonlautsprechers: „NEAR“,

LPF FREQ (Frequenz des

Zum Auswählen der Grenzfrequenz des

Tiefsttonlautsprechers: „50Hz“, „60Hz“,

„80Hz“, „100Hz“, „120Hz“.

LPF SLOP (Steilheit des

Zum Auswählen der Steilheit des

Niedrigpassfilters (LPF): „1“, „2“, „3“.

HPF (Hochpassfilter)

HPF FREQ (Frequenz des

Zum Auswählen der Grenzfrequenz der

Front- und Hecklautsprecher: „OFF“,

„50Hz“, „60Hz“, „80Hz“, „100Hz“,

HPF SLOP (Steilheit des

Zum Auswählen der Steilheit des

Hochpassfilters (HPF) (nur wirksam,

wenn HPF FREQ nicht auf „OFF“

gesetzt ist): „1“, „2“, „3“.

(AUX-Lautstärkepegel)

Zum Einstellen der Lautstärke der

einzelnen angeschlossenen Zusatzgeräte:

„+18 dB“ – „0 dB“ – „–8 dB“.

Wenn Sie die Einstellung hier

vornehmen, brauchen Sie die Lautstärke

der einzelnen Tonquellen nicht mehr

Zum Einstellen des Demo-Modus:

DIMMER Zum Wechseln der Helligkeit im

Display: „ON“, „OFF“.

AUTO SCR* (Automatischer Bildlauf)

Zum Einstellen des automatischen

Bildlaufs für lange Informationen: „ON“,

M.DISPLAY (Bewegte Anzeige)

– „SA“: Bewegte Muster und ein

Spektrumanalysator werden angezeigt.

– „OFF“: Die bewegte Anzeige wird

Zusätzliche Audiogeräte

Wenn Sie ein gesondert erhältliches

tragbares Audiogerät an die AUX-

Eingangsbuchse (Stereominibuchse) am

Gerät anschließen und dann einfach die

Tonquelle auswählen, können Sie den Ton

über die Lautsprecher des Fahrzeugs

Anschließen eines tragbaren

1 Schalten Sie das tragbare Audiogerät aus.

2 Drehen Sie die Lautstärke an diesem Gerät herunter. 3 Schließen Sie das tragbare Audiogerät über ein Verbindungskabel (nicht mitgeliefert)* an dieses Gerät an.* Verwenden Sie unbedingt einen geraden Stecker. Einstellen des Lautstärkepegels

Stellen Sie unbedingt vor der Wiedergabe

die Lautstärke der einzelnen

angeschlossenen Audiogeräte ein.

1 Drehen Sie die Lautstärke an diesem Gerät herunter. 2 Drücken Sie  so oft, bis „AUX“ erscheint. 3 Starten Sie die Wiedergabe am tragbaren Audiogerät mit gemäßigter Lautstärke. 4 Stellen Sie die gewohnte Hörlautstärke an diesem Gerät ein. 5 Stellen Sie den Eingangspegel ein (Seite 20).22

Sicherheitsmaßnahmen • Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne geparkt war.• Lassen Sie die Frontplatte oder Audiogeräte, die Sie ins Fahrzeug mitgebracht haben, nicht darin liegen. Andernfalls kann es aufgrund hoher Temperaturen durch direkte Sonneneinstrahlung zu Fehlfunktionen kommen.• Die Motorantenne wird automatisch ausgefahren. Feuchtigkeitskondensation Sollte sich im Inneren des Geräts Feuchtigkeit niederschlagen, nehmen Sie die CD heraus und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist. Andernfalls funktioniert das Gerät nicht einwandfrei. So bewahren Sie die hohe Tonqualität Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät oder die CDs gelangen. Hinweise zu CDs • Setzen Sie CDs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Auto liegen.• Reinigen Sie CDs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel.• Dieses Gerät ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. DualDiscs und manche Musik-CDs mit Urheberrechtsschutz-codierung entsprechen nicht dem Compact Disc-Standard (CD) und können daher mit diesem Gerät nicht wiedergegeben werden.•Auf diesem Gerät NICHT abspielbare CDs– CDs mit Etiketten, Aufklebern, Klebeband oder aufgeklebtem Papier. Wenn Sie solche CDs verwenden, kann es zu einer Fehlfunktion kommen oder die CD kann beschädigt werden.– CDs mit außergewöhnlichen Formen (z. B. herzförmige, quadratische oder sternförmige CDs). Falls Sie es doch versuchen, kann das Gerät beschädigt werden.–8-cm-CDs. Hinweise zu CD-Rs/CD-RWs • Höchstzahl an: (nur CD-Rs/CD-RWs)– Ordnern (Alben): 150 (einschließlich Stammordner)– Dateien (Titeln) und Ordnern: 300 (gegebenenfalls weniger als 300, wenn die Ordner-/Dateinamen viele Zeichen enthalten)– anzeigbaren Zeichen für einen Ordner-/Dateinamen: 32 (Joliet)/64 (Romeo)• Wenn eine Multisession-CD mit einer CD-DA-Session beginnt, wird sie als CD-DA erkannt und andere Sessions werden nicht wiedergegeben.•Auf diesem Gerät NICHT abspielbare CDs– CD-Rs/CD-RWs mit schlechter Aufnahmequalität.– CD-Rs/CD-RWs, die mit einem inkompatiblen Aufnahmegerät bespielt wurden.– CD-Rs/CD-RWs, die nicht richtig abgeschlossen wurden.– CD-Rs/CD-RWs, die nicht im Musik-CD-Format oder im MP3-Format (ISO9660 Level 1/Level 2, Joliet/Romeo oder Multisession) bespielt wurden.23

Wiedergabereihenfolge von

MP3-/WMA-/AAC-Dateien Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler. Wartung

Reinigen der Anschlüsse Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden, nehmen Sie die Frontplatte ab (Seite 5) und reinigen Sie die Anschlüsse mit einem Wattestäbchen. Drücken Sie dabei nicht zu fest auf die Anschlüsse. Andernfalls können sie beschädigt werden.Hinweise• Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus und ziehen Sie den Schlüssel aus dem Zündschloss.• Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Händen oder einem Metallgegenstand. Technische Daten

Tuner FM (UKW)Empfangsbereich: 87,5 – 108,0 MHzAntennenanschluss: Anschluss für AußenantenneZwischenfrequenz: 25 kHzNutzbare Empfindlichkeit: 8 dBfTrennschärfe: 75 dB bei 400 kHzSignal-Rauschabstand: 80 dB (stereo)Kanaltrennung: 50 dB bei 1 kHzFrequenzgang: 20 – 15.000 HzMW/LWEmpfangsbereich: MW: 531 – 1.602 kHzLW: 153 – 279 kHzAntennenanschluss: Anschluss für AußenantenneZwischenfrequenz: 9.124,5 kHz oder 9.115,5 kHz/4,5 kHzEmpfindlichkeit: MW: 26 μV, LW: 45 μV CD-Player Signal-Rauschabstand: 120 dBFrequenzgang: 10 – 20.000 HzGleichlaufschwankungen: Unterhalb der Messgrenze USB-Player Schnittstelle: USB (Full-Speed)Maximale Stromstärke: 1 A Endverstärker Ausgänge: LautsprecherausgängeLautsprecherimpedanz: 4 – 8 Ohm Maximale Ausgangsleistung: 52 W × 4 (an 4 Ohm)

Allgemeines Ausgänge: Audioausgänge (hinten/Tiefsttonlautsprecher umschaltbar)Steueranschluss für Motorantenne/Endverstärker (REM OUT)Eingänge: FernbedienungseingangAntenneneingangAUX-Eingangsbuchse (Stereominibuchse)USB-AnschlussBetriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung) Abmessungen: ca. 178 × 50 × 177 mm (B/H/T)

Einbaumaße: ca. 182 × 53 × 160 mm (B/H/T) Gewicht: ca. 1,2 kgOrdner (Album)MP3-/WMA-/AAC-Datei (Titel)MP3/WMA/AAC24 Mitgeliefertes Zubehör: Montageteile und Anschlusszubehör (1 Satz)Sonderzubehör/gesondert erhältliche Geräte: Fernbedienung: RM-X114 Ihr Händler führt unter Umständen nicht alle

der oben genannten Zubehörteile. Fragen Sie

Ihren Händler nach ausführlichen

Änderungen, die dem technischen Fortschritt

dienen, bleiben vorbehalten.

Anhand der folgenden Checkliste können Sie

die meisten Probleme, die möglicherweise an

Ihrem Gerät auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen,

überprüfen Sie bitte zunächst, ob Sie das Gerät

richtig angeschlossen und bedient haben.

Einzelheiten zum Gebrauch der Sicherung

und zum Abnehmen des Geräts vom

Armaturenbrett finden Sie in der mit diesem

Gerät gelieferten Installations-/

Wenn das Problem sich nicht beheben lässt,

besuchen Sie die Support-Website, die auf der

hinteren Umschlagseite angegeben ist.

Das Gerät wird nicht mit Strom versorgt.

 Prüfen Sie die Verbindung oder Sicherung.

Die Motorantenne wird nicht ausgefahren.

 Die Motorantenne hat kein Relaiskästchen.

Es ist kein Ton zu hören.

 Die Funktion zum Dämpfen des Tons (ATT)

 Der Fader-Regler „FADER“ ist nicht für ein

2-Lautsprecher-System eingestellt.

Kein Signalton ertönt.

 Der Signalton ist deaktiviert (Seite 18).

 Ein gesondert erhältlicher Endverstärker ist

angeschlossen und Sie verwenden nicht den

integrierten Verstärker.

Der Speicherinhalt wurde gelöscht.

 Das Stromversorgungskabel wurde gelöst, die

Verbindung zur Batterie besteht nicht mehr

oder das Kabel bzw. die Batterie ist falsch

 Das Gerät wurde zurückgesetzt.

– Speichern Sie die Einstellungen erneut.

Gespeicherte Sender und die korrekte

Uhrzeit werden gelöscht.

Die Sicherung ist durchgebrannt.

Störgeräusche sind zu hören, wenn der

Zündschlüssel gedreht wird.

 Die Leitungen sind nicht korrekt an den

Stromanschluss für Zubehörgeräte

Das Gerät wechselt während der

Wiedergabe bzw. des Radioempfangs in den

 Wenn „DEMO-ON“ eingestellt ist und

5 Minuten lang keine Funktion ausgeführt

wird, wechselt das Gerät in den Demo-Modus.

– Stellen Sie „DEMO-OFF“ ein (Seite 20).

Die Anzeige wird ausgeblendet bzw.

erscheint nicht im Display.

 Der Dimmer ist auf „DIM-ON“ eingestellt

 Die Anzeige wird ausgeblendet, wenn Sie

 gedrückt halten.

– Drücken Sie  am Gerät

erneut, bis die Anzeige eingeblendet wird.

 Die Anschlüsse sind verschmutzt (Seite 23).

Die Abschaltautomatik (Auto Off)

 Das Gerät ist eingeschaltet. Die

Abschaltautomatik (Auto Off) wird nach dem

Ausschalten des Geräts aktiviert.

– Schalten Sie das Gerät aus.

Die Funktionstasten funktionieren nicht.

Die CD lässt sich nicht auswerfen.

 Drücken Sie  und (BACK)/

 länger als 2 Sekunden.

Der Speicherinhalt wird gelöscht.

Setzen Sie das Gerät aus Sicherheitsgründen

nicht beim Fahren zurück.25

Sender lassen sich nicht empfangen.

Der Ton ist stark gestört.

 Die Verbindung wurde nicht richtig

– Prüfen Sie die Verbindung der Autoantenne.

– Wenn die Motorantenne nicht automatisch

ausgefahren wird, prüfen Sie die

Verbindung der Motorantennen-

Gespeicherte Sender lassen sich nicht

 Speichern Sie den/die Sender unter der

korrekten Frequenz ab.

 Das Sendesignal ist zu schwach.

Der automatische Sendersuchlauf

 Das Sendesignal ist zu schwach.

– Stellen Sie die Sender manuell ein.

RDS Der Sendersuchlauf (SEEK) startet nach ein

paar Sekunden Radioempfang.

 Der Sender ist kein Verkehrsfunksender (TP)

oder die Sendesignale sind zu schwach.

– Deaktivieren Sie TA (Seite 8).

Es sind keine Verkehrsdurchsagen zu hören.

 Aktivieren Sie TA (Seite 8).

 Der Sender sendet keine Verkehrsdurchsagen,

obwohl es sich um einen Verkehrsfunksender

– Stellen Sie einen anderen Sender ein.

Bei der PTY-Funktion wird „- - - - - - - -“

 Der aktuelle Sender ist kein RDS-Sender.

 Es wurden keine RDS-Daten empfangen.

 Der Sender gibt den Programmtyp nicht an.

Der Programmdienstname blinkt.

 Für den aktuellen Sender gibt es keine

–Drücken Sie  +/–, solange der

Programmdienstname blinkt. „PI SEEK“

wird angezeigt und das Gerät beginnt dann

mit der Suche nach einer Frequenz mit

denselben PI-Daten (Programmkennung).

Es lässt sich keine CD einlegen.

 Es ist bereits eine andere CD eingelegt.

 Die CD wurde mit Gewalt falsch herum oder

Die CD lässt sich nicht abspielen.

 Die CD ist beschädigt oder verschmutzt.

 Die CD-R/CD-RW ist nicht als Audio-CD

konzipiert (Seite 22).

MP3-/WMA-/AAC-Dateien können nicht

wiedergegeben werden.

 Die CD ist nicht mit dem MP3-/WMA-/AAC-

Format bzw. der Version kompatibel.

Einzelheiten zu abspielbaren CDs und den

Formaten finden Sie auf der Support-Website.

Es dauert länger, bis die Wiedergabe von

MP3-/WMA-/AAC-Dateien beginnt.

 Bei folgenden CDs dauert es länger, bis die

– CDs mit einer komplizierten Datei-/

– CDs, zu denen noch Daten hinzugefügt

Im Display angezeigte Informationen laufen

nicht automatisch durch.

 Bei CDs mit sehr vielen Textinformationen

laufen diese im Display möglicherweise nicht

 „AUTO SCR“ ist auf „OFF“ gesetzt.

– Stellen Sie „A.SCRL-ON“ ein (Seite 20).

–Halten Sie  (SCRL) gedrückt.

Tonsprünge treten auf.

 Das Gerät ist nicht richtig installiert.

– Installieren Sie das Gerät in einem Winkel

von unter 45° an einem stabilen Teil des

 Die CD ist beschädigt oder verschmutzt.

Sie können über einen USB-Hub nichts

 Dieses Gerät kann keine USB-Geräte

erkennen, die über einen USB-Hub

angeschlossen sind.26

Die Wiedergabe ist nicht möglich.

 Das USB-Gerät funktioniert nicht.

– Schließen Sie es erneut an.

Es dauert länger, bis an einem USB-Gerät die

 Die Dateien auf dem USB-Gerät befinden sich

in einer komplizierten Datei-/Ordnerstruktur.

 Bei einer hohen Bitrate von über 320 Kbps

kommt es möglicherweise zu Tonaussetzern.

Fehleranzeigen/Meldungen

 Das Gerät überprüft die Verbindung mit

– Warten Sie, bis das Überprüfen der

Verbindung beendet ist.

 Die CD ist verschmutzt oder falsch herum

– Reinigen Sie die CD bzw. legen Sie sie

 Eine leere CD wurde eingelegt.

 Die CD kann aufgrund eines Problems nicht

wiedergegeben werden.

– Legen Sie eine andere CD ein.

 Das USB-Gerät wurde nicht automatisch

– Schließen Sie es erneut an.

 Drücken Sie , um die CD herauszunehmen.

 Die Lautsprecher-/Verstärkeranschlüsse sind

– Schlagen Sie in der Installations-/

Anschlussanleitung zum jeweiligen Modell

nach, wie die Anschlüsse korrekt

vorgenommen werden müssen.

HUB NO SUPRT (Hubs nicht unterstützt)

 Ein USB-Hub wird von diesem Gerät nicht

NO AF (Keine Alternativfrequenzen)

 Für den aktuellen Sender gibt es keine

– Drücken Sie  +/–, solange der

Programmdienstname blinkt. Das Gerät

beginnt dann mit der Suche nach einer

Frequenz mit denselben PI-Daten

(Programmkennung). „PI SEEK“ wird

 „USB“ wurde als Tonquelle ausgewählt, aber es

ist kein USB-Gerät angeschlossen. Ein USB-

Gerät oder ein USB-Kabel wurde während der

Wiedergabe von diesem Gerät getrennt.

– Schließen Sie unbedingt USB-Gerät und

 Die CD bzw. das USB-Gerät enthält keine

– Legen Sie eine Musik-CD in dieses Gerät ein.

– Schließen Sie ein USB-Gerät an, das eine

 Für den Titel gibt es keinen CD-, Album-,

Interpreten- bzw. Titelnamen.

 Das Gerät sucht weiter nach verfügbaren

Verkehrsfunksendern (TP).

 Es liegt möglicherweise eine interne

– Überprüfen Sie die Verbindungen. Wenn

die Fehleranzeige weiterhin im Display

angezeigt wird, wenden Sie sich an einen

 Das USB-Gerät ist überlastet.

– Trennen Sie das USB-Gerät von diesem

Gerät und wechseln Sie mit 

– Zeigt an, dass das USB-Gerät nicht

einwandfrei funktioniert oder dass ein nicht

unterstütztes Gerät angeschlossen ist.27

PUSH EJT (Auswurftaste drücken)

 Die CD lässt sich nicht auswerfen.

–Drücken Sie  (Auswerfen).

 Das Gerät liest gerade alle Titel- und

Albuminformationen von der CD ein.

– Bitte warten Sie, bis das Einlesen

abgeschlossen ist. Die Wiedergabe beginnt

danach automatisch. Je nach CD-Struktur

kann das Einlesen länger als eine Minute

USB NO SUPRT (USB nicht unterstützt)

 Das angeschlossene USB-Gerät wird nicht

– Einzelheiten zur Kompatibilität Ihres USB-

Geräts finden Sie auf der Support-Website.

 Sie sind beim Rückwärts- oder

Vorwärtssuchen am Anfang bzw. Ende der CD

angelangt und können nicht weitersuchen.

 Das Zeichen kann mit diesem Gerät nicht

Wenn sich das Problem mit diesen

Abhilfemaßnahmen nicht beheben lässt,

wenden Sie sich an einen Sony-Händler.

Wenn Sie das Gerät aufgrund einer Störung

bei der CD-Wiedergabe zur Reparatur

bringen, bringen Sie bitte auch die CD mit, die

eingelegt war, als das Problem zum ersten Mal

eiligheid is Sony Deutschland GmbH,

1 Als u de zender ontvangt die u wilt

AUTO SCR* (automatisch rollen)
