GEBRUIKSAANWIJZING CDXGT472UM SONY

• Laservermogen: minder dan 53,3 μW

(Deze uitgangswaarde is gemeten op een

afstand van 200 mm van het lensoppervlak

op het optische opnameblok met 7 mm

Android is een handelsmerk van Google

Inc. Het gebruik van dit handelsmerk is

onderhevig aan Toestemming van Google.

Uit veiligheidsoverwegingen moet u dit

apparaat in het dashboard van de auto

installeren. Raadpleeg de bijgeleverde

handleiding voor installatie/aansluitingen

voor meer informatie over de installatie

Opmerking voor klanten: de volgende

informatie is enkel van toepassing voor

apparaten die verkocht worden in

landen die de EU-richtlijnen in acht

Tokyo, 108-0075 Japan. De geauthoriseerde

ertegenwoordiging voor EMC en produkt

eiligheid is Sony Deutschland GmbH,

Duitsland. Voor service- of garantiezaken

erwijzen wij u graag naar de addressen in

de afzonderlijke service/garantie

ZAPPIN en Quick-BrowZer zijn

handelsmerken van Sony Corporation.

Windows Media is een gedeponeerd

handelsmerk of een handelsmerk van

Microsoft Corporation in de Verenigde

Staten en/of andere landen.

Dit apparaat bevat technologie die

onderhevig is aan bepaalde

intellectueel-eigendomsrechten van

Microsoft. Het gebruik of de distributie

an deze technologie buiten dit product is

erboden zonder de betreffende licentie(s)

Waarschuwing als het contactslot van

de auto geen ACC-positie heeft

Zorg ervoor dat u de functie voor

automatisch uitschakelen instelt

(pagina 17). Hiermee wordt het apparaat

na de ingestelde tijdsduur automatisch

volledig uitgeschakeld nadat u het

apparaat hebt uitgeschakeld. Zo

voorkomt u dat de accu leegraakt. Als u

de functie voor automatisch uitschakelen

niet instelt, houdt u 

ingedrukt totdat het scherm verdwijnt

wanneer u het contactslot uitzet.

MPEG Layer-3 audio-codeertechnologie

en -patenten gebruikt onder licentie van

Het voorpaneel verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Tracks afspelen in verschillende standen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Zoeken naar een track op naam — Quick-BrowZer™ . . . . . . . . . . . . . . . . . . . . . . . . .12

Zoeken naar een track door te luisteren naar een gedeelte van een track

— ZAPPIN™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Geluidsinstellingen en het installatiemenu. . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Genieten van geavanceerde geluidsfuncties — Advanced Sound Engine . . . . . . . . .14

Instelitems aanpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Optionele apparaten gebruiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Randapparatuur voor audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

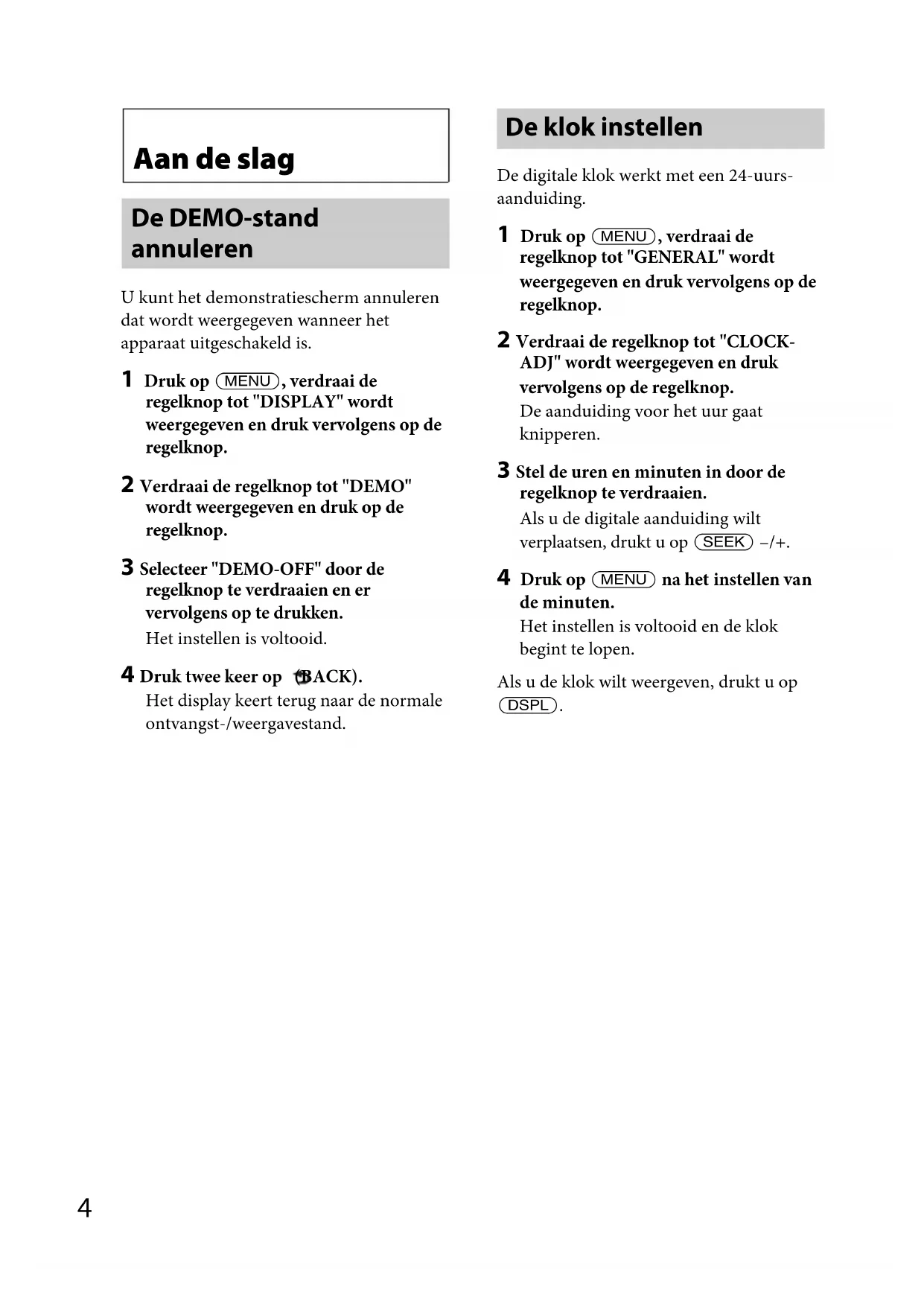

U kunt het demonstratiescherm annuleren

dat wordt weergegeven wanneer het

apparaat uitgeschakeld is.

1 Druk op , verdraai de

regelknop tot "DISPLAY" wordt

weergegeven en druk vervolgens op de

2 Verdraai de regelknop tot "DEMO"

wordt weergegeven en druk op de

3 Selecteer "DEMO-OFF" door de

regelknop te verdraaien en er

vervolgens op te drukken.

Het instellen is voltooid.

4 Druk twee keer op (BACK).

Het display keert terug naar de normale

ontvangst-/weergavestand.

De digitale klok werkt met een 24-uurs-

1 Druk op , verdraai de

regelknop tot "GENERAL" wordt

weergegeven en druk vervolgens op de

2 Verdraai de regelknop tot "CLOCK-

ADJ" wordt weergegeven en druk

vervolgens op de regelknop.

De aanduiding voor het uur gaat

3 Stel de uren en minuten in door de

regelknop te verdraaien.

Als u de digitale aanduiding wilt

verplaatsen, drukt u op  –/+.

4 Druk op  na het instellen van

Het instellen is voltooid en de klok

Als u de klok wilt weergeven, drukt u op

U kunt ter voorkoming van diefstal het

voorpaneel van het apparaat verwijderen.

1 Houd   ingedrukt.

Het apparaat wordt uitgeschakeld.

2 Druk op de toets om het voorpaneel los

te maken  en verwijder het

voorpaneel door het naar u toe te

Als u de contactschakelaar in de stand OFF

zet zonder dat u het voorpaneel hebt

verwijderd, klinkt gedurende enkele

seconden de waarschuwingstoon. U hoort

de waarschuwingstoon alleen als de

ingebouwde versterker wordt gebruikt.

Stel het voorpaneel niet bloot aan hitte/hoge

temperaturen of vocht. Laat het voorpaneel niet

achter in een geparkeerde auto of op het

dashboard/de hoedenplank.

Het voorpaneel bevestigen

Plaats deel  van het voorpaneel op deel 

van het apparaat, zoals wordt weergegeven,

en druk op de linkerzijde tot deze vastklikt.6

In dit gedeelte vindt u informatie over de

locatie van bedieningselementen en

instructies voor algemene handelingen.

Indrukken om het apparaat in te

schakelen; de bron selecteren (Radio/

Druk de toets herhaaldelijk in om over

te schakelen naar een andere bron.

Houd de toets 1 seconde ingedrukt als u

het apparaat wilt uitschakelen.

Houd de toets meer dan 2 seconden

ingedrukt als u het apparaat en het

scherm wilt uitschakelen.

Automatisch afstemmen op zenders

(indrukken); handmatig zoeken naar

zenders (ingedrukt houden).

Een track overslaan (indrukken); tracks

blijven overslaan (indrukken,

vervolgens binnen 2 seconden nogmaals

indrukken en vasthouden); een track

snel terug-/vooruitspoelen (ingedrukt

Draaien om het volume aan te passen.

Ingedrukt houden om de instelstand te

Plaats de disc (met het label omhoog) en

het afspelen begint.

Indrukken als u wilt terugkeren naar het

vorige scherm; de radioband selecteren

 Toets om het voorpaneel los te

TA (verkeersinformatie)/

De opgeslagen zenders ontvangen

(indrukken); zenders opslaan

/: ALBUM / (tijdens het

afspelen van MP3/WMA/AAC)

Een album overslaan (indrukken);

albums blijven overslaan

: (herhalen)* pagina 11

: PAUSE Afspelen onderbreken. Druk

nogmaals om het afspelen te

 DSPL (display)/SCRL (rollen)-toets

Display-items wijzigen (indrukken); een

display-item rollen (ingedrukt houden).

 AUX-ingang pagina 20 * Deze toets beschikt over een voelstip. Radio

Als u afstemt op zenders tijdens het rijden,

vermijd dan ongelukken, gebruik de BTM-

functie (geheugen voor beste afstemming).

Automatisch opslaan — BTM

1 Druk herhaaldelijk op 

tot "TUNER" wordt weergegeven.

Druk herhaaldelijk op  om de

band te wijzigen. U kunt FM1, FM2,

FM3, MW of LW selecteren.

2 Druk op , verdraai de

regelknop tot "GENERAL" wordt

weergegeven en druk vervolgens op de

3 Verdraai de regelknop tot "BTM"

wordt weergegeven en druk op de

Het apparaat slaat de zenders in de

volgorde van frequentie op onder de

1 Als u de zender ontvangt die u wilt

opslaan, houdt u een cijfertoets (

tot ) ingedrukt tot "MEM" wordt

De opgeslagen zenders

1 Selecteer de band en druk vervolgens

op een cijfertoets ( tot ).8

Automatisch afstemmen

Selecteer de band en zoek de zender

door op  +/– te drukken.

Het zoeken stopt wanneer een zender

wordt ontvangen. Herhaal deze

procedure tot de zender van uw keuze

Tip Als u de frequentie kent van de zender die u wilt beluisteren, houdt u  +/– ingedrukt tot de frequentie ongeveer is bereikt en vervolgens stemt u nauwkeurig op de gewenste frequentie af door herhaaldelijk op  +/– te drukken (handmatig afstemmen).

RDS FM-zenders met de RDS-dienst

(radiogegevenssysteem) sturen onhoorbare

digitale informatie mee met het gewone

radioprogrammasignaal. Opmerkingen• In bepaalde landen/regio's zijn wellicht niet alle RDS-functies beschikbaar.• RDS functioneert wellicht niet als het ontvangstsignaal zwak is of als de zender waarop u hebt afgestemd geen RDS-gegevens verzendt. Display-items wijzigen

AF (alternatieve frequenties)

en TA (verkeersinformatie)

AF stemt continu opnieuw af op de zender

met het sterkste signaal in een netwerk, en

TA biedt u de huidige verkeersinformatie of

verkeersprogramma's (TP) wanneer deze

1 Druk herhaaldelijk op  tot de

instelling van uw keuze wordt

RDS-zenders met de AF- en TA-

U kunt RDS-zenders vooraf instellen met de

AF-/TA-instelling. Als u de BTM-functie

gebruikt, worden alleen RDS-zenders met

dezelfde AF-/TA-instelling opgeslagen.

Als u handmatig vooraf instelt, kunt u zowel

RDS- als niet-RDS-zenders instellen met de

bijbehorende AF-/TA-instelling.

1 Stel AF/TA in en sla de zender vervolgens op met BTM of handmatig. Noodberichten ontvangen

Als AF of TA is ingeschakeld, wordt de

geselecteerde bron automatisch

onderbroken door de noodberichten.

Tip Als u het volume aanpast tijdens een verkeersbericht, wordt dat volume opgeslagen in het geheugen voor volgende verkeersberichten, onafhankelijk van het normale volume. Op een regionaal programma

afgestemd blijven — REGIONAL Als de AF-functie is ingeschakeld: met de

fabrieksinstelling van het apparaat wordt

ontvangst tot een bepaalde regio beperkt,

zodat er niet automatisch wordt

overgeschakeld naar een andere regionale

zender met een sterkere frequentie. Selecteer Actie AF-ON AF inschakelen en TA

Wanneer u het ontvangstgebied van het

regionale programma verlaat, stelt u tijdens

FM-ontvangst "REG-OFF" in bij de

instellingen (pagina 17).

Deze functie werkt niet in het Verenigd

Koninkrijk en sommige andere gebieden.

Local Link-functie (alleen voor het

Verenigd Koninkrijk)

Met deze functie kunt u andere lokale

zenders in het gebied selecteren, ook als

deze niet zijn opgeslagen onder de

1 Druk tijdens FM-ontvangst op een

cijfertoets ( tot ) waaronder een

lokale zender is opgeslagen.

2 Druk binnen 5 seconden nogmaals op de

cijfertoets van de lokale zender.

Herhaal dit tot de lokale zender wordt

PTY (programmatypen)

Gebruik PTY om een gewenst

programmatype weer te geven of ernaar te

1 Houd  (PTY) ingedrukt tijdens

De naam van het huidige

programmatype verschijnt als de zender

PTY-gegevens uitzendt.

2 Verdraai de regelknop tot het gewenste

programmatype wordt weergegeven en

druk op de regelknop.

Het apparaat begint te zoeken naar een

zender die het geselecteerde

programmatype uitzendt.

Mogelijk ontvangt u een andere radiozender dan

de zender die u geselecteerd hebt.

CT (kloktijd) instellen

Met de CT-gegevens van de RDS-

uitzending wordt de klok ingesteld.

1 Stel "CT-ON" in bij de instellingen

Het is mogelijk dat de CT-functie niet goed

werkt, ook al wordt er wel een RDS-zender

NEWS (Nieuws), AFFAIRS (Actualiteiten),

INFO (Informatie), SPORT (Sport),

EDUCATE (Educatieve programma's),

DRAMA (Toneel), CULTURE (Cultuur),

SCIENCE (Wetenschap), VARIED

(Diversen), POP M (Populaire muziek),

ROCK M (Rock-muziek), EASY M (Easy

Listening), LIGHT M (Licht klassiek),

CLASSICS (Klassiek), OTHER M (Ander

type muziek), WEATHER (Weerberichten),

FINANCE (Financiën), CHILDREN

(Kinderprogramma's), SOCIAL A (Sociale

zaken), RELIGION (Religie), PHONE IN

(Ontspanning), JAZZ (Jazz-muziek),

COUNTRY (Country-muziek), NATION M

(Nationale muziek), OLDIES (Oldies),

FOLK M (Folk-muziek), DOCUMENT

U kunt CD-DA's (ook met CD TEXT) en

CD-R's/CD-RW's (MP3-/WMA-/AAC-

bestanden (pagina 21)) afspelen met dit

1 Plaats de CD (met het label omhoog).

Het afspelen start automatisch. Druk op  om de disc uit te werpen.Opmerkingen• Sluit tijdens het uitwerpen/inbrengen van een disc geen USB-apparaten aan om schade aan de disc te voorkomen.• De bijbehorende codecs zijn MP3 (.mp3), WMA (.wma) en AAC (.m4a). Display-items wijzigen

De weergegeven items zijn afhankelijk van

het disctype, de opname-indeling en de

• USB-apparaten van het type MSC

(massaopslag) die voldoen aan de USB-

norm, kunnen worden gebruikt.

• U kunt het best een reservekopie van de

gegevens op een USB-apparaat maken.

•Android™-telefoons van het type MSC

(Mass Storage Class) die de USB-norm

ondersteunen, kunnen worden gebruikt.

Afhankelijk van de Android-telefoon

moet de USB-verbindingsstand mogelijk

ingesteld worden op MSC. Opmerkingen• Sluit het USB-apparaat aan nadat u de motor hebt gestart.Afhankelijk van het USB-apparaat kan storing of schade ontstaan wanneer het apparaat wordt aangesloten voordat de motor wordt gestart.• De bijbehorende codecs zijn MP3 (.mp3), WMA (.wma), AAC (.m4a) en AAC (.mp4).• Ga naar de ondersteuningssite op het achterblad voor meer informatie over de compatibiliteit van het USB-apparaat. Een USB-apparaat

1 Open de klep van de USB-poort en sluit

vervolgens het USB-apparaat aan op de

Het afspelen wordt gestart.11

Als er al een USB-apparaat is aangesloten,

kunt u het afspelen starten door

herhaaldelijk op  te

drukken tot "USB" wordt weergegeven.

Om het afspelen te stoppen, houdt u

 gedurende 1 seconde

Om het USB-apparaat te verwijderen, stopt

u het afspelen ervan en verwijdert u

vervolgens het apparaat. Opmerkingen• Gebruik geen USB-apparaten die zo groot of zwaar zijn dat ze kunnen vallen als ze worden blootgesteld aan trillingen of een losse aansluiting kunnen veroorzaken.• Verwijder het voorpaneel niet terwijl het USB-apparaat wordt afgespeeld, anders kunnen de USB-gegevens worden beschadigd. Display-items wijzigen

Welke items worden weergegeven is

afhankelijk van het USB-apparaat, de

opname-indeling en de instellingen. Opmerkingen• Het maximale aantal tracks is 10.000.• Het kan enige tijd duren voordat het afspelen wordt gestart, afhankelijk van het aantal opgenomen gegevens.• Als u een MP3-/WMA-/AAC-bestand met VBR (variabele bitsnelheid) afspeelt of snel vooruit-/terugspoelt, wordt de verstreken speelduur wellicht niet nauwkeurig weergegeven.• Het afspelen van de volgende MP3-/WMA-/AAC-bestanden wordt niet ondersteund.– compressie zonder gegevensverlies (lossless)– auteursrechtelijk beveiligd– DRM-bestanden (beheer van digitale rechten)– Meerkanaalsaudiobestanden Tracks zoeken en

verschillende standen

U kunt tracks herhaaldelijk beluisteren

(herhaaldelijk afspelen) of in een

willekeurige volgorde beluisteren

(willekeurig afspelen).

De beschikbare weergavestanden

verschillen afhankelijk van de geselecteerde

1 Druk tijdens het afspelen herhaaldelijk

op  () of  (SHUF) tot de

gewenste weergavestand wordt

Het duurt even voor het afspelen start in

de geselecteerde weergavestand.

Herhaaldelijk afspelen Selecteer Actie TRACK track herhaaldelijk

ALBUM album herhaaldelijk

Willekeurig afspelen *1 Alleen CD*2 Alleen USB Zoeken naar een track op

naam — Quick-BrowZer™

U kunt gemakkelijk op categorie zoeken

naar een track op een CD of USB-apparaat.

1 Druk op (BROWSE)*.

De Quick-BrowZer-stand op het

apparaat wordt geactiveerd en er wordt

een lijst met zoekcategorieën

Wanneer de tracklijst wordt

weergegeven, drukt u herhaaldelijk op

(BACK) tot de gewenste

zoekcategorie wordt weergegeven. * Druk tijdens het afspelen via USB gedurende meer dan 2 seconden op (BROWSE) om rechtstreeks terug te keren naar het begin van de categorielijst. 2 Selecteer de zoekcategorie van uw

keuze door de regelknop te verdraaien

en bevestig deze met een druk op de

3 Herhaal stap 2 tot de gewenste track is

Het afspelen wordt gestart.

Druk op (BROWSE) om de Quick-

BrowZer-stand te verlaten. OpmerkingWanneer u de Quick-BrowZer-stand opent, wordt de instelling voor herhaaldelijk/willekeurig afspelen geannuleerd. Zoeken door items over te

slaan — Overspring-stand

Wanneer er veel items in een categorie

staan, kunt u het gewenste item snel zoeken.

1 Druk op  + in de Quick-

De itemnaam wordt weergegeven.

willekeurige volgorde

(normale weergave).13

2 Draai aan de regelknop om een item in

de buurt van het gewenste item te

De lijst wordt in stappen van 10% van

het totale aantal items in de lijst

Het display keert terug naar de Quick-

BrowZer-stand en het geselecteerde item

4 Selecteer het item van uw keuze door

de regelknop te verdraaien en er

vervolgens op te drukken.

Het afspelen wordt gestart als het

geselecteerde item een track is.

Om de Overspring-stand te annuleren,

drukt u op (BACK) of  –.

Zoeken naar een track door te

luisteren naar een gedeelte

van een track — ZAPPIN

U kunt zoeken naar een track die u wilt

beluisteren door korte gedeelten van tracks

op een CD of USB-apparaat op volgorde af

De ZAPPIN-stand is geschikt voor het

zoeken naar een track in de standen voor

willekeurige volgorde of willekeurige

1 Druk op  tijdens het afspelen.

Het afspelen wordt gestart vanaf een

gedeelte van de volgende track. U kunt

een afspeeltijd selecteren (pagina 17).

2 Druk op  of op 

wanneer er een track wordt afgespeeld

die u wilt beluisteren.

De track die u selecteert, wordt in de

normale weergavestand vanaf het begin

Als u op (BACK) drukt, wordt de

geselecteerde track ook afgespeeld.

•Druk in de ZAPPIN-stand op  +/– als u

een track wilt overslaan.

•Druk op / (ALBUM /) in de

ZAPPIN-stand als u een album wilt overslaan. Het gedeelte van elke track die wordt afgespeeld in de ZAPPIN-stand.Track wordt ingedrukt.14

en het installatiemenu

Genieten van geavanceerde

— Advanced Sound Engine

Advanced Sound Engine creëert met

digitale signaalverwerking een ideaal

geluidsveld in de auto.

— EQ7 vooraf instellen

U kunt een equalizercurve selecteren uit 7

verschillende curves (XPLOD, VOCAL,

EDGE, CRUISE, SPACE, GRAVITY,

1 Druk tijdens ontvangst/weergave op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot "EQ7

PRESET" wordt weergegeven en druk

3 Verdraai de regelknop tot de gewenste

equalizercurve wordt weergegeven en

druk op de regelknop.

4 Druk twee keer op (BACK).

U kunt de equalizercurve annuleren door

"OFF" te selecteren in stap 3.

Tip Voor iedere bron kan de equalizercurve in het geheugen worden opgeslagen. De equalizercurve aanpassen

Met "CUSTOM" bij EQ7 kunt u zelf

equalizerinstellingen opgeven.

1 Druk na het selecteren van een bron op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot "EQ7

SETTING" wordt weergegeven en druk

3 Verdraai de regelknop tot "BASE"

wordt weergegeven en druk op de

U kunt een equalizercurve kiezen als

basis om verder aan te passen.

4 Selecteer de equalizercurve door de

regelknop te verdraaien en druk op de

5 De equalizercurve instellen. Selecteer het frequentiebereik door de regelknop te verdraaien en druk op de regelknop.BAND1: 63 HzBAND2: 160 HzBAND3: 400 HzBAND4: 1 kHzBAND5: 2,5 kHzBAND6: 6,3 kHzBAND7: 16,0 kHzPas het volumeniveau aan door de regelknop te verdraaien en druk op de regelknop.Het volume kan worden aangepast in stappen van 1 dB, van -6 dB tot +6 dB. Herhaal stap  en  als u andere

frequentiebereiken wilt aanpassen.15

6 Druk op (BACK) om terug te keren

naar het vorige scherm.

De equalizercurve wordt opgeslagen

Het geluid optimaliseren

Het apparaat kan een natuurlijk geluidsveld

simuleren door het uitsturen van het geluid

uit elke luidspreker te vertragen en aan te

passen aan uw positie.

De opties voor "POSITION" worden

U kunt ook de subwooferpositie bij

benadering instellen vanaf uw luisterpositie,

–de audio-uitvoer ingesteld is op "SUB-

–de luisterpositie niet op "OFF" is ingesteld.

De opties voor "SET SW POS" worden

1 Druk tijdens ontvangst/weergave op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot

"POSITION" wordt weergegeven en

druk vervolgens op de regelknop.

3 Draai aan de regelknop tot "SET F/R POS" wordt weergegeven en druk

vervolgens op de regelknop.

4 Verdraai de regelknop en kies uit

"FRONT L", "FRONT R", "FRONT" of

"ALL", en druk op de regelknop.

5 Verdraai de regelknop tot "SET SW POS" wordt weergegeven en druk

vervolgens op de regelknop.

6 Verdraai de regelknop om de

subwooferpositie te selecteren uit

"NEAR", "NORMAL" of "FAR" en druk

vervolgens op de regelknop.

7 Druk op (BACK) om terug te keren

naar het vorige scherm.

U kunt het instellen van de luisterpositie

annuleren door "OFF" te selecteren in stap

De luisterpositie aanpassen

U kunt de instelling van de luisterpositie erg

nauwkeurig afregelen.

1 Druk tijdens ontvangst/weergave op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot

"POSITION" wordt weergegeven en

druk vervolgens op de regelknop.

3 Verdraai de regelknop tot "ADJ POSITION" wordt weergegeven en

druk vervolgens op de regelknop.

4 Pas de luisterpositie aan door de

regelknop te verdraaien en druk op de

Aanpasbaar bereik: "+3" – "CENTER" –

FRONT L (): linksvoor

FRONT R (): rechtsvoor

FRONT (): middenvoor

ALL (): in het midden

5 Druk op (BACK) om terug te keren

naar het vorige scherm.

Geavanceerde DM+ verbetert digitaal

gecomprimeerd geluid door hoge

frequenties die verloren zijn gegaan in het

compressieproces te herstellen.

1 Druk tijdens de weergave op ,

verdraai de regelknop tot "SOUND"

wordt weergegeven en druk vervolgens

2 Verdraai de regelknop tot "DM+"

wordt weergegeven en druk op de

3 Selecteer "ON" door de regelknop te

verdraaien en er vervolgens op te

4 Druk twee keer op (BACK).

Voor iedere bron (behalve de tuner) kan de

instelling DM+ in het geheugen worden

De achterluidsprekers als

— Versterking lage tonen

Versterking lage tonen achter laat het

basgeluid toenemen door de instelling van

een laagdoorlaatfilter (pagina 18) op de

achterluidsprekers toe te passen. Door

middel van deze functie kunnen de

achterluidsprekers werken als subwoofer als

er geen subwoofer is aangesloten.

1 Druk tijdens ontvangst/weergave op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot "RB ENH"

wordt weergegeven en druk op de

3 Verdraai de regelknop tot "RBE MODE" wordt weergegeven en druk

vervolgens op de regelknop.

4 Draai aan de regelknop en kies uit "1",

"2" of "3", en druk op de regelknop.

5 Druk op (BACK) om terug te keren

naar het vorige scherm.

Een subwoofer zonder een

versterker gebruiken

U kunt een subwoofer zonder versterker

gebruiken door deze aan te sluiten op de

achterluidsprekerkabel.

Sluit hiervoor een subwoofer van 4 - 8 ohm aan

op een van de achterluidsprekerkabels. Sluit in

dat geval geen luidspreker aan op de andere

achterluidsprekerkabel.

1 Druk tijdens ontvangst/weergave op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot "SW DIREC"

wordt weergegeven en druk op de

3 Verdraai de regelknop tot "SW MODE"

wordt weergegeven en druk vervolgens

4 Draai aan de regelknop om "1", "2" of

"3" te selecteren en druk op de

5 Druk op (BACK) om terug te keren

naar het vorige scherm.17

Raadpleeg pagina 18 voor meer informatie

over het instellen van de fase, positie,

frequentie van de laagdoorlaatfilter en curve

van de laagdoorlaatfilter voor de subwoofer.

Instelitems aanpassen

1 Druk op , verdraai de

regelknop tot de gewenste categorie

wordt weergegeven en druk op de

2 Verdraai de regelknop tot het gewenste

item wordt weergegeven en druk op de

3 Selecteer de instelling door de

regelknop te verdraaien en druk op de

Het instellen is voltooid.

4 Druk op (BACK) om terug te keren

naar het vorige scherm. * Voor de CLOCK-ADJ- en BTM-instellingen is stap 4 niet nodig. De volgende items kunnen ingesteld

worden, afhankelijk van de bron en de

GENERAL: *1 Wanneer het apparaat is uitgeschakeld.*2 Wanneer FM wordt ontvangen.*3 Wanneer de tuner geselecteerd is.*4 Wanneer CD of USB geselecteerd is. SOUND:

CLOCK-ADJ (klok aanpassen) (pagina 4)

De waarschuwingstoon inschakelen:

"ON", "OFF" (pagina 5).

BEEP De pieptoon inschakelen: "ON", "OFF".

AUTO OFF Automatisch uitschakelen na de

gewenste tijd wanneer het apparaat is

uitgeschakeld: "NO", "30S" (seconden),

"30M" (minuten), "60M" (minuten).

Het AUX-bronscherm inschakelen:

Een andere audio-uitvoer kiezen: "SUB-

De CT-functie inschakelen: "ON", "OFF"

De ontvangst beperken tot een specifieke

ZAP TIME (Zappin-tijd)

De afspeeltijd voor de ZAPPIN-functie

Een pieptoon inschakelen tussen

EQ7 PRESET (pagina 14)

POSITION SET F/R POS (positie voor/achter

BALANCE De geluidsbalans aanpassen: "RIGHT-

15" – "CENTER" – "LEFT-15".

FADER Het relatieve niveau aanpassen:

LOUDNESS (dynamische loudness)

Hoge en lage tonen versterken voor

helder geluid bij lagere volumeniveaus:

ALO (automatische niveau-aanpassing)

Het volumeniveau van alle

weergavebronnen aanpassen naar het

optimale niveau: "ON", "OFF".

De stand voor versterking van de lage

De kantelfrequentie van de subwoofer

selecteren: "50 Hz", "60 Hz", "80 Hz",

LPF SLOP (steilheid laagdoorlaatfilter)

De fase van de subwoofer selecteren:

De kantelfrequentie van de subwoofer

selecteren: "50Hz", "60Hz", "80Hz",

LPF SLOP (steilheid laagdoorlaatfilter)

Het subwoofervolume aanpassen:

"+10 dB" – "0 dB" – "–10 dB".

("ATT" wordt weergegeven bij de laagste

SW PHASE (fase subwoofer)

De fase van de subwoofer selecteren:

De kantelfrequentie van de subwoofer

selecteren: "50 Hz", "60 Hz", "80 Hz",

LPF SLOP (steilheid laagdoorlaatfilter)

De LPF-steilheid selecteren: "1", "2", "3".19

*1 Wordt niet weergegeven wanneer "SET F/R POS" ingesteld is op "OFF".

*2 Als de audio-uitvoer is ingesteld op "SUB-

*3 Wordt niet weergegeven wanneer de tuner

*4 Wanneer de audio-uitvoer ingesteld is op

"REAR-OUT" en "SW DIREC" ingesteld is op

*5 Wanneer de audio-uitvoer ingesteld is op

"REAR-OUT" en "RBE MODE" ingesteld is op

*6 Wanneer de AUX geselecteerd is.

* Wanneer CD of USB geselecteerd is.

HPF (hoogdoorlaatfilter)

HPF FREQ (frequentie

De kantelfrequentie van de voor-/

"50 Hz", "60 Hz", "80 Hz", "100 Hz",

HPF SLOP (steilheid hoogdoorlaatfilter)

De HPF-steilheid selecteren (werkt

alleen als HPF FREQ niet op "OFF" is

Het volumeniveau voor aangesloten

randapparatuur aanpassen: "+18 dB" –

Dankzij deze instelling is het niet nodig

om het volumeniveau tussen bronnen

DIMMER De helderheid van het scherm wijzigen:

M.DISPLAY (bewegingsdisplay)

– "SA": bewegende patronen en

spectrumanalyzer weergeven.

– "OFF": het bewegingsdisplay

Door een optioneel draagbaar

audioapparaat aan te sluiten op de AUX-

ingang (stereominiaansluiting) op het

apparaat en vervolgens de bron te

selecteren, kunt u het audioapparaat

beluisteren via de autoluidsprekers.

Een draagbaar audioapparaat

1 Schakel het draagbare audioapparaat uit.

2 Verlaag het volume op het apparaat.

3 Sluit het draagbare audioapparaat aan op het apparaat via een verbindingskabel (niet bijgeleverd)*.* Gebruik een rechte stekker. Het volumeniveau aanpassen

Pas het volume voor elk aangesloten

audioapparaat aan voordat u het afspelen

1 Verlaag het volume op het apparaat.

2 Druk herhaaldelijk op  tot "AUX" wordt weergegeven. 3 Start het afspelen op het draagbare audioapparaat met een niet te hard volume. 4 Stel uw gebruikelijke luistervolume in op het apparaat. 5 Pas het ingangsniveau aan (pagina 19).21

Voorzorgsmaatregelen • Laat het apparaat afkoelen als de auto geparkeerd heeft gestaan in de volle zon.• Laat het voorpaneel of audioapparaten niet achter in de auto. Deze kunnen beschadigd raken door de hoge temperaturen van direct zonlicht.• De elektrisch bediende antenne schuift automatisch uit. Condensvorming Als er vocht condenseert in het apparaat, verwijdert u de disc en wacht u ongeveer een uur tot het apparaat is gedroogd; anders kan de werking van het apparaat worden verstoord. Hoge geluidskwaliteit behouden Mors geen vloeistof op het apparaat of de discs. Opmerkingen over discs • Stel een disc niet bloot aan direct zonlicht of warmtebronnen, zoals die van de verwarming in de auto, en laat een disc niet achter in een auto die in de volle zon staat geparkeerd.• Veeg een disc van het midden naar de buitenrand schoon met een doekje voordat u deze afspeelt. Gebruik geen oplosmiddelen zoals benzine, thinner en in de handel verkrijgbare reinigingsmiddelen.• Dit apparaat is ontworpen voor het afspelen van discs die voldoen aan de CD-norm (Compact Disc). DualDiscs en sommige muziekdiscs die zijn gecodeerd met copyrightbeveiligingstechnologieën voldoen niet aan de CD-norm (Compact Disc) en kunnen daarom mogelijk niet worden afgespeeld met dit apparaat.• Discs die NIET kunnen worden afgespeeld met dit apparaat– Discs waarop labels, stickers, tape of papier zijn geplakt. Hierdoor kan de werking worden verstoord of de disc worden beschadigd.– Discs met afwijkende vormen (bijvoorbeeld hart, vierkant, ster). Als u dit toch probeert, kan het apparaat worden beschadigd.–8 cm-discs. Opmerkingen over CD-R's/CD-RW's • Het maximumaantal: (alleen CD-R/CD-RW)– mappen (albums): 150 (inclusief hoofdmap)– bestanden (tracks) en mappen: 300 (mogelijk minder dan 300 als de map-/bestandsnaam veel tekens bevat)– tekens die kunnen worden weergegeven voor de naam van een map/bestand: 32 (Joliet)/64 (Romeo)• Als een disc met Multi Session (meerdere sessies) begint met een CD-DA-sessie, wordt deze herkend als een CD-DA-disc en worden andere sessies niet afgespeeld.• Discs die NIET kunnen worden afgespeeld met dit apparaat– CD-R's/CD-RW's met slechte opnamekwaliteit.– CD-R's/CD-RW's die zijn opgenomen met een incompatibel opnameapparaat.–CD-R's/CD-RW's die onjuist zijn gefinaliseerd.– CD-R's/CD-RW's die niet zijn opgenomen in de muziek-CD-indeling of MP3-indeling conform ISO9660 Level 1/Level 2, Joliet/Romeo of Multi Session (meerdere sessies).22

Afspeelvolgorde van MP3-/

WMA-/AAC-bestanden Met alle vragen of problemen met betrekking tot dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw Sony-handelaar. Onderhoud

Aansluitingen schoonmaken De werking van het apparaat kan worden verstoord als de aansluitingen tussen het apparaat en het voorpaneel niet schoon zijn. U kunt dit voorkomen door het voorpaneel (pagina 5) los te maken en de aansluitingen te reinigen met een wattenstaafje. Gebruik hierbij niet te veel kracht. Anders kunnen de aansluitingen worden beschadigd.Opmerkingen• Uit veiligheidsoverwegingen moet u de motor uitschakelen en de sleutel uit de contactschakelaar halen voordat u de aansluitingen reinigt.• Raak de aansluitingen nooit rechtstreeks aan met uw vingers of een metalen voorwerp. Technische gegevens

FM Afstembereik: 87,5 – 108,0 MHzAntenne-aansluiting: Aansluiting voor externe antenneTussenfrequentie: 25 kHzBruikbare gevoeligheid: 8 dBfSelectiviteit: 75 dB bij 400 kHzSignaal/ruis-afstand: 80 dB (stereo)Scheiding: 50 dB bij 1 kHzFrequentiebereik: 20 – 15.000 HzMW/LWAfstembereik: MW: 531 – 1.602 kHzLW: 153 – 279 kHzAntenne-aansluiting: Aansluiting voor externe antenneTussenfrequentie: 9.124,5 kHz of 9.115,5 kHz/4,5 kHzGevoeligheid: MW: 26 μV, LW: 45 μV CD-speler Signaal/ruis-afstand: 120 dBFrequentiebereik: 10 – 20.000 HzSnelheidsfluctuaties: minder dan meetbare waarden USB-speler Interface: USB (Full-speed)Maximale voeding: 1 A Versterker Uitgang: luidsprekeruitgangenLuidsprekerimpedantie: 4 – 8 ohm Maximaal uitgangsvermogen: 52 W × 4 (bij 4 ohm)

Algemeen Uitgangen: Audio-uitgangen (achter/sub-schakelbaar)Aansluiting elektrische antenne/versterker (REM OUT)Ingangen: AfstandsbedieningsingangAntenne-ingangAUX-ingang (stereominiaansluiting)USB-poortVoeding: 12 V gelijkstroom accu (negatieve aarde) Afmetingen: ongeveer 178 × 50 × 177 mm (b/h/d) Montageafmetingen: Ongeveer 182 × 53 × 160 mm (b/h/d) Gewicht: ongeveer 1,2 kg Map (album)MP3-/WMA-/AAC-bestand (track)MP3/WMA/AAC23 Bijgeleverde accessoires: Onderdelen voor installatie en aansluitingen (1 set)Optionele accessoires/apparatuur: Afstandsbediening: RM-X114 Het is mogelijk dat niet alle vermelde

accessoires verkrijgbaar zijn bij uw Sony-

handelaar. Neem contact op met uw Sony-

handelaar voor meer informatie.

Wijzigingen in ontwerp en technische gegevens

voorbehouden zonder voorafgaande

De onderstaande controlelijst kan u helpen bij

het oplossen van problemen die zich met het

apparaat kunnen voordoen.

Voordat u de onderstaande controlelijst

doorneemt, moet u eerst de aanwijzingen voor

aansluiting en gebruik controleren.

Meer informatie over het gebruik van de

zekering en het verwijderen van het apparaat

uit het dashboard vindt u in de handleiding

voor installatie/aansluitingen geleverd bij dit

Als het probleem niet is opgelost, gaat u naar

de ondersteuningssite op het achterblad.

Het apparaat wordt niet van stroom

 Controleer de aansluiting of de zekering.

De elektrisch bediende antenne schuift niet

 De elektrisch bediende antenne heeft geen

 De ATT-functie is ingeschakeld.

 De positie van de faderregelaar "FADER" is

niet ingesteld op een systeem met 2

 De pieptoon is uitgeschakeld (pagina 17).

 Er is een optionele versterker aangesloten en u

gebruikt de ingebouwde versterker niet.

De geheugeninhoud is gewist.

 De voedingskabel of de accu is losgekoppeld of

niet juist aangesloten.

 Het apparaat is gereset.

– Sla opnieuw op in het geheugen.

Opgeslagen zenders en de juiste tijd zijn

De zekering is doorgebrand.

Maakt geluid wanneer de stand van het

contactslot wordt gewijzigd.

 De kabels zijn niet goed verbonden met de

voedingsaansluiting voor accessoires van de

Tijdens het afspelen of radio-ontvangst

wordt de demonstratie gestart.

 Als er 5 minuten geen handeling wordt

uitgevoerd en "DEMO-ON" is ingesteld, wordt

de demonstratie gestart.

– Stel "DEMO-OFF" in (pagina 19).

Het display verdwijnt van/verschijnt niet in

het display-venster.

 De dimmer is ingesteld op "DIM-ON"

 Het scherm verdwijnt als u op

 drukt en deze toets ingedrukt

–Houd  op het apparaat

ingedrukt tot het display verschijnt.

 De aansluitingen zijn vuil (pagina 22).

De Auto Off-functie werkt niet.

 Het apparaat is ingeschakeld. De Auto Off-

functie wordt geactiveerd nadat het apparaat is

– Schakel het apparaat uit.

De bedieningstoetsen werken niet.

De disc wordt niet uitgeworpen.

 Druk langer dan 2 seconden op  en

De geheugeninhoud is gewist.

Reset het apparaat voor uw eigen veiligheid

niet tijdens het rijden.24

De zenders kunnen niet worden ontvangen.

Het geluid is gestoord.

 De aansluiting is niet juist.

– Controleer de aansluiting van de auto-

– Als de automatische antenne niet uitschuift,

controleert u de aansluiting van de

bedieningskabel van de elektrische antenne.

Er kan niet worden afgestemd op

 Sla de juiste frequentie op in het geheugen.

 Het signaal van de uitzending is te zwak.

Er kan niet automatisch worden afgestemd

 Het signaal van de uitzending is te zwak.

– Stem handmatig af.

RDS SEEK begint na enkele seconden afspelen.

 De zender is geen TP-zender of heeft een zwak

– Schakel TA uit (pagina 8).

Geen verkeersinformatie.

 Schakel TA in (pagina 8).

 De zender is een TP-zender, maar zendt toch

geen verkeersinformatie uit.

– Stem af op een andere zender.

PTY geeft "- - - - - - - -" weer.

 De huidige zender is geen RDS-zender.

 Geen RDS-gegevens ontvangen.

 De zender geeft het programmatype niet door.

De programmaservicenaam knippert.

 Er is geen alternatieve frequentie voor de

–Druk op  +/– terwijl de

programmaservicenaam knippert. "PI SEEK"

wordt weergegeven en het apparaat gaat

zoeken naar een andere frequentie met

dezelfde PI-gegevens (programma-

Het lukt niet de CD te plaatsen.

 Er zit al een CD in het apparaat.

 Er is te veel kracht gebruikt bij het plaatsen van

de CD of de CD is niet goed geplaatst.

De CD wordt niet afgespeeld.

 CD defect of vuil.

 De CD-R's/CD-RW's zijn niet geschikt voor

audiogebruik (pagina 21).

MP3-/WMA-/AAC-bestanden kunnen niet

 De disc is niet compatibel met de MP3-/

WMA-/AAC-indeling en -versie. Ga naar de

ondersteuningssite voor meer informatie over

discs en indelingen die kunnen worden

MP3-/WMA-/AAC-bestanden worden minder

snel afgespeeld dan andere bestanden.

 Bij de volgende discs duurt het langer voordat

het afspelen wordt gestart:

– discs opgenomen met een ingewikkelde

– discs die in Multi Session (meerdere sessies)

– discs waaraan gegevens kunnen worden

De display-items rollen niet.

 Bij sommige discs met heel veel tekens zullen

de tekens mogelijk niet rollen.

 "AUTO SCR" is ingesteld op "OFF".

– Stel "A.SCRL-ON" in (pagina 19).

–Houd  (SCRL) ingedrukt.

Het geluid verspringt.

 Het apparaat is niet goed geïnstalleerd.

– Installeer het apparaat in een hoek van

minder dan 45° op een stabiele plaats in de

 CD defect of vuil.25

U kunt items niet via een USB-hub afspelen.

 Dit apparaat kan geen USB-apparaten via een

Items kunnen niet worden afgespeeld.

 Een USB-apparaat functioneert niet.

– Sluit het opnieuw aan.

Het duurt langer voordat een USB-apparaat

 Het USB-apparaat bevat bestanden met een

ingewikkelde boomstructuur.

Het geluid wordt onderbroken.

 Het geluid kan worden onderbroken bij een

hoge bitsnelheid van meer dan 320 Kbps.

Foutmeldingen/berichten

 Het apparaat controleert de aansluiting van

– Wacht tot de controle van de aansluiting is

 De disc is vuil of is omgekeerd geplaatst.

– Reinig de disc of plaats deze op de juiste

 Er is een lege disc in het apparaat geplaatst.

 De disc kan niet worden afgespeeld wegens een

– Plaats een andere disc.

 Het USB-apparaat is niet automatisch

– Sluit het opnieuw aan.

 Druk op  als u de disc wilt verwijderen.

 De luidsprekers of versterkers zijn niet correct

– Raadpleeg de handleiding voor installatie/

aansluitingen van dit model en controleer de

HUB NO SUPRT (geen hub-ondersteuning)

 Een USB-hub wordt niet ondersteund door dit

NO AF (geen alternatieve frequenties)

 Er is geen alternatieve frequentie voor de

–Druk op  +/– terwijl de

programmaservicenaam knippert. Het

apparaat gaat zoeken naar een andere

frequentie met dezelfde PI-gegevens

(programma-identificatie). ("PI SEEK"

NO DEV (geen apparaat)

 "USB" is geselecteerd als bron terwijl er geen

USB-apparaat is aangesloten. Een USB-

apparaat of een USB-kabel is losgeraakt tijdens

– Het is belangrijk dat u een USB-apparaat en

een USB-kabel aansluit.

 De disc of het USB-apparaat bevat geen

– Plaats een muziek-CD in het apparaat.

– Sluit een USB-apparaat aan waarop

muziekbestanden staan.

 Er is geen naam voor de disc/artiest/track of

het album naar de track geschreven.

 Het apparaat blijft zoeken naar beschikbare

 Er is wellicht een interne storing.

– Controleer de verbinding. Vraag uw Sony-

handelaar advies als de foutmelding in het

display blijft staan.

 Het USB-apparaat is overbelast.

– Koppel het USB-apparaat los en wijzig de

bron met .

– Dit geeft aan dat het USB-apparaat buiten

gebruik is of dat een apparaat is aangesloten

dat niet wordt ondersteund.

PUSH EJT (drukken op uitwerpen)

 De disc kan niet worden uitgeworpen.

–Druk op  (uitwerpen).26

 Alle track- en albuminformatie op de disc

– Wacht totdat het lezen is voltooid en het

afspelen automatisch wordt gestart.

Afhankelijk van de discstructuur kan dit

meer dan een minuut duren.

USB NO SUPRT (geen USB-ondersteuning)

 Het aangesloten USB-apparaat wordt niet

– Ga naar de ondersteuningssite voor meer

informatie over de compatibiliteit van het

 Tijdens het snel terug- of vooruitspoelen hebt

u het begin of het einde van de disc bereikt en

nu kunt u niet verder.

 Het teken kan niet worden weergegeven met

Vraag uw Sony-handelaar advies als deze

oplossingen niet helpen.

Als u het apparaat ter reparatie wegbrengt

omdat CD's niet goed worden afgespeeld, kunt

u het best de disc meenemen waarmee het

probleem is begonnen.©2012 Sony Corporation Printed in Thailand
