GEBRUIKSAANWIJZING CDXDAB500A SONY

bijkantoor van Sony Europe Limited, Da

bijkantoor van Sony Europe Limited, Da

bijkantoor van Sony Europe Limited, Da

UE: Sony Belgium, bijkantoor van Sony

verificato il problema.2

Geproduceerd in Thailand

Opmerking voor klanten: de volgende

informatie geldt enkel voor apparatuur

verkocht in landen waar de EU-

richtlijnen van kracht zijn

Producent: Sony Corporation, 1-7-1 Konan

Minato-ku Tokyo, 108-0075 Japan

Voor EU-product conformiteit: Sony

Belgium, bijkantoor van Sony Europe

Limited, Da Vincilaan 7-D1, 1935

Verwijdering van oude

batterijen (in de Europese

Unie en andere Europese

landen met afzonderlijke

inzamelingssystemen)

Dit symbool op de batterij of verpakking

wijst erop dat de meegeleverde batterij van

dit product niet als huishoudelijk afval

behandeld mag worden. Op sommige

batterijen kan dit symbool voorkomen in

combinatie met een chemisch symbool. De

chemische symbolen voor kwik (Hg) of

lood (Pb) worden toegevoegd als de batterij

meer dan 0,0005 % kwik of 0,004 % lood

bevat. Door deze batterijen op juiste wijze af

te voeren, voorkomt u voor mens en milieu

negatieve gevolgen die zich zouden kunnen

voordoen in geval van verkeerde

afvalbehandeling. Het recycleren van

materialen draagt bij tot het vrijwaren van

natuurlijke bronnen. In het geval dat de

producten om redenen van veiligheid,

prestaties dan wel in verband met data-

integriteit een permanente verbinding met

batterij vereisen, dient deze batterij enkel

door gekwalificeerd servicepersoneel

vervangen te worden. Om ervoor te zorgen

dat de batterij op een juiste wijze zal worden

behandeld, dient het product aan het eind

van zijn levenscyclus overhandigd te

worden aan het desbetreffende

inzamelingspunt voor de recyclage van

elektrisch en elektronisch materiaal. Voor

alle andere batterijen verwijzen we u naar

het gedeelte over hoe de batterij veilig uit

het product te verwijderen. Overhandig de

batterij bij het desbetreffende

inzamelingspunt voor de recyclage van

batterijen. Voor meer details in verband

met het recyclen van dit product of batterij,

neemt u contact op met de gemeentelijke

instanties, het bedrijf of de dienst belast met

de verwijdering van huishoudafval of de

winkel waar u het product hebt gekocht.

Eigenschappen laserdiode

• Emissieduur: continu

• Laservermogen: minder dan 53,3 μW

(Deze uitgangswaarde is gemeten op een

afstand van 200 mm van het lensoppervlak

op het optische opnameblok met 7 mm

Dit product wordt beschermd door

bepaalde intellectuele eigendomsrechten

van Microsoft Corporation. Het gebruik of

de verspreiding van dergelijke technologie

buiten dit product om is verboden zonder

een licentie van Microsoft of een erkend

dochterbedrijf van Microsoft.

Android is een handelsmerk van Google

Inc. Het gebruik van dit handelsmerk is

onderhevig aan Toestemming van Google.

Uit veiligheidsoverwegingen moet u dit

apparaat in het dashboard van de auto

installeren. Raadpleeg de bijgeleverde

handleiding voor installatie/aansluitingen

voor meer informatie over de installatie

ZAPPIN en Quick-BrowZer zijn

handelsmerken van Sony Corporation.

Windows Media is een gedeponeerd

handelsmerk of een handelsmerk van

Microsoft Corporation in de Verenigde

Staten en/of andere landen.

iPhone, iPod, iPod classic, iPod nano en

iPod touch zijn handelsmerken van Apple

Inc., gedeponeerd in de VS en andere

MPEG Layer-3 audio-codeertechnologie

en -patenten gebruikt onder licentie van

Fraunhofer IIS en Thomson.3

Waarschuwing als het contactslot van

de auto geen ACC-positie heeft

Zorg ervoor dat u de functie voor

automatisch uitschakelen instelt

(pagina 23). Hiermee wordt het apparaat

na de ingestelde tijdsduur automatisch

volledig uitgeschakeld nadat u het

apparaat hebt uitgeschakeld. Zo

voorkomt u dat de accu leegraakt. Als u

de functie voor automatisch uitschakelen

niet instelt, houdt u 

ingedrukt totdat het scherm verdwijnt

wanneer u het contactslot uitzet.

Opmerking over de lithiumbatterij

Stel de batterij niet bloot aan extreem hoge

Het voorpaneel verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Tracks afspelen in verschillende standen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Zoeken naar een track op naam — Quick-BrowZer™ . . . . . . . . . . . . . . . . . . . . . . . . . 18

Zoeken naar een track door te luisteren naar een gedeelte van een track

— ZAPPIN™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Geluidsinstellingen en het installatiemenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Genieten van geavanceerde geluidsfuncties — Advanced Sound Engine . . . . . . . . . 20

Instelitems aanpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Optionele apparaten gebruiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Randapparatuur voor audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

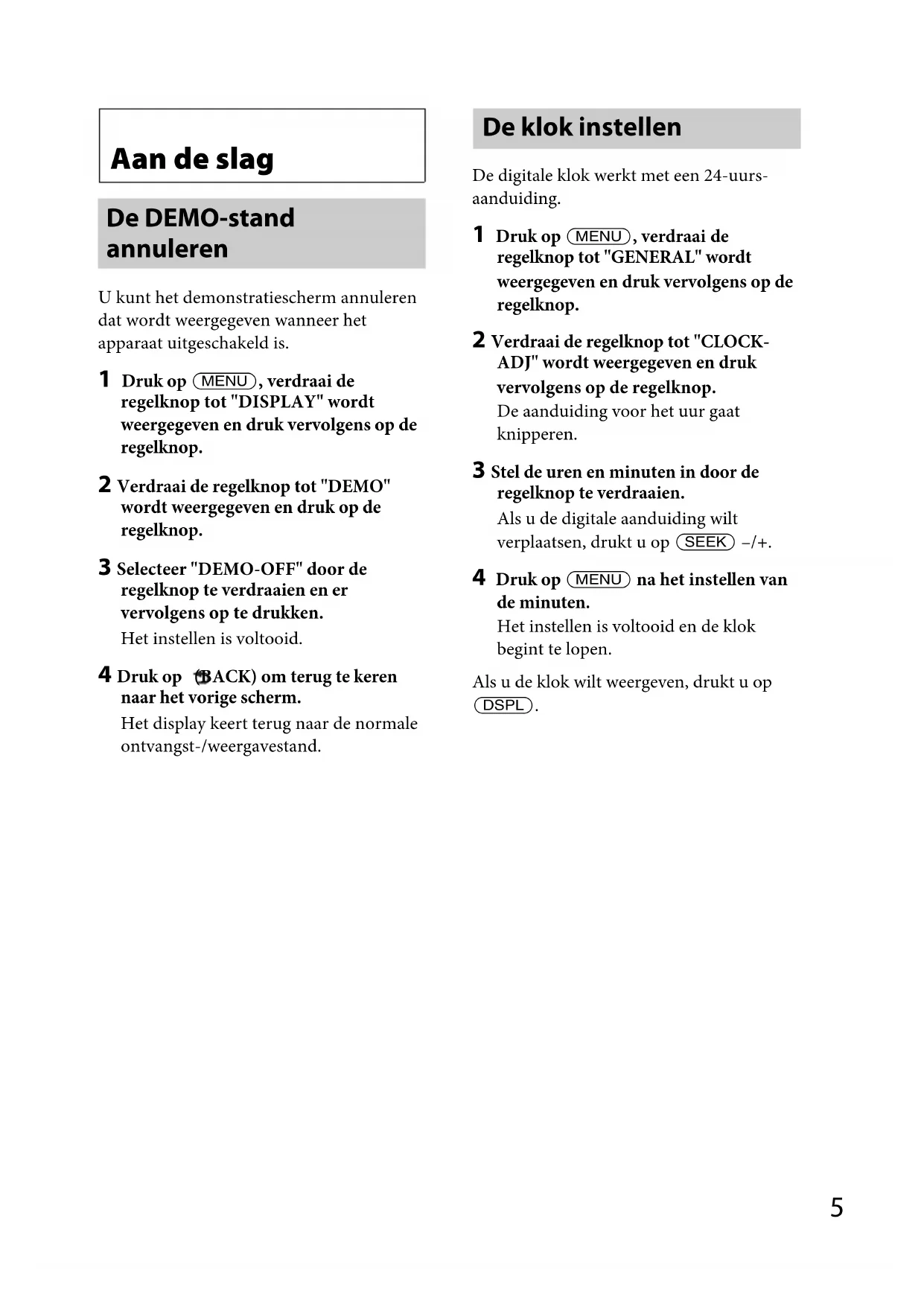

U kunt het demonstratiescherm annuleren

dat wordt weergegeven wanneer het

apparaat uitgeschakeld is.

1 Druk op , verdraai de

regelknop tot "DISPLAY" wordt

weergegeven en druk vervolgens op de

2 Verdraai de regelknop tot "DEMO"

wordt weergegeven en druk op de

3 Selecteer "DEMO-OFF" door de

regelknop te verdraaien en er

vervolgens op te drukken.

Het instellen is voltooid.

4 Druk op (BACK) om terug te keren

naar het vorige scherm.

Het display keert terug naar de normale

ontvangst-/weergavestand.

De digitale klok werkt met een 24-uurs-

1 Druk op , verdraai de

regelknop tot "GENERAL" wordt

weergegeven en druk vervolgens op de

2 Verdraai de regelknop tot "CLOCK-

ADJ" wordt weergegeven en druk

vervolgens op de regelknop.

De aanduiding voor het uur gaat

3 Stel de uren en minuten in door de

regelknop te verdraaien.

Als u de digitale aanduiding wilt

verplaatsen, drukt u op  –/+.

4 Druk op  na het instellen van

Het instellen is voltooid en de klok

Als u de klok wilt weergeven, drukt u op

U kunt ter voorkoming van diefstal het

voorpaneel van het apparaat verwijderen.

1 Houd   ingedrukt.

Het apparaat wordt uitgeschakeld.

2 Druk op de toets om het voorpaneel los

te maken  en verwijder het

voorpaneel door het naar u toe te

Als u de contactschakelaar in de stand OFF

zet zonder dat u het voorpaneel hebt

verwijderd, klinkt gedurende enkele

seconden de waarschuwingstoon. U hoort

de waarschuwingstoon alleen als de

ingebouwde versterker wordt gebruikt.

Stel het voorpaneel niet bloot aan hitte/hoge

temperaturen of vocht. Laat het voorpaneel niet

achter in een geparkeerde auto of op het

dashboard/de hoedenplank.

Het voorpaneel bevestigen

Plaats deel  van het voorpaneel op deel 

van het apparaat, zoals wordt weergegeven,

en druk op de linkerzijde tot deze vastklikt.7

In dit gedeelte vindt u informatie over de

locatie van bedieningselementen en

instructies voor algemene handelingen.

Indrukken om het apparaat in te

schakelen; de bron selecteren (Radio/

Druk de toets herhaaldelijk in om over

te schakelen naar een andere bron.

Houd de toets 1 seconde ingedrukt als u

het apparaat wilt uitschakelen.

Houd de toets meer dan 2 seconden

ingedrukt als u het apparaat en het

scherm wilt uitschakelen.

Tijdens DAB-ontvangst:

Een service selecteren (indrukken); een

ensemble zoeken (ingedrukt houden).

Tijdens FM/MW/LW-ontvangst:

Automatisch afstemmen op zenders

(indrukken); handmatig zoeken naar

zenders (ingedrukt houden).

Een track overslaan (indrukken); tracks

blijven overslaan (indrukken,

vervolgens binnen 2 seconden nogmaals

indrukken en vasthouden); een track

snel terug-/vooruitspoelen (ingedrukt

ENTER/MENU-toets pagina 23

Draaien om het volume aan te passen.

Ingedrukt houden om de instelstand te

Plaats de disc (met het label omhoog) en

het afspelen begint.

Indrukken als u wilt terugkeren naar het

vorige scherm; de radioband selecteren

Ingedrukt houden als u de

passagiersbediening wilt inschakelen/

 Toets om het voorpaneel los te

TA (verkeersinformatie)/

AF en TA instellen (indrukken); PTY

selecteren tijdens DAB- of FM-

ontvangst (ingedrukt houden).

Opgeslagen DAB-services of

radiozenders ontvangen (indrukken);

DAB-services of zenders opslaan

/: ALBUM / (tijdens het

afspelen van MP3/WMA/AAC)

Een album overslaan (indrukken);

albums blijven overslaan

: (herhalen)* pagina 17

: PAUSE Afspelen onderbreken. Druk

nogmaals om het afspelen te

 DSPL (display)/SCRL (rollen)-toets

Display-items wijzigen (indrukken); een

display-item rollen (ingedrukt houden).

 AUX-ingang pagina 26

* Deze toets beschikt over een voelstip.

Als het apparaat wordt uitgeschakeld en het

scherm verdwijnt, kan het apparaat niet worden

bediend met de afstandsbediening, tenzij op

 op het apparaat wordt gedrukt

of er een disc wordt geplaatst om het apparaat

Verwijder het beschermende laagje vóór

Uitschakelen; de bron stoppen.

Indrukken om het apparaat in te

Herhaaldelijk indrukken om een andere

bron te kiezen (Radio/CD/USB/AUX).

 ()/ ()-toetsen

Radio/CD/USB bedienen, dezelfde

functie als  –/+ op het apparaat.9

Instelitems kunnen worden bediend

Terugkeren naar het vorige scherm.

Een instelling toepassen.

 VOL (Volume) +*/– toets

Het geluid dempen. Druk nogmaals als

Indrukken als u de radioband wilt

selecteren (DAB/FM/MW/LW).

Ingedrukt houden als u de

Het SOUND-menu rechtstreeks openen

(indrukken); de instelstand openen

 (+)/ (–)-toetsen

CD/USB bedienen, dezelfde functie als

de toetsen / op het apparaat.

Instelitems kunnen worden bediend

 DSPL (display)/SCRL (rollen)-toets

Opgeslagen DAB-services of

radiozenders ontvangen (indrukken);

DAB-services of zenders opslaan

Afspelen onderbreken (druk op ). * Deze toets beschikt over een voelstip. Radio

Wanneer de DAB-band voor de eerste maal

wordt geselecteerd na het vervangen van de

accu van de auto of na het wijzigen van de

aansluitingen, begint de initiële scan

automatisch. Wacht tot de initiële scan

voltooid is. (Indien hij wordt onderbroken,

zal de initiële scan opnieuw starten wanneer

u de volgende keer de DAB-band

selecteert.) Indien tijdens de initiële scan

geen DAB-zender werd opgeslagen, voert u

een automatische scan uit (pagina 11).

Tip Voor CDX-DAB500UStel afhankelijk van het type DAB-antenne "ANT-PWR" in op "ON" (standaard) of "OFF" (pagina 23).Voor CDX-DAB500A"ANT-PWR" staat standaard ingesteld op "ON" om stroom te leveren aan de DAB-antenne die met dit toestel wordt meegeleverd (pagina 23).

DAB DAB (Digital Audio Broadcasting) is een

zendsysteem op landlijnnetwerken. DAB-

zenders bundelen radioprogramma's

("services") in een ensemble, en elke service

bevat één of meer componenten. Een

service kan soms op verschillende

frequenties worden ontvangen.

Een service handmatig

1 Druk herhaaldelijk op 

tot "TUNER" verschijnt.

2 Druk herhaaldelijk op  om

"DAB1", "DAB2" of "DAB3" te

3 Druk op  +/– om binnen een

ensemble voor een service te zoeken.

Houd  +/– ingedrukt om

verschillende ensembles te zoeken.

Het zoeken stopt wanneer een service/

ensemble wordt ontvangen. Blijf zoeken

tot de gewenste service wordt ontvangen.

Een service handmatig

1 Als u de zender ontvangt die u wilt

opslaan, houdt u een cijfertoets (

tot ) ingedrukt tot "MEM"

1 Nadat u de gewenste band hebt

geselecteerd, drukt u op een cijfertoets

Zoeken naar een service op

naam — Quick-BrowZer™

U kunt een lijst met services weergeven, wat

het zoeken gemakkelijker maakt.

1 Tijdens DAB-ontvangst drukt u op

Het apparaat gaat over op de modus

Quick-BrowZer en er wordt een lijst met

services weergegeven.

2 Selecteer de service van uw keuze door

de regelknop te verdraaien en er

vervolgens op te drukken.

Druk op (BROWSE) om de Quick-

instellen, kunnen de momenteel

geselecteerde bron onderbreken.

1 Druk tijdens DAB-ontvangst op

, verdraai de regelknop tot

"GENERAL" wordt weergegeven en

druk vervolgens op de regelknop.

2 Verdraai de regelknop tot

"ANNOUNCE" wordt weergegeven en

druk op de regelknop.

3 Verdraai de regelknop tot het gewenste

informatietype wordt weergegeven en

druk op de regelknop.

4 Draai aan de regelknop om "ON" of

"OFF" te selecteren en druk vervolgens

• De functie DAB-informatie is beschikbaar

wanneer het toestel op andere banden dan de

MW/LW-banden ingesteld staat.

• Wanneer DAB-informatie wordt gegeven,

wordt het volume aangepast op het niveau

ingesteld voor TA in RDS (pagina 12).

Naar hetzelfde programma luisteren,

zelfs als de ontvangst slecht is

Stel "FM LINK" in op "ON" (pagina 23).

"FM-LINK" licht op wanneer het

overeenkomstige FM-programma wordt

ALARM (Alarm), TRAFFIC (Korte

verkeersinformatie), TRAVEL (Korte

vervoersinformatie), WARNING

(Waarschuwing/Service), NEWS (Kort

nieuws), WEATHER (Kort lokaal

weerbericht), EVENT (Aankondiging van

evenement), SPECIAL (Speciaal

evenement), RAD_INFO (Programma-

informatie), SPORTS (Sportverslag),

FINANCE (Financieel verslag)11

De servicelijst automatisch

1 Druk herhaaldelijk op 

tot "TUNER" verschijnt.

2 Druk herhaaldelijk op  om

"DAB1", "DAB2" of "DAB3" te

3 Druk op , verdraai de

regelknop tot "GENERAL" wordt

weergegeven en druk vervolgens op de

4 Draai aan de regelknop tot

"AUTOSCAN" verschijnt en druk er

Het apparaat werkt de lijst met services

bij in de modus Quick-BrowZer.

Als u afstemt op zenders tijdens het rijden,

vermijd dan ongelukken, gebruik de BTM-

functie (geheugen voor beste afstemming).

Automatisch opslaan — BTM

1 Druk herhaaldelijk op 

tot "TUNER" wordt weergegeven.

Druk herhaaldelijk op  om de

band te wijzigen. U kunt FM1, FM2,

FM3, MW of LW selecteren.

2 Druk op , verdraai de

regelknop tot "GENERAL" wordt

weergegeven en druk vervolgens op de

3 Verdraai de regelknop tot "BTM"

wordt weergegeven en druk op de

Het apparaat slaat de zenders in de

volgorde van frequentie op onder de

1 Als u de zender ontvangt die u wilt

opslaan, houdt u een cijfertoets (

tot ) ingedrukt tot "MEM" wordt

De opgeslagen zenders

1 Selecteer de band en druk vervolgens

op een cijfertoets ( tot ).

Automatisch afstemmen

1 Selecteer de band en zoek de zender

door op  +/– te drukken.

Het zoeken stopt wanneer een zender

wordt ontvangen. Herhaal deze

procedure tot de zender van uw keuze

Als u de frequentie kent van de zender die u wilt

beluisteren, houdt u  +/– ingedrukt tot

de frequentie ongeveer is bereikt en vervolgens

stemt u nauwkeurig op de gewenste frequentie af

door herhaaldelijk op  +/– te drukken

(handmatig afstemmen).12

RDS FM-zenders met de RDS-dienst

(radiogegevenssysteem) sturen onhoorbare

digitale informatie mee met het gewone

radioprogrammasignaal. Opmerkingen• In bepaalde landen/regio's zijn wellicht niet alle RDS-functies beschikbaar.• RDS functioneert wellicht niet als het ontvangstsignaal zwak is of als de zender waarop u hebt afgestemd geen RDS-gegevens verzendt. Display-items wijzigen

AF (alternatieve frequenties)

en TA (verkeersinformatie)

AF stemt continu opnieuw af op de zender

met het sterkste signaal in een netwerk, en

TA biedt u de huidige verkeersinformatie of

verkeersprogramma's (TP) wanneer deze

1 Druk herhaaldelijk op  tot de

instelling van uw keuze wordt

RDS-zenders met de AF- en TA-

U kunt RDS-zenders vooraf instellen met de

AF-/TA-instelling. Als u de BTM-functie

gebruikt, worden alleen RDS-zenders met

dezelfde AF-/TA-instelling opgeslagen.

Als u handmatig vooraf instelt, kunt u zowel

RDS- als niet-RDS-zenders instellen met de

bijbehorende AF-/TA-instelling.

1 Stel AF/TA in en sla de zender vervolgens op met BTM of handmatig. Noodberichten ontvangen

Als AF of TA is ingeschakeld, wordt de

geselecteerde bron automatisch

onderbroken door de noodberichten.

Tip Als u het volume aanpast tijdens een verkeersbericht, wordt dat volume opgeslagen in het geheugen voor volgende verkeersberichten, onafhankelijk van het normale volume. Op een regionaal programma

afgestemd blijven — REGIONAL Als de AF-functie is ingeschakeld: met de

fabrieksinstelling van het apparaat wordt

ontvangst tot een bepaalde regio beperkt,

zodat er niet automatisch wordt

overgeschakeld naar een andere regionale

zender met een sterkere frequentie.

Wanneer u het ontvangstgebied van het

regionale programma verlaat, stelt u tijdens

FM-ontvangst "REG-OFF" in bij de

instellingen (pagina 23). OpmerkingDeze functie werkt niet in het Verenigd Koninkrijk en sommige andere gebieden.Selecteer Actie AF-ON AF inschakelen en TA

Local Link-functie (alleen voor het

Verenigd Koninkrijk)

Met deze functie kunt u andere lokale

zenders in het gebied selecteren, ook als

deze niet zijn opgeslagen onder de

1 Druk tijdens FM-ontvangst op een

cijfertoets ( tot ) waaronder een lokale zender is opgeslagen. 2 Druk binnen 5 seconden nogmaals op de cijfertoets van de lokale zender.Herhaal dit tot de lokale zender wordt ontvangen. CT (kloktijd) instellen

Met de CT-gegevens van de RDS-

uitzending wordt de klok ingesteld.

1 Stel "CT-ON" in bij de instellingen

(pagina 23). OpmerkingHet is mogelijk dat de CT-functie niet goed werkt, ook al wordt er wel een RDS-zender ontvangen. PTY (programmatypen)

U kunt het momenteel ontvangen

programmatype weergeven of een specifiek

programmatype zoeken.

1 Houd  (PTY) ingedrukt tijdens

DAB- of FM-ontvangst.

Het huidige programmatype verschijnt

indien de service/zender PTY-gegevens

(programmatypegegevens) uitzendt.

2 Verdraai de regelknop tot het gewenste

programmatype wordt weergegeven en

druk op de regelknop.

Het apparaat begint te zoeken naar een

service/zender die het geselecteerde

programmatype uitzendt.

Programmatypen * Kan afhankelijk van de service verschijnen tijdens DAB-ontvangst.OpmerkingMogelijk ontvangt u een andere radiozender dan de zender die u geselecteerd hebt. NONE (Geen programmatype)*, NEWS

(Nieuws), AFFAIRS (Actualiteiten), INFO

(Informatie), SPORT (Sport), EDUCATE

(Educatieve programma's), DRAMA

(Toneel), CULTURE (Cultuur), SCIENCE

(Wetenschap), VARIED (Diversen), POP M

(Populaire muziek), ROCK M (Rock-

muziek), EASY M (Easy Listening),

LIGHT M (Licht klassiek), CLASSICS

(Klassiek), OTHER M (Ander type muziek),

WEATHER (Weerberichten), FINANCE

(Financiën), CHILDREN

zaken), RELIGION (Religie), PHONE IN

(Ontspanning), JAZZ (Jazz-muziek),

COUNTRY (Country-muziek), NATION M

(Nationale muziek), OLDIES (Oldies),

FOLK M (Folk-muziek), DOCUMENT

U kunt CD-DA's (ook met CD TEXT) en

CD-R's/CD-RW's (MP3-/WMA-/AAC-

bestanden (pagina 27)) afspelen met dit

1 Plaats de CD (met het label omhoog).

Het afspelen start automatisch. Druk op  om de disc uit te werpen.Opmerkingen• Sluit tijdens het uitwerpen/inbrengen van een disc geen USB-apparaten aan om schade aan de disc te voorkomen.• De bijbehorende codecs zijn MP3 (.mp3), WMA (.wma) en AAC (.m4a). Display-items wijzigen

De weergegeven items zijn afhankelijk van

het disctype, de opname-indeling en de

• USB-apparaten van het type MSC (Mass

Storage Class) (zoals een USB-flashstation,

digitale mediaspeler, Android™-telefoon)

die de USB-norm ondersteunen, kunnen

Afhankelijk van de digitale mediaspeler of

Android-telefoon moet de USB-

verbindingsstand mogelijk ingesteld

• U kunt het best een reservekopie van de

gegevens op een USB-apparaat maken. Opmerkingen• Sluit het USB-apparaat aan nadat u de motor hebt gestart.Afhankelijk van het USB-apparaat kan storing of schade ontstaan wanneer het apparaat wordt aangesloten voordat de motor wordt gestart.• De bijbehorende codecs zijn MP3 (.mp3), WMA (.wma), AAC (.m4a) en AAC (.mp4).• Ga naar de ondersteuningssite op het achterblad voor meer informatie over de compatibiliteit van het USB-apparaat. Een USB-apparaat

1 Open de klep van de USB-poort en sluit

vervolgens het USB-apparaat aan op de

Het afspelen wordt gestart.15

Als er al een USB-apparaat is aangesloten,

kunt u het afspelen starten door

herhaaldelijk op  te

drukken tot "USB" wordt weergegeven.

Om het afspelen te stoppen, houdt u

 gedurende 1 seconde

Om het USB-apparaat te verwijderen, stopt

u het afspelen ervan en verwijdert u

vervolgens het apparaat. Opmerkingen• Gebruik geen USB-apparaten die zo groot of zwaar zijn dat ze kunnen vallen als ze worden blootgesteld aan trillingen of een losse aansluiting kunnen veroorzaken.• Verwijder het voorpaneel niet terwijl het USB-apparaat wordt afgespeeld, anders kunnen de USB-gegevens worden beschadigd. Display-items wijzigen

Welke items worden weergegeven is

afhankelijk van het USB-apparaat, de

opname-indeling en de instellingen. Opmerkingen• Het maximale aantal herkenbare mappen/bestanden is als volgt:– mappen (albums): 128– bestanden (tracks) per map: 512• Het kan enige tijd duren voordat het afspelen wordt gestart, afhankelijk van het aantal opgenomen gegevens.• Als u een MP3-/WMA-/AAC-bestand met VBR (variabele bitsnelheid) afspeelt of snel vooruit-/terugspoelt, wordt de verstreken speelduur wellicht niet nauwkeurig weergegeven.• Het afspelen van de volgende MP3-/WMA-/AAC-bestanden wordt niet ondersteund.– bestanden die zonder gegevensverlies zijn gecomprimeerd (lossless)– auteursrechtelijk beveiligde bestanden– DRM-bestanden (beheer van digitale rechten)– Meerkanaalsaudiobestanden iPod

In deze gebruiksaanwijzing wordt "iPod"

gebruikt als algemene verwijzing naar de

iPod-functies van de iPod en iPhone, tenzij

anders aangegeven in de tekst of

Zie voor informatie over de geschiktheid

van uw iPod "Informatie over iPod"

(pagina 28) of ga naar de ondersteuningssite

Zet het volume van het apparaat zachter

voordat u de iPod aansluit.

1 Open de klep van de USB-poort en sluit

vervolgens de iPod via de USB-

verbindingskabel voor iPod (niet

bijgeleverd)* aan op de USB-poort. * Wij raden hiervoor de RC-100IP USB-verbindingskabel voor iPod aan. De tracks op de iPod worden

automatisch afgespeeld vanaf het punt

dat het laatst is afgespeeld.

Als er al een iPod is aangesloten, kunt u

het afspelen starten door herhaaldelijk

op  te drukken tot

"USB" wordt weergegeven. ("IPD" wordt

weergegeven wanneer een iPod wordt

Om het afspelen te stoppen, houdt u

 gedurende 1 seconde

Om de iPod te verwijderen, stopt u het

afspelen ervan en verwijdert u vervolgens de

iPod. Waarschuwing voor iPhoneAls u een iPhone via USB aansluit, wordt het gesprekvolume geregeld door de iPhone, niet door het apparaat. Om plotselinge harde geluiden na een oproep te voorkomen, moet u ervoor zorgen dat u tijdens de oproep het volume van het apparaat niet per ongeluk verhoogt.OpmerkingVerwijder het voorpaneel niet terwijl de iPod wordt afgespeeld, anders kunnen de gegevens worden beschadigd. Tip De iPod wordt herladen terwijl het apparaat ingeschakeld is. De stand Hervatten

Wanneer de iPod aangesloten is op het

apparaat, start het afspelen in de stand die

ingesteld is op de iPod. In deze stand

werken de volgende toetsen niet.

Display-items wijzigen

Druk op . OpmerkingHet is mogelijk dat sommige letters die zijn opgeslagen op de iPod niet juist worden weergegeven. Albums, podcasts, genres,

afspeellijsten en artiesten

Een iPod rechtstreeks

— Passagiersbediening

U kunt een iPod die is aangesloten op het

apparaat rechtstreeks bedienen.

1 Houd tijdens het afspelen 

"MODE IPOD" wordt weergegeven en u

kunt de iPod rechtstreeks bedienen.

Om de passagiersbediening te verlaten,

houdt u  ingedrukt.

"MODE AUDIO" wordt weergegeven; een

rechtstreekse bediening van de iPod is niet

mogelijk. OpmerkingHet volume kan alleen worden aangepast op het apparaat. Actie Handeling

Overslaan Druk op / (ALBUM

/) [één keer drukken

voor elke keer overslaan]

[ingedrukt houden tot

verschillende standen

U kunt tracks herhaaldelijk beluisteren

(herhaaldelijk afspelen) of in een

willekeurige volgorde beluisteren

(willekeurig afspelen).

De beschikbare weergavestanden

verschillen afhankelijk van de geselecteerde

1 Druk tijdens het afspelen herhaaldelijk

op  () of  (SHUF) tot de

gewenste weergavestand wordt

Het duurt even voor het afspelen start in

de geselecteerde weergavestand.

Herhaaldelijk afspelen

Willekeurig afspelen *1 Alleen iPod*2 Alleen CD*3 Alleen USB en iPodSelecteer Actie TRACK track herhaaldelijk

ALBUM album herhaaldelijk

podcast herhaaldelijk

artiest herhaaldelijk

herhaaldelijk afspelen.

willekeurige volgorde

willekeurige volgorde

Zoeken naar een track op

naam — Quick-BrowZer™

U kunt gemakkelijk op categorie zoeken

naar een track op een CD of USB-apparaat.

1 Druk op (BROWSE)*.

De Quick-BrowZer-stand op het

apparaat wordt geactiveerd en er wordt

een lijst met zoekcategorieën

Wanneer de tracklijst wordt

weergegeven, drukt u herhaaldelijk op

(BACK) tot de gewenste

zoekcategorie wordt weergegeven.

* Druk tijdens het afspelen via USB

gedurende meer dan 2 seconden op

(BROWSE) om rechtstreeks terug te

keren naar het begin van de categorielijst.

2 Selecteer de zoekcategorie van uw

keuze door de regelknop te verdraaien

en bevestig deze met een druk op de

3 Herhaal stap 2 tot de gewenste track is

Het afspelen wordt gestart.

Druk op (BROWSE) om de Quick-

BrowZer-stand te verlaten.

• Wanneer u de Quick-BrowZer-stand opent,

wordt de instelling voor herhaaldelijk/

willekeurig afspelen geannuleerd.

• " " licht op wanneer er een bovenste laag is en

" " wanneer er een onderste laag is.

Zoeken door items over te

slaan — Overspring-stand

Wanneer er veel items in een categorie

staan, kunt u het gewenste item snel zoeken.

1 Druk op  + in de Quick-

De itemnaam wordt weergegeven.

2 Draai aan de regelknop om een item in

de buurt van het gewenste item te

De lijst wordt in stappen van 10% van

het totale aantal items in de lijst

3 Druk op  (ENTER).

Het display keert terug naar de Quick-

BrowZer-stand en het geselecteerde item

4 Selecteer het item van uw keuze door

de regelknop te verdraaien en er

vervolgens op te drukken.

Het afspelen wordt gestart als het

geselecteerde item een track is.

Om de Overspring-stand te annuleren,

drukt u op (BACK) of  –.

Zoeken op alfabetische

volgorde — Alfabetisch

Als een iPod op het apparaat is aangesloten,

kunt u alfabetisch zoeken naar een item van

1 Druk op  + in de Quick-

2 Selecteer de eerste letter van het item

van uw keuze door de regelknop te

verdraaien en druk vervolgens op de

Er wordt een lijst van items die beginnen

met de letter van uw keuze in

alfabetische volgorde weergegeven.

3 Selecteer het item van uw keuze door

de regelknop te verdraaien en er

vervolgens op te drukken.

Het afspelen wordt gestart als het

geselecteerde item een track is.19

Om Alfabetisch zoeken te annuleren, drukt

u op (BACK) of  –.

• In Alfabetisch zoeken wordt een symbool of

lidwoord (a/an/the) voor de geselecteerde letter

van het item weggelaten.

• Afhankelijk van het zoekitem dat u kiest,

bestaat de kans dat alleen de Overspring-stand

• Alfabetisch zoeken kan wat tijd in beslag

nemen, afhankelijk van het aantal tracks.

Zoeken naar een track door te

luisteren naar een gedeelte

van een track — ZAPPIN

U kunt zoeken naar een track die u wilt

beluisteren door korte gedeelten van tracks

op een CD of USB-apparaat op volgorde af

De ZAPPIN-stand is geschikt voor het

zoeken naar een track in de standen voor

willekeurige volgorde of willekeurige

1 Druk op  tijdens het afspelen.

Het afspelen wordt gestart vanaf een

gedeelte van de volgende track. U kunt

een afspeeltijd selecteren (pagina 24).

2 Druk op  (ENTER) of op

 wanneer er een track wordt

afgespeeld die u wilt beluisteren.

De track die u selecteert, wordt in de

normale weergavestand vanaf het begin

Als u op (BACK) drukt, wordt de

geselecteerde track ook afgespeeld.

•Druk in de ZAPPIN-stand op  +/– als u

een track wilt overslaan.

•Druk op / (ALBUM /) in de

ZAPPIN-stand als u een album wilt overslaan. Het gedeelte van elke track die wordt afgespeeld in de ZAPPIN-stand.Track wordt ingedrukt.20

en het installatiemenu

Genieten van geavanceerde

— Advanced Sound Engine

Advanced Sound Engine creëert met

digitale signaalverwerking een ideaal

geluidsveld in de auto.

— EQ7 vooraf instellen

U kunt een equalizercurve selecteren uit 7

verschillende curves (XPLOD, VOCAL,

EDGE, CRUISE, SPACE, GRAVITY,

1 Druk tijdens ontvangst/weergave op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot "EQ7

PRESET" wordt weergegeven en druk

3 Verdraai de regelknop tot de gewenste

equalizercurve wordt weergegeven en

druk op de regelknop.

4 Druk op (BACK) om terug te keren

naar het vorige scherm.

U kunt de equalizercurve annuleren door

"OFF" te selecteren in stap 3.

Tip Voor iedere bron kan de equalizercurve in het geheugen worden opgeslagen. De equalizercurve aanpassen

Met "CUSTOM" bij EQ7 kunt u zelf

equalizerinstellingen opgeven.

1 Druk na het selecteren van een bron op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot "EQ7

SETTING" wordt weergegeven en druk

3 Verdraai de regelknop tot "BASE"

wordt weergegeven en druk op de

U kunt een equalizercurve kiezen als

basis om verder aan te passen.

4 Selecteer de equalizercurve door de

regelknop te verdraaien en druk op de

5 De equalizercurve instellen. Selecteer het frequentiebereik door de regelknop te verdraaien en druk op de regelknop.BAND1: 63 HzBAND2: 160 HzBAND3: 400 HzBAND4: 1 kHzBAND5: 2,5 kHzBAND6: 6,3 kHzBAND7: 16,0 kHzPas het volumeniveau aan door de regelknop te verdraaien en druk op de regelknop.Het volume kan worden aangepast in stappen van 1 dB, van -6 dB tot +6 dB. Herhaal stap  en  als u andere

frequentiebereiken wilt aanpassen.21

6 Druk op (BACK) om terug te keren

naar het vorige scherm.

De equalizercurve wordt opgeslagen

Het geluid optimaliseren

Het apparaat kan een natuurlijk geluidsveld

simuleren door het uitsturen van het geluid

uit elke luidspreker te vertragen en aan te

passen aan uw positie.

De opties voor "POSITION" worden

U kunt ook de subwooferpositie bij

benadering instellen vanaf uw luisterpositie,

–de audio-uitvoer ingesteld is op "SUB-

–de luisterpositie niet op "OFF" is ingesteld.

De opties voor "SET SW POS" worden

1 Druk tijdens ontvangst/weergave op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot

"POSITION" wordt weergegeven en

druk vervolgens op de regelknop.

3 Draai aan de regelknop tot "SET F/R POS" wordt weergegeven en druk

vervolgens op de regelknop.

4 Verdraai de regelknop en kies uit

"FRONT L", "FRONT R", "FRONT" of

"ALL", en druk op de regelknop.

5 Verdraai de regelknop tot "SET SW POS" wordt weergegeven en druk

vervolgens op de regelknop.

6 Verdraai de regelknop om de

subwooferpositie te selecteren uit

"NEAR", "NORMAL" of "FAR" en druk

vervolgens op de regelknop.

7 Druk op (BACK) om terug te keren

naar het vorige scherm.

U kunt het instellen van de luisterpositie

annuleren door "OFF" te selecteren in stap

De luisterpositie aanpassen

U kunt de instelling van de luisterpositie erg

nauwkeurig afregelen.

1 Druk tijdens ontvangst/weergave op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot

"POSITION" wordt weergegeven en

druk vervolgens op de regelknop.

3 Verdraai de regelknop tot "ADJ POSITION" wordt weergegeven en

druk vervolgens op de regelknop.

4 Pas de luisterpositie aan door de

regelknop te verdraaien en druk op de

Aanpasbaar bereik: "+3" – "CENTER" –

FRONT L (): linksvoor

FRONT R (): rechtsvoor

FRONT (): middenvoor

ALL (): in het midden

5 Druk op (BACK) om terug te keren

naar het vorige scherm.

Geavanceerde DM+ verbetert digitaal

gecomprimeerd geluid door hoge

frequenties die verloren zijn gegaan in het

compressieproces te herstellen.

1 Druk tijdens de weergave op ,

verdraai de regelknop tot "SOUND"

wordt weergegeven en druk vervolgens

2 Verdraai de regelknop tot "DM+"

wordt weergegeven en druk op de

3 Selecteer "ON" door de regelknop te

verdraaien en er vervolgens op te

4 Druk op (BACK) om terug te keren

naar het vorige scherm.

Voor iedere bron (behalve de tuner) kan de

instelling DM+ in het geheugen worden

De achterluidsprekers als

— Versterking lage tonen

Versterking lage tonen achter laat het

basgeluid toenemen door de instelling van

een laagdoorlaatfilter (pagina 24) op de

achterluidsprekers toe te passen. Door

middel van deze functie kunnen de

achterluidsprekers werken als subwoofer als

er geen subwoofer is aangesloten.

1 Druk tijdens ontvangst/weergave op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot "RB ENH"

wordt weergegeven en druk op de

3 Verdraai de regelknop tot "RBE MODE" wordt weergegeven en druk

vervolgens op de regelknop.

4 Draai aan de regelknop en kies uit "1",

"2" of "3", en druk op de regelknop.

5 Druk op (BACK) om terug te keren

naar het vorige scherm.

Een subwoofer zonder een

versterker gebruiken

U kunt een subwoofer zonder versterker

gebruiken door deze aan te sluiten op de

achterluidsprekerkabel.

Sluit hiervoor een subwoofer van 4 - 8 ohm aan

op een van de achterluidsprekerkabels. Sluit in

dat geval geen luidspreker aan op de andere

achterluidsprekerkabel.

1 Druk tijdens ontvangst/weergave op

, verdraai de regelknop tot

"SOUND" wordt weergegeven en druk

vervolgens op de regelknop.

2 Verdraai de regelknop tot "SW DIREC"

wordt weergegeven en druk op de

3 Verdraai de regelknop tot "SW MODE"

wordt weergegeven en druk vervolgens

4 Draai aan de regelknop om "1", "2" of

"3" te selecteren en druk op de

5 Druk op (BACK) om terug te keren

naar het vorige scherm.

Raadpleeg pagina 24 voor meer informatie

over het instellen van de fase, positie,

frequentie van de laagdoorlaatfilter en curve

van de laagdoorlaatfilter voor de subwoofer.

Instelitems aanpassen

1 Druk op , verdraai de

regelknop tot de gewenste categorie

wordt weergegeven en druk op de

2 Verdraai de regelknop tot het gewenste

item wordt weergegeven en druk op de

3 Selecteer de instelling door de

regelknop te verdraaien en druk op de

Het instellen is voltooid.

4 Druk op (BACK) om terug te keren

naar het vorige scherm.

* Voor de CLOCK-ADJ- en BTM-instellingen is

De volgende items kunnen ingesteld

worden, afhankelijk van de bron en de

CLOCK-ADJ (klok aanpassen) (pagina 5)

De waarschuwingstoon inschakelen:

"ON", "OFF" (pagina 6).

BEEP De pieptoon inschakelen: "ON", "OFF".

AUTO OFF Automatisch uitschakelen na de

gewenste tijd wanneer het apparaat is

uitgeschakeld: "NO", "30S" (seconden),

"30M" (minuten), "60M" (minuten).

Het AUX-bronscherm inschakelen:

Een andere audio-uitvoer kiezen: "SUB-

De CT-functie inschakelen: "ON", "OFF"

De ontvangst beperken tot een specifieke

ANNOUNCE (informatie)

Hiermee kan uitgezonden informatie

worden ontvangen (pagina 10).

Hiermee wordt hetzelfde programma

gezocht en wordt er automatisch op

afgestemd indien het signaal van het

huidige programma te zwak is: "ON",

ANT-PWR (stroom voor antenne)*

Hiermee wordt stroom geleverd aan de

invoerterminal van de DAB-antenne:

Hiermee wordt een automatische scan

uitgevoerd om de lijst met services bij te

werken in de modus Quick-BrowZer.24

*1 Wanneer het apparaat is uitgeschakeld.

*2 Wanneer FM wordt ontvangen.

*3 Wanneer de tuner geselecteerd is.

*4 Tijdens DAB-ontvangst.

*5 Wanneer CD of USB geselecteerd is.

ZAP TIME (Zappin-tijd)

De afspeeltijd voor de ZAPPIN-functie

Een pieptoon inschakelen tussen

EQ7 PRESET (pagina 20)

POSITION SET F/R POS (positie voor/achter

BALANCE De geluidsbalans aanpassen: "RIGHT-

15" – "CENTER" – "LEFT-15".

FADER Het relatieve niveau aanpassen:

LOUDNESS (dynamische loudness)

Hoge en lage tonen versterken voor

helder geluid bij lagere volumeniveaus:

ALO (automatische niveau-aanpassing)

Het volumeniveau van alle

weergavebronnen aanpassen naar het

optimale niveau: "ON", "OFF".

De stand voor versterking van de lage

De kantelfrequentie van de subwoofer

selecteren: "50 Hz", "60 Hz", "80 Hz",

LPF SLOP (steilheid laagdoorlaatfilter)

De fase van de subwoofer selecteren:

De kantelfrequentie van de subwoofer

selecteren: "50Hz", "60Hz", "80Hz",

LPF SLOP (steilheid laagdoorlaatfilter)

De LPF-steilheid selecteren: "1", "2", "3".25

*1 Wordt niet weergegeven wanneer "SET F/R POS" ingesteld is op "OFF".

*2 Als de audio-uitvoer is ingesteld op "SUB-

*3 Wordt niet weergegeven wanneer de tuner

*4 Wanneer de audio-uitvoer ingesteld is op

"REAR-OUT" en "SW DIREC" ingesteld is op

*5 Wanneer de audio-uitvoer ingesteld is op

"REAR-OUT" en "RBE MODE" ingesteld is op

*6 Wanneer de AUX geselecteerd is.

* Wanneer CD of USB geselecteerd is.

Het subwoofervolume aanpassen:

"+10 dB" – "0 dB" – "–10 dB".

("ATT" wordt weergegeven bij de laagste

SW PHASE (fase subwoofer)

De fase van de subwoofer selecteren:

De kantelfrequentie van de subwoofer

selecteren: "50 Hz", "60 Hz", "80 Hz",

LPF SLOP (steilheid laagdoorlaatfilter)

De LPF-steilheid selecteren: "1", "2", "3".

HPF (hoogdoorlaatfilter)

HPF FREQ (frequentie

De kantelfrequentie van de voor-/

"50 Hz", "60 Hz", "80 Hz", "100 Hz",

HPF SLOP (steilheid hoogdoorlaatfilter)

De HPF-steilheid selecteren (werkt

alleen als HPF FREQ niet op "OFF" is

Het volumeniveau voor aangesloten

randapparatuur aanpassen: "+18 dB" –

Dankzij deze instelling is het niet nodig

om het volumeniveau tussen bronnen

DIMMER De helderheid van het scherm wijzigen:

M.DISPLAY (bewegingsdisplay)

– "SA": bewegende patronen en

spectrumanalyzer weergeven.

– "OFF": het bewegingsdisplay

Door een optioneel draagbaar

audioapparaat aan te sluiten op de AUX-

ingang (stereominiaansluiting) op het

apparaat en vervolgens de bron te

selecteren, kunt u het audioapparaat

beluisteren via de autoluidsprekers.

Een draagbaar audioapparaat

1 Schakel het draagbare audioapparaat uit.

2 Verlaag het volume op het apparaat.

3 Sluit het draagbare audioapparaat aan op het apparaat via een verbindingskabel (niet bijgeleverd)*.* Gebruik een rechte stekker. Het volumeniveau aanpassen

Pas het volume voor elk aangesloten

audioapparaat aan voordat u het afspelen

1 Verlaag het volume op het apparaat.

2 Druk herhaaldelijk op  tot "AUX" wordt weergegeven. 3 Start het afspelen op het draagbare audioapparaat met een niet te hard volume. 4 Stel uw gebruikelijke luistervolume in op het apparaat. 5 Pas het ingangsniveau aan (pagina 25).27

Voorzorgsmaatregelen • Laat het apparaat afkoelen als de auto geparkeerd heeft gestaan in de volle zon.• Laat het voorpaneel of audioapparaten niet achter in de auto. Deze kunnen beschadigd raken door de hoge temperaturen van direct zonlicht.• De elektrisch bediende antenne schuift automatisch uit. Condensvorming Als er vocht condenseert in het apparaat, verwijdert u de disc en wacht u ongeveer een uur tot het apparaat is gedroogd; anders kan de werking van het apparaat worden verstoord. Hoge geluidskwaliteit behouden Mors geen vloeistof op het apparaat of de discs. Opmerkingen over discs • Stel een disc niet bloot aan direct zonlicht of warmtebronnen, zoals die van de verwarming in de auto, en laat een disc niet achter in een auto die in de volle zon staat geparkeerd.• Veeg een disc van het midden naar de buitenrand schoon met een doekje voordat u deze afspeelt. Gebruik geen oplosmiddelen zoals benzine, thinner en in de handel verkrijgbare reinigingsmiddelen.• Dit apparaat is ontworpen voor het afspelen van discs die voldoen aan de CD-norm (Compact Disc). DualDiscs en sommige muziekdiscs die zijn gecodeerd met copyrightbeveiligingstechnologieën voldoen niet aan de CD-norm (Compact Disc) en kunnen daarom mogelijk niet worden afgespeeld met dit apparaat.• Discs die NIET kunnen worden afgespeeld met dit apparaat– Discs waarop labels, stickers, tape of papier zijn geplakt. Hierdoor kan de werking worden verstoord of de disc worden beschadigd.– Discs met afwijkende vormen (bijvoorbeeld hart, vierkant, ster). Als u dit toch probeert, kan het apparaat worden beschadigd.–8 cm-discs. Opmerkingen over CD-R's/CD-RW's • Het maximumaantal: (alleen CD-R/CD- RW) – mappen (albums): 150 (inclusief hoofdmap)– bestanden (tracks) en mappen: 300 (mogelijk minder dan 300 als de map-/bestandsnaam veel tekens bevat)– tekens die kunnen worden weergegeven voor de naam van een map/bestand: 32 (Joliet)/64 (Romeo)• Als een disc met Multi Session (meerdere sessies) begint met een CD-DA-sessie, wordt deze herkend als een CD-DA-disc en worden andere sessies niet afgespeeld.• Discs die NIET kunnen worden afgespeeld met dit apparaat– CD-R's/CD-RW's met slechte opnamekwaliteit.– CD-R's/CD-RW's die zijn opgenomen met een incompatibel opnameapparaat.–CD-R's/CD-RW's die onjuist zijn gefinaliseerd.– CD-R's/CD-RW's die niet zijn opgenomen in de muziek-CD-indeling of MP3-indeling conform ISO9660 Level 1/Level 2, Joliet/Romeo of Multi Session (meerdere sessies).28

Afspeelvolgorde van MP3-/

Informatie over iPod

• U kunt de volgende iPod-modellen

aansluiten. Werk de software van uw iPod bij

naar de laatste versie vóór gebruik.

• iPod touch (4e generatie)

• iPod touch (3e generatie)

• iPod touch (2e generatie)

• iPod nano (6e generatie)

• iPod nano (5e generatie)

• iPod nano (4e generatie)

• iPod nano (3e generatie)

• iPod nano (2e generatie)

• iPod nano (1e generatie)*

* Passagiersbediening is niet beschikbaar voor

iPod nano (1e generatie).

• "Made for iPod" en "Made for iPhone"

betekenen dat een elektronisch accessoire

speciaal is ontworpen om aan te sluiten op

respectievelijk een iPod of iPhone en dat de

ontwikkelaar van het accessoire verklaart dat

het voldoet aan de prestatienormen van

Apple. Apple is niet verantwoordelijk voor

de werking van dit apparaat of voor het

voldoen ervan aan de veiligheids- en

overheidsvoorschriften. Merk op dat het

gebruik van dit accessoire met een iPod of

iPhone de draadloze prestaties kan

Met alle vragen of problemen met betrekking

tot dit apparaat die niet aan bod komen in

deze gebruiksaanwijzing, kunt u terecht bij uw

De lithiumbatterij van de

afstandsbediening vervangen

Wanneer de batterij verzwakt, wordt het

bereik van de afstandsbediening kleiner.

Vervang de batterij door een nieuwe

CR2025-lithiumbatterij. Bij een andere

batterij bestaat er brand- of explosiegevaar. Opmerkingen over de lithiumbatterij• Houd de lithiumbatterij buiten het bereik van kinderen. Raadpleeg meteen een arts wanneer een batterij wordt ingeslikt.• Veeg de batterij schoon met een droge doek voor een goed contact.• Houd bij het plaatsen van de batterij rekening met de juiste polariteit.• Houd de batterij niet vast met een metalen tang. Hierdoor kan er kortsluiting ontstaan. Aansluitingen schoonmaken

De werking van het apparaat kan worden

verstoord als de aansluitingen tussen het

apparaat en het voorpaneel niet schoon zijn. U

kunt dit voorkomen door het voorpaneel

(pagina 6) los te maken en de aansluitingen te

reinigen met een wattenstaafje. Gebruik

hierbij niet te veel kracht. Anders kunnen de

aansluitingen worden beschadigd. Opmerkingen• Uit veiligheidsoverwegingen moet u de motor uitschakelen en de sleutel uit de contactschakelaar halen voordat u de aansluitingen reinigt.• Raak de aansluitingen nooit rechtstreeks aan met uw vingers of een metalen voorwerp.+ zijde omhoog

WAARSCHUWING Bij oneigenlijk gebruik kan de batterij

ontploffen. Probeer niet de batterij op te

laden of te openen; werp ook een lege

batterij nooit in het vuur.30

Tuner DAB/DAB+/DMB-RAfstembereik: 174,928 – 239,200 MHzBruikbare gevoeligheid: –97 dBmAntenne-ingang: Aansluiting externe antenne FM Afstembereik: 87,5 – 108,0 MHzAntenne-aansluiting: Aansluiting voor externe antenneTussenfrequentie: 25 kHzBruikbare gevoeligheid: 8 dBfSelectiviteit: 75 dB bij 400 kHzSignaal/ruis-afstand: 80 dB (stereo)Scheiding: 50 dB bij 1 kHzFrequentiebereik: 20 – 15.000 HzMW/LWAfstembereik: MW: 531 – 1.602 kHzLW: 153 – 279 kHzAntenne-aansluiting: Aansluiting voor externe antenneTussenfrequentie: 9.124,5 kHz of 9.115,5 kHz/4,5 kHzGevoeligheid: MW: 26 μV, LW: 45 μV CD-speler Signaal/ruis-afstand: 120 dBFrequentiebereik: 10 – 20.000 HzSnelheidsfluctuaties: minder dan meetbare waarden USB-speler Interface: USB (Full-speed)Maximale voeding: 1 A Versterker Uitgang: luidsprekeruitgangenLuidsprekerimpedantie: 4 – 8 ohm Maximaal uitgangsvermogen: 52 W × 4 (bij 4 ohm)

Algemeen Uitgangen: Audio-uitgangen (voor, achter/sub-schakelbaar)Aansluiting elektrische antenne/versterker (REM OUT)Ingangen: AfstandsbedieningsingangIngang DAB-antenneIngang FM/MW/LW-antenneAUX-ingang (stereominiaansluiting)USB-poortVoeding: 12 V gelijkstroom accu (negatieve aarde) Afmetingen: ongeveer 178 × 50 × 177 mm (b/h/d)

Montageafmetingen: ongeveer 182 × 53 × 160 mm (b/h/d)Gewicht: ongeveer 1,2 kgBijgeleverde accessoires: Afstandsbediening: RM-X211 DAB-antenne (alleen CDX-DAB500A)Onderdelen voor installatie en aansluitingen (1 set)Optionele accessoires/apparatuur: USB-verbindingskabel voor iPod: RC-100IP Het is mogelijk dat niet alle vermelde

accessoires verkrijgbaar zijn bij uw Sony-

handelaar. Neem contact op met uw Sony-

handelaar voor meer informatie. Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving. Problemen oplossen

De onderstaande controlelijst kan u helpen bij

het oplossen van problemen die zich met het

apparaat kunnen voordoen.

Voordat u de onderstaande controlelijst

doorneemt, moet u eerst de aanwijzingen voor

aansluiting en gebruik controleren.

Meer informatie over het gebruik van de

zekering en het verwijderen van het apparaat

uit het dashboard vindt u in de handleiding

voor installatie/aansluitingen geleverd bij dit

Als het probleem niet is opgelost, gaat u naar

de ondersteuningssite op het achterblad.

Algemeen Het apparaat wordt niet van stroom voorzien. Controleer de aansluiting of de zekering. Als het apparaat wordt uitgeschakeld en het display verdwijnt, kan het apparaat niet worden bediend met de afstandsbediening. – Schakel het apparaat in.31

De elektrisch bediende antenne schuift niet

 De elektrisch bediende antenne heeft geen

 De ATT-functie is ingeschakeld.

 De positie van de faderregelaar "FADER" is

niet ingesteld op een systeem met 2

 De pieptoon is uitgeschakeld (pagina 23).

 Er is een optionele versterker aangesloten en u

gebruikt de ingebouwde versterker niet.

De geheugeninhoud is gewist.

 De voedingskabel of de accu is losgekoppeld of

niet juist aangesloten.

 Het apparaat is gereset.

– Sla opnieuw op in het geheugen.

Opgeslagen zenders en de juiste tijd zijn

De zekering is doorgebrand.

Maakt geluid wanneer de stand van het

contactslot wordt gewijzigd.

 De kabels zijn niet goed verbonden met de

voedingsaansluiting voor accessoires van de

Tijdens het afspelen of radio-ontvangst

wordt de demonstratie gestart.

 Als er 5 minuten geen handeling wordt

uitgevoerd en "DEMO-ON" is ingesteld, wordt

de demonstratie gestart.

– Stel "DEMO-OFF" in (pagina 5).

Het display verdwijnt van/verschijnt niet in

het display-venster.

 De dimmer is ingesteld op "DIM-ON"

 Het scherm verdwijnt als u op

 drukt en deze toets ingedrukt

–Houd  op het apparaat

ingedrukt tot het display verschijnt.

 De aansluitingen zijn vuil (pagina 29).

De Auto Off-functie werkt niet.

 Het apparaat is ingeschakeld. De Auto Off-

functie wordt geactiveerd nadat het apparaat is

– Schakel het apparaat uit.

De bedieningstoetsen werken niet.

De disc wordt niet uitgeworpen.

 Druk langer dan 2 seconden op  en

De geheugeninhoud is gewist.

Reset het apparaat voor uw eigen veiligheid

niet tijdens het rijden.

De zenders kunnen niet worden ontvangen.

Het geluid is gestoord.

 De aansluiting is niet juist.

– Controleer de aansluiting van de auto-

– Als de automatische antenne niet uitschuift,

controleert u de aansluiting van de

bedieningskabel van de elektrische antenne.

 Raadpleeg voor meer informatie "NO SERVICE" (pagina 33) als u geen DAB-signaal

Er kan niet worden afgestemd op

 Sla de juiste frequentie op in het geheugen.

 Het signaal van de uitzending is te zwak.

Er kan niet automatisch worden afgestemd

 Het signaal van de uitzending is te zwak.

– Stem handmatig af.

RDS SEEK begint na enkele seconden afspelen.

 De zender is geen TP-zender of heeft een zwak

–Schakel TA uit (pagina12).

Geen verkeersinformatie.

 Schakel TA in (pagina 12).

 De zender is een TP-zender, maar zendt toch

geen verkeersinformatie uit.

– Stem af op een andere zender.32

PTY geeft "- - - - - - - -" weer.

 De huidige zender is geen RDS-zender.

 Geen RDS-gegevens ontvangen.

 De zender geeft het programmatype niet door.

De programmaservicenaam knippert.

 Er is geen alternatieve frequentie voor de

–Druk op  +/– terwijl de

programmaservicenaam knippert. "PI SEEK"

wordt weergegeven en het apparaat gaat

zoeken naar een andere frequentie met

dezelfde PI-gegevens (programma-

Het lukt niet de CD te plaatsen.

 Er zit al een CD in het apparaat.

 Er is te veel kracht gebruikt bij het plaatsen van

de CD of de CD is niet goed geplaatst.

De CD wordt niet afgespeeld.

 CD defect of vuil.

 De CD-R's/CD-RW's zijn niet geschikt voor

audiogebruik (pagina 27).

MP3-/WMA-/AAC-bestanden kunnen niet

 De disc is niet compatibel met de MP3-/

WMA-/AAC-indeling en -versie. Ga naar de

ondersteuningssite voor meer informatie over

discs en indelingen die kunnen worden

MP3-/WMA-/AAC-bestanden worden minder

snel afgespeeld dan andere bestanden.

 Bij de volgende discs duurt het langer voordat

het afspelen wordt gestart:

– discs opgenomen met een ingewikkelde

– discs die in Multi Session (meerdere sessies)

– discs waaraan gegevens kunnen worden

De display-items rollen niet.

 Bij sommige discs met heel veel tekens zullen

de tekens mogelijk niet rollen.

 "AUTO SCR" is ingesteld op "OFF".

–Stel "A.SCRL-ON" in (pagina25).

–Houd  (SCRL) ingedrukt.

Het geluid verspringt.

 Het apparaat is niet goed geïnstalleerd.

– Installeer het apparaat in een hoek van

minder dan 45° op een stabiele plaats in de

 CD defect of vuil.

U kunt items niet via een USB-hub afspelen.

 Dit apparaat kan geen USB-apparaten via een

Items kunnen niet worden afgespeeld.

 Een USB-apparaat functioneert niet.

– Sluit het opnieuw aan.

Het duurt langer voordat een USB-apparaat

 Het USB-apparaat bevat bestanden met een

ingewikkelde boomstructuur.

Het geluid wordt onderbroken.

 Het geluid kan worden onderbroken bij een

hoge bitsnelheid van meer dan 320 Kbps.

Foutmeldingen/berichten

 Het apparaat controleert de aansluiting van

– Wacht tot de controle van de aansluiting is

 De disc is vuil of is omgekeerd geplaatst.

– Reinig de disc of plaats deze op de juiste

 Er is een lege disc in het apparaat geplaatst.

 De disc kan niet worden afgespeeld wegens een

– Plaats een andere disc.

 Het USB-apparaat is niet automatisch

– Sluit het opnieuw aan.

 Druk op  als u de disc wilt verwijderen.33

 De luidsprekers of versterkers zijn niet correct

– Raadpleeg de handleiding voor installatie/

aansluitingen van dit model en controleer de

HUB NO SUPRT (geen hub-ondersteuning)

 Een USB-hub wordt niet ondersteund door dit

NO AF (geen alternatieve frequenties)

 Er is geen alternatieve frequentie voor de

–Druk op  +/– terwijl de

programmaservicenaam knippert. Het

apparaat gaat zoeken naar een andere

frequentie met dezelfde PI-gegevens

(programma-identificatie). ("PI SEEK"

 Er is geen programmatype voor de huidige

NO DEV (geen apparaat)

 "USB" is geselecteerd als bron terwijl er geen

USB-apparaat is aangesloten. Een USB-

apparaat of een USB-kabel is losgeraakt tijdens

– Het is belangrijk dat u een USB-apparaat en

een USB-kabel aansluit.

NO INFO (geen informatie)

 Er is geen labelinformatie voor de huidige

 De disc of het USB-apparaat bevat geen

– Plaats een muziek-CD in het apparaat.

– Sluit een USB-apparaat aan waarop

muziekbestanden staan.

 Er is geen naam voor de disc/artiest/track of

het album naar de track geschreven.

 Er is geen ensemble-/servicenaam voor de

huidige DAB-service.

NO SERVICE Het DAB-signaal kan niet worden ontvangen.

 Voer een automatische scan uit (pagina 11).

 Controleer de aansluiting van de DAB-

 Het apparaat blijft zoeken naar beschikbare

 Er is geen item dat begint met de geselecteerde

letter in Alfabetisch zoeken.

 Er is wellicht een interne storing.

– Controleer de verbinding. Vraag uw Sony-

handelaar advies als de foutmelding in het

display blijft staan.

 Het USB-apparaat is overbelast.

– Koppel het USB-apparaat los en wijzig de

bron met .

– Dit geeft aan dat het USB-apparaat buiten

gebruik is of dat een apparaat is aangesloten

dat niet wordt ondersteund.

PUSH EJT (drukken op uitwerpen)

 De disc kan niet worden uitgeworpen.

–Druk op  (uitwerpen).

 Alle track- en albuminformatie op de disc

– Wacht totdat het lezen is voltooid en het

afspelen automatisch wordt gestart.

Afhankelijk van de discstructuur kan dit

meer dan een minuut duren.

 De DAB-band is geselecteerd en het toestel

wacht op ontvangst van een service.

USB NO SUPRT (geen USB-ondersteuning)

 Het aangesloten USB-apparaat wordt niet

– Ga naar de ondersteuningssite voor meer

informatie over de compatibiliteit van het

 Tijdens het snel terug- of vooruitspoelen hebt

u het begin of het einde van de disc bereikt en

nu kunt u niet verder.

 Het teken kan niet worden weergegeven met

Vraag uw Sony-handelaar advies als deze

oplossingen niet helpen.

Als u het apparaat ter reparatie wegbrengt

omdat CD's niet goed worden afgespeeld, kunt

u het best de disc meenemen waarmee het

probleem is begonnen.©2013 Sony Corporation Printed in Thailand
