BEDIENUNGSANLEITUNG FET6310 FAGOR

Da wir unsere Produkte ständig verbessern möhen, behalten wir uns das Recht vor, ihre technischen, Funktionellen und asthetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:

Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

Page 35

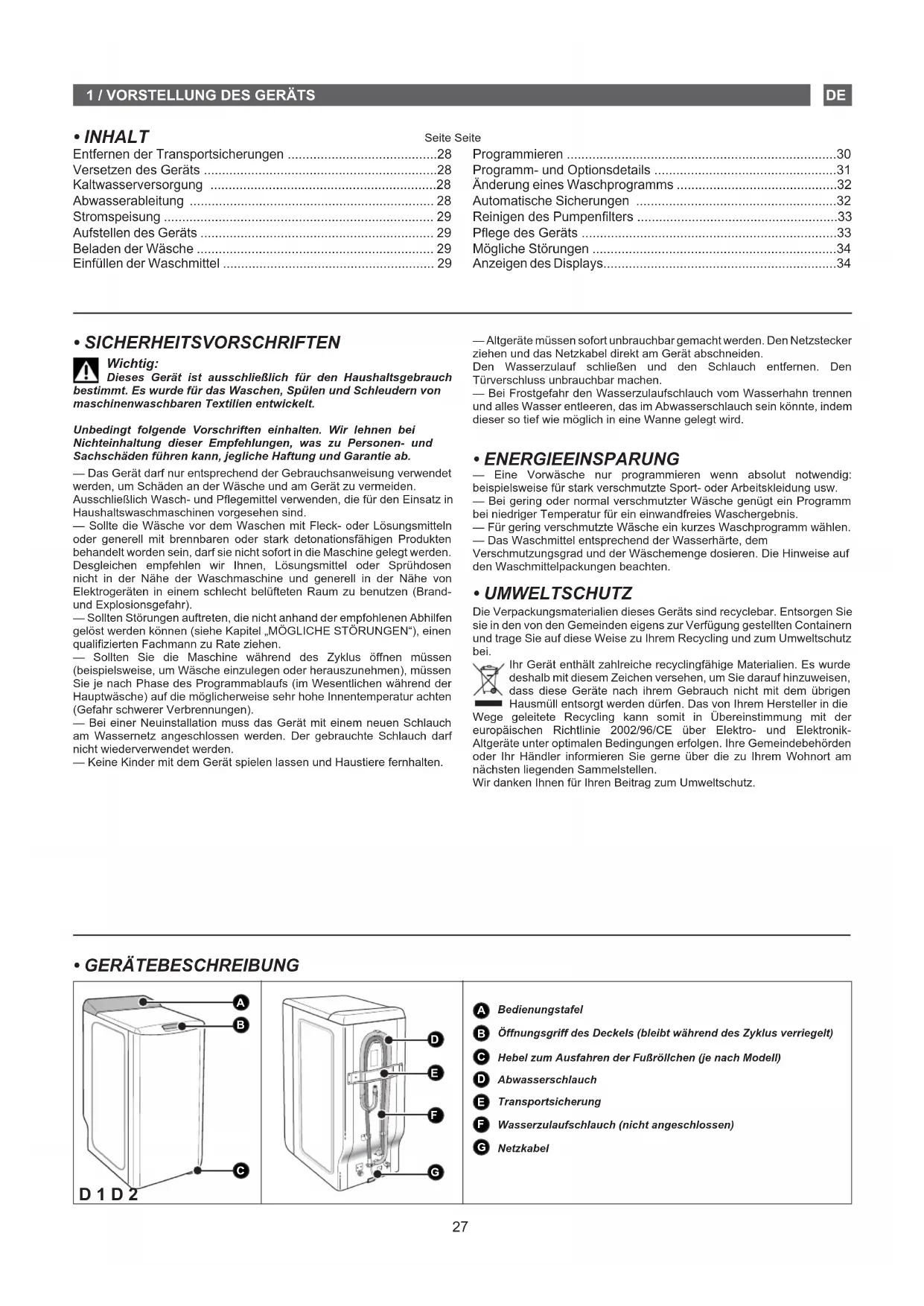

Keseltetett inditas alatt:

Entferen der Transportsicherungen 28

Versetzen des Gerats 28

Kaltwasserversorgung 28

Abwasserableitung 28

Stromspeitung 29

Aufstellen des Geräts 29

Beladen der Waseche 29

Einfullen der Waschmittel 29

Programmieren 30

Programm- und Optionsdetails 31

Änderung eines Waschprogramms 32

Automatische Sicherungen 32

Reinigen des Pumpenfilters 33

Pflege des Geräts 33

Mögliche Störungen 34

Anzeigen des Displays. 34

SICHERHEITSVORSCHRIFTEN

Wichtig:

Dieses Gerat ist ausschließlich für den Haushaltsgebrauch bestimmt. Es wurde für das Waschen, Spulen und Schleudern von maschinenwaschbaren Textilien entwickelt.

Unbedingt folgende Vorschriften einhalten. Wir lehnen bei Nichteinhaltung dieser Empfehlungen, was zu Personen- und Sachschemen führen kann, jegliche Haftung und Garantie ab.

— Das Gerätarf nur entsprechend der Gebrauchsanweisung verwendet werden, um Schäden an der Wäsche und am Gerät zu vermeiden.

Ausschließlich Wasch- und Pflegemittel verwenden, die für den Einsatz in Haushaltswaschmaschinen vorgesehen sind.

• Sollte die Wäsche vor dem Waschen mit Fleck- oder Lösungsmitteln oder generell mit brennbaren oder stark detonationsfähigen Produkten behandelt worden sein, dar sie nicht那么简单 in die Maschine gelegt werden. Desgleichen empfehlen wir Ihnen, Lösungsmittel oder Sprühdosen nicht in der Höhe der Waschmaschine und generell in der Höhe von Elektrogeräten in einem schlecht belufteten Raum zu benutzen (Brand-und Explosionsgefahren).

• Sollen Störungen auftreten, die nicht anhand der empfohlenen Abhilfen gelost werden können (siehe Kapitel „MÖGLICHE STÖRUNGEN”), einen qualifizierten Fachmann zu Rate ziehen.

• Sollen Sie die Maschine während des Zyklus öffnen müssen (beispelisweise, um Wäsche einzulegen oder hersauszunehmen), müssen Sie je nach Phase des Programmablaufs (im Wesentlichen während der Hauptwässe) auf die möglicherweise sehr hohe Innentemperatur achten (Gefahr schwerer Verbrennungen).

— Bei einer Neuz installation muss das Gerät mit einem neuen Schlauch am Wassernet angeschlossen werden. Der gebrauchte Schlauch dar nicht wiederverwendet werden.

Keine Kinder mit dem Gerät speien lessen und Haustiere fernhalten.

—Altgeräte müssen sofort unbrauchbar gemacht werden. Den Netzsteckerziehen und das Netzkabel direkt am Gerät abschreiben.

Den Wasserzulauf schlieben und den Schlauch entfernen. Den Turverschluss unbrauchbar machen.

— Bei Frostgefahr den Wasserzulaufschlauch vom Wasserhahn trennen und alles Wasser entleeren, das im Abwasserschlauch sein konnte, indem dieser so tief wie möglich in eine Wanne gelegt wird.

- ENERGIEEINSPARUNG

— Eine Vorwäsche nur programmieren wenn absolut notwendig: beispielsweise für stark verschmutzte Sport- oder Arbeitskleidung usw.

— Bei gering oder normal verschmutzter Wäsche genugt ein Programm bei niedriger Temperatur für ein einwandfreies Waschergebnis.

— Für gering verschmutzte Wäse che ein kurzes Waschprogramm wahlen.

— Das Waschmittel entsprechend der Wasserhärte, dem

Verschmutzungsdgrad und der Wäschemenge dosieren. Die Hinweise auf den Waschmittelpackungen beachten.

- UMWELTSCHUTZ

Die Verpackungsmaterialien these Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verflügung gestellten Containern und trage Sie auf diese Weise zu Ihr Recycling und zum Umweltschutz bei.

Ihr Gerat enthalt zahlreiche recyclingfahige Materialien. Es wurde deshalb mit thisem Zeichen versehen, um Sie darauf hinzuweisen, dass diese Gerate nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von Ihrem Hersteller in die

Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgerate unter optimalen Bedingungen erfolgen. ihre Gemeindebehörden oder ihr Handler informieren Sie bisher über die zu ihrem Wohnort am nachsten liegenden Sammelstellen.

Wir danken Ihnen für ihren Beitrag zum Umweltschutz.

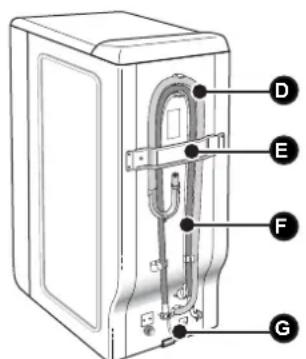

- GERÄTEBESCHREIBUNG

A Bedienungstafel
B Öffnungsgriff des Deckels (bleibt während des Zyklus verriegelt)
C Hebel zum Ausfahren der Fußrollichen (je nach Modell)
D Abwasserschlauch
Transportsicherung
Wasserzulaufschlauch (nicht angeschlossen)
6 Netzkabel

ENTFERNEN DER TRANSPORTSICHERUNGEN

Wichtig:

Wichtig:

Vor jeglichem Gebrauch mussen unbedingt die nachfolgend beschriebenen Schritte durchgefuhrt werden.

These Schritte bestehen darin, alle Teile zu entfernen, die zur Sicherung der Gerätekommel während des Transports dieren.

Das Entfernen der Transportsicherungen ist für den einwandfrei Gerätebetrieb und für die Einhaltung der geltenden Sicherheitsnormen notwendig.

Sollte dies nicht vollständig geschehen, könnte dies zu schweren Beschädigungen des Gerats während dessen Betriebs führen.

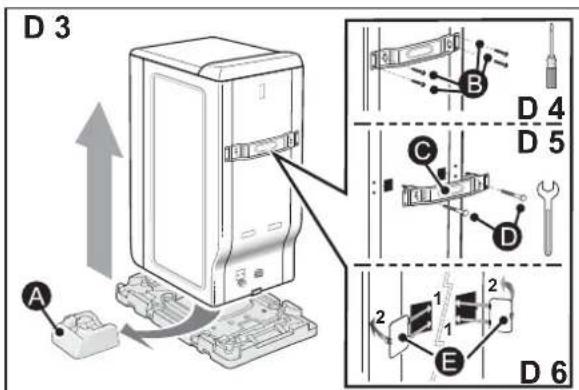

Die Waschmaschine von ihrem Sockel entfernen. (Prufen, ob die Verkehrung die den Motorhalt, unter der Maschine geblieben ist.) (Zeichnung D3).

Die 4 Schrauben mit einem Schraubendreher entfernen (Zeichnung D4).

Den Verbindungsrieg ausbauen: Hierfür die beiden Schrauben (Zeichnung D5) mit einem 10er oder 13er Schlüssel (je nach Modell) entfern.

(Sich davon überzeugen, dass die beiden, auf dem Verbindungsriegel befestigten Kunststoffwischenstücke gleichzeitig mit dem Riegel entfernt werden).

Die Schrauben Wieder an der ursprünglichen Stelle einsetzen.

Achtung:

Die beiden LÖcher unbedingt mit den hierfür vorgesehenen Rückungen (im Zubehörbeutel enthalten) verschreiben (nung D6)

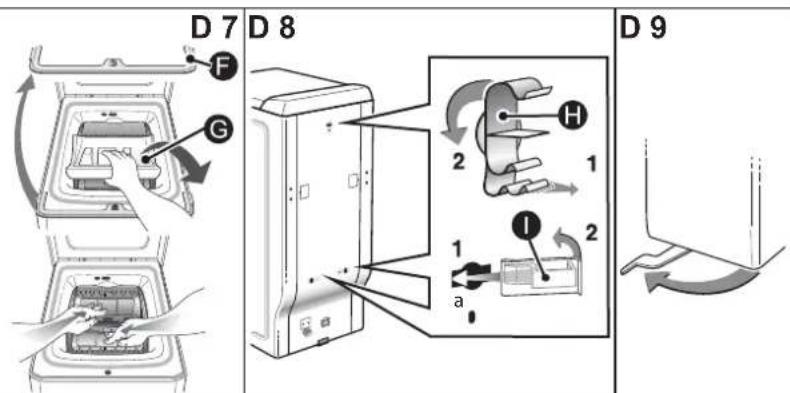

— Den Hemmklotz der Trommel-Wannen-Einheit entfern (Zeichnung D7). Hierfür:

• den Maschinendeckel anheben
• den Keil F entfermen
  den Hemmklotz
• Die in der unteren Position blockierten Trommelturen durch gleichzeitiges Drucken auf beide Klappen öffnen.

Achtung:

Die Schlauchhalterungen entfern und die Locher unbedingt mit den hierfür vorgesehenen Abdeckungen in Zubehorbeutel enthalten) verschreiben (Zeichnung D8).

Tipp:

Wir empfehlen das Aufbewahren aller Transportsicherungen, da diese für den eventuellen, späteren Transport der Maschine unbedingt wieder eingebaut werden müssen.

Information:

Vor dem Verlassen des Werks wurde das Gerät sorgfältig geprüft; es ist davon möglich, dass sich etwas Wasser in der Wanne oder in den Waschmittelbehältern befindet.

- VERSETZEN DES GERÄTS

• Auf Fußrollichen stellen:
  Wenn die Maschine mit versenkbaren Fußrollichen ausgestattet ist, kann sie leicht verschoben werden
  Um die Maschine auf die Fußrollichen zu stellen, den Hebel im unteren Geräteil von rechts bis zum linken Anschlag drehen (Zeichnung D9).

Wichtig:

Während des Betriebs darf die Maschine nicht auf den vorderen Fußrollichen ruhen: nicht vergessen, den Hebel wieder in seine Ausgangsstellung zu bringen.

KALTWASSERVERSORGUNG

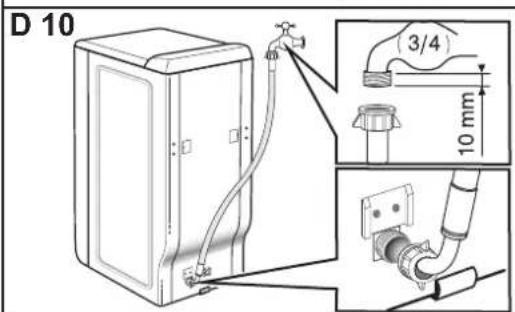

Den Zulaufschlauch (Zeichnung D10):

—einerseits am Anschluss auf der Geräterückseite.

• andererseits an einem Wasserhahn mit Gewindenase, Durchmesser 20x27 (3/4" BSP) anschließen.

Beim Einsatz eines selbstbohrenden Hahns muss die geschnittene Öffnung einen Durchmesser von mindestens 6 mm haben.

Wasserzulauf:

• Mindestwasserdruck: 0,1 MPa oder 1 bar
• Hochstwasserdruck: 1 MPa oder 10 bar.

Austausch des Wasserzulaufschlauchs

Beim Austausch auf ein gutes Festdrehen und auf das Vorhandsein der Dichtung an beiden Enden achtEN.

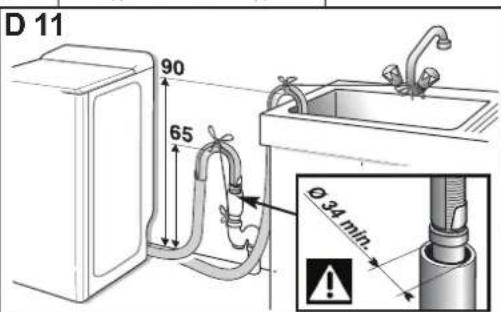

- ABWASSERABLEITUNG

Am Ende des Abwasserschlauchs den mit der Maschine mitgelieferten Bogen montieren und den Schlauch (Zeichnung D11):

entweder provisorisch an einem Waschbecken oder an einer Badewanne.
oder dauerhaft an einem belufteten Geruchverschluss anschließen.

— Soltte die Anlage nicht mit einem belufteten Geruchverschluss ausgestellt sein, darauf achten, dass der Anschluss nicht luftdicht ist. Um ein Zurückwerfen von Abwasser in die Maschine zu vermeiden, wird dringend empfohlen, einen frei den Luftdurchlass zwischen dem Ablassschlauch der Maschine und der Abwasserleitung zu halten.

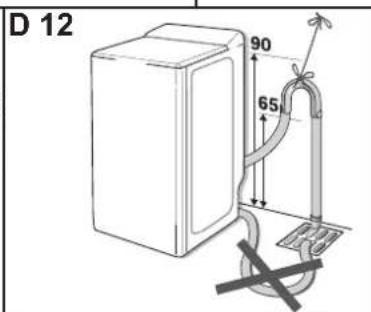

— Der Entleerungsbogen muss auf jeder Fall in einer Höhe zwischen 65 und 90 cm vom Maschinenboden angebracht werden.

Wichtig:

Darauf achten, dass der Abwasserschlauch mit einem Band gehalten wird, um zu vermeiden, dass sich der Bogen während dem Entleeren lost und eine Überschwemmung verursacht.

Damit das Abwasser richtig abflieben kann, sollte der

Abwasserschlauch nicht zu weitere Windungen haben. Zu weitere Knicke im Schlauch beeinträchtigen die Leistung der Ablaufpumpe.

Das Abwasser kann auch am Boden abgeführt werden, vorausgesetzt, dass der Abwasserschlauch über einen Punkt geführt wird, der sich zwischen 65 und 90cm über dem Maschinenboden befindet (Zeichnung D12).

STROMVERSORGUNG

Wichtig:

Aus Sicherheitsgründen müssen folgende Anweisungen情况进行 eingehalten werden.

• Vor dem Anschlieben des Gerats muss man sich unbedingt davon überzeugen, dass dessen elektrische Daten mit denen des Stromnetzes übereinstimmen (siehe Typenschildangaben auf der Rückseite des Gerats).

Die Elektroinstallation muss den geltenden Normen und den Vorschriften der Strombehörden des entsprechenden Landes entsprechen, insbesondere hinsichtlich des Erdanschlusses und der Aufstellung in einem Waschraum.

Wir sind für keine Betriebsstörungen haftbar, die auf eine schlechte Erdung des Geräts zurückzuführen sind.

Tipp:

Hinweise zum Stromanschluss des Geräts.

• Keine Verlängerungskabel, Adapter oder Mehrfachsteckdosen verwenden.
• Niemals den Erdanschluss entfern.

Die Steckdose muss leicht zugänglich, jedoch für Kinder unerreichbar sein.

Im Zweifelsfall wenden Sie sichitte an ihren Elektroinstallatuer.

Wichtig:

Das Gerät entspricht den europäischen Richtlinien 2006/95/CE

(Niederspannungsrichtlinie) und 2004/108/CE (elettromagnetische Verträgelichkeit).

AUFSTELLEN DES GERÄTS

Wichtig:

Sollte die Maschine geben einem anderen Gerät oder einem

Möbelstück aufgestellt werden, muss immer ein Zwischenraum gelassen werden, damit die Luft better zirkulieren kann.

Tipp:

Des weiteren wird dringend davon abgeraten:

— das Gerät in einem feuchten, schlecht belufteten Raum aufzustellen.
— das Gerät an einem Ort aufzustellen, an dem er Spritzwasser ausgesetzt werden können.
— das Gerät auf Teppichboden aufzustellen.

Sollete sich das nicht vermeiden让他们, alle notwendigen Vorkehrungen treffen, damit die Luftzirkulation am Boden nicht behindiert wird, so dass die inneren Bauteile gut belüfet werden.

Waagerecht-Einstellung:

Mit Hilfe einer Wasserwaage prufen, ob der Boden waagerecht ist: Höchstneigung 2^ , d. h. eine Abweichung von ca. 1 cm in der Breite und von 1,5 cm in der Tiefe der Maschine.

Einstellbare FüBe

Manche Geräte verfügen an der Front über zwei einstellbare Fuß, mit denen Boden-Unebenheiten ausgegliedchen werden konnen. Den waagerechten Stand und die Stabilität der Maschine folgendermaßen einstehen:

— Das Gerät auf die Transporträllchen stellen (oder weniger nach halten, kippen, falls es nicht mit versenkbaren Röllchen ausgestellt ist)
— Je nach Bodenbeschaffenheit den Fuß bzw. die Fuß ein- oder ausschrauben, um die Höhe einzustellen (Zeichnung D13)
Die Maschine wieder auf die FüBe stellen und die Stabilität prufen.

PFLEGECODES DER TEXTILIEN

— Hauptwäsche: niemals die angegebenen Temperaturen überschreiben

— Kaltverdünntes Chloren möglich:
Bügeln: mild mittel hei
Trockenreinigung: Benzin Perchlorethylen alle Lösungsmittel A
—Hinweis: ein durchkreuzter Code zeigt dessen Verbot an × × ×

EINLEGENDER WASCHE

Die Schritte in folgender Reihenfolge durchfuhren:

- Offnen der Maschine

• Offn der Maschine

— Je nach Modell, den Öffnungsriff anheiten oder auf den Druckknopf auf der Vorderseite der Maschine drücken. Der Deckel öffnet sich.

— Auf den Öffnungsdrucker der vorderen Klappe drücken und die Trommel öffnen.

- Einlagen der Wäsche

Für eine optimale Waschleistung die zuvor sortierte und gelockerte Wäsche in die Trommel legen, bzw. die Wäsche nicht zusammenrücken und gleichmäßig vertieren. Große und keine Wäschestücks mischen, um ein optimales Schleudergebnis zu erzielen, ohne dass sich eine Unwucht bildet.

Schlieben der Trommel

Sich davon überzeugen, dass die Trommel richtig geschlossen ist.

Wichtig:

Prufen, ob die drei Haken und die Randleiste des Druckers gut sichbar sind.

EINFULLEN DER WASCHMITTEL

Wichtig:

(Zeichnung D14)

Der Hauptwaschbehälter kann sowohl Pulver als auch Flüssigkeit enthalten. Jedoch kein Flüssigwaschmittel für Programme MIT Vorwäsche und/oder MIT „verzögertem Start" (je nach Modell) verwenden.

— Konzentrieter Weichspüler muss mit warmem Wasser verdünnt werden.

— Konzentrierte Javellauge muss unbedingt verdünnt werden.

— Für das richtige Befüllen der Produktbehälter den Deckel so welt wie möglich öffnen.

— Niemals den durch MAX angezeigten Höchststand überschreiben.

- Dosieren des Waschmittels

Die zu verwendende Waschmittelmenge hangt vom Härtegrad des Wassers, dem Verschmutzungsgrad der Wäsche und der Waschemenge ab. Es wird immer auf die Dosierhinweise auf den Waschmittelverpackungen verwiesen. Achtung: Die Empfehlungen der Waschmittelhersteller entsprechen in den meisten Fällen einer maximalen Trommelfüllung.itte passen Sie die Dosierung an die eingelegte Waschemenge an.

Wenn Sie diesen Empfehlungen folgen, verhindern Sie eine Überdosierung, die zur Schaumbildung führt. Eine übermäßige Schaumbildung kann die Maschinenleistungen verringern und die Waschdauer sowie den Wasserverbrauch erhöhen.

Woll-und Feinwaschmittel

Für das Waschen dieser Textilien wird der Einsatz eines geeigneten Waschmittels empfohlen. (Dieses möglichst nicht direkt auf die Trommel geben, da einiger dieser Mittel Metall angreifen.)

Vor dem ersten Waschen

Bevor Sie zum ersten Mal Wäsche waschen, empfehlen wir Ihnen, einen Waschzyklus „BAUMWOLLE 90° ohne Vorwäsche“ ohne Wäsche und mit einer halben Dosis Ihrthes üblichen Waschmittels durchlaufen zu halten. Damit entfernen Sie eventuelle Produktionsrechte, die noch in der Maschine vorhanden sein konnten.

PROGRAMMIEREN

Information:

Alle Tasten haben einen Mikrofasieroder

Die Taste «start/pause» kann auf keinen Fall ein Programm stornieren.

Wichtig:

Wichtig:

Vor dem Einsatzen der Maschine prufen, ob das Netzkabel angeschlossen und der Wasserhahn geöffnet ist. Sichtebenfalls davon überzeugen, dass die Trommeltüren und der Maschinendeckel richtig geschlossen sind. In der Phase „Zyklusende" kann man durch Einwirken auf eines der Bedienungselemente (Wahlschalter oder Tasten) in den Programmiermodus zurückkehren.

Aus Sicherheitsgründen wird empfohlen, am Zyklusende den Netzstecker zuziehen und den Wasserhahn zu schlieben.

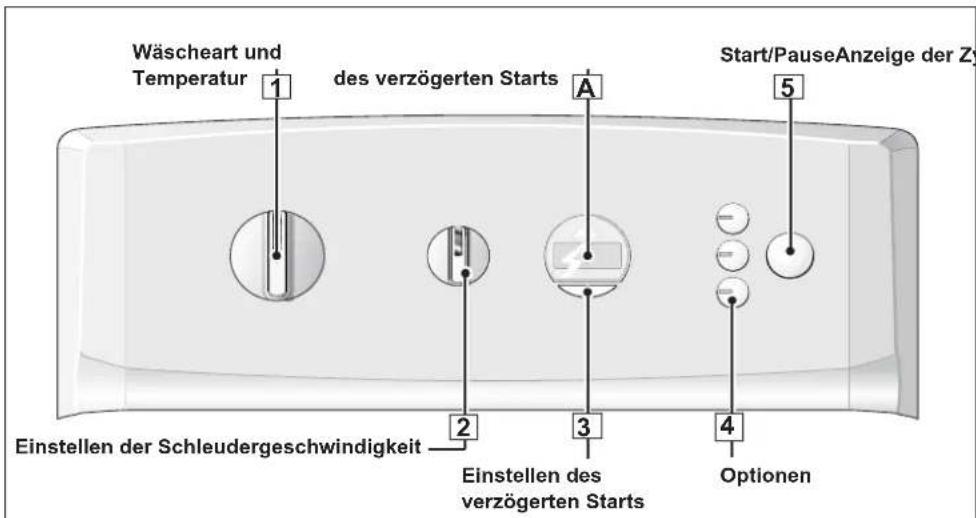

- Programmieren eines Waschzyklus: Anzeige und Stellung der Wahlschalter

— Den Wahlschalter1 auf das Programm und die Waschtemperatur drehen, die sich am besten für die Wäscheart eignen.

Hinweis: Wird der Wahlschalter auf eine andere Position als «O» gedreht, wird die Maschine eingeschelt.

Mit dem Wahlschalter[2] folgenden wahlen (je nach Gerätemodell):

• entweder eine für die Wäsheart geeignete Schleudergeschwindigkeit.

Die Schleudergeschwindigkeit wird in den Programmen «Synthetics», «Wolle/Feinwäsche» und «Handwäsche» automatisch begrenzt.

• oder ein Abtropfen.

Der Zyklus endet dann mit einem milden Schleudern bei 100 U/min.

• oder einen Halt ohne Abpumpen.

Die Maschine bleibt dann vor dem letzten Schleudern voll Wasser stehen.

Gegebenenfalls die Optionen mit Hilfe der Tasten 4 wahlen. Kontrolleuche der gewährten Option(en)

Einen sofortigen Start wahlen und auf «start/pause» drucken... Abzahlen der Restzeit vo

Oder einstellen Sie eines verzogerten Waschprogrammstarts durch Drucken der Taste3

Sie konnen die Zeit einstellen, nach deren Ablauf das Programm anlaufen kann.

In, Anzeige der gewählten Programmdauer

Zum Beispiel:

150

Wahlschalter 2 auf

• Position «800» beispelsweise

-position 100

-position

ption(en)

r dem Zyklusende in

Die beiden Punkte blinken während der gesamten Zyklusdauer)

H02

- Ein Wäschestück während dem Zyklus hinzufugen oder hersausnahmen (ist während dem Schleudern nicht möglich):

— Auf die Taste «start/pause» 5 drücken und den Zyklus unterbrechen*.

— Das bzw. die Wäschestücke einlagen oder hersausnahmen.

(*) Die Zeit bis zur Entriegelung des Deckels hängt von der Innentemperatur der Maschine ab. Wir ein Zyklus bei über 40^ abgebrochen, kann sie aus Sicherheitsgründen mehrere Minuten betragen.

— Auf die Taste «start/pause» drücken und den Zyklus fortsetzen.

Hinweis: Sollen Sie einen verzogerten Start gewählt haben, konnen Sie während der Wartephase vor Beginn des Waschzyklus jederzeit und sofort die Trommel öffnen, ohne den Zyklus unterbrechen und neu starten zu müssen.

Zeitzahlen in gestoppt A

(die Uhranzeige blinkt)

Zeitzahlen in wieder gestartet [A]

(Doppelpunkt blinkt)

• Stornieren während des Programmierens, des Waschens oder einer Pause:

— Den Wahlschalter 1 auf « 0» drehen. Dieser Eingriff kann jederzeit erfolgen, während des Zyklus oder während der Programmierung oder)sogar während einer Pause. Hinweis: - In jedem Fall muss nach einer Stomierung alles von Anfang an neu programmiert werden. - Sollen Sie während des Waschens storniert haben, denken Sie gegebenenfalls daran, das Wasser abzupumpen.	Wahlschalter 1 auf « 0» Alle Kontrollleuchten und die Anzeige sind aus
• Zyklusende:
Hinweis: Nach dem Schleudern positionieren manche Modelle automatisch die Trommel mit der Öffnung nach oben, um den Zugriff zur Wäsche zu erreichtern. Dies dauert hochstens 3 Minuten. — Danach erscheint auf dem Bildschirm A, « -0- » . Dies bedeutet, dass der Zyklus beendet ist. Den Wahlschalter 1 auf « 0» drehen. Nun kann der Deckel geöffnet und die Wäsche entnommen werden.	- 0-

Genaueres zu den verschiedenen Funktionen finden Sie in den Kapitel „DETAILS DER PROGRAMME" und „DETAILS DER OPTIONEN".

Information:

Nach einem Stromausfall fahr der Zyklus beim Wiedereinschalten automatisch dort fort, wo er unterbrochen wurde.

Die Leistungen der Waschmaschine aufrecht erhalten (Pflege des Pumpenfilters):

Der Filter der Entleungspumpe muss regelmäßig gereinigt werden (Vorgehensweise siehe im Kapitel „REINIGEN DES PUMPENFILTERS").

Wichtig:

Solle der Pumpenfilter nicht regelmäßig gereinigt werden, kann dies die Leistungen der Maschine beeinträchtigen.

PROGRAMMBEISPIELE

Zur Auswahl des für die Wäsche am besten geeigneten Programms die Angaben auf den in den meisten Wäschestücken angebrachten Etiketten befolgen.

Programmlabele				©»	©	©+	«100»	©
Wäscheart		Temperatur (°C)	Höchstlast (kg)	Zeitersparnis	Knitterfrei	Extra Spülen	Abtropfen	Spüistopp
Ø	BAUMWOLLE - 90 6.0	*		●	●	●	●	●
△	SYNTHETICS - 60 2.5	*		●	●	●	●	●
山/ø	VORWÄSCHE BAUMWOLLE 40 6.0			●	●	●	●	●
ø	FEINWÄSCHE / WOLLE	* - 30 1.5				●	●	●
Programmes speziaux
	OptiA 45 min 40 3.0					●	●	●
	KURZ 30 min (Flash 30 min) 40 2.5						●	●
®	HANDWÄSCHE 1.0	*				●	●	●
Programmes particuliers
®	Spülen - -						●	●
®	Schleudern	-	-				●

: These Funktionen konnen allein benutzt oder kumuliert werden - unlogische Kombinationen sind unwilling.
- PROGRAMMTESTS GEMÄSS DER DELEGIEREN VERORDNUNG (EU) NR. 1061/2010 DER EUROPÄISCHEN KOMMISSION
- Standardprogramm "Baumwolle 60^ ": Baumwolle 60^ - ohne Option - maximale Schleuderdrehzahl.
- Standardprogramm "Baumwolle 40^ ": Baumwolle 40^ - ohne Option - maximale Schleuderdrehzahl.

PROGRAMMDETAILS

Die von dieser Maschine angebotenen Hauptprogramme sind:

BAUMWOLLE

Für eine Wächeladung aus weiß, strapazierfähiger BAUMWOLLE der Buntwäsche.

Wichtig:

! Beim Waschen von Buntwäsche dürfen 60°C nicht überschritten werden.

Hinweis: In den ersten Programmminuten schätzt die Waschmaschine automatisch die eingelegte Wächeladung ab. Sie passt den Wasserverbrauch und die Programmdauer für ein perfektes Waschen entsprechend an.

SYNTHETICS

Für eine Wäscheladung aus EMPFINDLICHER BUNTWASCHE, WIDERSTANDSFÄHIGEN SYNTHETICS oder MISCHFASERN.

VORWASCHE BAUMWOLLE

1 Speziell für verschutzte Wäsche (Schlamm, Blut,...) vorgesehen. Auf ein spezielles, erstes Umwalzen bei kaltem Wasser folgt eine Aufheizphase auf 40^ . Durch das kalte Umwalzen vor dem Aufheizen werden die Schmutzpartikel aus der Wäsche gelöst

Wichtig:

Es muss Waschmittel in den Behälte, "des Waschmittelbehalters gegeben werden.

FEINWASCHE/WOLLE

Bei Wäsche, die sich aus NETZ, FEINWÄSCHE, EMPFINDlicher WÄSCHE oder aus «MECHANISCHWASCHBAREN WOLLEN» zusammensetzt.

Hinweis: Ein Programm mit Dreh- und Schleuderphasen, die an diese Art von Wäsche angepasst sind.

- MIX 45 min

40^ -Programm für eine normale Ladung mit 3 kg Baumwolle oder gemischter Wäsche, das genau 45 Minuten dauert und ein perfektes Waschergebnis sowie maximale Energieeinsparung garantiert.

KURZ 30 min (Flash 30 min)

Mit thisem Programm kann eine geringverschmutzte Wuscheladung von 2,5 kg BAUMWOLLE, KOCHWASCHE, BUNTWASCHE oder STRAPAZIERFÄHIGEN SYNTHETICS aufgefrischt werden. Seine Dauer ist auf 30 Minuten begrenzt.

In thisem Programm ist die Waschtemperatur automatisch auf 40^ programmiert.

Wichtig:

Fur these Programm mussen die Waschmittelmengen um die Halfte reduziert werden.

Handwäsche

Für eine Wächeladung aus SEIDEoder BESONDERS EMPFINDLICHEN TEXTILIEN.

Hinweis: Programm mit sehr geringer mechanischer Wirkung und ohne Zwischenschleudern während den Spülgängen.

Der Zyklus endet mit einem sehr milden, progressiven Schleudern, das auf 600 U/min begrenzt ist.

- Spulen

Separates Spulen gefolgrt von - wahlweise:
entweder einem Schleudern mit Abpumpen
- oder nur Abpumpen (Option «Abtropfen»)
oder einem Spulstopp.

PROGRAMMDETAILS

Schleudern

Ermöglicht ein separates Schleudern mit Abpumpen

Wichtig:

Im Fall eines „Spulens allein" mit Schleudervorgang oder eines „Schleuderns allein" darauf auf achten, eine für die eingelegte Wäsche angebrachte Schleudergeschwindigkeit zu wahren.

- OPTIONSDETAILS

-Extra Spulen

Mit dieser Option wird ihre Wäsche bei gleichbleibender Leistung schonender gewaschen. Damit die Wäsche weniger knittert, ist die Schleudergeschwindigkeit geringer.

Knitterschutz

Mit dieser Option wird ihre Wäsche bei gleichbleibender Leistung schonender gewaschen. Damit die Wäsche weniger knittert, ist die Schleudergeschwindigkeit geringer.

Abtropfen 100

Wahlen Sie diese Option, wenn Ihr Programm ohne das Normalschleuderprogramm enden soll.

Der Zyklus endet dann mit einem milden Schleudern bei 100 U/min.

Spulstopp

Mit dieser Funktion kann Wäsche vor der Schleuderphase entnommen bzw. die Schleuderphase verzögt werden: Die Wäsche bleibt im Wasser liegen und knittert nicht.

Hinweis: Wenn die Maschine ohne Abpumpen stehen bleibt, erscheint auf der Anzeige [A] abwechselnd:

AnschlieBend:

— Soll die Maschine entleert und die Wäse geschleudert werden, mit dem Wahlschalter 2 eine für die Wässcheart geeignete

Schleudergeschwindigkeit wahren.

Das Programm endet dann automatisch.

Soll die Maschine nur entleert werden, mit dem Wahlschalter die Funktion «Abtropfer» (Position «100») wahren.

Zeitersparnis

Ermöglicht die Verringerung der Zyklusdauer in 2 Stufen, die durch aufeinanderfolgenden Drücken der Taste angewählt werden können.

Stufe 1: durchschnittliche Verringerung der Dauer um 20%

Stufe 2: durchschnittliche Verringerung der Dauer um 40% sowie zum Waschen gering verschmutzter Wäsche.

- Verzögerter Start

Der Programmbeginn kann um 1 bis 19 Stunden hinausgegert werden, um beispisseweise den Nachstrom zu nutzen oder ein Zyklusende zu einer bestimmen Uhrzeit zu erhalten.

Hierfür durch mehrmaliges Drucken der Taste die Zeit wahren, die vor dem Zyklusstart verstreichen soll (die Einstellung erfolgt stundenweise), und auf «start/pause» |▶5 drucken.

Hinweis:

• Sollen Sie nach Auswahl dieser Option vergessen haben, auf die Taste «start/pause» |▶5 zu drucken, wird die Auswahl davon nach einigen Sekunden berücksichtigt.

• Die Restzeit vor dem Zyklusstart wird zwischen 19 Stunden und 1 Stunde stundenweise abgezahlt.

• Nach Ablauf der Wartezeit beginnt das Programm und in der Anzeige entscheidt die Dauer des gewährten Zyklus.

- ÄNDERUNG EINES WASCHPROGRAMMS

Während des Programmierens:

Vor dem Drücken der Taste « start/pause» |5 sind alle Änderungen möglich.

Nach dem Zyklusbeginn:

Kann die Textilart geändert werden (beisplesiweise von "BAUMWOLLE" auf "SYNTHETICS" usw. ändern). In thisem Fall prufen, ob die zuvor gewählten Optionen immer noch ausgewählt sind.

Die neue Wahl muss durch Drücken der Taste « start/pause» |5 bestätigt werden.

Gegebenenfalls lasst die Maschine dann einen Teil des Wassers ab.

Während des gesamtten Zyklus:

Je nach Modell sind folgende Änderungen möglich, ohne auf die Taste «start/pause» |▶5 zu drucken.

— Für dieselbe Textilart kann die Temperatur geändert werden.

Hinweis: Soltte die vom Waschzyklus erreichte Temperatur hoher sein als die neue Wahl, wird die Wasserheizung sofort abgeschaltet und der Zyklus gehrt werden.

Die Schleudergeschwindigkeit kann während des gesamten Zyklus geändert werden.

— Wahrend der gesamten Waschdauer kann ein «Abtropfen» 100 bzw. ein «Spulstopp» gewählt werden.

Die Option «verständesplungen» kann bis zum Beginn des Spulvorgangs.
Alle Optionen können während der gesamten Zyklusdauer deaktiviert werden, sofern ihre Wirkung nicht bereits abgeschlossen ist.

- Wahlend des verzogerten Starts:

Samtliche Programmänderungen werden während der Wartezeit eines verzogerten Starts berücksichtigt.

Die Dauer des «verzögerten starts» kann während der gesamtten Wartezeit vor Beginn des Zyklus geändert werden.

Hinweis:

• In dieser Zeit storniert die Wahl einer neuen Dauer die vorherige Wahl. Die neue Dauer wird anhand der letzten Auswahl berücksichtigt.

• Soll während dieser Zeit der «verzögerte Start» vollig storniert werden, mit Hilfe der Taste 3 «19h» anzeigen. Diese Taste erneut betätigten und danach kurz auf die Taste «start/pause» |5 drucken.

Der Zyklus startet dann sofort.

• Falls die Dauer des «verzögerten Starts» verringert werden soll, auf dieselbe Weise verfahren, jedoch ohne auf die Taste «start/pause» |5 zu drucken.

Die Maschine ist nun für eine neue Einstellung bereit.

Am Zyklusende:

Wenn das Display «-D» anzeigt, kann ein neuer Zyklus programmiert werden, ohne den Wahlschalter auf «O» drehen zu müssen.

Hierfür genügt es, einen den Wahlschalter zu drehen oder eine der Tasten zu drücken.

Am Bildschirm erscheint die Dauer des zuvor gewählten Programms.

Die Maschine ist nun für eine neue Programmierung bereit.

AUTOMATISCHE SICHERUNGEN

- Öffnungssicherung des Deckels:

Sobald der Waschzyklus begonnen hat, wird der Deckel des Gerats verriegelt.

Sobald der Zyklus beendet ist, oder wenn die Maschine ohne Abpumpen stehen bleibt, wird der Deckel entriegelt.

Soll der Deckel während dem Zyklus geöffnet werden, kurz auf die Taste drucken und mindestens 1 bis 2 Minuten warten, bis sich die Deckelsicherung entriegelt.

Wichtig:

Je nachdem, zu welchem Zeitpunkt des Zyklus der Deckel geöffnet werden soll, kann diese Dauer länger sein, da ein gewisser Abkuhlungszeitraum dazugerechnet werden muss En der Tat darwährend dem Zyklus die Innentemperatur der Maschine eine bestimme Schwelle nicht überschreiben, damit die Deckelsicherung entriegelt wird. Dies soll schwere Verbrennungen vermeiden.

Wassersicherung:

Während des Betriebs beegt die ständige Wasserstandskontrolle einem eventuellen Überlaufen vor.

Schleudersicherheit:

Die Waschmaschine ist mit einer Sicherung ausgestattet, die das Schleudern einschränken kann, wenn eine schlechte Lastverteilung festgestellt wird.

In thisem Fall kann die Wäsche ungenügend geschleudert werden. Die Wäsche gleichmäßig in der Trommel verteilen und ein erneutes Schleudern programmieren.

- Überschäumsicherung:

Ohre Waschmaschine kann beim Schleudern eine zu starke Schaumproduktion feststellen.

In dem Moment wird das Schleudern gestopt und die Maschine entleert. Anschließlich fahr der Zyklus fort, indem er den Schleuderrhythmus anpasst und eventuell einen zusätzlichen Spulvorgang eingt.

- REINIGEN DES PUMPENFILTERS

Dieser Filter sammelt die kieinen Gegenstände, die versehentlich in den Kleidungsstücken geblieben sind, und verhindert, dass diese den Pumpenbetrieb stären.

Zum Reinigen wie folgt vorgehen:

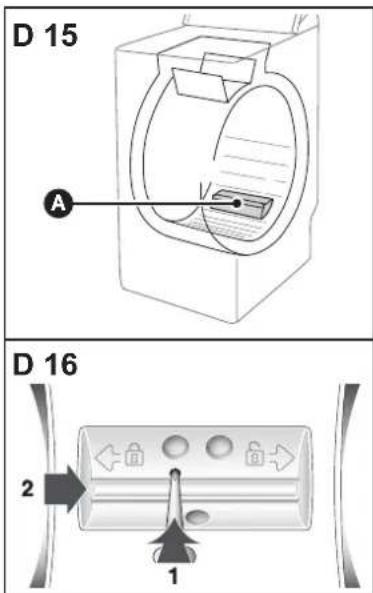

Die Trommelturen offen. Am Boden der Trommel erscheint ein Kunststoffteil (Zeichnung D15)

Dieses Teil entriegeln (Zeichnung D16).

Hierfür

• Einen Stift (beispielsweise einen Bleistift A oder einen

Schaubendreher) in das Loch auf Teil A stecken.

• Mit diesen Stift senkrecht drucken und gleichzeitig das Teil A nach rechts schiben, bis es aus seiner Aufnahme kommt

—Das Teil A entfernen

Die Trommel mit geöffneten Turen liegt zur Vorderseite der Maschine drehen (Zeichnung D17)

Durch die Öffnungen, die durch das Entfernen des Teils A entstanden sind, erhält man Zugang zum Pumpenfilter B.

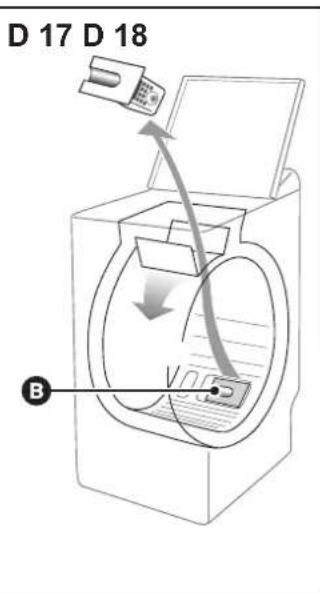

— Diesen aus seiner Aufnahmenehmen (Zeichnung D17)

Die verschiedene Gegenstände entfern, die sich darin befinden.

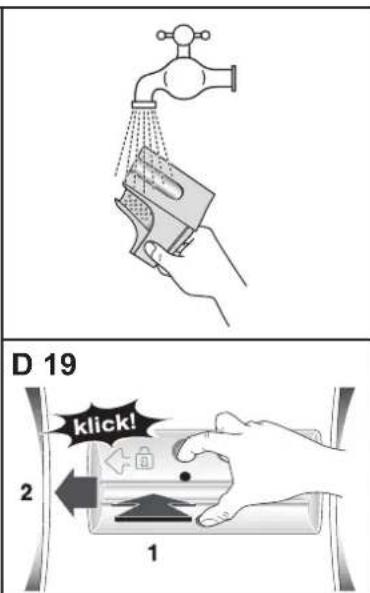

— Den Filter unter fließendem Wasser reinigen (Zeichnung D18)

— Den Filter wieder bis zum Anschlag in die Aufnahme drucken, vonden Sauberkeit man sich zuvor überzeugt hat.

— Das Teil A wieder einsetzen, damit darauf acht den, dass es richtig in die Öffnungen am Trommelboden eingesetzt und bis zum volligen Einrasten nach links geschoben wird (Zeichnung D19).

- REINIGEN DES GERÄTS

Wichtig:

Zum Reinigen des Gehäuses, der Bedienungstafel und generell aller Kunststoffeile nur einen mit Wasser und Flüssigseife befeuchten Schwamm oder ein Tuch verwenden.

In jedem Fall:
— Scheuerpulver
— Metall- oder Kunststoffschwämme
- Produkte auf Alkoholbasis (Alkohol, Verdünningsmittel, usw.) vermeiden

PFLEGE DER INTERNEN BAUTEILE

Für eine bessere Hygiene empfehlen wir:

— Den Deckel einige Zeit nach dem Waschen geöffnet zu halten.
— Etwa einmal im Monat die Kunststoff- und Gummiteile des
Wannenzugangs mit einem leicht gehlften Produkt zu reinigen. Gut spulen, damit alle Überreste these Produkte entfernt werden.
— Mindestens einmal im Monat einen Waschzyklus bei 90^ durchzuführen.

- REINIGEN DES WASCHMITTELBEHÄLTERS

Den Waschmittelbehalter regelmäßig reinigen. Hierfür:

—Gleichzeitung auf die beiden Höcker drücken, die sich auf beiden Seiten des Behalters befinden. Dieser besteht aus seiner Kammer (Zeichnung D24).

Die Siphons auf der Rückseite des Behalters entfern und dieser von ihrer Frontverkleidung ftrennen. (Zeichnung D25)

— Das Ganze unter fließendem Wasser ausspulen. (Dabei darauf aufchten, dass alles überschüssige Wasser entleert wird, das sich noch im Behälter befinden könnte.)

— Alle Behälterelemente wieder zusammenfugen. Dabei darauf achten, dass der Behalter an sich richtig in die Verkleidung geklemmt wird. Dann die Einheit wieder unter dem Maschinendeckel anbringen.

- REGELMÄBIGE PRÜFUNGEN

Um Wasserschäden zu vermeiden, empfehlen wir Ihnen, den Zustand des Wasserzulauf- und des Abwasserschlauchs regelmäßig zu prufen. Sollen Sie den geringsten Riss feststellen, zögern Sie nicht, die Schlüche durch identische Schläuche zu ersetzen, die beim Hersteller oder seinem Kundendienstverhältnlich sind. Für den Austausch des Wasserzulaufschlauchs ird auf das Kapitel „KALTWASSERVERSORGUNG" verwiesen.

AUSTAUSCH DES NETZKABELS

Achtung:

Aus Sicherheitsgründen muss das Netzkabel bzw. je nach Modell das gesamte Elektrogehause mit dazugehöriger Kabel unbedingt vom Kundendienst des Herstellers oder von einem qualifizierten Fachmann ausgetauscht werden.

MÖGLICHE STÖRUNGEN

- Der Zyklus startet nicht

• Sie haben vergessen auf die Taste «start/pause» |▶5 zu drucken.

—Das Gerät wird nicht mehr mit Strom versorgt:
- Prüfen, ob der Netzstecker richtig angeschlossen ist.
- Den Sicherungsautomaten, die Sicherungen prüfen.
— Der Wasserzulaufhahn ist geschlossen.
— Der Gerätedeckel ist nicht richtig geschlossen.

- Es bildet sich eine Pfütze um die Maschine herum

Achtung:

Achtung:

In Netzsteckerziehen oder die entsprechende

Sicherung auslösen und den Wasserzulaufhahn schlieben.

Während des Gerätebetriebes verhindert die ständige Wasserstandsbüberwachung ein Überlaufen. Soltte dennoch Wasser aus der Maschine austreten, kann:
— der Entleerungsbogen schlecht in die Abwasserleitung eingeführt sein.
— die Anschlüsse des Wasserzulaufschlauchs an der Maschine und am Wasserhahn undicht sein:
- Das Vorhandensein von Dichtungen und den festen Sitz der Anschlüsse prufen.

- Starke Schwingungen beim Schleudern

Die Transportsicherungen des Gerats wurden nicht richtig entfern:
- Prufen, ob alle Transportverkeilungen entfernt wurden. (siehe Kapitel
,ENTFERNEN DER TRANSPORTSICHERUNGEN")
—Der Boden ist nicht waagerecht.
—Das Gerät ruht auf den beiden „vorderen" Fußrollichen (je nach Modell).
- Den Hebel zum Ausfahren der Röllchen nach rechts drücken und das Gerät auf seine Fußstellen.

Die Wäsche wurde nicht oder nicht genug geschleuder

— Sie haben ein Programm ohne Schleudern, z. B. „Abtropfen" gewählt.
Die Schleudersicherung hat eine schlechte Verteilung der Wäsche in der Trommel festgestellt:
Die Wäsche lockern und ein weiteres Schleudern programmieren.

Die Maschine pumpt nicht ab

— Es wurde ein „Spulstopp" programmiert.
— Der Filter der Entleerungspumpe ist verstopf:

-diesen reinigen (Vorgehensweise siehe im Kapitel ,REINIGEN DES
FILTERS

— Der Abwasserschlauch ist geknicht oder gequetscht.

- Der Deckel lassst sich nicht öffnen

• Das Programm ist noch nicht abgelaufen.
  Der Deckel bleibt während der gesamten Programmdauer verriegelt.

Die Trommelturen offen sich zu langsam (bei Maschinen, die mit sanft öffnenden Turen ausgestattet sind)

Die Maschine ist schon lange nicht gelaufen.
— Sie befindet sich in einem zu kalten Raum.
— Waschmittelreste (Pulver) blockieren die Scharniere.

• In allen Fällen normalisiert sich alles nach dem ersten Öffnen.

Wichtig:

Generell sollte die Maschine, egal bei welchem Fehler,

ausgeschaltet, der Netzstecker gezogen und der Wasserzulaufhahn geschlossen werden.

BETRIEBSHINWEIS. DIES IST KEINE STÖRUNG:

Die programmdauer wird während des programmablaufs

verkurzt oder verlangert.

Es handelt sich nicht um einen fehler. Die zu Programmbeginn angezeigte Dauer wird je nach eingelegter Wäschemenge actuaisleert (automatisch Waage). Dadurch werden ein einwandfreiies Waschergebnis und Wasser- und Stromverbrauch je nach Wäschemenge sichergestellt.

Das ist normal. Das Sicherheitssystem für den Schleudergang und der

Schaumschutz konnen die zunachst angezeigte Dauer verlangern.

MELDUNGEN DES DISPLAYS

- Kleine Fehler, die Sie selbst beheben können

In thisem Kapitel erklären wir Ihnen, wie Sie keine Fehler sehr leicht selbst begeben konnen.

Ihr Gerat stellt manche Betriebsstörungen von selbst fest und zeit这意味着 durch ein besonderes Blinken der Options-Kontrolleuchten an.

Meldungen Ursachen / Abhilfe

d01	Der Wasserzulaufhahn ist geschlossen. Prüfen, ob der Wasserhahn offen ist, und erneut auf die Taste «start/pause» |5drücken, um den Zyklus zu starten. Diese Fehler kann auch durch einen schlechten Anschluss des Abwasserschlauchs verursacht werden (siehe Kapitel „ABWASSERABLEITUNG").
d02	Der Pumpenfilter ist verstoptf. Den Pumpenfilter reinigen (Verfahrensweise siehe Kapitel „REINIGEN DES PUMPENFILTERS") und erneut auf die Taste «start/pause» |5druppen, um den Zyklus zu starten. Ebenfalls die Lage des Abwasserschlauchs in der Abwasserleitung prüfen: Der Anschluss dar nicht dicht sein (siehe Kapitel „ABWASSERABLEITUNG").
d07	Der Deckel ist nicht richtig geschlossen. Prüfen, ob der Deckel geschlossen ist, und erneut auf die Taste «start/pause» |5druppen, um den Zyklus zu starten. Trommel blockiert. Prüfen, ob ein kleines Wäschestück (z. B. Taschentuch, Strumpf...) zwischen Wanne und Trommel geraten ist und letztere blockiert. Für den Zugriff zum Wannenboden wird auf das Kapitel „REINIGEN DES PUMPENFILTERS" verwiesen.

Hinweis:

Bevor Sie den Kundendienst anrufen, sollenn Sie folgendermaBen vorgehen:
- Den Programmwahlschalter auf «O» stellen und den Netzstecker mindestens 10 Sekunden lang ziehen.
- Den Stecker wieder einstecken und einen Waschzyklus starten.
Sollte der angezeigte Fehler bestehen bleiben, den Kundendienst anrufen. Dabei nicht vergessen, ihm die eingeschalteten Kontrollleuchten zu nennen.

Wichtig:

Starten Sie keinen Waschzyklus, wenn die Trommel blockiert bleibt oder Wasser unter der Maschine stehen oder Sie einen Brand-/Schmoreruch feststellen.

KUNDENDIENST:

Eingriffe an Ihrem Gerat durren nur :

von Ihrem Handler oder

— von einem sonstigen Fachmann und Vertragshändler der Marke durchgeführt werden.

Geben Sie bei der Meldung einer Störung die vollständige

Typenbezeichnung Ihres Gerätes an (Modell, typ, Seriennummer). Diese

Angaben sind auf einem Schild auf der Hinterseite des Gerätes markiert.

- CONTENTS

Page Page
