BEDIENUNGSANLEITUNG 6H414AX FAGOR

a 2.10.12.10.22.10.3 c d f 2.10.4 2.11

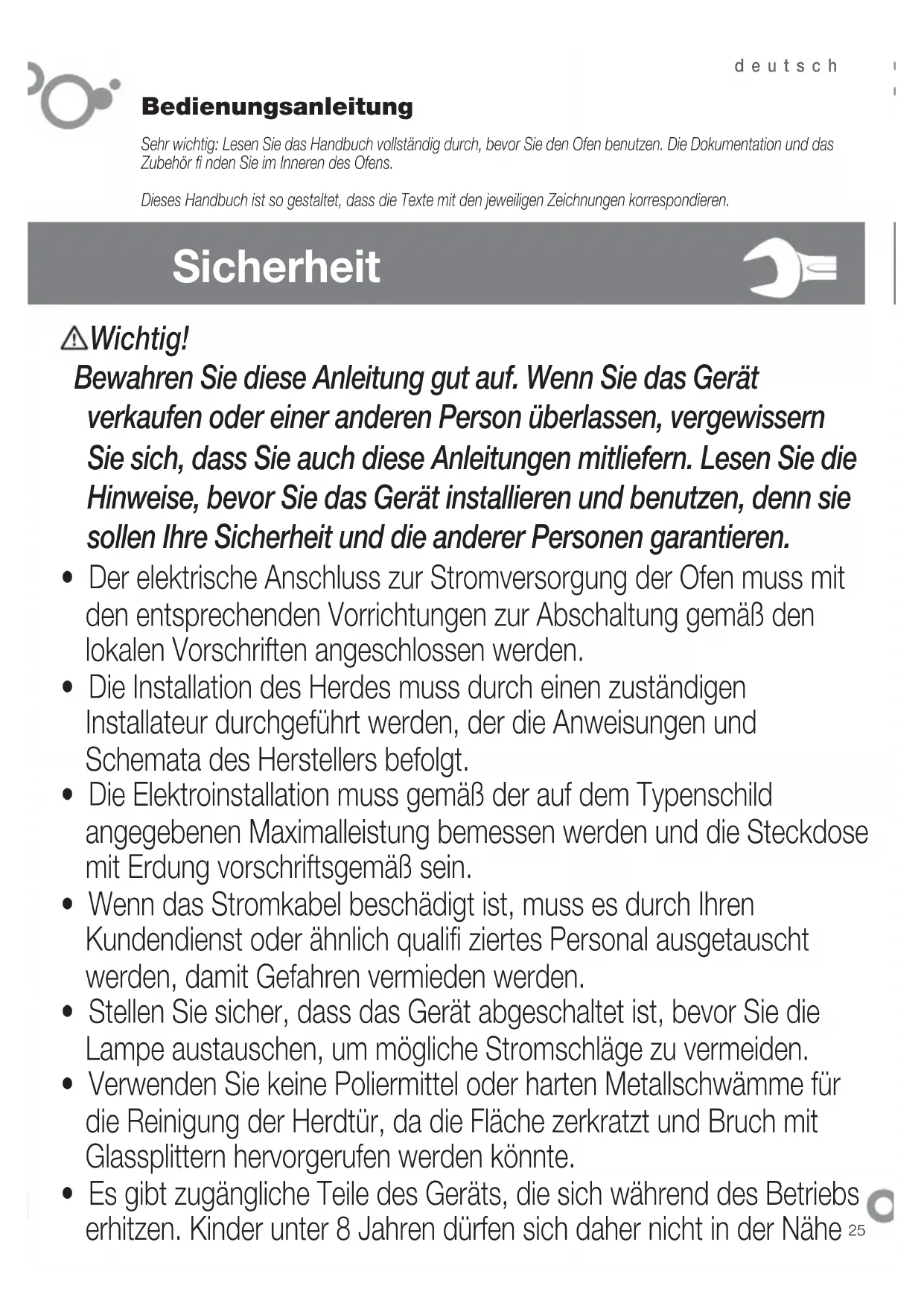

Sehr wichtig: Lesen Sie das Handbuch vollständig durch, bevor Sie den Ofen benutzen. Die Dokumentation und das

Zubehör fi nden Sie im Inneren des Ofens.

Dieses Handbuch ist so gestaltet, dass die Texte mit den jeweiligen Zeichnungen korrespondieren.

• Der elektrische Anschluss zur Stromversorgung der Ofen muss mit

den entsprechenden Vorrichtungen zur Abschaltung gemäß den

lokalen Vorschriften angeschlossen werden.

• Die Installation des Herdes muss durch einen zuständigen

Installateur durchgeführt werden, der die Anweisungen und

Schemata des Herstellers befolgt.

• Die Elektroinstallation muss gemäß der auf dem Typenschild

angegebenen Maximalleistung bemessen werden und die Steckdose

mit Erdung vorschriftsgemäß sein.

• Wenn das Stromkabel beschädigt ist, muss es durch Ihren

Kundendienst oder ähnlich qualifi ziertes Personal ausgetauscht

werden, damit Gefahren vermieden werden.

• Stellen Sie sicher, dass das Gerät abgeschaltet ist, bevor Sie die

Lampe austauschen, um mögliche Stromschläge zu vermeiden.

• Verwenden Sie keine Poliermittel oder harten Metallschwämme für

die Reinigung der Herdtür, da die Fläche zerkratzt und Bruch mit

Glassplittern hervorgerufen werden könnte.

• Es gibt zugängliche Teile des Geräts, die sich während des Betriebs

erhitzen. Kinder unter 8 Jahren dürfen sich daher nicht in der Nähe

Bewahren Sie diese Anleitung gut auf. Wenn Sie das Gerät

verkaufen oder einer anderen Person überlassen, vergewissern

Sie sich, dass Sie auch diese Anleitungen mitliefern. Lesen Sie die

Hinweise, bevor Sie das Gerät installieren und benutzen, denn sie

sollen Ihre Sicherheit und die anderer Personen garantieren.26

des Geräts aufhalten, es sei denn, unter ständiger Aufsicht.

• Vermeiden Sie das Berühren der Heizelemente des Herds.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen

verwendet mit verminderten physischen, sensoriellen oder geistigen

Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt

werden, sofern sie eine angemessene Unterweisung oder Anleitung

zur sicheren Handhabung des Geräts erhalten haben und ihnen die

mit der Benutzung einhergehenden Gefahren bewusst sind. Kinder

dürfen mit dem Gerät nicht spielen. Die vom Benutzer auszuführende

Reinigung und Wartung dürfen Kinder nicht ohne Aufsicht ausführen.

• Ihr Gerät ist für den normalen häuslichen Gebrauch vorgesehen. Es

darf nicht gewerblich oder industriell genutzt werden. Es ist nur zum

Garen von Lebensmitteln ausgelegt.

• Versuchen Sie nicht, die Eigenschaften des Geräts zu manipulieren,

das kann gefährlich sein.

• Während einer Pyrolysereinigung werden die Oberfl ächen heißer als

bei der normalen Nutzung. Halten Sie Kinder von dem Herd fern.

• Entfernen Sie vor der Pyrolysereinigung alle Kochelemente und

größere Speisereste.

• Legen Sie nichts Schweres auf die Herdtür. Achten Sie darauf, dass

Kinder sich nicht auf die Tür setzen oder stellen.

• Wenn Sie den Herdinnenraum reinigen wollen, schalten Sie zunächst

• Vergewissern Sie sich nach der Benutzung des Herds, dass alle

Schalter auf Aus-Position stehen.

• Benutzen Sie den Herd nach seiner Benutzung nicht zum

Aufbewahren von Speisen oder Zubehörteilen.

• Das Gerät nicht mit Dampf- oder Hochdruckreinigern reinigen

(Vorschrift zur elektrischen Sicherheit).

• Während des Betriebs muss die Herdtür bei allen Programmen,

einschließlich Grill, geschlossen sein.

Stellen Sie das Modell Ihres Herdes fest. („a”, „b”,

„c”, „d”, „e”, „f”) Vergleichen Sie hierzu das Bedienfeld

Ihres Gerätes mit dem auf den Abbildungen.

1.1 Auspacken. Entfernen Sie die Schutzelemente.

1.2 Anschluss an das Stromnetz. Beachten Sie stets die

Daten auf dem Typenschild (1.2.1) sowie die Maße des

Möbelstücks, in das sie den Herd hineinstellen (1.2.2,

Backöfen: Das Gerät ist mittels einem einphasigen

festen Anschluss an das Netz anzuschließen, bei der

eine Nullung (blau) mit Nullleiter gewährleistet sein muss

(1.2.4). Führen Sie den Ofen in die Öffnung ein und

achten Sie darauf, dass oben kein überschüssiges Kabel

verbleibt (1.2.5, 1.2.6). Befestigen Sie den Ofen mit den

mitgelieferten Schrauben am Möbelstück (1.2.7). Das

Material dieses Schrankes bzw. dessen Beschichtung

muss hitzebeständig sein. Um die Installation am Gerät

abzuschließen, muss die Uhrzeit eingestellt werden(a,

c, d, f). Nach einer gewissen Zeit der Inaktivität wird das

Gerät in den Standby-Modus wechseln, in dem, je nach

Modell die Leuchtkraft der Anzeige verringert oder der

Bildschirm abgeschaltet wird.

Herde für Glaskeramikkochfelder: Der Herd wird

ausschließlich mit den vom Hersteller empfohlenen

Glaskeramikkochfeldern installiert, um Gefahr

zu verhindern. Stellen Sie die Kochplatte auf die

Arbeitsfl äche und lösen Sie den Schaltkasten (1.2.8)

los. Führen Sie die Platte unter Berücksichtigung

der Installation sanforderungen in die Öffnung an der

Arbeitsfl äche ein (siehe Handbuch für die Platte) (1.2.9).

Führen Sie den Herd in die Öffnung an dem Möbelstück

ein und lassen Sie dabei Raum für seine Handhabung

(1.2.10). Schrauben Sie den Kasten an den Herd

(1.2.11, 1.2.12). Schließen Sie die Platte an den Herd an

(1.2.13). Führen Sie den Herd ganz ein und befestigen

Sie ihn mit den mitgelieferten Schrauben (1.2.14, 1.2.15).

Drücken Sie die Anzeigeringe für die Bedienknöpfe je

nach Kochstelle (1.2.16) und die Bedienknöpfe (1.2.17)

Vor dem Gebrauch Ihres neuen Herdes heizen Sie

ihn zuerst in leerem Zustand auf. (ohne eine Speise,

, bei 250 ºC und 30 Minuten Dauer). Es

kann Rauch oder ein unangenehmer Geruch entstehen

(dies ist auf Grund der Erwärmung von Fettresten etc.

normal). Nach dem Abkühlen des Herdes führen Sie

eine Vorreinigung des Innenbereichs mit einem feuchten

Zubehör. Je nach Modell verfügt man

über eine tiefes Blech (2.1.1), ein fl aches

Blech (2.1.2) und einen Rost für diverse

Anwendungen (2.1.3) die unabhängig

voneinander eingesetzt werden können. Sie

können auch irgendein Blech mit dem Rost

(2.1.4) als Einheit einsetzen. Das gesamte

Alles Zubehör oder die Einheiten können direkt

oder auf dem Rost zur Teilentnahme (2.1.5)

sowie dem Rost zur vollständigen Entnahme

(2.1.6, 2.1.7) (2.1.8) angebracht werden.

Wenn Sie über ein Blech zur teilweisen

Entnahme verfügen, wird es unabhängig

oder mit den Blechen (3 Modalitäten)

benutzt (2.1.9). Der einfache Rost ist bei der

Benutzung unabhängig (2.1.10). Wenn Sie

über selbstausziehbare Führungen ”Impulse”

verfügen, bringen Sie diese zunächst ohne

das Blech (2.1.11) im Ofen an. Die Führungen

”Impulse” werden automatisch über das

Gewicht des Blechs beim Öffnen des Ofens

ausfahren (2.1.12). Es ist vorgeschrieben, ein

Blech als Träger der Nahrungsmittel mit den

Führungen ”Impulse” zu benutzen (2.1.13).

Achten Sie auf die Position der Roste, wenn

Sie sie in den Ofen einführen. Sie verfügen

über seitliche Anschläge um das Umkippen

(2.1.14) zu verhindern.

2.2 Position Zubehör. Es stehen Ihnen 5 Positionen

für die Zubehörteile

2.3 Einstellen der Zeit. Analoguhr: Ziehen Sie am

unteren Schalter und drehen Sie ihn nach rechts

(2.3.1). Stellen Sie die Uhrzeit ein (2.3.2). Digitaluhr:

Drücken Sie die Taste

zu blinken (2.3.3). Stellen Sie die Zeit mit den Tasten

, (2.3.4) ein. Nach einigen Sekunden hört das

zu blinken auf (2.3.5).

Anmerkung: Stellen Sie die Zeit nach einer

Unterbrechung der Stromzufuhr oder nach der

Zeitumstellung wieder ein.

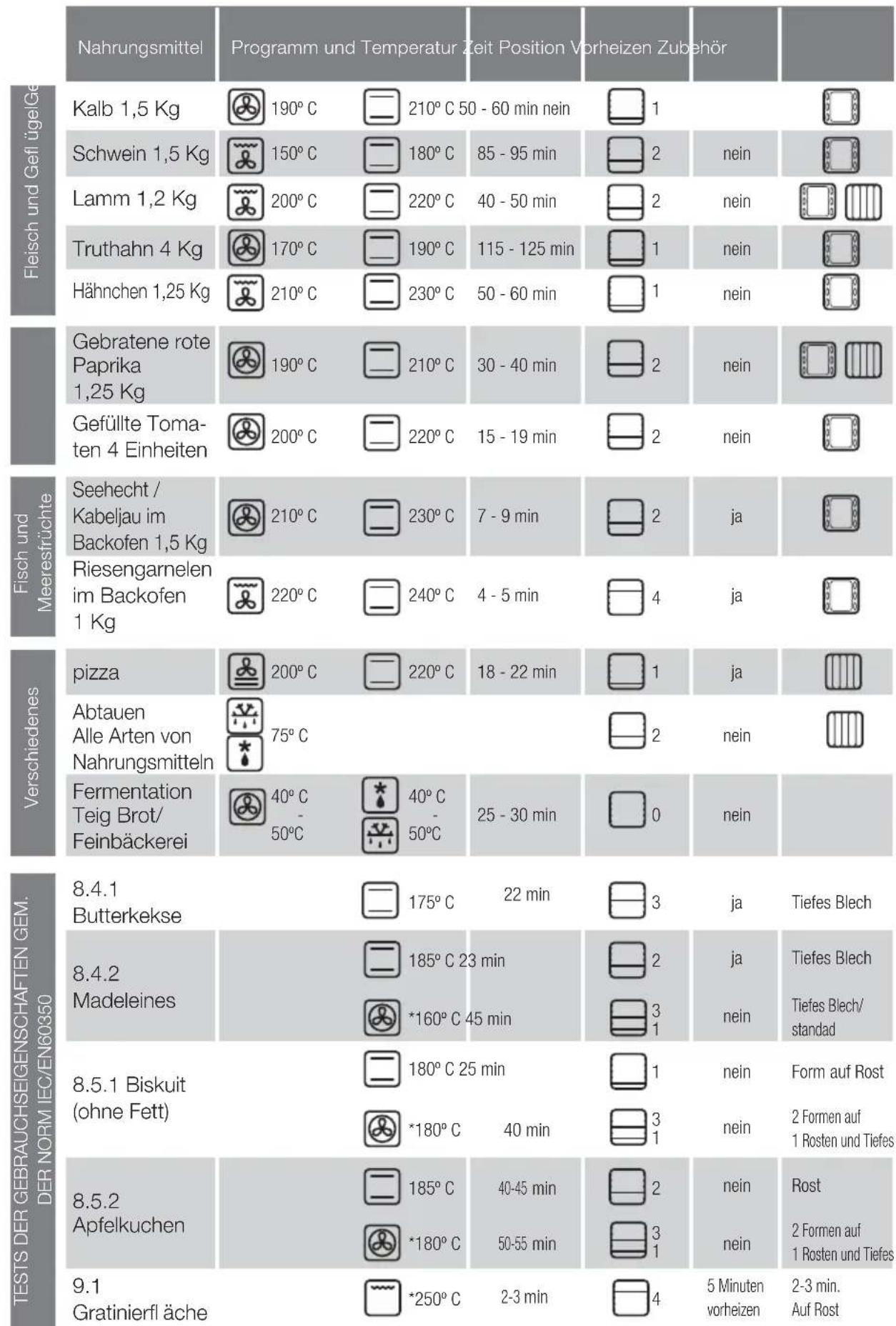

2.4 Zu garende Speisen. Stellen Sie die Speise in den

Herd. Wählen Sie das Zubehörteil/die Zubehörteile

und die Position aus. Schauen Sie vorher in der

Tabelle zum Garen nach. Schließen Sie die Tür.

2.5 Auswahl Garfunktion.

Garfunktion gemäß Modell

Ober-, Unterhitze mit Umluft. Für alle

Gerichte. Es können verschiedene Gerichte

gemeinsam zubereitet werden, ohne dass sich

der Geschmack oder der Geruch vermischen.

Heißluft. Die Hitze wird durch den Heizkörper

Umluft mit Grill. Zum Gratinieren, wobei die

Hitze gleichmäßig verteilt wird. Ideal für große

Großfl ächengrill. Gratinieren: Nudelgerichte,

Souffl és und Bechamelsoße.

Kleinfl ächengrill. Hamburger, Toasts und

Nahrungsmittel mit einer kleinen Oberfl äche.

Pizzastufe. Die starke Hitze von unten wird

gleichmäßig verteilt und das ist ideal für

Unterhitze mit Umluft. Der Ventilator verteilt

die niedrige Hitze gleichmäßig. Gut geeignet

Ober-, Unterhitze. Brot, Kuchen, gefüllte

Pasteten und magere Fleischsorten.

Auftauen. Zum Abtauen innerhalb

kürzester Zeigt eeignet.

Celeris. Für das Vorwärmen des Ofens.

2.6 Temperaturauswahl . Wählen Sie die

Temperatur durch Drehen des Wahlschalters.

Die Kontrollleuchte geht aus, wenn die gewählte

Temperatur erreicht ist.

2.7 Auswahl der Dauer. Zeitschalter

Sie die Minuten durch Drehen des Wahlschalters

(2.7.1). Wenn Sie möchten, dass das Gerät für

unbegrenzte Zeit in Betrieb ist, stellen Sie es auf

Analoguhr: Drehen Sie den oberen Schalter nach

rechts und wählen Sie Funktionszeit in Minuten

(2.7.2). Wenn Sie möchten, dass das Gerät für

unbegrenzte Zeit in Betrieb ist, stellen Sie es auf

. Stellen Sie sicher, dass der

rote Pfeil mit den Stunden, die durch die Uhrzeiger

angezeigt werden, übereinstimmt.

Digitaluhr: Drücken Sie die Taste

beginnt zu blinken (2.7.3). Stellen sie die Dauer

, (2.7.4). ein. Nach einigen

Sekunden hört das Symbol

2.8 Auswahl Zeit des Beginns.

Analoguhr: Haben Sie das Programm und die

Temperatur gewählt, drehen Sie den Schalter bis

. In der Folge ziehen Sie am oberen

Schalter und drehen Sie ihn, bis der rote Pfeil die

Startzeit anzeigt (2.8.1). Wählen Sie die Laufzeit,

indem Sie den oberen Schalter nach rechts drehen.

2.9 Auswahl Zeit Ende.

Digitaluhr: Nach Auswahl von Programm,

Temperatur und Dauer drücken Sie die Taste

beginnt zu blinken (2.9.1).

Stellen Sie die für das Ende gewünschte Zeit durch

einigen Sekunden hört das Symbol

2.10 Funktion Signalgerät.

Analoguhr: Wählen Sie die Position 0 mit dem

Bedienknopf des Programms (2.10.1). Drehen sie

den oberen Schalter nach rechts und wählen Sie

Funktionszeit in Minuten (2.10.2). Dies funktioniert

nur bei ausgeschaltetem Herd.

Digitaluhr: Drücken Sie mehrere Male die Taste

beginnt zu blinken (2.10.3).

Stellen Sie die Dauer mit den Tasten

3.1 Reinigung des Zubehörteile. Die Zubehörteile

sind spülmaschinengeeignet. Wenn Sie sie per

Hand reinigen, verwenden Sie ein gewöhnliches

Reinigung des Innenbereichs des Herdes.

3.2 Modelle mit glatten Innenwänden. Nehmen Sie

die seitlichen Führungen heraus. Je nach Modell

gibt es zwei Formen, wie die seitlichen Führungen

gehalten werden: ohne Halter (3.2.1, 3.2.2) oder

mit Halter (3.2.4, 3.2.5). Reinigen Sie den Ofen

bei einer lauwarmen Temperatur mit einem heißen

feuchten Tuch und Seife (3.2.3, 3.2.6). Bringen Sie

nach der Reinigung der Ofenwände die Führungen

3.3 Modelle mit selbst reinigender rauer

Innenwand. Bei diesen Öfen sind die hintere Platte

und die Seitenwände mit einer selbst reinigenden

Beschichtung versehen, die Fett beseitigt, während

der Ofen im Betrieb ist. Die Beschichtung der

Seitenwände ist reaktivierbar und so wird die

Lebensdauer des Ofens erhöht.

Zum Herausnehmen der selbstreinigenden

Paneele müssen zunächst die seitlichen Führungen

herausgenommen werden.

Wenn sich die Wände nicht mehr genügend

reinigen, ist es notwendig, sie zu reaktivieren.

Nehmen Sie das gesamte Zubehör und

Kochgefäße aus dem Inneren des Ofens. Reinigen

Sie alle Oberfl ächen des Ofens gut, die nicht selbst

reinigend sind. Wählen Sie die Funktion

Wählen Sie eine Temperatur von 250º C und eine

Zeitspanne zwischen 30 und 60 Minuten, je nach

Grad der Verschmutzung.

Wenn das Programm zur Reinigung beendet und

der Ofen abgekühlt ist, reinigen Sie alle selbst

reinigenden Teil mit einem feuchten Schwamm und

sie sind nun wieder vollständig funktionsfähig.

Anmerkung: Die Katalyse-Wände dürfen nicht mit

(2.10.4) ein. Nach einigen Sekunden hört das

zu blinken auf. Dies funktioniert bei

ein- und ausgeschaltetem Herd.

2.11 Sperrfunktion. Diese Funktion dient dazu, eine

Betätigung durch Kinder zu vermeiden.

Analoguhr: Drehen Sie den oberen Schalter zur

Digitaluhr: Drücken Sie 3 Sekunden lang

gleichzeitig die Tasten

wird angezeigt (2.11.2). Zum Aufheben der

Sperrung wiederholen Sie diesen Schritt.

Hinweise zum Gebrauch: Nachdem die Garzeit

abgelaufen ist, stellen Sie die Funktionsschalter und

Temperatur auf Position 0 und den Zeitschalter auf

. Öffnen Sie vorsichtig die Tür des

Herdes, da heißer Dampf entweichen kann.deutsch

Es existiert eine Reihe von Vorfällen, die Sie selbst

4.1 Das Gerät funktioniert nicht. Stellen Sie

sicher, dass das Gerät angeschlossen ist und/

oder dass der Zeitwahlschalter sich nicht auf 0

4.2 Während des Garvorgangs entweicht Rauch.

Verringern Sie die Temperatur und/oder reinigen

Sie den Herd (Punkt 3.3).

Der Herd wurde unter Berücksichtigung des

Umweltschutzes konzipiert.

Denken Sie an die Umwelt. Vorheizen des Herdes

nur bei Notwendigkeit (schauen Sie in der Tabelle

nach). Verwenden Sie vorzugsweise Formen in

dunklen Farben. Bei langen Backzeiten stellen Sie

den Herd 5 oder 10 Minuten vor der vorgesehenen

Handhabung von Abfallprodukten elektrischer

und elektronischer Geräte.

weist darauf hin, dass das

Gerät nicht mit dem normalen Hausmüll entsorgt

werden darf. Bringen Sie den Herd in ein

Die Entsorgung von Elektrohaushaltsgeräten

verhindert negative Auswirkungen auf Gesundheit,

Umwelt und ermöglicht das Einsparen von Energie

Für weitere Informationen wenden Sie sich an die

lokalen Behörden oder an die Einrichtung, in der Sie

den Herd erworben haben.

Ofenreinigern gereinigt werden.

Die Oberfl ächen nicht mit Metallschwämmen oder

scharfen bzw. spitzen Gegenständen reinigen.

3.4 Reinigen des oberen Abschlusses des

Innenbereichs. Wenn der Ofen über einen

Klappgrill verfügt, ziehen Sie ihn nach oben und

drücken Sie, um ihn zu senken (3.4.1) und reinigen

die Oberseite mit einem feuchten Tuch (3.4.2).

3.5 Reinigung des Außenbereichs des Herdes.

Verwenden Sie neutrale Produkte und trocknen Sie

ihn mit einem weichen Lappen gut ab.

3.6 Funktion Aquasliding ist ein System, die die

Reinigung des Herds durch den Einsatz von

Wasserdampf erleichtert. Der Reinigungszyklus

dauert 35 Minuten und ist folgendermaßen

• Der Herd muss Anwärmen sein.

• Nehmen Sie alle Zubehörteile und die seitlichen

Führungen (je nach Modell) heraus.

• Sprühen Sie 200 ml Wasser auf die Innenwände

Zu viel Wasser kann zum

a) Aquaslading Warten Sie, bis der Ofen

die Beendigung des Zyklus zur Reinigung

b) Traditionell bei 150ºC; Dauer: 10

Minuten. Nach Ablauf dieser Zeit stellen Sie

die Temperatur für weitere 20 Minuten auf

das Minimum (35ºC - 75ºC je nach Modell).

Die Nichtbefolgung dieser Hinweise kann zu

Kondensation an der Vorderseite führen.

• Schalten Sie den Herd aus.

• Öffnen Sie die Herdtür vorsichtig und vermeiden

Sie jeden Kontakt mit dem Dampf.

• Am Ende des Zyklus entfernen Sie das Wasser

aus dem Innern und reinigen Schmutzreste mit

einem Tuch. Dieser Zyklus zur Reinigungshilfe

verliert Effektivität, wenn nicht die angegebenen

Zeiten eingehalten werden.

* Je nach Modell kann die Hinweis-Funktion zur

Hilfe benutzt werden.

Hinweise zum Gebrauch: 1. Stellen Sie sicher, dass

der Herd ausgeschaltet ist. 2. Verwenden Sie niemals

4.3 Geräusche nach dem Garvorgang. Das ist

normal; der Ventilator ist weiterhin in Betrieb,

bis Innen- und Außentemperatur verringert

Die Modelle mit Digitalanzeige enthalten ein

Diagnose-System, das jegliche Vorfälle aufspürt und

anzeigt. Sie sind auf der Anzeige sichtbar:

4.4 Kein Betrieb. Es blinkt das Symbol

Stellen Sie den Auswahlschalter für die

Funktionen auf 0 und stellen Sie die Zeit ein

4.5 Kein Betrieb. Es blinkt das Symbol Der

Herd war mehrere Stunden lang in Betrieb und

hat sich aus Sicherheitsgründen automatisch

abgeschaltet. Stellen Sie den Auswahlschalter

für die Funktionen auf 0 und stellen Sie die Zeit

4.6 Kein Betrieb. Das Symbol

Sie den Auswahlschalter für die Funktionen auf

0 und heben Sie die Sperre des Herdes auf

4.7 Betrieb. Das Symbol blinkt. Betätigen Sie

eine beliebige Taste.

• Manipulieren Sie den Herd nicht, um ihn zu

reparieren, rufen Sie Ihren Kundendienst an.deutsch

Programm und Temperatur Zeit Position Vorheizen Zubehör

Fleisch und Gefl ügelGemüse

TESTS DER GEBRAUCHSEIGENSCHAFTEN GEM.
