BEDIENUNGSANLEITUNG RFI4151AW GORENJE

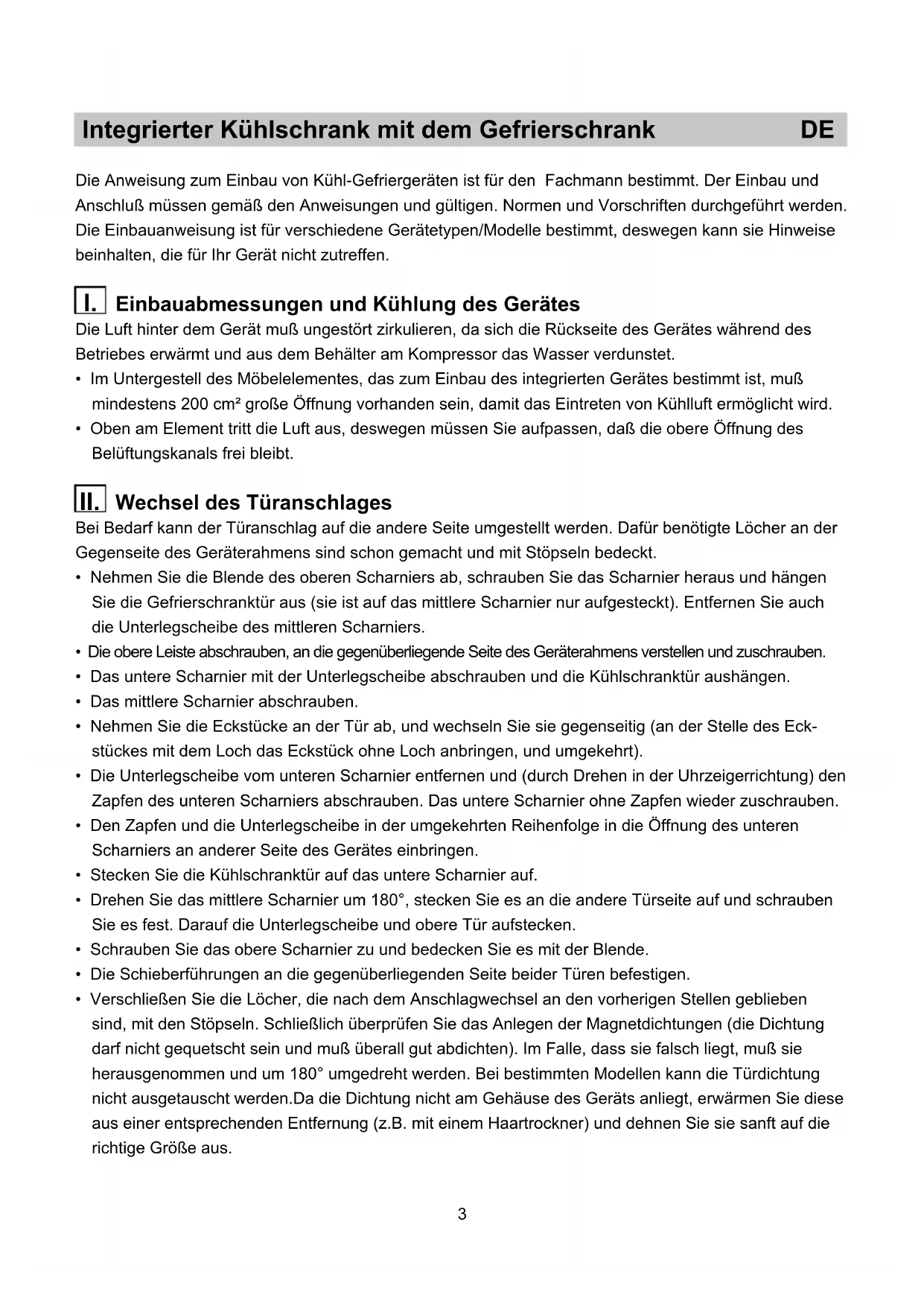

Die Anweisung zum Einbau von Kühl-Gefriergeräten ist für den Fachmann bestimmt. Der Einbau und

Anschluß müssen gemäß den Anweisungen und gültigen. Normen und Vorschriften durchgeführt werden.

Die Einbauanweisung ist für verschiedene Gerätetypen/Modelle bestimmt, deswegen kann sie Hinweise

beinhalten, die für Ihr Gerät nicht zutreffen.

Einbauabmessungen und Kühlung des Gerätes

Die Luft hinter dem Gerät muß ungestört zirkulieren, da sich die Rückseite des Gerätes während des

Betriebes erwärmt und aus dem Behälter am Kompressor das Wasser verdunstet.

• Im Untergestell des Möbelelementes, das zum Einbau des integrierten Gerätes bestimmt ist, muß

mindestens 200 cm² große Öffnung vorhanden sein, damit das Eintreten von Kühlluft ermöglicht wird.

• Oben am Element tritt die Luft aus, deswegen müssen Sie aufpassen, daß die obere Öffnung des

Belüftungskanals frei bleibt.

Wechsel des Türanschlages

Bei Bedarf kann der Türanschlag auf die andere Seite umgestellt werden. Dafür benötigte Löcher an der

Gegenseite des Geräterahmens sind schon gemacht und mit Stöpseln bedeckt.

• Nehmen Sie die Blende des oberen Scharniers ab, schrauben Sie das Scharnier heraus und hängen

Sie die Gefrierschranktür aus (sie ist auf das mittlere Scharnier nur aufgesteckt). Entfernen Sie auch

die Unterlegscheibe des mittleren Scharniers.

• Die obere Leiste abschrauben, an die gegenüberliegende Seite des Geräterahmens verstellen und zuschrauben.

• Das untere Scharnier mit der Unterlegscheibe abschrauben und die Kühlschranktür aushängen.

• Das mittlere Scharnier abschrauben.

• Nehmen Sie die Eckstücke an der Tür ab, und wechseln Sie sie gegenseitig (an der Stelle des Eck-

stückes mit dem Loch das Eckstück ohne Loch anbringen, und umgekehrt).

• Die Unterlegscheibe vom unteren Scharnier entfernen und (durch Drehen in der Uhrzeigerrichtung) den

Zapfen des unteren Scharniers abschrauben. Das untere Scharnier ohne Zapfen wieder zuschrauben.

• Den Zapfen und die Unterlegscheibe in der umgekehrten Reihenfolge in die Öffnung des unteren

Scharniers an anderer Seite des Gerätes einbringen.

• Stecken Sie die Kühlschranktür auf das untere Scharnier auf.

• Drehen Sie das mittlere Scharnier um 180°, stecken Sie es an die andere Türseite auf und schrauben

Sie es fest. Darauf die Unterlegscheibe und obere Tür aufstecken.

• Schrauben Sie das obere Scharnier zu und bedecken Sie es mit der Blende.

• Die Schieberführungen an die gegenüberliegenden Seite beider Türen befestigen.

• Verschließen Sie die Löcher, die nach dem Anschlagwechsel an den vorherigen Stellen geblieben

sind, mit den Stöpseln. Schließlich überprüfen Sie das Anlegen der Magnetdichtungen (die Dichtung

darf nicht gequetscht sein und muß überall gut abdichten). Im Falle, dass sie falsch liegt, muß sie

herausgenommen und um 180° umgedreht werden. Bei bestimmten Modellen kann die Türdichtung

nicht ausgetauscht werden.Da die Dichtung nicht am Gehäuse des Geräts anliegt, erwärmen Sie diese

aus einer entsprechenden Entfernung (z.B. mit einem Haartrockner) und dehnen Sie sie sanft auf die

Integrierter Kühlschrank mit dem Gefrierschrank DE I.

1 Blende des oberen Scharniers

5 Unterlegscheibe des mittleren Scharniers

7 Unterlegscheibe des unteren Scharniers

8 Zapfen des unteren Scharniers

10 Eckstück ohne Loch

11 Eckstück mit Loch

• Drücken Sie das Gerät ungefähr 38 mm tief ins Möbelelement, dabei muß der Abstand zwischen dem

Gerät und der Seitenwand des Möbelelementes an der Gegenseite des Türscharniers auf der ganzen

Höhe 4 mm betragen (Bild 1).

• Machen Sie die beiden Gerätetüren weit auf und verbinden Sie sie mit der oberen und unteren Tür des

Möbelelementes nach folgendem Verfahren:

• Schieberführungen (zusammen mit Schrauben ST 4,2 x 9,5 im Beutel beigelegt) auf den Gerätetürrand

befestigen. Die beigelegten Stifte in offene Löcher einsetzen.

• Drücken Sie die Gerätetür an die Tür des Möbelelementes (Bild 2).

• Setzen Sie die Schieber in die Schieberführungen ein und befestigen Sie sie mit den Schrauben A 4 x

12 15 mm vom Rand der Möbelelementtür (Bild 3).

• Entfernen Sie die Schieberführungen und trennen Sie die Gerätetür von der Tür des Möbelelementes.

• Befestigen Sie die Schieber noch mit den anderen Schrauben und achten Sie darauf, daß die Schieber

dabei nicht versetzt werden (Bild 4).

• Befestigen Sie die Schieberführungen zurück an die Originalstelle.

• Schließen Sie die Tür zu und überprüfen Sie die Qualität des Schließens und Abdichtens (die Türdich-

tung darf an keiner Stelle gequetscht sein).

• Schließlich befestigen Sie das Gerät ins Möbelelement. Schrauben Sie es an die Decke mit drei

Schrauben A 4 x 12 durch die obere Leiste und in den Boden mit zwei Schrauben A 4 x 16 durch die

unteren Scharniere. Für die Schrauben sind Löcher ø 3 x 5 auszubohren (Bild 5).

• Der Spalt an der Gegenseite des Türscharniers ist mit der beigelegten Dichtung abzudichten (Bild 6).

Während des Einbaus ins Möbelelement darf das Gerät nicht an das Stromnetz angeschlossen sein, der Ther-

mostatknopf muß sich in der Stellung STOP (0) befi nden.
