РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RFI4151AW GORENJE

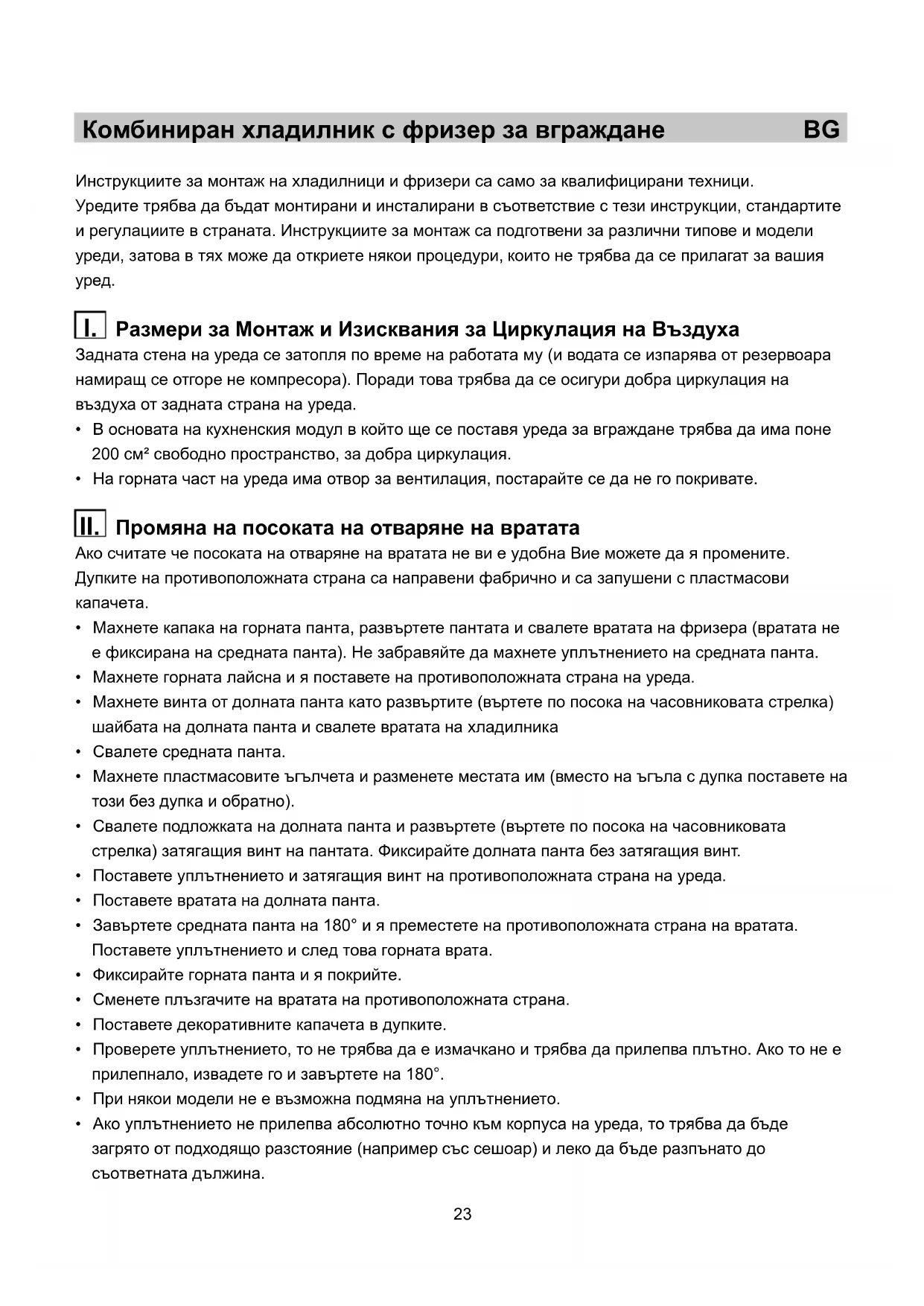

Размери за Монтаж и Изисквания за Циркулация на Въздуха Задната стена на уреда се затопля по време на работата му (и водата се изпарява от резервоара намиращ се отгоре не компресора). Поради това трябва да се осигури добра циркулация на въздуха от задната страна на уреда.

• В основата на кухненския модул в който ще се поставя уреда за вграждане трябва да има поне 200 cм² свободно пространство, за добра циркулация.

• На горната част на уреда има отвор за вентилация, постарайте се да не го покривате. Промяна на посоката на отваряне на вратата Ако считате че посоката на отваряне на вратата не ви е удобна Вие можете да я промените. Дупките на противоположната страна са направени фабрично и са запушени с пластмасови

• Махнете капака на горната панта, развъртете пантата и свалете вратата на фризера (вратата не е фиксирана на средната панта). Не забравяйте да махнете уплътнението на средната панта.

• Махнете горната лайсна и я поставете на противоположната страна на уреда.

• Махнете винта от долната панта като развъртите (въртете по посока на часовниковата стрелка) шайбата на долната панта и свалете вратата на хладилника

• Свалете средната панта.

• Махнете пластмасовите ъгълчета и разменете местата им (вместо на ъгъла с дупка поставете на този без дупка и обратно).

• Свалете подложката на долната панта и развъртете (въртете по посока на часовниковата стрелка) затягащия винт на пантата. Фиксирайте долната панта без затягащия винт.

• Поставете уплътнението и затягащия винт на противоположната страна на уреда.

• Поставете вратата на долната панта.

• Завъртете средната панта на 180° и я преместете на противоположната страна на вратата. Поставете уплътнението и след това горната врата.

• Фиксирайте горната панта и я покрийте.

• Сменете плъзгачите на вратата на противоположната страна.

• Поставете декоративните капачета в дупките.

• Проверете уплътнението, то не трябва да е измачкано и трябва да прилепва плътно. Ако то не е прилепнало, извадете го и завъртете на 180°.

• При някои модели не е възможна подмяна на уплътнението.

• Ако уплътнението не прилепва абсолютно точно към корпуса на уреда, то трябва да бъде загрято от подходящо разстояние (например със сешоар) и леко да бъде разпънато до съответната дължина.

II. Комбиниран хладилник с фризер за вграждане BG24 1 Капак на горната панта 2 Горна панта 3 Горна лайсна 4 Средна панта 5 Уплътнение на средната панта 6 Долна панта 7 Уплътнение на долната панта 8 Затягане на долната панта 9 Странични плъзгачи 10 Ъгъл без дупка 11 Ъгъл с дупка Монтаж на уреда

• Поставете уреда в кухненския модул на 38 мм като осигурите поне по 4 мм свободно разстояние до стените на кухненската мебел (Фиг. 1).

• Отворете широко вратата и я поставете заедно с вратата на модула. Процедирайте по следния начин:

• Фиксирайте страничните водачи ( намират с в найлоново пликче в уреда с винтове ST 4,2x9.5 ) към края на вратата. Поставете на дупките тапичките за да ги затворите.

• Сложете една към друга вратите на кухненския модул и уреда (Фиг. 2).

• Поставете лайсните в плъзгачите и ги фиксирайте към модула на разстояние около 15 мм от ръба, като използвате винтове A 4 x 12 (Фиг. 3).

• Извадете плъзгачите и разделете врата на уреда от тази на кухненския.

• Фиксирайте плъзгачите като внимавате да не ги изместите при завинтването (Фиг. 4).

• Поставете плъзгачите в първоначалното им положение.

• Затворете вратата и проверете уплътнението (не трябва да се набира). Вратата трябва да се отваря и затваря гладко.

• Поставете уреда в кухненския модул.В горната част фиксирайте с три винтчета А 4 х 12 към релсата, а в долната с две А 4 х 16. Направете дупки с ø 3 x 5 (Фиг. 5).

• Затворете пространството с уплътненията (Фиг. 6).
