NÁVOD K OBSLUZE RFI4151AW GORENJE

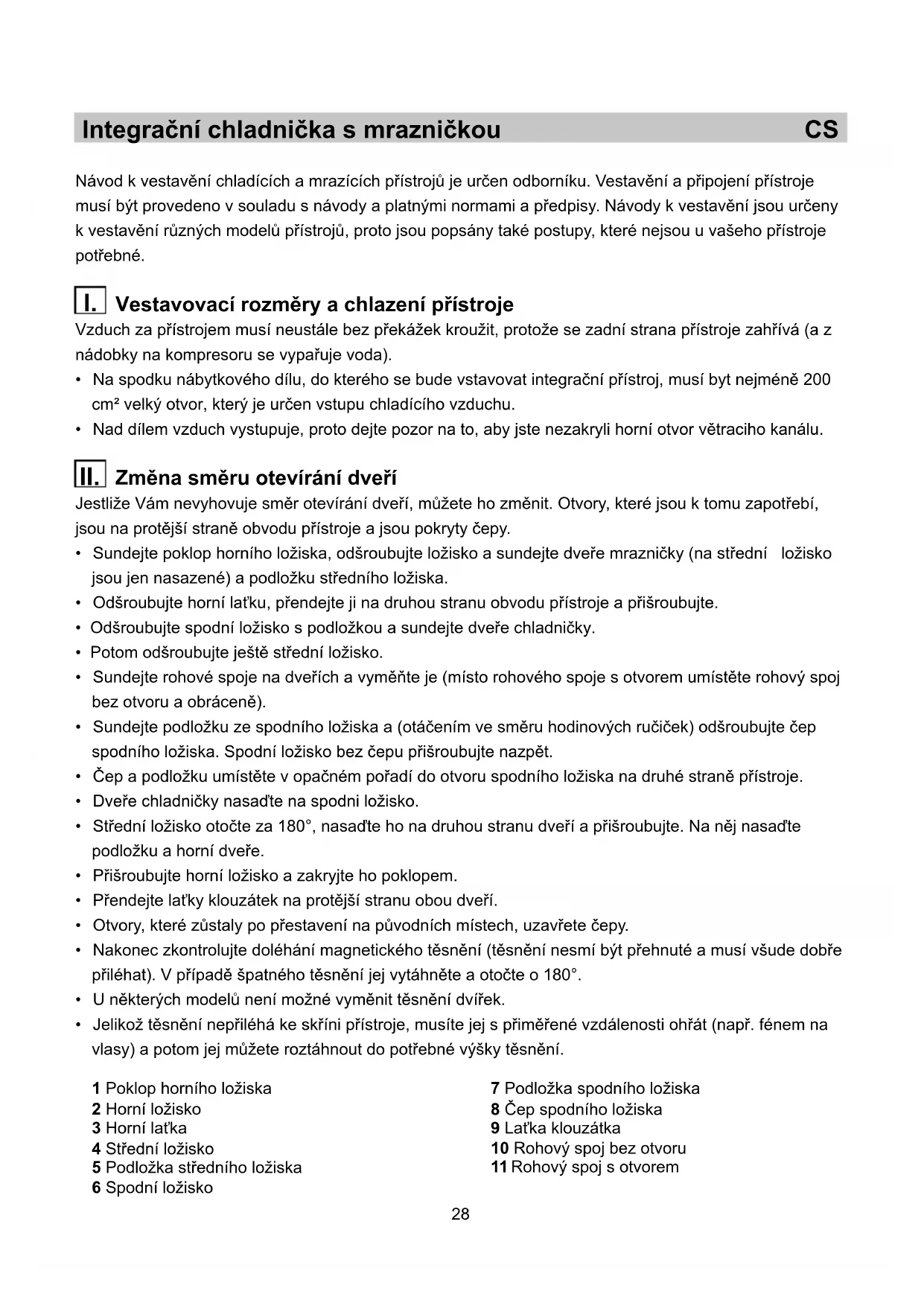

Návod k vestavění chladících a mrazících přístrojů je určen odborníku. Vestavění a připojení přístroje musí být provedeno v souladu s návody a platnými normami a předpisy. Návody k vestavění jsou určeny k vestavění různých modelů přístrojů, proto jsou popsány také postupy, které nejsou u vašeho přístroje potřebné.

I. Vestavovací rozměry a chlazení přístroje

Vzduch za přístrojem musí neustále bez překážek kroužit, protože se zadní strana přístroje zahřívá (a z nádobky na kompresoru se vypařuje voda).

• Na spodku nábytkového dílu, do kterého se bude vstavovat integrační přístroj, musí byt nejméně 200 cm² velký otvor, který je určen vstupu chladícího vzduchu.
• Nad dílem vzduch vystupuje, proto dejte pozor na to, aby jste nezakryli horní otvor větraciho kanálu.

II. Změna směru otevírání dveří

Jestliže Vám nevyhovuje směr otevírání dveří, můžete ho změnit. Otvory, které jsou k tomu zapotřebí, jsou na protější straně obvodu přístroje a jsou pokryty čepy.

• Sundejte poklop horního ložiska, odšroubujte ložisko a sundejte dveře mrazničky (na střední ložisko jsou jen nasazené) a podložku středního ložiska.
• Odšroubujte horní lat'ku, prěndejte ji na druhou stranu obvodu prístroje a prišroubujte.
• Odšroubujte spodní ložisko s podložkou a sundejte dveře chladničky.
• Potom odšroubujte ještě střední ložisko.
• Sundejte rohové spoje na dveřích a vyměňte je (místo rohového spoje s otvorem umístěte rohový spoj bez otvoru a obráceně).
• Sundejte podložku ze spodního ložiska a (otáčením ve směru hodinových ručiček) odšroubujte čep spodního ložiska. Spodní ložisko bez čepu přišroubujte nazpět.
• Čep a podložku umístěte v opačném pořadí do otvoru spodního ložiska na druhé straně přístroje.
• Dveře chladničky nasadte na spodni ložisko.
• Střední ložisko otočte za 180°, nasad'te ho na druhou stranu dveří a přišroubujte. Na něj nasad'te podložku a horní dveře.
• Přišroubujte horní ložisko a zakryjte ho poklopem.
• Přendejte lat'ky klouzátek na protější stranu obou dveří.
• Otvory, které zůstaly po přestavení na původních místech, uzavřete čepy.
• Nakonec zkontrolujte doléhání magnetického těsnění (těsnění nesmí být přehnuté a musí všude dobře přiléhat). V případě špatného těsnění jej vytáhněte a otočte o 180°.
• U některých modelů není možné vyměnit těsnění dvířek.
• Jelikož těsnění nepřiléhá ke skříni přístroje, musíte jej s přiměřené vzdálenosti ohřát (např. fénem na vlasy) a potom jej můžete roztáhnout do potřebné výšky těsnění.

1 Poklop horního ložiska
2 Horní ložisko
3 Horní lat'ka
4 Střední ložisko
5 Podložka středního ložiska
6 Spodní ložisko

7 Podložka spodního ložiska
8 Čep spodního ložiska
9 Lat'ka klouzátka
10 Rohový spoj bez otvoru
11 Rohový spoj s otvorem

III. Vestavění

• Přístroj zasuňte asi 38 mm do nábytkového dílu, při tom musí být vzdálenost mezi přístrojem a stranou dílu na protější straně ložiska dveří po celé výšce 4 mm (obrázek 1).
• Otevřete široce obojí dveře přístroje a spojte je s horními a dolními dveřmi nábytkového dílu následujícím způsobem:
• Drážky skluzu (přiložené jsou v sáčku spolu se šrouby ST 4,2 x 9,5) připevněte k okraji dvířek přístroje. Do otevřených otvorů vsad'te přiložené čepy.
• Dveře přístroje přitiskněte společně s dveřmi nábytkového dílu (obrázek 2).
• Klouzátka vsuňte do lat'ek klouzátek a připevněte je šrouby A 4 x 12 15 mm od okraje dveří nábytkového dílu (obrázek 3).
• Lat'ky klouzátek odstraňte a oddělte dveře přístroje od dveří nábytkového dílu.
• Klouzátka připevněte ještě druhými šrouby a dávejte při tom pozor, aby se klouzátka neposunula (obrázek 4).
• Lat'ky klouzátek přípevněte nazpět na původní místo.
• Zavřete dveře a zkontrolujte kvalitu zavírání a těsnění (těsnění dveří nesmí být nikde přehnuté).
• Nakonec připevněte přístroje do nábytkového dílu. Nahoře ho zašroubujte třemi šrouby A 4 x 12 přes horní lat'ku, na spodní straně dvěmi šrouby A 4 x 16 přes spodní ložiska. Pro šrouby vyvrtejte otvory ø 3 x 5 (obrázek 5).
• Štěrbinu na protější straně ložiska dveří přístroje zatěsníte přiloženým těsněním (obrázek 6).

UPOZORNĚNÍ!

V době umíst'ování přístroje do nábytkového dílu nesmí být přístroj připojen na síť elektrického proudu, knofl ík termostatu musí být v nastavení STOP (0).

- Dajte dole kryt horného ložiska, ložisko odskrutkujte a dajte dole dvere mrazničky (na spodnom ložisku

- Odskrutkujte spodné ložisko s podložkuo dajte dole dvere chladničky.

- Presuňte vodítko lišty na náprotivnú stranu dverí.

- Klzné vedenie (priložené v sáčku spolu so skrutkami ST 4,2 x 9,5) pripevnite na okraj dverí sporebiča. Do otvorov vložte priložené čapíky.

- Lišty vsuňte do vodítek a pripevnite ich skrutkami A 4 x 12 -15 mm od kraja dverí nábytkového dielu (obrázok 3).

- Vodítka odstráňte a oddel'te dvere spotrebiča od dverí nábytkového dielu.
