Typ výrobku	Vestavná chladnička s mrazničkou
Značka	Gorenje
Model	FI4091
Výška (mm)	575 (pro některé modely)
Elektrické napájení	230 V / 50 Hz
Klimatická třída	N (mírná) až ST (subtropická)
Objem chladničky (L)	Přibližně 180 L
Objem mrazničky (L)	Přibližně 40 L
Typ instalace	Vestavná pod pracovní desku
Větrání	Přívod vzduchu soklem (min. 200 cm²), vývod nad skříňkou
Směr otevírání dveří	Přestavitelný (levé nebo pravé)
Dvířka nízkoteplotního oddílu	S přestavitelným západkovým uzávěrem a čepem
Těsnění dveří	Magnetické, nastavitelné zahřátím
Termostat	Otočný ovladač s polohou STOP (0)
Vnitřní osvětlení	Vnitřní žárovka (nespecifikovaný typ)
Dodávané díly	Lišty, vodítka, krytky otvorů, posuvné patky, šrouby
Čištění	Čistěte měkkým hadříkem a mýdlovou vodou
Opravitelnost	Dostupné náhradní díly: těsnění, panty, lišty

Často kladené otázky - FI4091 GORENJE

Jak změnit směr otevírání dveří?

Odšroubujte kryt horního pantu, sejměte dveře, přesuňte horní destičku, otočte spodní čep a vyměňte rohové díly. Nasaďte dveře a pant. Podrobnosti naleznete v návodu.

Jaké jsou minimální rozměry vestavby?

Je třeba zajistit sokl s otvorem 200 cm² pro přívod vzduchu a mezeru 4 mm mezi boční stěnou skříňky a spotřebičem na straně protilehlé pantu.

Mohu přestavit dvířka mrazicího oddílu?

Ano, odšroubujte západkový uzávěr a čep, vyjměte dvířka, otočte je o 180°, nasaďte je na druhou stranu a přišroubujte prvky do označených otvorů.

Jak připevnit dveře skříňky ke spotřebiči?

Použijte dodané posuvné patky ke spojení dveří, zasuňte lišty do vodítek a poté upevněte šrouby A 4x12. Zkontrolujte těsnost těsnění.

Co dělat, když těsnění dveří správně netěsní?

Zkontrolujte, zda není těsnění zmačkané. Pokud je špatně umístěné, můžete jej lehce nahřát fénem, aby se roztáhlo a zlepšilo těsnost.

Je možné spotřebič instalovat bez zapojení?

Ano, při vestavbě nesmí být spotřebič zapojený. Termostat musí být v poloze STOP (0) nebo vypínač v poloze vypnuto.

Jak vyčistit vnitřek chladničky?

Použijte měkký hadřík namočený v teplé mýdlové vodě. Vyhněte se abrazivním prostředkům. Důkladně opláchněte a osušte.

Co dělat při výpadku proudu?

Udržujte dveře zavřené. Potraviny zůstanou chladné několik hodin. Vyhněte se zbytečnému otevírání. Rozmrazené výrobky znovu nezmrazujte.

Kde sehnat náhradní díly pro tento model?

Kontaktujte servis Gorenje nebo autorizovaného prodejce. Dostupné díly zahrnují těsnění, panty, lišty a krytky otvorů.

Jak nastavit teplotu?

Otočte ovladač termostatu do polohy mezi 1 a 7 (nebo podobně). Poloha STOP (0) vypíná spotřebič. Mezilehlá nastavení odpovídají teplotám přibližně 0 až 8 °C.

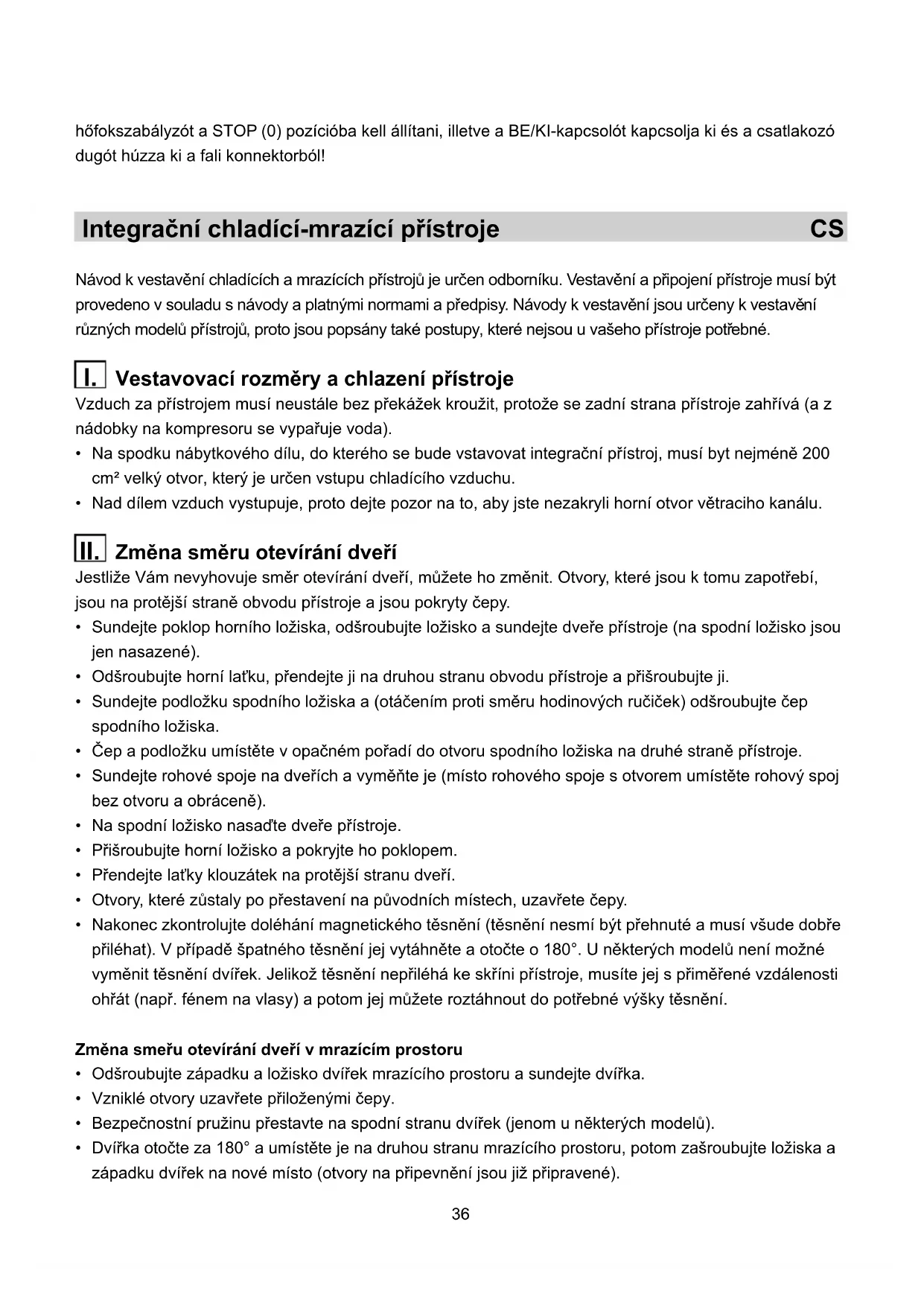

NÁVOD K OBSLUZE FI4091 GORENJE

Tento návod k vestavěným chladicím a mrazicím spotřebičům je určen odborníkům. Vestavba a připojení spotřebiče musí být provedeny v souladu s návodem a platnými normami a předpisy. Návody k vestavbě jsou určeny pro vestavbu různých modelů spotřebičů, proto jsou popsány také postupy, které nejsou u vašeho spotřebiče potřebné.

I. Vestavovací rozměry a chlazení spotřebiče

Vzduch za spotřebičem musí neustále bez překážek proudit, protože se zadní strana spotřebiče zahřívá (a z misky na kompresoru se odpařuje voda).

• Na spodku nábytkového dílu, do kterého se bude vestavovat integrovaný spotřebič, musí být nejméně 200 cm² velký otvor, který je určen pro vstup chladicího vzduchu.
• Nad dílem vzduch vystupuje, proto dejte pozor na to, abyste nezakryli horní otvor ventilačního kanálu.

II. Změna směru otevírání dveří

Jestliže vám nevyhovuje směr otevírání dveří, můžete ho změnit. Otvory, které jsou k tomu zapotřebí, jsou na protější straně obvodu spotřebiče a jsou zakryty čepy.

• Sejměte kryt horního ložiska, odšroubujte ložisko a sejměte dveře spotřebiče (na spodním ložisku jsou jen nasazené).
• Odšroubujte horní lištu, přendejte ji na druhou stranu obvodu spotřebiče a přišroubujte ji.
• Sejměte podložku spodního ložiska a (otáčením proti směru hodinových ručiček) odšroubujte čep spodního ložiska.
• Čep a podložku umístěte v opačném pořadí do otvoru spodního ložiska na druhé straně spotřebiče.
• Sejměte rohové spoje na dveřích a vyměňte je (místo rohového spoje s otvorem umístěte rohový spoj bez otvoru a obráceně).
• Na spodní ložisko nasaďte dveře spotřebiče.
• Přišroubujte horní ložisko a zakryjte ho krytem.
• Přendejte lišty klouzátek na protější stranu dveří.
• Otvory, které zůstaly po přestavení na původních místech, uzavřete čepy.
• Nakonec zkontrolujte doléhání magnetického těsnění (těsnění nesmí být přehnuté a musí všude dobře přiléhat). V případě špatného těsnění jej vytáhněte a otočte o 180°. U některých modelů není možné vyměnit těsnění dvířek. Jelikož těsnění nepřiléhá ke skříni přístroje, musíte jej z přiměřené vzdálenosti ohřát (např. fénem na vlasy) a potom jej můžete roztáhnout do potřebné výšky těsnění.

Změna směru otevírání dveří v mrazicím prostoru

• Odšroubujte západku a ložisko dvířek mrazicího prostoru a sundejte dvířka. Vzniklé otvory uzavřete přiloženými čepy.
• Bezpečnostní pružinu přestavte na spodní stranu dvířek (jenom u některých modelů).
• Dvířka otočte o 180° a umístěte je na druhou stranu mrazicího prostoru, potom zašroubujte ložiska a západku dvířek na nové místo (otvory pro připevnění jsou již připravené).

1 Poklop horního ložiska 2 Horní ložisko 3 Horní lišta 4 Lišta kluzátek 5 Podložka 6 Čep spodního ložiska

7 Spodní ložisko 8 Rohový spoj bez otvoru 9 Rohový spoj s otvorem 10 Dvířka mrazicího prostoru 11 Záklopka dvířek 12 Ložisko dvířek

III. Vestavěné

• Přístroj zasuňte asi 38 mm do nábytkového dílu, přitom musí být vzdálenost mezi přístrojem a stranou dílu na protější straně ložiska dveří po celé výšce 4 mm (obrázek 1).
• Otevřete široce dveře přístroje a spojte je s dveřmi nábytkového dílu následujícím způsobem:
• Drážky skluzu (přiložené jsou v sáčku spolu se šrouby ST 4,2 x 9,5) připevněte k okraji dvířek přístroje. Do otevřených otvorů vsaďte přiložené čepy.
• Dveře přístroje přitiskněte společně s dveřmi nábytkového dílu (obrázek 2).
• Kluzáky zasuňte do lišt kluzátek a připevněte je šrouby A 4 x 12 15 mm od okraje dveří nábytkového dílu (obrázek 3).
• Lišty kluzátek odstraňte a oddělte dveře přístroje od dveří nábytkového dílu.
• Klouzátka připevněte ještě dalšími šrouby a dávejte přitom pozor, aby se klouzátka neposunula (obrázek 4).
• Latky klouzátek připevněte nazpět na původní místo. Zavřete dveře a zkontrolujte kvalitu zavírání a těsnění (těsnění dveří nesmí být nikde přehnuté).

Upozornění:

• Přístroje výšky 575 mm mají jen jedno klouzátko a latku klouzátka.
• Nakonec připevněte přístroj do nábytkového dílu. Nahoře ho zašroubujte třemi šrouby A 4 x 12 přes horní lat'ku, na spodní straně dvěma šrouby A 4 x 16 přes spodní ložiska. Pro šrouby vyvrtejte otvory ø 3 x 5 (obrázek 5).
• Štěrbinu na protější straně ložiska dveří přístroje zatěsněte přiloženým těsněním (obrázek 6).

UPOZORNĚNÍ!

V době umisťování přístroje do nábytkového dílu nesmí být přístroj připojen na síť elektrického proudu, knoflík termostatu musí být v nastavení STOP (0) (nebo spínač zapnutí/vypnutí vypnut).
