Produkttyp	Einbau-Kühl-Gefrierkombination
Marke	Gorenje
Modell	FI4091
Höhe (mm)	575 (bei einigen Modellen)
Stromversorgung	230 V / 50 Hz
Klimaklasse	N (gemäßigt) bis ST (subtropisch)
Kühlschrankvolumen (L)	ca. 180 L
Gefriervolumen (L)	ca. 40 L
Installationsart	Unterbau-Einbaugerät
Belüftung	Lufteinlass durch die Sockelleiste (200 cm² min.), Luftauslass über dem Möbel
Türöffnungsrichtung	Wechselbar (links oder rechts)
Gefrierfachtür	Mit wechselbarem Riegel und Drehzapfen
Türdichtung	Magnetisch, durch Erwärmung anpassbar
Thermostat	Drehknopf mit STOP (0) Stellung
Innenbeleuchtung	Innenlampe (Typ nicht näher bezeichnet)
Mitgelieferte Teile	Schienen, Führungen, Abdeckkappen, Gleitfüße, Schrauben
Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen
Reparierbarkeit	Ersatzteile erhältlich: Dichtungen, Scharniere, Schienen

Häufig gestellte Fragen - FI4091 GORENJE

Wie ändere ich die Türöffnungsrichtung?

Schrauben Sie die Abdeckung des oberen Scharniers ab, nehmen Sie die Tür ab, versetzen Sie die obere Platte, tauschen Sie den unteren Drehzapfen um und wechseln Sie die Winkelstücke. Setzen Sie die Tür und das Scharnier wieder ein. Einzelheiten entnehmen Sie bitte der Anleitung.

Was sind die Mindesteinbaumaße?

Es ist eine Sockelleiste mit einer Öffnung von 200 cm² für den Lufteinlass und ein Abstand von 4 mm zwischen der Seitenwand des Möbels und dem Gerät auf der dem Scharnier gegenüberliegenden Seite vorzusehen.

Kann ich die Gefrierfachtür umkehren?

Ja, schrauben Sie den Riegel und den Drehzapfen ab, nehmen Sie die Tür ab, drehen Sie sie um 180°, setzen Sie sie auf der anderen Seite wieder ein und schrauben Sie die Teile an den markierten Löchern fest.

Wie befestige ich die Möbeltür am Gerät?

Verwenden Sie die mitgelieferten Gleitfüße, um die Türen zu verbinden, setzen Sie die Schienen in die Führungen ein und befestigen Sie sie mit den Schrauben A 4x12. Überprüfen Sie die Dichtigkeit der Dichtung.

Was tun, wenn die Türdichtung nicht richtig schließt?

Überprüfen Sie, ob die Dichtung geknickt ist. Wenn sie falsch positioniert ist, können Sie sie leicht mit einem Föhn erwärmen, um sie zu dehnen und die Abdichtung zu verbessern.

Kann das Gerät ohne Stromanschluss installiert werden?

Ja, beim Einbau sollte das Gerät nicht eingesteckt sein. Der Thermostat muss auf STOP (0) oder der Schalter auf Aus stehen.

Wie reinige ich das Innere des Kühlschranks?

Verwenden Sie ein weiches Tuch, das mit warmem Seifenwasser angefeuchtet ist. Vermeiden Sie Scheuermittel. Spülen und trocknen Sie sorgfältig.

Was tun bei einem Stromausfall?

Halten Sie die Türen geschlossen. Die Lebensmittel bleiben mehrere Stunden kalt. Vermeiden Sie unnötiges Öffnen. Tauen Sie aufgetaute Produkte nicht wieder ein.

Wo finde ich Ersatzteile für dieses Modell?

Kontaktieren Sie den Gorenje-Kundendienst oder einen autorisierten Händler. Verfügbare Teile sind Dichtungen, Scharniere, Schienen und Abdeckkappen.

Wie stelle ich die Temperatur ein?

Drehen Sie den Thermostatknopf auf eine Position zwischen 1 und 7 (oder ähnlich). Die Position STOP (0) schaltet das Gerät aus. Die Zwischenstellungen entsprechen Temperaturen von etwa 0 bis 8°C.

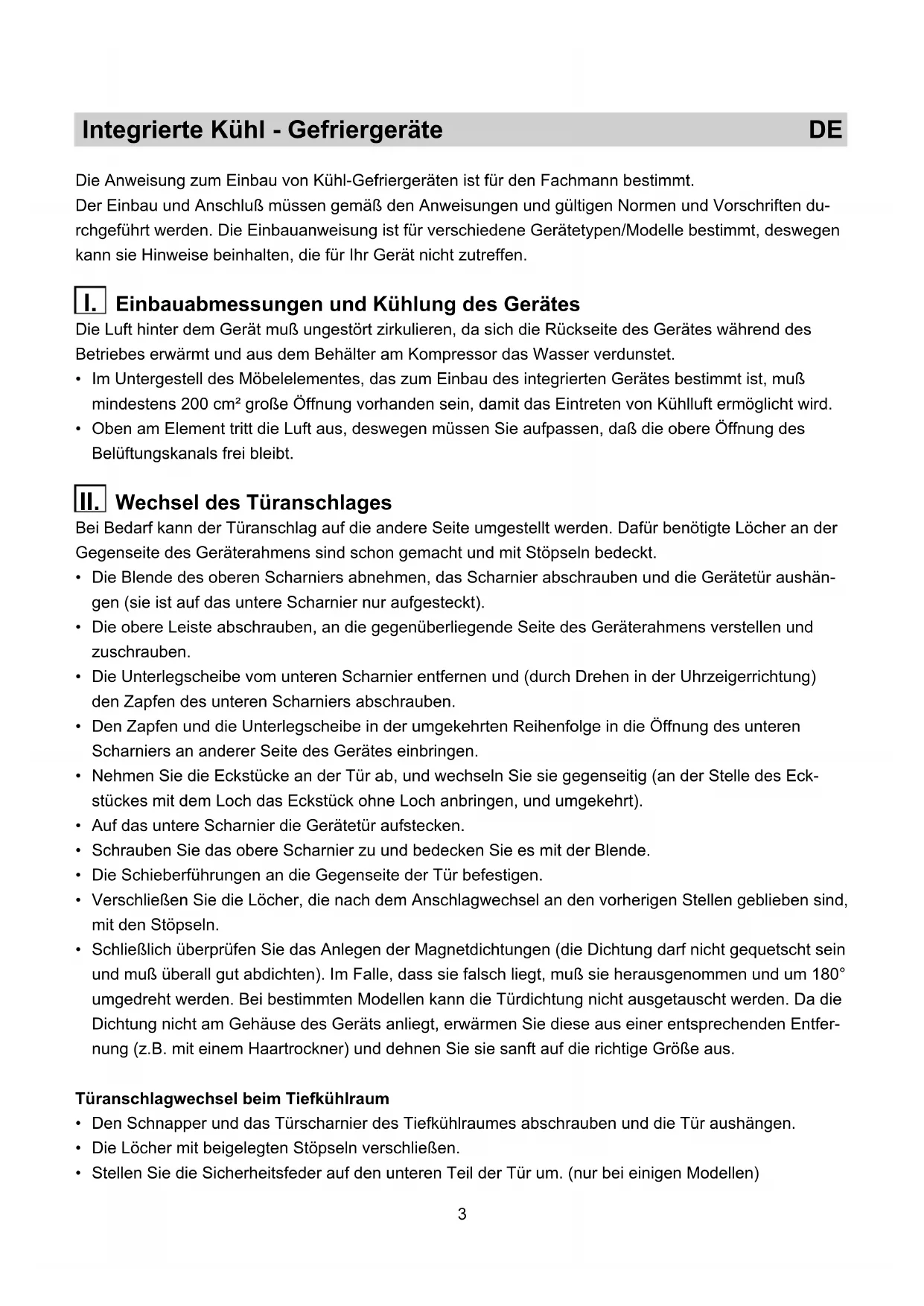

BEDIENUNGSANLEITUNG FI4091 GORENJE

Die Anweisung zum Einbau von Kühl-Gefriergeräten ist für den Fachmann bestimmt.

Der Einbau und Anschluss müssen gemäß den Anweisungen und gültigen Normen und Vorschriften durchgeführt werden. Die Einbauanweisung ist für verschiedene Geräte/Modelle bestimmt, deswegen kann sie Hinweise beinhalten, die für Ihr Gerät nicht zutreffen.

I. Einbauabmessungen und Kühlung des Gerätes

Die Luft hinter dem Gerät muss ungestört zirkulieren, da sich die Rückseite des Gerätes während des Betriebes erwärmt und aus dem Behälter am Kompressor das Wasser verdunstet.

• Im Untergestell des Möbelelementes, das zum Einbau des integrierten Gerätes bestimmt ist, muss mindestens eine 200cm² große Öffnung vorhanden sein, damit das Eintreten von Kühlluft ermöglicht wird.
• Oben am Element tritt die Luft aus, deswegen müssen Sie aufpassen, dass die obere Öffnung des Belüftungskanals frei bleibt.

II. Wechsel des Türanschlages

Bei Bedarf kann der Türanschlag auf die andere Seite umgestellt werden. Dafür benötigte Löcher an der Gegenseite des Geräterahmens sind schon gemacht und mit Stöpseln bedeckt.

Die Blende des oberen Scharniers abnehmen, das Scharnier abschrauben und die Gerätetür aushängen (sie ist auf das untere Scharnier nur aufgesteckt). - Die obere Leiste abschrauben, an die gegenüberliegende Seite des Geräterahmens verstellen und zuschrauben. Die Unterlegscheibe vom unteren Scharnier entfernen und (durch Drehen in der Uhrzeigerrichtung) den Zapfen des unteren Scharniers abschrauben. - Den Zapfen und die Unterlegscheibe in der umgekehrten Reihenfolge in die Öffnung des unteren Scharniers an anderer Seite des Gerätes einbringen. - Nehmen Sie die Eckstücke an der Tür ab, und wechseln Sie sie gegenseitig (an der Stelle des Eckstücks mit dem Loch das Eckstück ohne Loch anbringen, und umgekehrt). - Auf das untere Scharnier die Gerätetür aufstecken. - Schrauben Sie das obere Scharnier zu und bedecken Sie es mit der Blende. Die Schieberführungen an die Gegenseite der Tür befestigen. - Verschließen Sie die Löcher, die nach dem Anschlagwechsel an den vorherigen Stellen geblieben sind, mit den Stöpseln. - Schließlich überprüfen Sie das Anliegen der Magnetdichtungen (die Dichtung darf nicht gequetscht sein und muss überall gut abdichten). Im Falle, dass sie falsch liegt, muss sie herausgenommen und um 180° umgedreht werden. Bei bestimmten Modellen kann die Türdichtung nicht ausgetauscht werden. Da die Dichtung nicht am Gehäuse des Geräts anliegt, erwärmen Sie diese aus einer entsprechenden Entfernung (z.B. mit einem Haartrockner) und dehnen Sie sie sanft auf die richtige Höhe aus.

Türanschlagwechsel beim Tiefkühlraum

• Den Schnapper und das Türscharnier des Tiefkühlraumes abschrauben und die Tür aushängen. Die Löcher mit beigelegten Stöpseln verschließen.
• Stellen Sie die Sicherheitsfeder auf den unteren Teil der Tür um. (nur bei einigen Modellen)

Die Tür um 180° drehen, an die gegenüberliegende Seite des Tiefkühlraumes anbringen und das Scharnier und den Türschnapper an neuen Stellen zuschrauben (die Befestigungslöcher sind schon angezeigt).

1 Blende des oberen Scharniers 2 Oberes Scharnier 3 Obere Leiste 4 Schieberführung 5 Unterlegscheibe des unteren Scharniers 6 Zapfen des unteren Scharniers

7 Unteres Scharnier 8 Eckstück ohne Loch 9 Eckstück mit Loch 10 Tiefkühltür 11 Türschnapper 12 Türscharnier

III. Einbau des Gerätes

• Drücken Sie das Gerät ungefähr 38 mm tief ins Möbelelement, damit muss der Abstand zwischen dem Gerät und der Seitenwand des Möbelelementes an der Gegenseite des Türscharniers auf der ganzen Höhe 4 mm betragen (Bild 1).
• Machen Sie die beiden Gerätetüren weit auf und verbinden Sie sie mit der oberen und unteren Tür des Möbelelementes nach folgendem Verfahren:
• Machen Sie die beiden Gerätetüren weit auf und verbinden Sie sie mit der oberen und unteren Tür des Möbelelementes nach folgendem Verfahren:
• Schieberführungen (zusammen mit Schrauben ST 4,2 x 9,5 im Beutel beigelegt) auf den Gerätetürrand befestigen. Die beigelegten Stifte in offene Löcher einsetzen.
• Drücken Sie die Gerätetür an die Tür des Möbelelementes (Bild 2).
• Setzen Sie die Schieber in die Schieberführungen ein und befestigen Sie sie mit den Schrauben A 4 x 12 15 mm vom Rand der Möbelelementtür (Bild 3).
• Entfernen Sie die Schieberführungen und trennen Sie die Gerätetür von der Tür des Möbelelementes.
• Befestigen Sie die Schieber noch mit den anderen Schrauben und achten Sie darauf, dass die Schieber damit nicht versetzt werden (Bild 4).
• Befestigen Sie die Schieberführungen zurück an die Originalstelle.
• Schließen Sie die Tür zu und überprüfen Sie die Qualität des Schließens und Abdichtens (die Türdichtung darf an keiner Stelle gequetscht sein).

ANMERKUNG:

Die Geräte mit der Höhe von 575 mm haben nur einen Schieber und eine Schieberführung.

• Schließlich befestigen Sie das Gerät im Möbelelement. Schrauben Sie es an der Decke mit drei Schrauben A 4 x 12 durch die obere Leiste und im Boden mit zwei Schrauben A 4 x 16 durch die unteren Scharniere. Für die Schrauben sind Löcher Ø 3 x 5 auszubohren (Bild 5).
• Der Spalt an der Gegenseite des Türscharniers ist mit der beigelegten Dichtung abzudichten (Bild 6).

HINWEIS!

Während des Einbaus ins Möbelelement darf das Gerät nicht an das Stromnetz angeschlossen sein, der Thermostatknopf muss sich in der Stellung STOP (0) befinden bzw. der EIN/AUS-Schalter muss ausgeschaltet sein.
