Producttype	Inbouw koel-vriescombinatie
Merk	Gorenje
Model	FI4091
Hoogte (mm)	575 (voor bepaalde modellen)
Elektrische voeding	230 V / 50 Hz
Klimaatklasse	N (gematigd) tot ST (subtropisch)
Koelinhoud (L)	Ongeveer 180 L
Vriesinhoud (L)	Ongeveer 40 L
Installatietype	Inbouw onder werkblad
Ventilatie	Luchtinlaat via plint (200 cm² min.), uitlaat boven het meubel
Deur openingsrichting	Omkeerbaar (links of rechts)
Deurtje lage temperatuurvak	Met omkeerbare klink en draaipunt
Deurafdichting	Magnetisch, verstelbaar door verhitting
Thermostaat	Knop met STOP-stand (0)
Binnenverlichting	Binnenlamp (type niet gespecificeerd)
Meegeleverde onderdelen	Glijders, geleiders, afdekkappen, schuifpootjes, schroeven
Reiniging	Reinigen met een zachte doek en zeepwater
Repareerbaarheid	Onderdelen beschikbaar: afdichtingen, scharnieren, glijders

Veelgestelde vragen - FI4091 GORENJE

Hoe verander ik de deur openingsrichting?

Draai de afdekking van het bovenste scharnier los, verwijder de deur, verplaats de bovenste plaat, keer het onderste draaipunt om en verwissel de hoekstukken. Plaats de deur en het scharnier terug. Raadpleeg de handleiding voor details.

Wat zijn de minimale inbouwafmetingen?

Voorzie een plint met een opening van 200 cm² voor de luchtinlaat en een ruimte van 4 mm tussen de zijkant van het meubel en het apparaat aan de kant tegenover het scharnier.

Kan ik het deurtje van het vriesvak omkeren?

Ja, draai de klink en het draaipunt los, verwijder het deurtje, draai het 180°, plaats het aan de andere kant terug en draai de onderdelen vast in de gemarkeerde gaten.

Hoe bevestig ik de meubeldeur aan het apparaat?

Gebruik de meegeleverde schuifpootjes om de deuren te verbinden, steek de glijders in de geleiders en zet vast met schroeven A 4x12. Controleer de afdichting van de deurafdichting.

Wat te doen als de deurafdichting niet goed sluit?

Controleer of de afdichting niet gekreukt is. Als hij verkeerd zit, kunt u hem licht verwarmen met een föhn om hem uit te zetten en de afdichting te verbeteren.

Is het mogelijk het apparaat te installeren zonder het aan te sluiten?

Ja, tijdens het inbouwen mag het apparaat niet worden aangesloten. De thermostaat moet op STOP (0) staan of de schakelaar op uit.

Hoe reinig ik de binnenkant van de koelkast?

Gebruik een zachte doek gedrenkt in lauw zeepwater. Vermijd schurende producten. Spoel en droog grondig.

Wat te doen bij stroomuitval?

Houd de deuren gesloten. Het voedsel blijft enkele uren koud. Vermijd onnodig openen. Vries ontdooide producten niet opnieuw in.

Waar vind ik reserveonderdelen voor dit model?

Neem contact op met de klantenservice van Gorenje of een erkende dealer. Beschikbare onderdelen zijn afdichtingen, scharnieren, glijders en afdekkappen.

Hoe stel ik de temperatuur in?

Draai de thermostaatknop naar een positie tussen 1 en 7 (of vergelijkbaar). De STOP-stand (0) schakelt het apparaat uit. De tussenstanden komen overeen met temperaturen van ongeveer 0 tot 8°C.

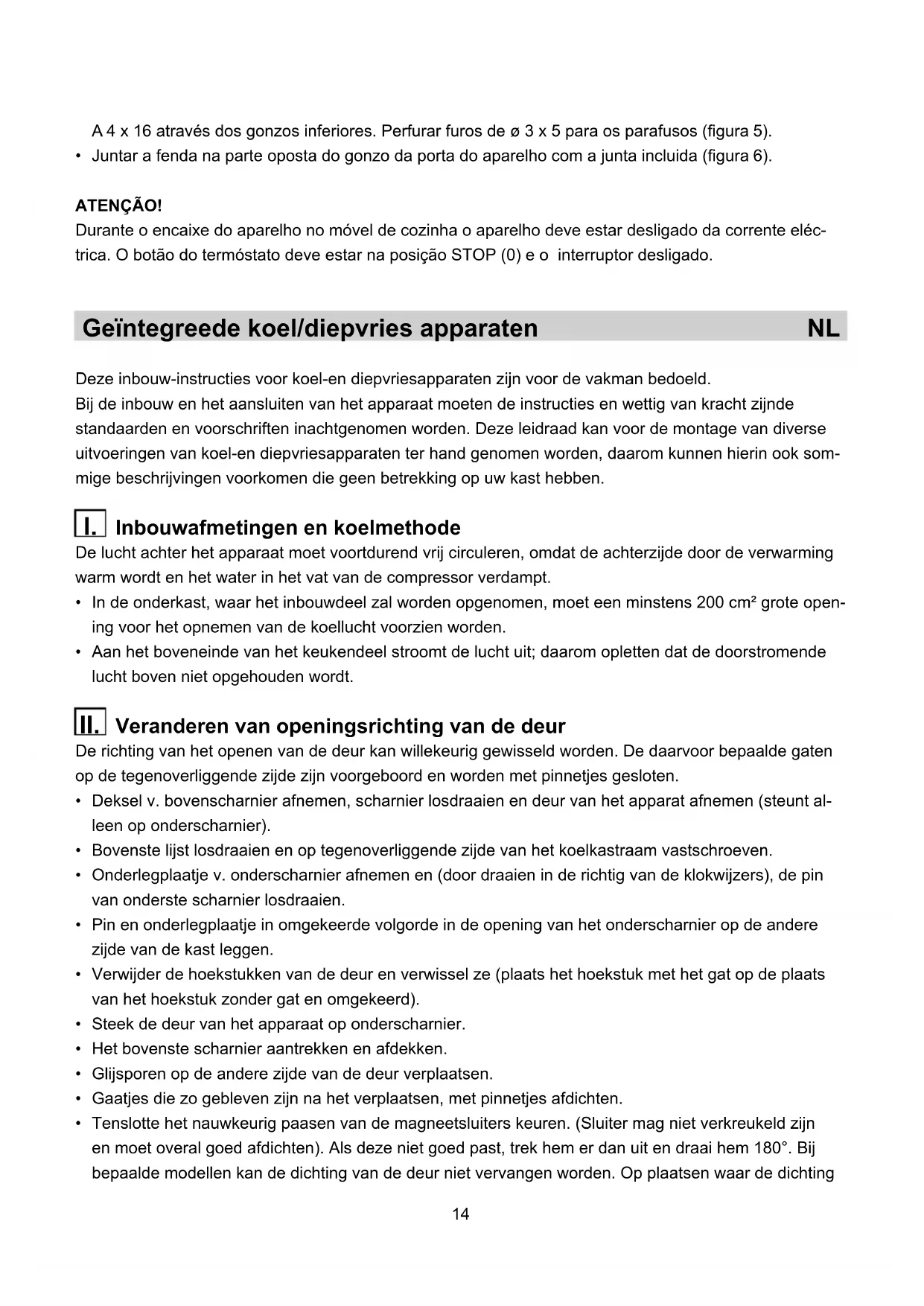

GEBRUIKSAANWIJZING FI4091 GORENJE

Deze inbouw-instructies voor koel- en diepvriesapparaten zijn voor de vakman bedoeld.

Bij de inbouw en het aansluiten van het apparaat moeten de instructies en wettelijk van kracht zijnde standaarden en voorschriften in acht genomen worden. Deze leidraad kan voor de montage van diverse uitvoeringen van koel- en diepvriesapparaten ter hand genomen worden, waarom hierin ook sommige beschrijvingen voorkomen die geen betrekking op uw kast hebben.

I. Inbouwafmetingen en koelmethode

De lucht achter het apparaat moet voortdurend vrij circuleren, omdat de achterzijde door de verwarming warm wordt en het water in het vat van de compressor verdampt.

• In de onderkast, waar het inbouwdeel zal worden opgenomen, moet minstens een opening van 200 cm² voor het opnemen van de koellucht voorzien worden.
• Aan het boveneinde van het keukendeel stroomt de lucht uit; let erop dat de doorstromende lucht boven niet opgehouden wordt.

II. Veranderen van openingsrichting van de deur

De richting van het openen van de deur kan willekeurig gewisseld worden. De daarvoor bepaalde gaten op de tegenoverliggende zijde zijn voorgeboord en worden met pinnetjes gesloten.

• Deksel van bovenscharnier afnemen, scharnier losdraaien en deur van het apparaat afnemen (steunt alleen op onderscharnier).
• Bovenste lijst losdraaien en op tegenoverliggende zijde van het koelkastraam vastschroeven.
• Onderlegplaatje van onderscharnier afnemen en (door draaien in de richting van de klokwijzers) de pin van onderste scharnier losdraaien.
• Pin en onderlegplaatje in omgekeerde volgorde in de opening van het onderscharnier op de andere zijde van de kast leggen.
• Verwijder de hoekstukken van de deur en verwissel ze (plaats het hoekstuk met het gat op de plaats van het hoekstuk zonder gat en omgekeerd).
• Steek de deur van het apparaat op onderscharnier.
• Het bovenste scharnier aantrekken en afdekken. Glijsporen op de andere zijde van de deur verplaatsen.
• Gaatjes die na het verplaatsen zijn overgebleven, met pinnetjes afdichten.
• Tenslotte het nauwkeurig passen van de magneetsluiters controleren. (De sluiter mag niet verkromd zijn en moet overal goed afdichten). Als deze niet goed past, trek hem er dan uit en draai hem 180°. Bij bepaalde modellen kan de dichting van de deur niet vervangen worden. Op plaatsen waar de dichting

niet aan de kast van het apparaat aansluit, deze van een passende afstand verwarmen (bijv. met een haardroger) en een beetje rekken totdat de juiste hoogte van de dichting is bereikt.

Verandering van de openingsrichting van de vriesruimte

• Springpen losdraaien en scharnier van vrieskamer en deurtje afnemen.
• Gaatjes dan met bijgevoegde pinnetjes afdichten.
• Verplaats de veiligheidsveer op de onderkant van de deur. (hebben slechts enkele modellen)
• Deurtje 180° draaien. Op andere zijde van de vrieskamer plaatsen en scharnier met springpen op de (APE 1500) aanbrengen (bevestigingsgaten zijn reeds aangeduid).

1 Deksel van bovenste scharnier 2 Bovenste scharnier 3 Bovenste lijst 4 Glijvoering 5 Onderlegplaatje van ander scharnier 6 Pin van onderste scharnier

7 Onderscharnier 8 Hoekstuk zonder gat 9 Hoekstuk met gat 10 Deurtje van vriesruimte 11 Scharnier van deurtje 12 Springpen van deurtje

Inbouw van het apparaat

• Het apparaat ca. 38 mm diep in het keukenelement schuiven, waarbij de afstand tussen het apparaat en het oppervlak van het betreffende keukenelement op de tegenoverliggende zijde van het scharnier van de deur over de gehele hoogte 4 mm moet bedragen (zie tekening 1).
• Doe beide deuren van het apparaat volledig open en verbind deze met de bovenste en onderste deur van het element (in de volgende volgorde):
• Bevestig de richels van de geleiders (bijgeleverd in het zakje met de schroeven ST 4,2 x 9,5) aan de rand van het apparaat. Plaats de bijgeleverde dopjes in de niet afgedekte gaten.
• Deur van het apparaat met de deur van het keukendeel samendrukken (tekening 2).
• Glijders in banen zetten en deze met schroeven A 4 x 12 15 mm van de deurrand van het keukendeel bevestigen (tekening 3). Glijbanen verwijderen en de deur van het apparaat van de deur van het keukenelement scheiden.
• Glijders verder nog met andere schroeven bevestigen en opletten dat de glijders niet verschoven worden (tekening 4).
• Glijbanen op de oorspronkelijke plaats bevestigen. Maak de deur toe en zie dat ze goed toegaat en afsluit (geen verkreukelen van het dichtband).

AANMERKING:

Apparaten met een hoogte van 575 mm bezitten slechts een glijder en glijbaan.

• Ten slotte het apparaat in het keukendeel schuiven en bevestigen door drie bouten door de bovenlijst, twee schroeven A 4 x 12 in de bodem en door de onderste scharnieren aan te brengen A 4 x 16. Voor de schroeven moeten gaten van Ø 3 mm x 5 (tekening 5) geboord worden.
• De spleet in de andere zijde van het deurscharnier moet met het bijgevoegde band afgedicht worden (tekening 6).

WAARSCHUWING!

Tijdens het opstellen van het apparaat in een keukenelement, het apparaat nooit op het elektrisch stroomnet aansluiten, de thermostaatknop in positie STOP (0), of de "POWER" schakelaar in Aan/Uit (ON/OFF) draaien.
