FI4091 - хладилник GORENJE - Безплатно ръководство за потребителя

Тип продукт	Вграден хладилник-фризер
Марка	Горене
Модел	FI4091
Височина (мм)	575 (за някои модели)
Електрозахранване	230 V / 50 Hz
Климатичен клас	N (умерена) до ST (субтропична)
Капацитет на хладилника (L)	Около 180 L
Капацитет на фризера (L)	Около 40 L
Тип инсталация	Вграждане под работен плот
Вентилация	Вход за въздух през цокъла (мин. 200 cm²), изход над шкафа
Посока на отваряне на вратата	Обръщаема (ляво или дясно)
Вратичка на нискотемпературното отделение	С обратими резе и шарнир
Уплътнение на вратата	Магнитно, регулира се чрез нагряване
Термостат	Ръчка с позиция STOP (0)
Вътрешно осветление	Вътрешна лампа (неуточнен тип)
Доставени части	Плъзгачи, водачи, капачки за отвори, плъзгащи се крачета, винтове
Почистване	Почиствайте с мека кърпа и сапунена вода
Ремонтопригодност	Налични резервни части: уплътнения, панти, плъзгачи

Често задавани въпроси - FI4091 GORENJE

Как да сменя посоката на отваряне на вратата?

Отвийте капака на горната панта, свалете вратата, преместете горната планка, обърнете долния шарнир и разменете ъгловите части. Поставете обратно вратата и пантата. Вижте ръководството за подробности.

Какви са минималните размери за вграждане?

Трябва да се предвиди цокъл с отвор от 200 cm² за входа на въздух и разстояние от 4 мм между страничната стена на шкафа и уреда от страната, противоположна на пантата.

Мога ли да обърна вратичката на фризерното отделение?

Да, отвийте резето и шарнира, извадете вратичката, завъртете я на 180°, поставете я от другата страна и завийте обратно елементите в маркираните отвори.

Как да закрепя вратата на шкафа към уреда?

Използвайте предоставените плъзгащи крачета, за да съедините вратите, вкарайте плъзгачите в водачите, след което закрепете с винтове A 4x12. Проверете уплътнението.

Какво да направя, ако уплътнението на вратата не затваря правилно?

Проверете дали уплътнението не е нагънато. Ако е неправилно позиционирано, можете леко да го загреете със сешоар, за да се разшири и подобри уплътнението.

Възможно ли е да инсталирам уреда без да го включа?

Да, при вграждане уредът не трябва да бъде включен. Термостатът трябва да е на STOP (0) или превключвателят на изключено.

Как да почистя вътрешността на хладилника?

Използвайте мека кърпа, напоена с топла сапунена вода. Избягвайте абразивни продукти. Изплакнете и подсушете внимателно.

Какво да правя при прекъсване на тока?

Дръжте вратите затворени. Храните остават студени няколко часа. Избягвайте ненужно отваряне. Не замразявайте отново размразените продукти.

Къде мога да намеря резервни части за този модел?

Свържете се с отдела за следпродажбено обслужване на Горене или с упълномощен търговец. Наличните части включват уплътнения, панти, плъзгачи и капачки за отвори.

Как да настроя температурата?

Завъртете ръчката на термостата на позиция между 1 и 7 (или подобна). Позиция STOP (0) изключва уреда. Междинните настройки съответстват на температури от около 0 до 8°C.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ FI4091 GORENJE

Инструкции за монтаж

RO

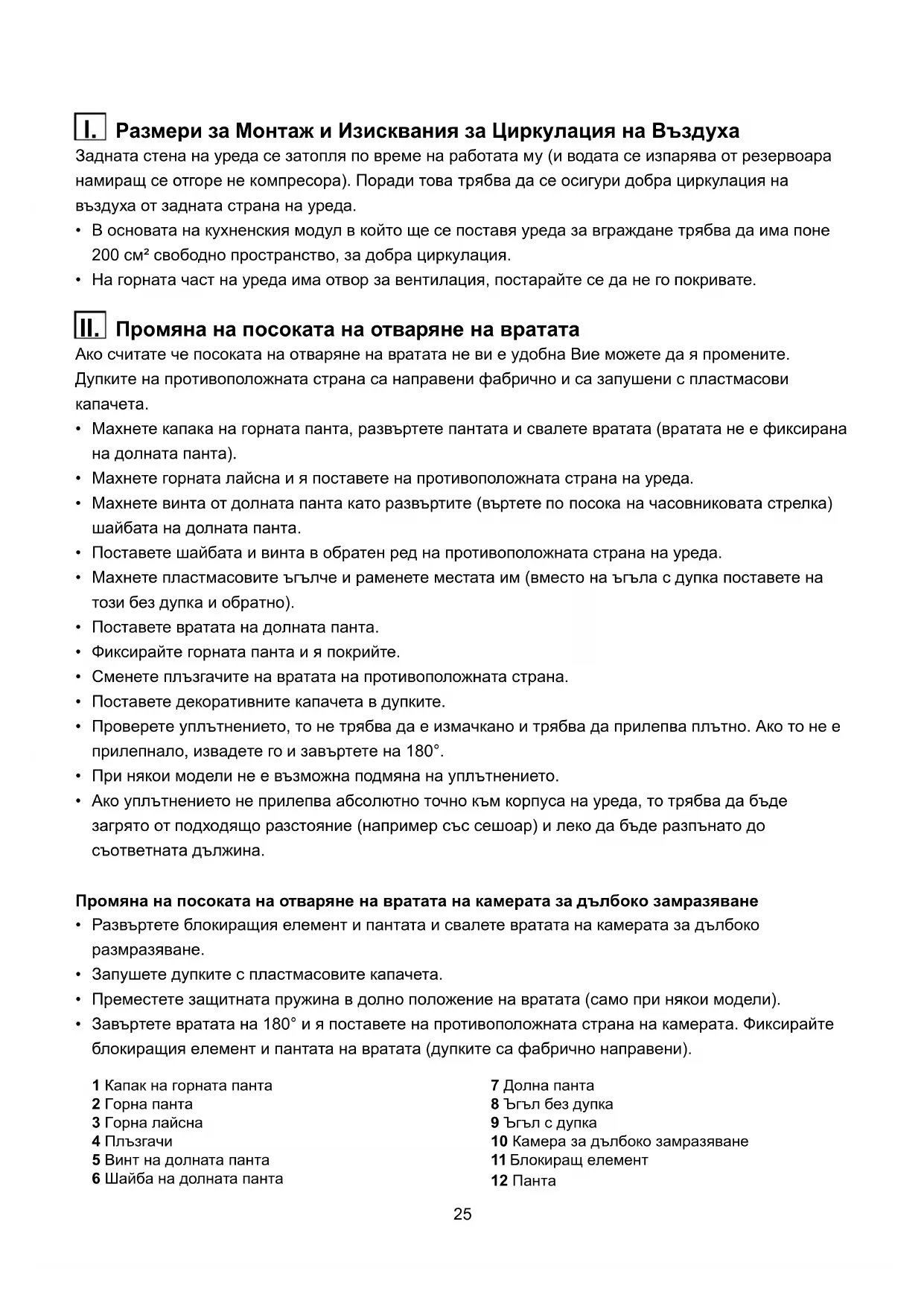

Промяна на посоката на отваряне на вратата

Ако смятате, че посоката на отваряне на вратата не ви е удобна, можете да я промените. Дръжките на противоположната страна са закрепени с пластмасови капачета.

• Маxнете капака на горната панта, развъртете винта и свалете вратата (вратата не е фиксирана на долната панта).
• Маxнете горната панта и я поставете на противоположната страна на уреда.
• Маxнете винта от долната панта, като развъртите (въртете по посока на часовниковата стрелка) щайбата на долната панта.
• Поставете щайбата и винта в обратен ред на противоположната страна на уреда.
• Маxнете пластмасовите капачета и разменете местата им (вместо на винта с дупка поставете на този без дупка и обратно).
• Поставете вратата на долната панта. Фиксирайте горната панта и я покрийте.
• Сменете дръжките на вратата на противоположната страна.
• Поставете декоративните капачета в дупките.
• Проверете уплътнението, то не трябва да е измачкано и трябва да приляга плътно. Ако то не е прилепнало, извадете го и го завъртете на 180 градуса.
• При някои модели не е възможна промяна на уплътнението.
• Ако уплътнението не прилепва абсолютно точно към корпуса на уреда, то трябва да бъде загрято от подходящо разстояние (например със сешоар) и леко да бъде разпънато до съответната дължина.

Помощна на посоката на отваряне на вратата на камерата за дълбоко замразяване

Развъртете блокиращия елемент на пантата и свалете вратата на камерата за дълбоко замразяване. Завъртете фугите на слайдовете. - Прикрепете защитната пружина в долно положение на вратата (само при някои модели). Завъртете вратата на 180° и я поставете на противоположната страна на камерата. Извадете блокиращия елемент и пантата на вратата (фугите са разположени от двете страни).

1. Капак на горната панта 2. Горна панта 3. Торна гайка 4. Плъзгач 5. Винт на долната панта 6. Шайба на долната панта

7. Долна панта 8. Въглен с дупка 9. Винт с дупка 10. Камера за дълбоко замразяване 11. Блокиращ елемент 12. Панта

III. Монтаж на уреда

• Поставете уреда в кухненския модул на 38 мм, като осигурите поне по 4 мм свободно разстояние до стените на кухненската мебел (фиг. 1).
• Отворете широко вратата и я поставете заедно с вратата на модула. Проверете по средата:
• Фиксирайте страничните водачи (направете с винтове в уреда с винтове ST 4,2 x 9,5) към края на вратата. Поставете на фугите тапите, за да ги затворите. Сложете една към друга вратата на кухненския модул и уреда (фиг. 2).
• Поставете плъзгачите в плъзгачите и ги прикрепете към модула на разстояние около 15 мм от ръба, като използвате винтове A 4 x 12 (фиг. 3).
• Извадете плъзгачите и разделете вратата на уреда от тази на кухненския. - Фиксирайте плъзгачите, като внимавате да не ги изместите при завинтването (фиг. 4).
• Поставете плъзгача в първоначалното му положение.
• Затворете вратата и проверете уплътнението (не трябва да се набира). Вратата трябва да се отваря и затваря плавно.

ЗАБЕЛЕЖКА:

Уредите с височина до 575 мм имат само една панта.

• Поставете уреда в кухненския модул. В горната част го фиксирайте с винтовете A 4 x 12, а в долната с A 4 x 16. Направете дупки с 3x5 (фиг. 5).
• Затворете пространството с уплътненията (фиг. 6).

ВНИМАНИЕ

Преди монтаж на уреда в кухненски модул, изключете от електрическата мрежа и поставете ключа на термостата в положение STOP (0) или изключете колето за включване/изключване.

Хладилник с фризер

RO
