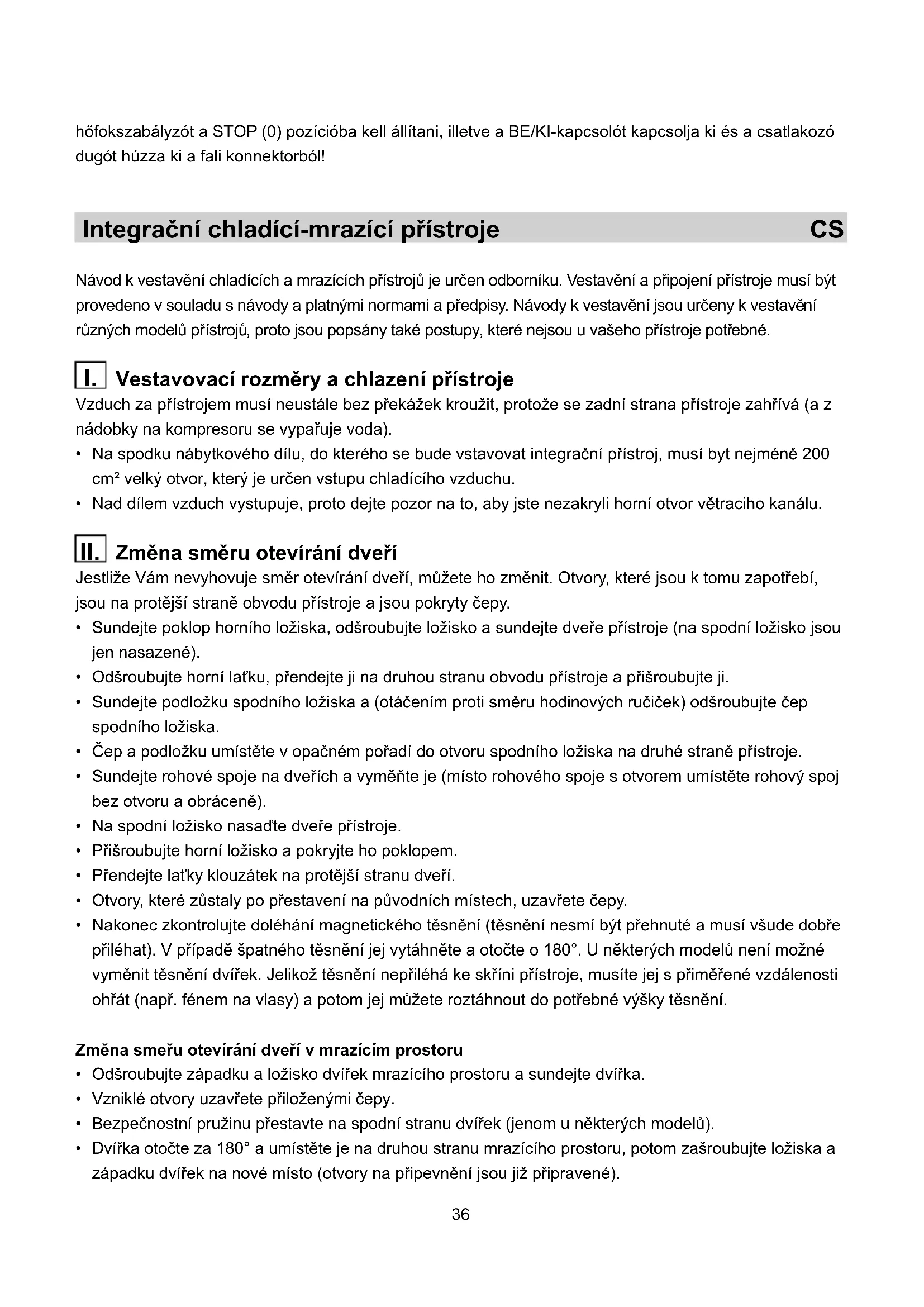

III.36 hőfokszabályzót a STOP (0) pozícióba kell állítani, illetve a BE/KI-kapcsolót kapcsolja ki és a csatlakozó dugót húzza ki a fali konnektorból! Návod k vestavění chladících a mrazících přístrojů je určen odborníku. Vestavění a připojení přístroje musí být provedeno v souladu s návody a platnými normami a předpisy. Návody k vestavění jsou určeny k vestavění různých modelů přístrojů, proto jsou popsány také postupy, které nejsou u vašeho přístroje potřebné. Vestavovací rozměry a chlazení přístroje Vzduch za přístrojem musí neustále bez překážek kroužit, protože se zadní strana přístroje zahřívá (a z nádobky na kompresoru se vypařuje voda). Na spodku nábytkového dílu, do kterého se bude vstavovat integrační přístroj, musí byt nejméně 200 cm² velký otvor, který je určen vstupu chladícího vzduchu. Nad dílem vzduch vystupuje, proto dejte pozor na to, aby jste nezakryli horní otvor větraciho kanálu. Změna směru otevírání dveří Jestliže Vám nevyhovuje směr otevírání dveří, můžete ho změnit. Otvory, které jsou k tomu zapotřebí, jsou na protější straně obvodu přístroje a jsou pokryty čepy. Sundejte poklop horního ložiska, odšroubujte ložisko a sundejte dveře přístroje (na spodní ložisko jsou jen nasazené). Odšroubujte horní laťku, přendejte ji na druhou stranu obvodu přístroje a přišroubujte ji. Sundejte podložku spodního ložiska a (otáčením proti směru hodinových ručiček) odšroubujte čep spodního ložiska. Čep a podložku umístěte v opačném pořadí do otvoru spodního ložiska na druhé straně přístroje. Sundejte rohové spoje na dveřích a vyměňte je (místo rohového spoje s otvorem umístěte rohový spoj bez otvoru a obráceně). Na spodní ložisko nasaďte dveře přístroje. Přišroubujte horní ložisko a pokryjte ho poklopem. Přendejte laťky klouzátek na protější stranu dveří. Otvory, které zůstaly po přestavení na původních místech, uzavřete čepy. Nakonec zkontrolujte doléhání magnetického těsnění (těsnění nesmí být přehnuté a musí všude dobře přiléhat). V případě špatného těsnění jej vytáhněte a otočte o 180°. U některých modelů není možné vyměnit těsnění dvířek. Jelikož těsnění nepřiléhá ke skříni přístroje, musíte jej s přiměřené vzdálenosti ohřát (např. fénem na vlasy) a potom jej můžete roztáhnout do potřebné výšky těsnění. Změna smeřu otevírání dveří v mrazícím prostoru Odšroubujte západku a ložisko dvířek mrazícího prostoru a sundejte dvířka. Vzniklé otvory uzavřete přiloženými čepy. Bezpečnostní pružinu přestavte na spodní stranu dvířek (jenom u některých modelů). Dvířka otočte za 180° a umístěte je na druhou stranu mrazícího prostoru, potom zašroubujte ložiska a západku dvířek na nové místo (otvory na připevnění jsou již připravené).

II. Integrační chladící-mrazící přístroje CS37 1 Poklop horního ložiska 2 Horní ložisko 3 Horní laťka 4 Laťka klouzátek 5 Podložka 6 Čep spodního ložiska 7 Spodní ložisko 8 Rohový spoj bez otvoru 9 Rohový spoj s otvorem 10 Dvířka mrazícího prostoru 11 Záklopka dvířek 12 Ložisko dvířek Vestavění Přístroj zasuňte asi 38 mm do nábytkového dílu, při tom musí být vzdálenost mezi přístrojem a stranou dílu na protější straně ložiska dveří po celé výšce 4 mm (obrázek 1). Otevrěte široce dveře přístroje a spojte je s dveřmi nábytkového dílu následujícím způsobem: Drážky skluzu (přiložené jsou v sáčku spolu se šrouby ST 4,2 x 9,5) připevněte k okraji dvířek přístroje. Do otevřených otvorů vsaďte přiložené čepy. Dveře přístroje přitiskněte společně s dveřmi nábytkového dílu (obrázek 2). Klouzátka vsuňte do laťek klouzátek a připevněte je šrouby A 4 x 12 15 mm od okraje dveří nábytkového dílu (obrázek 3). Laťky klouzátek odstraňte a oddělte dveře přístroje od dveří nábytkového dílu. Klouzátka připevněte ještě dalšími šrouby a dávejte při tom pozor, aby se klouzátka neposunula (obrázek 4). Laťky klouzátek připevněte nazpět na původní místo. Zavřete dveře a zkontrolujte kvalitu zavírání a těsnění (těsnění dveří nesmí být nikde přehnuté). Upozornění: Přístroje výšky 575 mm mají jen jedno klouzátko a laťku klouzátka. Nakonec připevněte přístroj do nábytkového dílu. Nahoře ho zašroubujte třemi šrouby A 4 x 12 přes horní laťku, na spodní straně dvěmi šrouby A 4 x 16 přes spodní ložiska. Pro šrouby vyvrtejte otvory ø 3 x 5 (obrázek 5). Štěrbinu na protější straně ložiska dveří přístroje zatěsníte přiloženým těsněním (obrázek 6). UPOZORNĚNÍ! V době umísťování přístroje do nábytkového dílu nesmí být přístroj připojen na síť elektrického proudu, knofl ík termostatu musí být v nastavení STOP (0) (nebo spínač zapnutí/vypnutí vypnut). Návod pre zabudovanie chladiacich a mraziacich spotrebičov je určený odborníkom. Zabudovanie a pripojenie spotrebiča musí byť prevedené v súlade s návodmi a platnými normami a predpismi. Návody pre zabudovanie sú určené pre zabudovanie rôznych modelov spotrebičov, preto sú popísané tiež postupy, ktoré nie sú pre Váš spotrebič potrebné. Zabudovacie rozmery a chladenie spotrebiča Vzduch za spotrebičom musí neustále bez prekážok prúdiť, pretože sa zadná strana spotrebiča zahrieva (z nádobky na kompresore sa vyparuje voda). Na spodku nábytkového dielu, do ktorého sa bude zabudovávať integračný spotrebič, musí byť na- jmenej 200 cm2 veľký otvor, ktorý je určený pre vstup chladiaceho vzduchu.
