Producttype	Inbouwkoelkast-vriezer
Merk	Gorenje
Model	FI4061
Hoogte (mm)	1770 (schatting)
Breedte (mm)	540 (schatting)
Diepte (mm)	545 (schatting)
Gewicht (kg)	55 (schatting)
Elektrische voeding	220-240 V, 50 Hz
Energieklasse	Niet gespecificeerd (schatting A+)
Totaal netto volume (L)	250 (schatting)
Koelkastvolume (L)	200 (schatting)
Vriezervolume (L)	50 (schatting)
Aantal deuren	2 (koelkast + vriezer)
Deur openingsrichting	Omkeerbaar (roestvrij)
Ventilatie	Luchtopening onder (200 cm² min), uitlaat boven
Hoofdfuncties	Koeling, vriezen, binnenverlichting
Ontdooiingstype	Handmatig (vriezer), automatisch (koelkast)
Meegeleverde accessoires	Schuifpoten, rails, schroeven, afdekkingen, afdichtingen
Onderhoud en reiniging	Reinigen met lauw water en milde zeep
Veiligheid	Uitschakelen voor installatie; thermostaat op 0 tijdens inbouw
Repareerbaarheid	Reserveonderdelen beschikbaar (afdichtingen, scharnieren, enz.)

Veelgestelde vragen - FI4061 GORENJE

Hoe verander ik de openingsrichting van de deuren van de Gorenje FI4061 koelkast?

Om de deur om te keren, verwijder het deksel van het bovenste scharnier, schroef het scharnier los en verwijder de deur. Verplaats de bovenste plaat, de onderste draaipunt en de hoekstukken naar de andere kant. Monteer de deur vervolgens in omgekeerde richting. Vergeet niet de glijders van de rails te verplaatsen en de dichtheid van de afdichtingen te controleren.

Wat zijn de benodigde inbouwafmetingen voor de FI4061?

Het apparaat vereist een nis van ongeveer 540 mm breed, 545 mm diep en 1770 mm hoog. Zorg voor een ventilatieopening van minstens 200 cm² in de plint van de kast voor de luchtinlaat.

Hoe bevestig ik de meubeldeur aan de inbouwkoelkast?

Gebruik de meegeleverde schuifpoten om de apparaatdeur met de meubeldeur te verbinden. Plaats de rails in de geleiders, draai de schroeven op 15 mm van de rand, verwijder dan de geleiders om de deuren te scheiden. Bevestig de rails met extra schroeven.

Waarom koelt mijn Gorenje FI4061 koelkast niet voldoende?

Controleer of de thermostaat niet op STOP (0) staat. Zorg ervoor dat de achterventilatie niet geblokkeerd is en dat de deur goed sluit. Een defecte afdichting kan ook koudeverlies veroorzaken.

Hoe ontdooi ik het vriesvak van de FI4061?

Het ontdooien is handmatig. Schakel het apparaat uit, verwijder de etenswaren, laat de vriezerdeur open en plaats doeken om water te absorberen. Gebruik nooit scherpe voorwerpen om ijs weg te schrapen.

Kan ik de koelkast zelf inbouwen of is een elektricien nodig?

De installatie kan door een ervaren doe-het-zelver worden uitgevoerd, maar de elektrische aansluiting moet voldoen aan de geldende normen. Het wordt aanbevolen een professional in te schakelen als u niet bekend bent met elektrische aansluitingen.

Wat is het elektriciteitsverbruik van de Gorenje FI4061?

Het exacte verbruik wordt niet vermeld in de handleiding, maar geschat wordt een energieklasse A+ met een jaarlijks verbruik van ongeveer 250 kWh, volgens vergelijkbare modellen.

Hoe stel ik de temperatuur van de koelkast en vriezer in?

Gebruik de thermostaatknop (meestal in de koelkast). De standen 1 tot 7 komen overeen met steeds koudere temperaturen. Voor de vriezer wordt de temperatuur indirect ingesteld via de hoofthermostaat.

Wat te doen als de vriezerdeur niet goed sluit?

Controleer de uitlijning van de scharnieren. Als de magnetische afdichting vervormd is, kunt u deze licht verwarmen met een haardroger om te ontspannen, of indien mogelijk 180° draaien. Anders de afdichting vervangen.

Waar bevindt zich het luchtfilter of de groentelade?

De FI4061 is niet uitgerust met een luchtfilter. De groentelade bevindt zich onderin het koelkastcompartiment. Voor onderhoud regelmatig reinigen met zeepwater.

GEBRUIKSAANWIJZING FI4061 GORENJE

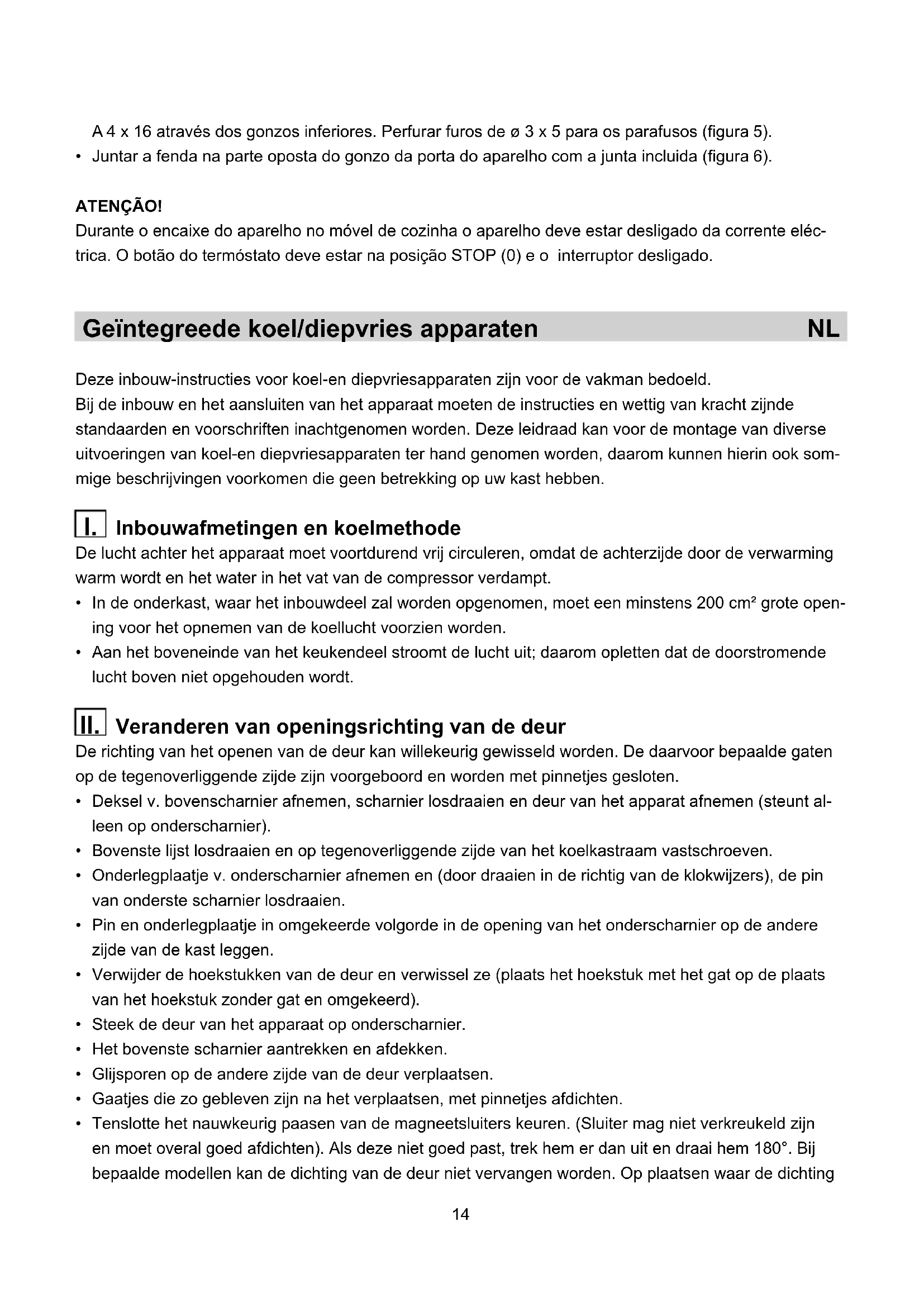

Deze inbouw-instructies voor koel- en diepvriesapparaten zijn voor de vakman bedoeld.

Bij de inbouw en het aansluiten van het apparaat moeten de instructies en wettelijk van kracht zijnde standaarden en voorschriften in acht genomen worden. Deze leidraad kan voor de montage van diverse uitvoeringen van koel- en diepvriesapparaten ter hand genomen worden, waarom hierin ook sommige beschrijvingen voorkomen die geen betrekking op uw kast hebben.

I. Inbouwafmetingen en koelmethode

De lucht achter het apparaat moet voortdurend vrij circuleren, omdat de achterzijde door de verwarming warm wordt en het water in het vat van de compressor verdampt.

• In de onderkast, waar het inbouwdeel zal worden opgenomen, moet een minstens 200 cm² grote opening voor het opnemen van de koellucht voorzien worden.
• Aan het boveneinde van het keukendeel stroomt de lucht uit; let erop dat de doorstromende lucht boven niet opgehouden wordt.

II. Veranderen van openingsrichting van de deur

De richting van het openen van de deur kan willekeurig gewisseld worden. De daarvoor bepaalde gaten op de tegenoverliggende zijde zijn voorgeboord en worden met pinnetjes gesloten.

• Deksel van bovenscharnier afnemen, scharnier losdraaien en deur van het apparaat afnemen (steunt alleen op onderscharnier).
• Bovenste lijst losdraaien en op tegenoverliggende zijde van het koelkastraam vastschroeven.
• Onderlegplaatje van onderscharnier afnemen en (door draaien in de richting van de klokwijzers) de pin van onderste scharnier losdraaien.
• Pin en onderlegplaatje in omgekeerde volgorde in de opening van het onderscharnier op de andere zijde van de kast leggen.
• Verwijder de hoekstukken van de deur en verwissel ze (plaats het hoekstuk met het gat op de plaats van het hoekstuk zonder gat en omgekeerd).
• Steek de deur van het apparaat op onderscharnier.
• Het bovenste scharnier aantrekken en afdekken. Glijsporen op de andere zijde van de deur verplaatsen.
• Gaatjes die na het verplaatsen zijn overgebleven, met pinnetjes afdichten.
• Tenslotte het nauwkeurig passen van de magneetsluiters controleren. (De sluiter mag niet verkromd zijn en moet overal goed afdichten). Als deze niet goed past, trek hem er dan uit en draai hem 180°. Bij bepaalde modellen kan de dichting van de deur niet vervangen worden. Op plaatsen waar de dichting

niet aan de kast van het apparaat aansluit, deze van een passende afstand verwarmen (bijv. met een haardroger) en een beetje rekken totdat de juiste hoogte van de dichting is bereikt.

Verandering van de openingsrichting van de vriesruimte

• Springpen losdraaien en scharnier van vrieskamer en deurtje afnemen.
• Gaatjes dan met bijgevoegde pinnetjes afdichten.
• Verplaats de veiligheidsveer op de onderkant van de deur. (hebben slechts enkele modellen)
• Deurtje 180° draaien. Op andere zijde van de vrieskamer plaatsen en scharnier met springpen op de (APE 1500) aanbrengen (bevestigingsgaten zijn reeds aangeduid).

1 Deksel van bovenste scharnier 2 Bovenste scharnier 3 Bovenste lijst 4 Glijvoering 5 Onderlegplaatje van onderscharnier 6 Pin van onderste scharnier

7 Onderscharnier 8 Hoekstuk zonder gat 9 Hoekstuk met gat 10 Deurtje van vriesruimte 11 Scharnier van deurtje 12 Springpen van deurtje

Inbouw van het apparaat

• Het apparaat ca. 38 mm diep in het keukenelement schuiven, waarbij de afstand tussen het apparaat en het oppervlak van het betreffende keukenelement op de tegenoverliggende zijde van het scharnier van de deur over de gehele hoogte 4 mm moet bedragen (zie tekening 1).
• Doe beide deuren van het apparaat volledig open en verbind deze met de bovenste en onderste deur van het element (in de volgende volgorde):
• Bevestig de richels van de geleiders (bijgeleverd in het zakje met de schroeven ST 4,2 x 9,5) aan de rand van het apparaat. Plaats de bijgeleverde dopjes in de niet afgedekte gaten.
• Deur van het apparaat met de deur van het keukendeel samendrukken (tekening 2).
• Glijders in banen zetten en deze met schroeven A 4 x 12 15 mm van deurrand van het keukendeel bevestigen (tekening 3). Glijbanen verwijderen en deur van het apparaat van deur keukenelement scheiden.
• Glijders verder nog met andere schroeven bevestigen en opletten dat de glijders waar bij nicht verschoven worden (tekening 4).
• Glijbanen op de oorspronkelijke plaats bevestigen. Maak de deur toe en zie dat ze goed toegaat en afsluit (geen verkreukelen van het dichtband).

AANMERKING:

Apparaten met een hoogte van 575 mm bezitten slechts een glijder en glijbaan.

• Ten slotte het apparaat in het keukendeel schuiven en bevestigen door drie bouten door de bovenlijst, twee schroeven A 4 x 12 in de bodem en door de onderste scharnieren aan te brengen A 4 x 16. Voor de schroeven moeten gaten van 3 mm x 5 (tekening 5) geboord worden.
• De spleet in de andere zijde van het deurscharnier moet met het bijgevoegd band afgedicht worden (tekening 6).

WAARSCHUWING!

Tijdens het opstellen van het apparaat in een keukenelement, het apparaat nooit op elektrisch stroomnet aansluiten, de thermostaatknop in positie STOP (0), of de "POWER" schakelaar in Aan/Uit (ON/OFF) draaien.
