Produkttyp	Integrierbarer Kühl-Gefrierschrank
Marke	Gorenje
Modell	FI4061
Höhe (mm)	1770 (Schätzung)
Breite (mm)	540 (Schätzung)
Tiefe (mm)	545 (Schätzung)
Gewicht (kg)	55 (Schätzung)
Stromversorgung	220-240 V, 50 Hz
Energieeffizienzklasse	Nicht angegeben (Schätzung A+)
Gesamtnutzvolumen (L)	250 (Schätzung)
Kühlvolumen (L)	200 (Schätzung)
Gefriervolumen (L)	50 (Schätzung)
Anzahl der Türen	2 (Kühlschrank + Gefrierschrank)
Türanschlag	Wechselbar (Edelstahl)
Belüftung	Lufteintritt unten (mind. 200 cm²), Austritt oben
Hauptfunktionen	Kühlen, Gefrieren, Innenbeleuchtung
Abtauart	Manuell (Gefrierschrank), automatisch (Kühlschrank)
Mitgeliefertes Zubehör	Gleitfüße, Führungsschienen, Schrauben, Abdeckungen, Dichtungen
Wartung und Reinigung	Mit warmem Wasser und milder Seife reinigen
Sicherheit	Vor der Installation vom Stromnetz trennen; Thermostat während des Einbaus auf 0 stellen
Reparierbarkeit	Ersatzteile verfügbar (Dichtungen, Scharniere usw.)

Häufig gestellte Fragen - FI4061 GORENJE

Wie ändere ich den Türanschlag des Gorenje FI4061 Kühlschranks?

Um die Tür zu wechseln, entfernen Sie die Abdeckung des oberen Scharniers, schrauben Sie das Scharnier ab und nehmen Sie die Tür ab. Versetzen Sie die obere Platte, den unteren Drehpunkt und die Eckteile auf die andere Seite. Montieren Sie die Tür dann in umgekehrter Richtung wieder. Vergessen Sie nicht, die Führungen der Schienen zu versetzen und die Dichtungen auf Dichtheit zu prüfen.

Welche Einbaumaße sind für den FI4061 erforderlich?

Das Gerät benötigt eine Nische von ca. 540 mm Breite, 545 mm Tiefe und 1770 mm Höhe. Planen Sie eine Belüftungsöffnung von mindestens 200 cm² in der Sockelleiste des Möbels für den Lufteintritt ein.

Wie befestige ich die Möbeltür am integrierbaren Kühlschrank?

Verwenden Sie die mitgelieferten Gleitfüße, um die Gerätetür mit der Möbeltür zu verbinden. Setzen Sie die Führungsschienen in die Führungen ein, ziehen Sie die Schrauben 15 mm vom Rand an, entfernen Sie dann die Führungen, um die Türen zu trennen. Befestigen Sie die Schienen mit zusätzlichen Schrauben.

Warum kühlt mein Gorenje FI4061 Kühlschrank nicht ausreichend?

Überprüfen Sie, ob der Thermostat nicht auf STOP (0) steht. Stellen Sie sicher, dass die hintere Belüftung nicht blockiert ist und die Tür richtig schließt. Eine defekte Dichtung kann ebenfalls einen Kälteverlust verursachen.

Wie tauen Sie das Gefrierfach des FI4061 ab?

Das Abtauen erfolgt manuell. Schalten Sie das Gerät aus, entnehmen Sie die Lebensmittel, lassen Sie die Gefrierschranktür offen und legen Sie Tücher zur Wasseraufnahme aus. Verwenden Sie niemals scharfe Gegenstände, um das Eis zu entfernen.

Kann ich den Kühlschrank selbst einbauen oder ist ein Elektriker erforderlich?

Die Installation kann von einem erfahrenen Heimwerker durchgeführt werden, aber der elektrische Anschluss muss den geltenden Normen entsprechen. Es wird empfohlen, einen Fachmann zu beauftragen, wenn Sie mit elektrischen Anschlüssen nicht vertraut sind.

Wie hoch ist der Stromverbrauch des Gorenje FI4061?

Der genaue Verbrauch ist in der Anleitung nicht angegeben, aber es wird eine Energieeffizienzklasse A+ mit einem Jahresverbrauch von etwa 250 kWh geschätzt, basierend auf ähnlichen Modellen.

Wie stelle ich die Temperatur von Kühlschrank und Gefrierschrank ein?

Verwenden Sie den Thermostatregler (normalerweise im Kühlschrank). Die Positionen 1 bis 7 entsprechen zunehmend kälteren Temperaturen. Die Temperatur des Gefrierschranks wird indirekt über den Hauptthermostat eingestellt.

Was tun, wenn die Gefrierschranktür nicht richtig schließt?

Überprüfen Sie die Ausrichtung der Scharniere. Wenn die Magnetsdichtung verformt ist, können Sie sie leicht mit einem Föhn erwärmen, um sie zu entspannen, oder sie ggf. um 180° drehen. Andernfalls ersetzen Sie die Dichtung.

Wo befindet sich der Luftfilter oder der Gemüsebehälter?

Der FI4061 ist nicht mit einem Luftfilter ausgestattet. Der Gemüsebehälter befindet sich unten im Kühlschrank. Zur Pflege reinigen Sie ihn regelmäßig mit Seifenwasser.

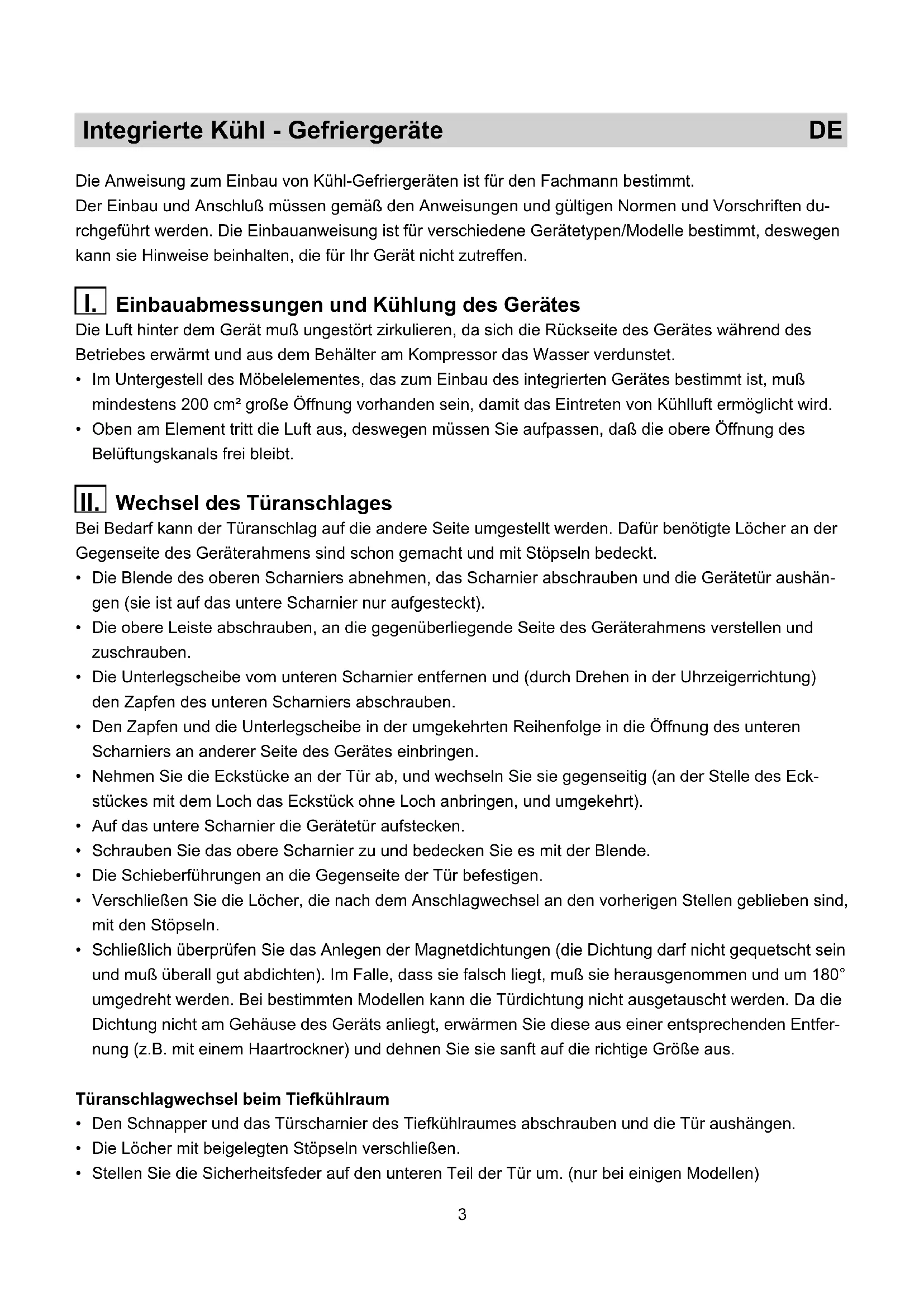

BEDIENUNGSANLEITUNG FI4061 GORENJE

Die Anweisung zum Einbau von Kühl-Gefriergeräten ist für den Fachmann bestimmt.

Der Einbau und Anschluss müssen gemäß den Anweisungen und gültigen Normen und Vorschriften durchgeführt werden. Die Einbauanweisung ist für verschiedene Gerätetypen/Modelle bestimmt, deswegen kann sie Hinweise beinhalten, die für Ihr Gerät nicht zutreffen.

I. Einbauabmessungen und Kühlung des Gerätes

Die Luft hinter dem Gerät muss ungestört zirkulieren, da sich die Rückseite des Gerätes während des Betriebes erwärmt und aus dem Behälter am Kompressor das Wasser verdunstet.

• Im Untergestell des Möbelelementes, das zum Einbau des integrierten Gerätes bestimmt ist, muss mindestens eine 200cm² große Öffnung vorhanden sein, damit das Eintreten von Kühlluft ermöglicht wird.
• Oben am Element tritt die Luft aus, deswegen müssen Sie aufpassen, dass die obere Öffnung des Belüftungskanals frei bleibt.

II. Wechsel des Türanschlages

Bei Bedarf kann der Türanschlag auf die andere Seite umgestellt werden. Dafür benötigte Löcher an der Gegenseite des Geräterahmens sind schon gemacht und mit Stöpseln bedeckt.

Die Blende des oberen Scharniers abnehmen, das Scharnier abschrauben und die Gerätetür aushängen (sie ist auf das untere Scharnier nur aufgesteckt). - Die obere Leiste abschrauben, an die gegenüberliegende Seite des Geräterahmens verstellen und zuschrauben. Die Unterlegscheibe vom unteren Scharnier entfernen und (durch Drehen im Uhrzeigersinn) den Zapfen des unteren Scharniers abschrauben. - Den Zapfen und die Unterlegscheibe in umgekehrter Reihenfolge in die Öffnung des unteren Scharniers an der anderen Seite des Gerätes einbringen. - Nehmen Sie die Eckstücke an der Tür ab und wechseln Sie sie gegenseitig (an der Stelle des Eckstücks mit dem Loch das Eckstück ohne Loch anbringen, und umgekehrt). - Auf das untere Scharnier die Gerätetür aufstecken. - Schrauben Sie das obere Scharnier zu und bedecken Sie es mit der Blende. Die Schieberführungen an die Gegenseite der Tür befestigen. - Verschließen Sie die Löcher, die nach dem Anschlagwechsel an den vorherigen Stellen geblieben sind, mit den Stöpseln. - Schließlich überprüfen Sie das Anliegen der Magnetdichtungen (die Dichtung darf nicht gequetscht sein und muss überall gut abdichten). Im Falle, dass sie falsch liegt, muss sie herausgenommen und um 180° umgedreht werden. Bei bestimmten Modellen kann die Türdichtung nicht ausgetauscht werden. Da die Dichtung nicht am Gehäuse des Geräts anliegt, erwärmen Sie diese aus einer entsprechenden Entfernung (z.B. mit einem Haartrockner) und dehnen Sie sie sanft auf die richtige Höhe aus.

Türanschlagwechsel beim Tiefkühlraum

• Den Schnapper und das Türscharnier des Tiefkühlraumes abschrauben und die Tür aushängen. Die Löcher mit beigelegten Stöpseln verschließen.
• Stellen Sie die Sicherheitsfeder auf den unteren Teil der Tür um. (nur bei einigen Modellen)

Die Tür um 180° drehen, an die gegenüberliegende Seite des Tiefkühlraumes anbringen und das Scharnier und den Türschnapper an neuen Stellen zuschrauben (die Befestigungslöcher sind schon angezeigt).

1 Blende des oberen Scharniers 2 Oberes Scharnier 3 Obere Leiste 4 Schieberführung 5 Unterlegscheibe des unteren Scharniers 6 Zapfen des unteren Scharniers

7 Unteres Scharnier 8 Eckstück ohne Loch 9 Eckstück mit Loch 10 Tiefkühltür 11 Türschnapper 12 Türscharnier

III. Einbau des Gerätes

• Drücken Sie das Gerät ungefähr 38 mm tief ins Möbelelement, bzw. der Abstand zwischen dem Gerät und der Seitenwand des Möbelelementes an der Gegenseite des Türscharniers auf der ganzen Höhe 4 mm betragen (Bild 1).
• Machen Sie die beiden Gerätetüren weit auf und verbinden Sie sie mit der oberen und unteren Tür des Möbelelementes nach folgenden Verfahren:
• Machen Sie die beiden Gerätetüren weit auf und verbinden Sie sie mit der oberen und unteren Tür des Möbelelementes nach folgenden Verfahren:
• Schieberführungen (zusammen mit Schrauben ST 4,2 x 9,5 im Beutel beigelegt) auf den Gerätetürrand befestigen. Die beigelegten Stifte in offene Löcher einsetzen.
• Drücken Sie die Gerätetür an die Tür des Möbelelementes (Bild 2).
• Setzen Sie die Schieber in die Schieberführungen ein und befestigen Sie sie mit den Schrauben A 4 x 12 15 mm vom Rand der Möbelelementtür (Bild 3).
• Entfernen Sie die Schieberführungen und trennen Sie die Gerätetür von der Tür des Möbelelementes.
• Befestigen Sie die Schieber noch mit den anderen Schrauben und achten Sie darauf, dass die Schieber damit nicht versetzt werden (Bild 4).
• Befestigen Sie die Schieberführungen zurück an die Originalstelle.
• Schließen Sie die Tür zu und überprüfen Sie die Qualität des Schließens und Abdichtens (die Türdichtung darf an keiner Stelle gequetscht sein).

ANMERKUNG:

Die Geräte mit der Höhe von 575 mm haben nur einen Schieber und eine Schieberführung.

• Schließlich befestigen Sie das Gerät im Möbelelement. Schrauben Sie es an der Decke mit drei Schrauben A 4 x 12 durch die obere Leiste und im Boden mit zwei Schrauben A 4 x 16 durch die unteren Scharniere. Für die Schrauben sind Löcher Ø 3 x 5 auszubohren (Bild 5).
• Der Spalt an der Gegenseite des Türscharniers ist mit der beigelegten Dichtung abzudichten (Bild 6).

HINWEIS!

Während des Einbaus ins Möbelelement darf das Gerät nicht an das Stromnetz angeschlossen sein, der Thermostatknopf muss sich in der Stellung STOP (0) befinden bzw. der EIN/AUS-Schalter muss ausgeschaltet sein.
