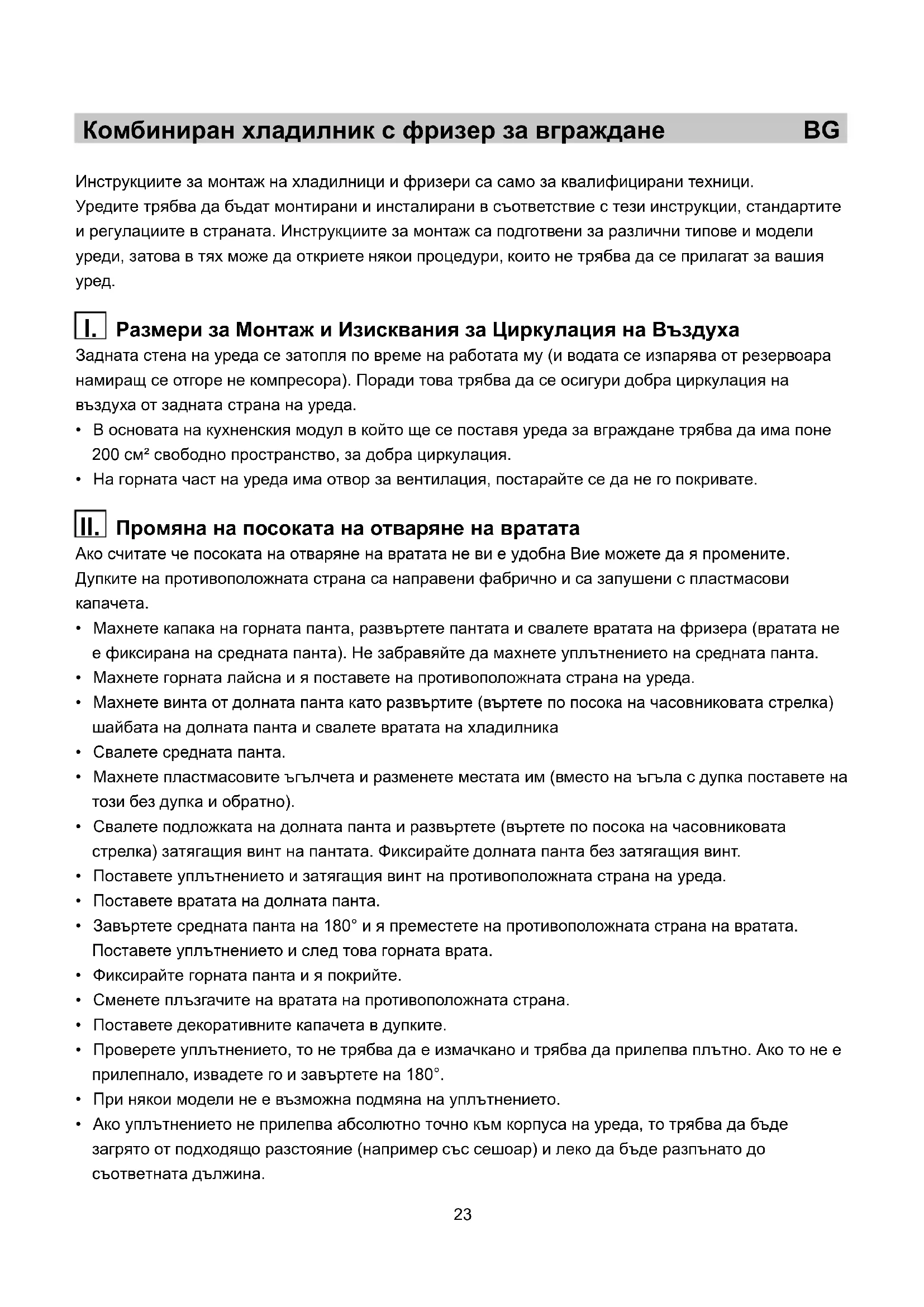

Les notices d'installation des appareils de réfrigération et de congélation sont destinées à l'installeur. L'installation et le raccordement de l'appareil doivent être réalisés en conformité avec les notices ainsi que les normes et rçgles en viguer. Ces notices d'installation sont conçues pour l'installation de différents types/modélles des appareils et donnent les descriptions des procédés qui peut-être ne sont pas nécessaires pour votre apparéil.

Dimensions d'encastrement et ventilation de l'appareil

Il est indispensable que l'air derrière l'appareil toujours circule librement, parce que le dos de l'appareil s'échauffe pendant son fonctionnement et l'eau s'évapore du réseau au- dessus du compresseur.

• La plinthe du meuble prévu pour l'installation de votre appa reil intégrable doit avoir une découvert de 200cm^2 au minimum pour l'entrée de l'air à refroidir l'appareil.
• L'air sort au dessus du meuble. Veillez à ne pas couvrir la ventilation.

II. Ouverture de la porte inversible

Si le sens d'ouverture de la porte n'est pas convenable, vous le pouvez changer. A cet effet on a préformé et couvert avec les capots les trouss aussi à la côte inverse de la carrosserie des apparils.

• Enlevez le couvercle de la charnière supérieure, dévissez la charnière et enlevez la porte du congélateur en la soulevant (le pivot central ne sert que d'accrochage) et la bague du pivot central.
• Dévissez la plaquette supérieure, déplacez-la à la côte inverse de la carrosserie de l'appareil et vissezla.
• Dévissez le pivot inférieur à bague et enlevez la port du réfrigérateur.
• Ensuite dévissez aussi le pivot central.
• Enlevez les pieces angulaires et échangez-les (à la place d'une piece angulaire avec le trou mettez une piece anhulaire sans trou et vice versa).
• Otez la bague du pivot inférieur (en la tournant dans le sens d'une aiguille d'une montre) et dévissez l'axe du pivot inférieur. Vissez à sa place le pivot inférieur sans axe.
• Placez l'axe et la bague à l'ordre inverse dans le trou prévu pour le pivot inférieur à la côte inverse de l'appareil.
• Accrochez la porte du réfrigérateur sur le pivot inférieur.
• Tournez le pivot central de 180^ , mettez-le sur la cote inverse de la porte et vissez-le.
• Accrochez-y la baque et la porte supérieure.
• Vissez la charnière supérieure et couvrez-la avec le couvercle.
• Déplacez les quidons des glissières à la côte inverse de deux portes.
• Couvre les trousts restant après le déplacement avec les bouche-trou.
• A la fin vérifie la position des joints magnétiques (le joint ne doit pas être froissé et doit partout se reisserer bien). S'il n'est pas étanche, enlevez-le et tournez-le de 180^ .
• Sur certains modèles, il est impossible de replacer le joint de la porte.
• Partout où le joint n'est pas bien fixé à la carrosserie de l'appareil, chauffez-le (à l'aide d'un sechecheveux, par exemple) à une distance appropriée pour qu'il se dilate légarement et atteigne les dimensions nécessaires.

1 Couvercle de la charnière supérieure
2 Charnière supérieure
3 Plaquette supérieure
4 Pivot central
5 Bague du pivot central
6 Pivot inférieur

7 Pague du pivot inférieur
8 Axe du pivot inférieur
9 Guidon de la glissière
10 Pièce angulaire sans trou
11 Pièce angulaire avec le trou

Encastrement de l'appareil

• Poussez l'appareil environ 30 mm dans le meuble en laissant une distance de 4 mm (Figure 1) sur toute la hauteur entre la paroi latérale du meuble et l'appareil à côte opposée à la charnière de la porte.
  Ouvrez largement les deux portes de l'appareil et joignez-les avec les deux portes du meuble comme il suit:
  Fixez les pattes coulissantes (se trouvant dans le sachet plastique avec les vis ST 4,2 x 9,5) sur le bord de la porte. Mettez les caches dans les renf Oncements inutilisés.
• Serrez ensemble la porte de l'appareil avec la porte du meuble (Figure 2).
• Insérez les glissières dans les guidons des glissières et fixez-les avec les vis A 4 x 12 à distance de 15 mm du bord de la porte du meuble (Figure 3).
• Enlevez les guidons des glissières et séparez la porte de l'appareil de la porte du meuble.
  Fixez les glissieres aussi avec d'autres vis et voirlez a ce que les glissieres ne se déplacent pas (Figure 4).
  Fixez ensuite les guidons des glissieres à leur place originale.
• Fermez la porte et vérifie la qualité de la fermetre et étanchéité (le joint de la porte ne doit pas être froissé).
• A la fin, fixez l'appareil dans le meuble. Vissez l'appareil à la partie haute du meuble avec trois vis A 4 x 12 par la plaquette du haut et au fond du meuble avec deux vis A 4 x 16 par les pivots inférieurs. Forex les trous de Ø 3 x 5 pour les vis (Figure 5).
• Couvre la fente à côté opposée de la porte avec le joint ajouté (Figure 6).

IMPORTANT!

En encastrant l'appareil dans le meuble, il ne doit pas etre branché au reseau electrique. La manette du thermostat doit etre sur la position STOP (0).
